1 RED DIGITAL DE SERVICIOS INTEGRADOS ( RDSI )
Integrantes: Conde Machicado Marco Antonio Mamani Illanes Hever Martin Aguilar Alarcon Henrry Wyllem

2 Objetivos OBJETIVO GENERAL. Describir y conocer la Red Digital de Servicios Integrados, en cuanto a las necesidades que originaron a su nacimiento, sus principios, informar como funciona, los servicios que ofrece y protocolos de esta red digital de telecomunicaciones OBJETIVOS ESPECIFICOS. Conocer las razones para el surgimiento de la RDSI. Describir los fundamentos para entender el funcionamiento de la RDSI. Analizar el funcionamiento de la RDSI. Presentar los servicios que ofrece la RDSI. Aplicaciones.

3 Antecedentes Fue a principios de los 60 cuando las compañías telefónicas de EE.UU. empezaron a llevar gradualmente sus conexiones internas en sistemas de conmutación digital de paquetes En la década de los 70 las grandes empresas empiezan a interesarse en la idea de interconectar sus ordenadores Se pensó que para solventar el problema de construcción de la RDSI se debía partir de la vieja red telefónica existente y seguir dos fases de desarrollo: Sustituir las viejas centrales analógicas cambiar los enlaces con los abonados

4 Introduccion La Red Digital de Servicios Integrados es la evolución de las redes telefónicas actuales Las recomendaciones de la serie I de la CCITT definen la RDSI como una red desarrollada a partir de la red telefónica que proporciona una conexión digital de extremo a extremo

5 EVOLUCIÓN HACIA RDSI Se pueden distinguir tres grandes etapas en esta evolución correspondientes a la implantación de las siguientes redes: Red Digital Integrada (RDI). Red Digital de Servicios Integrados de Banda Estrecha (RDSI-BE). Red Digital de Servicios Integrados de Banda Ancha (RDSI-BA).

6 POR QUÉ LA CREACIÓN DE RDSI.
En una red no integrada, los usuarios necesitan un interfaz físico y uno lógico para cada red a la que acceden para los diferentes servicios que solicitan A continuación se nombran las principales razones por lo cual se creó la RDSI: Demanda de servicios digitales. Comunicaciones rápidas. Incrementar el ancho de banda Uso simultaneo de servicios Soportar servicios de comunicación La migración del control

7 CARACTERÍSTICAS DE LA RDSI.
A continuación se enlistan algunas de las características más importantes, las cuales describen esta red: Conectividad digital extremo a extremo Soporta amplio rango de servicios Mejora del bucle local de abonado Permite a abonados RDSI coexistir con abonados no RDSI.

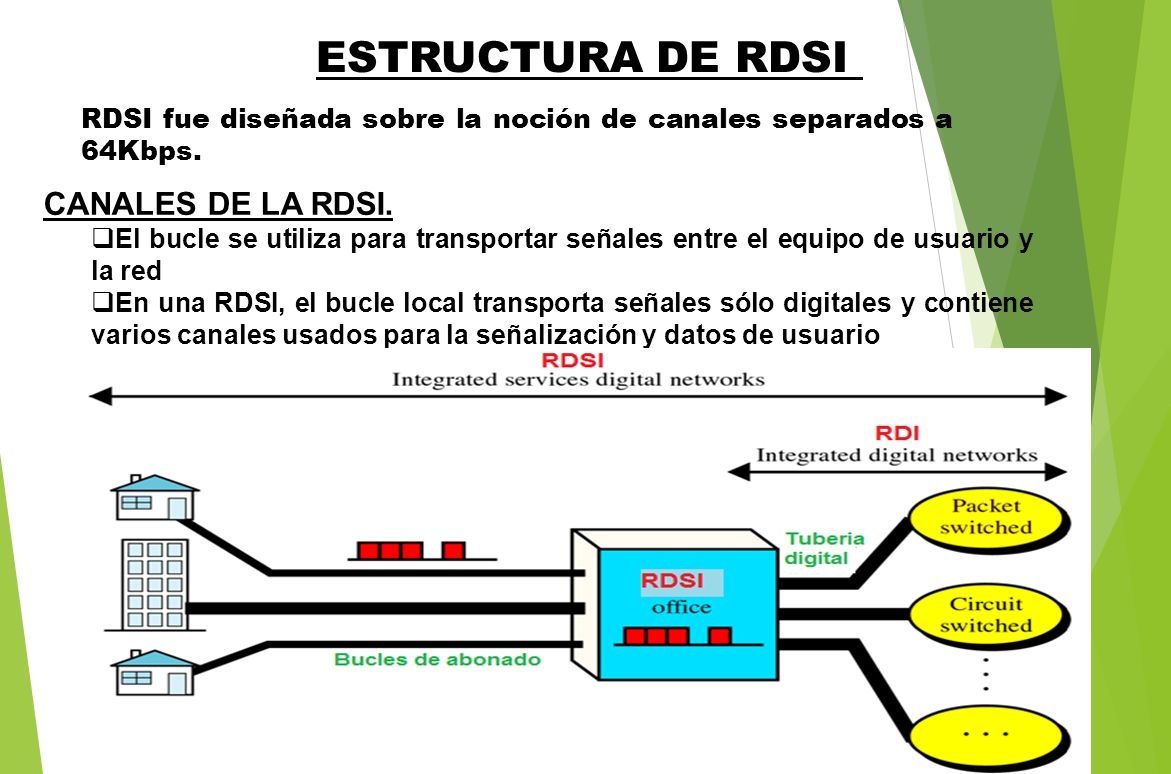

8 ESTRUCTURA DE RDSI CANALES DE LA RDSI.
RDSI fue diseñada sobre la noción de canales separados a 64Kbps. CANALES DE LA RDSI. El bucle se utiliza para transportar señales entre el equipo de usuario y la red En una RDSI, el bucle local transporta señales sólo digitales y contiene varios canales usados para la señalización y datos de usuario

9 TIPOS DE CANALES Canal D. Transporta información de señalización entre usuario y red; también puede transportar paquetes de datos de usuario. Canal B. Transporta información para servicios de usuario, incluyendo voz, audio, vídeo y datos digitales, opera a la velocidad de 64 Kbps Canal H. Realiza la misma función que el canal B pero opera a velocidades de bit superiores a la 64 Kbps.

10 El canal “D” Proporciona información de la señalización para interfases RDSI. Esta capacidad ahorra canales y recursos de equipo agrupando toda la información de la señalización sobre un canal El canal D opera a 16 o 64 Kbps

11 El canal B El canal B es el canal de usuario básico.
Se utiliza para transportar voz de usuario, audio, imagen, datos y señales de vídeo. Los canales B siempre operan a 64 Kbps Se establecen tres tipos de conexiones:

12 1. Conmutación de circuitos:
equivalente al servicio de conmutación digital. 2. Conmutación de paquetes: se conecta a un nodo e intercambia datos. 3. Semipermanente: conexión con otro usuario fijada mediante un acuerdo

13 El canal H Velocidad de bit superior a 64 Kbps
Servicios: datos de alta velocidad, audio de alta calidad, teleconferencia y servicio de vídeo.

14

15 INTERFASES FISICAS. Los canales D, B y H se agrupan en estructuras de transmisión que se ofrecen como un paquete al usuario, estas son la interfaz de velocidad básica y la interfaz de velocidad primaria. BRI PRI Que es el Overhead? Es el desperdicio de ancho de banda, causado por la información adicional (de control, de secuencia, etc.)

16 . Acceso básico (BRI) · Acceso simultáneo a 2 canales de 64 Kbps., denominados canales B, para voz o datos. · Un canal de 16 Kbps., o canal D, para la realización de la llamada y otros tipos de señalización entre dispositivos de la red.

17 . Acceso primario (PRI) · Acceso simultáneo a 30 canales tipo B, de 64 Kbps., para voz y datos en europa. · Un canal de 64 Kbps., o canal D, para la realización de la llamada y la señalización entre dispositivos de la red. · En EEUU sólo existen 23 canales tipo B, por lo que se denomina 23B+D

18 Tabla: Estructuras de interfaces de acceso a RDSI.

19 PUNTOS DE REFERENCIA RDSI Y AGRUPACIONES FUNCIONALES

20 Agrupaciones funcionales
TR2.- Terminación de Red nº 2, realiza funciones de control en la instalación del Cliente: tratamiento de la señalización, multiplexación de canales de información, concentración de tráfico y mantenimiento de la instalación del usuario. ET1.- Equipo Terminal nº 1, es el Equipo Terminal RDSI, preparado para señalización en modo paquete y gestión de canales de información. Algunos ejemplos pueden ser Teléfonos RDSI, equipos de Videotelefonía, Tarjetas de PC, etc. AT.- Adaptador de Terminales, se trata de un equipo RDSI que tiene la capacidad de adaptar interfaces. Convierte las señales de otros equipos no RDSI a señales adecuadas al interfaz correspondiente (interfaz "S"). ET2.- Equipos Terminales nº 2, son equipos no RDSI que pueden conectarse mediante un interfaz no Normalizado por RDSI a la Red. Fax, Teléfonos analógicos, módem. TC.- Terminación de Central Encarga del mantenimiento del Acceso de Usuario. Realiza la conexión de canales, soporta la señalización del usuario y el envío de información en modo paquete. TL.- Terminación de Línea Se encarga de los aspectos de transmisión. Convierte el código binario al código de línea empleado. Controla la sincronización del Acceso. Ésta agrupación funcional está unida a la TC formando una agrupación. TR1.- Terminación de Red nº 1, es el primer elemento en el domicilio del Cliente y obligación de la compañía explotadora del servicio, controla la conexión con la Central.

21 Puntos de referencia o interfaces
V.- representa la separación entre las funciones de conmutación y transmisión en la Central. U.- representa las características de transmisión en la línea, de forma que especifica el formato de la trama en la misma, Brinda al TR1 la posibilidad sincronización, activación, y sirve de transporte al Acceso. T.- representa la separación entre la transmisión de línea y la transmisión en el domicilio del Cliente. S.- representa el interfaz de conexión físico de los equipos terminales RDSI, y define la estructura de trama, la gestión del Canal D, la sincronización y las características de transmisión. R.- representa un interfaz no normalizado en RDSI, y precisa de un AT para que el equipo correspondiente pueda conectarse al Acceso.

22 CODIGOS DE LINEA Por un lado están los TR1 con código 4B3T para Europa y por otro los TR1 con código de línea 2B1Q para los EE.UU.

23

24 SERVICIOS QUE OFRECE LA RDSI

25 Servicios portadores Servicios portadores en modo circuito Servicios portadores en modo paquete La información de señalización para el establecimiento, control y liberación de un canal digital entre dos equipos terminales se efectúa por el canal D transferencia de informacion sin restricciones, estructurada en paquetes, permitiendo Llamada Virtual. Circuito Virtual Permanente

26 TELESERVICIOS Telefonía: Similar al ofrecido en la red telefónica convencional Telefax: Permite la utilización de un fax convencional conectado al punto R. Datafax: Es un nuevo tipo de fax específico para la RDSI. Ofrece mejores prestaciones en cuanto a tiempo y calidad de la imagen recibida. Videotelefonía: Este servicio permite la transmisión de imágenes junto con la voz

27 SERVICIOS SUPLEMENTARIOS
Llamada en espera Línea directa sin marcación Desvío incondicional de llamadas Conferencia a tres Marcación abreviada Retención y recuperación de llamadas Llamada completada sobre abonado ocupado Prioridad de llamadas Marcación directa a extensiones Identificación de la línea llamante Restricción de la presentación de la línea llamante Información de tarificación Información de usuario a usuario

28 LA CAPA 1: CONEXIÓN FISICA
Protocolos RDSI LA CAPA 1: CONEXIÓN FISICA Recomendación I.430 con relación al BRI Recomendación I.431 en relación al PRI Define los parámetros eléctricos de la señal en el interfaz (tensión, impedancias) Estructura de la trama y su temporización, Activación y desactivación de los terminales y el control del acceso de los terminales conectados

29 Protocolos RDSI LA CAPA 2: NIVEL DE ENLACE
Especificación Q.921; su principal protocolo es el LAP-D Define los procedimientos de transferencia de las tramas Provisiona una o más conexiones de enlace de datos sobre un mismo canal D Detección y el control de errores de la transmisión y el control de flujo de la transferencia de tramas.

30 Valores de los campos SAPI y TEI.

31 Recomendación Q.930 hasta la Q.939
Protocolos RDSI LA CAPA 3: NIVEL DE RED Recomendación Q.930 hasta la Q.939 Encargada de establecer, mantener y terminar conexiones de red. Realiza la transferencia de información del usuario Realiza control de flujo en la conmutacion de circuitos o paquetes

32 Formato del campo de información
Variable discriminador de protocolo. Este puede ser el especificado por la ITU, una versión nacional u otro protocolo como el X.25. El segundo campo útil especifica la longitud del tercer campo útil, el campo de referencia de llamada. Este último campo identifica uniquívocamente cada llamada en la interfaz local entre usuario y red De esta forma, a nivel de enlace se identifica un TE del usuario con el valor TEI, pero a nivel de red, ese TE pueden llegar diferentes llamadas identificadas por distintas referencias de llamada. El campo tipo de mensaje información adicional.

33 TIPOS DE MENSAJES. ESTABLECIMIENTO DE UNA LLAMADA.
Establecimiento o Setup. Indica el establecimiento de una llamada.  Alerta o Alert. Este mensaje es generado por el equipo receptor de un mensaje establecimiento llamada  Conexión o Connect . Sirve para aceptar una llamada, por lo que va en sentido contrario al mensaje de establecimiento. Reconocimiento de conexión o Acknowledge. La red envía un mensaje de este tipo al usuario para indicar que la llamada es asignada a un TE. Desconexión o Disconnect . Representa una invitación a liberar el canal y liberar el valor de referencia de llamada, y puede ser enviado por la red o por el usuario.   Liberación o Release. Con este tipo de mensaje se responde a un mensaje de desconexión.  Liberación completada o Release completed . Es la respuesta a un mensaje de liberación, e indica que el canal y la referencia de llamada han sido liberados ya.  Información de usuario o User information. Este tipo de mensajes permite transmitir información de voz o datos.

34 SEÑALIZACIÓN ENTRE CENTRALES
SETUP: para iniciar una llamada. ALERTING: para indicar el inicio de la fase de generación del tono. CONNECT: para señalizar el comienzo de la conexión. CONNECT ACKNOWLEDGE: reconocimiento local del mensaje de conexión. DISCONNECT: enviado por el terminal cuando va a colgar. RELEASE: respuesta a un mensaje de desconexión, iniciando la misma. RELEASE COMPLETE: reconocimiento local del mensaje de desconexión, confirmando la liberación correcta de la llamada.

35 SEÑALIZACIÓN ENTRE CENTRALES
CALL PROCEEDING: enviada por la central a un terminal intentando establecer una llamada una vez ha sido analizado el numero llamado. SETUP ACKNOWLEDGEMENT: confirmación por la central, de la recepción del mensaje de SETUP, en caso de precisarse de información adicional para completar la llamada. USER INFORMATION: para la señalización usuario a usuario. INFORMATION: empleado por el terminal para enviar información adicional a la central en cualquier momento, durante una llamada. NOTIFY: usado por la central para enviar información a un terminal, en cualquier momento, durante una llamada.

36 APLICACIONES RDSI LAS APLICACIONES HORIZONTALES.- para cubrir necesidades de cualquier empresa tales como: Centros de mensajes electrónicos y de voz. Servicios de directorio. Distribución de llamada automática (ACD). Centro de pedidos y servicios de soporte. Teleconferencias. Telemarketing. Acceso a Internet. Seguridad y otros servicios de supervisión.

37 APLICACIONES RDSI Las aplicaciones verticales: aplicables a necesidades de una industria: Bancaria Investigación criminal. Cuidado de la salud Bienes inmuebles Venta al por menor. Educación Ambito editorial y publicidad Oficinas corporativas.

38 VENTAJAS Y DESVENTAJAS DE LA RDSI.
Velocidad: mayor a los 56 kbps(analogica) Conexión de múltiples dispositivos: RDSI utiliza una linea para diferentes servicios. Señalización: se manda paquetes en ves de tension para establecer una llamada Servicios: La RDSI no se limita a servicios de voz y servicios anteriormente mencionado Desventajas Problemas de compatibilidad

39 CONCLUSIONES Uso simultaneo de servicios de voz, datos, imagen, textos y otros. La RDSI es una red de telecomunicaciones con un alto potencial digital. La red telefónica contribuyó de manera sustancial al desarrollo de esta red RDSI, ya que sin su evolución no hubiera sido posible la transmisión digital a través de este medio. La digitalización hizo posible que comunicación fuera más segura y libre de interferencias ya que la información digital no sufre de estas. La RDSI se basa estrictamente en la interfaz de comunicación usuario- red y no se ocupa de cómo funciona la red.
