EVALUACIÓN DE LA SEGURIDAD DE LA PRESA PASO ANCHO

Presentación del tema: "EVALUACIÓN DE LA SEGURIDAD DE LA PRESA PASO ANCHO"— Transcripción de la presentación:

1 EVALUACIÓN DE LA SEGURIDAD DE LA PRESA PASO ANCHO
Participantes Dr. Miguel P. Romo Organista Dr. Eduardo Botero Jaramillo Dr. Neftalí Sarmiento Solórzano Dr. Sergio Martínez Galván Ing. Daniel Palencia Arreola

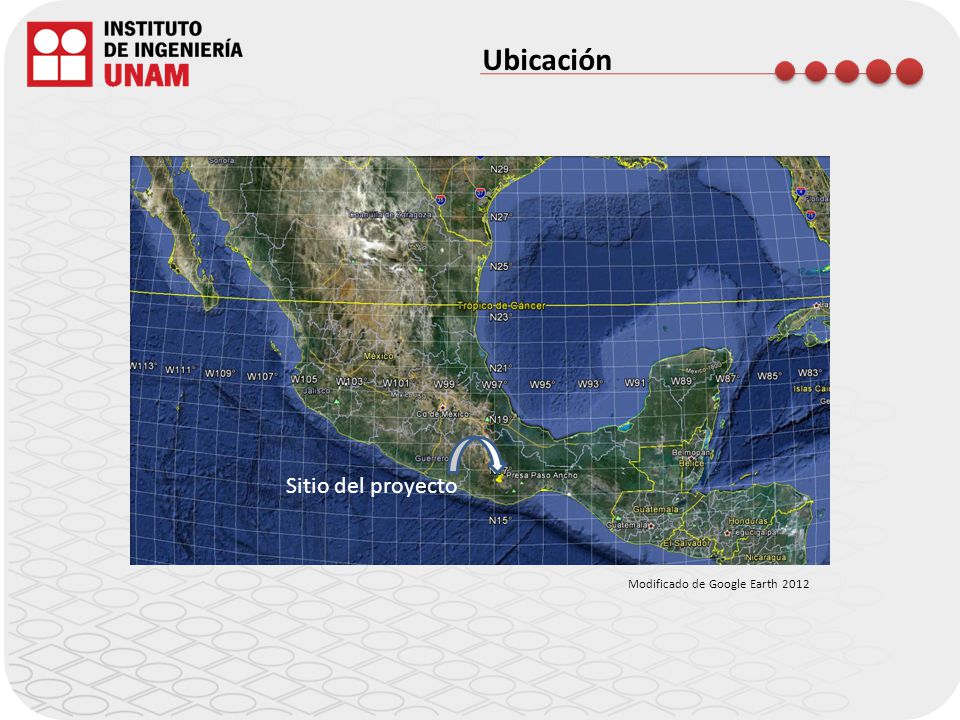

2 Ubicación Sitio del proyecto Modificado de Google Earth 2012

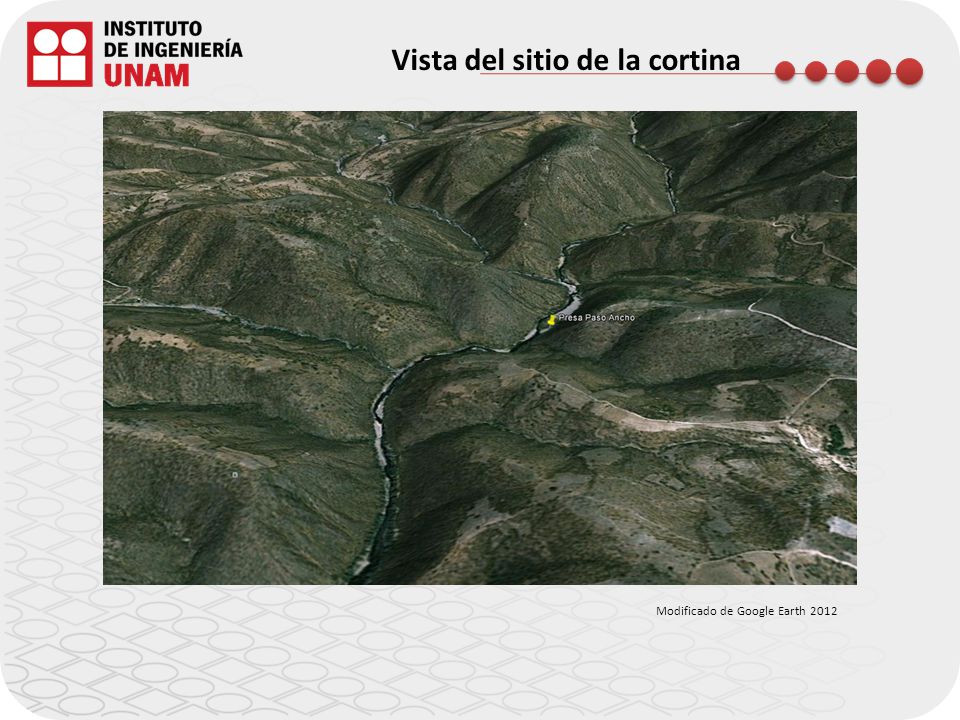

3 Vista del sitio de la cortina
Modificado de Google Earth 2012

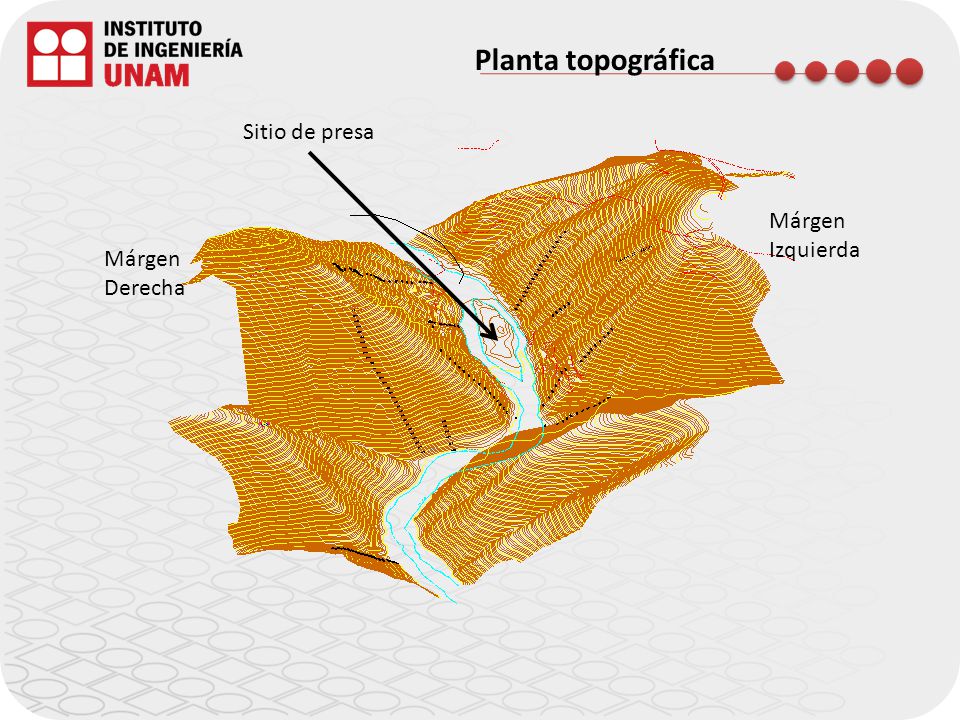

4 Planta topográfica Sitio de presa Márgen Izquierda Márgen Derecha

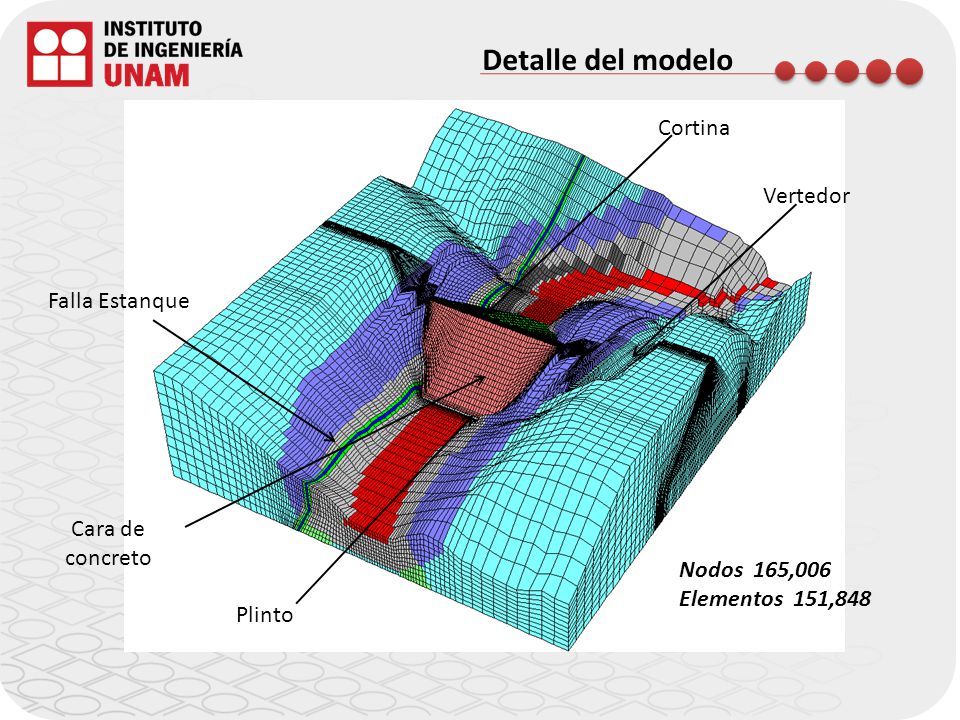

5 Detalle del modelo Cortina Vertedor Falla Estanque Cara de concreto
Plinto Vertedor Nodos 165,006 Elementos 151,848

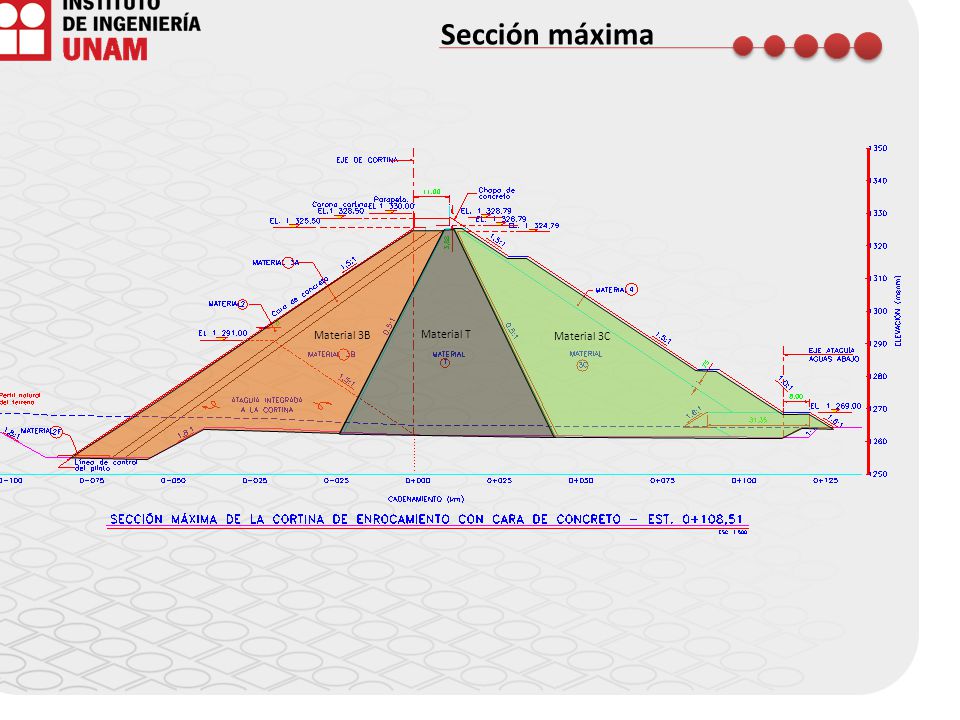

6 Sección máxima Material 3B Material T Material 3C

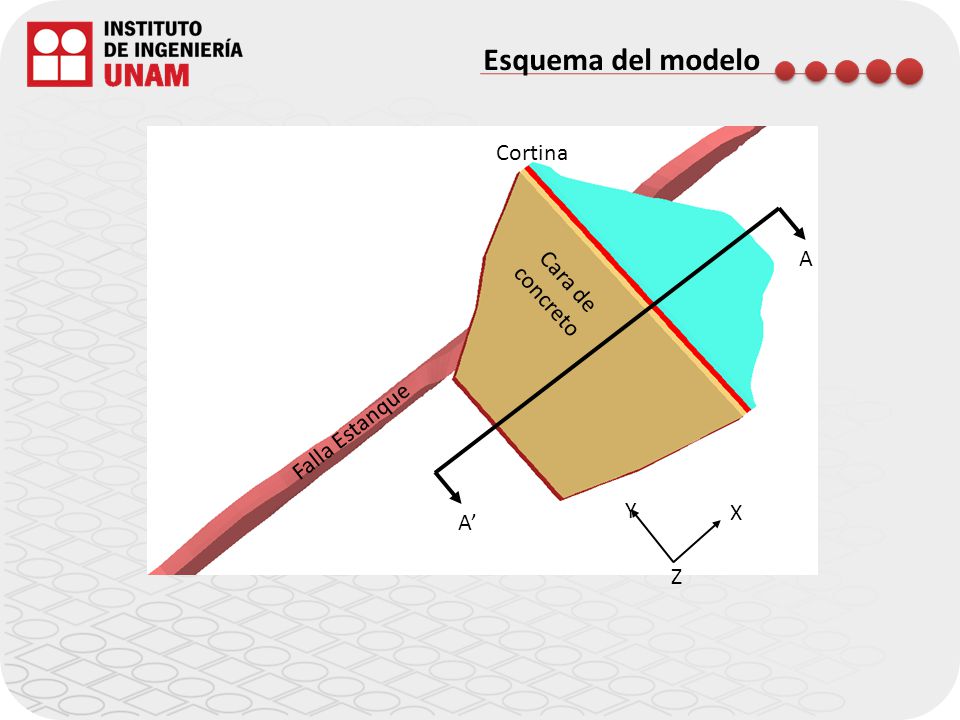

7 Esquema del modelo X Y Z A’ A Falla Estanque Cortina Cara de concreto

8 Construcción + llenado del embalse

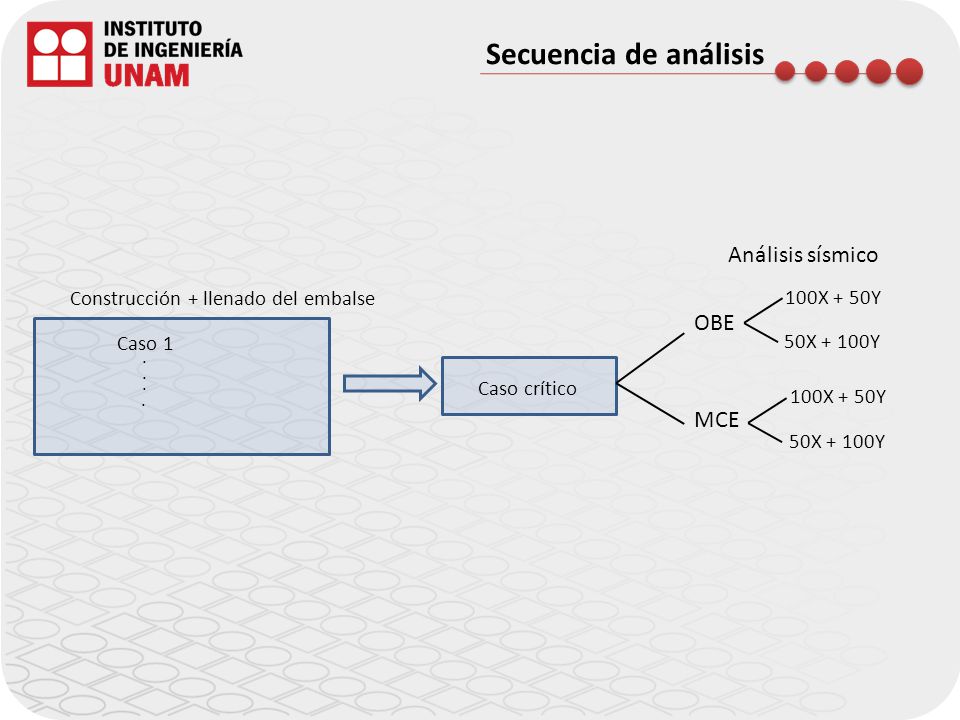

Secuencia de análisis Construcción + llenado del embalse Caso 1 . Caso crítico OBE MCE Análisis sísmico 100X + 50Y 50X + 100Y

9 Componentes del ambiente sísmico 50X 100Y

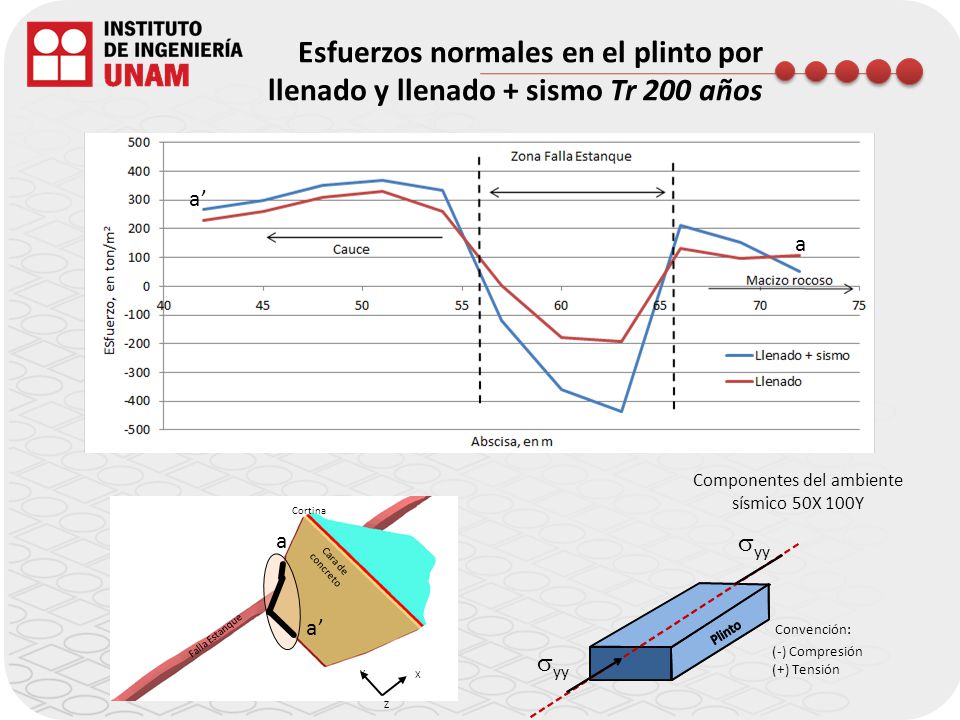

Esfuerzos normales en el plinto por llenado y llenado + sismo Tr 200 años X Y Z Falla Estanque Cortina Cara de concreto (-) Compresión (+) Tensión syy Convención: Componentes del ambiente sísmico 50X 100Y a a’

10 Componentes del ambiente sísmico 50X 100Y

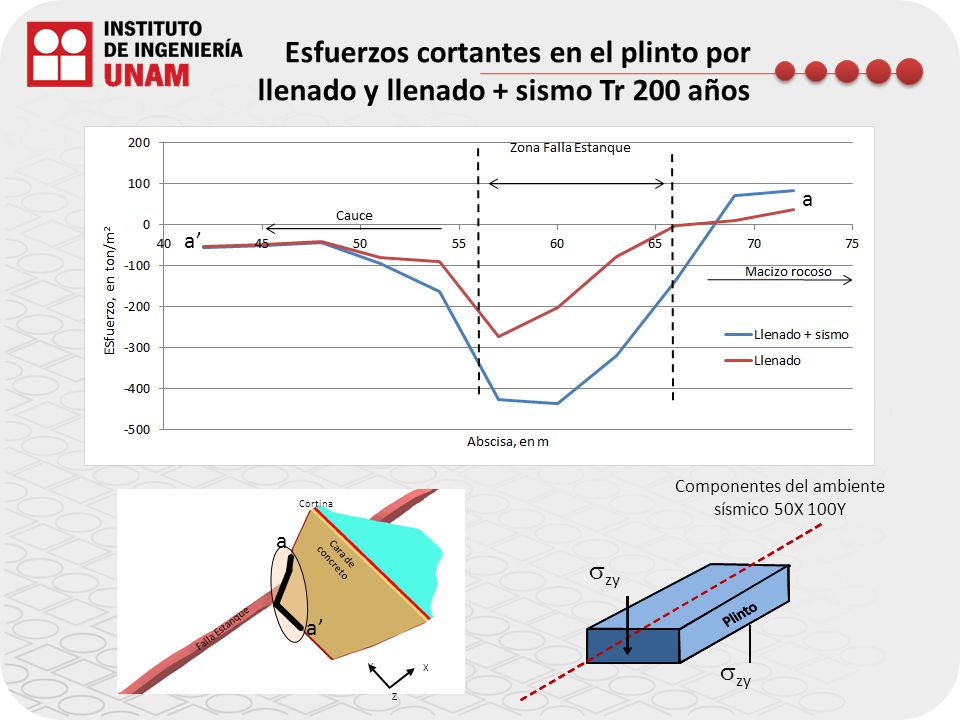

Esfuerzos cortantes en el plinto por llenado y llenado + sismo Tr 200 años X Y Z Falla Estanque Cortina Cara de concreto szy Componentes del ambiente sísmico 50X 100Y a a’

11 Componentes del ambiente sísmico 50X 100Y

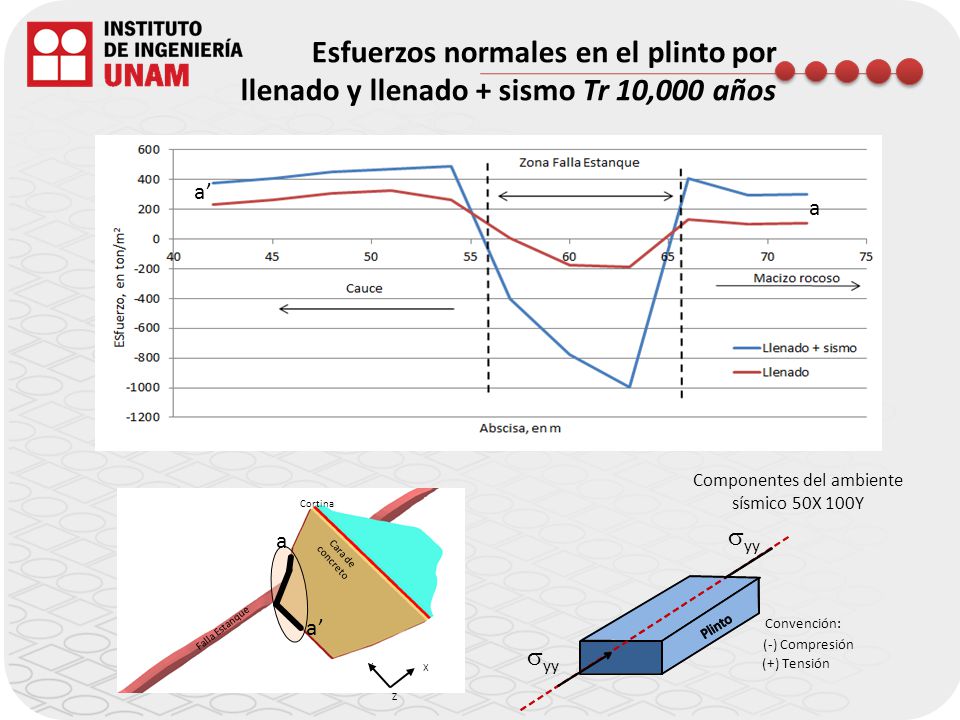

Esfuerzos normales en el plinto por llenado y llenado + sismo Tr 10,000 años X Y Z Falla Estanque Cortina Cara de concreto (-) Compresión (+) Tensión syy Convención: Componentes del ambiente sísmico 50X 100Y a a’

12 Componentes del ambiente sísmico 50X 100Y

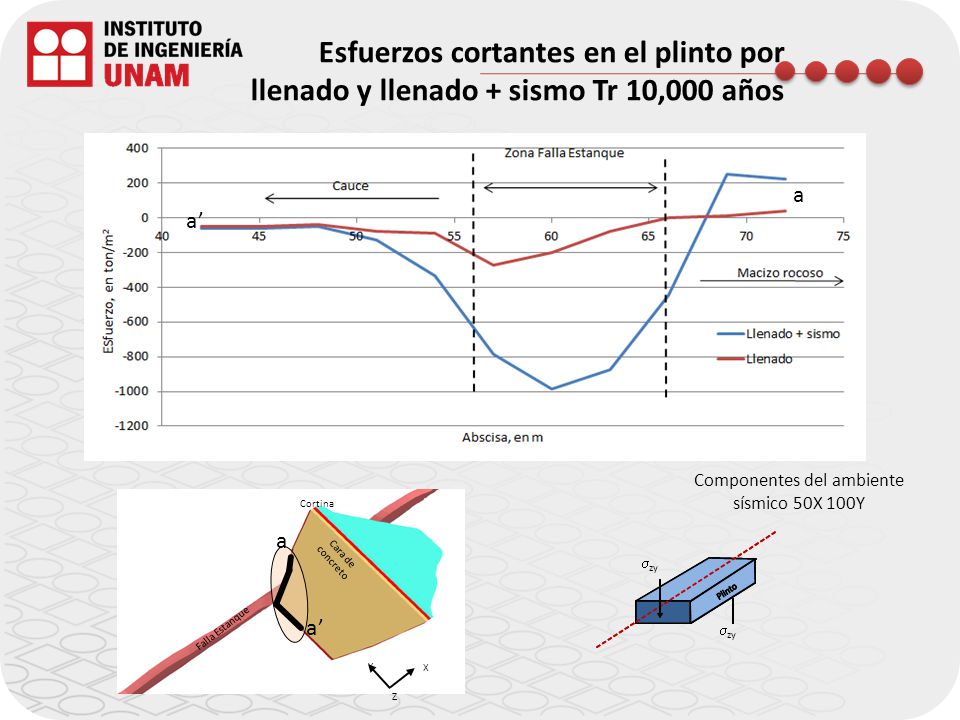

Esfuerzos cortantes en el plinto por llenado y llenado + sismo Tr 10,000 años X Y Z Falla Estanque Cortina Cara de concreto szy Componentes del ambiente sísmico 50X 100Y a a’

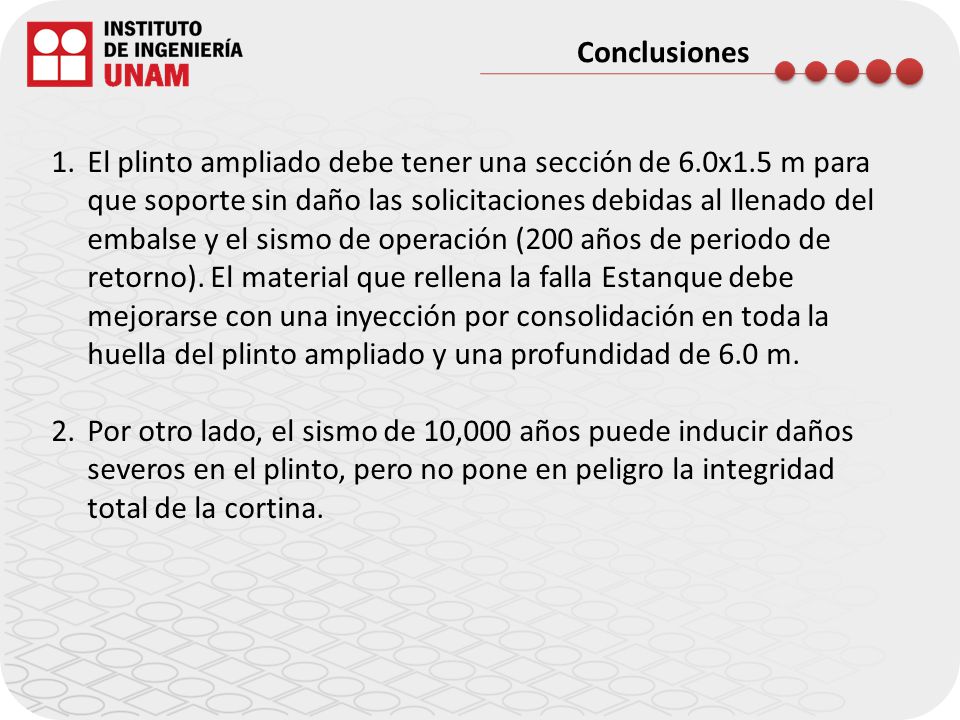

13 Conclusiones El plinto ampliado debe tener una sección de 6.0x1.5 m para que soporte sin daño las solicitaciones debidas al llenado del embalse y el sismo de operación (200 años de periodo de retorno). El material que rellena la falla Estanque debe mejorarse con una inyección por consolidación en toda la huella del plinto ampliado y una profundidad de 6.0 m. Por otro lado, el sismo de 10,000 años puede inducir daños severos en el plinto, pero no pone en peligro la integridad total de la cortina.
