UNIVERSIDAD AUTONOMA DE LA CIUDAD DE MÉXICO Nada Humano me es Ajeno Calentador solar AK’KIN CONVERSIÓN DE LA ENERGÍA

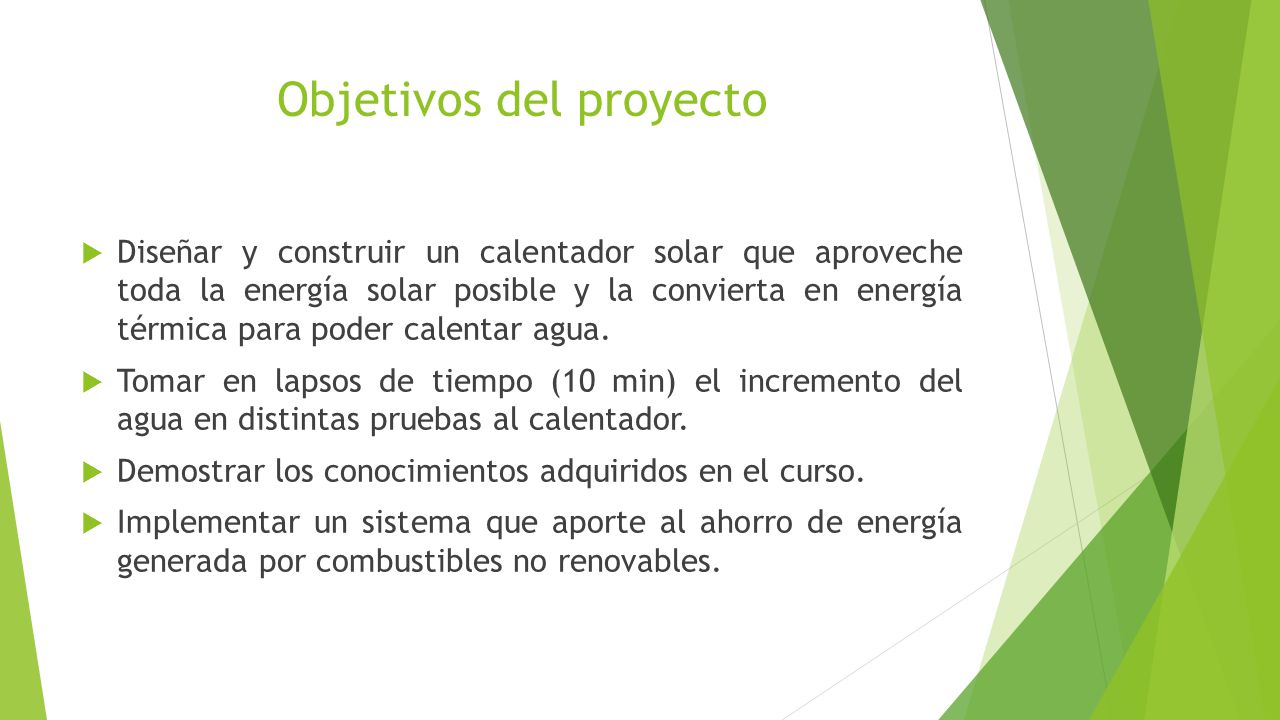

2 Objetivos del proyecto
Diseñar y construir un calentador solar que aproveche toda la energía solar posible y la convierta en energía térmica para poder calentar agua. Tomar en lapsos de tiempo (10 min) el incremento del agua en distintas pruebas al calentador. Demostrar los conocimientos adquiridos en el curso. Implementar un sistema que aporte al ahorro de energía generada por combustibles no renovables.

3 ¿Cómo se construyo el calentador?

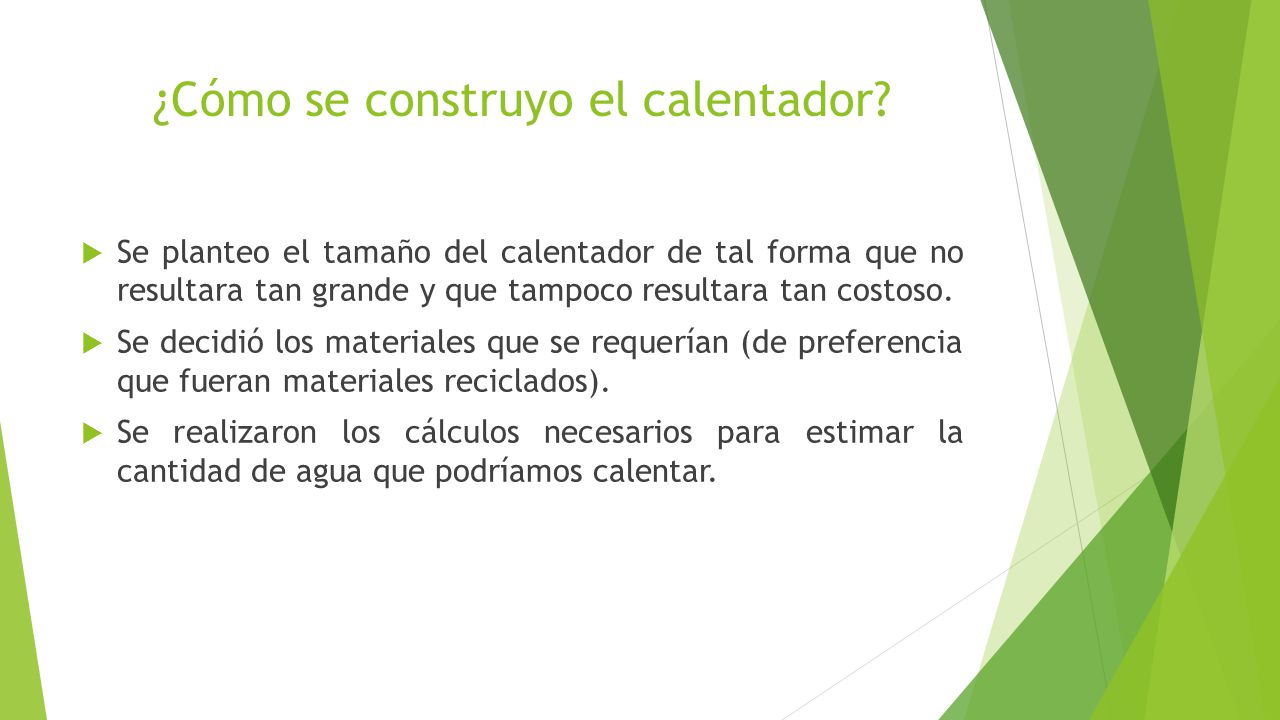

Se planteo el tamaño del calentador de tal forma que no resultara tan grande y que tampoco resultara tan costoso. Se decidió los materiales que se requerían (de preferencia que fueran materiales reciclados). Se realizaron los cálculos necesarios para estimar la cantidad de agua que podríamos calentar.

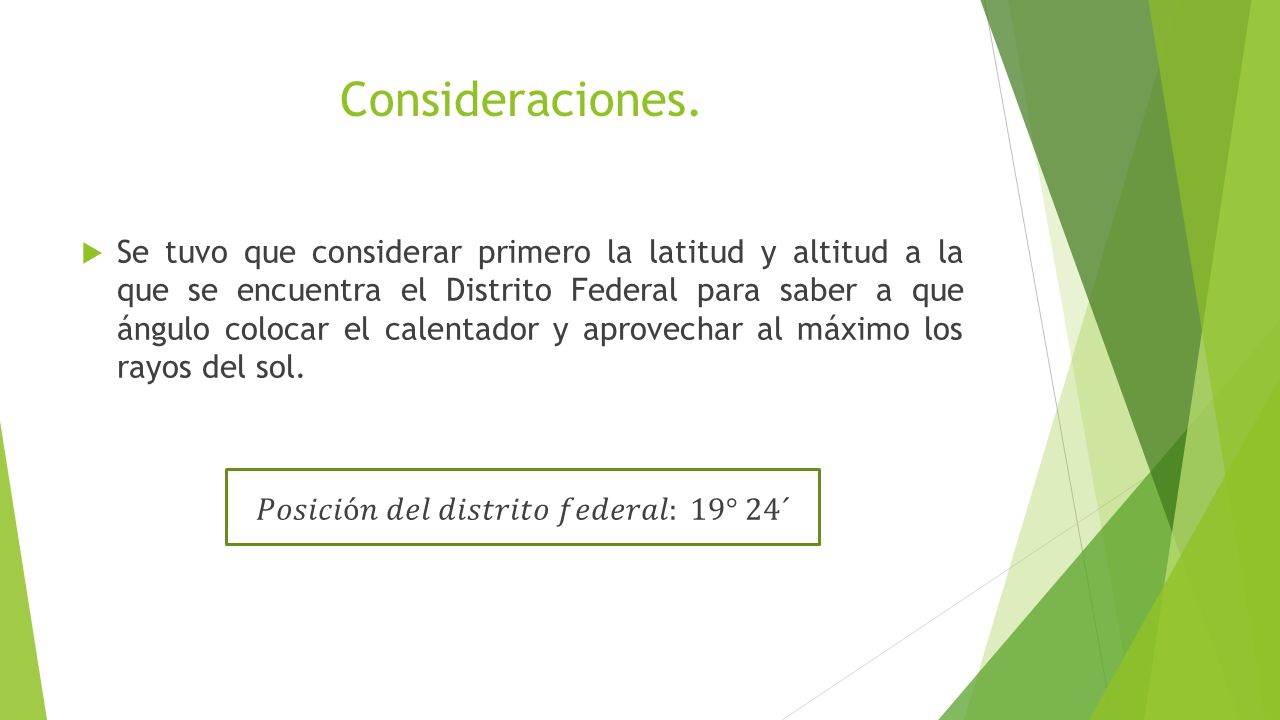

4 Consideraciones. Se tuvo que considerar primero la latitud y altitud a la que se encuentra el Distrito Federal para saber a que ángulo colocar el calentador y aprovechar al máximo los rayos del sol. 𝑃𝑜𝑠𝑖𝑐𝑖ó𝑛 𝑑𝑒𝑙 𝑑𝑖𝑠𝑡𝑟𝑖𝑡𝑜 𝑓𝑒𝑑𝑒𝑟𝑎𝑙: 19° 24´

5 Para determinar la cantidad de agua es:

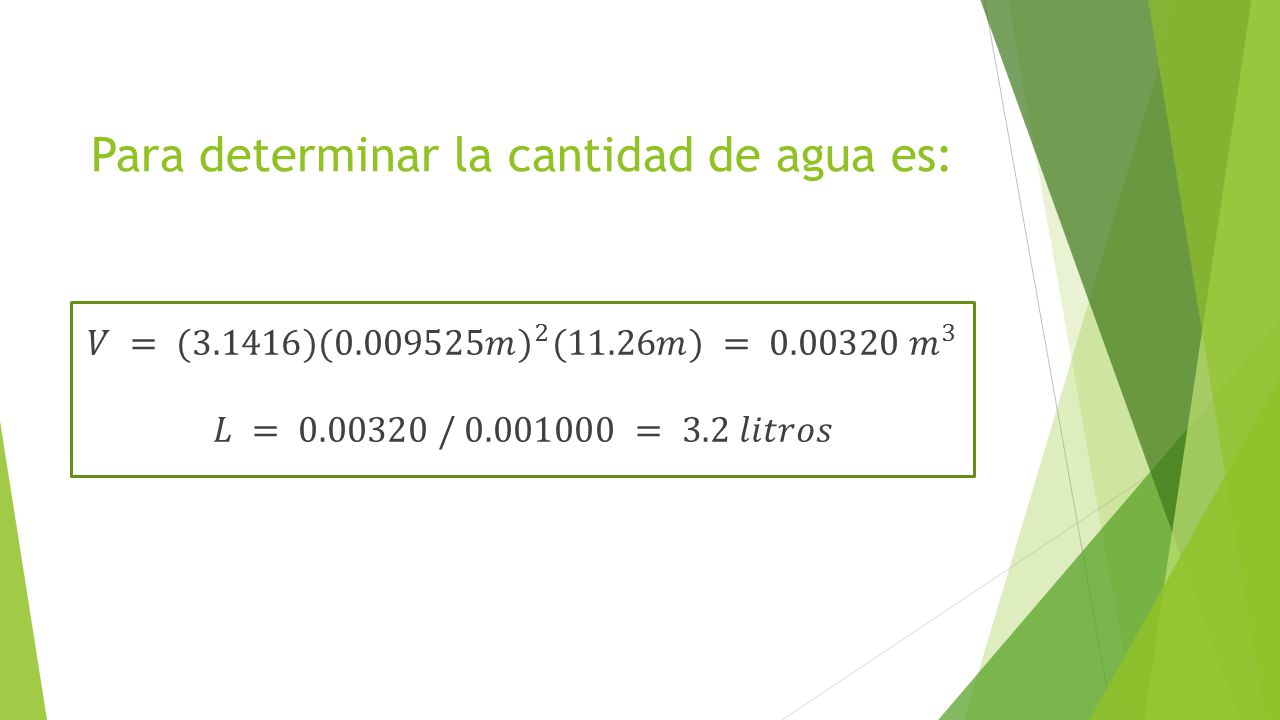

𝑉 = (3.1416) ( 𝑚) 2 (11.26𝑚) = 𝑚 3 𝐿 = / = 3.2 𝑙𝑖𝑡𝑟𝑜𝑠

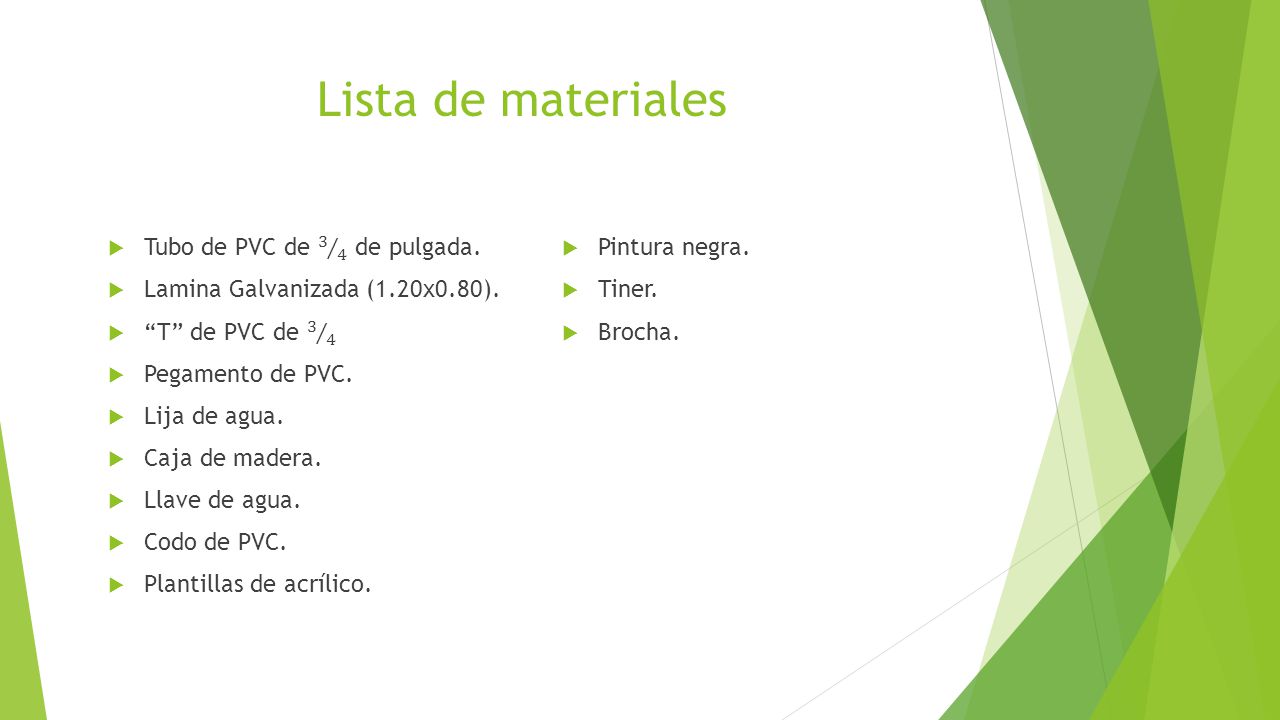

6 Lista de materiales Tubo de PVC de 3 4 de pulgada.
Lamina Galvanizada (1.20x0.80). “T” de PVC de 3 4 Pegamento de PVC. Lija de agua. Caja de madera. Llave de agua. Codo de PVC. Plantillas de acrílico. Pintura negra. Tiner. Brocha.

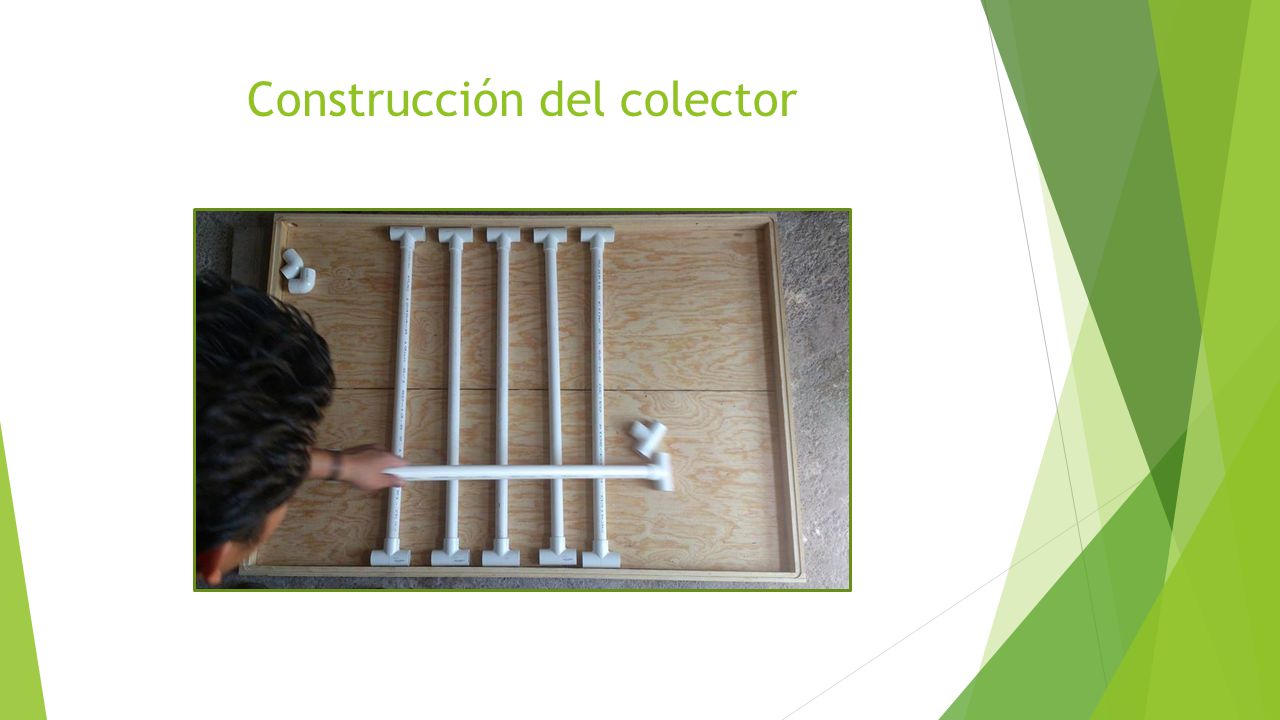

7 Construcción del colector

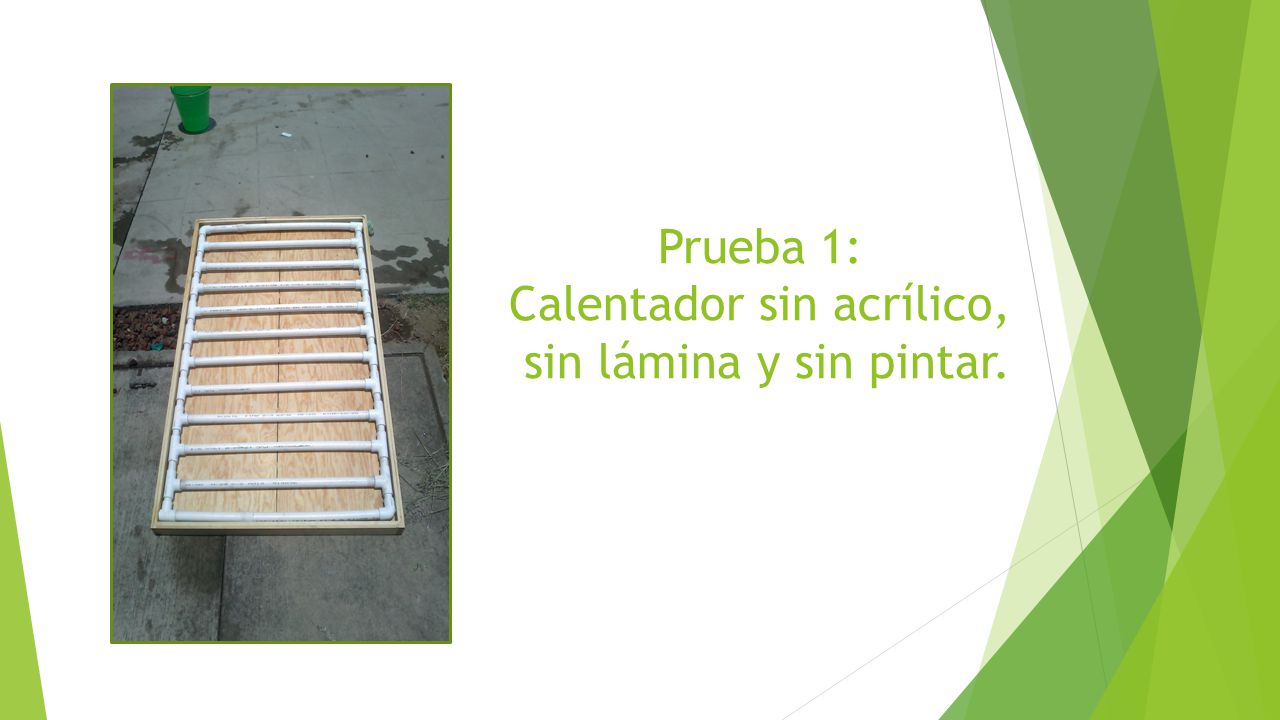

8 Prueba 1: Calentador sin acrílico, sin lámina y sin pintar.

9 Los resultados que se obtuvieron son:

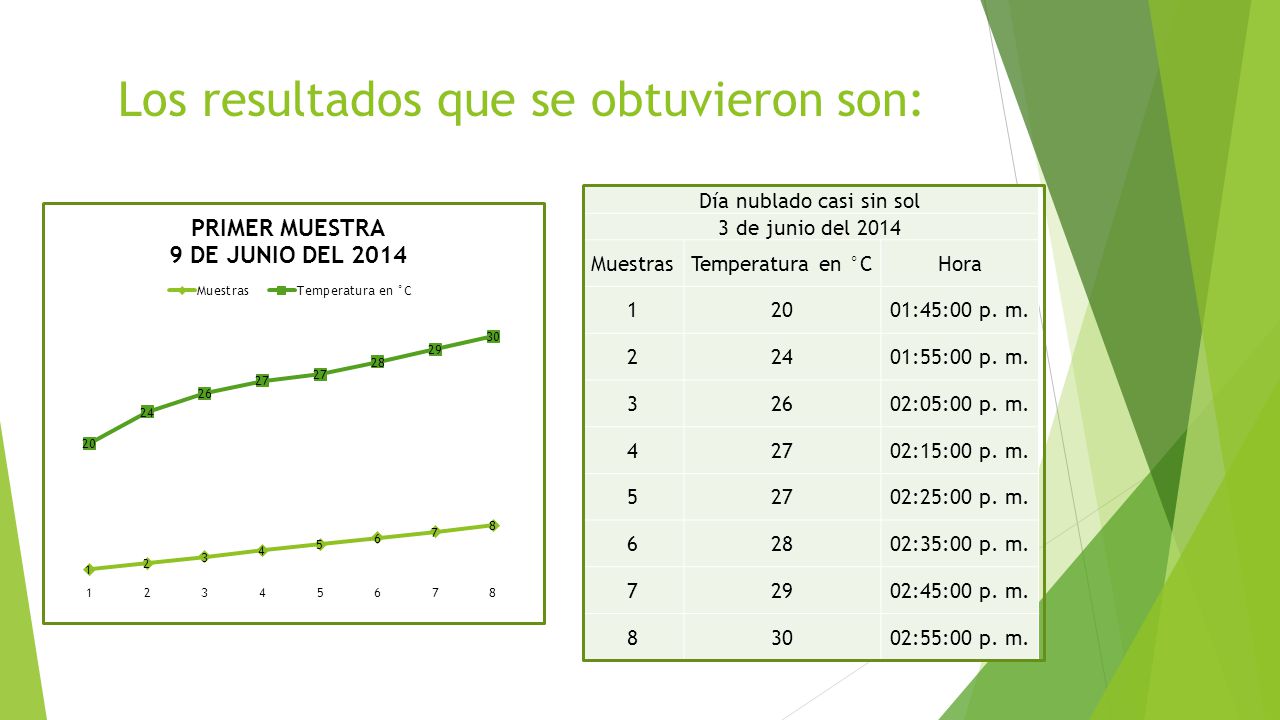

Día nublado casi sin sol 3 de junio del 2014 Muestras Temperatura en °C Hora 1 20 01:45:00 p. m. 2 24 01:55:00 p. m. 3 26 02:05:00 p. m. 4 27 02:15:00 p. m. 5 02:25:00 p. m. 6 28 02:35:00 p. m. 7 29 02:45:00 p. m. 8 30 02:55:00 p. m.

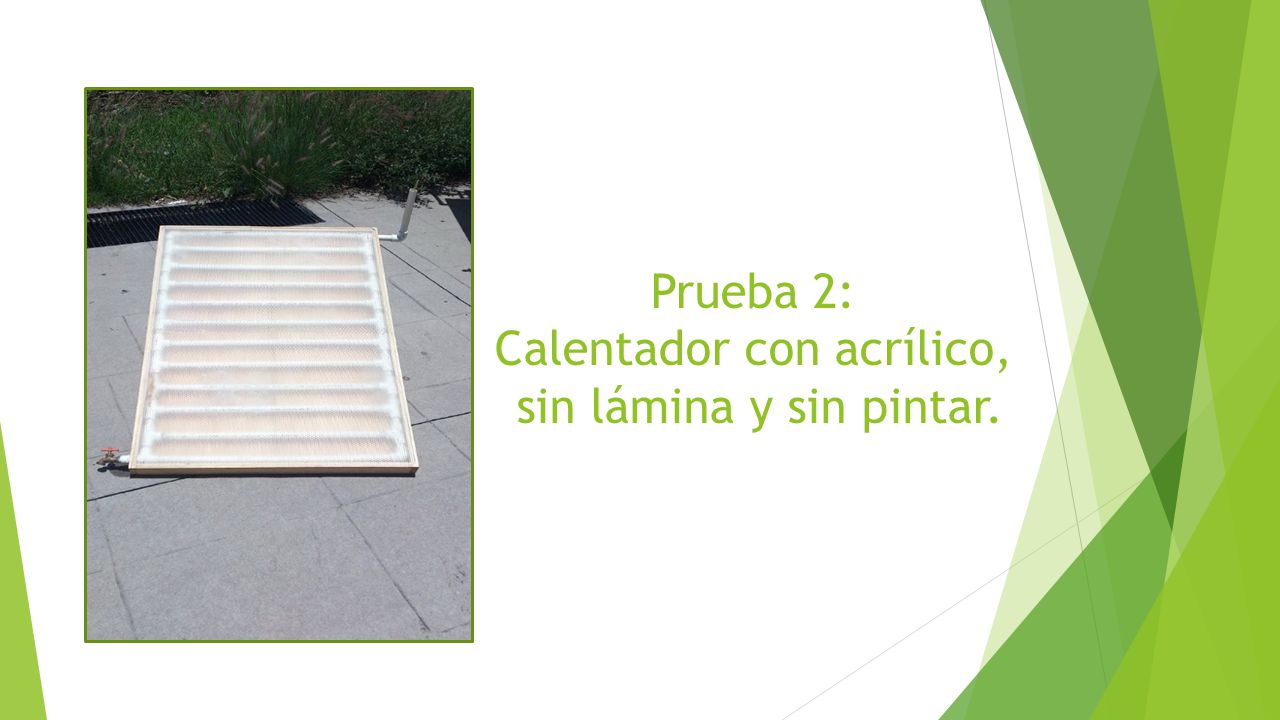

10 Prueba 2: Calentador con acrílico, sin lámina y sin pintar.

11 Día asoleado y con acrilico

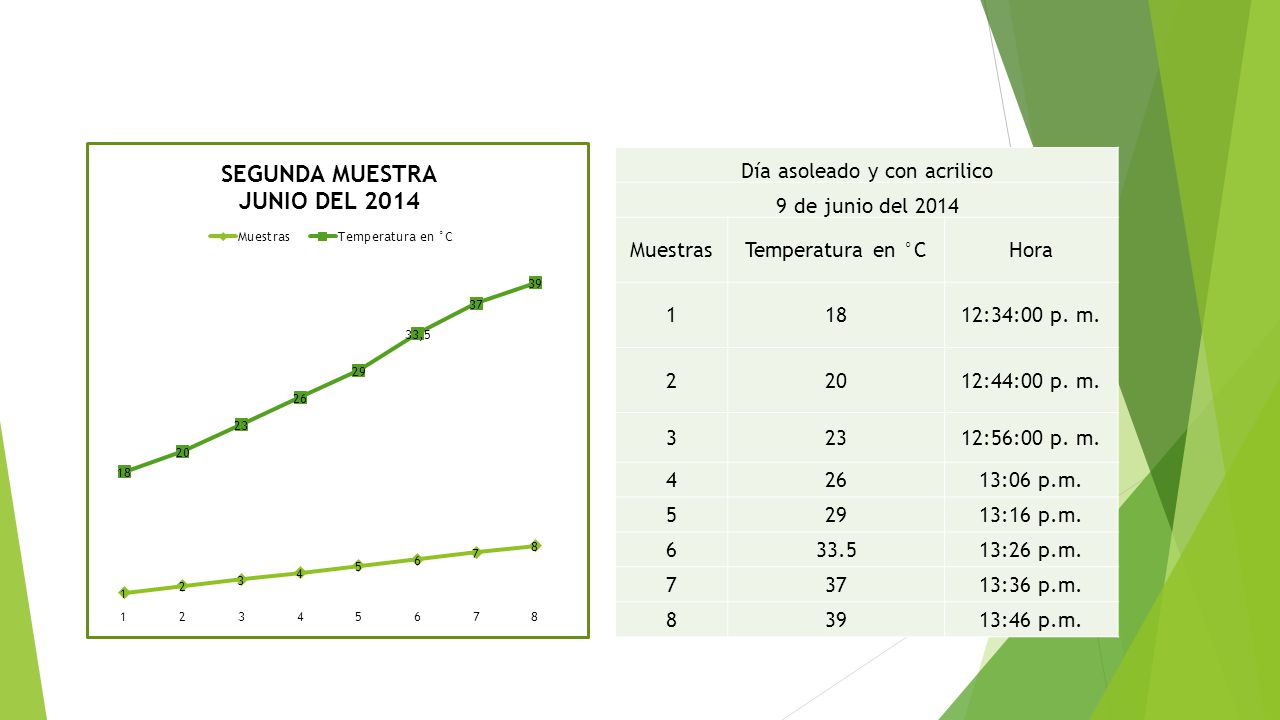

9 de junio del 2014 Muestras Temperatura en °C Hora 1 18 12:34:00 p. m. 2 20 12:44:00 p. m. 3 23 12:56:00 p. m. 4 26 13:06 p.m. 5 29 13:16 p.m. 6 33.5 13:26 p.m. 7 37 13:36 p.m. 8 39 13:46 p.m.

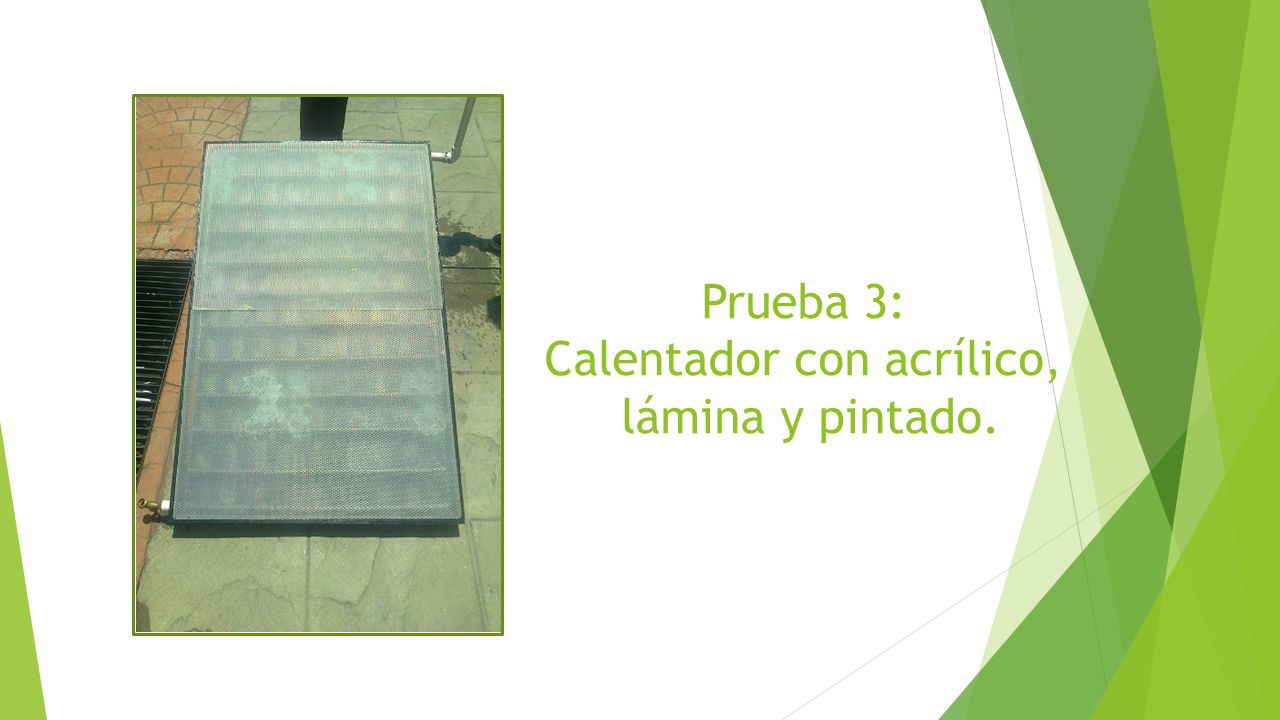

12 Prueba 3: Calentador con acrílico, lámina y pintado.

13 Los resultados de esta prueba es:

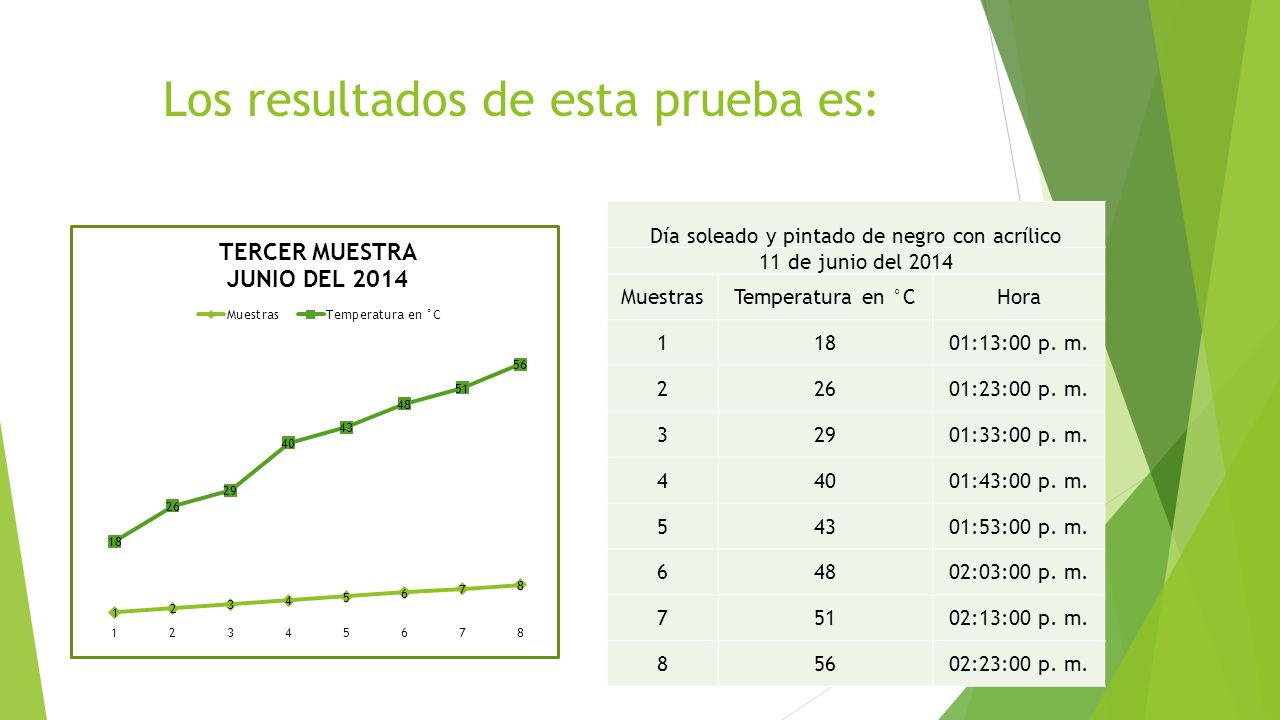

Día soleado y pintado de negro con acrílico 11 de junio del 2014 Muestras Temperatura en °C Hora 1 18 01:13:00 p. m. 2 26 01:23:00 p. m. 3 29 01:33:00 p. m. 4 40 01:43:00 p. m. 5 43 01:53:00 p. m. 6 48 02:03:00 p. m. 7 51 02:13:00 p. m. 8 56 02:23:00 p. m.

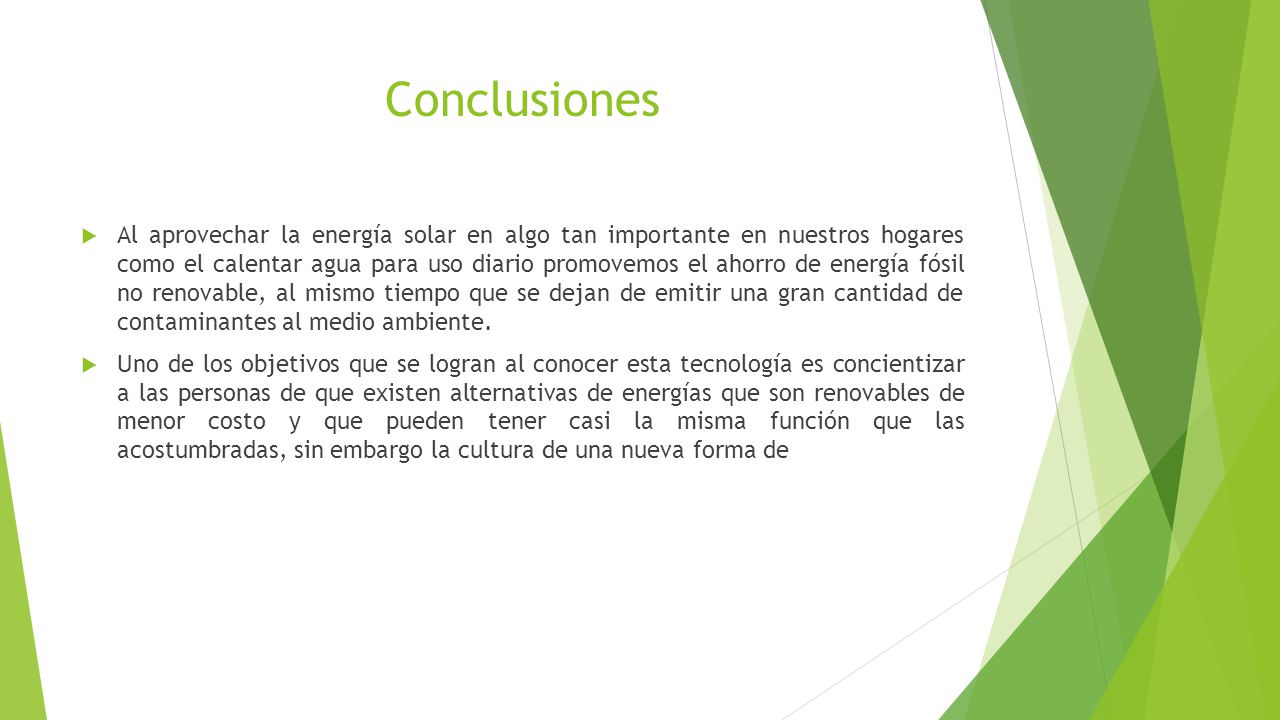

14 Conclusiones Al aprovechar la energía solar en algo tan importante en nuestros hogares como el calentar agua para uso diario promovemos el ahorro de energía fósil no renovable, al mismo tiempo que se dejan de emitir una gran cantidad de contaminantes al medio ambiente. Uno de los objetivos que se logran al conocer esta tecnología es concientizar a las personas de que existen alternativas de energías que son renovables de menor costo y que pueden tener casi la misma función que las acostumbradas, sin embargo la cultura de una nueva forma de
