UNIVERSIDAD DE MENDOZA - LICENCIATURA EN DISEÑO

Presentación del tema: "UNIVERSIDAD DE MENDOZA - LICENCIATURA EN DISEÑO"— Transcripción de la presentación:

1 UNIVERSIDAD DE MENDOZA - LICENCIATURA EN DISEÑO

2 Ergonomía Aplicada al Diseño
UNIVERSIDAD DE MENDOZA - LICENCIATURA EN DISEÑO Ergonomía Aplicada al Diseño Prof. Roberto Germán Rodriguez Diseñador Industrial (UNCuyo) Profesor de Grado Universitario en Diseño (UNCuyo) Colaborador del Laboratorio de Ergonomía (UNCuyo) Integrante del Laboratorio de Ambiente Humano y Vivienda (CONICET) Doctorando Medio Ambiente Visual e Iluminación Eficiente (UNT)

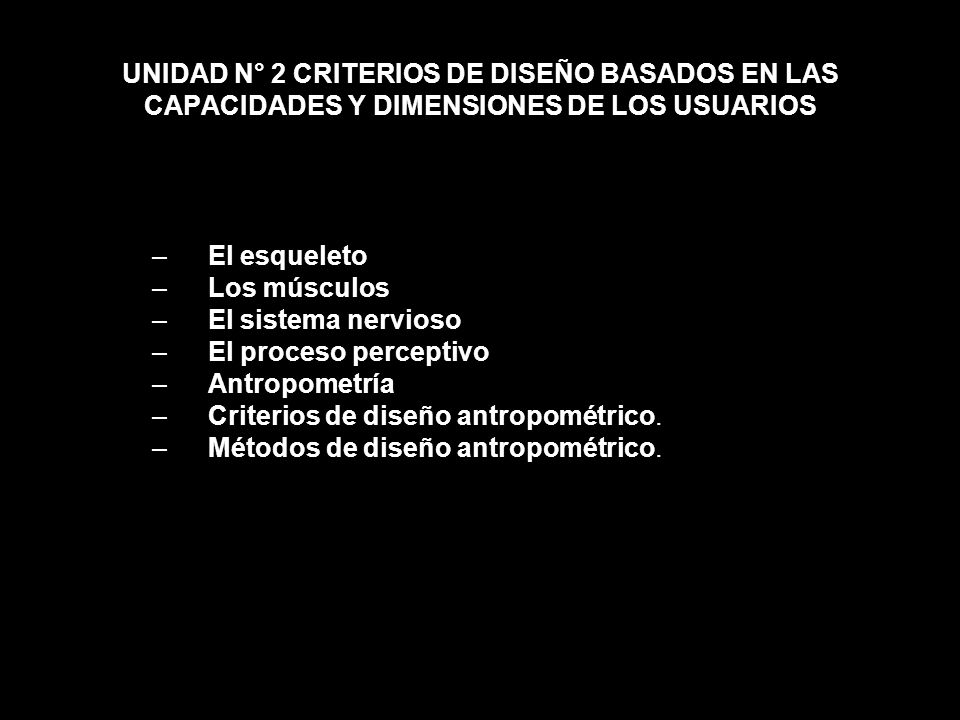

3 UNIDAD N° 2 CRITERIOS DE DISEÑO BASADOS EN LAS CAPACIDADES Y DIMENSIONES DE LOS USUARIOS
El esqueleto Los músculos El sistema nervioso El proceso perceptivo Antropometría Criterios de diseño antropométrico. Métodos de diseño antropométrico.

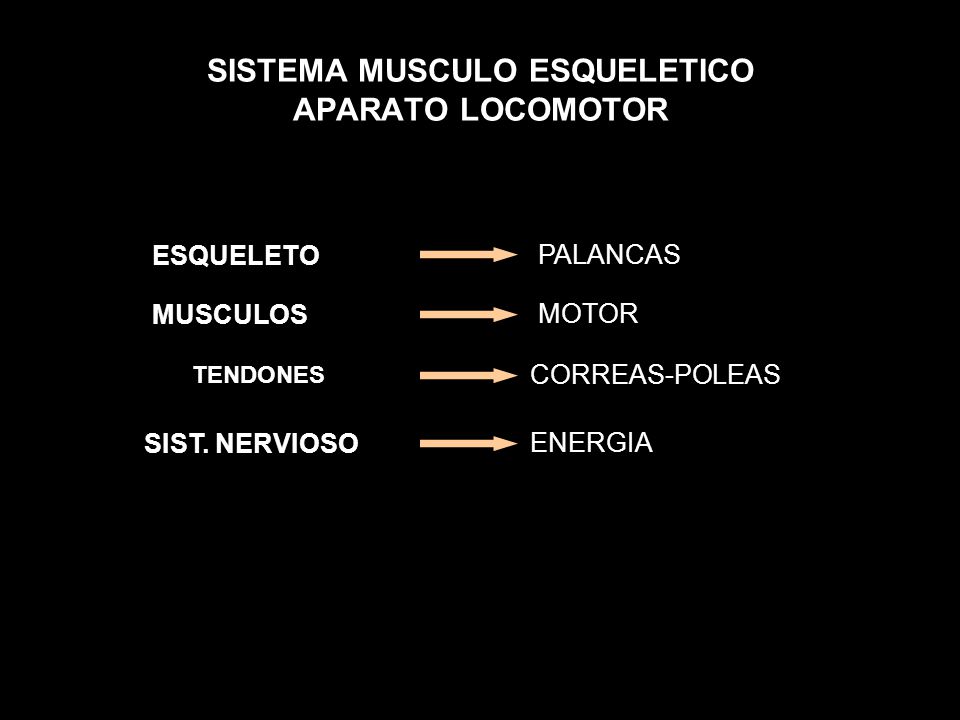

4 SISTEMA MUSCULO ESQUELETICO APARATO LOCOMOTOR
ESQUELETO PALANCAS MUSCULOS MOTOR TENDONES CORREAS-POLEAS SIST. NERVIOSO ENERGIA

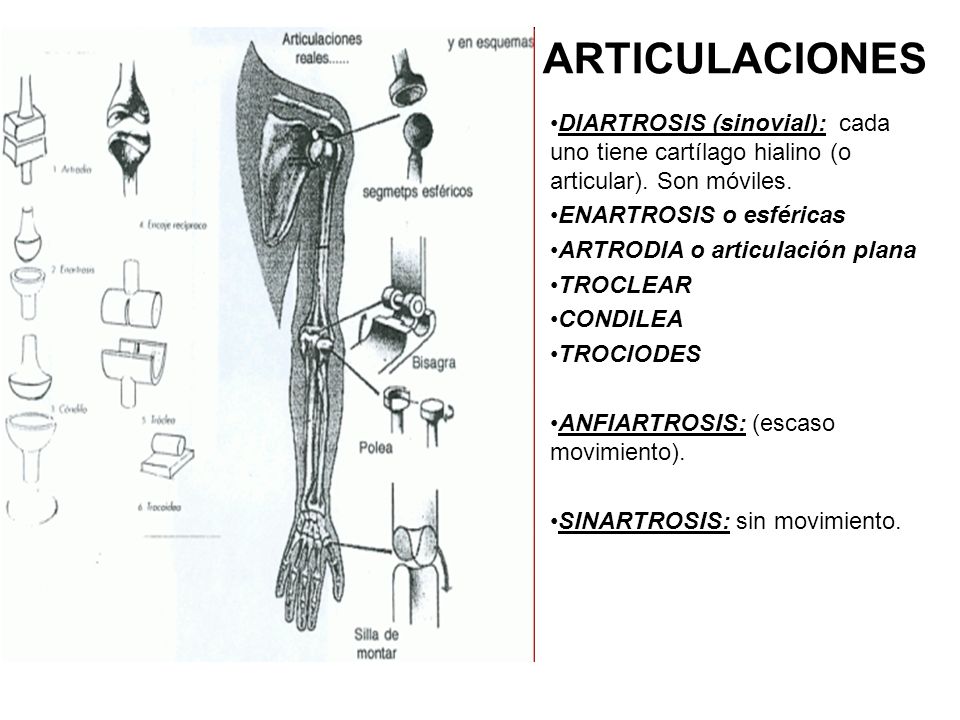

5 ARTICULACIONES DIARTROSIS (sinovial): cada uno tiene cartílago hialino (o articular). Son móviles. ENARTROSIS o esféricas ARTRODIA o articulación plana TROCLEAR CONDILEA TROCIODES ANFIARTROSIS: (escaso movimiento). SINARTROSIS: sin movimiento.

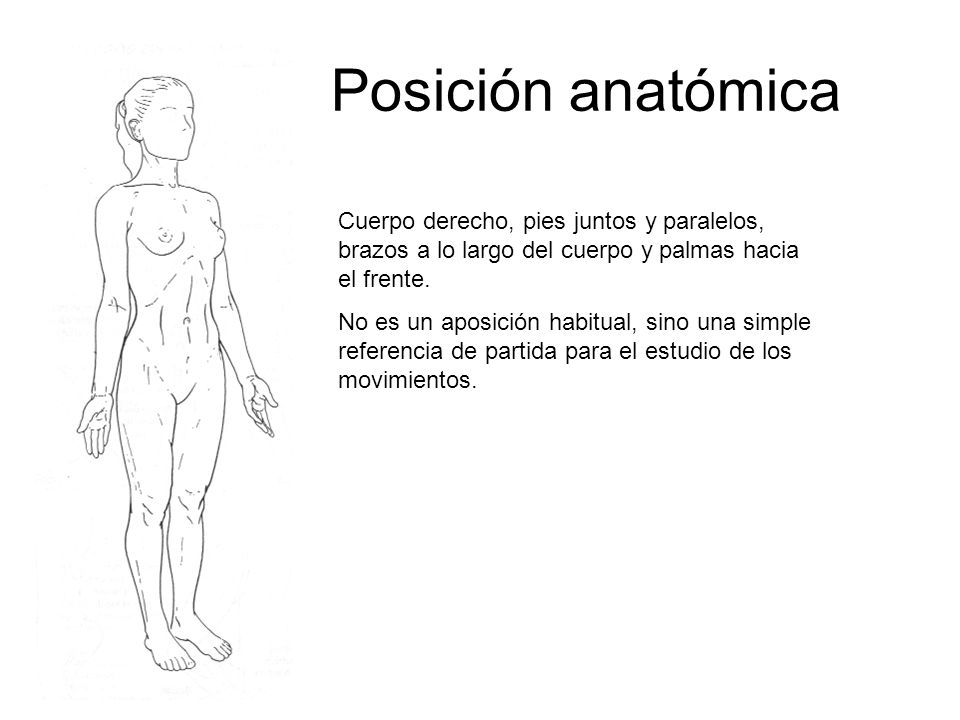

6 Posición anatómica Cuerpo derecho, pies juntos y paralelos, brazos a lo largo del cuerpo y palmas hacia el frente. No es un aposición habitual, sino una simple referencia de partida para el estudio de los movimientos.

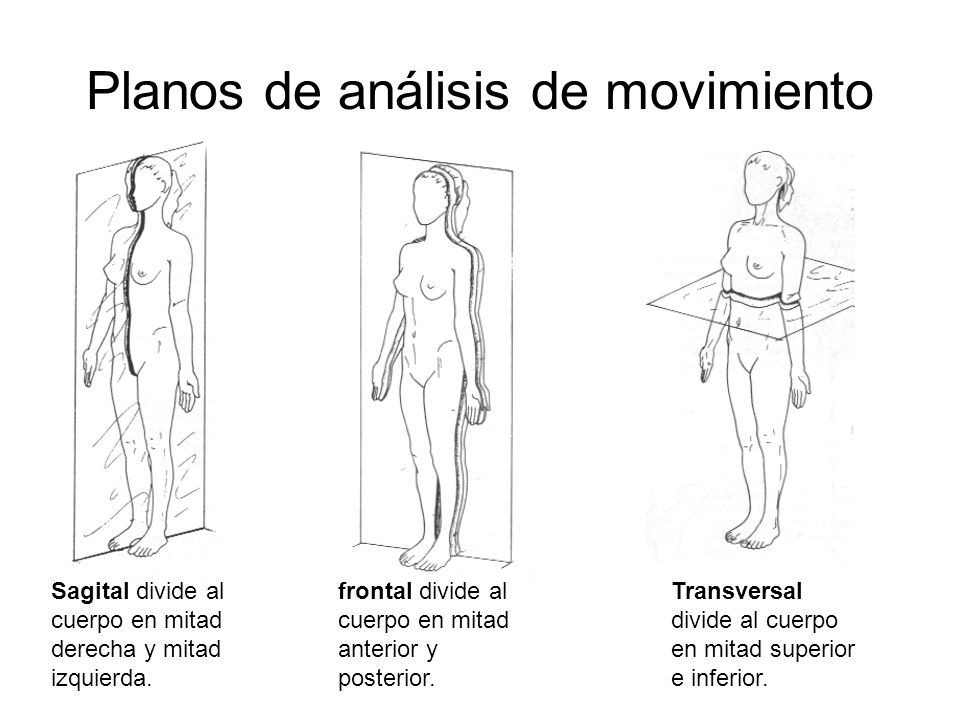

7 Planos de análisis de movimiento
Sagital divide al cuerpo en mitad derecha y mitad izquierda. frontal divide al cuerpo en mitad anterior y posterior. Transversal divide al cuerpo en mitad superior e inferior.

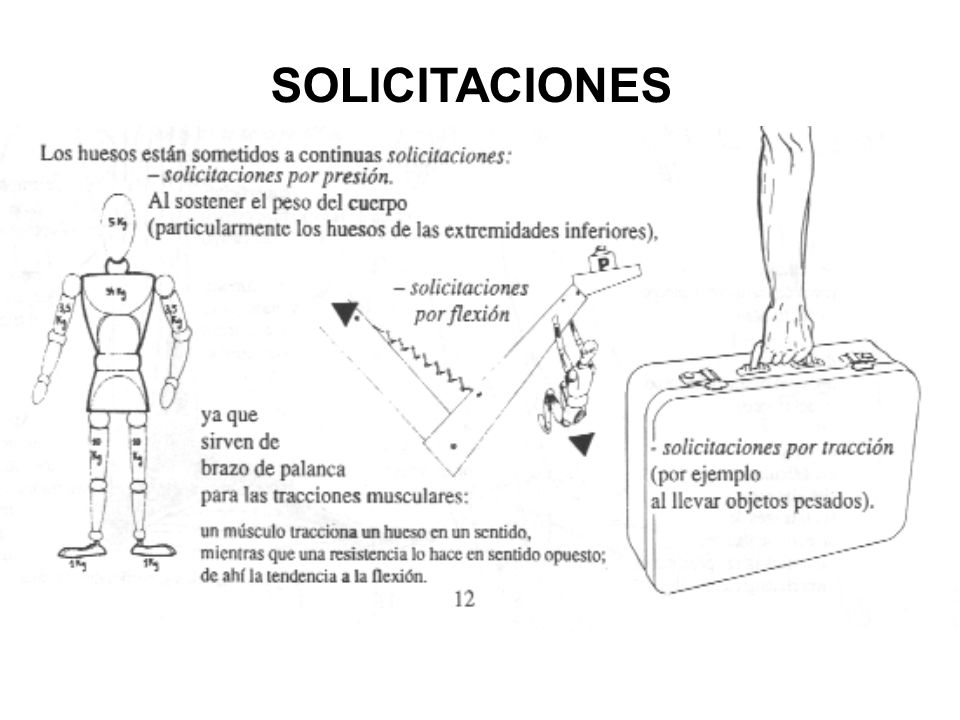

8 SOLICITACIONES

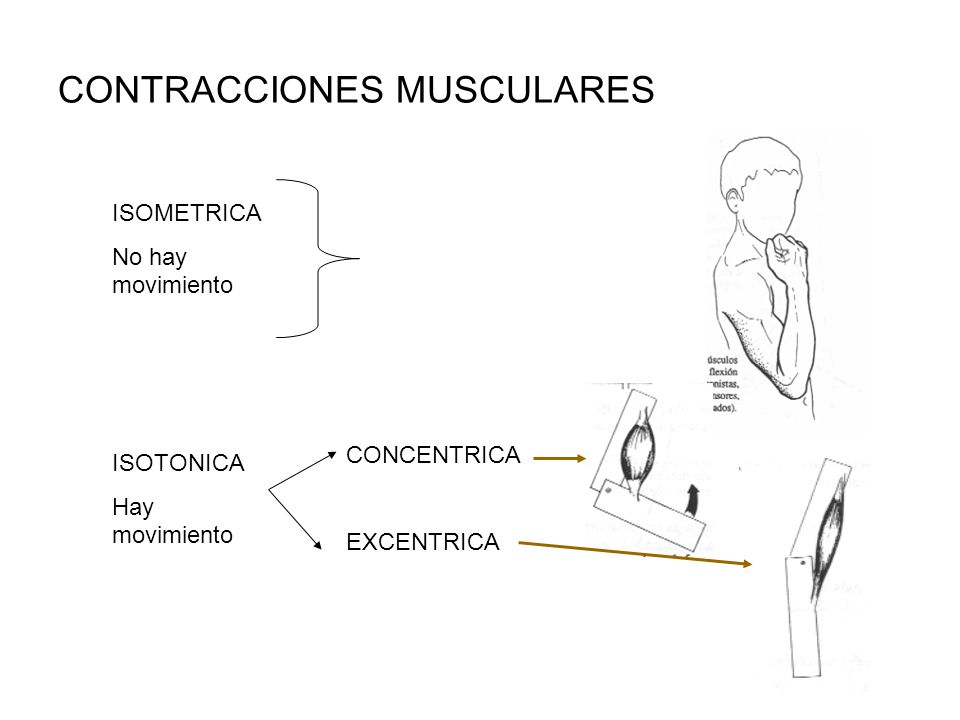

9 CONTRACCIONES MUSCULARES
ISOMETRICA No hay movimiento CONCENTRICA EXCENTRICA ISOTONICA Hay movimiento

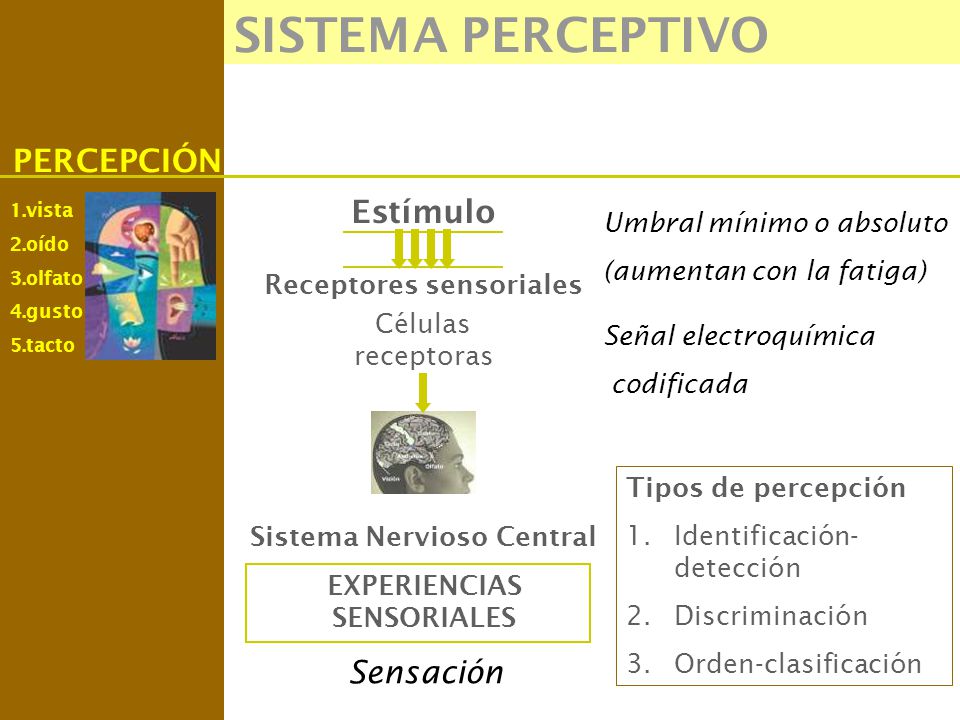

10 SISTEMA PERCEPTIVO PERCEPCIÓN Estímulo Sensación
1.vista 2.oído 3.olfato 4.gusto 5.tacto Umbral mínimo o absoluto (aumentan con la fatiga) Receptores sensoriales Células receptoras Señal electroquímica codificada Tipos de percepción Identificación-detección Discriminación Orden-clasificación Sistema Nervioso Central EXPERIENCIAS SENSORIALES Sensación

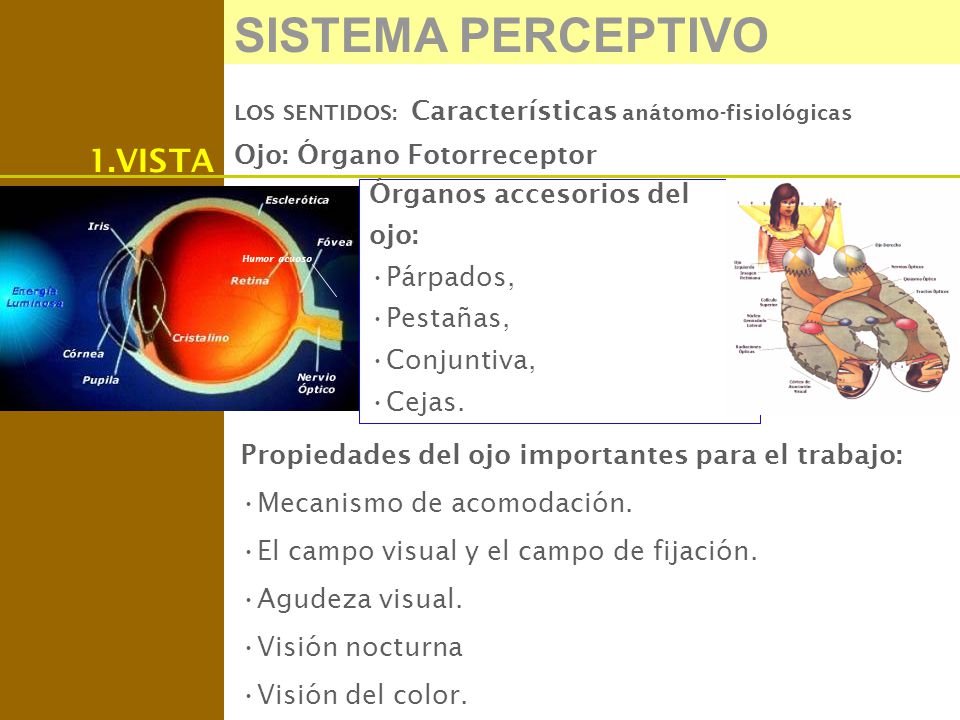

11 SISTEMA PERCEPTIVO 1.VISTA Ojo: Órgano Fotorreceptor
LOS SENTIDOS: Características anátomo-fisiológicas 1.VISTA Ojo: Órgano Fotorreceptor Órganos accesorios del ojo: Párpados, Pestañas, Conjuntiva, Cejas. Coroides Humor vítreo Humor acuoso (Conos y bastones) Propiedades del ojo importantes para el trabajo: Mecanismo de acomodación. El campo visual y el campo de fijación. Agudeza visual. Visión nocturna Visión del color.

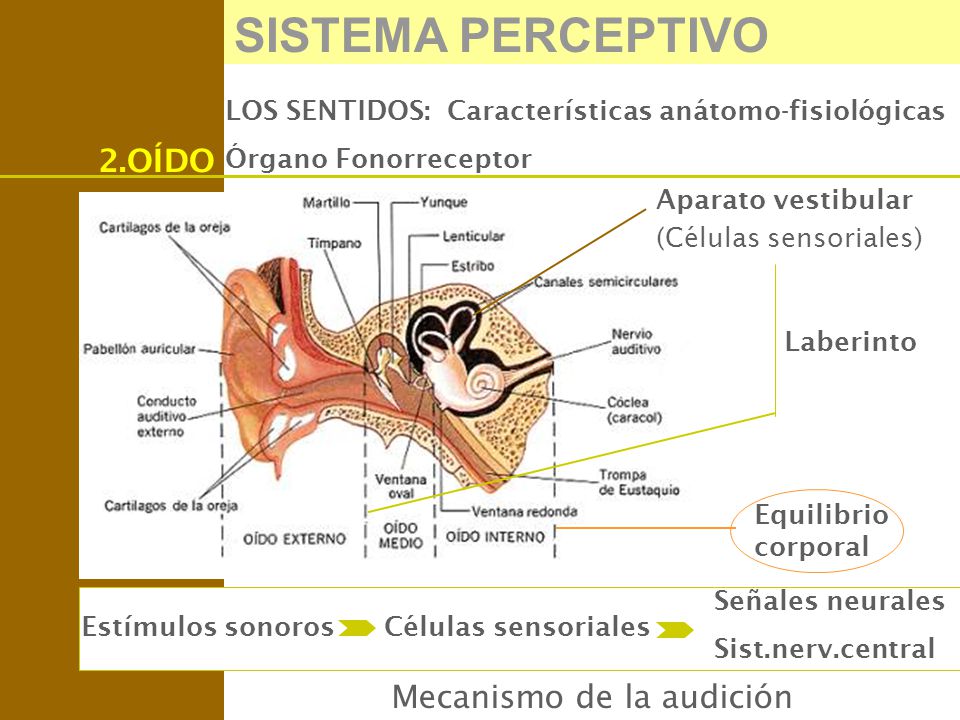

12 SISTEMA PERCEPTIVO 2.OÍDO Mecanismo de la audición
LOS SENTIDOS: Características anátomo-fisiológicas 2.OÍDO Órgano Fonorreceptor Aparato vestibular (Células sensoriales) Laberinto Equilibrio corporal Señales neurales Sist.nerv.central Estímulos sonoros Células sensoriales Mecanismo de la audición

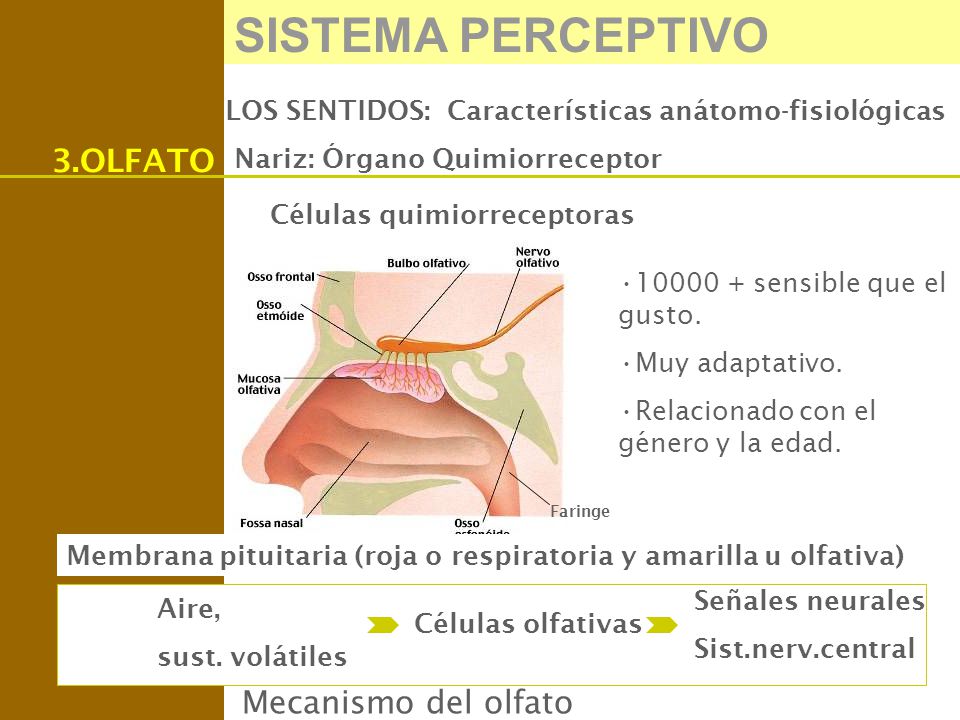

13 SISTEMA PERCEPTIVO 3.OLFATO Mecanismo del olfato
LOS SENTIDOS: Características anátomo-fisiológicas 3.OLFATO Nariz: Órgano Quimiorreceptor Células quimiorreceptoras sensible que el gusto. Muy adaptativo. Relacionado con el género y la edad. Faringe Membrana pituitaria (roja o respiratoria y amarilla u olfativa) Señales neurales Sist.nerv.central Aire, sust. volátiles Células olfativas Mecanismo del olfato

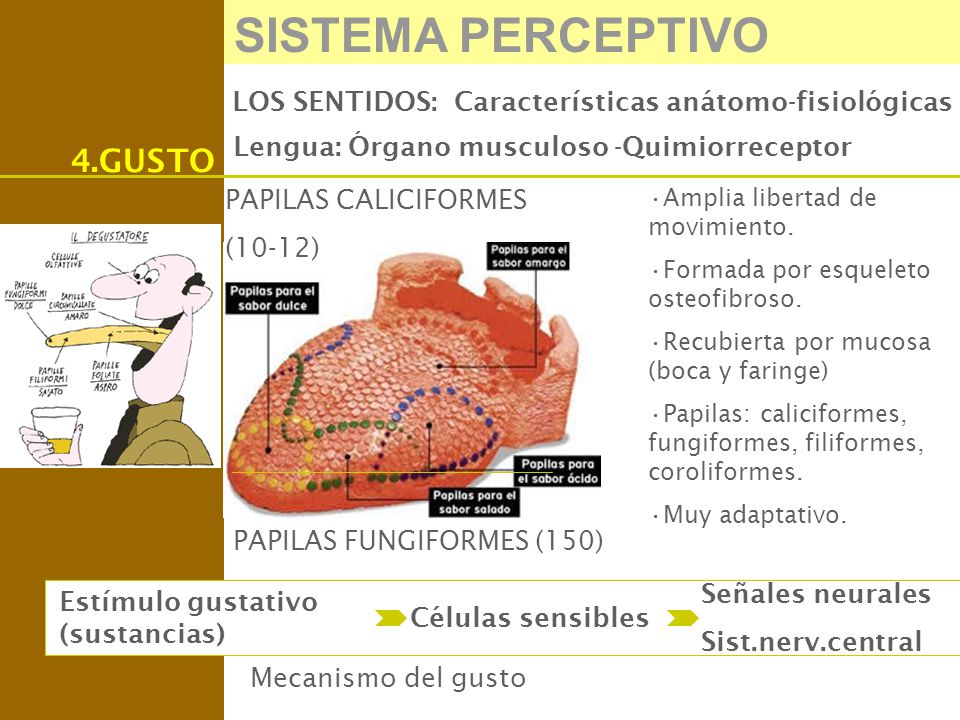

14 SISTEMA PERCEPTIVO 4.GUSTO
LOS SENTIDOS: Características anátomo-fisiológicas Lengua: Órgano musculoso -Quimiorreceptor 4.GUSTO PAPILAS CALICIFORMES (10-12) Amplia libertad de movimiento. Formada por esqueleto osteofibroso. Recubierta por mucosa (boca y faringe) Papilas: caliciformes, fungiformes, filiformes, coroliformes. Muy adaptativo. PAPILAS FUNGIFORMES (150) Señales neurales Sist.nerv.central Estímulo gustativo (sustancias) Células sensibles Mecanismo del gusto

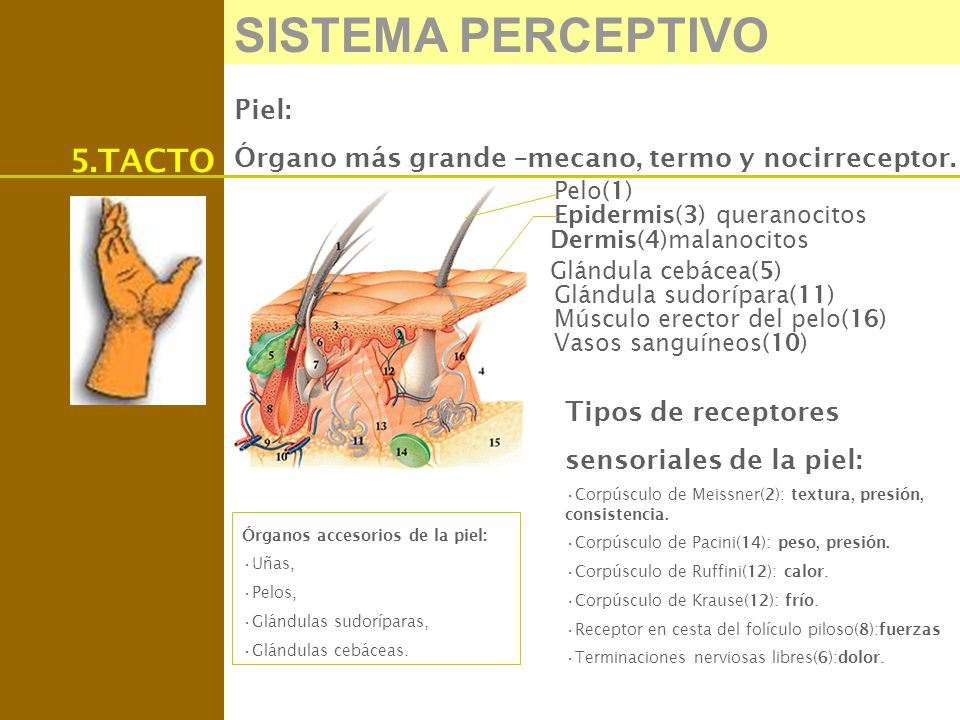

15 SISTEMA PERCEPTIVO 5.TACTO Piel:
Órgano más grande –mecano, termo y nocirreceptor. 5.TACTO Pelo(1) Epidermis(3) queranocitos Dermis(4)malanocitos Glándula cebácea(5) Glándula sudorípara(11) Músculo erector del pelo(16) Vasos sanguíneos(10) Tipos de receptores sensoriales de la piel: Corpúsculo de Meissner(2): textura, presión, consistencia. Corpúsculo de Pacini(14): peso, presión. Corpúsculo de Ruffini(12): calor. Corpúsculo de Krause(12): frío. Receptor en cesta del folículo piloso(8):fuerzas Terminaciones nerviosas libres(6):dolor. Órganos accesorios de la piel: Uñas, Pelos, Glándulas sudoríparas, Glándulas cebáceas.

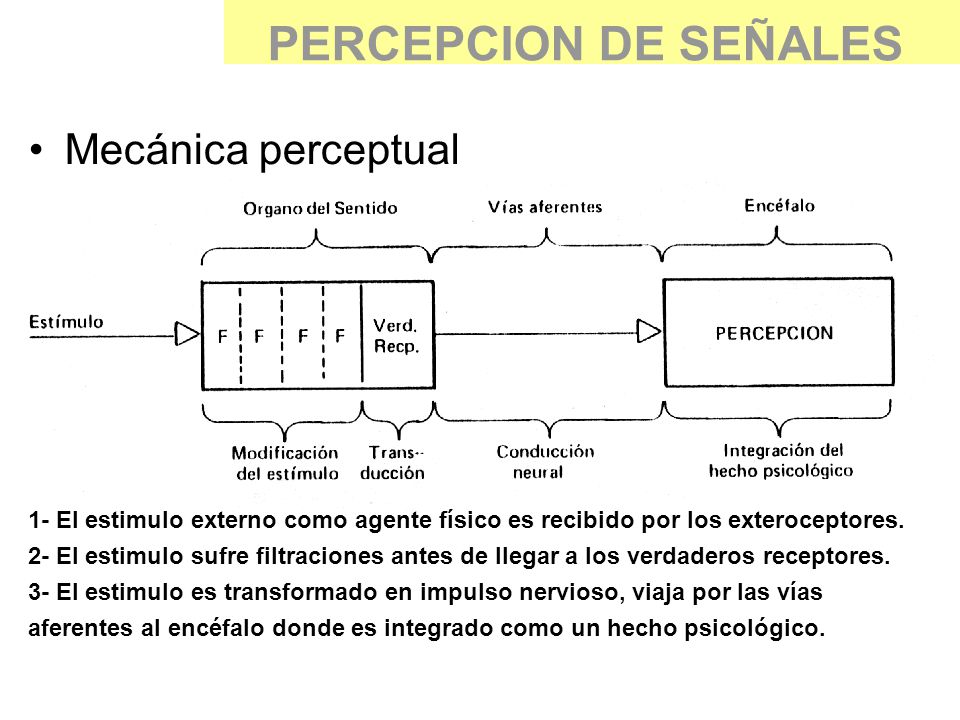

16 PERCEPCION DE SEÑALES Mecánica perceptual
1- El estimulo externo como agente físico es recibido por los exteroceptores. 2- El estimulo sufre filtraciones antes de llegar a los verdaderos receptores. 3- El estimulo es transformado en impulso nervioso, viaja por las vías aferentes al encéfalo donde es integrado como un hecho psicológico.

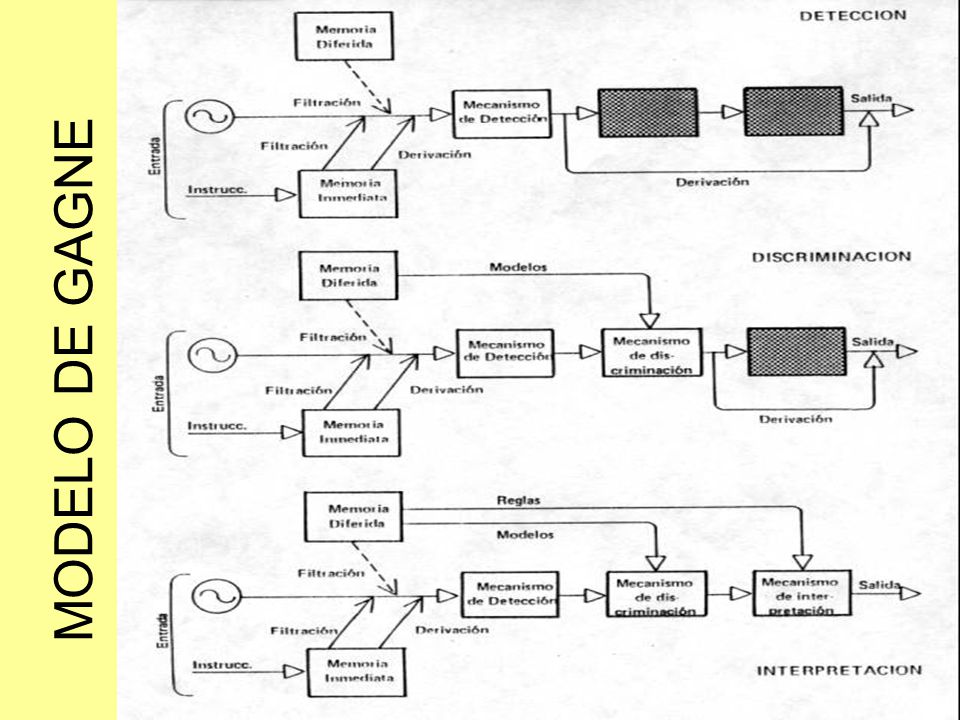

17 MODELO DE GAGNE

18 ANTROPOMETRÍA

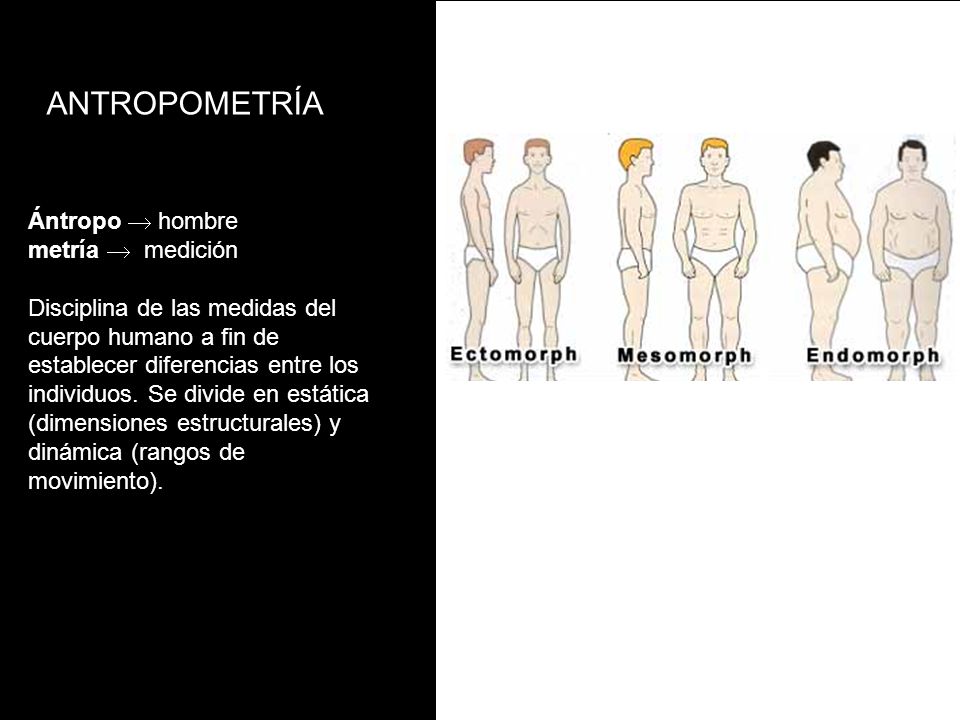

19 ANTROPOMETRÍA Ántropo  hombre metría  medición
Disciplina de las medidas del cuerpo humano a fin de establecer diferencias entre los individuos. Se divide en estática (dimensiones estructurales) y dinámica (rangos de movimiento).

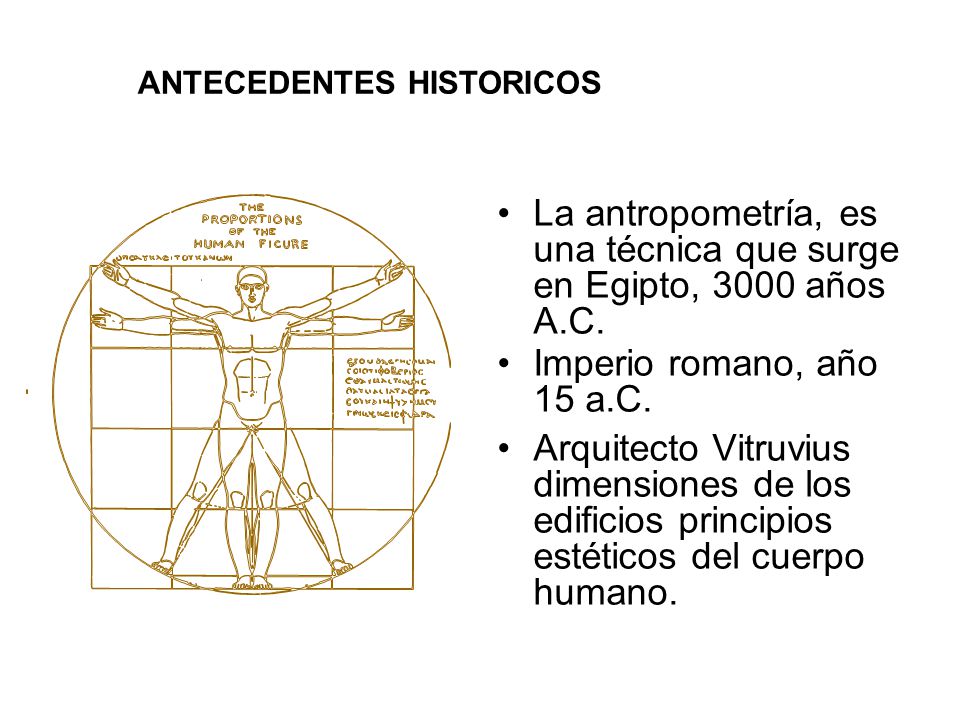

20 La antropometría, es una técnica que surge en Egipto, 3000 años A.C.
ANTECEDENTES HISTORICOS La antropometría, es una técnica que surge en Egipto, 3000 años A.C. Imperio romano, año 15 a.C. Arquitecto Vitruvius dimensiones de los edificios principios estéticos del cuerpo humano.

21 LEONARDO DA VINCI (El hombre es la medida de todas las cosas)
ANTECEDENTES HISTORICOS LEONARDO DA VINCI (El hombre es la medida de todas las cosas) proporciones del ser humano "perfecto". visión del hombre como centro del Universo al quedar inscrito en un círculo y un cuadrado.

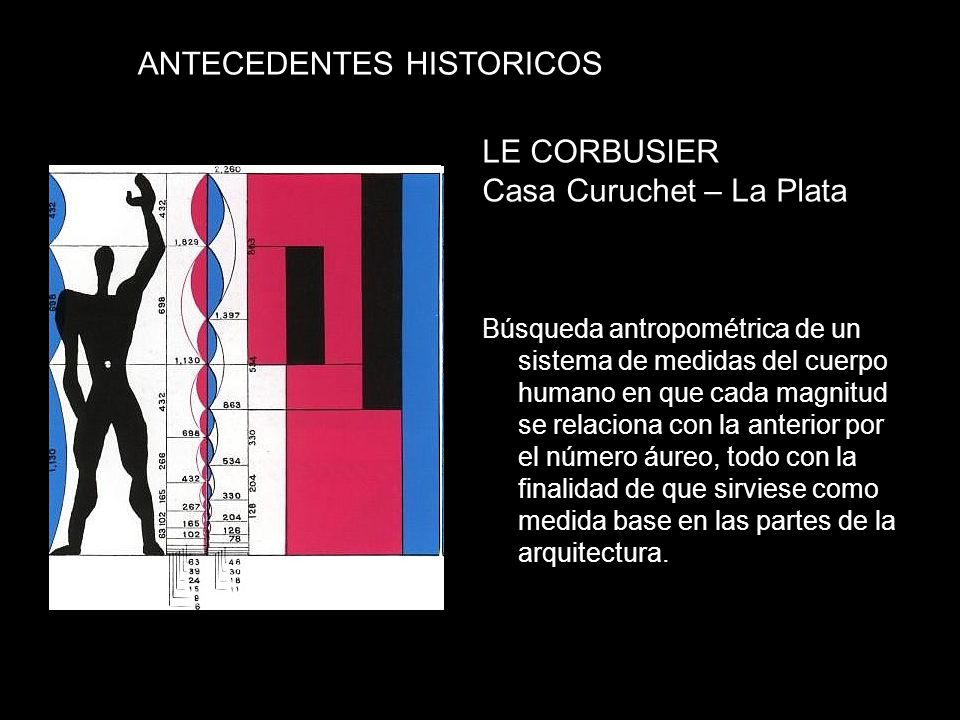

22 LE CORBUSIER Casa Curuchet – La Plata
ANTECEDENTES HISTORICOS LE CORBUSIER Casa Curuchet – La Plata Búsqueda antropométrica de un sistema de medidas del cuerpo humano en que cada magnitud se relaciona con la anterior por el número áureo, todo con la finalidad de que sirviese como medida base en las partes de la arquitectura.

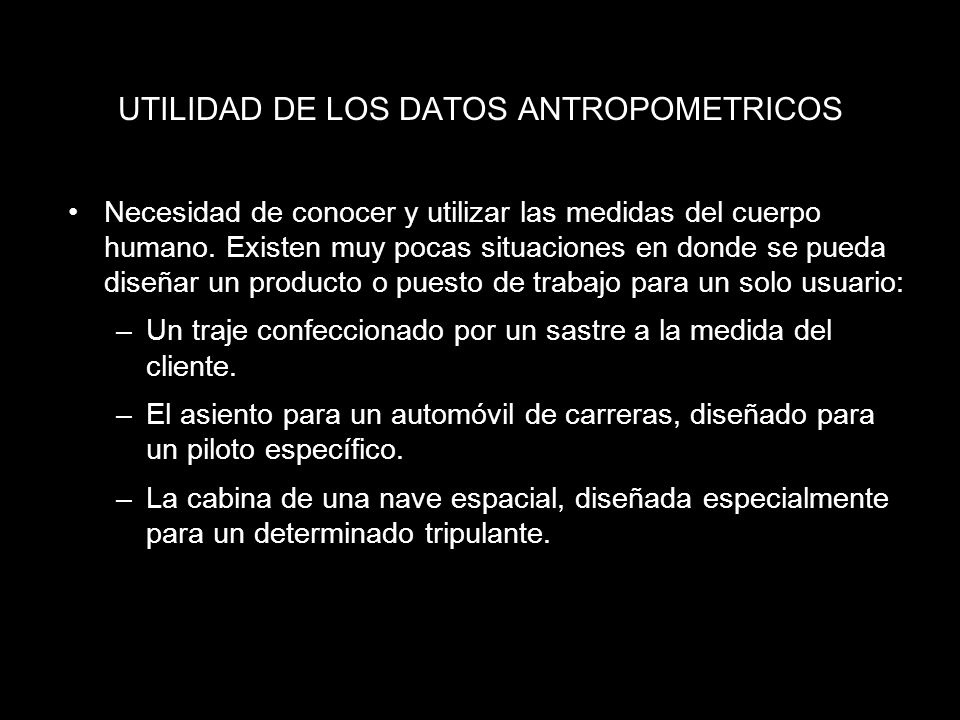

23 UTILIDAD DE LOS DATOS ANTROPOMETRICOS
Necesidad de conocer y utilizar las medidas del cuerpo humano. Existen muy pocas situaciones en donde se pueda diseñar un producto o puesto de trabajo para un solo usuario: Un traje confeccionado por un sastre a la medida del cliente. El asiento para un automóvil de carreras, diseñado para un piloto específico. La cabina de una nave espacial, diseñada especialmente para un determinado tripulante.

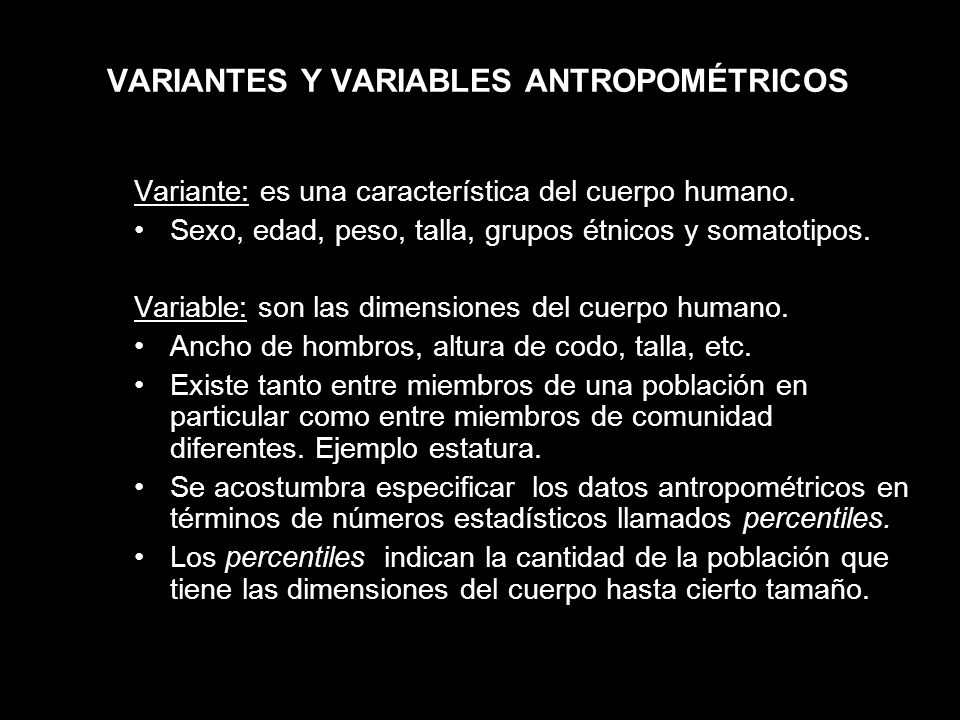

24 VARIANTES Y VARIABLES ANTROPOMÉTRICOS
Variante: es una característica del cuerpo humano. Sexo, edad, peso, talla, grupos étnicos y somatotipos. Variable: son las dimensiones del cuerpo humano. Ancho de hombros, altura de codo, talla, etc. Existe tanto entre miembros de una población en particular como entre miembros de comunidad diferentes. Ejemplo estatura. Se acostumbra especificar los datos antropométricos en términos de números estadísticos llamados percentiles. Los percentiles indican la cantidad de la población que tiene las dimensiones del cuerpo hasta cierto tamaño.

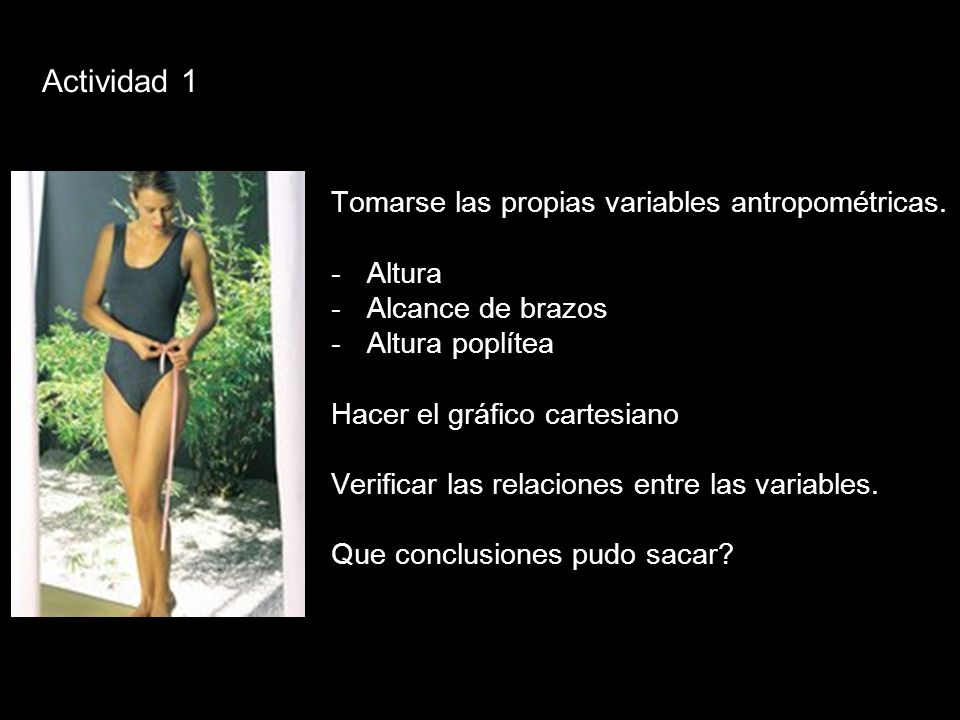

25 Actividad 1 Tomarse las propias variables antropométricas. Altura
Alcance de brazos Altura poplítea Hacer el gráfico cartesiano Verificar las relaciones entre las variables. Que conclusiones pudo sacar?

26 DISTRIBUCION ANTROPOMÉTRICA

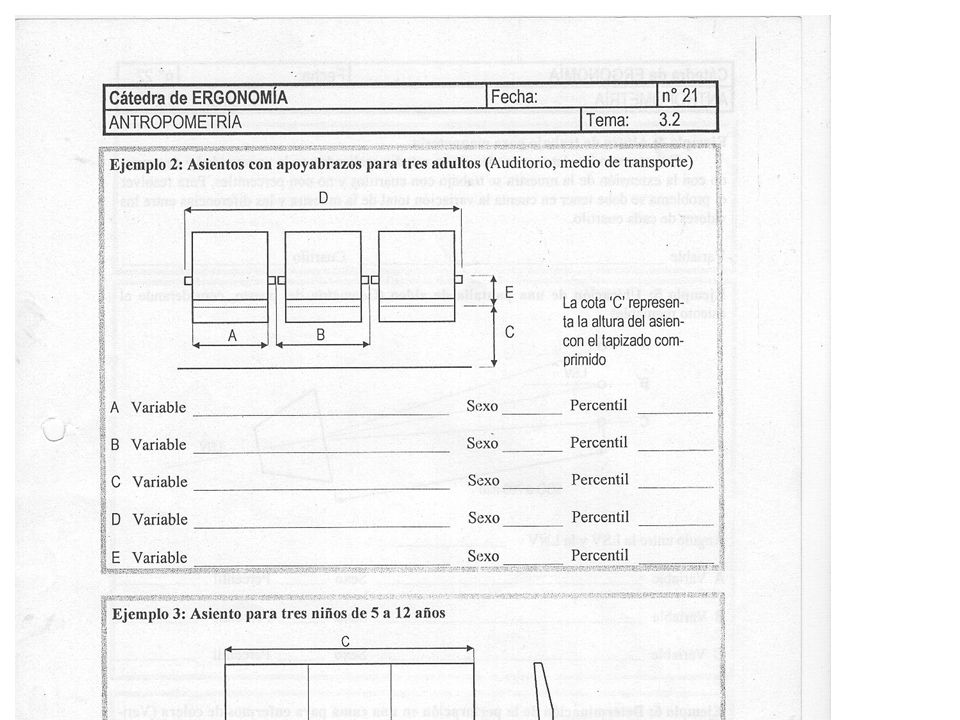

Si tomamos a muchas personas (muestra o población) y evaluamos sus parámetros antropométricos, observamos una distribución poblacional que - en términos estadísticos - es denominada ‘normal’, en ‘campana de Gauss’ o ‘Z’. En esta distribución normal la media, la moda y la mediana son coincidentes.

27 RIT / CIMS - Ergonomic Development Laboratory

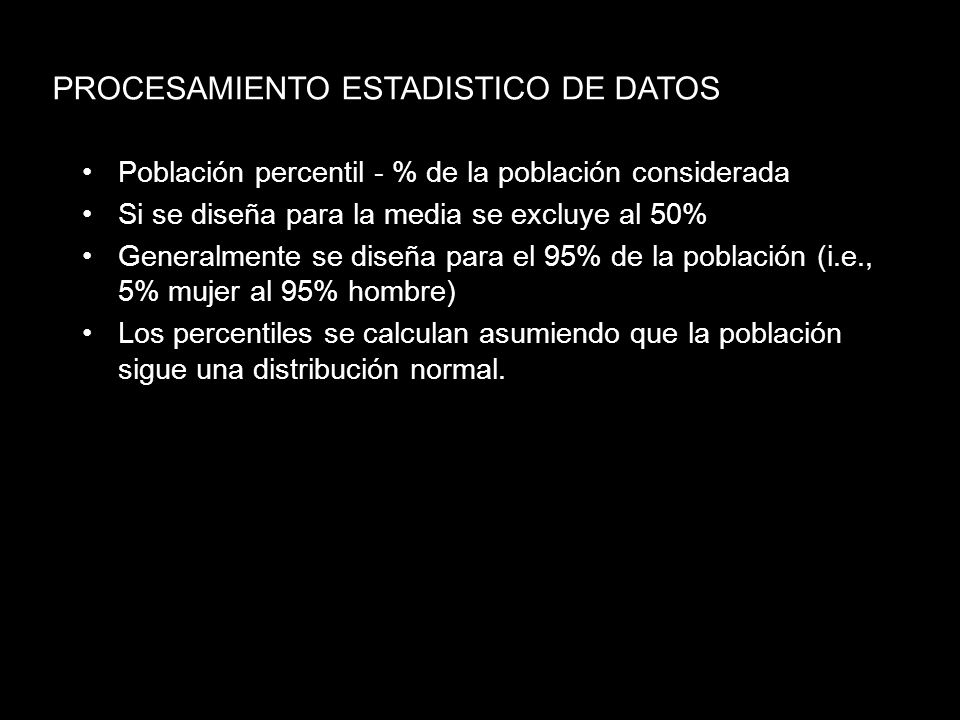

PROCESAMIENTO ESTADISTICO DE DATOS Población percentil - % de la población considerada Si se diseña para la media se excluye al 50% Generalmente se diseña para el 95% de la población (i.e., 5% mujer al 95% hombre) Los percentiles se calculan asumiendo que la población sigue una distribución normal. RIT / CIMS - Ergonomic Development Laboratory

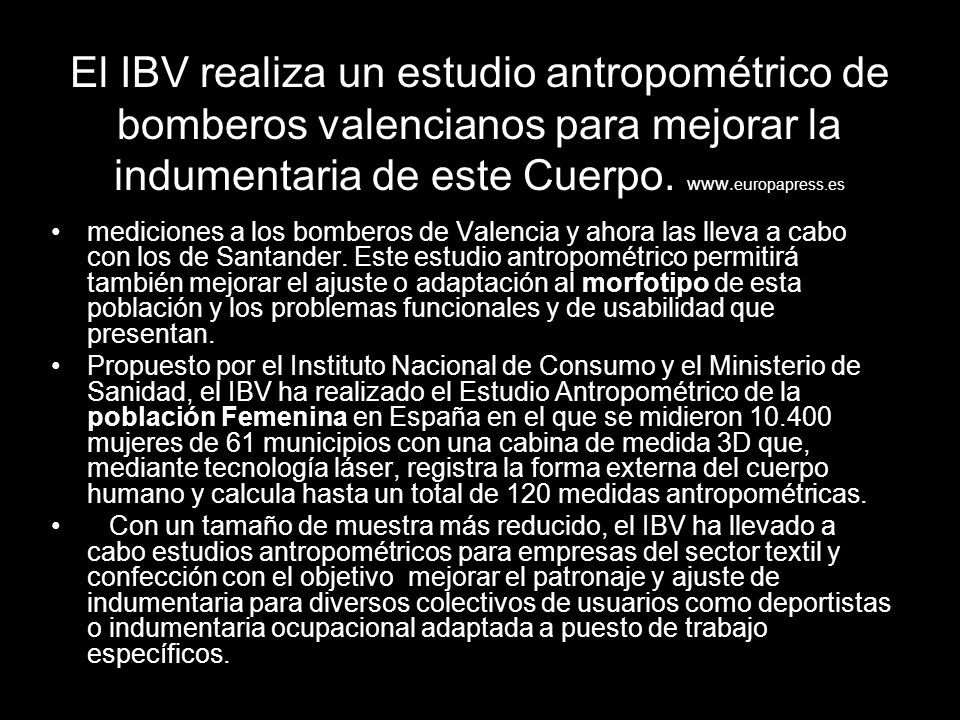

28 El IBV realiza un estudio antropométrico de bomberos valencianos para mejorar la indumentaria de este Cuerpo. mediciones a los bomberos de Valencia y ahora las lleva a cabo con los de Santander. Este estudio antropométrico permitirá también mejorar el ajuste o adaptación al morfotipo de esta población y los problemas funcionales y de usabilidad que presentan. Propuesto por el Instituto Nacional de Consumo y el Ministerio de Sanidad, el IBV ha realizado el Estudio Antropométrico de la población Femenina en España en el que se midieron mujeres de 61 municipios con una cabina de medida 3D que, mediante tecnología láser, registra la forma externa del cuerpo humano y calcula hasta un total de 120 medidas antropométricas.    Con un tamaño de muestra más reducido, el IBV ha llevado a cabo estudios antropométricos para empresas del sector textil y confección con el objetivo  mejorar el patronaje y ajuste de indumentaria para diversos colectivos de usuarios como deportistas o indumentaria ocupacional adaptada a puesto de trabajo específicos.

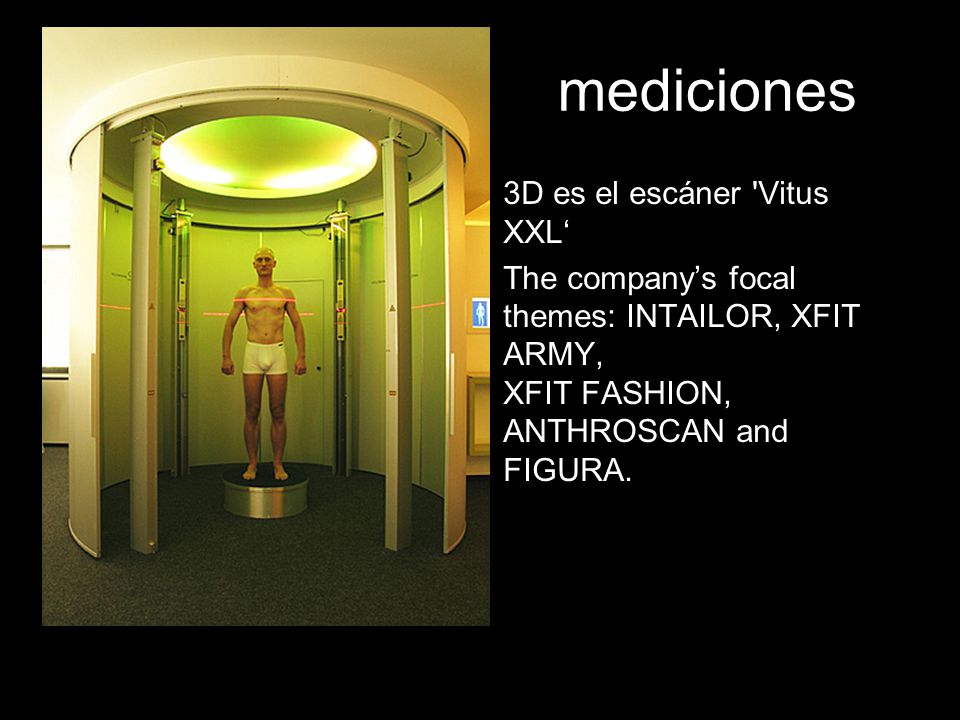

29 mediciones 3D es el escáner 'Vitus XXL‘
The company’s focal themes: INTAILOR, XFIT ARMY, XFIT FASHION, ANTHROSCAN and FIGURA.

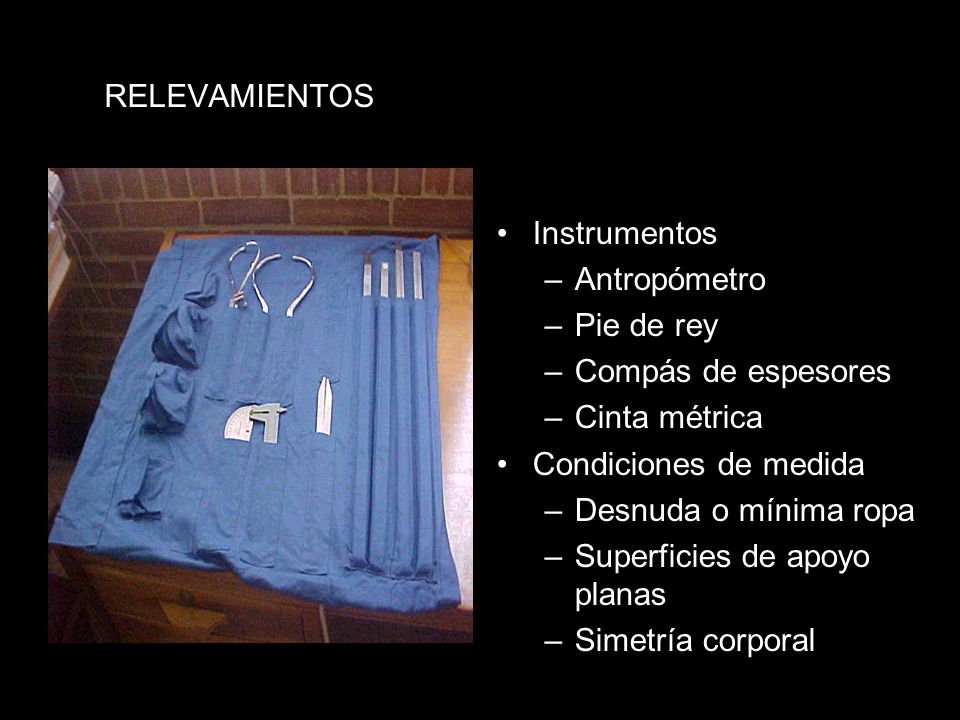

30 RELEVAMIENTOS Instrumentos Antropómetro Pie de rey Compás de espesores Cinta métrica Condiciones de medida Desnuda o mínima ropa Superficies de apoyo planas Simetría corporal

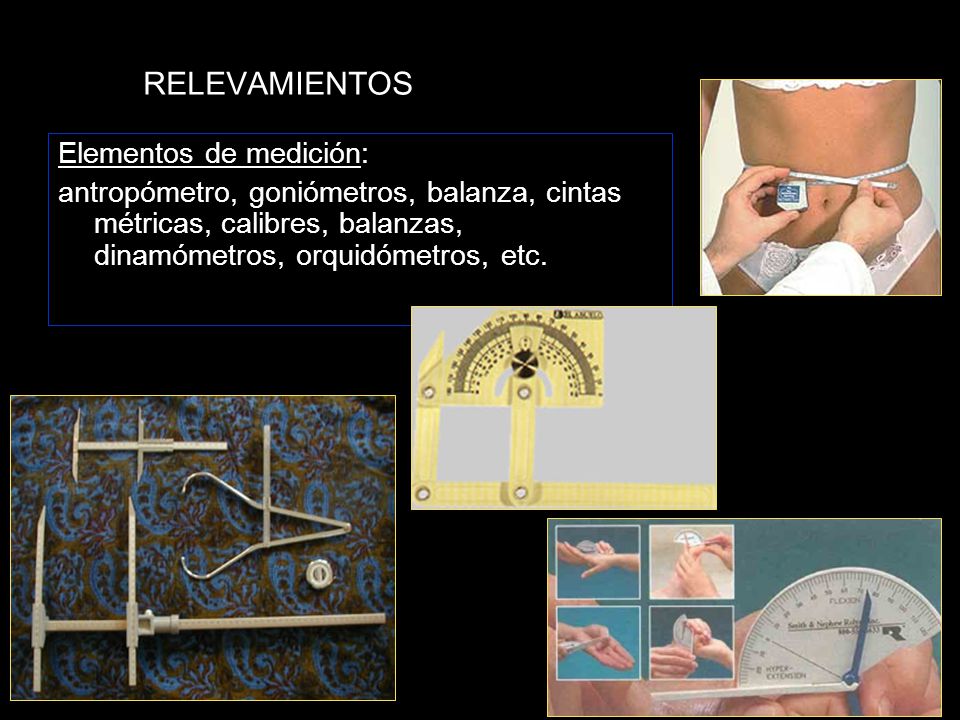

31 RELEVAMIENTOS Elementos de medición:
antropómetro, goniómetros, balanza, cintas métricas, calibres, balanzas, dinamómetros, orquidómetros, etc.

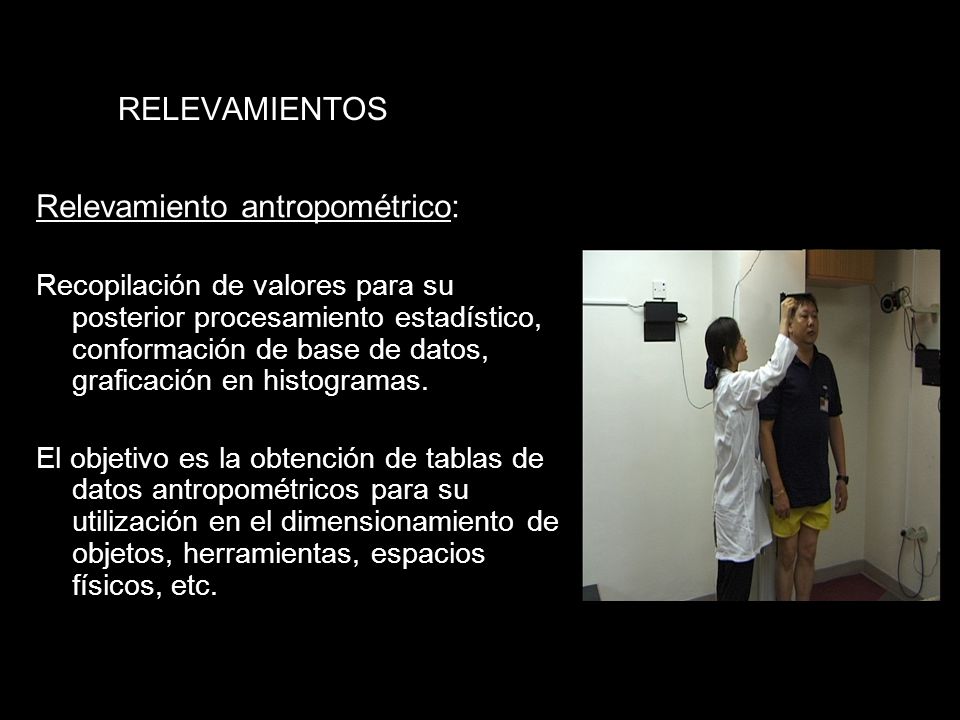

32 Relevamiento antropométrico:
RELEVAMIENTOS Relevamiento antropométrico: Recopilación de valores para su posterior procesamiento estadístico, conformación de base de datos, graficación en histogramas. El objetivo es la obtención de tablas de datos antropométricos para su utilización en el dimensionamiento de objetos, herramientas, espacios físicos, etc.

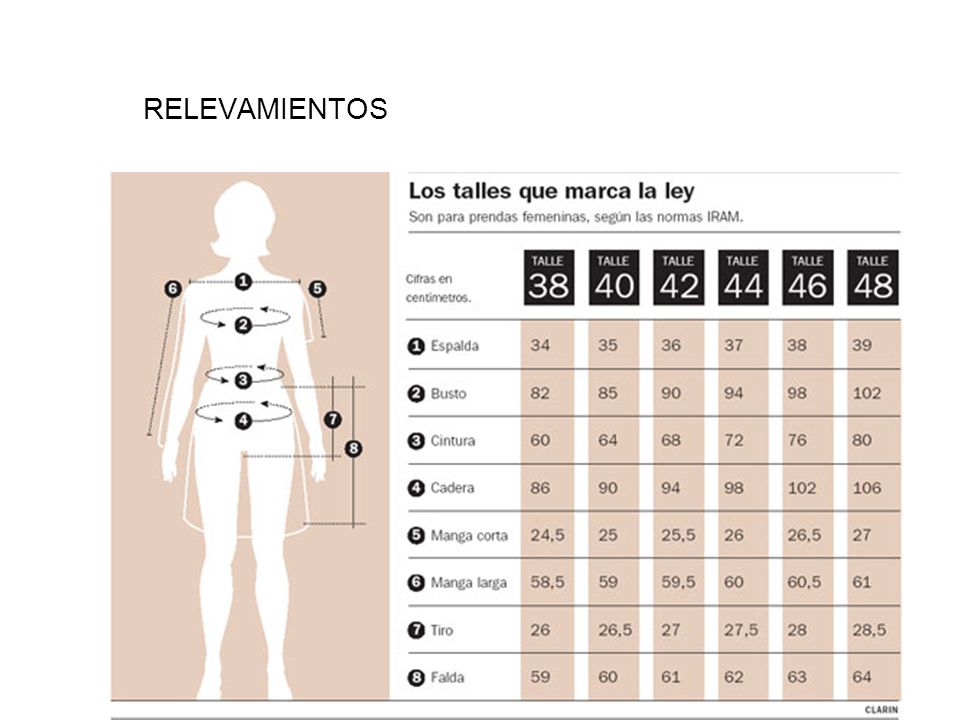

33 RELEVAMIENTOS

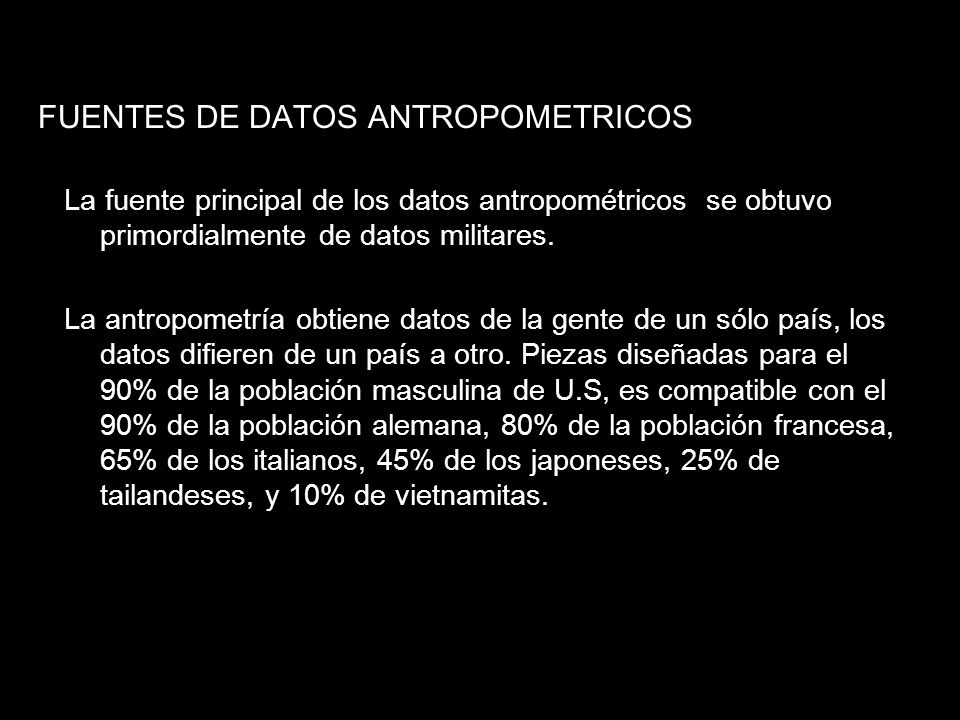

34 FUENTES DE DATOS ANTROPOMETRICOS
La fuente principal de los datos antropométricos se obtuvo primordialmente de datos militares. La antropometría obtiene datos de la gente de un sólo país, los datos difieren de un país a otro. Piezas diseñadas para el 90% de la población masculina de U.S, es compatible con el 90% de la población alemana, 80% de la población francesa, 65% de los italianos, 45% de los japoneses, 25% de tailandeses, y 10% de vietnamitas.

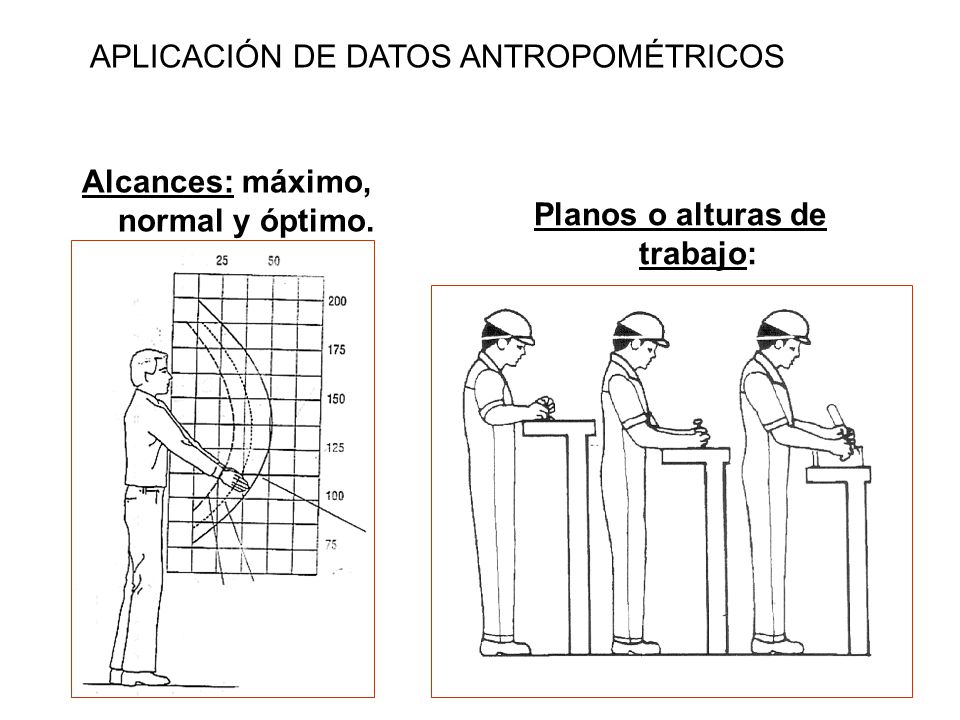

35 Planos o alturas de trabajo:
APLICACIÓN DE DATOS ANTROPOMÉTRICOS Alcances: máximo, normal y óptimo. Planos o alturas de trabajo:

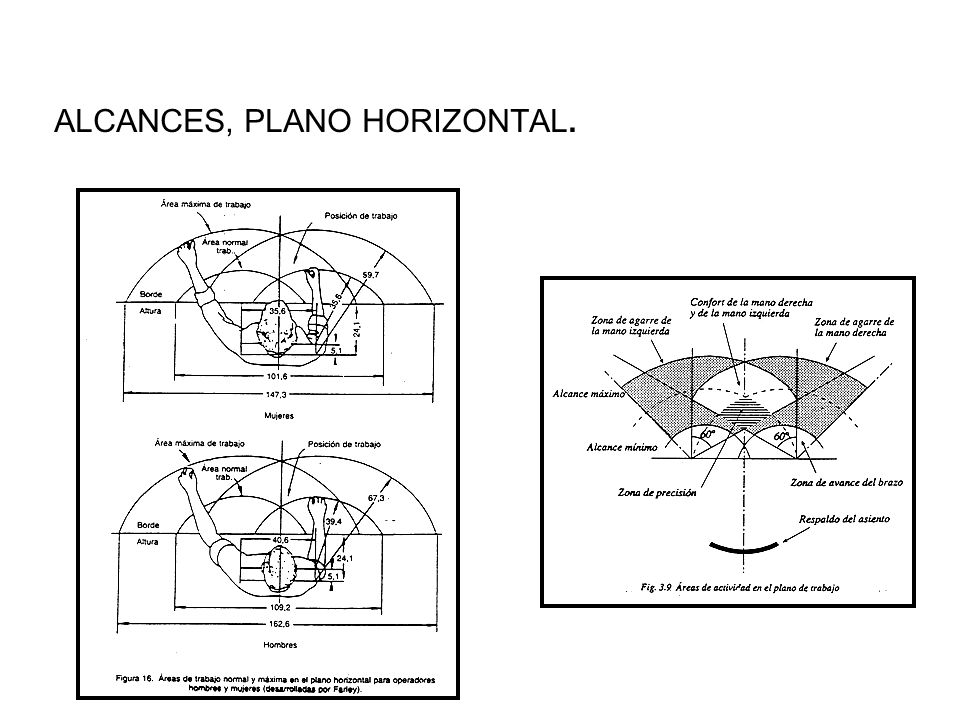

36 ALCANCES, PLANO HORIZONTAL.

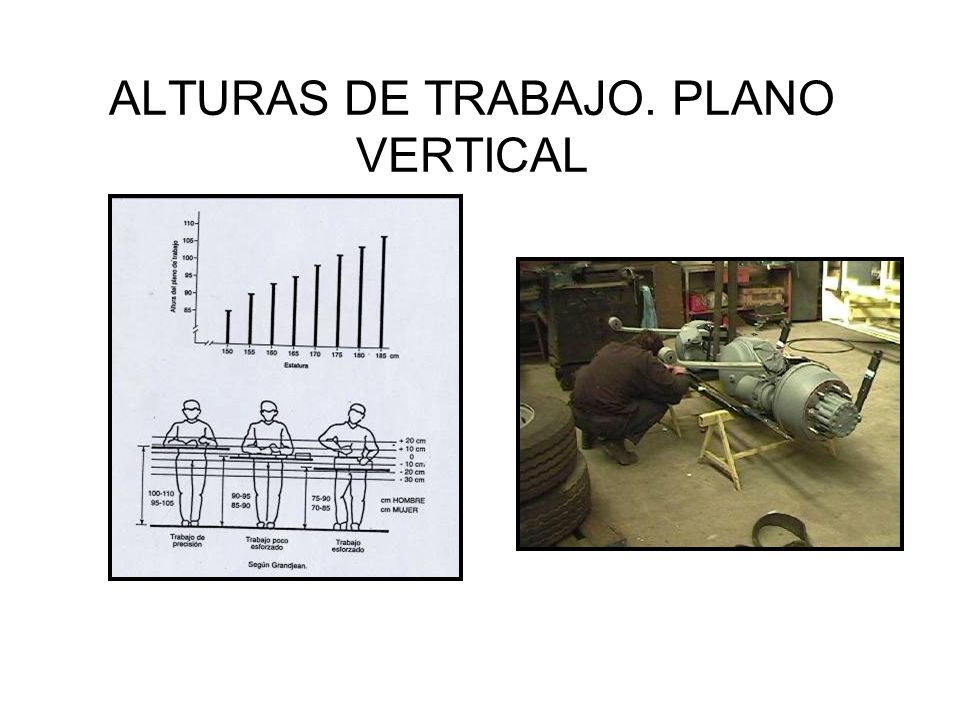

37 ALTURAS DE TRABAJO. PLANO VERTICAL

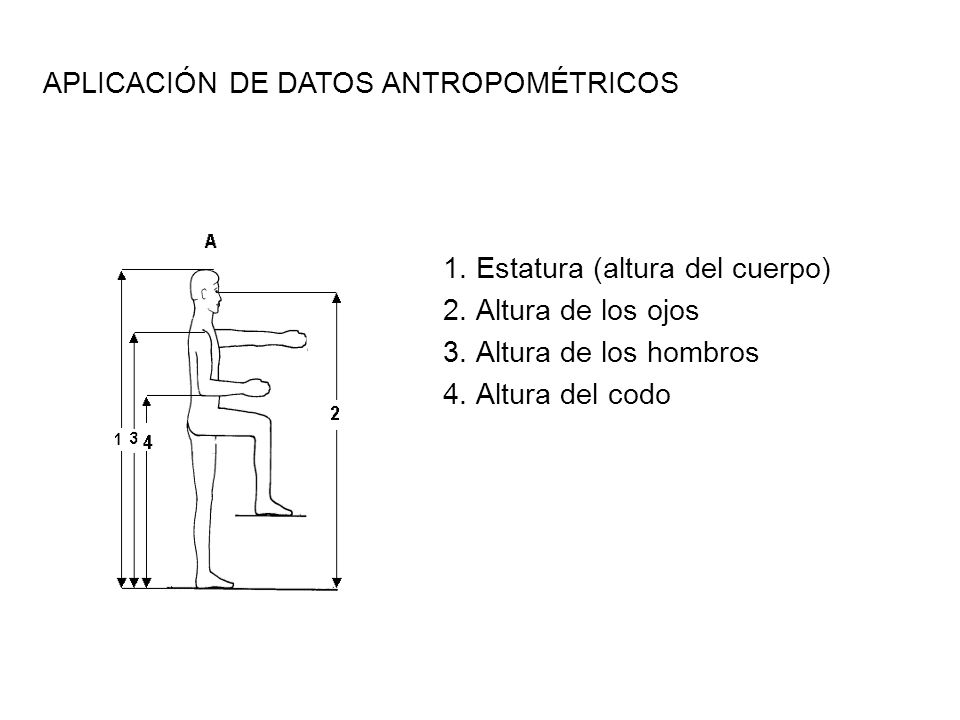

38 APLICACIÓN DE DATOS ANTROPOMÉTRICOS
1. Estatura (altura del cuerpo) 2. Altura de los ojos 3. Altura de los hombros 4. Altura del codo

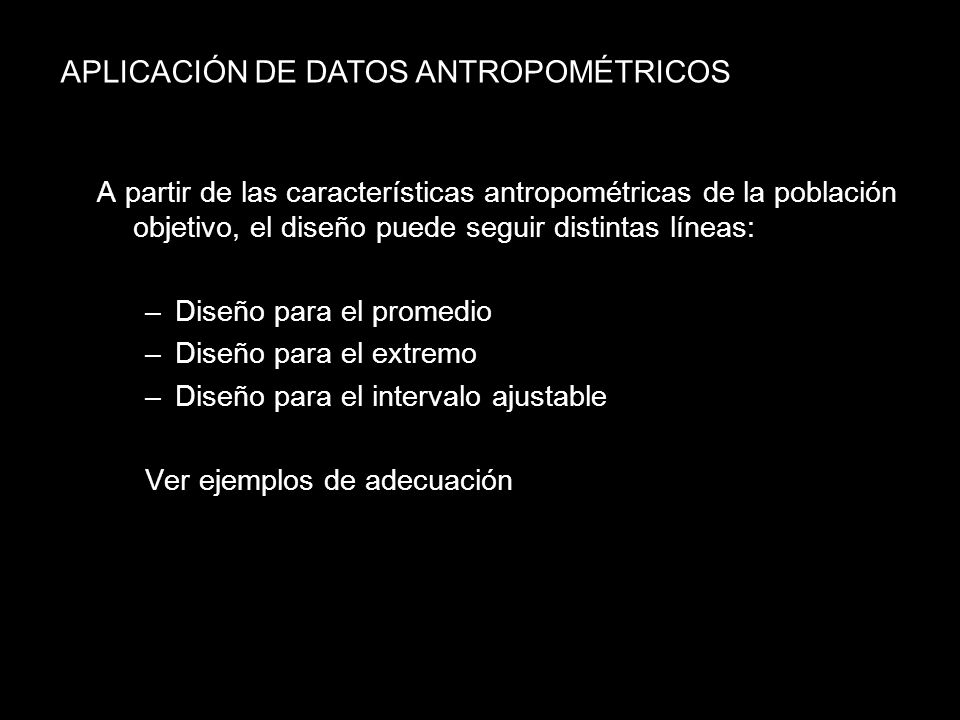

39 APLICACIÓN DE DATOS ANTROPOMÉTRICOS
A partir de las características antropométricas de la población objetivo, el diseño puede seguir distintas líneas: Diseño para el promedio Diseño para el extremo Diseño para el intervalo ajustable Ver ejemplos de adecuación

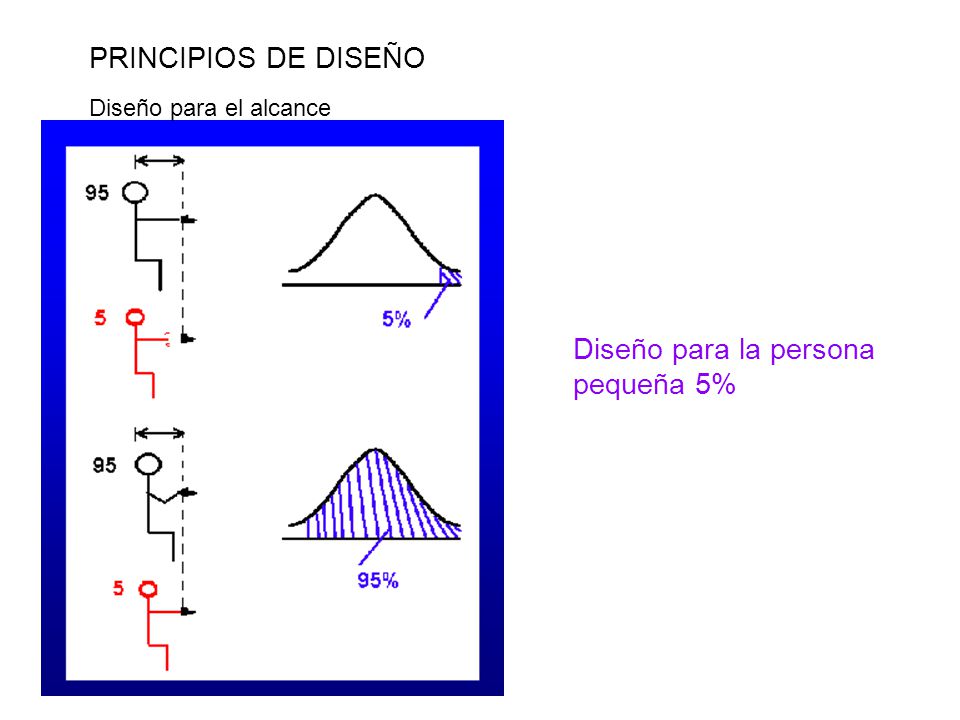

40 Diseño para la persona pequeña 5%
PRINCIPIOS DE DISEÑO Diseño para el alcance Diseño para la persona pequeña 5%

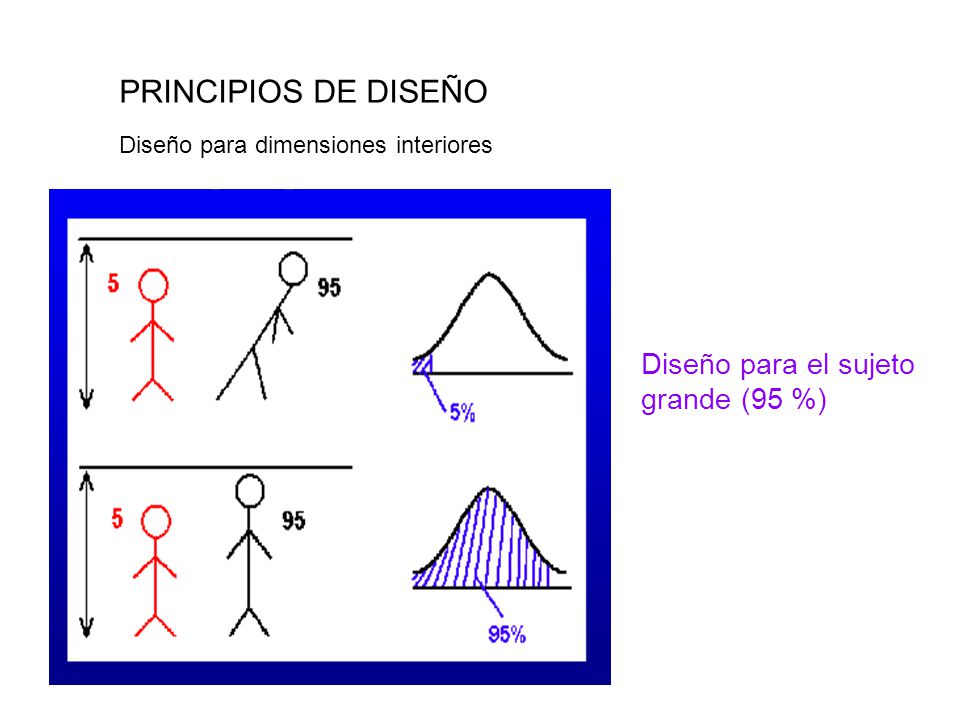

41 PRINCIPIOS DE DISEÑO Diseño para el sujeto grande (95 %)
Diseño para dimensiones interiores Diseño para el sujeto grande (95 %)

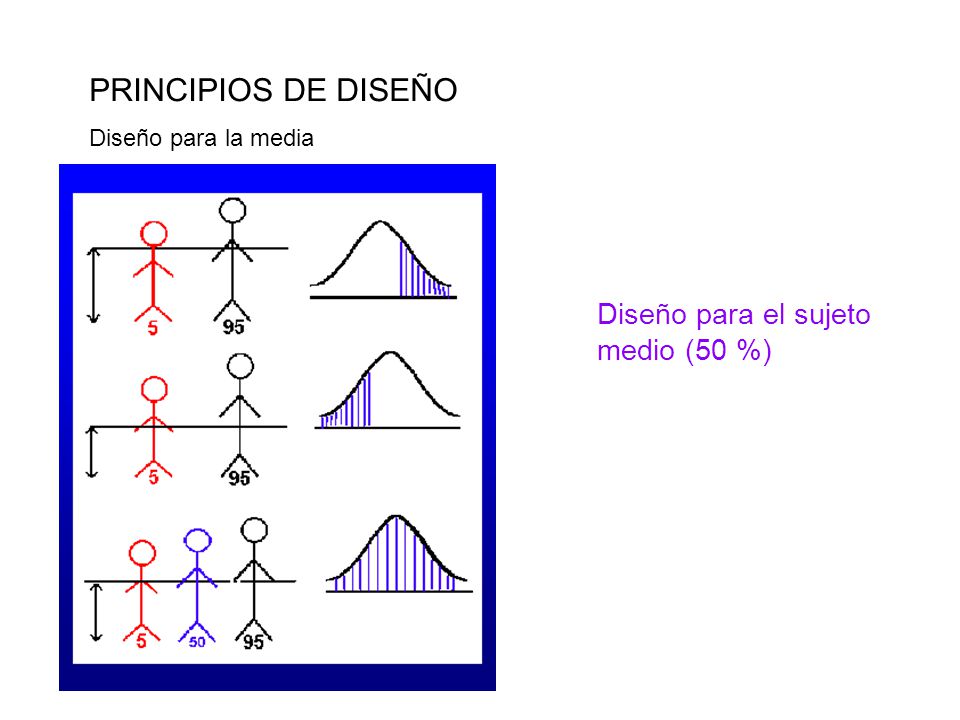

42 PRINCIPIOS DE DISEÑO Diseño para el sujeto medio (50 %)
Diseño para la media Diseño para el sujeto medio (50 %)

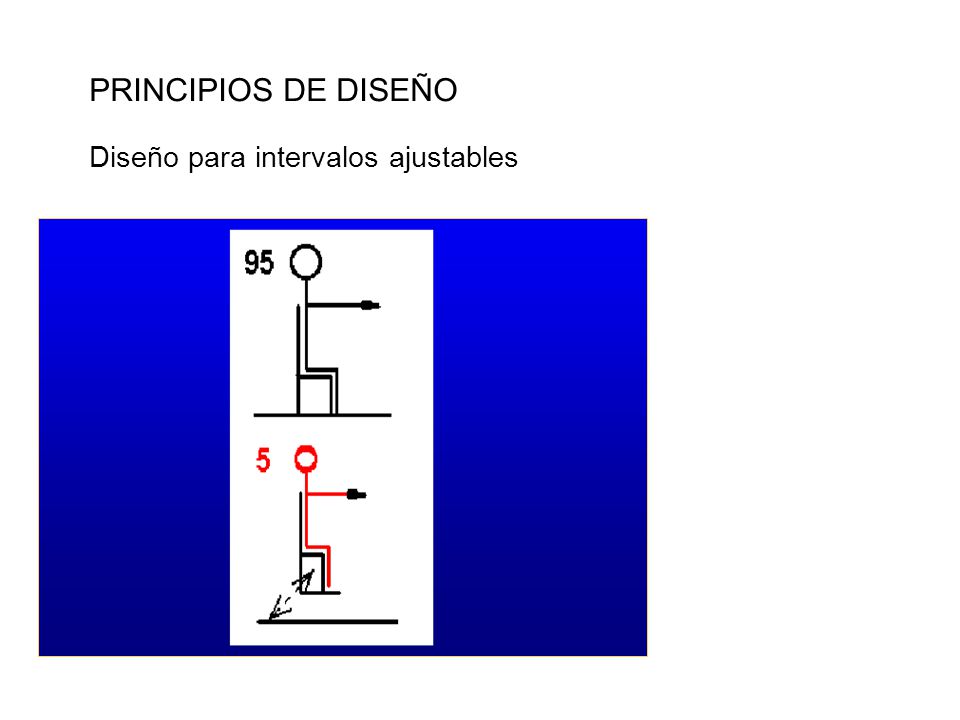

43 PRINCIPIOS DE DISEÑO Diseño para intervalos ajustables

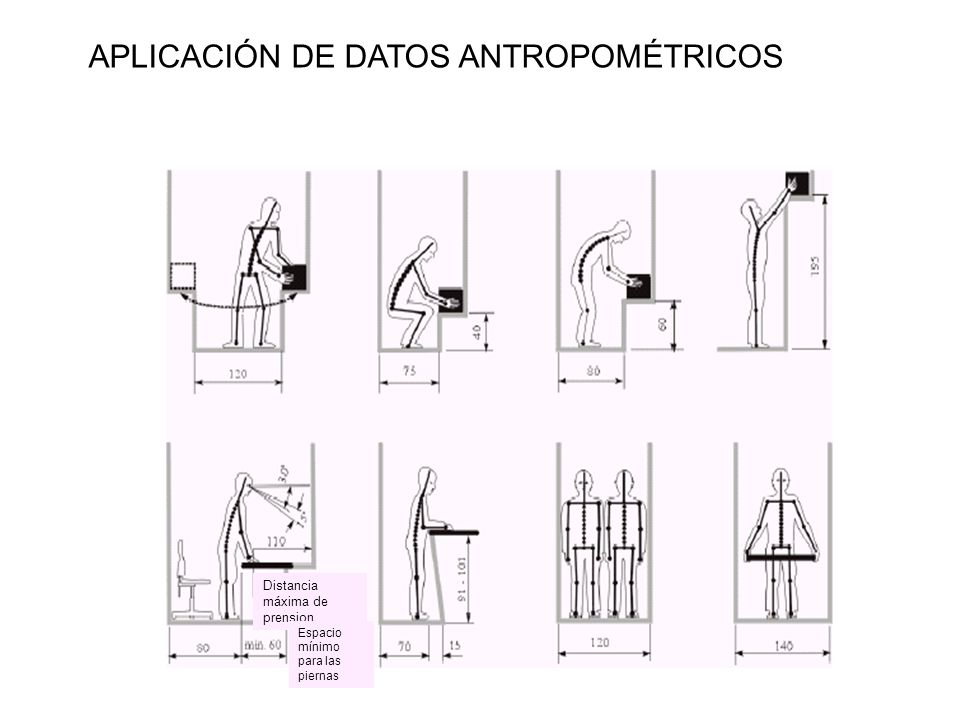

44 APLICACIÓN DE DATOS ANTROPOMÉTRICOS
Distancia máxima de prension Espacio mínimo para las piernas

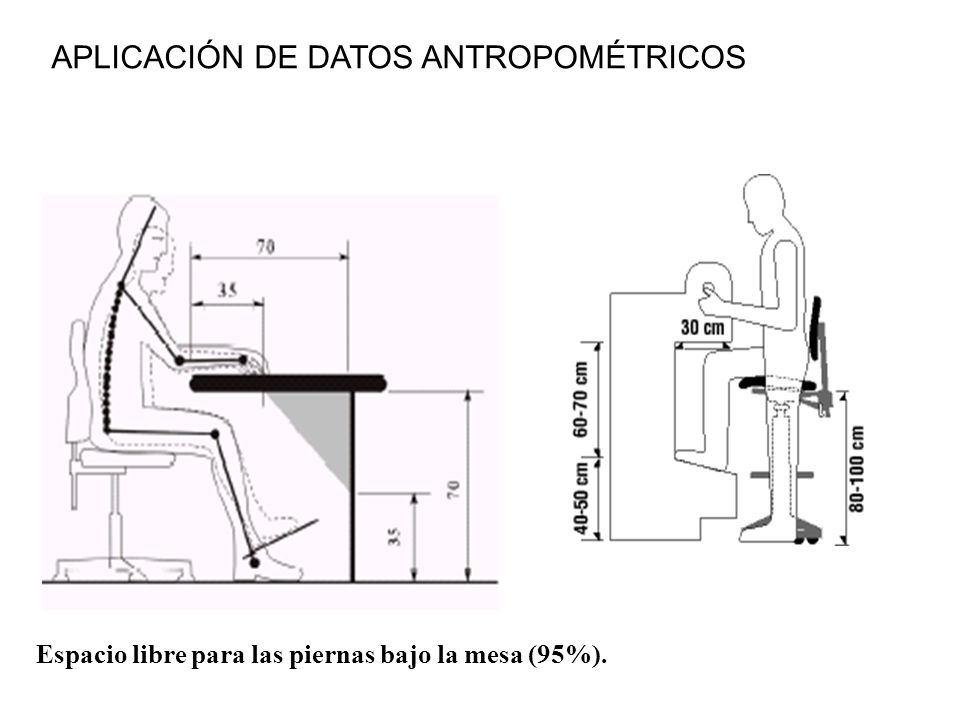

45 APLICACIÓN DE DATOS ANTROPOMÉTRICOS
Espacio libre para las piernas bajo la mesa (95%).

46 ANTROPOMETRÍA Debemos tener en cuenta las distintas medidas entre los individuos, e incluso entre colectivos y comunidades.

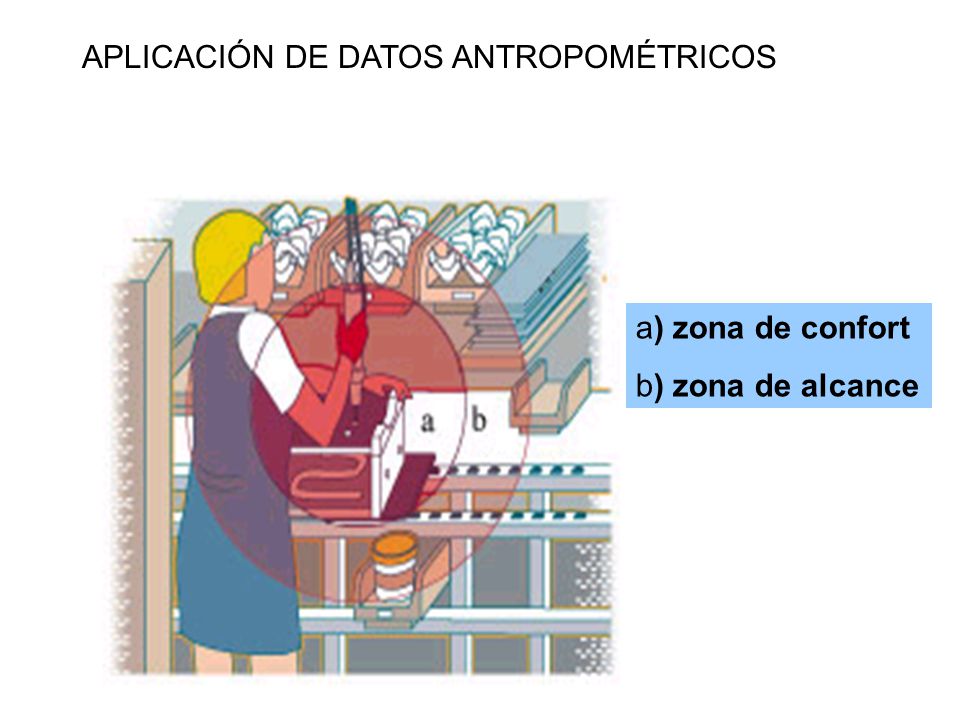

47 APLICACIÓN DE DATOS ANTROPOMÉTRICOS
) zona de confort ) zona de alcance

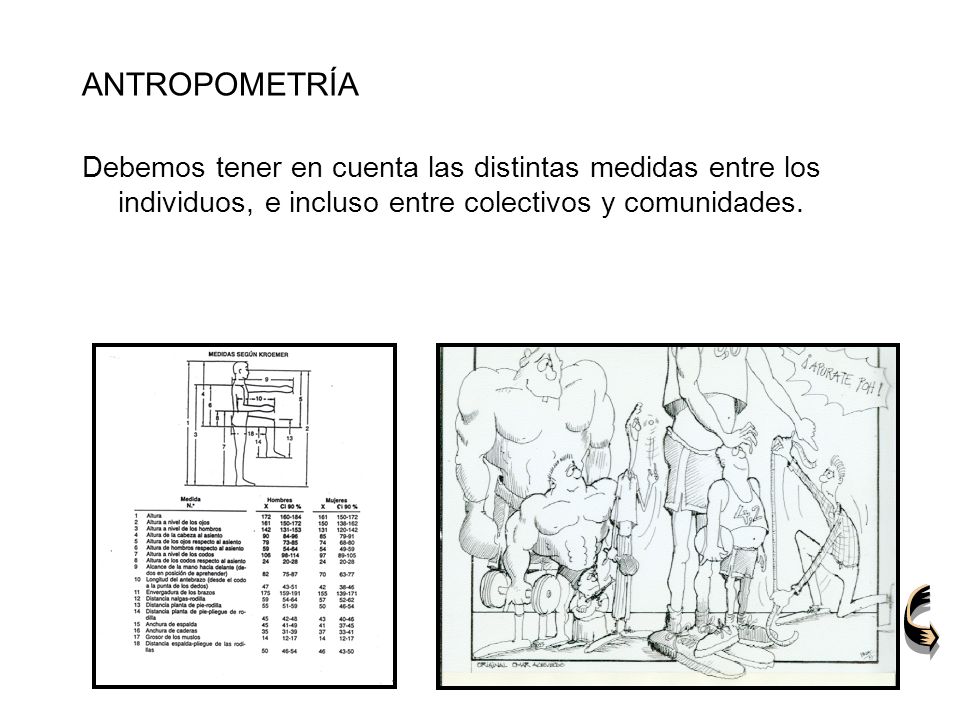

48 ANTROPOMETRÍA Debemos tener en cuenta las distintas medidas entre los individuos, e incluso entre colectivos y comunidades.

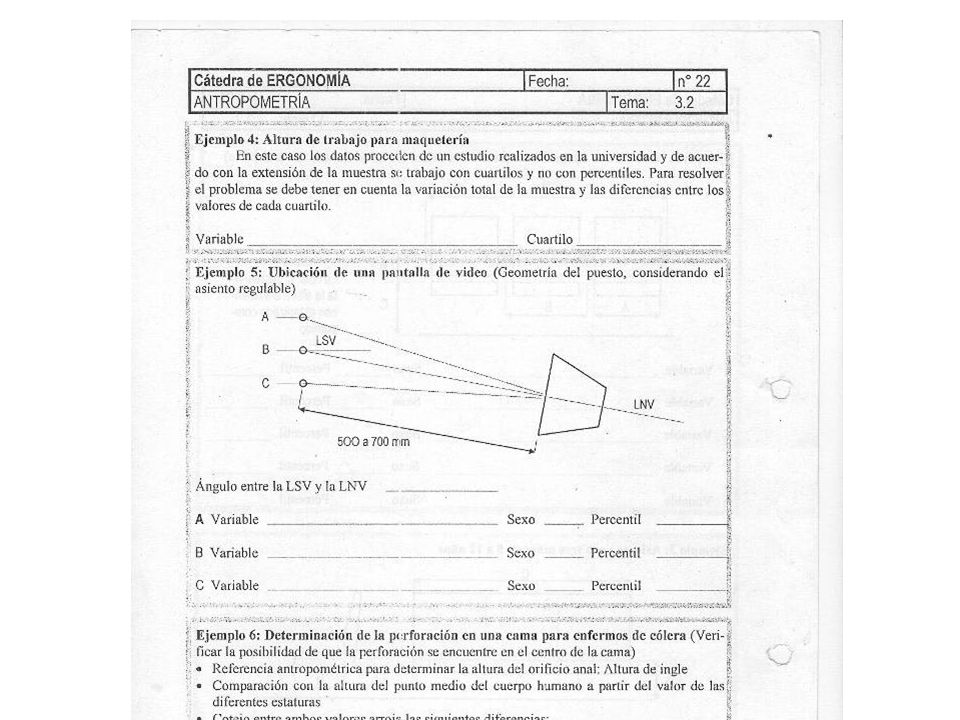

49

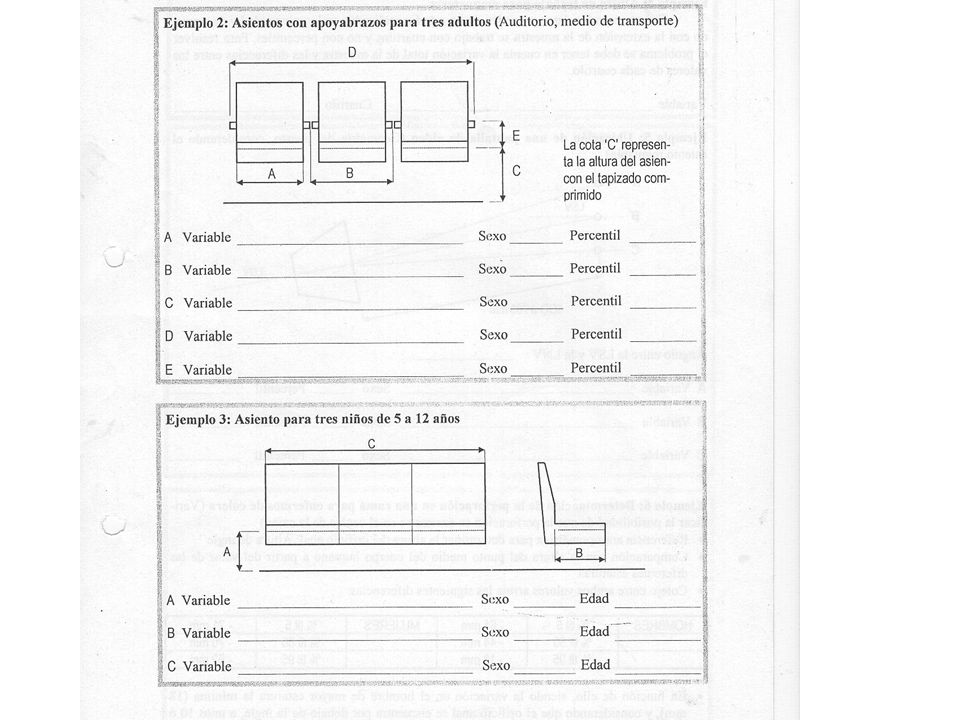

50 ANTROPOMETRÍA

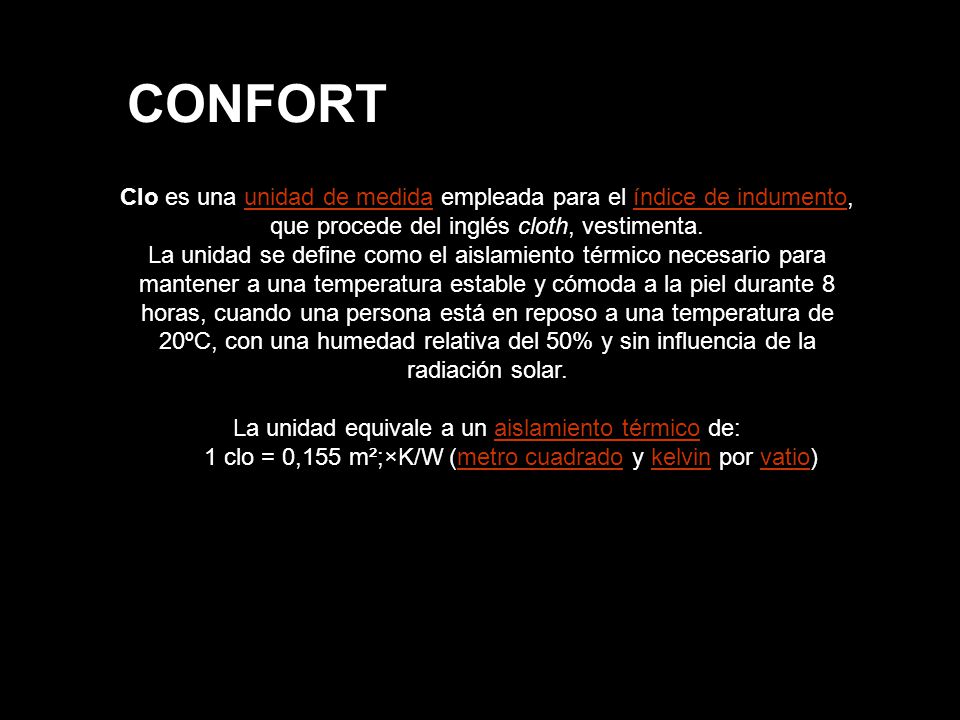

51                                                                                                        CONFORT Clo es una unidad de medida empleada para el índice de indumento, que procede del inglés cloth, vestimenta. La unidad se define como el aislamiento térmico necesario para mantener a una temperatura estable y cómoda a la piel durante 8 horas, cuando una persona está en reposo a una temperatura de 20ºC, con una humedad relativa del 50% y sin influencia de la radiación solar. La unidad equivale a un aislamiento térmico de: 1 clo = 0,155 m²;×K/W (metro cuadrado y kelvin por vatio)
