1 DIAGRAMAS DE FLUJO

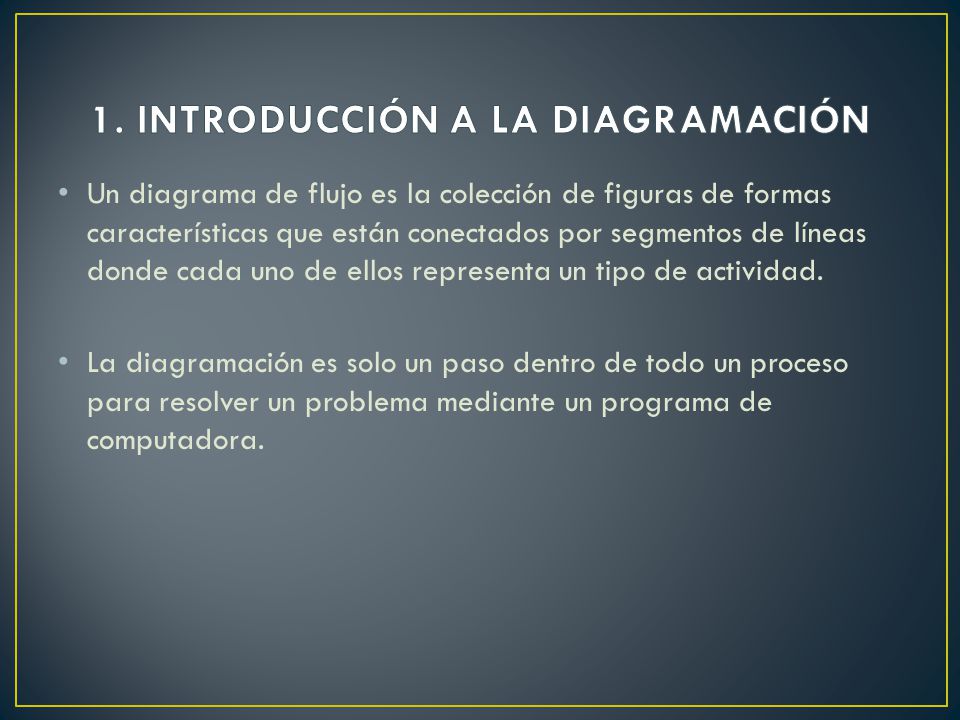

2 1. INTRODUCCIÓN A LA DIAGRAMACIÓN
Un diagrama de flujo es la colección de figuras de formas características que están conectados por segmentos de líneas donde cada uno de ellos representa un tipo de actividad. La diagramación es solo un paso dentro de todo un proceso para resolver un problema mediante un programa de computadora.

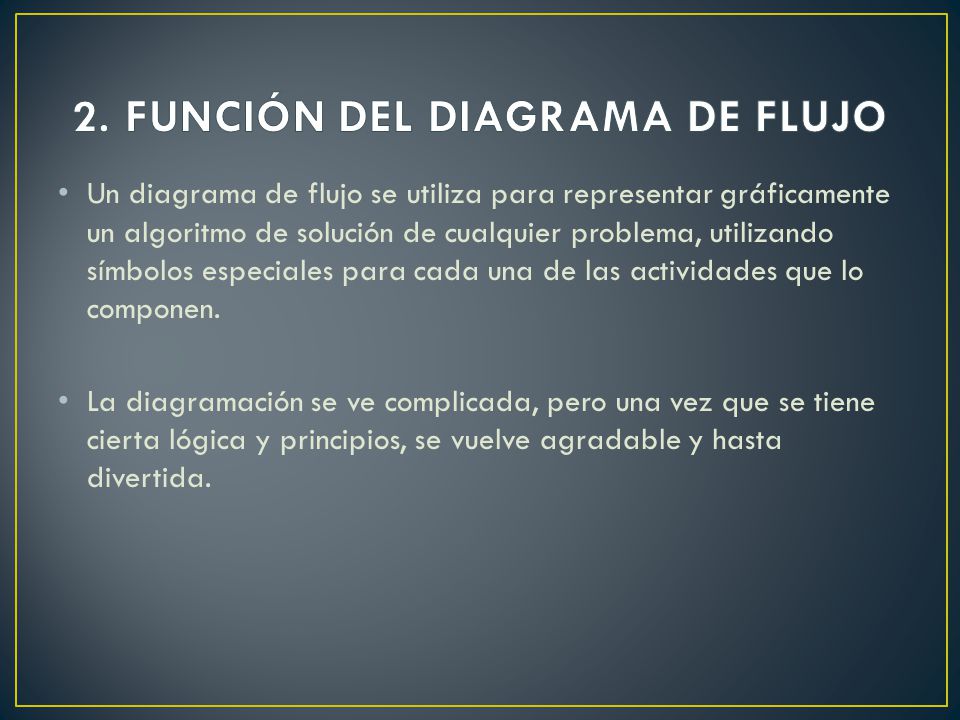

3 2. FUNCIÓN DEL DIAGRAMA DE FLUJO
Un diagrama de flujo se utiliza para representar gráficamente un algoritmo de solución de cualquier problema, utilizando símbolos especiales para cada una de las actividades que lo componen. La diagramación se ve complicada, pero una vez que se tiene cierta lógica y principios, se vuelve agradable y hasta divertida.

4 Símbolos de los diagramas de flujo

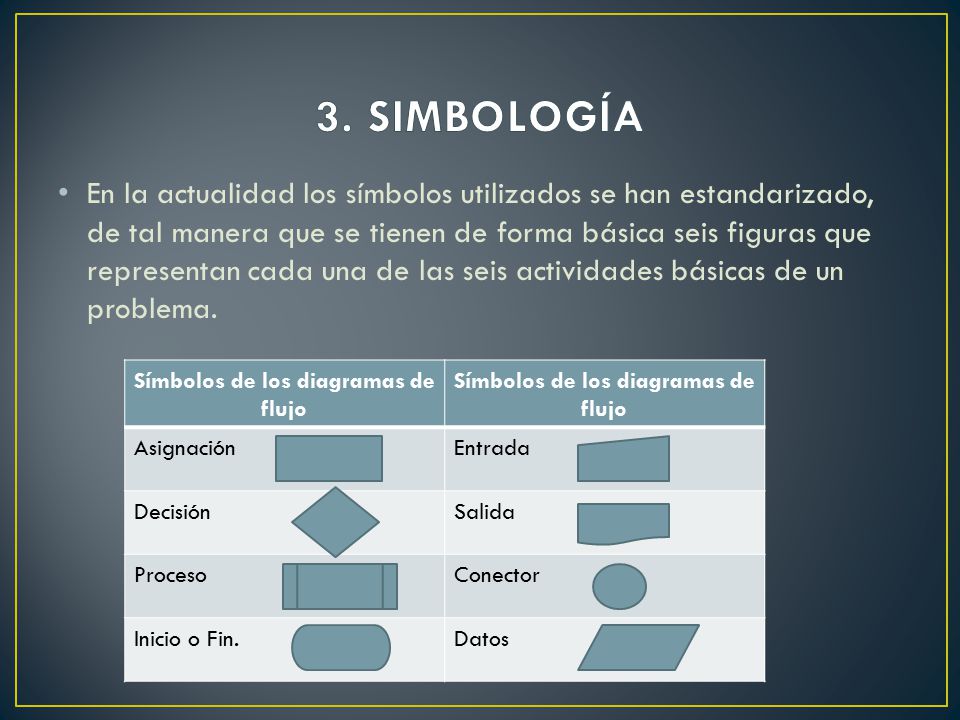

3. SIMBOLOGÍA En la actualidad los símbolos utilizados se han estandarizado, de tal manera que se tienen de forma básica seis figuras que representan cada una de las seis actividades básicas de un problema. Símbolos de los diagramas de flujo Asignación Entrada Decisión Salida Proceso Conector Inicio o Fin. Datos

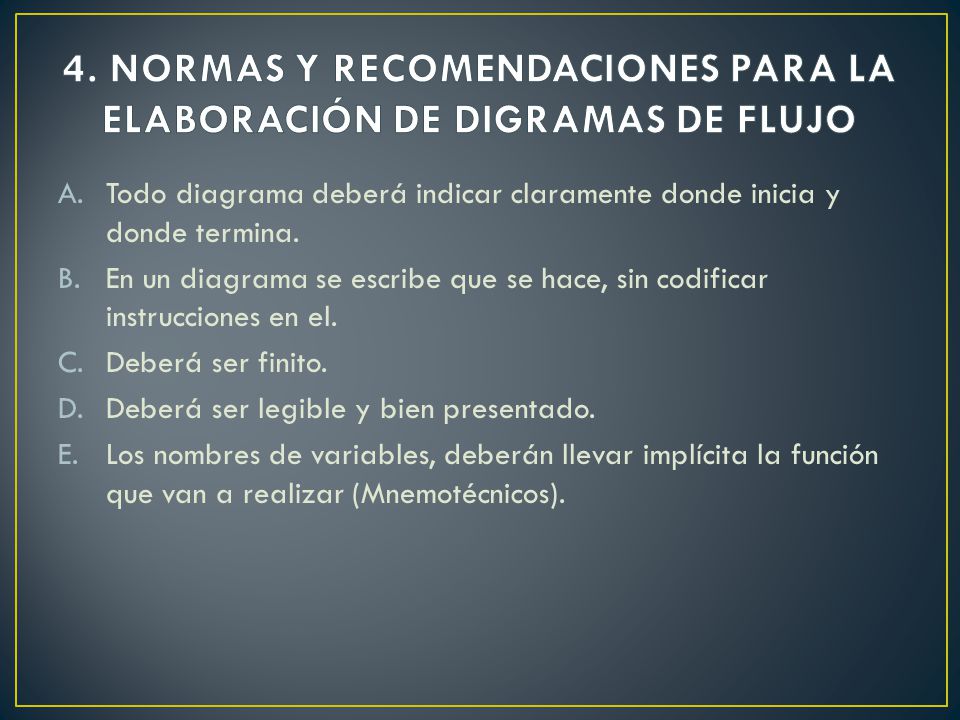

5 4. NORMAS Y RECOMENDACIONES PARA LA ELABORACIÓN DE DIGRAMAS DE FLUJO
Todo diagrama deberá indicar claramente donde inicia y donde termina. En un diagrama se escribe que se hace, sin codificar instrucciones en el. Deberá ser finito. Deberá ser legible y bien presentado. Los nombres de variables, deberán llevar implícita la función que van a realizar (Mnemotécnicos).

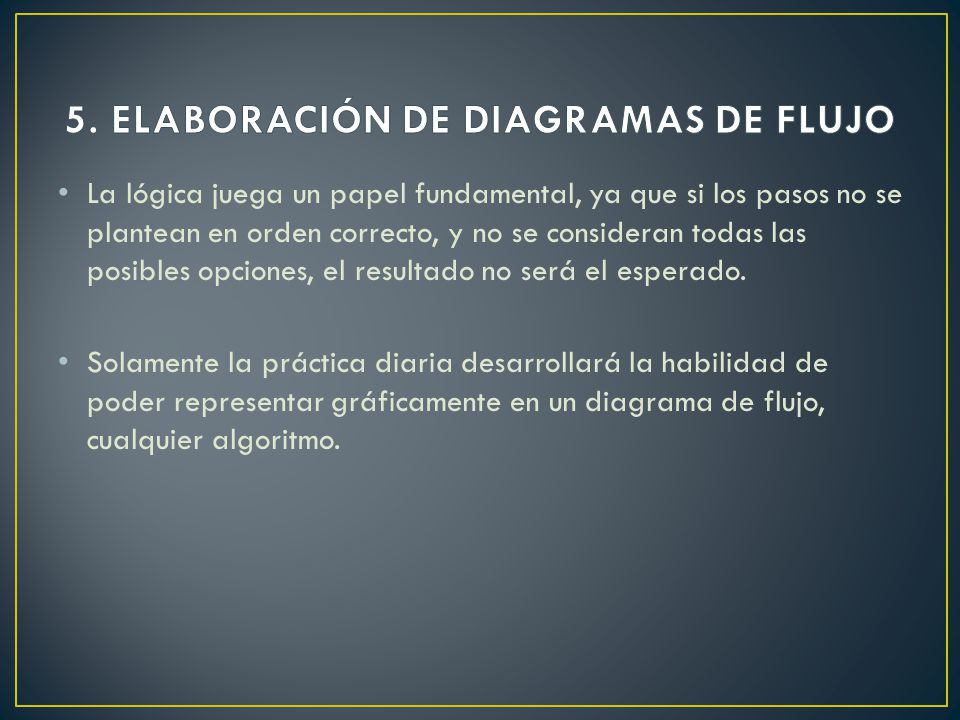

6 5. ELABORACIÓN DE DIAGRAMAS DE FLUJO
La lógica juega un papel fundamental, ya que si los pasos no se plantean en orden correcto, y no se consideran todas las posibles opciones, el resultado no será el esperado. Solamente la práctica diaria desarrollará la habilidad de poder representar gráficamente en un diagrama de flujo, cualquier algoritmo.
