Qué es el fuego? El fuego es una reacción química resultante de la combinación de una sustancia combustible con oxígeno y calor. UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

3 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

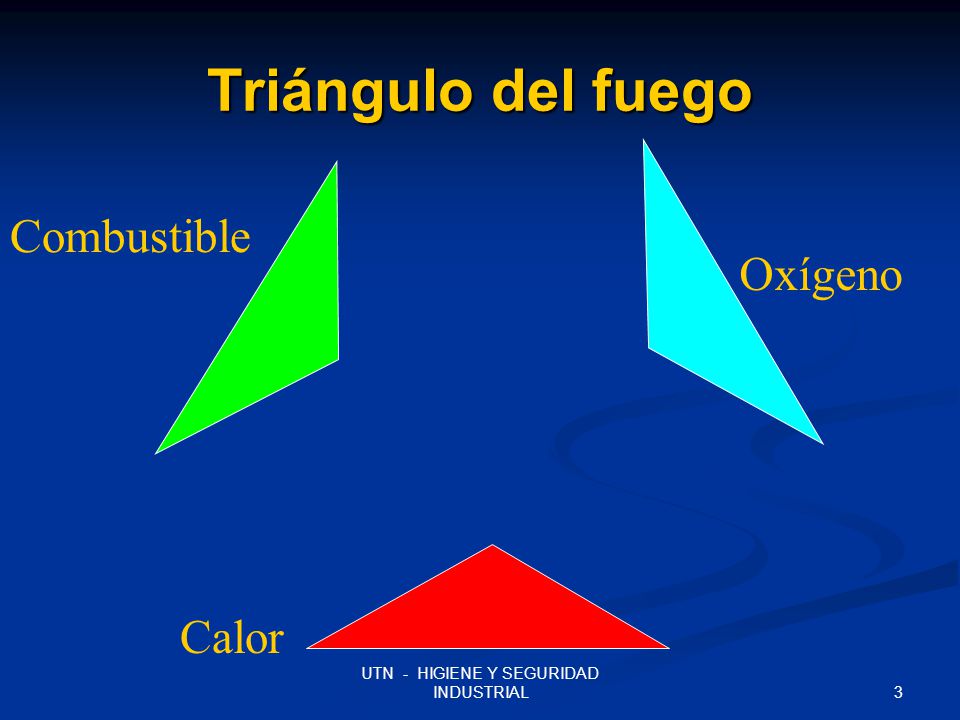

Triángulo del fuego Combustible Oxígeno Calor UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

4 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

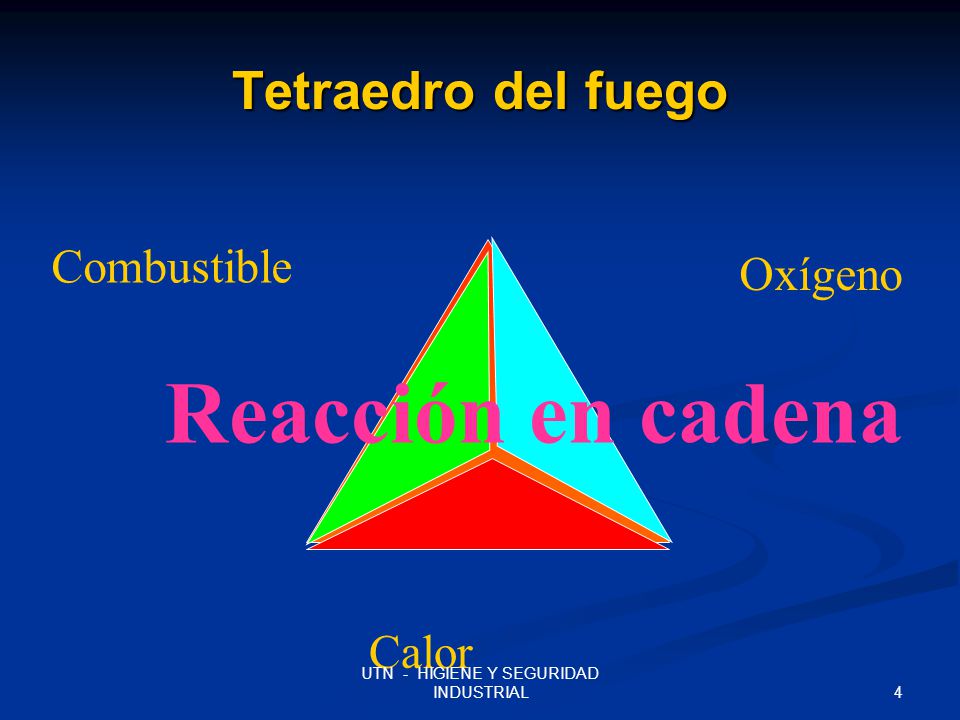

Tetraedro del fuego Combustible Oxígeno Reacción en cadena Calor UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

5 ( National Fire Protection Association )

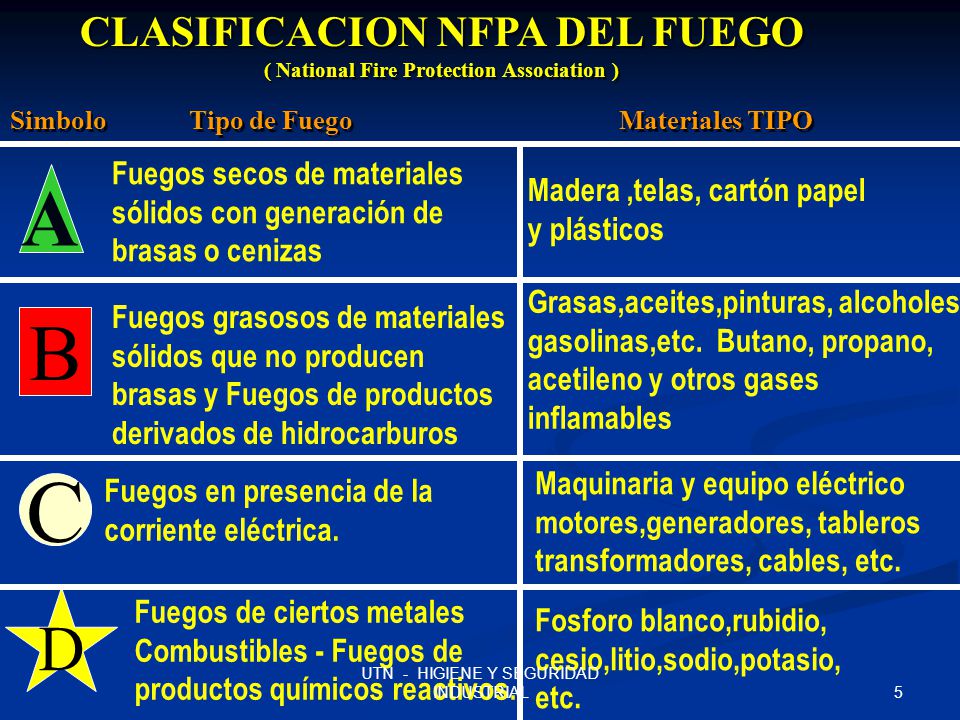

CLASIFICACION NFPA DEL FUEGO ( National Fire Protection Association ) Simbolo Tipo de Fuego Materiales TIPO Fuegos secos de materiales sólidos con generación de brasas o cenizas A Madera ,telas, cartón papel y plásticos Grasas,aceites,pinturas, alcoholes, gasolinas,etc. Butano, propano, acetileno y otros gases inflamables Fuegos grasosos de materiales sólidos que no producen brasas y Fuegos de productos derivados de hidrocarburos B Maquinaria y equipo eléctrico motores,generadores, tableros transformadores, cables, etc. Fuegos en presencia de la corriente eléctrica. C D Fuegos de ciertos metales Combustibles - Fuegos de productos químicos reactivos. Fosforo blanco,rubidio, cesio,litio,sodio,potasio, etc. UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

6 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

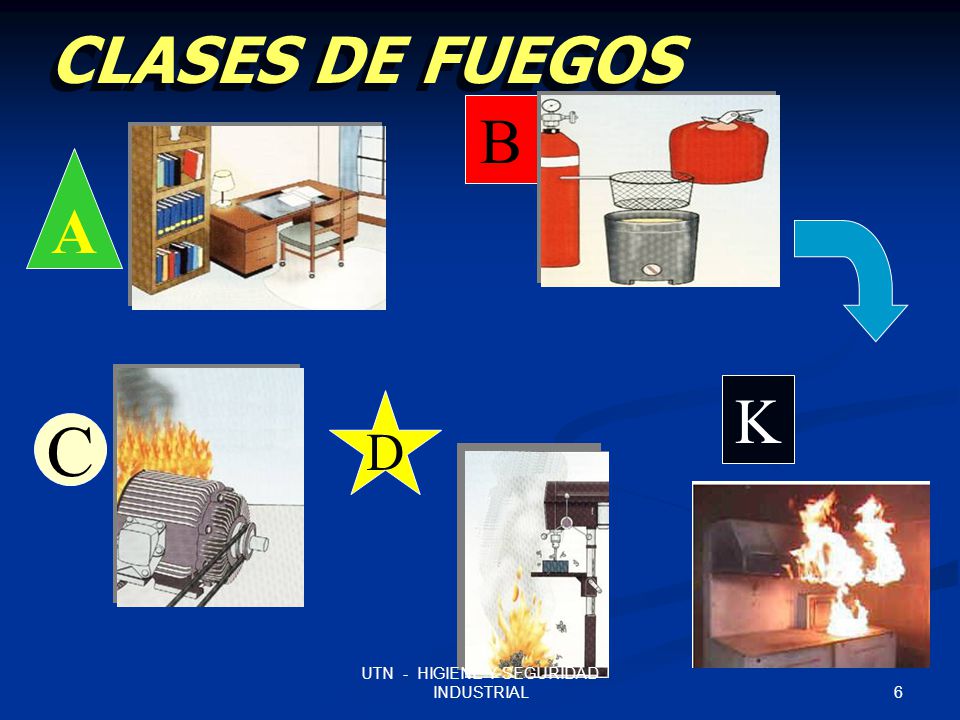

CLASES DE FUEGOS B A K D C UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

7 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

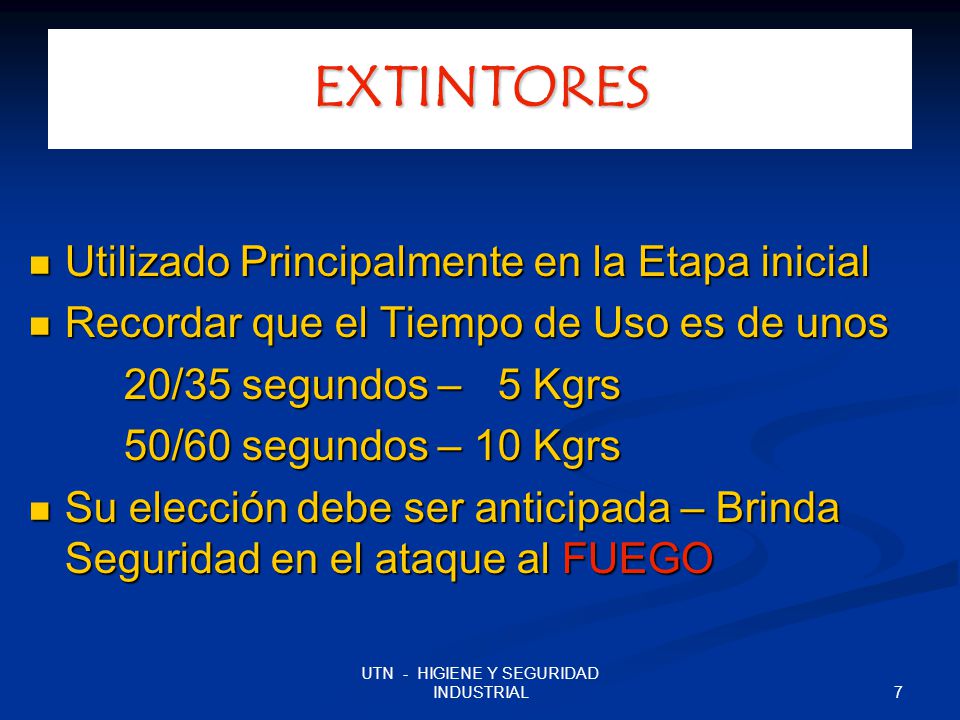

EXTINTORES Utilizado Principalmente en la Etapa inicial Recordar que el Tiempo de Uso es de unos 20/35 segundos – 5 Kgrs 50/60 segundos – 10 Kgrs Su elección debe ser anticipada – Brinda Seguridad en el ataque al FUEGO UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

8 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

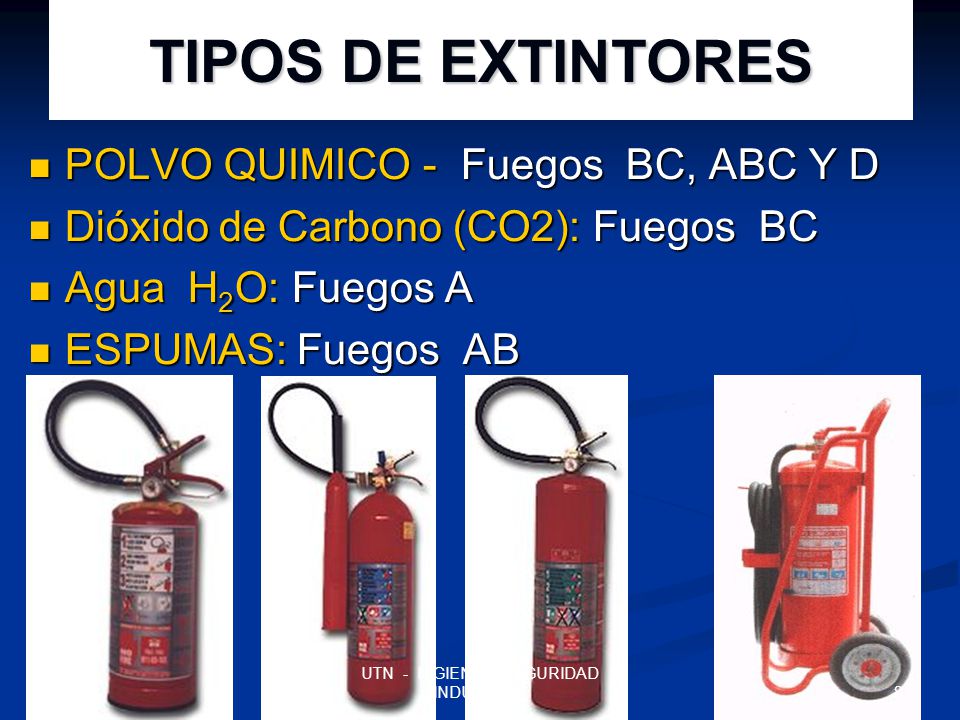

TIPOS DE EXTINTORES POLVO QUIMICO - Fuegos BC, ABC Y D Dióxido de Carbono (CO2): Fuegos BC Agua H2O: Fuegos A ESPUMAS: Fuegos AB UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

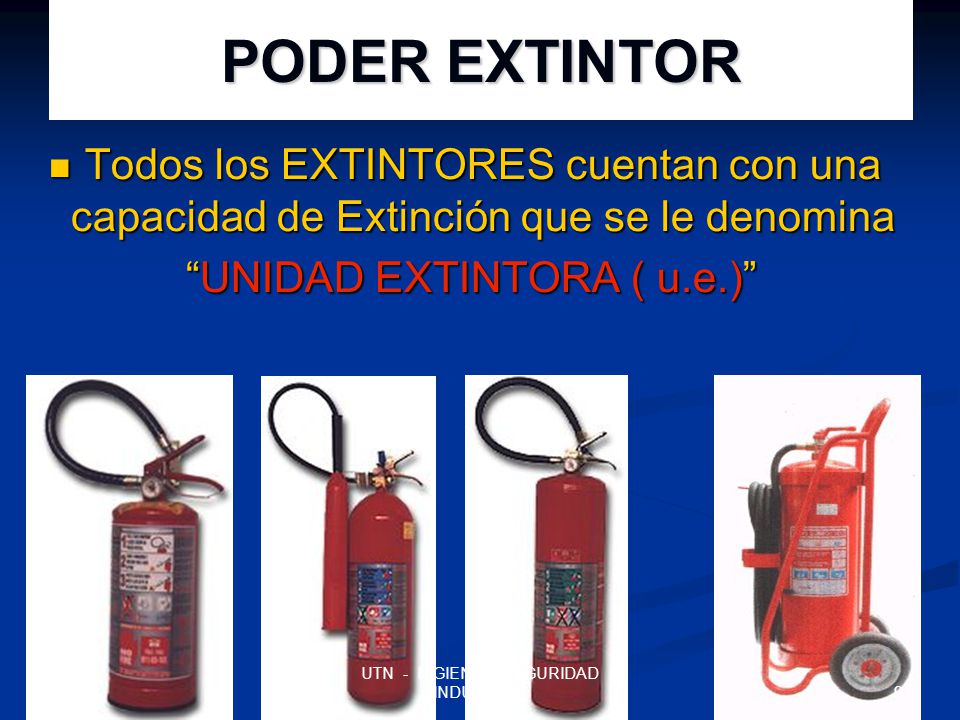

9 PODER EXTINTOR Todos los EXTINTORES cuentan con una capacidad de Extinción que se le denomina “UNIDAD EXTINTORA ( u.e.)” UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

10 PODER EXTINTOR : CLASE A

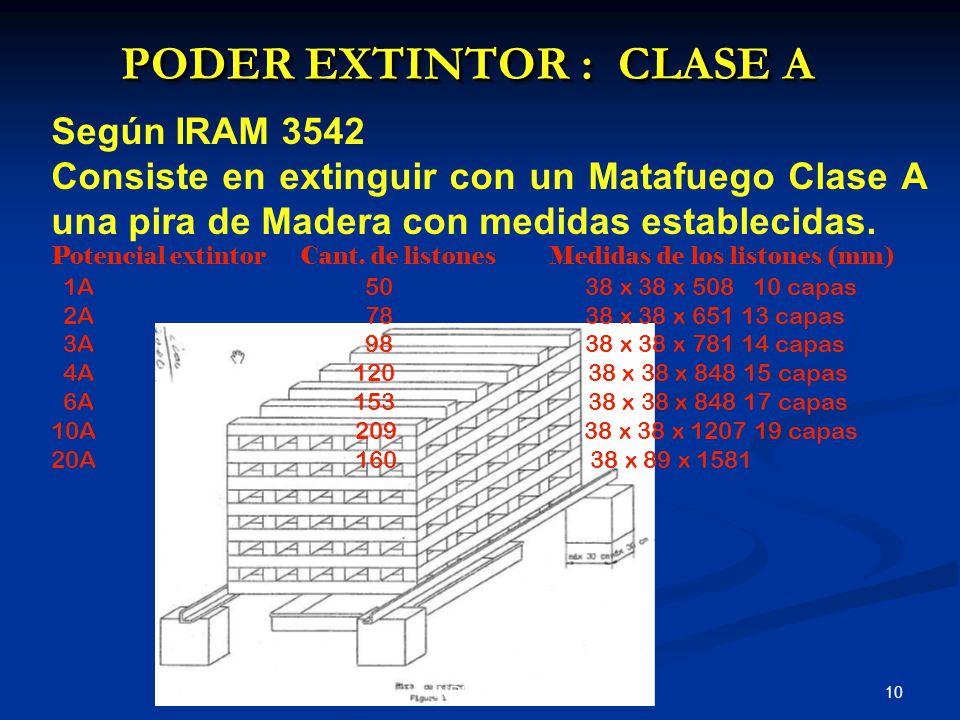

Según IRAM 3542 Consiste en extinguir con un Matafuego Clase A una pira de Madera con medidas establecidas. Potencial extintor Cant. de listones Medidas de los listones (mm) 1A x 38 x capas 2A x 38 x capas 3A x 38 x capas 4A x 38 x capas 6A x 38 x capas 10A x 38 x capas 20A x 89 x 1581 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

11 PODER EXTINTOR : CLASE B

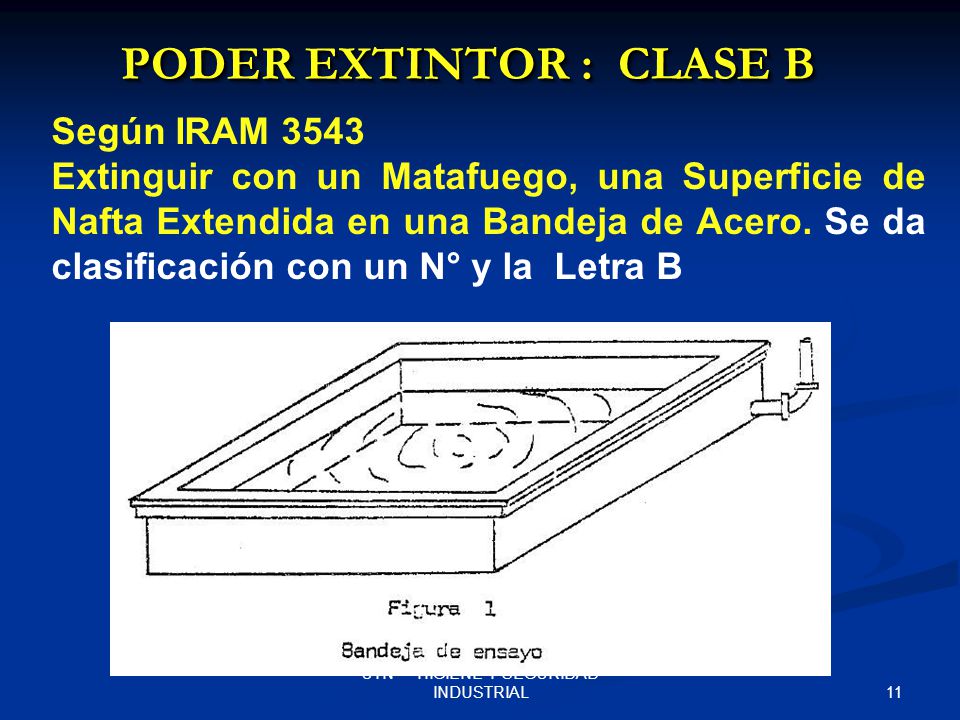

Según IRAM 3543 Extinguir con un Matafuego, una Superficie de Nafta Extendida en una Bandeja de Acero. Se da clasificación con un N° y la Letra B UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

12 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

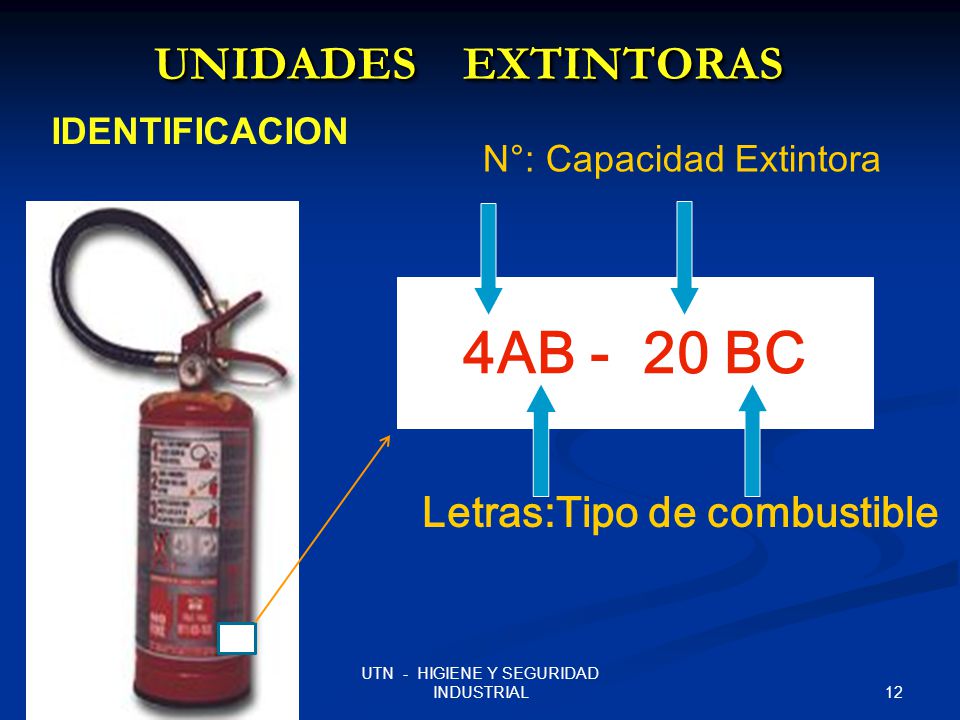

UNIDADES EXTINTORAS IDENTIFICACION N°: Capacidad Extintora 4AB BC Letras:Tipo de combustible UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

13 EXTINTORES Características Normales ABC x 5 --------- 4AB - 20 BC
AGUA x A CO2 x 3, BC HALON x 2, BC UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

14 CALCULO DE UNIDADES EXTINTORAS

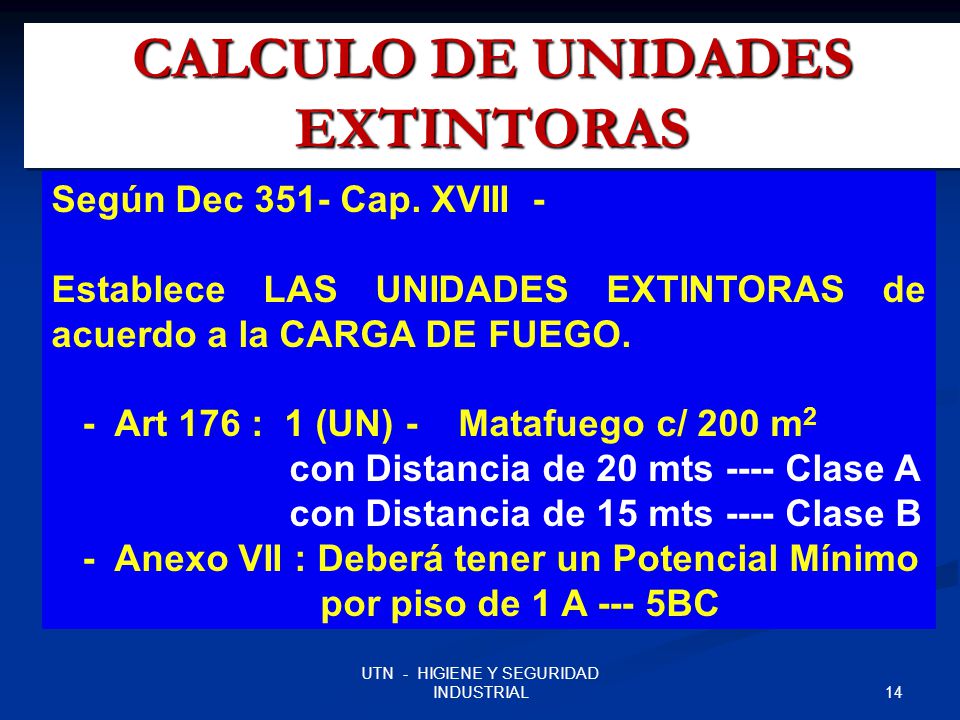

Según Dec 351- Cap. XVIII - Establece LAS UNIDADES EXTINTORAS de acuerdo a la CARGA DE FUEGO. - Art 176 : 1 (UN) - Matafuego c/ 200 m2 con Distancia de 20 mts ---- Clase A con Distancia de 15 mts ---- Clase B - Anexo VII : Deberá tener un Potencial Mínimo por piso de 1 A --- 5BC UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

15 CALCULO DE UNIDADES EXTINTORAS
Según IRAM 3517 y la Cámara de Aseguradores contra Incendios Consideran conveniente la aplicación de: 60% debe cubrir el fuego tipo A Riesgos Clase A % debe cubrir el fuego tipo BC 200 m u.e. 60% debe cubrir el fuego tipo B Riesgos Clase B % debe cubrir el fuego tipo BC UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

16 Ejemplo de calculo de u.e.

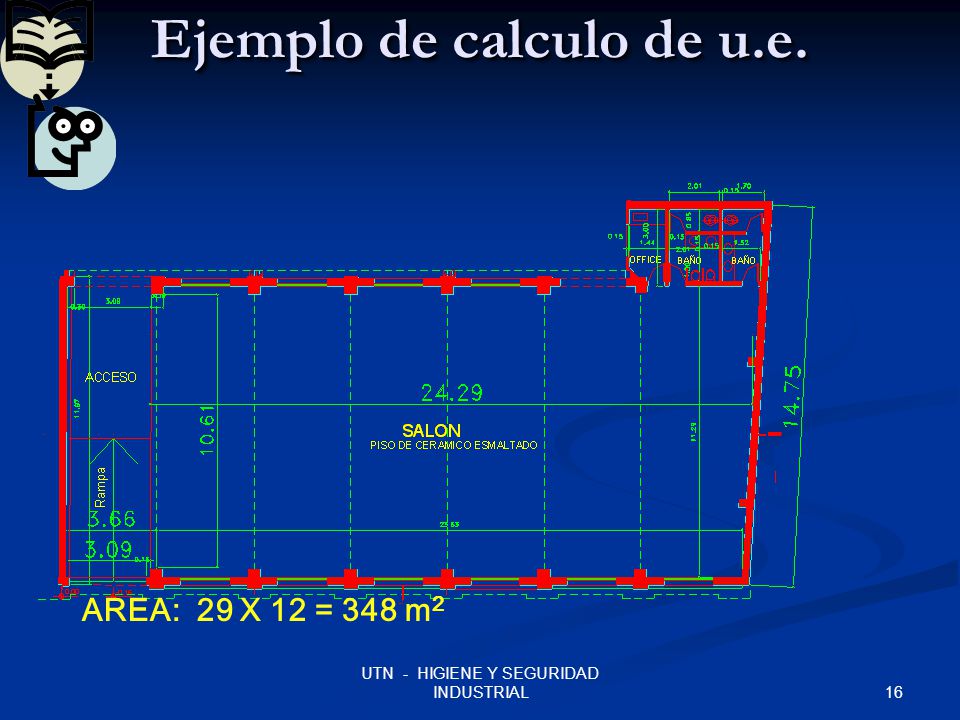

AREA: 29 X 12 = 348 m2 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

17 Ejemplo de calculo de u.e.

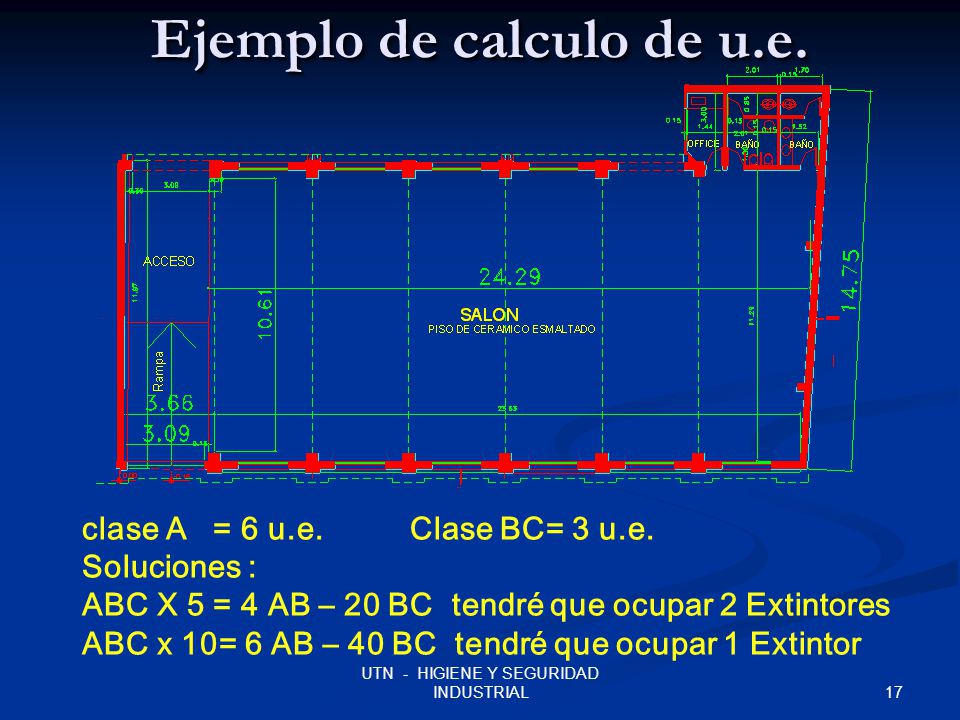

clase A = 6 u.e Clase BC= 3 u.e. Soluciones : ABC X 5 = 4 AB – 20 BC tendré que ocupar 2 Extintores ABC x 10= 6 AB – 40 BC tendré que ocupar 1 Extintor UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

18 UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

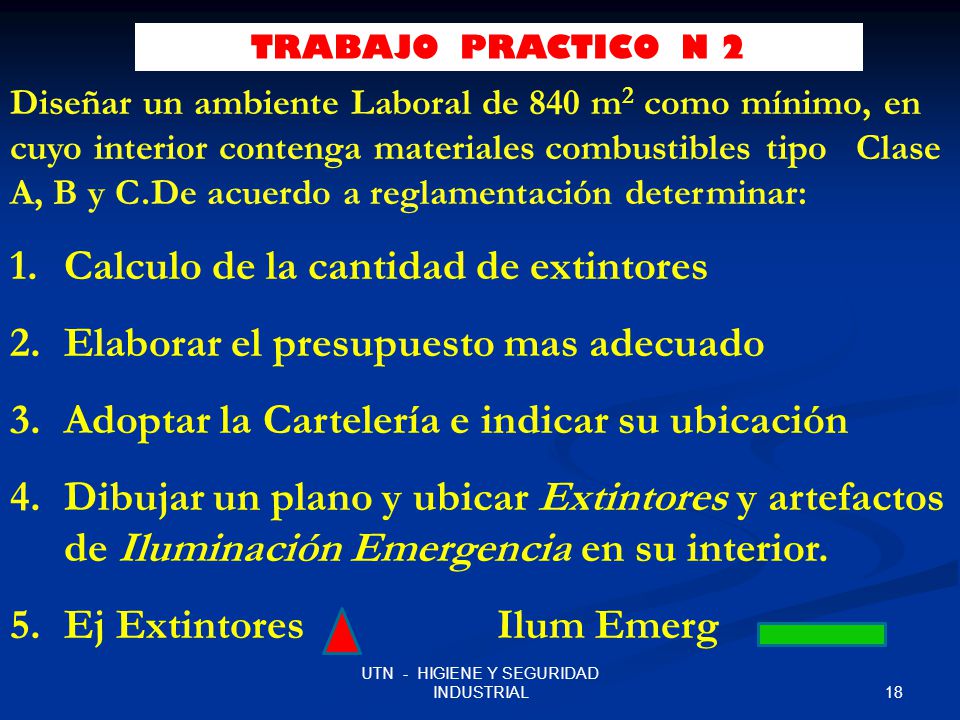

TRABAJO PRACTICO N 2 Diseñar un ambiente Laboral de 840 m2 como mínimo, en cuyo interior contenga materiales combustibles tipo Clase A, B y C.De acuerdo a reglamentación determinar: Calculo de la cantidad de extintores Elaborar el presupuesto mas adecuado Adoptar la Cartelería e indicar su ubicación Dibujar un plano y ubicar Extintores y artefactos de Iluminación Emergencia en su interior. Ej Extintores Ilum Emerg UTN - HIGIENE Y SEGURIDAD INDUSTRIAL

19 Trabajo para ser realizado por 2 alumnos como máximo.
Adopte el Criterio mas Seguro. FIN de la Primer Sección UTN - HIGIENE Y SEGURIDAD INDUSTRIAL
