TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN I

Presentación del tema: "TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN I"— Transcripción de la presentación:

1 TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN I

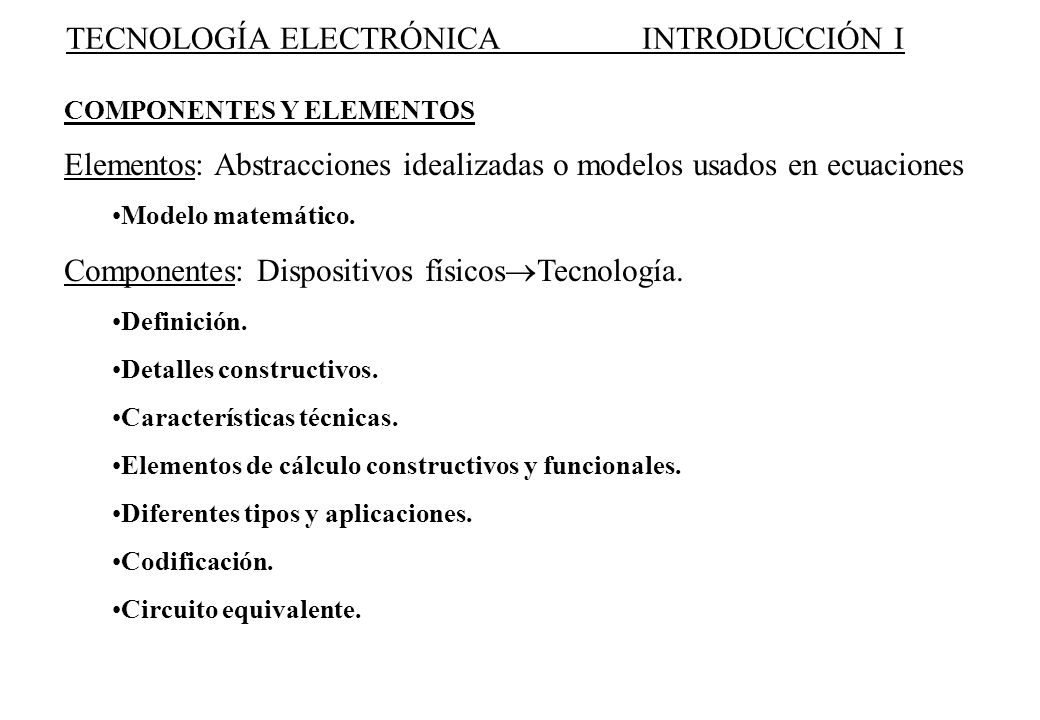

COMPONENTES Y ELEMENTOS Elementos: Abstracciones idealizadas o modelos usados en ecuaciones Modelo matemático. Componentes: Dispositivos físicosTecnología. Definición. Detalles constructivos. Características técnicas. Elementos de cálculo constructivos y funcionales. Diferentes tipos y aplicaciones. Codificación. Circuito equivalente.

2 TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN II

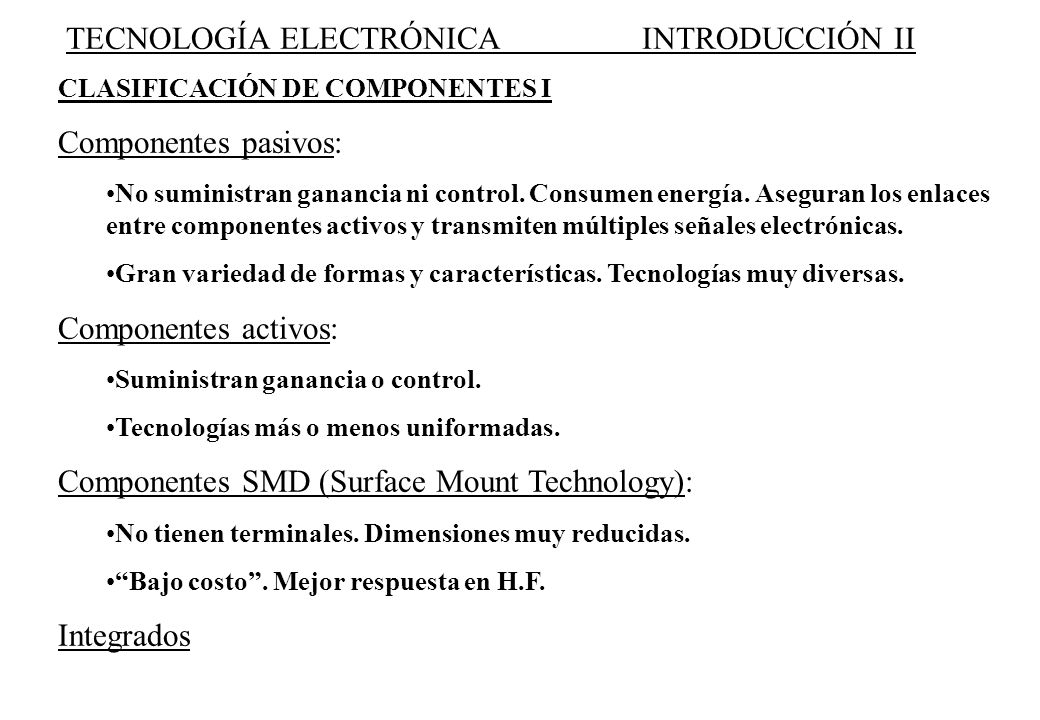

CLASIFICACIÓN DE COMPONENTES I Componentes pasivos: No suministran ganancia ni control. Consumen energía. Aseguran los enlaces entre componentes activos y transmiten múltiples señales electrónicas. Gran variedad de formas y características. Tecnologías muy diversas. Componentes activos: Suministran ganancia o control. Tecnologías más o menos uniformadas. Componentes SMD (Surface Mount Technology): No tienen terminales. Dimensiones muy reducidas. “Bajo costo”. Mejor respuesta en H.F. Integrados

3 TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN III

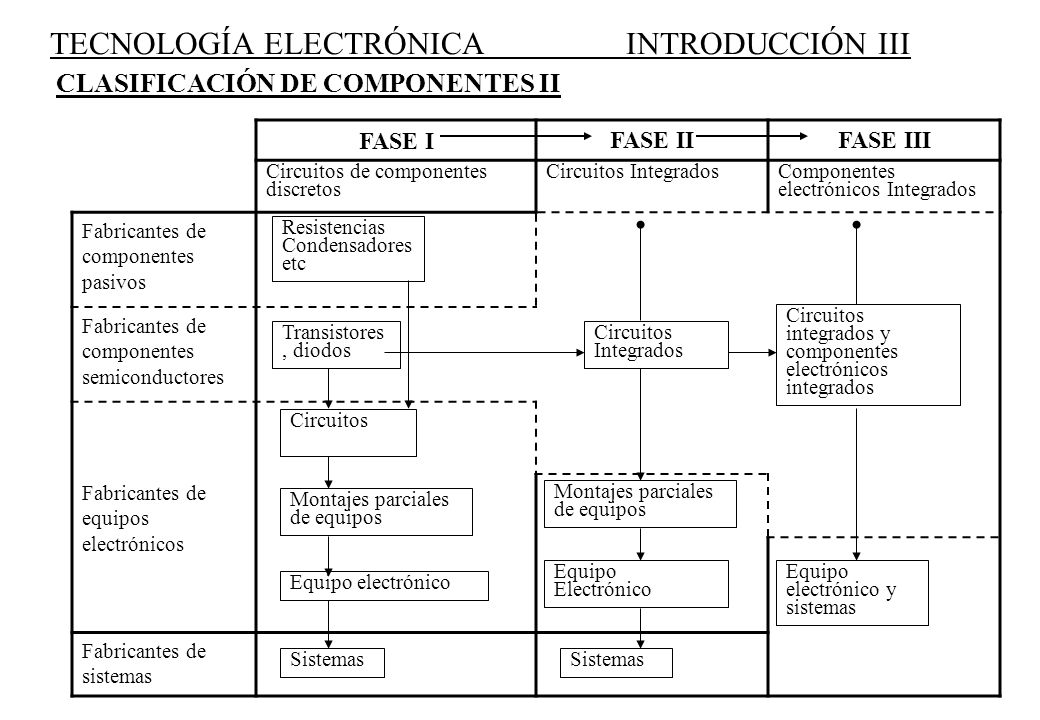

CLASIFICACIÓN DE COMPONENTES II FASE I FASE II FASE III Circuitos de componentes discretos Circuitos Integrados Componentes electrónicos Integrados Fabricantes de componentes pasivos Fabricantes de componentes semiconductores Fabricantes de equipos electrónicos Fabricantes de sistemas Resistencias Condensadores etc Circuitos integrados y componentes electrónicos integrados Transistores, diodos Circuitos Integrados Circuitos Montajes parciales de equipos Montajes parciales de equipos Equipo Electrónico Equipo electrónico y sistemas Equipo electrónico Sistemas Sistemas

4 TECNOLOGÍA ELECTRÓNICA INTRODUCCIÓN IV

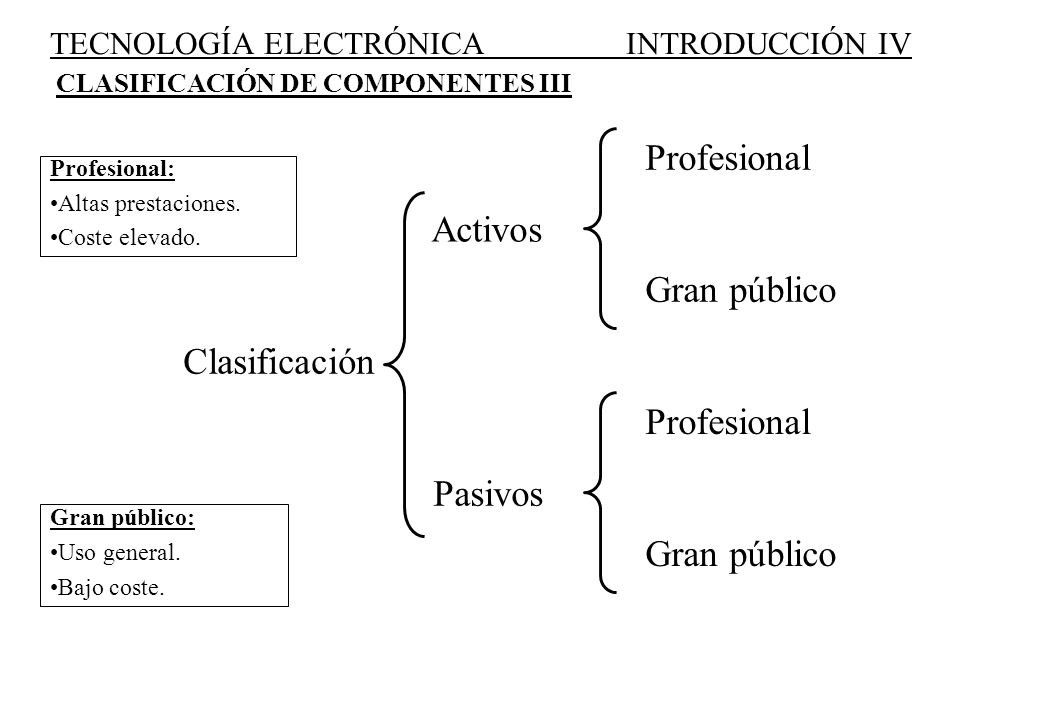

CLASIFICACIÓN DE COMPONENTES III Clasificación Activos Profesional Gran público Pasivos Profesional: Altas prestaciones. Coste elevado. Gran público: Uso general. Bajo coste.
