1 CIRCUITOS BASICOS Ing. Jhonnathan Quintero V.
Blog: paemsjq.wordpress.com

2 QUE ES ELECTRICIDAD Del griego elektron
Es un fenómeno físico cuyo origen son las cargas eléctricas y cuya energía se manifiesta en fenómenos mecánicos, térmicos, luminosos y químicos, etc.

3 QUE ES ELECTRONICA La electrónica es el campo de la ingeniería y de la física aplicada relativo al diseño y aplicación de dispositivos por lo general circuitos electrónicos, Generación Transmisión Recepción Almacenamiento de información

4 ELECTRICIDAD VS. ELECTRONICA
Electrónica Altos voltajes (110 – 220 ) VAC Bajos voltajes 5 – 12 V Corrientes Altas 15 Amp. Corrientes Bajas 1 Amp. Uso en electrodomesticos Nevera, T.V, Licuadora, Luz Domestica etc. Uso en dispositivos pequeños GPS, Celulares, Computadores, Ipad, etc. Onda Línea Recta

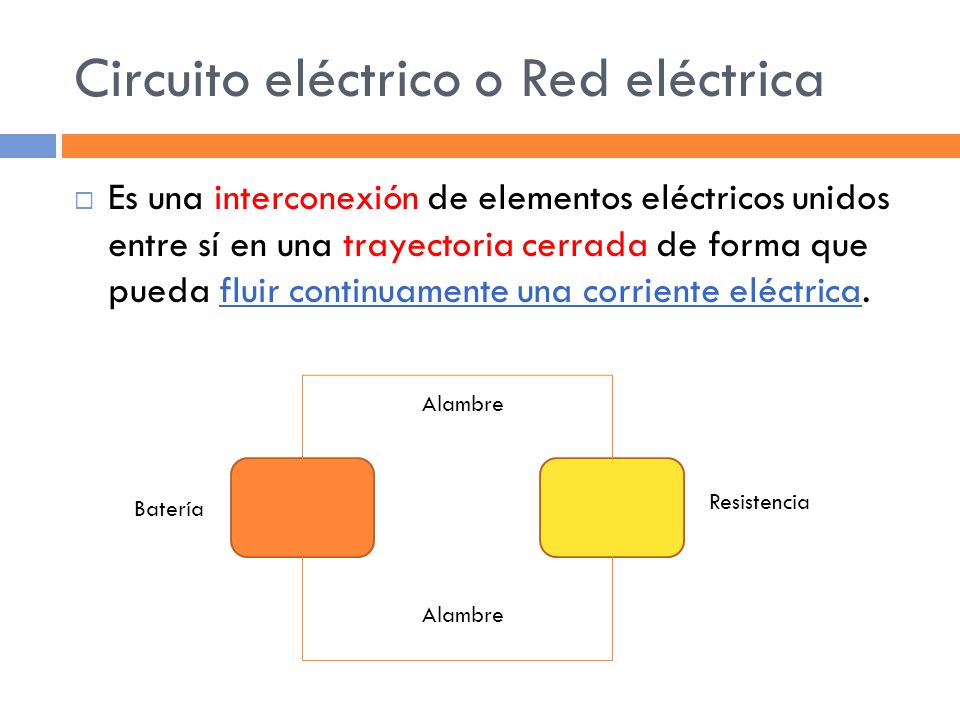

5 Circuito eléctrico o Red eléctrica
Es una interconexión de elementos eléctricos unidos entre sí en una trayectoria cerrada de forma que pueda fluir continuamente una corriente eléctrica. Alambre Resistencia Batería Alambre

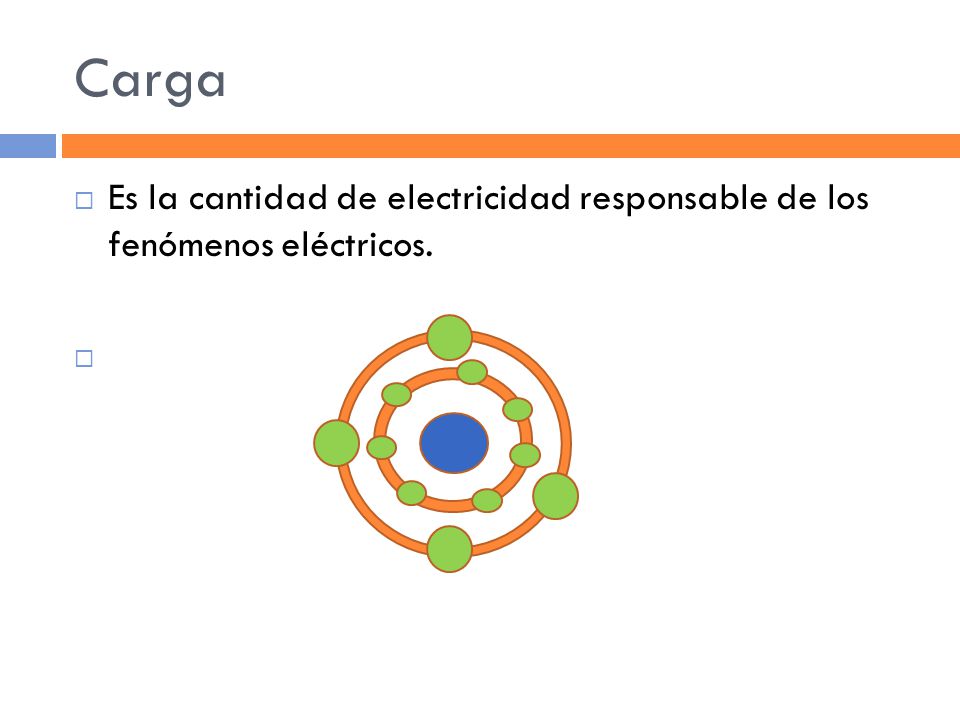

6 Carga Es la cantidad de electricidad responsable de los fenómenos eléctricos.

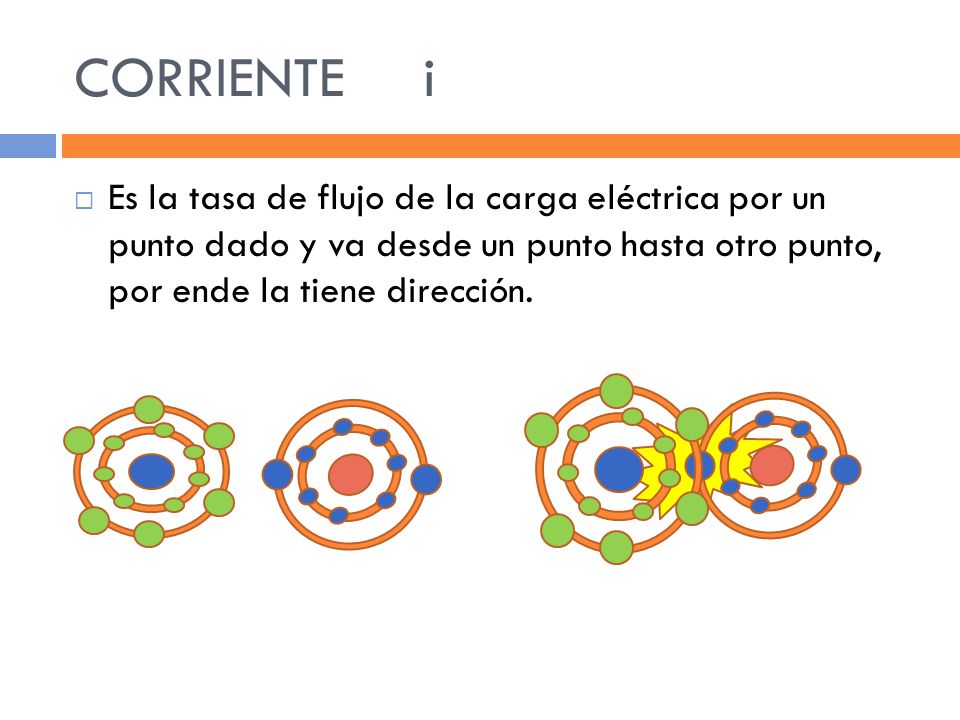

7 CORRIENTE i Es la tasa de flujo de la carga eléctrica por un punto dado y va desde un punto hasta otro punto, por ende la tiene dirección.

8 Corriente i Corriente Directa, i : Es una corriente de magnitud Constante Corriente Variable en el tiempo i(t), puede tomar forma de Rampa, Senoide o Exponencial.

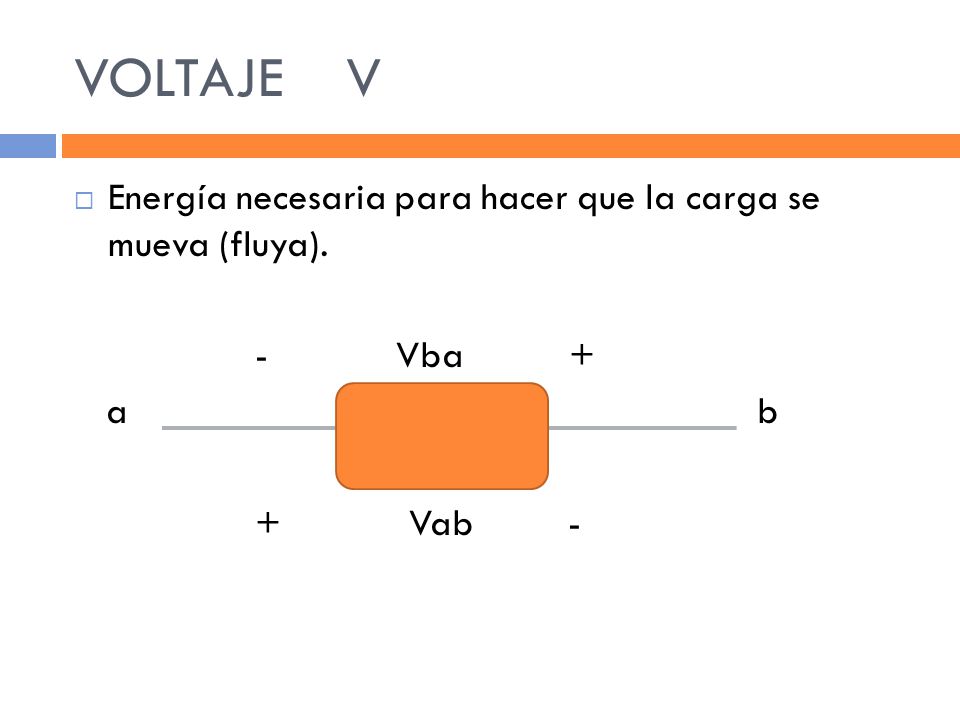

9 VOLTAJE V Energía necesaria para hacer que la carga se mueva (fluya).
Vba a b Vab

10 Elementos de circuito Activos y Pasivos
Un elemnto Activo es capaz de suministrar energia Un elemnto pasivo absorve energia

11 Resistencia R La propiedad de un material de resistir, el flujo de corriente se llama resistividad p, los materiales que son aislantes electricos tienen una alta resisitividad, los buenos conductores tienen una baja resistividad. Cobre Cu excelente conductor eléctrico Silicio Si Resistencia, Semiconductor Poliestireno Resistencia

12 POTENCIA La cantidad de energía entregada o absorbida en cierto tiempo. P = i * V Potencia Absorbida por el elemento ejm1. Luminosidad de un bombillo 100Watts Potencia de un carro Hp Potencia Suministrada es lo proporcionada por las fuentes de voltaje y de corriente a los elementos pasivos del sistema.

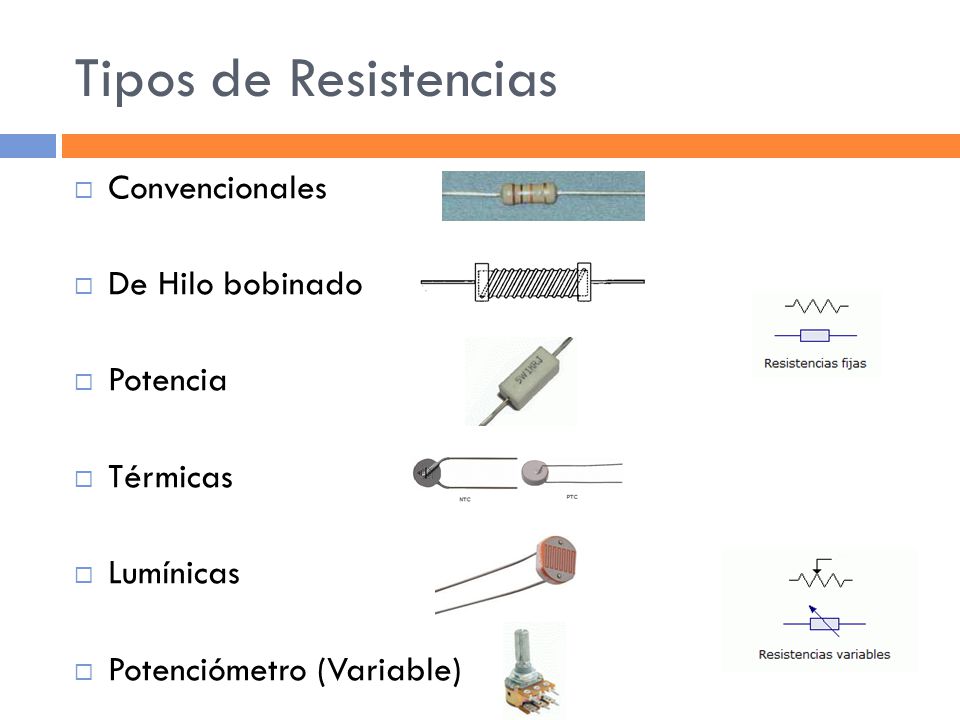

13 Tipos de Resistencias Convencionales De Hilo bobinado Potencia
Térmicas Lumínicas Potenciómetro (Variable)
