2 CAMPO ELÉCTRICO Un campo eléctrico se ve representado por un modelo que describe la interacción entre cuerpos y sistemas con propiedades de naturaleza eléctrica. Cuadrado con cargas en sus vértices: En el cuadrado se tienen 2 protones y 2 electrones con: a = 10 Amstrongs, y se debe calcular el campo eléctrico en el centro del cubo. Por ley de Colulomb tenemos: Calculando la distancia al centro del cuadrado tenemos: La componente horizontal es nula. La componente Horizontal es:

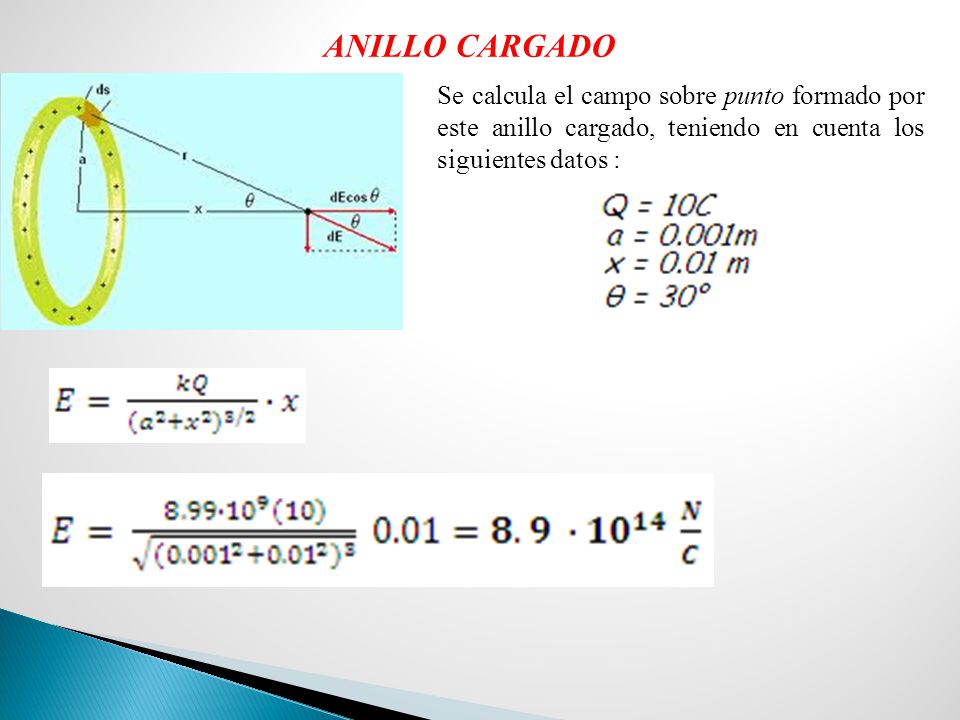

3 ANILLO CARGADO Se calcula el campo sobre punto formado por este anillo cargado, teniendo en cuenta los siguientes datos :

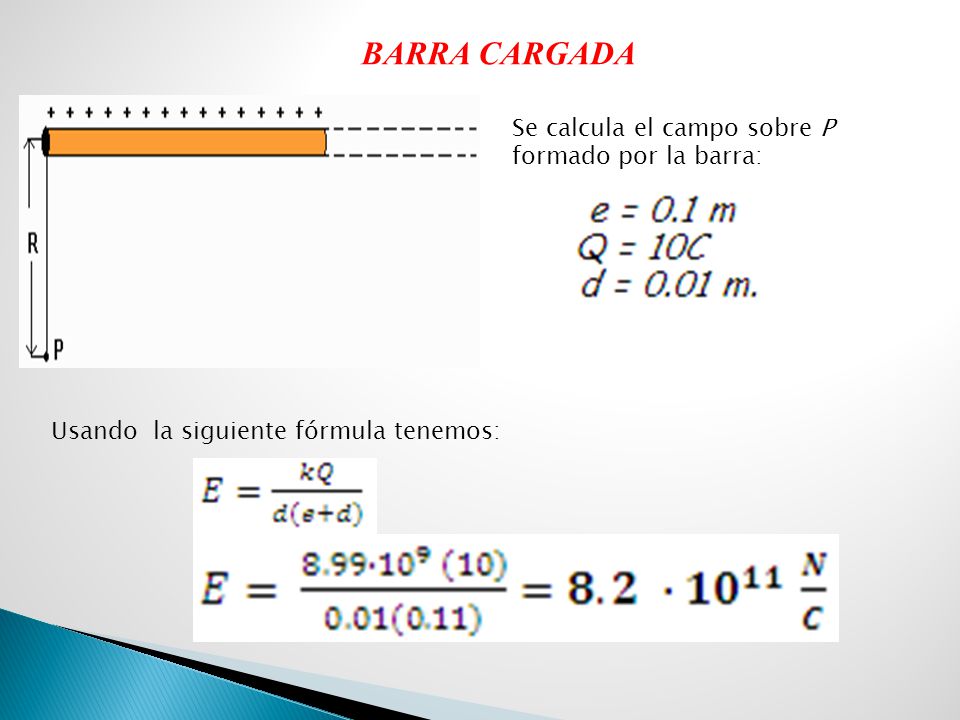

4 BARRA CARGADA Se calcula el campo sobre P formado por la barra: Usando la siguiente fórmula tenemos:

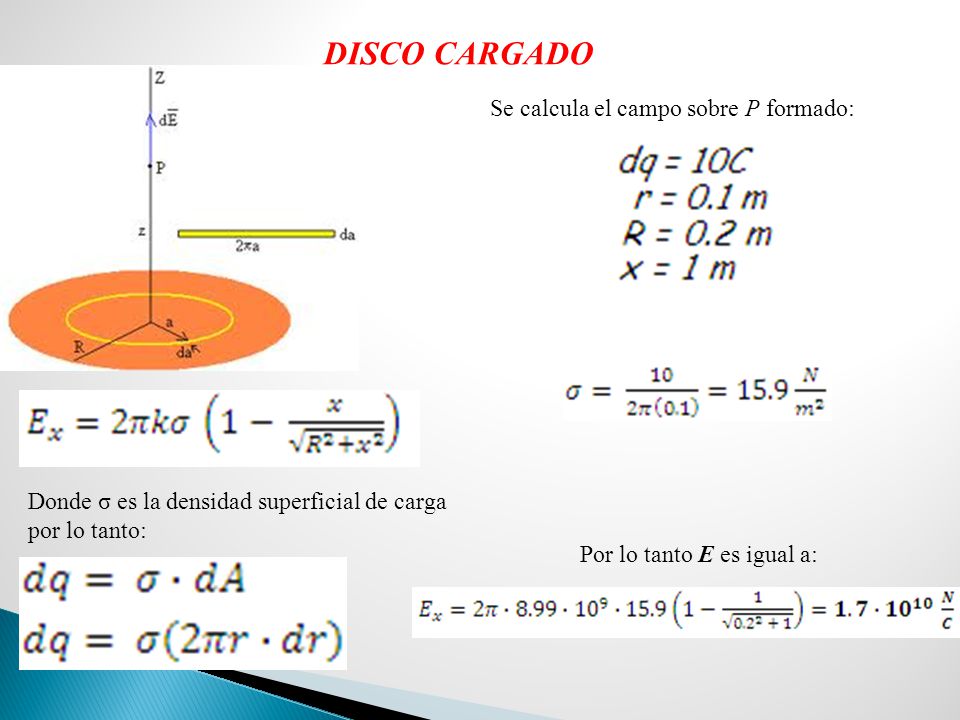

5 DISCO CARGADO Se calcula el campo sobre P formado: Donde σ es la densidad superficial de carga por lo tanto: Por lo tanto E es igual a:

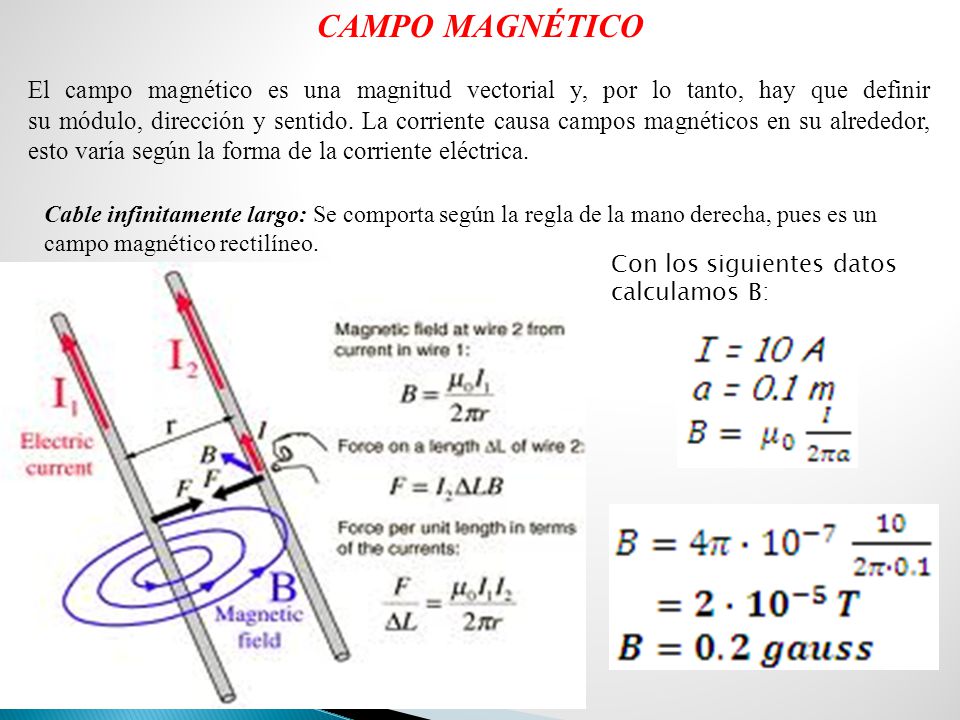

6 CAMPO MAGNÉTICO El campo magnético es una magnitud vectorial y, por lo tanto, hay que definir su módulo, dirección y sentido. La corriente causa campos magnéticos en su alrededor, esto varía según la forma de la corriente eléctrica. Cable infinitamente largo: Se comporta según la regla de la mano derecha, pues es un campo magnético rectilíneo. Con los siguientes datos calculamos B:

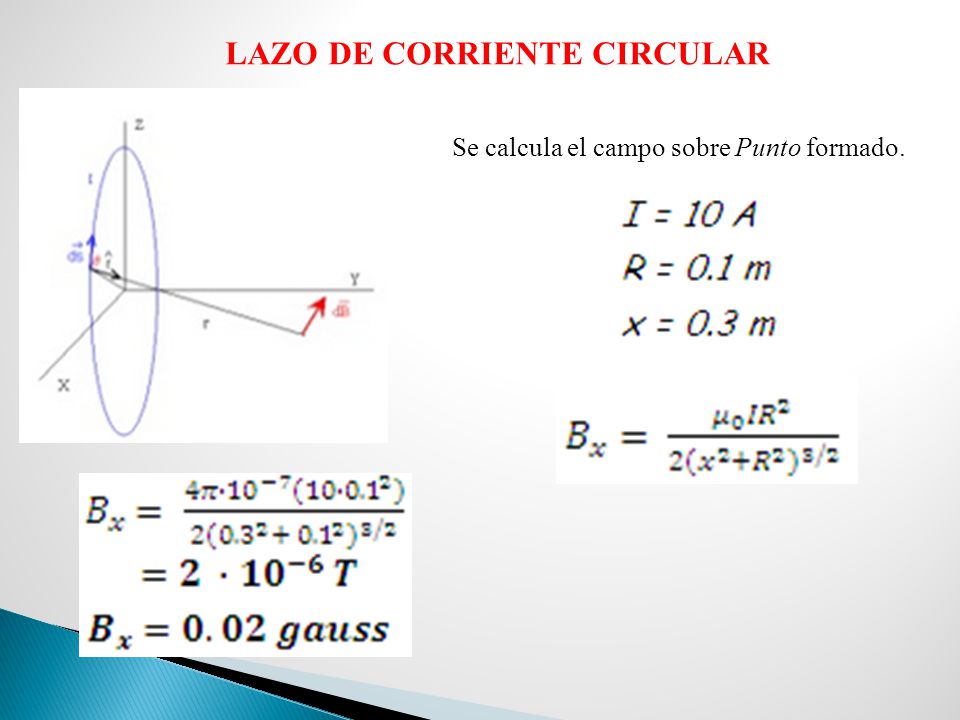

7 LAZO DE CORRIENTE CIRCULAR Se calcula el campo sobre Punto formado.

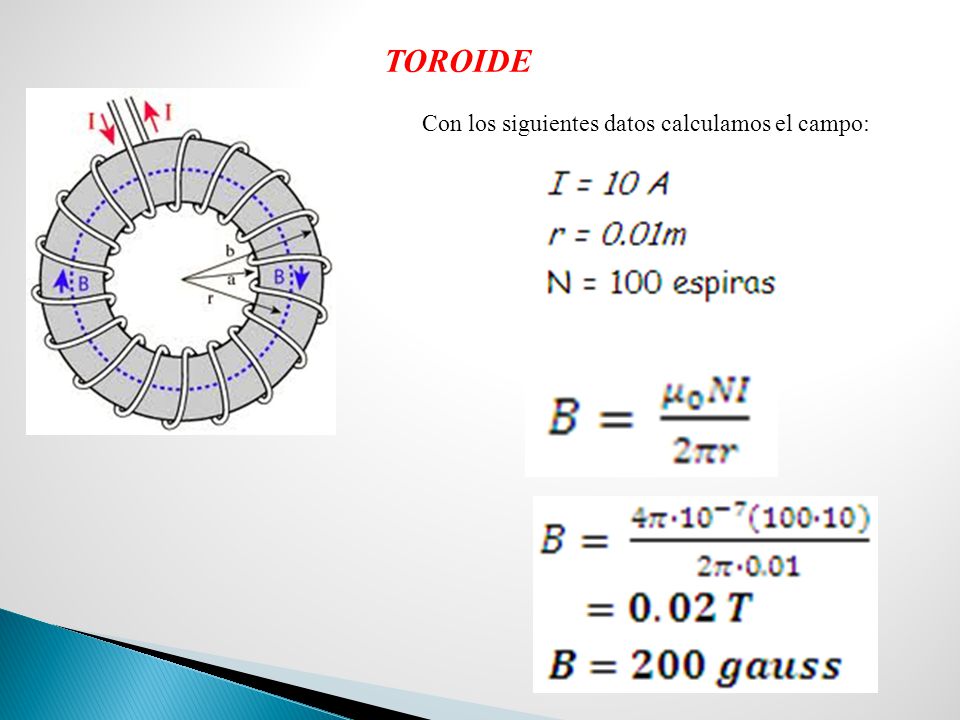

8 TOROIDE Con los siguientes datos calculamos el campo:

9 SOLENOIDE Funciona con la regla de la mano derecha, con los siguientes datos calculamos el campo:
