CÁLCULO DE LOS VALORES fh y To POR REGRESIÓN LINEAL

Presentación del tema: "CÁLCULO DE LOS VALORES fh y To POR REGRESIÓN LINEAL"— Transcripción de la presentación:

1 CÁLCULO DE LOS VALORES fh y To POR REGRESIÓN LINEAL
Ingeniería de Alimentos I Prof. M.C. Ma. Luisa Colina Irezabal CÁLCULO DE LOS VALORES fh y To de la curva de calentamiento POR REGRESIÓN LINEAL

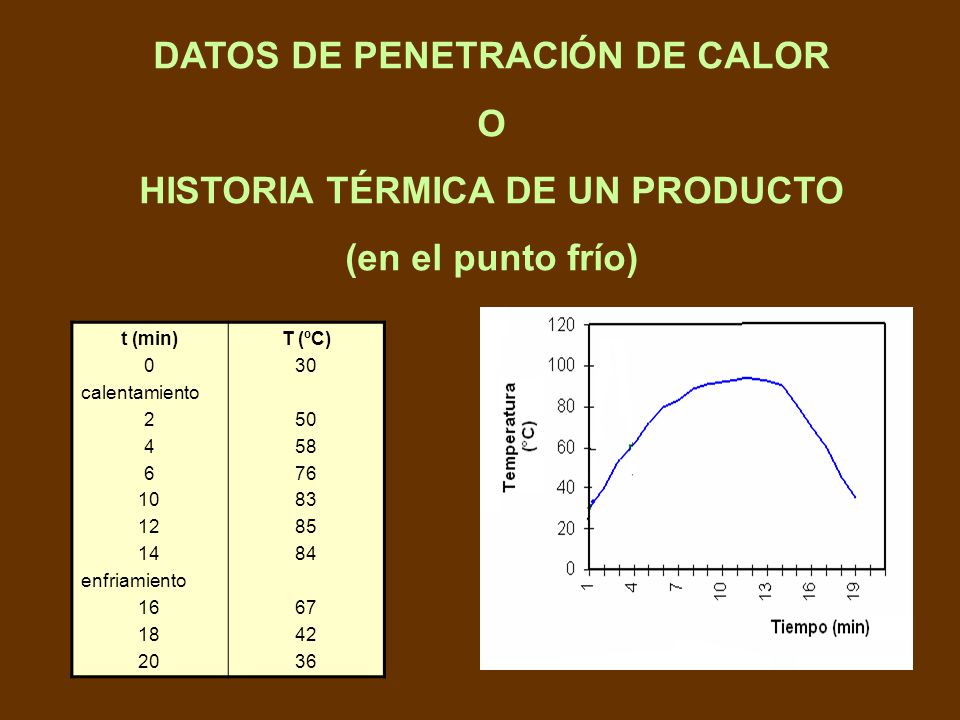

2 DATOS DE PENETRACIÓN DE CALOR HISTORIA TÉRMICA DE UN PRODUCTO
(en el punto frío) t (min) calentamiento 2 4 6 10 12 14 enfriamiento 16 18 20 T (ºC) 30 50 58 76 83 85 84 67 42 36

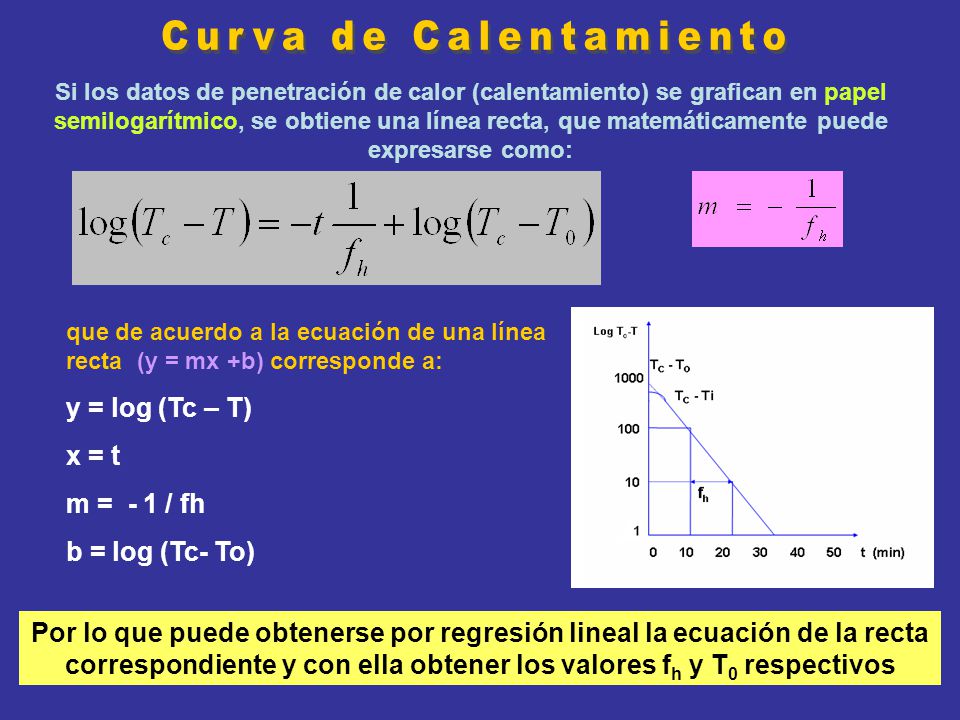

3 Curva de Calentamiento
Si los datos de penetración de calor (calentamiento) se grafican en papel semilogarítmico, se obtiene una línea recta, que matemáticamente puede expresarse como: que de acuerdo a la ecuación de una línea recta (y = mx +b) corresponde a: y = log (Tc – T) x = t m = - 1 / fh b = log (Tc- To) Por lo que puede obtenerse por regresión lineal la ecuación de la recta correspondiente y con ella obtener los valores fh y T0 respectivos

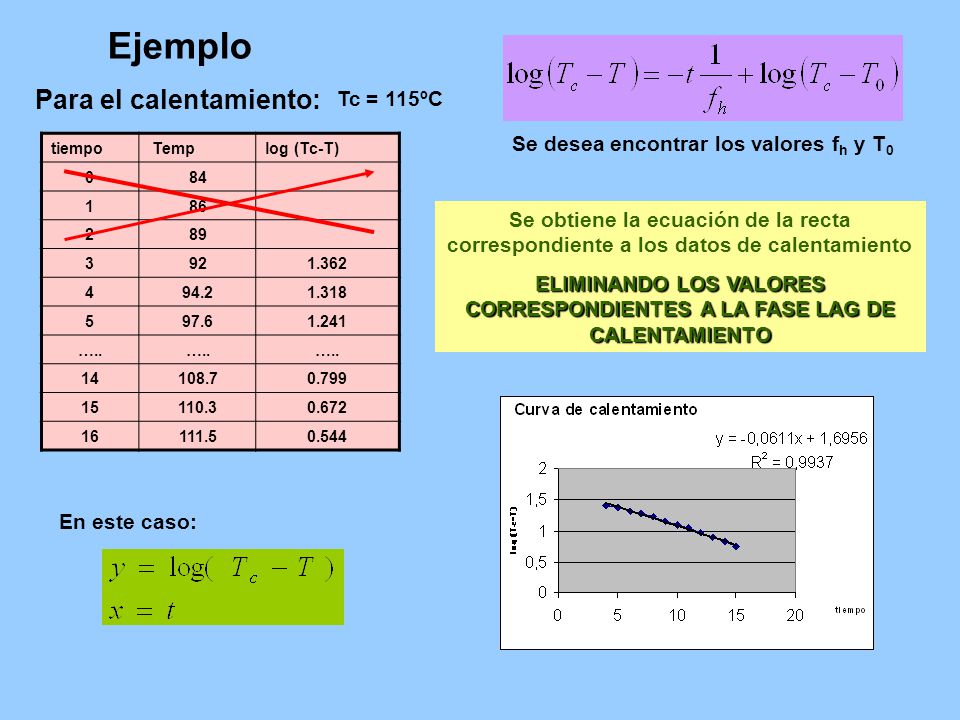

4 ELIMINANDO LOS VALORES CORRESPONDIENTES A LA FASE LAG DE CALENTAMIENTO
Ejemplo Para el calentamiento: Tc = 115ºC Se desea encontrar los valores fh y T0 tiempo Temp log (Tc-T) 84 1 86 2 89 3 92 1.362 4 94.2 1.318 5 97.6 1.241 ….. 14 108.7 0.799 15 110.3 0.672 16 111.5 0.544 Se obtiene la ecuación de la recta correspondiente a los datos de calentamiento ELIMINANDO LOS VALORES CORRESPONDIENTES A LA FASE LAG DE CALENTAMIENTO En este caso:

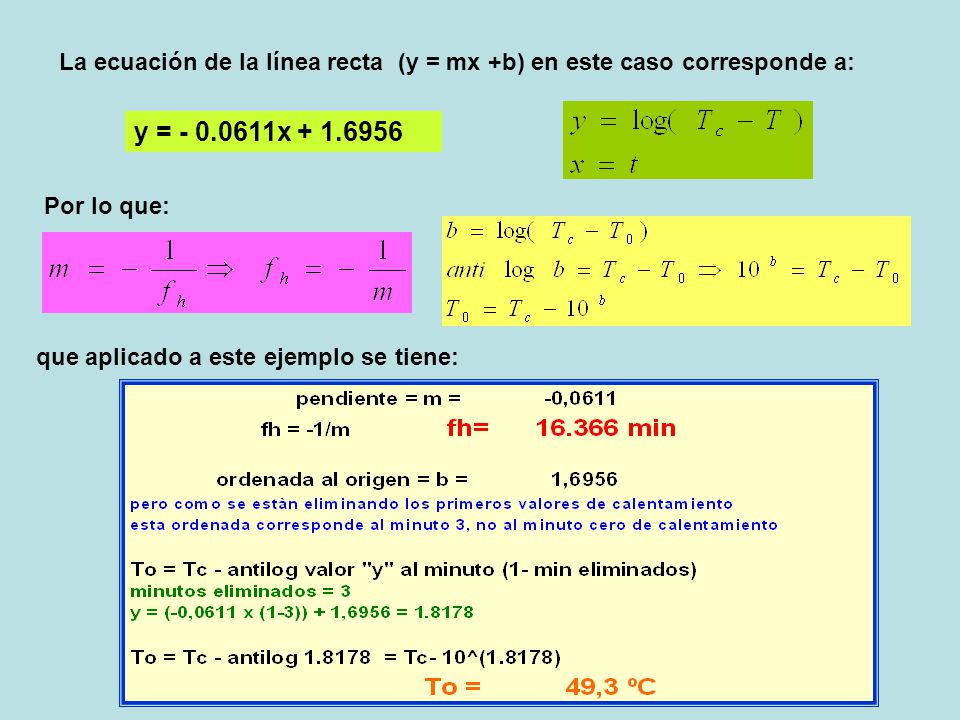

5 La ecuación de la línea recta (y = mx +b) en este caso corresponde a:
y = x Por lo que: que aplicado a este ejemplo se tiene:

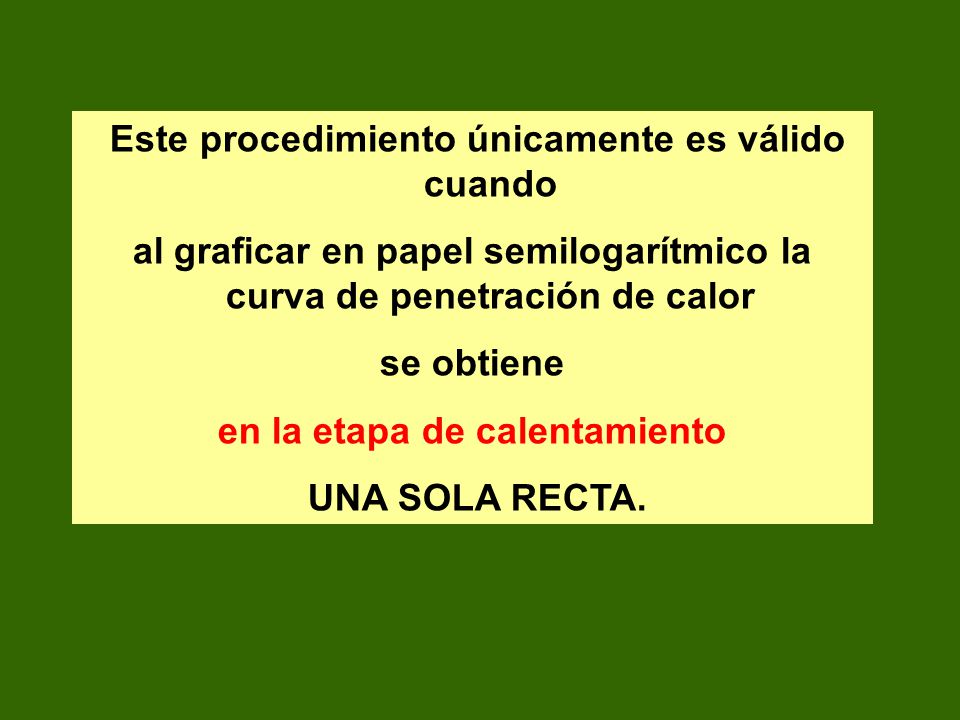

6 Este procedimiento únicamente es válido cuando
al graficar en papel semilogarítmico la curva de penetración de calor se obtiene en la etapa de calentamiento UNA SOLA RECTA.
