1 ANTENAS

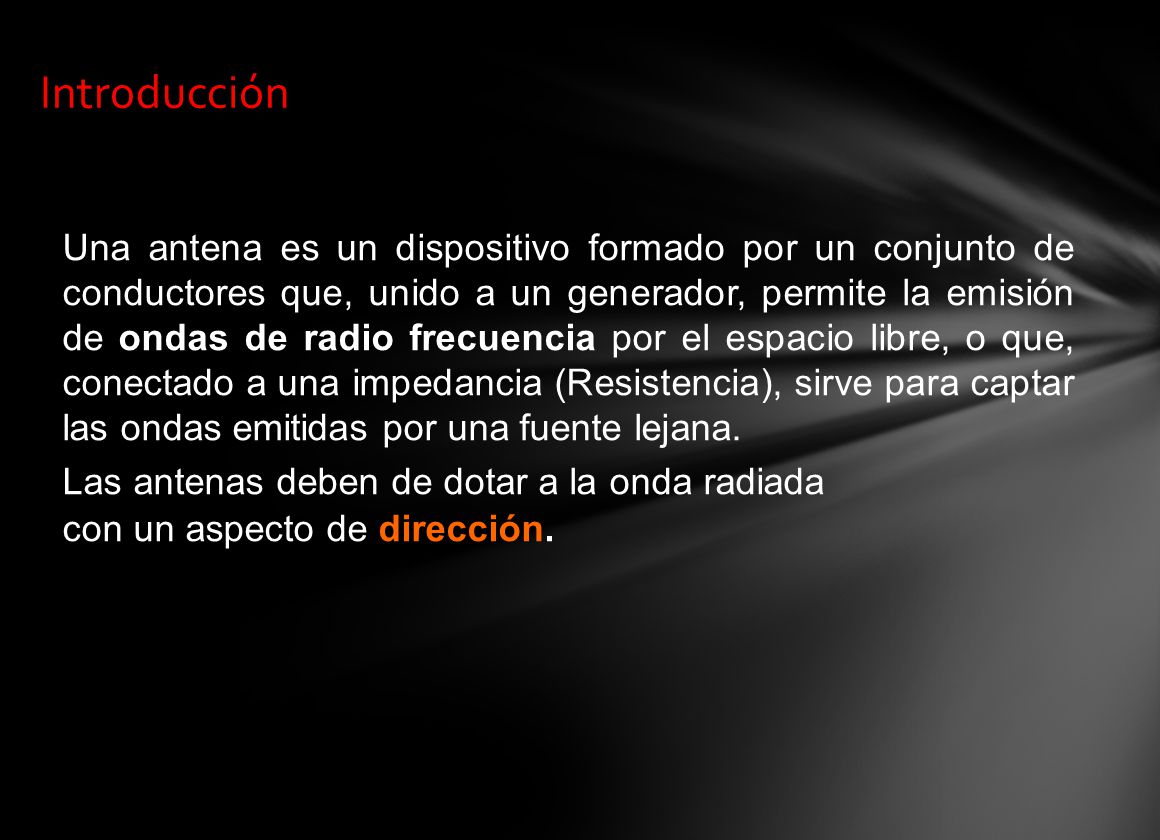

2 Introducción Una antena es un dispositivo formado por un conjunto de conductores que, unido a un generador, permite la emisión de ondas de radio frecuencia por el espacio libre, o que, conectado a una impedancia (Resistencia), sirve para captar las ondas emitidas por una fuente lejana. Las antenas deben de dotar a la onda radiada con un aspecto de dirección. Es decir, deben acentuar un solo aspecto de dirección y anular o mermar los demás. Esto es necesario ya que solo nos interesa radiar hacia una dirección determinada.

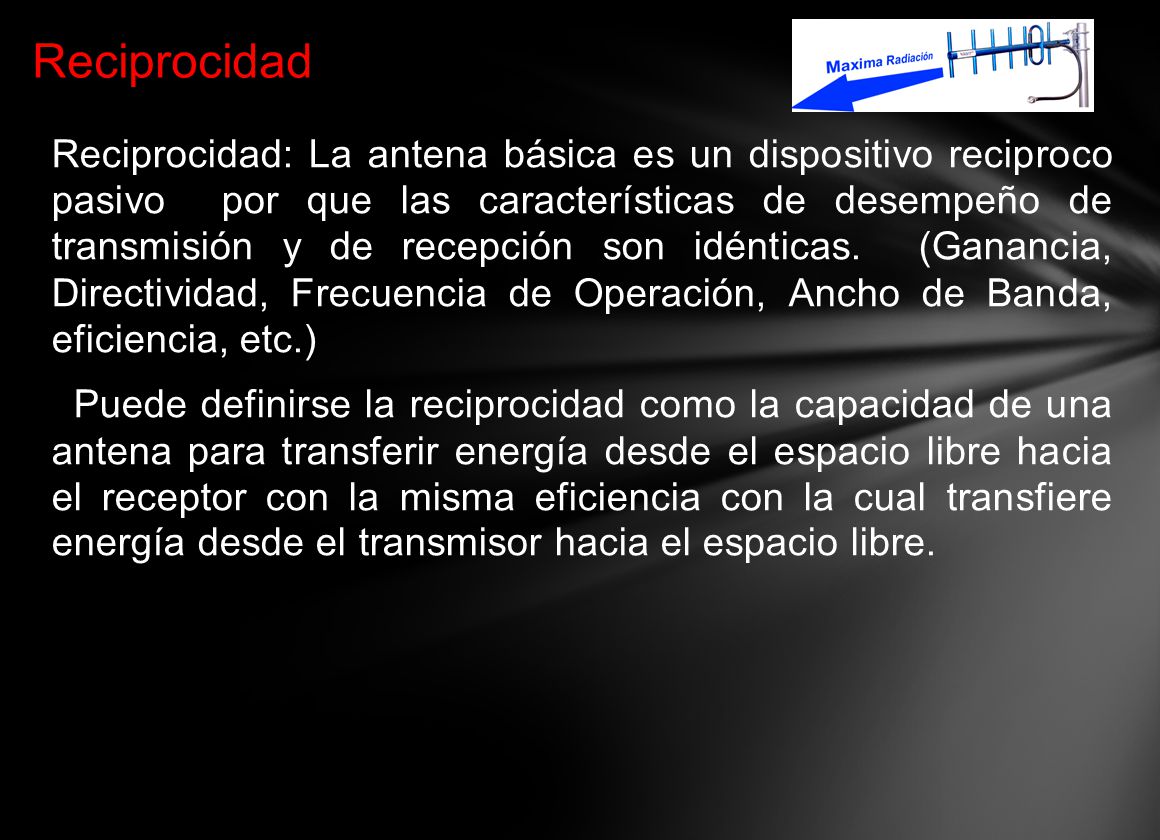

3 Reciprocidad Reciprocidad: La antena básica es un dispositivo reciproco pasivo por que las características de desempeño de transmisión y de recepción son idénticas. (Ganancia, Directividad, Frecuencia de Operación, Ancho de Banda, eficiencia, etc.) Puede definirse la reciprocidad como la capacidad de una antena para transferir energía desde el espacio libre hacia el receptor con la misma eficiencia con la cual transfiere energía desde el transmisor hacia el espacio libre.

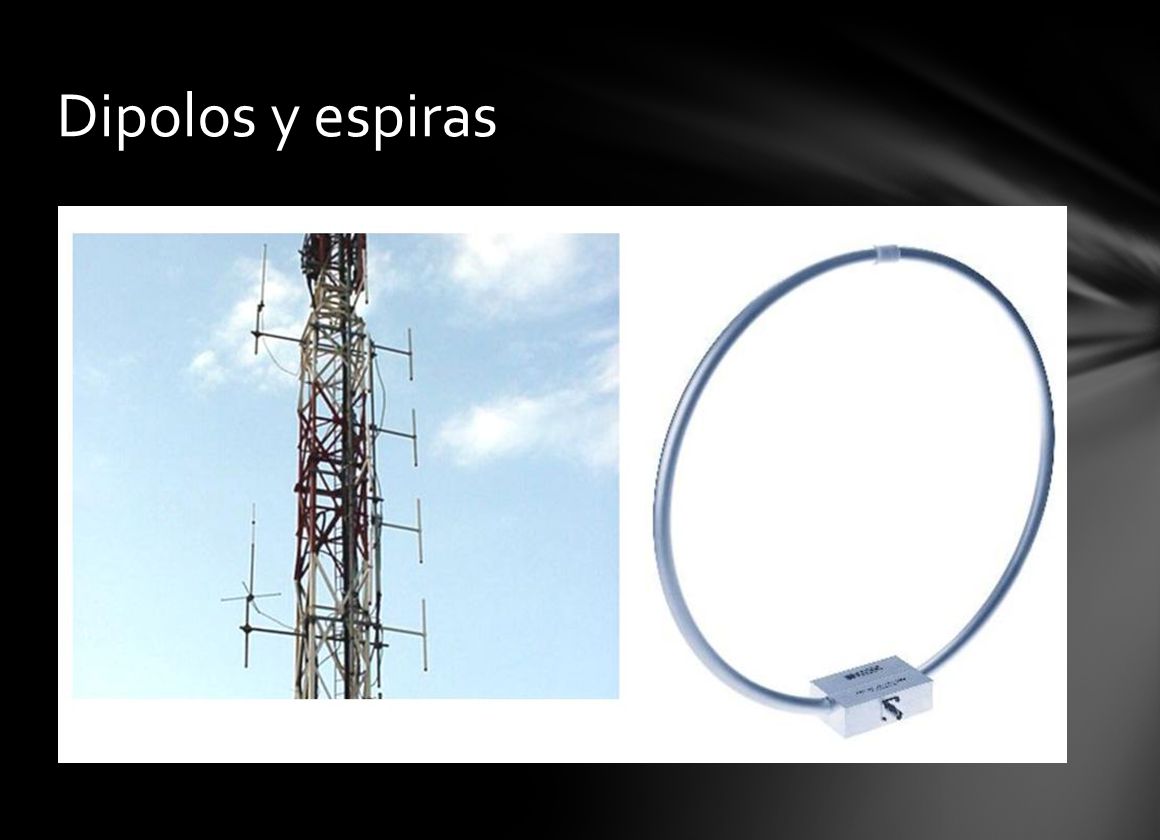

4 Dipolos y espiras

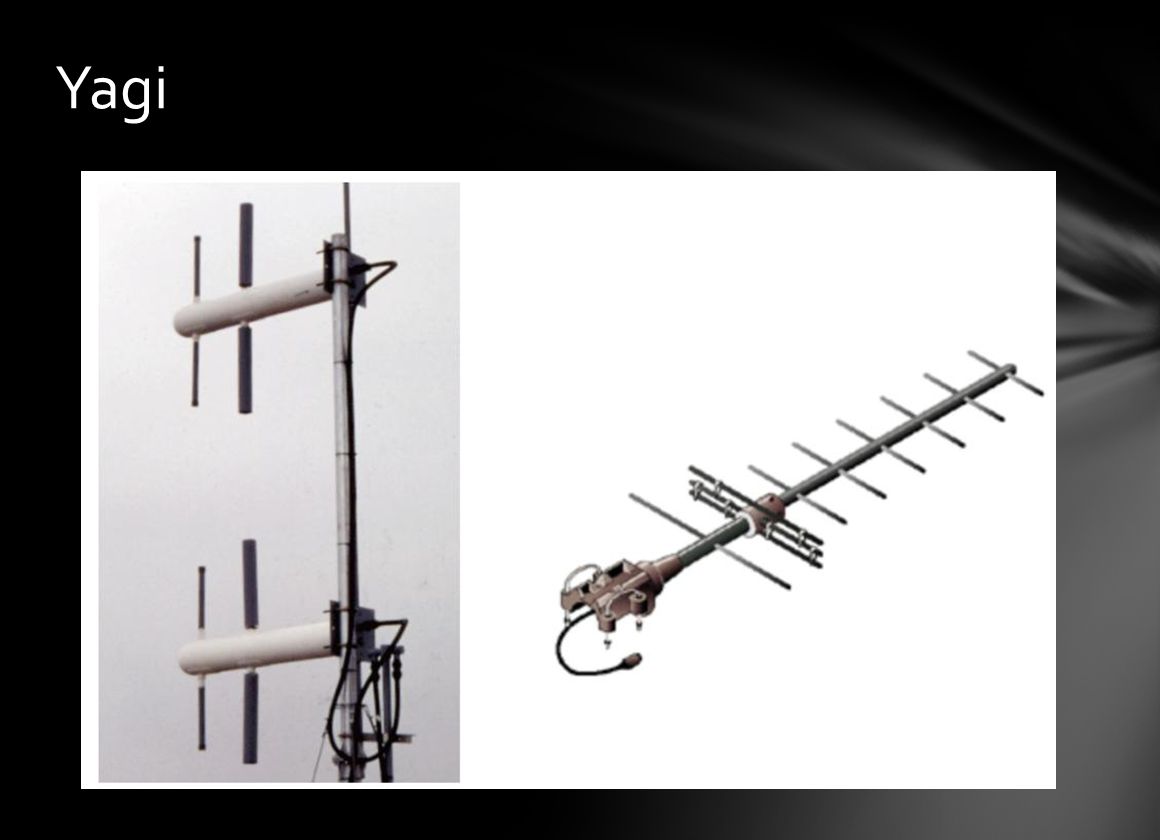

5 Yagi

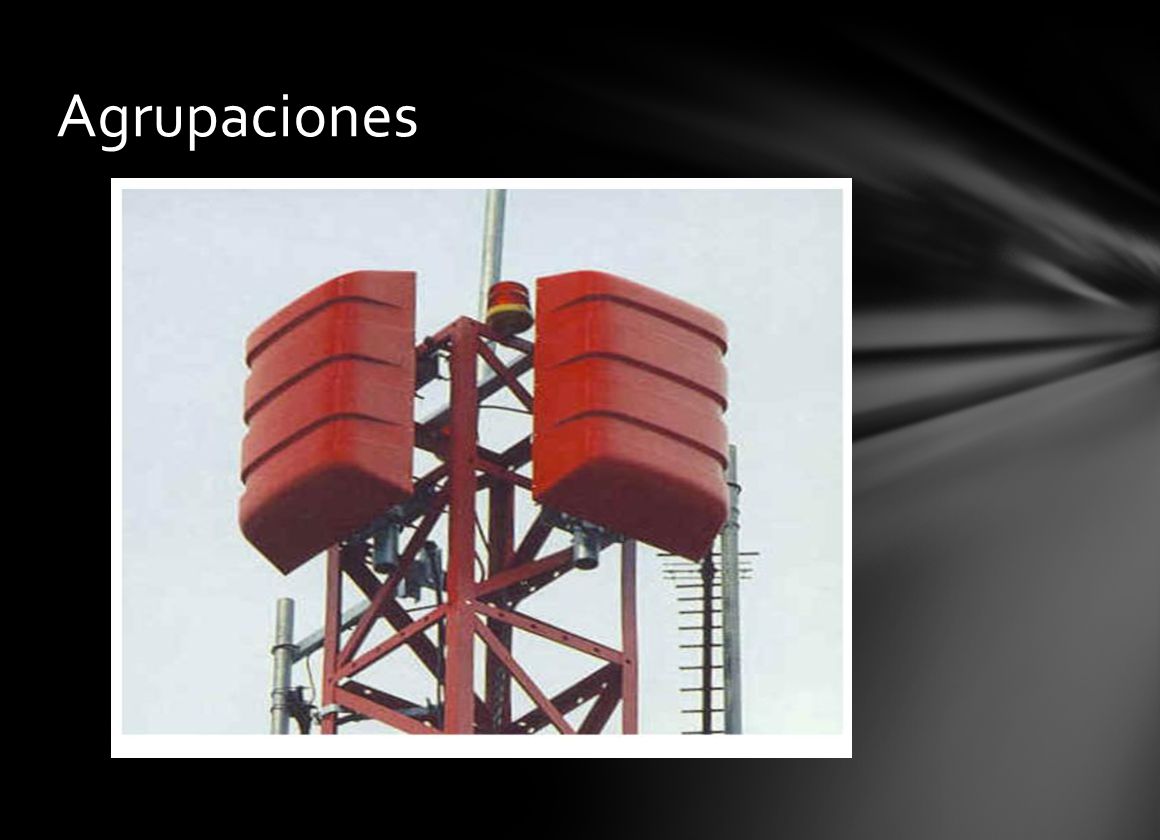

6 Agrupaciones

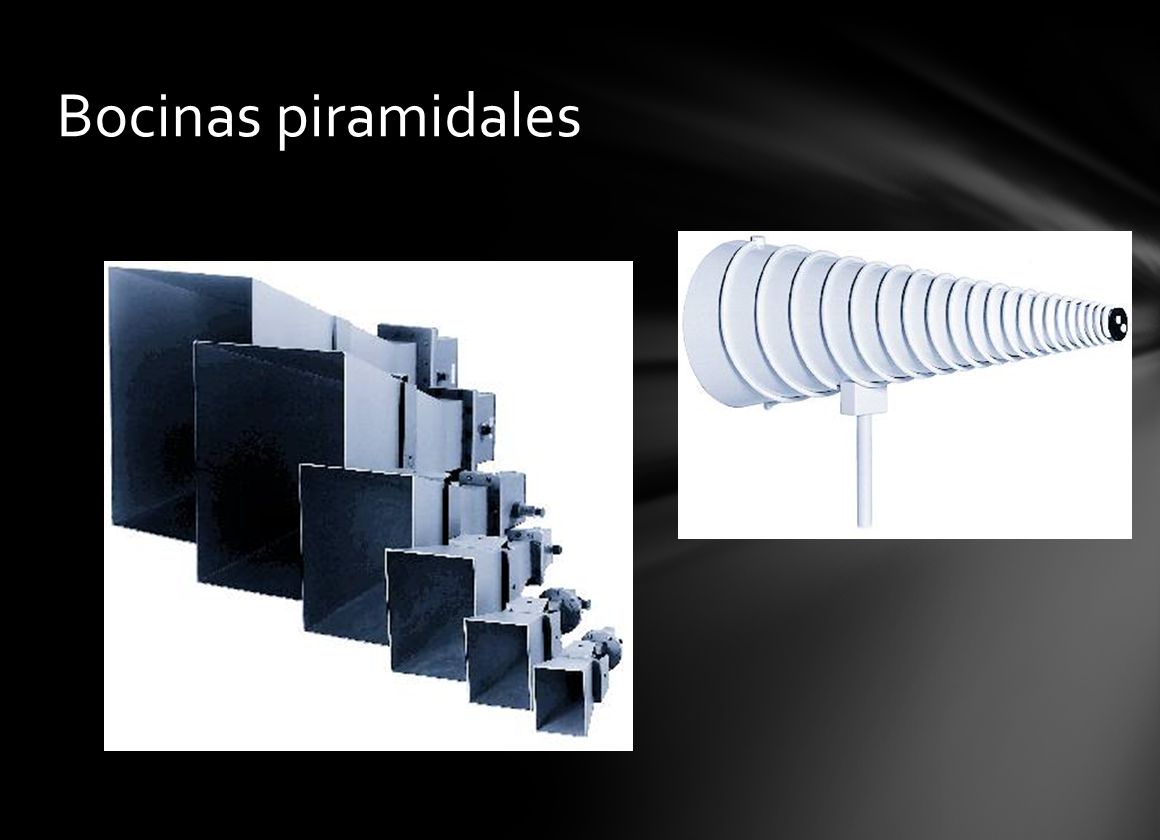

7 Bocinas piramidales

8 Antenas impresas

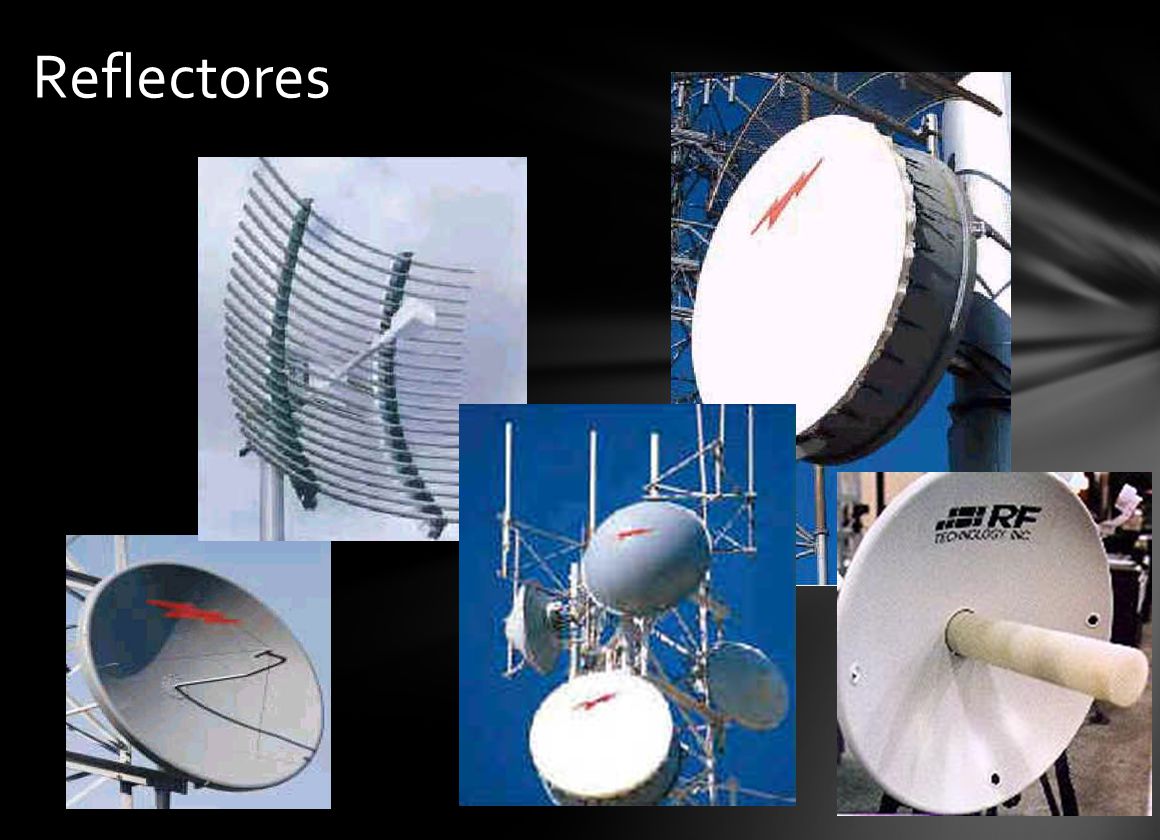

9 Reflectores

10 Antenas para comunicaciones Terrestres Fijas
Microondas (con Recubrimiento) Helicoidal Yagi Parabólica

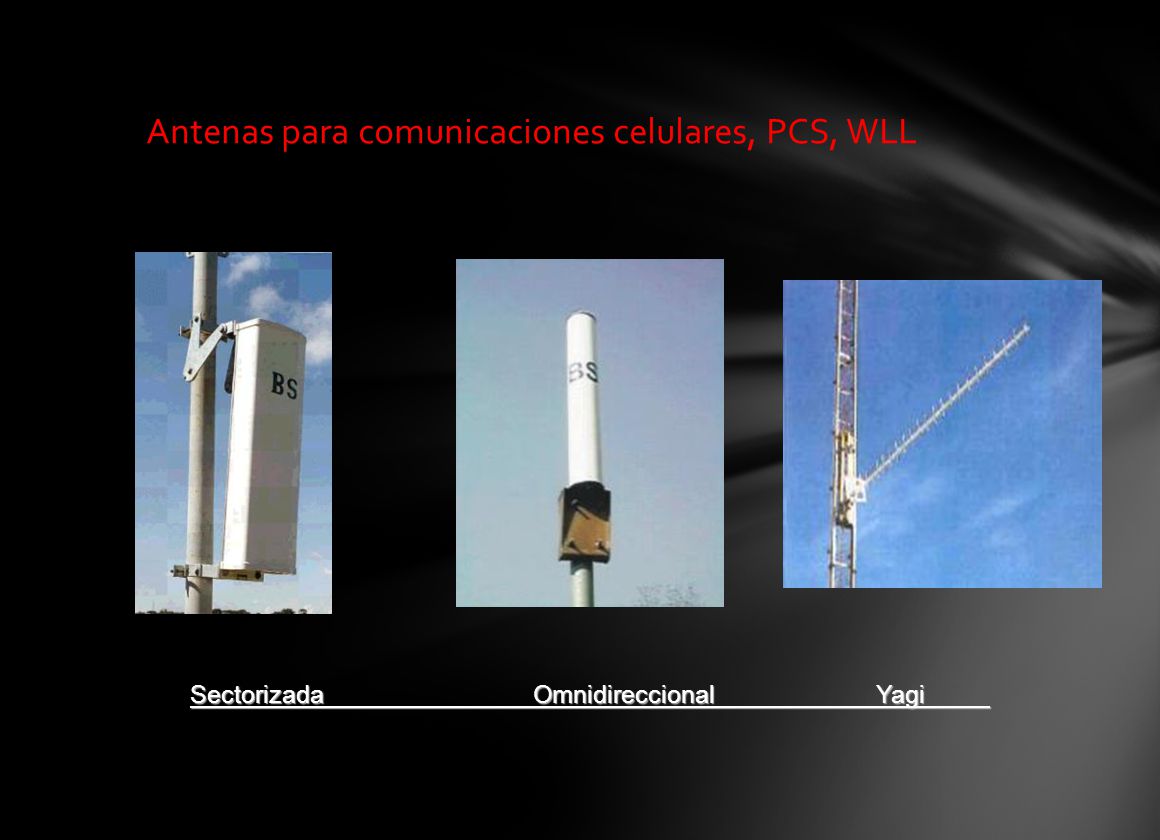

11 Antenas para comunicaciones celulares, PCS, WLL
Sectorizada Omnidireccional Yagi

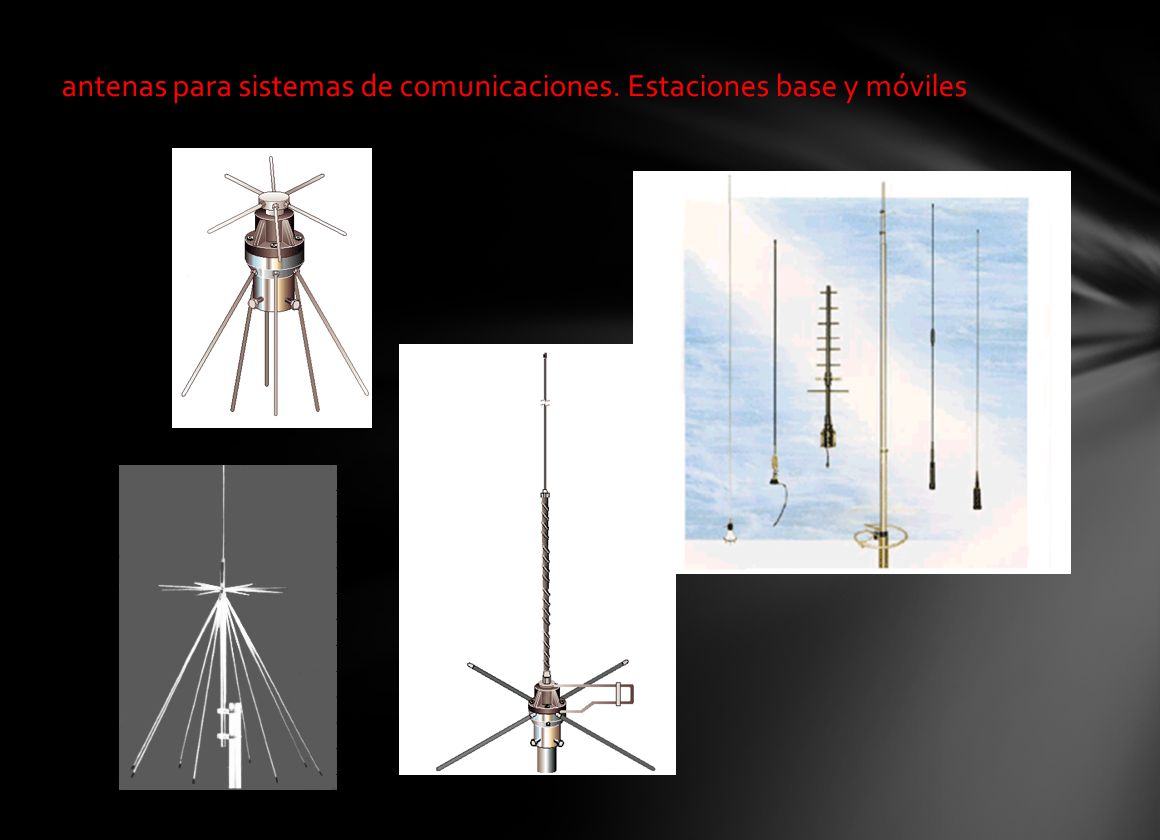

12 antenas para sistemas de comunicaciones. Estaciones base y móviles

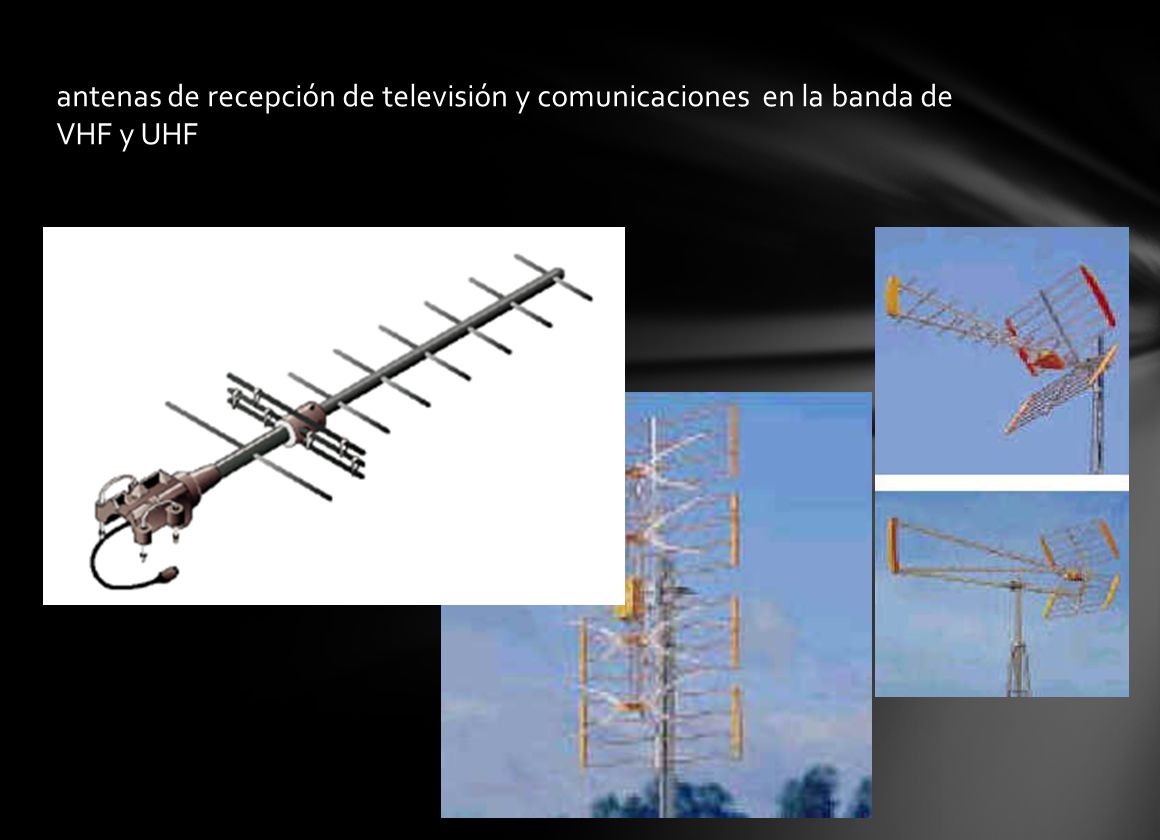

13 antenas de recepción de televisión y comunicaciones  en la banda de VHF y UHF

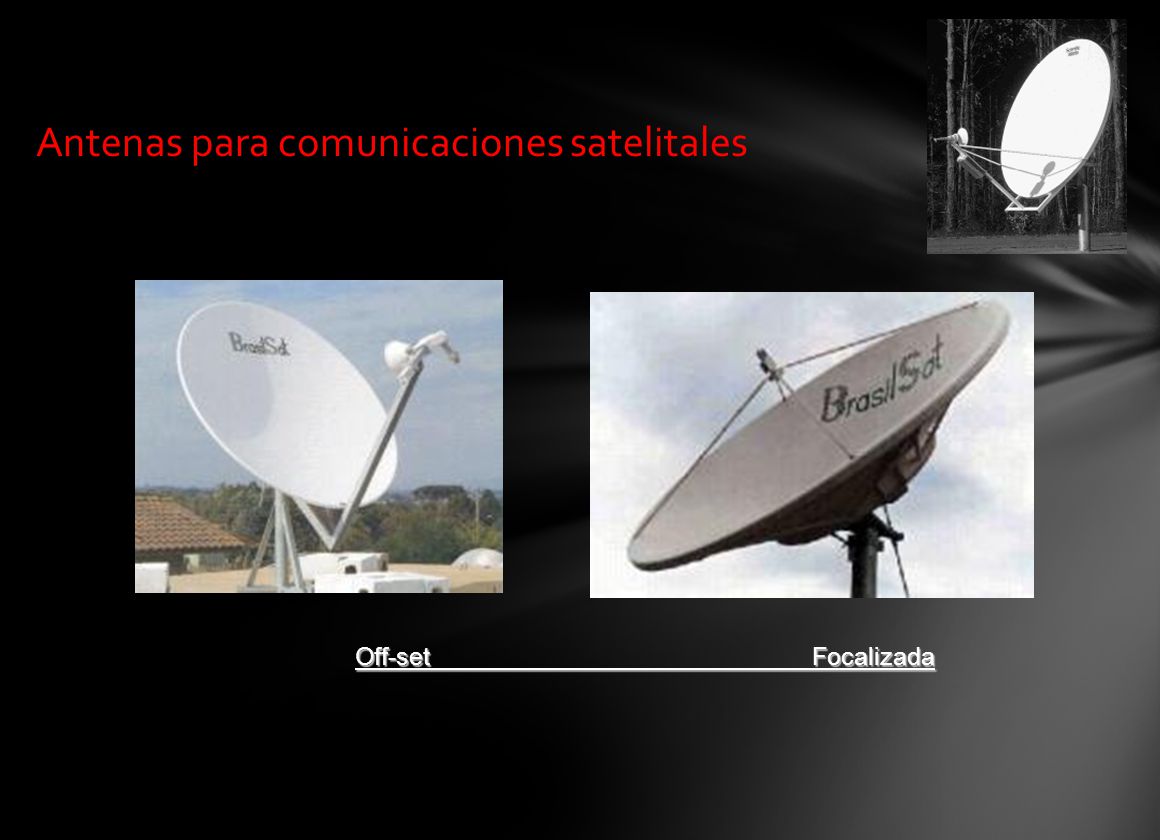

14 Antenas para comunicaciones satelitales
Off-set Focalizada

15 Agrupación logo periódica de dipolos

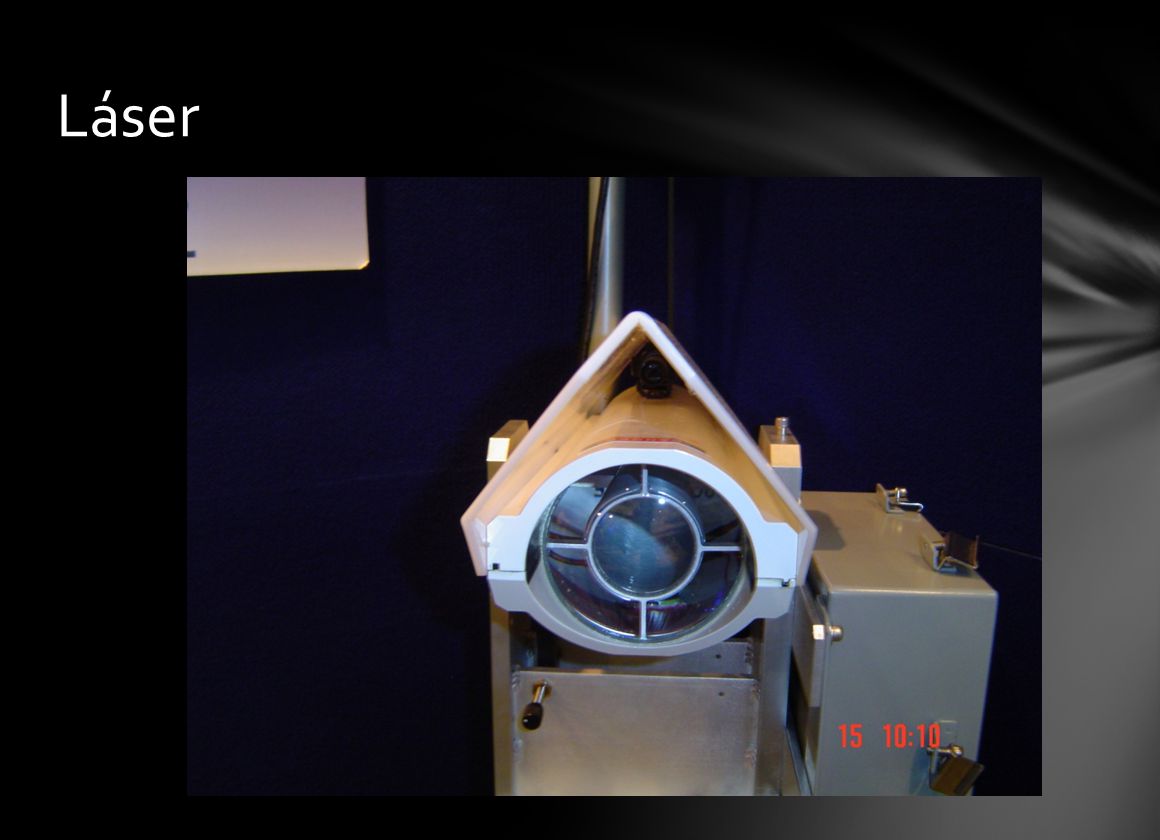

16 Láser

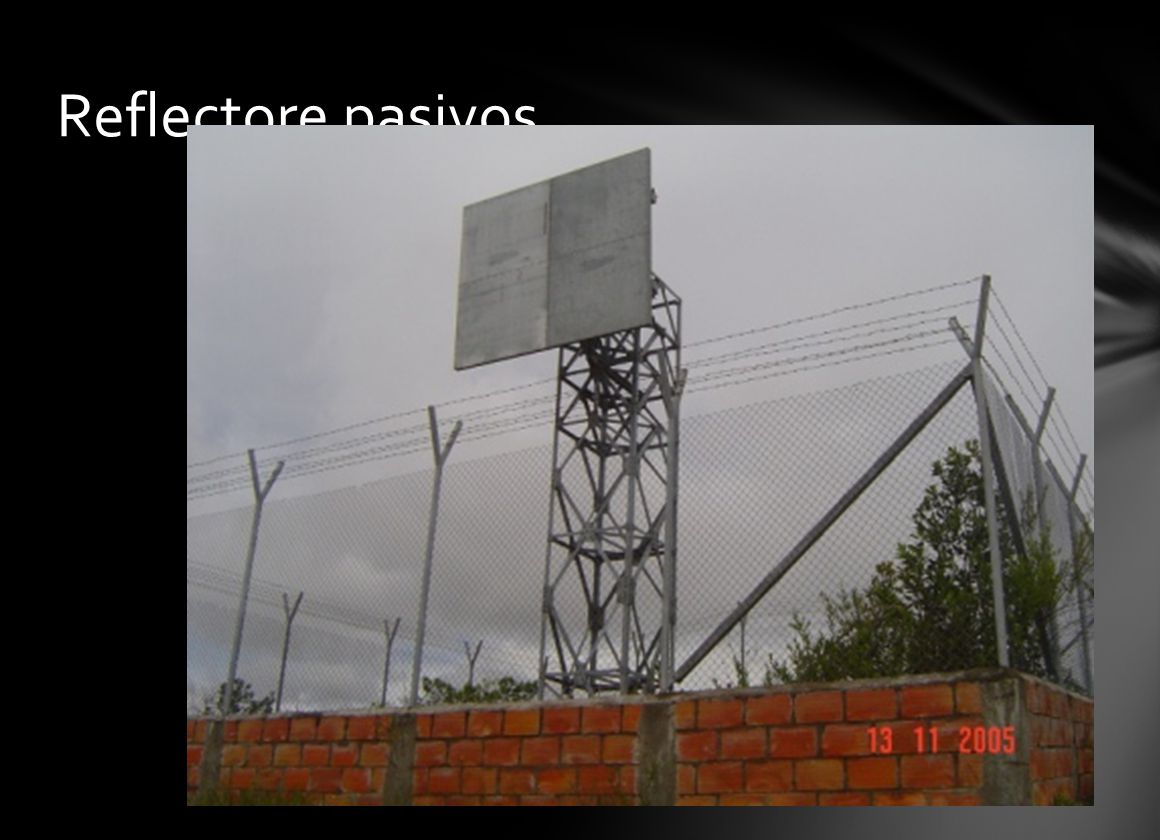

17 Reflectore pasivos

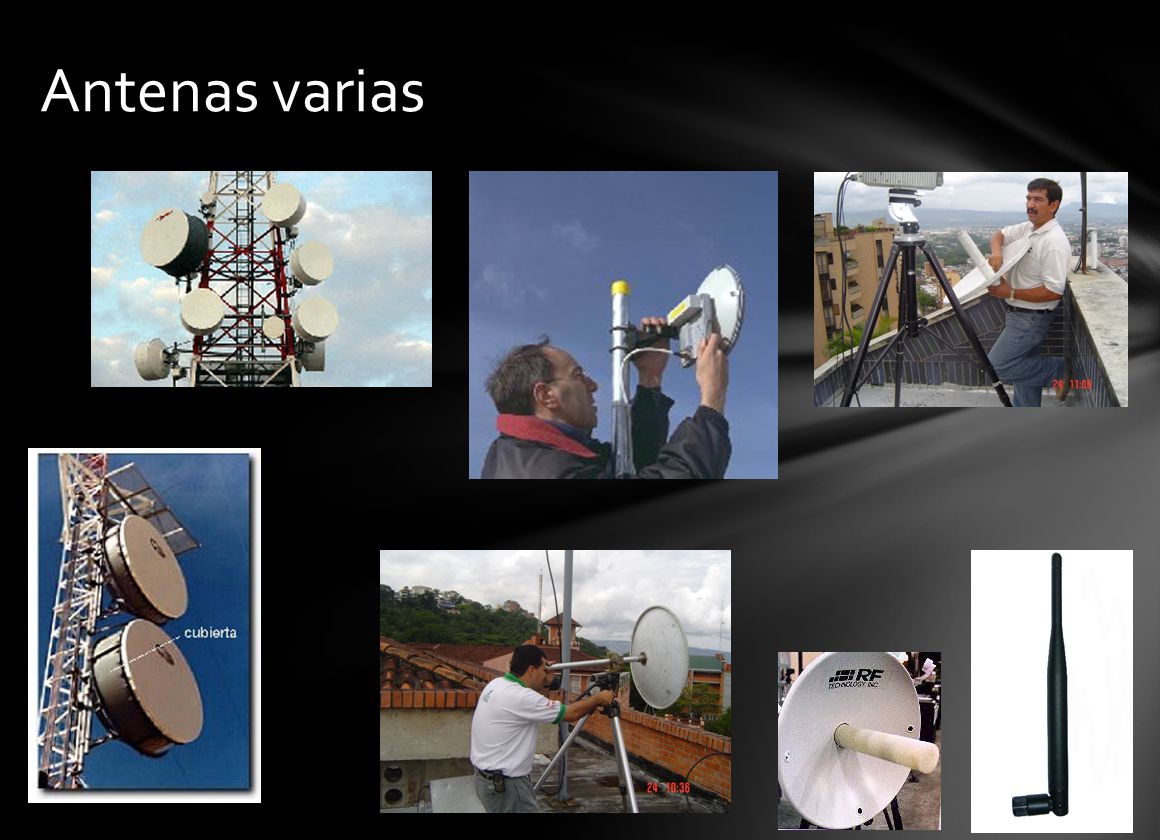

18 Antenas varias

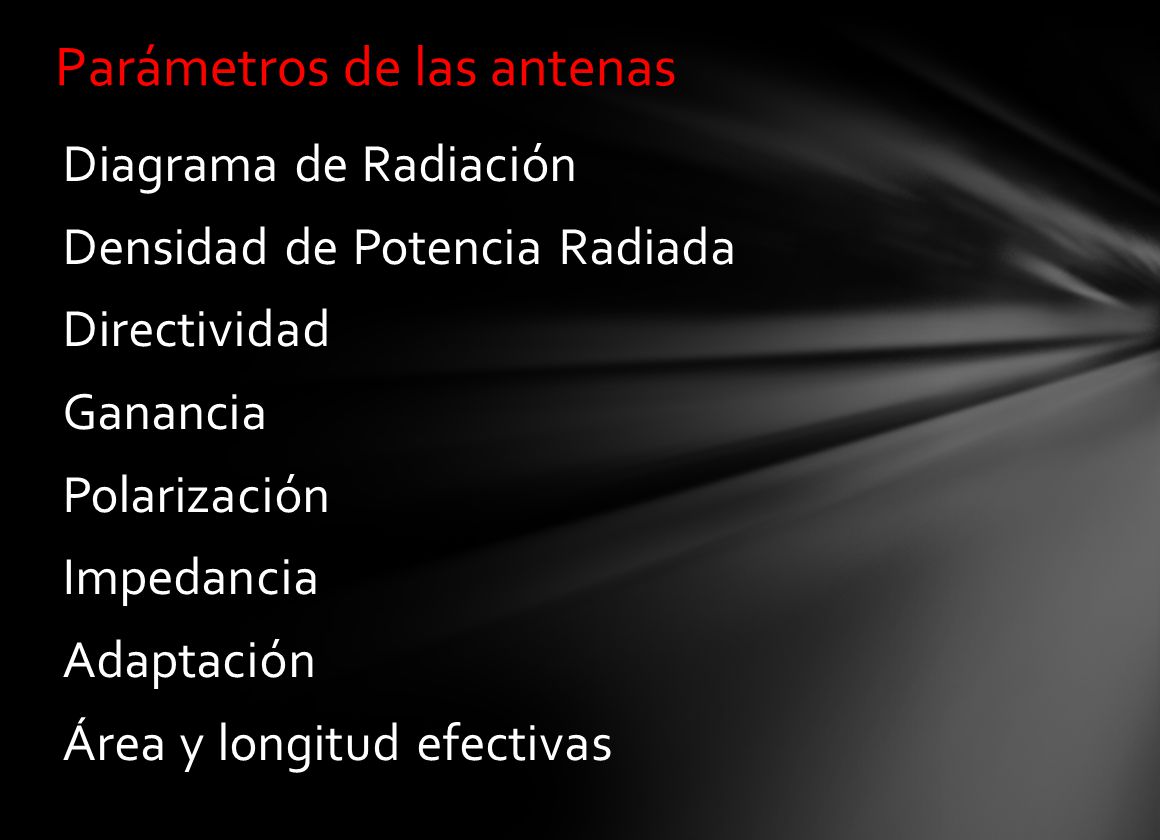

19 Parámetros de las antenas
Diagrama de Radiación Densidad de Potencia Radiada Directividad Ganancia Polarización Impedancia Adaptación Área y longitud efectivas

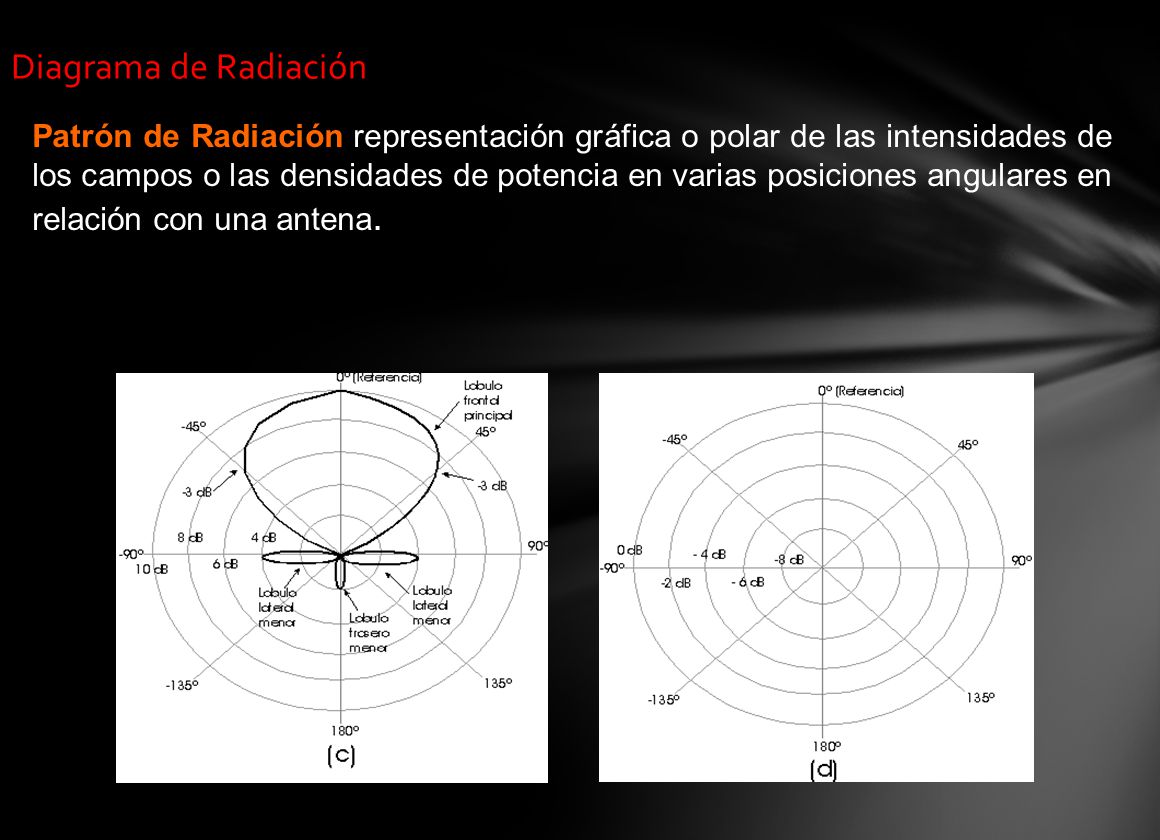

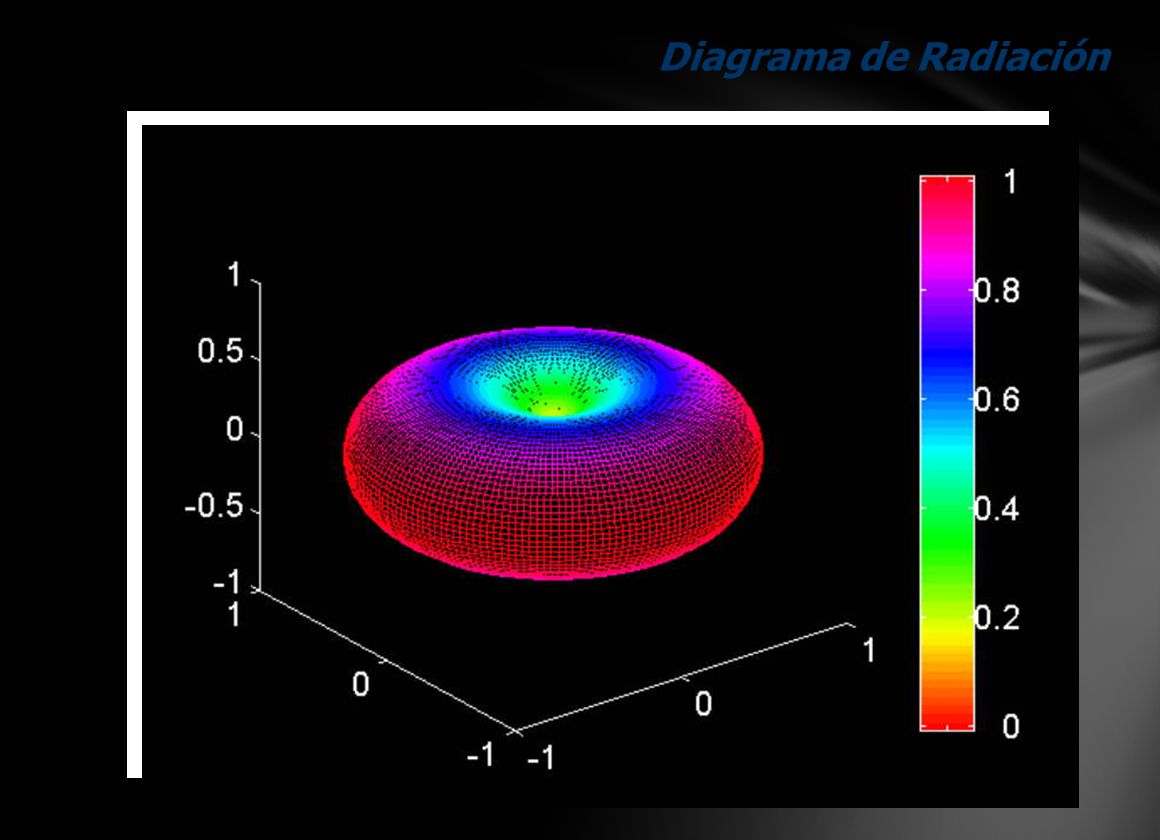

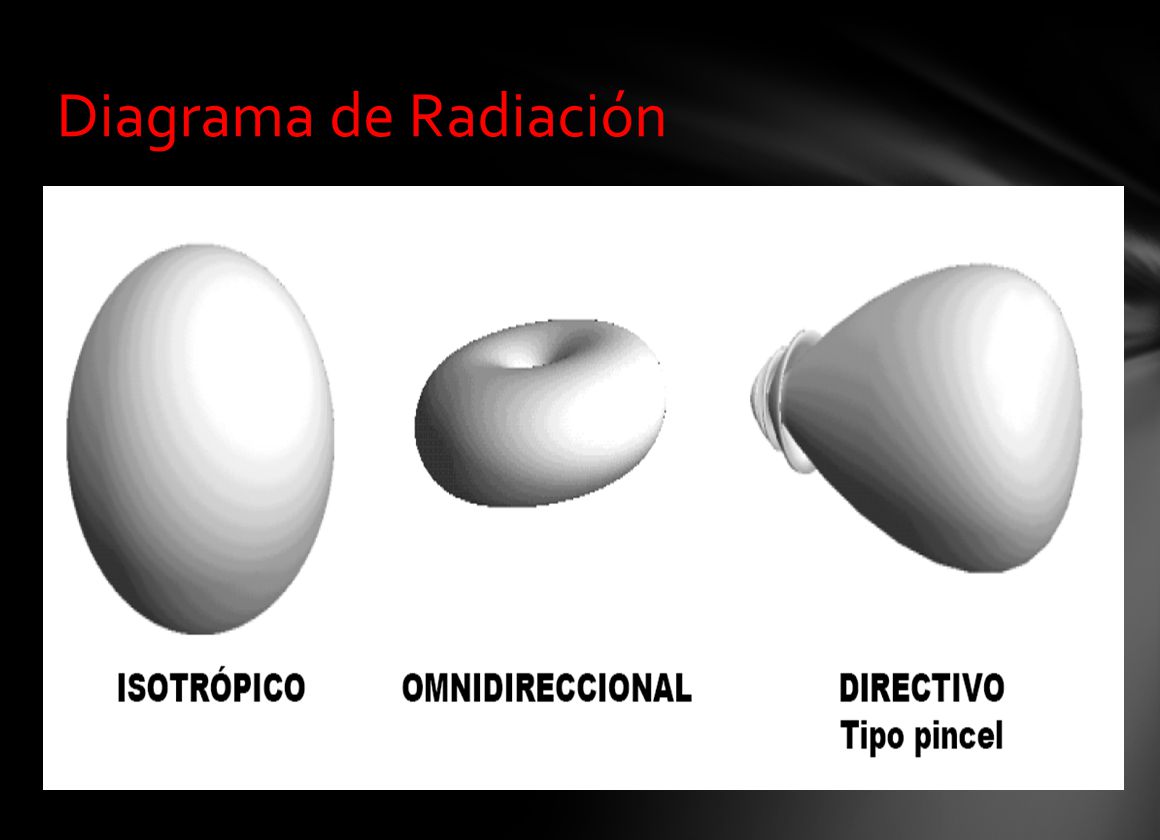

20 Diagrama de Radiación Patrón de Radiación representación gráfica o polar de las intensidades de los campos o las densidades de potencia en varias posiciones angulares en relación con una antena.

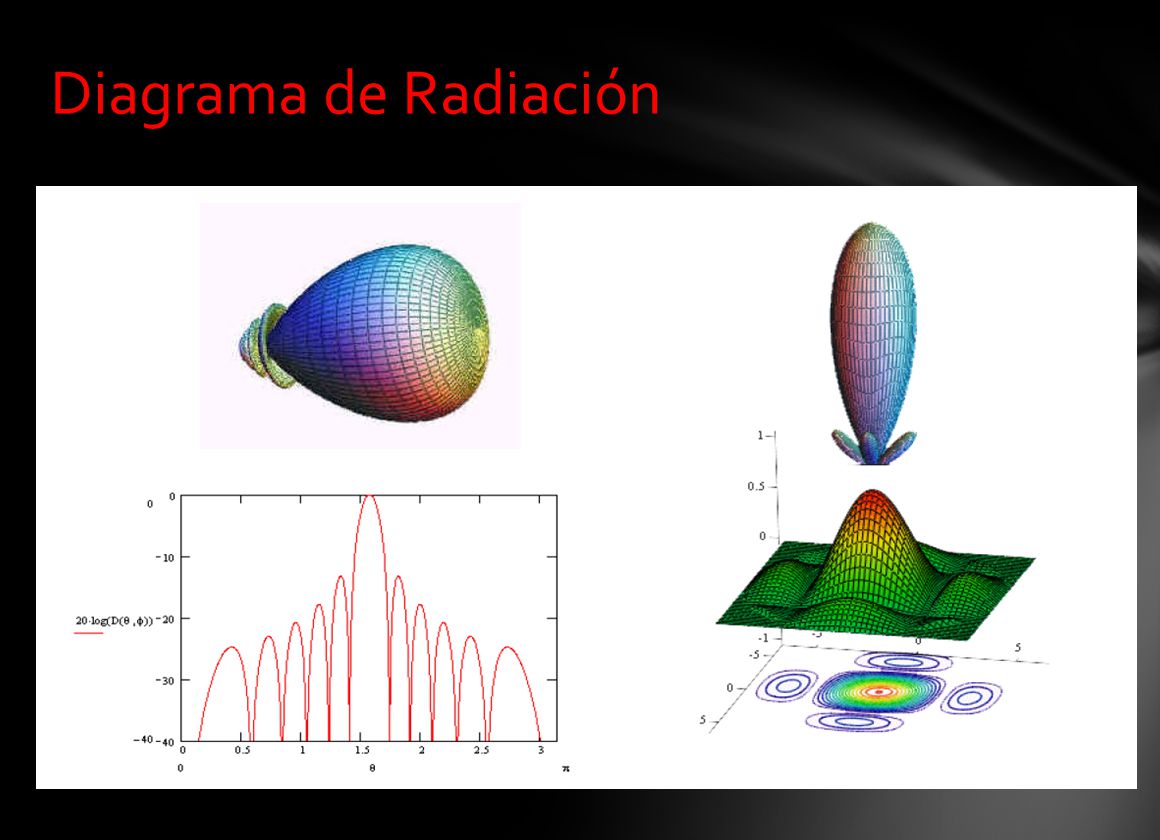

21 Diagrama de Radiación

22 Diagrama de Radiación

23 Diagrama de Radiación

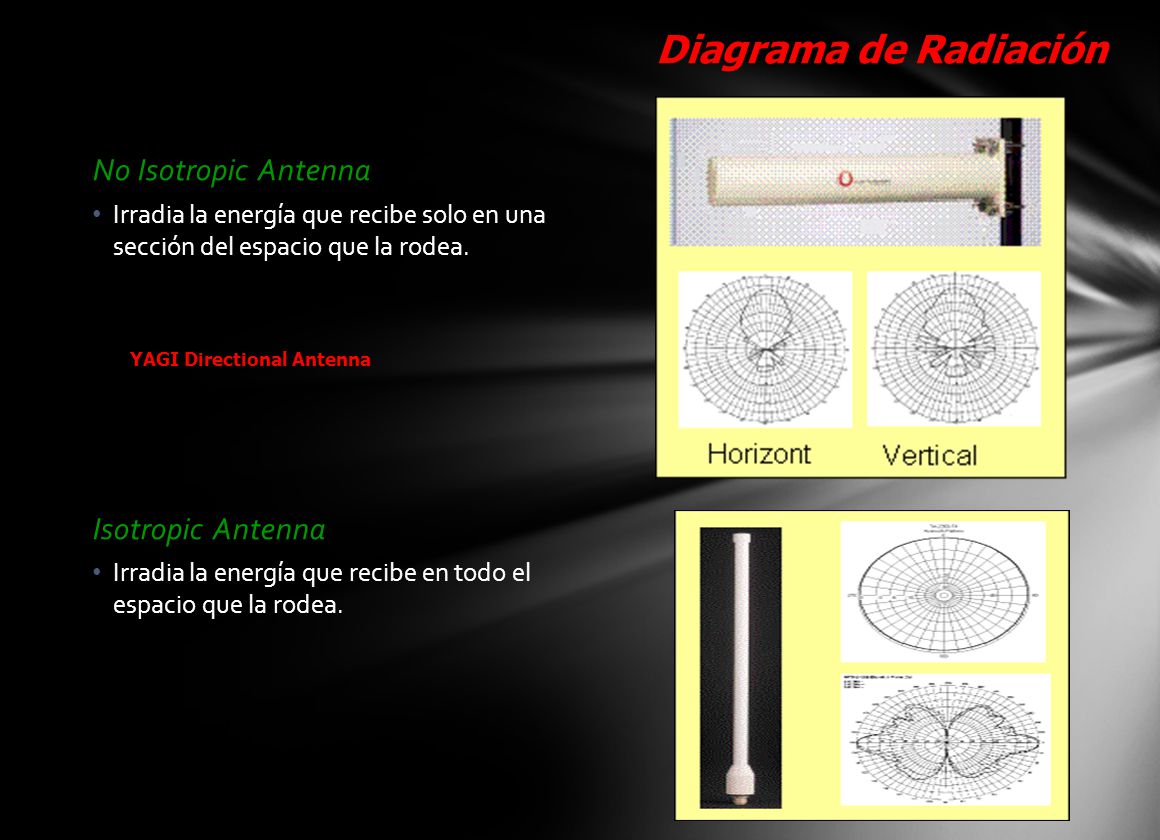

24 Diagrama de Radiación No Isotropic Antenna Isotropic Antenna
Irradia la energía que recibe solo en una sección del espacio que la rodea. Isotropic Antenna Irradia la energía que recibe en todo el espacio que la rodea. YAGI Directional Antenna

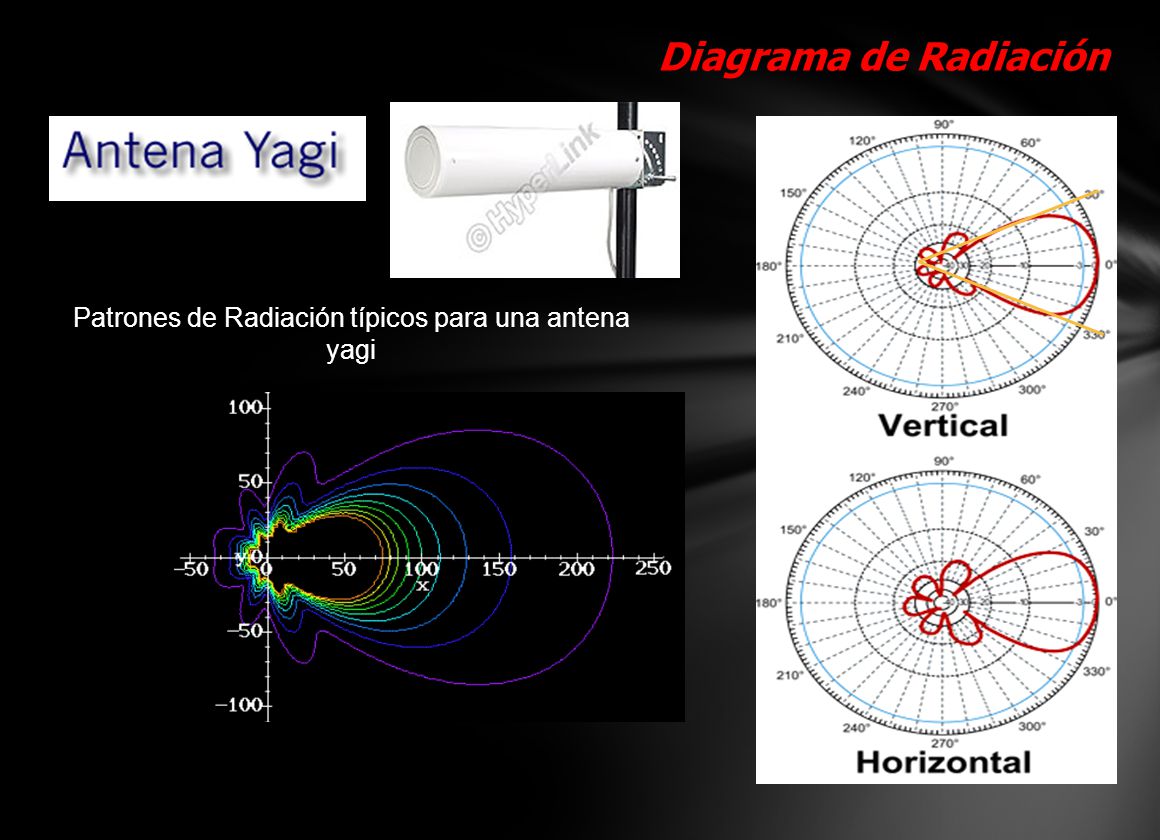

25 Patrones de Radiación típicos para una antena yagi
Diagrama de Radiación Patrones de Radiación típicos para una antena yagi

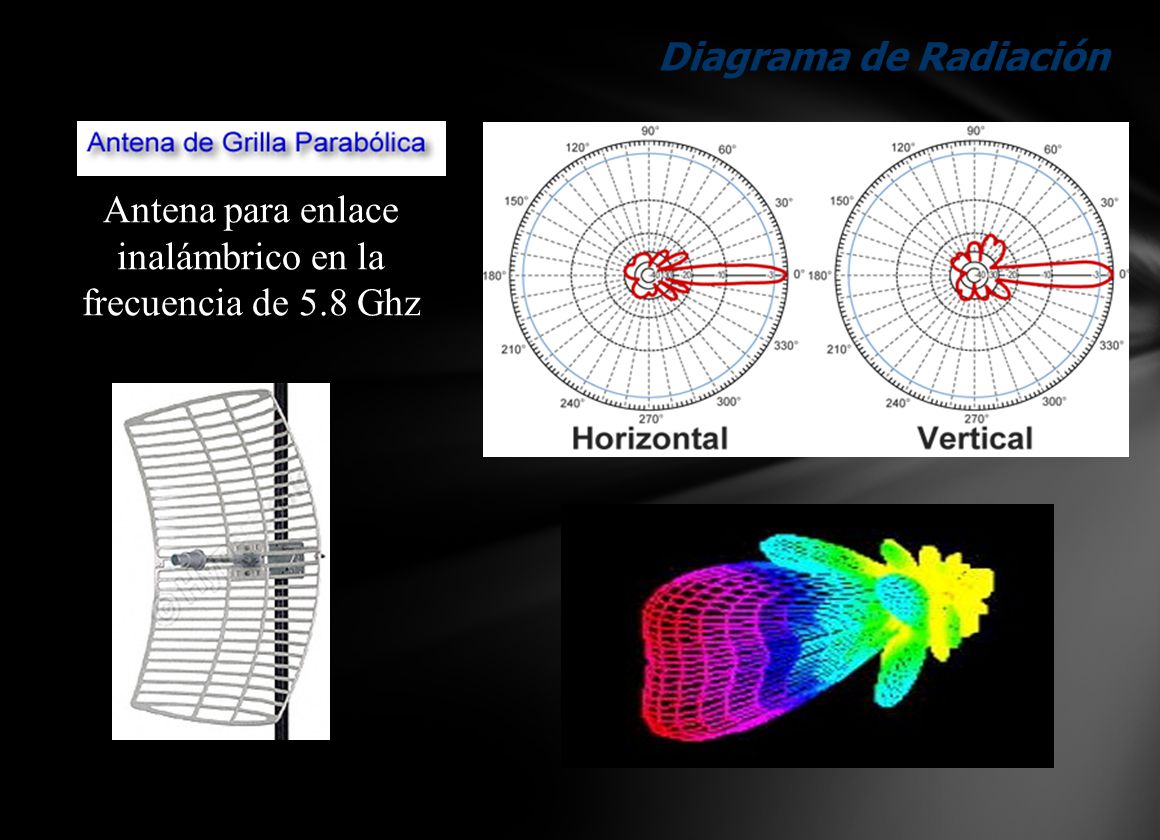

26 Antena para enlace inalámbrico en la frecuencia de 5.8 Ghz
Diagrama de Radiación Antena para enlace inalámbrico en la frecuencia de 5.8 Ghz

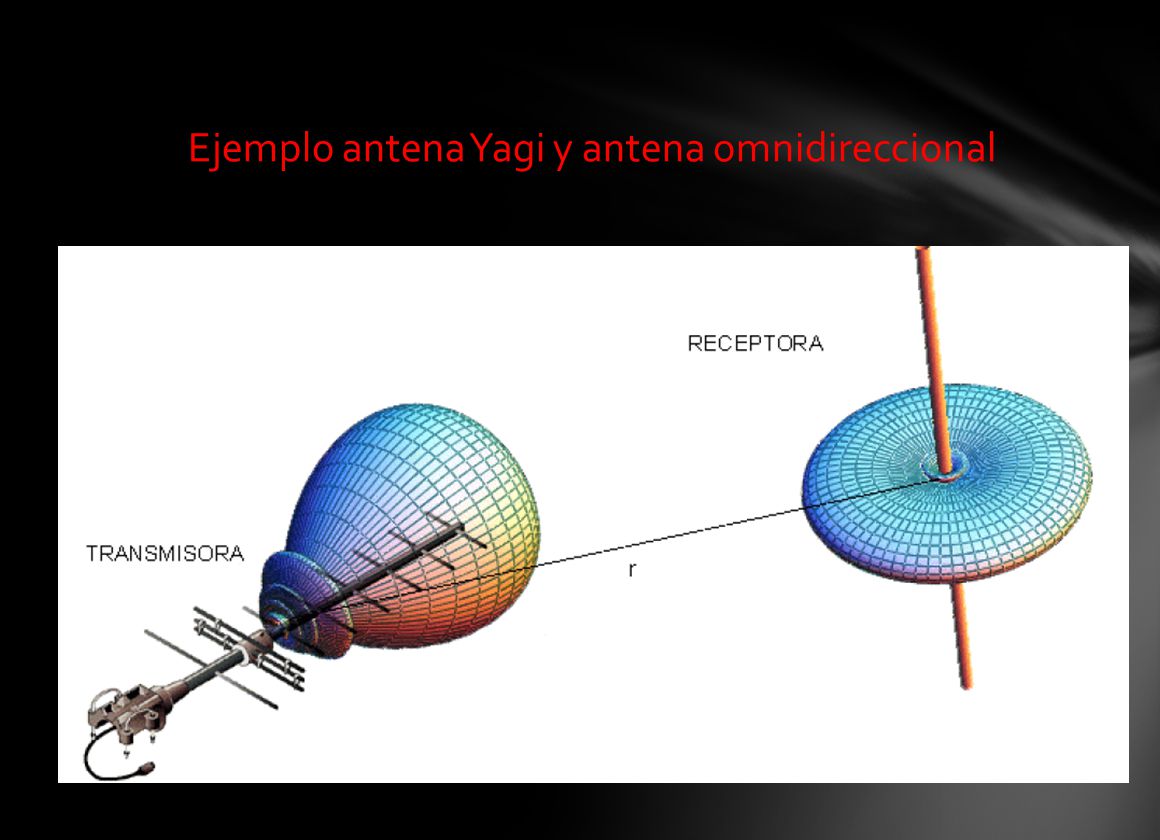

27 Ejemplo antena Yagi y antena omnidireccional

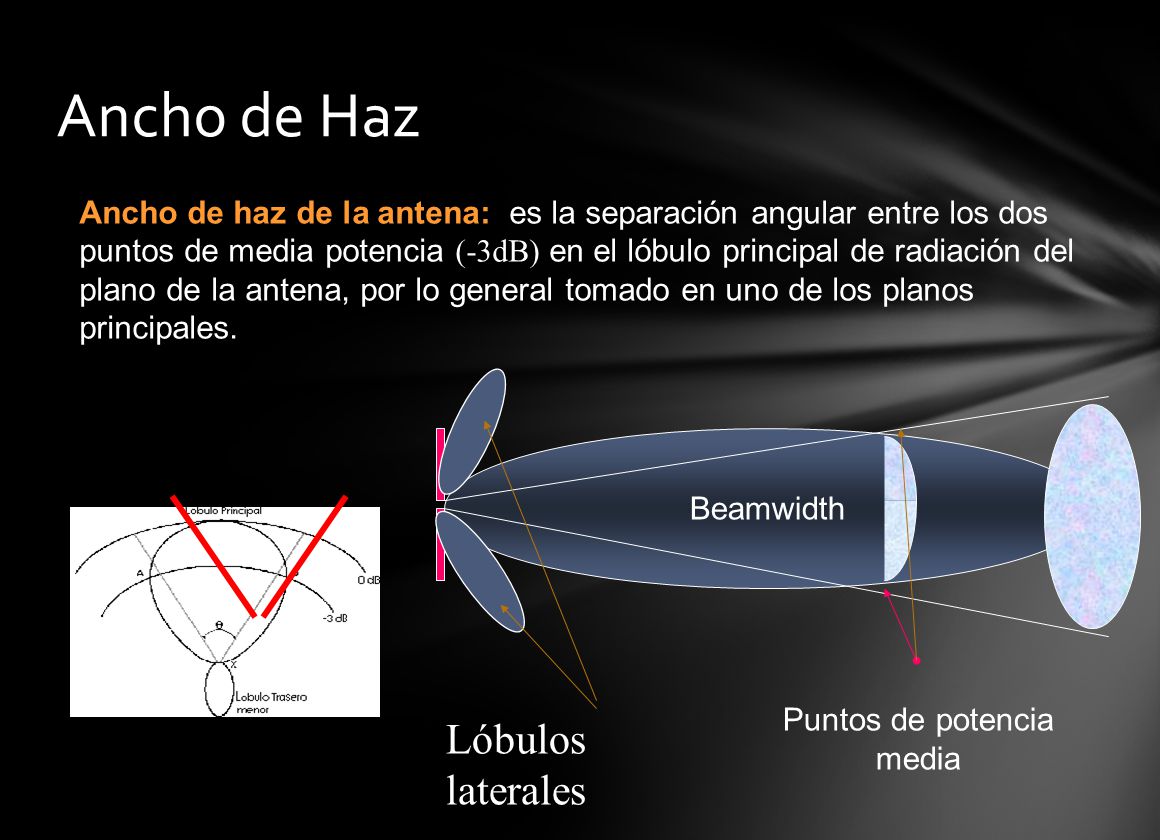

28 Puntos de potencia media
Ancho de Haz Ancho de haz de la antena: es la separación angular entre los dos puntos de media potencia (-3dB) en el lóbulo principal de radiación del plano de la antena, por lo general tomado en uno de los planos principales. Beamwidth Puntos de potencia media Lóbulos laterales

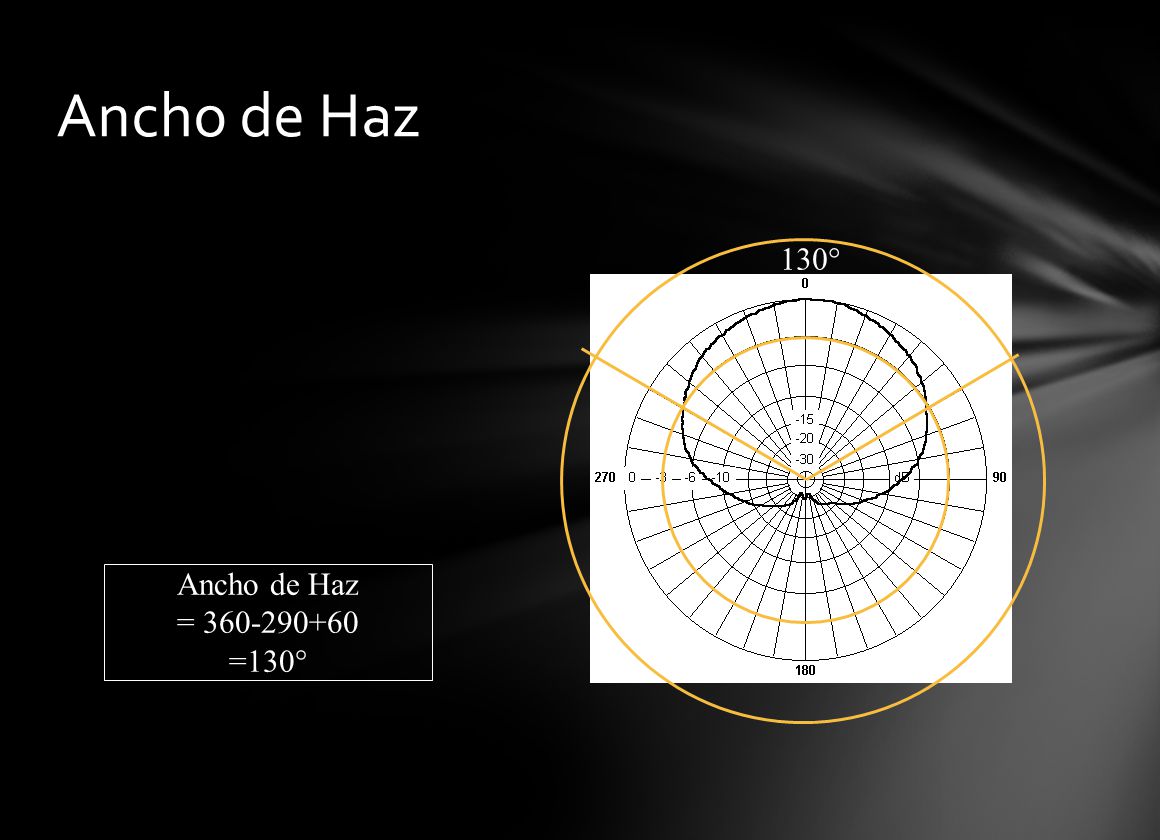

29 Ancho de Haz 130° 290 60 Ancho de Haz = =130°

30 Directividad Se denomina directividad a la dirección horizontal en la que se produce el máximo de radiación de una antena. Algunas antenas radian igualmente hacia todas las direcciones horizontales, en cambio, otras tienen una o varias direcciones en las que la radiación se ve favorecida.

31 Ganancia Se define como ganancia de una antena la diferencia que existe entre el campo electromagnético producido por una determinada antena en su dirección más favorable respecto al de otra antena que se toma como patrón. Científicamente se toma como referencia la antena isotrópica, que es una antena ideal que radia uniformemente en todas direcciones. Evidentemente no existe tal antena pero, matemáticamente, es muy fácil calcular el campo electromagnético que produciría una antena de ese tipo.

32 Ganancia En la práctica la antena que se usa como referencia suele ser el dipolo, que ya tiene una ganancia de 2,8 dB sobre la antena isotrópica. Esto se debe a que el dipolo es una antena muy simple y fácil de construir, por lo cual se pueden hacer comparaciones directas entre dos antenas sin tener que recurrir a la antena isotrópica que no existe y por tanto no es comparable directamente. Si la ganancia de una antena está referida a la antena isotrópica se representa como dBi. Si está referida al dipolo se representa como dBd

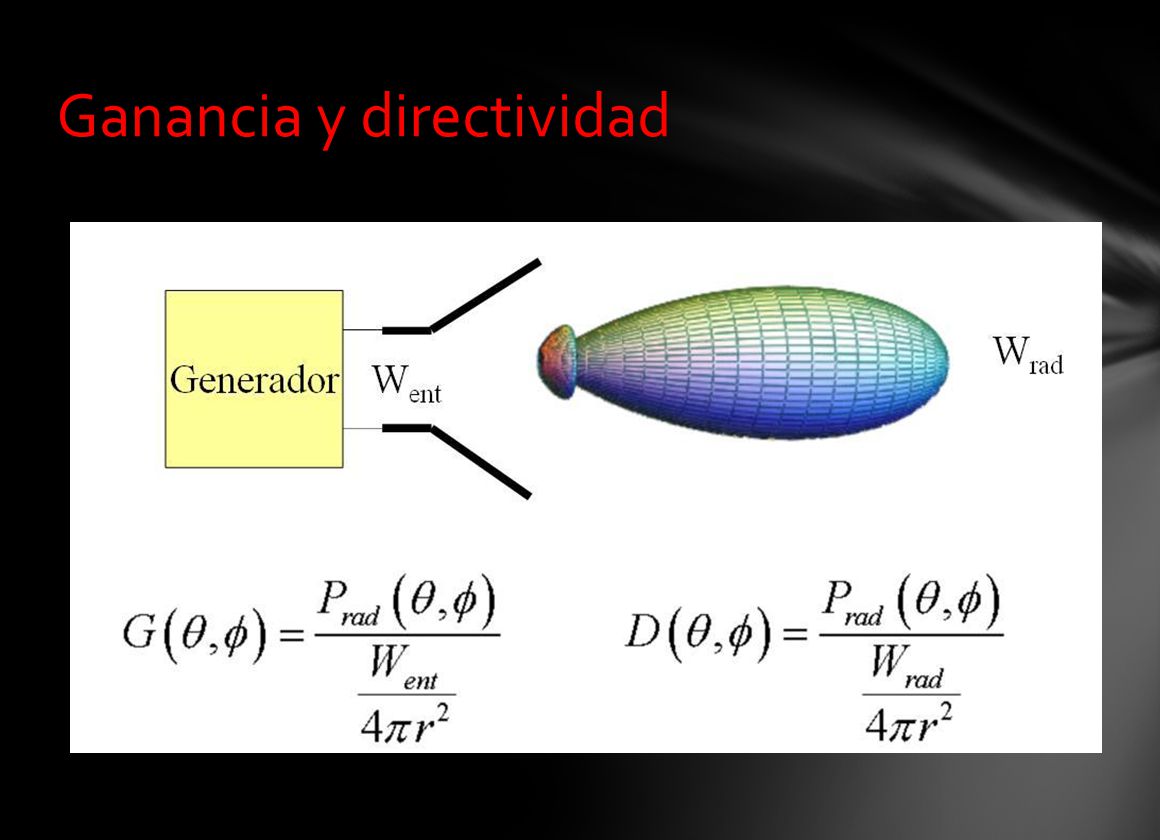

33 Ganancia y directividad

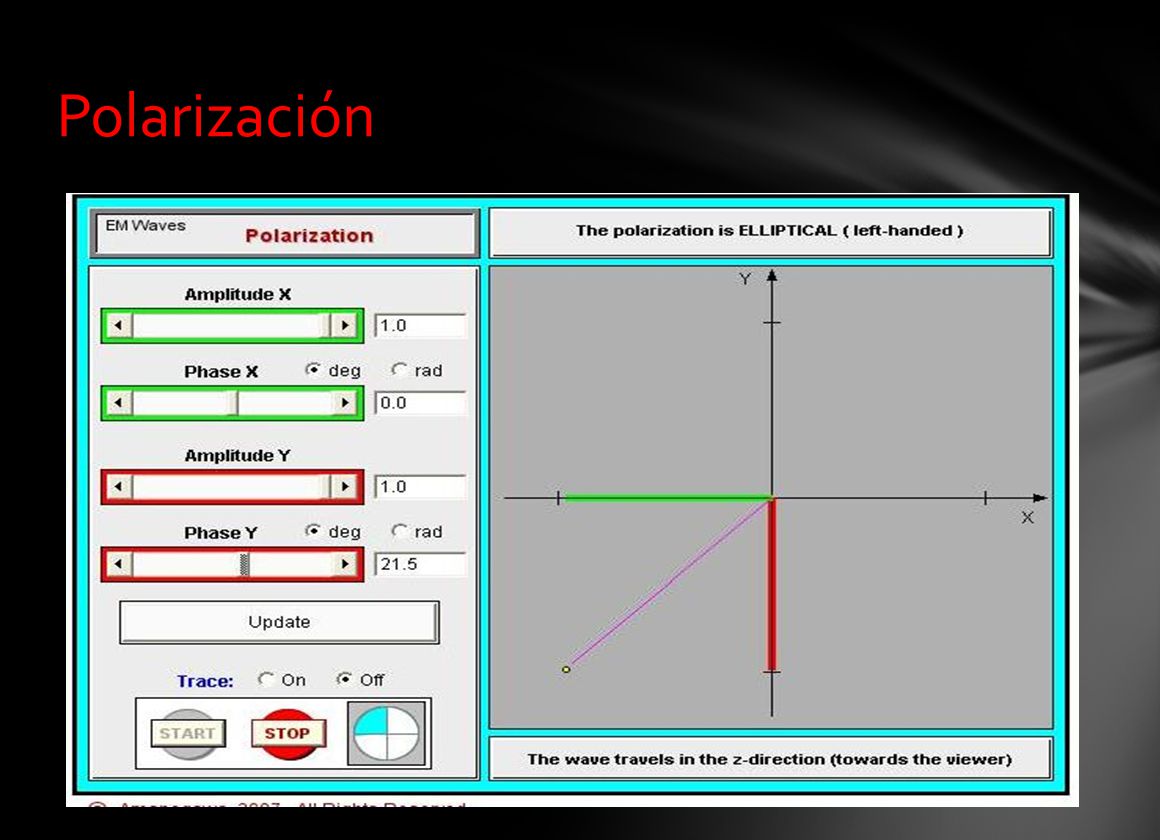

34 Polarización

35 Otras características de las antenas
Razón de Front to Back Es la relación de la ganancia deseada de dirección respecto a la ganancia en la dirección opuesta de la parte posterior de la antena. Expresado en decibeles. Es muy importante para sistemas de backbone, la tasa F/B debe permitir el re-uso de frecuencias. Lóbulos laterales Las antenas de microondas están preparadas a sus direccionales, la radiación máxima está por lo tanto en la dirección de propagación. En la práctica, es imposible concentrar toda la energía en esta dirección algunas de ellas se extienden fuera por los lados laterales y posteriores. Debido a la fase compleja establecida en un patrón de antena resultan los lóbulos.
