1 Sistemas WLAN Charla 3 Medellín Wireless Antenas y Radiopropagación
Conceptos Básicos de WLAN Norma IEEE

2 Sistemas WLAN Estándares IEEE

3 Sistemas WLAN Medellín Wireless
Wireless = Inalámbrico Basado en los estándares de la IEEE x WiFi: Sello que certifica la fidelidad de los equipos Wireless. Certificación creada por la WECA.

4 Limitantes de las Wireless
Velocidad máxima del AP. Distancia entre el AP y el Cliente. (a mayor distancia, menor velocidad) Objetos entre el AP y el Cliente. Saturación del espectro e interferencias.

5 Soluciones Asegurar la línea de vista.
Construcción de antenas mas potentes. Crecer en cuanto a nodos.

6 El uso de Wireless Actualmente
Las empresas ven a la tecnología Wireless como una buena opción para reducir los costos de sus instalaciones de red, conectar sus diferentes sedes y permitir el acceso a la red a los usuarios móviles. Las universidades hacen uso de Wireless para conectar bloques y bibliotecas.

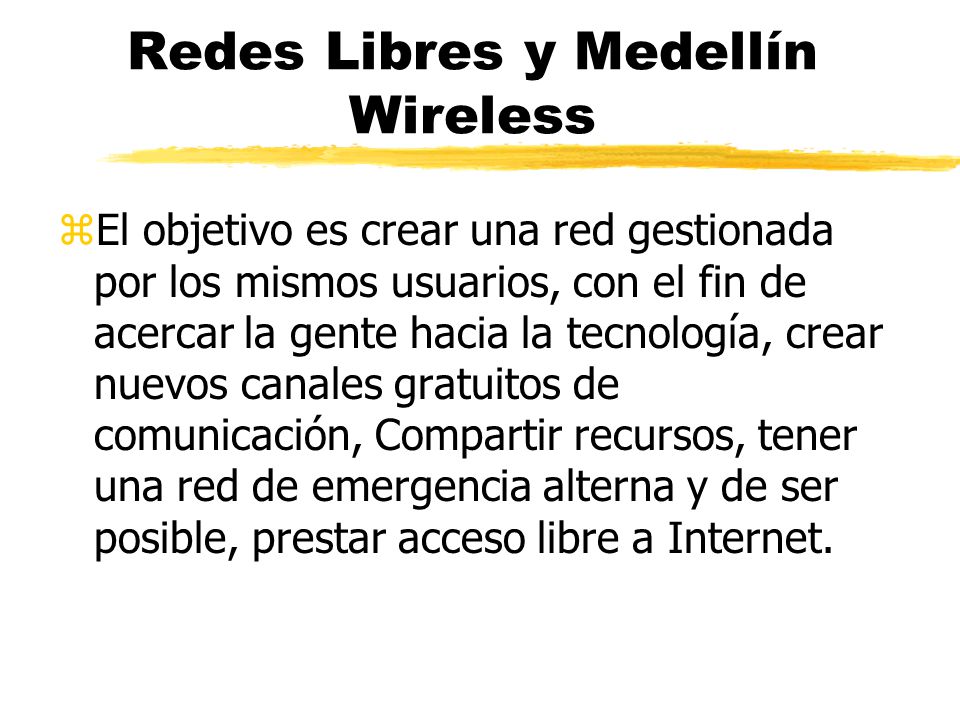

7 Redes Libres y Medellín Wireless
El objetivo es crear una red gestionada por los mismos usuarios, con el fin de acercar la gente hacia la tecnología, crear nuevos canales gratuitos de comunicación, Compartir recursos, tener una red de emergencia alterna y de ser posible, prestar acceso libre a Internet.

8 Medellín Wireless La idea es crear la red libre metropolitana en una modalidad techo – a – Techo y poder cubrir toda la ciudad y algunos municipios aledaños. En un futuro, pensamos la creación de la red libre a nivel nacional.

9 Radiopropagación y Antenas

10 Antenas y Radiopropagación Longitud de Onda
Las ondas viajan a la velocidad de la luz ( Km por segundo). La frecuencia se mide por la cantidad de Ciclos por segundo. La longitud de onda se calcula asi: Vl / Freq = Lo (en Km)

11 Longitud de onda Para 2.4 GHz
Km./ c/s= Km, o lo que es lo mismo = 12,5 cm

12 Nomenclatura de las bandas

13 Propagación de las ondas
Todas las Bandas que operan de VHF para abajo, rebotan en la Ionosfera. Todas las Bandas Microondas, traspasan la Ionosfera y por lo tanto debe existir la línea de vista entre el transmisor y el receptor.

14 La línea de vista La línea de vista es un espacio despejado de cualquier distancia entre las antenas. Esta no se puede ver interrumpida por ningún obstáculo natural o artificial.

15 Antenas El tamaño de una antena lo determina la longitud de la onda en la que se va a trabajar, por lo tanto la antena ideal se denomina “de onda Completa” en nuestro caso seria una antena que mida 12.5 Cm. Las antenas “típicas” son las antenas de media onda y de cuarto de onda. La antena “base” se denomina Dipolo y sobre esta, se basan los muchos otros tipos de antenas. No se utilizan las antenas de onda completa por la Impedancia que manejan !

16 El Dipolo La medida del Dipolo para media onda se calcula multiplicando la longitud de onda por 0,475 esto nos dará la longitud total de nuestra antena, para saber la medida de cada polo, atendríamos que dividir el resultado en 2 así: 12,5 x 0,475 = 5,937 / 2 = 2,968

17 UNIDADES DE REFERENCIA EN CUANTO A GANANCIA
Al DIPOLO DE MEDIA ONDA. Se le atribuye un valor de 1 db (decibelio) y a la antena de 1/4 de onda 1 dbi (decibelio isotópico), así pues, deduciendo, nuestra antena de media onda tendría una ganancia de 2 dbi respecto a una antena de 1/4 de onda. algunos fabricantes de antena no especifican las unidades a posta e "hinchan" las ganancias reales de sus antenas especificando en dbi en lugar de en db estos valores.

18 Medidor de estacionarias Wireless
Antena perfecta Antena errónea

19 EQUIPOS Y ANTENAS USADOS EN WIRELESS

20 Dispositivos Wireless
Tarjetas de Red: Son las que se deben instalar en los computadores. El computador puede ser portátil, de escritorio o PDA. Las tarjetas pueden ser USB, PCMCIA o PCI. Los precios están entre los 100 y los 200 mil pesos.

21 Dispositivos Wireless
Access Point: Reemplaza a los HUB o Switches. Interconecta los computadores de una misma red. Los precios están entre los 300 y los 500 mil pesos.

22 ANTENAS WIRELESS Direccional Omni-Direccional Bi-Direccional

23 ANTENAS WIRELESS Estas son unas de las antenas mas usadas en redes wireless: CANTENAS:

24 ANTENAS WIRELESS YAGI:

25 ANTENAS WIRELESS BIQUADS:

26 ANTENAS WIRELESS PARABÓLICAS:

27 ANTENAS WIRELESS OMNIDIRECCIONALES:

28 ANTENAS WIRELESS HELICOIDALES:

29 CONECCIÓN ENTRE ANTENAS Y EQUIPOS
Para conectar las antenas algún dispositivo wireless, ya sea un access point o una tarjeta de red, se necesitan cables y conectores especiales para este tipo de trabajo.

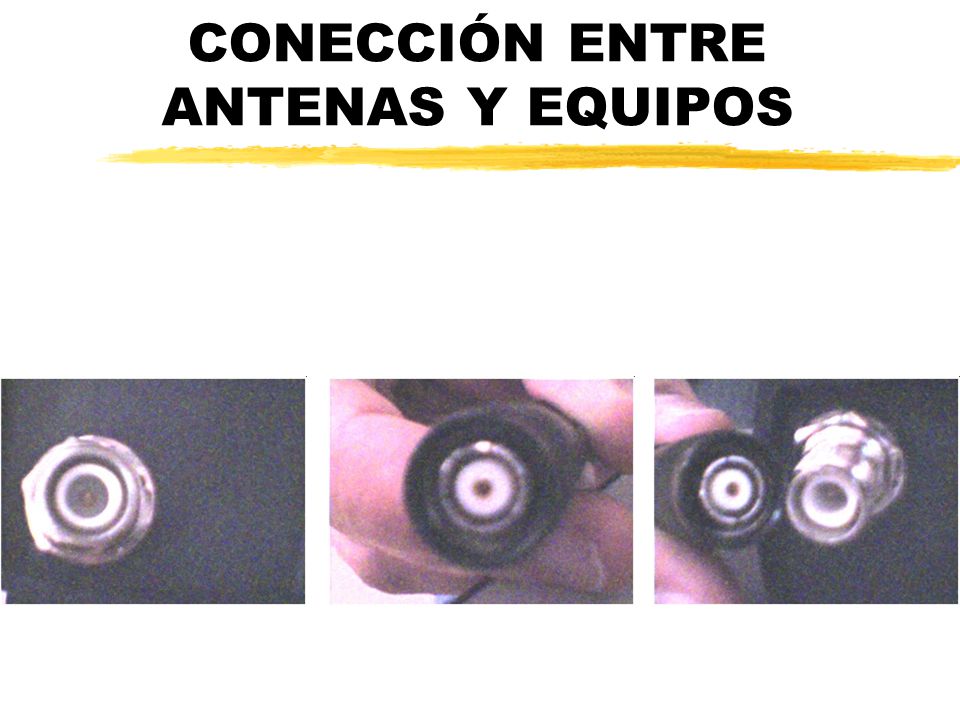

30 CONECCIÓN ENTRE ANTENAS Y EQUIPOS

31 CONECCIÓN ENTRE ANTENAS Y EQUIPOS
