TEMA 9: Hidrograma asociado a una precipitación

Presentación del tema: "TEMA 9: Hidrograma asociado a una precipitación"— Transcripción de la presentación:

1 TEMA 9: Hidrograma asociado a una precipitación
ÍNDICE Definición Proceso de escorrentía. Generación del hidrograma. Análisis Forma del hidrograma. Elementos constitutivos Factores que influyen en la forma del hidrograma Separación de las componentes del hidrograma

2 TEMA 9: Hidrogramas Definición Representación gráfica que expresa la
variación temporal del caudal en una sección de un río, denominada sección de salida Q = f(t)

3 ÍNDICE HIDROGRAMA ASOCIADO A UNA PRECIPITACIÓN Definición
Proceso de escorrentía. Generación del hidrograma. Análisis Forma del hidrograma. Elementos constitutivos Factores que influyen en la forma del hidrograma Separación de las componentes del hidrograma

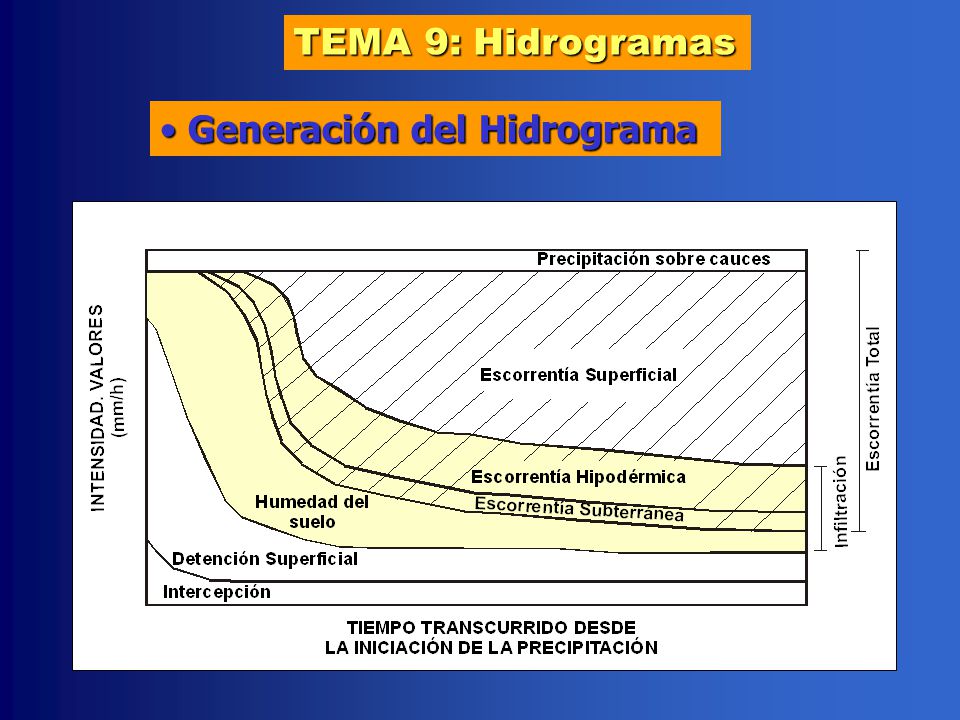

4 TEMA 9: Hidrogramas Generación del Hidrograma

5 TEMA 9: Hidrogramas Generación del Hidrograma

6 ÍNDICE HIDROGRAMA ASOCIADO A UNA PRECIPITACIÓN Definición
Proceso de escorrentía. Generación del hidrograma. Análisis Forma del hidrograma. Elementos constitutivos Factores que influyen en la forma del hidrograma Separación de las componentes del hidrograma

7 TEMA 9: Hidrogramas Forma del Hidrograma Hietograma

8 TEMA 9: Hidrogramas Forma del Hidrograma Hidrograma

9 TEMA 9: Hidrogramas Forma del Hidrograma Curva de agotamiento
Q = a V = -dV/dt V = V0 exp (- a t)

10 TEMA 9: Hidrogramas Forma del Hidrograma Curva de agotamiento
Q = Q0 exp (- a t)

11 ÍNDICE HIDROGRAMA ASOCIADO A UNA PRECIPITACIÓN Definición
Proceso de escorrentía. Generación del hidrograma. Análisis Forma del hidrograma. Elementos constitutivos Factores que influyen en la forma del hidrograma Separación de las componentes del hidrograma

12 Factores que afectan a la forma
TEMA 9: Hidrogramas Factores que afectan a la forma a) Físico-geográficos Características de la cuenca Características del terreno Características del cauce b) Climáticos Características del aguacero Umbral de escorrentía Evapotranspiración

13 Factores que afectan a la forma
TEMA 9: Hidrogramas Factores que afectan a la forma a) Físico-geográficos Forma

14 Factores que afectan a la forma
TEMA 9: Hidrogramas Factores que afectan a la forma a) Físico-geográficos Densidad de drenaje

15 Movimiento del aguacero
TEMA 9: Hidrogramas Factores que afectan a la forma a) Físico-geográficos Tamaño Vegetación Pendiente Tipo de suelo b) Climáticos Movimiento del aguacero

16 Factores que afectan a la forma
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero

17 Factores que afectan a la forma
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero

18 Duración del aguacero (L finita)
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero (L finita)

19 Duración del aguacero ta > tc
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero ta > tc

20 Duración del aguacero ta = tc
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero ta = tc

21 Duración del aguacero ta < tc
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Duración del aguacero ta < tc

22 Características de la lluvia
TEMA 9: Hidrogramas Factores que afectan a la forma b) Climáticos Características de la lluvia Caso 1: I < If y Vol. Inf. < Déf. Hum. Caso 2: I < If y Vol. Inf. > Déf. Hum. Caso 3: I > If y Vol. Inf. < Déf. Hum. Caso 4: I > If y Vol. Inf. > Déf. Hum.

23 ÍNDICE HIDROGRAMA ASOCIADO A UNA PRECIPITACIÓN Definición
Proceso de escorrentía. Generación del hidrograma. Análisis Forma del hidrograma. Elementos constitutivos Factores que influyen en la forma del hidrograma Separación de las componentes del hidrograma

24 TEMA 9: Hidrogramas Separación de las componentes a) Método de la escorrentía constante

25 Separación de las componentes
TEMA 9: Hidrogramas Separación de las componentes b) Método de Linsley T = A0.2

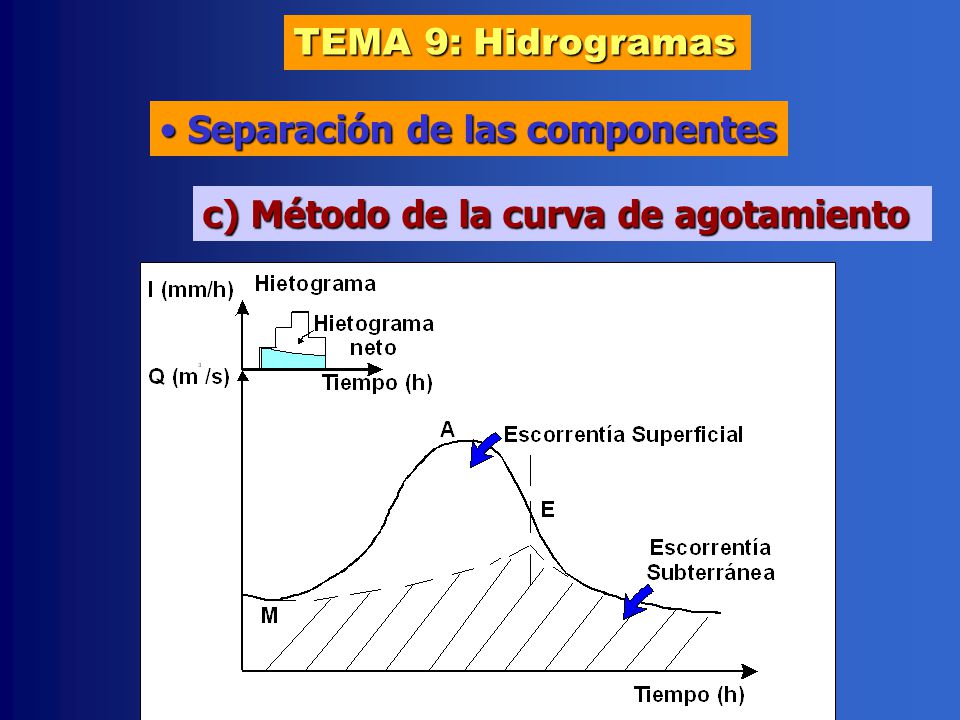

26 TEMA 9: Hidrogramas Separación de las componentes c) Método de la curva de agotamiento

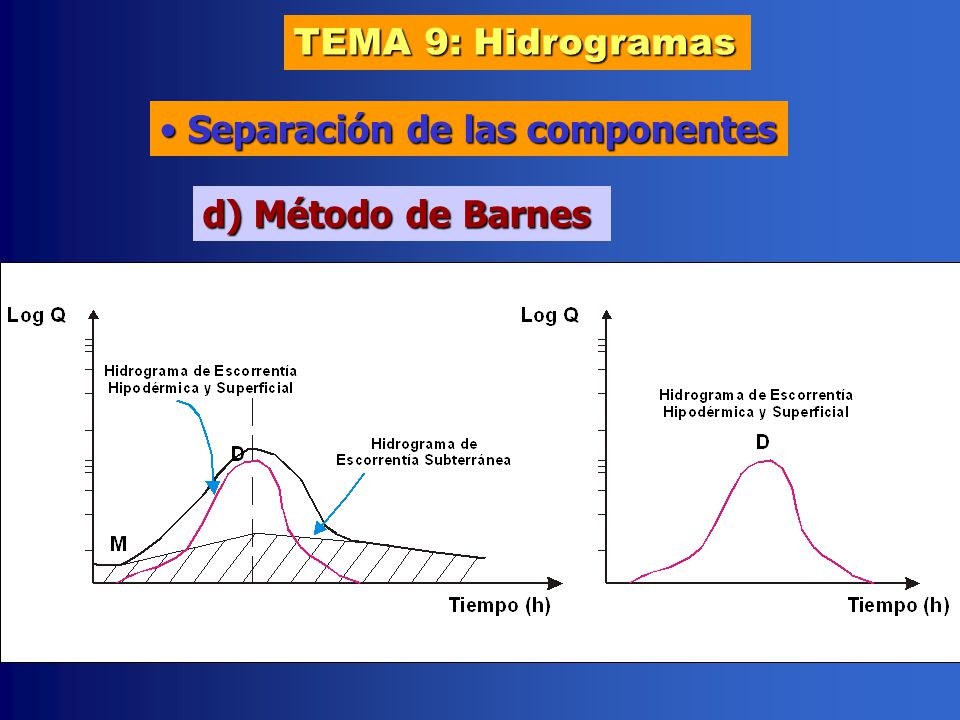

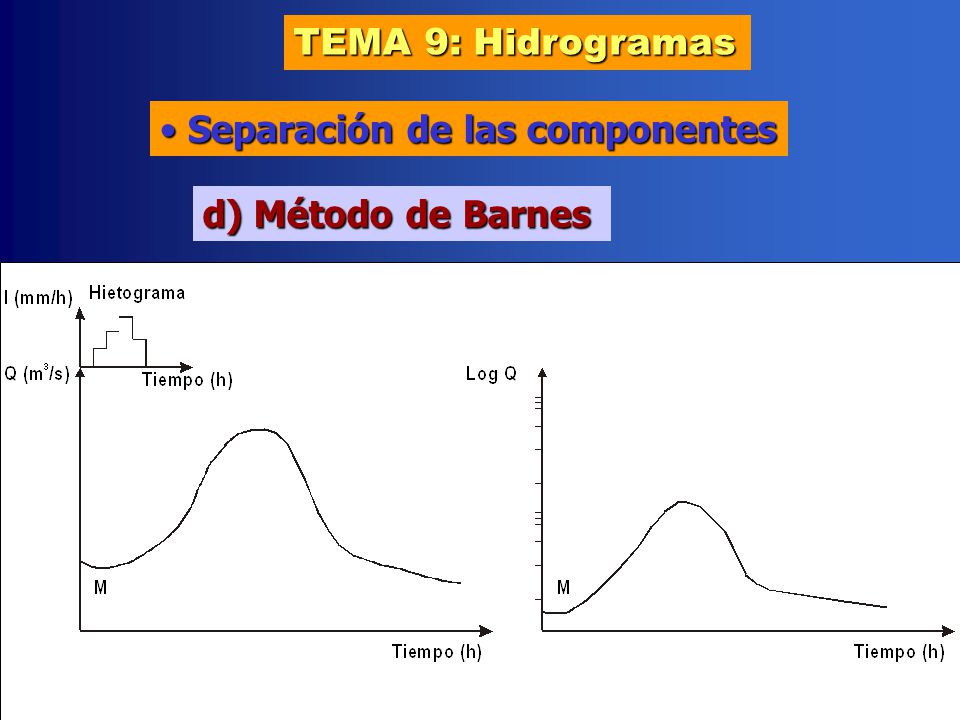

27 TEMA 9: Hidrogramas Separación de las componentes d) Método de Barnes

28 TEMA 9: Hidrogramas Separación de las componentes d) Método de Barnes

29 TEMA 9: Hidrogramas Separación de las componentes d) Método de Barnes

30 TEMA 9: Hidrogramas Separación de las componentes d) Método de Barnes

31 TEMA 9: Hidrogramas Hidrograma real de entrada. Tambre

32 TEMA 9: Hidrogramas REFERENCIAS
