1 Planta productora de leche en polvo
Carmen Arely González Díaz Miguel de Jesús Hernández Carrillo 9 Frida Karina López Marín Josué Jacob Muñoz Navarrete 8C3 03 de Abril de 2014

2 Introducción En esta presentación se darán a conocer los requerimientos, equipos y costos de los mismos para una planta productora de leche en polvo.

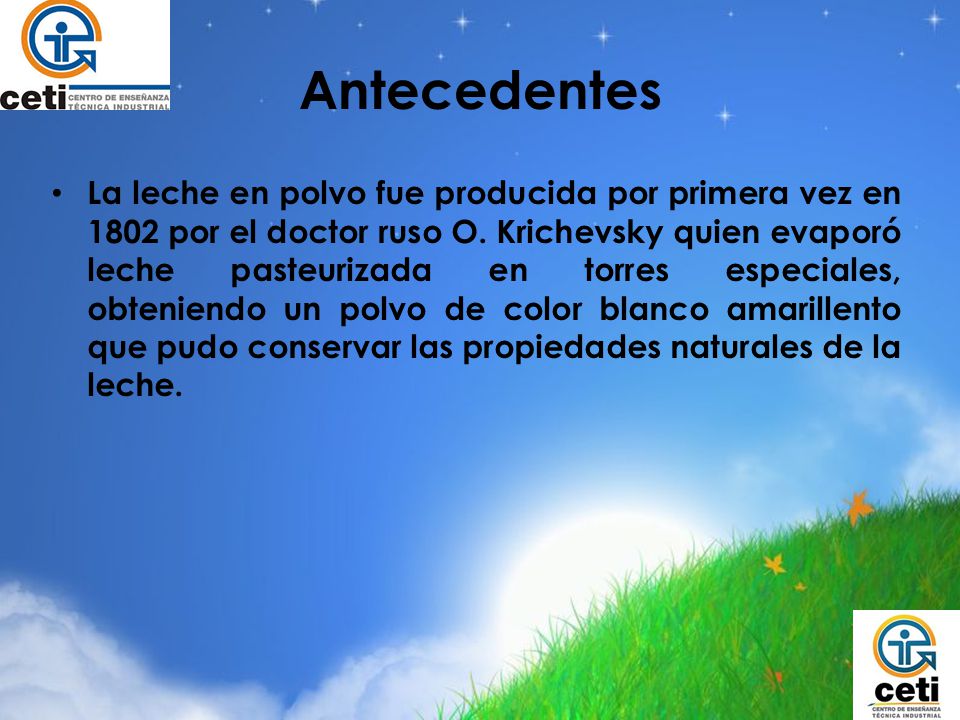

3 Antecedentes La leche en polvo fue producida por primera vez en 1802 por el doctor ruso O. Krichevsky quien evaporó leche pasteurizada en torres especiales, obteniendo un polvo de color blanco amarillento que pudo conservar las propiedades naturales de la leche.

4 Antecedentes Pasaron casi 60 años hasta que H. Nestlé inventó la leche en polvo para bebés, elaborada a base de leche de vaca deshidratada y cereales; y fue esta fórmula inventada por H. Nestlé la que, en 1875, utilizó D. Peter como agregado para crear el primer chocolate con leche.

5 Desarrollo del tema Una planta productora de este tipo esta diseñada para producir leche en polvo envasada en bolsas de 25kg, también es una planta para funcionar adyacentemente con una productora de leche fluida la cual proporciona facilidades de recepción, pasteurización y control de calidad, así como servicios.

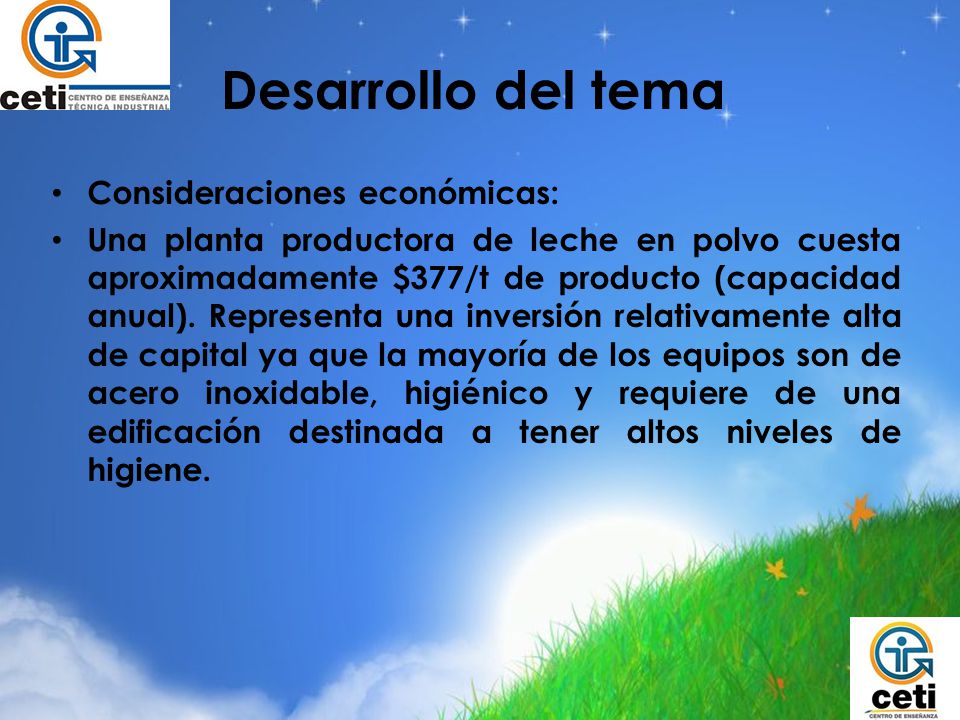

6 Desarrollo del tema Consideraciones económicas:
Una planta productora de leche en polvo cuesta aproximadamente $377/t de producto (capacidad anual). Representa una inversión relativamente alta de capital ya que la mayoría de los equipos son de acero inoxidable, higiénico y requiere de una edificación destinada a tener altos niveles de higiene.

7 Desarrollo del tema Los factores clave que afectan la rentabilidad de la empresa son: Calidad, precio y suministro seguro de leche fresca. Costo del combustible.

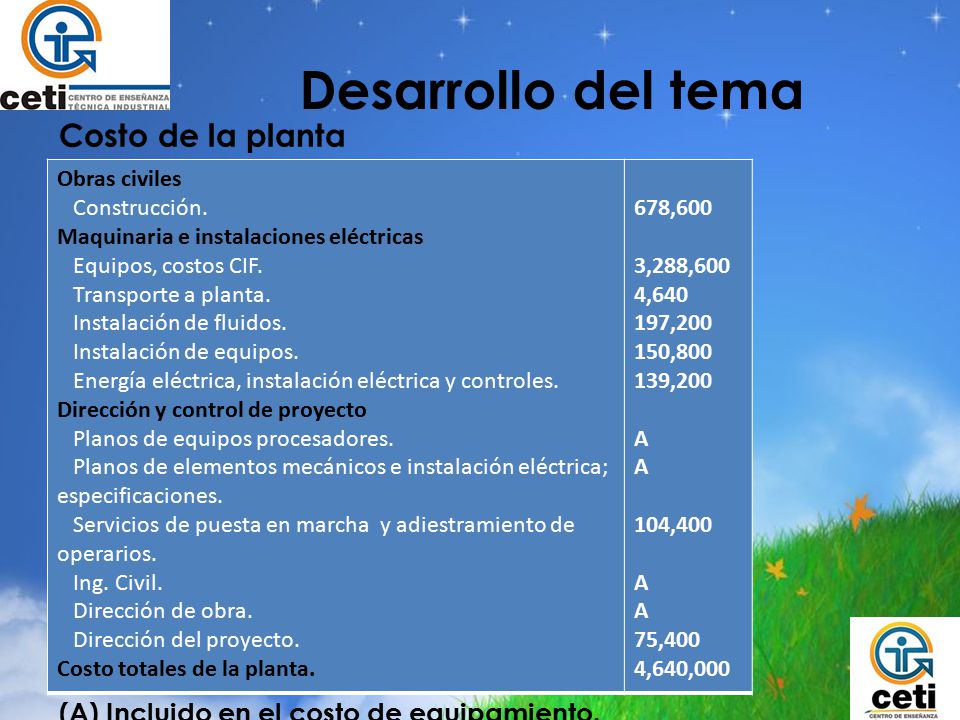

8 Desarrollo del tema Costo de la planta
Obras civiles Construcción. Maquinaria e instalaciones eléctricas Equipos, costos CIF. Transporte a planta. Instalación de fluidos. Instalación de equipos. Energía eléctrica, instalación eléctrica y controles. Dirección y control de proyecto Planos de equipos procesadores. Planos de elementos mecánicos e instalación eléctrica; especificaciones. Servicios de puesta en marcha y adiestramiento de operarios. Ing. Civil. Dirección de obra. Dirección del proyecto. Costo totales de la planta. 678,600 3,288,600 4,640 197,200 150,800 139,200 A 104,400 75,400 4,640,000 (A) Incluido en el costo de equipamiento.

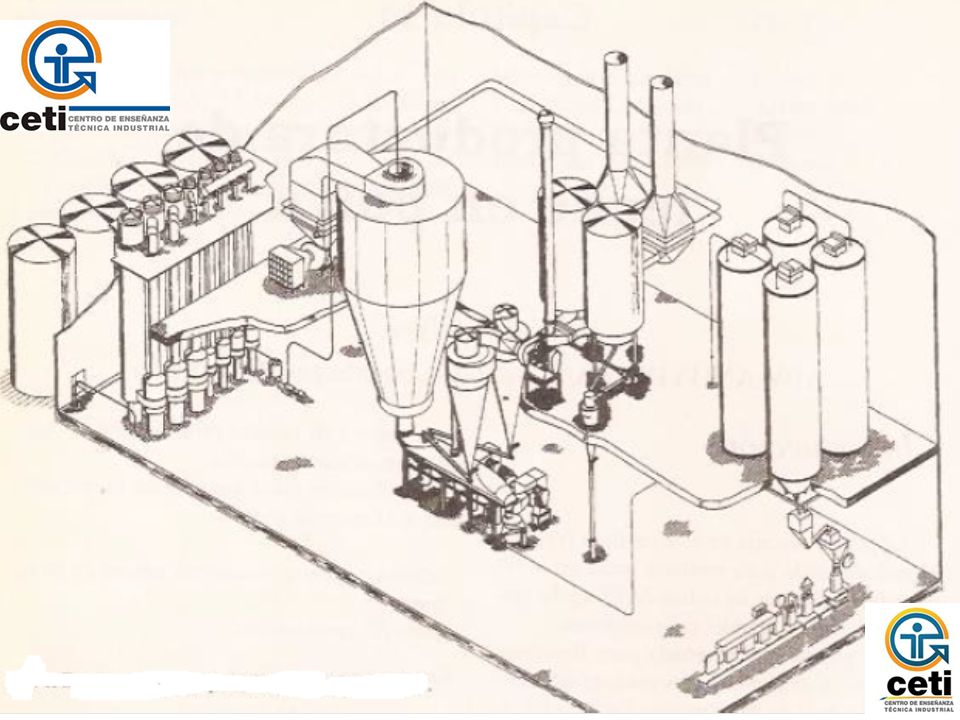

9

10 Desarrollo del tema Los servicios necesarios son:
Combustible, energía eléctrica, aire comprimido, agua y vapor. Los mayores costos operativos son: La leche en bruto, combustible y vapor. La planta requiere un área aproximada de 1,500m2

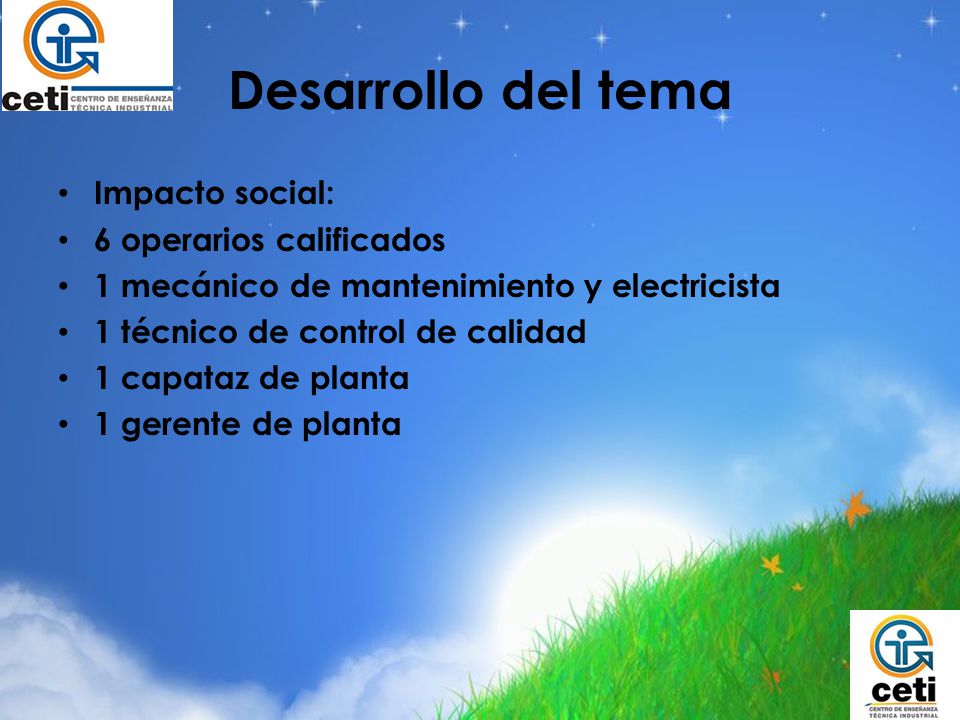

11 Desarrollo del tema Impacto social: 6 operarios calificados
1 mecánico de mantenimiento y electricista 1 técnico de control de calidad 1 capataz de planta 1 gerente de planta

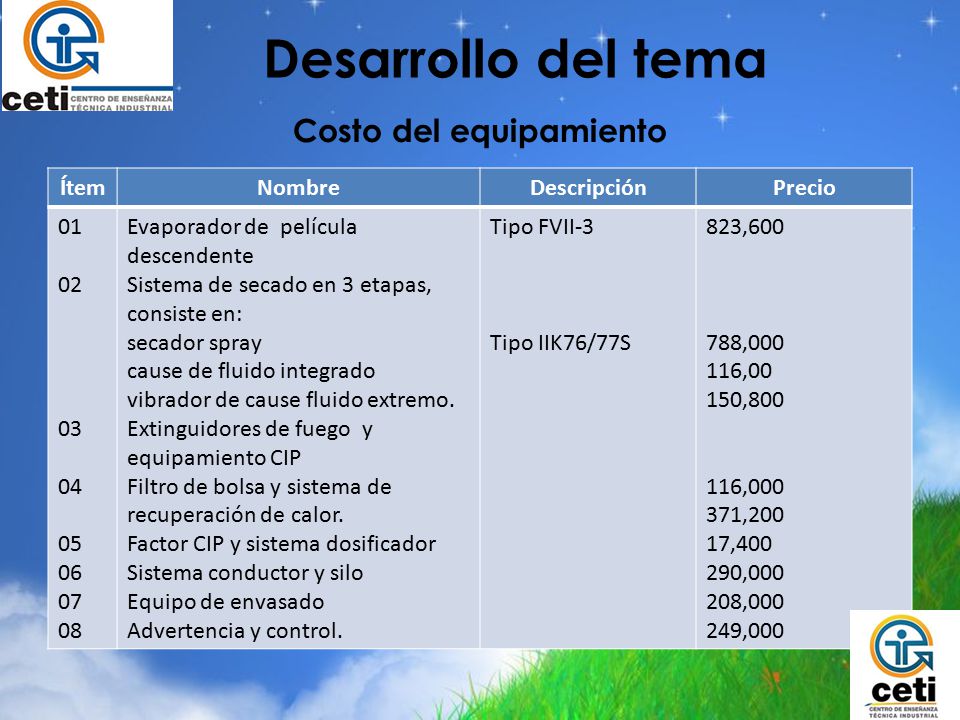

12 Costo del equipamiento
Desarrollo del tema Costo del equipamiento Ítem Nombre Descripción Precio 01 02 03 04 05 06 07 08 Evaporador de película descendente Sistema de secado en 3 etapas, consiste en: secador spray cause de fluido integrado vibrador de cause fluido extremo. Extinguidores de fuego y equipamiento CIP Filtro de bolsa y sistema de recuperación de calor. Factor CIP y sistema dosificador Sistema conductor y silo Equipo de envasado Advertencia y control. Tipo FVII-3 Tipo IIK76/77S 823,600 788,000 116,00 150,800 116,000 371,200 17,400 290,000 208,000 249,000

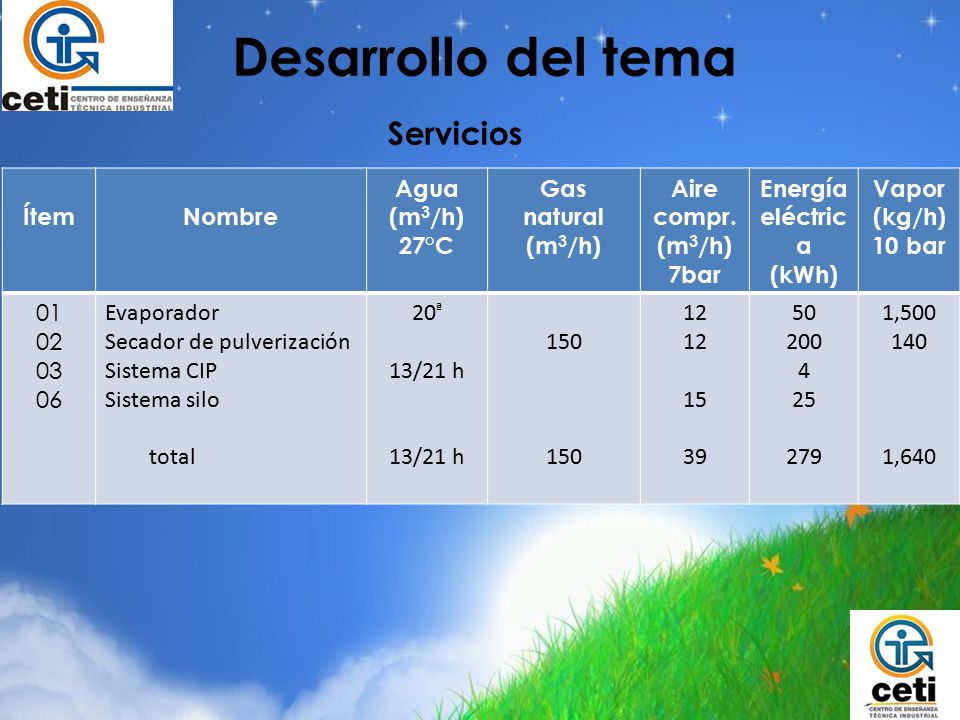

13 Desarrollo del tema Servicios Ítem Nombre Agua (m3/h) 27°C Gas natural
Aire compr. (m3/h) 7bar Energía eléctrica (kWh) Vapor (kg/h) 10 bar 01 02 03 06 Evaporador Secador de pulverización Sistema CIP Sistema silo total 20ª 13/21 h 150 12 15 39 50 200 4 25 279 1,500 140 1,640

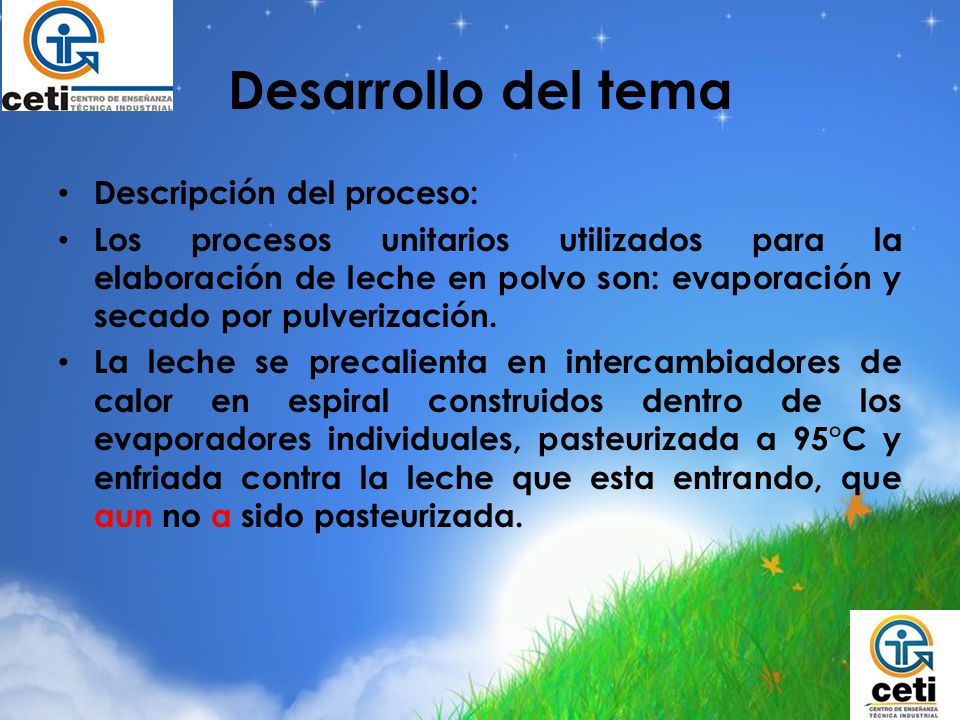

14 Desarrollo del tema Descripción del proceso:
Los procesos unitarios utilizados para la elaboración de leche en polvo son: evaporación y secado por pulverización. La leche se precalienta en intercambiadores de calor en espiral construidos dentro de los evaporadores individuales, pasteurizada a 95°C y enfriada contra la leche que esta entrando, que aun no a sido pasteurizada.

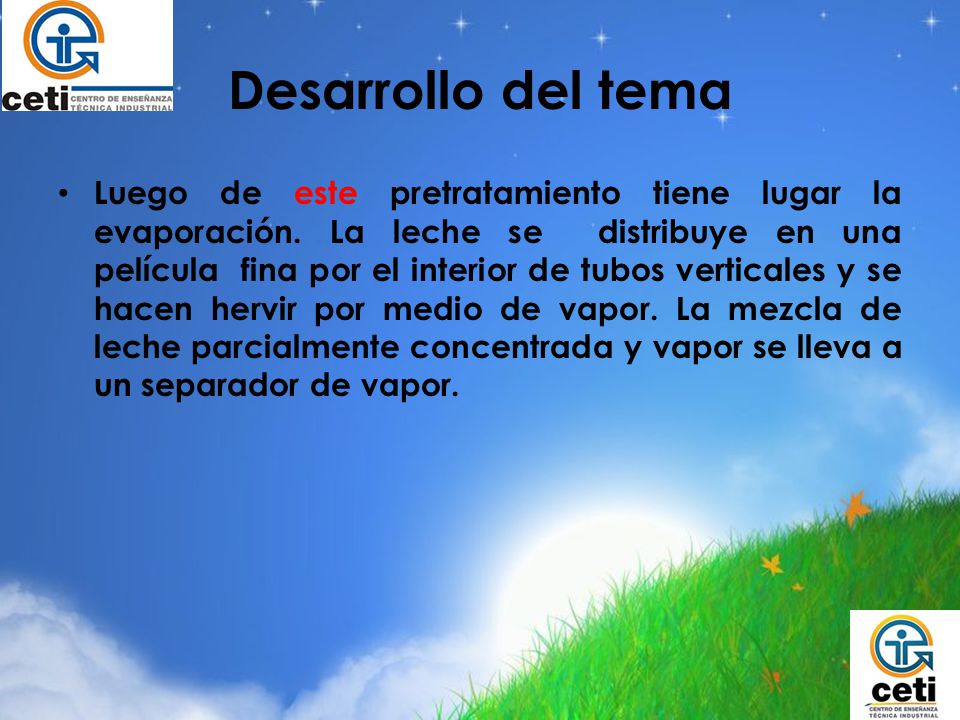

15 Desarrollo del tema Luego de este pretratamiento tiene lugar la evaporación. La leche se distribuye en una película fina por el interior de tubos verticales y se hacen hervir por medio de vapor. La mezcla de leche parcialmente concentrada y vapor se lleva a un separador de vapor.

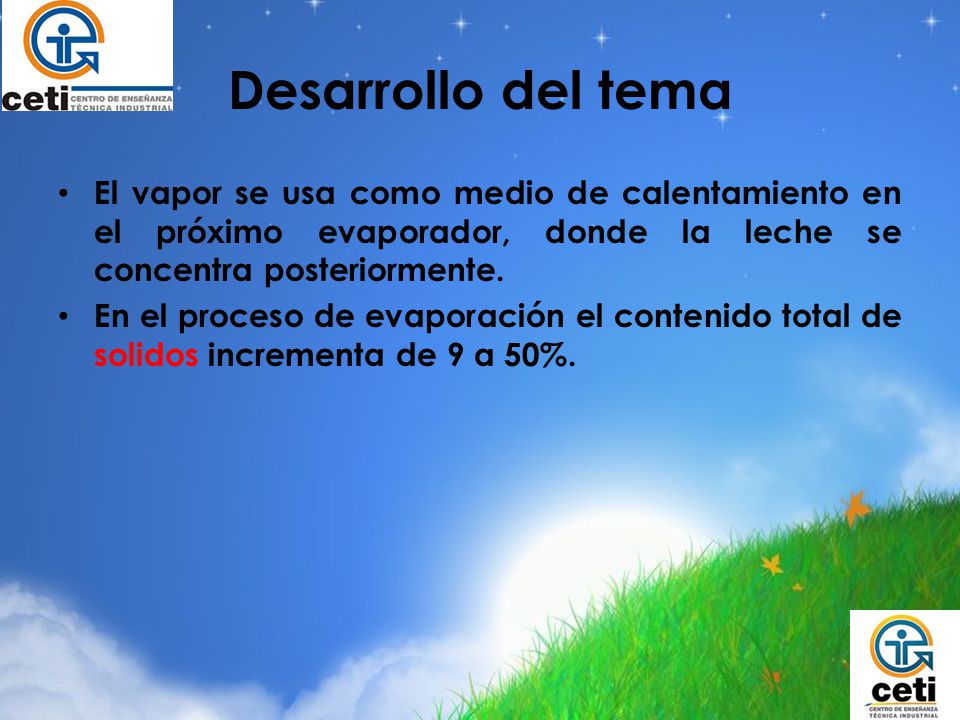

16 Desarrollo del tema El vapor se usa como medio de calentamiento en el próximo evaporador, donde la leche se concentra posteriormente. En el proceso de evaporación el contenido total de solidos incrementa de 9 a 50%.

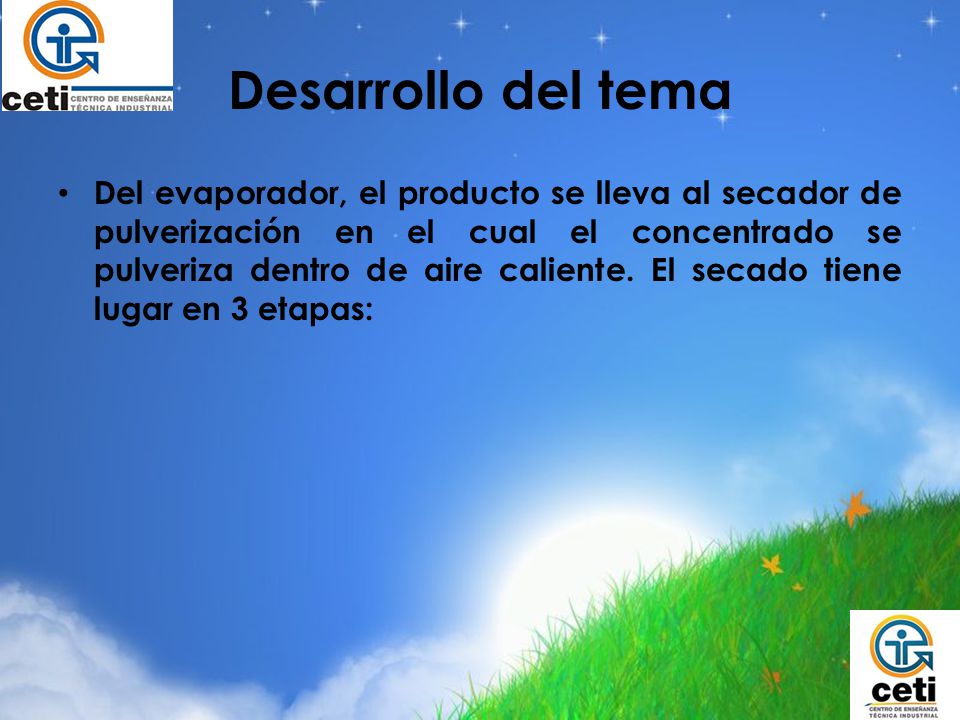

17 Desarrollo del tema Del evaporador, el producto se lleva al secador de pulverización en el cual el concentrado se pulveriza dentro de aire caliente. El secado tiene lugar en 3 etapas:

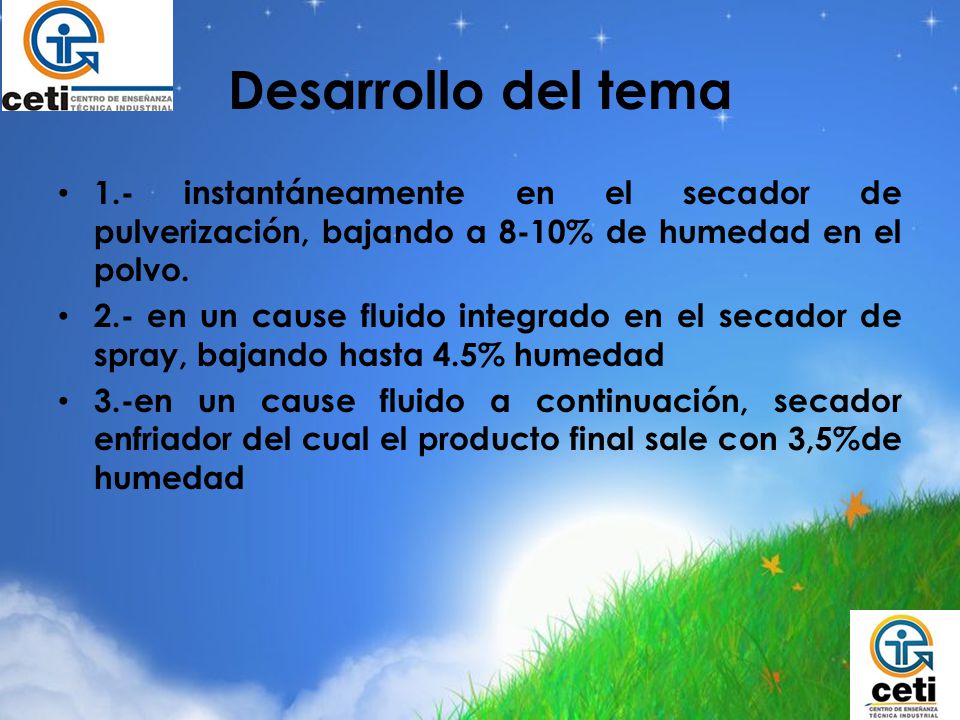

18 Desarrollo del tema 1.- instantáneamente en el secador de pulverización, bajando a 8-10% de humedad en el polvo. 2.- en un cause fluido integrado en el secador de spray, bajando hasta 4.5% humedad 3.-en un cause fluido a continuación, secador enfriador del cual el producto final sale con 3,5%de humedad

19 Desarrollo del tema En el ultimo cause fluido del producto se enfría a 30°C. El aire de secado se limpia de partículas de polvo en un filtro de bolsas. Por medio de un sistema de intercambiador de calor liquido acoplado, la energía se recupera del aire extraído y se reutiliza para precalentamiento.

20 Desarrollo del tema El polvo se conduce a un sistema de silos de donde se envasa. La limpieza de los equipos se lleva a cabo con un sistema CIP. El proceso se controla por medio de ordenadores para optimizar el trabajo y la calidad del producto.

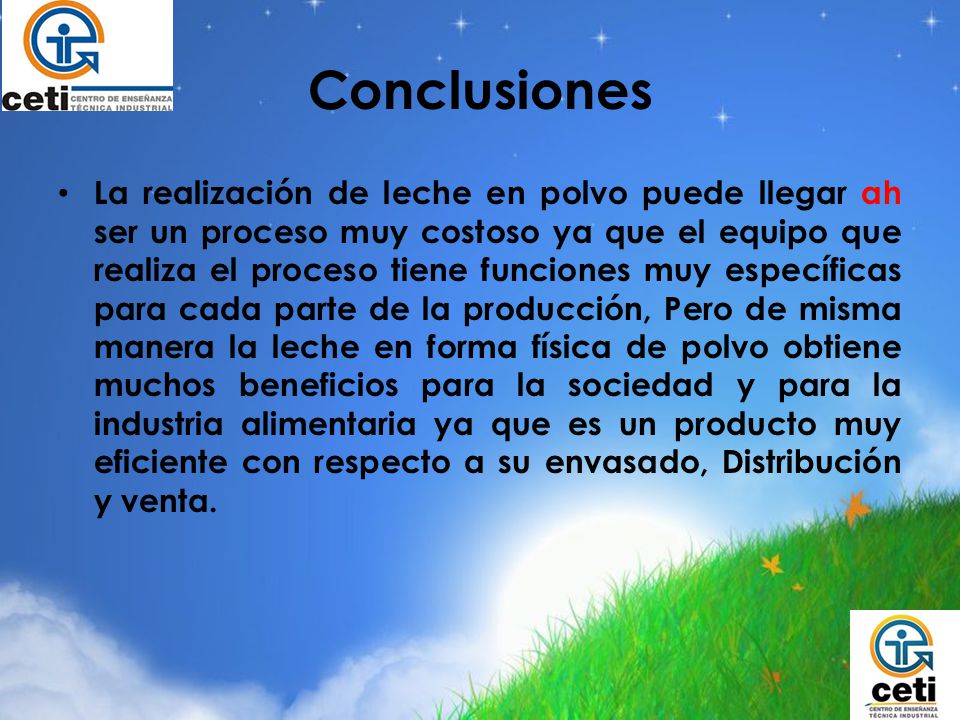

21 Conclusiones La realización de leche en polvo puede llegar ah ser un proceso muy costoso ya que el equipo que realiza el proceso tiene funciones muy específicas para cada parte de la producción, Pero de misma manera la leche en forma física de polvo obtiene muchos beneficios para la sociedad y para la industria alimentaria ya que es un producto muy eficiente con respecto a su envasado, Distribución y venta.

22 Referencias bibliográficas
Alfred B., “Fábricas de alimentos, procesos, equipamientos y costos”. Editorial Acribia, 1987. La historia de la leche en polvo, recuperado de Educar, comunidades virtuales de aprendizaje colaborativo. Recuperado de :
