INGENIERIA DE MATERIALES Ing. Alejandra Garza Vázquez

Presentación del tema: "INGENIERIA DE MATERIALES Ing. Alejandra Garza Vázquez"— Transcripción de la presentación:

1 INGENIERIA DE MATERIALES Ing. Alejandra Garza Vázquez

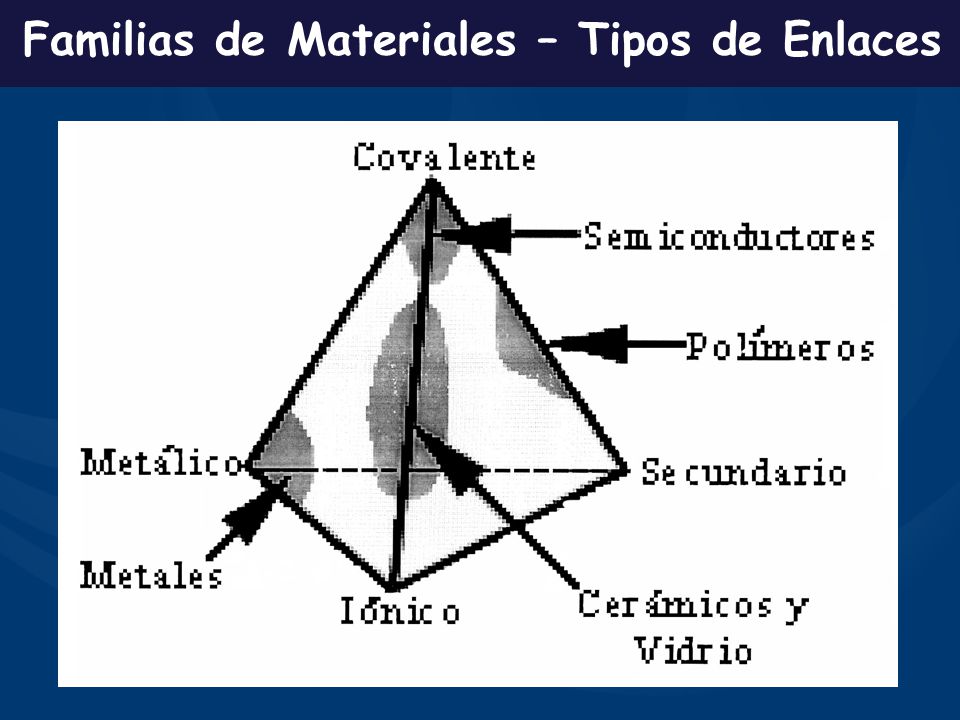

2 Familias de Materiales – Tipos de Enlaces

3 ORDENAMIENTO CRISTALINO

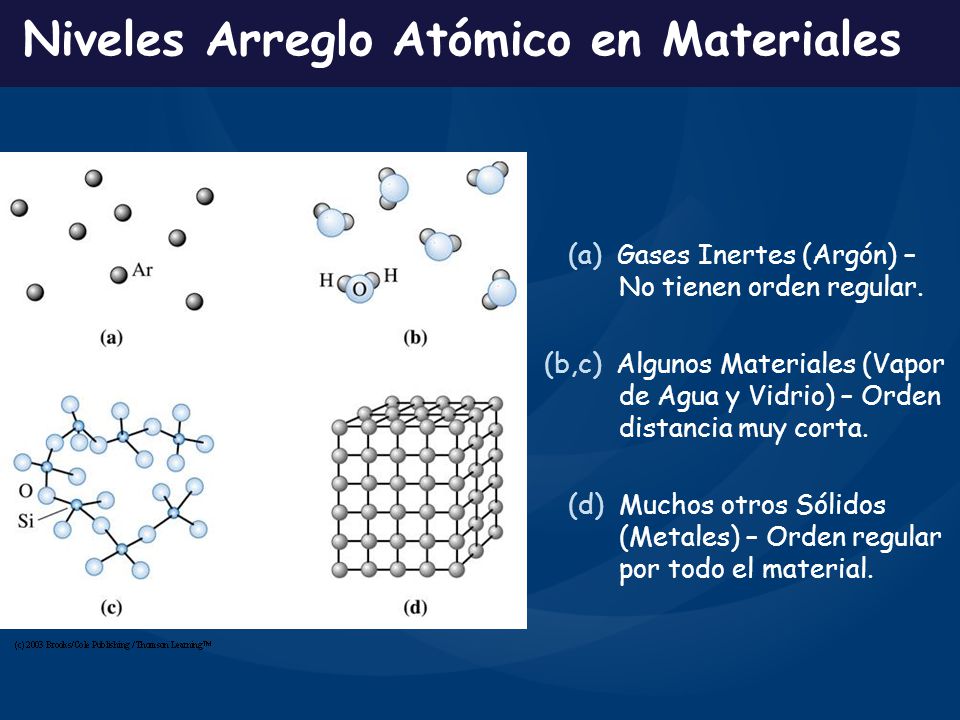

4 Niveles Arreglo Atómico en Materiales
(a) Gases Inertes (Argón) – No tienen orden regular. (b,c) Algunos Materiales (Vapor de Agua y Vidrio) – Orden distancia muy corta. (d) Muchos otros Sólidos (Metales) – Orden regular por todo el material.

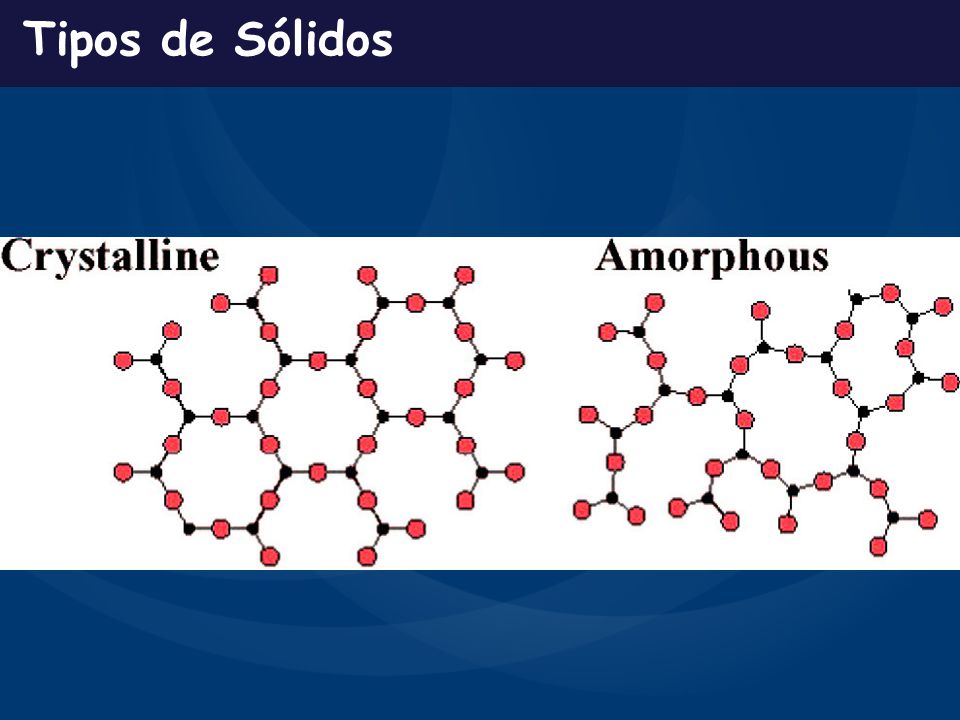

5 Tipos de Sólidos

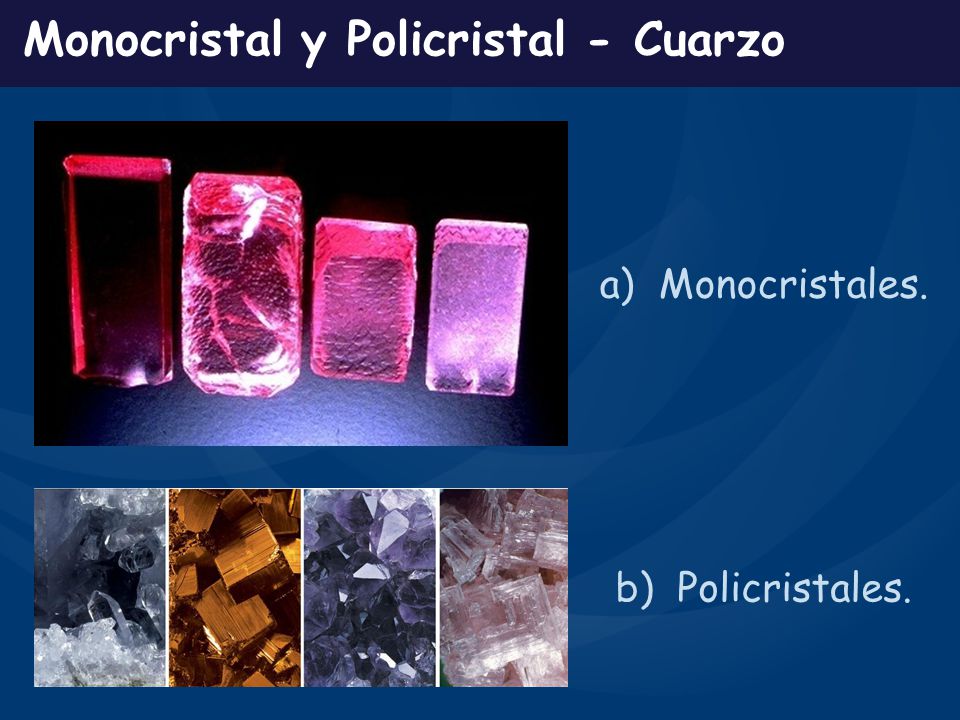

6 Monocristal y Policristal - Cuarzo
a) Monocristales. b) Policristales.

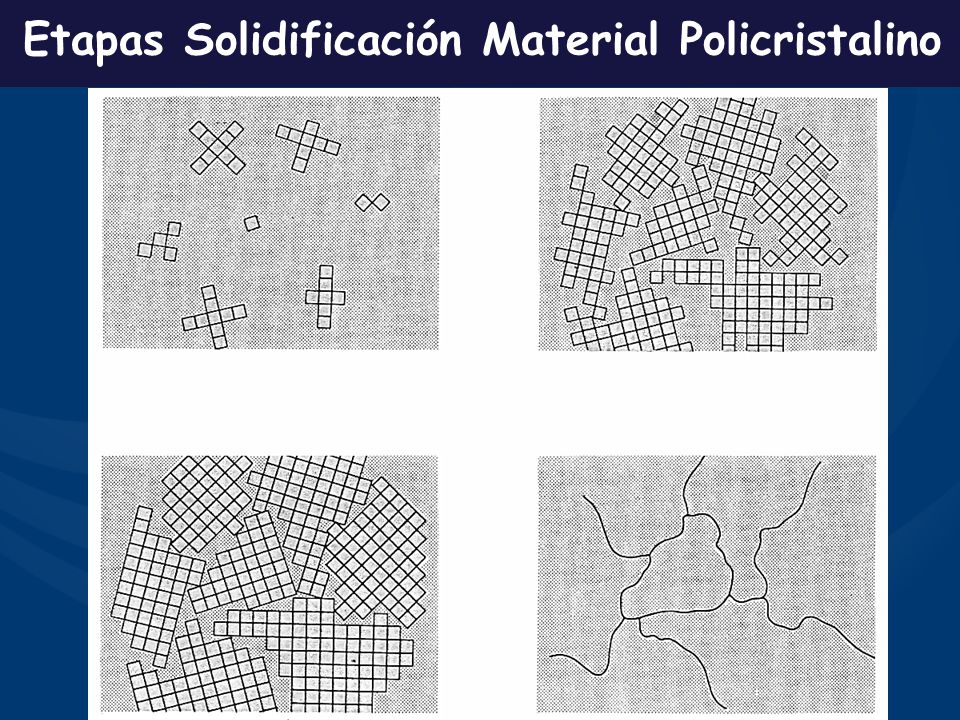

7 Etapas Solidificación Material Policristalino

8 Fronteras de Grano

9 Pastel de Chocolate con Betún de Vainilla

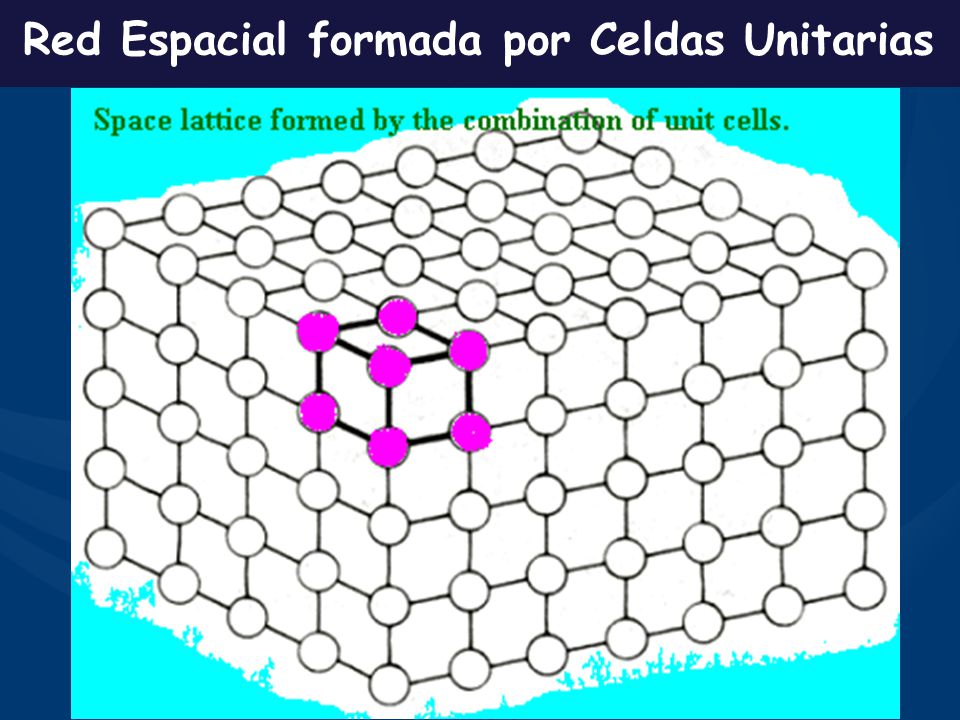

10 Red Espacial formada por Celdas Unitarias

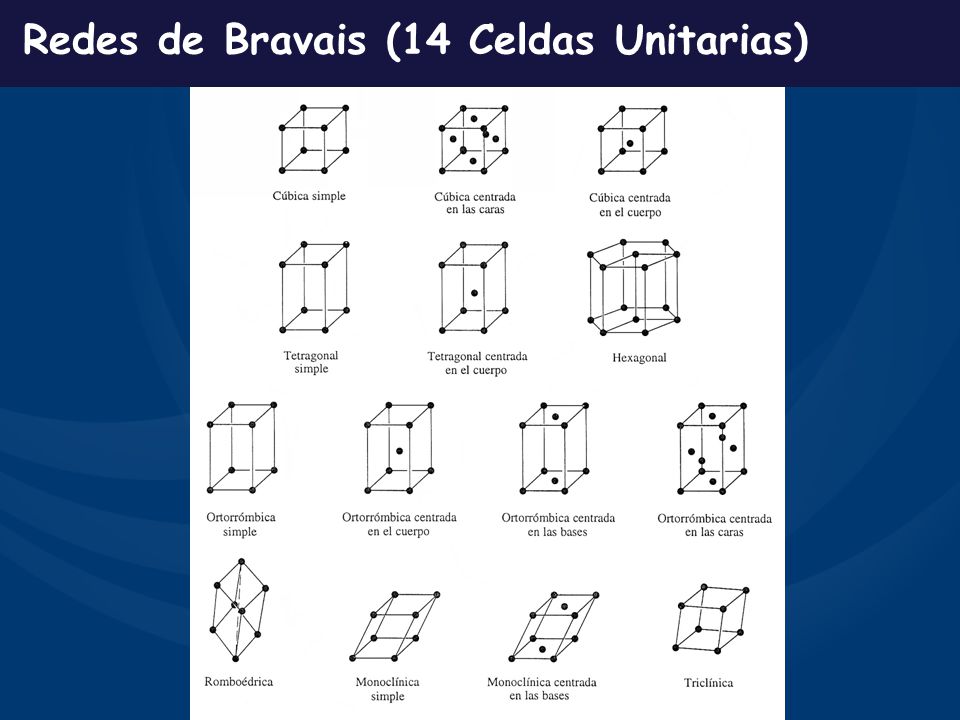

11 Redes de Bravais (14 Celdas Unitarias)

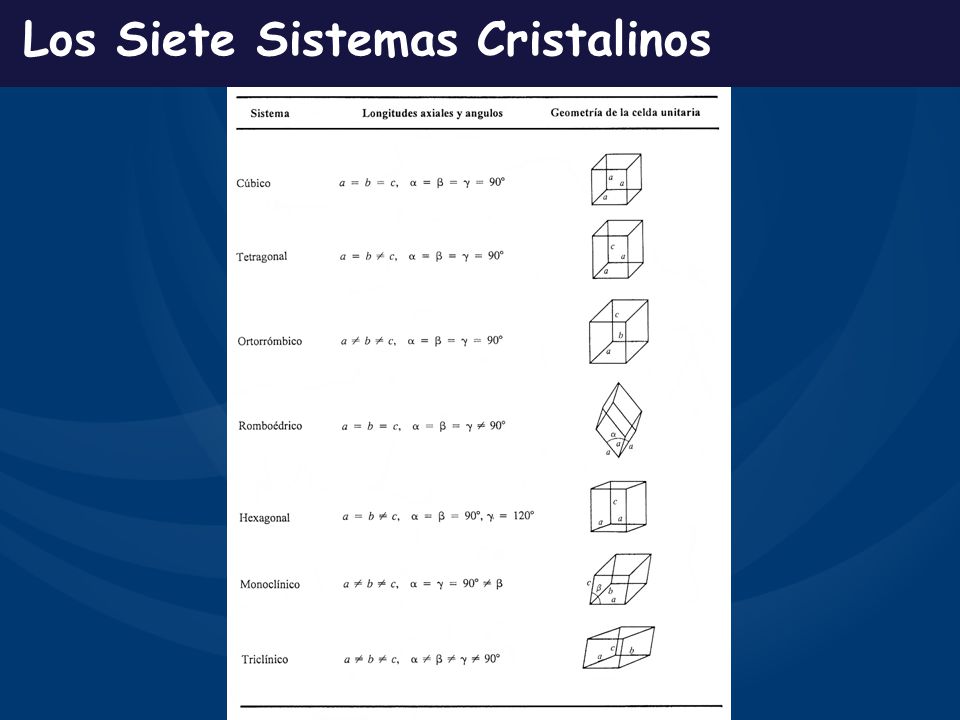

12 Los Siete Sistemas Cristalinos

13 CELDAS UNITARIAS MAS FRECUENTES en los Materiales Metálicos

14 a) Cúbica Centrada en el Cuerpo

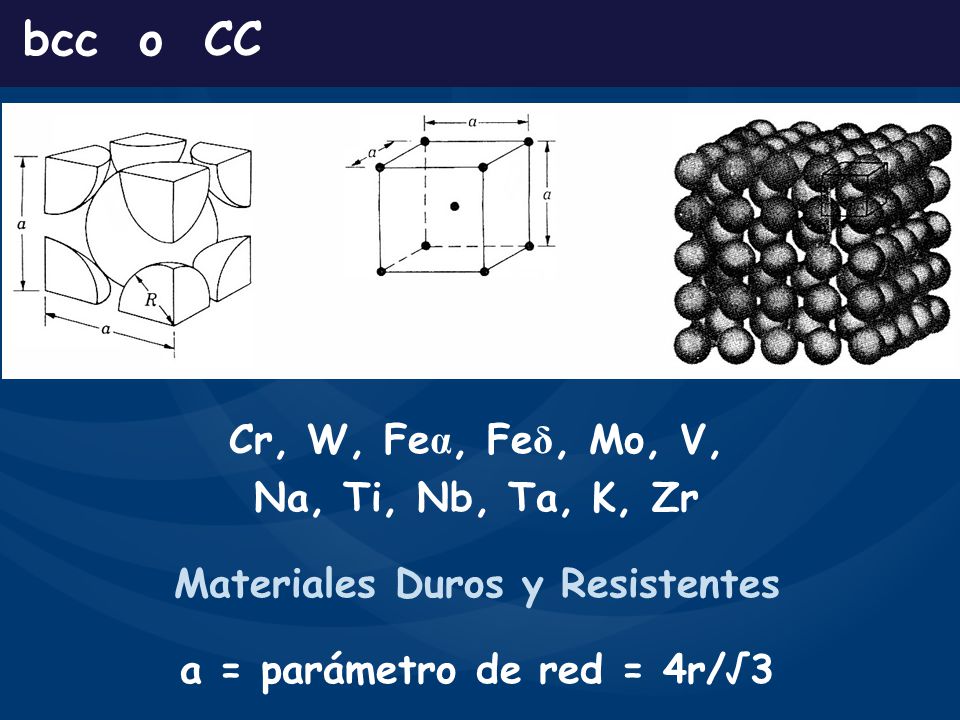

15 Materiales Duros y Resistentes a = parámetro de red = 4r/√3
bcc o CC Cr, W, Feα, Feδ, Mo, V, Na, Ti, Nb, Ta, K, Zr Materiales Duros y Resistentes a = parámetro de red = 4r/√3

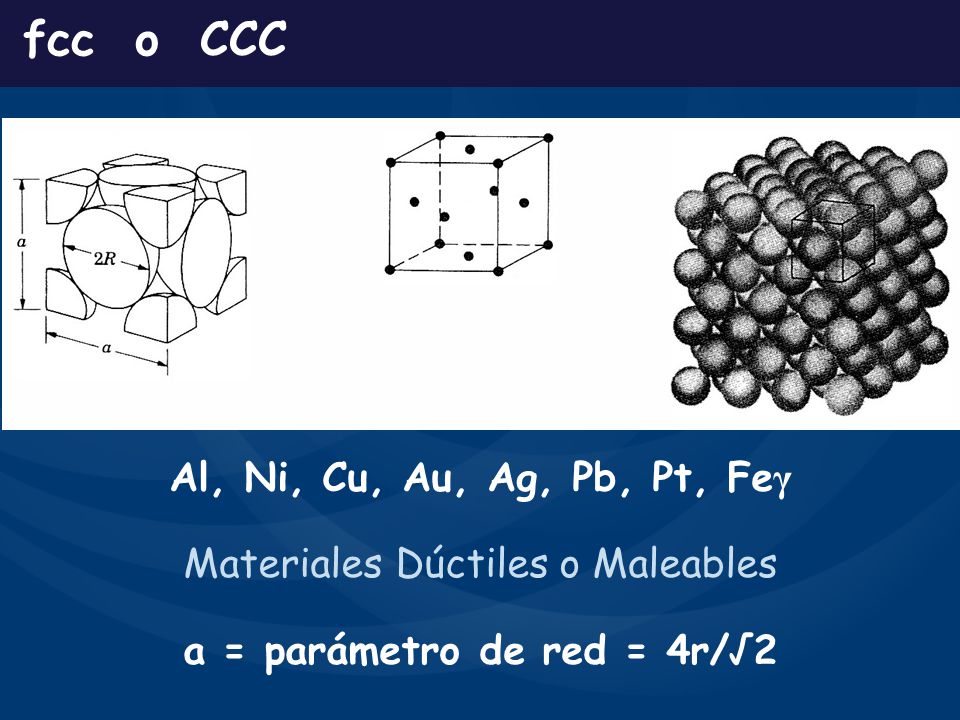

16 b) Cúbica Centrada en las Caras

17 Secuencia de Apilamiento ABCABC

18 a = parámetro de red = 4r/√2
fcc o CCC Al, Ni, Cu, Au, Ag, Pb, Pt, Feγ Materiales Dúctiles o Maleables a = parámetro de red = 4r/√2

19 c) Hexagonal Compacta

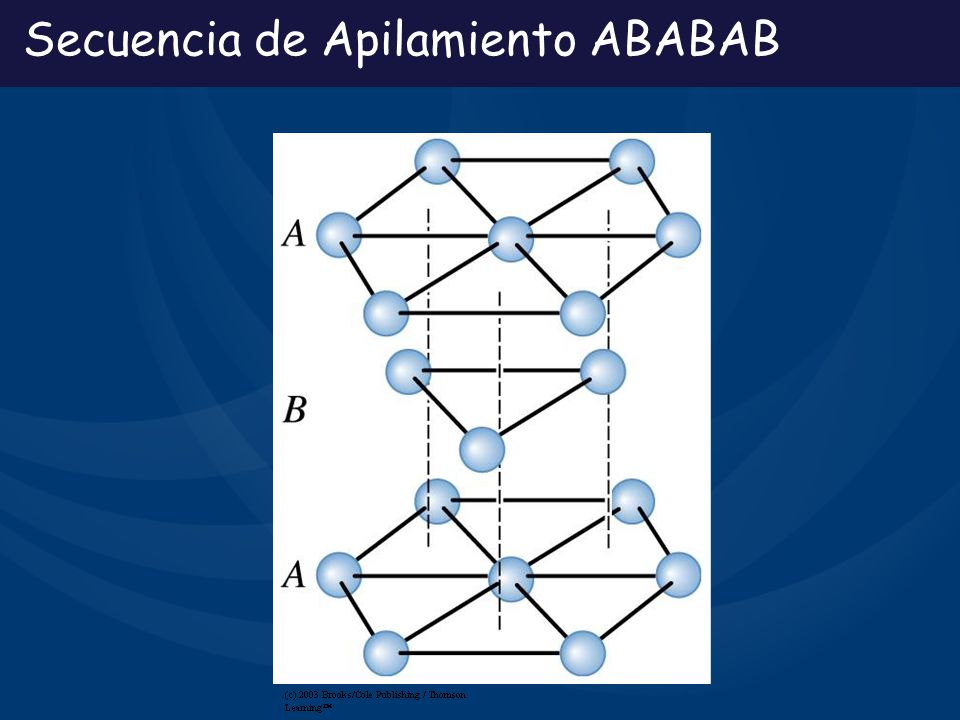

20 Secuencia de Apilamiento ABABAB

21 Materiales Frágiles con Resistencia moderada

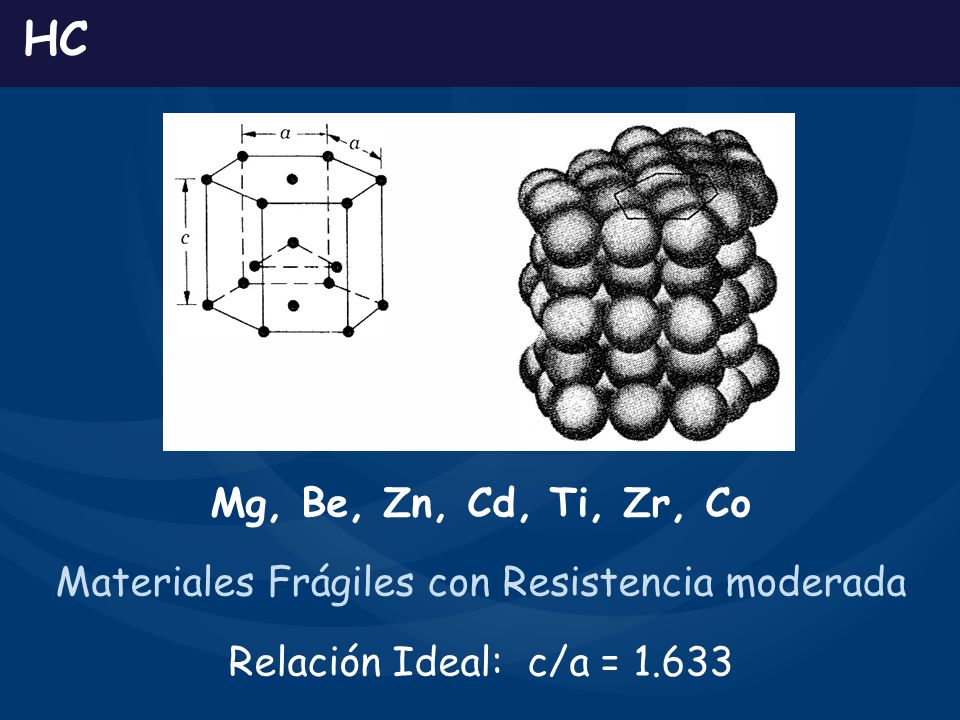

HC Mg, Be, Zn, Cd, Ti, Zr, Co Materiales Frágiles con Resistencia moderada Relación Ideal: c/a = 1.633

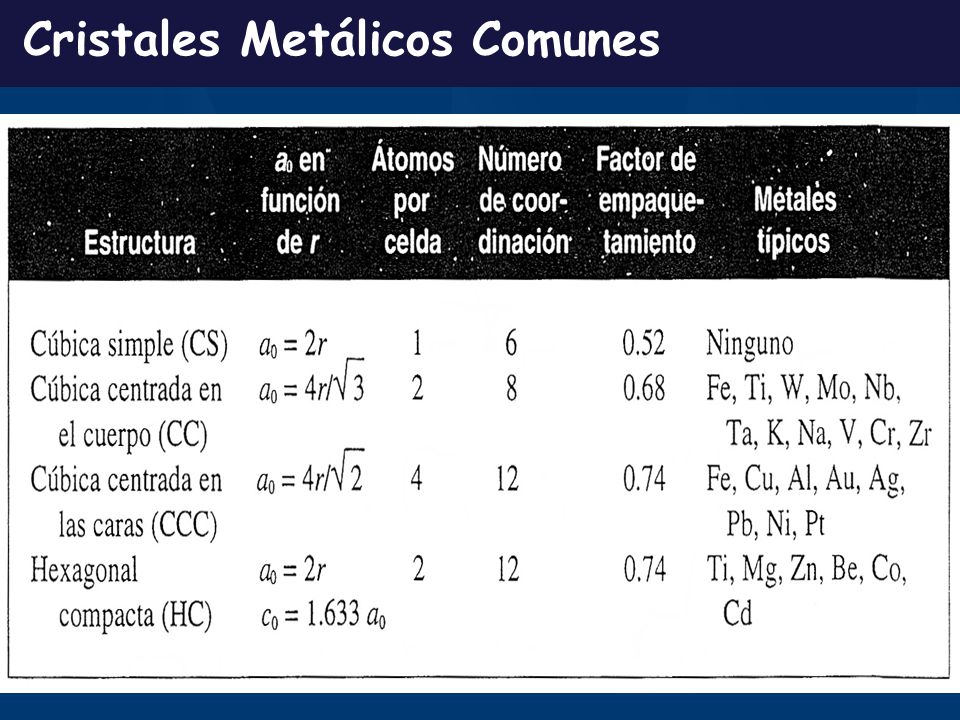

22 Cristales Metálicos Comunes

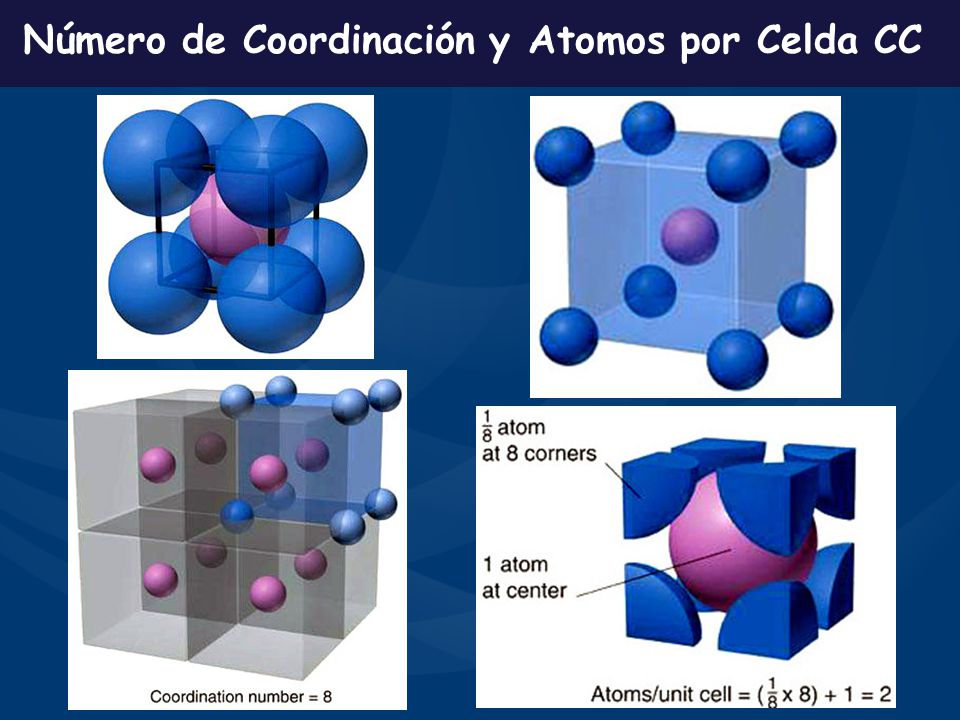

23 Número de Coordinación y Atomos por Celda CC

24 Número de Coordinación y Atomos por Celda CCC

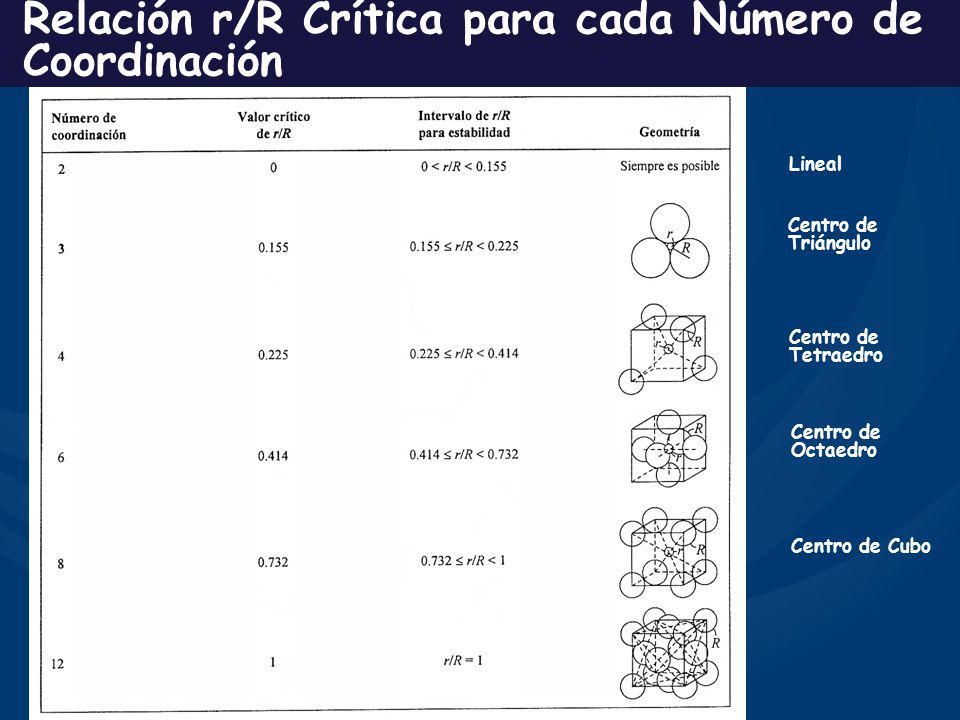

25 Relación r/R Crítica para cada Número de Coordinación
Lineal Centro de Triángulo Centro de Tetraedro Centro de Octaedro Centro de Cubo

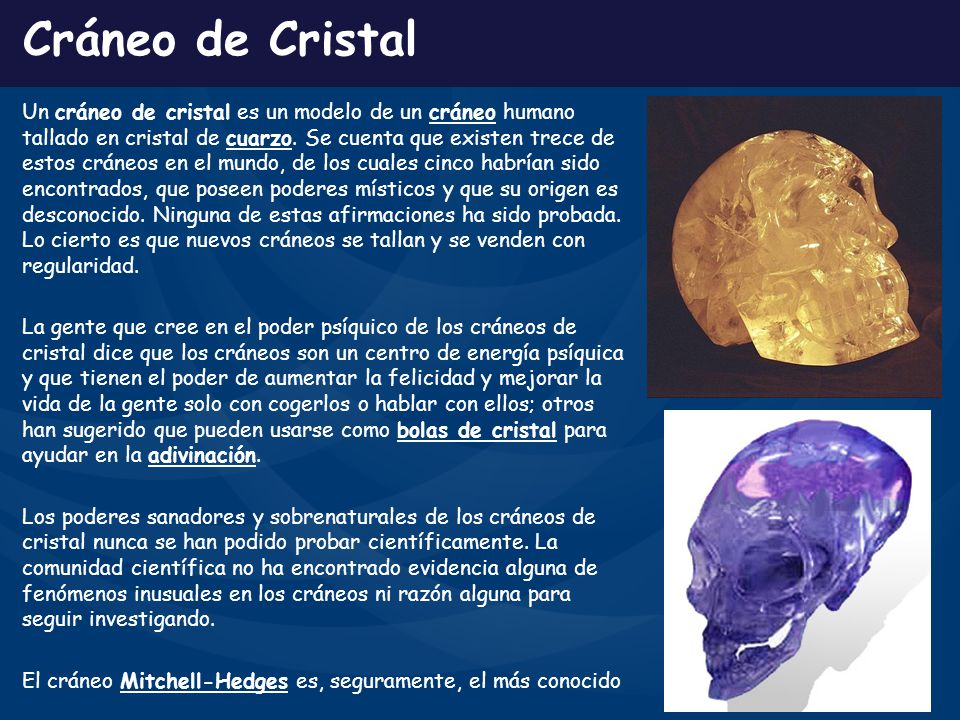

26 Cráneo de Cristal Un cráneo de cristal es un modelo de un cráneo humano tallado en cristal de cuarzo. Se cuenta que existen trece de estos cráneos en el mundo, de los cuales cinco habrían sido encontrados, que poseen poderes místicos y que su origen es desconocido. Ninguna de estas afirmaciones ha sido probada. Lo cierto es que nuevos cráneos se tallan y se venden con regularidad. La gente que cree en el poder psíquico de los cráneos de cristal dice que los cráneos son un centro de energía psíquica y que tienen el poder de aumentar la felicidad y mejorar la vida de la gente solo con cogerlos o hablar con ellos; otros han sugerido que pueden usarse como bolas de cristal para ayudar en la adivinación. Los poderes sanadores y sobrenaturales de los cráneos de cristal nunca se han podido probar científicamente. La comunidad científica no ha encontrado evidencia alguna de fenómenos inusuales en los cráneos ni razón alguna para seguir investigando. El cráneo Mitchell-Hedges es, seguramente, el más conocido

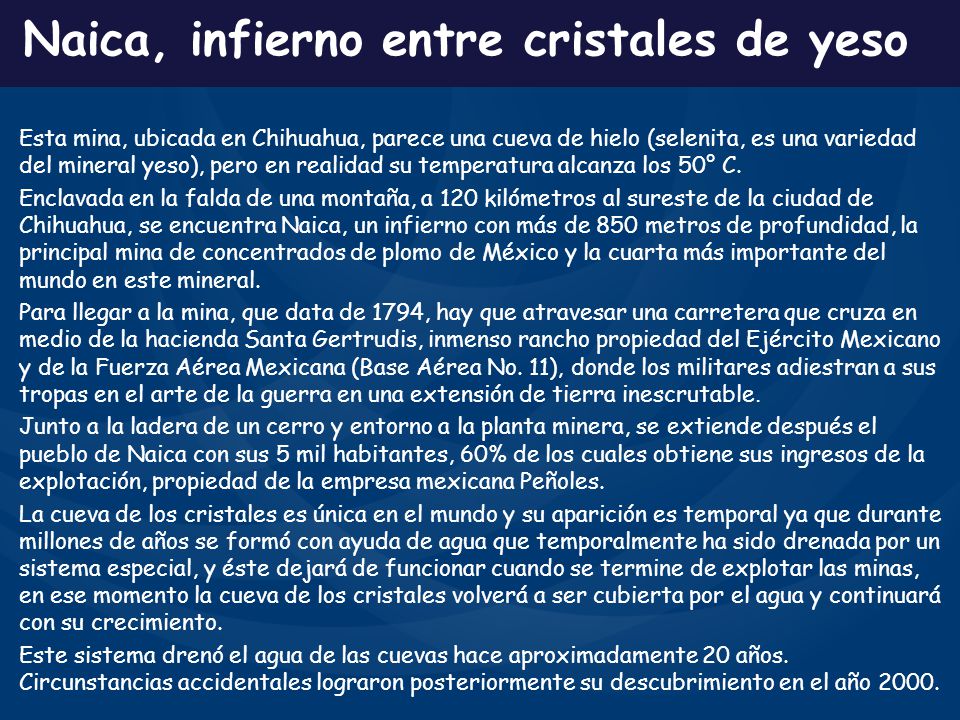

27 Naica, infierno entre cristales de yeso
Esta mina, ubicada en Chihuahua, parece una cueva de hielo (selenita, es una variedad del mineral yeso), pero en realidad su temperatura alcanza los 50° C. Enclavada en la falda de una montaña, a 120 kilómetros al sureste de la ciudad de Chihuahua, se encuentra Naica, un infierno con más de 850 metros de profundidad, la principal mina de concentrados de plomo de México y la cuarta más importante del mundo en este mineral. Para llegar a la mina, que data de 1794, hay que atravesar una carretera que cruza en medio de la hacienda Santa Gertrudis, inmenso rancho propiedad del Ejército Mexicano y de la Fuerza Aérea Mexicana (Base Aérea No. 11), donde los militares adiestran a sus tropas en el arte de la guerra en una extensión de tierra inescrutable. Junto a la ladera de un cerro y entorno a la planta minera, se extiende después el pueblo de Naica con sus 5 mil habitantes, 60% de los cuales obtiene sus ingresos de la explotación, propiedad de la empresa mexicana Peñoles. La cueva de los cristales es única en el mundo y su aparición es temporal ya que durante millones de años se formó con ayuda de agua que temporalmente ha sido drenada por un sistema especial, y éste dejará de funcionar cuando se termine de explotar las minas, en ese momento la cueva de los cristales volverá a ser cubierta por el agua y continuará con su crecimiento. Este sistema drenó el agua de las cuevas hace aproximadamente 20 años. Circunstancias accidentales lograron posteriormente su descubrimiento en el año 2000.

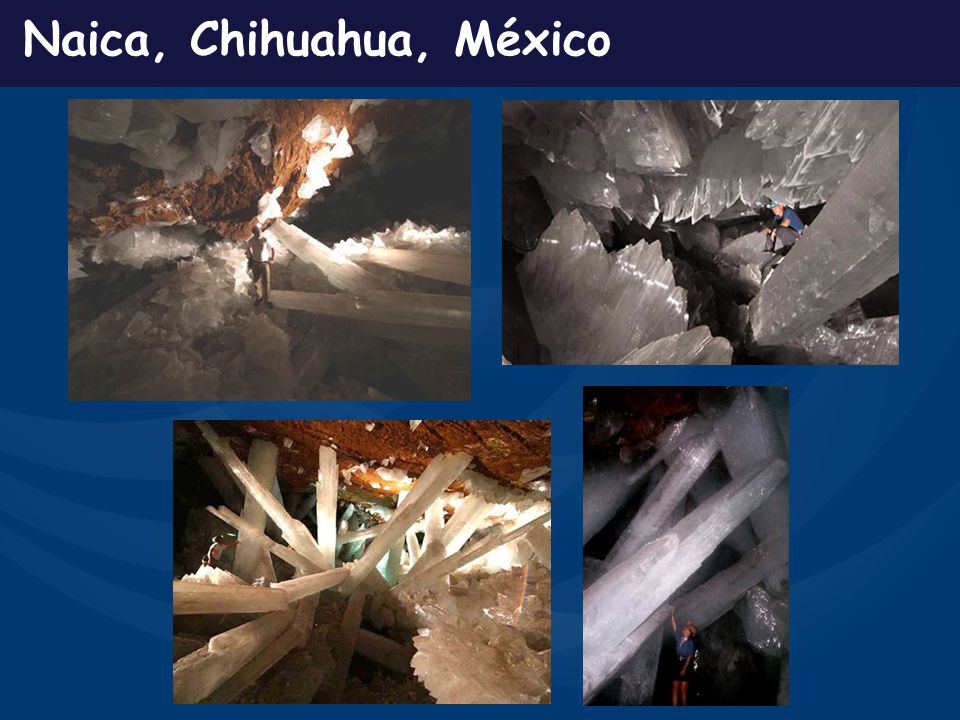

28 Naica, Chihuahua, México

29 Formas Cristalinas del Carbono Sólido

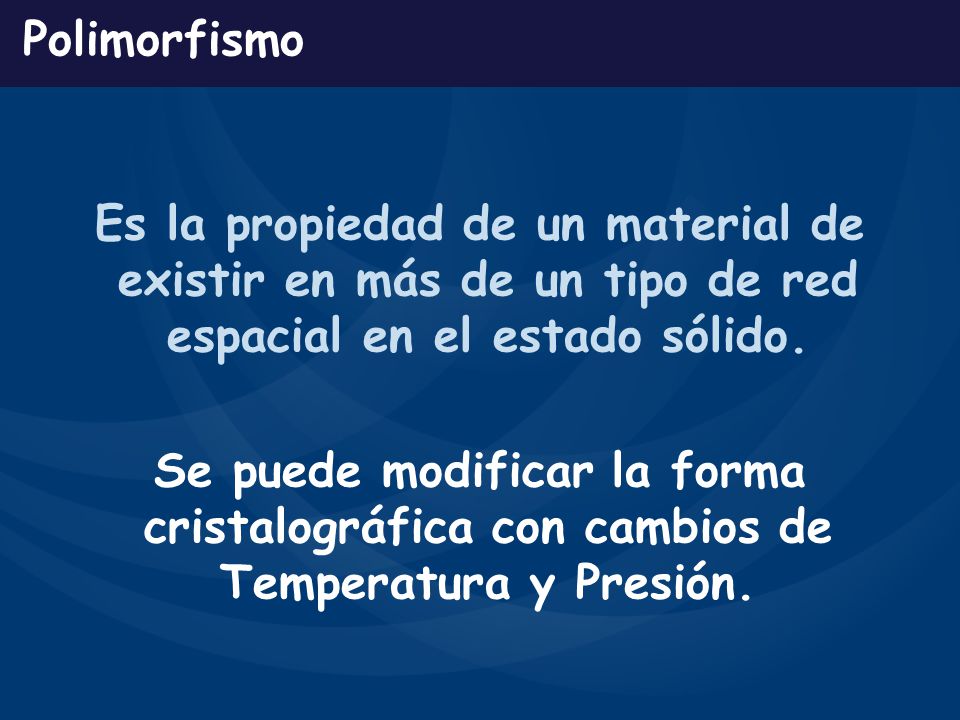

30 Polimorfismo Es la propiedad de un material de existir en más de un tipo de red espacial en el estado sólido. Se puede modificar la forma cristalográfica con cambios de Temperatura y Presión.

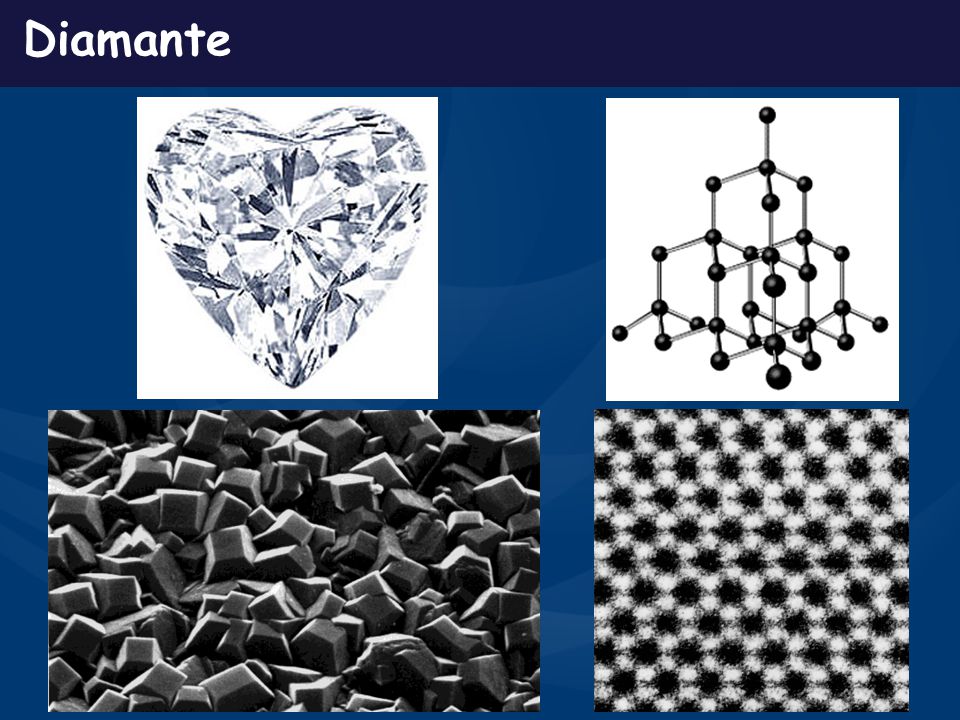

31 Diamante

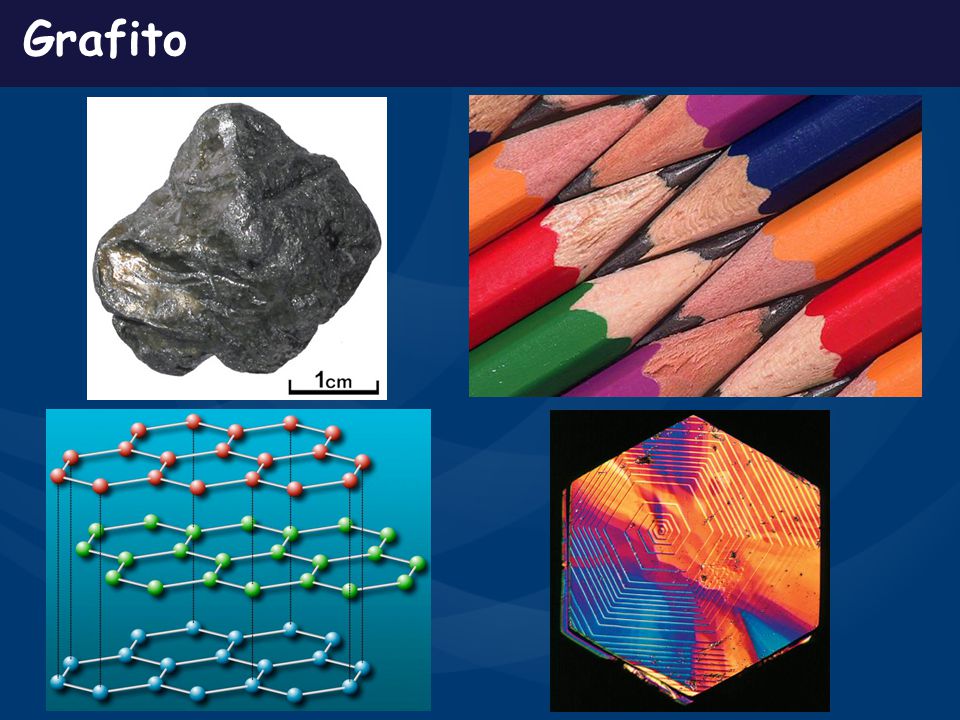

32 Grafito

33 Fulereno Buckminster

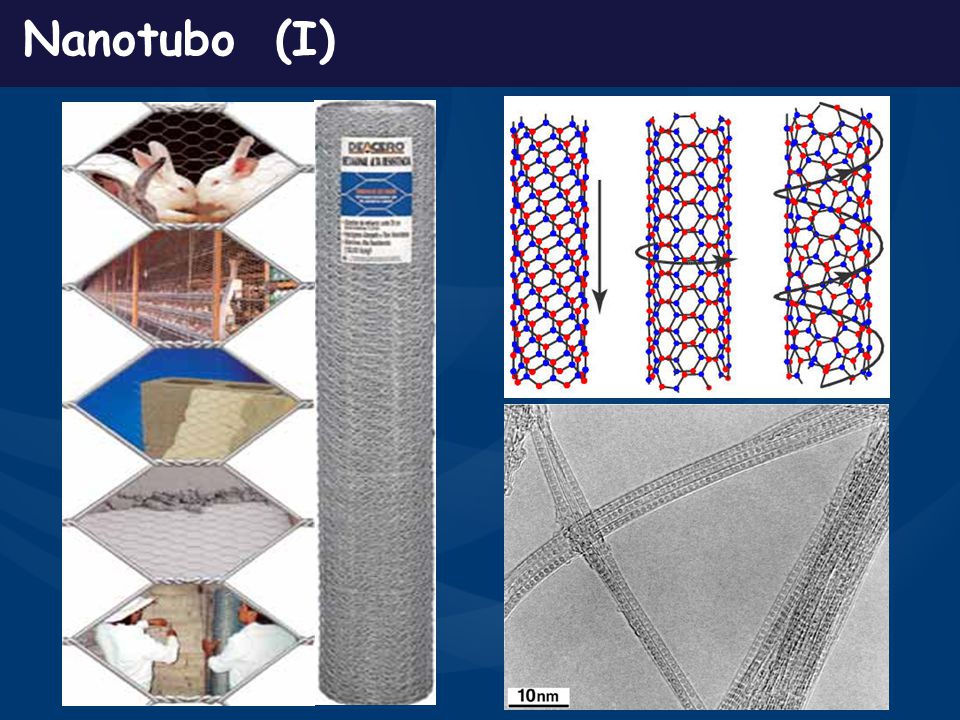

34 Nanotubo (I)

35 Nanotubo (II)

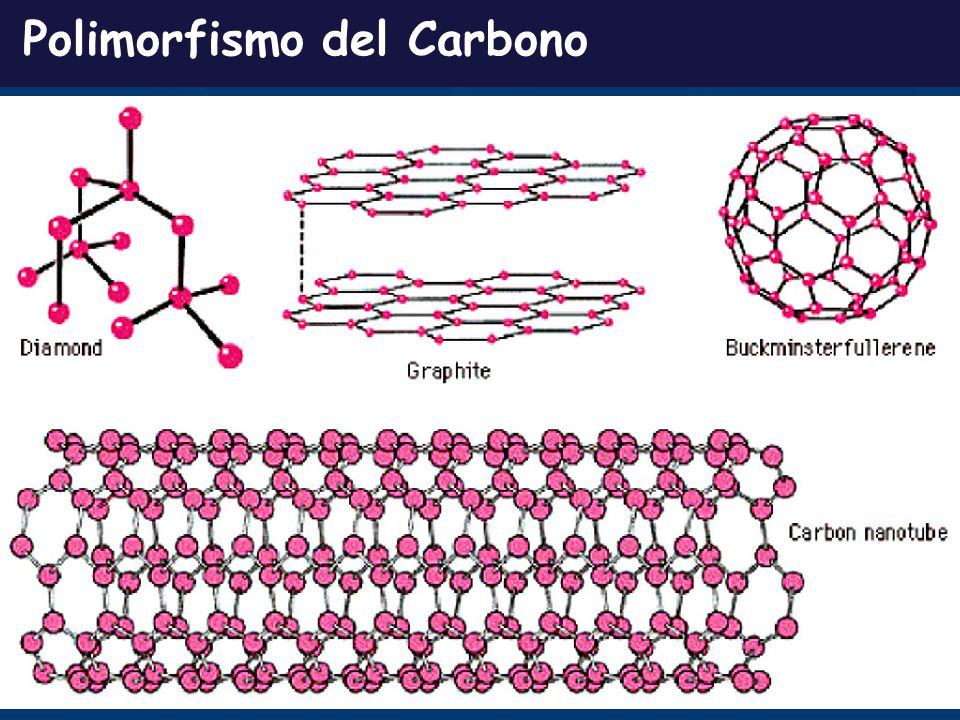

36 Polimorfismo del Carbono

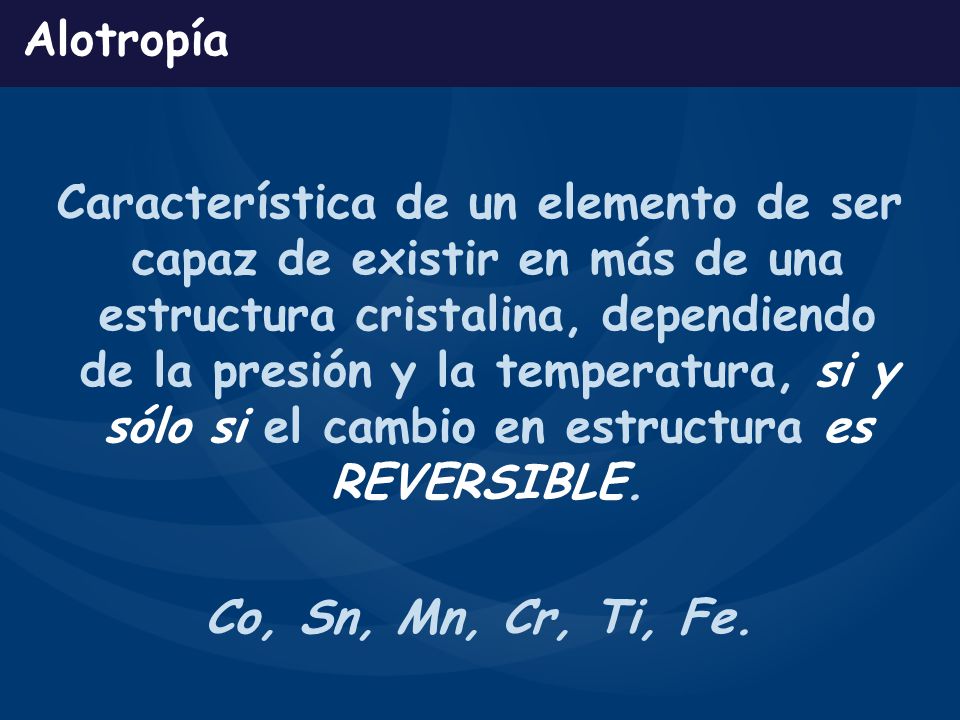

37 Alotropía Característica de un elemento de ser capaz de existir en más de una estructura cristalina, dependiendo de la presión y la temperatura, si y sólo si el cambio en estructura es REVERSIBLE. Co, Sn, Mn, Cr, Ti, Fe.

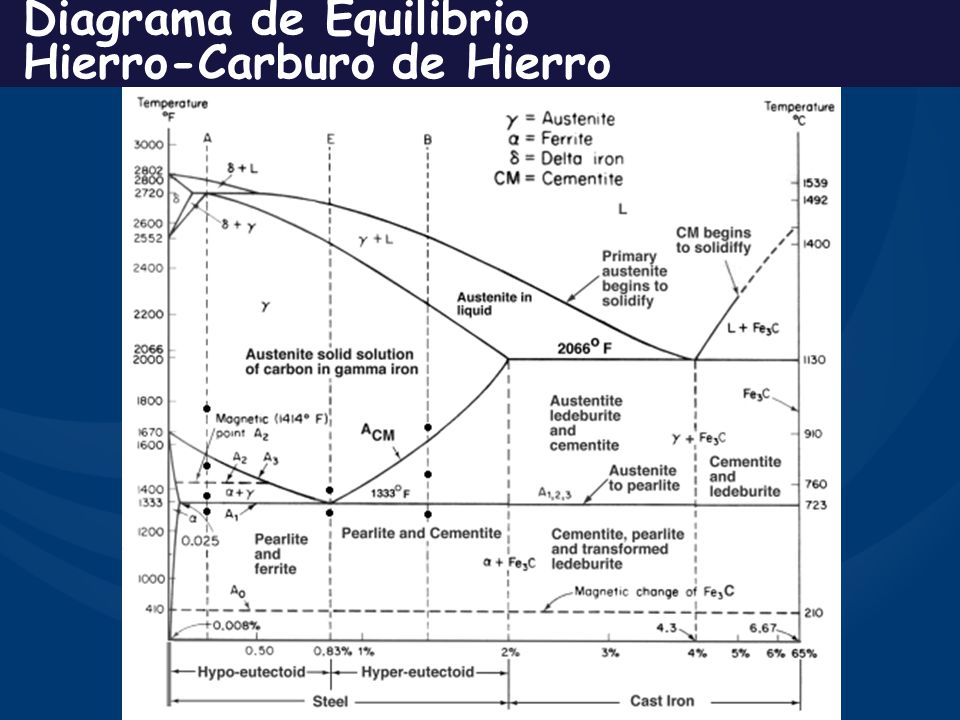

38 Diagrama de Equilibrio Hierro-Carburo de Hierro

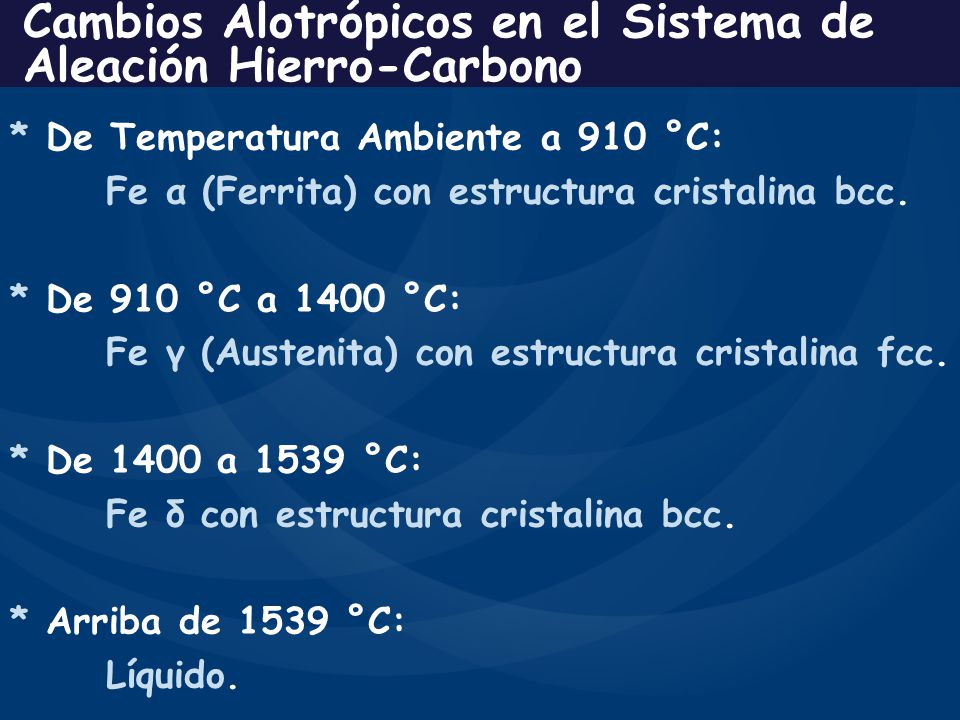

39 Cambios Alotrópicos en el Sistema de Aleación Hierro-Carbono
* De Temperatura Ambiente a 910 °C: Fe α (Ferrita) con estructura cristalina bcc. * De 910 °C a 1400 °C: Fe γ (Austenita) con estructura cristalina fcc. * De 1400 a 1539 °C: Fe δ con estructura cristalina bcc. * Arriba de 1539 °C: Líquido.

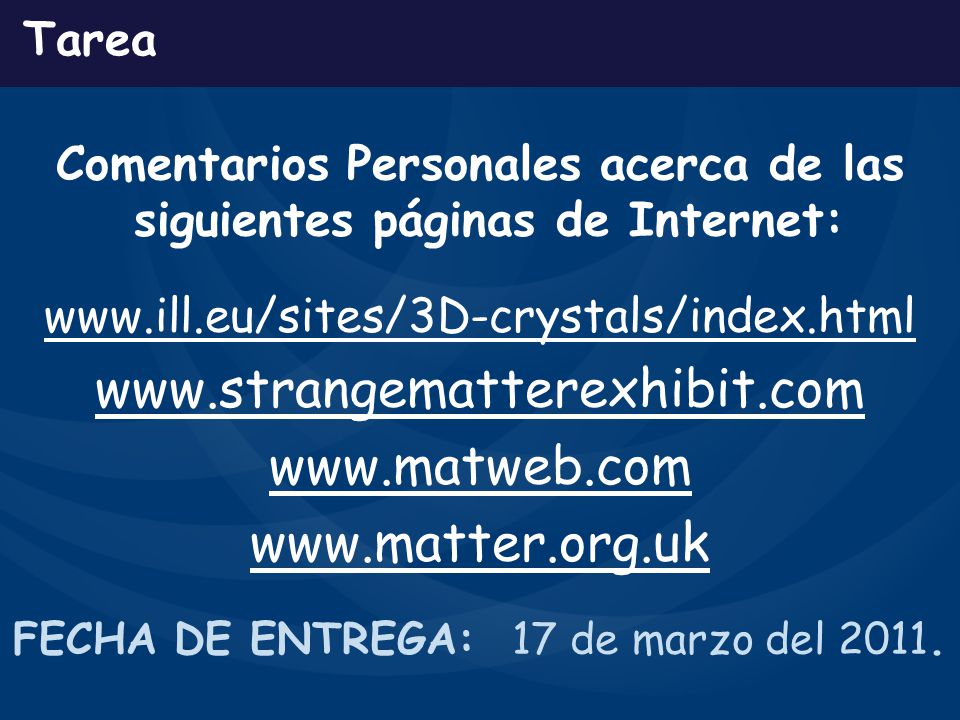

40 Comentarios Personales acerca de las siguientes páginas de Internet:
Tarea Comentarios Personales acerca de las siguientes páginas de Internet: FECHA DE ENTREGA: 17 de marzo del 2011.

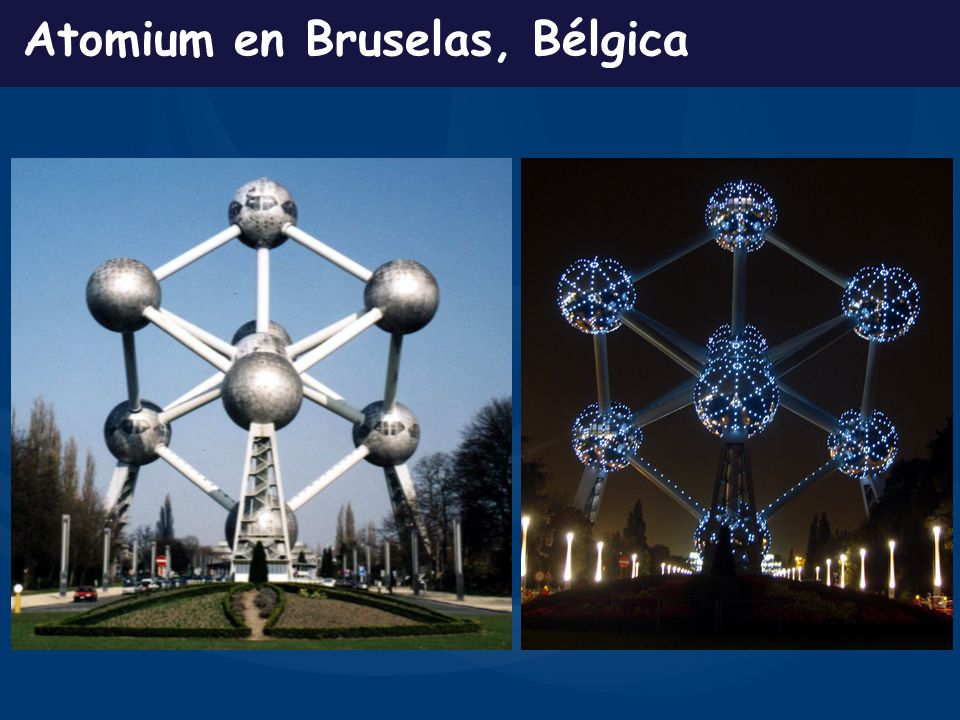

41 Atomium en Bruselas, Bélgica

42 Atomium en Bruselas, Bélgica (Heysel)

43 Interior del Atomium

44 Atomium Video 1

45 Atomium Video 2
