AZUL = sensor de posición

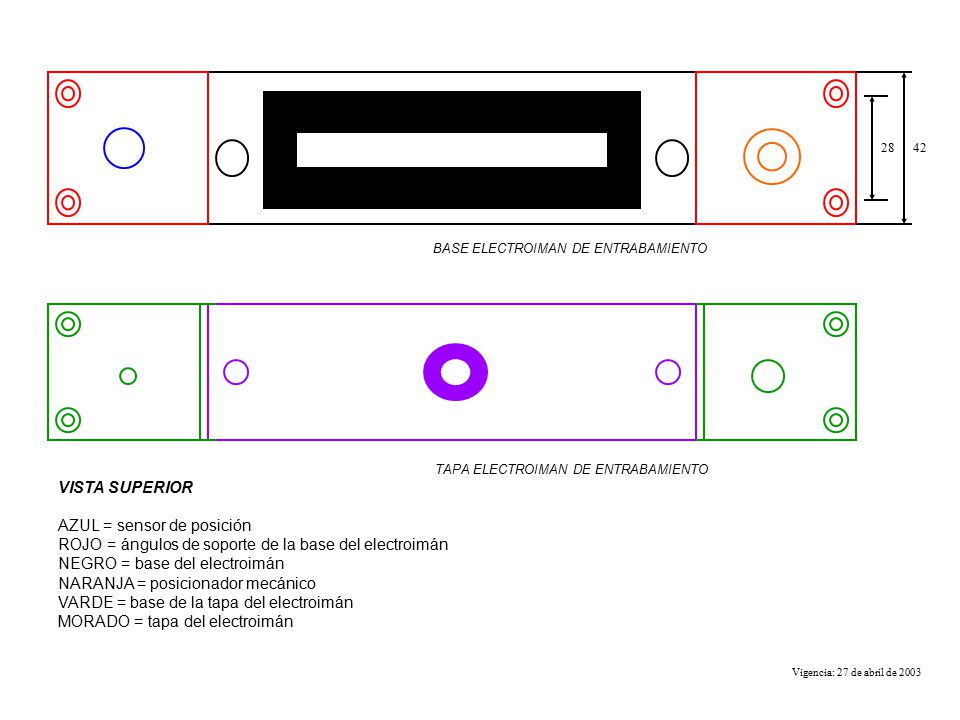

28 42 BASE ELECTROIMAN DE ENTRABAMIENTO TAPA ELECTROIMAN DE ENTRABAMIENTO VISTA SUPERIOR AZUL = sensor de posición ROJO = ángulos de soporte de la base del electroimán NEGRO = base del electroimán NARANJA = posicionador mecánico VARDE = base de la tapa del electroimán MORADO = tapa del electroimán Vigencia: 27 de abril de 2003
2
AZUL = sensor de posición
105 200 220 6,35 31 BASE ELECTROIMAN DE ENTRABAMIENTO 131.5 165.3 17 6,35 25 TAPA ELECTROIMAN DE ENTRABAMIENTO VISTA FRONTAL AZUL = sensor de posición ROJO = ángulos de soporte de la base del electroimán NEGRO = base del electroimán NARANJA = posicionador mecánico VARDE = base de la tapa del electroimán MORADO = tapa del electroimán Vigencia: 27 de abril de 2003
3
agujeros que posee la base).

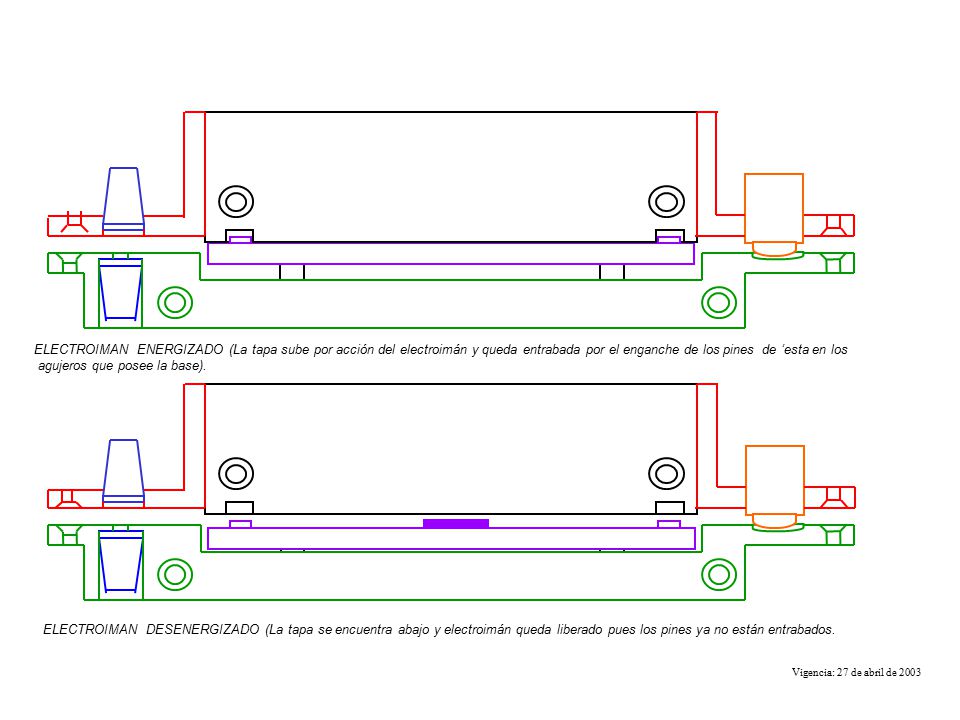

ELECTROIMAN ENERGIZADO (La tapa sube por acción del electroimán y queda entrabada por el enganche de los pines de ‘esta en los agujeros que posee la base). ELECTROIMAN DESENERGIZADO (La tapa se encuentra abajo y electroimán queda liberado pues los pines ya no están entrabados. Vigencia: 27 de abril de 2003
