Latex.

Presentación del tema: "Latex."— Transcripción de la presentación:

1 Latex

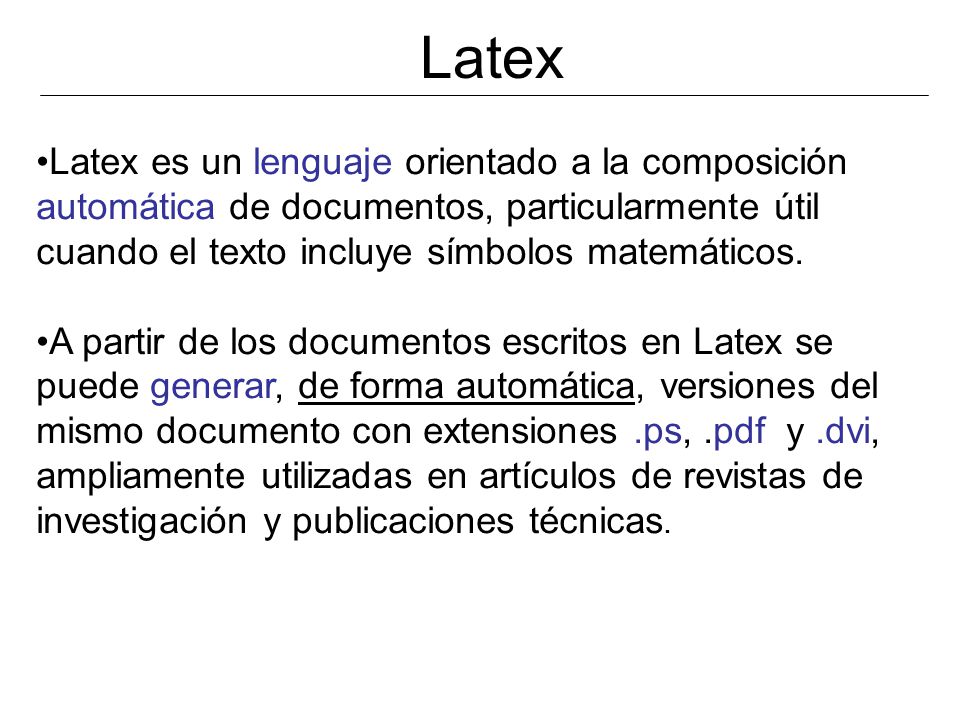

2 Latex Latex es un lenguaje orientado a la composición automática de documentos, particularmente útil cuando el texto incluye símbolos matemáticos. A partir de los documentos escritos en Latex se puede generar, de forma automática, versiones del mismo documento con extensiones .ps, .pdf y .dvi, ampliamente utilizadas en artículos de revistas de investigación y publicaciones técnicas.

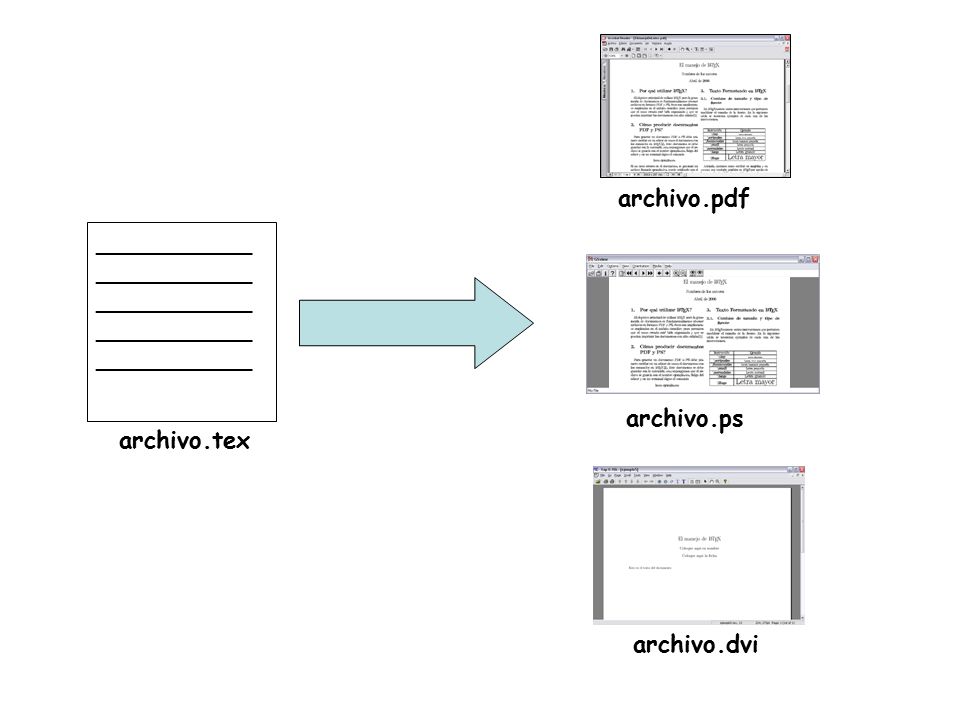

3 archivo.pdf ____________________________________________________________ archivo.ps archivo.tex archivo.dvi

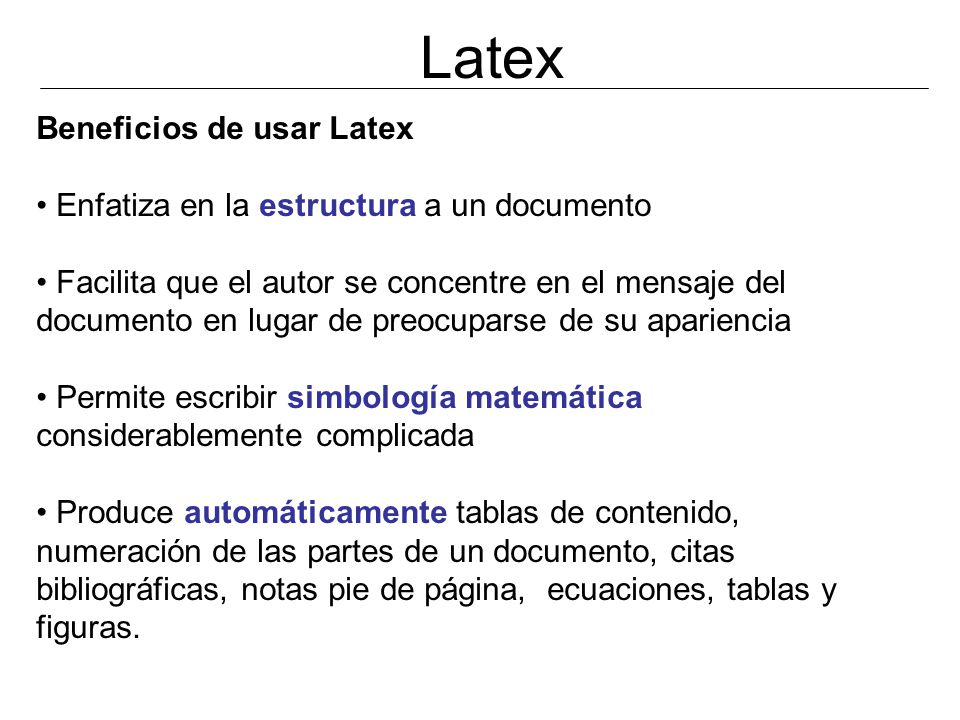

4 Latex Beneficios de usar Latex
Enfatiza en la estructura a un documento Facilita que el autor se concentre en el mensaje del documento en lugar de preocuparse de su apariencia Permite escribir simbología matemática considerablemente complicada Produce automáticamente tablas de contenido, numeración de las partes de un documento, citas bibliográficas, notas pie de página, ecuaciones, tablas y figuras.

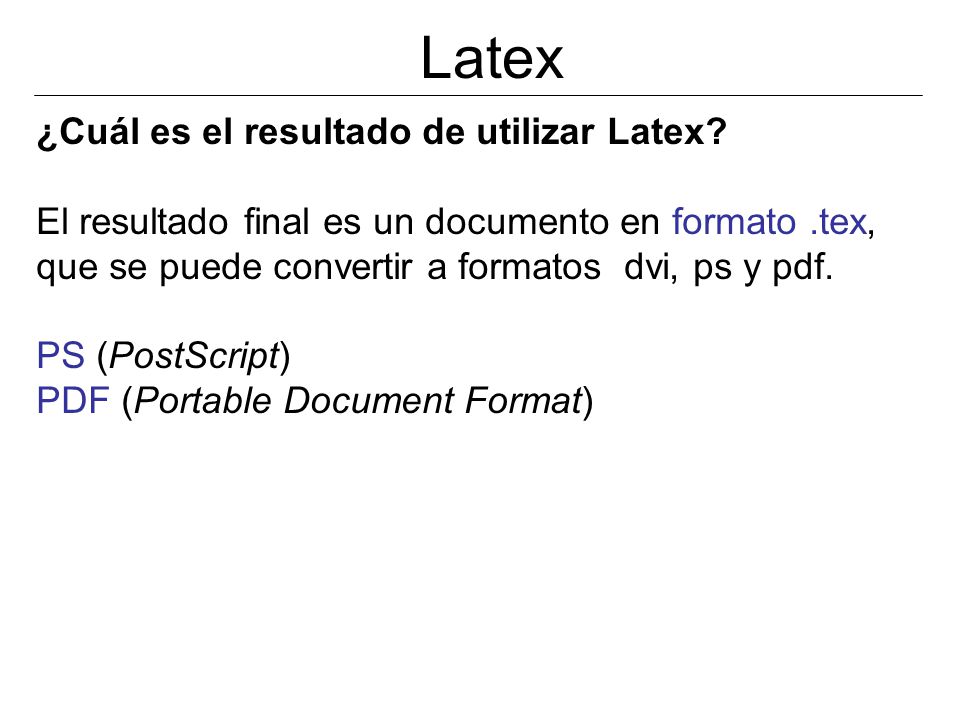

5 Latex ¿Cuál es el resultado de utilizar Latex?
El resultado final es un documento en formato .tex, que se puede convertir a formatos dvi, ps y pdf. PS (PostScript) PDF (Portable Document Format)

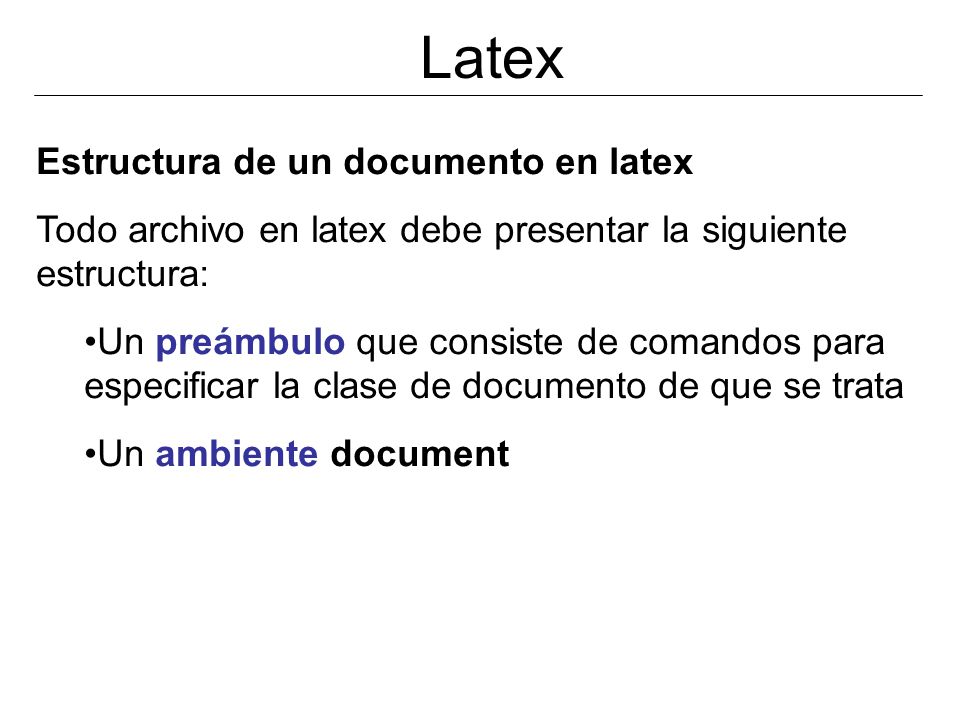

6 Latex Estructura de un documento en latex
Todo archivo en latex debe presentar la siguiente estructura: Un preámbulo que consiste de comandos para especificar la clase de documento de que se trata Un ambiente document

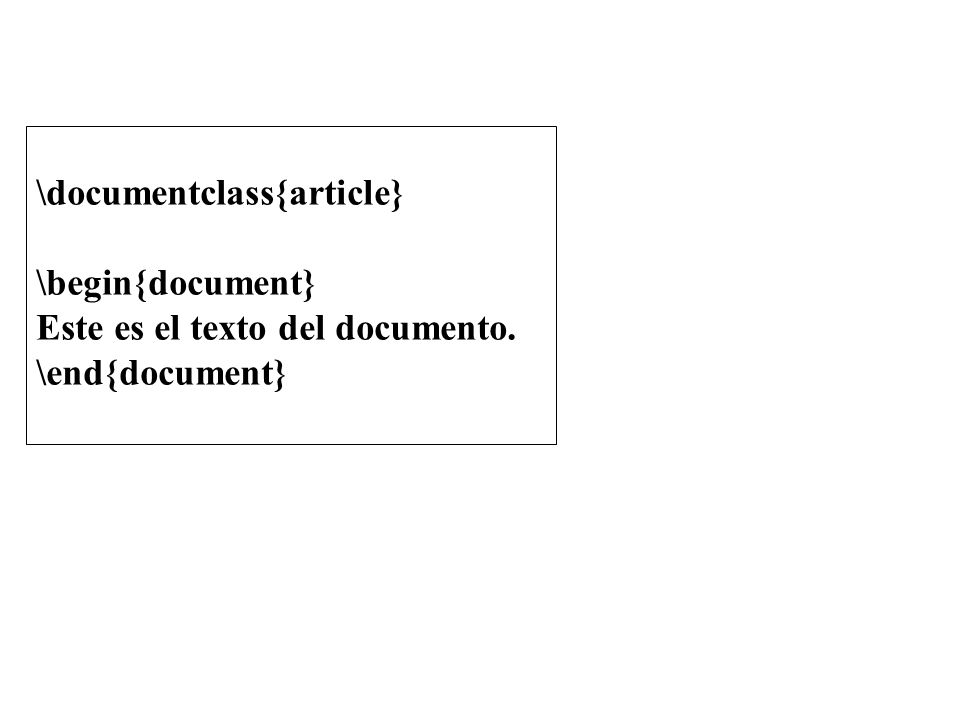

7 \documentclass{article}
\begin{document} Este es el texto del documento. \end{document}

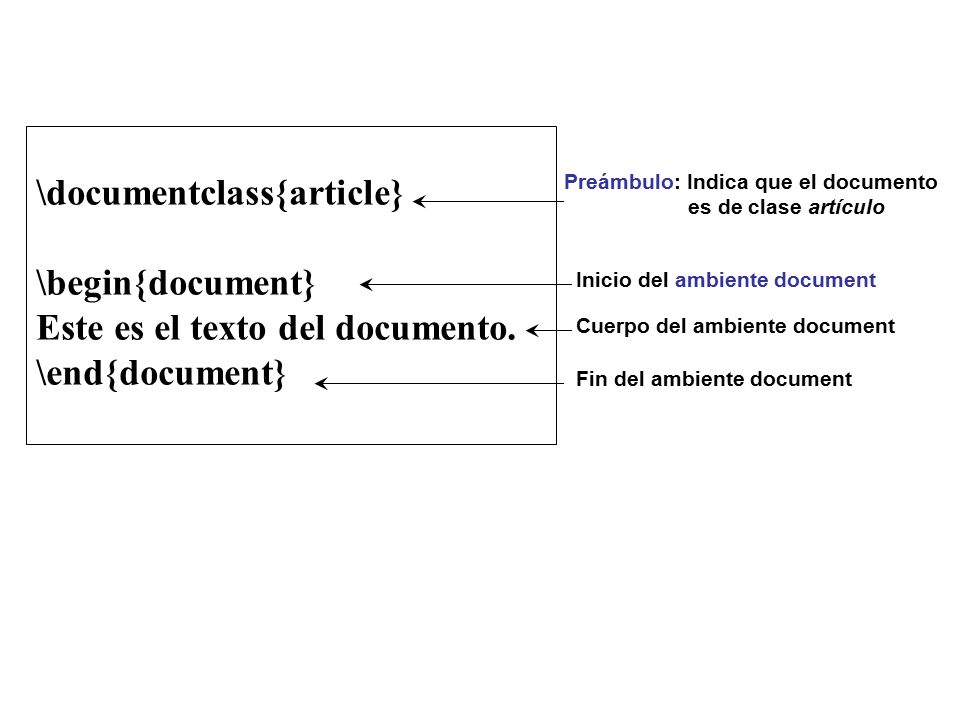

8 Preámbulo: Indica que el documento
\documentclass{article} \begin{document} Este es el texto del documento. \end{document} Preámbulo: Indica que el documento es de clase artículo Inicio del ambiente document Cuerpo del ambiente document Fin del ambiente document

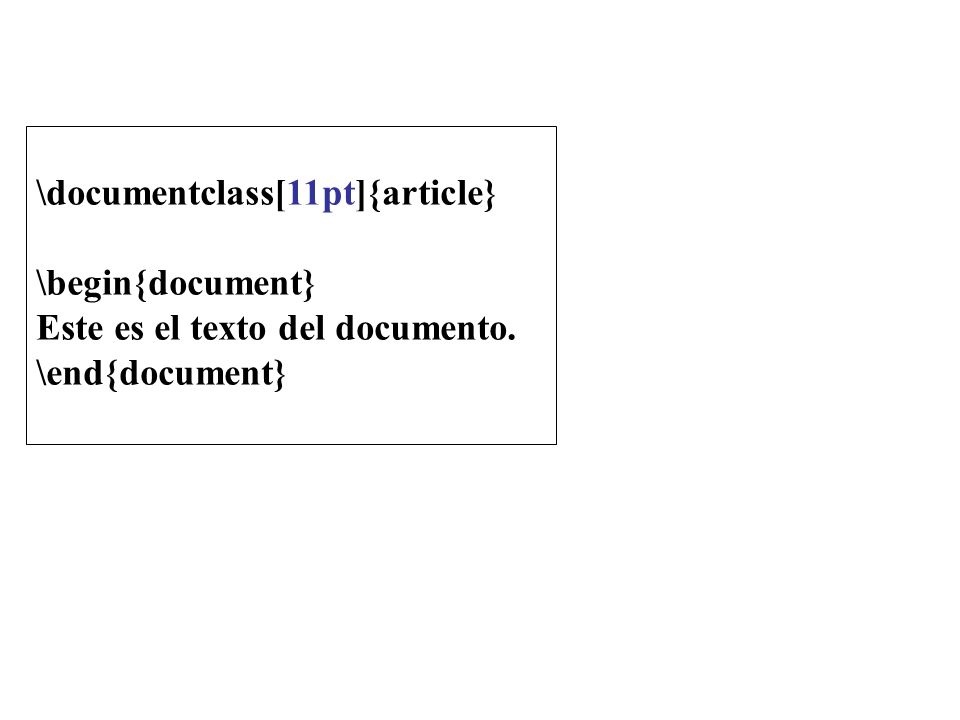

9 \documentclass[11pt]{article}
\begin{document} Este es el texto del documento. \end{document}

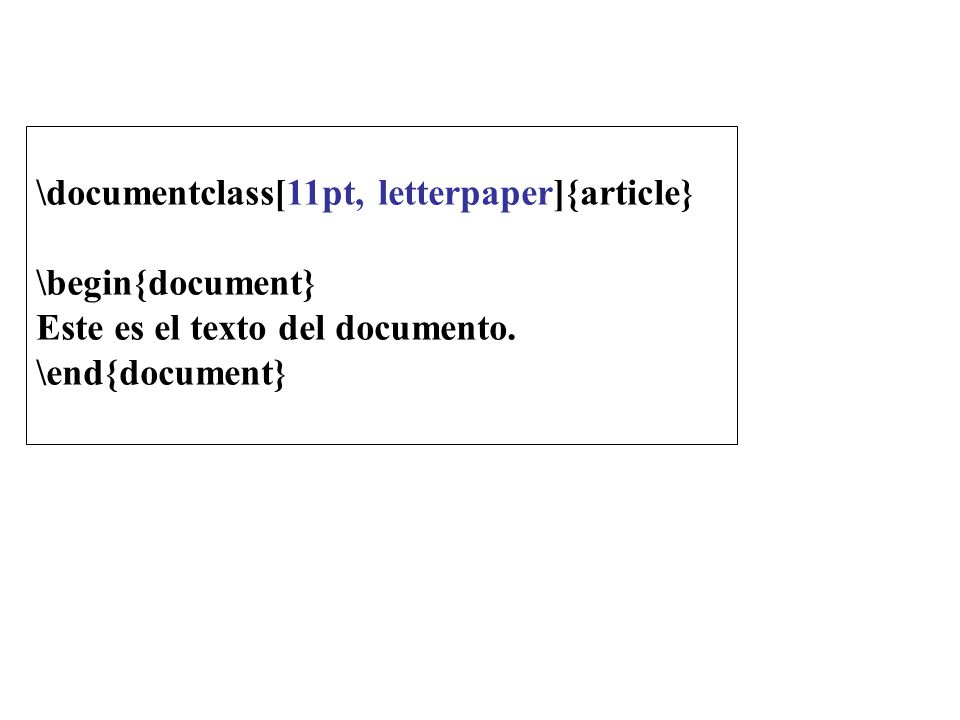

10 \documentclass[11pt, letterpaper]{article}
\begin{document} Este es el texto del documento. \end{document}

11 Latex Clases de documentos \documentclass[opc]{clase} opc
10pt, 11pt, 12pt a4paper, letterpaper portrait, landscape twocolumn clase article (artículo) report (informe) book (libro, con partes y capítulos) slide (presentaciones) letter (formato libre)

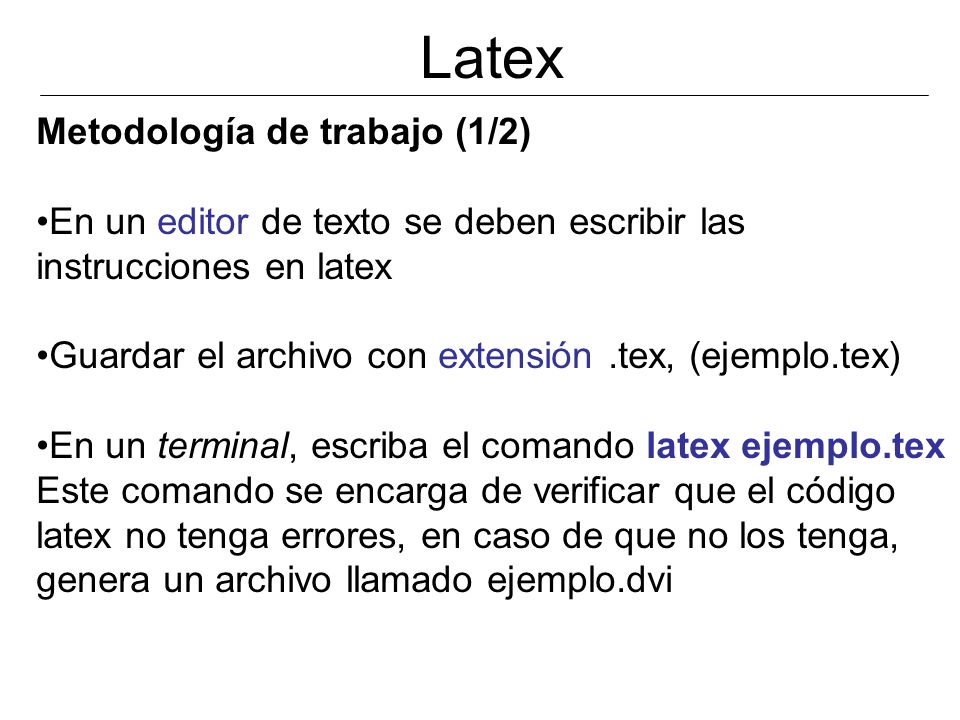

12 Latex Metodología de trabajo (1/2)
En un editor de texto se deben escribir las instrucciones en latex Guardar el archivo con extensión .tex, (ejemplo.tex) En un terminal, escriba el comando latex ejemplo.tex Este comando se encarga de verificar que el código latex no tenga errores, en caso de que no los tenga, genera un archivo llamado ejemplo.dvi

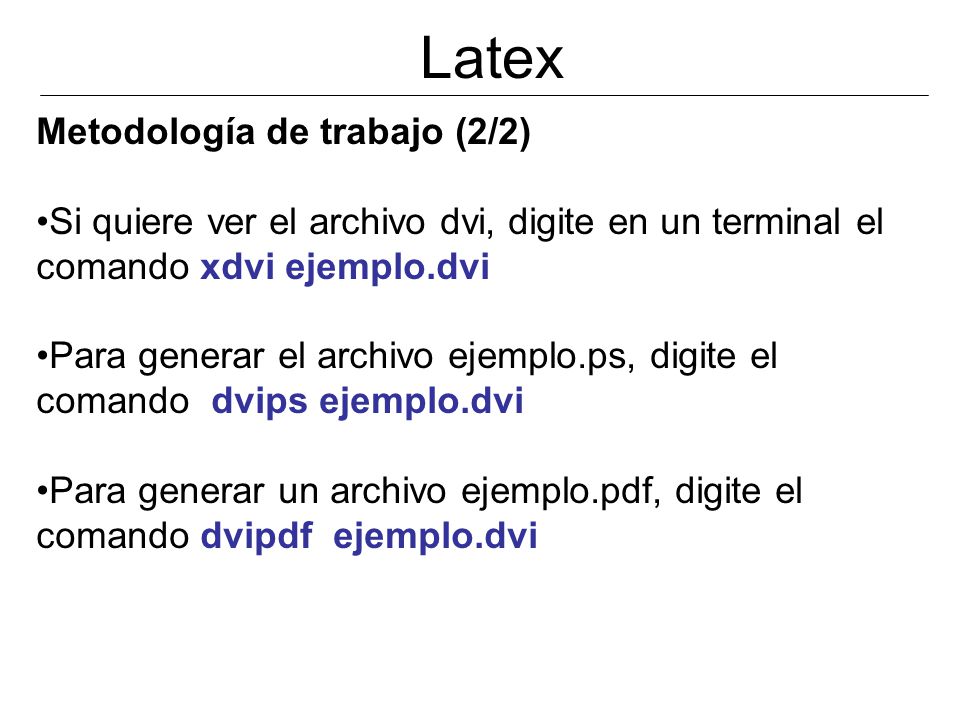

13 Latex Metodología de trabajo (2/2)
Si quiere ver el archivo dvi, digite en un terminal el comando xdvi ejemplo.dvi Para generar el archivo ejemplo.ps, digite el comando dvips ejemplo.dvi Para generar un archivo ejemplo.pdf, digite el comando dvipdf ejemplo.dvi

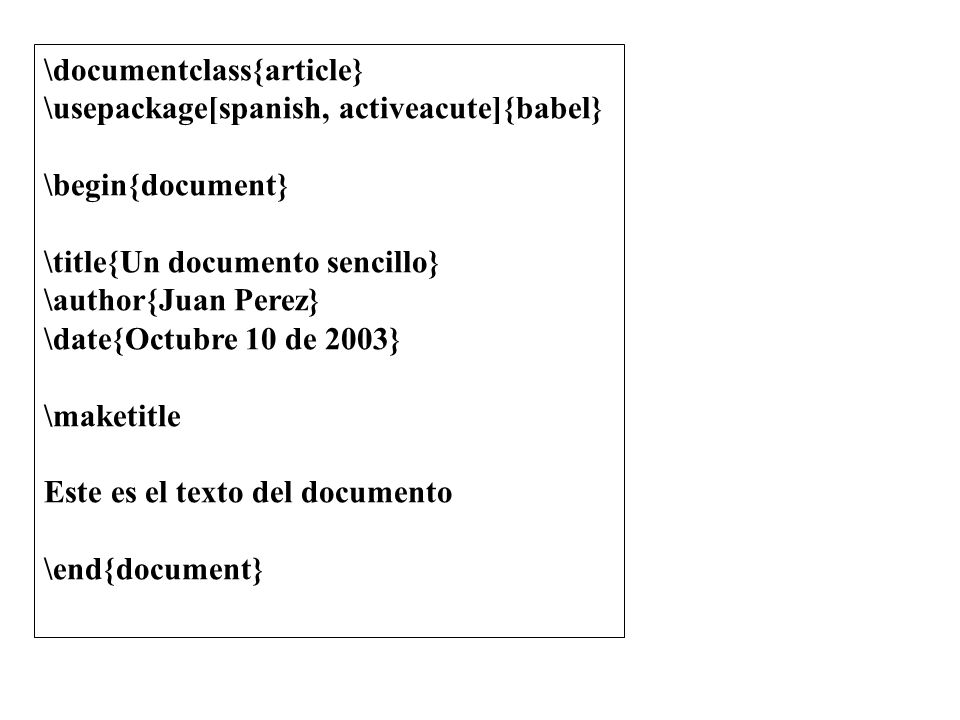

14 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle Este es el texto del documento \end{document}

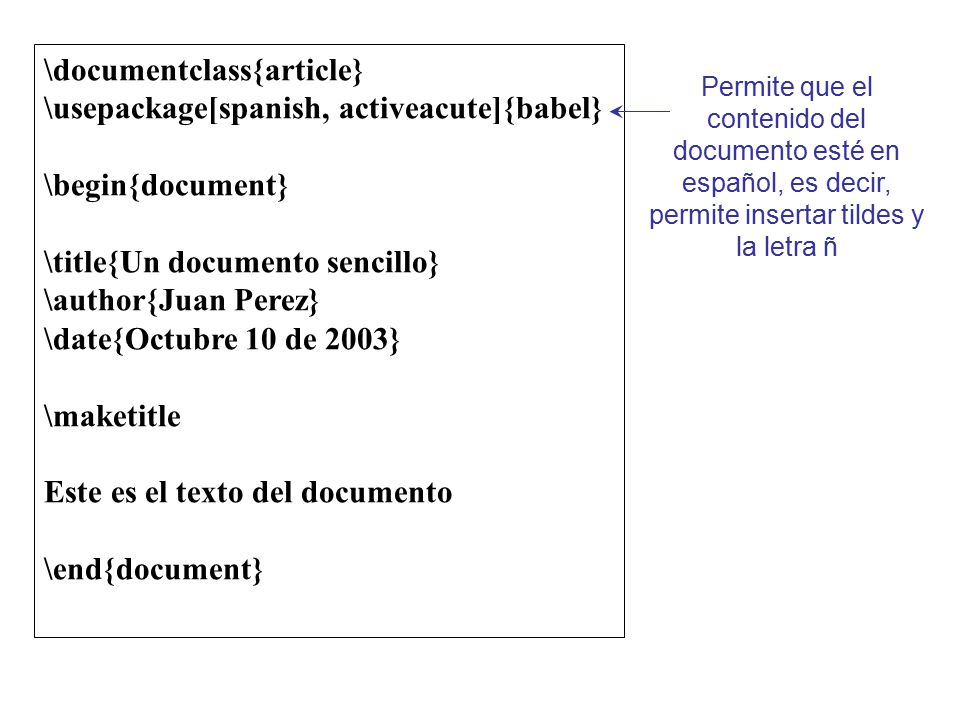

15 \documentclass{article} \usepackage[spanish, activeacute]{babel}
\begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle Este es el texto del documento \end{document} Permite que el contenido del documento esté en español, es decir, permite insertar tildes y la letra ñ

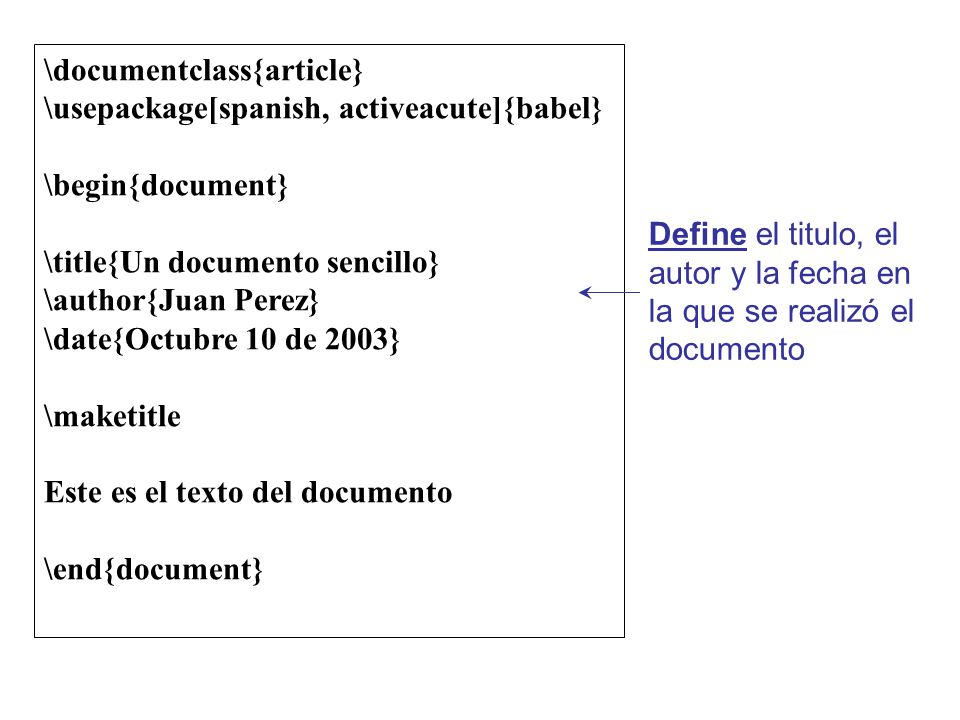

16 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle Este es el texto del documento \end{document} Define el titulo, el autor y la fecha en la que se realizó el documento

17 \documentclass{article} \usepackage[spanish, activeacute]{babel}
\begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle Este es el texto del documento \end{document} Muestra en el documento generado el titulo, el autor y la fecha definidos anteriormente

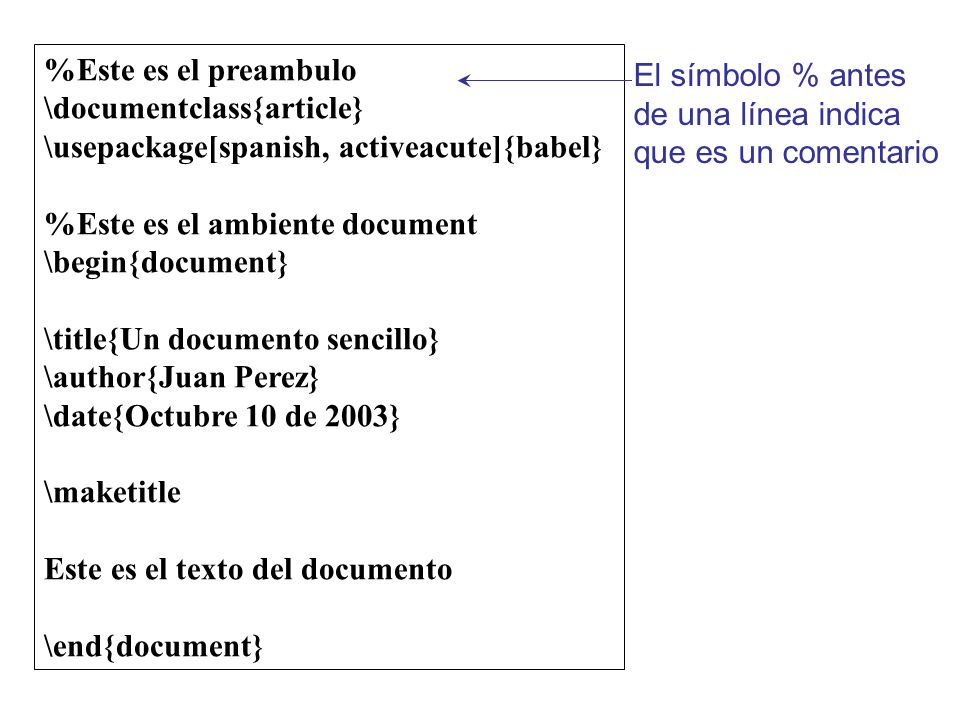

18 %Este es el preambulo \documentclass{article} \usepackage[spanish, activeacute]{babel} %Este es el ambiente document \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle Este es el texto del documento \end{document} El símbolo % antes de una línea indica que es un comentario

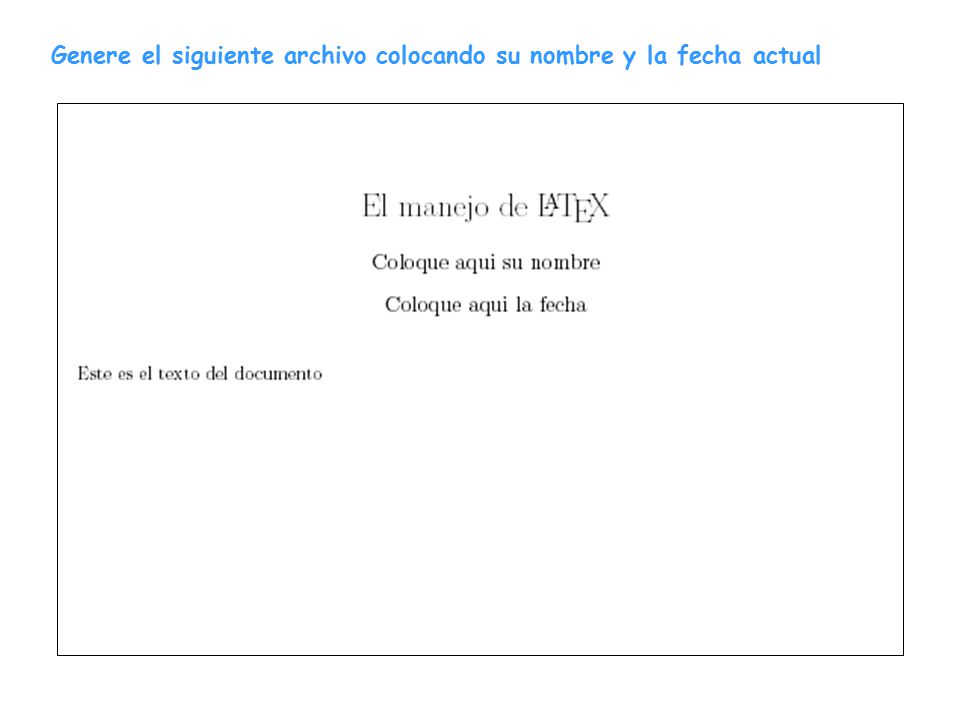

19 Genere el siguiente archivo colocando su nombre y la fecha actual

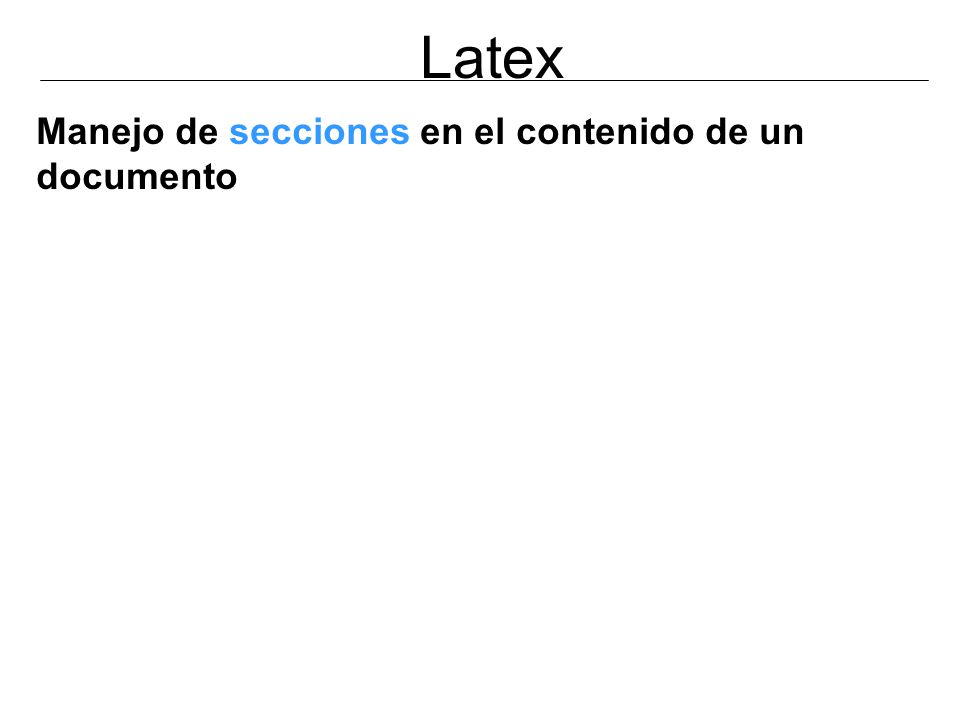

20 Latex Manejo de secciones en el contenido de un documento

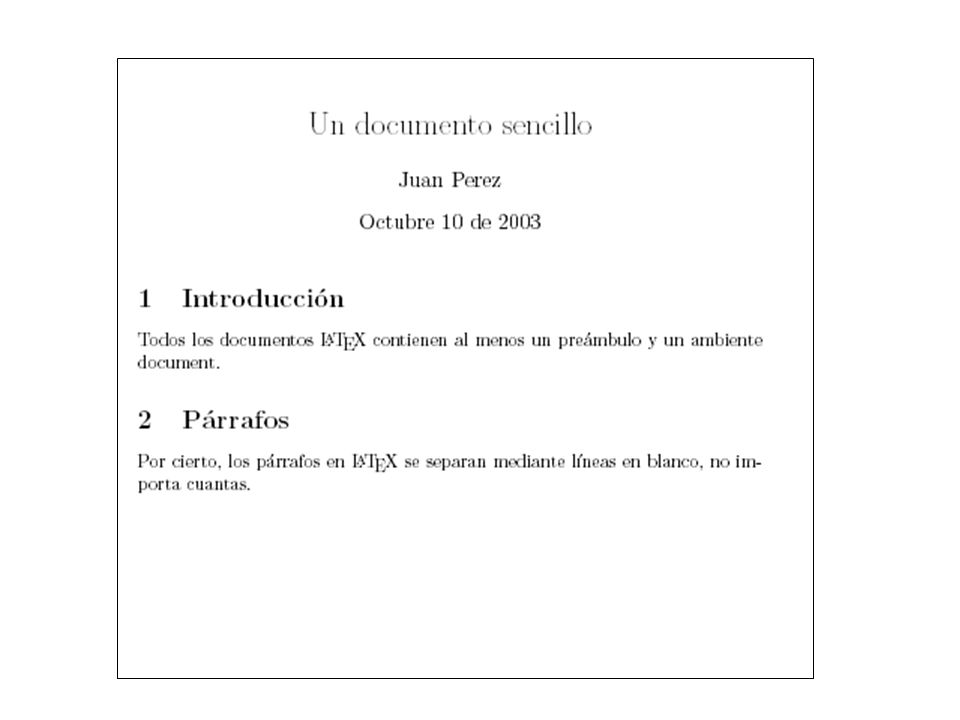

21

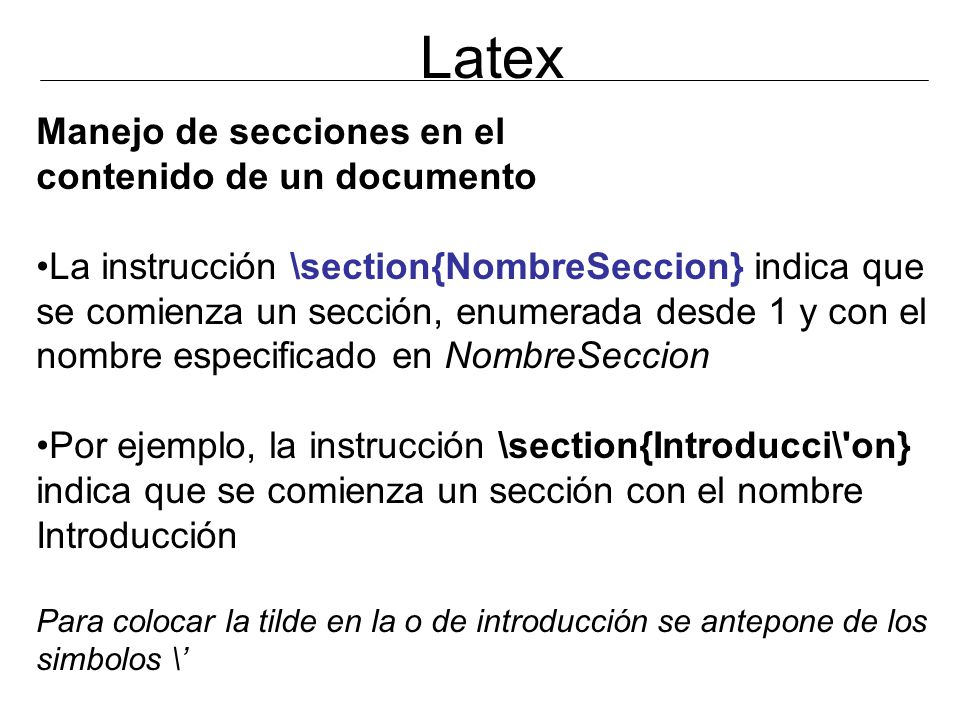

22 Latex Manejo de secciones en el contenido de un documento
La instrucción \section{NombreSeccion} indica que se comienza un sección, enumerada desde 1 y con el nombre especificado en NombreSeccion Por ejemplo, la instrucción \section{Introducci\'on} indica que se comienza un sección con el nombre Introducción Para colocar la tilde en la o de introducción se antepone de los simbolos \’

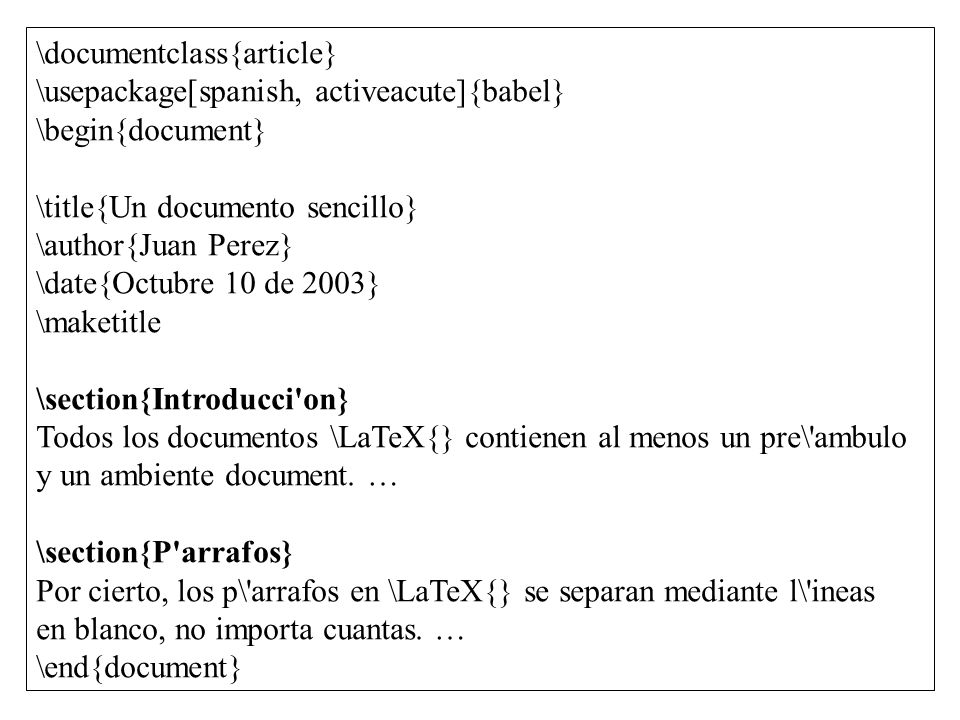

23 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Introducci'on} Todos los documentos \LaTeX{} contienen al menos un pre\'ambulo y un ambiente document. … \section{P'arrafos} Por cierto, los p\'arrafos en \LaTeX{} se separan mediante l\'ineas en blanco, no importa cuantas. … \end{document}

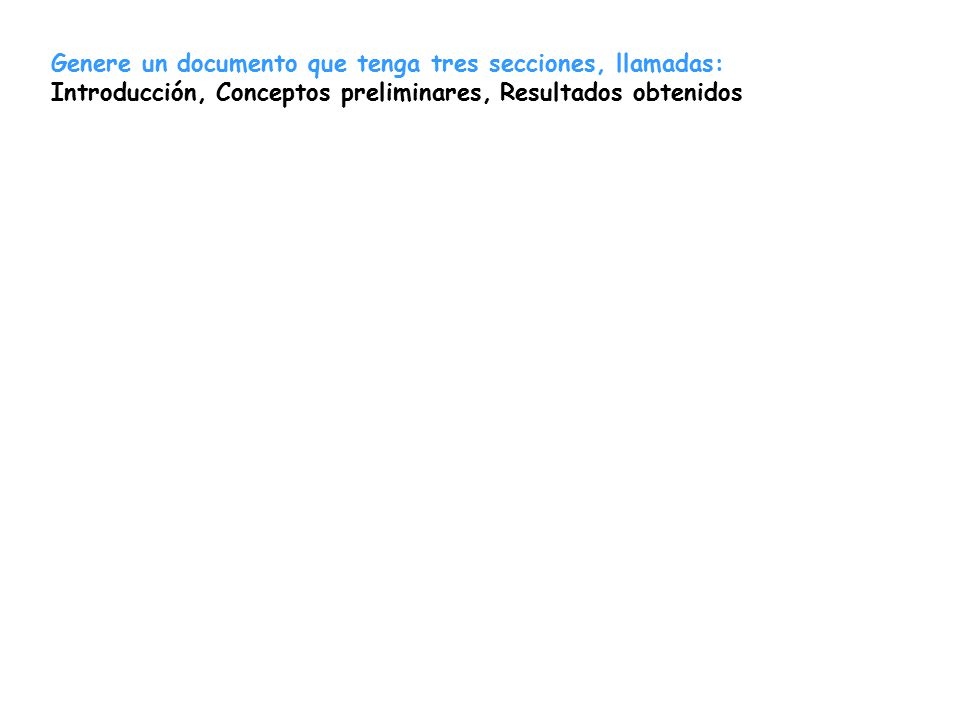

24 Genere un documento que tenga tres secciones, llamadas: Introducción, Conceptos preliminares, Resultados obtenidos

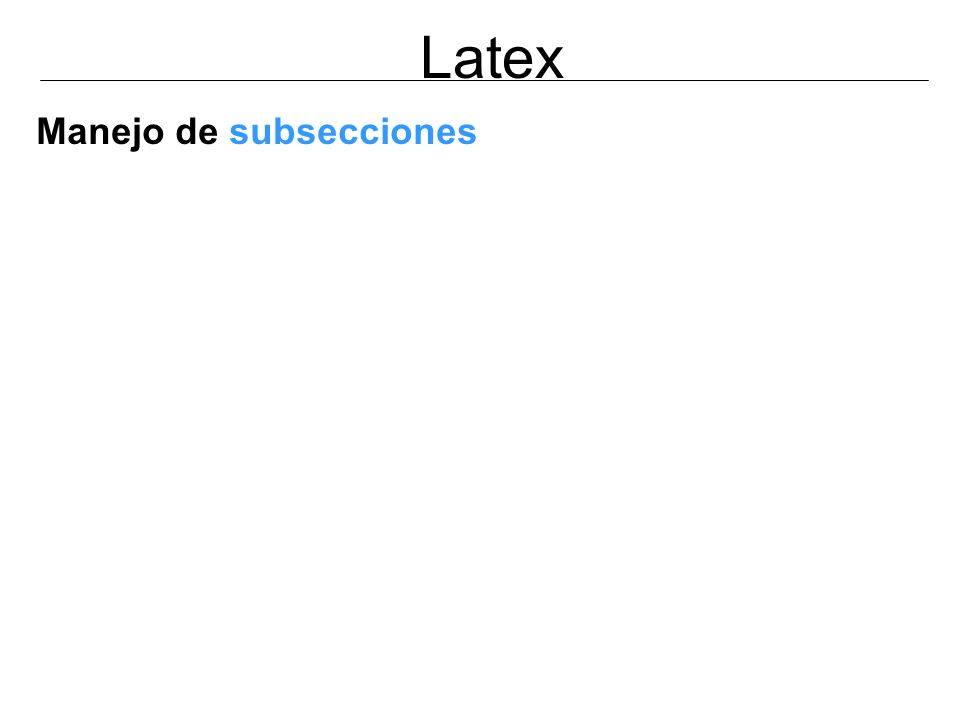

25 Latex Manejo de subsecciones

26

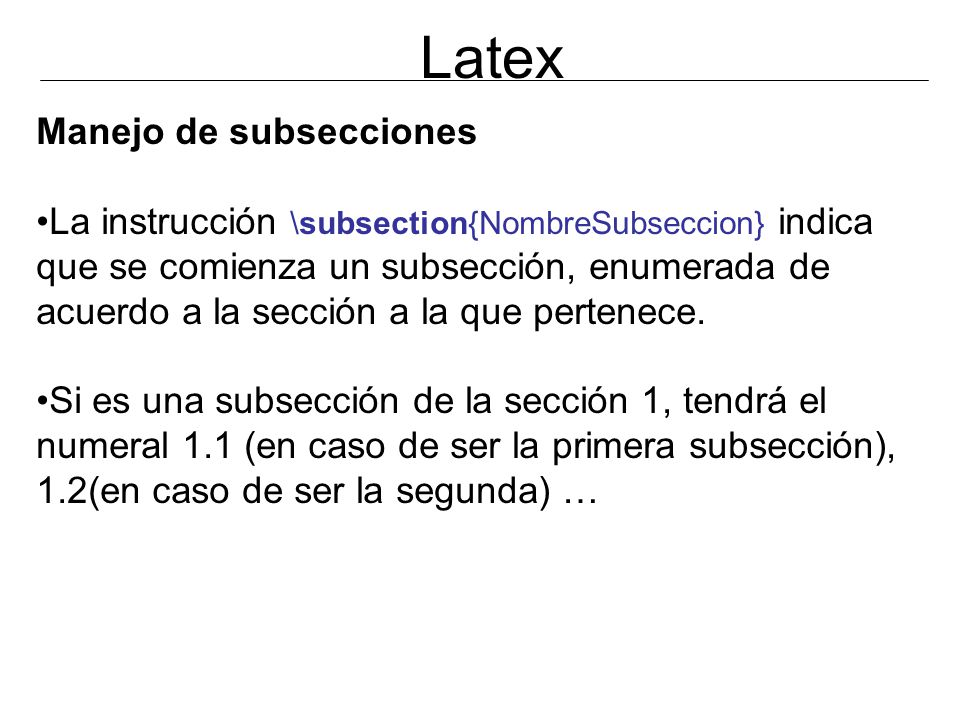

27 Latex Manejo de subsecciones
La instrucción \subsection{NombreSubseccion} indica que se comienza un subsección, enumerada de acuerdo a la sección a la que pertenece. Si es una subsección de la sección 1, tendrá el numeral 1.1 (en caso de ser la primera subsección), 1.2(en caso de ser la segunda) …

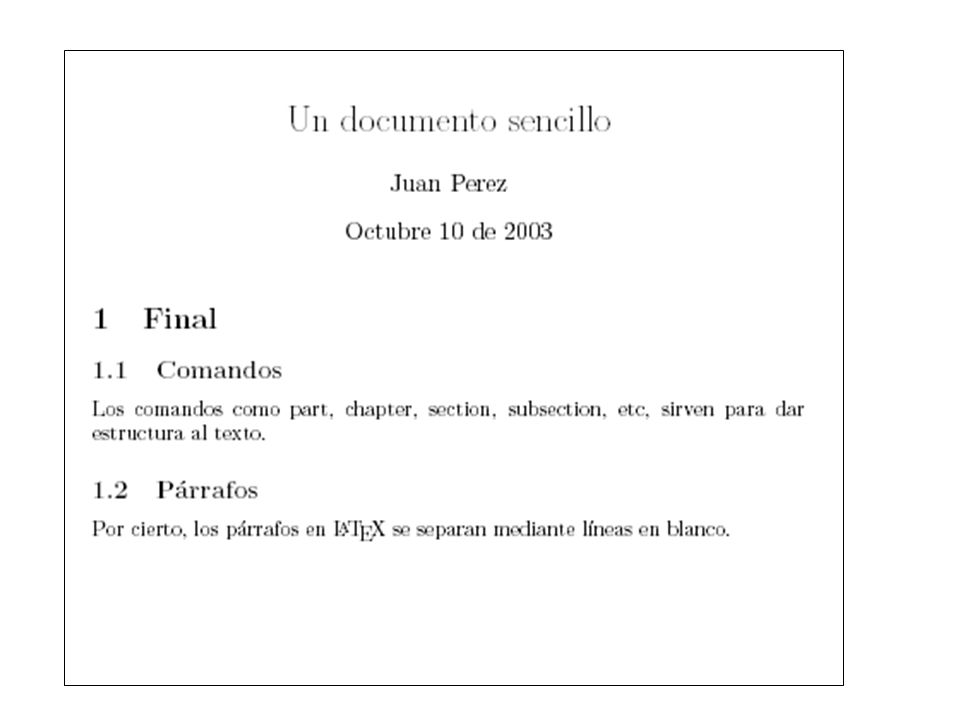

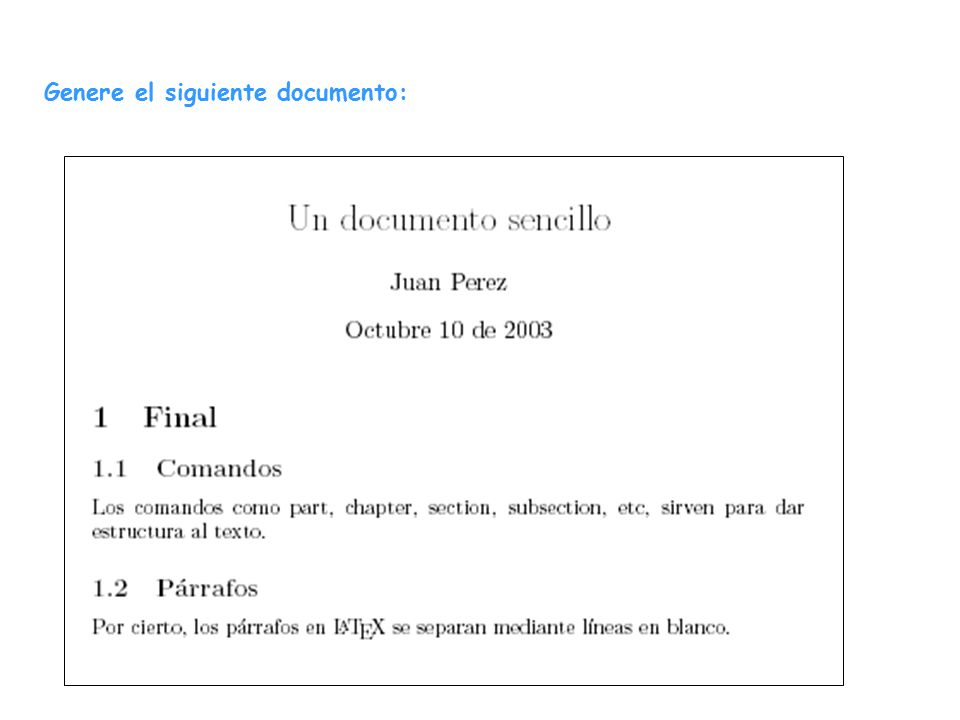

28 Genere el siguiente documento:

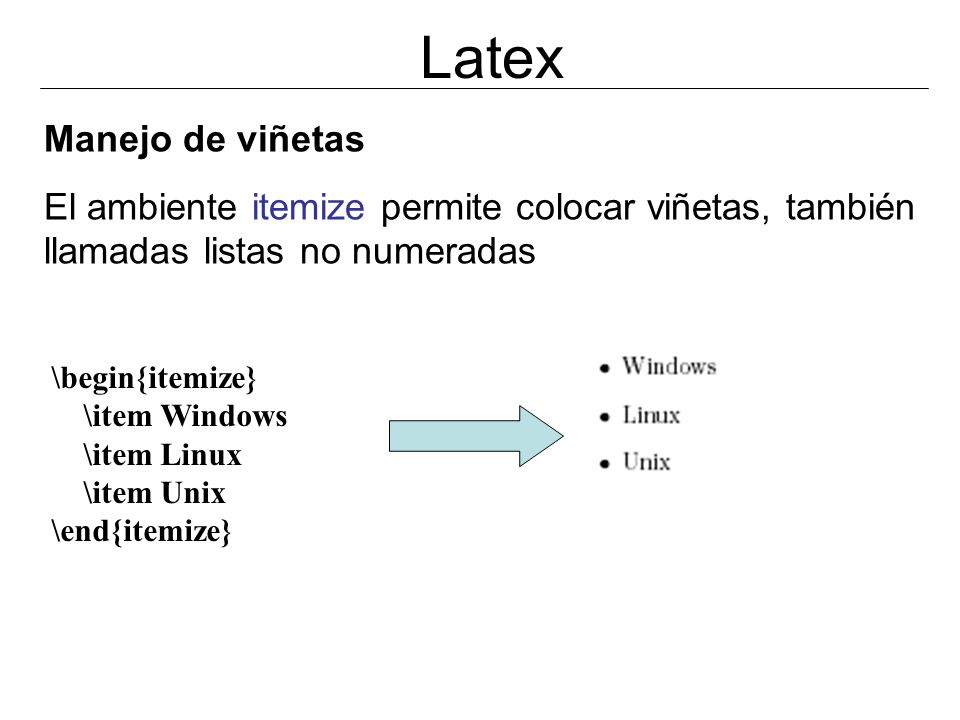

29 Latex Manejo de viñetas
El ambiente itemize permite colocar viñetas, también llamadas listas no numeradas \begin{itemize} \item Windows \item Linux \item Unix \end{itemize} Comienzo del ambiente itemize Cada instrucción \item, coloca una viñeta en el documento Fin del ambiente itemize

30 Latex Manejo de viñetas
El ambiente itemize permite colocar viñetas, también llamadas listas no numeradas \begin{itemize} \item Windows \item Linux \item Unix \end{itemize}

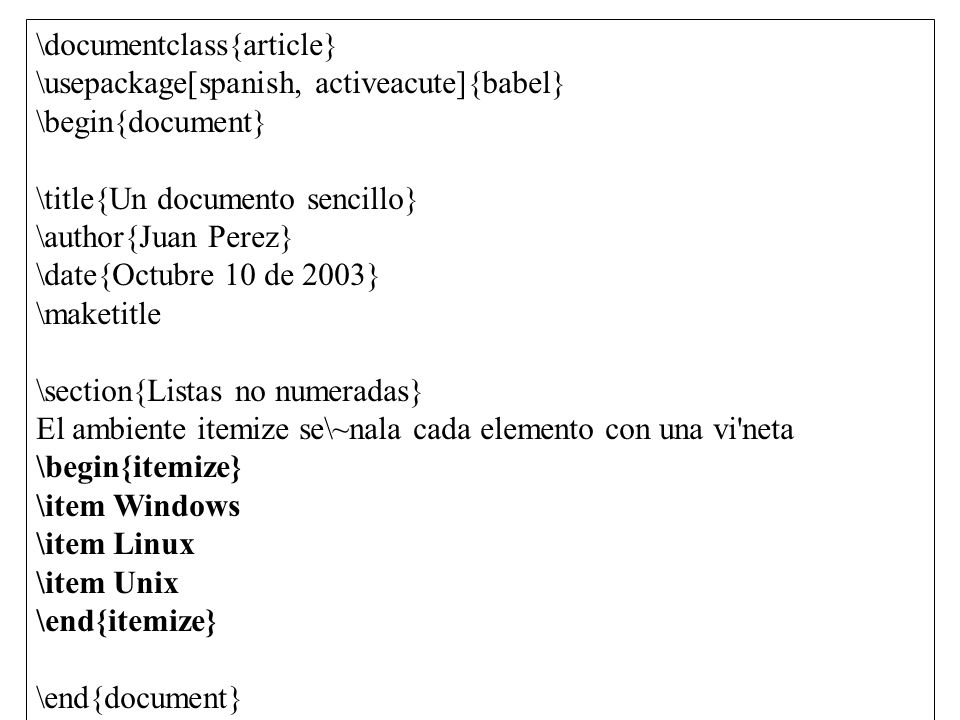

31 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Listas no numeradas} El ambiente itemize se\~nala cada elemento con una vi'neta \begin{itemize} \item Windows \item Linux \item Unix \end{itemize} \end{document}

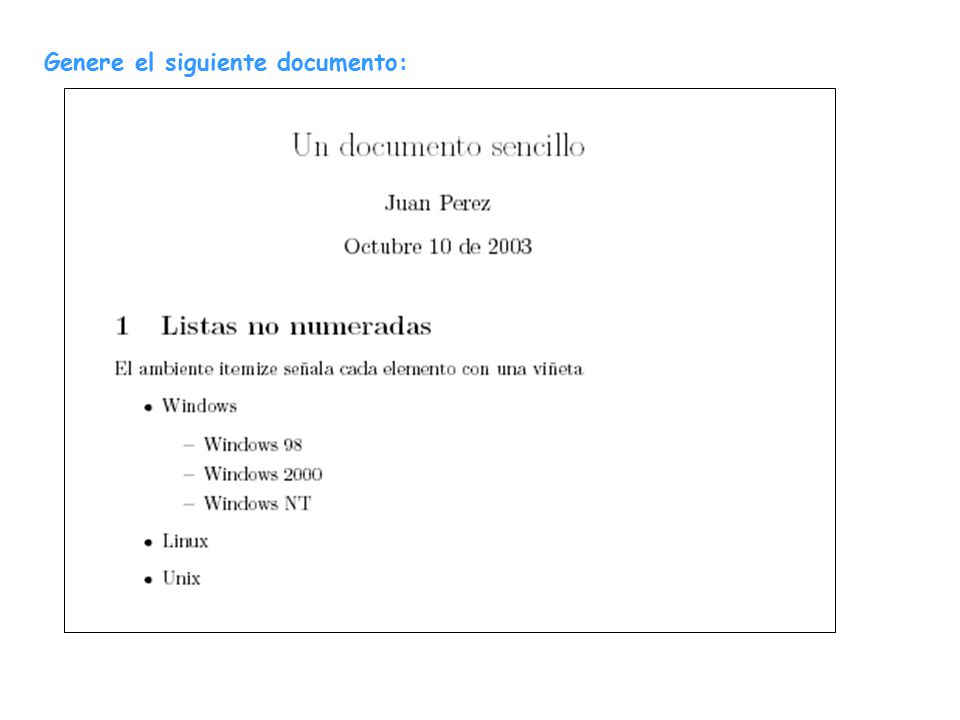

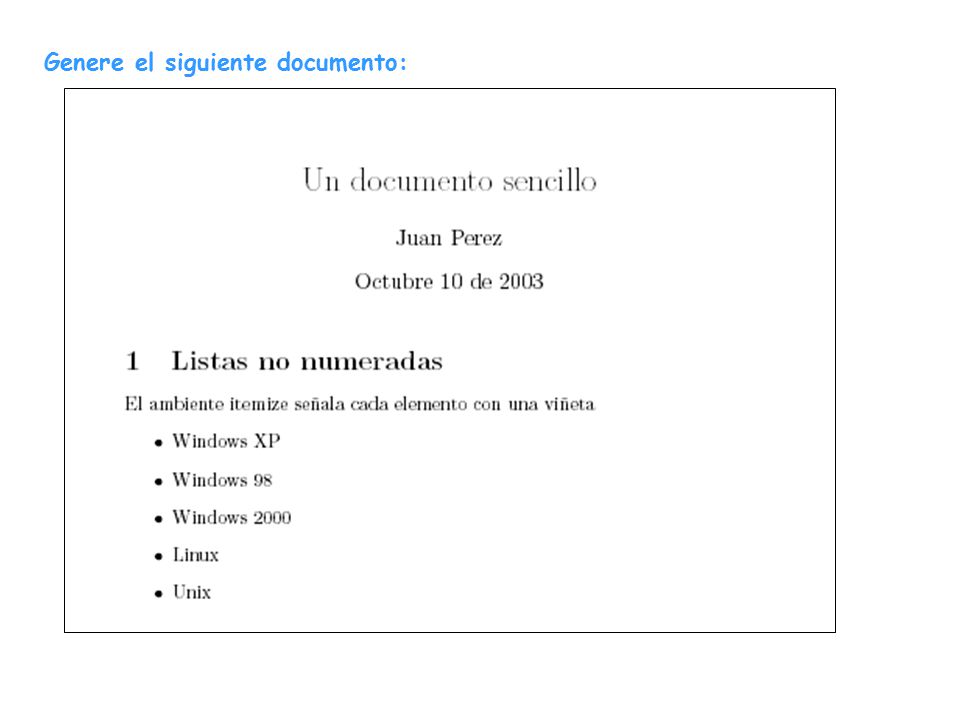

32 Genere el siguiente documento:

33 Genere el siguiente documento:

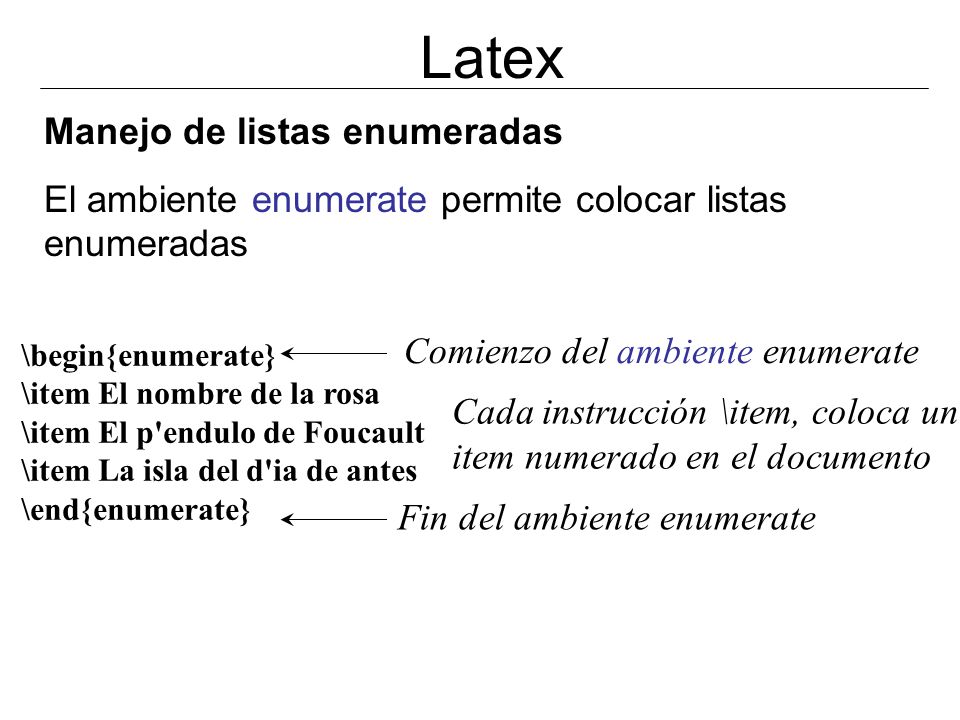

34 Latex Manejo de listas enumeradas
El ambiente enumerate permite colocar listas enumeradas Comienzo del ambiente enumerate \begin{enumerate} \item El nombre de la rosa \item El p'endulo de Foucault \item La isla del d'ia de antes \end{enumerate} Cada instrucción \item, coloca un item numerado en el documento Fin del ambiente enumerate

35 Latex Manejo de listas enumeradas
El ambiente enumerate permite colocar listas enumeradas \begin{enumerate} \item El nombre de la rosa \item El p'endulo de Foucault \item La isla del d'ia de antes \end{enumerate}

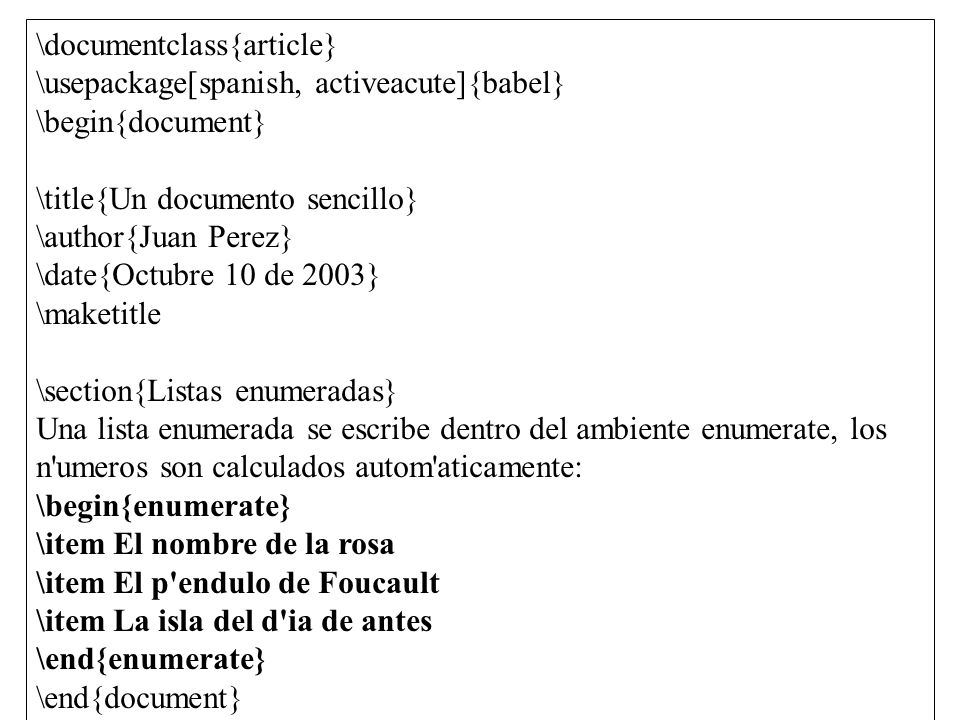

36 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Listas enumeradas} Una lista enumerada se escribe dentro del ambiente enumerate, los n'umeros son calculados autom'aticamente: \begin{enumerate} \item El nombre de la rosa \item El p'endulo de Foucault \item La isla del d'ia de antes \end{enumerate} \end{document}

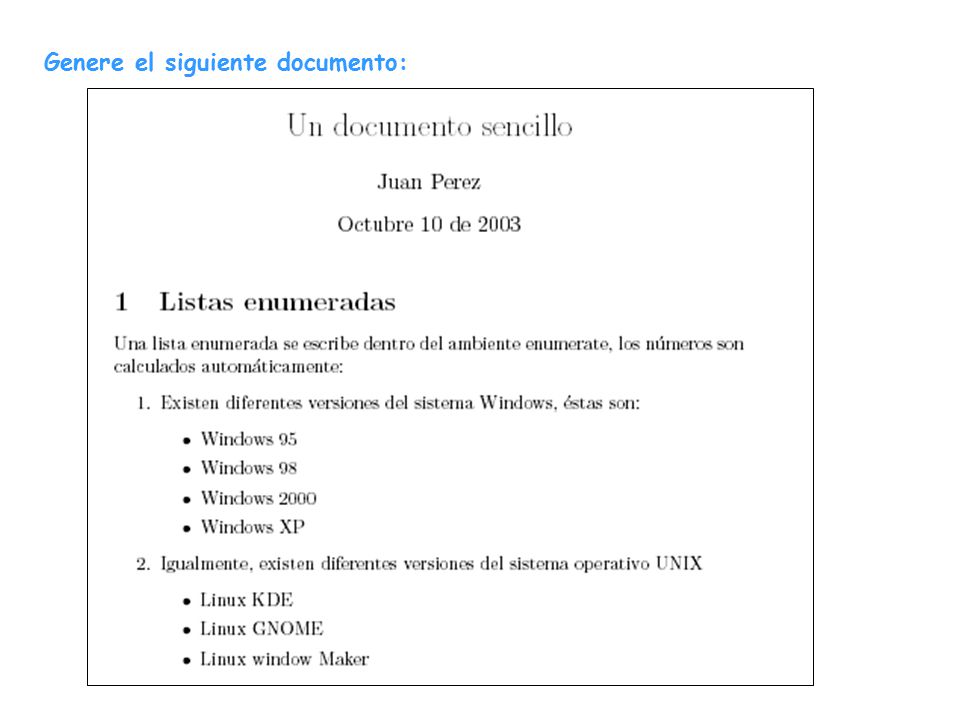

37 Genere el siguiente documento:

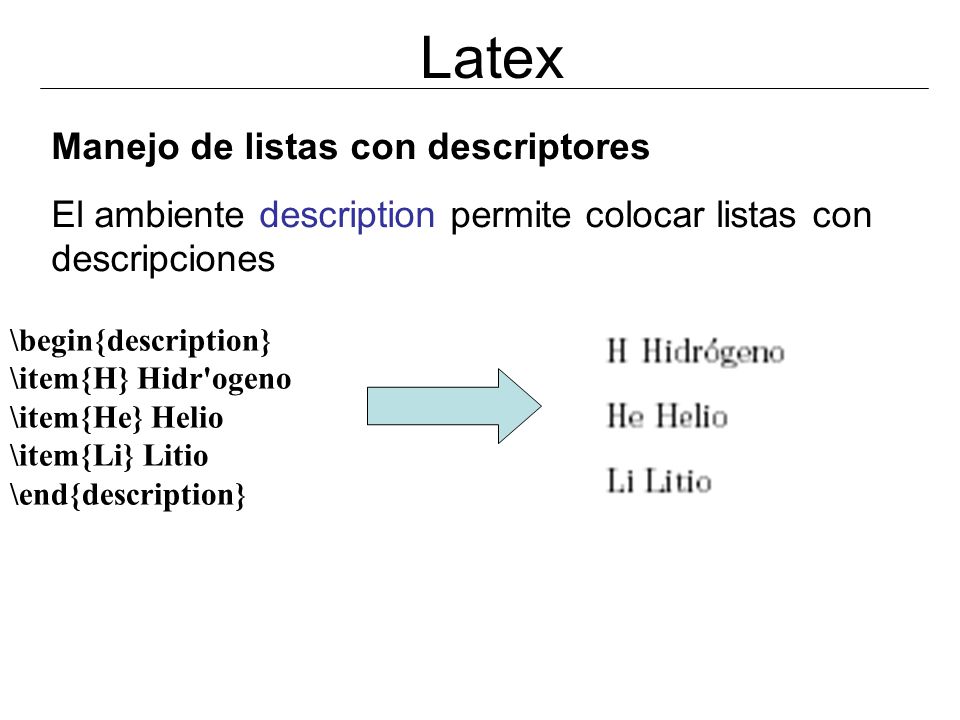

38 Latex Manejo de listas con descriptores
El ambiente description permite colocar listas con descripciones Comienzo del ambiente description \begin{description} \item{H} Hidr'ogeno \item{He} Helio \item{Li} Litio \end{description} Cada instrucción \item, coloca un item con su descripción Fin del ambiente description

39 Latex Manejo de listas con descriptores
El ambiente description permite colocar listas con descripciones \begin{description} \item{H} Hidr'ogeno \item{He} Helio \item{Li} Litio \end{description}

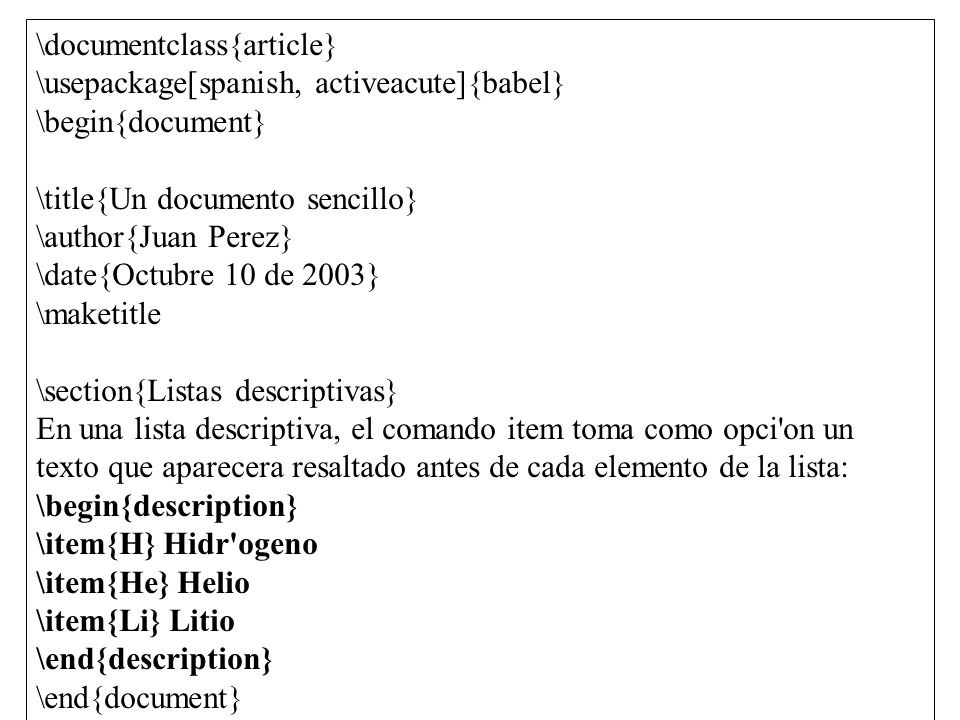

40 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Un documento sencillo} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Listas descriptivas} En una lista descriptiva, el comando item toma como opci'on un texto que aparecera resaltado antes de cada elemento de la lista: \begin{description} \item{H} Hidr'ogeno \item{He} Helio \item{Li} Litio \end{description} \end{document}

41 Latex Manejo tipos de letra Algunos tipos de letra son:
\textbf{...} negrita \textit{...} itálica \textsl{...} inclinada

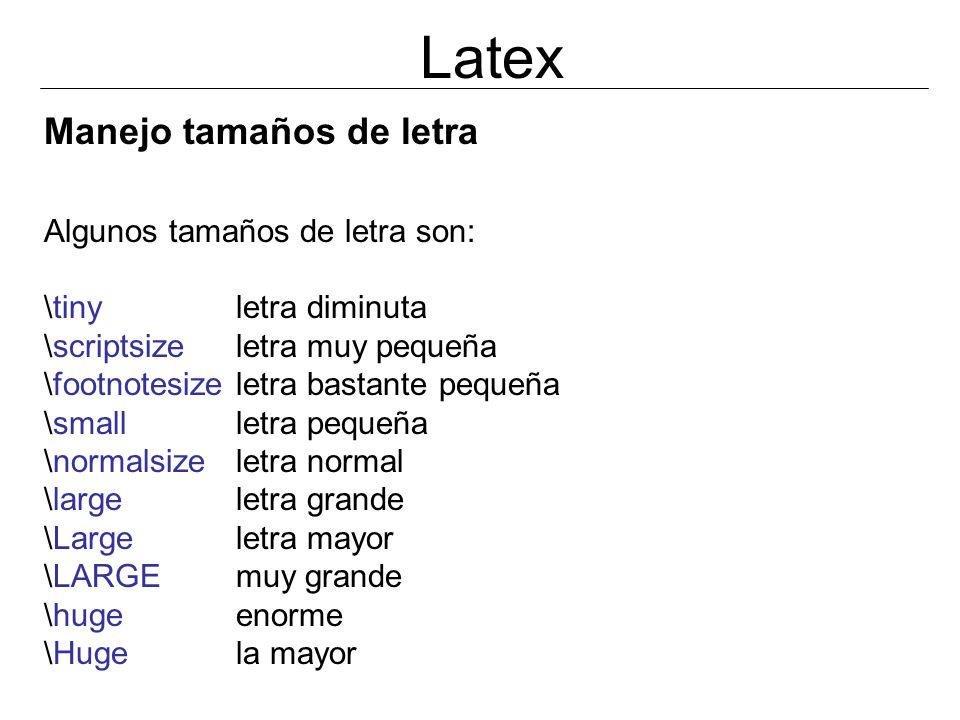

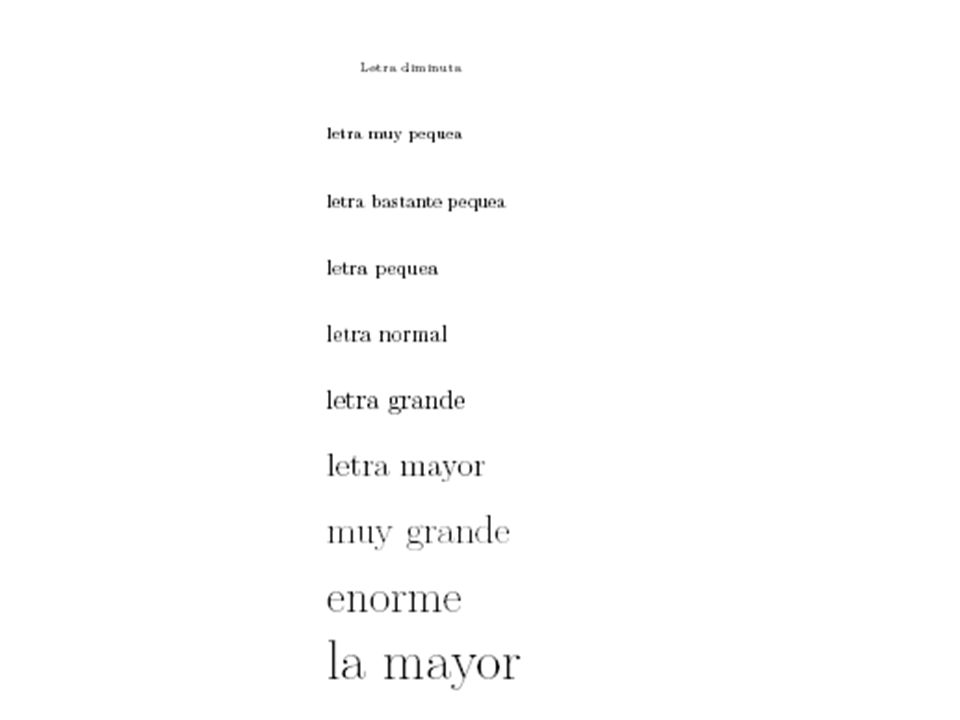

42 Latex Manejo tamaños de letra Algunos tamaños de letra son:
\tiny letra diminuta \scriptsize letra muy pequeña \footnotesize letra bastante pequeña \small letra pequeña \normalsize letra normal \large letra grande \Large letra mayor \LARGE muy grande \huge enorme \Huge la mayor

43

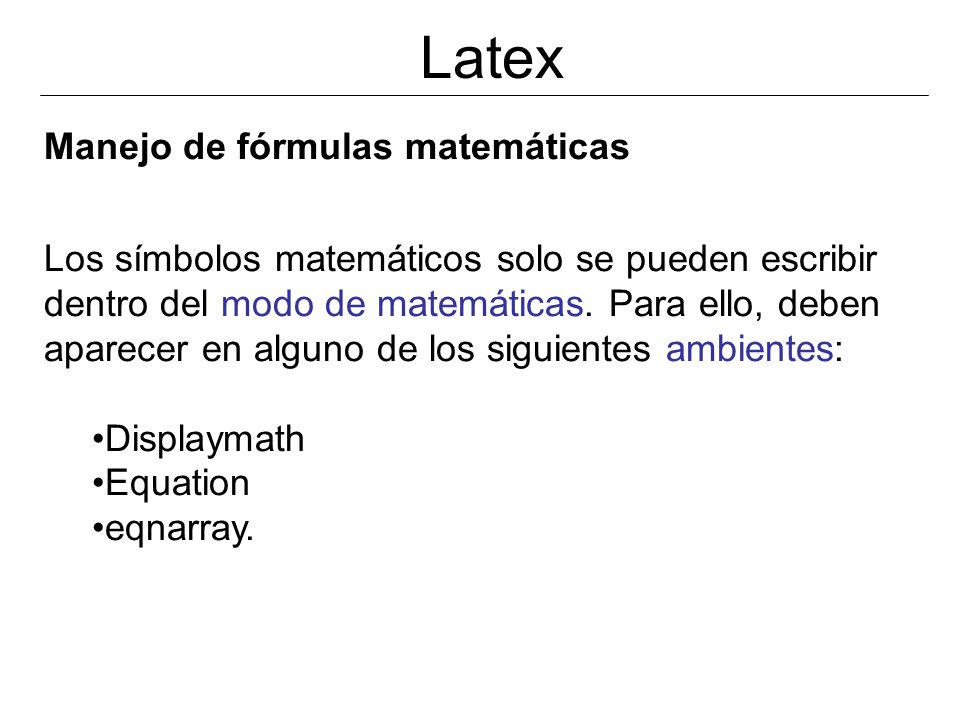

44 Latex Manejo de fórmulas matemáticas
Los símbolos matemáticos solo se pueden escribir dentro del modo de matemáticas. Para ello, deben aparecer en alguno de los siguientes ambientes: Displaymath Equation eqnarray.

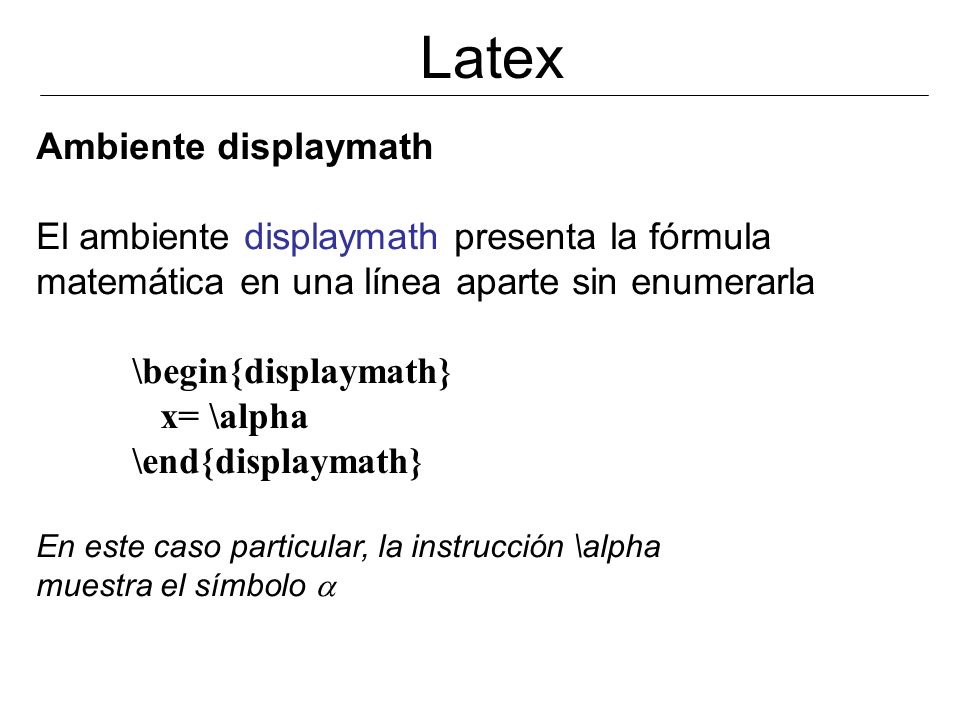

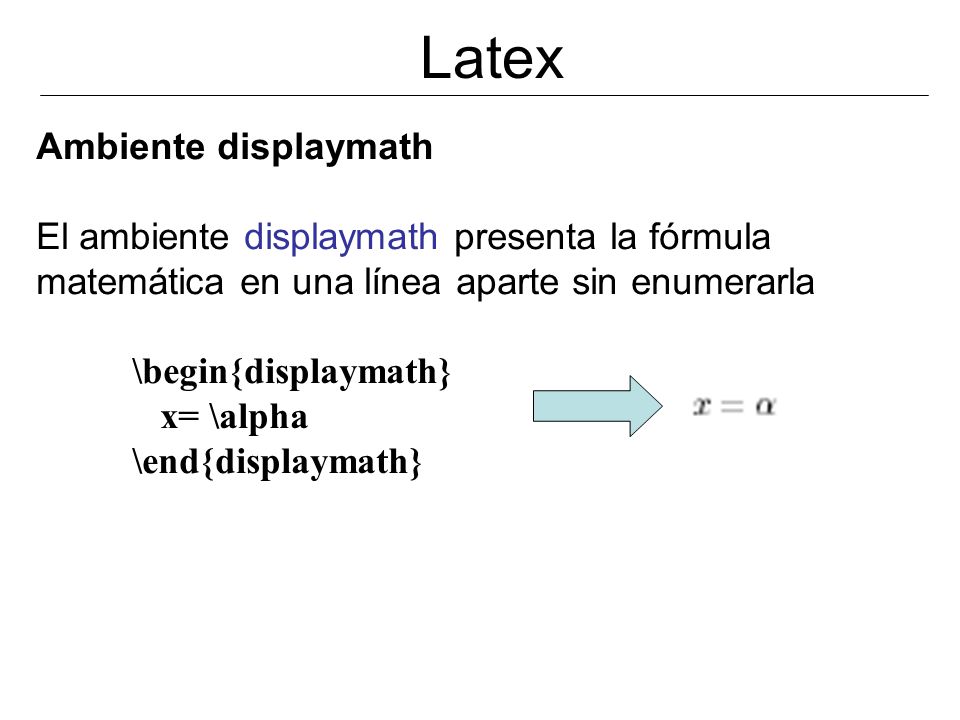

45 Latex Ambiente displaymath
El ambiente displaymath presenta la fórmula matemática en una línea aparte sin enumerarla \begin{displaymath} x= \alpha \end{displaymath} En este caso particular, la instrucción \alpha muestra el símbolo 

46 Latex Ambiente displaymath
El ambiente displaymath presenta la fórmula matemática en una línea aparte sin enumerarla \begin{displaymath} x= \alpha \end{displaymath}

47 r^n rn \pi π \frac{a}{b} a/b \beta β \alpha α a_{n} an \sqrt[n]{radicando} \sum Σ \sin x sin x \cos x cos x

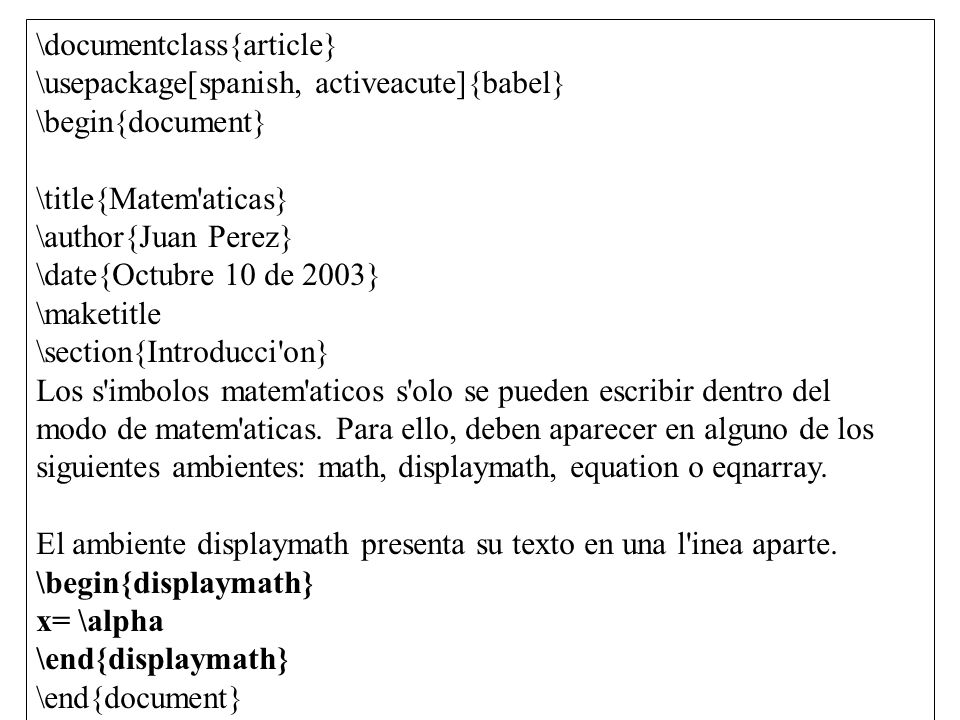

48 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Matem'aticas} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Introducci'on} Los s'imbolos matem'aticos s'olo se pueden escribir dentro del modo de matem'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente displaymath presenta su texto en una l'inea aparte. \begin{displaymath} x= \alpha \end{displaymath} \end{document}

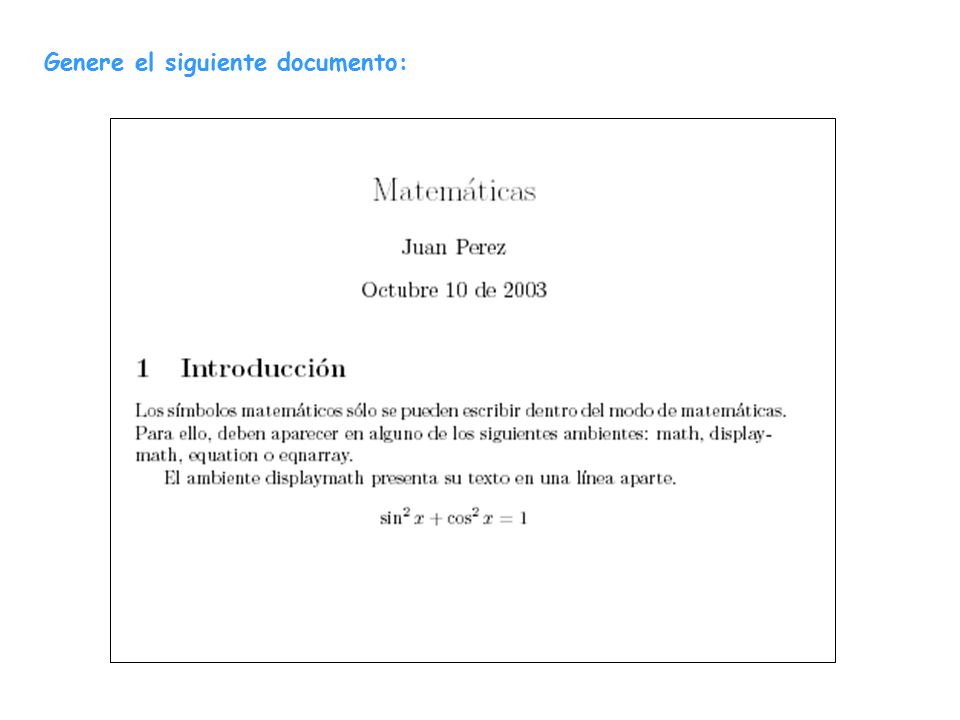

49 Genere el siguiente documento:

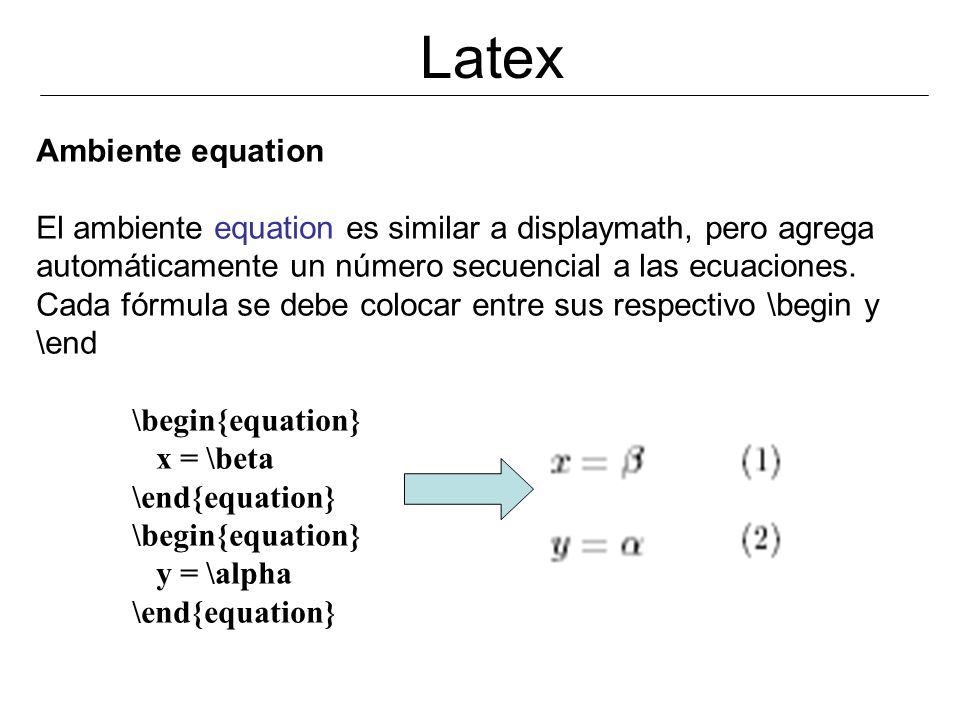

50 Latex Ambiente equation
El ambiente equation es similar a displaymath, pero agrega automáticamente un número secuencial a las ecuaciones. Cada fórmula se debe colocar entre sus respectivo \begin y \end \begin{equation} x = \beta \end{equation} y = \alpha

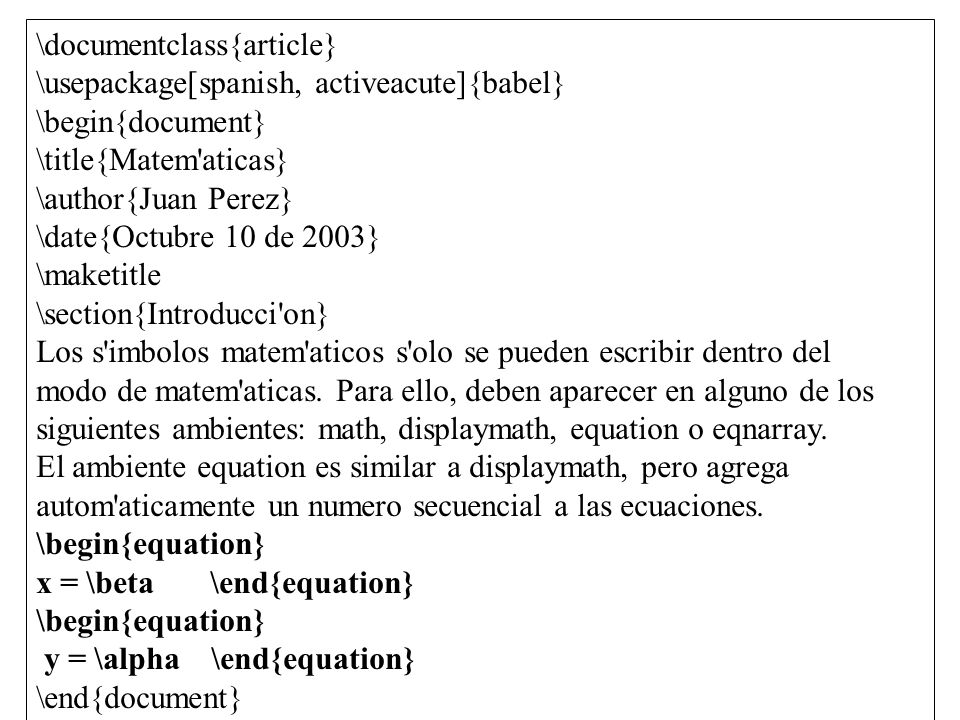

51 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Matem'aticas} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Introducci'on} Los s'imbolos matem'aticos s'olo se pueden escribir dentro del modo de matem'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente equation es similar a displaymath, pero agrega autom'aticamente un numero secuencial a las ecuaciones. \begin{equation} x = \beta \end{equation} y = \alpha \end{equation} \end{document}

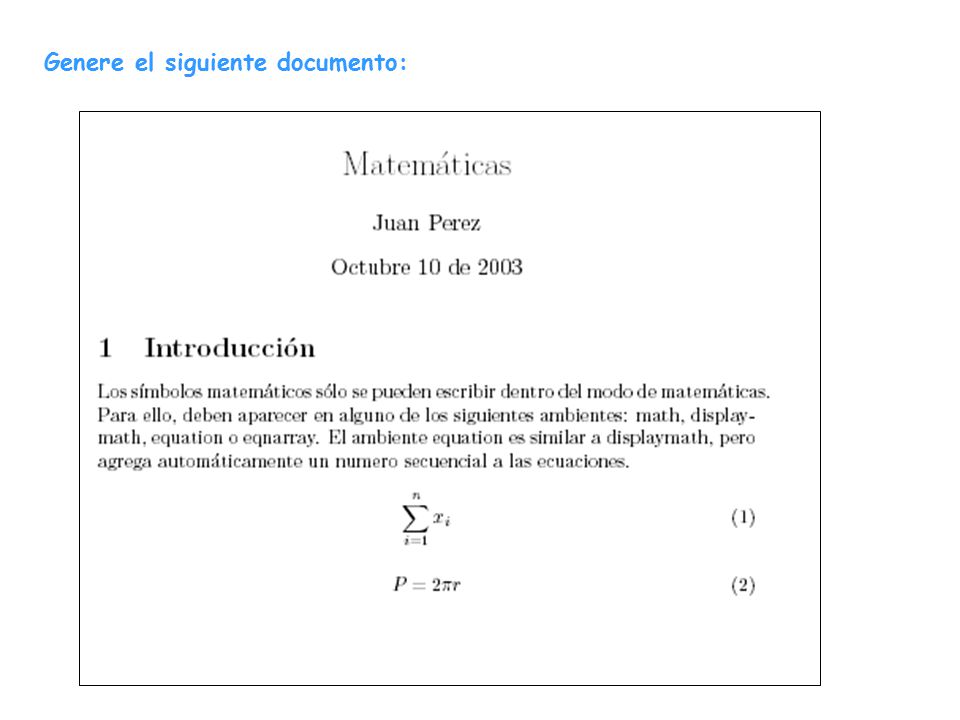

52 Genere el siguiente documento:

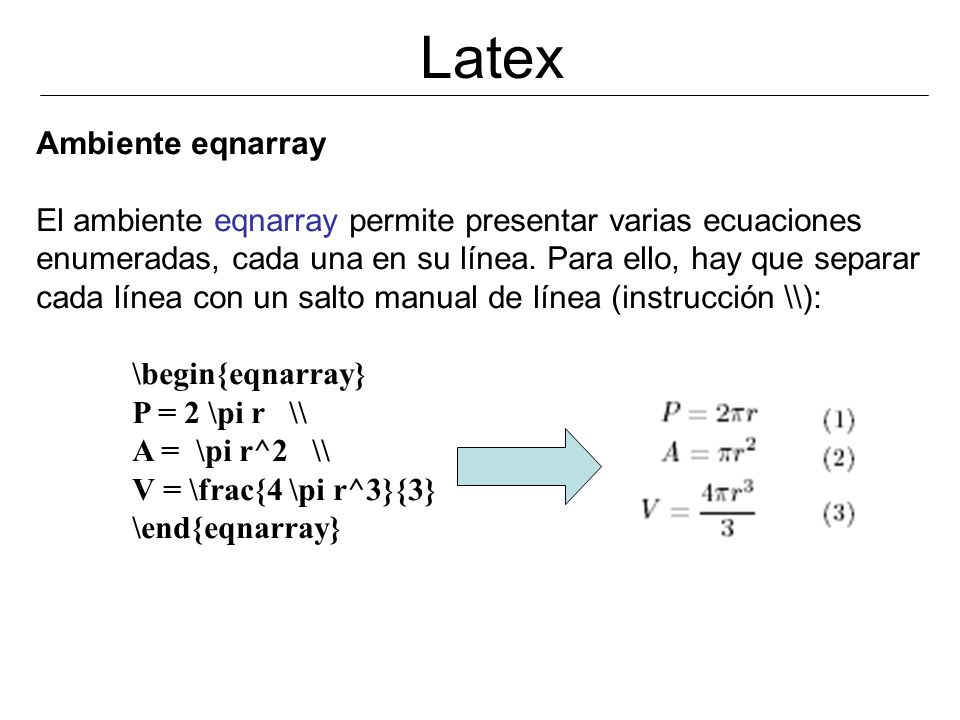

53 Latex Ambiente eqnarray
El ambiente eqnarray permite presentar varias ecuaciones enumeradas, cada una en su línea. Para ello, hay que separar cada línea con un salto manual de línea (instrucción \\): \begin{eqnarray} P = 2 \pi r \\ A = \pi r^2 \\ V = \frac{4 \pi r^3}{3} \end{eqnarray}

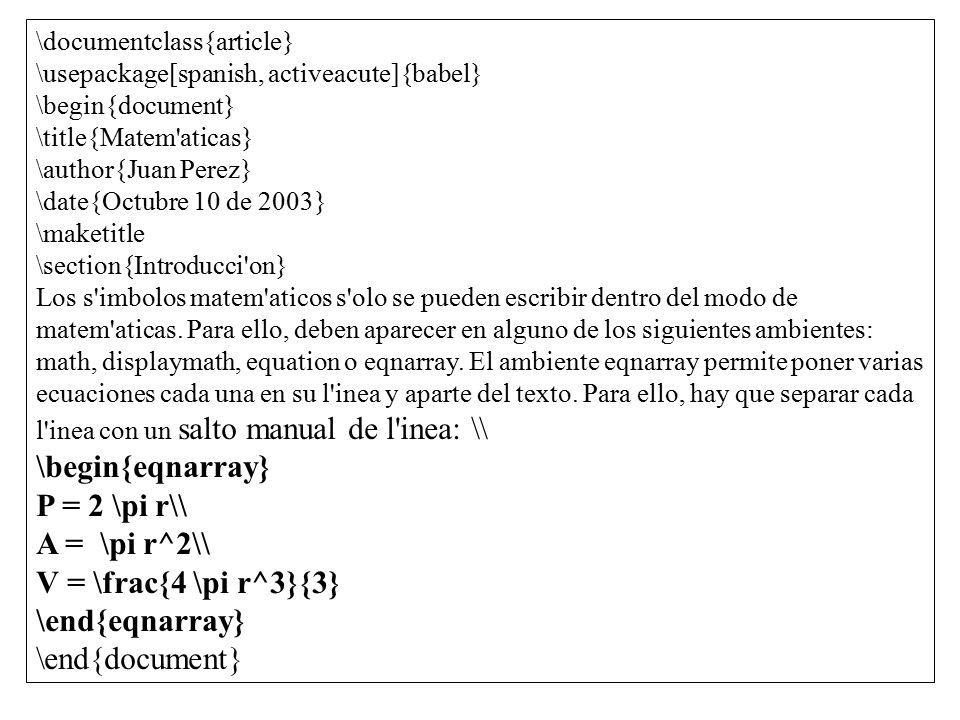

54 \begin{eqnarray} P = 2 \pi r\\ A = \pi r^2\\ V = \frac{4 \pi r^3}{3}
\documentclass{article} \usepackage[spanish, activeacute]{babel} \begin{document} \title{Matem'aticas} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Introducci'on} Los s'imbolos matem'aticos s'olo se pueden escribir dentro del modo de matem'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente eqnarray permite poner varias ecuaciones cada una en su l'inea y aparte del texto. Para ello, hay que separar cada l'inea con un salto manual de l'inea: \\ \begin{eqnarray} P = 2 \pi r\\ A = \pi r^2\\ V = \frac{4 \pi r^3}{3} \end{eqnarray} \end{document}

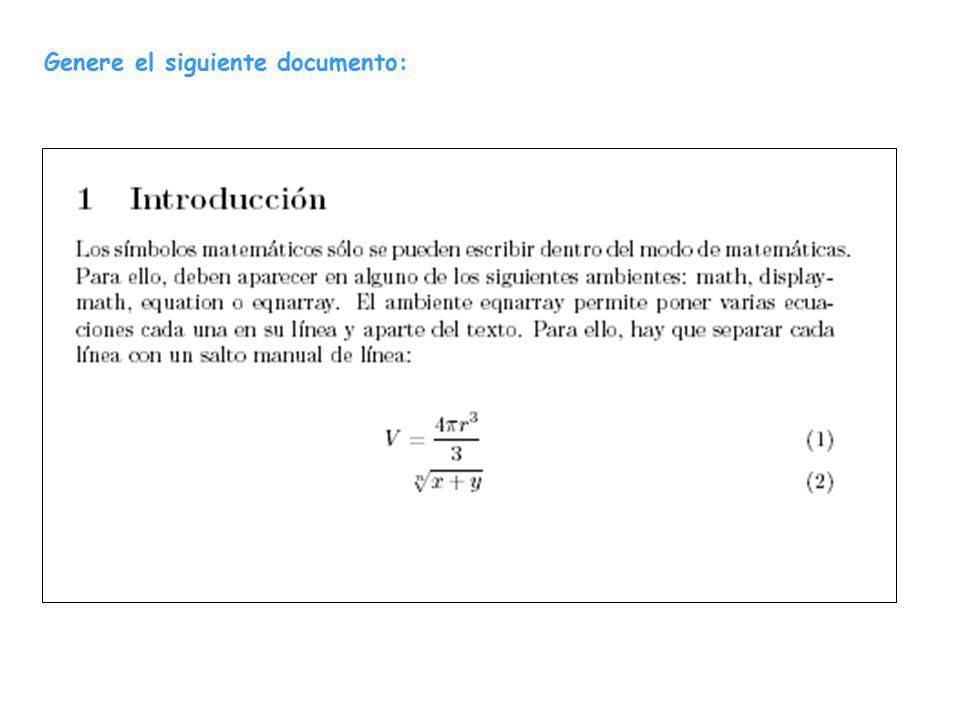

55 Genere el siguiente documento:

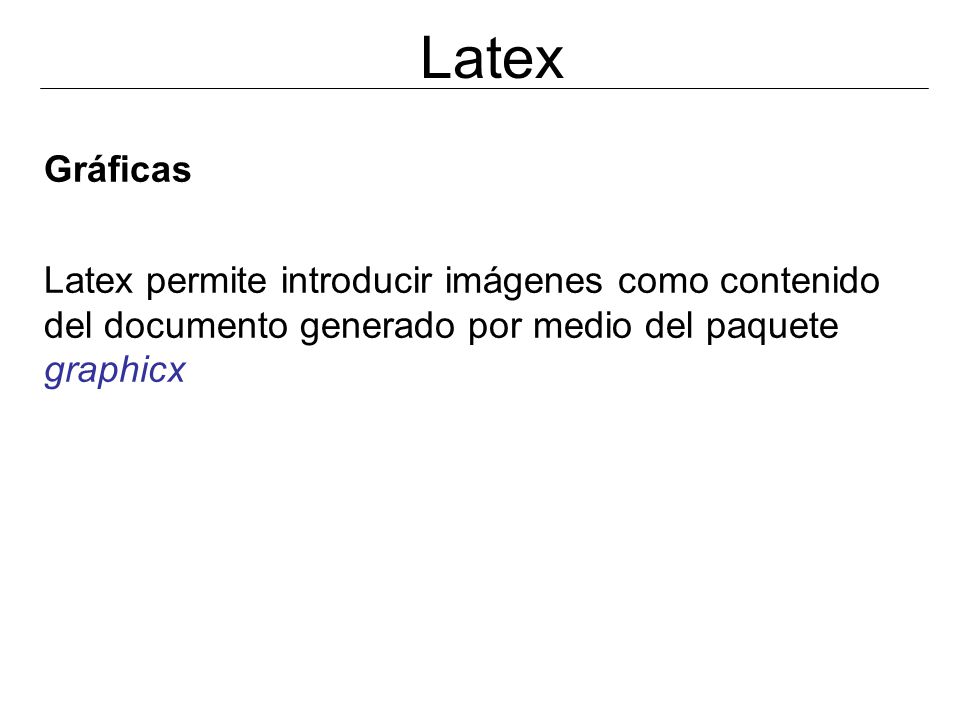

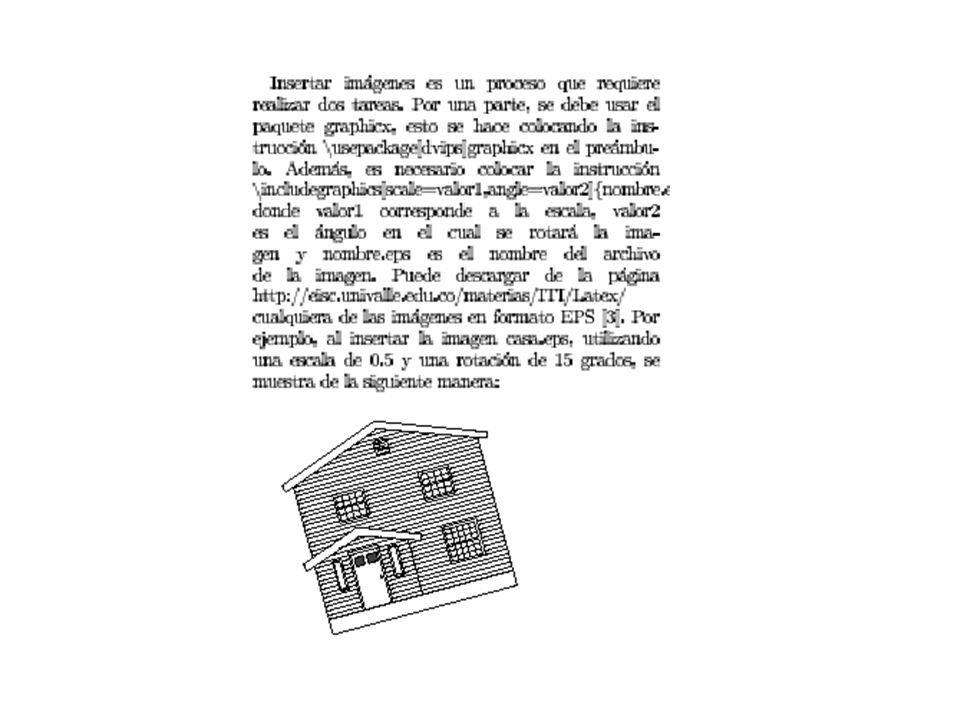

56 Latex Gráficas Latex permite introducir imágenes como contenido del documento generado por medio del paquete graphicx

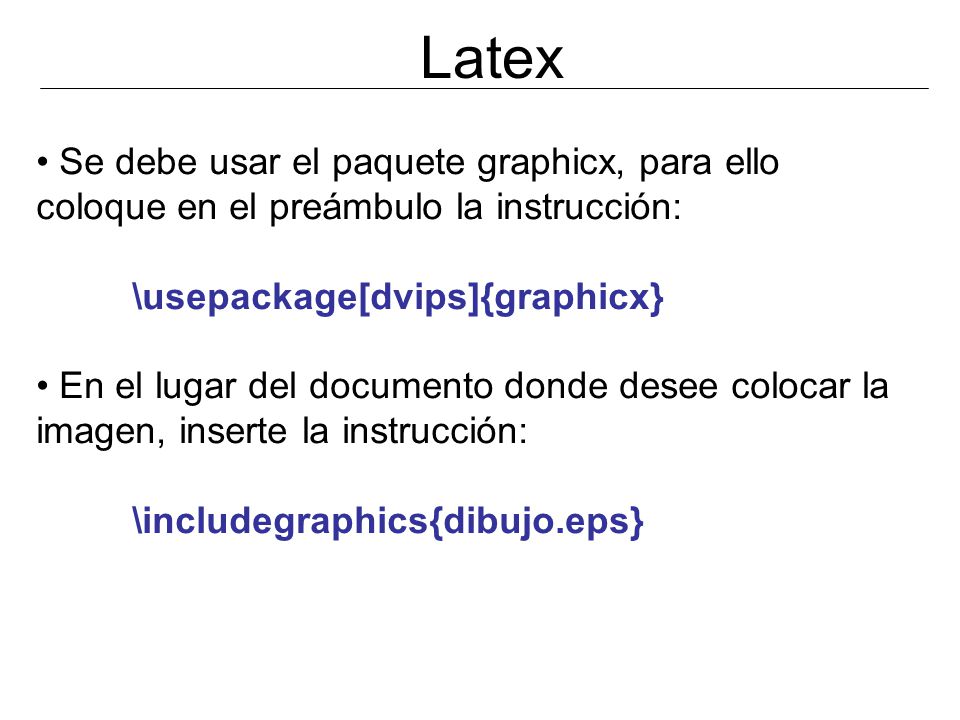

57 Latex Se debe usar el paquete graphicx, para ello coloque en el preámbulo la instrucción: \usepackage[dvips]{graphicx} En el lugar del documento donde desee colocar la imagen, inserte la instrucción: \includegraphics{dibujo.eps}

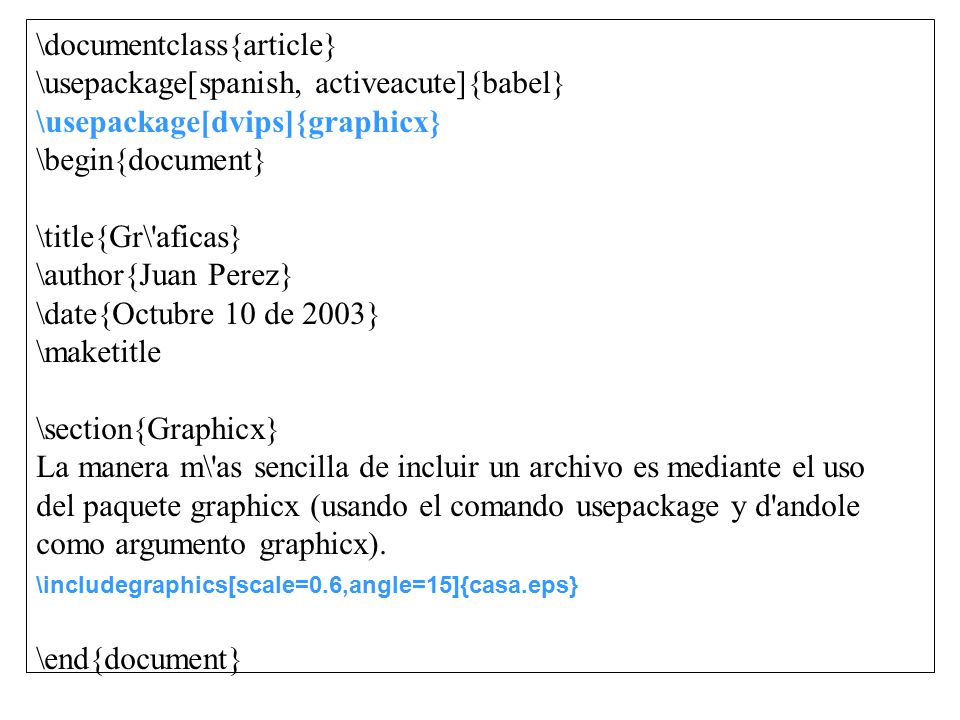

58 \documentclass{article} \usepackage[spanish, activeacute]{babel}
\usepackage[dvips]{graphicx} \begin{document} \title{Gr\'aficas} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Graphicx} La manera m\'as sencilla de incluir un archivo es mediante el uso del paquete graphicx (usando el comando usepackage y d'andole como argumento graphicx). \includegraphics[scale=0.6,angle=15]{casa.eps} \end{document}

59

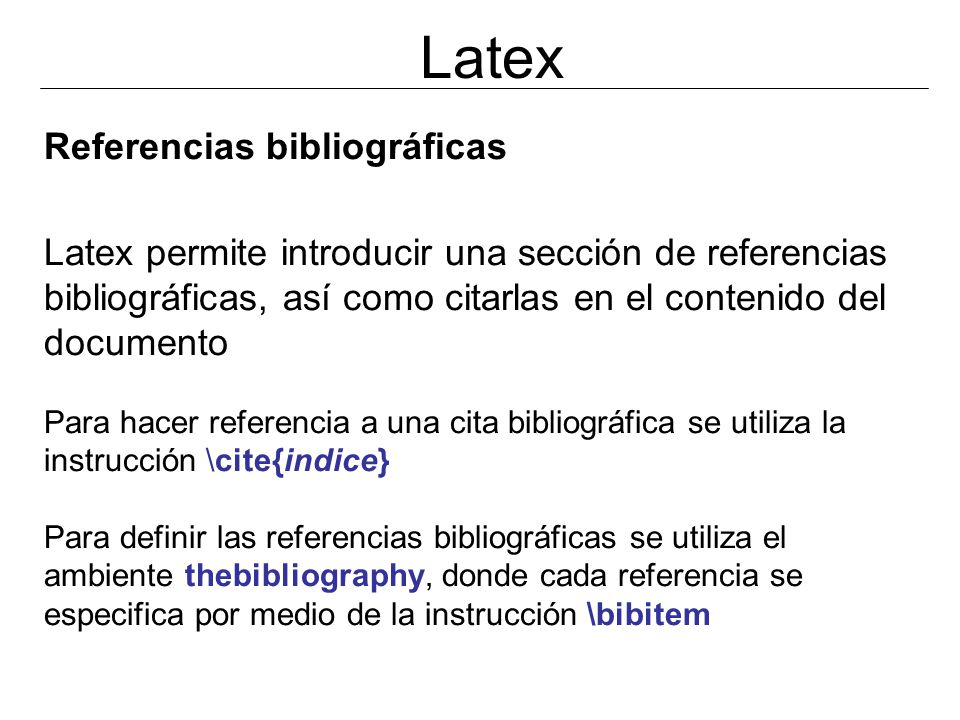

60 Latex Referencias bibliográficas
Latex permite introducir una sección de referencias bibliográficas, así como citarlas en el contenido del documento Para hacer referencia a una cita bibliográfica se utiliza la instrucción \cite{indice} Para definir las referencias bibliográficas se utiliza el ambiente thebibliography, donde cada referencia se especifica por medio de la instrucción \bibitem

61 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Referencias} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Referencias bibliogr'aficas} Para crear una lista de referencias bibilogr'aficas se emplea el ambiente thebibliography. Este tutorial est'a basado, entre otras cosas, en la informaci'on proporcionada en \cite{1} y \cite{2}. \begin{thebibliography} \bibitem[1]{1} Kopka, Helmut y Patrick W. Daly. \textsl{A guide to \LaTeXe{}}, Addison--Wesley, Reading, MA, 1995. \bibitem[2]{2} Welsh, Matt y Lar Kauffman. \textsl{Running Linux}, O' Reilly \& Associates, Inc. Sebastopol, CA, 1995. \end{thebibliography} \end{document}

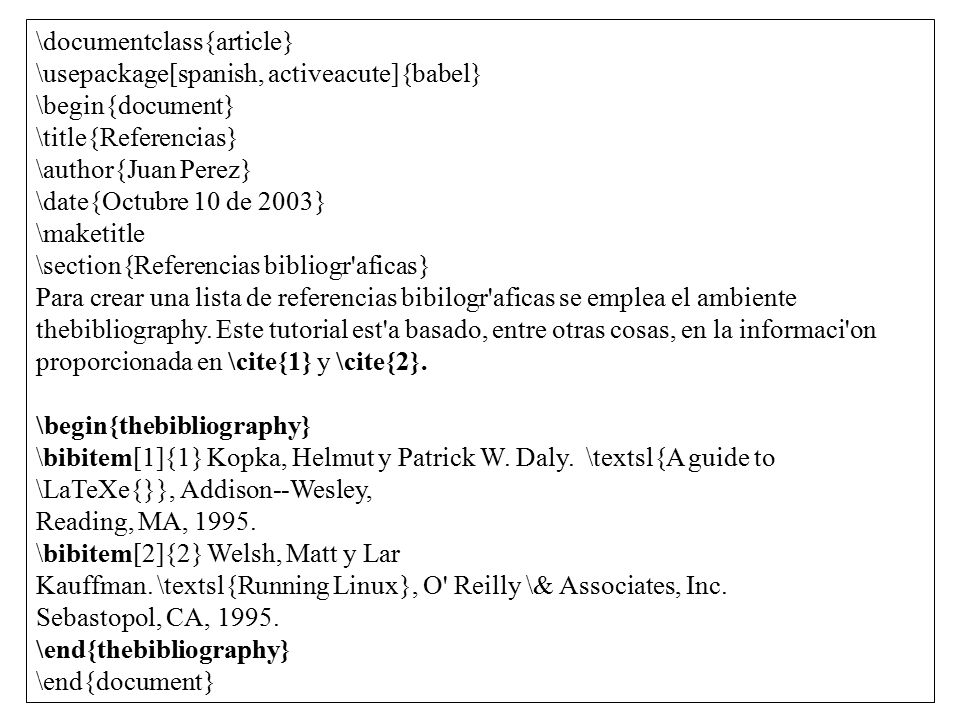

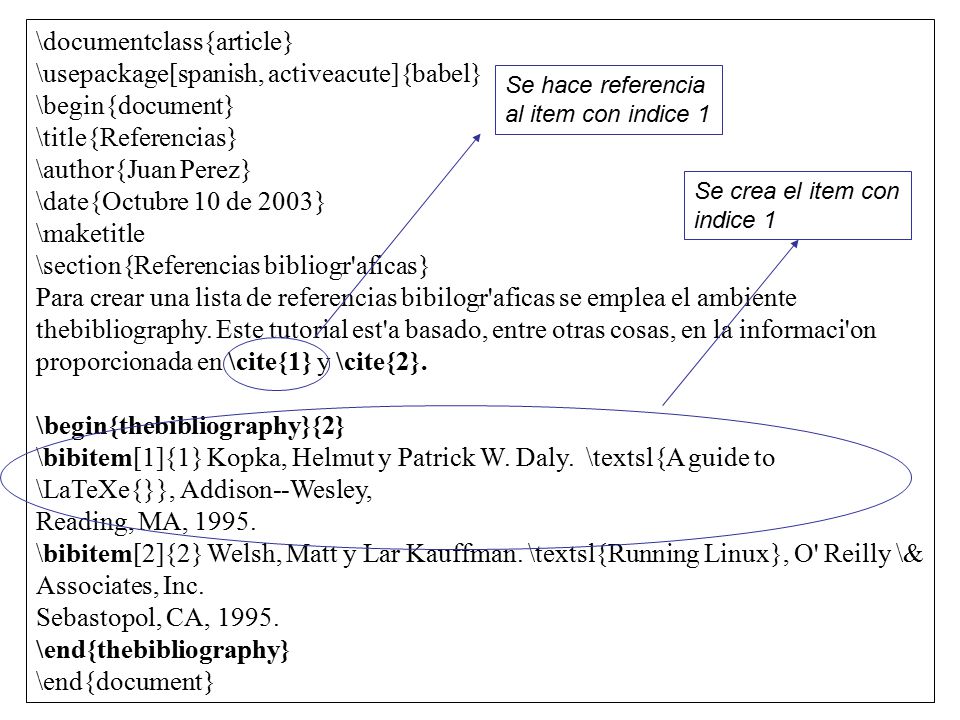

62 \documentclass{article} \usepackage[spanish, activeacute]{babel}

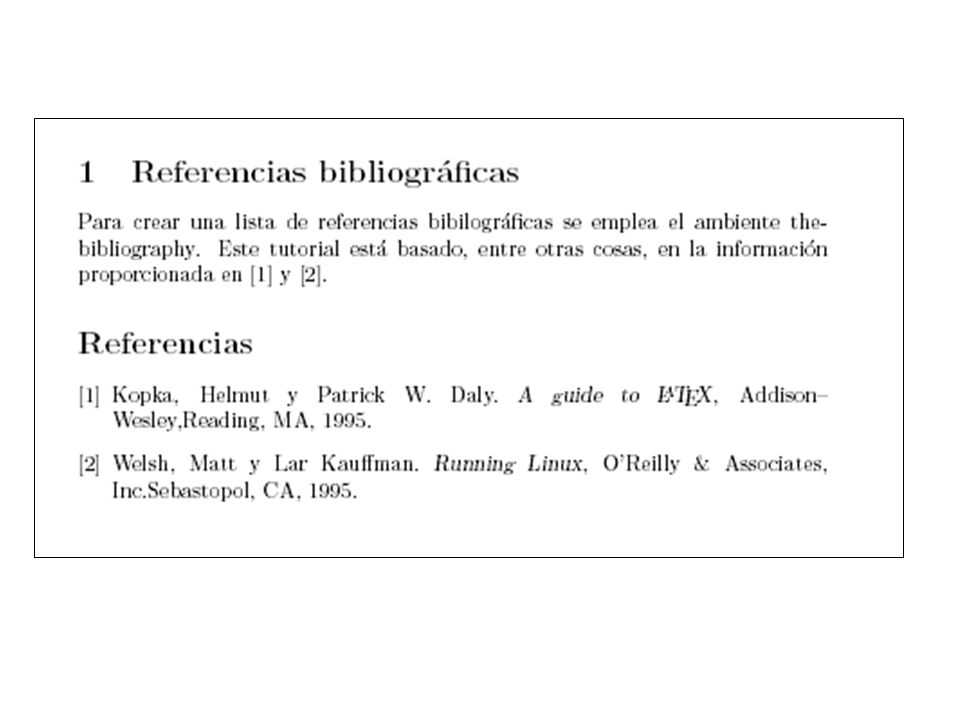

\begin{document} \title{Referencias} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \section{Referencias bibliogr'aficas} Para crear una lista de referencias bibilogr'aficas se emplea el ambiente thebibliography. Este tutorial est'a basado, entre otras cosas, en la informaci'on proporcionada en \cite{1} y \cite{2}. \begin{thebibliography}{2} \bibitem[1]{1} Kopka, Helmut y Patrick W. Daly. \textsl{A guide to \LaTeXe{}}, Addison--Wesley, Reading, MA, 1995. \bibitem[2]{2} Welsh, Matt y Lar Kauffman. \textsl{Running Linux}, O' Reilly \& Associates, Inc. Sebastopol, CA, 1995. \end{thebibliography} \end{document} Se hace referencia al item con indice 1 Se crea el item con indice 1

63

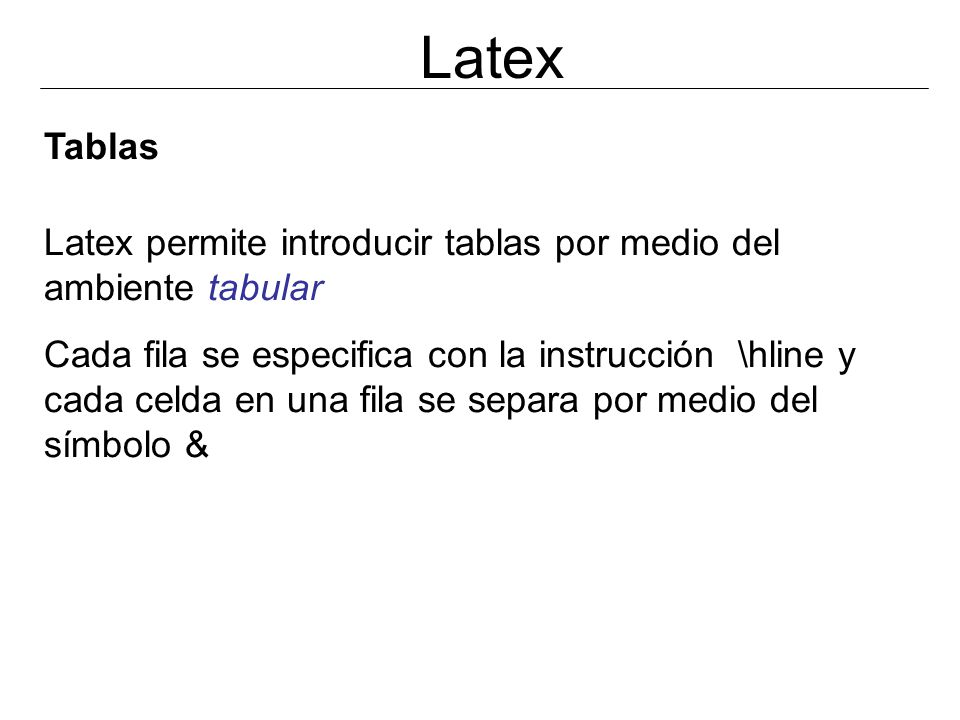

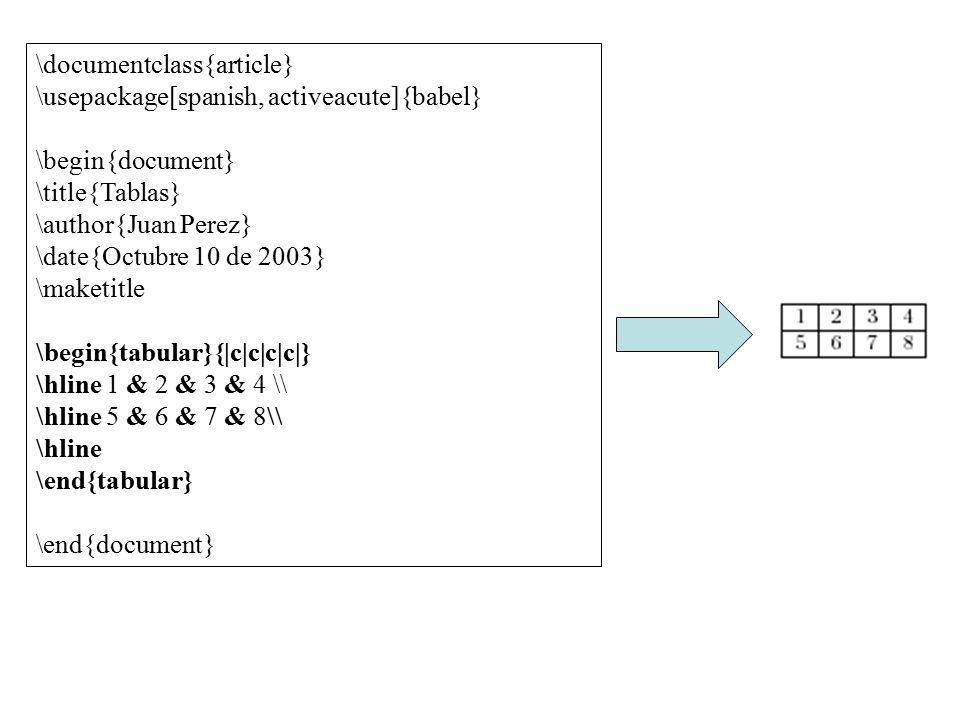

64 Latex Tablas Latex permite introducir tablas por medio del ambiente tabular Cada fila se especifica con la instrucción \hline y cada celda en una fila se separa por medio del símbolo &

65 \documentclass{article}
\usepackage[spanish, activeacute]{babel} \begin{document} \title{Tablas} \author{Juan Perez} \date{Octubre 10 de 2003} \maketitle \begin{tabular}{|c|c|c|c|} \hline 1 & 2 & 3 & 4 \\ \hline 5 & 6 & 7 & 8\\ \hline \end{tabular} \end{document}

66 Genere el siguiente documento:

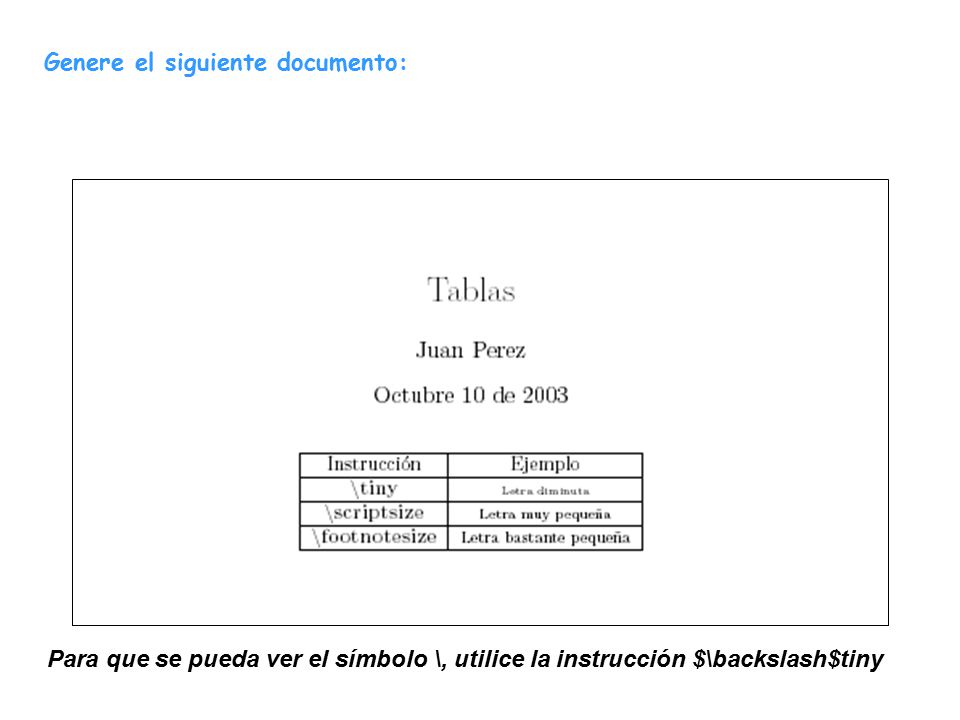

67 Genere el siguiente documento:
Para que se pueda ver el símbolo \, utilice la instrucción $\backslash$tiny
