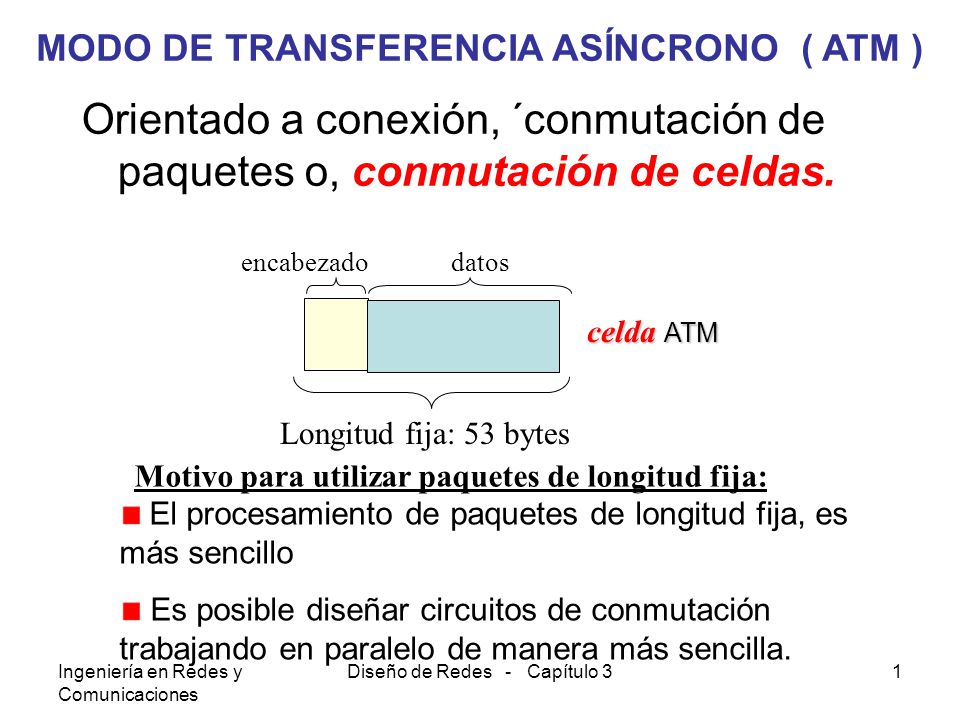

1 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 31 MODO DE TRANSFERENCIA ASÍNCRONO ( ATM ) Orientado a conexión, ´conmutación de paquetes o, conmutación de celdas. celda ATM Longitud fija: 53 bytes encabezado datos El procesamiento de paquetes de longitud fija, es más sencillo Es posible diseñar circuitos de conmutación trabajando en paralelo de manera más sencilla. Motivo para utilizar paquetes de longitud fija:

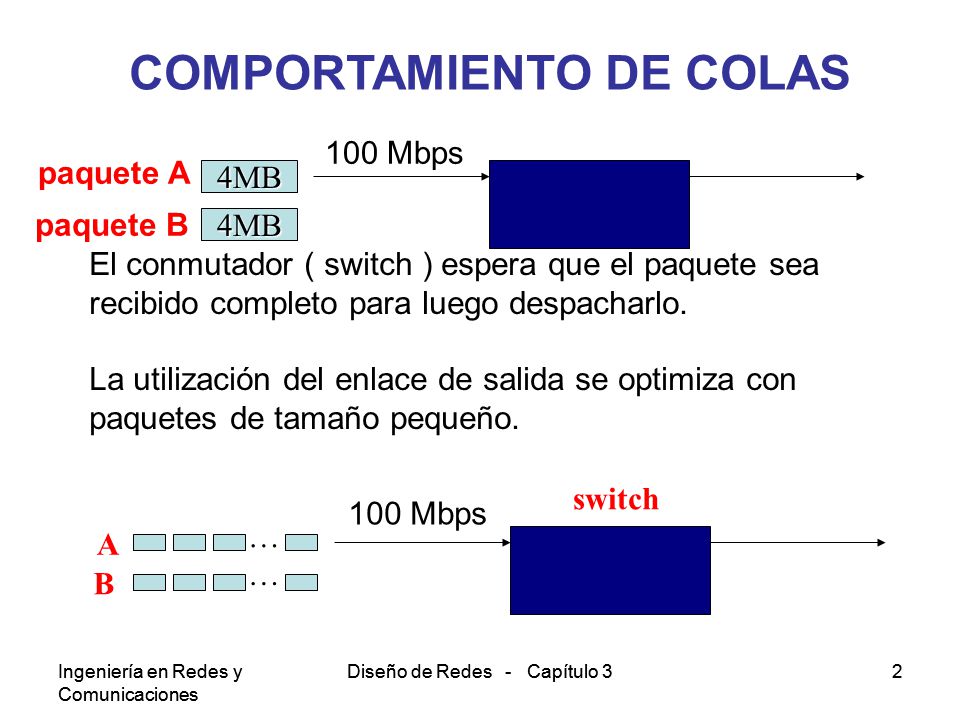

2 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 32Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 32 COMPORTAMIENTO DE COLAS 100 Mbps 4MB paquete A El conmutador ( switch ) espera que el paquete sea recibido completo para luego despacharlo. La utilización del enlace de salida se optimiza con paquetes de tamaño pequeño. 4MB paquete B 100 Mbps A B … … switch

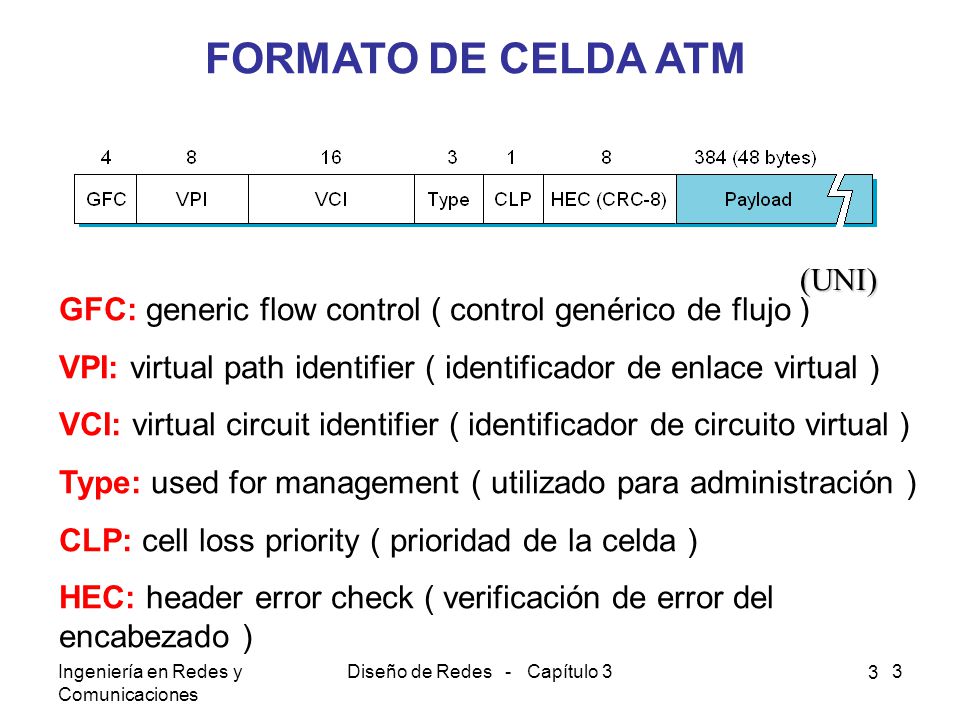

3 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 33 3 FORMATO DE CELDA ATM (UNI) GFC: generic flow control ( control genérico de flujo ) VPI: virtual path identifier ( identificador de enlace virtual ) VCI: virtual circuit identifier ( identificador de circuito virtual ) Type: used for management ( utilizado para administración ) CLP: cell loss priority ( prioridad de la celda ) HEC: header error check ( verificación de error del encabezado )

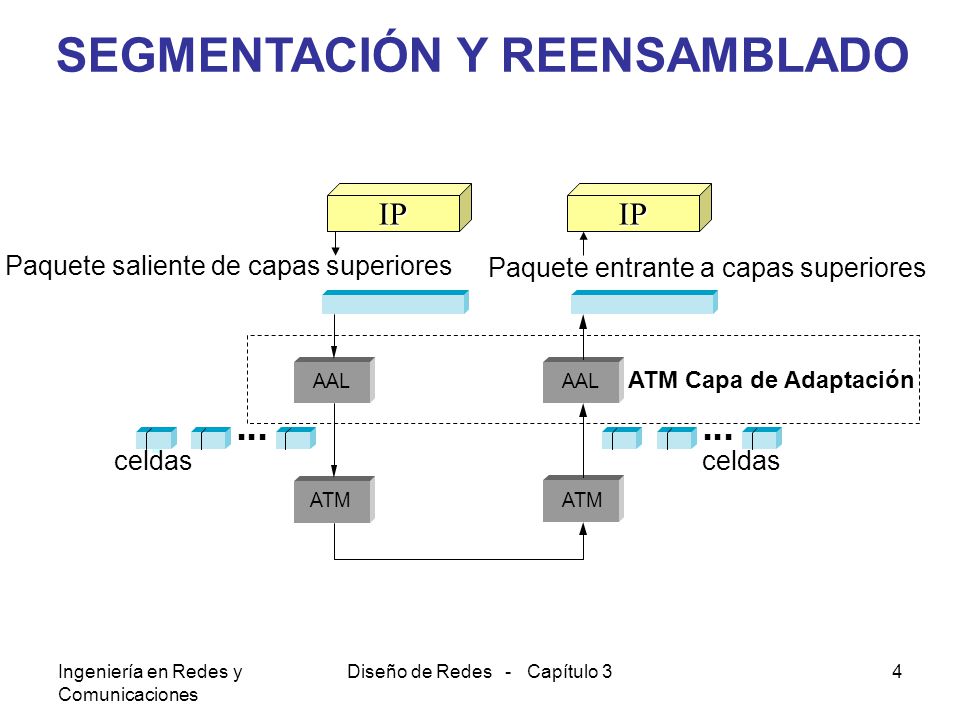

4 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 34 SEGMENTACIÓN Y REENSAMBLADO ■ ■ ■ AAL ATM AAL ATM Paquete saliente de capas superiores Paquete entrante a capas superiores celdas IPIP ATM Capa de Adaptación

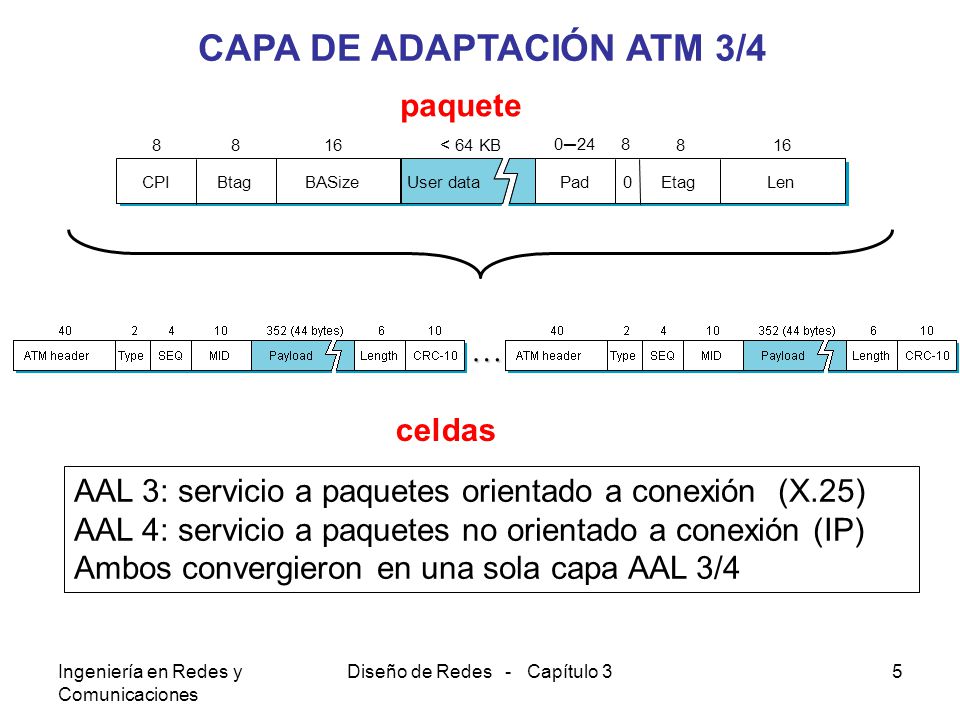

5 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 35 CAPA DE ADAPTACIÓN ATM 3/4 CPIBtagBASizePad0EtagLen 816 0─248 816< 64 KB8 User data … celdas AAL 3: servicio a paquetes orientado a conexión (X.25) AAL 4: servicio a paquetes no orientado a conexión (IP) Ambos convergieron en una sola capa AAL 3/4 paquete

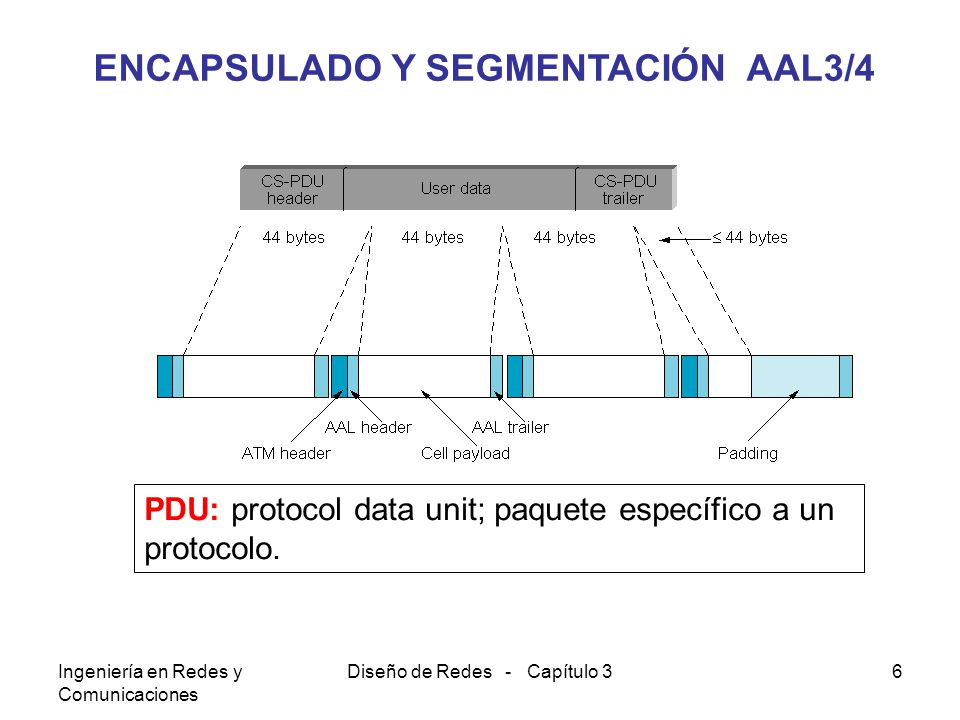

6 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 36 ENCAPSULADO Y SEGMENTACIÓN AAL3/4 PDU: protocol data unit; paquete específico a un protocolo.

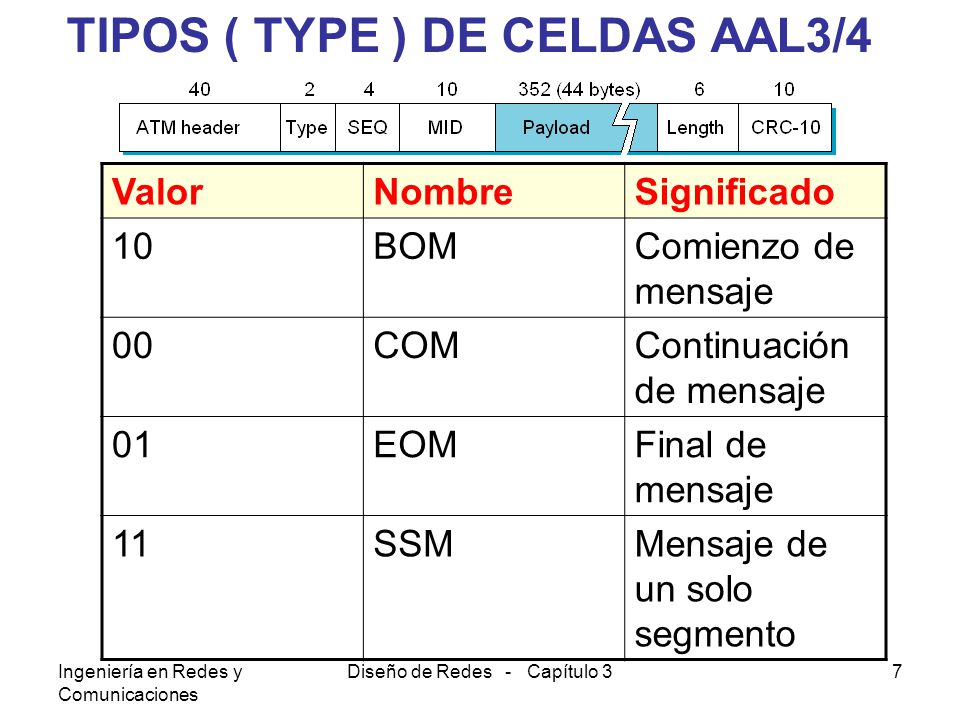

7 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 37 TIPOS ( TYPE ) DE CELDAS AAL3/4 ValorNombreSignificado 10BOMComienzo de mensaje 00COMContinuación de mensaje 01EOMFinal de mensaje 11SSMMensaje de un solo segmento

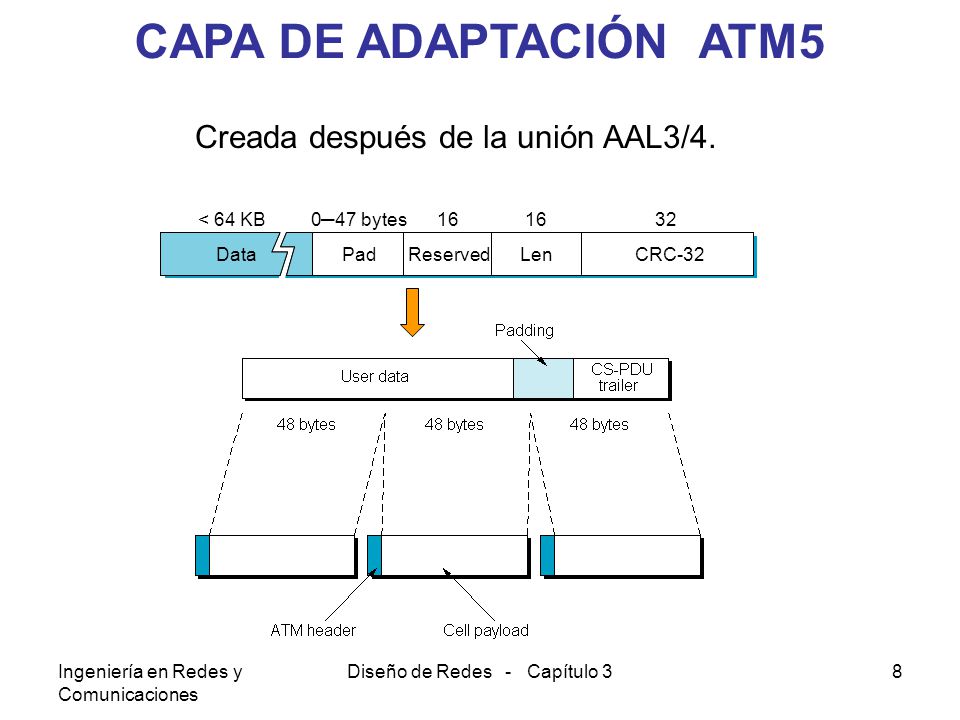

8 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 38 CAPA DE ADAPTACIÓN ATM5 Creada después de la unión AAL3/4. CRC-32 < 64 KB0─47 bytes16 ReservedPadLen 32 Data

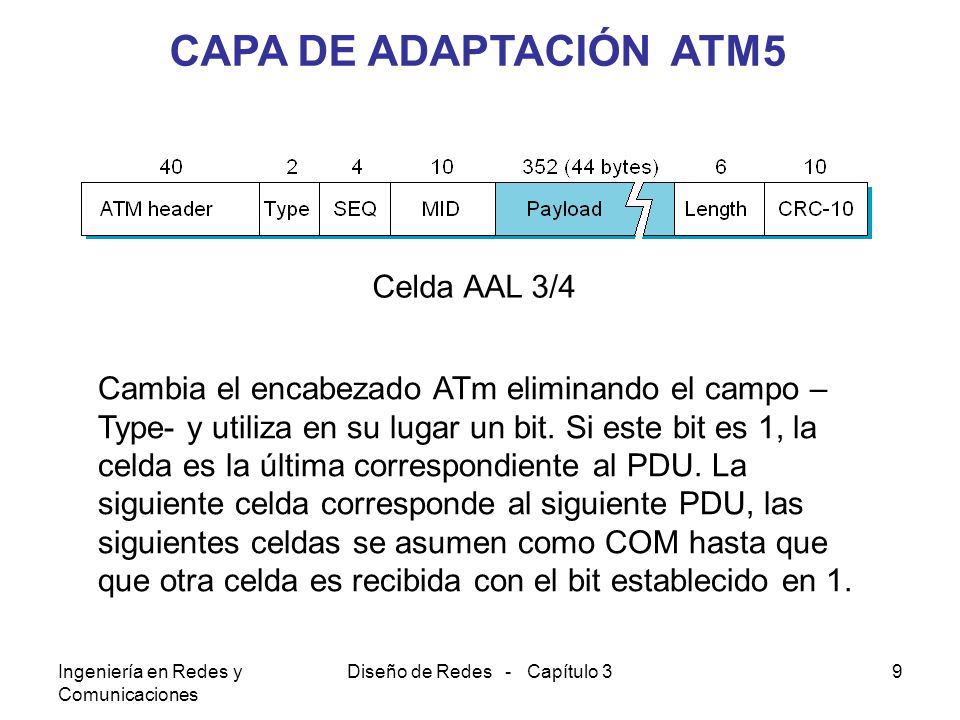

9 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 39 CAPA DE ADAPTACIÓN ATM5 Celda AAL 3/4 Cambia el encabezado ATm eliminando el campo – Type- y utiliza en su lugar un bit. Si este bit es 1, la celda es la última correspondiente al PDU. La siguiente celda corresponde al siguiente PDU, las siguientes celdas se asumen como COM hasta que que otra celda es recibida con el bit establecido en 1.

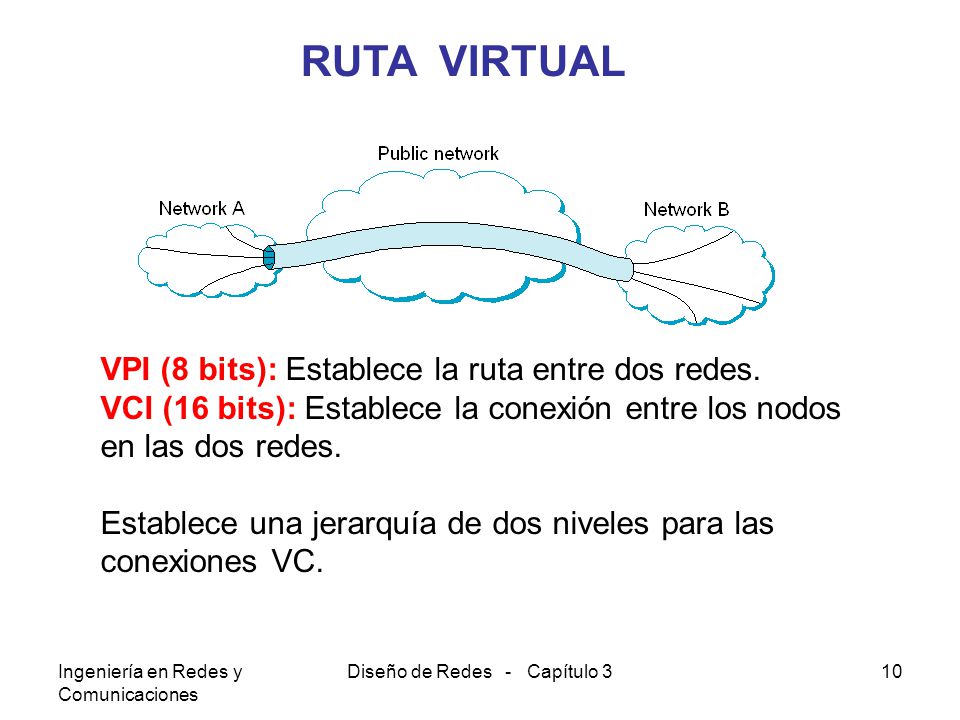

10 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 310 RUTA VIRTUAL VPI (8 bits): Establece la ruta entre dos redes. VCI (16 bits): Establece la conexión entre los nodos en las dos redes. Establece una jerarquía de dos niveles para las conexiones VC.

11 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 311 CONMUTADORES ( SWITCHES ) DISEÑO Y RENDIMIENTO

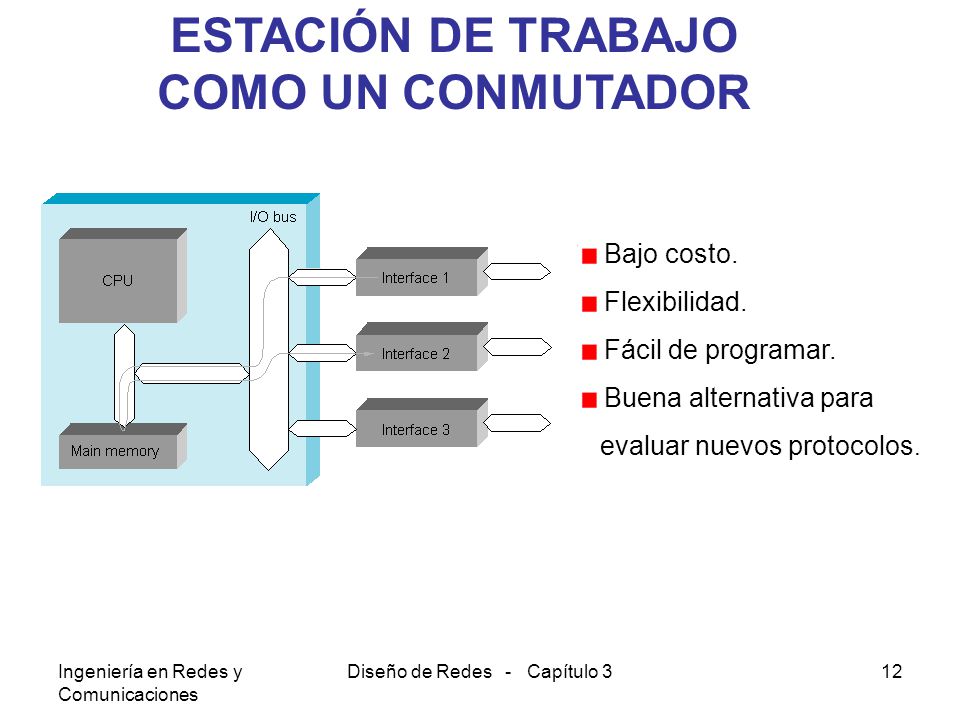

12 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 312 ESTACIÓN DE TRABAJO COMO UN CONMUTADOR Bajo costo. Flexibilidad. Fácil de programar. Buena alternativa para evaluar nuevos protocolos.

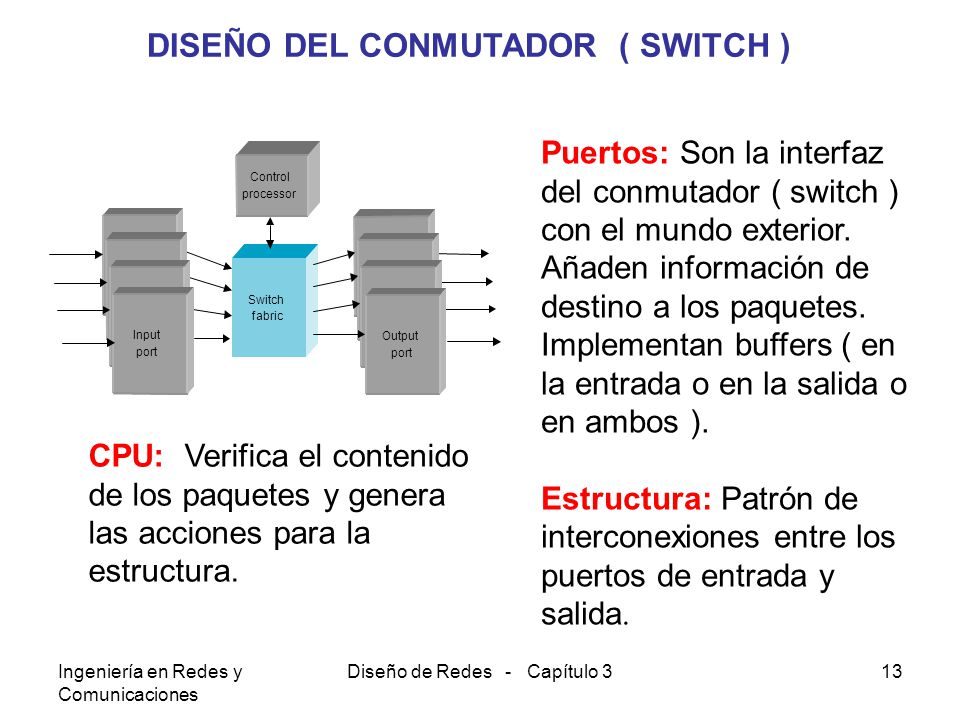

13 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 313 DISEÑO DEL CONMUTADOR ( SWITCH ) Puertos: Son la interfaz del conmutador ( switch ) con el mundo exterior. Añaden información de destino a los paquetes. Implementan buffers ( en la entrada o en la salida o en ambos ). Estructura: Patrón de interconexiones entre los puertos de entrada y salida. CPU: Verifica el contenido de los paquetes y genera las acciones para la estructura.

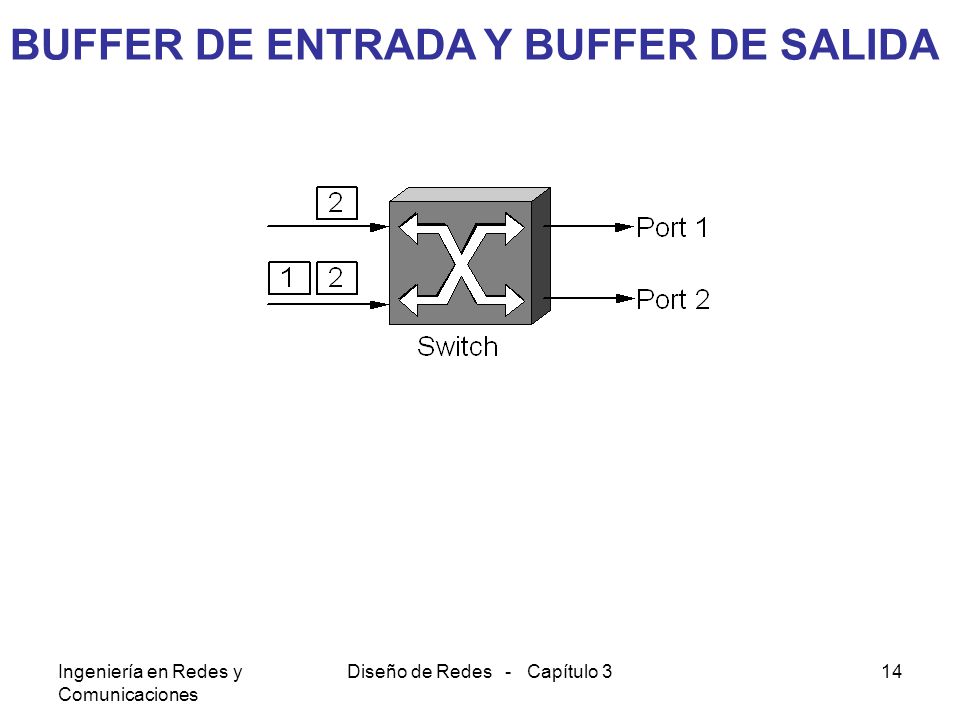

14 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 314 BUFFER DE ENTRADA Y BUFFER DE SALIDA

15 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 315 ESTRUCTURA Bus compartido: Implicito en estaciones de trabajo utilizadas como conmutadores ( switches )

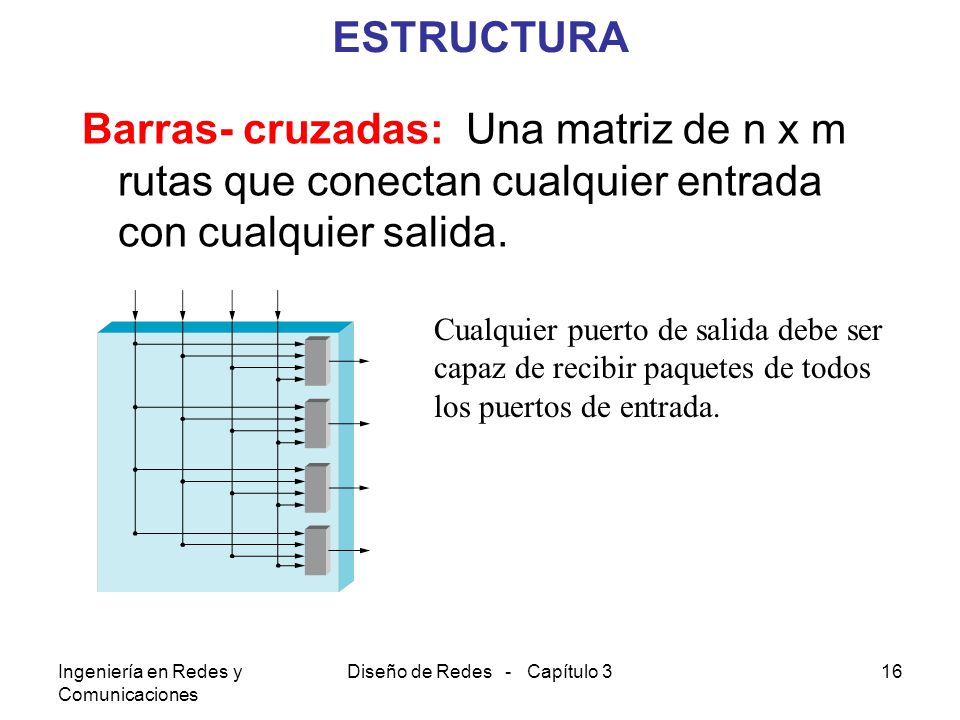

16 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 316 ESTRUCTURA Barras- cruzadas: Una matriz de n x m rutas que conectan cualquier entrada con cualquier salida. Cualquier puerto de salida debe ser capaz de recibir paquetes de todos los puertos de entrada.

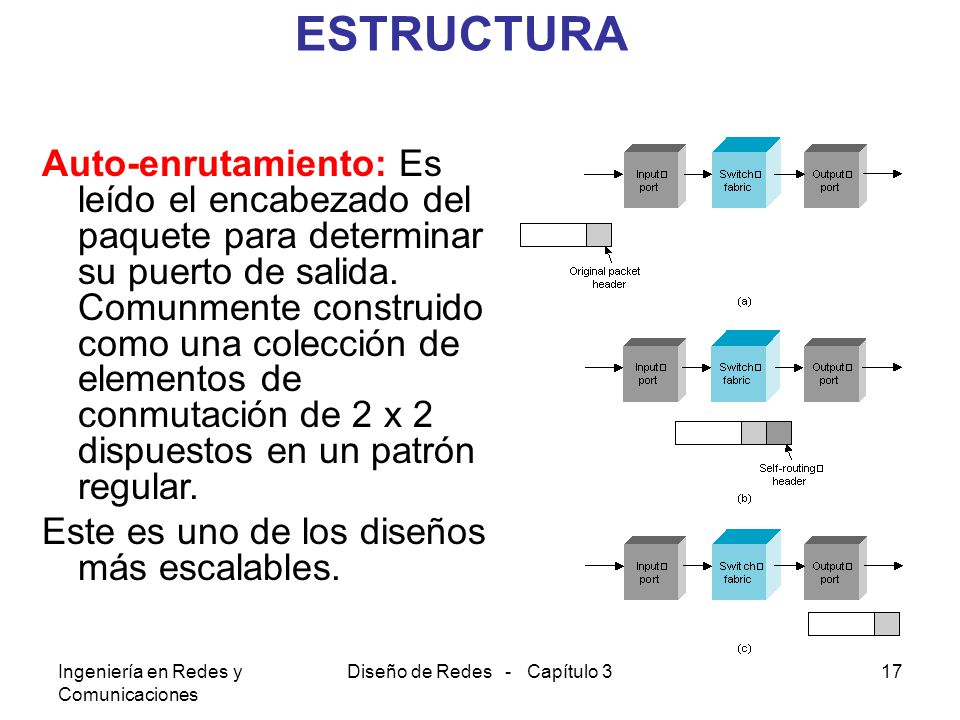

17 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 317 ESTRUCTURA Auto-enrutamiento: Es leído el encabezado del paquete para determinar su puerto de salida. Comunmente construido como una colección de elementos de conmutación de 2 x 2 dispuestos en un patrón regular. Este es uno de los diseños más escalables.

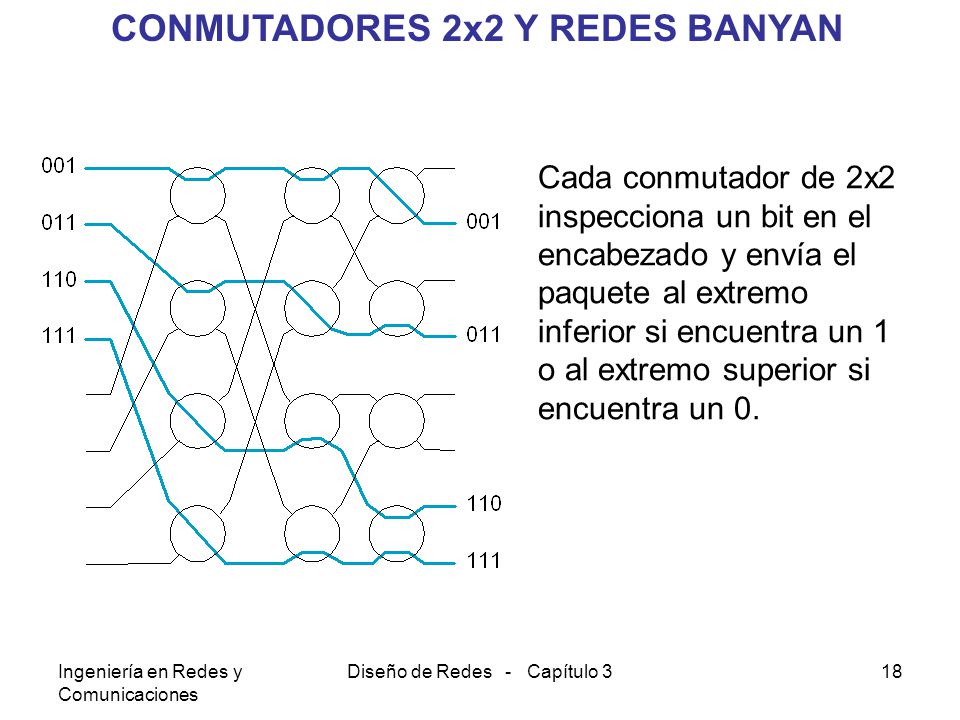

18 Ingeniería en Redes y Comunicaciones Diseño de Redes - Capítulo 318 CONMUTADORES 2x2 Y REDES BANYAN Cada conmutador de 2x2 inspecciona un bit en el encabezado y envía el paquete al extremo inferior si encuentra un 1 o al extremo superior si encuentra un 0.
