FÍSICA DE SEMICONDUCTORES Propiedades de las cargas eléctricas interactuando con un campo eléctrico UN Andres Felipe pinilla torres fsc27andres Clase del 28 de mayo 2015

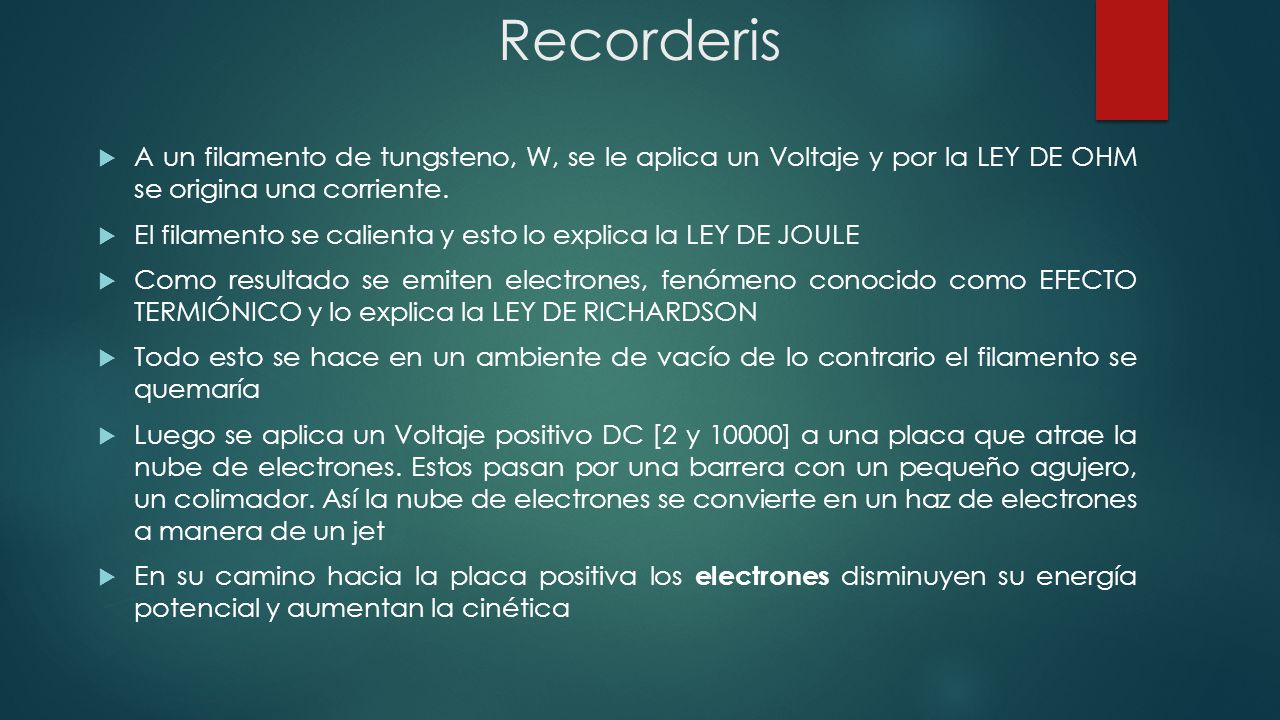

2 Recorderis A un filamento de tungsteno, W, se le aplica un Voltaje y por la LEY DE OHM se origina una corriente. El filamento se calienta y esto lo explica la LEY DE JOULE Como resultado se emiten electrones, fenómeno conocido como EFECTO TERMIÓNICO y lo explica la LEY DE RICHARDSON Todo esto se hace en un ambiente de vacío de lo contrario el filamento se quemaría Luego se aplica un Voltaje positivo DC [2 y 10000] a una placa que atrae la nube de electrones. Estos pasan por una barrera con un pequeño agujero, un colimador. Así la nube de electrones se convierte en un haz de electrones a manera de un jet En su camino hacia la placa positiva los electrones disminuyen su energía potencial y aumentan la cinética

3 Recorderis Calcule la velocidad v (m/s) de un electrón cuando impacta la placa positiva con cada uno de los voltajes DC de la tabla adjunta PISTAS: Considerar el PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA: ETOTAL = EPOTENCIAL + ECINETICA = ½ me v2 = qe VPLACA Inmediátamente los electrones impactan la placa positiva por FRENADO BRUSCO pierden toda su energía cinética. NOTA: Aunque la velocidad alcanzada por el electrón es muy grande para nosotros, es muy pequeña comparada con la velocidad de la luz c. VDC (input) V(m/s) % c 1 2 10000

4 Video A continuación se presenta un video que busca encontrar la velocidad asociada a un electrón.

5 Velocidad del electrón
Se asume en primera instancia una energía cinética asociada al electrón cuando se produce un movimiento entre dos placas paralelas. Luego, se halló la energía potencia asociada al mismo esquema y dio:

6 Velocidad del electrón
Al igualar las dos energías, gracias a la conservación de la energía, se puede conocer la velocidad del electrón, asociada al voltaje presente entre las placas vistas en la figura.

7 Velocidad del electrón
Teniendo en cuenta la ecuación anterior, se puede hallar la velocidad que presenta un electrón a diferentes voltajes de placa. Para el caso particular, se tomarán como voltajes, los escritos en la tabla. Se recuerdan a su vez constantes que serán utilizadas a continuación. VDC (input) V(m/s) % c 1 2V 838.63𝑥 10 3 𝑚/𝑠 0.28% C 2 10000V 59.3𝑥 10 6 𝑚/𝑠 19.77% C

8 Aplicación (producción de RX)
Pero por el Principio de Conservación de la Energía esta no se pierde sino que se transforma así: En un pequeño porcentaje se incrementa un poco la temperatura de la placa, es decir, se produce un poco de radiación térmica. También a la placa le produce algún daño microscópico. En un gran porcentaje se produce radiación electromagnética en el rango de los Rayos X E = h v = eV = h c / λ Calcule la longitud de onda λ Pregunta: Qué pasa con la longitud de onda si se varía ligeramente el VPLACA? Conclusión: de esta manera se puede diseñar una estructura experimental que pueda producir cualquier λ deseada. Hablamos así de un espectro continuo.

9 Aplicación (producción de RX)
Se debe hallar la energía para cada uno de los potenciales, para luego hallar la longitud asociada. Se recuerda una de las formulas de energía. Luego despejamos la ecuación que relaciona la longitud de onda con la energía y se obtiene. VDC (input) E (eV) 1 2V 3.19𝑥 10 −15 𝑒𝑉 2 10000V 1.6𝑥 10 −15 𝑒𝑉

10 Aplicación (producción de RX)
Al tener esa ecuación y asumiendo también que la energía se relaciona a su vez con la cantidad de movimiento, se puede despejar la ecuación de la longitud de onda de De Broglie. Se puede observar que la ecuación relaciona tanto longitud de onda como velocidad, así que aquí se puede reemplazar la velocidad ya hallada.

11 Aplicación (producción de RX)
Al aplicar esa ecuación para hallar las longitudes de onda, se encuentran los resultados que están en la tabla que se pude observar a continuación. Se observa que las longitudes de onda son características de los rayos X, por lo que la aplicación queda confirmada. Además se observa que en caso tal de aumentar el voltaje de la placa, la longitud asociada, disminuirá debido a su relación inversa con el mismo. VDC (input) V(m/s) Longitud de onda (m) 1 2V 838.63𝑥 10 3 𝑚/𝑠 0.865𝑛𝑚 2 10000V 59.3𝑥 10 6 𝑚/𝑠 0.012𝑛𝑚
