1 Seminario “Técnico” 2010

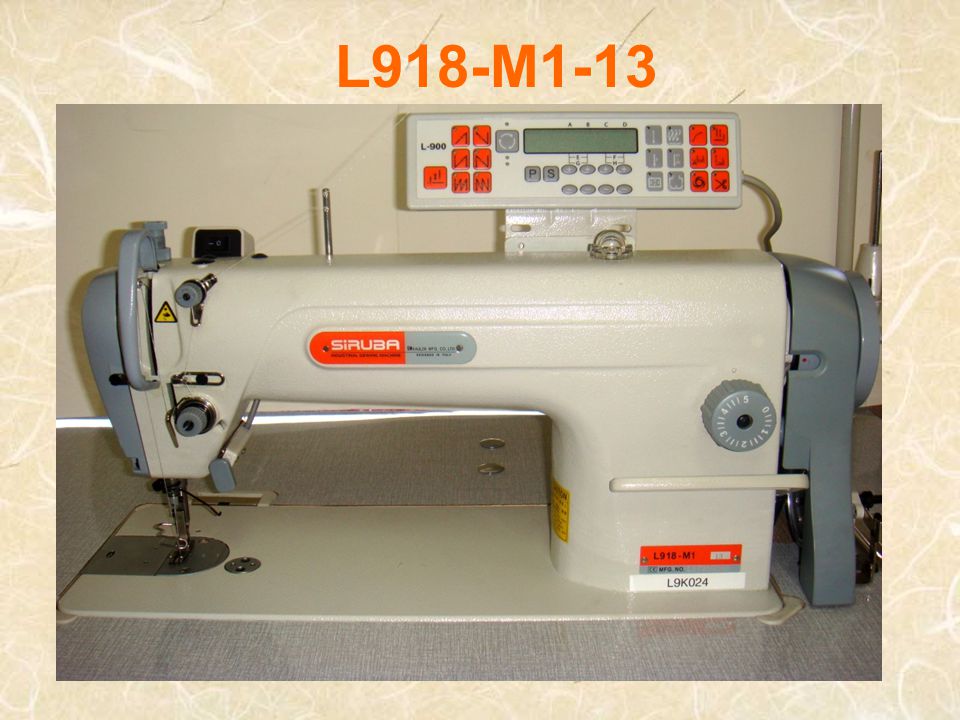

2 L918-M1-13

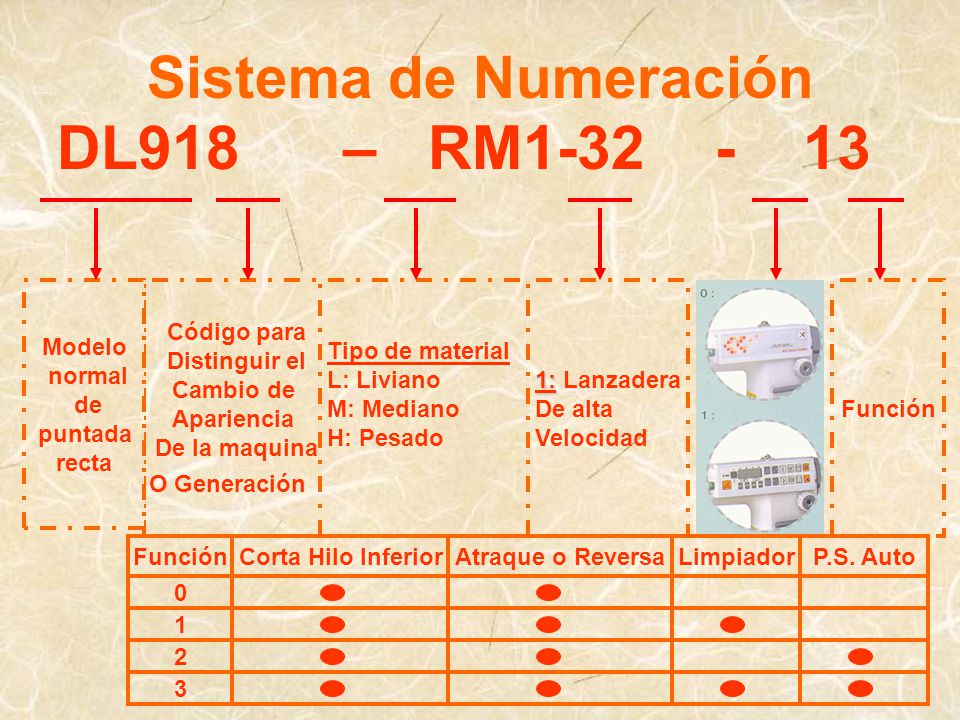

3 DL918 – RM1-32 - 13 Sistema de Numeración Modelo normal de puntada
recta Código para Distinguir el Cambio de Apariencia De la maquina O Generación Tipo de material L: Liviano M: Mediano H: Pesado 1: Lanzadera De alta Velocidad Función Función Corta Hilo Inferior Atraque o Reversa Limpiador P.S. Auto 1 2 3

4 Altura da Barra da Agulha
M1 H1 DA*X1 DB*X1 DP*X1 14 mm 9 mm 13 mm

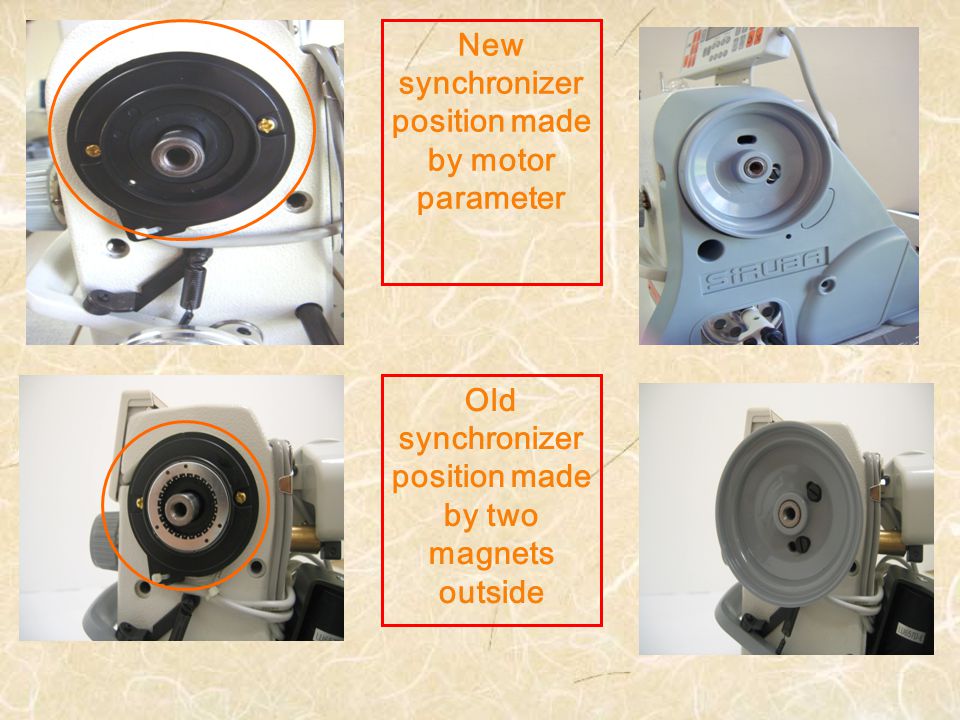

5 New synchronizer position made by motor parameter
Old synchronizer position made by two magnets outside

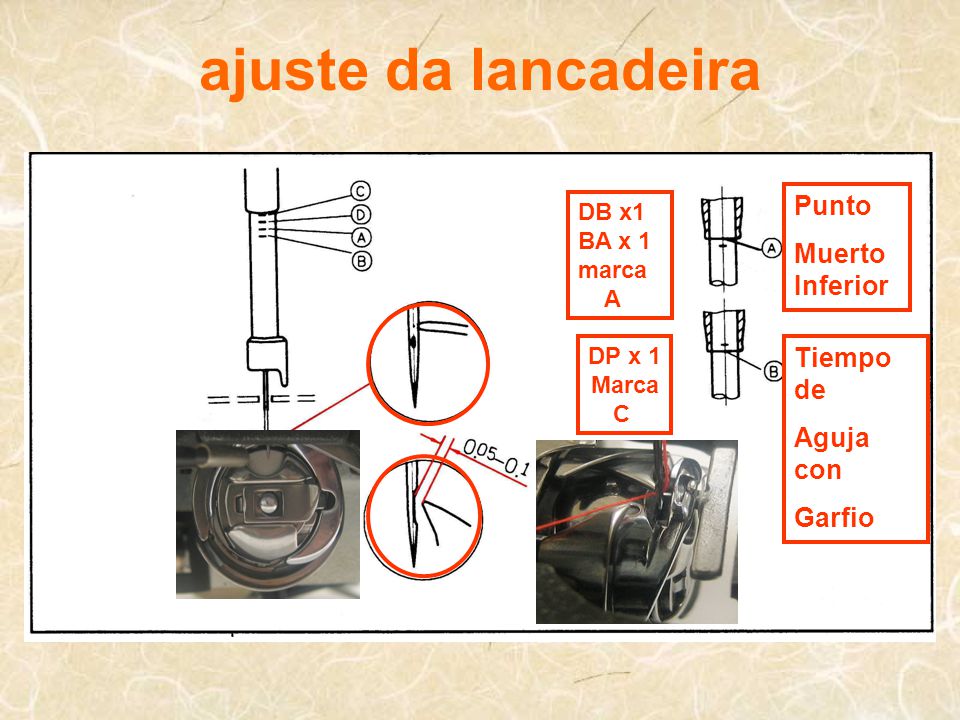

6 ajuste da lancadeira Punto Muerto Inferior Tiempo de Aguja con Garfio
DB x1 BA x 1 marca A DP x 1 Marca C Tiempo de Aguja con Garfio

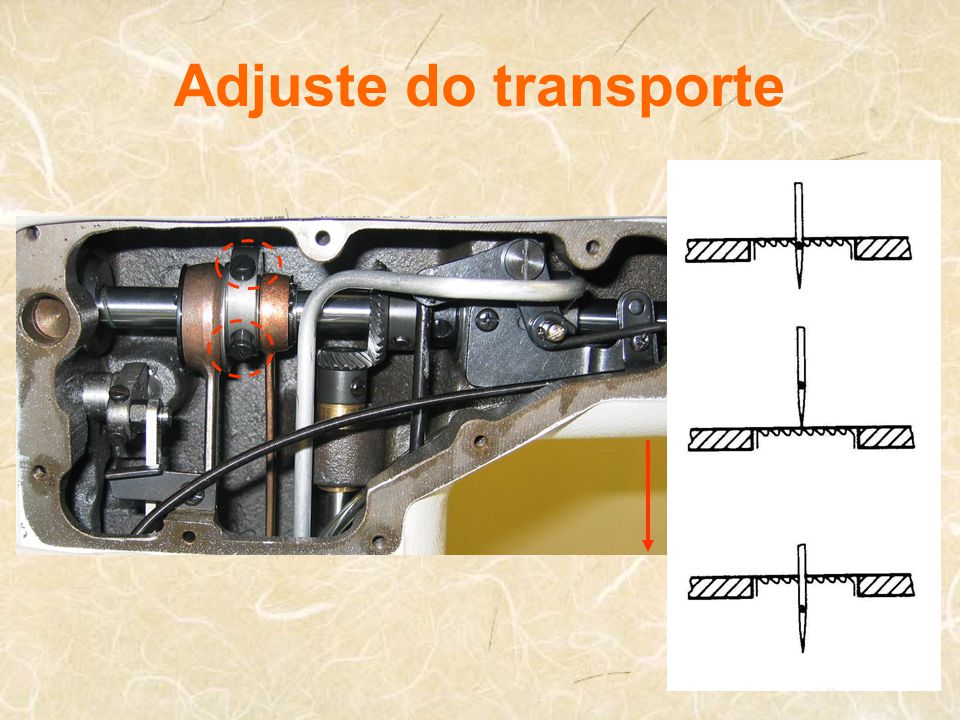

7 Adjuste do transporte

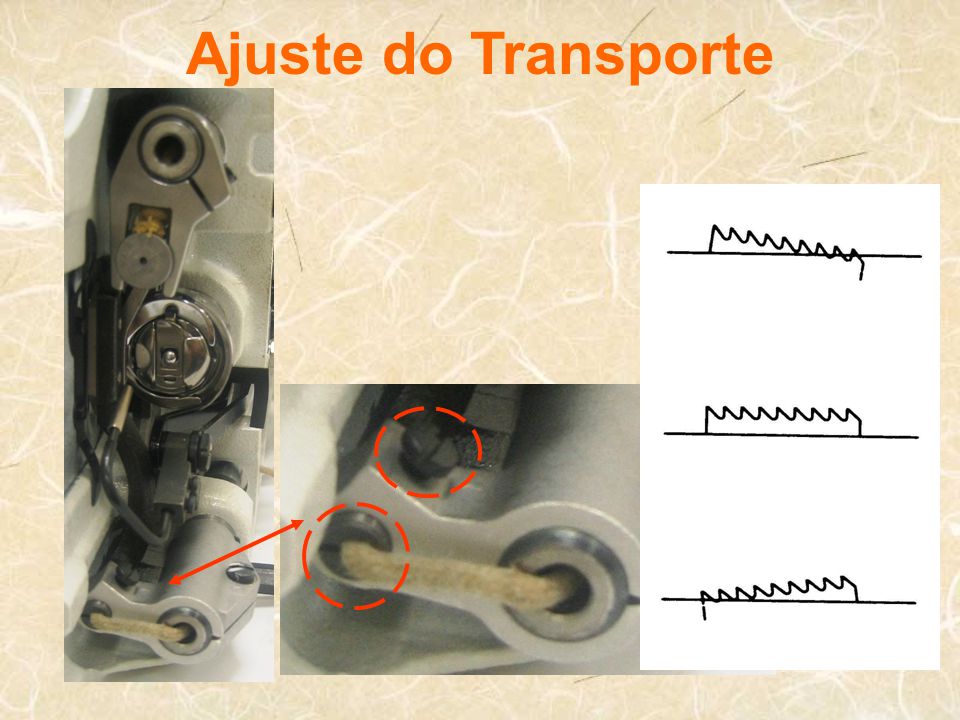

8 Ajuste do Transporte

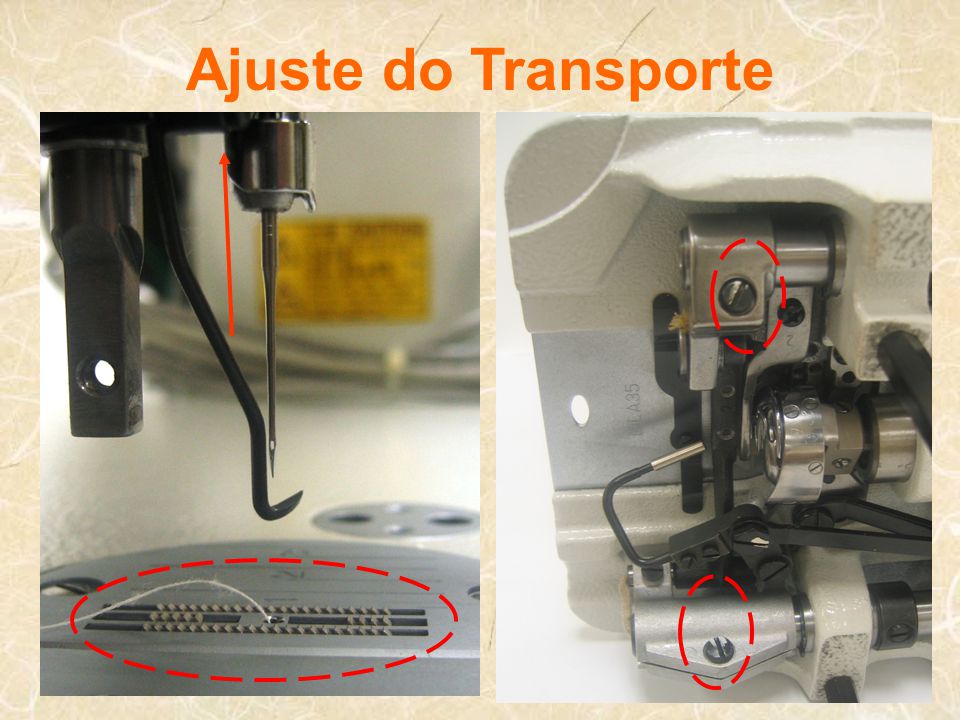

9 Ajuste do Transporte

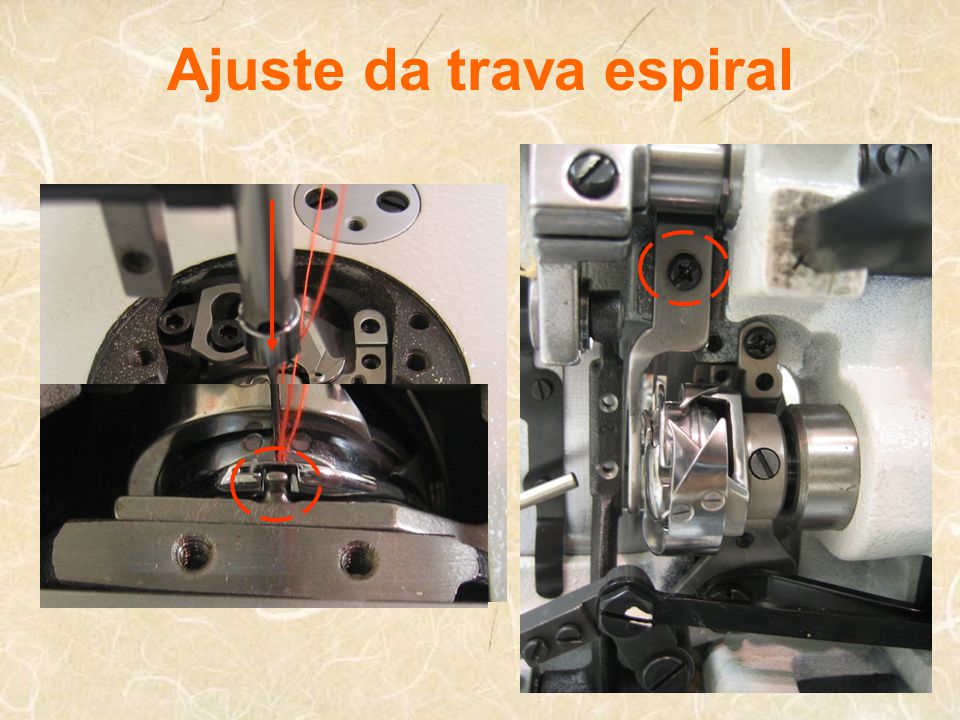

10 Ajuste da trava espiral

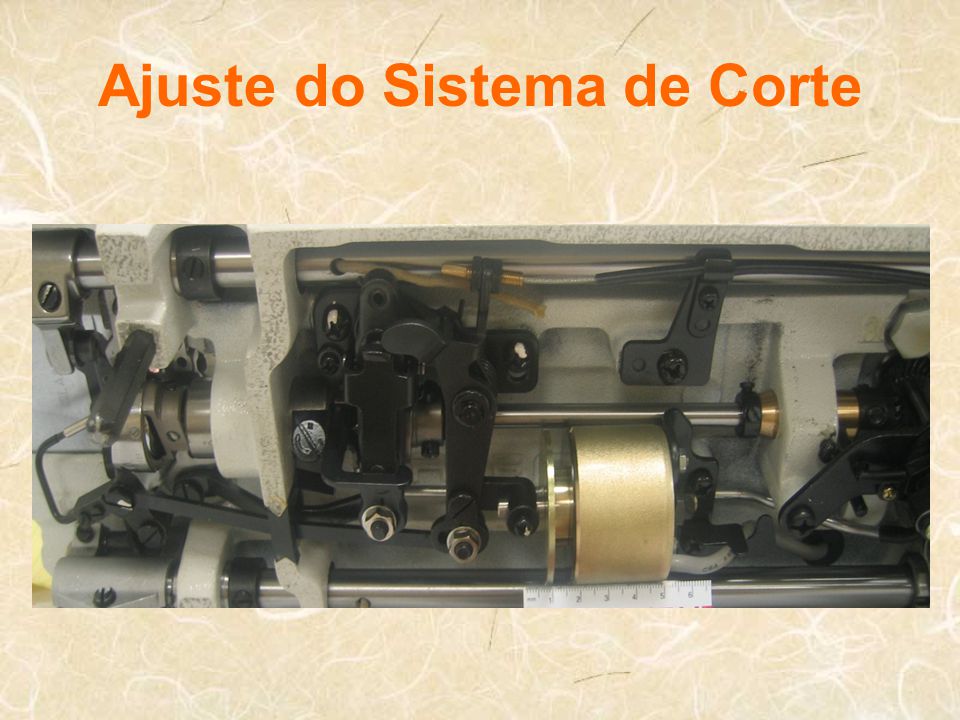

11 Ajuste do Sistema de Corte

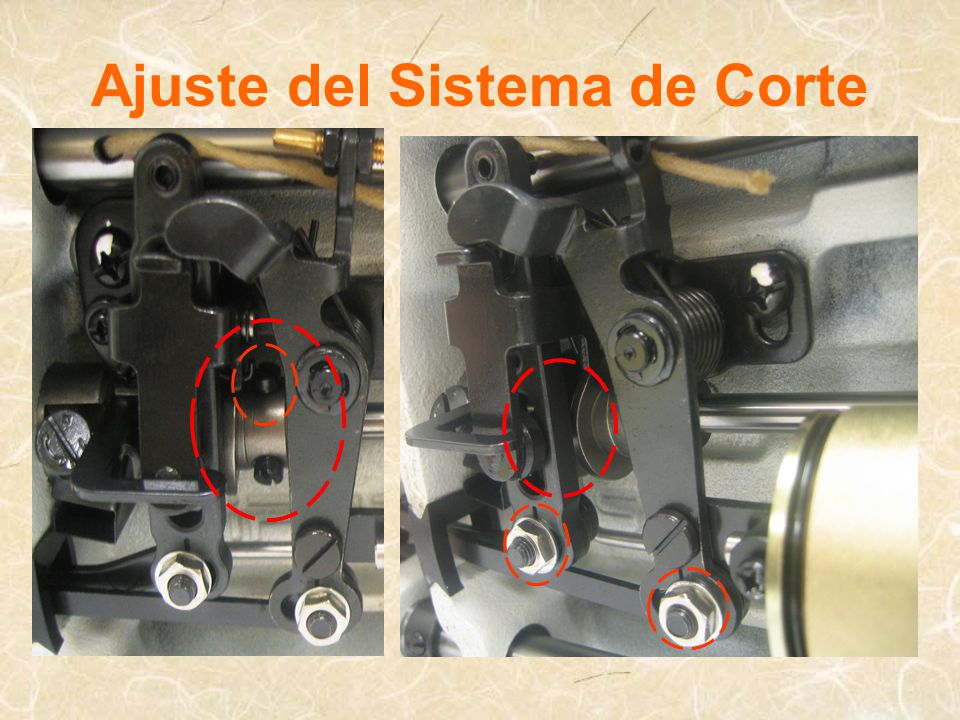

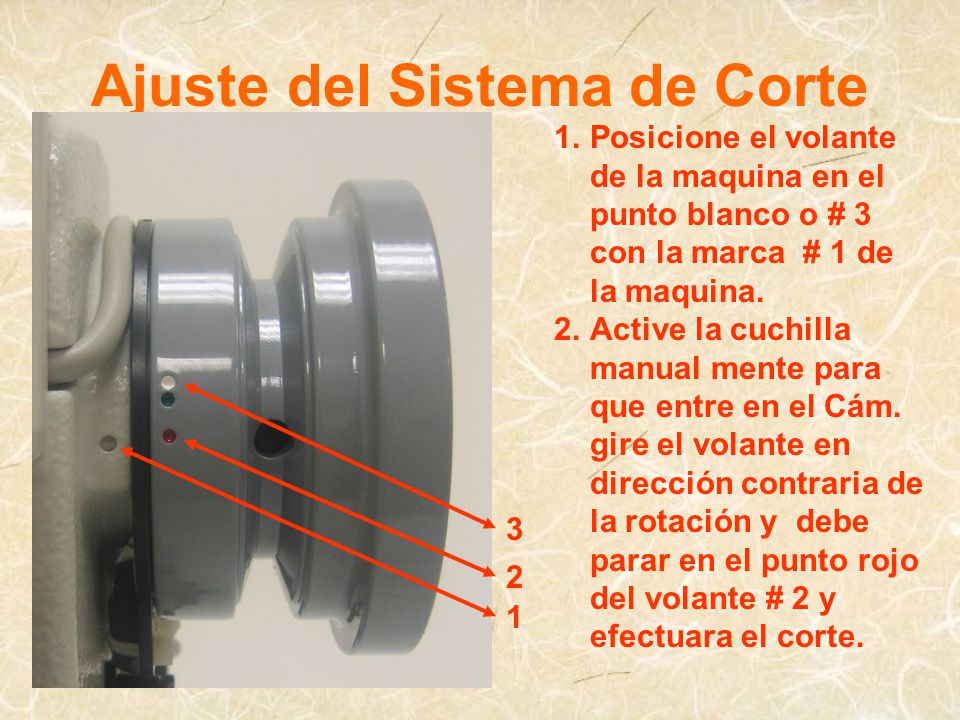

12 Ajuste del Sistema de Corte
Posicione el volante de la maquina en el punto blanco o # 3 con la marca # 1 de la maquina. Active la cuchilla manual mente para que entre en el Cám. gire el volante en dirección contraria de la rotación y debe parar en el punto rojo del volante # 2 y efectuara el corte. 3 2 1

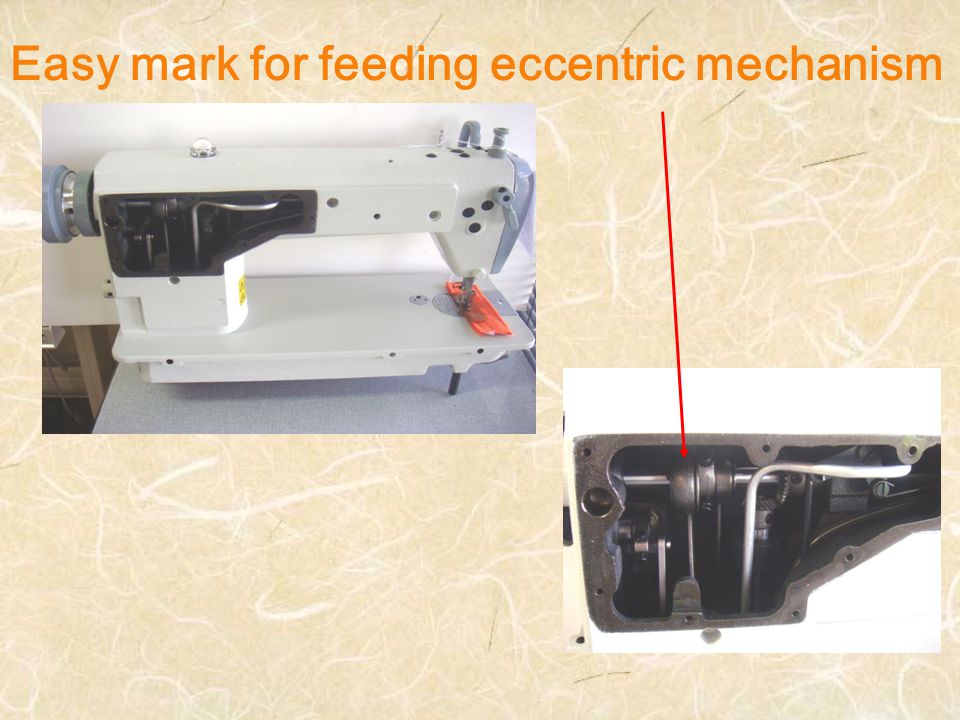

13 Easy mark for feeding eccentric mechanism

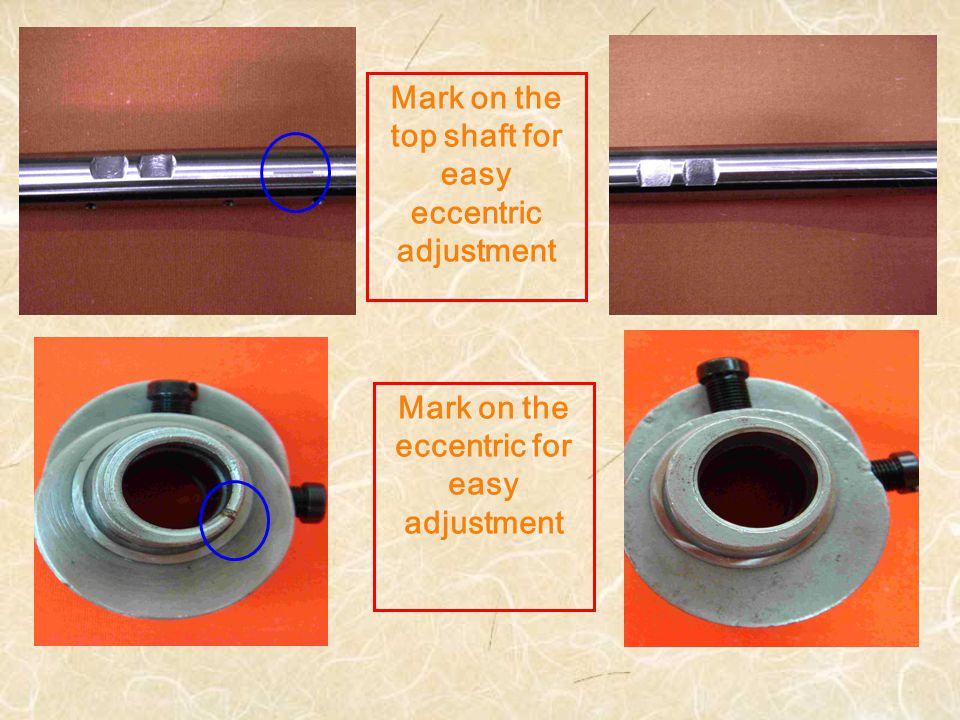

14 Mark on the top shaft for easy eccentric adjustment
Mark on the eccentric for easy adjustment

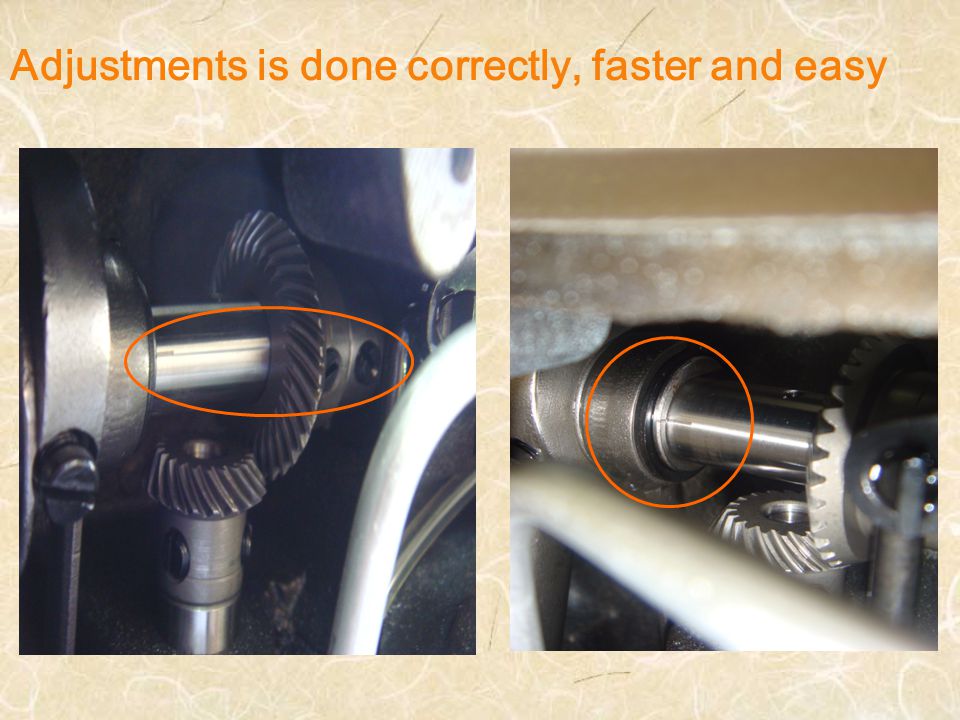

15 Adjustments is done correctly, faster and easy

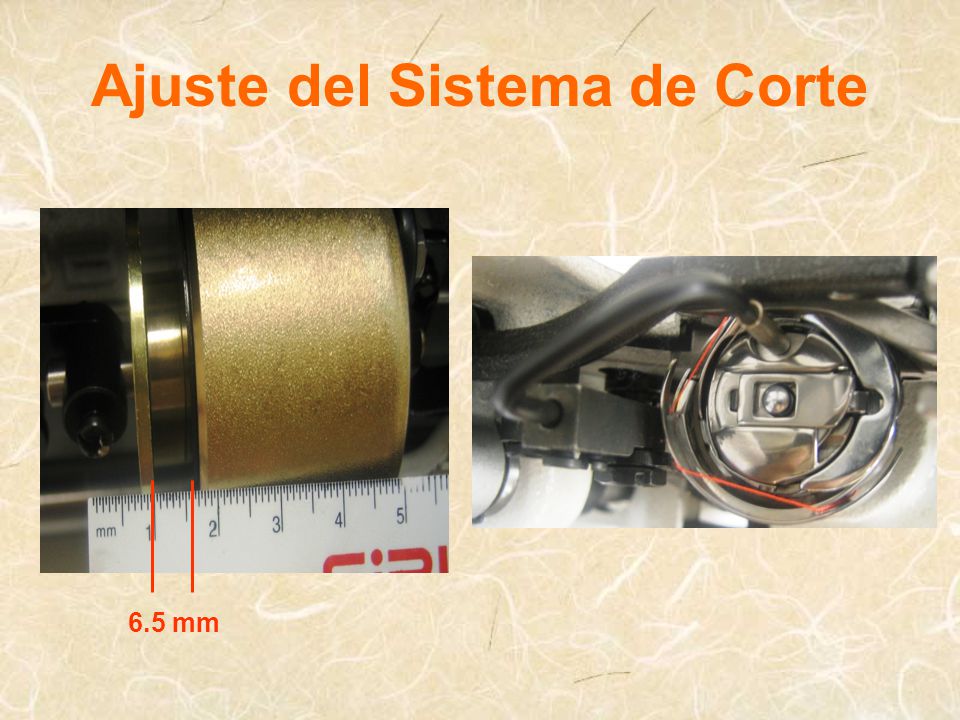

16 Ajuste del Sistema de Corte
6.5 mm

17 Ajuste del Sistema de Corte

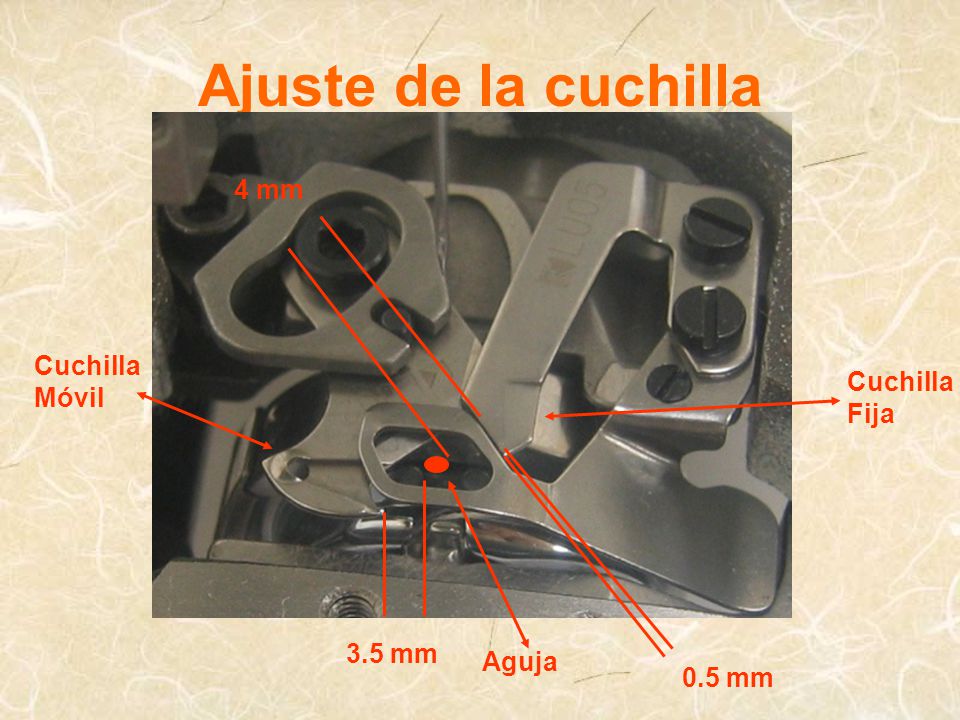

18 Ajuste de la cuchilla 4 mm Cuchilla Móvil Cuchilla Fija 3.5 mm Aguja

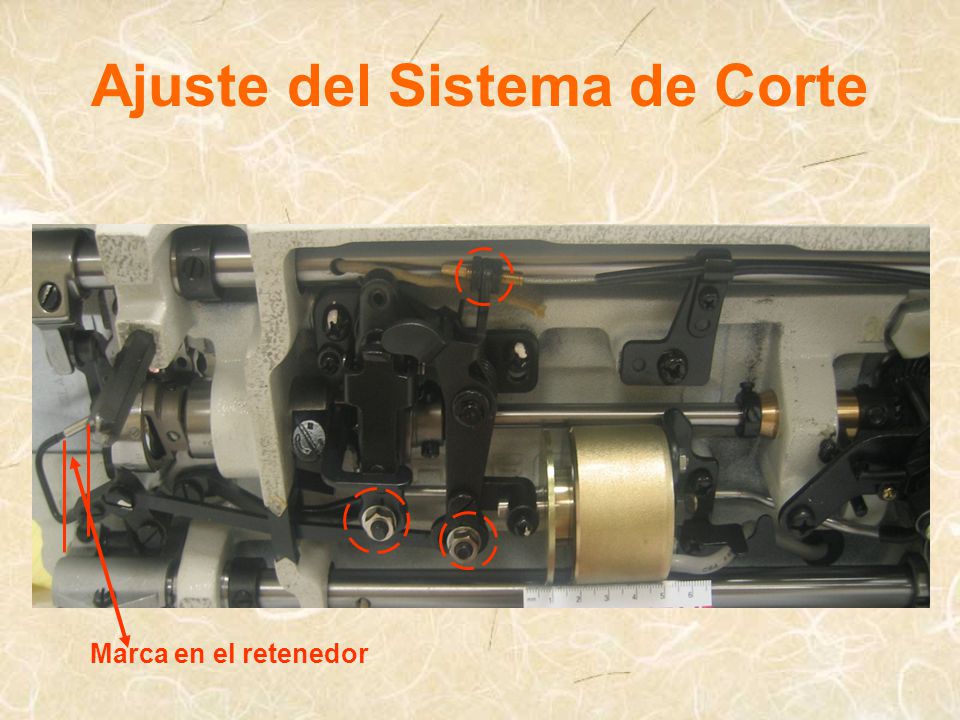

19 Ajuste del Sistema de Corte
Marca en el retenedor

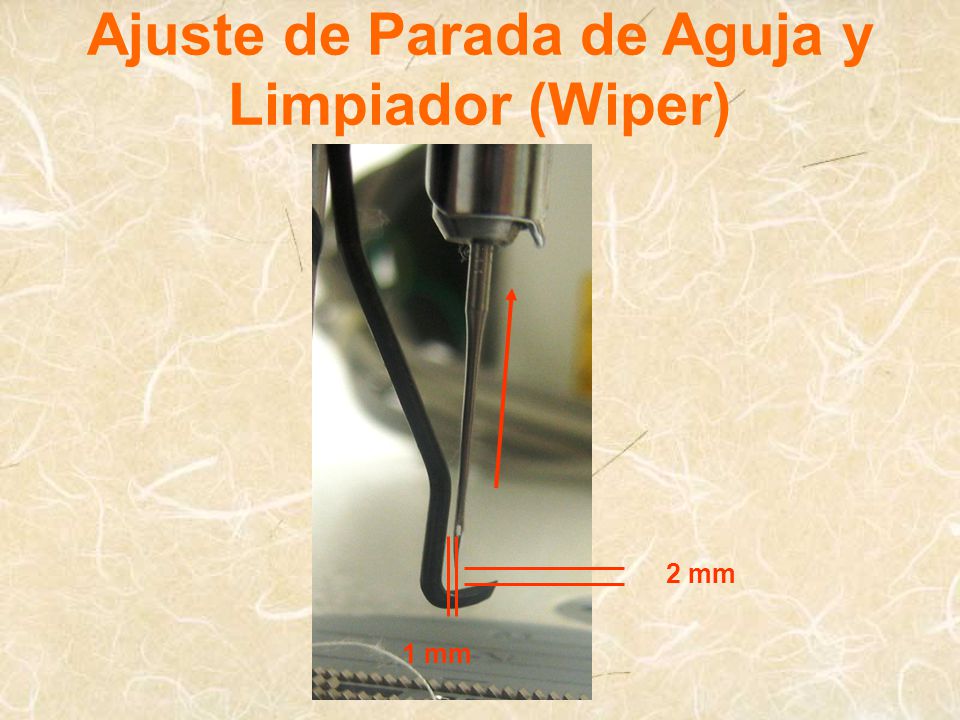

20 Ajuste de Parada de Aguja y Limpiador (Wiper)
2 mm 1 mm
