1 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Proyecto Final de Grado Rehabilitación energética como palanca de desarrollo Alumno: Francisco García-Valenzuela Monge Profesor: Jaime Zavala García Loygorri

2 Rehabilitación energética como palanca de desarrollo
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Rehabilitación energética como palanca de desarrollo ¿Por qué este título? Tenemos un gran problema con la energía Dependemos en gran medida de la energía que otros nos venden Un gran porcentaje de la energía primaria es fosil Es limitada Contamina Dependencia

3 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado ¿Cómo nos afecta? Economicamente: pobreza energética Medioambientalmente Objetivos de Europa  apuesta 20/20/20 para 2020 Reducir las emisiones de gases de efecto invernadero en un 20% Ahorrar el 20% del consumo de energía mediante una mayor eficiencia energética Promover las energias renovables hasta el 20%

4 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Situacion actual Plantear los caminos a seguir Para lograr los objetivos Situacion actual Consumo de energía primaria: Dependemos en un 73,9% de los combustibles fósiles (más del 99% importado)

5 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Precio histórico del petróleo Precio del pellet (granel)

6 El sector residencial consume el 20% de la energía final
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado El sector residencial consume el 20% de la energía final ¿Cómo mejorar el parque residencial? Estado en el que se encuentra (INE) Análisis de un modelo que reuna problemas comunes Resolveremos los problemas para cumplir con la legislación actual y con los objetivos de Europa Análisis de su viabilidad económica Es aquí donde nosotros podemos dar respuestas

7 Situación del parque inmobiliario
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Situación del parque inmobiliario Más de 9 millones de viviendas principales son anteriores a la NBE CT – 79 Gran potencial de mejora

8 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado El 45% de la energía consumida en viviendas corresponde a calefacción y ACS Limitar la demanda energética rehabilitación de fachada Limitar el consumo energético cambio de caldera cambio de luminarias

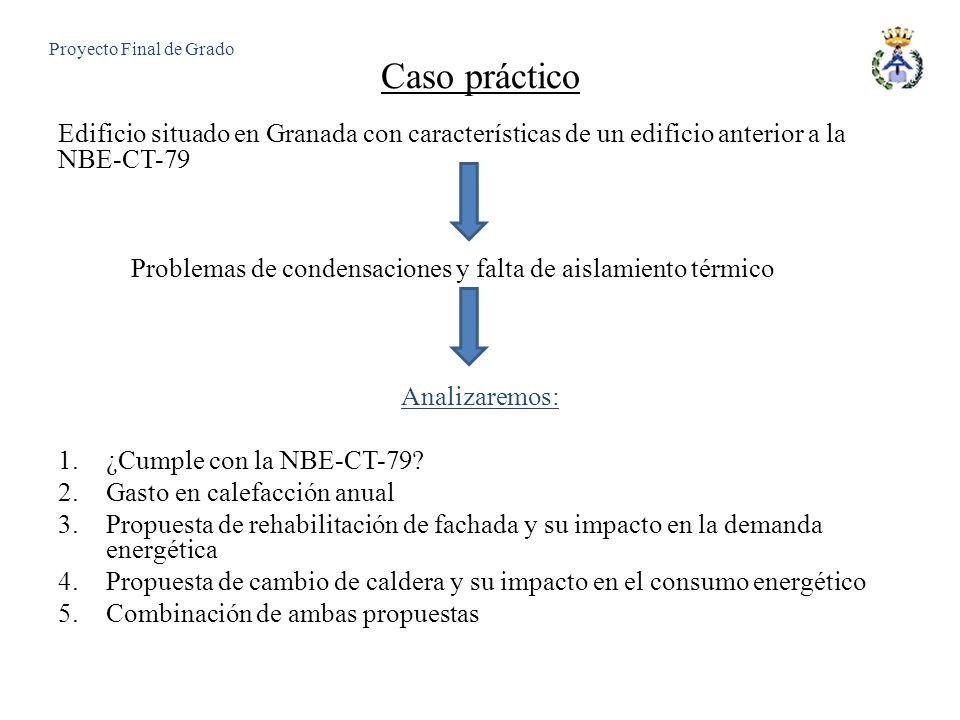

9 Proyecto Final de Grado
Caso práctico 18/04/2017 Proyecto Final de Grado Edificio situado en Granada con características de un edificio anterior a la NBE-CT-79 Problemas de condensaciones y falta de aislamiento térmico Analizaremos: ¿Cumple con la NBE-CT-79? Gasto en calefacción anual Propuesta de rehabilitación de fachada y su impacto en la demanda energética Propuesta de cambio de caldera y su impacto en el consumo energético Combinación de ambas propuestas

10 Detalles constructivos
Proyecto Final de Grado Detalles constructivos 18/04/2017 Proyecto Final de Grado

11 Proyecto Final de Grado
18/04/2017 ¿Cumple con la NBE-CT-79? Proyecto Final de Grado Cerramiento original de fachada: 1,19w/Km2 < 1,20w/km2  Cumple Forjado entre vivienda baja y sótano: 1,53w/km2 > 1,20w/km2  No cumple Cubierta: 0,9w/m2k = 0,9w/m2k  Cumple Forjado entre planta baja y terraza de planta 1º: 1,82w/m2k > 0,9w/m2k  No cumple

12 Cumplimiento con el artículo y de la NBE-CT-79
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Cumplimiento con el artículo y de la NBE-CT-79 El coeficiente de transmisión térmica global de un edificio no será superior a los valores señalados en la tabla 1 1,48w/m2k > 1,15w/m2k  No cumple Área Transmitancia Huecos de fachada 95,1m2 5,8w/km2 Cerramiento fachada 858,2m2 1,19w/km2 Cubierta 290m2 0,9w/kkm2 Suelo 1,53w/km2 Cubierta terraza planta baja 11,17m2 1,82w/km2

13 Emisiones de CO2 de calefacción antes de la reforma
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Emisiones de CO2 de calefacción antes de la reforma Además de las emisiones de CO2, vamos a calcular las pérdidas térmicas de nuestro edificio, para poder cuantificar los ahorros cuando apliquemos las diferentes reformas Durante el proceso de cálculo, tendré que realizar un balanze energético para conocer la temperatura de las zonas no habitables Tg = Temperatura del sótano Tco = Temperatura de las zonas comunes Tcal = Temperatura del cuanto de calderas

14 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Una vez realizado el balance energético Cálculo de cargas térmicas Carga térmica total  34843,65wh Durante el periodo de calefacción  83624,76kwh Transmisión Ventilación

15 Coste económico anual de la calefacción
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Coste económico anual de la calefacción Considerando el rendimiento de la caldera de diesel y el rendimiento de distribución Para generar 83624,76kw necesitamos una carga nominal ,07kw 10083,48€ (0,925e/L) 05/04/ ,8kg CO2

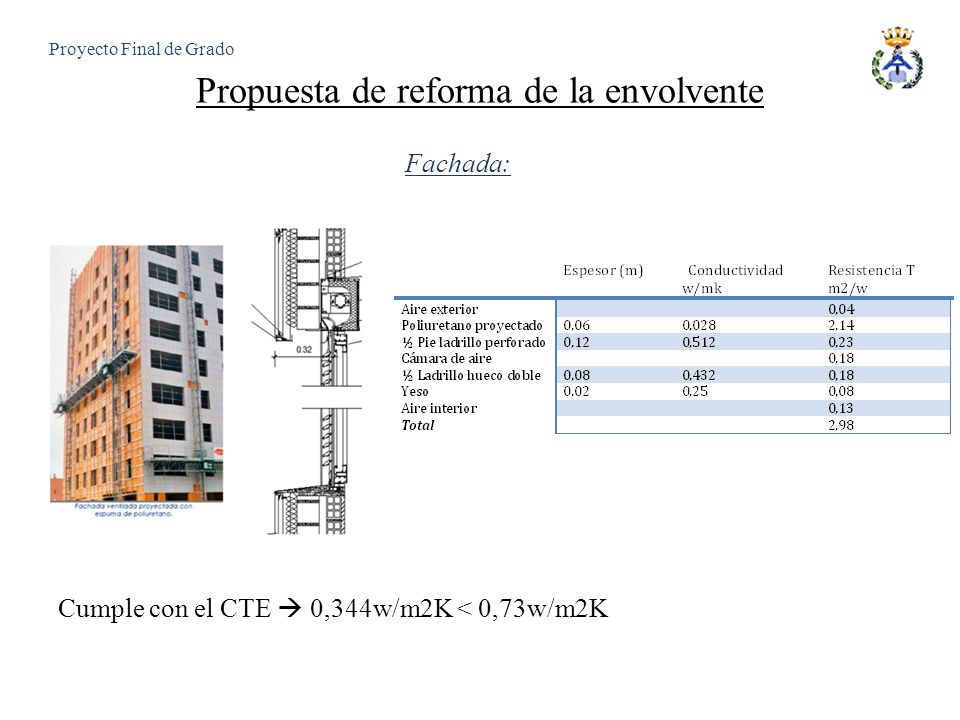

16 Propuesta de reforma de la envolvente
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Propuesta de reforma de la envolvente Fachada: Cumple con el CTE  0,344w/m2K < 0,73w/m2K

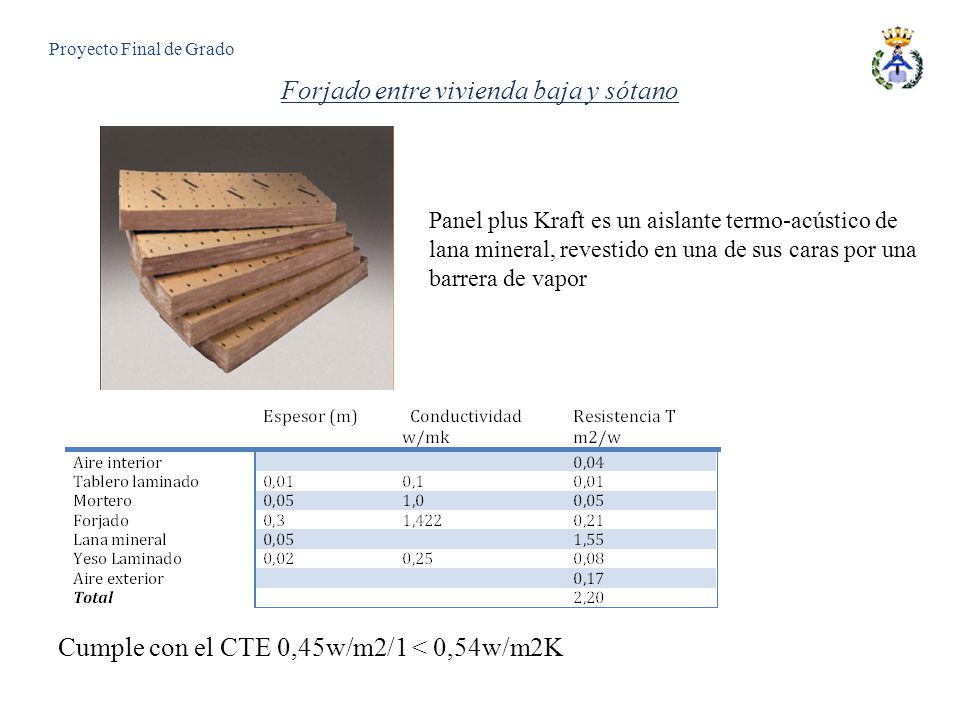

17 Forjado entre vivienda baja y sótano
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Forjado entre vivienda baja y sótano Cumple con el CTE 0,45w/m2/1 < 0,54w/m2K Panel plus Kraft es un aislante termo-acústico de lana mineral, revestido en una de sus caras por una barrera de vapor

18 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Reforma de cubierta Cumple con el CTE  0,38w/m2K < 0,41w/m2K

19 Reforma puente térmico entre planta 1 y baja
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Reforma puente térmico entre planta 1 y baja Cumple con el CTE  0,27w/m2K < 0,41w/m2K

20 Reforma de particiones interiores en contacto con zonas no habitables
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Reforma de particiones interiores en contacto con zonas no habitables Cumple con el CTE  0,79w/m2K < 0,95w/m2K

21 Análisis de condensaciones intersticiales
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Análisis de condensaciones intersticiales Las gráficas no se cruzan  cumple

22 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Cálculo del gasto en calefacción y emisiones de CO2 después de la reforma Realizamos los mismos cálculos anteriores cambiando los datos Ahorro anual en calefacción  38527,22kwh/año 3751,33€/año  37 años amortización 9246,53kg CO2

23 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Cálculo de ahorro y emisiones de CO2 cambiando la caldera de gasoil c a biocombustibles Nueva caldera de condensación para Pellets de la marca Okofen Rendimiento del 103% funcionando a plena carga Rendimiento del 96% funcionando a carga parcial Gasoil c  10060,076€/año Pellets  5651,72€/año Ahorro  4408,35€/año Amortización en 10 años

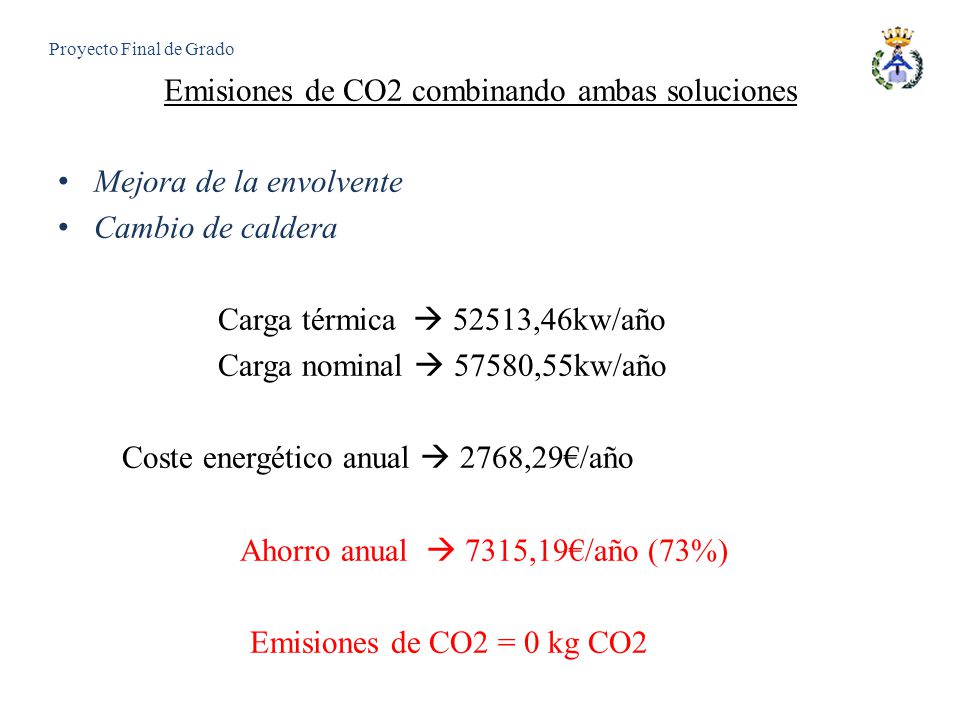

24 Emisiones de CO2 combinando ambas soluciones
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Emisiones de CO2 combinando ambas soluciones Mejora de la envolvente Cambio de caldera Carga térmica  52513,46kw/año Carga nominal  57580,55kw/año Coste energético anual  2768,29€/año Ahorro anual  7315,19€/año (73%) Emisiones de CO2 = 0 kg CO2

25 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Programa de ayudas para reabilitación de edificios existentes PAREER CRECE Para reformas de más de euros 1 Ayudas adicionales: Actuación integrada Eficiencia energética  obteniendo calificación A o B, o elevando dos letras de calificación energética Criterio social  viviendas de promoción pública, protección oficial etc.

26 Proyecto Final de Grado
18/04/2017 Proyecto Final de Grado Anexo – cambio de luminaria (zonas comunes) Sustitución de tubos fluorescentes de 36w por tubos LED de 12,6w Sabiendo que están endendidos 12h/día con una vida útil de 50000h  duración 11,42 años

27 Ahorro anual y amortización
Proyecto Final de Grado 18/04/2017 Proyecto Final de Grado Ahorro anual y amortización Consumo instantáneo tubos LED  42 tubos x 12,6w = 529,2w Consumo instantáneo tubos fluorescentes  42 tubos x 36w x 1,5 = 2268w Ahorro 1127,29euros/año Amortizción en 6,65 años
