PROYECTO: PUENTE GIRATORIO

Presentación del tema: "PROYECTO: PUENTE GIRATORIO"— Transcripción de la presentación:

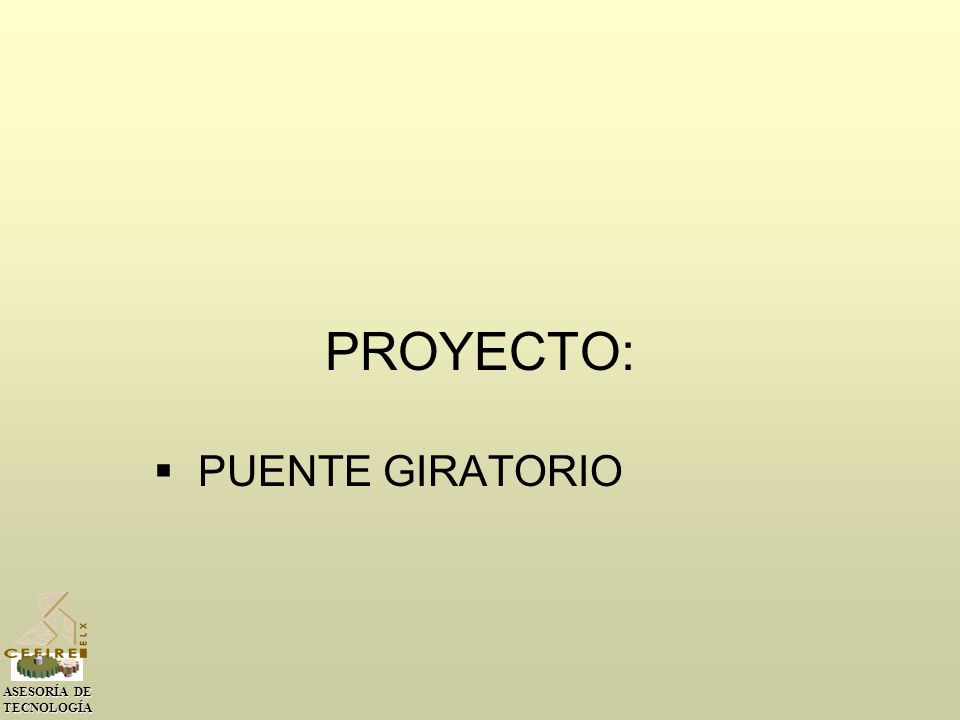

1 PROYECTO: PUENTE GIRATORIO

2 Insertar imagen de la maqueta

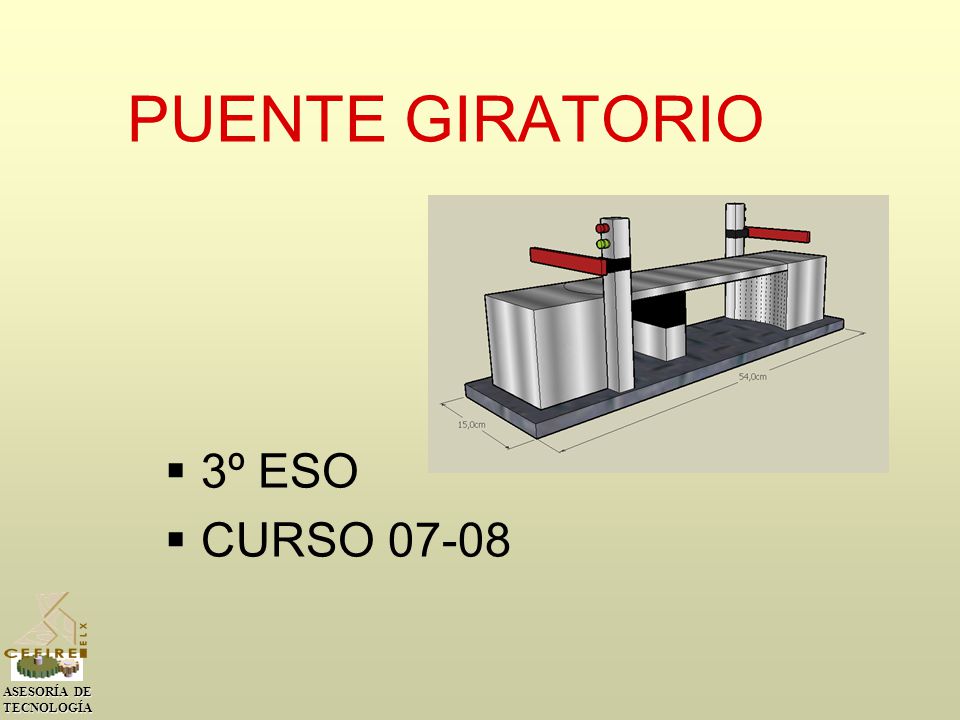

PUENTE GIRATORIO Insertar imagen de la maqueta 3º ESO CURSO 07-08

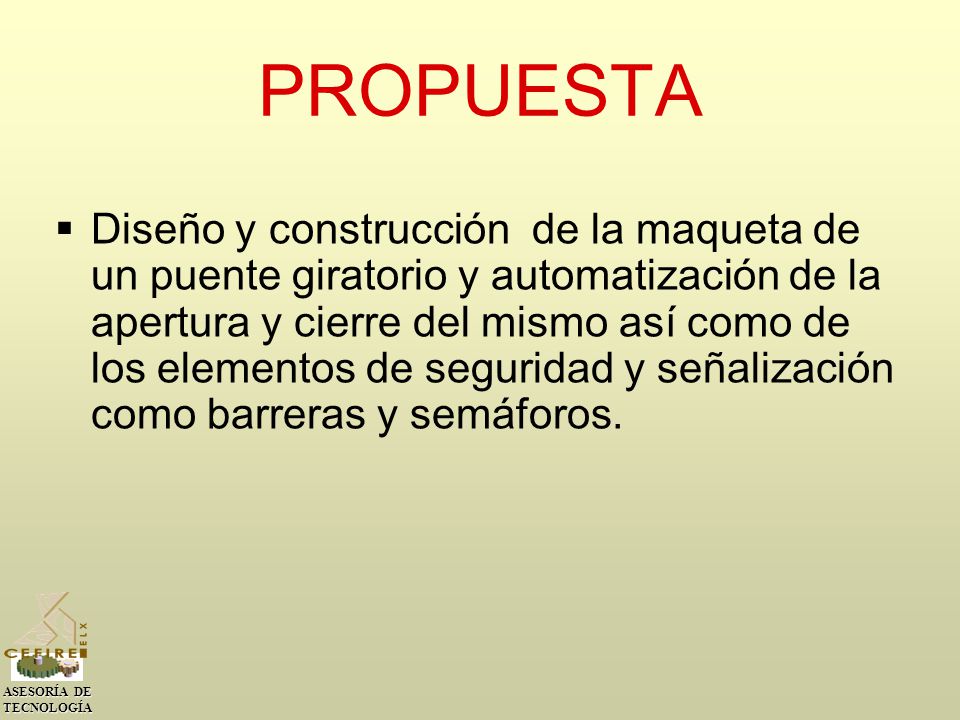

3 PROPUESTA Diseño y construcción de la maqueta de un puente giratorio y automatización de la apertura y cierre del mismo así como de los elementos de seguridad y señalización como barreras y semáforos.

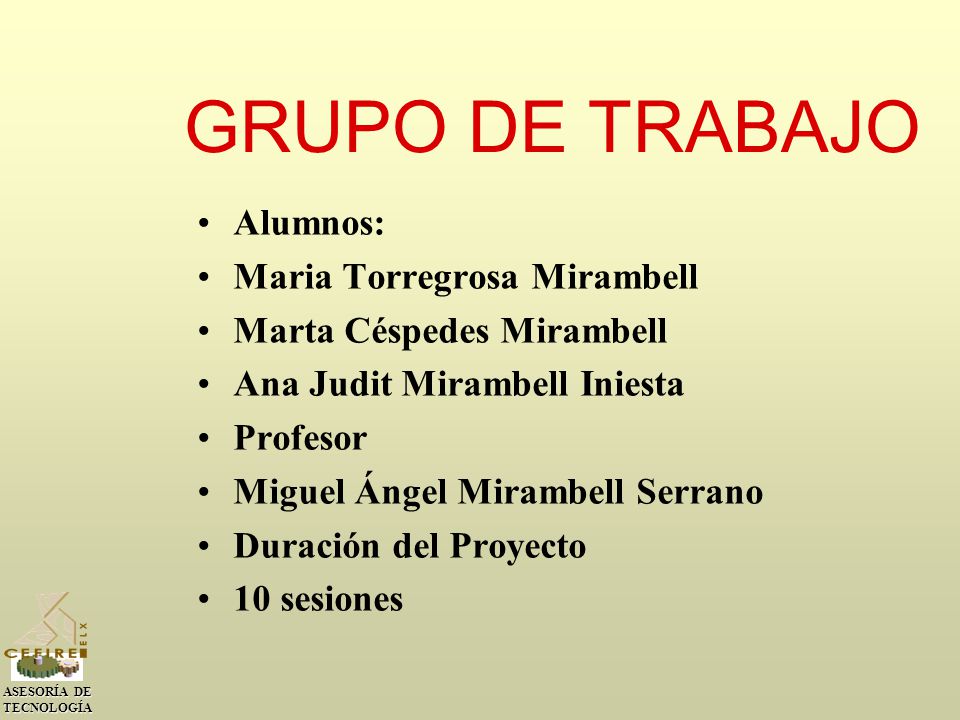

4 GRUPO DE TRABAJO Alumnos: Maria Torregrosa Mirambell
Marta Céspedes Mirambell Ana Judit Mirambell Iniesta Profesor Miguel Ángel Mirambell Serrano Duración del Proyecto 10 sesiones

5 DOCUMENTACIÓN Perspectiva Materiales Vistas del conjunto
Detalles constructivos Esquemas eléctricos Presupuesto

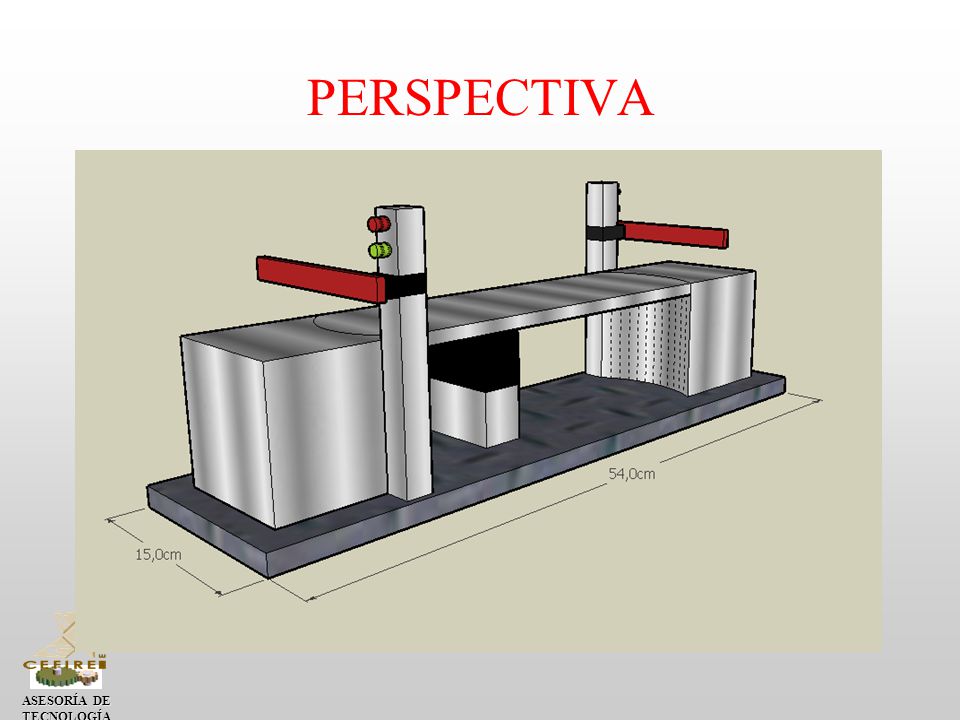

6 PERSPECTIVA

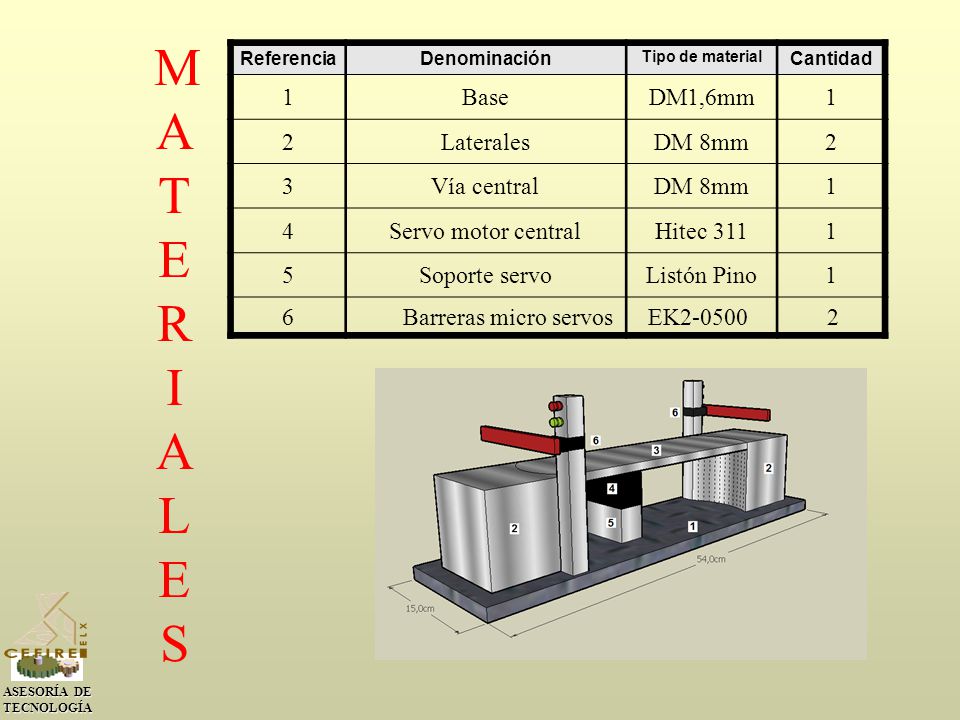

7 MATERIALES 1 Base DM1,6mm 2 Laterales DM 8mm 3 Vía central 4
Referencia Denominación Tipo de material Cantidad 1 Base DM1,6mm 2 Laterales DM 8mm 3 Vía central 4 Servo motor central Hitec 311 5 Soporte servo Listón Pino 6 Barreras micro servos EK2-0500 MATERIALES

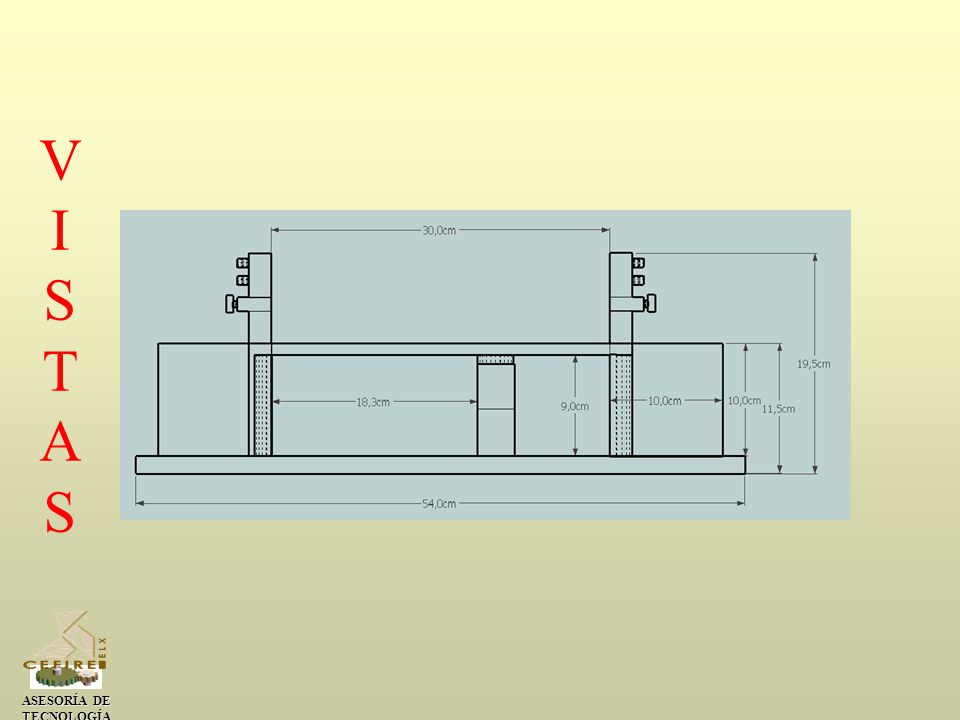

8 V I STAS

9 VISTAS

10 CONSTRUCCIÓN Fase 1: Construcción de la estructura 3 sesiones
Fase 2: Construcción de la tarjeta de Control Fase 3: Programación de la señales de control 3 sesiones Fase 4: Presentación de la memoria final 1 sesión

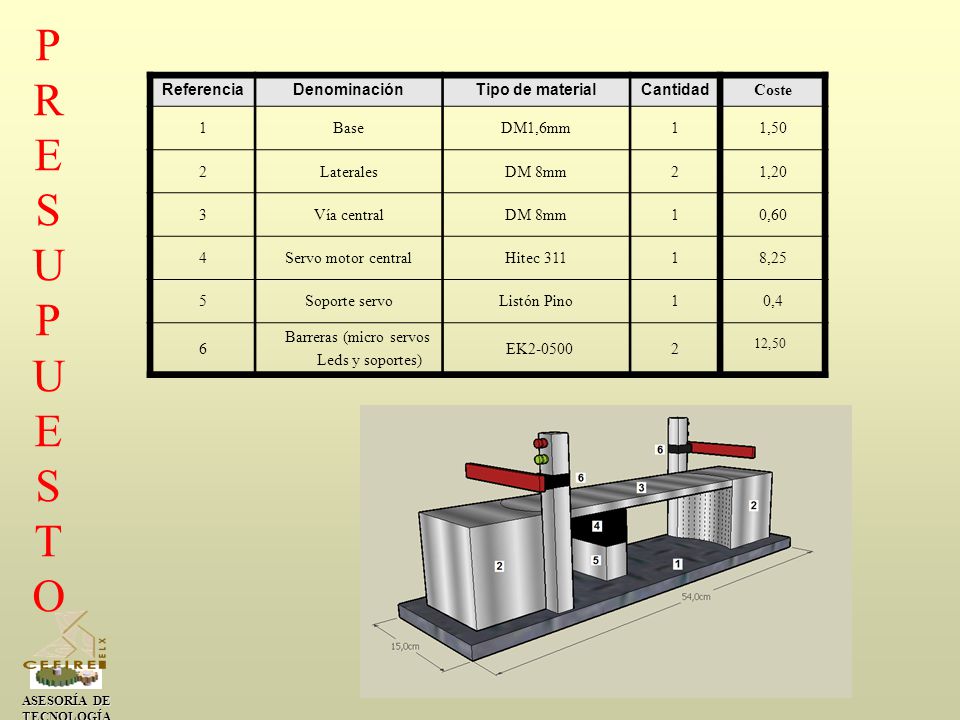

11 PRESUPUESTO 12,50 Referencia Denominación Tipo de material Cantidad
Coste 1 Base DM1,6mm 1,50 2 Laterales DM 8mm 1,20 3 Vía central 0,60 4 Servo motor central Hitec 311 8,25 5 Soporte servo Listón Pino 0,4 6 Barreras (micro servos Leds y soportes) EK2-0500 12,50

12 CONCLUSIONES Durante el proceso del proyecto nos hemos familiarizado con el control de servomotores mediante señales PWM con el que controlamos la posición de los mismos y una forma muy visual de implementar este tipo de señales mediante la captación de señales a través de la pantalla
