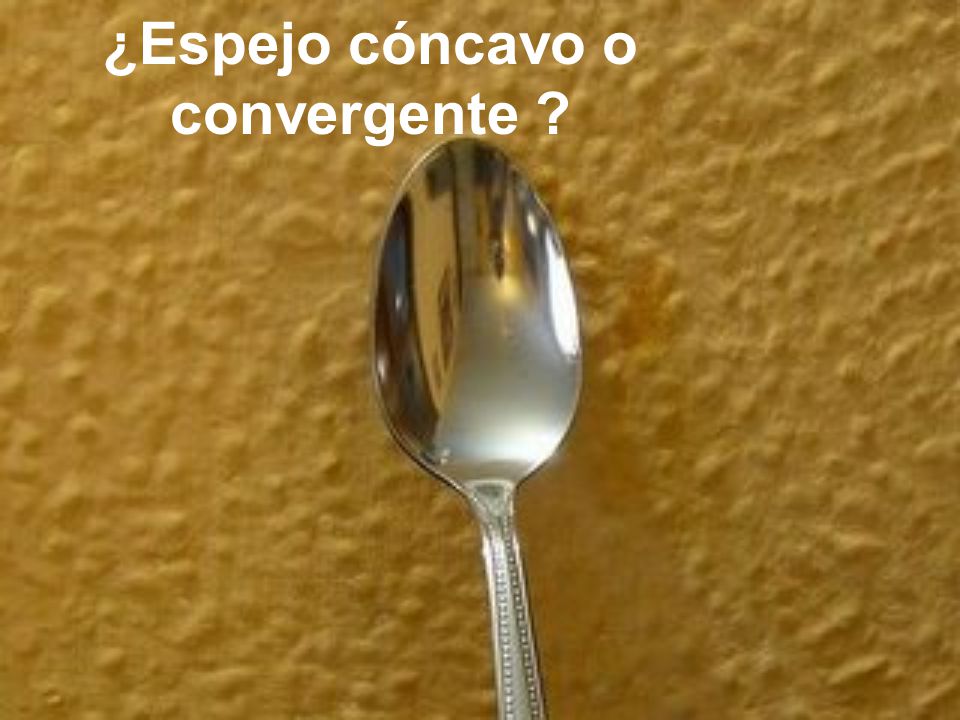

¿Espejo cóncavo o convergente ?
2
Formación de imágenes espejo cóncavo o convergente
3
Espejos parabólicos y/o esféricos
Son de dos tipos: cóncavos o convexos. Para el análisis de las imágenes que se forman mirando un espejo esférico es necesario distinguir las siguientes partes: Foco Espejo Eje Óptico ● ● ● C F Centro de curvatura Vértice
4
OBJETO MAS ATRÁS DEL CENTRO DE CURVATURA
F Objeto Imagen: Real Invertida Menor tamaño
5
OBJETO EN EL CENTRO DE CURVATURA
F Imagen: Real Invertida Igual tamaño
6

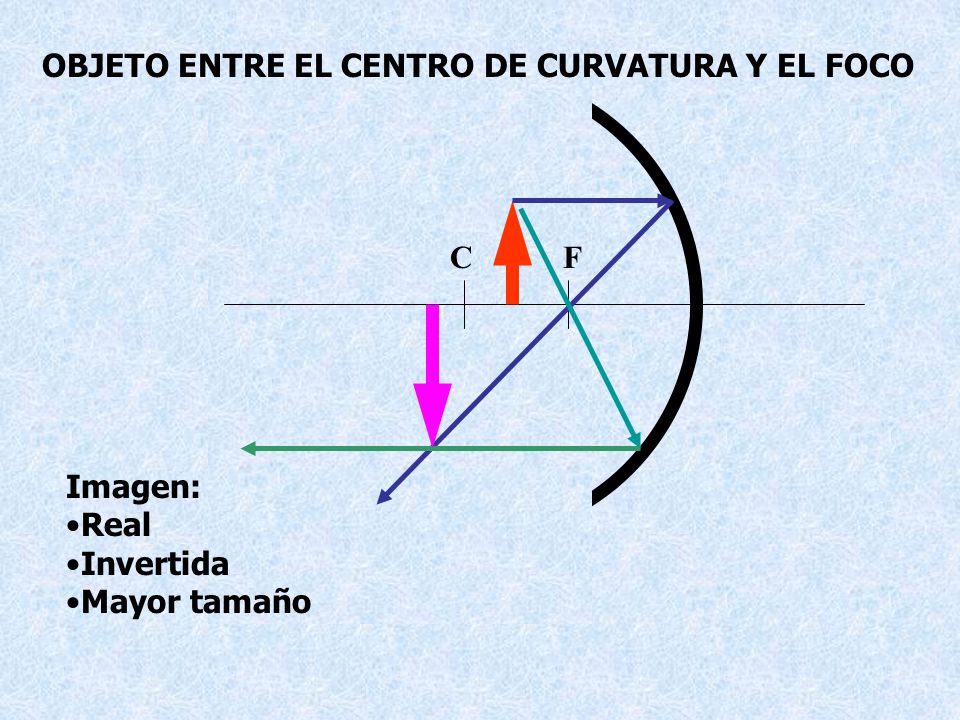

OBJETO ENTRE EL CENTRO DE CURVATURA Y EL FOCO
Imagen: Real Invertida Mayor tamaño
7

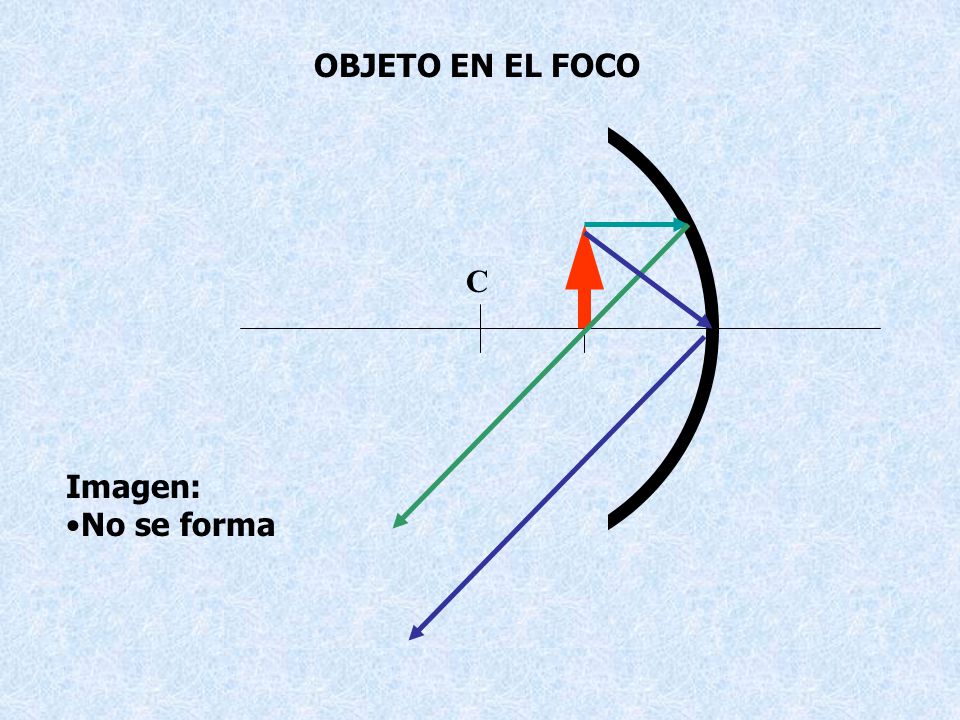

OBJETO EN EL FOCO C F Imagen: No se forma
8

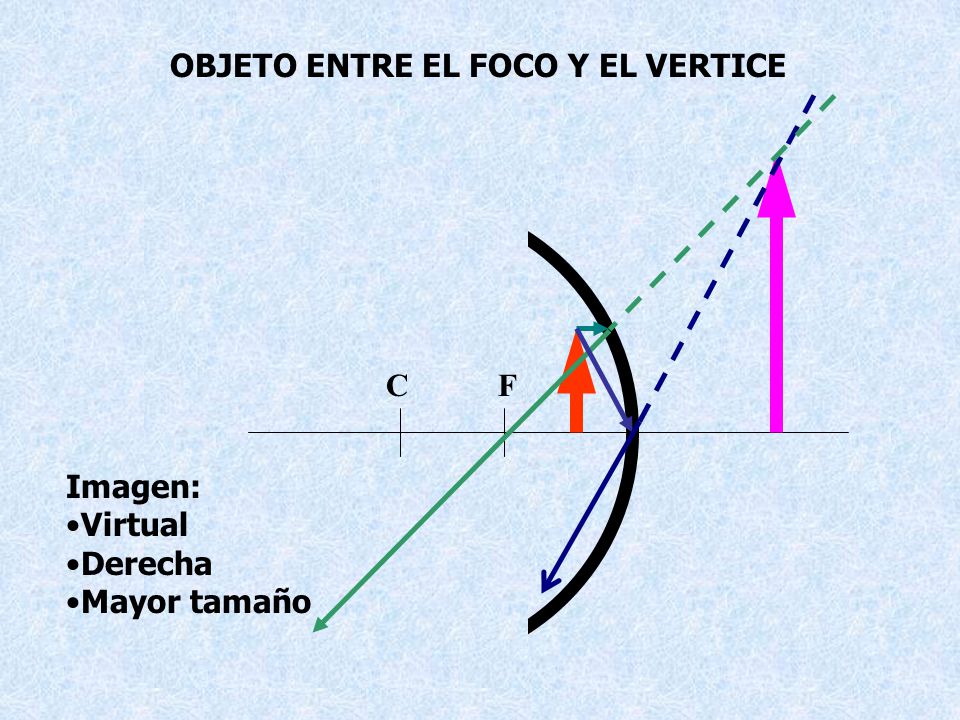

OBJETO ENTRE EL FOCO Y EL VERTICE
Imagen: Virtual Derecha Mayor tamaño
9
Espejo convexo o divergente
10
Rayos Notables espejo Convexo o divergente
11

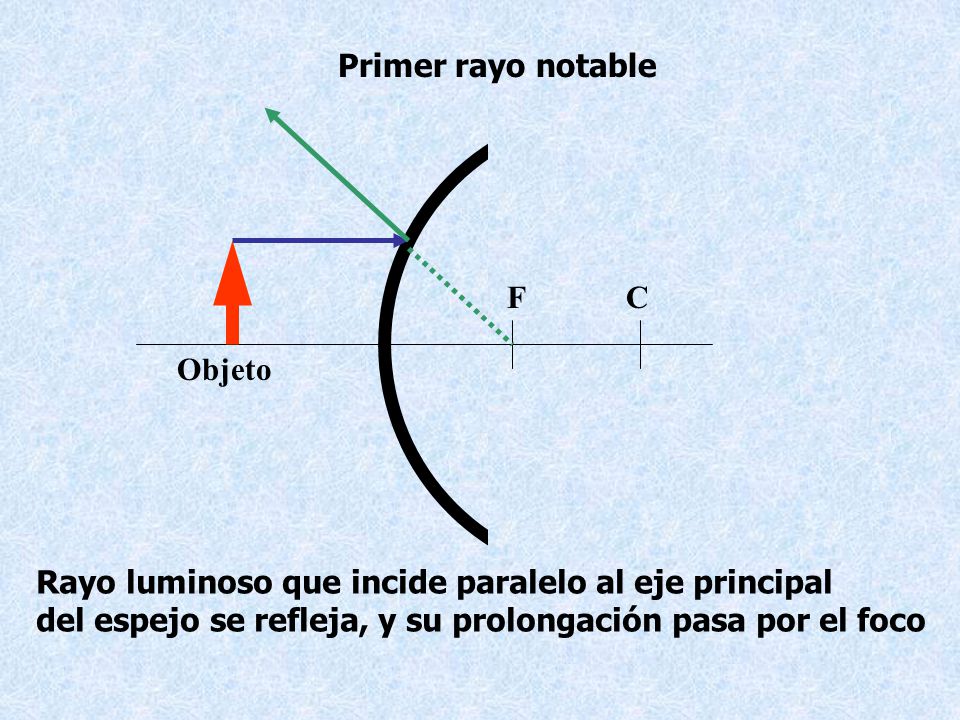

Primer rayo notable C F Objeto Rayo luminoso que incide paralelo al eje principal del espejo se refleja, y su prolongación pasa por el foco
12

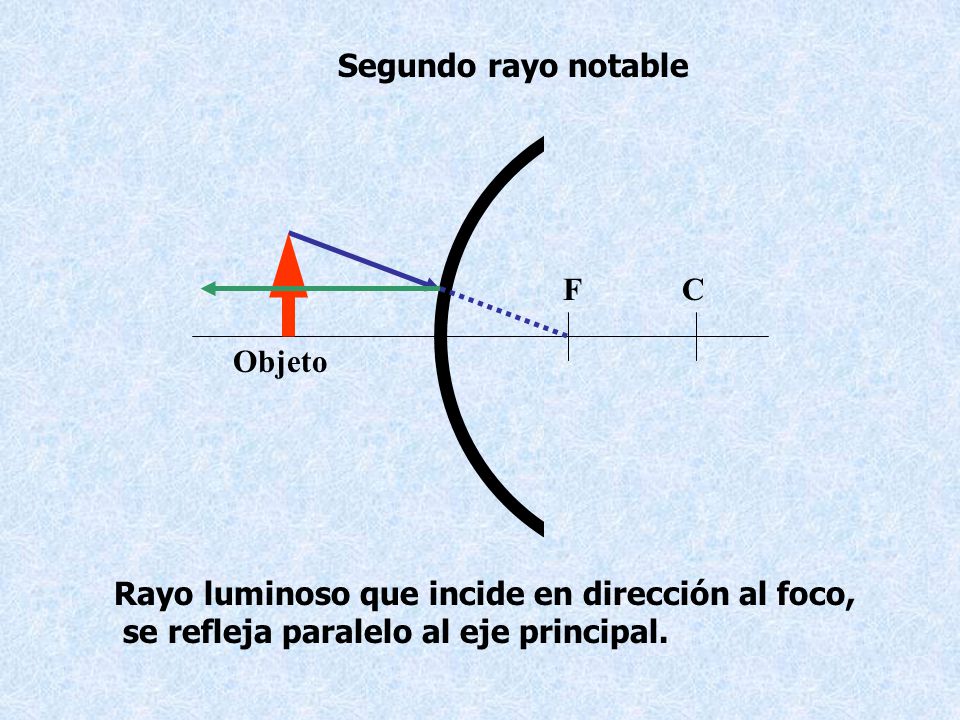

Segundo rayo notable C F Objeto Rayo luminoso que incide en dirección al foco, se refleja paralelo al eje principal.
13

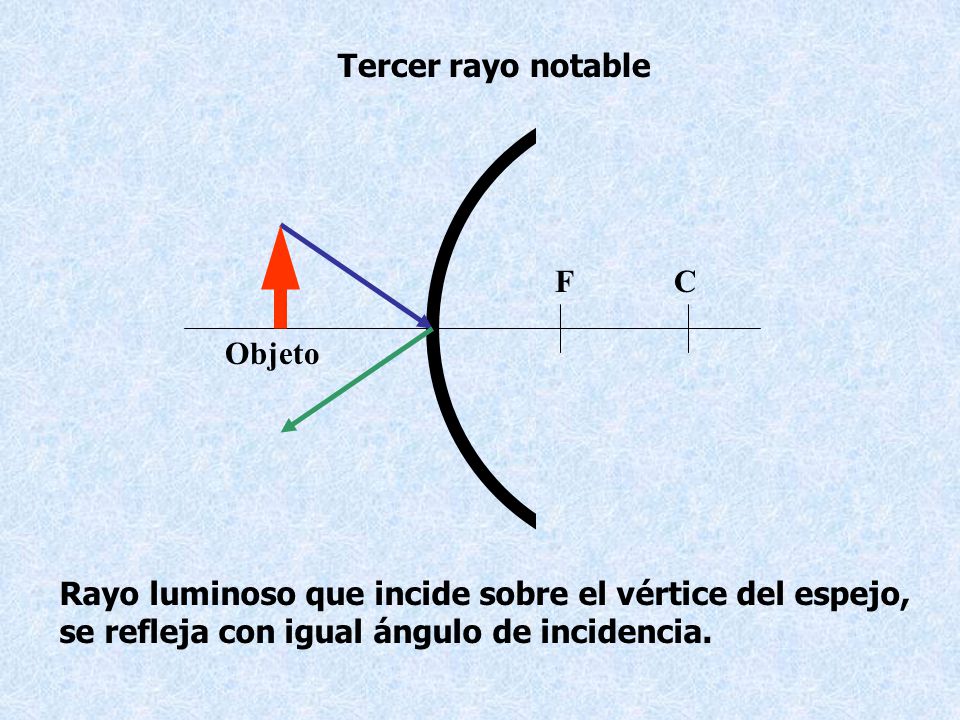

Tercer rayo notable C F Objeto Rayo luminoso que incide sobre el vértice del espejo, se refleja con igual ángulo de incidencia.
14

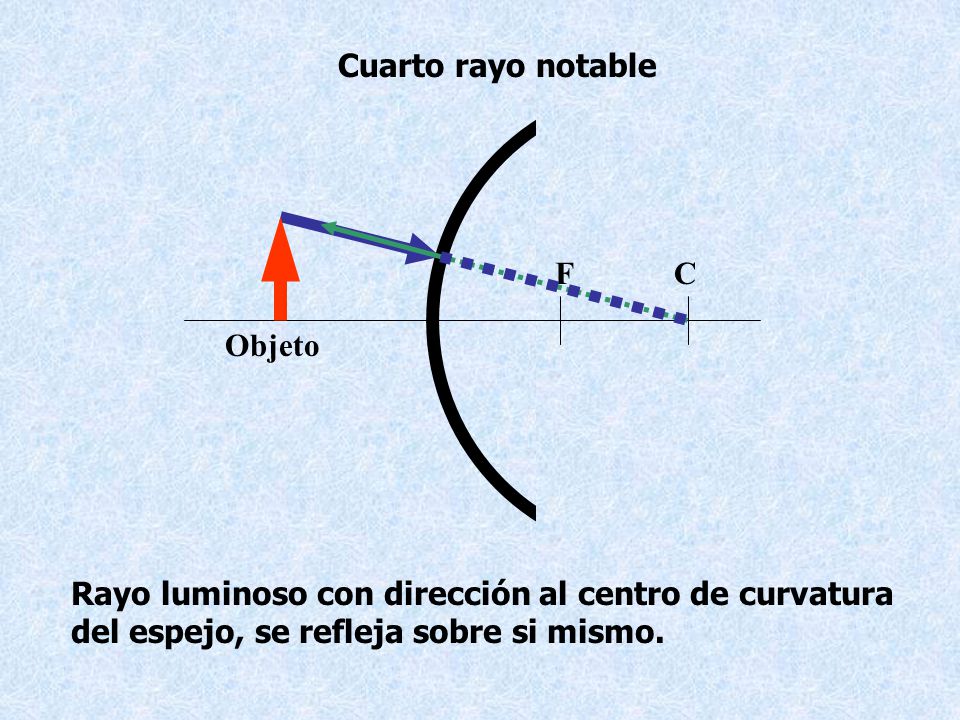

Cuarto rayo notable C F Objeto Rayo luminoso con dirección al centro de curvatura del espejo, se refleja sobre si mismo.
15
Formación de imágenes Espejo Convexo
16
ESPEJO CONVEXO C F Objeto Imagen: Virtual Derecha Menor tamaño
17
Aplicaciones Identifica el tipo de espejo esférico y la imagen generada
20
Aplicaciones Espejo Cóncavos
Dentista Otorrinolaringólogo Se utilizan en iluminación de automóviles linternas y también se aplican en antenas parabólicas de ondas de radio Energía renovables
21
Aplicaciones Espejos Convexos
Estacionamientos Supermercado Son utilizados para aumentar el campo de visión en la intersección de calles muy concurridas en los estacionamientos y en tiendas comerciales
22
“ El Comportamiento es un espejo en el que cada uno muestra su imagen”
Johann Wolfgang Von Goethe
