1 PRESENTACION ELABORADA POR: Martin Alexis Pinto Caballero

2 ESFERÓMETRO

3 ESFERÓMETRO  Es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode.

4 ¿CÒMO SE LEE? PRIMER PASO

5 ¿CÒMO SE LEE? SEGUNDO PASO 7,

6 ¿CÒMO SE LEE? TERCER PASO

7 ESFERÓMETRO   La parte esencial del aparato es un tornillo micrométrico el cual se apoya sobre tres patas, la cabeza del tornillo es un reloj graduado. Cuando la punta del tornillo junto con las patas del trípode se apoyan sobre una superficie plana, el reloj graduado debe marcar cero, si esto no ocurre así, habrá que girar el reloj para conseguir fijar el cero de escala. Las lecturas se realizan sobre la rueda pequeña y la rueda externa. SU LECTURA:

8 TORNILLO MICROMETRICO

9  Es un instrumento de medición longitudinal capaz de valorar dimensiones de milésimas de milímetro, en una sola operación. El tornillo micrométrico se usa para longitudes menores a las que puede medir el calibrador o vernier. El tornillo micrométrico consta de una escala fija y una móvil que se desplaza por rotación. La distancia que avanza el tornillo al dar una vuelta completa se denomina paso de rosca.

10 ¿CÒMO SE LEE?

11

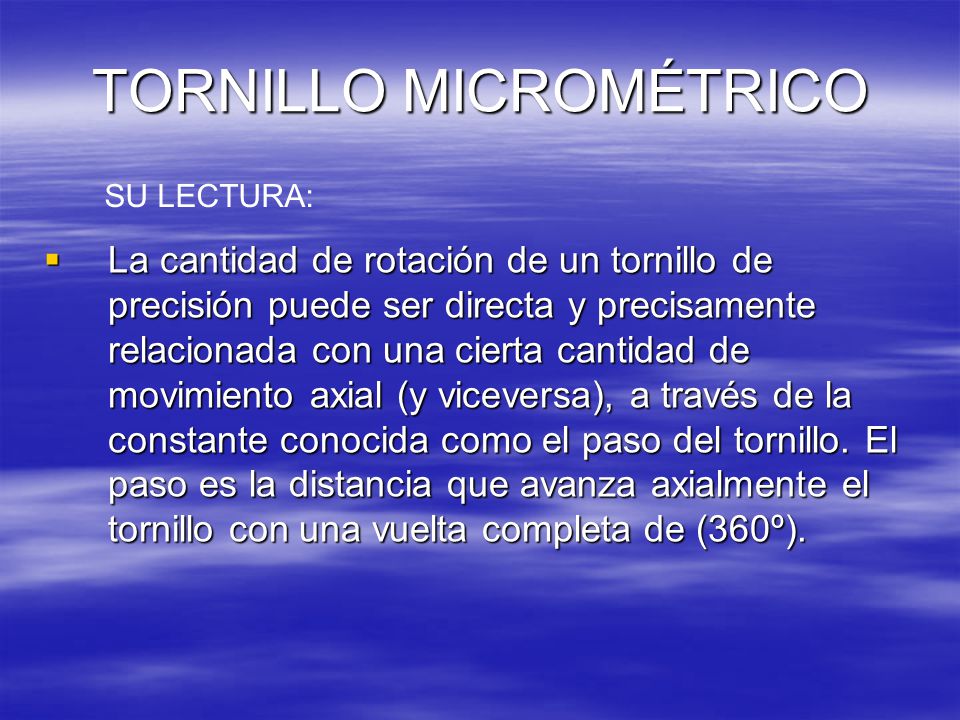

12 TORNILLO MICROMÉTRICO  La cantidad de rotación de un tornillo de precisión puede ser directa y precisamente relacionada con una cierta cantidad de movimiento axial (y viceversa), a través de la constante conocida como el paso del tornillo. El paso es la distancia que avanza axialmente el tornillo con una vuelta completa de (360º). SU LECTURA:

13 NONIO O VERNIER

14 El nonio o vernier es la pieza móvil de un calibre o de otro instrumento de medición. Esta pieza consta de una regla graduada que hace de escala secundaria y que permite medir con más precisión de lo que a simple vista podríamos observar en una cinta métrica o una regla graduada simple. El nonio o vernier es la pieza móvil de un calibre o de otro instrumento de medición. Esta pieza consta de una regla graduada que hace de escala secundaria y que permite medir con más precisión de lo que a simple vista podríamos observar en una cinta métrica o una regla graduada simple.

15 ¿QUÈ MIDE? DIAMETRO INTERNO

16 ¿QUÈ MIDE? DIAMETRO EXTERNO

17 ¿QUÈ MIDE? PROFUNDIDAD

18 NONIO O VERNIER El sistema consiste en una regla sobre la que se han grabado una serie de divisiones según el sistema de unidades empleado, y una corredera o carro móvil, con un fiel o punto de medida, que se mueve a lo largo de la regla. El sistema consiste en una regla sobre la que se han grabado una serie de divisiones según el sistema de unidades empleado, y una corredera o carro móvil, con un fiel o punto de medida, que se mueve a lo largo de la regla. USO:

19 ¿CÒMO SE LEE? PRIMER PASO

20 ¿CÒMO SE LEE? SEGUNDO PASO

21 BALANZA

22 BALANZA  Es uno de los instrumentos más utilizados en el laboratorio y su objetivo es determinar la masa de una sustancia o pesar una cierta cantidad de la misma. La masa de un cuerpo se mide corrientemente comparando el peso del cuerpo con el peso de cuerpos de masas conocidas, denominadas pesas.

23 ¿CÒMO SE LEE? PRIMER PASO

24 ¿CÒMO SE LEE? SEGUNDO PASO

25 ¿CÒMO SE LEE? TERCER PASO 56 gm

26 BALANZA SU LECTURA: SU LECTURA: Este tipo de balanza es para comparar el peso del cuerpo a determinar, con otros cuerpos de peso conocido. Esto se logra ajustando unos pesos móviles hasta lograr el equilibrio de la misma. Este tipo de balanza es para comparar el peso del cuerpo a determinar, con otros cuerpos de peso conocido. Esto se logra ajustando unos pesos móviles hasta lograr el equilibrio de la misma.

27 CONCLUSIONES  Con este tema concluyo que quizás pude aprender un poco más sobre cada uno de los instrumentos de un laboratorio ya que no conocía tan afondo estos instrumentos, algunos fueron fáciles de entender como hubo otros que fueron un poco complicados para su lectura y etc.…
