1 TRANSFORMADORES de potencia y distribución
Duvan esnerider guatavita Aguilar José Luis Ortiz torrado María paula garzon Guzmán Ficha: electricidad industrial

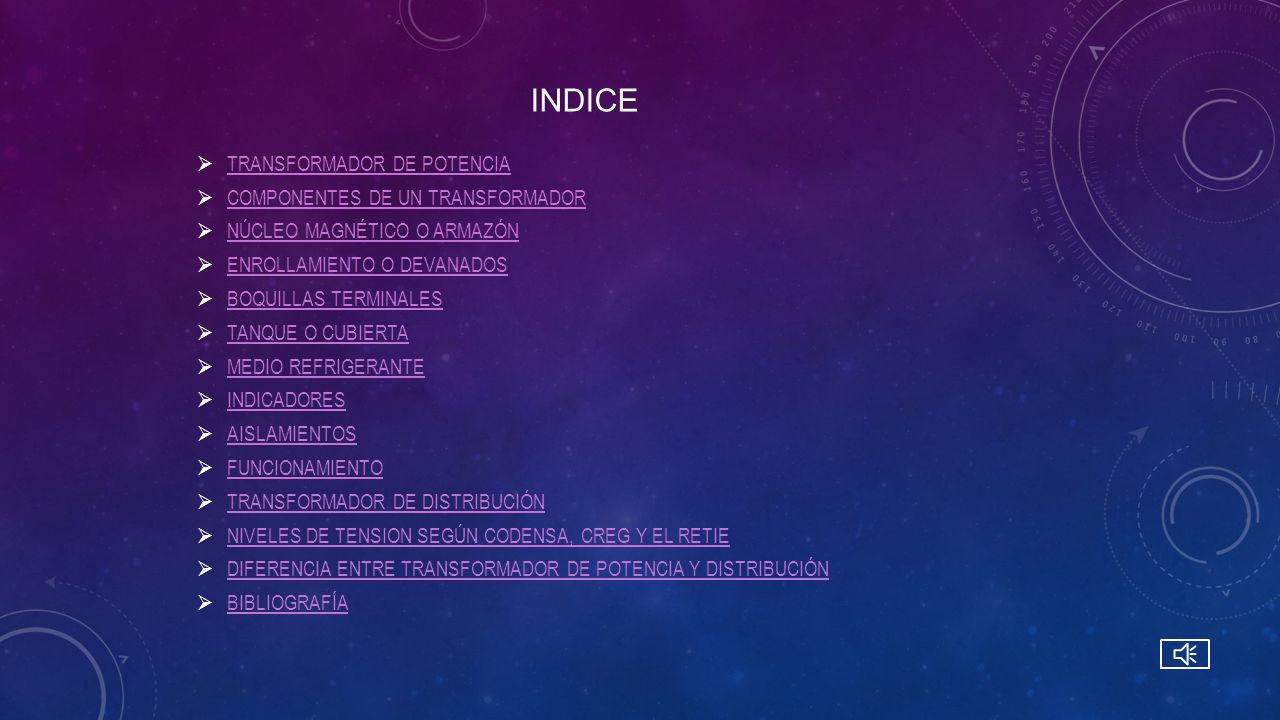

2 Indice TRANSFORMADOR DE POTENCIA COMPONENTES DE UN TRANSFORMADOR
NÚCLEO MAGNÉTICO O ARMAZÓN ENROLLAMIENTO O DEVANADOS BOQUILLAS TERMINALES TANQUE O CUBIERTA MEDIO REFRIGERANTE INDICADORES AISLAMIENTOS FUNCIONAMIENTO TRANSFORMADOR DE DISTRIBUCIÓN NIVELES DE TENSION SEGÚN CODENSA, CREG Y EL RETIE DIFERENCIA ENTRE TRANSFORMADOR DE POTENCIA Y DISTRIBUCIÓN BIBLIOGRAFÍA

3 TRANSFORMADOR DE POTENCIA
Un transformador es una máquina estática de corriente alterna,  que permite variar alguna función de la corriente como el voltaje o la intensidad, manteniendo la frecuencia y la potencia, en el caso de un transformador ideal. Sacado de:

4 Componentes de un transformador
Núcleo magnético o armazón Enrollamiento o devanados Boquillas terminales Tanque o cubierta Medio refrigerante Indicadores Conmutadores y auxiliares Herraje Sacado de:

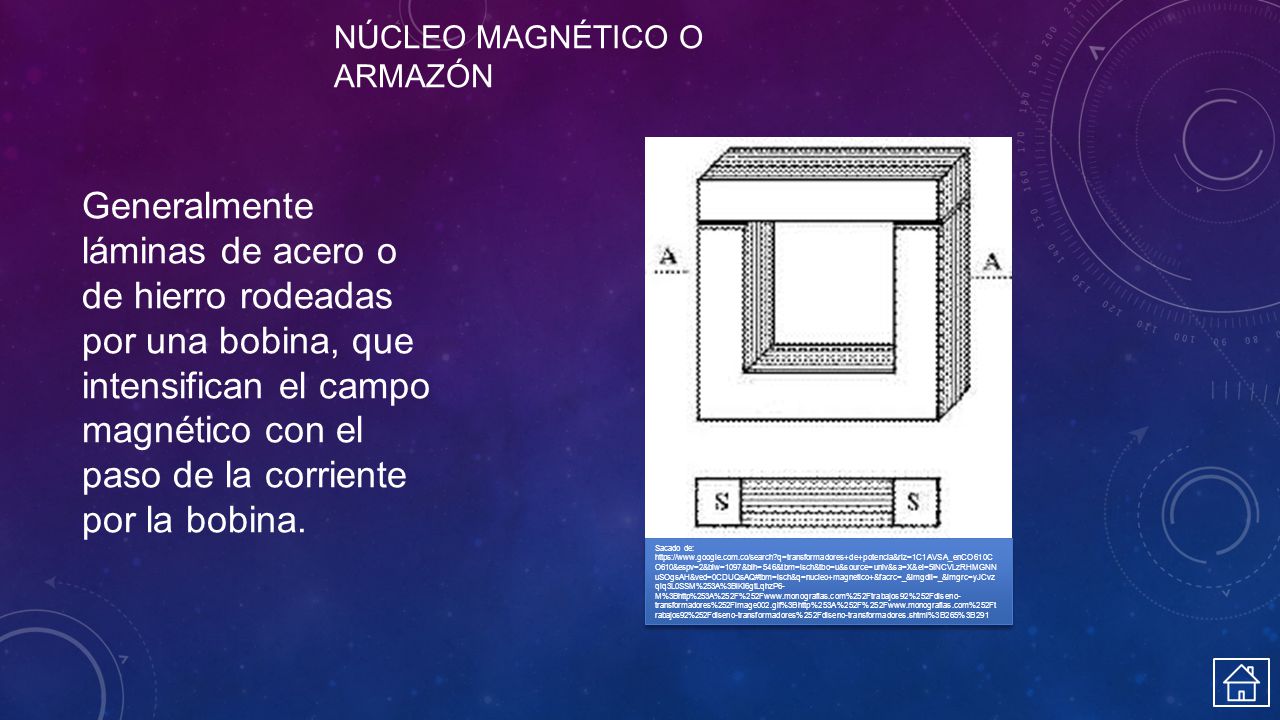

5 Núcleo magnético o armazón
Generalmente láminas de acero o de hierro rodeadas por una bobina, que intensifican el campo magnético con el paso de la corriente por la bobina. Sacado de:

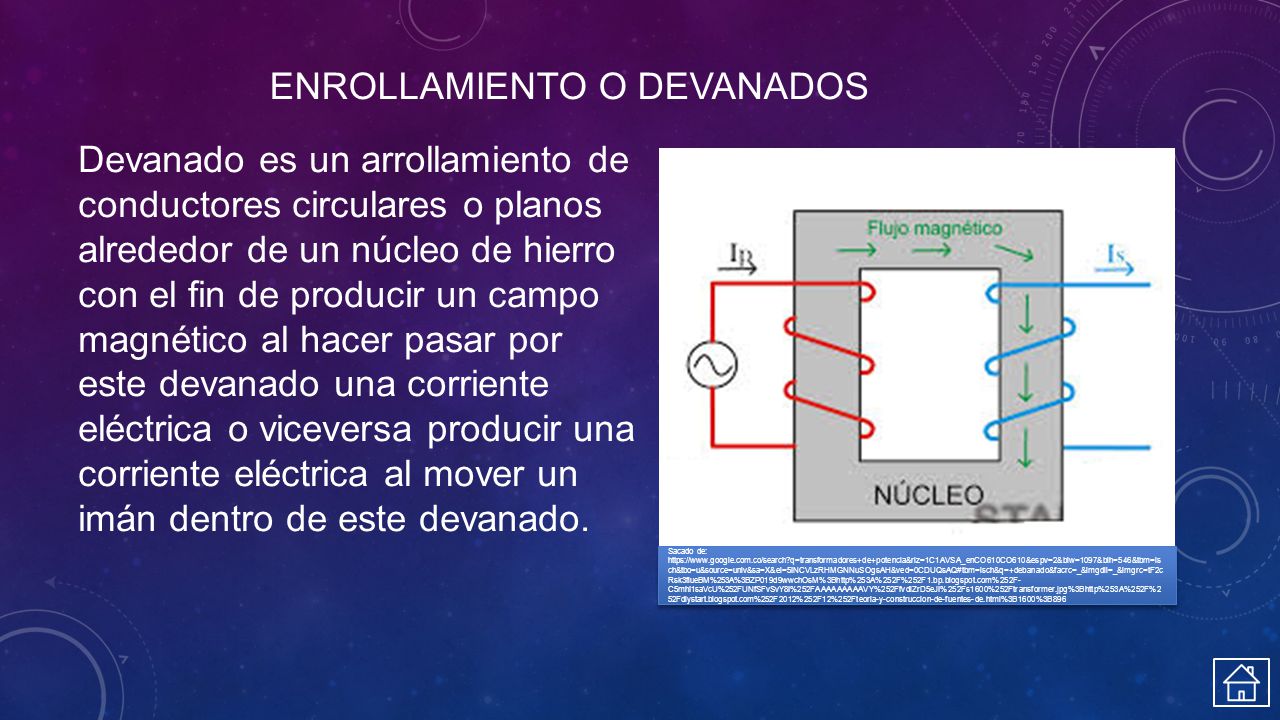

6 Enrollamiento o devanados
Devanado es un arrollamiento de conductores circulares o planos alrededor de un núcleo de hierro con el fin de producir un campo magnético al hacer pasar por este devanado una corriente eléctrica o viceversa producir una corriente eléctrica al mover un imán dentro de este devanado. Sacado de:

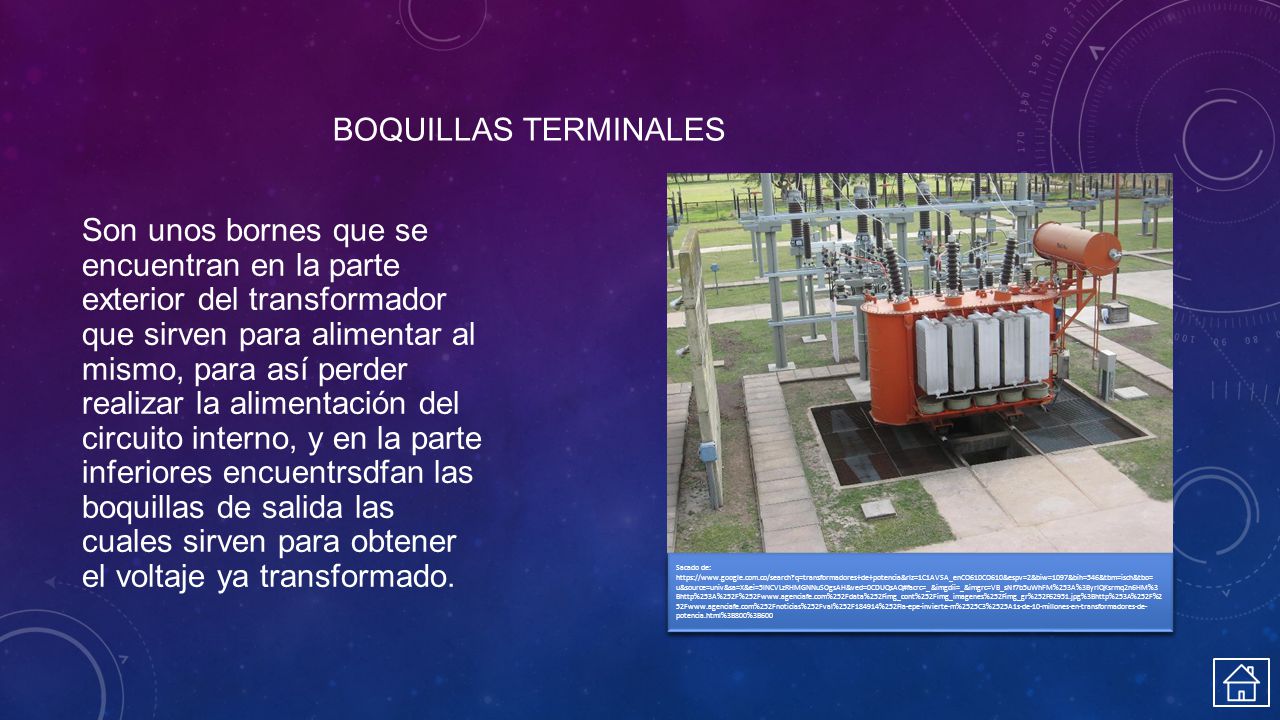

7 Boquillas terminales Son unos bornes que se encuentran en la parte exterior del transformador que sirven para alimentar al mismo, para así perder realizar la alimentación del circuito interno, y en la parte inferiores encuentrsdfan las boquillas de salida las cuales sirven para obtener el voltaje ya transformado. Sacado de:

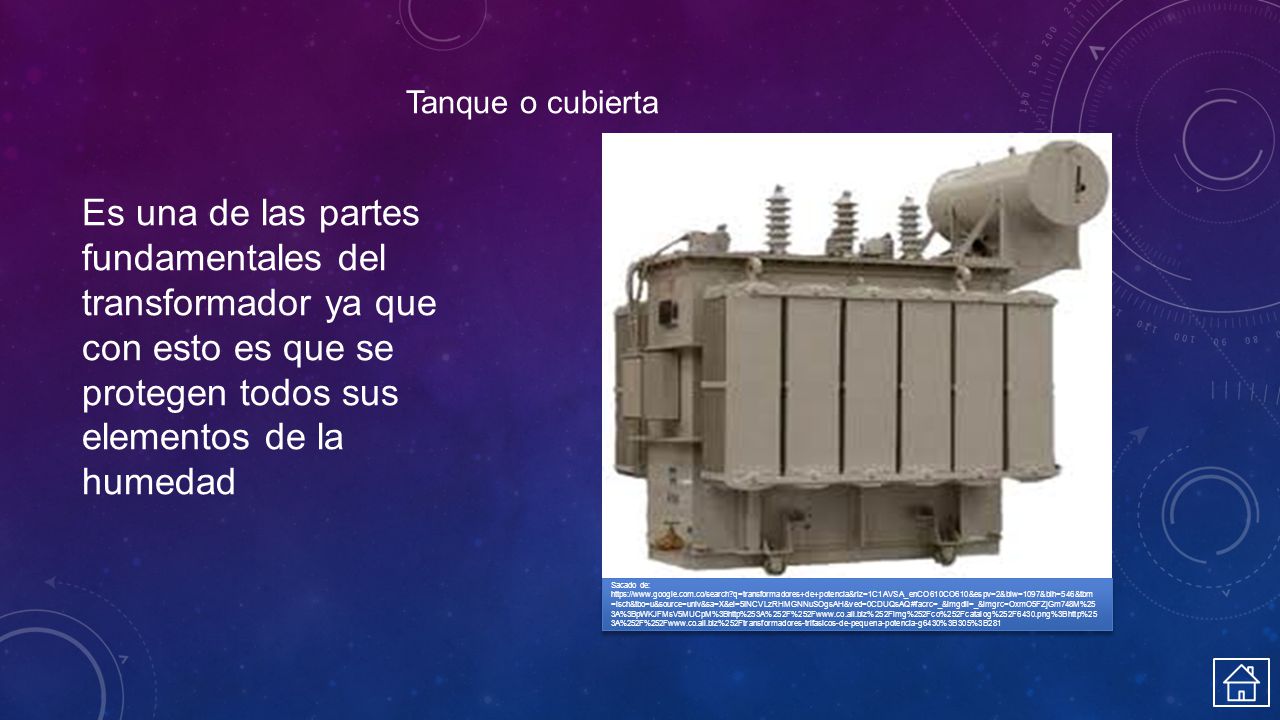

8 Tanque o cubierta Es una de las partes fundamentales del transformador ya que con esto es que se protegen todos sus elementos de la humedad Sacado de:

9 Los medios mas comunes de refrigeración es por aceite y el aire:
Medio refrigerante Los medios mas comunes de refrigeración es por aceite y el aire: Aceite: consiste en que el transformador esta sumergido en aceite, este aceite circulas por las paredes del transformador para así enfriarse nuevamente Aire: estos son mas conocidos como transformadores tipo seco lo cual significa que lo que lo refrigera es el aire Sacado de:

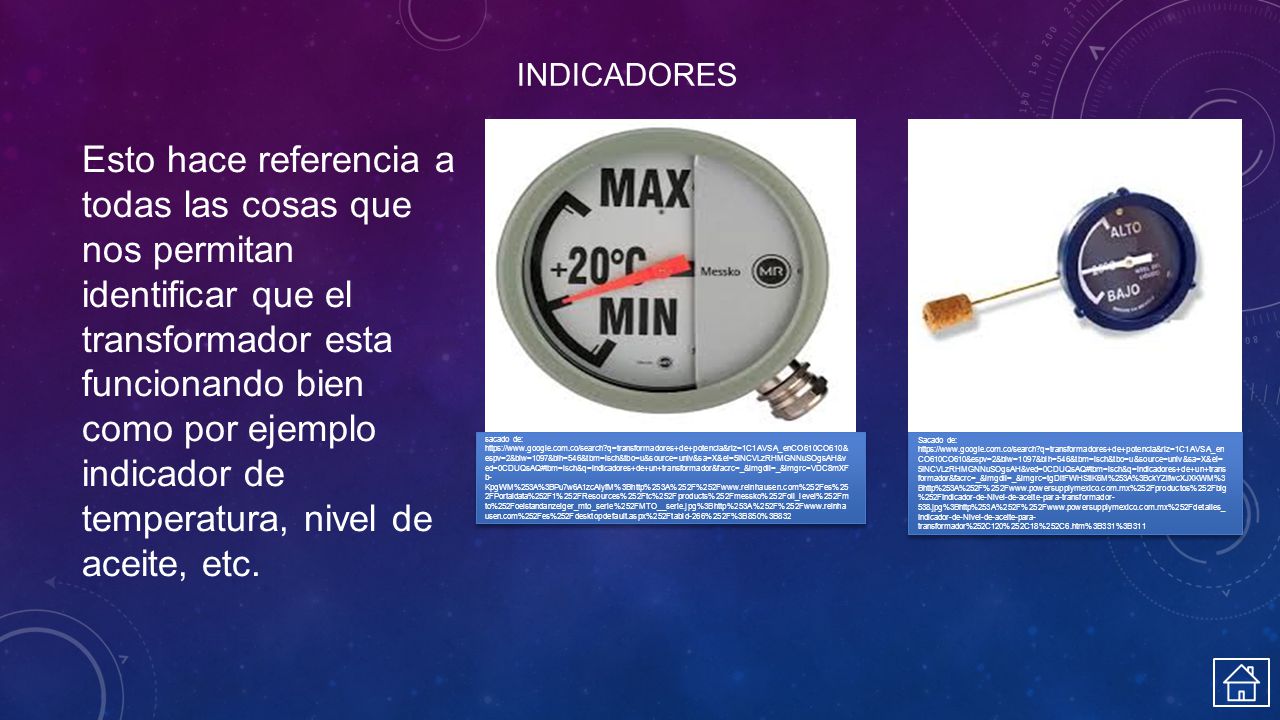

10 Indicadores Esto hace referencia a todas las cosas que nos permitan identificar que el transformador esta funcionando bien como por ejemplo indicador de temperatura, nivel de aceite, etc. sacado de: Sacado de:

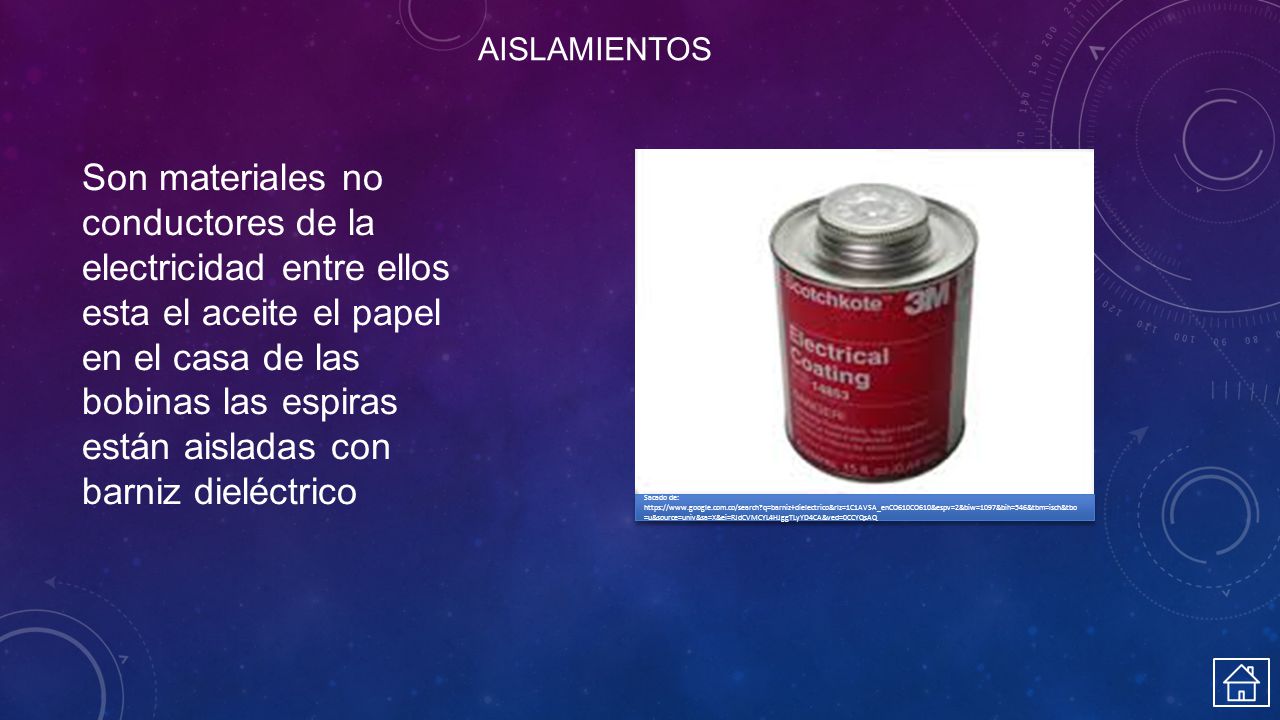

11 Aislamientos Son materiales no conductores de la electricidad entre ellos esta el aceite el papel en el casa de las bobinas las espiras están aisladas con barniz dieléctrico Sacado de:

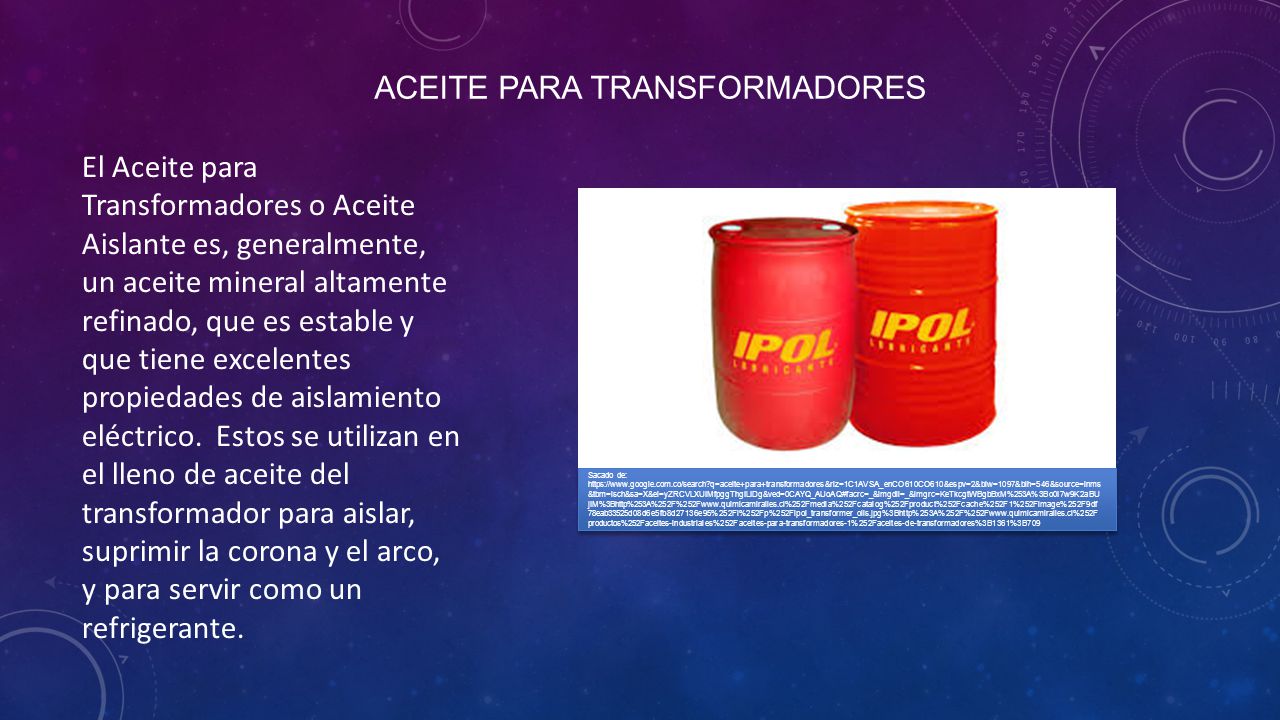

12 Aceite para transformadores
El Aceite para Transformadores o Aceite Aislante es, generalmente, un aceite mineral altamente refinado, que es estable y que tiene excelentes propiedades de aislamiento eléctrico. Estos se utilizan en el lleno de aceite del transformador para aislar, suprimir la corona y el arco, y para servir como un refrigerante. Sacado de:

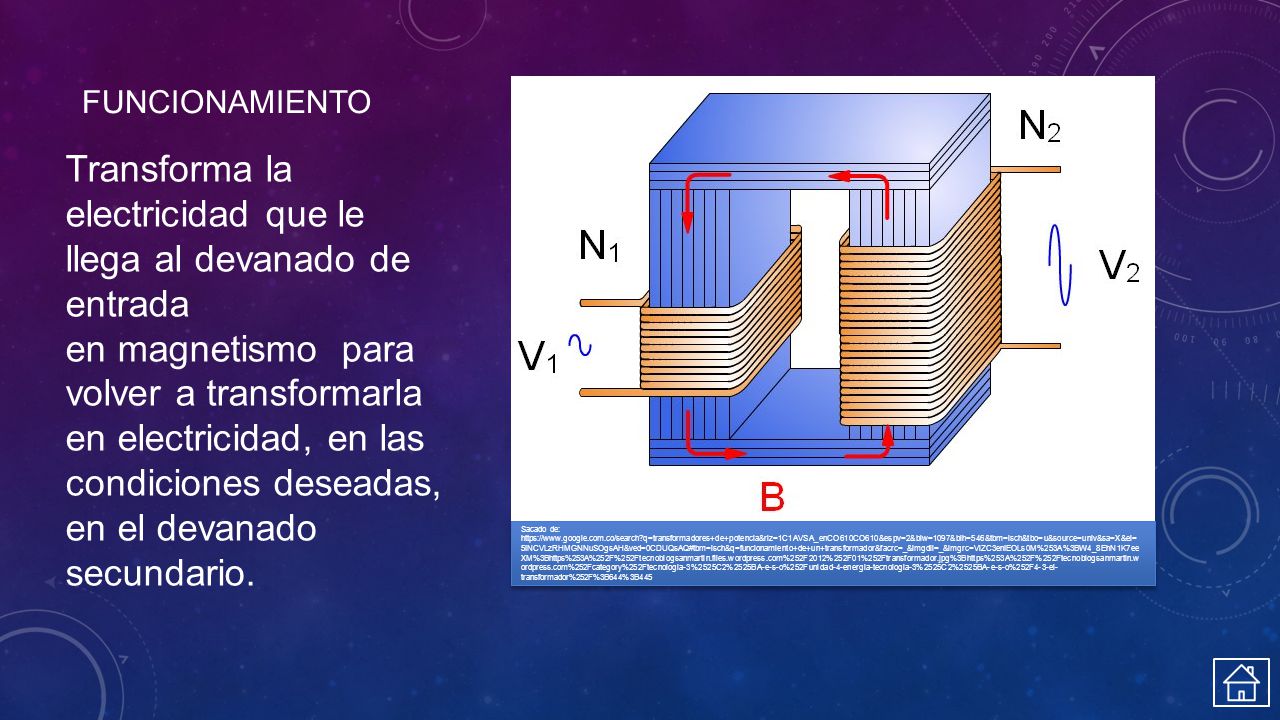

13 Funcionamiento Transforma la electricidad que le llega al devanado de entrada en magnetismo  para volver a transformarla en electricidad, en las condiciones deseadas, en el devanado secundario. Sacado de:

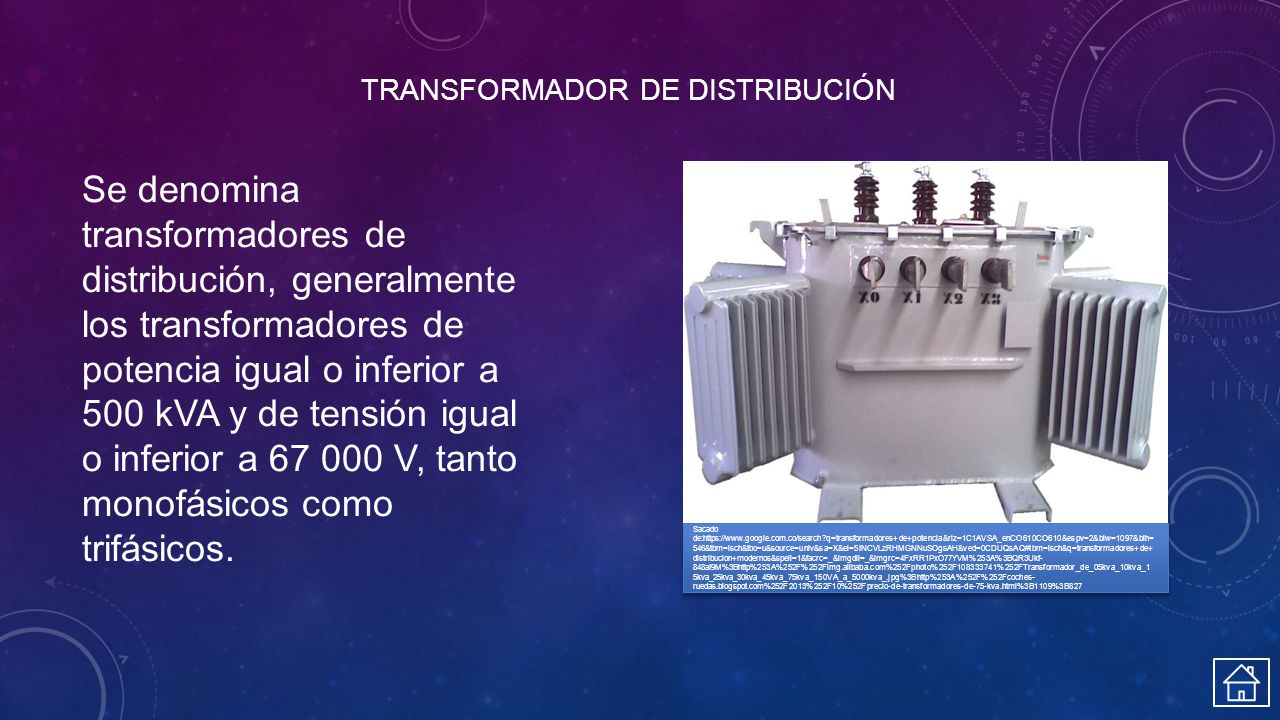

14 Transformador de distribución
Se denomina transformadores de distribución, generalmente los transformadores de potencia igual o inferior a 500 kVA y de tensión igual o inferior a V, tanto monofásicos como trifásicos. Sacado de:

15 NIVELES DE TENSION SEGÚN CODENSA, creg y el retie
Los sistemas de Transmisión Regional y/o Distribución Local se clasifican por niveles, en función de la tensión nominal de operación, según la siguiente definición:  Nivel 4: Sistemas con tensión mayor o igual a 57.5 kV y menor a 220 kV. Nivel 3: Sistemas con tensión mayor o igual a 30 kV y menor a 57.5 kV. Nivel 2: Sistemas con tensión mayor o igual a 1 kV y menor a 30 kV. Nivel 1: Sistemas con tensión menor a 1 kV.

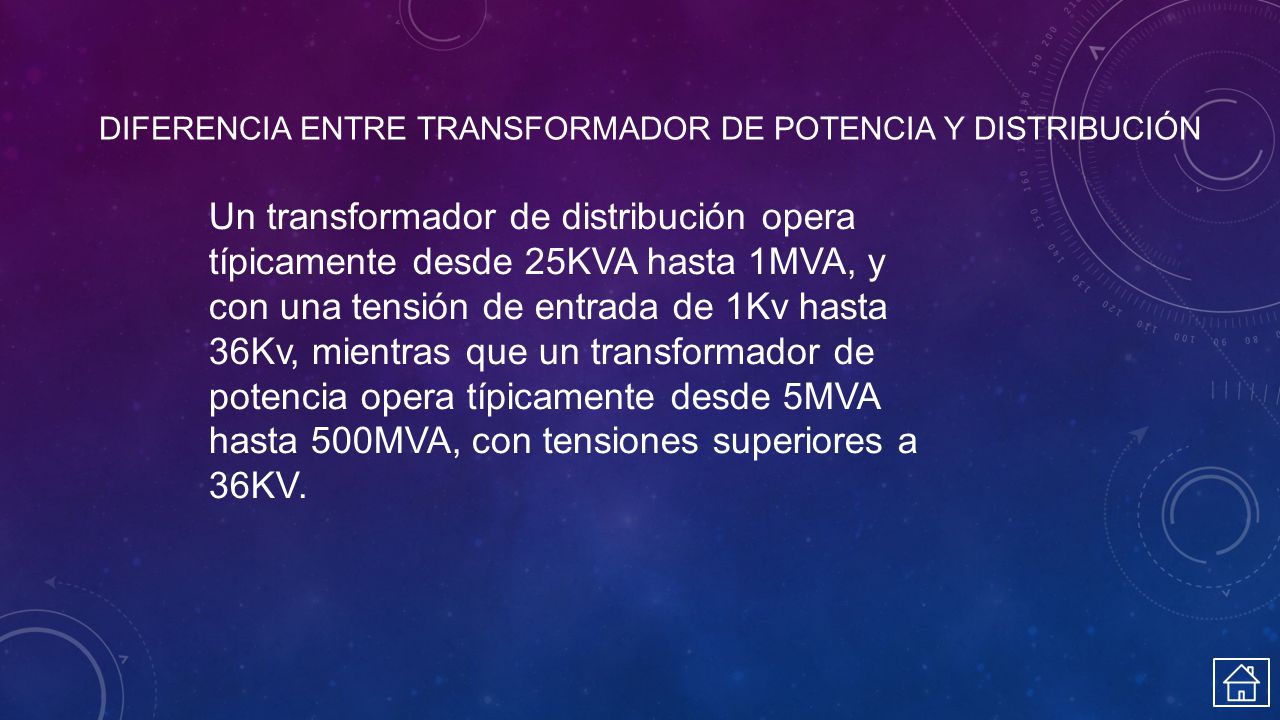

16 Diferencia entre transformador de potencia y distribución
Un transformador de distribución opera típicamente desde 25KVA hasta 1MVA, y con una tensión de entrada de 1Kv hasta 36Kv, mientras que un transformador de potencia opera típicamente desde 5MVA hasta 500MVA, con tensiones superiores a 36KV.

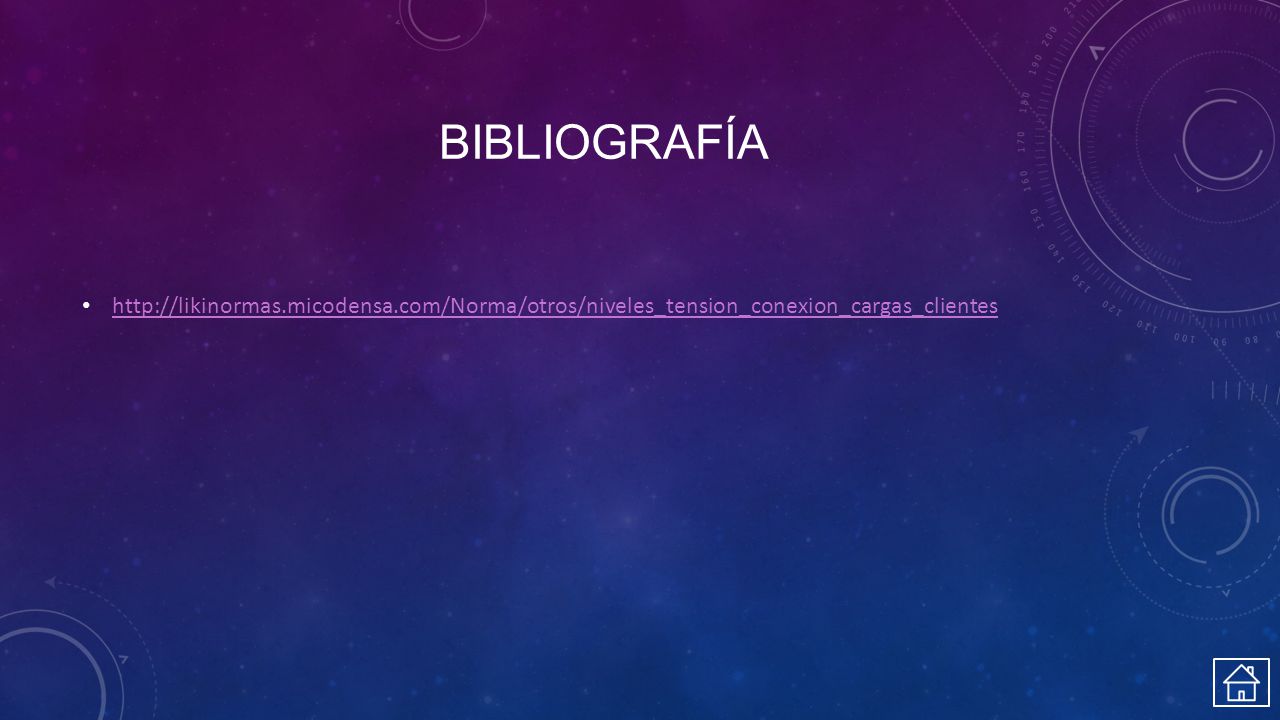

17 bibliografía

18 GRACIAS
