1 Diseño e implementación de soluciones de Dispositivos Conectados para Pequeñas y Medianas Empresas

2 Dispositivos de almacenamiento
Capítulo 3 Dispositivos de almacenamiento

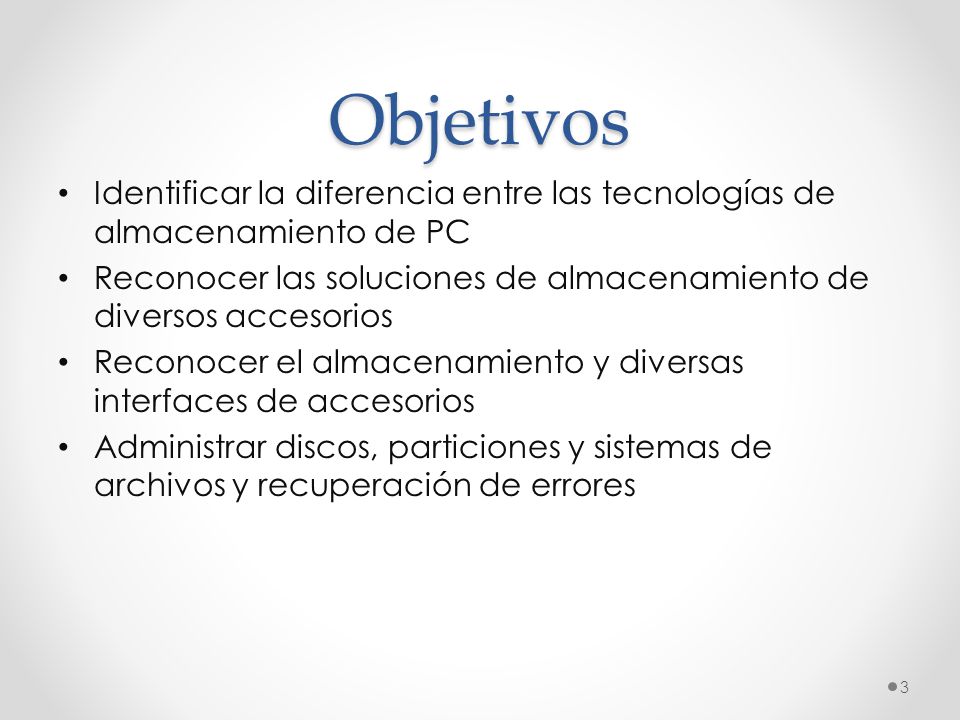

3 Objetivos Identificar la diferencia entre las tecnologías de almacenamiento de PC Reconocer las soluciones de almacenamiento de diversos accesorios Reconocer el almacenamiento y diversas interfaces de accesorios Administrar discos, particiones y sistemas de archivos y recuperación de errores

4 Tipos de dispositivos de almacenamiento
Los tipos de dispositivos de almacenamiento cubiertos que se incluyen en este capítulo son: Unidades de disco duro (interno/externo) Unidades de estado sólido (SSD) Unidades ópticas (CD/DVD) Unidades de accesorios (MMC, SD, Memory Stick, etcétera)

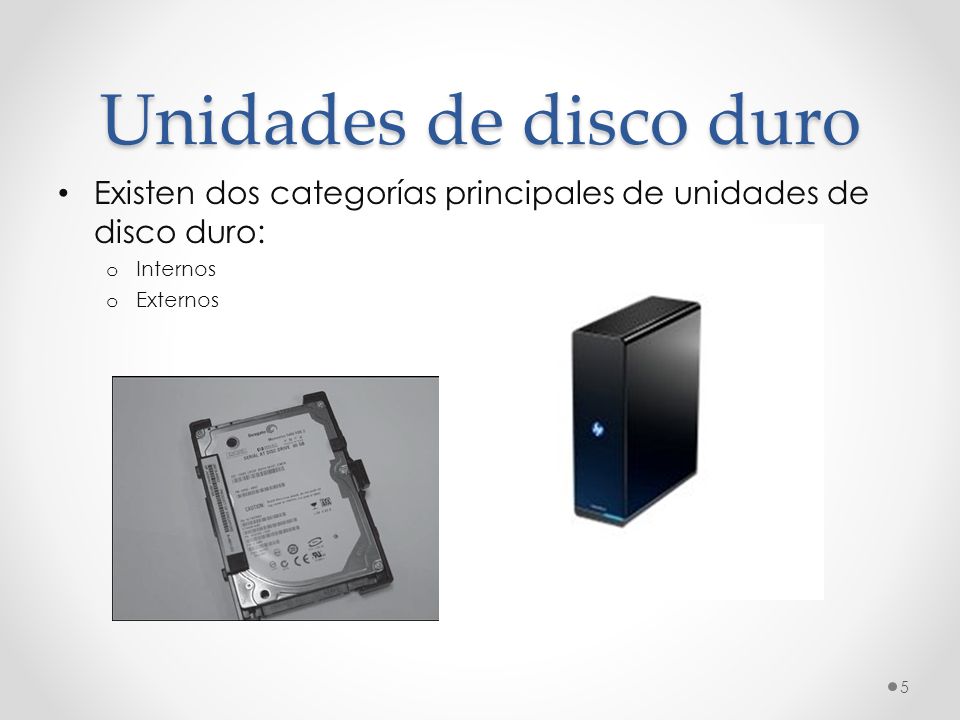

5 Unidades de disco duro Existen dos categorías principales de unidades de disco duro: Internos Externos

6 Unidades de disco duro: Internos
Una unidad de disco duro situado dentro del chasis de un sistema La capacidad de almacenamiento se mide en bytes Megabytes Gigabytes Terabytes El rendimiento se basa en: Revoluciones por minuto (RPM) Velocidad de transferencia de datos (DTR)

7 Unidades de disco duro: Instalación interna
Instalación/actualización de una unidad de disco duro interna Los beneficios incluyen: El espacio adicional para almacenamiento de datos Recuperación y almacenamiento, potencialmente más rápido, de los datos Combinación interna y externa sin complicaciones

8 Unidades de disco duro: Instalación interna
Quitar el panel lateral

9 Unidades de disco duro: Instalación interna
Extracción del panel delantero

10 Unidades de disco duro: Instalación interna
Quitar el disco duro interno existente

11 Unidades de disco duro: Instalación interna
Inserte la nueva unidad interna en la bahía de la unidad

12 Unidades de disco duro: Instalación interna
Fije el panel frontal Fije el panel lateral Confirme el reconocimiento BIOS Restaurar la copia de seguridad

13 Unidad de disco duro: Externa
Es una unidad de disco duro situada fuera del chasis de un sistema La capacidad de almacenamiento se mide en bytes Megabytes Gigabytes Terabytes El rendimiento se basa en: Velocidad de transferencia de datos (DTR)

14 Unidades de disco duro: Instalación externa
Instalación de una unidad de disco duro externa Los beneficios incluyen: El espacio adicional para almacenamiento de datos Combinación interna y externa sin complicaciones Flexibilidad en las opciones de configuración

15 Unidades de disco duro: Instalación externa
Conecte el cable de alimentación a la nueva unidad externa Conecte el cable de la unidad externa de alimentación a una toma de corriente eléctrica

16 Unidades de disco duro: Instalación externa
Conecte el cable USB a la nueva unidad externa Conecte el cable USB a un puerto USB libre en el sistema Compruebe el administrador de archivos para confirmar que la unidad es accesible

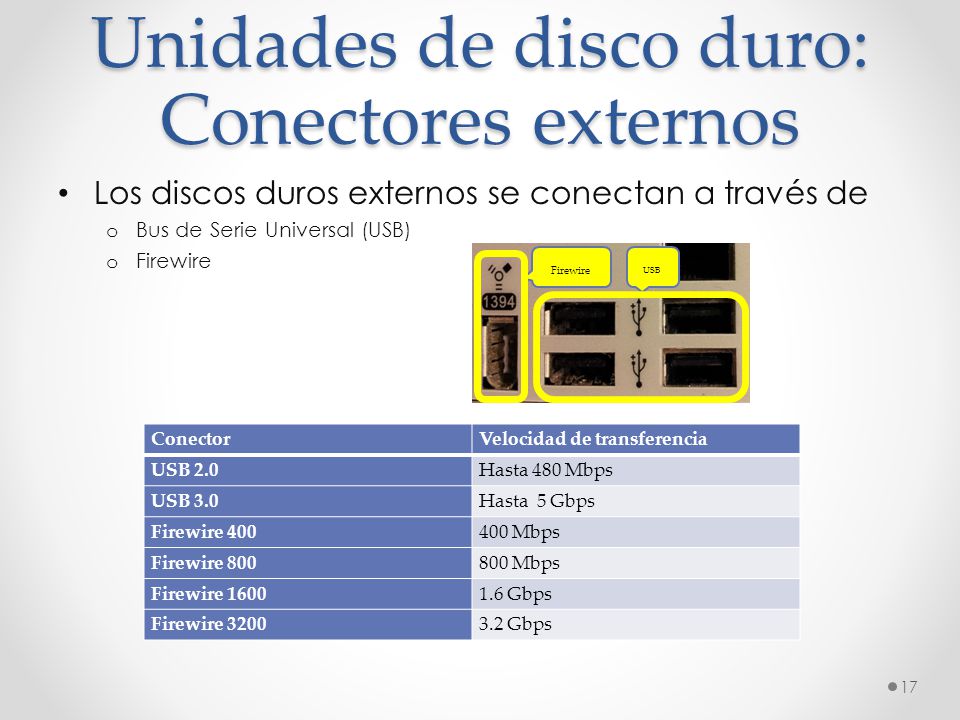

17 Unidades de disco duro: Conectores externos
Los discos duros externos se conectan a través de Bus de Serie Universal (USB) Firewire Firewire USB Conector Velocidad de transferencia USB 2.0 Hasta 480 Mbps USB 3.0 Hasta 5 Gbps Firewire 400 400 Mbps Firewire 800 800 Mbps Firewire 1600 1.6 Gbps Firewire 3200 3.2 Gbps

18 Unidades de disco duro: Interno vs externo
Una comparación de unidades de disco duro internas y externas Característica: Disco duro interno Disco duro externo Capacidad En más de 3 TB  En más de 6 TB Interfaz/Conector PATA/SATA/SCSI/SAS USB/Firewire RPM Hasta 10,000 N/A Velocidad de transferencia de información Hasta 6 Gbps Hasta 5 Gbps Portabilidad Si

19 Unidades de disco duro: Unidad de Estado Sólido (SSD)
Hecho con memoria de estado sólido no volátil No contiene partes móviles Disponible en versiones internas y externas En comparación con los discos duros tradicionales: Es silencioso Más rápido Más caro de fabricar Consume menos energía

20 Unidades de disco duro: Unidad de Estado Sólido (SSD)
Las unidades de estado sólido (SSD) pueden encontrarse en: Tablets Reproductores de música portátiles Smartphones Algunos portátiles

21 Unidades de disco duro: Unidad de Estado Sólido (SSD)
Ejemplo de su consumo de energía Unidad Consumo de energía SDD – OCZ 240 GB SATA Activo: 2 W Inactivo: 0.5 W Interno WD HDD 500 GB SATA Activo: 3.6 W Inactivo: 2.1 W

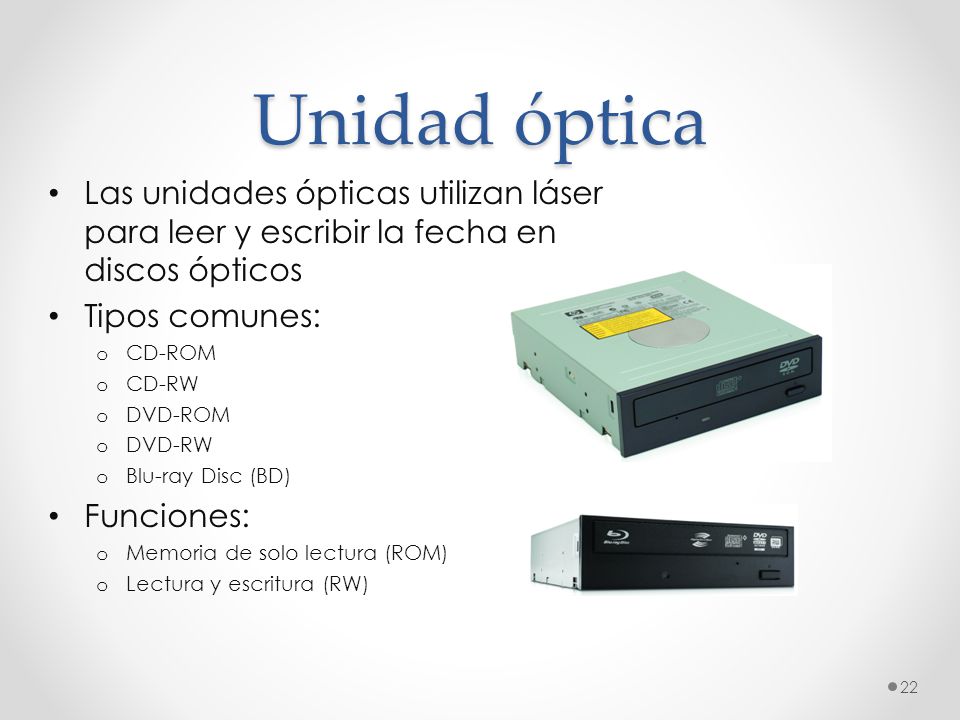

22 Unidad óptica Las unidades ópticas utilizan láser para leer y escribir la fecha en discos ópticos Tipos comunes: CD-ROM CD-RW DVD-ROM DVD-RW Blu-ray Disc (BD) Funciones: Memoria de solo lectura (ROM) Lectura y escritura (RW)

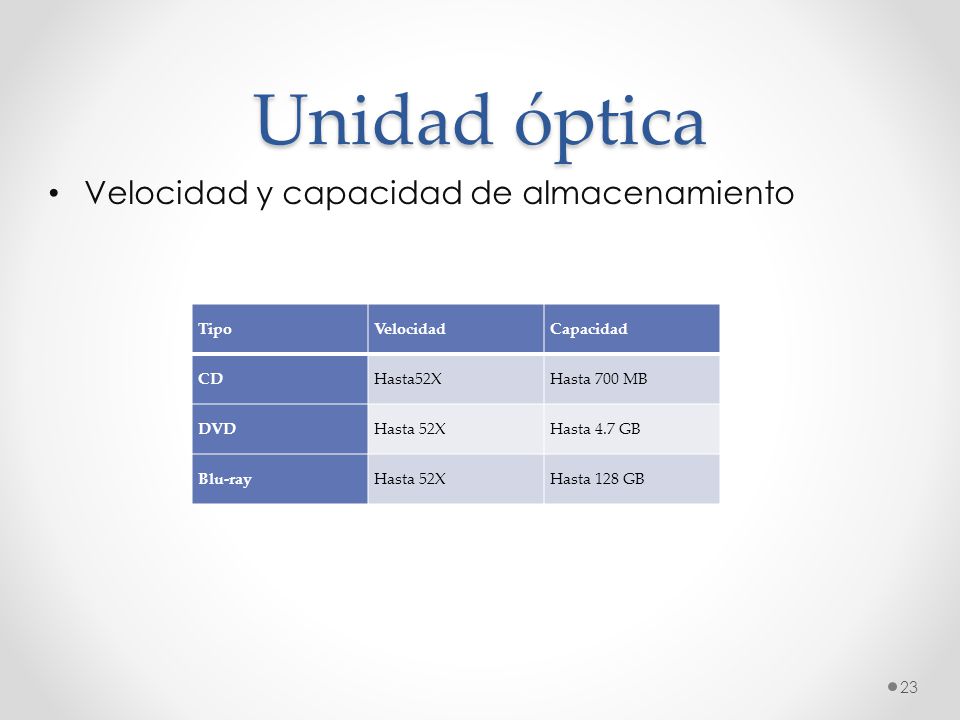

23 Unidad óptica Velocidad y capacidad de almacenamiento Tipo Velocidad
CD Hasta52X Hasta 700 MB DVD Hasta 52X Hasta 4.7 GB Blu-ray Hasta 128 GB

24 Unidad óptica: Instalación
Extracción de la unidad óptica existente

25 Unidad óptica: Instalación
Inserte la nueva unidad óptica en la bahía de la unidad

26 Accesorios de almacenamiento
Tarjeta Multimedia(MMC, por sus siglas en inglés) Smart Media Secure Digital (SD) Tarjeta Compact Flash Memory Stick Unidad flash USB

27 Accesorios de almacenamiento Secure Digital (SD)
Familias más comunes de SD Capacidad estándar SD (SDSC) SD de alta capacidad (SDHC) SD de capacidad extendida (SDXC) Varios tamaños Estándar SD (1.25” x 1”) MiniSD (.8” x .8”) MicroSD (.6” x .4”) Familia Mínimo Máximo SDSC 1 MB 4 GB SDHC 32 GB SDXC 2 TB

28 Accesorios de almacenamiento
Tarjeta Compact Flash Memory Stick Unidad flasch USB

29 Conexión de dispositivos de almacenamiento
Tipos comunes de interfaz de almacenamiento: Accesorio de tecnología avanzada en paralelo (PATA) Accesorio de tecnología avanzada en serie (SATA) Interfaz de sistema para pequeñas empresas (SCSI) Bus de serie universal (USB) FireWire Utilizado por: Unidades de disco duro internas Discos duros externos Unidades de estado sólido Unidades ópticas Unidades Flash USB

30 Tipos de interfaz de almacenamiento
Accesorio de tecnología avanzada en paralelo (PATA) Desarrollo basado en la electrónica de unidad integrada (IDE) Accesorio de tecnología avanzada en serie (SATA) Mejoras sobre la PATA en la transferencia de datos y en el tamaño de estos Permite grandes discos duros y unidades ópticas para conectarse Actualmente en tres versiones: SATA 1 – hasta 1,5 Gbps SATA 2 – hasta 3,0 Gbps SATA 3 – hasta 6,0 Gbps Interfaz de sistema para pequeñas empresas (SCSI) Es un conjunto de normas que proporcionan conectividad de interfaz para dispositivos Serial SCSI (SAS) Mayor ancho de banda Ciclo de trabajo más largo

31 Partición de discos duros
Particionamiento La creación de áreas de almacenamiento separado en una sola unidad física de disco duro Partición Una unidad lógica Partición primaria Cada unidad de disco duro requiere, al menos, una partición primaria inicial Partición activa La partición de un disco duro donde se encuentran los archivos de arranque Partición extendida Una partición de la unidad de disco que puede ser dividida en varias unidades lógicas Unidad lógica Una porción definida de almacenamiento de información en una partición extendida

32 Particionamiento

33 Particionamiento Formatos de archivo del sistema
Tabla de asignación de archivos (FAT) Tabla de asignación de archivos de 32 bits (FAT32) Sistema de archivos de nueva tecnología (NTFS)

34 Particionamiento

35 Desfragmentar Fragmentación Desfragmentar
Es la división de los datos en múltiples pedazos para colocarlos en diferentes áreas de la unidad del disco duro Desfragmentar El acto de colocar los bits de datos relacionados juntos en una unidad de disco duro

36 Resumen En este capítulo, aprendió sobre:
Tecnologías de almacenamiento de la PC Soluciones de accesorios de almacenamiento Interfaces de almacenamiento y accesorios La importancia de la administración de discos, particiones y sistemas de archivo y recuperación de fallas
