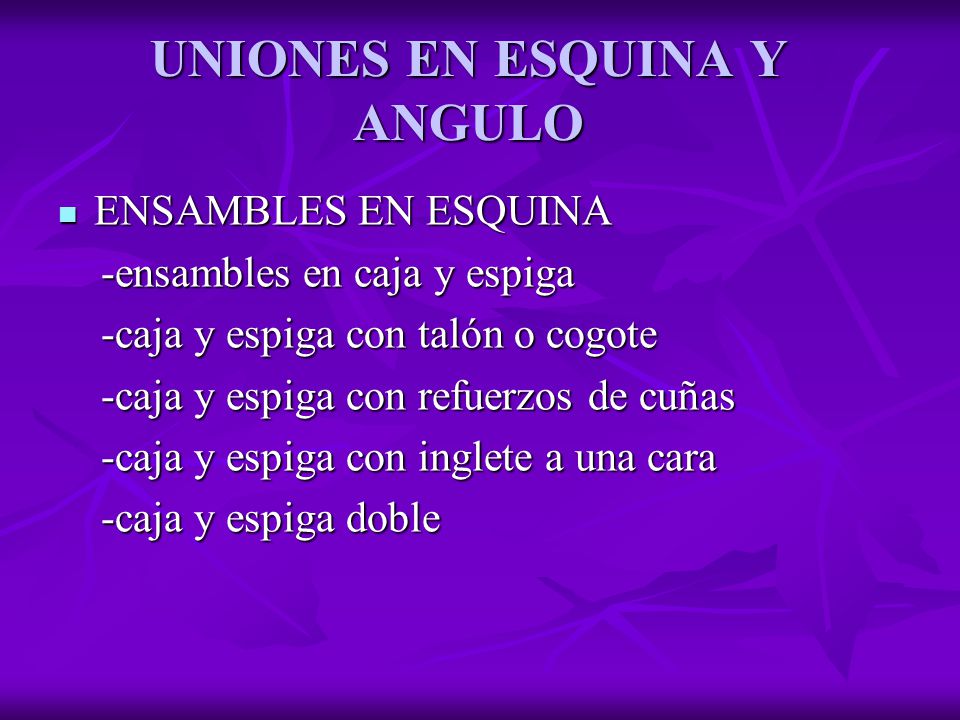

2 UNIONES EN ESQUINA Y ANGULO
ENSAMBLES EN ESQUINA -ensambles en caja y espiga -caja y espiga con talón o cogote -caja y espiga con refuerzos de cuñas -caja y espiga con inglete a una cara -caja y espiga doble

3

4 Emboquillado A media madera Inglete con clavijas Inglete con llave Inglete con lengüeta y con lengüeta oculta

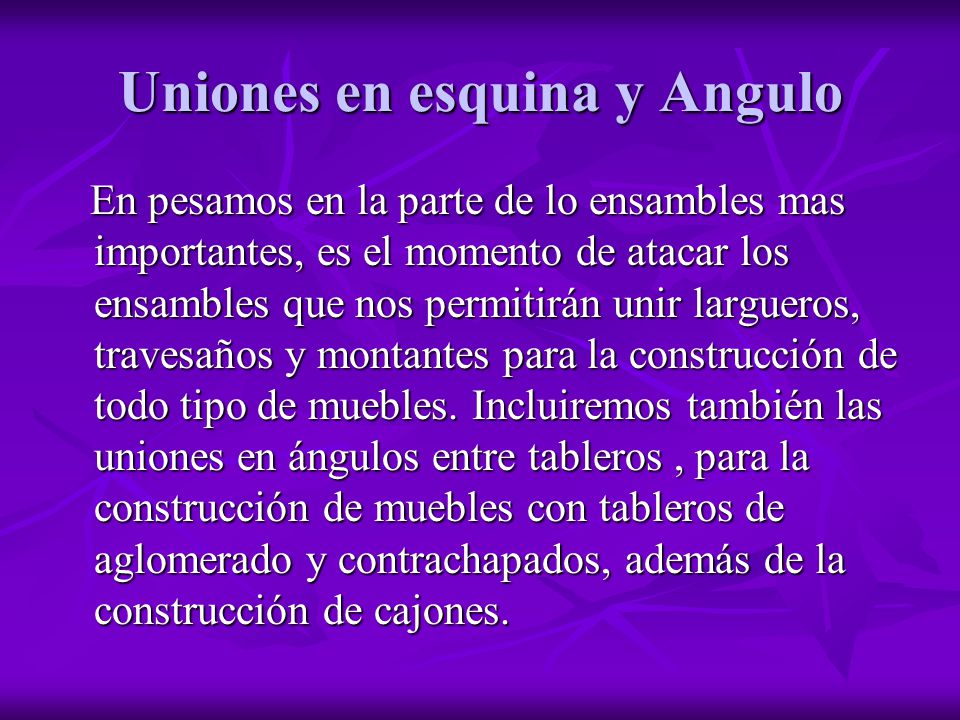

5 Uniones en esquina y Angulo
En pesamos en la parte de lo ensambles mas importantes, es el momento de atacar los ensambles que nos permitirán unir largueros, travesaños y montantes para la construcción de todo tipo de muebles. Incluiremos también las uniones en ángulos entre tableros , para la construcción de muebles con tableros de aglomerado y contrachapados, además de la construcción de cajones.

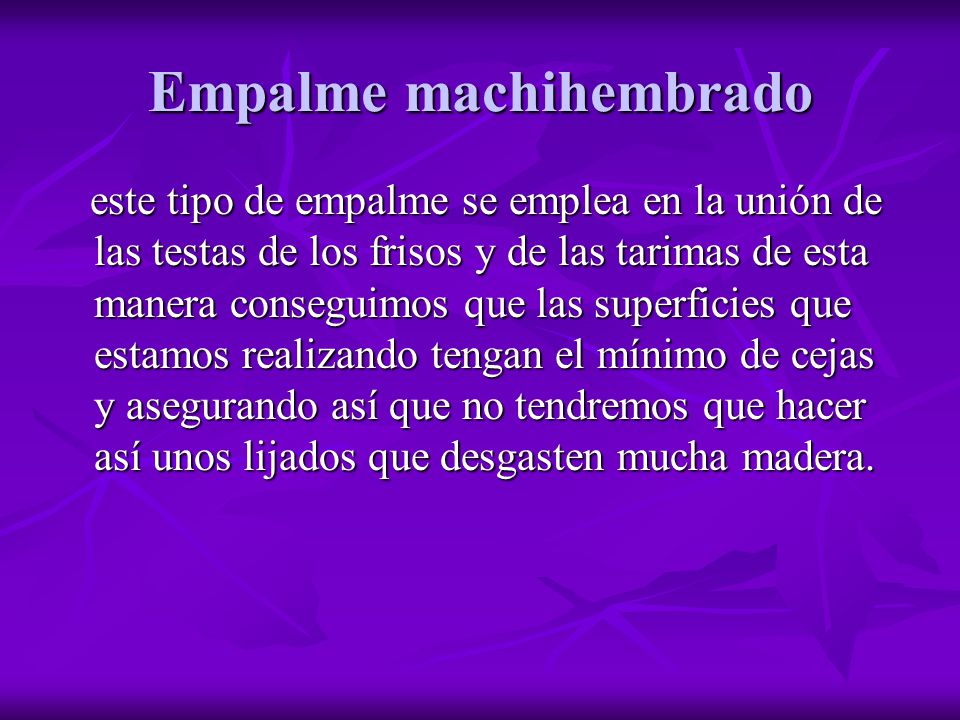

6 Empalme machihembrado
este tipo de empalme se emplea en la unión de las testas de los frisos y de las tarimas de esta manera conseguimos que las superficies que estamos realizando tengan el mínimo de cejas y asegurando así que no tendremos que hacer así unos lijados que desgasten mucha madera.

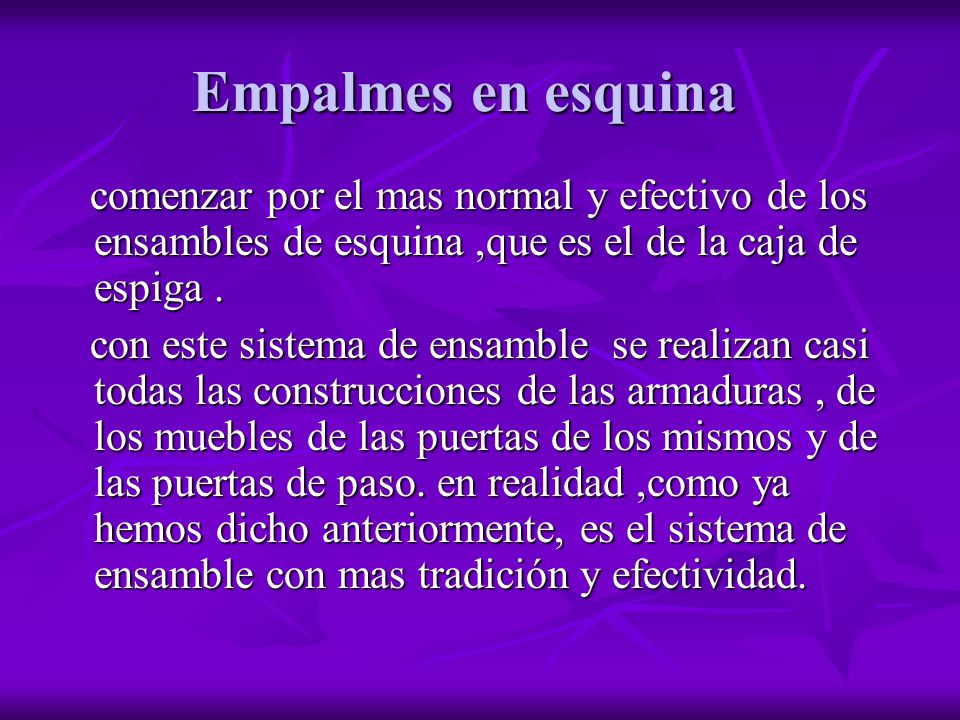

7 Empalmes en esquina comenzar por el mas normal y efectivo de los ensambles de esquina ,que es el de la caja de espiga . con este sistema de ensamble se realizan casi todas las construcciones de las armaduras , de los muebles de las puertas de los mismos y de las puertas de paso. en realidad ,como ya hemos dicho anteriormente, es el sistema de ensamble con mas tradición y efectividad.

8

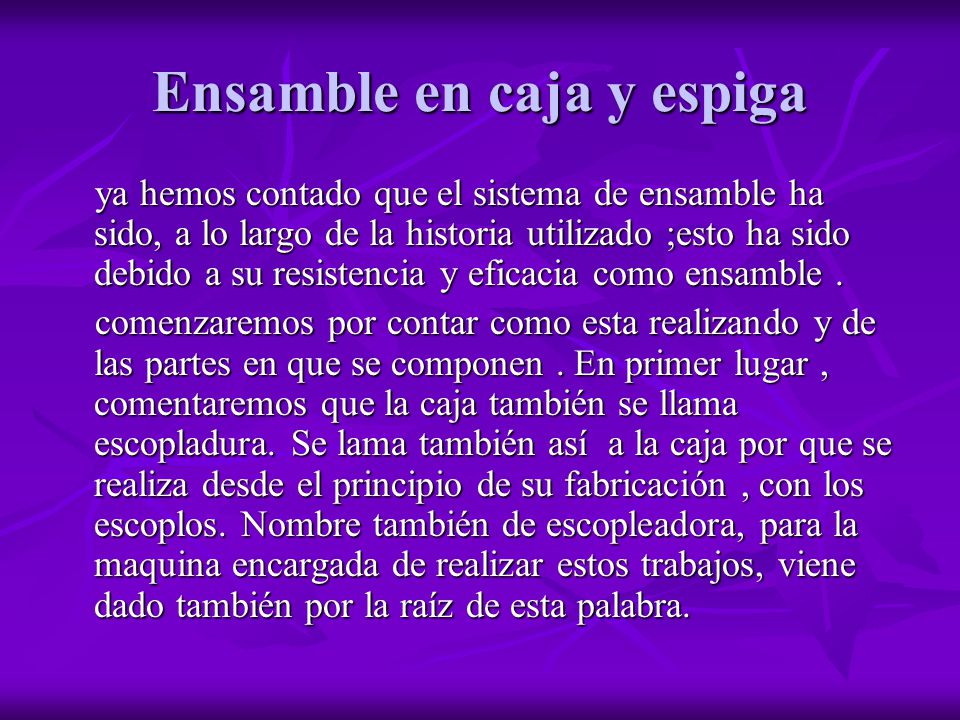

9 Ensamble en caja y espiga
ya hemos contado que el sistema de ensamble ha sido, a lo largo de la historia utilizado ;esto ha sido debido a su resistencia y eficacia como ensamble . comenzaremos por contar como esta realizando y de las partes en que se componen . En primer lugar , comentaremos que la caja también se llama escopladura. Se lama también así a la caja por que se realiza desde el principio de su fabricación , con los escoplos. Nombre también de escopleadora, para la maquina encargada de realizar estos trabajos, viene dado también por la raíz de esta palabra.

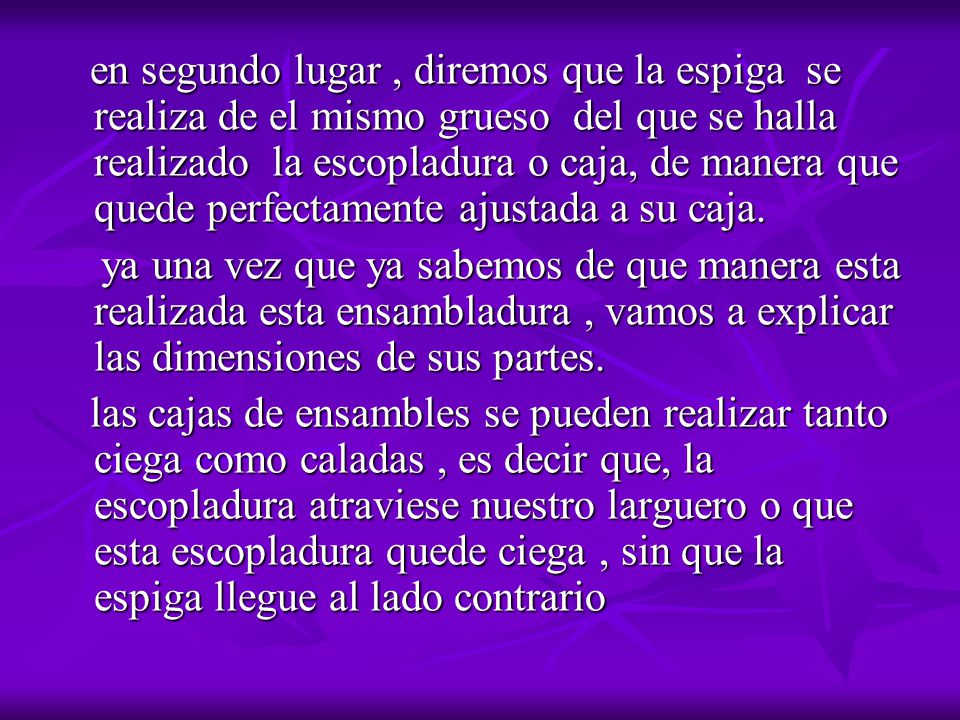

10 en segundo lugar , diremos que la espiga se realiza de el mismo grueso del que se halla realizado la escopladura o caja, de manera que quede perfectamente ajustada a su caja. ya una vez que ya sabemos de que manera esta realizada esta ensambladura , vamos a explicar las dimensiones de sus partes. las cajas de ensambles se pueden realizar tanto ciega como caladas , es decir que, la escopladura atraviese nuestro larguero o que esta escopladura quede ciega , sin que la espiga llegue al lado contrario

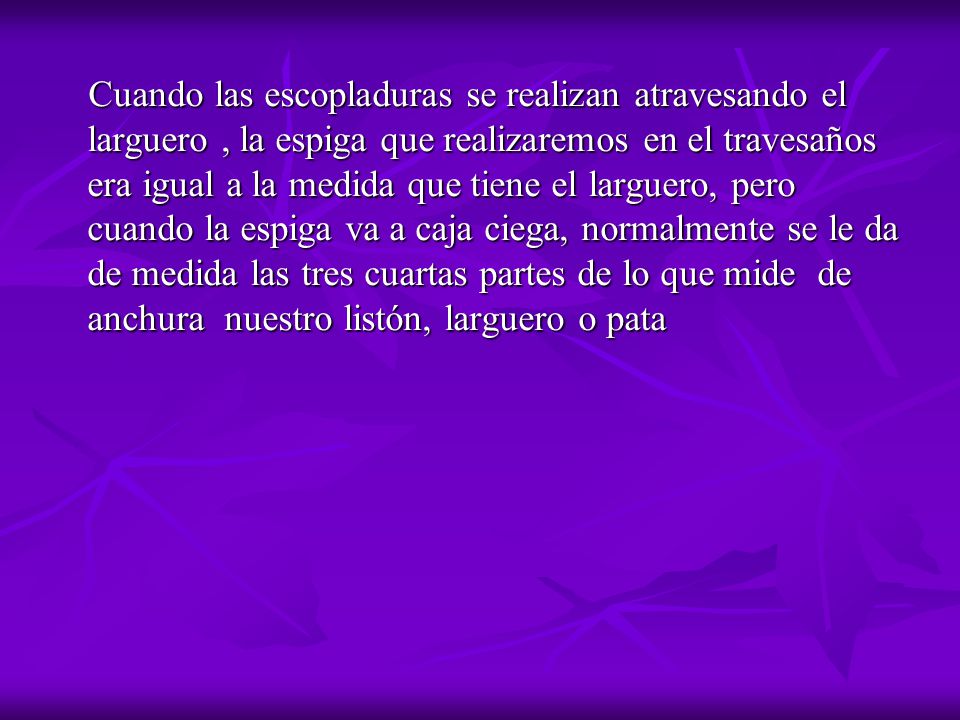

11 Cuando las escopladuras se realizan atravesando el larguero , la espiga que realizaremos en el travesaños era igual a la medida que tiene el larguero, pero cuando la espiga va a caja ciega, normalmente se le da de medida las tres cuartas partes de lo que mide de anchura nuestro listón, larguero o pata

12

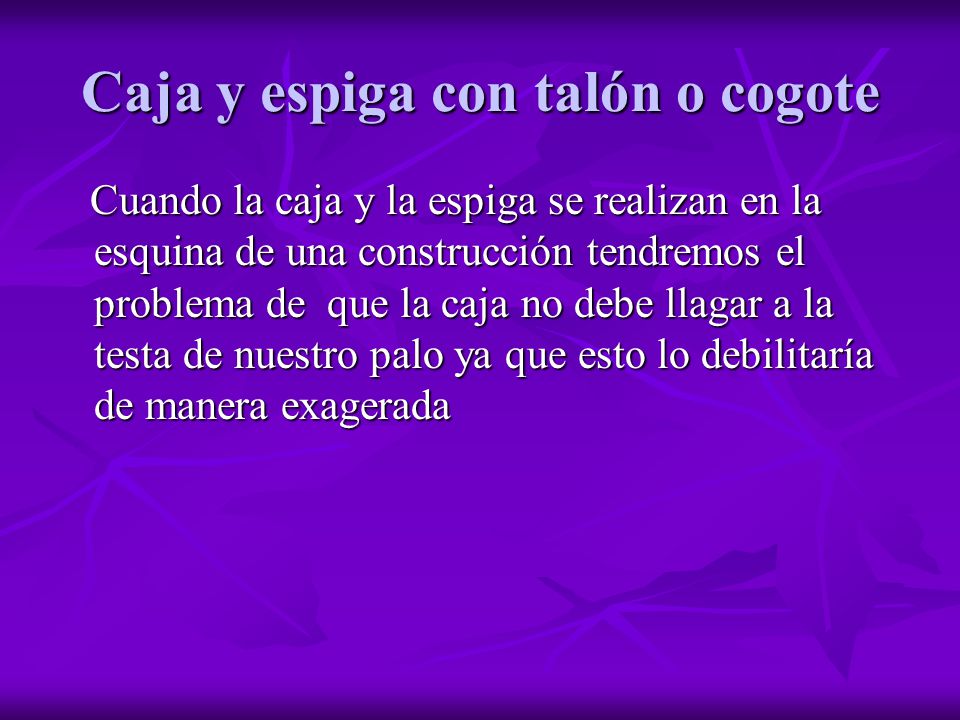

13 Caja y espiga con talón o cogote
Cuando la caja y la espiga se realizan en la esquina de una construcción tendremos el problema de que la caja no debe llagar a la testa de nuestro palo ya que esto lo debilitaría de manera exagerada

14 Caja y espiga con refuerzo de cuñas
cuando realizamos las escopladuras de caja calada normalmente se refuerzan estas juntas por medio de unas cuñas que ponemos en unas grietas hechas previamente con el serrucho o el formón a la espiga, de manera que, cuando terminemos de meter la espiga en la caja y asoma la testa de nuestra espiga con las dos ranuras, por el otro lado del larguero, prosederemos a insertar las cuñas encoladas en los cortes realizados anteriormente.

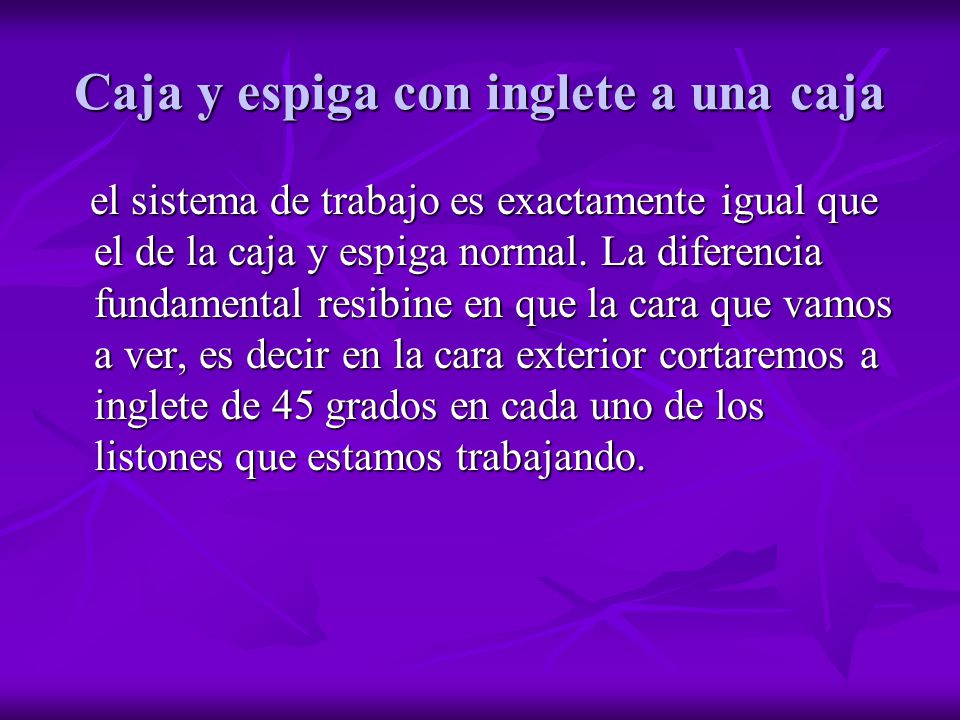

15 Caja y espiga con inglete a una caja
el sistema de trabajo es exactamente igual que el de la caja y espiga normal. La diferencia fundamental resibine en que la cara que vamos a ver, es decir en la cara exterior cortaremos a inglete de 45 grados en cada uno de los listones que estamos trabajando.

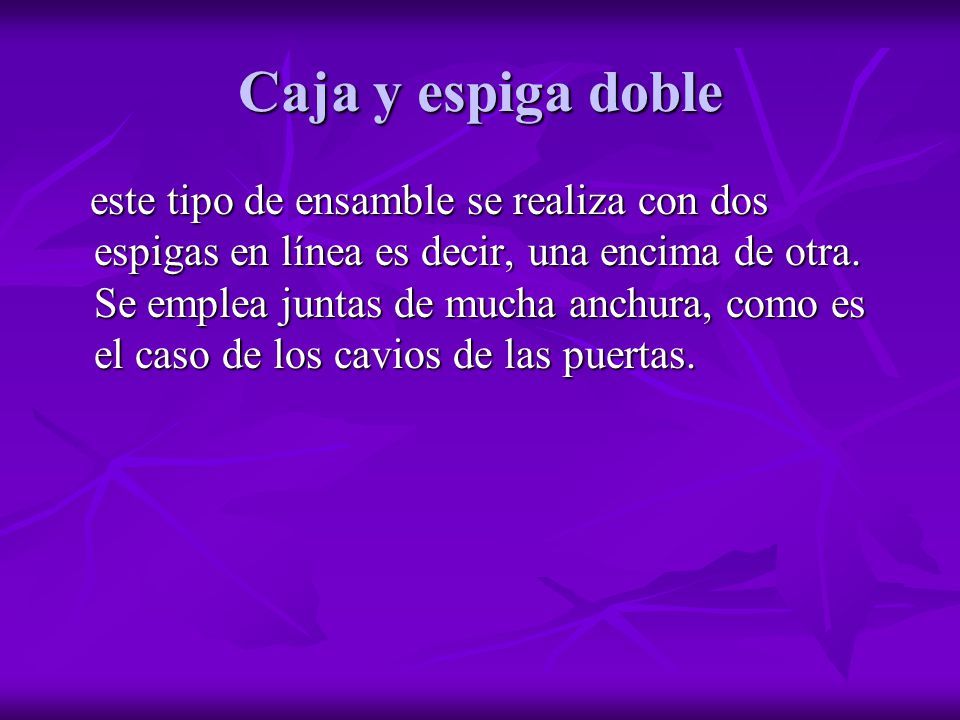

16 Caja y espiga doble este tipo de ensamble se realiza con dos espigas en línea es decir, una encima de otra. Se emplea juntas de mucha anchura, como es el caso de los cavios de las puertas.

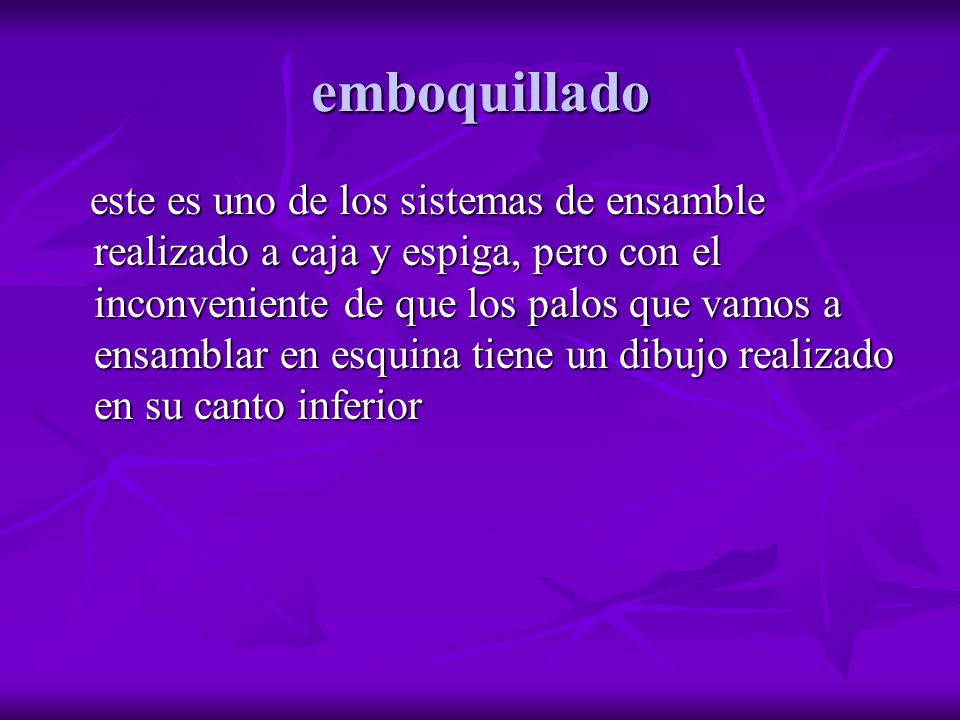

17 emboquillado este es uno de los sistemas de ensamble realizado a caja y espiga, pero con el inconveniente de que los palos que vamos a ensamblar en esquina tiene un dibujo realizado en su canto inferior

18 A media madera es uno de los sistemas de junta mas sencillos de realizar. Su inconveniente principal es su poca solidez. Normalmente debemos reforzarlo con tornillos, con espigas de madera o bien,. Con tarugos.
