1 HowTo:WifiSegmentadas

2 NETGEAR: Business Solutions For Any Size Customer Switching Storage Wireless Security HOY : HowTo:Wifi Segmentadas

3 Introduccion WiFi Segmentado HowTo: Implementacion Wifi Segmentado Novedades y promociones Agenda

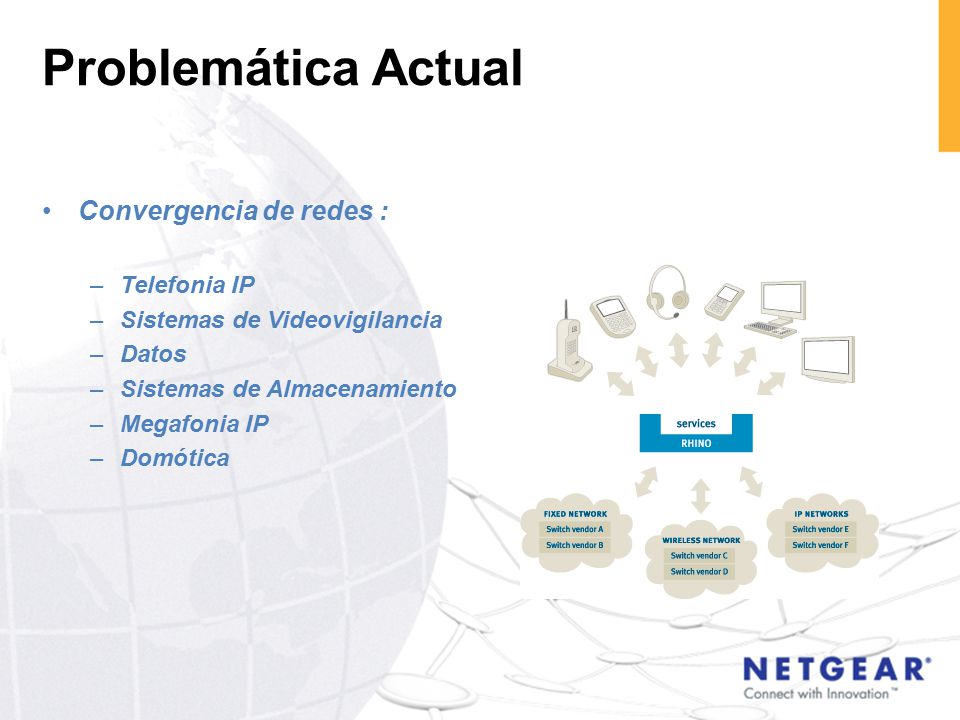

4 Problemática Actual Convergencia de redes : –Telefonia IP –Sistemas de Videovigilancia –Datos –Sistemas de Almacenamiento –Megafonia IP –Domótica

5 Nuevas oportunidades de negocio IP TelefoniaVideoSeguridadDatos

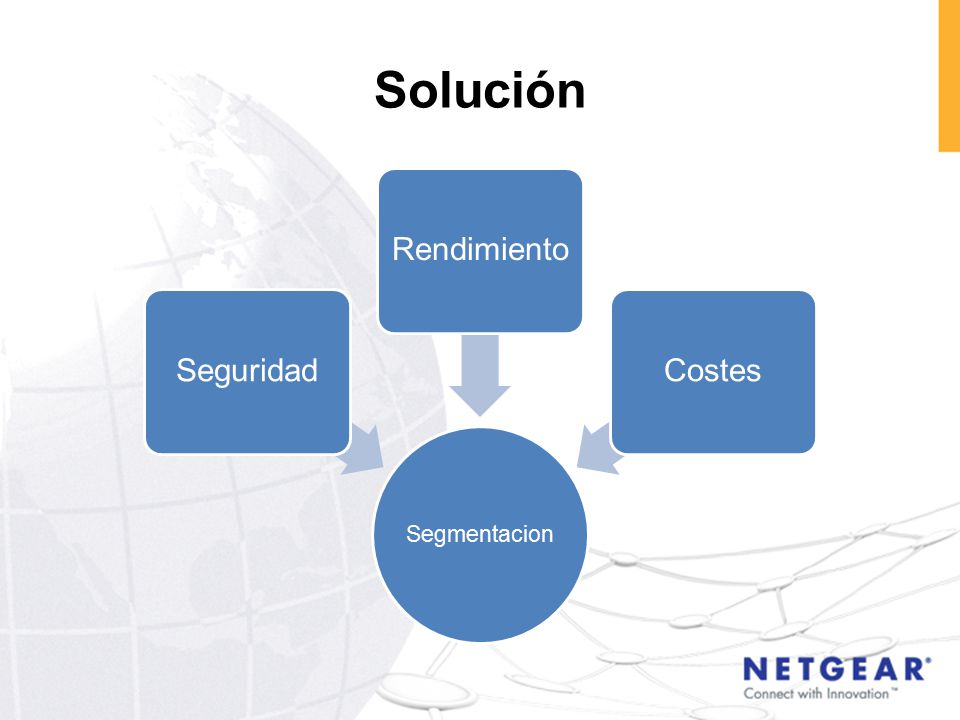

6 Solución Segmentacion SeguridadRendimientoCostes

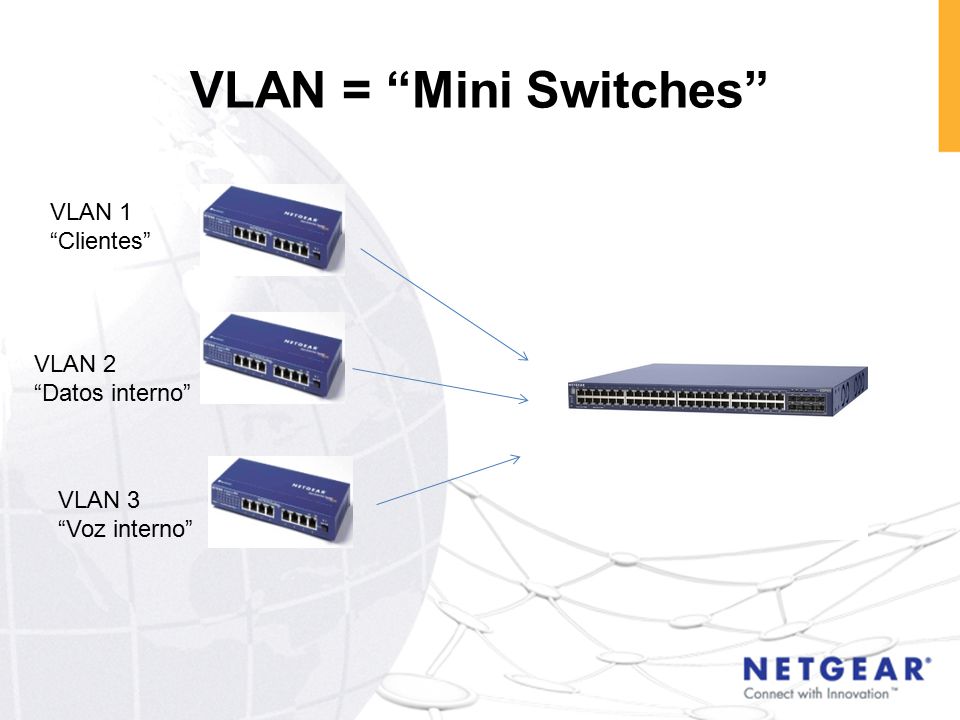

7 VLAN = “Mini Switches” VLAN 1 “Clientes” VLAN 2 “Datos interno” VLAN 3 “Voz interno”

8

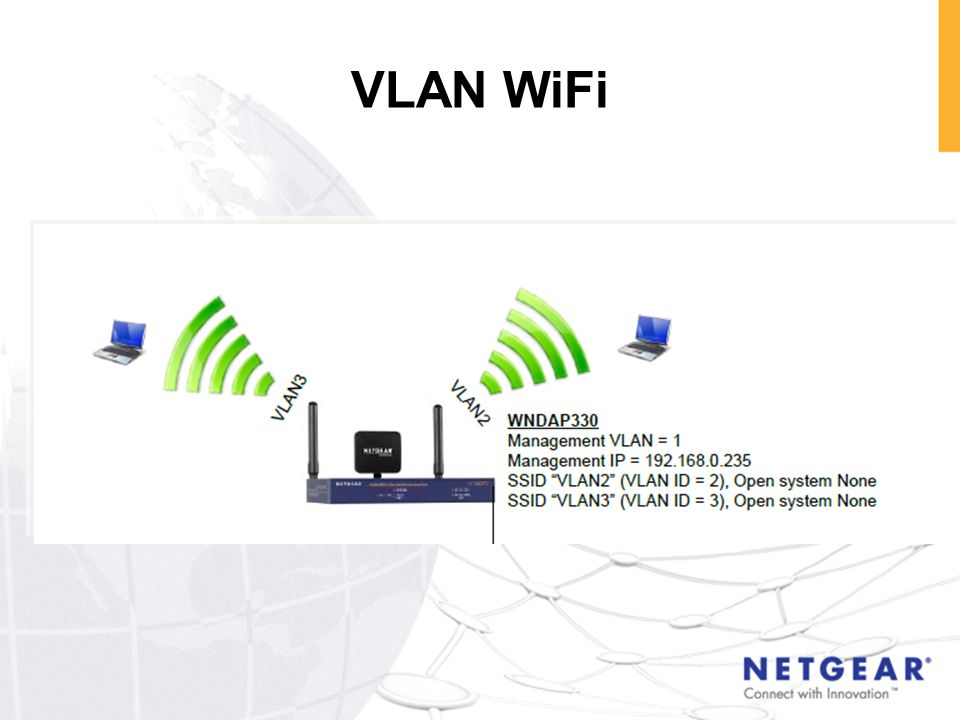

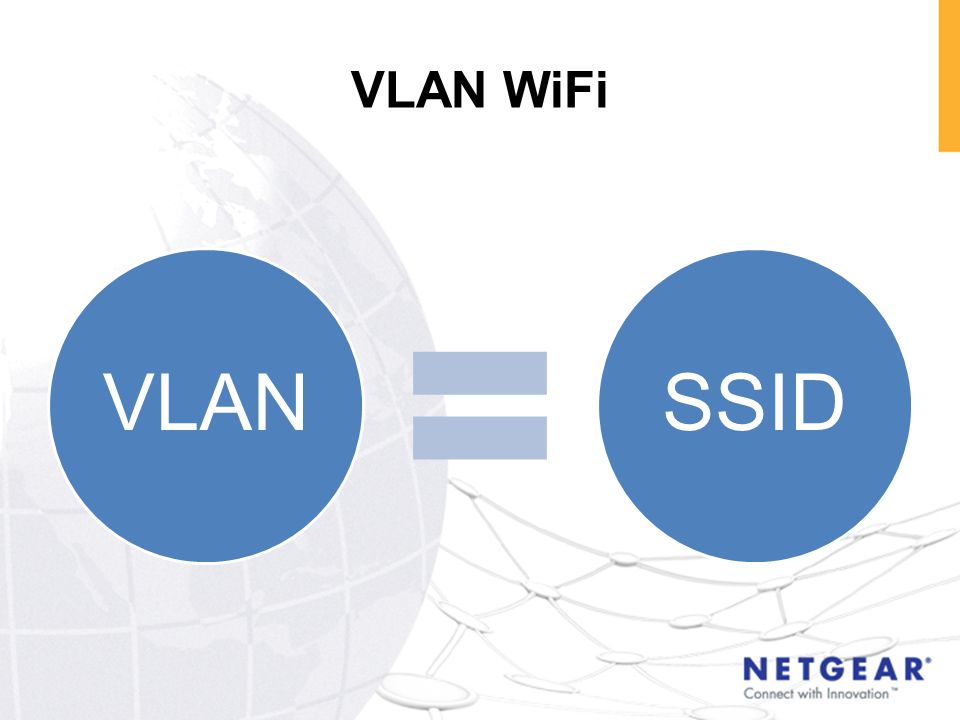

9 VLAN WiFi VLANSSID

10 VLAN WiFi

11 Segmentacion LANs : Soluciones 1-55-2020-100 100-200 200+ Avanzada Básica Intermedia

12 Productos Wifi segmentado Professional High-end Controller WFS709TPWG302WG103WAG102WNDAP350WNAP210/WNAP320 a/b/ga/b/g/n Controlador Alta calidad Profesional Profesional WC7520

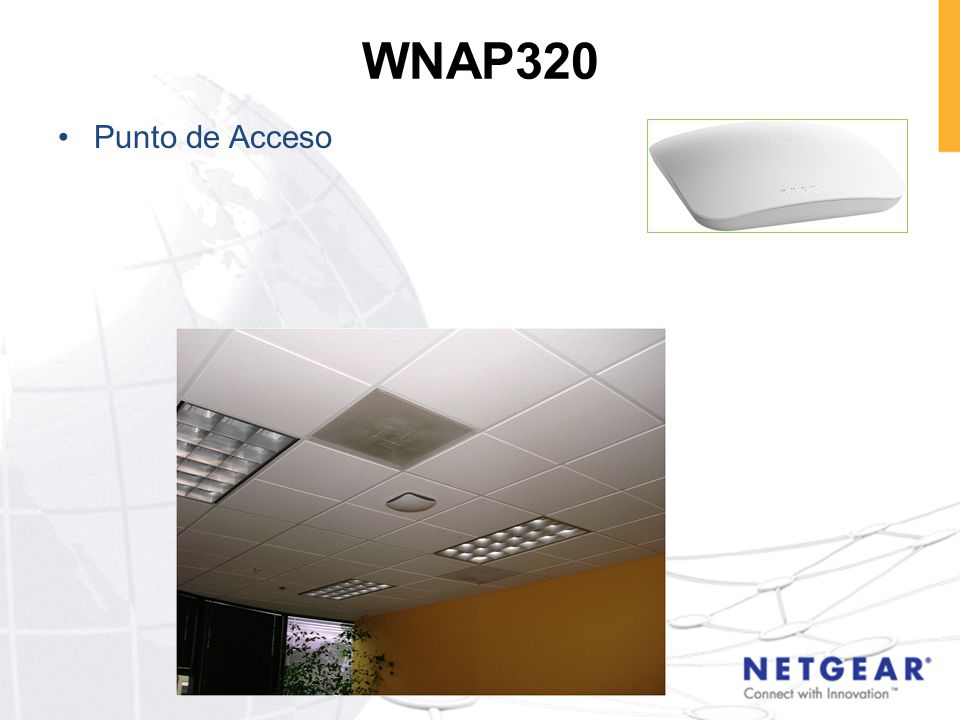

13 WNAP320 Punto de Acceso *** NETGEAR CONFIDENTIAL ***

14

15 Esquema de conexion

16 Configuracion Switching Creacion de VLAN Asignacion de puertos a VLAN Port PVID Configuracion AP Creacion de WiFi con SSID Configuracion puerto trunk Pasos configuración

17

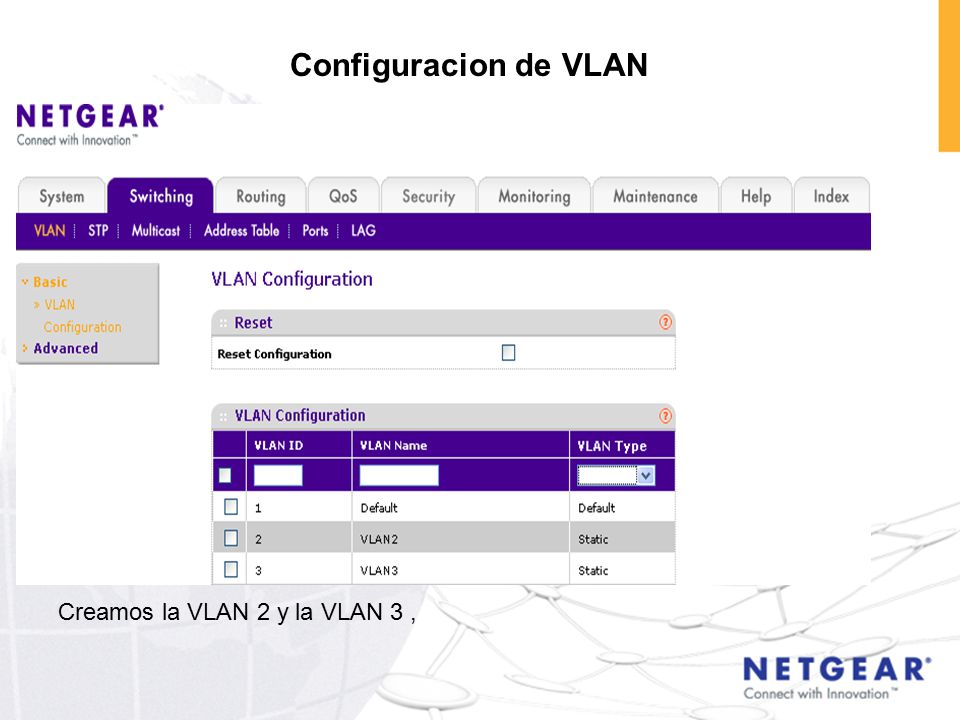

18 Configuracion de VLAN Creamos la VLAN 2 y la VLAN 3,

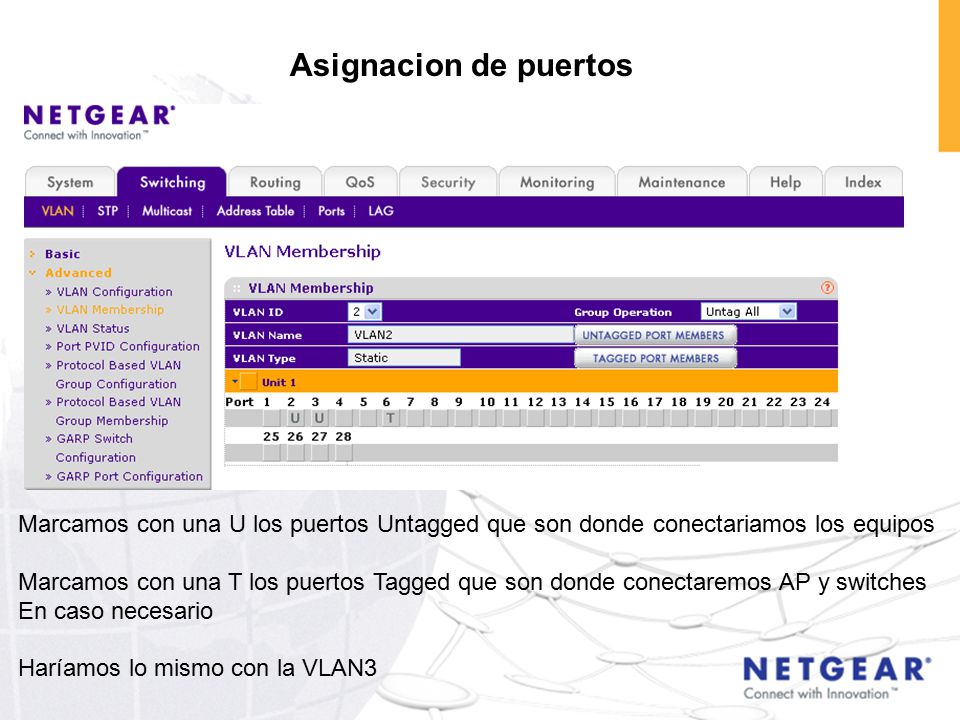

19 Asignacion de puertos Marcamos con una U los puertos Untagged que son donde conectariamos los equipos Marcamos con una T los puertos Tagged que son donde conectaremos AP y switches En caso necesario Haríamos lo mismo con la VLAN3

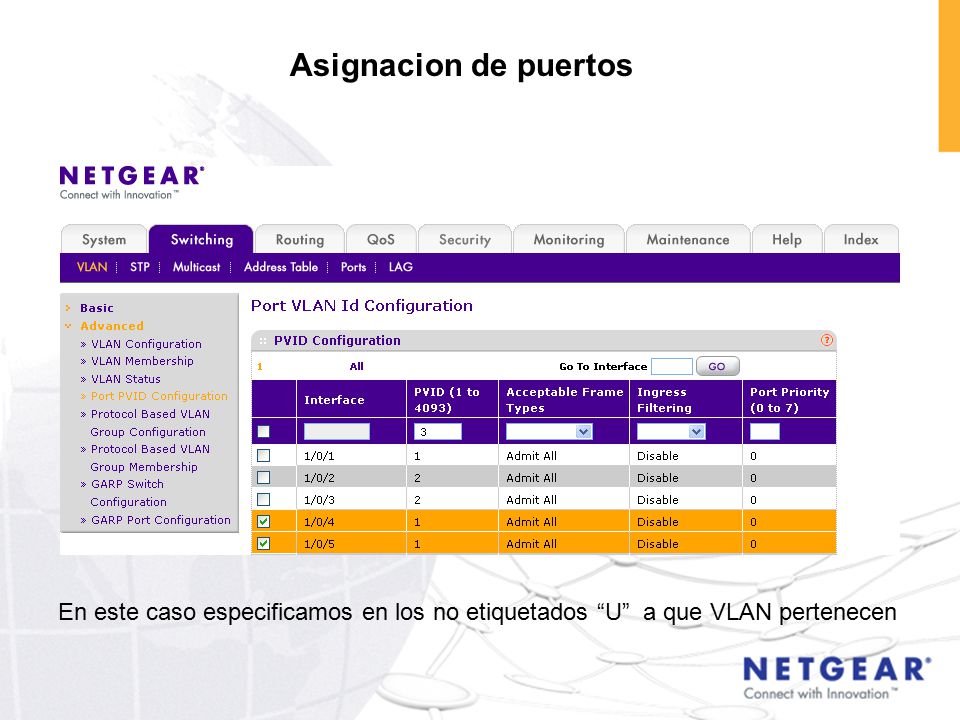

20 Asignacion de puertos En este caso especificamos en los no etiquetados “U” a que VLAN pertenecen

21

22 Creacion de VLAN y SSID Creamos un SSID y le asignamos una determinada VLAN Haríamos lo mismo para la VLAN3

23 Configuramos el puerto del switch Especificamos que la VLAN 1 es la que va sin marcar, en este caso deberíamos Comprobarlo tambien en el switch que tiene marcada la VLAN 1 como “U”

24

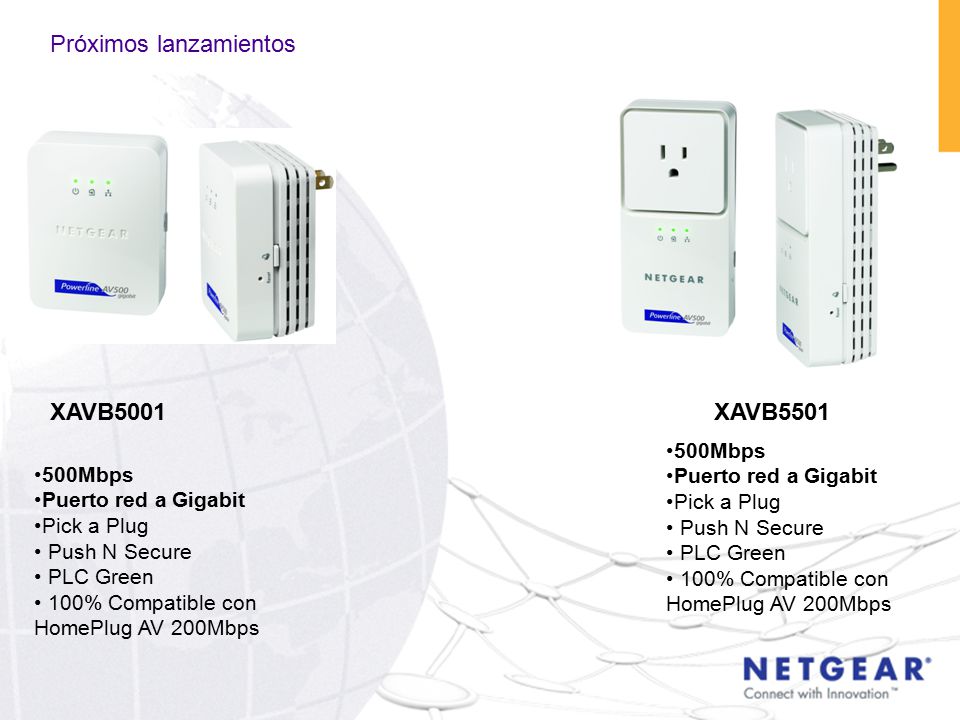

25 Próximos lanzamientos XAVB5001XAVB5501 500Mbps Puerto red a Gigabit Pick a Plug Push N Secure PLC Green 100% Compatible con HomePlug AV 200Mbps 500Mbps Puerto red a Gigabit Pick a Plug Push N Secure PLC Green 100% Compatible con HomePlug AV 200Mbps

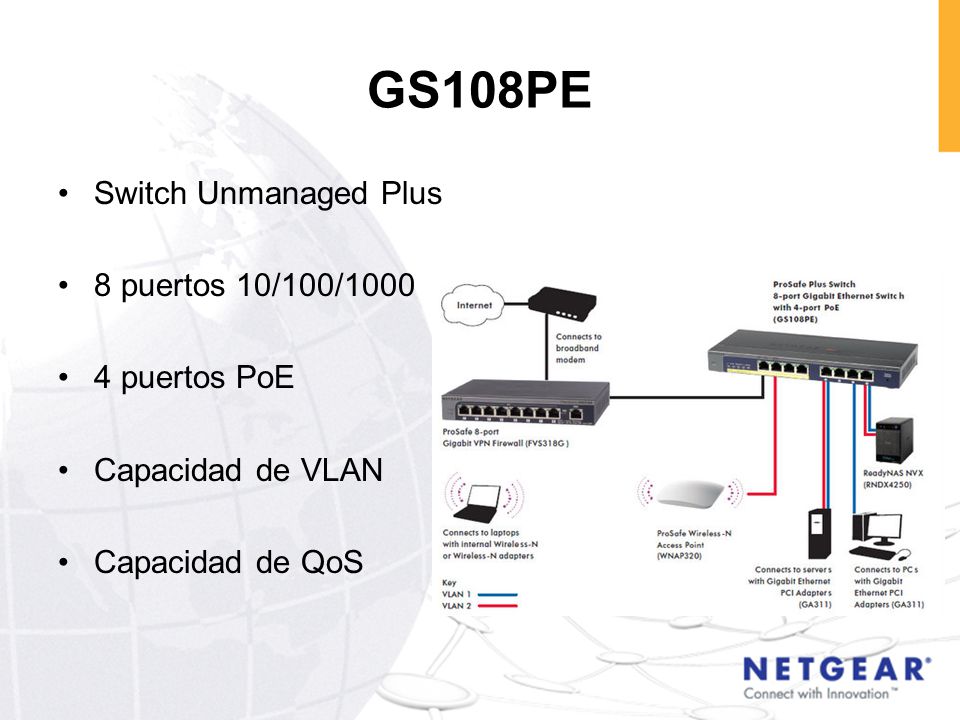

26 GS108PE Switch Unmanaged Plus 8 puertos 10/100/1000 4 puertos PoE Capacidad de VLAN Capacidad de QoS

27 Unmanaged Plus: Más control en la red Green Switch with Power savings VLAN (Port-Based or 802.1Q) –Security, resource sharing and network segmentation QoS (Port-Based or 802.1p) –Traffic prioritization Bandwidth Control –Resource restriction and allocation Troubleshooting with cable test Visibility of Network Traffic –TX, RX, and # of Error Packets Port Mirroring (one-to-one) –Monitoring and troubleshooting Switch Discovery for inventory management

28

29

30 Gracias Xavier Lleixa 933443204 677596852 xlleixa@netgear.com
