USOS E IMPORTANCIA DE LOS CABLES EN SEGURIDAD ELECTRONICA.

Presentación del tema: "USOS E IMPORTANCIA DE LOS CABLES EN SEGURIDAD ELECTRONICA."— Transcripción de la presentación:

1 USOS E IMPORTANCIA DE LOS CABLES EN SEGURIDAD ELECTRONICA

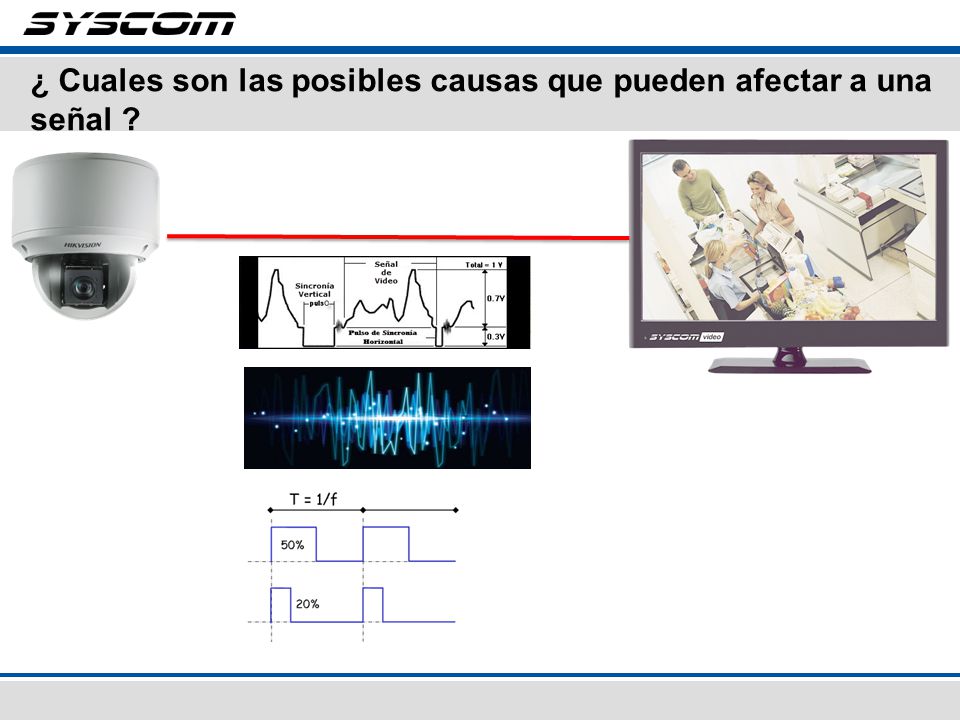

2 ¿ Cuales son las posibles causas que pueden afectar a una señal ?

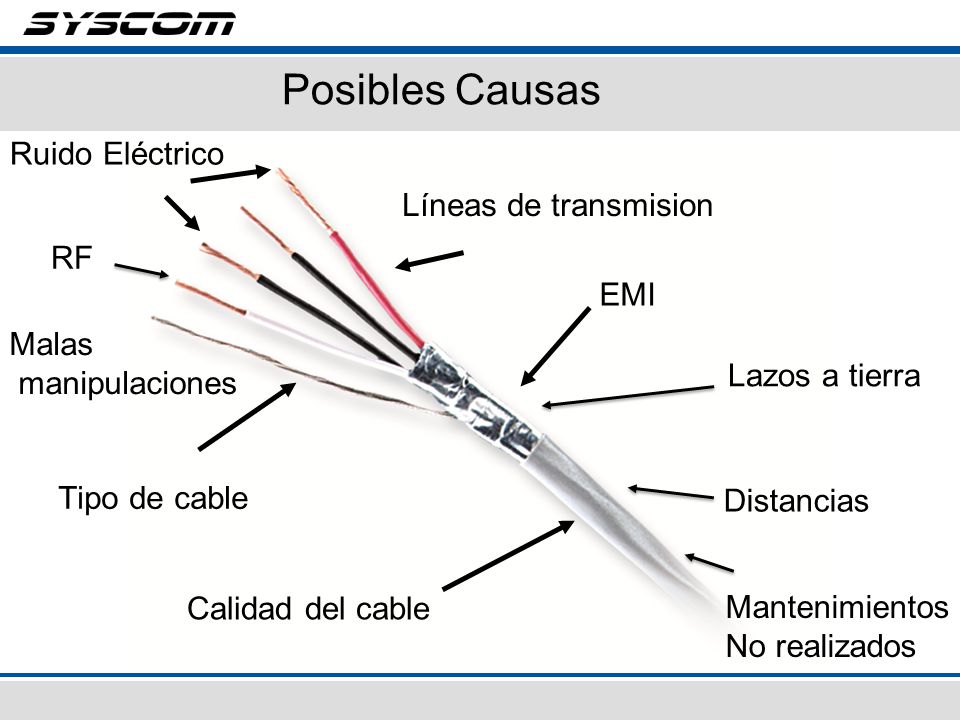

3 Posibles Causas EMI Tipo de cable Distancias Líneas de transmision Ruido Eléctrico Calidad del cable Lazos a tierra Malas manipulaciones Mantenimientos No realizados RF

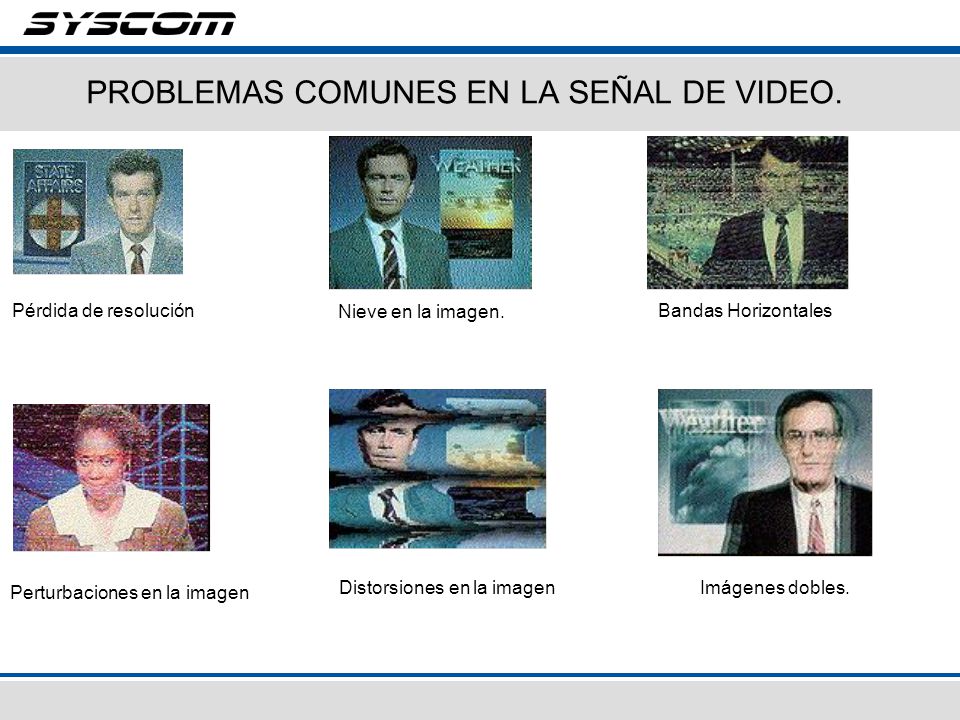

4 Pérdida de resolución Bandas Horizontales PROBLEMAS COMUNES EN LA SEÑAL DE VIDEO. Imágenes dobles. Nieve en la imagen. Perturbaciones en la imagen Distorsiones en la imagen

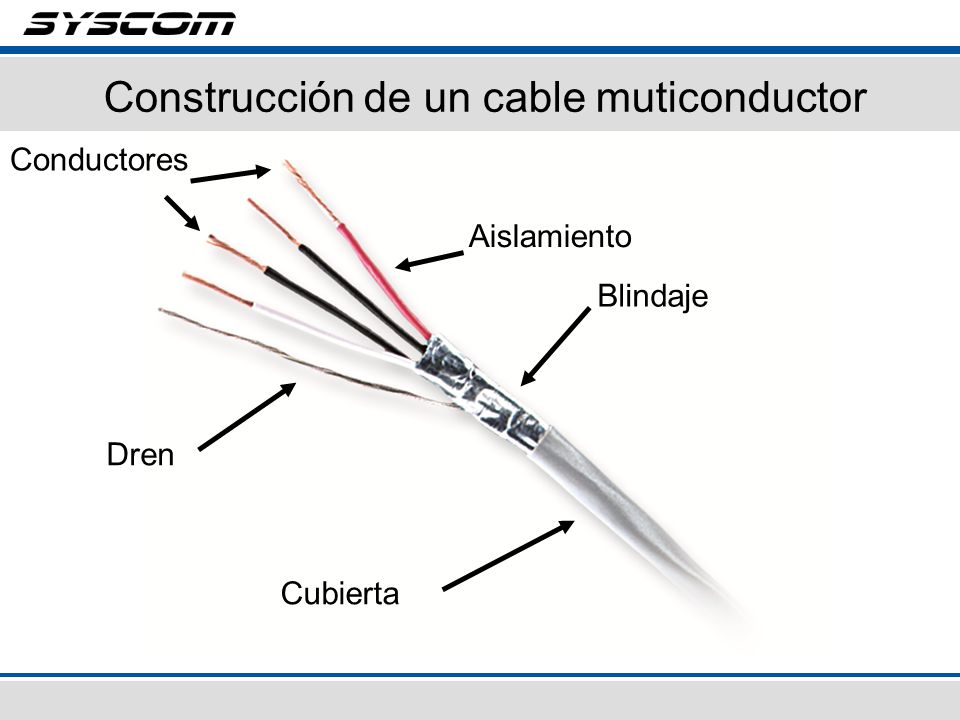

5 Construcción de un cable muticonductor Aislamiento Dren Cubierta Blindaje Conductores

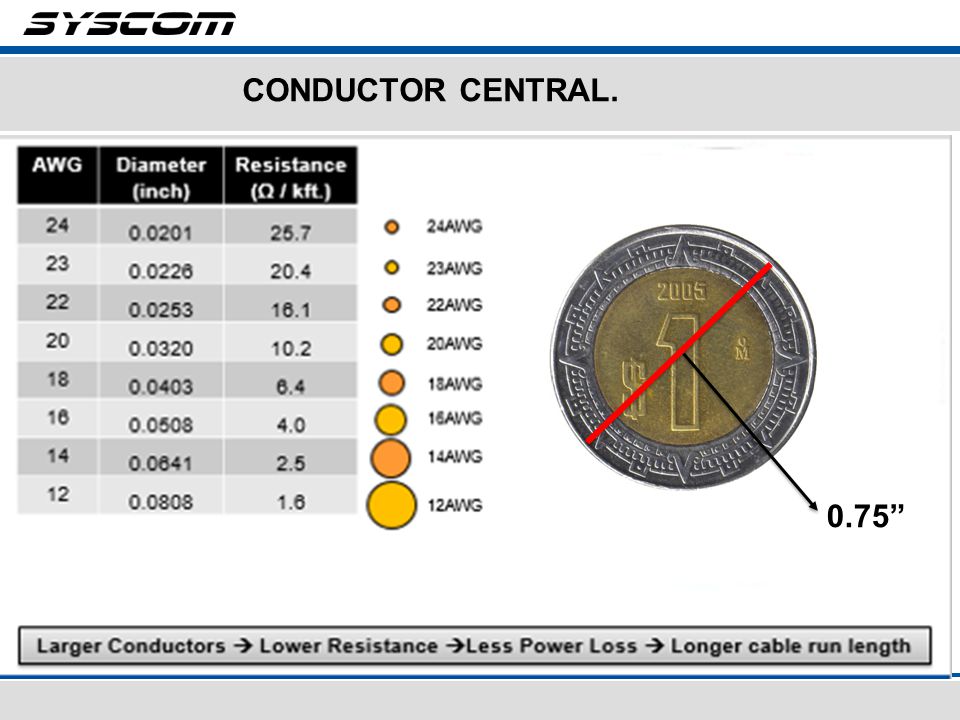

6 CONDUCTOR CENTRAL. 0.75”

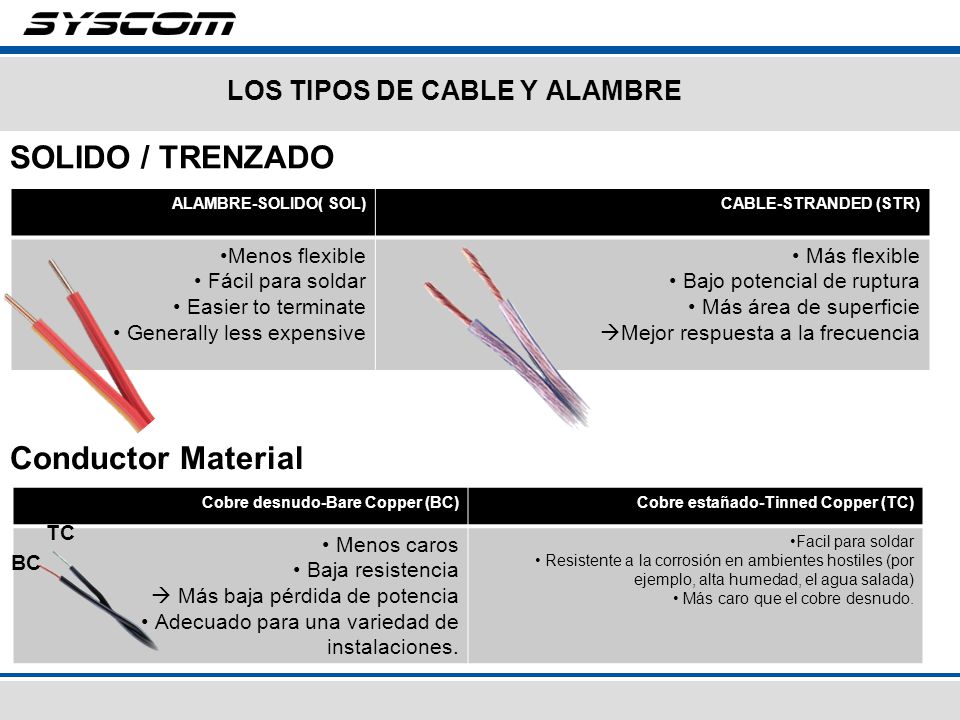

7 LOS TIPOS DE CABLE Y ALAMBRE SOLIDO / TRENZADO ALAMBRE-SOLIDO( SOL)CABLE-STRANDED (STR) Menos flexible Fácil para soldar Easier to terminate Generally less expensive Más flexible Bajo potencial de ruptura Más área de superficie  Mejor respuesta a la frecuencia Cobre desnudo-Bare Copper (BC)Cobre estañado-Tinned Copper (TC) Menos caros Baja resistencia  Más baja pérdida de potencia Adecuado para una variedad de instalaciones. Facil para soldar Resistente a la corrosión en ambientes hostiles (por ejemplo, alta humedad, el agua salada) Más caro que el cobre desnudo. Conductor Material TC BC

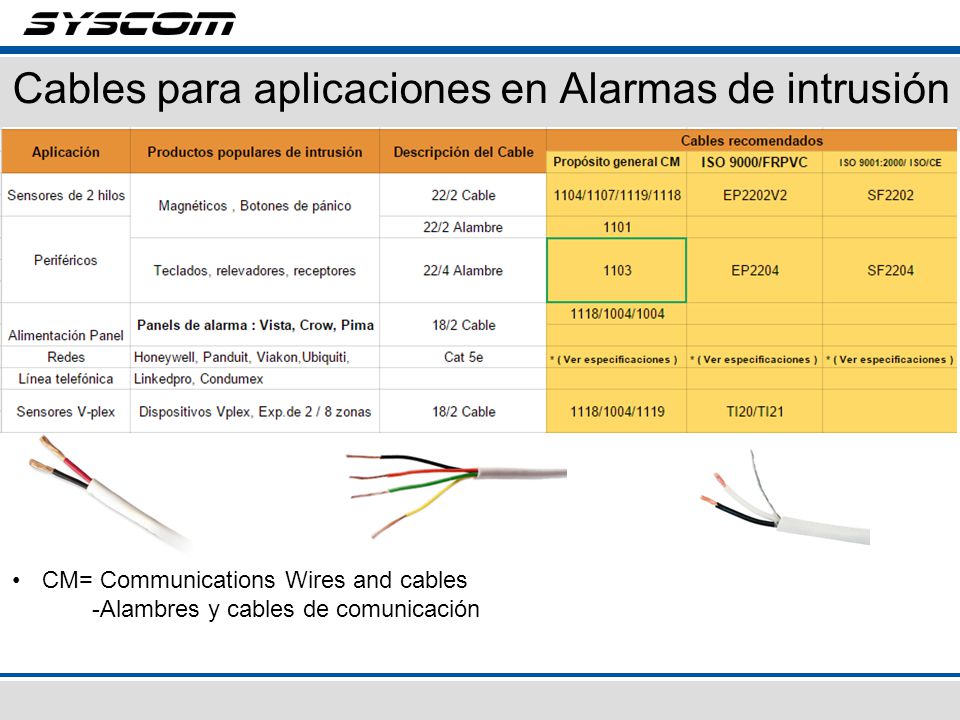

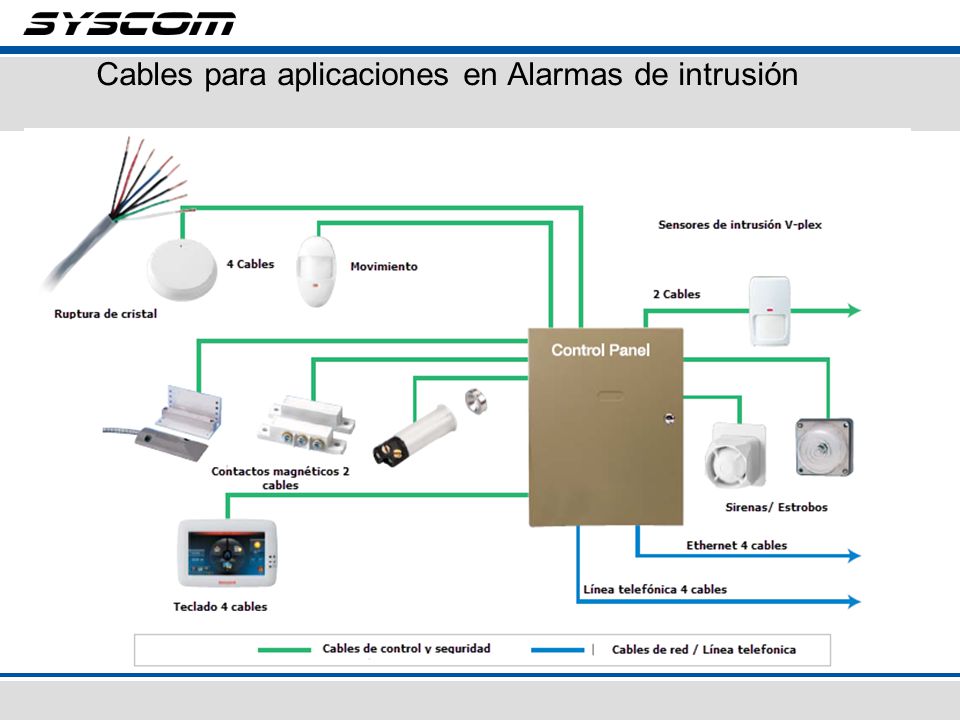

8 Cables para aplicaciones en Alarmas de intrusión

9 CM= Communications Wires and cables -Alambres y cables de comunicación

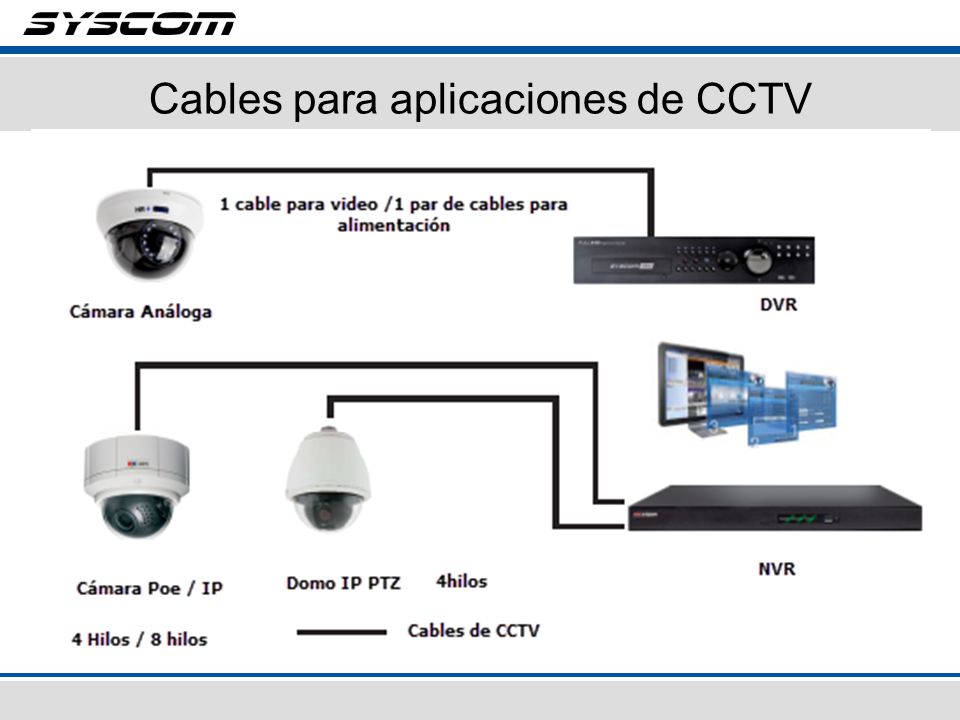

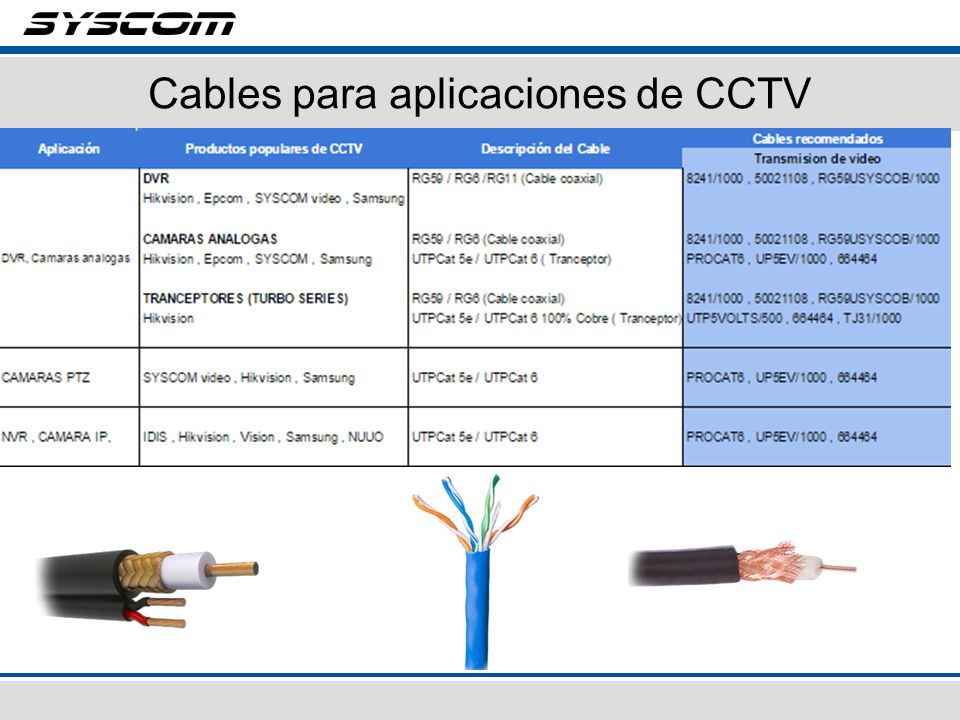

10 Cables para aplicaciones de CCTV

11

12 CONTROL DE ACCESO

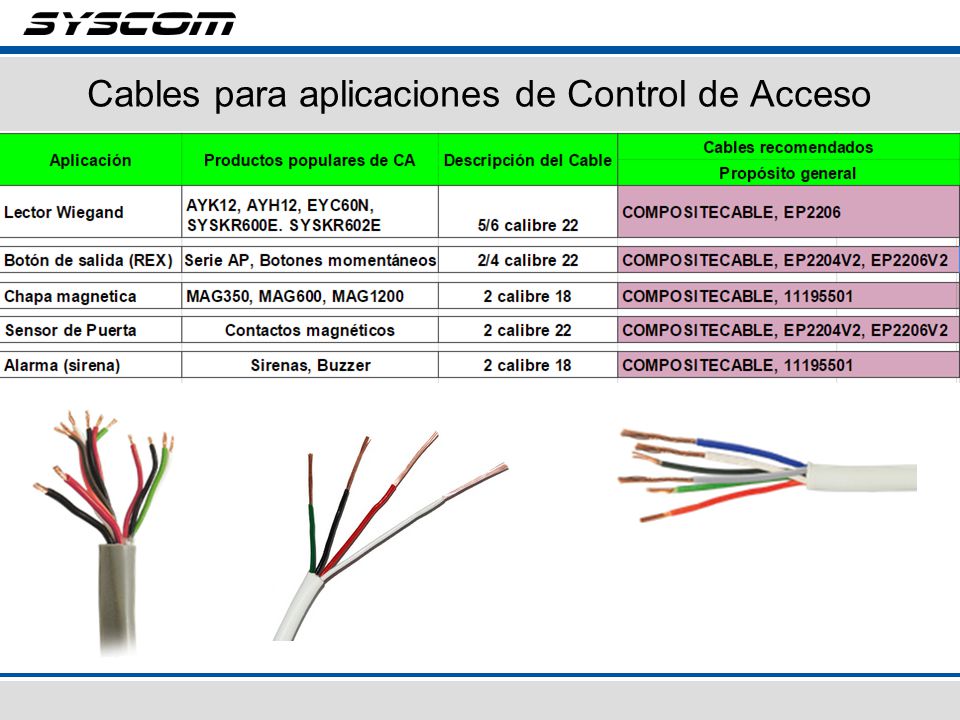

13 Cables para aplicaciones de Control de Acceso

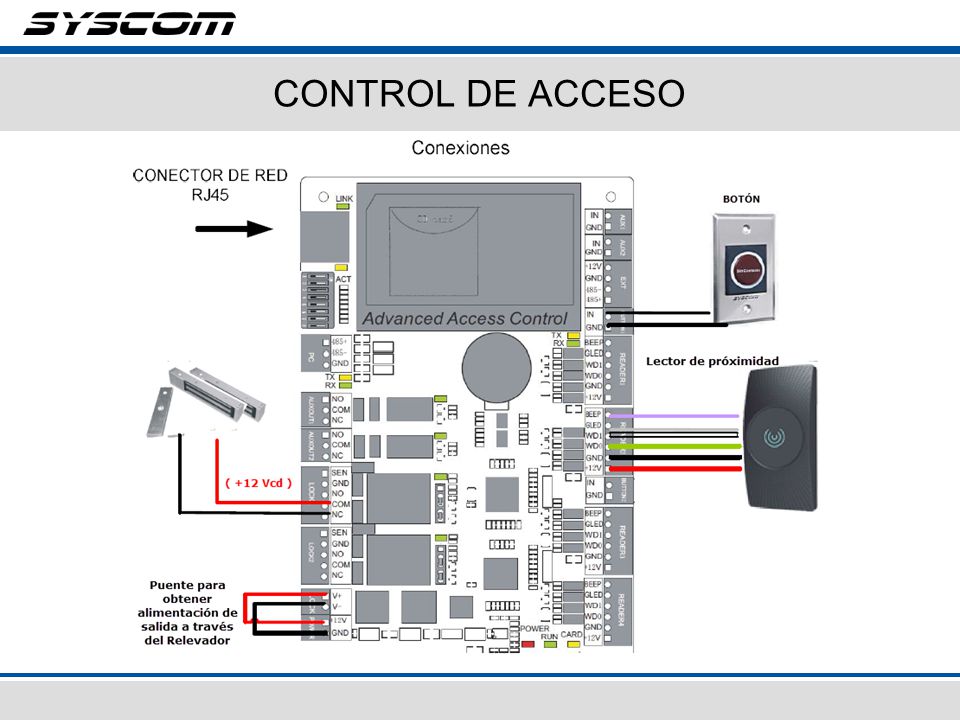

14 CONTROL DE ACCESO

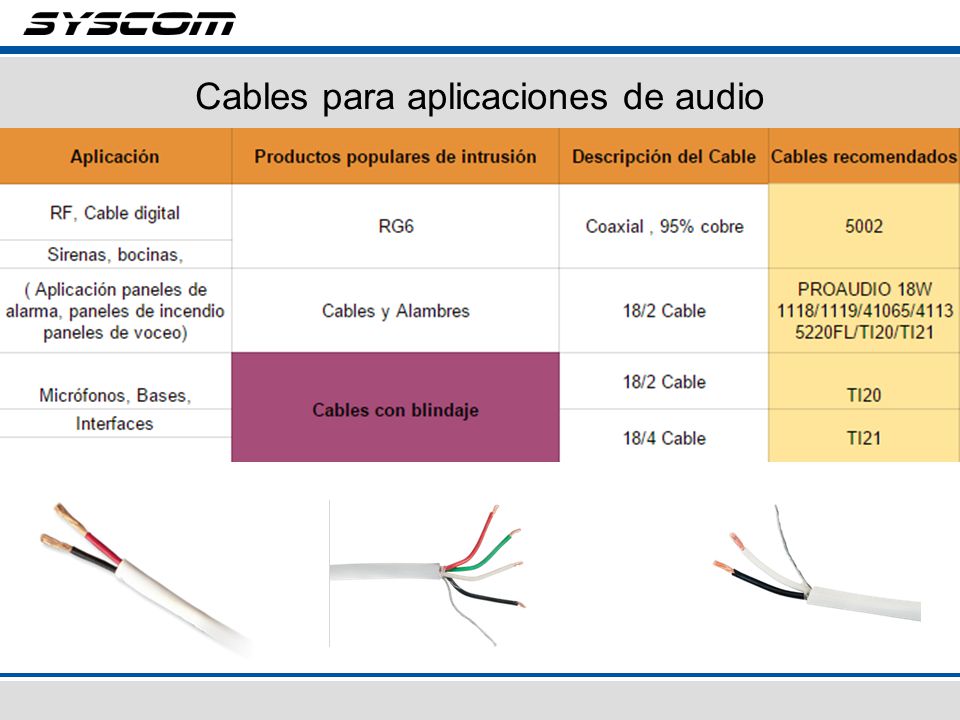

15 Cables para aplicaciones de audio

16 Aplicaciones de audio

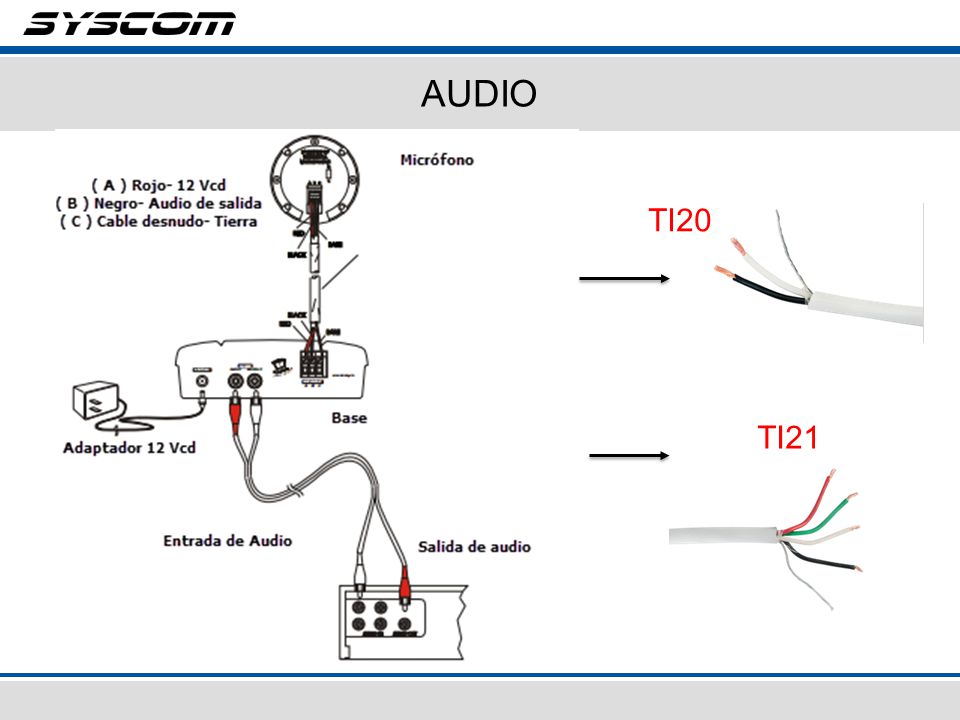

17 AUDIO TI20 TI21

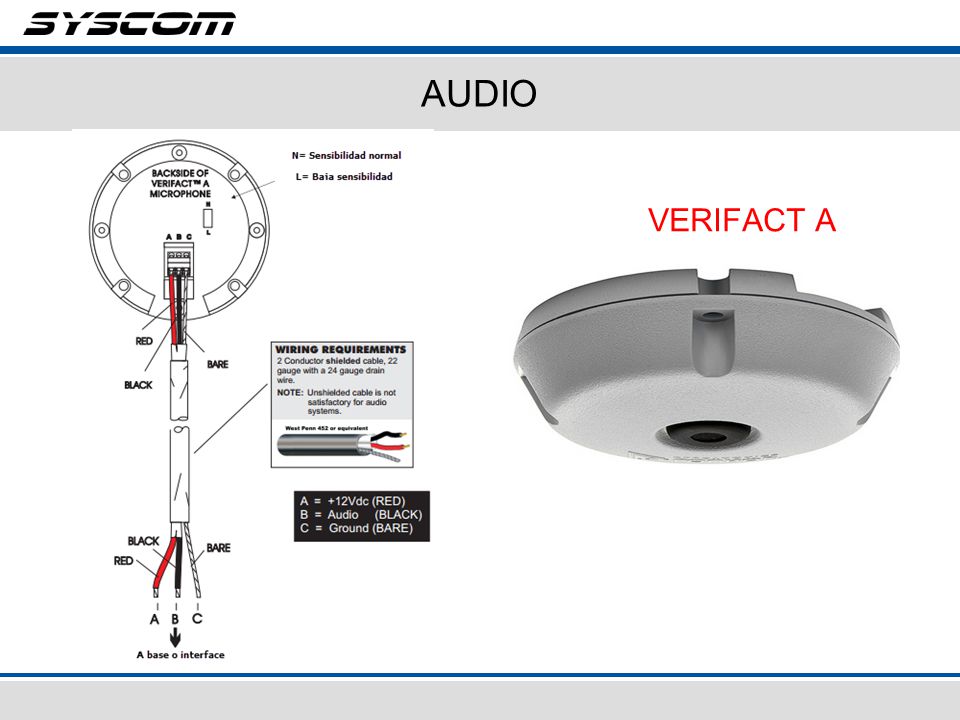

18 AUDIO VERIFACT A

19 Rendimiento a el humo y las llamas

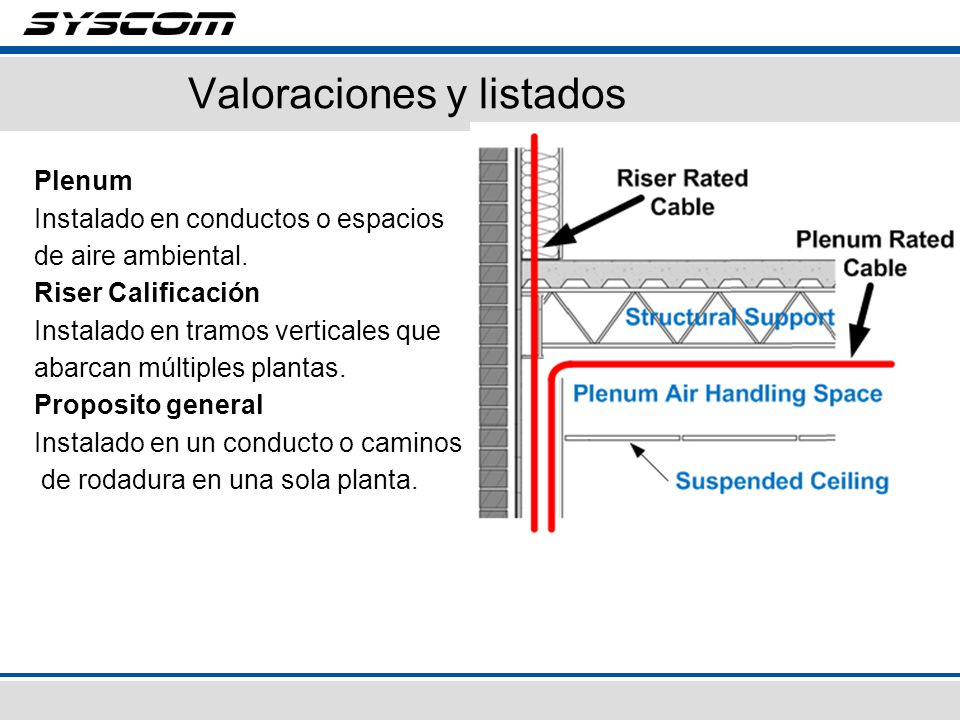

20 Plenum Instalado en conductos o espacios de aire ambiental. Riser Calificación Instalado en tramos verticales que abarcan múltiples plantas. Proposito general Instalado en un conducto o caminos de rodadura en una sola planta. Valoraciones y listados

21 Fire Alarm Cables New York City Local Law 5 (NYC LL5) Extra flame resistant Fire alarm cables must be listed NYC LL5 Chicago All fire alarm cables must be installed in conduit Circuit Integrity (CI) Special cables that continue to operate for extended periods while on fire Códigos y especificaciones

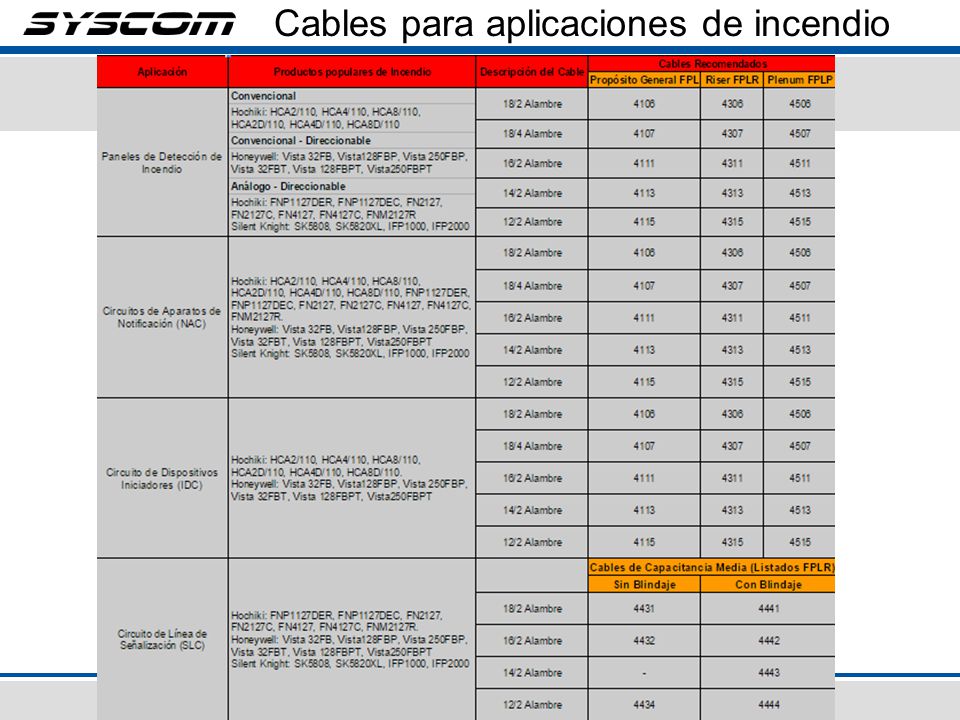

22 Cables para aplicaciones de incendio

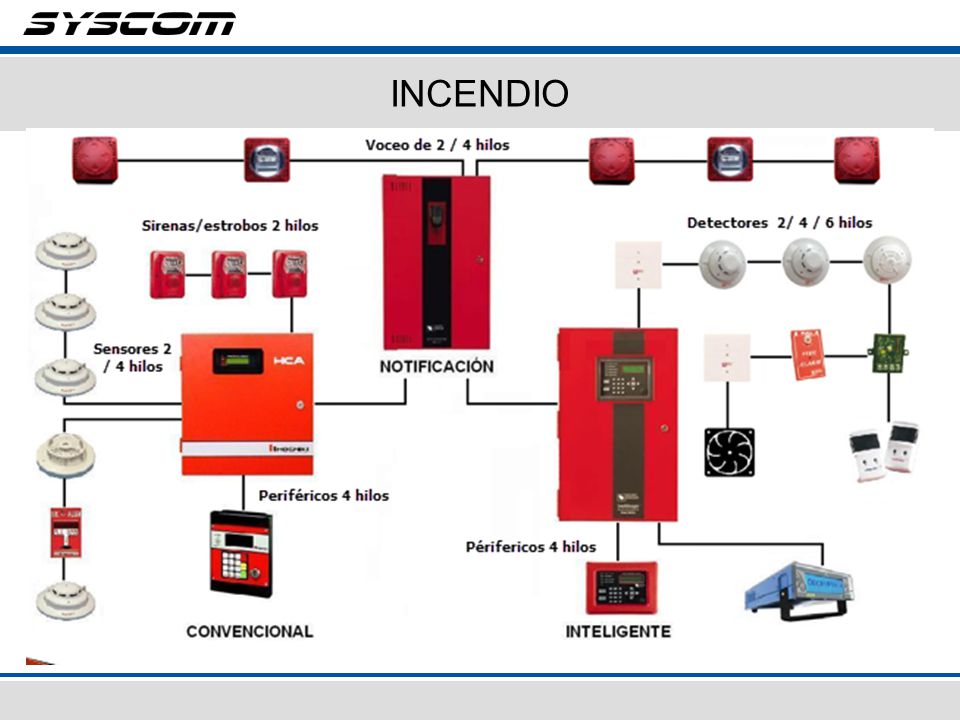

23 INCENDIO

24 Código Nacional Electrico -National Electrical Code (NEC) –Article 725 Class 1, Class 2, and Class 3 Remote-Control, Signaling, and Power Limited Circuits –Article 760 Fire Alarm Systems –Article 800 Communication Circuits –Article 820 Community Antenna Television and Radio Distribution Systems Certificaciones y listados

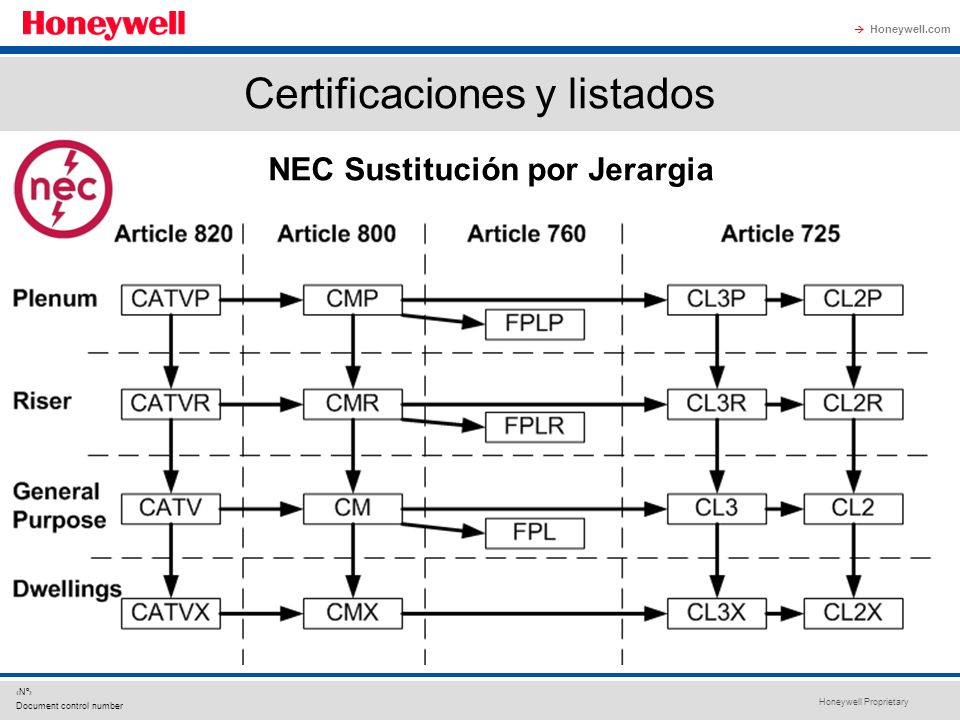

25 Honeywell Proprietary Honeywell.com  ‹Nº› Document control number Certificaciones y listados NEC Sustitución por Jerargia

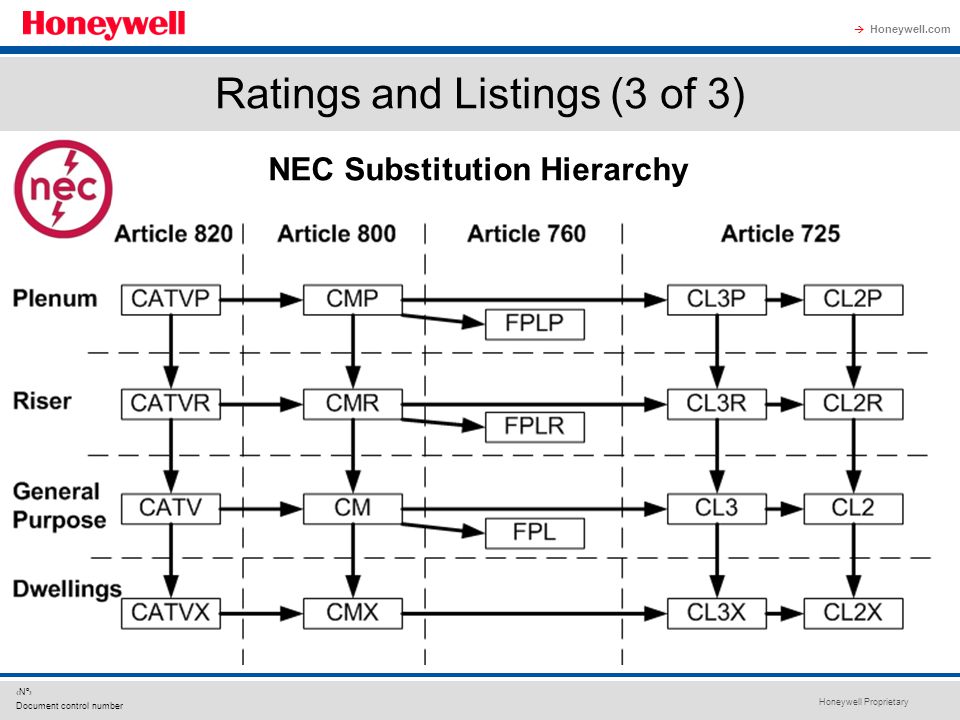

26 Honeywell Proprietary Honeywell.com  ‹Nº› Document control number Ratings and Listings (3 of 3) NEC Substitution Hierarchy

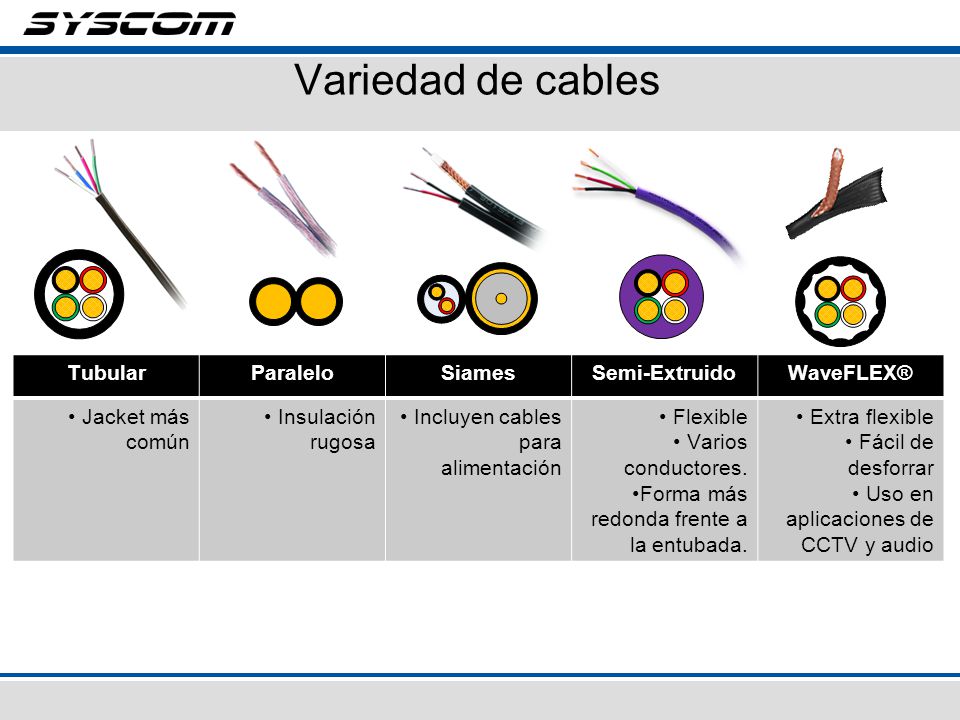

27 Variedad de cables TubularParaleloSiamesSemi-ExtruidoWaveFLEX® Jacket más común Insulación rugosa Incluyen cables para alimentación Flexible Varios conductores. Forma más redonda frente a la entubada. Extra flexible Fácil de desforrar Uso en aplicaciones de CCTV y audio

28 Catálogo SYSCOM –Cables para Seguridad –Cables para control –Cables para Radiocomunicación –Cables para incendio –Cables para audio –Cables para redes de datos –Cables coaxiales CCTV –Cables para Exterior www.syscom.mx Para más información…
