MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO

Presentación del tema: "MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO"— Transcripción de la presentación:

1 MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO
Carlos Alberto Velásquez Castrillón Analista de Higiene, Seguridad y Ambiente ARL SURA

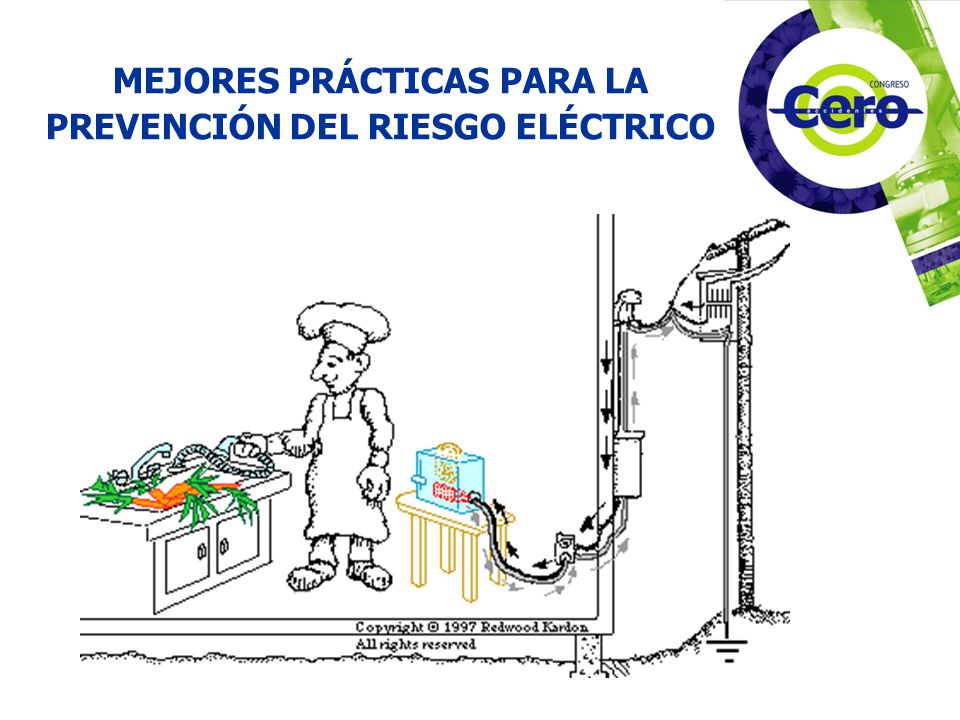

2 MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO

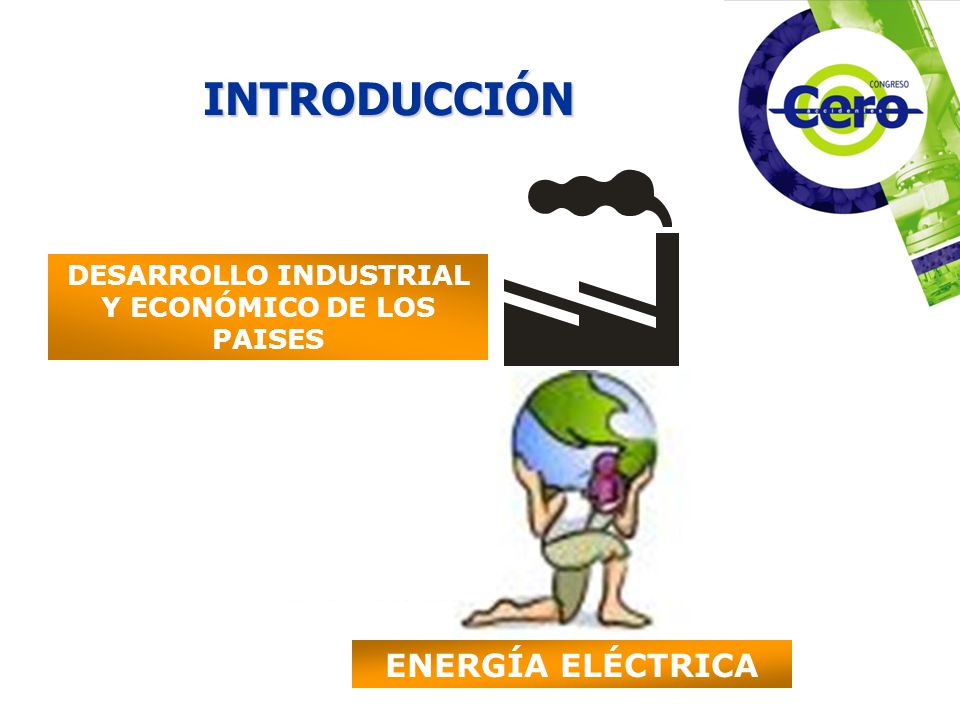

3 DESARROLLO INDUSTRIAL Y ECONÓMICO DE LOS PAISES
INTRODUCCIÓN DESARROLLO INDUSTRIAL Y ECONÓMICO DE LOS PAISES ENERGÍA ELÉCTRICA

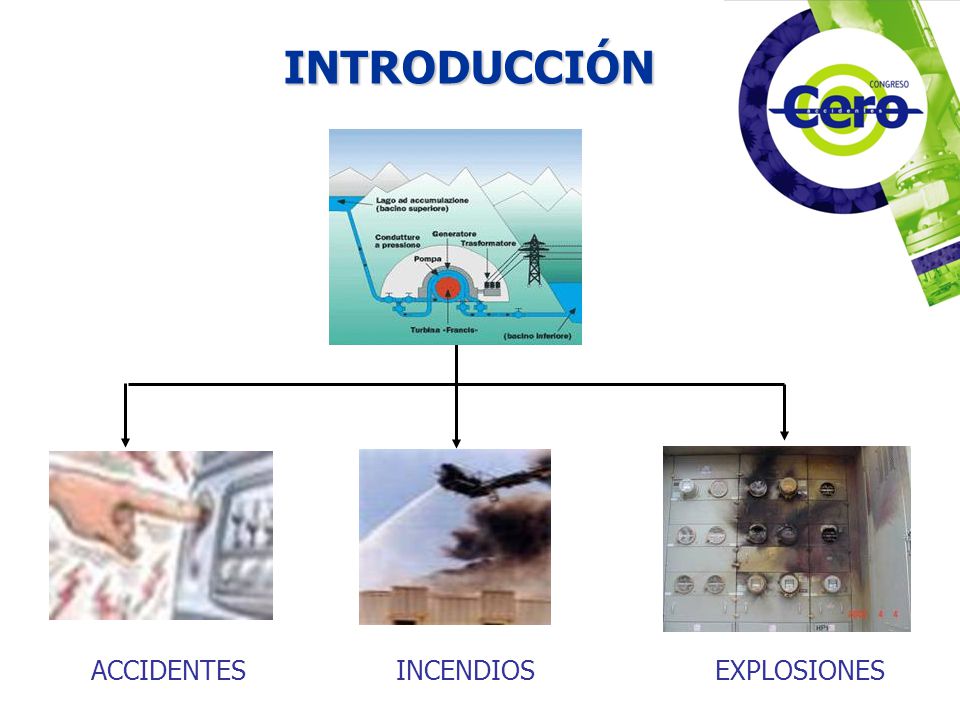

4 INTRODUCCIÓN ACCIDENTES INCENDIOS EXPLOSIONES

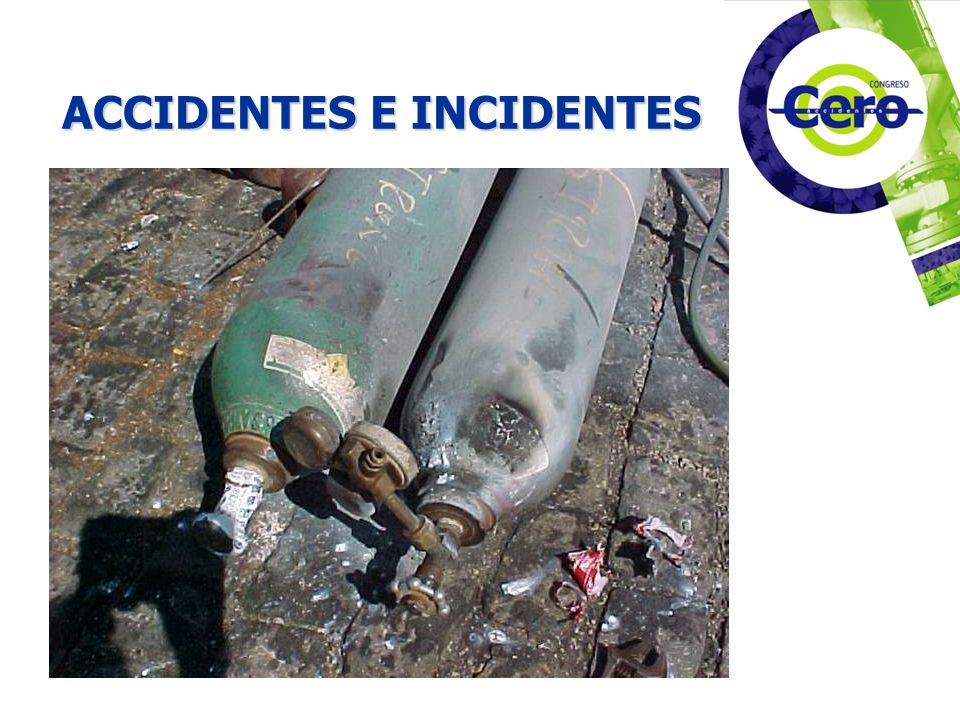

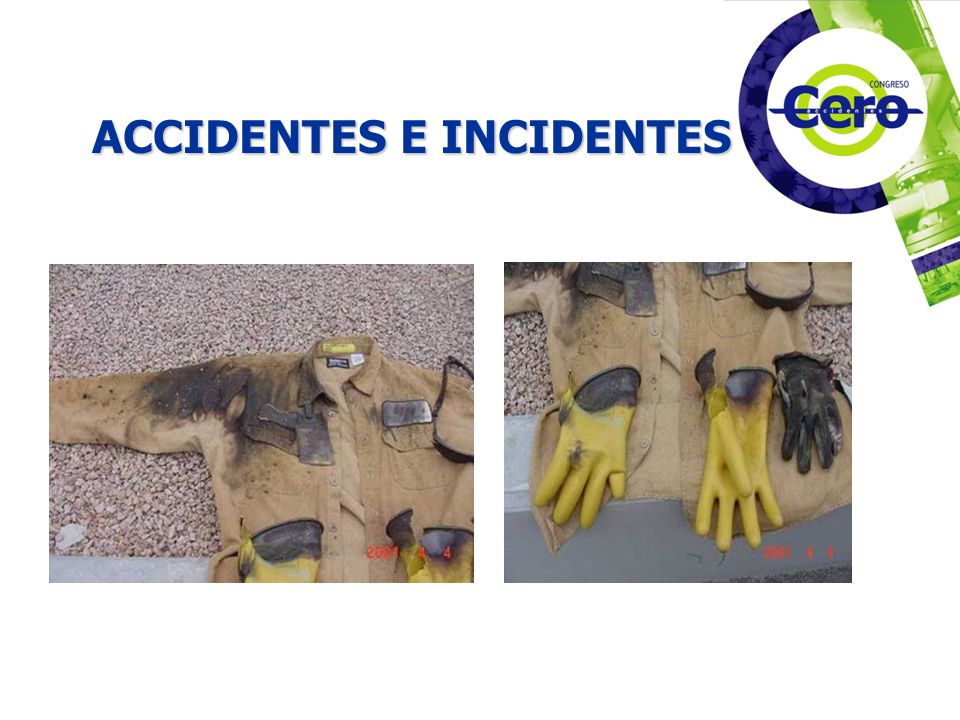

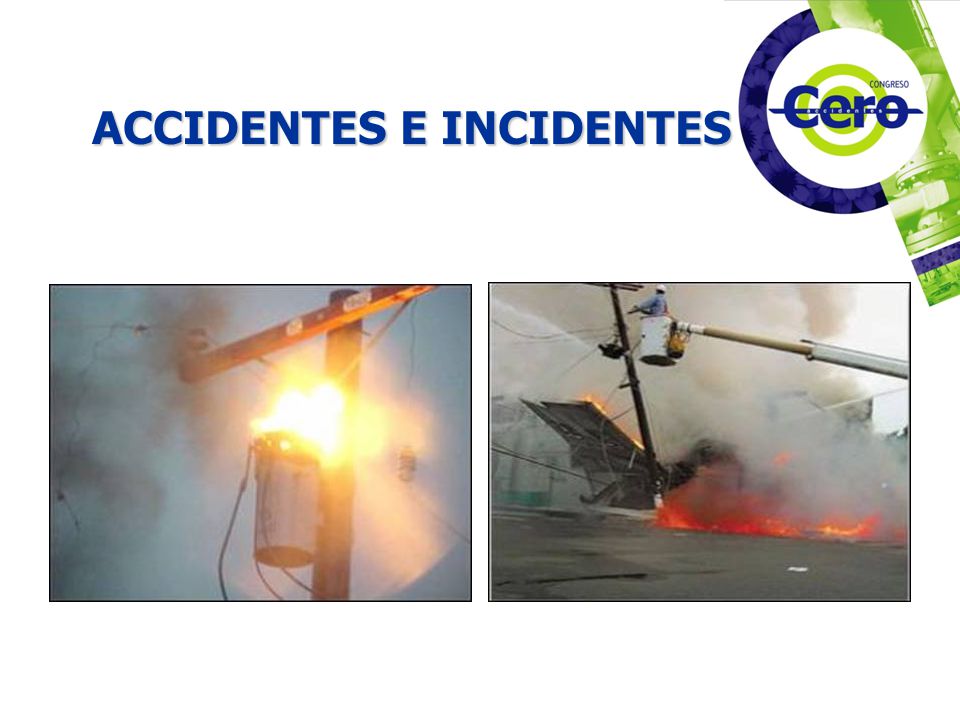

5 ACCIDENTES E INCIDENTES

6 ACCIDENTES E INCIDENTES

7 ACCIDENTES E INCIDENTES

8 Estos accidentes generan innumerables pérdidas
Económicas y Humanas Industria Sociedad

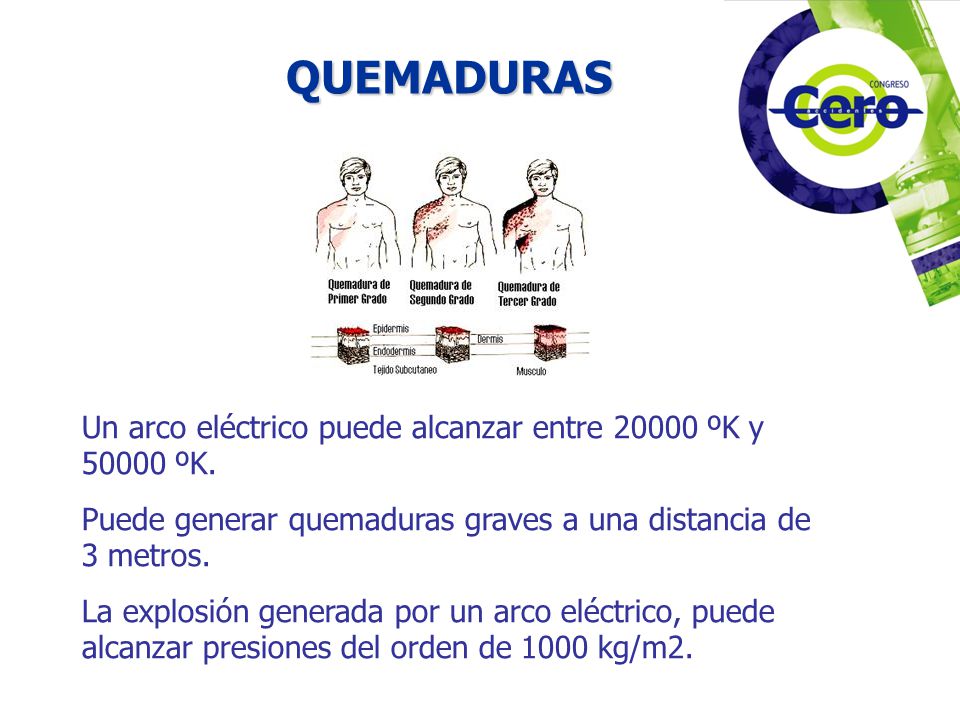

9 QUEMADURAS Un arco eléctrico puede alcanzar entre 20000 ºK y 50000 ºK.
Puede generar quemaduras graves a una distancia de 3 metros. La explosión generada por un arco eléctrico, puede alcanzar presiones del orden de 1000 kg/m2.

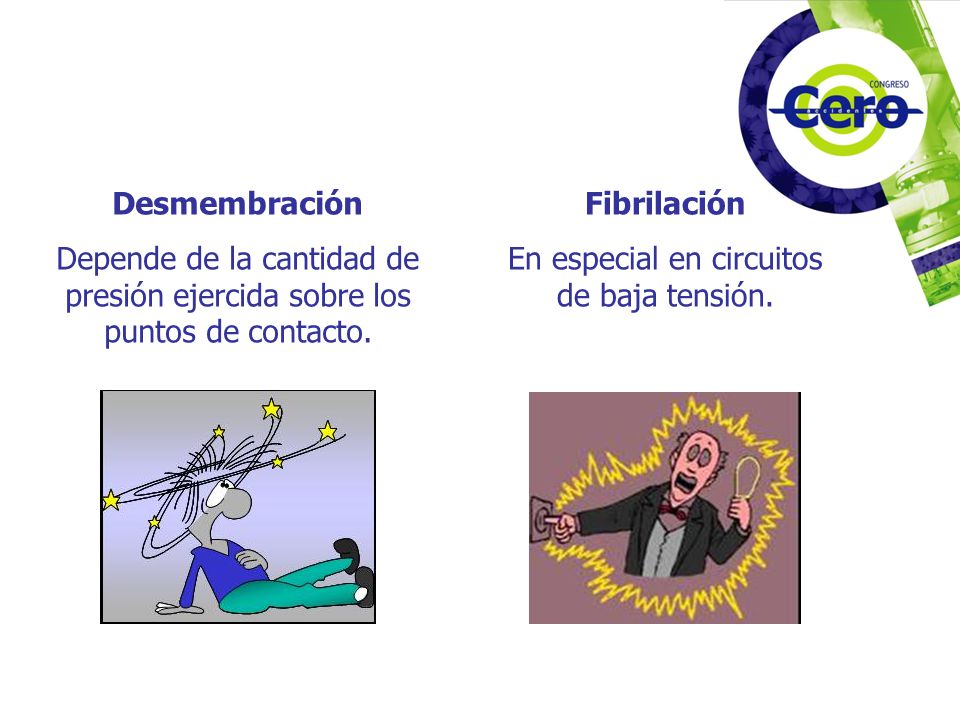

10 En especial en circuitos de baja tensión.
Desmembración Depende de la cantidad de presión ejercida sobre los puntos de contacto. Fibrilación En especial en circuitos de baja tensión.

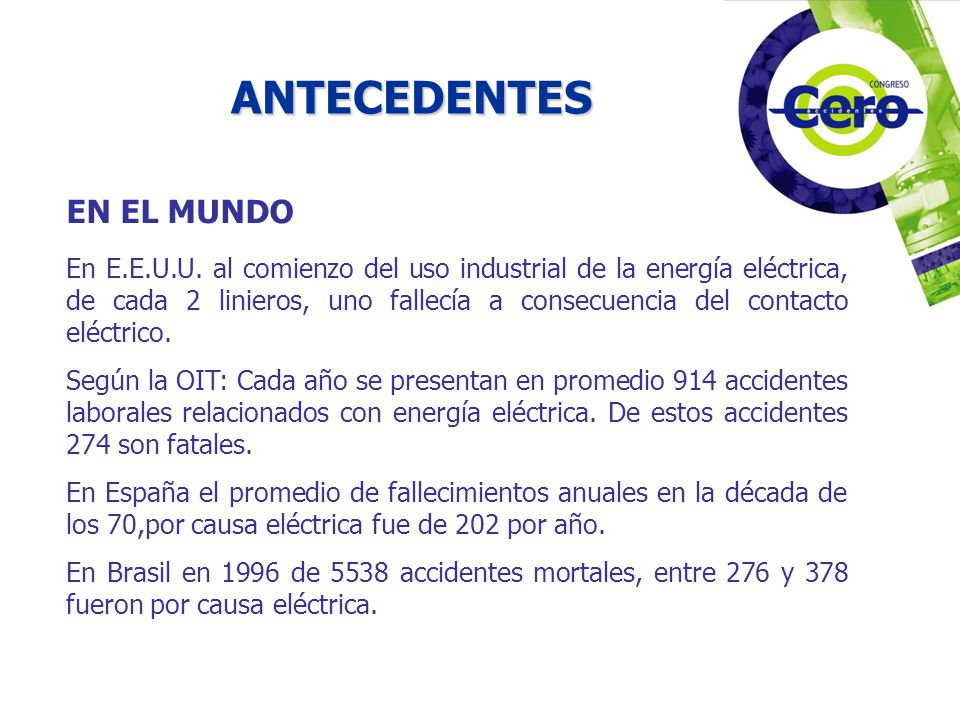

11 ANTECEDENTES EN EL MUNDO
En E.E.U.U. al comienzo del uso industrial de la energía eléctrica, de cada 2 linieros, uno fallecía a consecuencia del contacto eléctrico. Según la OIT: Cada año se presentan en promedio 914 accidentes laborales relacionados con energía eléctrica. De estos accidentes 274 son fatales. En España el promedio de fallecimientos anuales en la década de los 70,por causa eléctrica fue de 202 por año. En Brasil en 1996 de 5538 accidentes mortales, entre 276 y 378 fueron por causa eléctrica.

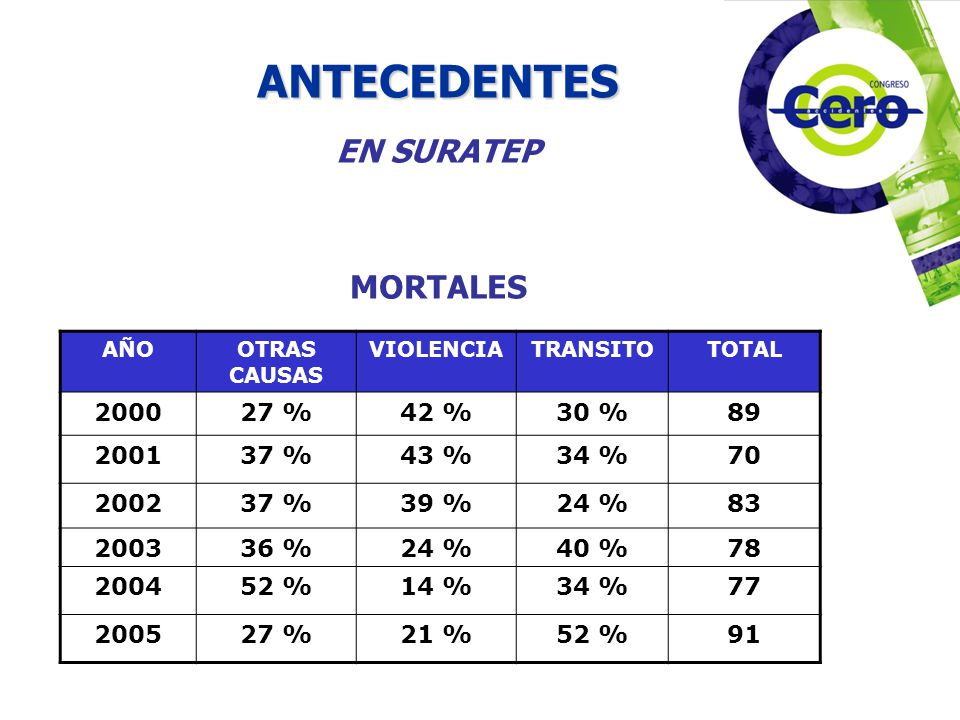

12 ANTECEDENTES EN SURATEP MORTALES 2000 27 % 42 % 30 % 89 2001 37 % 43 %
AÑO OTRAS CAUSAS VIOLENCIA TRANSITO TOTAL 2000 27 % 42 % 30 % 89 2001 37 % 43 % 34 % 70 2002 39 % 24 % 83 2003 36 % 40 % 78 2004 52 % 14 % 77 2005 21 % 91

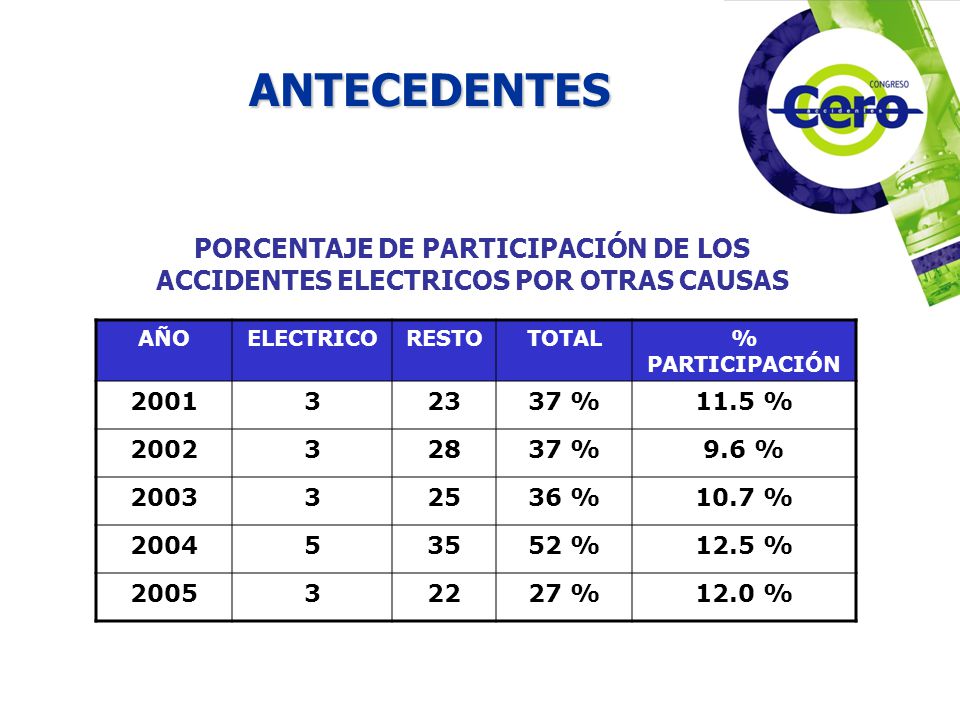

13 ANTECEDENTES PORCENTAJE DE PARTICIPACIÓN DE LOS ACCIDENTES ELECTRICOS POR OTRAS CAUSAS AÑO ELECTRICO RESTO TOTAL % PARTICIPACIÓN 2001 3 23 37 % 11.5 % 2002 28 9.6 % 2003 25 36 % 10.7 % 2004 5 35 52 % 12.5 % 2005 22 27 % 12.0 %

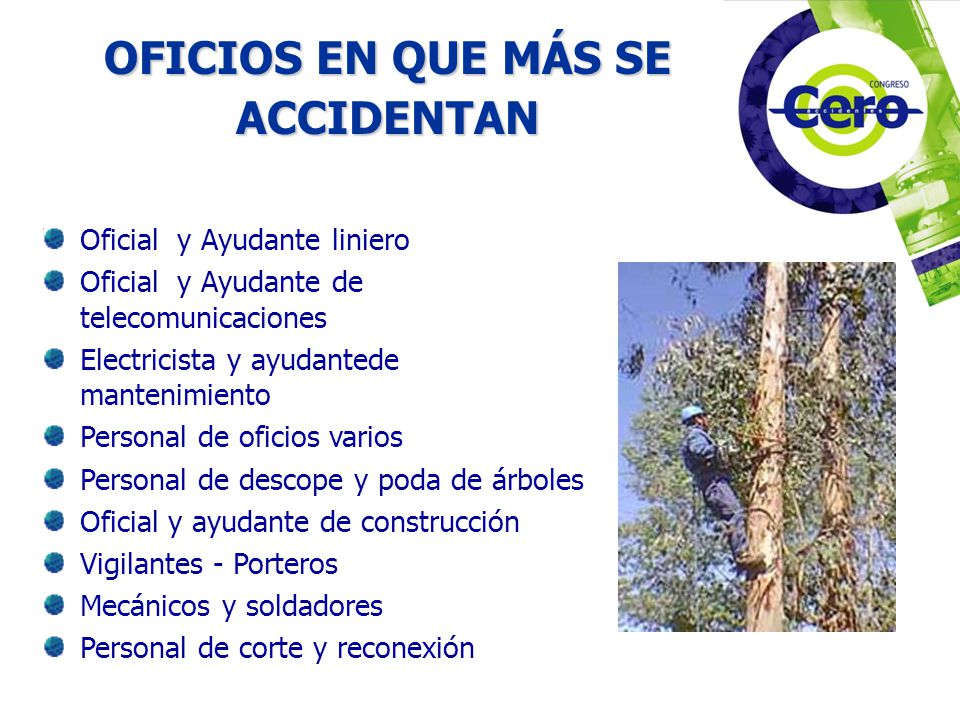

14 OFICIOS EN QUE MÁS SE ACCIDENTAN
Oficial y Ayudante liniero Oficial y Ayudante de telecomunicaciones Electricista y ayudantede mantenimiento Personal de oficios varios Personal de descope y poda de árboles Oficial y ayudante de construcción Vigilantes - Porteros Mecánicos y soldadores Personal de corte y reconexión

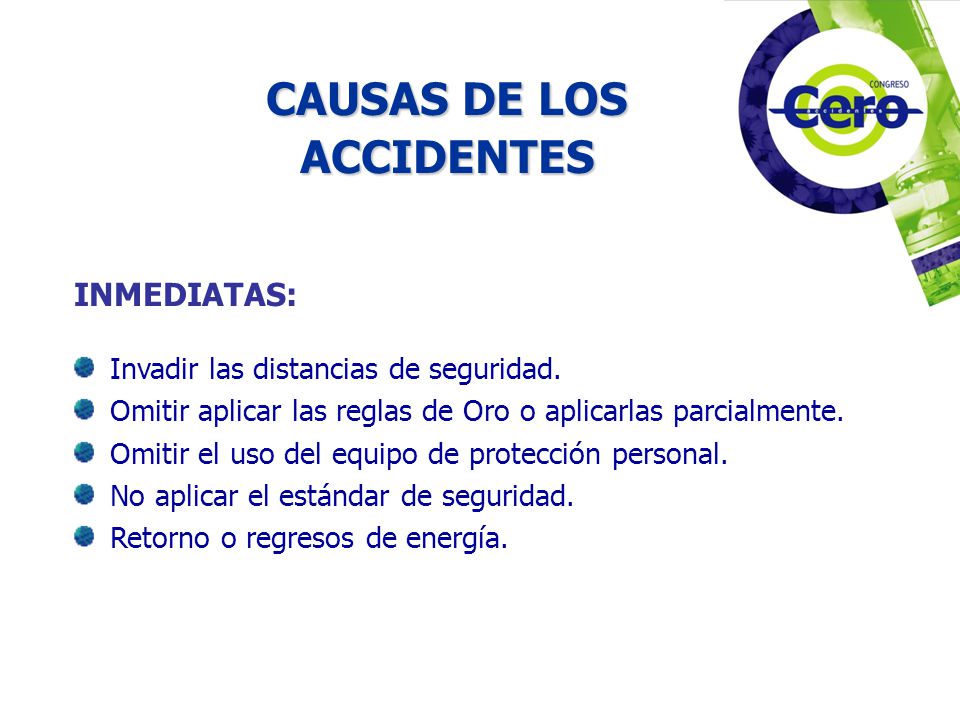

15 CAUSAS DE LOS ACCIDENTES
INMEDIATAS: Invadir las distancias de seguridad. Omitir aplicar las reglas de Oro o aplicarlas parcialmente. Omitir el uso del equipo de protección personal. No aplicar el estándar de seguridad. Retorno o regresos de energía.

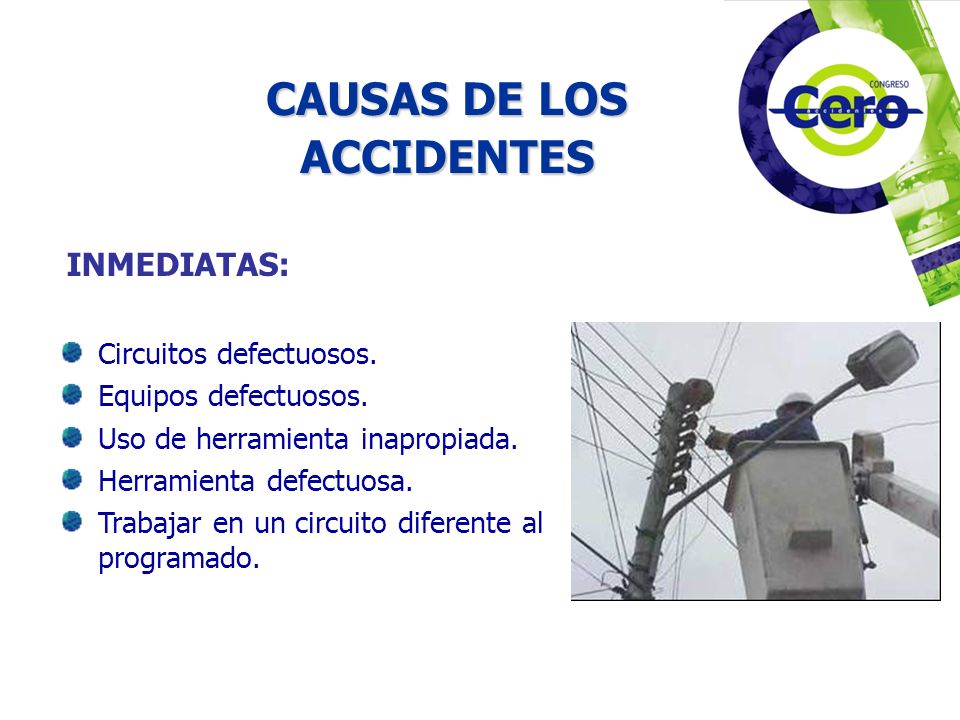

16 CAUSAS DE LOS ACCIDENTES
INMEDIATAS: Circuitos defectuosos. Equipos defectuosos. Uso de herramienta inapropiada. Herramienta defectuosa. Trabajar en un circuito diferente al programado.

17 CAUSAS DE LOS ACCIDENTES
BASICAS: Falta de planeación del trabajo. Identificación parcial de los riesgos. Trabajo realizado por personal no calificado. No identificar el circuito a intervenir. Usar equipo de protección personal inadecuado. Estándar de seguridad defectuoso. Falta de capacitación continua en prevención.

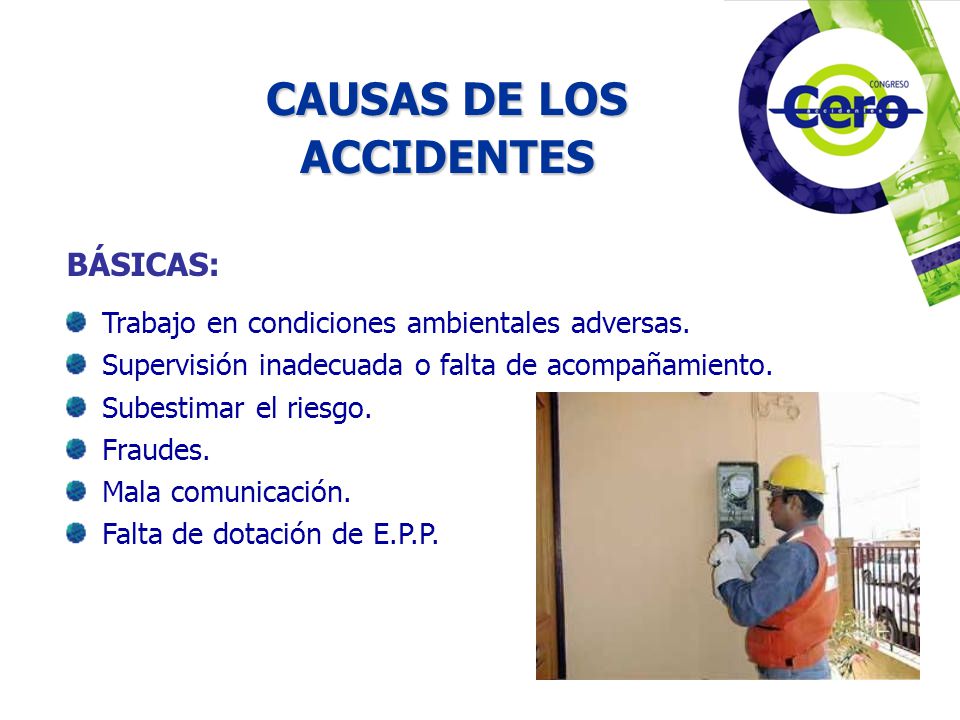

18 CAUSAS DE LOS ACCIDENTES
BÁSICAS: Trabajo en condiciones ambientales adversas. Supervisión inadecuada o falta de acompañamiento. Subestimar el riesgo. Fraudes. Mala comunicación. Falta de dotación de E.P.P.

19 “LA ENERGÍA ELÉCTRICA NO SE VE”
RECUERDE … “LA ENERGÍA ELÉCTRICA NO SE VE”

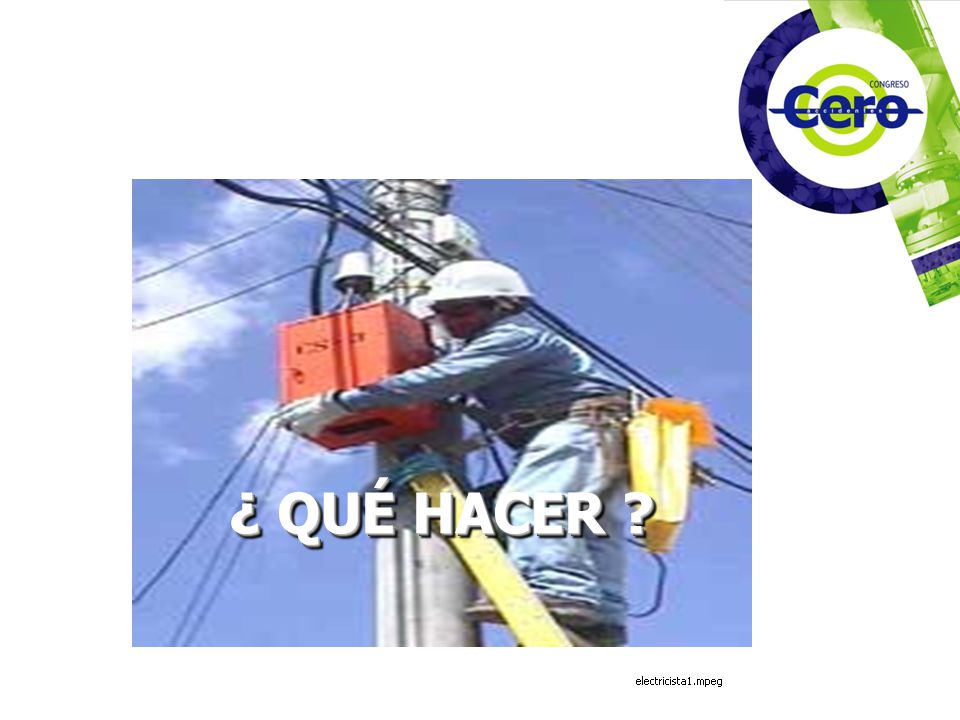

20 ¿ QUÉ HACER ?

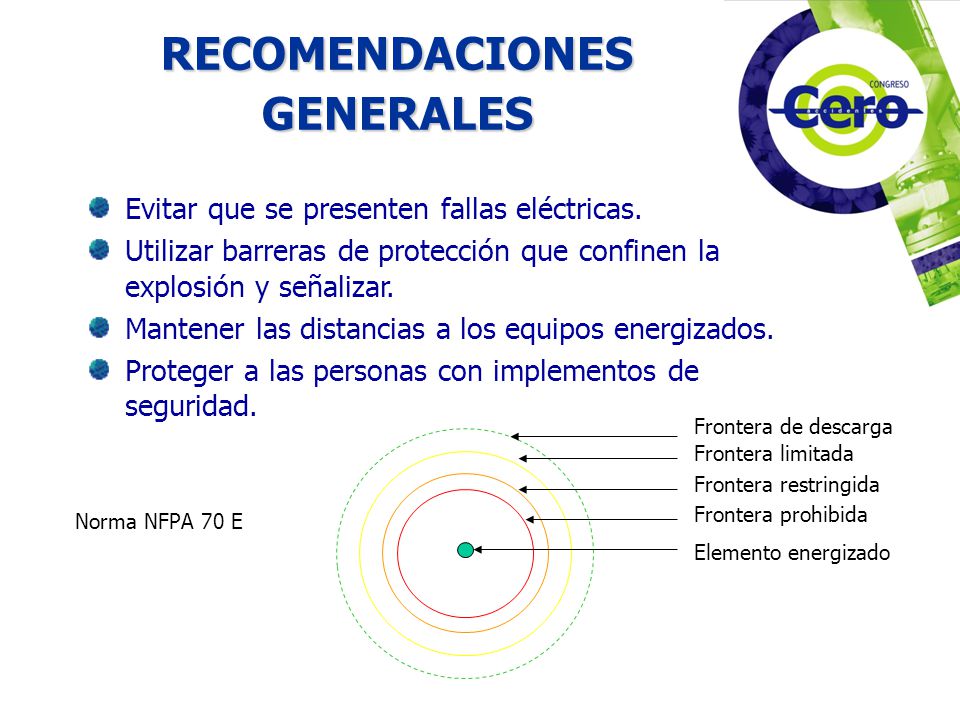

21 RECOMENDACIONES GENERALES
Evitar que se presenten fallas eléctricas. Utilizar barreras de protección que confinen la explosión y señalizar. Mantener las distancias a los equipos energizados. Proteger a las personas con implementos de seguridad. Frontera de descarga Frontera limitada Frontera restringida Frontera prohibida Norma NFPA 70 E Elemento energizado

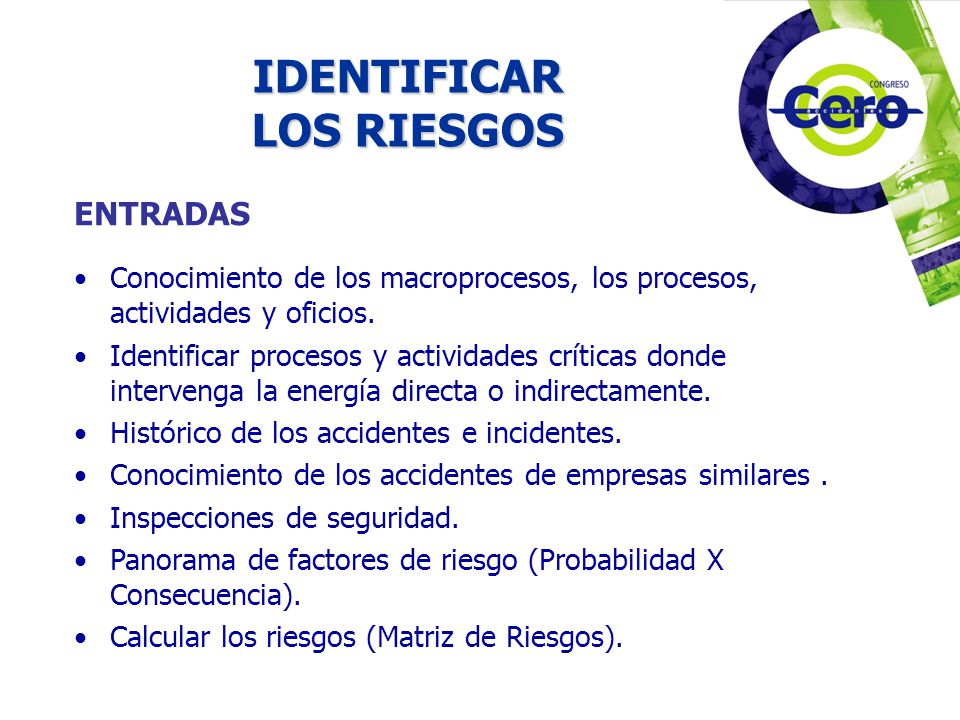

22 IDENTIFICAR LOS RIESGOS
ENTRADAS Conocimiento de los macroprocesos, los procesos, actividades y oficios. Identificar procesos y actividades críticas donde intervenga la energía directa o indirectamente. Histórico de los accidentes e incidentes. Conocimiento de los accidentes de empresas similares . Inspecciones de seguridad. Panorama de factores de riesgo (Probabilidad X Consecuencia). Calcular los riesgos (Matriz de Riesgos).

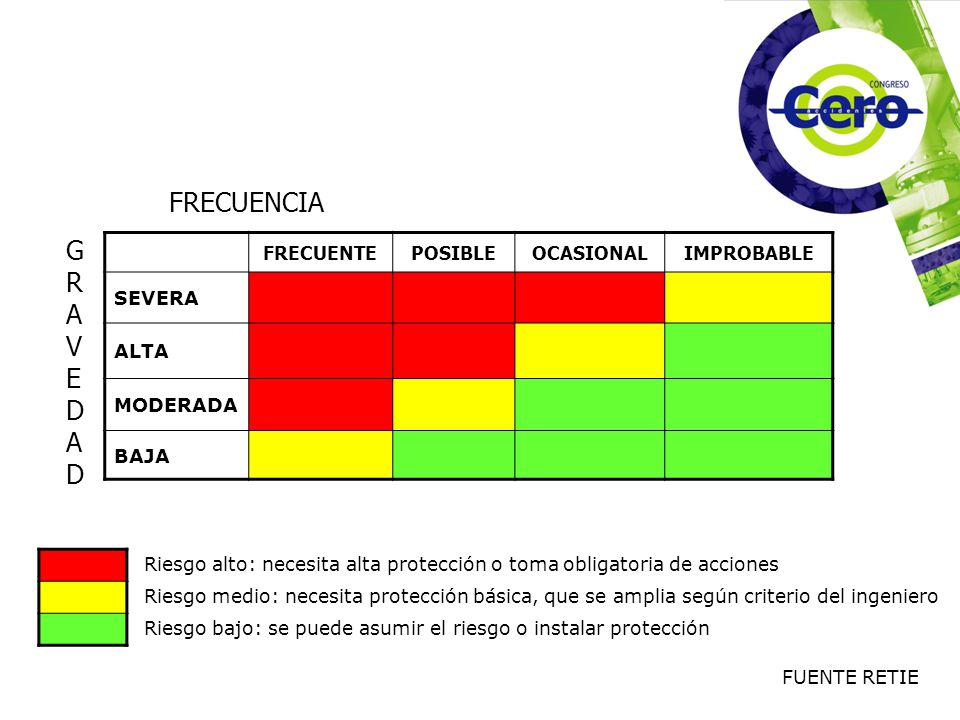

23 FRECUENCIA GRAVEDAD FRECUENTE POSIBLE OCASIONAL IMPROBABLE SEVERA ALTA
MODERADA BAJA Riesgo alto: necesita alta protección o toma obligatoria de acciones Riesgo medio: necesita protección básica, que se amplia según criterio del ingeniero Riesgo bajo: se puede asumir el riesgo o instalar protección FUENTE RETIE

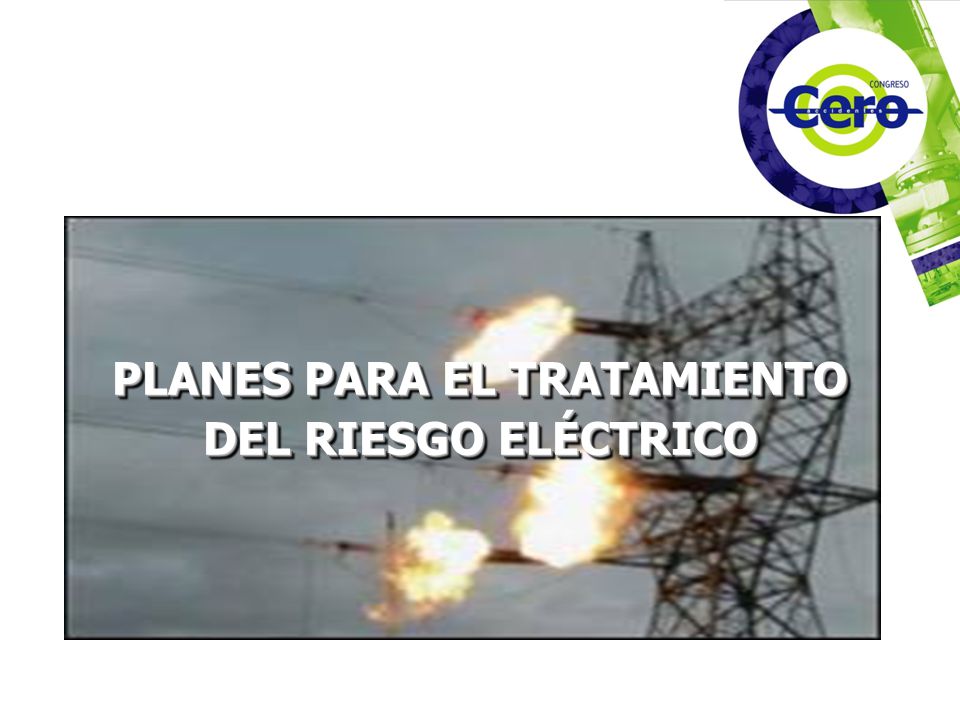

24 PLANES PARA EL TRATAMIENTO DEL RIESGO ELÉCTRICO

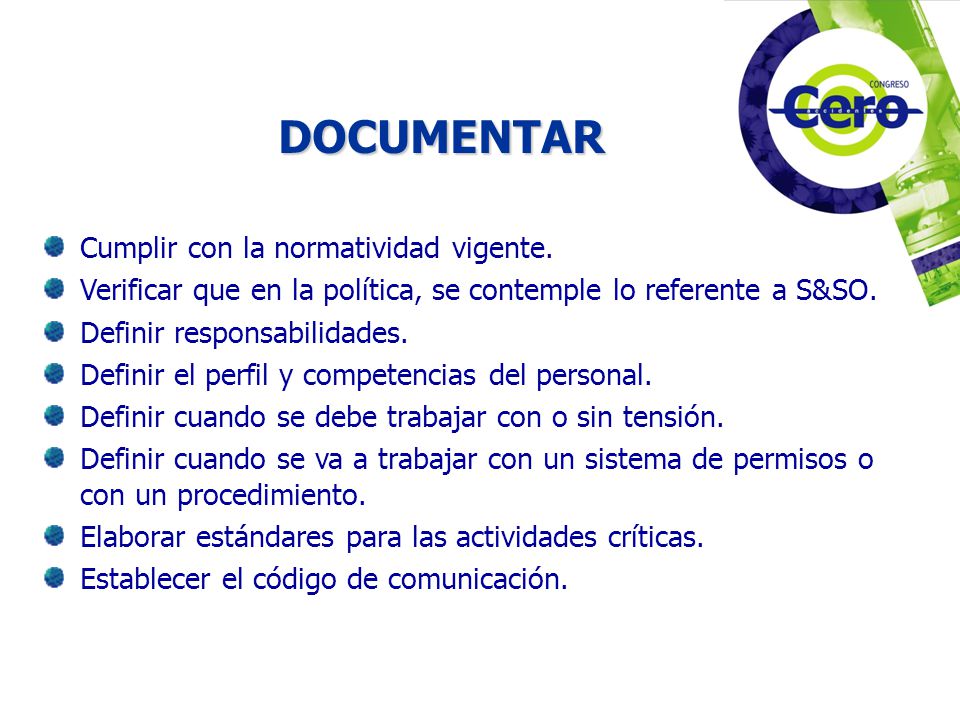

25 DOCUMENTAR Cumplir con la normatividad vigente.
Verificar que en la política, se contemple lo referente a S&SO. Definir responsabilidades. Definir el perfil y competencias del personal. Definir cuando se debe trabajar con o sin tensión. Definir cuando se va a trabajar con un sistema de permisos o con un procedimiento. Elaborar estándares para las actividades críticas. Establecer el código de comunicación.

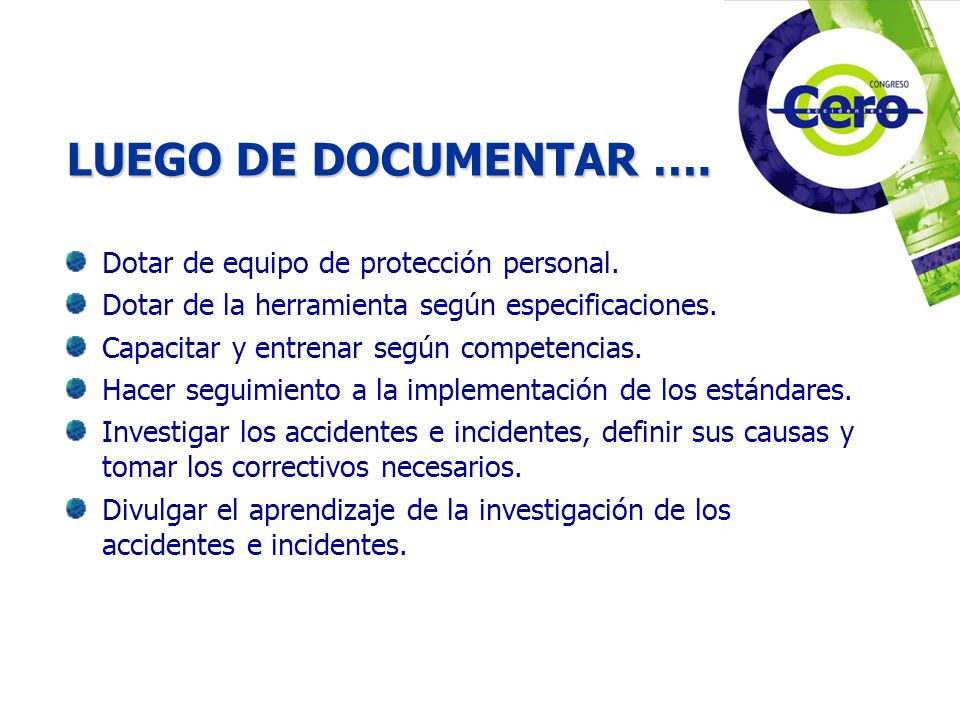

26 LUEGO DE DOCUMENTAR …. Dotar de equipo de protección personal.
Dotar de la herramienta según especificaciones. Capacitar y entrenar según competencias. Hacer seguimiento a la implementación de los estándares. Investigar los accidentes e incidentes, definir sus causas y tomar los correctivos necesarios. Divulgar el aprendizaje de la investigación de los accidentes e incidentes.

27 PARA REALIZAR EL TRABAJO
Planear los mantenimientos con anticipación. Aplicar permiso o estándar según lo documentado. Conocer el circuito a intervenir. Analizar los riesgos en el sitio y sus alrededores. Antes de comenzar a trabajar quitarse las joyas. Revisar según estándar si se va a trabajar con tensión o sin tensión. Utilizar equipos y herramientas según el estándar. Un operario solo, no deberá trabajar en un sistema energizado por encima de 1000 voltios fase a fase

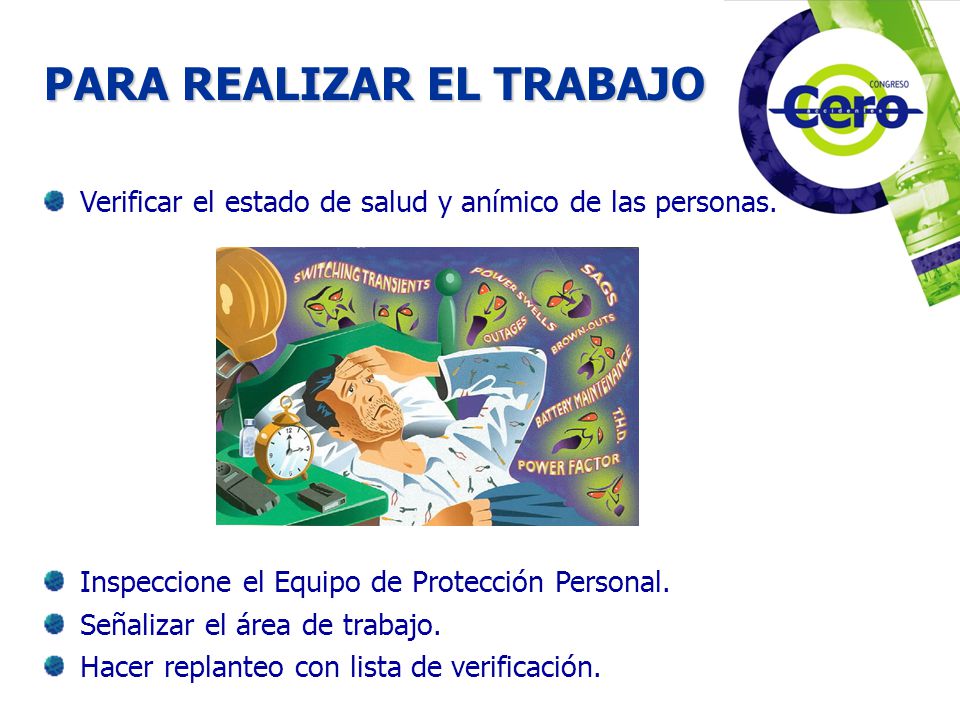

28 PARA REALIZAR EL TRABAJO
Verificar el estado de salud y anímico de las personas. Inspeccione el Equipo de Protección Personal. Señalizar el área de trabajo. Hacer replanteo con lista de verificación.

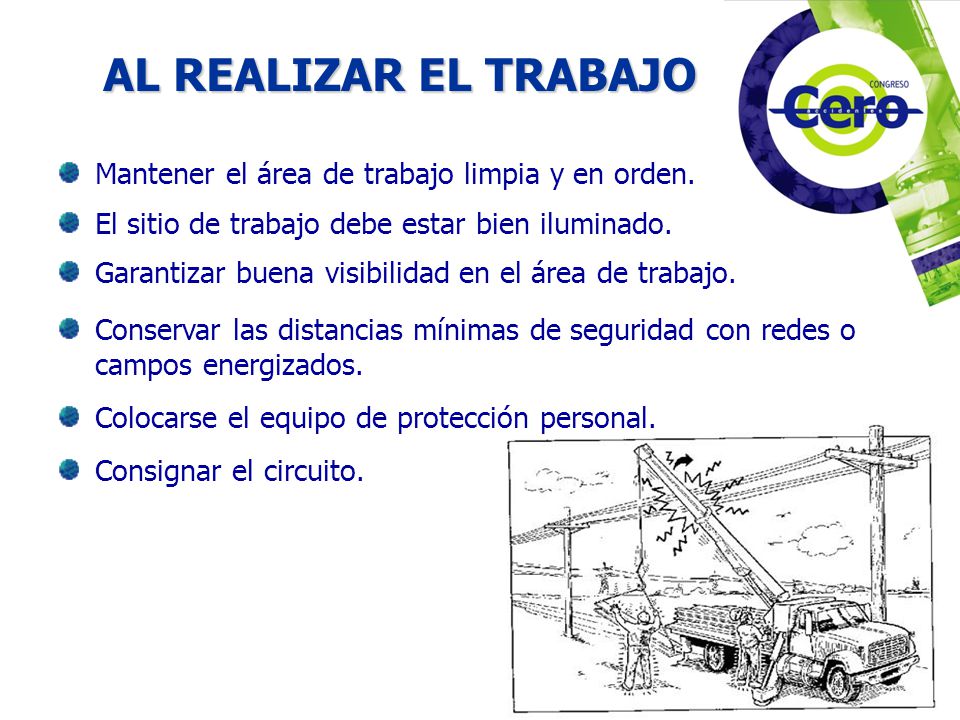

29 AL REALIZAR EL TRABAJO Mantener el área de trabajo limpia y en orden.
El sitio de trabajo debe estar bien iluminado. Garantizar buena visibilidad en el área de trabajo. Conservar las distancias mínimas de seguridad con redes o campos energizados. Colocarse el equipo de protección personal. Consignar el circuito.

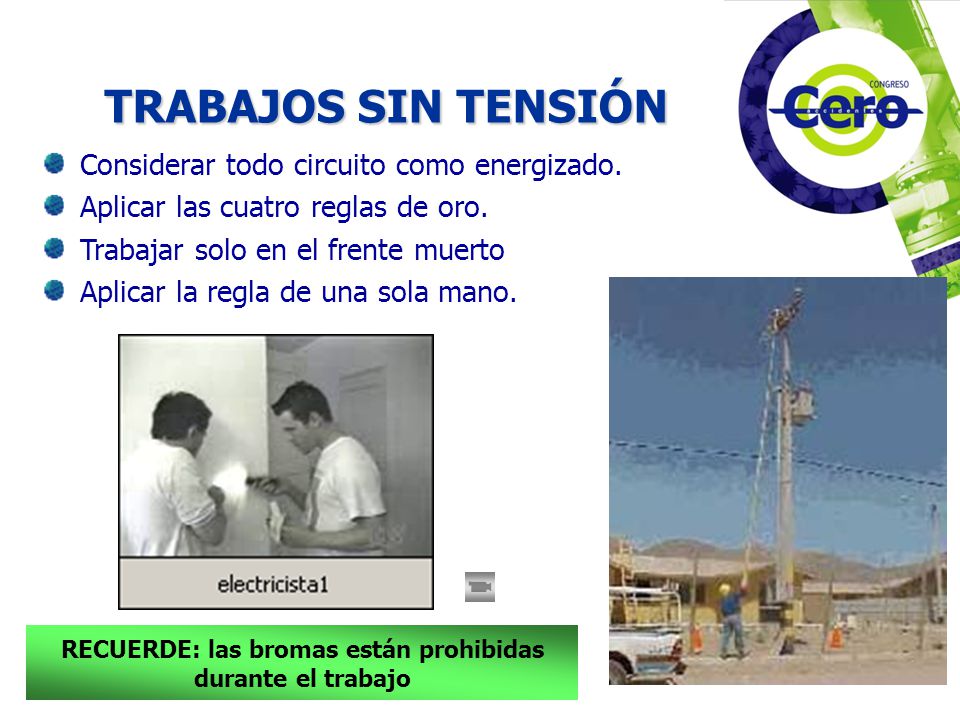

30 RECUERDE: las bromas están prohibidas durante el trabajo
TRABAJOS SIN TENSIÓN Considerar todo circuito como energizado. Aplicar las cuatro reglas de oro. Trabajar solo en el frente muerto Aplicar la regla de una sola mano. RECUERDE: las bromas están prohibidas durante el trabajo

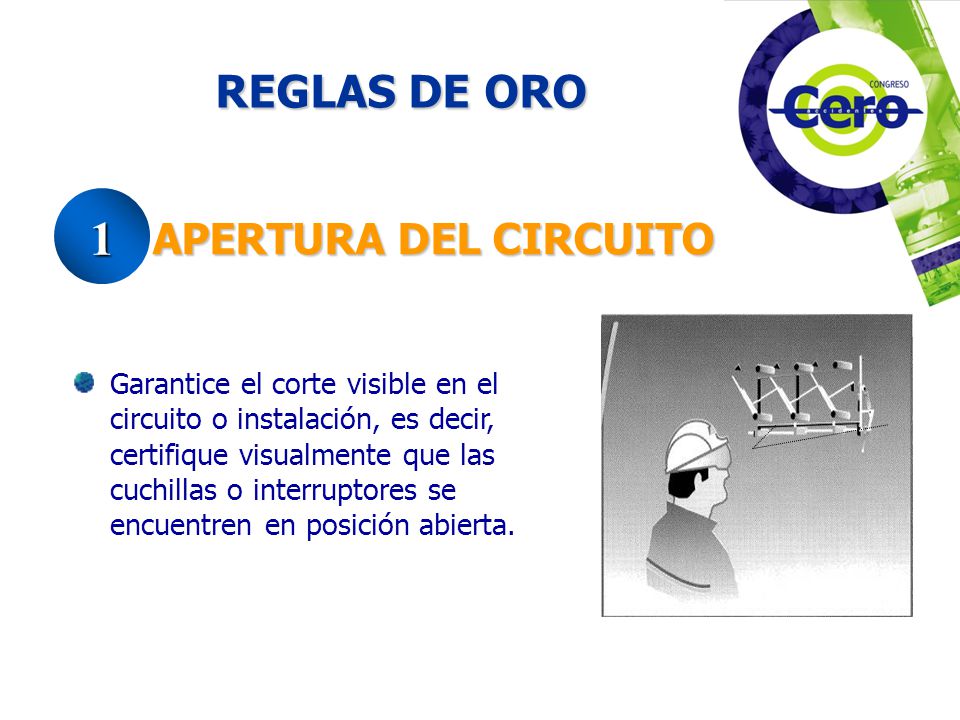

31 1 REGLAS DE ORO APERTURA DEL CIRCUITO
Garantice el corte visible en el circuito o instalación, es decir, certifique visualmente que las cuchillas o interruptores se encuentren en posición abierta.

32 Abra y bloquee los equipos de maniobra y señalice “NO OPERAR”
REGLAS DE ORO 2 BLOQUEO O CONDENACIÓN Abra y bloquee los equipos de maniobra y señalice “NO OPERAR”

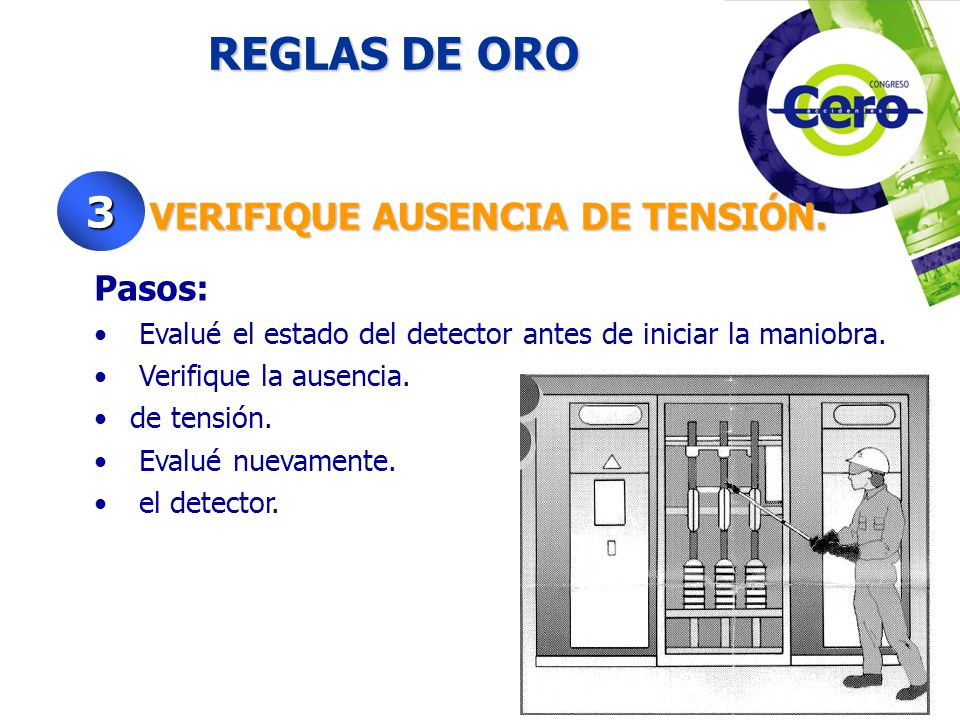

33 REGLAS DE ORO 3 VERIFIQUE AUSENCIA DE TENSIÓN. Pasos:
Evalué el estado del detector antes de iniciar la maniobra. Verifique la ausencia. de tensión. Evalué nuevamente. el detector.

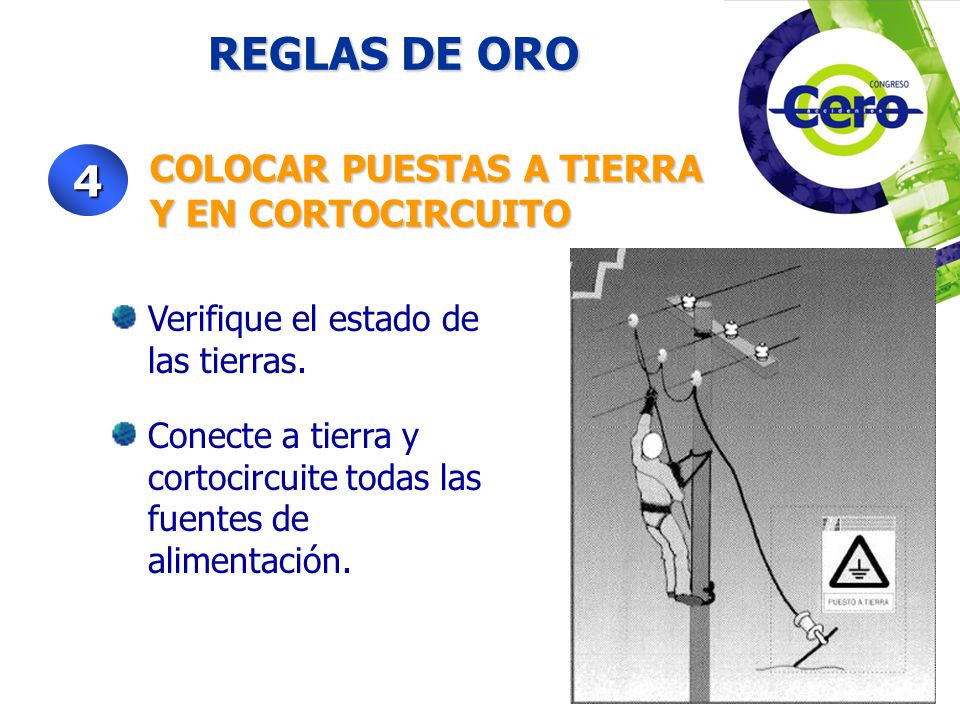

34 REGLAS DE ORO 4 COLOCAR PUESTAS A TIERRA Y EN CORTOCIRCUITO
Verifique el estado de las tierras. Conecte a tierra y cortocircuite todas las fuentes de alimentación.

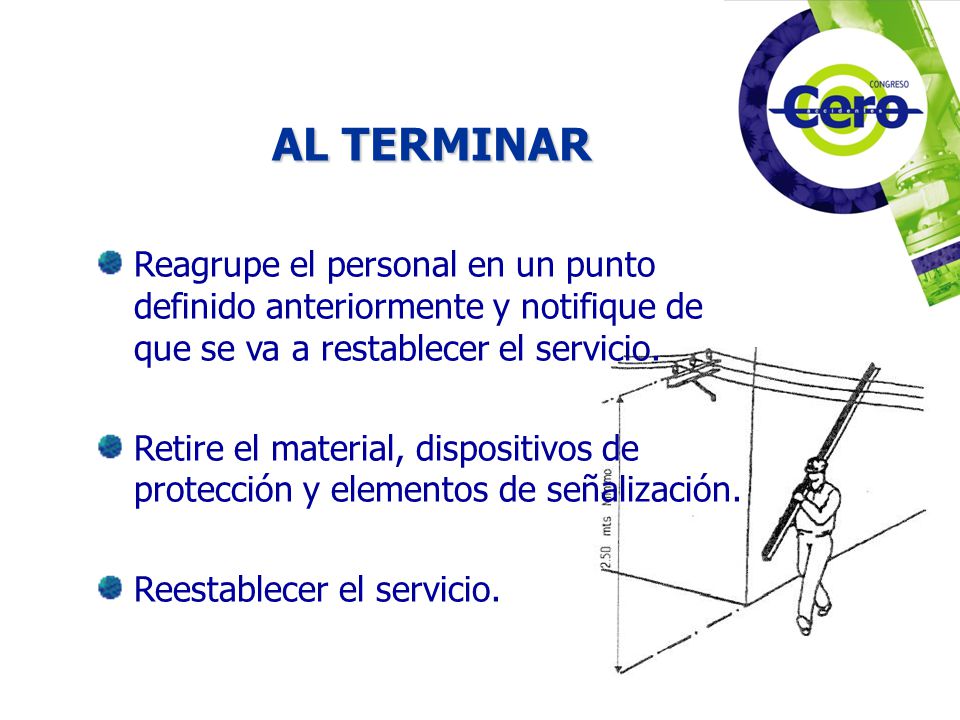

35 AL TERMINAR Reagrupe el personal en un punto definido anteriormente y notifique de que se va a restablecer el servicio. Retire el material, dispositivos de protección y elementos de señalización. Reestablecer el servicio.

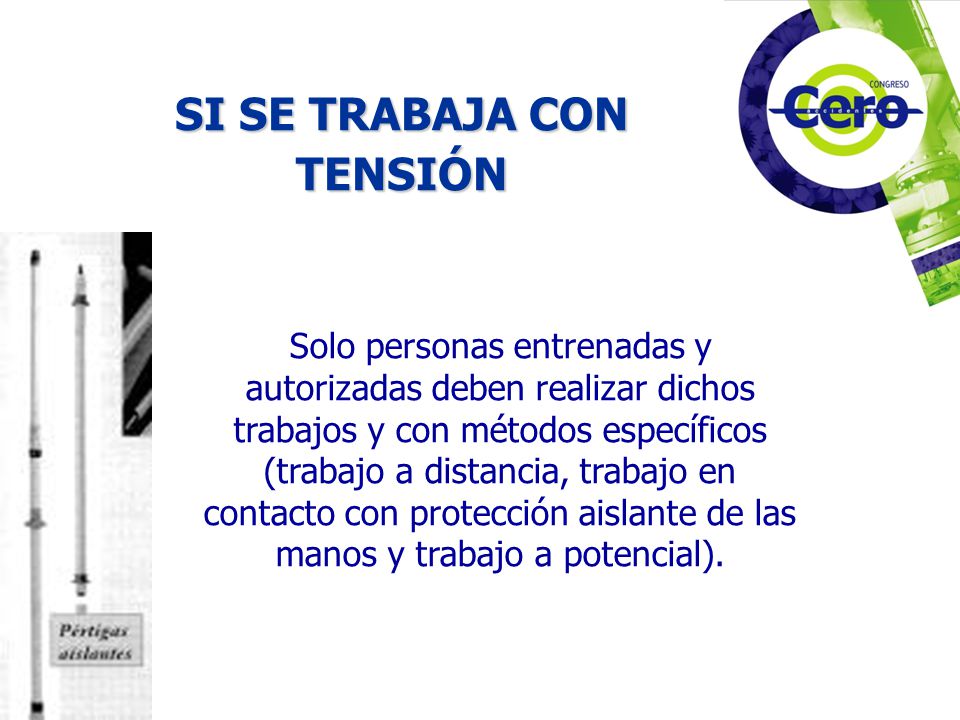

36 SI SE TRABAJA CON TENSIÓN
Solo personas entrenadas y autorizadas deben realizar dichos trabajos y con métodos específicos (trabajo a distancia, trabajo en contacto con protección aislante de las manos y trabajo a potencial).

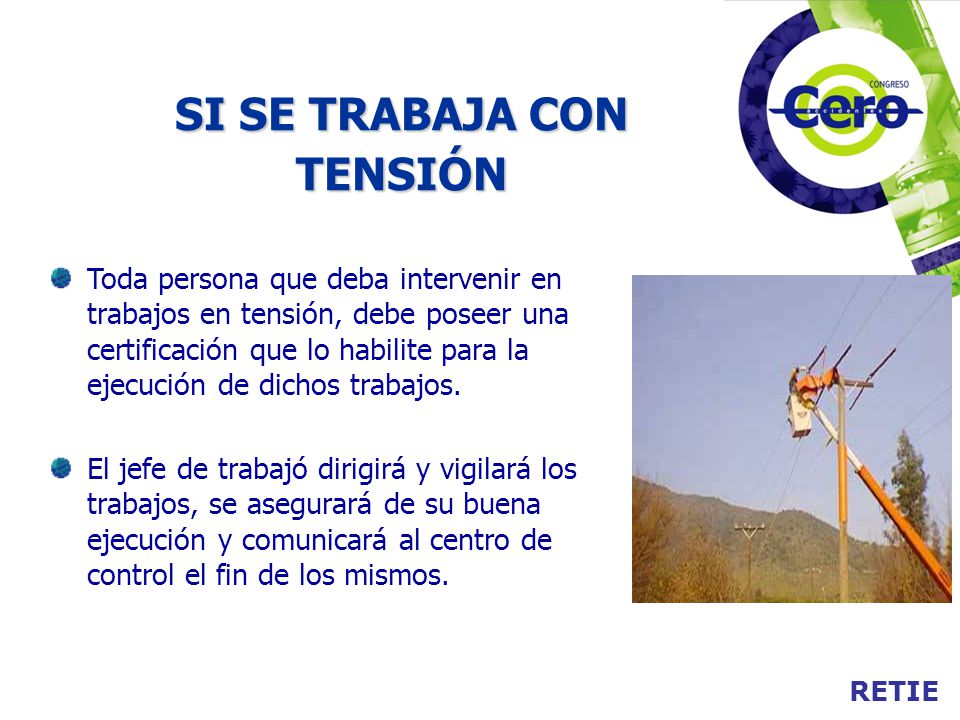

37 SI SE TRABAJA CON TENSIÓN
Toda persona que deba intervenir en trabajos en tensión, debe poseer una certificación que lo habilite para la ejecución de dichos trabajos. El jefe de trabajó dirigirá y vigilará los trabajos, se asegurará de su buena ejecución y comunicará al centro de control el fin de los mismos. RETIE

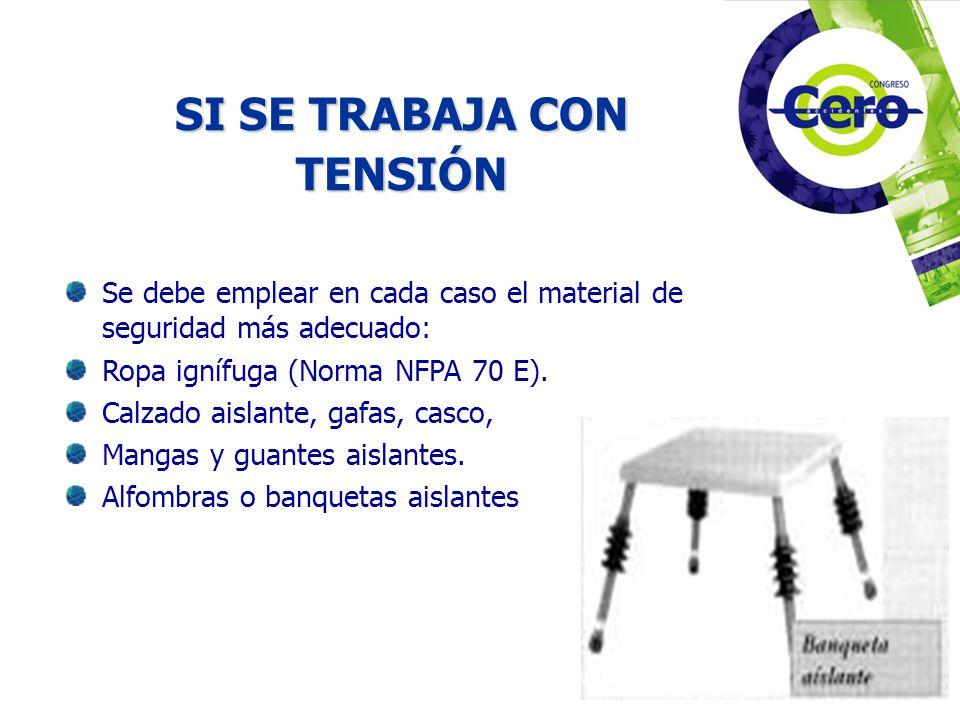

38 SI SE TRABAJA CON TENSIÓN
Se debe emplear en cada caso el material de seguridad más adecuado: Ropa ignífuga (Norma NFPA 70 E). Calzado aislante, gafas, casco, Mangas y guantes aislantes. Alfombras o banquetas aislantes

39 SI SE TRABAJA CON TENSIÓN
Trabajar en una sola fase a la vez Se debe cubrir con equipo aislante equipos, herrajes, fases y sistemas que no se vayan a intervenir en el momento. Antes de intervenir un nuevo circuito, se debe cubrir el anterior.

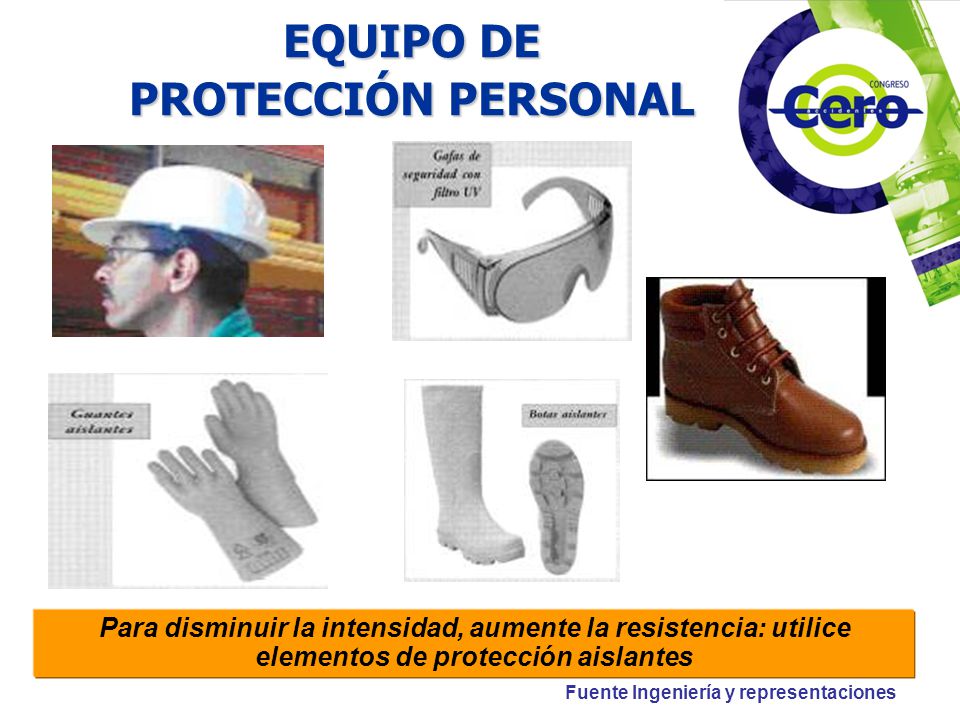

40 EQUIPO DE PROTECCIÓN PERSONAL
Para disminuir la intensidad, aumente la resistencia: utilice elementos de protección aislantes Fuente Ingeniería y representaciones

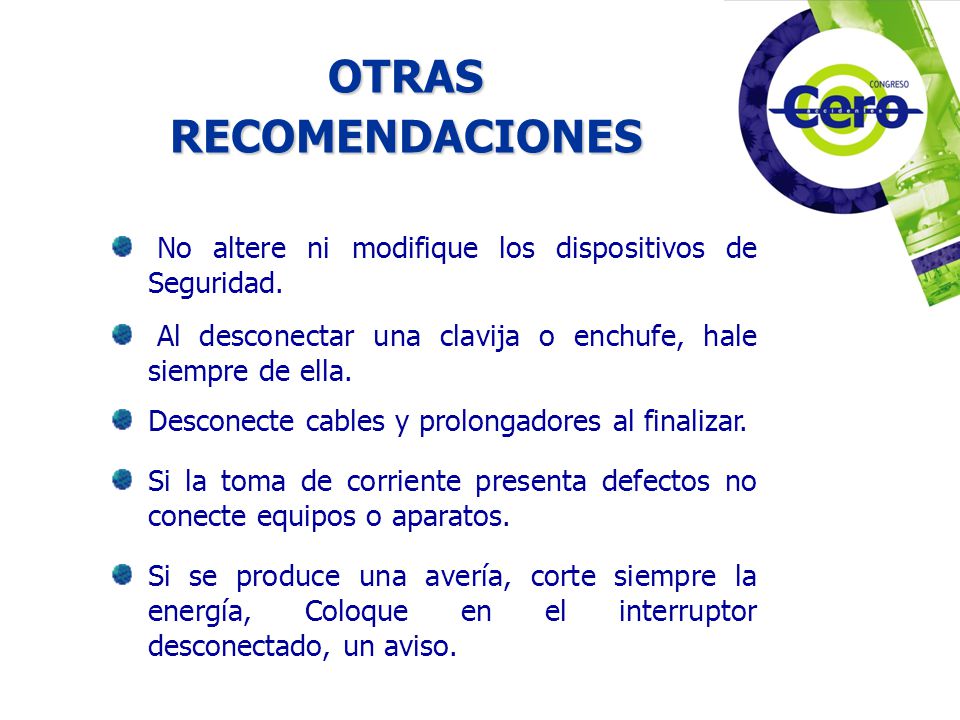

41 OTRAS RECOMENDACIONES
No altere ni modifique los dispositivos de Seguridad. Al desconectar una clavija o enchufe, hale siempre de ella. Desconecte cables y prolongadores al finalizar. Si la toma de corriente presenta defectos no conecte equipos o aparatos. Si se produce una avería, corte siempre la energía, Coloque en el interruptor desconectado, un aviso.

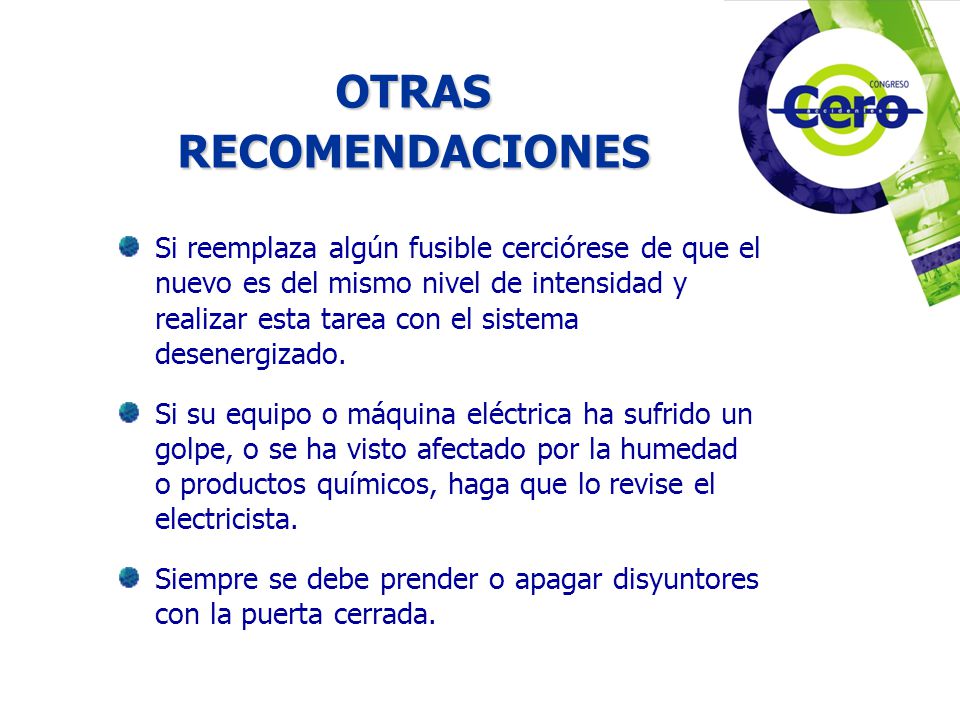

42 OTRAS RECOMENDACIONES
Si reemplaza algún fusible cerciórese de que el nuevo es del mismo nivel de intensidad y realizar esta tarea con el sistema desenergizado. Si su equipo o máquina eléctrica ha sufrido un golpe, o se ha visto afectado por la humedad o productos químicos, haga que lo revise el electricista. Siempre se debe prender o apagar disyuntores con la puerta cerrada.

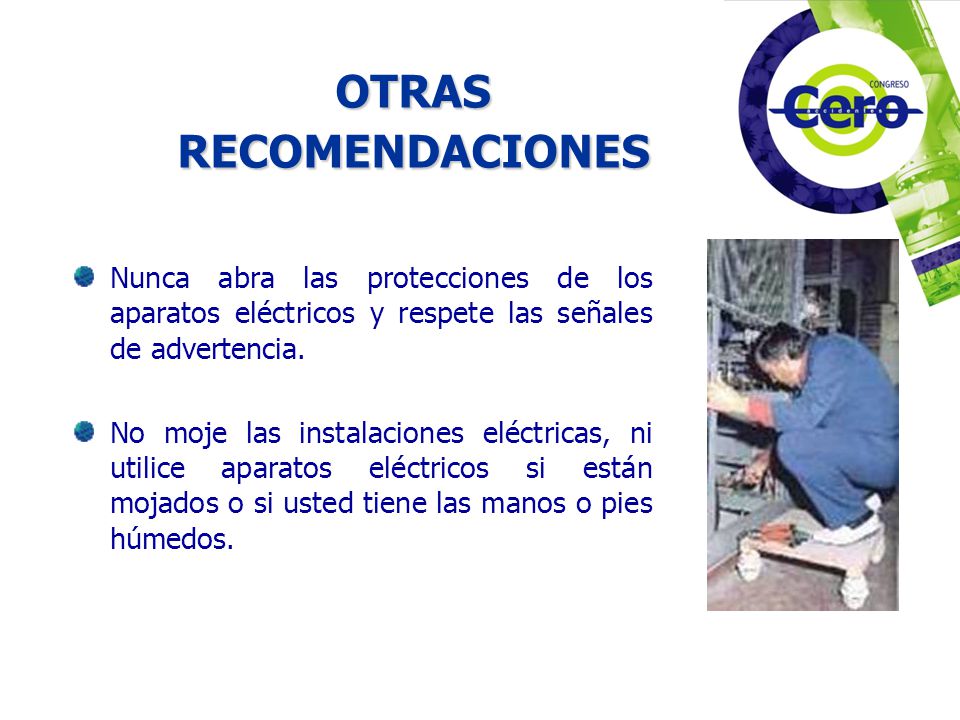

43 OTRAS RECOMENDACIONES
Nunca abra las protecciones de los aparatos eléctricos y respete las señales de advertencia. No moje las instalaciones eléctricas, ni utilice aparatos eléctricos si están mojados o si usted tiene las manos o pies húmedos.

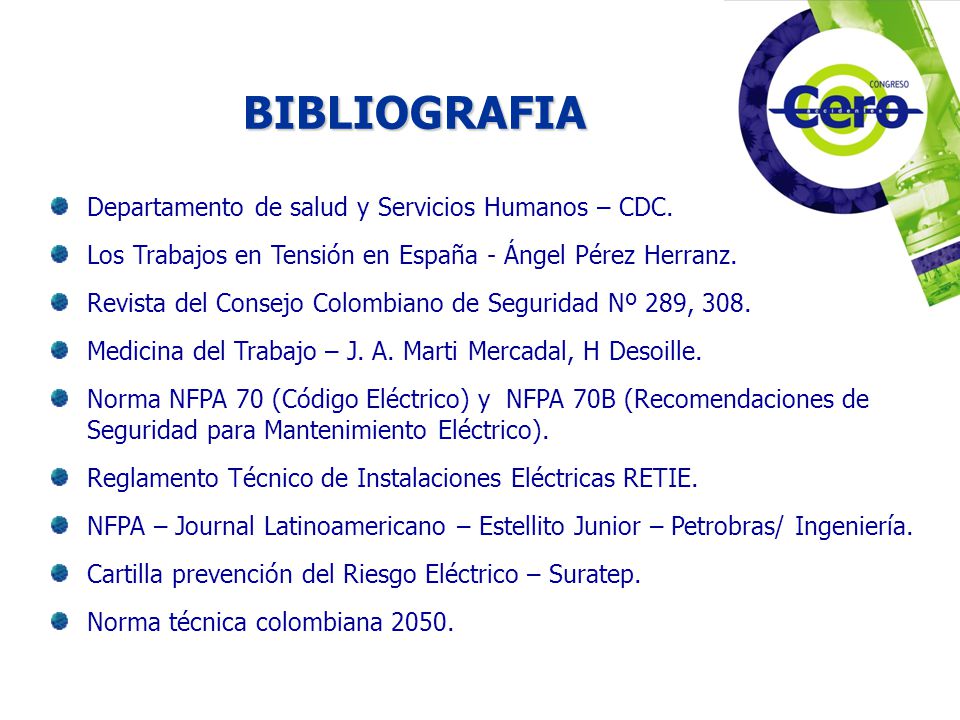

44 BIBLIOGRAFIA Departamento de salud y Servicios Humanos – CDC.
Los Trabajos en Tensión en España - Ángel Pérez Herranz. Revista del Consejo Colombiano de Seguridad Nº 289, 308. Medicina del Trabajo – J. A. Marti Mercadal, H Desoille. Norma NFPA 70 (Código Eléctrico) y NFPA 70B (Recomendaciones de Seguridad para Mantenimiento Eléctrico). Reglamento Técnico de Instalaciones Eléctricas RETIE. NFPA – Journal Latinoamericano – Estellito Junior – Petrobras/ Ingeniería. Cartilla prevención del Riesgo Eléctrico – Suratep. Norma técnica colombiana 2050.

45 Gracias Carlos Alberto Velásquez Castrillón
Analista de Higiene, Seguridad y Ambiente A RL SURA
