Departamento de Informática Universidad de Aconcagua
Diccionario de Datos Profesor: Paula Quitral
2
Diccionario de Datos El diccionario de datos es una lista organizada de todos los datos pertinentes al sistema, con un conjunto de definiciones precisas y rigurosas para que tanto el analista como el usuario se entiendan.
3
Diccionario de Datos En el DD se :
- Describe el significado de los flujos y almacenes que muestran los DFD’s - Describe la composición de los paquetes de datos que se mueven a través de los flujos de datos - Describe la composición de los paquetes de datos en los almacenes - Especifica los valores y unidades relevantes de piezas elementales de información entre los flujos de datos y los almacenes de datos - Describe los detalles de las relaciones entre las entidades que aparecen en un diagrama Entidad- relación
4

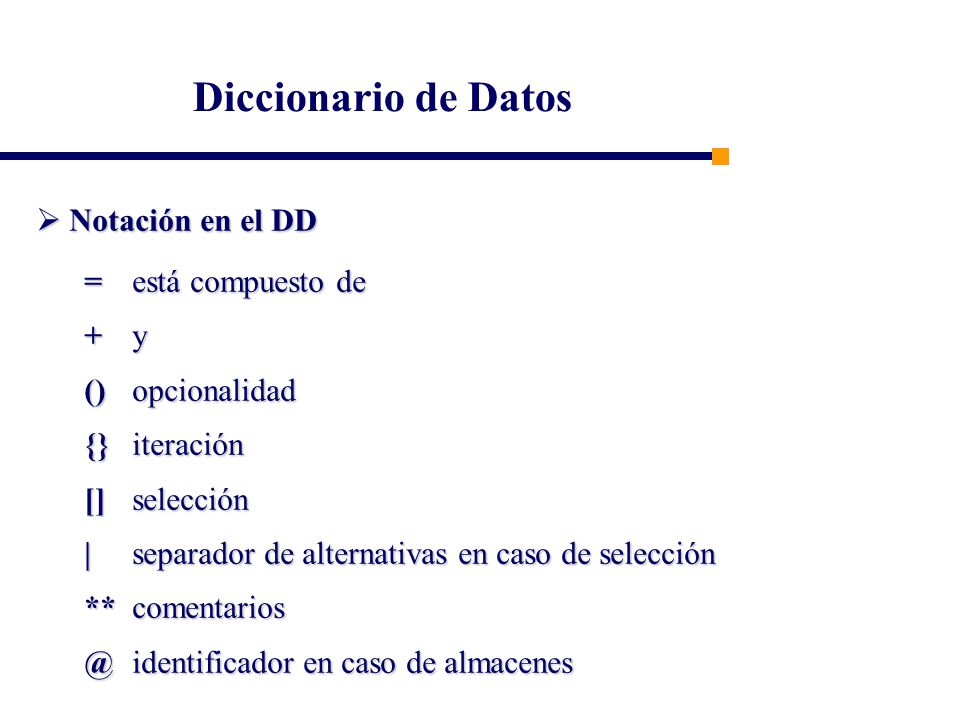

Diccionario de Datos Notación en el DD = está compuesto de + y
() opcionalidad {} iteración [] selección | separador de alternativas en caso de selección ** comentarios @ identificador en caso de almacenes
5
Diccionario de Datos Datos elementales
Datos que dentro del contexto del usuario no tiene sentido descomponerlas. Es importante especificar para estos datos los valores permitidos y la unidad de medida. Ejemplos: peso_persona = * * (no necesario comentario) * unidad : kilo; rango : * fecha_nacimiento = * * * unidad : días desde 1-ENE-1990; rango : *
6
Diccionario de Datos Datos opcionales
direc_cliente = (direc _entrega) + (direc _facturación) direc_cliente = [direc _entrega | direc _facturación | direc _entrega + direc_facturación] direc_cliente = direc _entrega + (direc _facturación)
7
Diccionario de Datos Iteración
Repetición de uno o más datos elementales o grupo de datos. ”Cero o más ocurrencias de ..." pedido = nom_cliente + direc_entrega + {artículo}
8

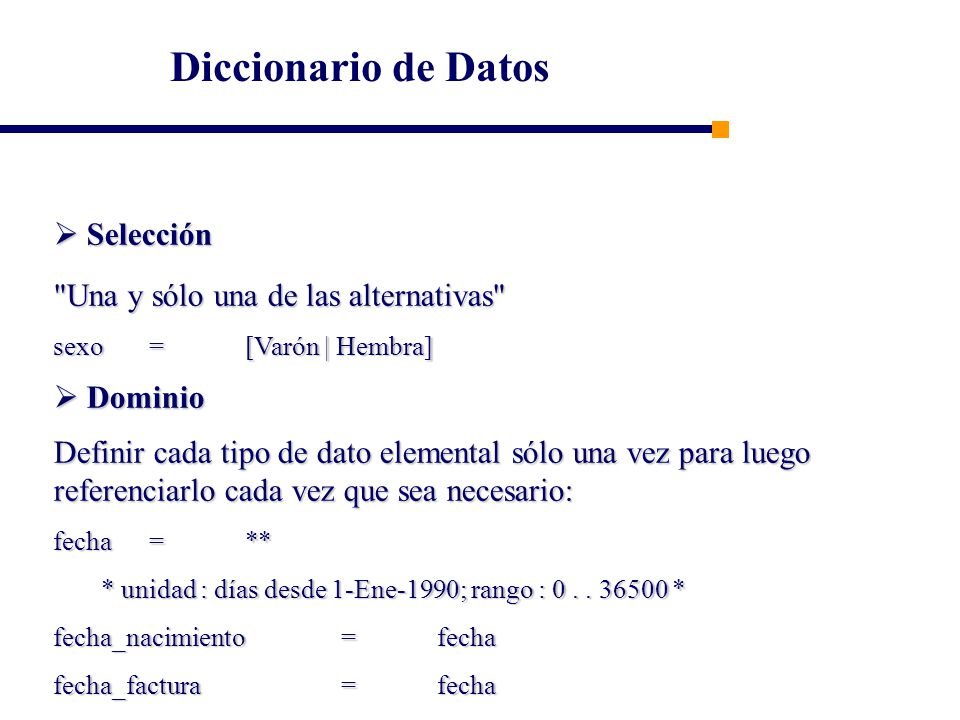

Diccionario de Datos Selección "Una y sólo una de las alternativas"
sexo = [Varón | Hembra] Dominio Definir cada tipo de dato elemental sólo una vez para luego referenciarlo cada vez que sea necesario: fecha = ** * unidad : días desde 1-Ene-1990; rango : * fecha_nacimiento = fecha fecha_factura = fecha
9
Diccionario de Datos DEFINICIÓN DE LAS ENTIDADES DEL DIAGRAMA E/R
En general, las entidades del diagrama entidad/Interrelación se corresponden a los almacenes del DFD En el siguiente ejemplo, CLIENTE es a la vez la definición de una entidad y un almacén CLIENTES. CLIENTES = {CLIENTE} CLIENTE + nombre + dirección + teléfono o equivalente con otra notación : CLIENTE = id_cliente + nombre + dirección + teléfono
10
Diccionario de Datos DEFINICIÓN DE LAS INTERRELACIONES
Se describe el significado, objetos que forman la interrelación, cardinalidad de la interrelación (límites inferior y superior) Ejemplo: compra = * asociación entre un cliente y uno o más artículos * @fecha + + cantidad}
