1 1 CONCEPTOS SOBRE LA CONMUTACION Semestre 3 Capítulo 4 Carlos Bran cbran@udb.edu.sv

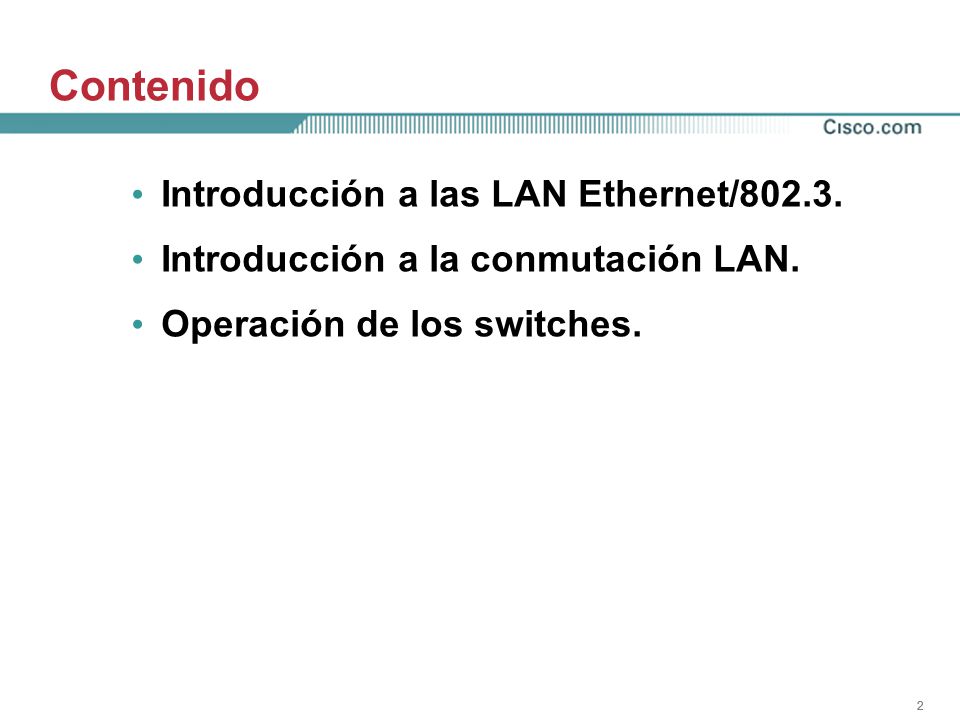

2 222 Introducción a las LAN Ethernet/802.3. Introducción a la conmutación LAN. Operación de los switches. Contenido

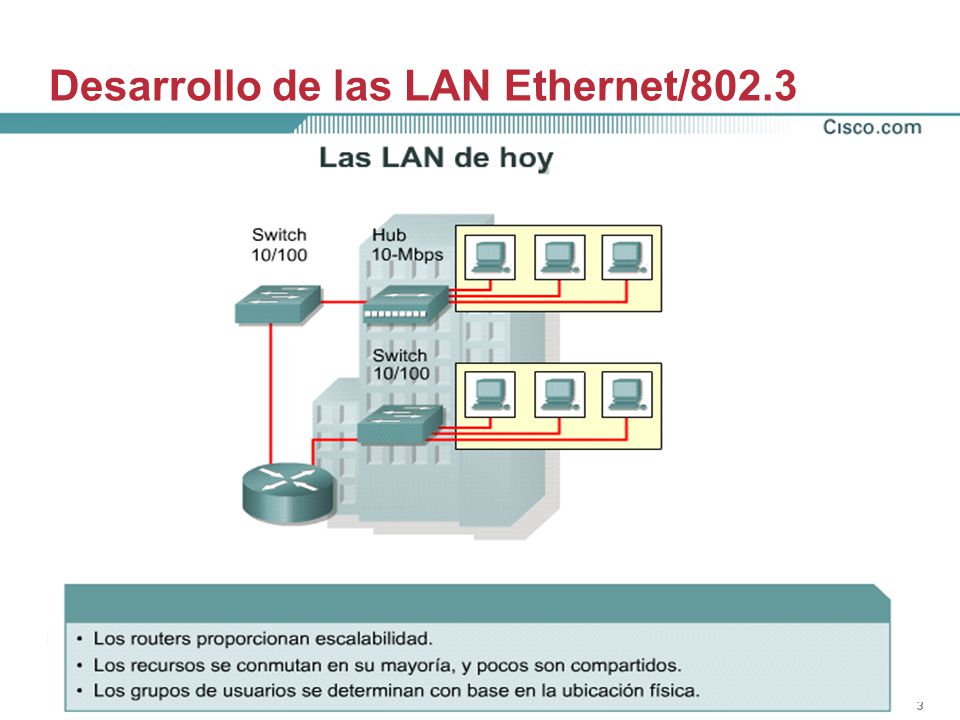

3 333 Desarrollo de las LAN Ethernet/802.3

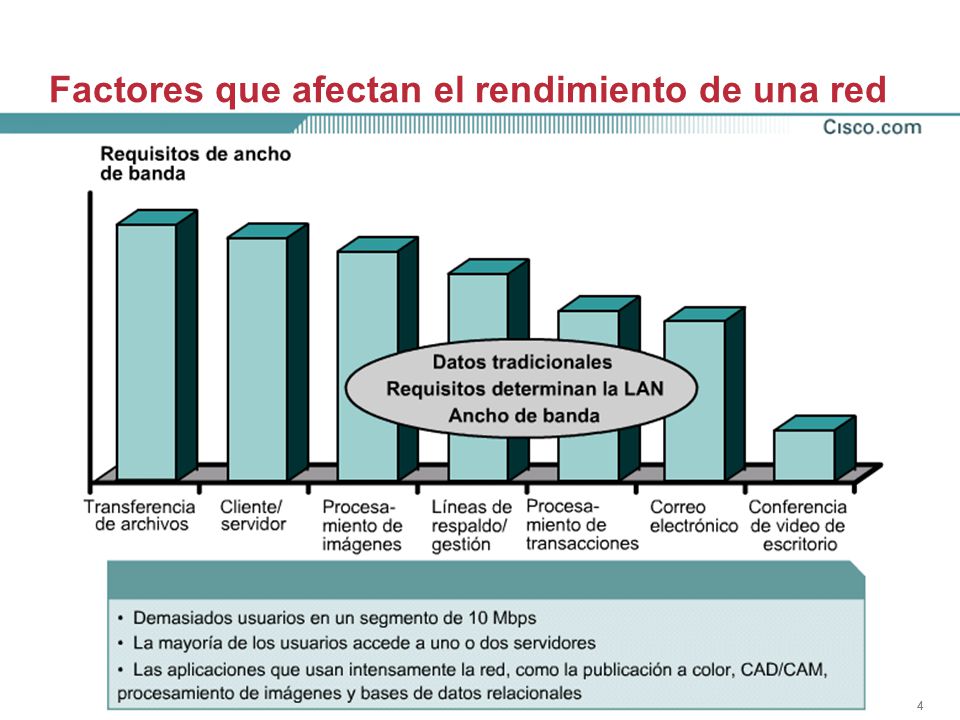

4 444 Factores que afectan el rendimiento de una red

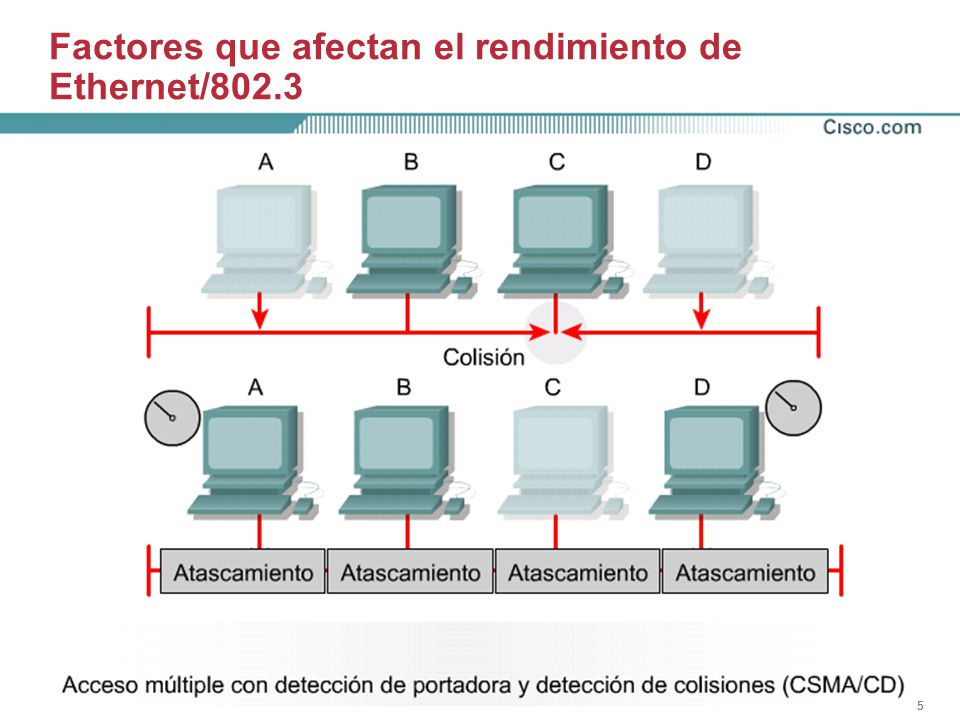

5 555 Factores que afectan el rendimiento de Ethernet/802.3 La naturaleza del broadcast de entrega de las tramas. El método de acceso al medio CSMA/CD. Las aplicaciones multimedia con mayor demanda de ancho de banda. La latencia acumulada a medida que la trama recorre la red atravesando los diversos dispositivos de red.

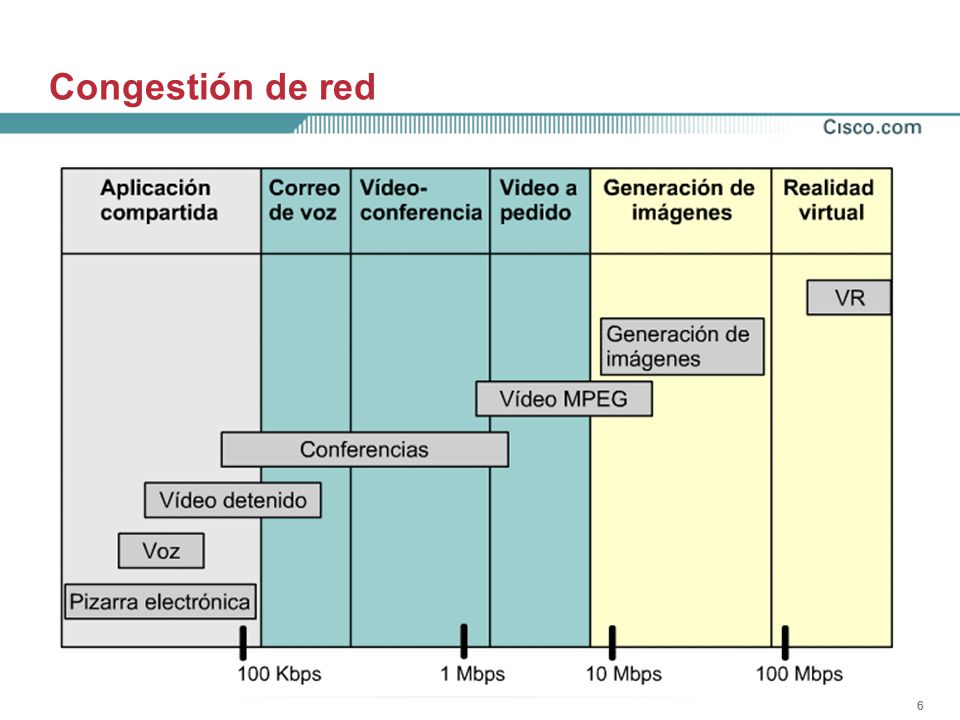

6 666 Congestión de red

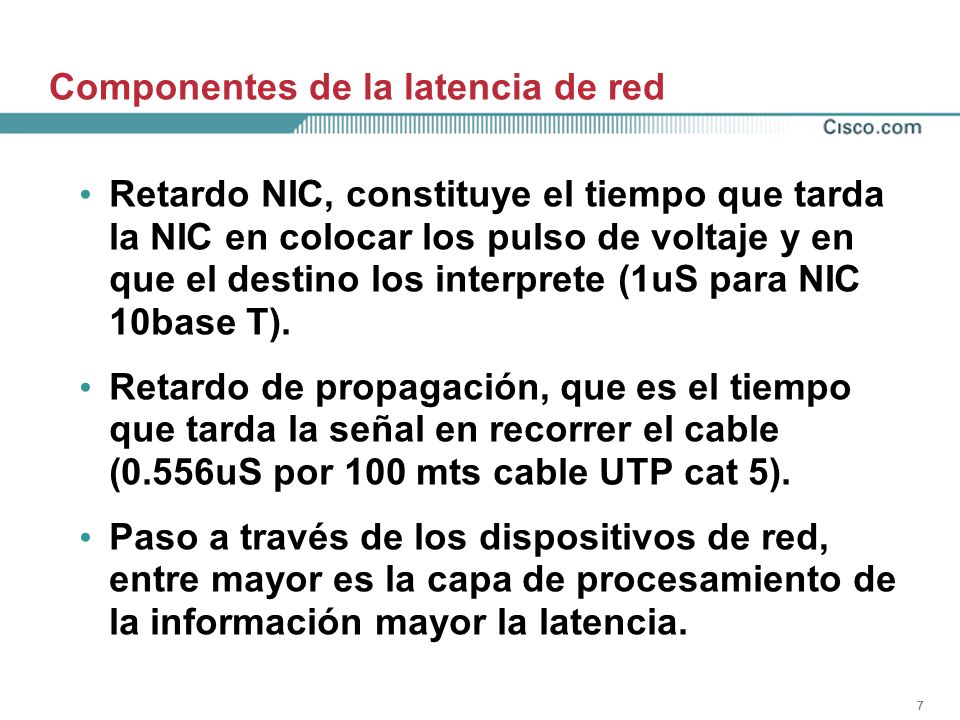

7 777 Componentes de la latencia de red Retardo NIC, constituye el tiempo que tarda la NIC en colocar los pulso de voltaje y en que el destino los interprete (1uS para NIC 10base T). Retardo de propagación, que es el tiempo que tarda la señal en recorrer el cable (0.556uS por 100 mts cable UTP cat 5). Paso a través de los dispositivos de red, entre mayor es la capa de procesamiento de la información mayor la latencia.

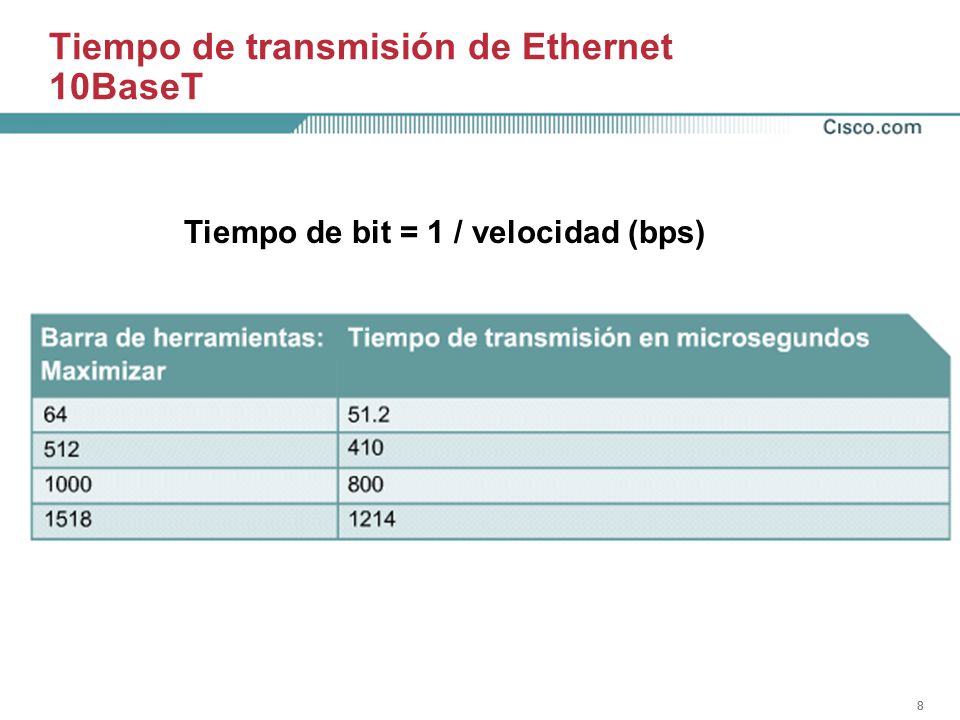

8 888 Tiempo de transmisión de Ethernet 10BaseT Tiempo de bit = 1 / velocidad (bps)

9 999 Implicaciones del uso de repetidores

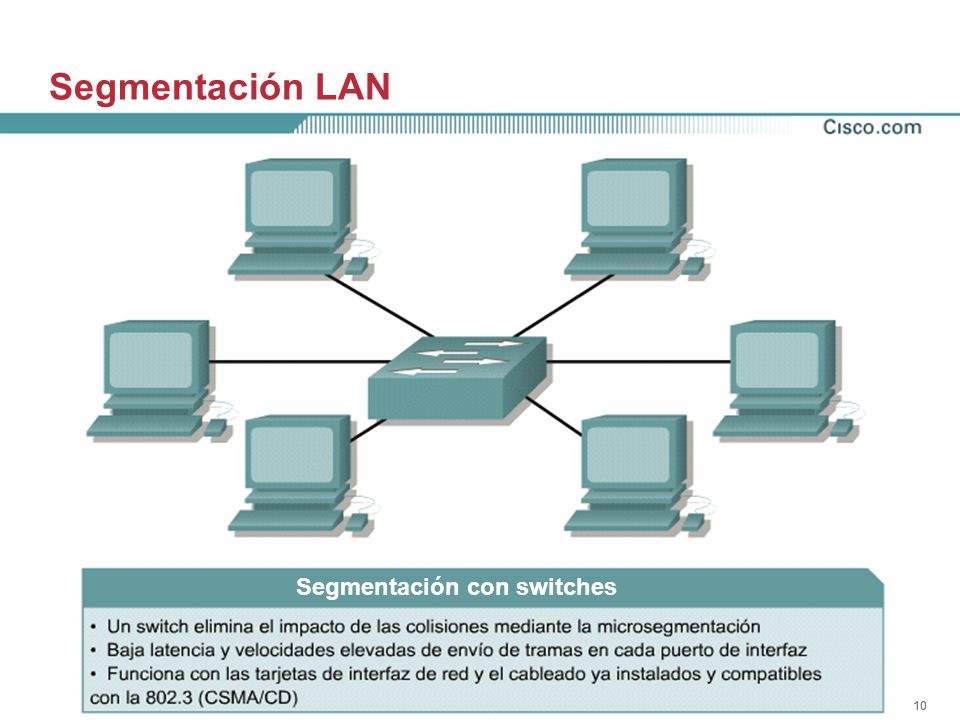

10 10 Segmentación LAN Segmentación con puentes Segmentación con routers Segmentación con switches

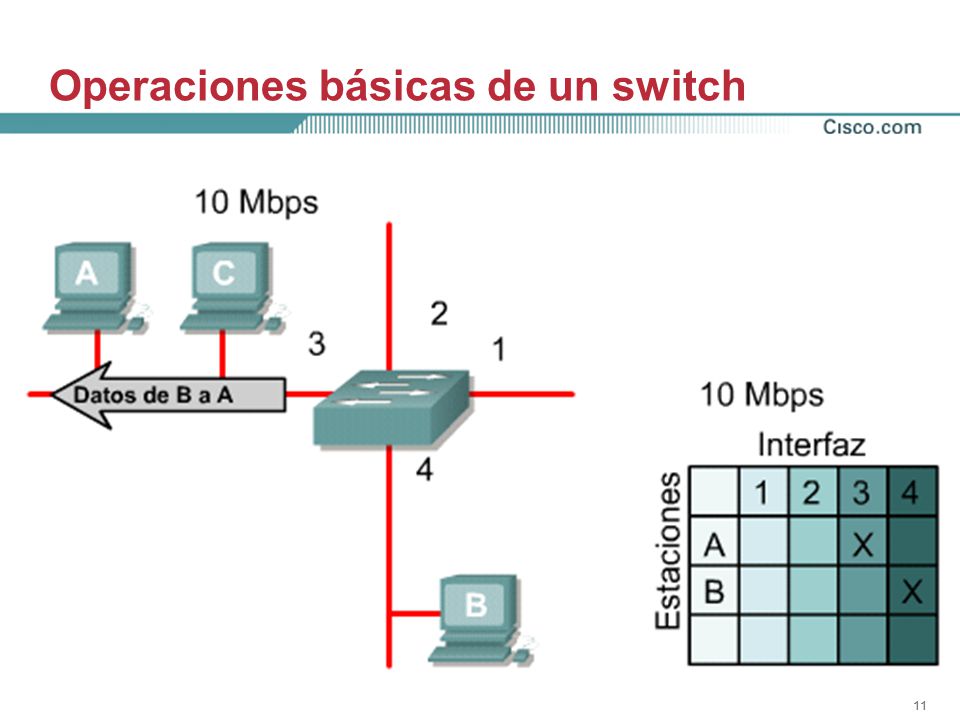

11 11 Operaciones básicas de un switch

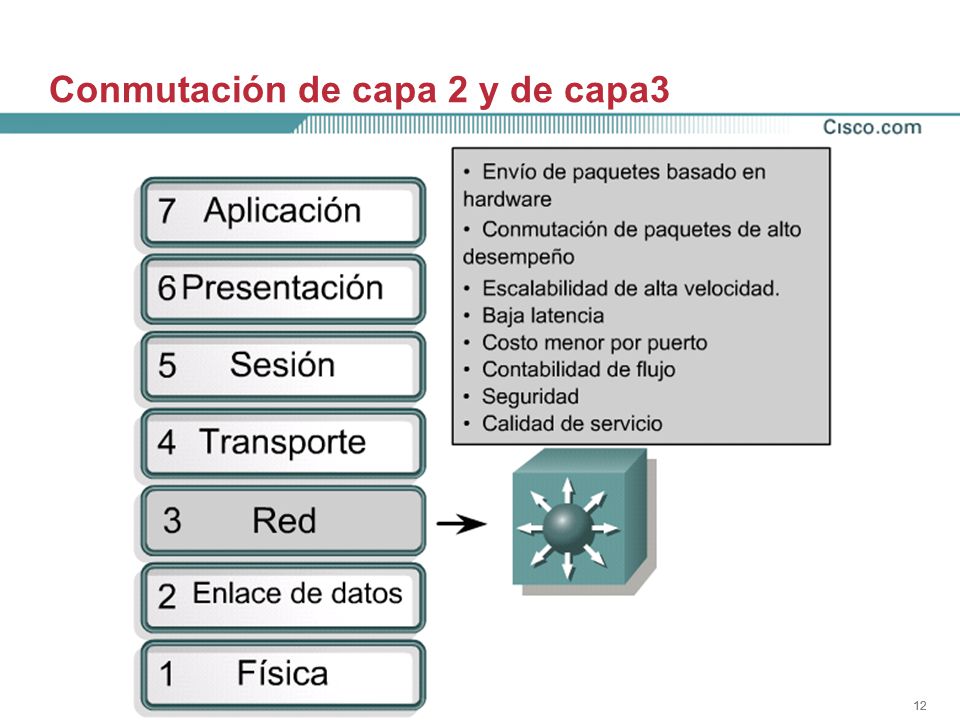

12 12 Conmutación de capa 2 y de capa3

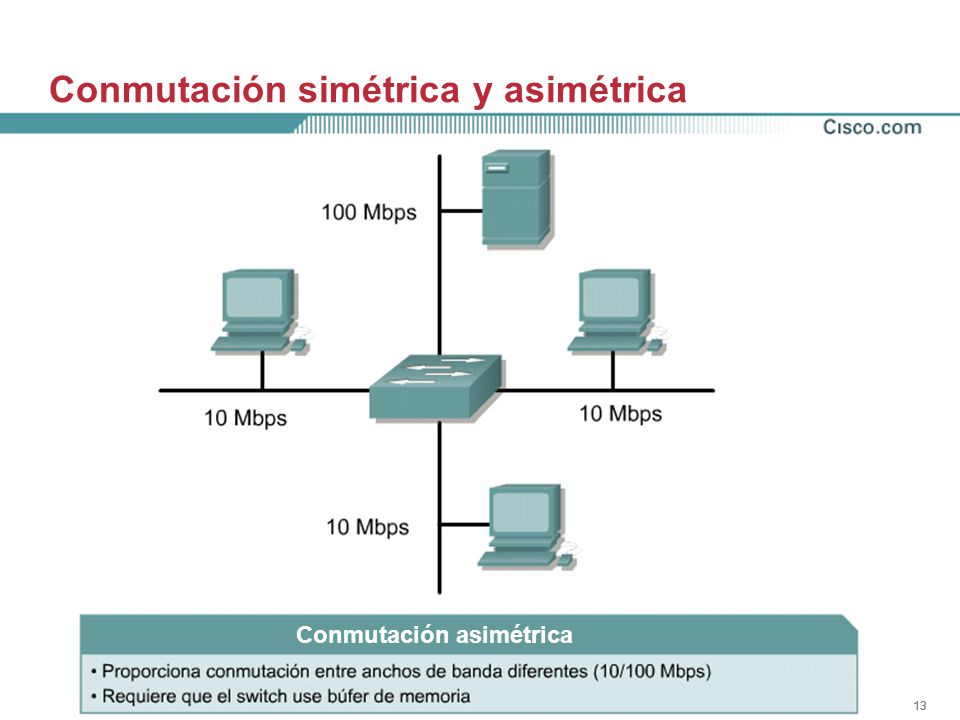

13 13 Conmutación simétrica y asimétrica Conmutación simétricaConmutación asimétrica

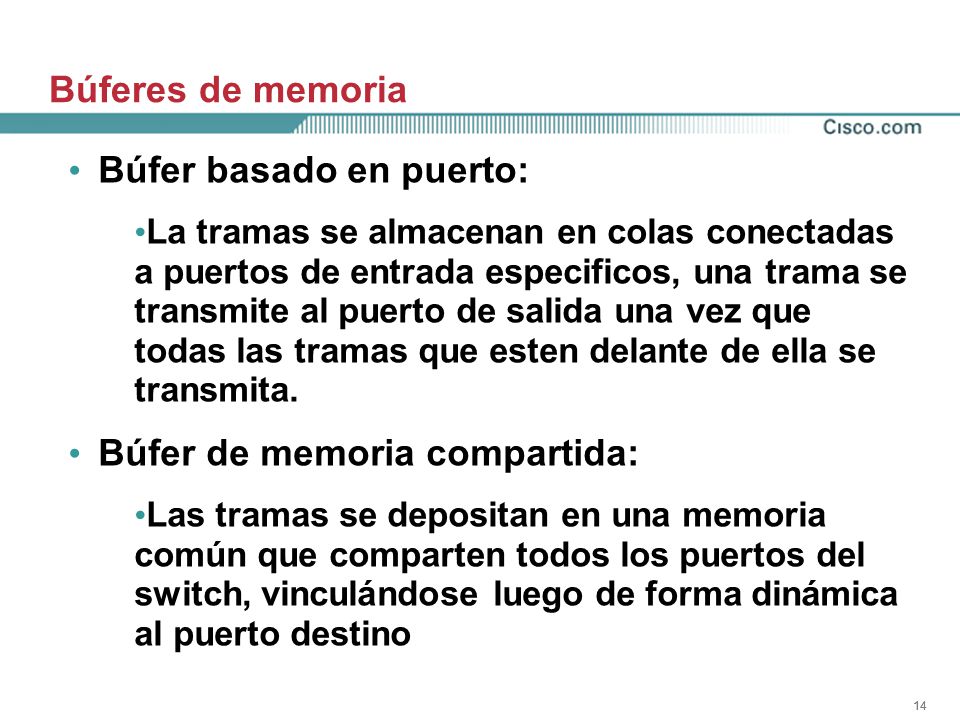

14 14 Búferes de memoria Búfer basado en puerto: La tramas se almacenan en colas conectadas a puertos de entrada especificos, una trama se transmite al puerto de salida una vez que todas las tramas que esten delante de ella se transmita. Búfer de memoria compartida: Las tramas se depositan en una memoria común que comparten todos los puertos del switch, vinculándose luego de forma dinámica al puerto destino

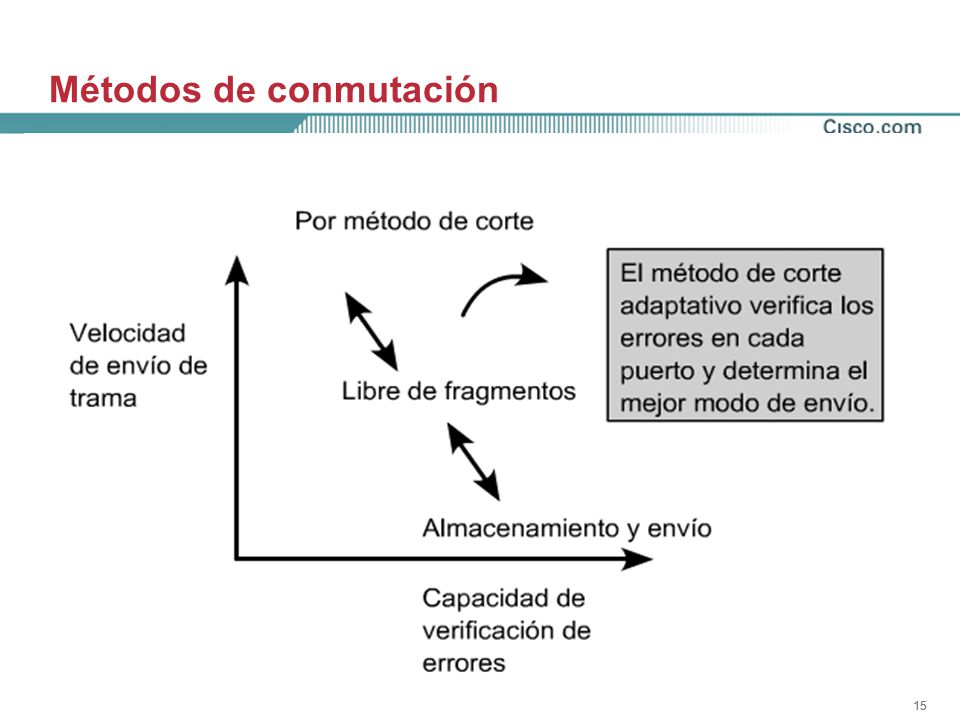

15 15 Métodos de conmutación Almacenamiento y envió: La trama completa se recibe y se aplica CRC antes de hacer cualquier tipo de envió Método de corte: La trama se envía a través de switch antes de que se reciba la trama completa. Conmutación rápida: Se envía inmediatamente después de recibir la dirección de destino. Libre de fragmentos: Filtra los fragmentos de colisión enviando la trama después de recibir 64 bytes o mas Animacion1

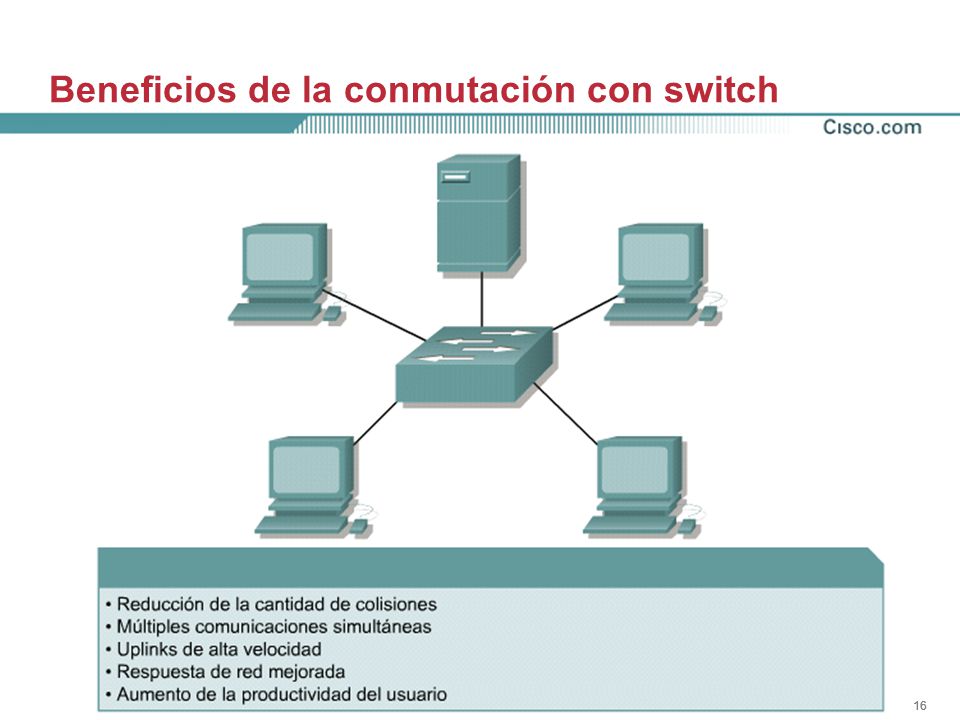

16 16 Beneficios de la conmutación con switch

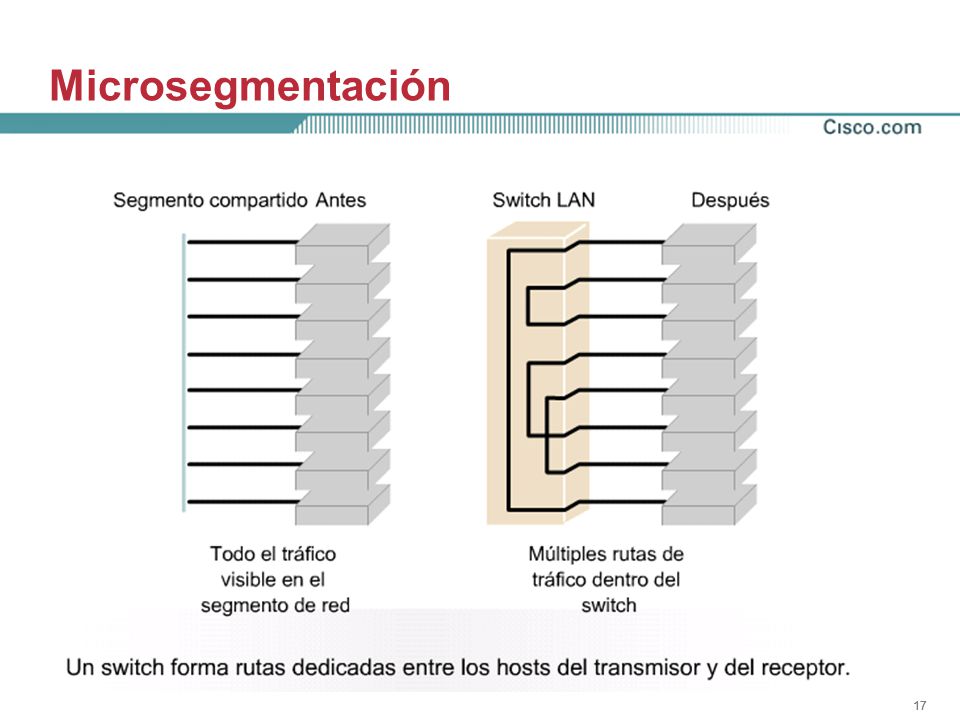

17 17 Microsegmentación

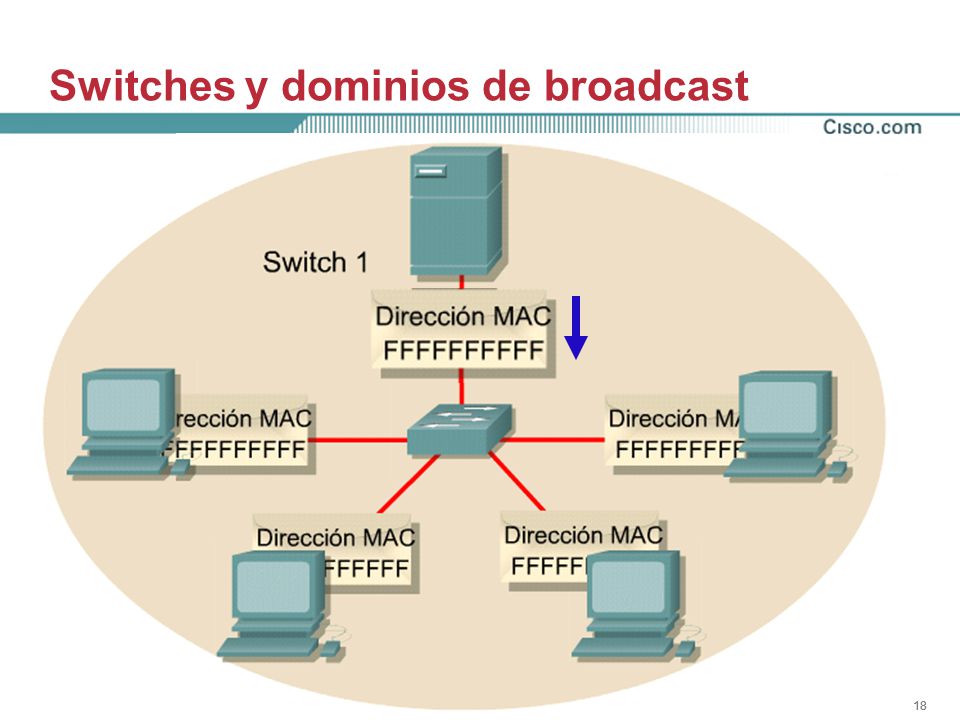

18 18 Switches y dominios de broadcast
