1 Empujes de suelos - Teorías de Rankine y Coulomb
Mecánica de Suelos (64.08)

2 Teorías de empuje de suelos - Rankine y Coulomb

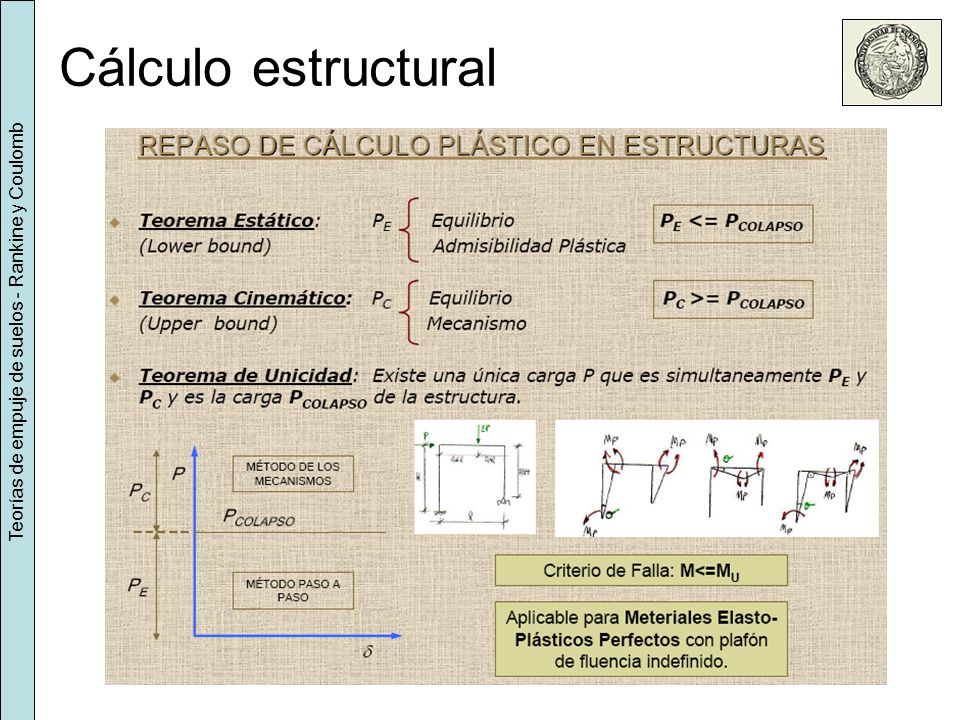

Cálculo estructural Teorías de empuje de suelos - Rankine y Coulomb

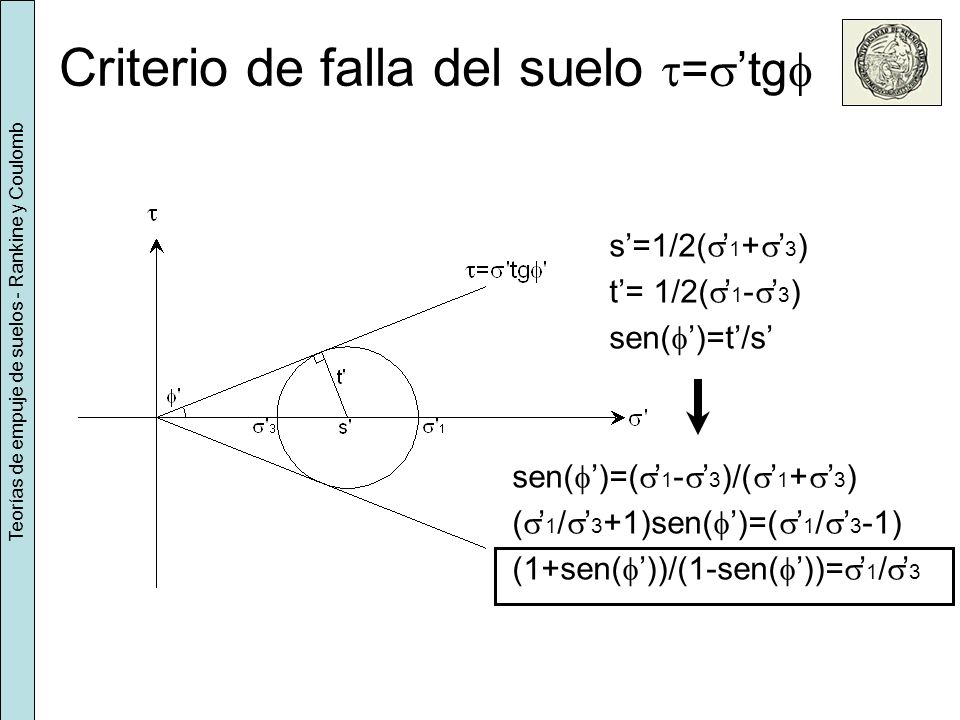

3 Criterio de falla del suelo t=s’tgf
s’=1/2(s’1+s’3) t’= 1/2(s’1-s’3) sen(f’)=t’/s’ sen(f’)=(s’1-s’3)/(s’1+s’3) (s’1/s’3+1)sen(f’)=(s’1/s’3-1) (1+sen(f’))/(1-sen(f’))=s’1/s’3 Teorías de empuje de suelos - Rankine y Coulomb

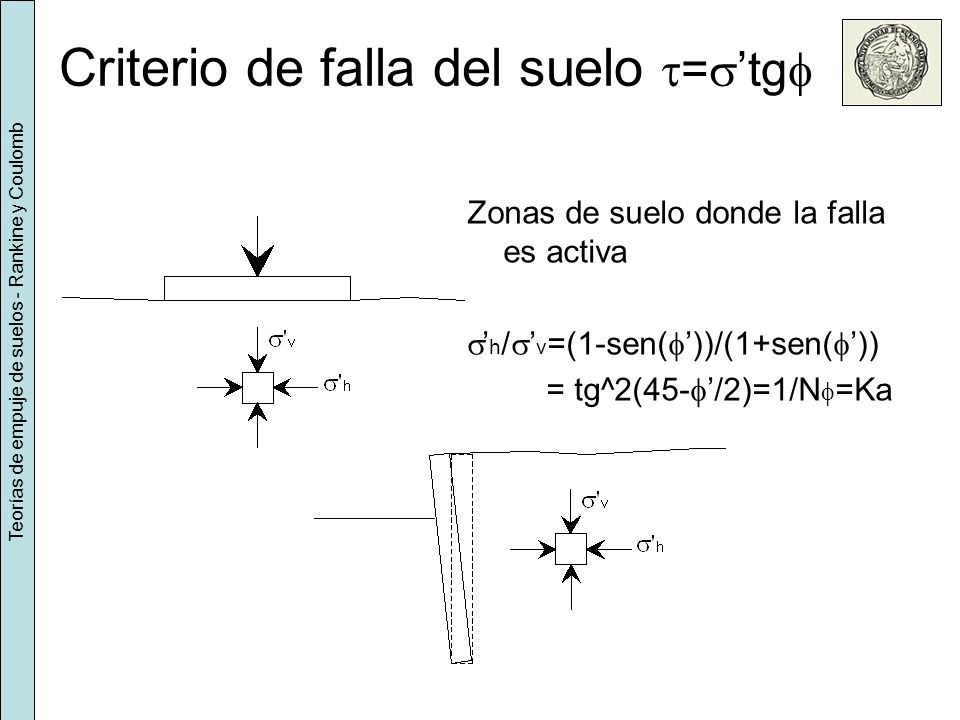

4 Criterio de falla del suelo t=s’tgf
Zonas de suelo donde la falla es activa s’h/s’v=(1-sen(f’))/(1+sen(f’)) = tg^2(45-f’/2)=1/Nf=Ka Teorías de empuje de suelos - Rankine y Coulomb

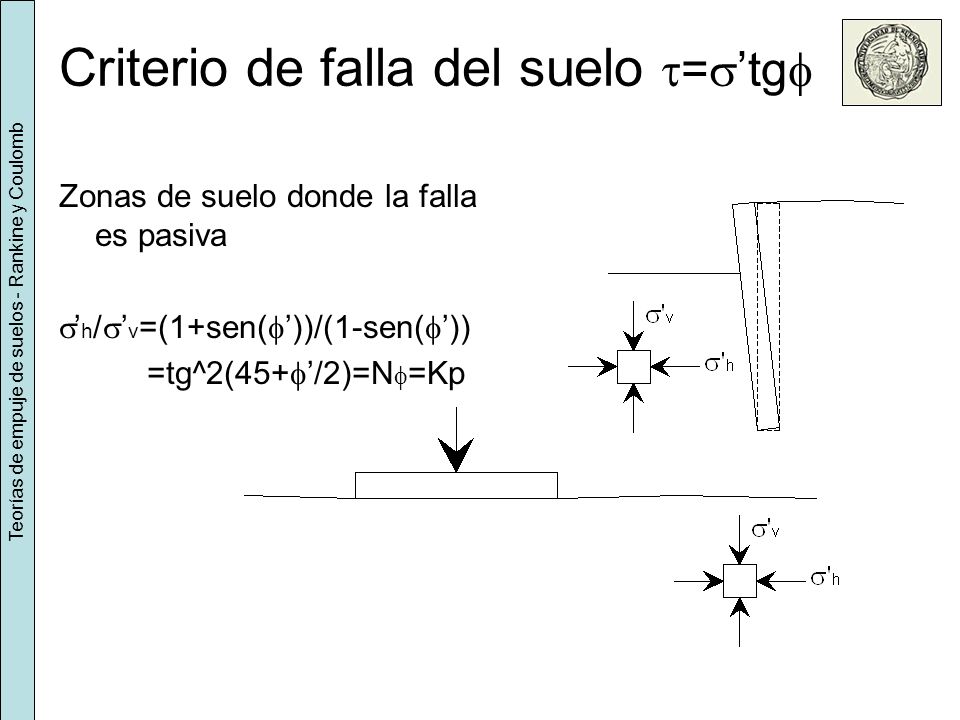

5 Criterio de falla del suelo t=s’tgf
Zonas de suelo donde la falla es pasiva s’h/s’v=(1+sen(f’))/(1-sen(f’)) =tg^2(45+f’/2)=Nf=Kp Teorías de empuje de suelos - Rankine y Coulomb

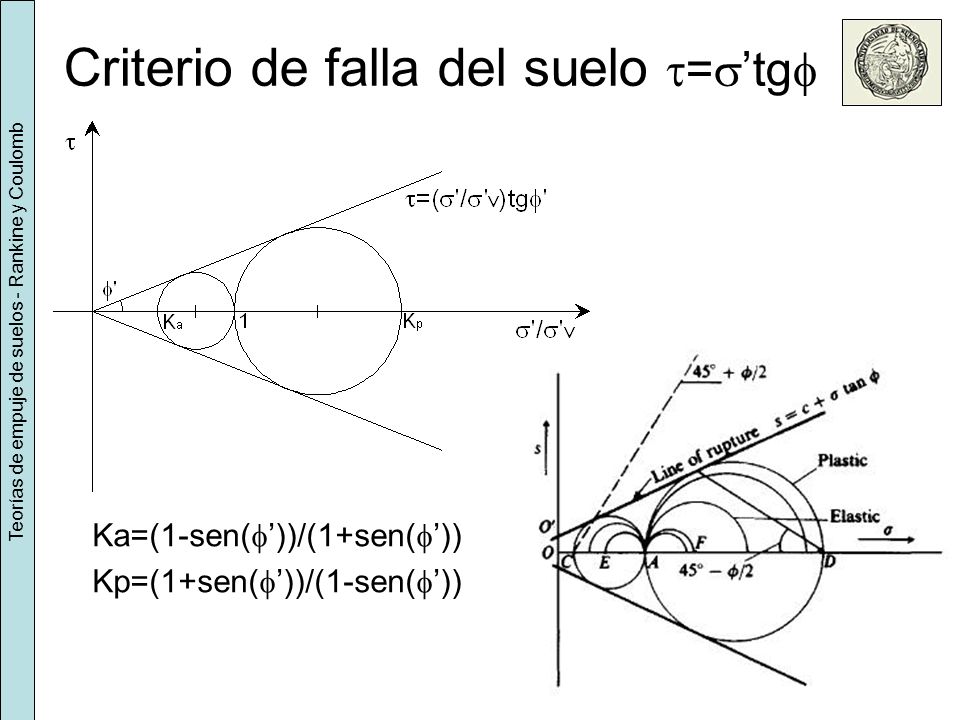

6 Criterio de falla del suelo t=s’tgf
Teorías de empuje de suelos - Rankine y Coulomb Ka=(1-sen(f’))/(1+sen(f’)) Kp=(1+sen(f’))/(1-sen(f’))

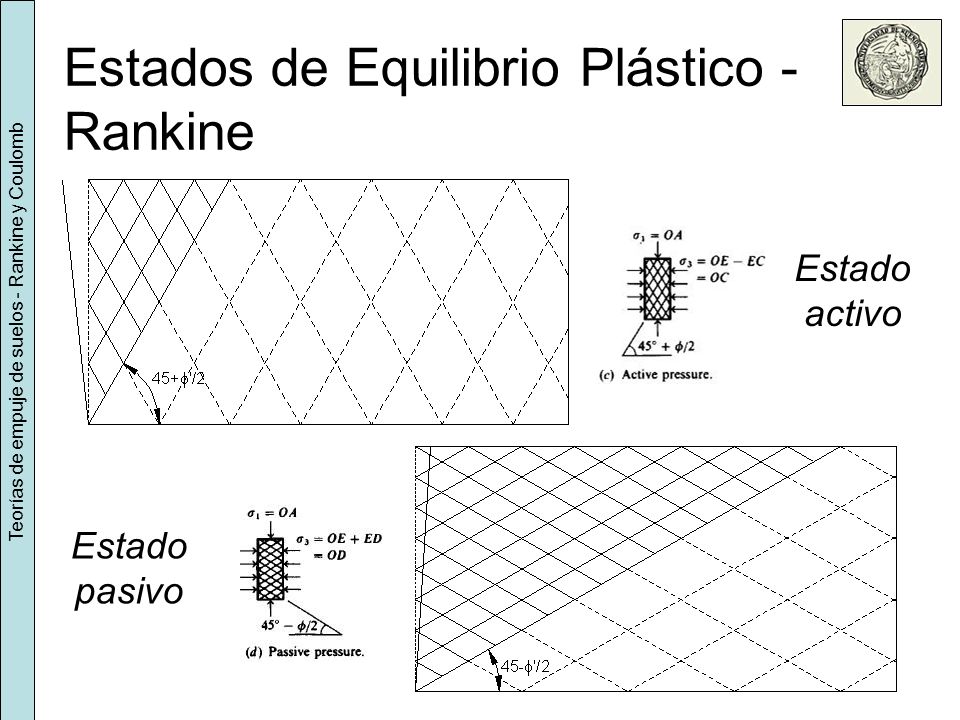

7 Estados de Equilibrio Plástico - Rankine
Estado activo Teorías de empuje de suelos - Rankine y Coulomb Estado pasivo

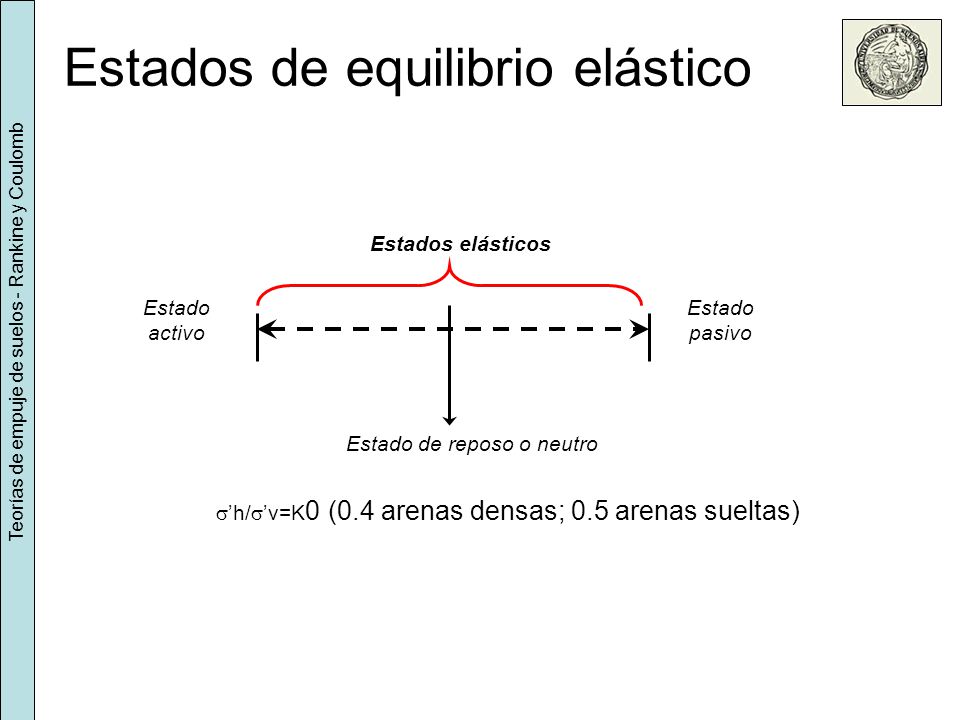

8 Estados de equilibrio elástico
Estados elásticos Estado activo Estado pasivo Teorías de empuje de suelos - Rankine y Coulomb Estado de reposo o neutro s’h/s’v=K0 (0.4 arenas densas; 0.5 arenas sueltas)

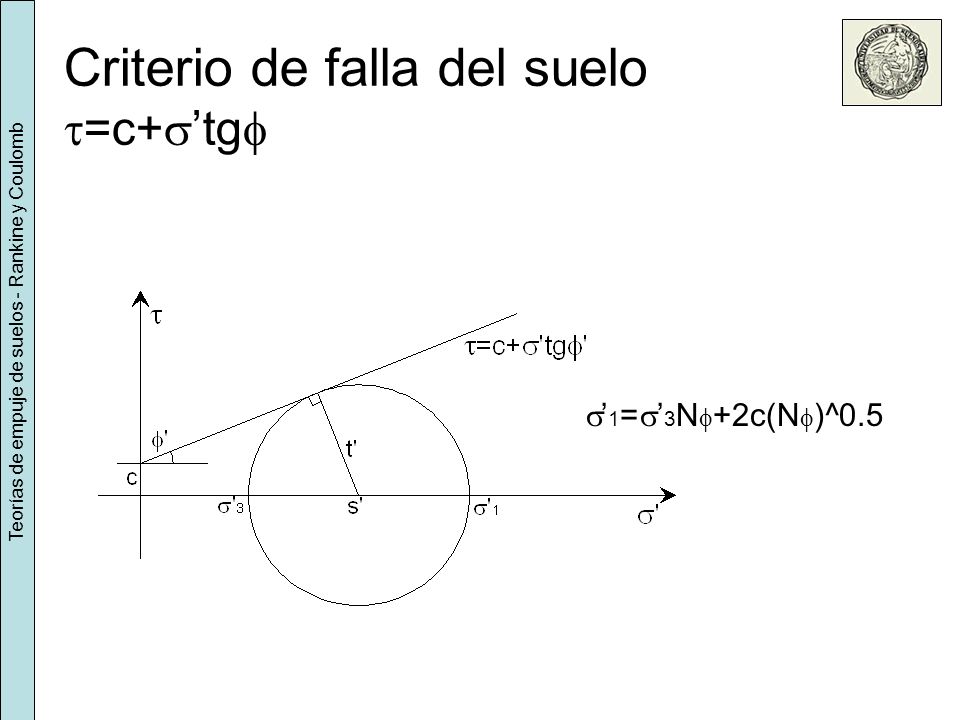

9 Criterio de falla del suelo t=c+s’tgf
Teorías de empuje de suelos - Rankine y Coulomb s’1=s’3Nf+2c(Nf)^0.5

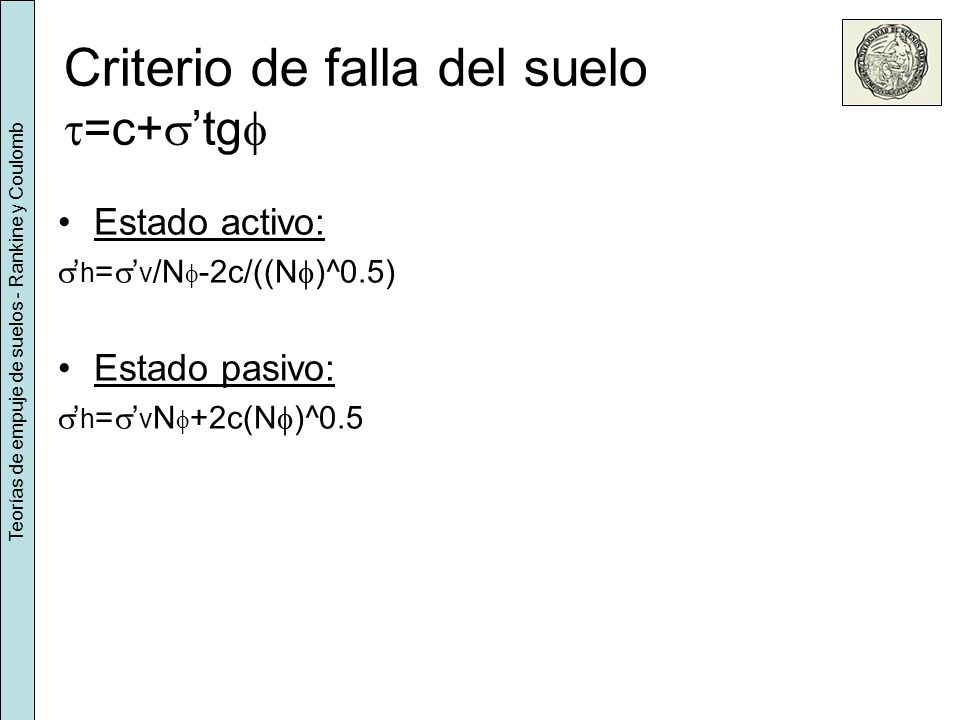

10 Criterio de falla del suelo t=c+s’tgf
Estado activo: s’h=s’v/Nf-2c/((Nf)^0.5) Estado pasivo: s’h=s’vNf+2c(Nf)^0.5 Teorías de empuje de suelos - Rankine y Coulomb

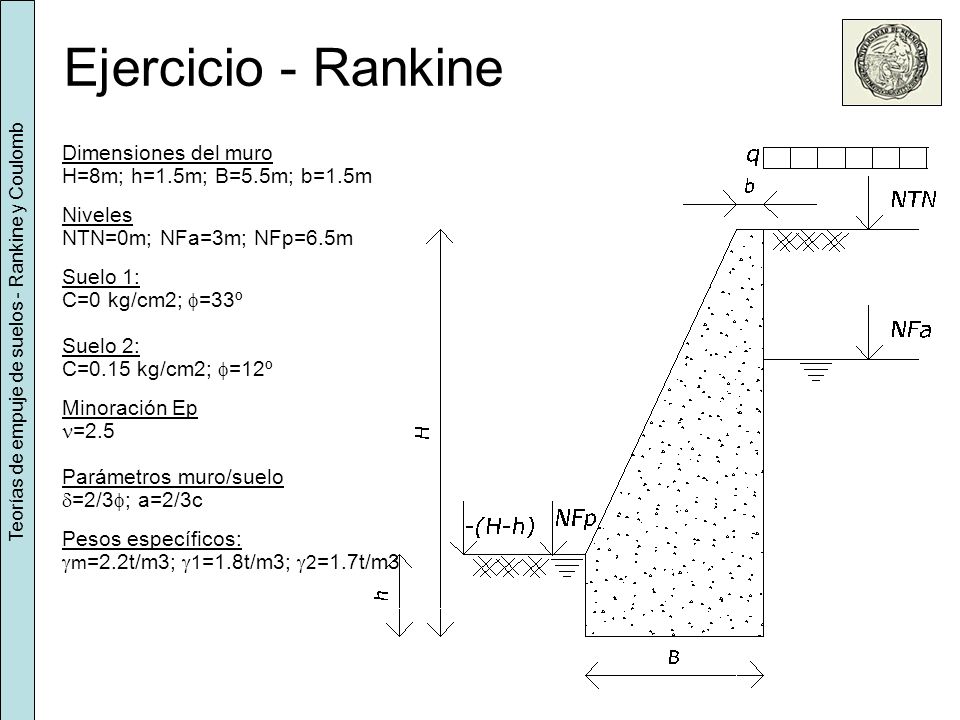

11 Teorías de empuje de suelos - Rankine y Coulomb
Ejercicio - Rankine Dimensiones del muro H=8m; h=1.5m; B=5.5m; b=1.5m Niveles NTN=0m; NFa=3m; NFp=6.5m Suelo 1: C=0 kg/cm2; f=33º Suelo 2: C=0.15 kg/cm2; f=12º Minoración Ep n=2.5 Parámetros muro/suelo d=2/3f; a=2/3c Pesos específicos: gm=2.2t/m3; g1=1.8t/m3; g2=1.7t/m3 Teorías de empuje de suelos - Rankine y Coulomb

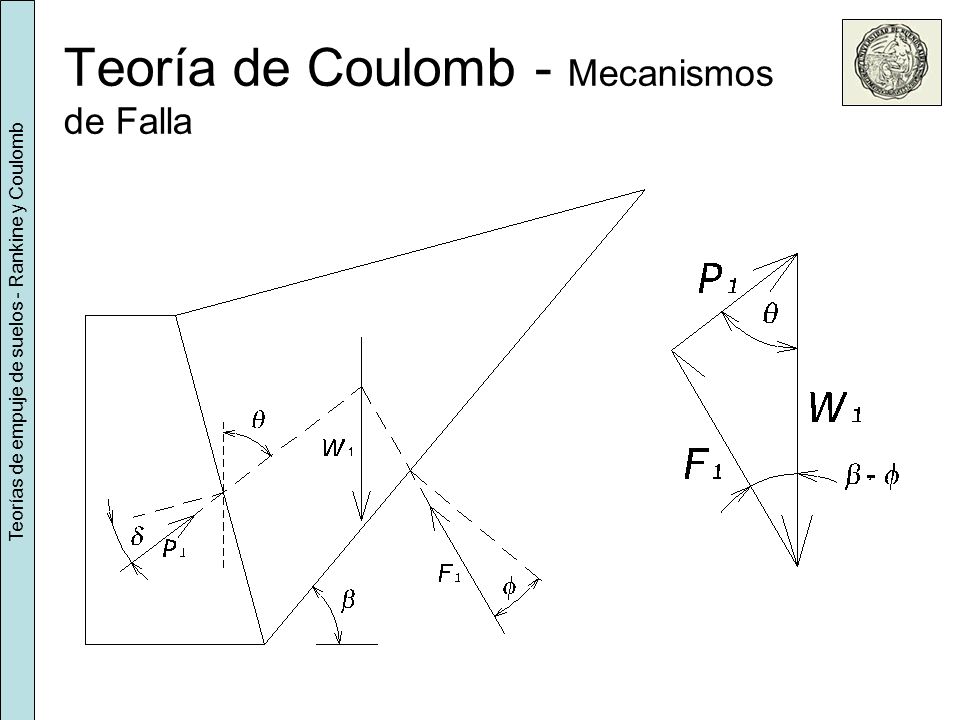

12 Teoría de Coulomb - Mecanismos de Falla
Teorías de empuje de suelos - Rankine y Coulomb

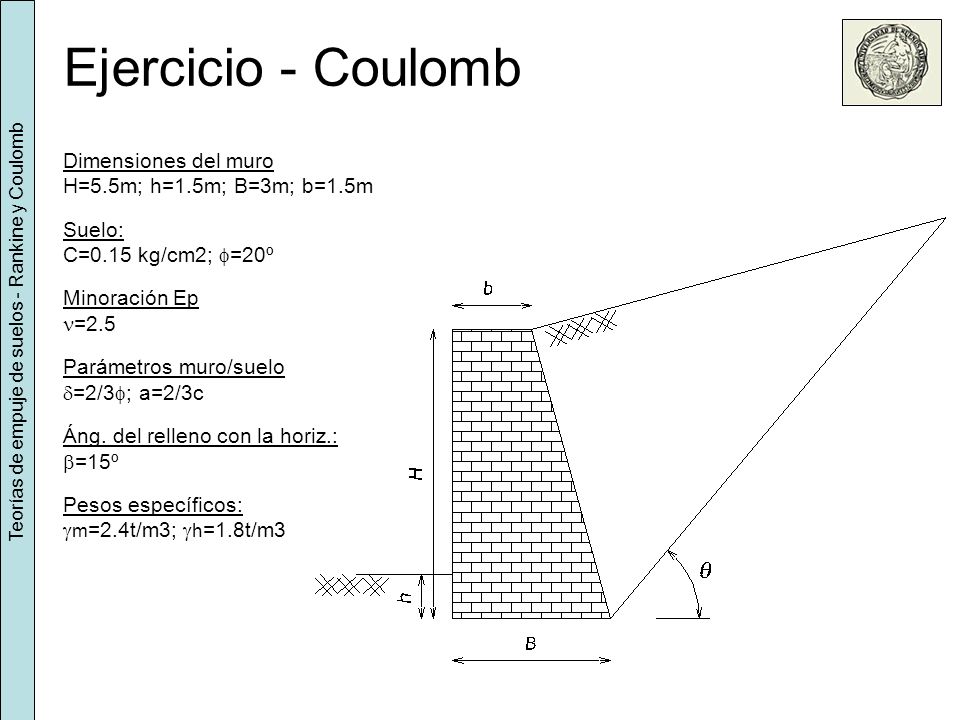

13 Teorías de empuje de suelos - Rankine y Coulomb
Ejercicio - Coulomb Dimensiones del muro H=5.5m; h=1.5m; B=3m; b=1.5m Suelo: C=0.15 kg/cm2; f=20º Minoración Ep n=2.5 Parámetros muro/suelo d=2/3f; a=2/3c Áng. del relleno con la horiz.: b=15º Pesos específicos: gm=2.4t/m3; gh=1.8t/m3 Teorías de empuje de suelos - Rankine y Coulomb

14 Teorías de empuje de suelos - Rankine y Coulomb

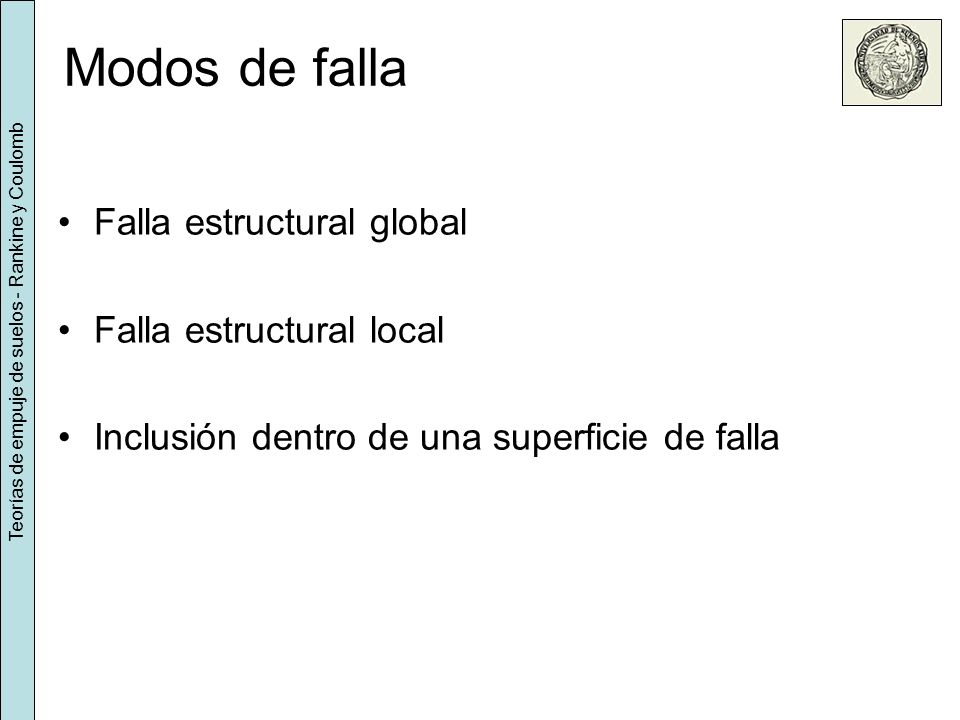

Modos de falla Falla estructural global Falla estructural local Inclusión dentro de una superficie de falla Teorías de empuje de suelos - Rankine y Coulomb

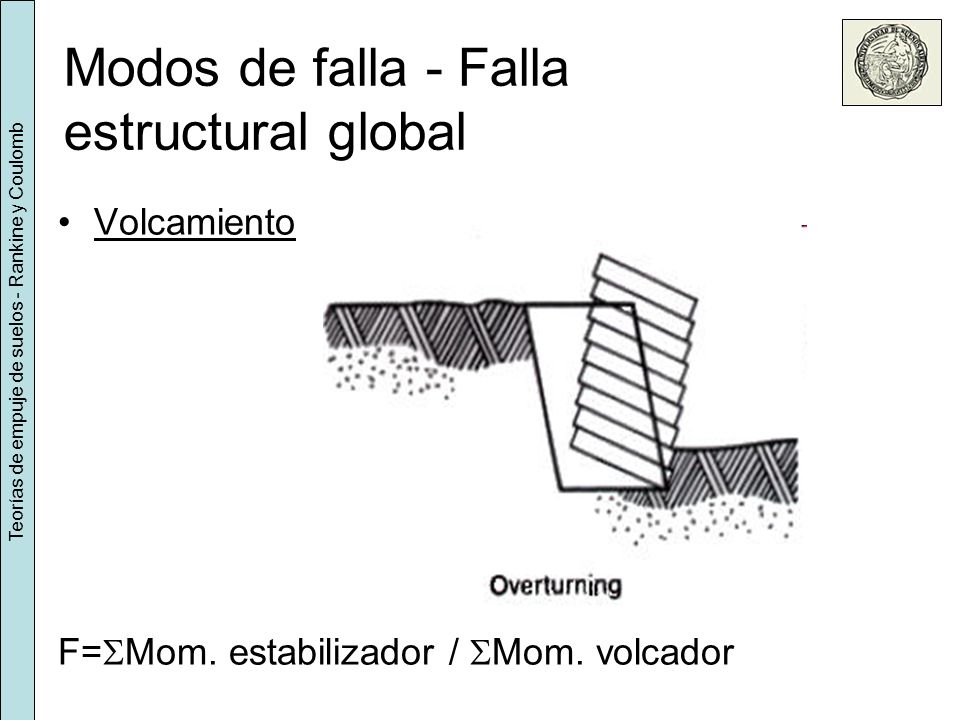

15 Modos de falla - Falla estructural global
Volcamiento F=SMom. estabilizador / SMom. volcador Teorías de empuje de suelos - Rankine y Coulomb

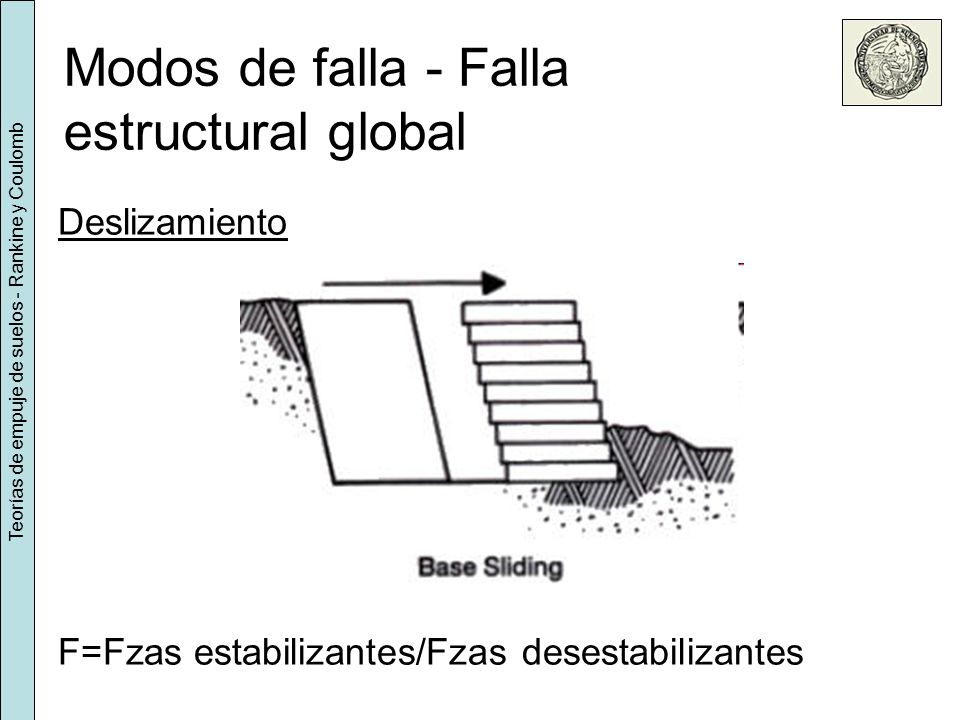

16 Modos de falla - Falla estructural global
Deslizamiento F=Fzas estabilizantes/Fzas desestabilizantes Teorías de empuje de suelos - Rankine y Coulomb

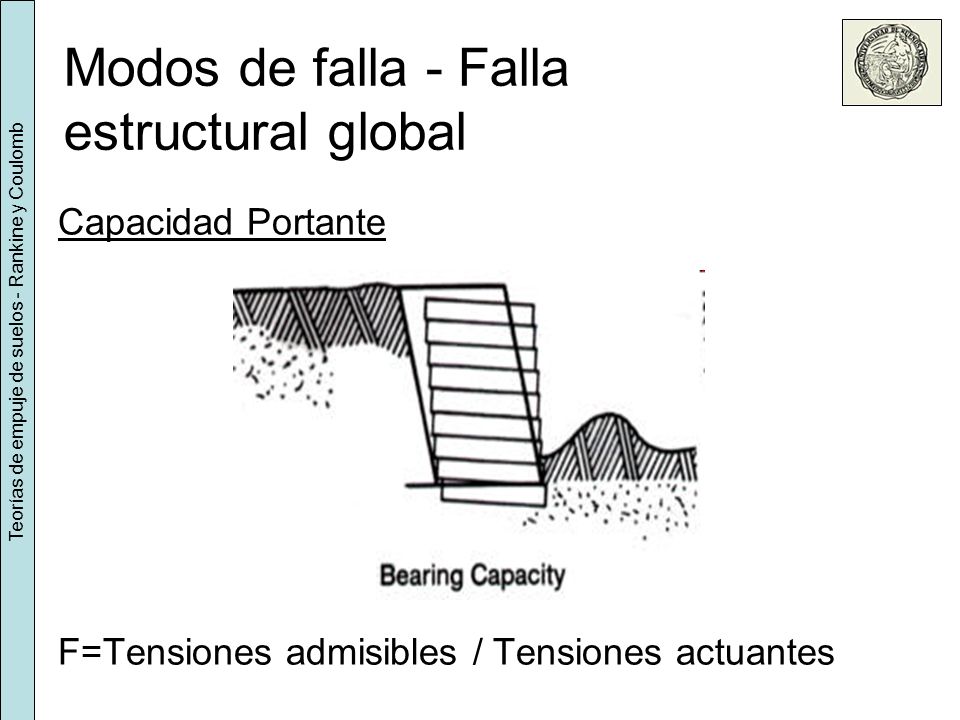

17 Modos de falla - Falla estructural global
Capacidad Portante F=Tensiones admisibles / Tensiones actuantes Teorías de empuje de suelos - Rankine y Coulomb

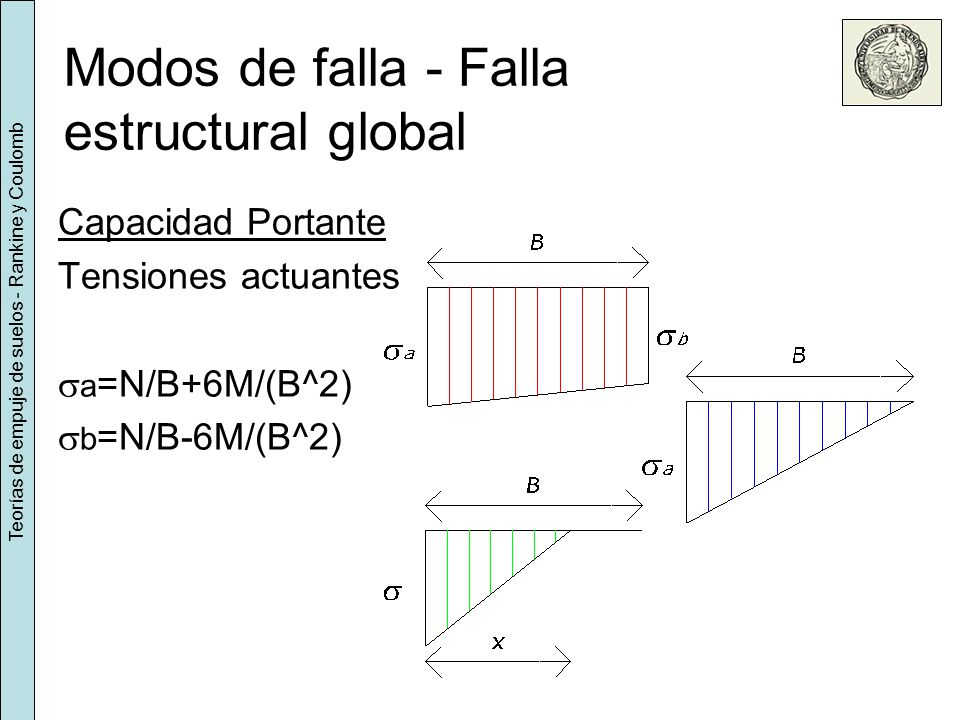

18 Modos de falla - Falla estructural global
Capacidad Portante Tensiones actuantes sa=N/B+6M/(B^2) sb=N/B-6M/(B^2) Teorías de empuje de suelos - Rankine y Coulomb

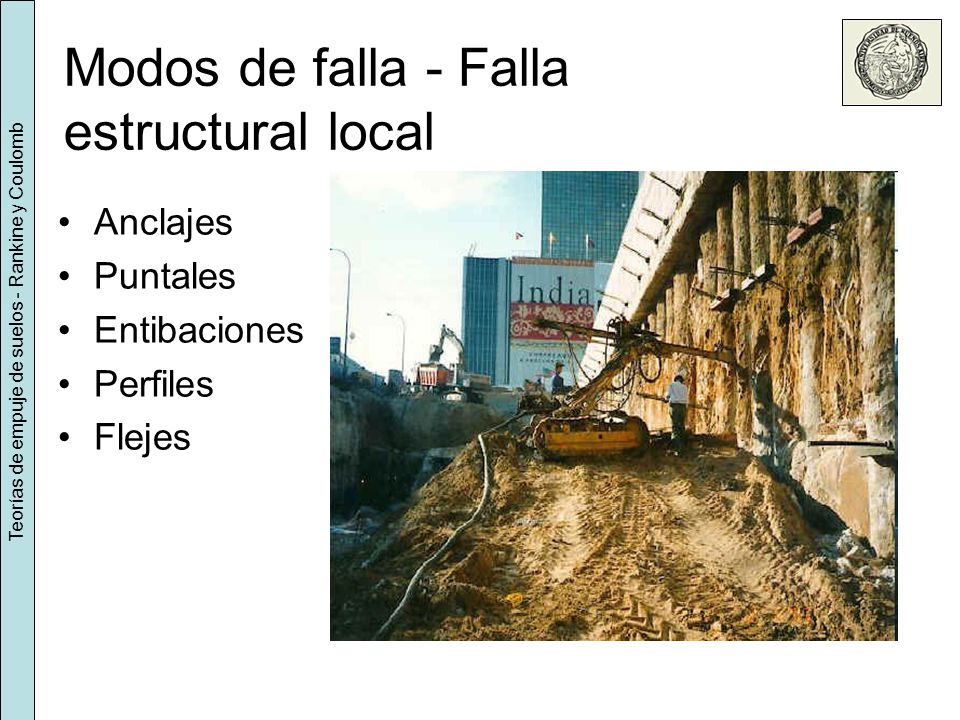

19 Modos de falla - Falla estructural local
Anclajes Puntales Entibaciones Perfiles Flejes Teorías de empuje de suelos - Rankine y Coulomb

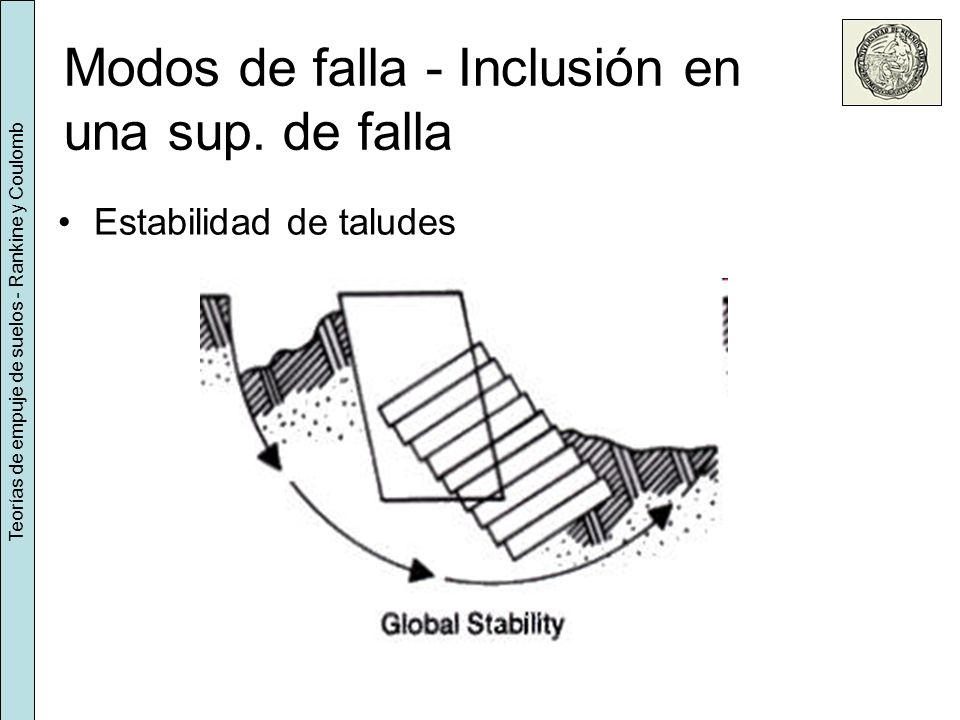

20 Modos de falla - Inclusión en una sup. de falla
Estabilidad de taludes Teorías de empuje de suelos - Rankine y Coulomb

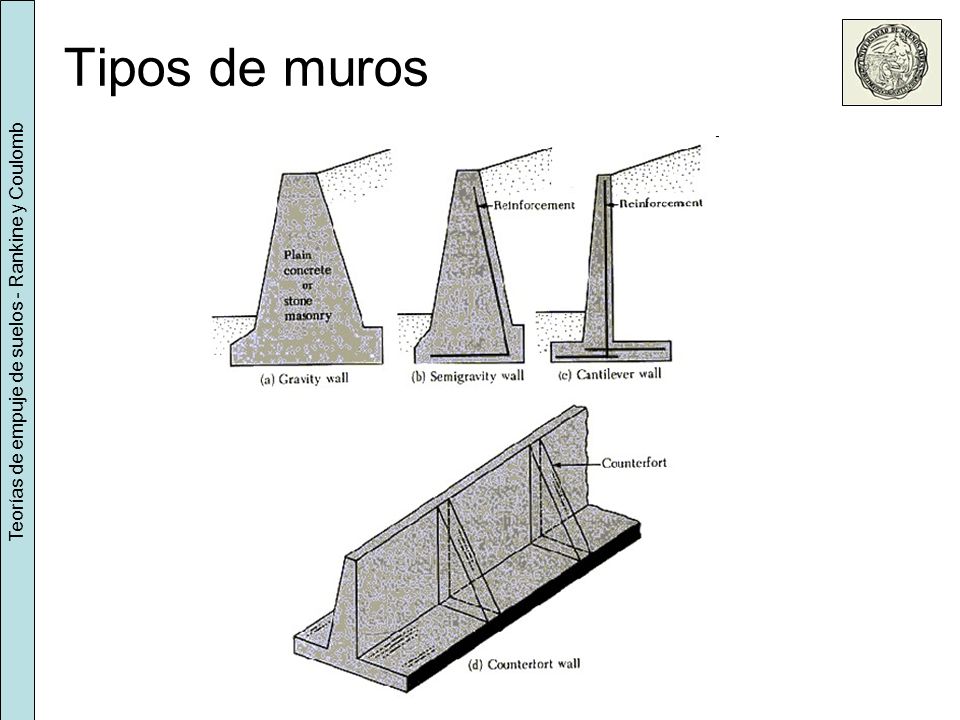

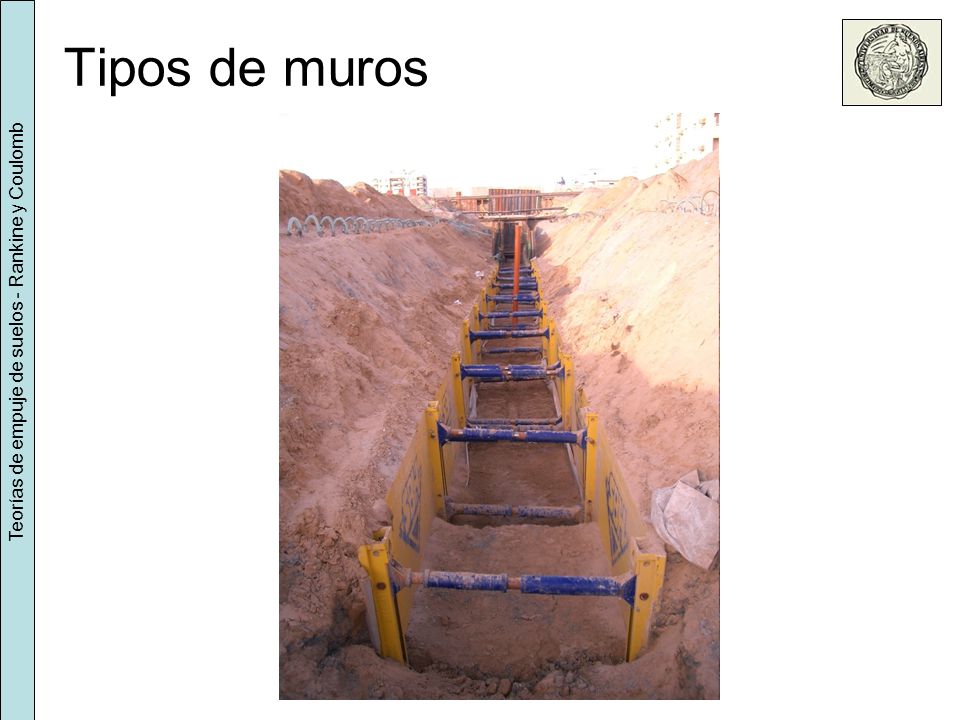

21 Teorías de empuje de suelos - Rankine y Coulomb

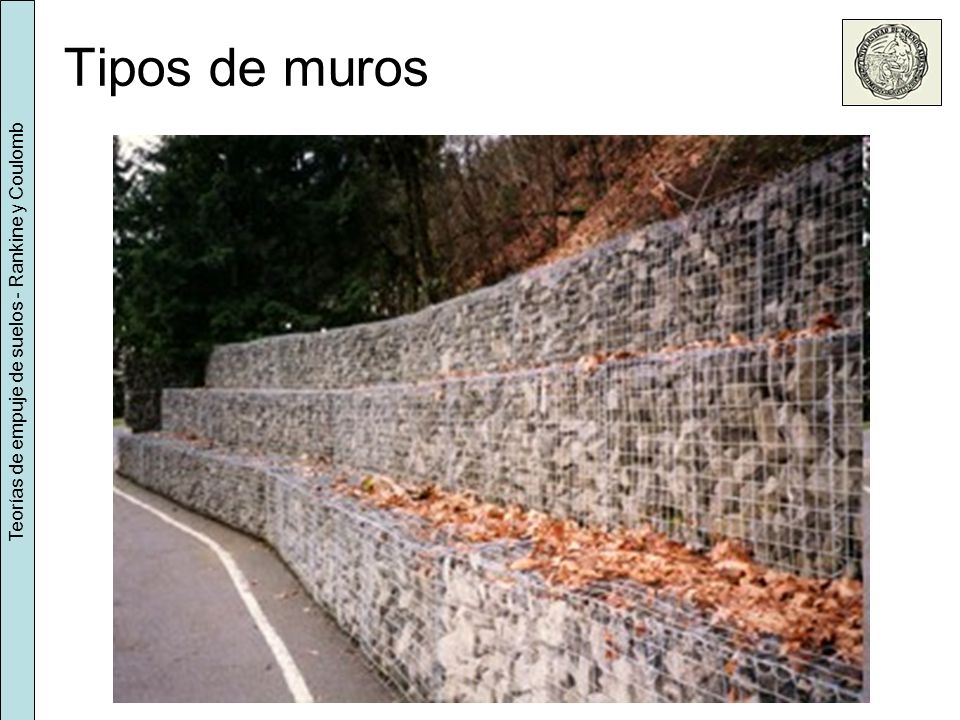

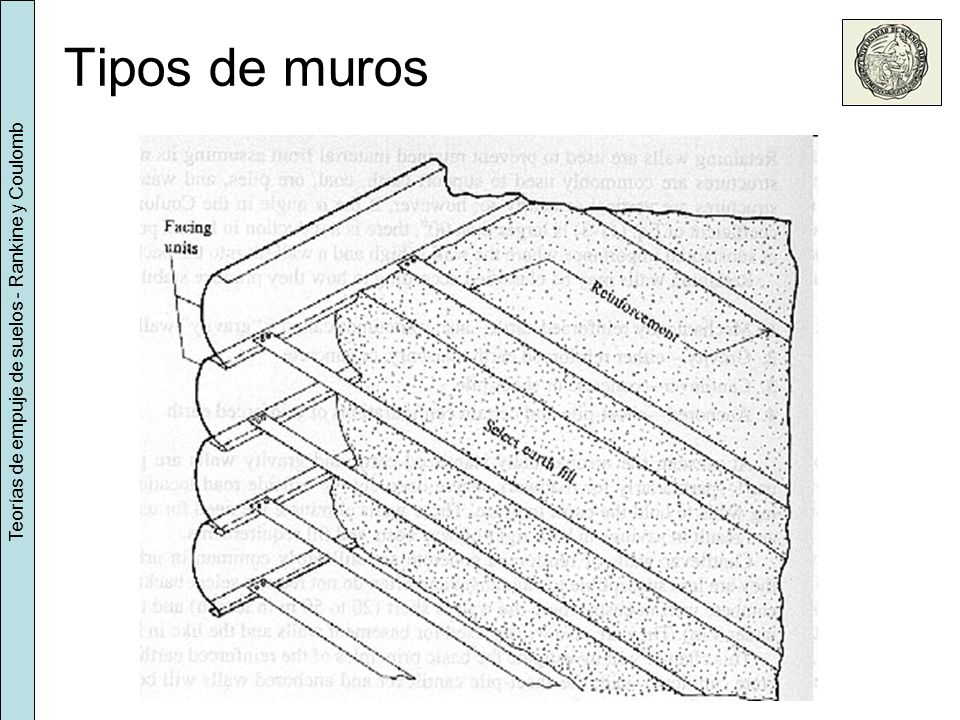

Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

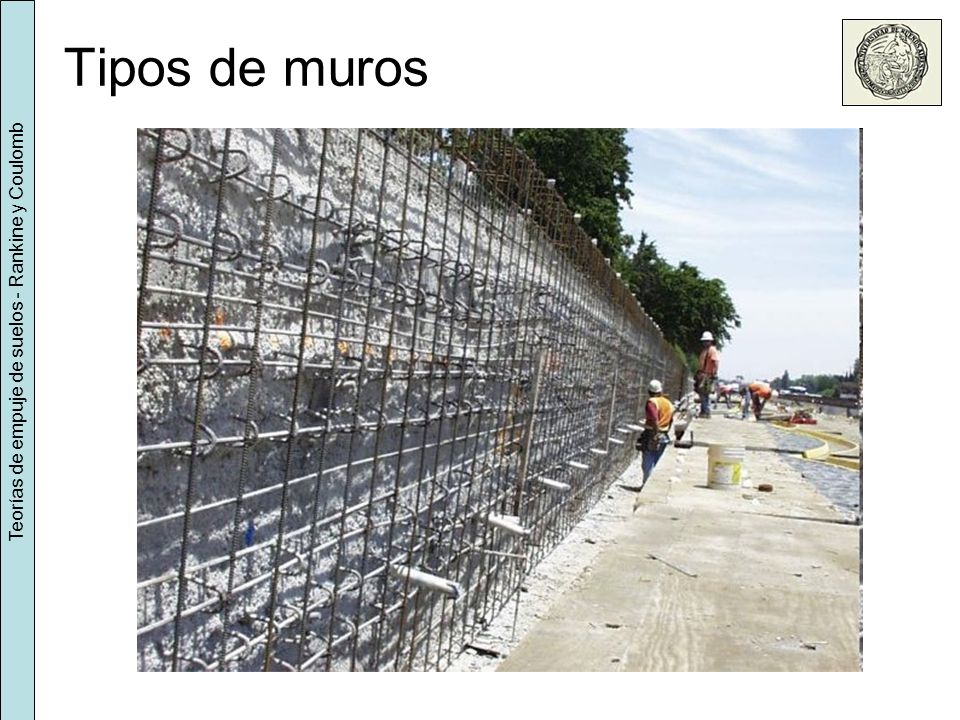

22 Teorías de empuje de suelos - Rankine y Coulomb
Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

23 Teorías de empuje de suelos - Rankine y Coulomb
Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

24 Teorías de empuje de suelos - Rankine y Coulomb
Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

25 Teorías de empuje de suelos - Rankine y Coulomb
Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

26 Teorías de empuje de suelos - Rankine y Coulomb
Tipos de muros Teorías de empuje de suelos - Rankine y Coulomb

27 Teorías de empuje de suelos - Rankine y Coulomb

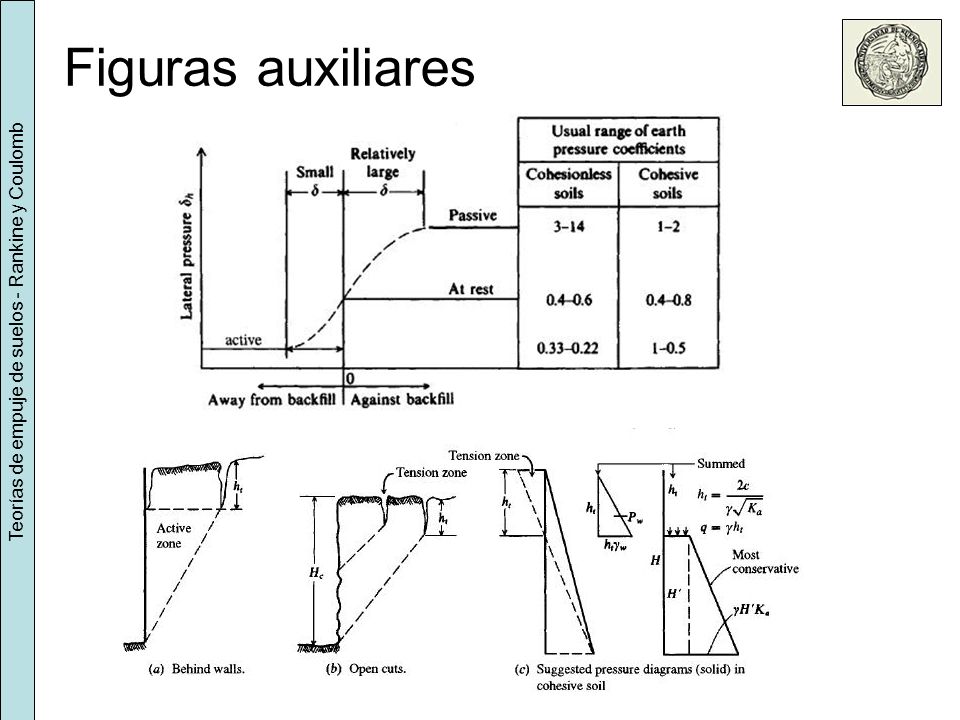

Figuras auxiliares Teorías de empuje de suelos - Rankine y Coulomb
