1 Universidad Nacional de Colombia Departamento de Física   Asignatura Física de Semiconductores     Tarea No 4 Espectros Atómicos   Profesor: Jaime Villalobos Velasco Edwin Alonso Ardila Rodriguez Cod:

2 ESPECTROSCOPÍA Muestre un gráfico que representa un Espectro Electromagnético amplio.

3 Espectros atómicos Cuando a los elementos en estado gaseoso se les suministra energía (descarga eléctrica, calentamiento...) éstos emiten radiaciones de determinadas longitudes de onda. Estas radiaciones dispersadas en un prisma de un espectroscopio se ven como una serie de rayas, y el conjunto de las mismas es lo que se conoce como (espectro de emisión). Igualmente, si una luz continua atraviesa una sustancia, ésta absorbe unas determinadas radiaciones que aparecen como rayas negras en el fondo continuo (espectro de absorción).

4 Espectro de emisión. Diagrama espectro de emisión.
Cada átomo es capaz de emitir o absorber radiación electromagnética, aunque solamente en algunas frecuencias que son características propias de cada uno de los diferentes elementos químicos. Si, mediante suministro de energía calorífica, se estimula un determinado elemento en su fase gaseosa, sus átomos emiten radiación en ciertas frecuencias del visible, que constituyen su espectro de emisión Diagrama espectro de emisión.

5 Espectro de absorción Diagrma espectro de absorción
Si el mismo elemento, también en estado de gas, recibe radiación electromagnética, absorbe en ciertas frecuencias del visible, precisamente las mismas en las que emite cuando se estimula mediante calor. Este será su espectro de absorción. Puesto que el espectro, tanto de emisión como de absorción, es característico de cada elemento, sirve para identificar cada uno de los elementos de la tabla periódica, por simple visualización y análisis de la posición de las líneas de absorción o emisión en su espectro. Estas características se manifiestan ya se trate de un elemento puro o bien combinado con otros elementos, por lo que se obtiene un procedimiento bastante fiable de identificación Diagrma espectro de absorción

6 Series espectrales en el hidrogeno.
Las diferentes líneas que aparecieron en el espectro del hidrógeno se podían agrupar en diferentes series cuya longitud de onda era más parecida: Serie Lyman:        zona ultravioleta del espectro. Serie Balmer:       zona visible del espectro. Serie Paschen     zona infrarroja del espectro. Serie Bracket:      zona infrarroja del espectro. Serie Pfund:         zona infrarroja del espectro.

7 Ley de Rydberg . La relación entre las longitudes de onda de las distintas rayas del espectro del hidrógeno viene dada por la expresión: Donde n1 y n2 son números naturales, cumpliéndose siempre que  n2 > n1, con lo que el paréntesis queda positivo. R es una constante llamada constante de Rydberg cuyo valor es: R = 1,0968 x 107 m–1. Si n1 = 1; n2 = 2, 3, 4, 5, ...           Serie Lyman Si n1 = 2; n2 = 3, 4, 5, 6, ...           Serie Balmer    Si n1 = 3; n2 = 4, 5, 6, 7, ...           Serie Paschen Si n1 = 4; n2 = 5, 6, 7, 8, ...           Serie Bracket   Si n1 = 5; n2 = 6, 7, 8, 9, ...           Serie Pfund

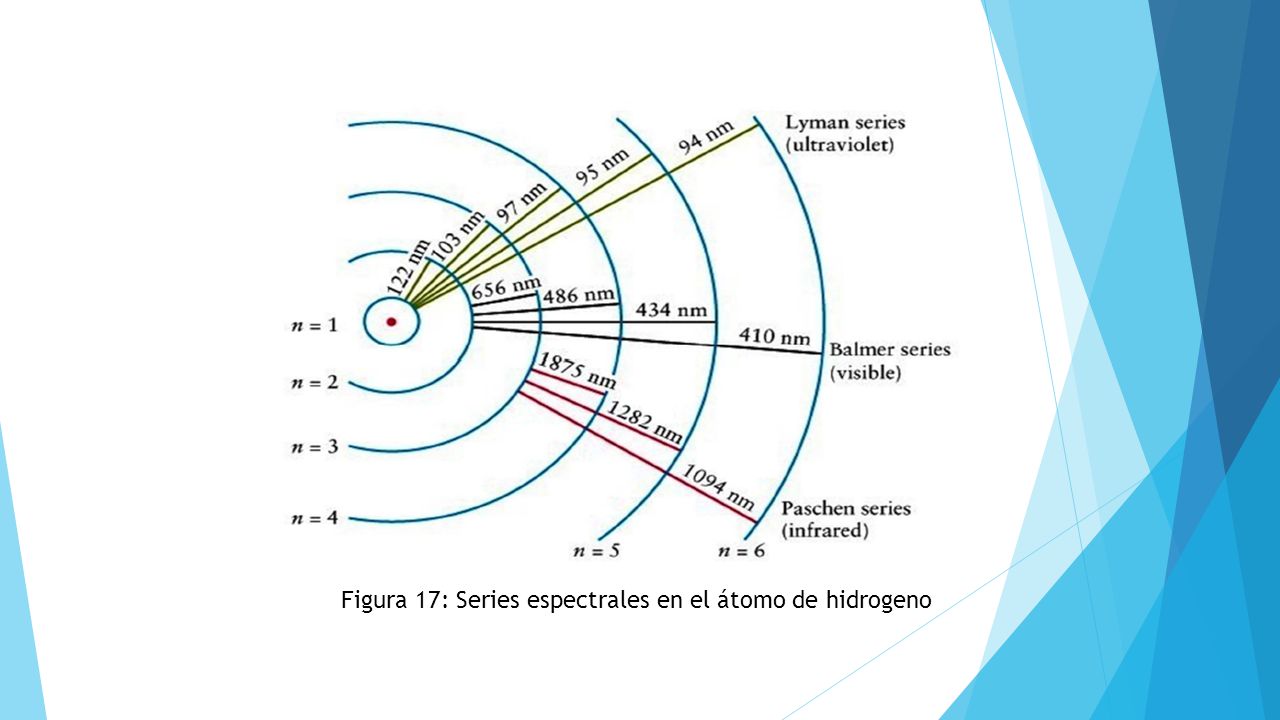

8 Figura 17: Series espectrales en el átomo de hidrogeno

9 Series espectrales y su representación espectral.

10 Johanes Rydberg Johan Jakob Balmer

11 Resuelva un problema sencillo del libro texto
Determinar la frecuencia de la radiación emitida por un átomo de hidrógeno cuando un electrón transita desde la cuarta capa hasta la segunda.
