Sostenibilidad y Reciclaje

Presentación del tema: "Sostenibilidad y Reciclaje"— Transcripción de la presentación:

1 Sostenibilidad y Reciclaje
María del Mar Cuevas Arrabal, nº 11

2 REUTILIZACIÓN CONCEPTOS DE LA TAPIA BARRERA A LA TAPIA GENERADORA.
REHABILITACIÓN  ESPACIOS DEL ESPACIO PARKING AL ESPACIO CON CARÁCTER (jerarquización de espacios) RECICLAJE  RECORRIDOS SISTEMAS DE RELACIONES ENTRE ESPACIOS ABIERTOS SISTEMAS DE RELACIONES ENTRE USOS 1 2 3

3 Arquitectura de relación. Espacios de Transiciones.
Nivel de aparcamiento 1 Nivel de aparcamiento 2 El nivel de aparcamientos participa de la idea de recorrido “desde la calle a la unidad de habitación”. Los núcleos de comunicación bajan hasta la cota de aparcamiento para recoger al usuario desde le coche. En ese ascenso se pasará por las plantas colectivas hasta llegar a la vivienda. Se plantean unas líneas de luz en lugares estratégicos con el fin de orientar a la persona dentro del aparcamiento. Arquitectura de relación. Espacios de Transiciones.

4 Arquitectura de relación. Espacios de Transiciones.
Nivel de aparcamiento 1 Arquitectura de relación. Espacios de Transiciones.

5 Arquitectura de relación. Espacios de Transiciones.
Nivel de aparcamiento 2 Arquitectura de relación. Espacios de Transiciones.

6 Arquitectura de relación. Espacios de Transiciones.
En la planta baja se desarrollan como ya hemos leído anteriormente los recorridos que unifican toda la manzana. Según la degradación de estos espacios de lo público a lo privado, van asociándose usos y actividades a este nivel. Se establecen horarios de utilización de los diferentes talleres, según sean cambiantes o estáticos. Nivel Bajo  Taller T3: cambiante “lugar de día  ANCIANOS, “aula de tarde  NIÑOS Centro cívico: proyección y conferencias Zona de huerto Mediateca-biblioteca Aulas-talleres Aulas-música Taller T2: jardinería huertos Taller T4: actividad física jóvenes y mayores Taller T1: distintas actividades espacio semi- privado Equipamiento REHABILITACIÓN  ESPACIOS Mixticidad del suelo Arquitectura de relación. Espacios de Transiciones.

7 Arquitectura de relación. Espacios de Transiciones.
Cada espacio de taller se asocia aun tipo de espacio abierto y a una orientación diferente y manteniendo distintas relaciones con los talleres colindantes dependiendo del uso de cada uno. Estructuralmente recicla la estructura que actualmente hay en los bloques Arquitectura de relación. Espacios de Transiciones.

8 Arquitectura de relación. Espacios de Transiciones.
Nivel Bajo  Los talleres son “cajas” dentro de los pilares de la planta baja, el usuario circula entre los pilares cuyas alineaciones organizan circulaciones, y dan diferentes carácter al espacio a pesar de físicamente ser el mismo, es por ello por lo que la estructura en esta planta (la del espacio más público) se muestra desnuda. Arquitectura de relación. Espacios de Transiciones.

9 Arquitectura de relación. Espacios de Transiciones.

10 Arquitectura de relación. Espacios de Transiciones.

11 Arquitectura de relación. Espacios de Transiciones.

12 Arquitectura de relación. Espacios de Transiciones.
Salas comunes Equipamiento Arquitectura de relación. Espacios de Transiciones. Talleres Nivel Primero  En la planta primera se sitúan los espacios comunes (sala de audio, video, informática, lectura…). A este nivel se plantea una relación directa con los vecinos del propio edificio, siendo el nivel anterior el que relaciona todos los habitantes de la manzana. Se establece a un nivel levantado del suelo poniendo estos usos en contacto con el entorno y visualmente relacionando se con los demás edificios. Se va de la publicidad a la privacidad también en altura. La planta primera continua la estructura de la planta baja, se trata de una estructura de forjados unidireccionales , con pórticos que cambian de dirección en la mitad del edificio. Arquitectura de relación. Espacios de Transiciones.

13 Arquitectura de relación. Espacios de Transiciones.
Nivel Primero  Dependiendo de la configuración del elemento de comunicación vertical, para cada bloque los usos se reparten de diferente forma. La circulación se organiza en el exterior, mientras que los usos se vuelcan hacia dentro. Se plantea una planta libre sin divisiones fijas, en las que cada uso se concatena con el siguiente. Los únicos elementos fijos que aparecen son unas nuevas “cajas” servidoras. Arquitectura de relación. Espacios de Transiciones.

14 Arquitectura de relación. Espacios de Transiciones.
Nivel Primero  Debido a la presencia del patio en este edificio la circulación se organiza al contrario, en el interior, es la propia circulación la que divide los espacio entre “ruidosos” y silenciosos”. Se plantea una planta libre sin divisiones fijas, en las que cada uso se concatena con el siguiente. Los únicos elementos fijos que aparecen son unas nuevas “cajas” servidoras. Arquitectura de relación. Espacios de Transiciones.

15 Arquitectura de relación. Espacios de Transiciones.
Nivel Primero  La circulación se organiza en el exterior, mientras que los usos se vuelcan hacia dentro. Se plantea una planta libre sin divisiones fijas, en las que cada uso se concatena con el siguiente. Los únicos elementos fijos que aparecen son unas nuevas “cajas” servidoras. Arquitectura de relación. Espacios de Transiciones.

16 Arquitectura de relación. Espacios de Transiciones.
La generación del edificio reutiliza el concepto de bloque en H, en tanto a la creación del espacio central de relación entre los miembros de cada planta, (cada nivel que ascendemos aumentamos la privacidad). Según las condiciones del espacio central se generan las viviendas, relacionándose viviendas de 40, 60…80 m2, con el fin de la mezcla de los distintos tipos de “familia” que se dan en el lugar. Generación de la vivienda  Arquitectura de relación. Espacios de Transiciones.

17 Arquitectura de relación. Espacios de Transiciones.
Concepto de HABITAR: Las viviendas se generan encontrando un elemento común que agilice la manera de construir, participan del recorrido que llega del vestíbulo a la zona común de la vivienda. 40 m2  4 viviendas 60 m2  2 viviendas Almacenaje 14 m2 Vestíbulo  41 m2 56 viviendas Arquitectura de relación. Espacios de Transiciones.

18 Arquitectura de relación. Espacios de Transiciones.
Concepto de HABITAR: Las viviendas se generan encontrando un elemento común que agilice la manera de construir, participan del recorrido que llega del vestíbulo a la zona común de la vivienda. Las viviendas plantean la alineación de las zonas húmedas, se pretende el aprovechamiento del espacio completo de la vivienda por lo que las separaciones serán el propio mobiliario, Hay una preocupación por el poco espacio para almacenamiento debido a las dimensiones de las viviendas. 40 m2  4 viviendas 60 m2  2 viviendas Almacenaje 7.2 m2 Vestíbulo  42.7 m2 56 viviendas Arquitectura de relación. Espacios de Transiciones.

19 Arquitectura de relación. Espacios de Transiciones.
Concepto de HABITAR: Las viviendas se generan encontrando un elemento común que agilice la manera de construir, participan del recorrido que llega del vestíbulo a la zona común de la vivienda. Las viviendas plantean la alineación de las zonas húmedas, se pretende el aprovechamiento del espacio completo de la vivienda por lo que las separaciones serán el propio mobiliario, Hay una preocupación por el poco espacio para almacenamiento debido a las dimensiones de las viviendas. 40 m2  4 viviendas 80 m2  2 viviendas Almacenaje 5.2 m2 Vestíbulo  41 m2 TOTAL 48 viviendas Arquitectura de relación. Espacios de Transiciones.

20 Arquitectura de relación. Espacios de Transiciones.
Planta de cubierta: 3ª plaza : los núcleos de comunicación se sobre elevan en cubierta para dar acceso a ella, en esta planta se plantean usos como los de tendederos y solarium. Las viviendas al ser mínimas carecen de espacio para usos auxiliares que se pueden dar en cubierta favoreciendo la comunicación entre habitantes y la creación de comunidad Tendederos, solarium… Tendederos, solarium… Tendederos, solarium… Arquitectura de relación. Espacios de Transiciones.

21 Arquitectura de relación. Espacios de Transiciones.
Planta de cubierta: 3ª plaza : los núcleos de comunicación se sobre elevan en cubierta para dar acceso a ella, en esta planta se plantean usos como los de tendederos y solarium. Las viviendas al ser mínimas carecen de espacio para usos auxiliares que se pueden dar en cubierta favoreciendo la comunicación entre habitantes y la creación de comunidad Arquitectura de relación. Espacios de Transiciones.

22 Arquitectura de relación. Espacios de Transiciones.
Salas comunes Equipamiento Talleres La sección responde a lo explicado de la 3ª plaza en altura que generan las nuevas cubiertas propuestas. Actualmente los edificios muestran un concepto que desde el principio me interesó y es la muestra de “lo que es”. Frente a lo que puede parecer por el revestimiento, el edificio se muestra bastante “desnudo” habla de una estructura de forjado unidireccionales y pórticos con un núcleo de comunicación que sobresale por encima de las cubiertas. Este concepto de desnudez lo reciclo prolongando los forjados y haciendo esta lectura más clara. Arquitectura de relación. Espacios de Transiciones.

23 Arquitectura de relación. Espacios de Transiciones.
La construcción y estructura del edificio se pone al servicio de la arquitectura sostenible, el vuelo de los forjados proyectan una sombra hacia el interior de la vivienda que hace que las condiciones interiores de ellas estén reguladas, además se plantea la fachada como elemento captador de energía solar, La imagen de elementos que cuelgan en fachada (aires, antenas..)está muy aceptada en el lugar. En los vuelos se situarán los paneles solares colgados de ellos. Ecología y reciclaje VUELO EN LOS FORJADOS función estructural función espacial función sostenible 2ª opciones: Arquitectura de relación. Espacios de Transiciones.

24 Arquitectura de relación. Espacios de Transiciones.
Materialidad: me interesa la elección de materiales permeables , busco una fachada que aúne en uno la permeabilidad junto con el aprovechamiento máximo de los recurso del ambiente, sol, viento… que me ayude a realizar de forma barata una arquitectura bioclimática y sostenible en fachada, y no solo en cubierta…  Reciclaje de chatarra Arquitectura de relación. Espacios de Transiciones.

25 Arquitectura de relación. Espacios de Transiciones.

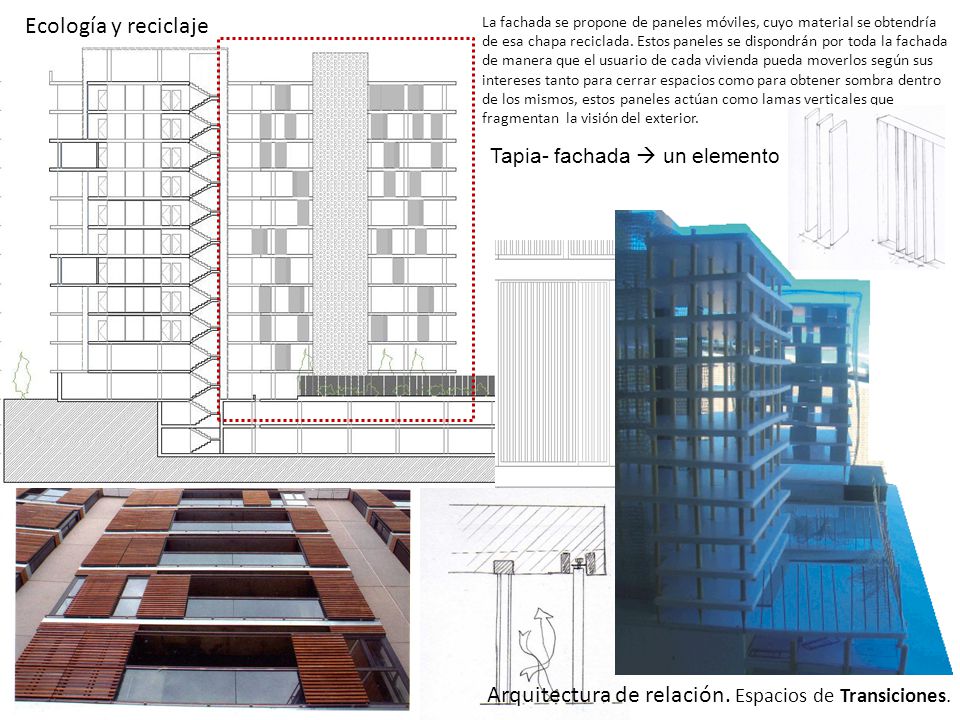

Ecología y reciclaje La fachada se propone de paneles móviles, cuyo material se obtendría de esa chapa reciclada. Estos paneles se dispondrán por toda la fachada de manera que el usuario de cada vivienda pueda moverlos según sus intereses tanto para cerrar espacios como para obtener sombra dentro de los mismos, estos paneles actúan como lamas verticales que fragmentan la visión del exterior. Tapia- fachada  un elemento Arquitectura de relación. Espacios de Transiciones.

26 Arquitectura de relación. Espacios de Transiciones.
El núcleo central se plantea de chapa perforada reciclada, se pretende que esta chapa se llene de vegetación surgiendo así una pared vegetal que ayude a la funcionalidad de edificio de manera sostenible y bioclimática. Ecología y reciclaje Arquitectura de relación. Espacios de Transiciones.
