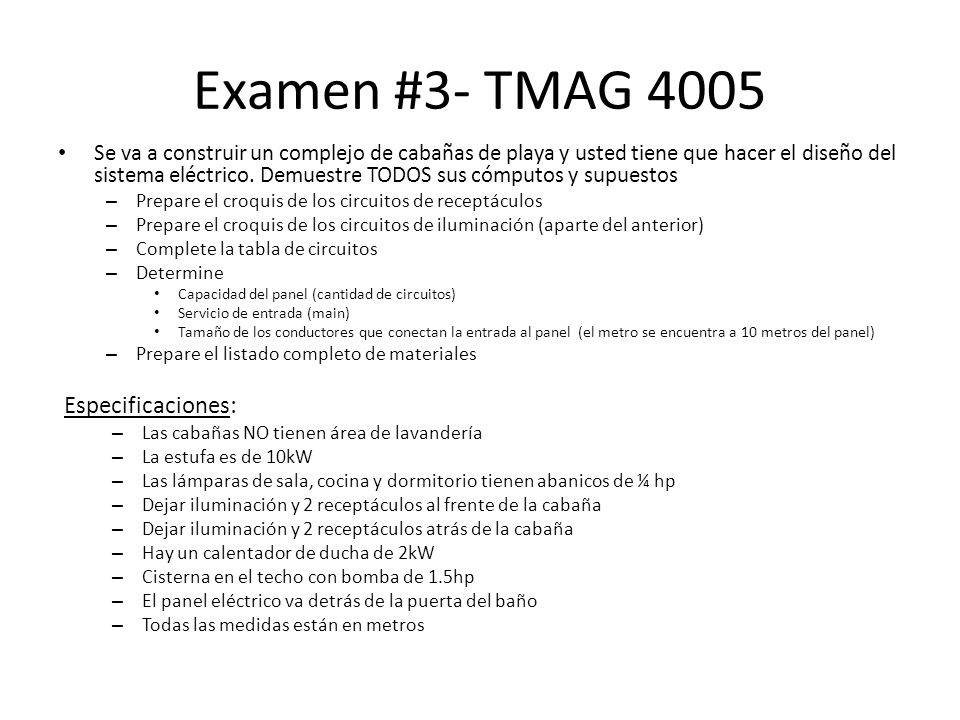

1 Examen #3- TMAG 4005 Especificaciones:
Se va a construir un complejo de cabañas de playa y usted tiene que hacer el diseño del sistema eléctrico. Demuestre TODOS sus cómputos y supuestos Prepare el croquis de los circuitos de receptáculos Prepare el croquis de los circuitos de iluminación (aparte del anterior) Complete la tabla de circuitos Determine Capacidad del panel (cantidad de circuitos) Servicio de entrada (main) Tamaño de los conductores que conectan la entrada al panel (el metro se encuentra a 10 metros del panel) Prepare el listado completo de materiales Especificaciones: Las cabañas NO tienen área de lavandería La estufa es de 10kW Las lámparas de sala, cocina y dormitorio tienen abanicos de ¼ hp Dejar iluminación y 2 receptáculos al frente de la cabaña Dejar iluminación y 2 receptáculos atrás de la cabaña Hay un calentador de ducha de 2kW Cisterna en el techo con bomba de 1.5hp El panel eléctrico va detrás de la puerta del baño Todas las medidas están en metros

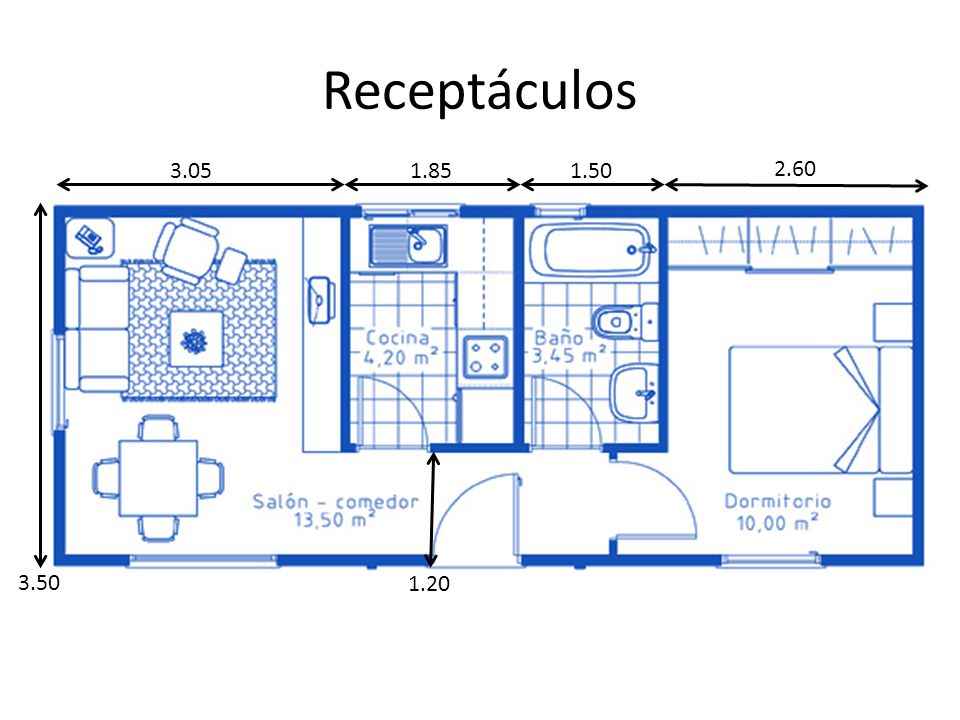

2 Receptáculos 3.05 1.85 1.50 2.60 3.50 1.20

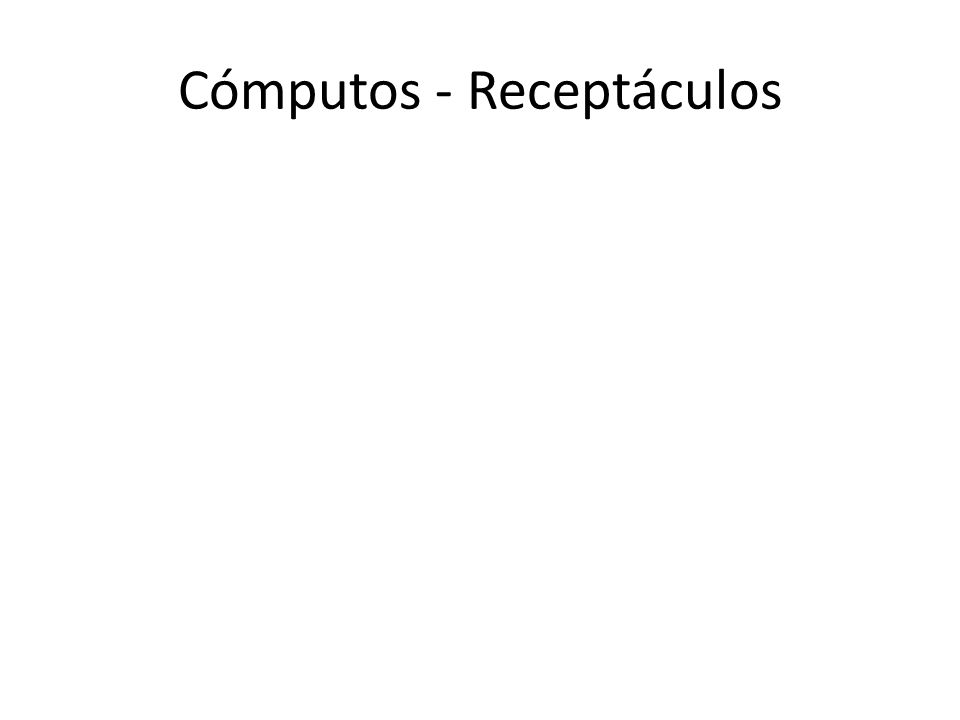

3 Cómputos - Receptáculos

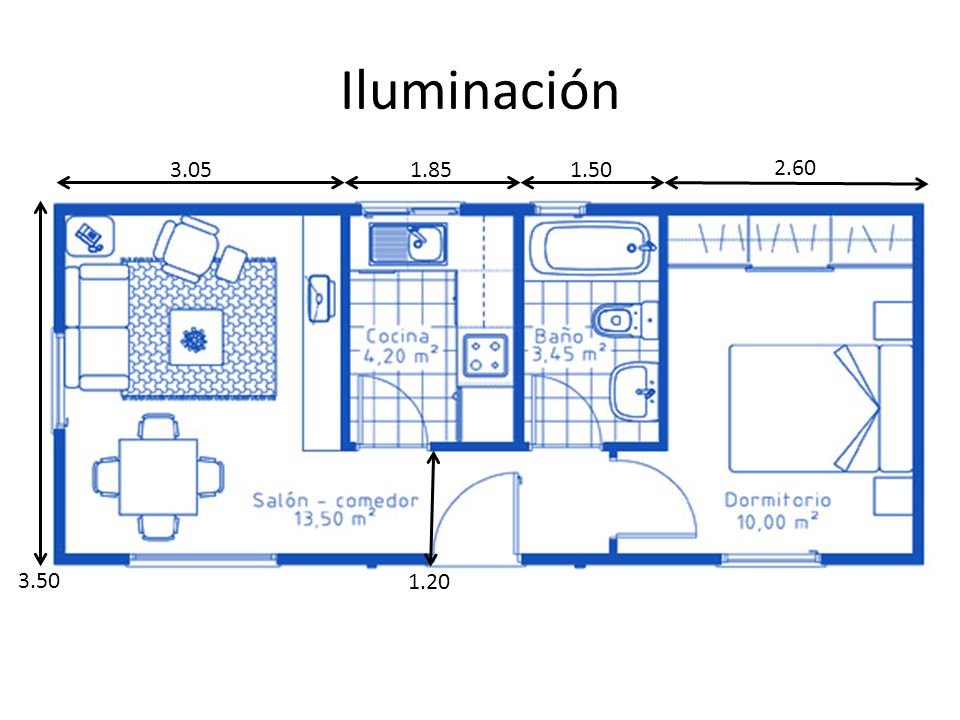

4 Iluminación 3.05 1.85 1.50 2.60 3.50 1.20

5 Cómputos - Iluminación

6 Tabla de Circuitos Circuito Descrpción Capacidad

7 Panel, Servicio de Entrada y Conductores

8 Listado de Materiales Item Cantidad Descripción
