SEGURIDAD EN TRABAJOS EN CALIENTE

Presentación del tema: "SEGURIDAD EN TRABAJOS EN CALIENTE"— Transcripción de la presentación:

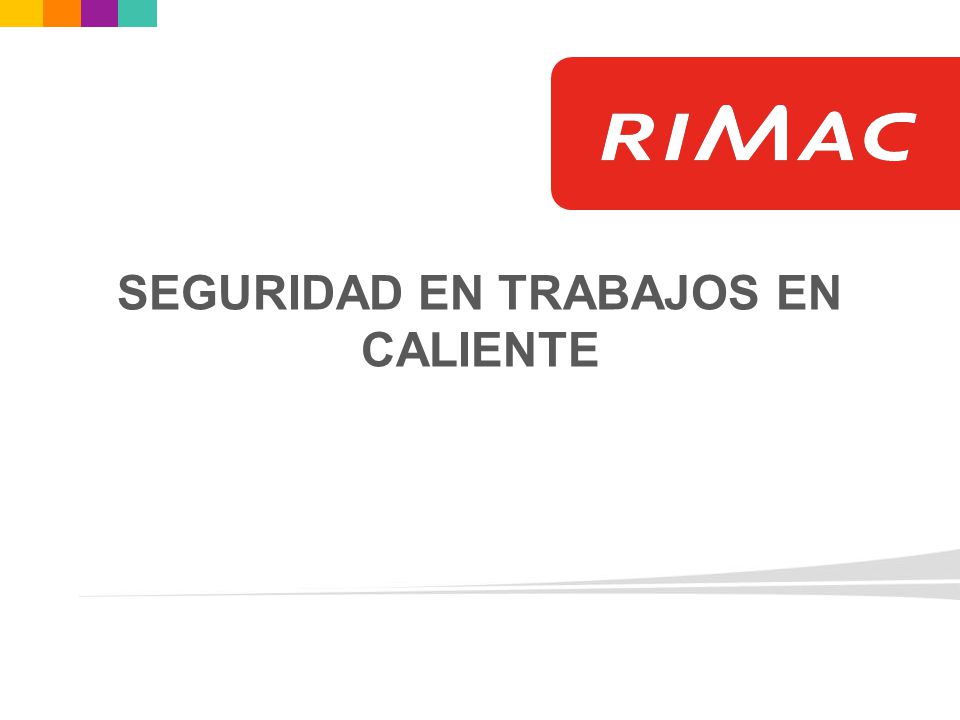

1 SEGURIDAD EN TRABAJOS EN CALIENTE

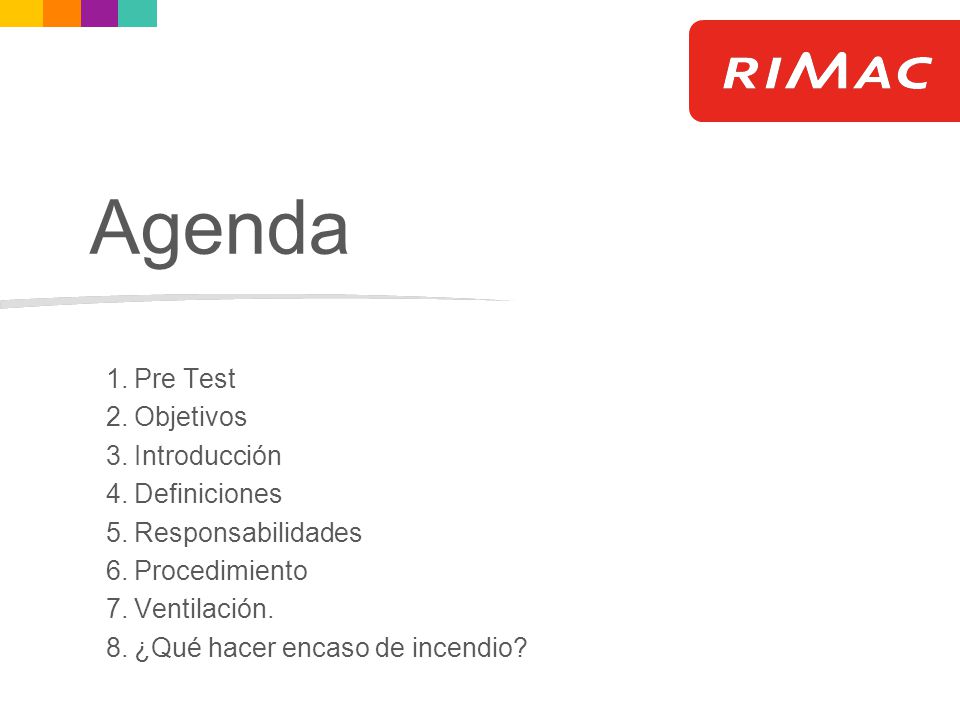

2 Pre Test Objetivos Introducción Definiciones Responsabilidades Procedimiento Ventilación. ¿Qué hacer encaso de incendio?

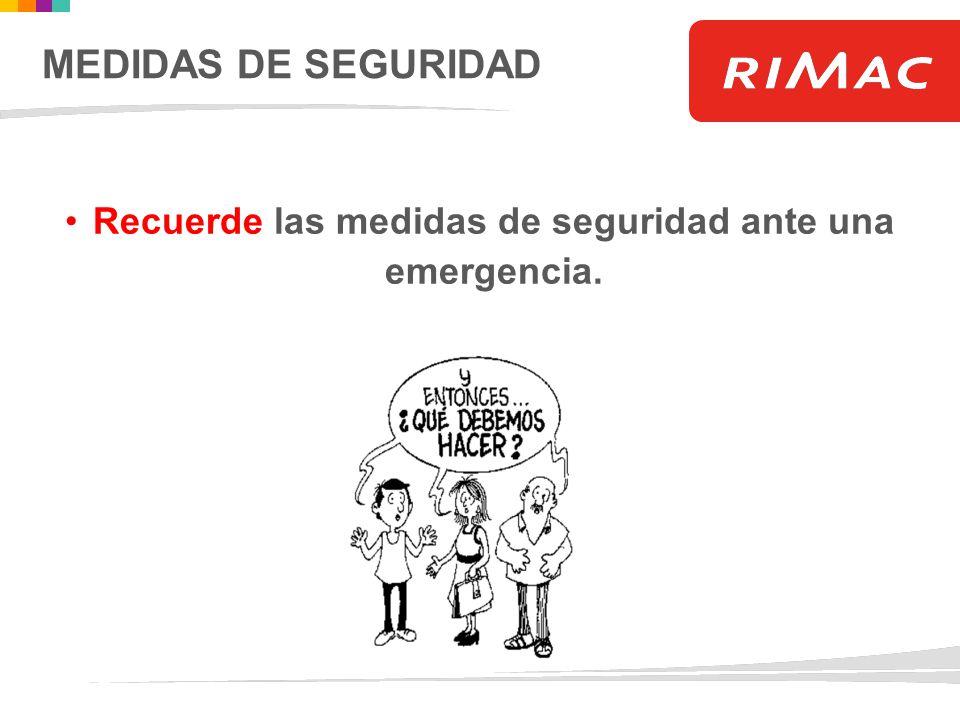

3 Recuerde las medidas de seguridad ante una emergencia.

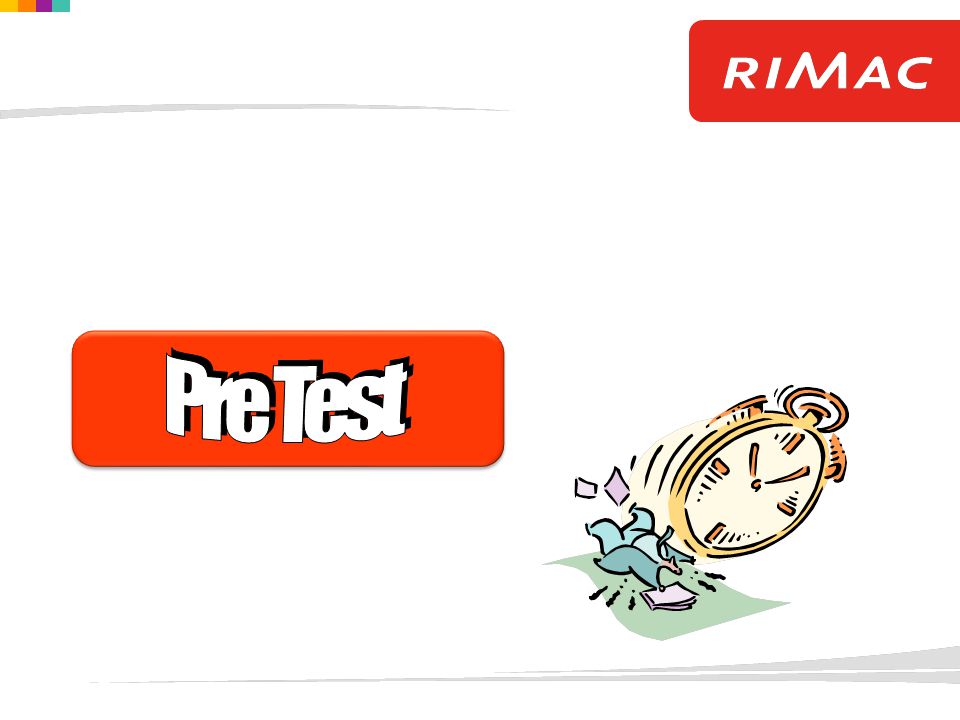

4 Pre Test

5 PRE TEST ¿Cuál de las siguientes alternativas es FALSA?
Trabajo en caliente involucra o genera llama abierta, chispas o desprendimiento de calor. Los trabajos en caliente tienen riesgo de incendio o explosión. El observador de fuego contará con extintor operativo el cual se colocará a 2 metros como mínimo de los trabajos. El observador de fuego es cualquier trabajador que se acerca a observar y quiere aprender cómo se suelda.

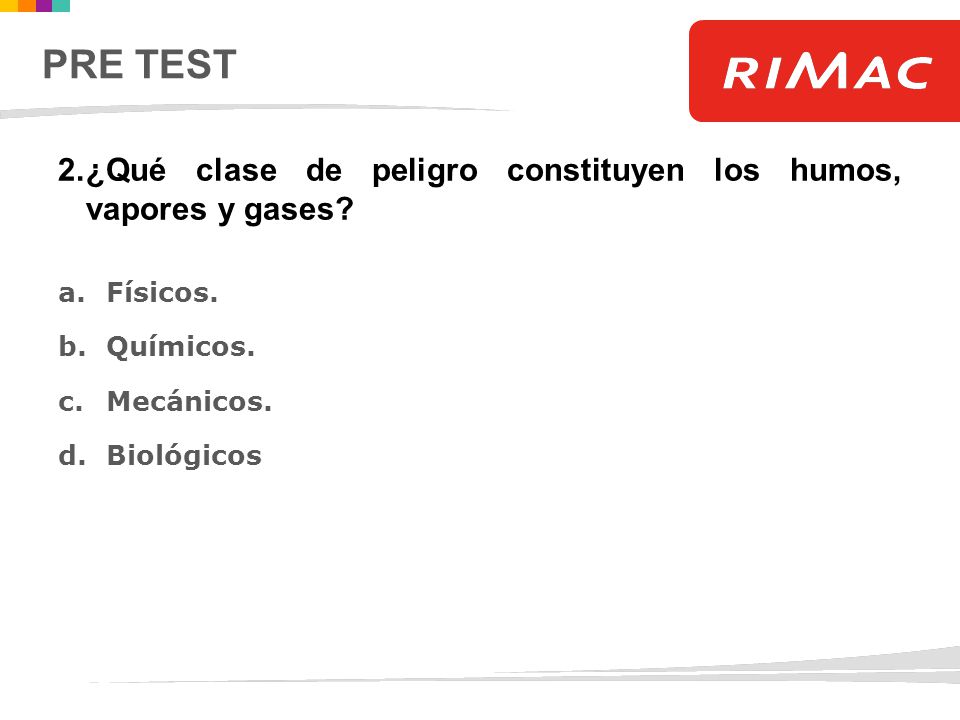

6 PRE TEST ¿Qué clase de peligro constituyen los humos, vapores y gases?
Físicos. Químicos. Mecánicos. Biológicos

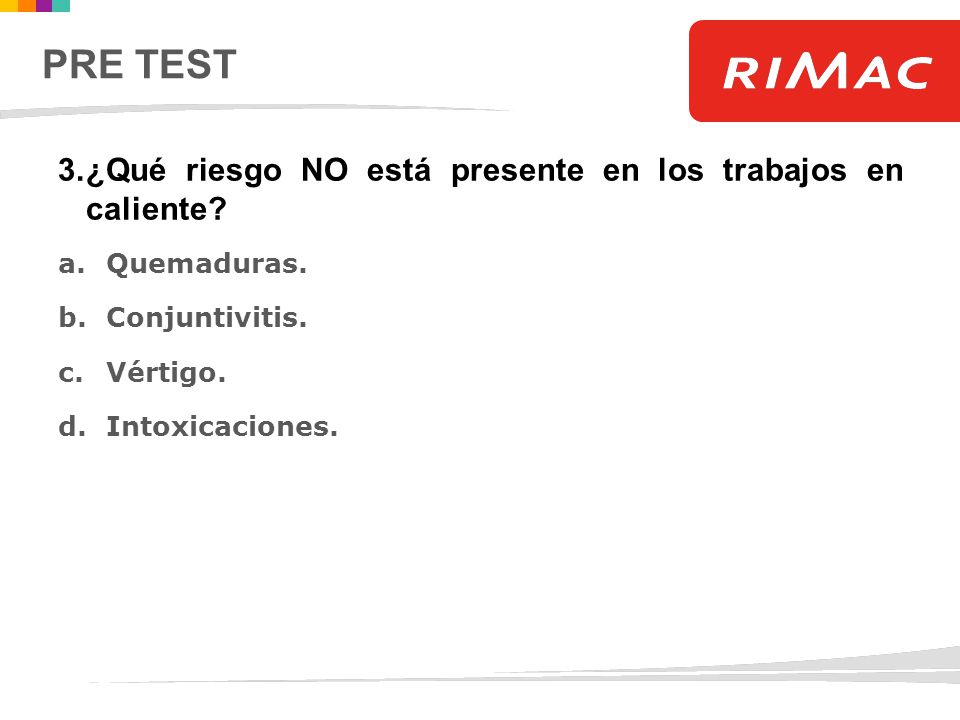

7 PRE TEST ¿Qué riesgo NO está presente en los trabajos en caliente?
Quemaduras. Conjuntivitis. Vértigo. Intoxicaciones.

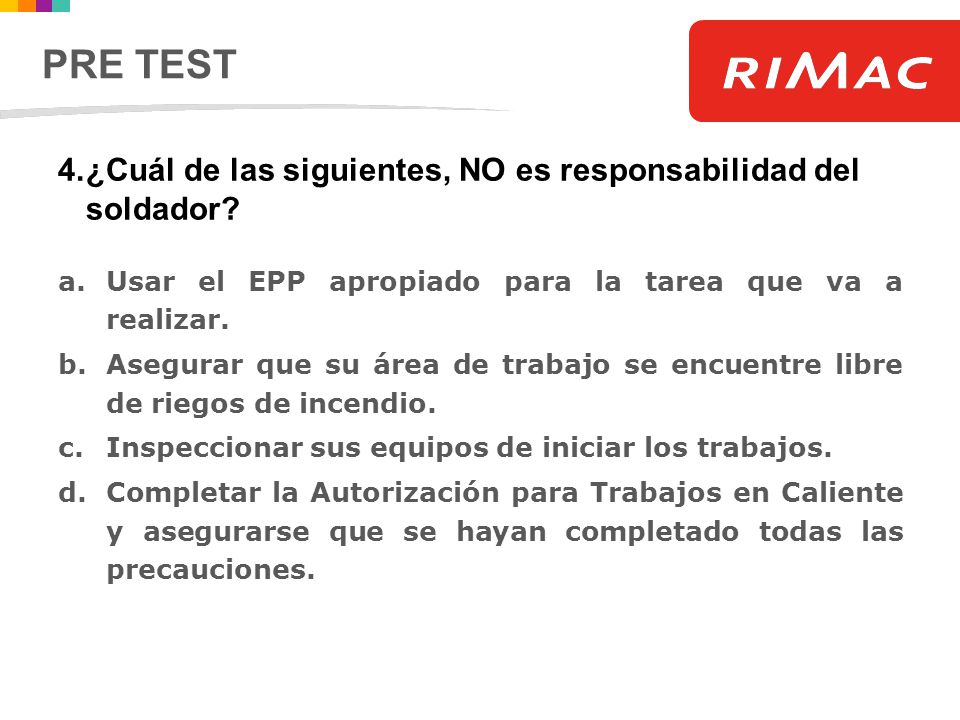

8 PRE TEST ¿Cuál de las siguientes, NO es responsabilidad del soldador?
Usar el EPP apropiado para la tarea que va a realizar. Asegurar que su área de trabajo se encuentre libre de riegos de incendio. Inspeccionar sus equipos de iniciar los trabajos. Completar la Autorización para Trabajos en Caliente y asegurarse que se hayan completado todas las precauciones.

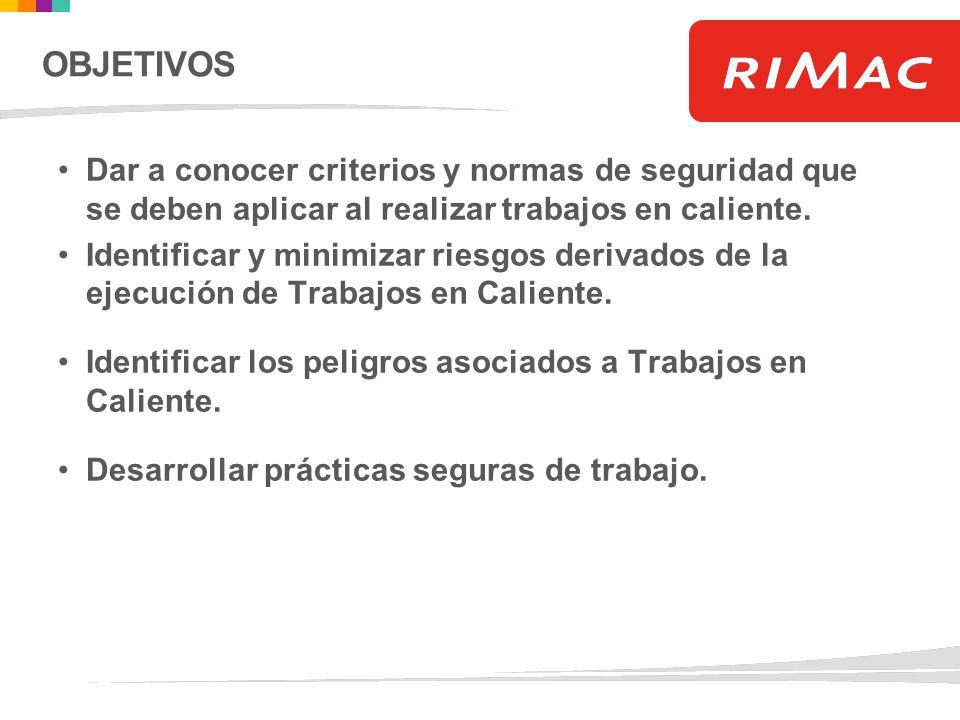

9 OBJETIVOS Dar a conocer criterios y normas de seguridad que se deben aplicar al realizar trabajos en caliente. Identificar y minimizar riesgos derivados de la ejecución de Trabajos en Caliente. Identificar los peligros asociados a Trabajos en Caliente. Desarrollar prácticas seguras de trabajo.

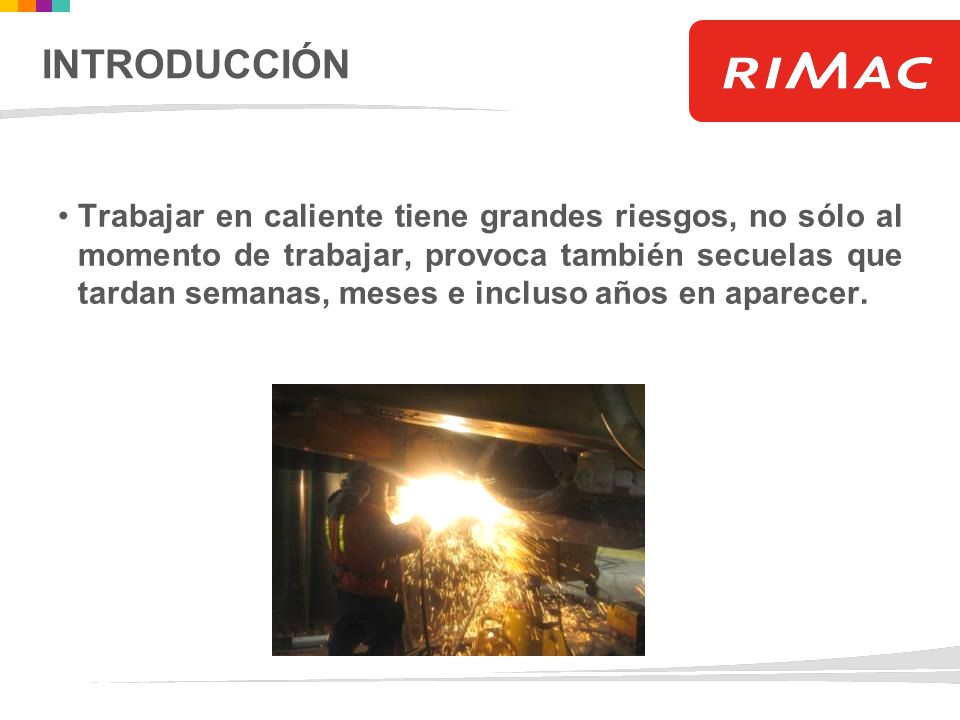

10 INTRODUCCIÓN Trabajar en caliente tiene grandes riesgos, no sólo al momento de trabajar, provoca también secuelas que tardan semanas, meses e incluso años en aparecer.

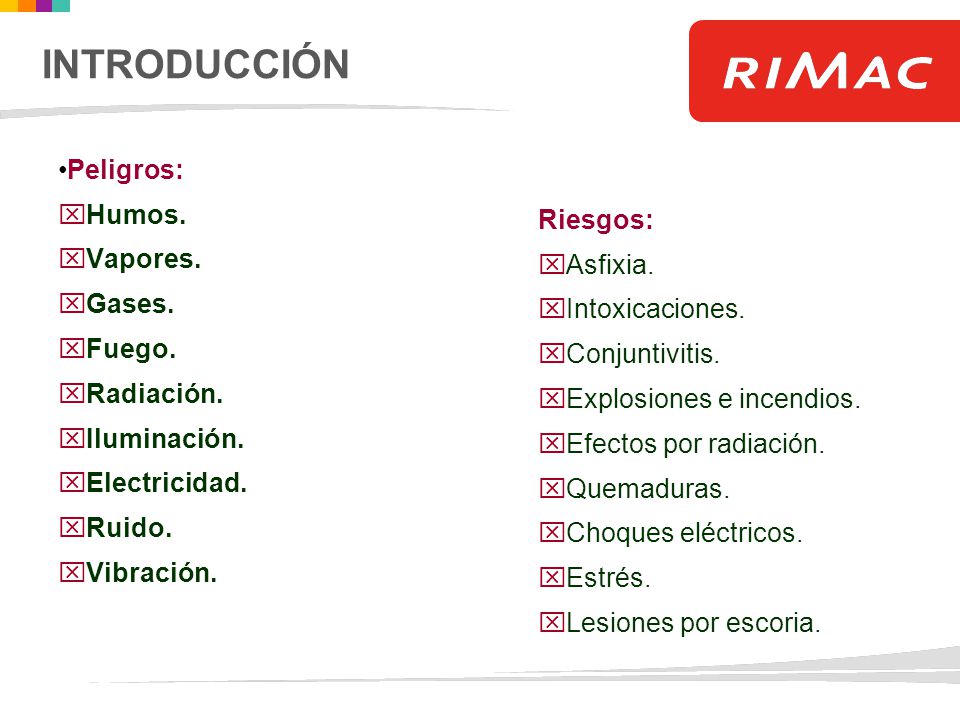

11 INTRODUCCIÓN Peligros: Humos. Vapores. Riesgos: Gases. Asfixia. Fuego.
Radiación. Iluminación. Electricidad. Ruido. Vibración. Riesgos: Asfixia. Intoxicaciones. Conjuntivitis. Explosiones e incendios. Efectos por radiación. Quemaduras. Choques eléctricos. Estrés. Lesiones por escoria.

12 Reglamento de Seguridad y Salud Ocupacional (DS N° 055-2010-EM)

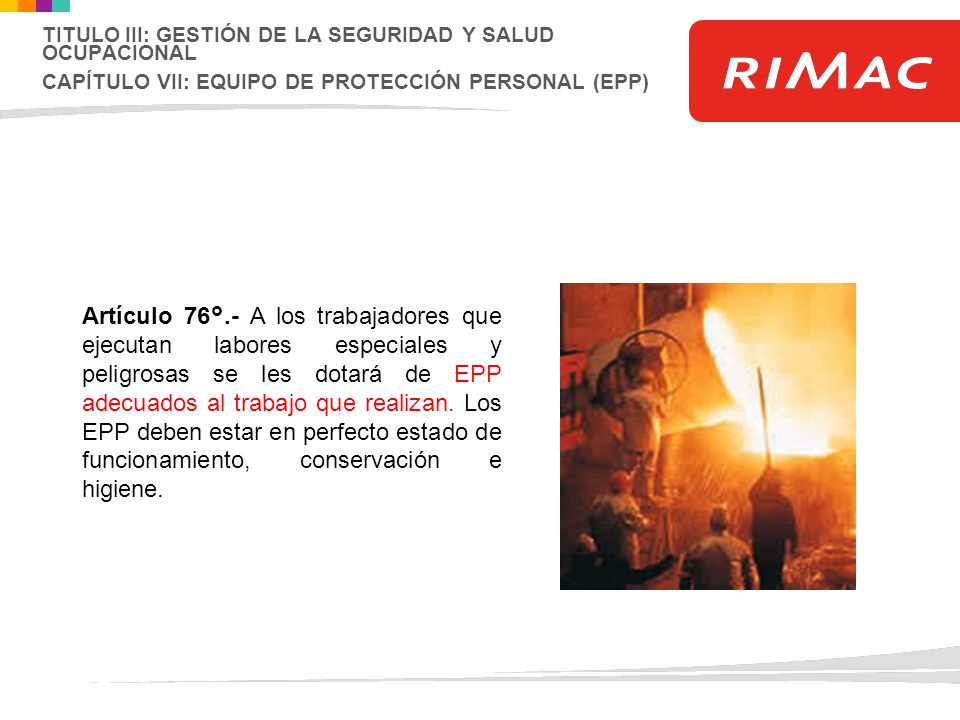

13 TITULO III: GESTIÓN DE LA SEGURIDAD Y SALUD OCUPACIONAL CAPÍTULO VII: EQUIPO DE PROTECCIÓN PERSONAL (EPP) Artículo 76°.- A los trabajadores que ejecutan labores especiales y peligrosas se les dotará de EPP adecuados al trabajo que realizan. Los EPP deben estar en perfecto estado de funcionamiento, conservación e higiene.

14 TITULO III: GESTIÓN DE LA SEGURIDAD Y SALUD OCUPACIONAL CAPÍTULO VII: EQUIPO DE PROTECCIÓN PERSONAL (EPP) Artículo 120°.- Todo trabajo de alto riesgo, requiere obligatoriamente del Permiso Escrito de Trabajo de Alto Riesgo (PETAR), autorizado y firmado para cada turno, por el ingeniero supervisor y superintendente o responsable del área de trabajo y visado por un ingeniero de Seguridad o por el Gerente del Programa de Seguridad y Salud Ocupacional. Artículo 121°.- Todo titular minero establecerá estándares, procedimientos y prácticas como mínimo para trabajos de alto riesgo tales como: en caliente, espacios confinados, excavación de zanjas, derrumbes, trabajos en altura y otros.

15 TITULO III: GESTIÓN DE LA SEGURIDAD Y SALUD OCUPACIONAL CAPÍTULO VII: EQUIPO DE PROTECCIÓN PERSONAL (EPP) Artículo 122°.- Para los trabajos en caliente se debe tener en cuenta la inspección previa del área de trabajo, la disponibilidad de equipos para combatir incendios y protección de áreas aledañas, Equipo de Protección Personal (EPP) adecuado, equipo de trabajo y ventilación adecuados, la capacitación respectiva y la colocación visible del permiso de trabajo.

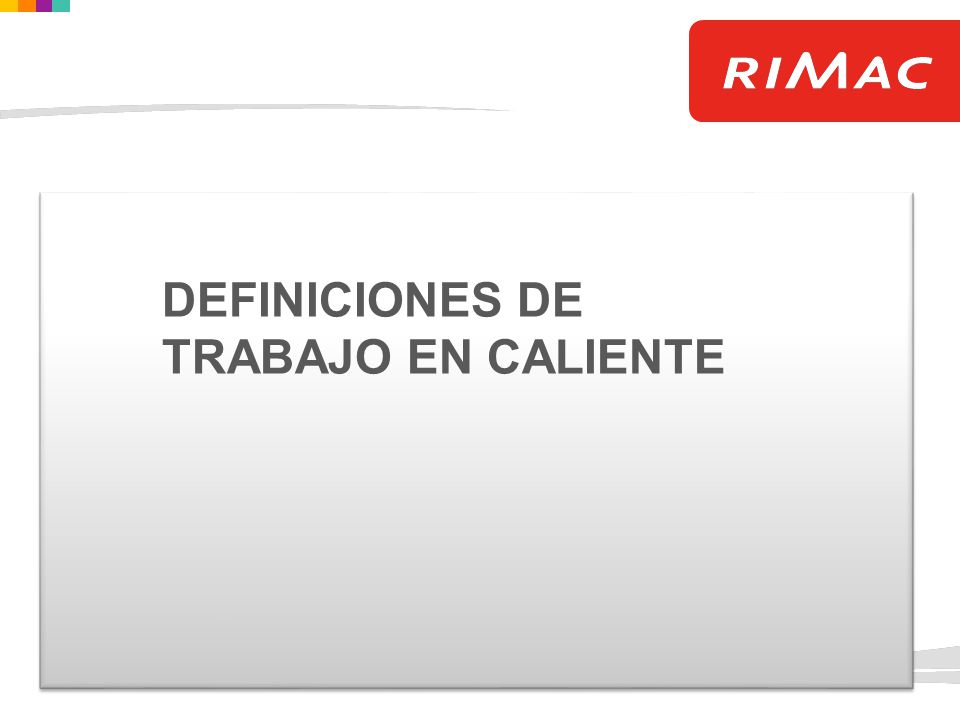

16 DEFINICIONES DE TRABAJO EN CALIENTE

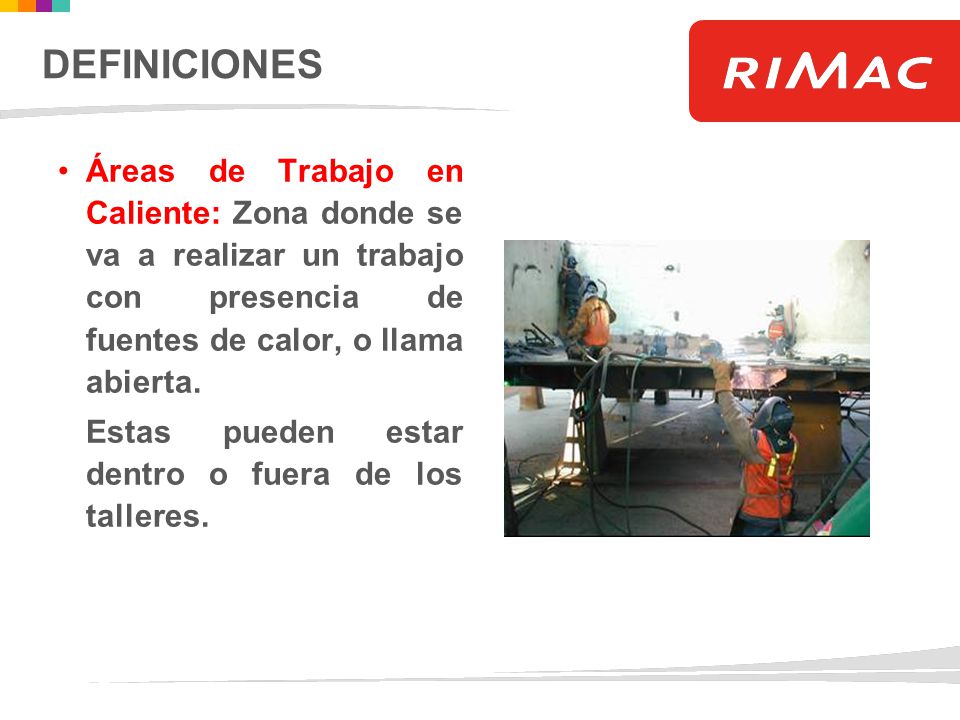

17 DEFINICIONES Áreas de Trabajo en Caliente: Zona donde se va a realizar un trabajo con presencia de fuentes de calor, o llama abierta. Estas pueden estar dentro o fuera de los talleres.

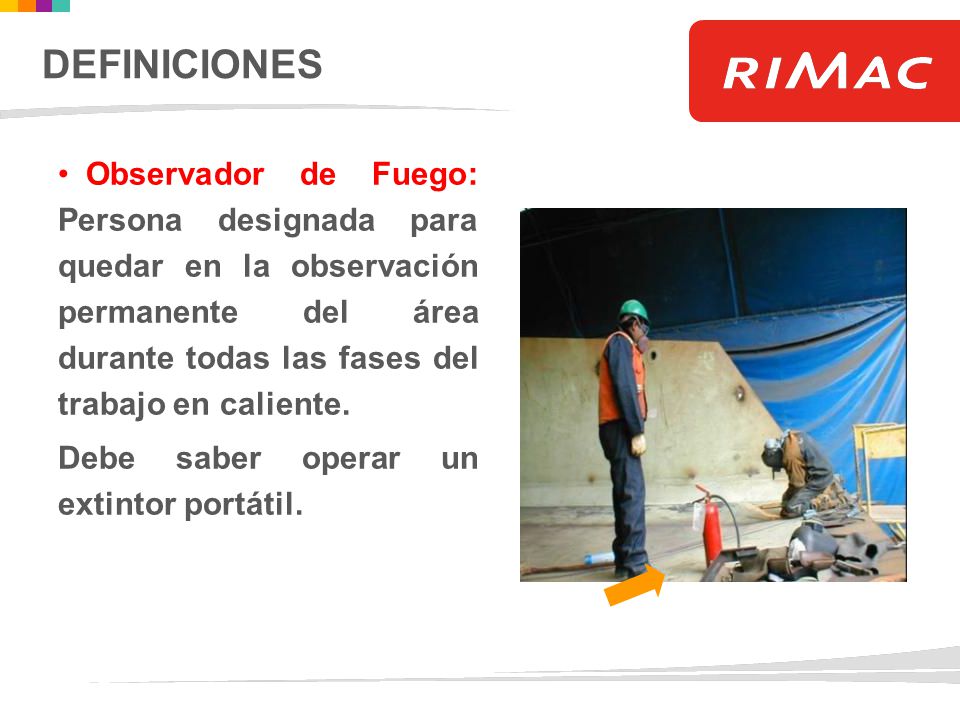

18 DEFINICIONES Observador de Fuego: Persona designada para quedar en la observación permanente del área durante todas las fases del trabajo en caliente. Debe saber operar un extintor portátil.

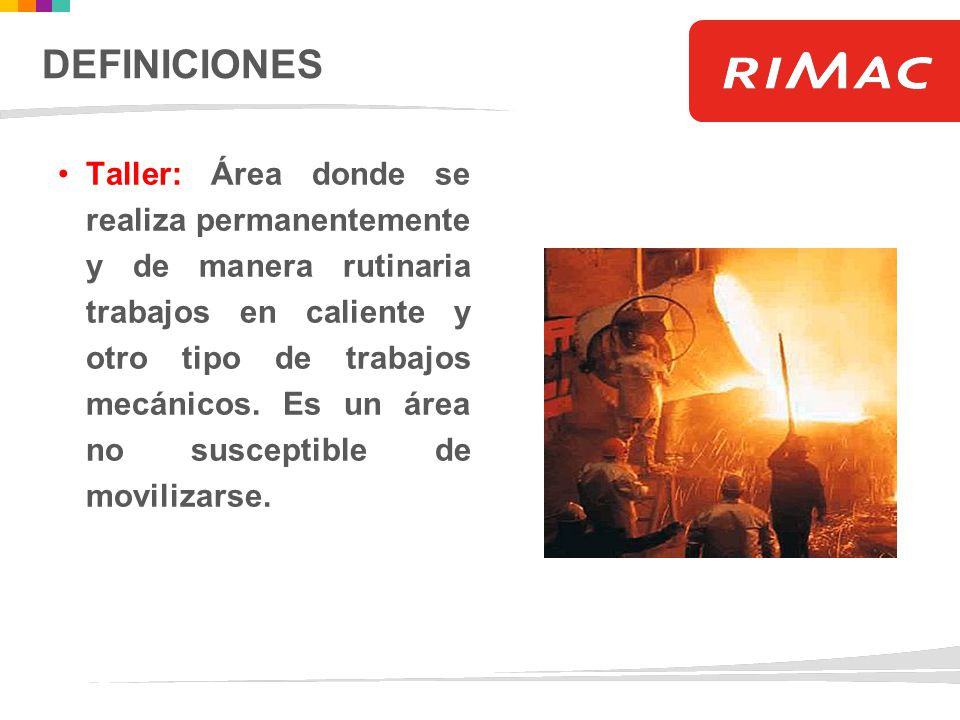

19 DEFINICIONES Taller: Área donde se realiza permanentemente y de manera rutinaria trabajos en caliente y otro tipo de trabajos mecánicos. Es un área no susceptible de movilizarse.

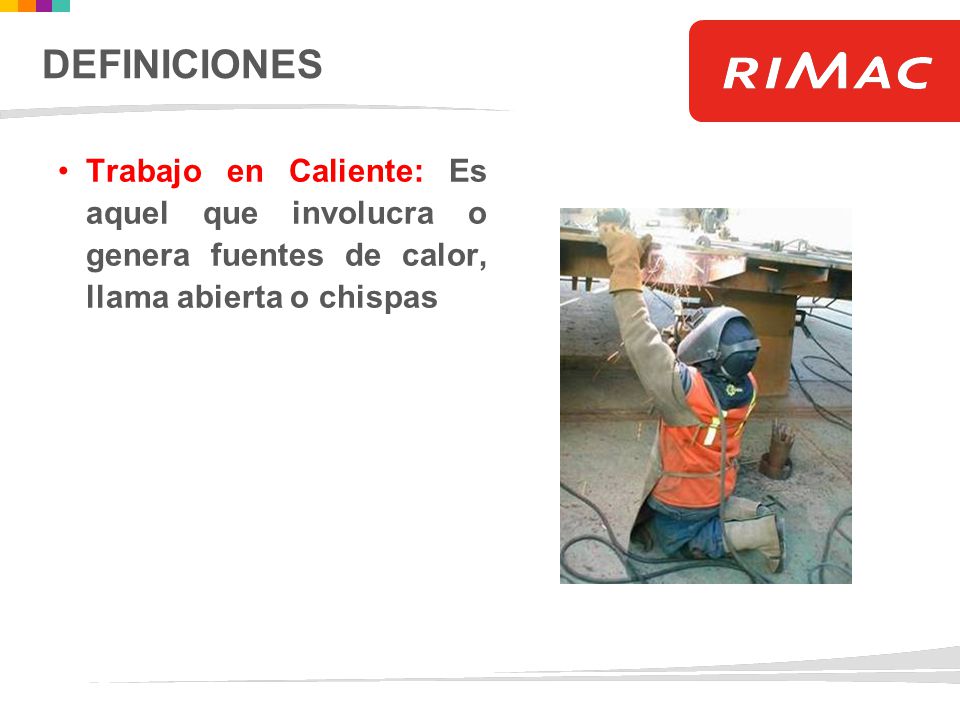

20 DEFINICIONES Trabajo en Caliente: Es aquel que involucra o genera fuentes de calor, llama abierta o chispas

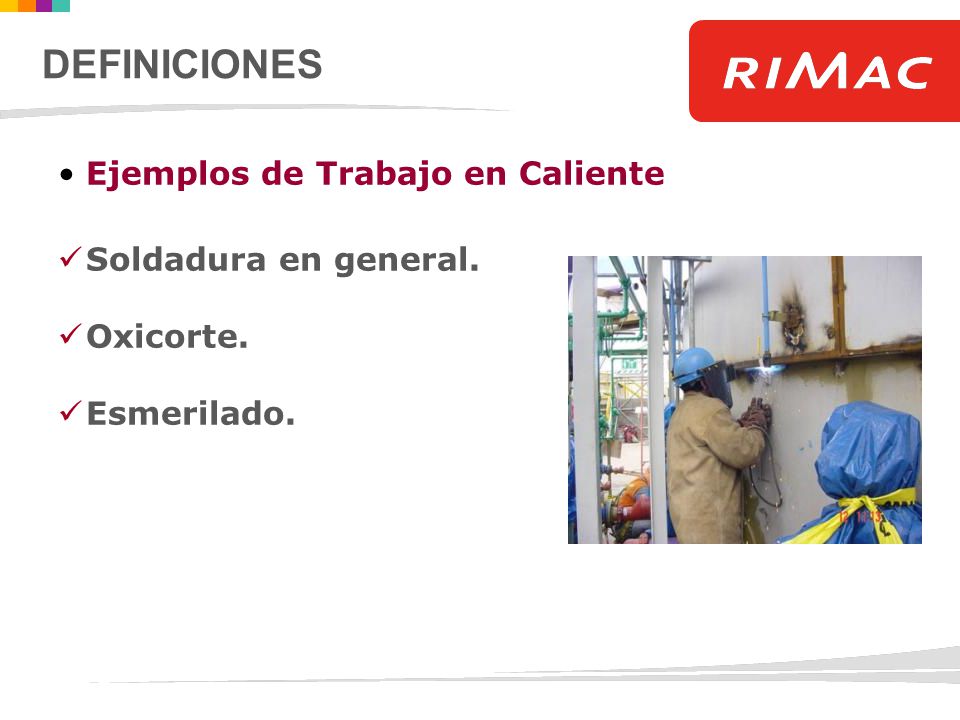

21 DEFINICIONES Ejemplos de Trabajo en Caliente Soldadura en general.
Oxicorte. Esmerilado.

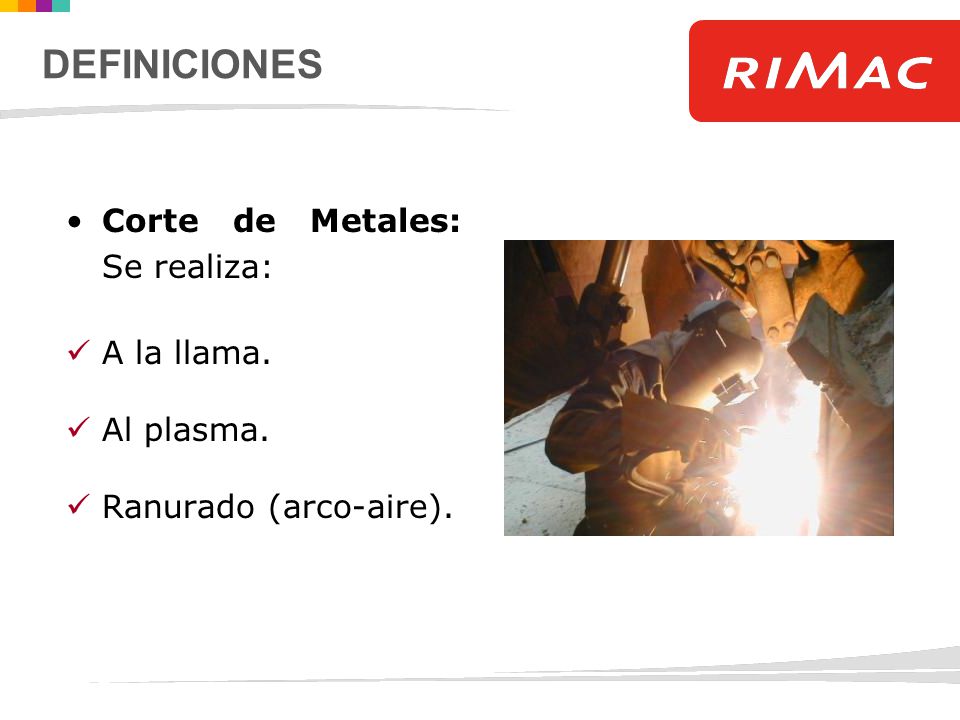

22 DEFINICIONES Corte de Metales: Se realiza: A la llama. Al plasma.
Ranurado (arco-aire).

23 DEFINICIONES – CORTE DE METALES
Tóxicos o irritantes: Cd, Cr, Mn, Zn, Ni, Ti, Va, Pb, Mo. Neumoconióticos poco peligrosos: Al, Fe, Sn, carbón. Neumoconióticos muy peligrosos: Si, Cu, Be.

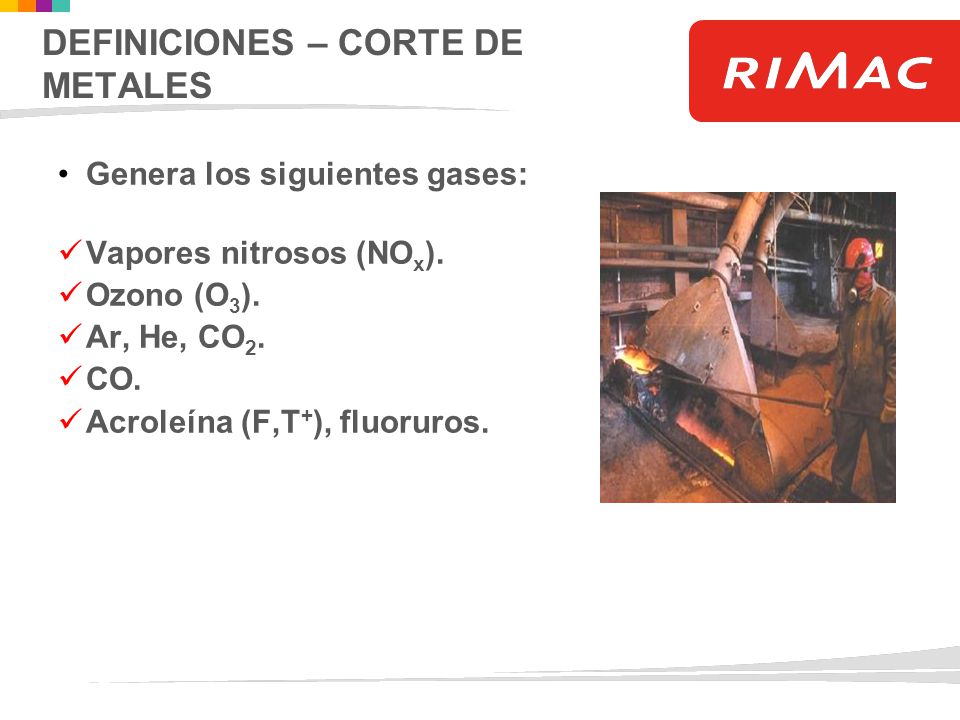

24 DEFINICIONES – CORTE DE METALES
Genera los siguientes gases: Vapores nitrosos (NOx). Ozono (O3). Ar, He, CO2. CO. Acroleína (F,T+), fluoruros.

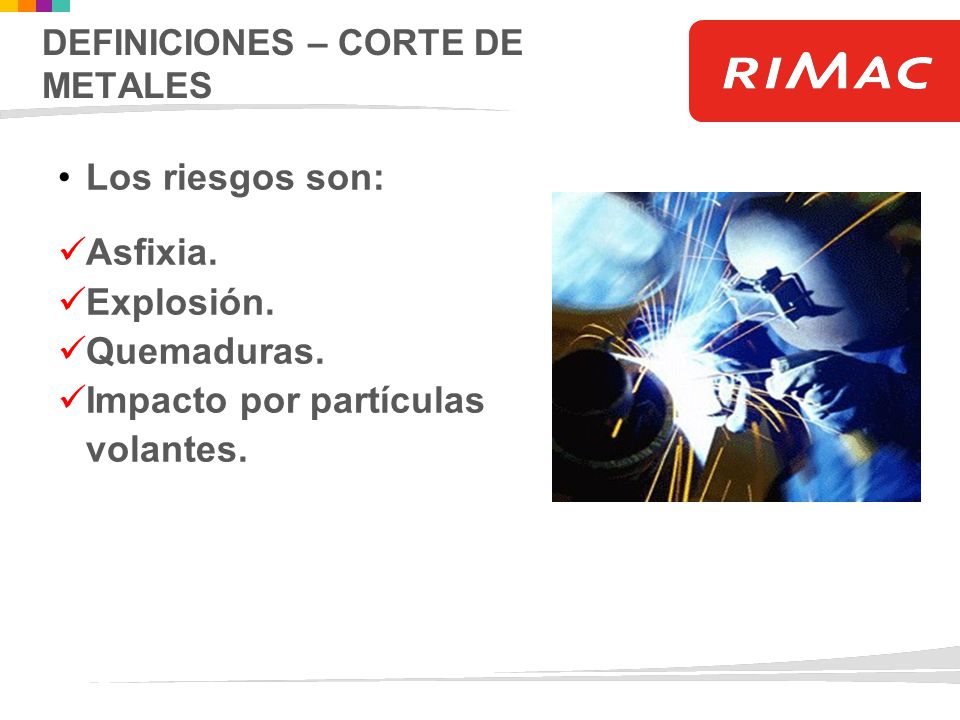

25 DEFINICIONES – CORTE DE METALES
Los riesgos son: Asfixia. Explosión. Quemaduras. Impacto por partículas volantes.

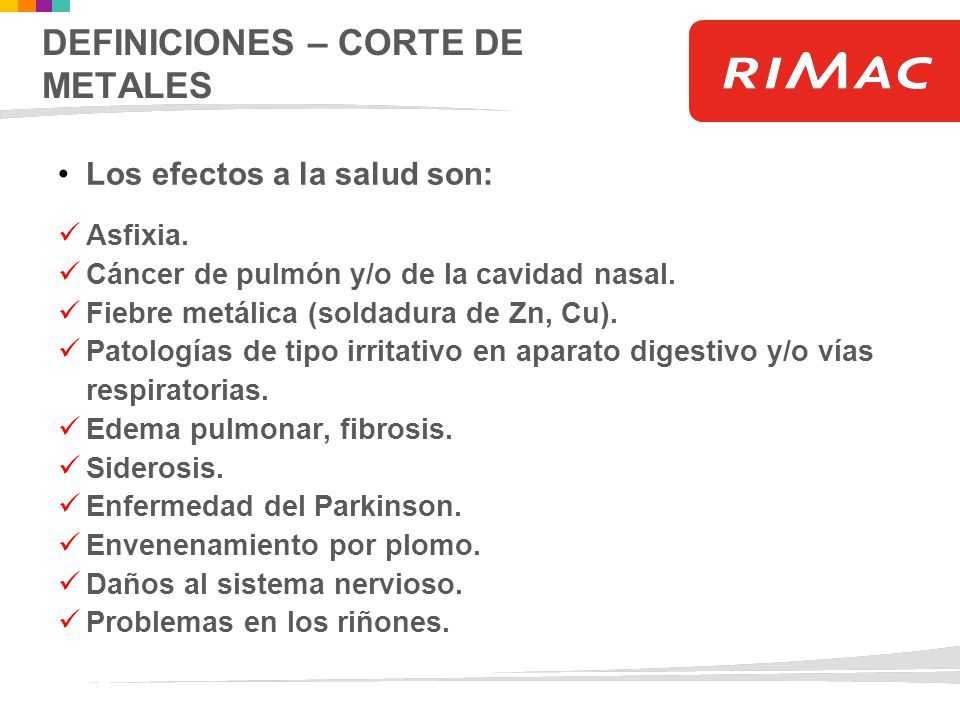

26 DEFINICIONES – CORTE DE METALES
Los efectos a la salud son: Asfixia. Cáncer de pulmón y/o de la cavidad nasal. Fiebre metálica (soldadura de Zn, Cu). Patologías de tipo irritativo en aparato digestivo y/o vías respiratorias. Edema pulmonar, fibrosis. Siderosis. Enfermedad del Parkinson. Envenenamiento por plomo. Daños al sistema nervioso. Problemas en los riñones.

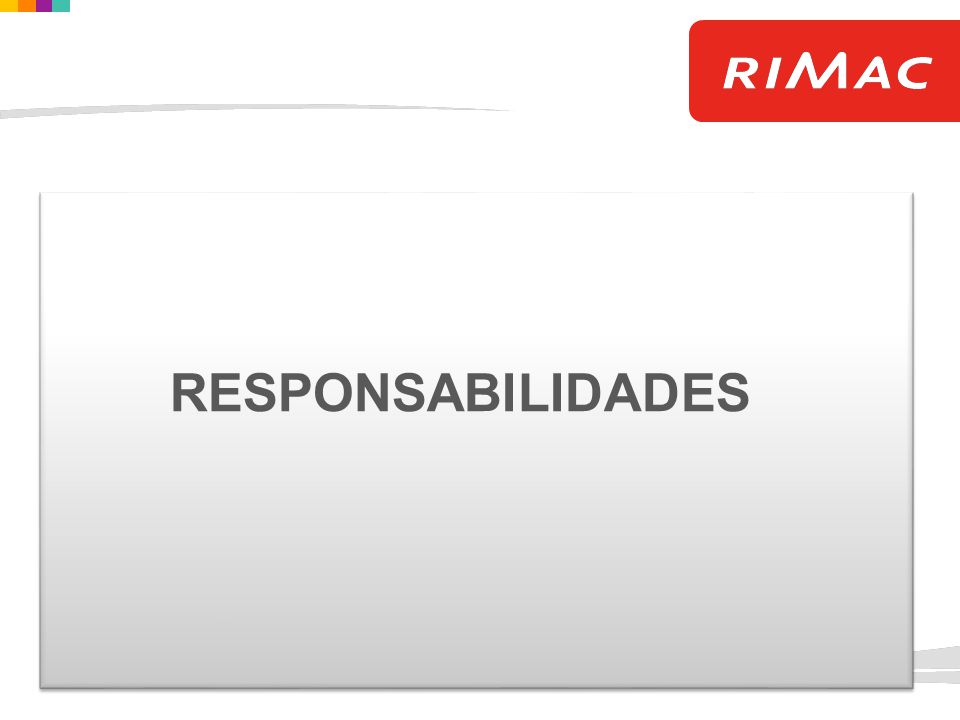

27 RESPONSABILIDADES

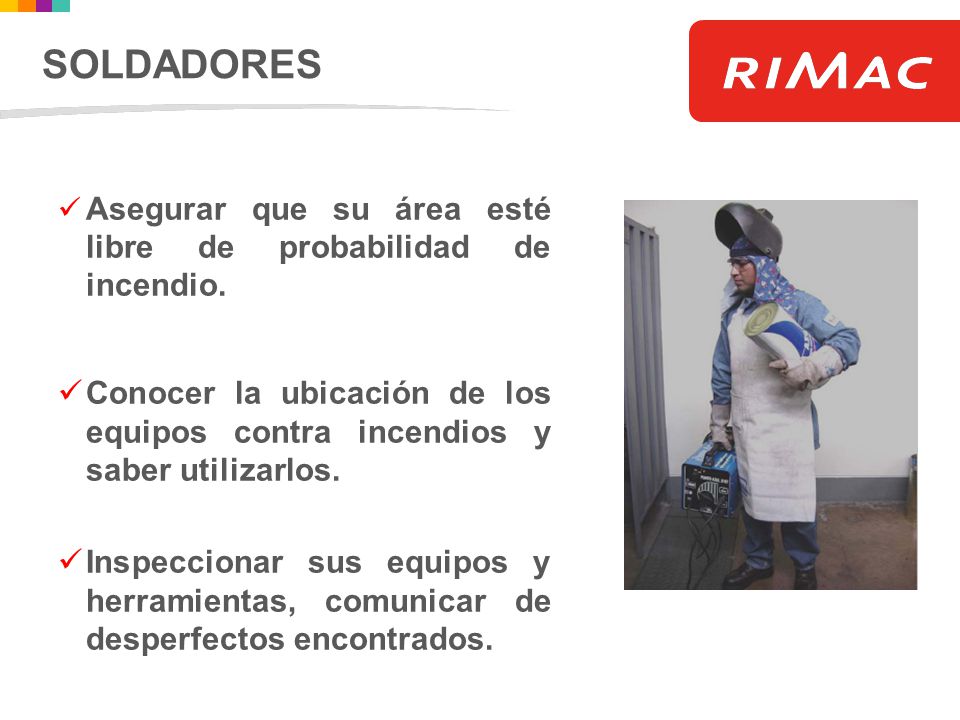

28 SOLDADORES Asegurar que su área esté libre de probabilidad de incendio. Conocer la ubicación de los equipos contra incendios y saber utilizarlos. Inspeccionar sus equipos y herramientas, comunicar de desperfectos encontrados.

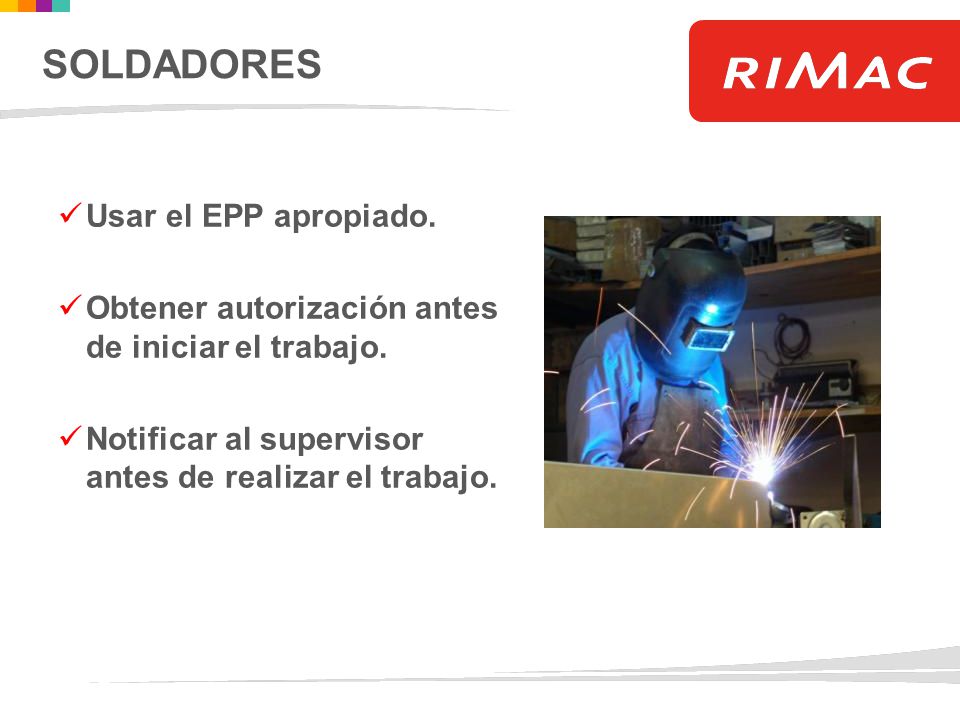

29 SOLDADORES Usar el EPP apropiado.
Obtener autorización antes de iniciar el trabajo. Notificar al supervisor antes de realizar el trabajo.

30 OBSERVADOR DE FUEGO Conocer la ubicación y uso de alarmas, equipos de lucha contra incendios, equipos de primeros auxilios, radios y teléfonos, para casos de emergencias.

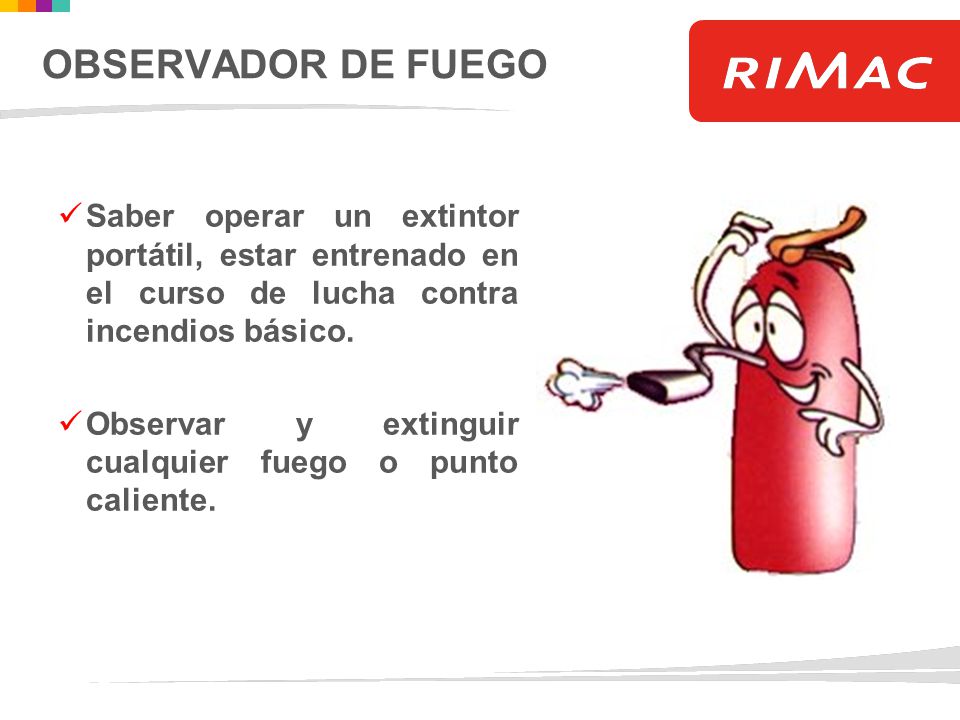

31 OBSERVADOR DE FUEGO Saber operar un extintor portátil, estar entrenado en el curso de lucha contra incendios básico. Observar y extinguir cualquier fuego o punto caliente.

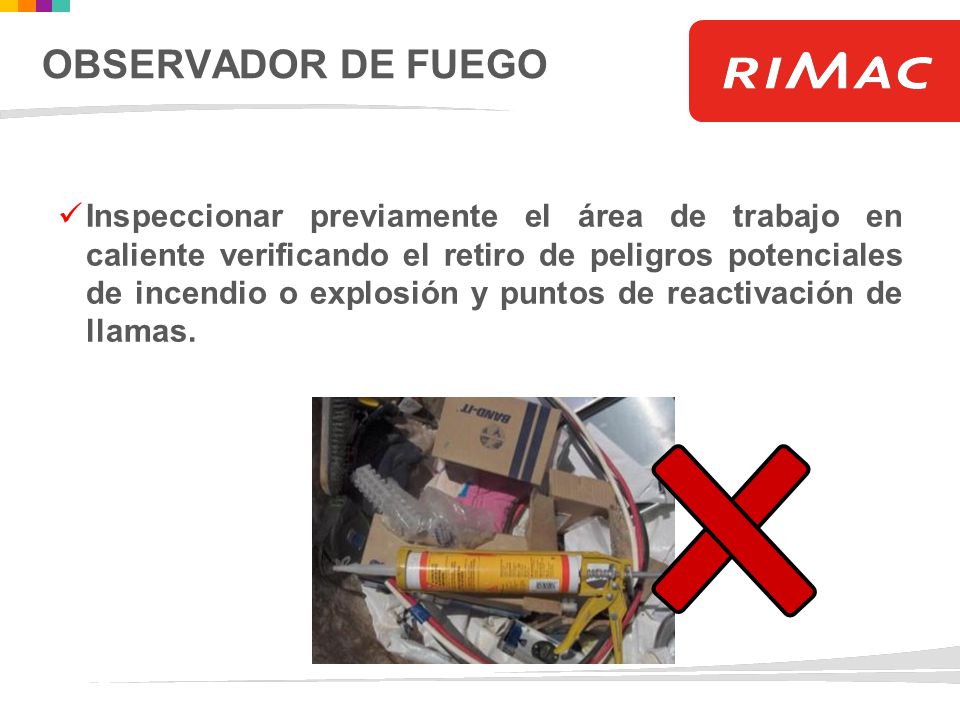

32 OBSERVADOR DE FUEGO Inspeccionar previamente el área de trabajo en caliente verificando el retiro de peligros potenciales de incendio o explosión y puntos de reactivación de llamas.

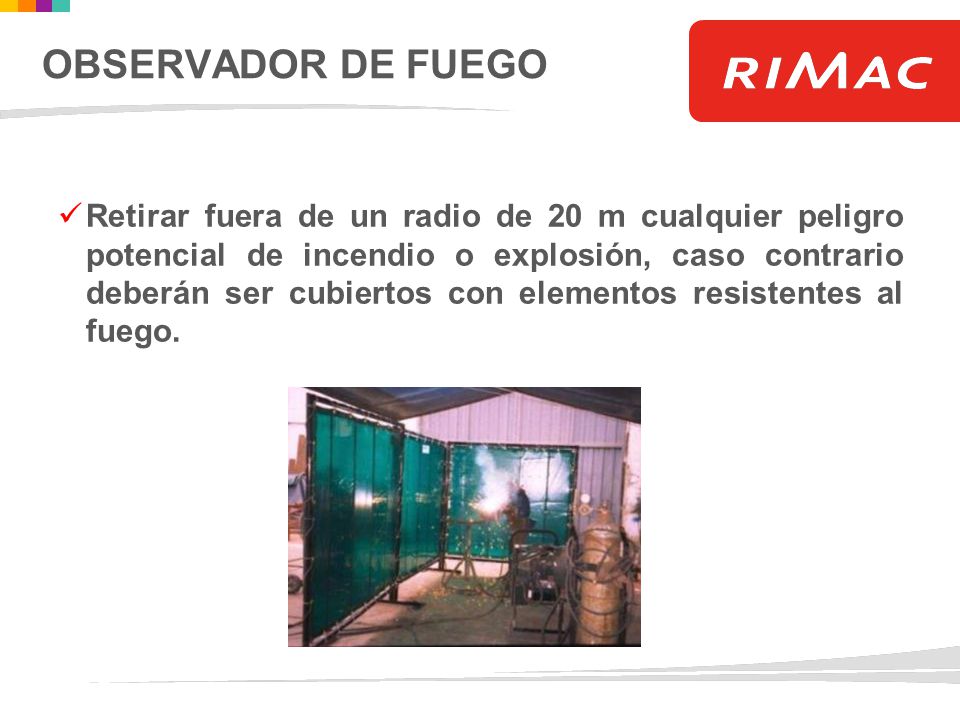

33 OBSERVADOR DE FUEGO Retirar fuera de un radio de 20 m cualquier peligro potencial de incendio o explosión, caso contrario deberán ser cubiertos con elementos resistentes al fuego.

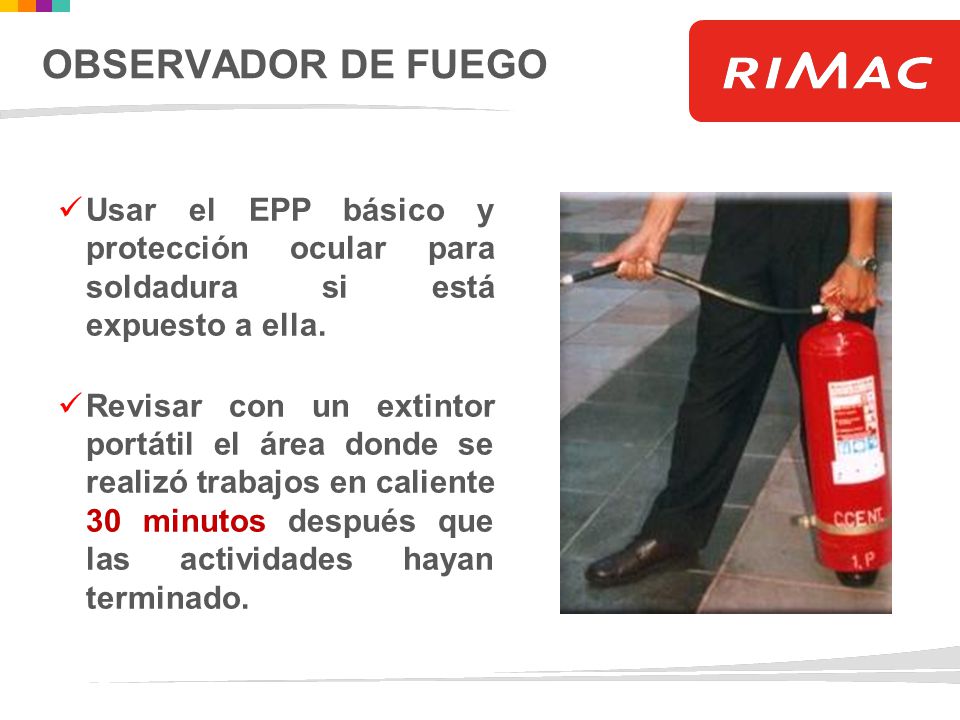

34 OBSERVADOR DE FUEGO Usar el EPP básico y protección ocular para soldadura si está expuesto a ella. Revisar con un extintor portátil el área donde se realizó trabajos en caliente 30 minutos después que las actividades hayan terminado.

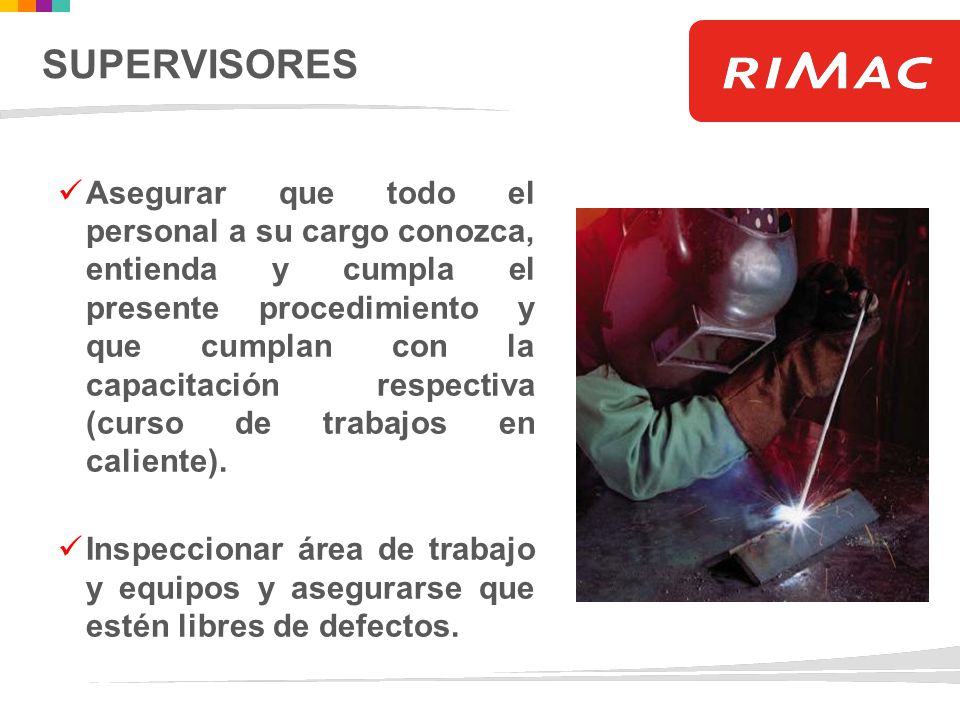

35 SUPERVISORES Asegurar que todo el personal a su cargo conozca, entienda y cumpla el presente procedimiento y que cumplan con la capacitación respectiva (curso de trabajos en caliente). Inspeccionar área de trabajo y equipos y asegurarse que estén libres de defectos.

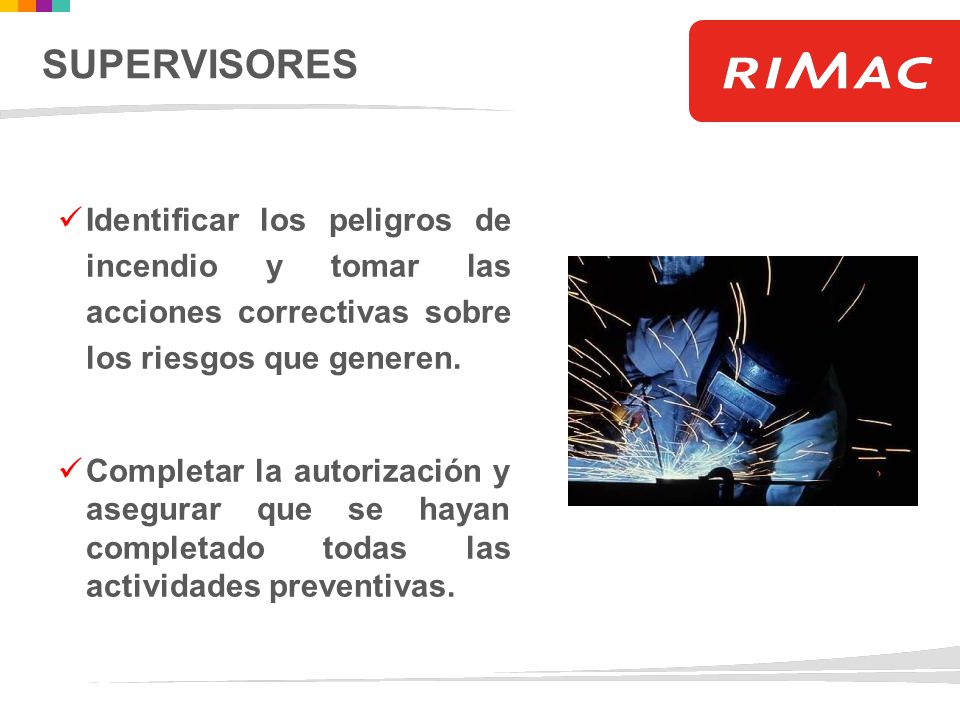

36 SUPERVISORES Identificar los peligros de incendio y tomar las acciones correctivas sobre los riesgos que generen. Completar la autorización y asegurar que se hayan completado todas las actividades preventivas.

37 SUPERVISORES Asegurarse de mantener en el área de trabajo una copia de la Autorización para Trabajos en Caliente. El original debe ser entregado y permanecer en el área de Prevención de Pérdidas, el cual visará la copia de la autorización.

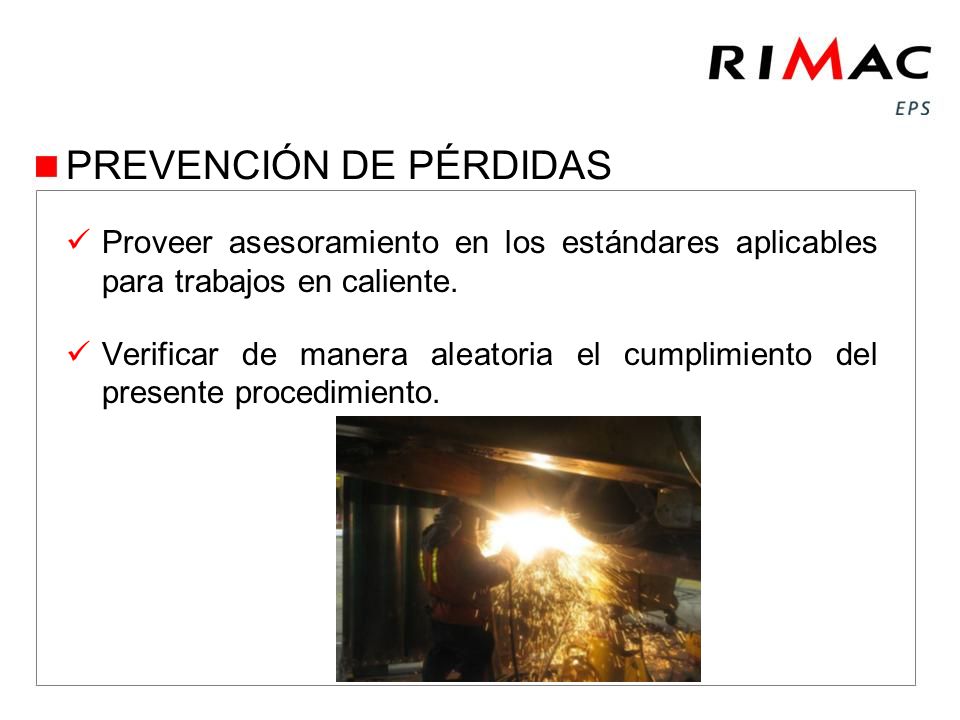

38 PREVENCIÓN DE PÉRDIDAS
Proveer asesoramiento en los estándares aplicables para trabajos en caliente. Verificar de manera aleatoria el cumplimiento del presente procedimiento.

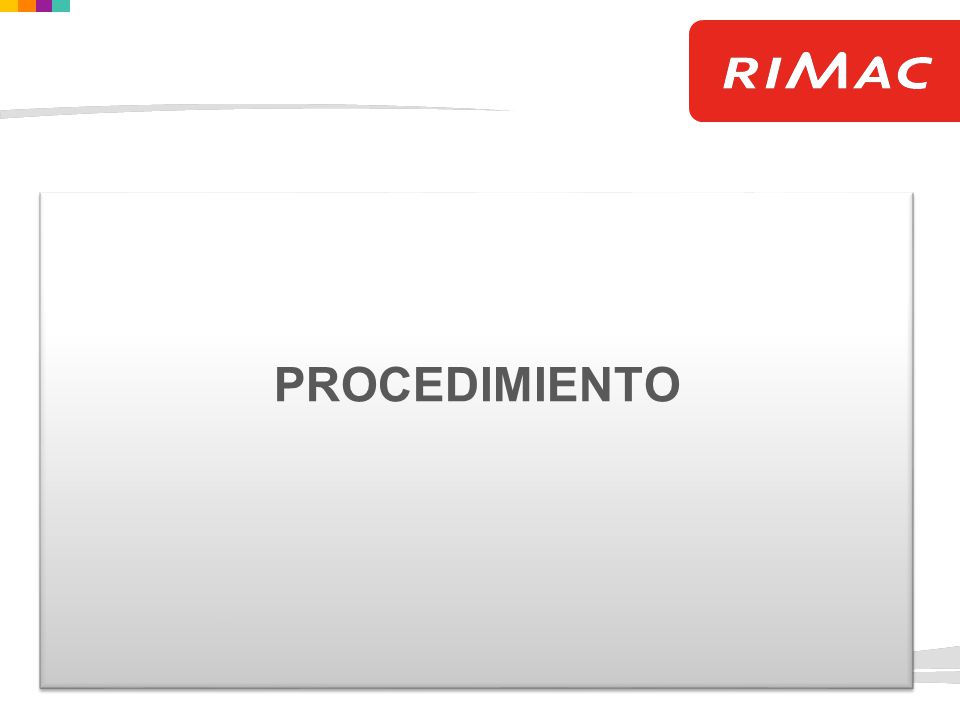

39 PROCEDIMIENTO

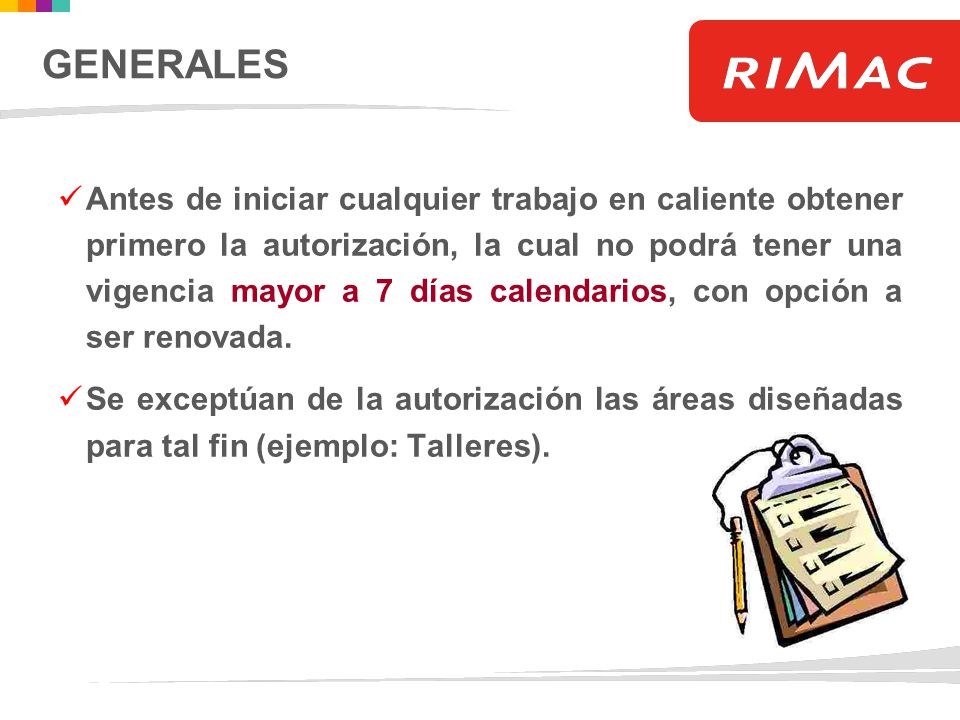

40 GENERALES Antes de iniciar cualquier trabajo en caliente obtener primero la autorización, la cual no podrá tener una vigencia mayor a 7 días calendarios, con opción a ser renovada. Se exceptúan de la autorización las áreas diseñadas para tal fin (ejemplo: Talleres).

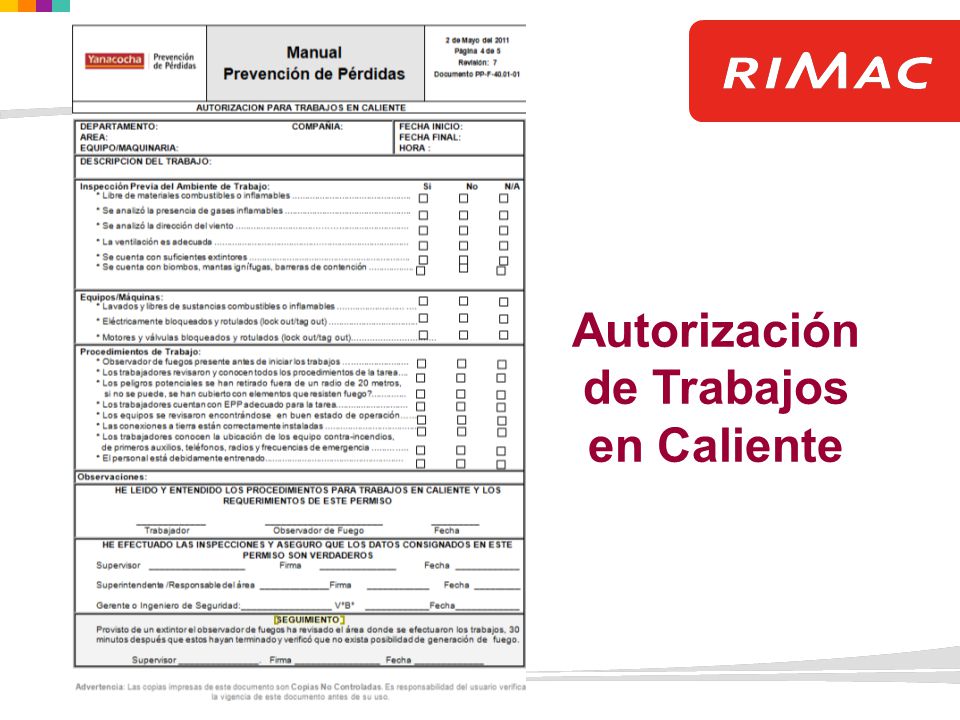

41 Autorización de Trabajos en Caliente

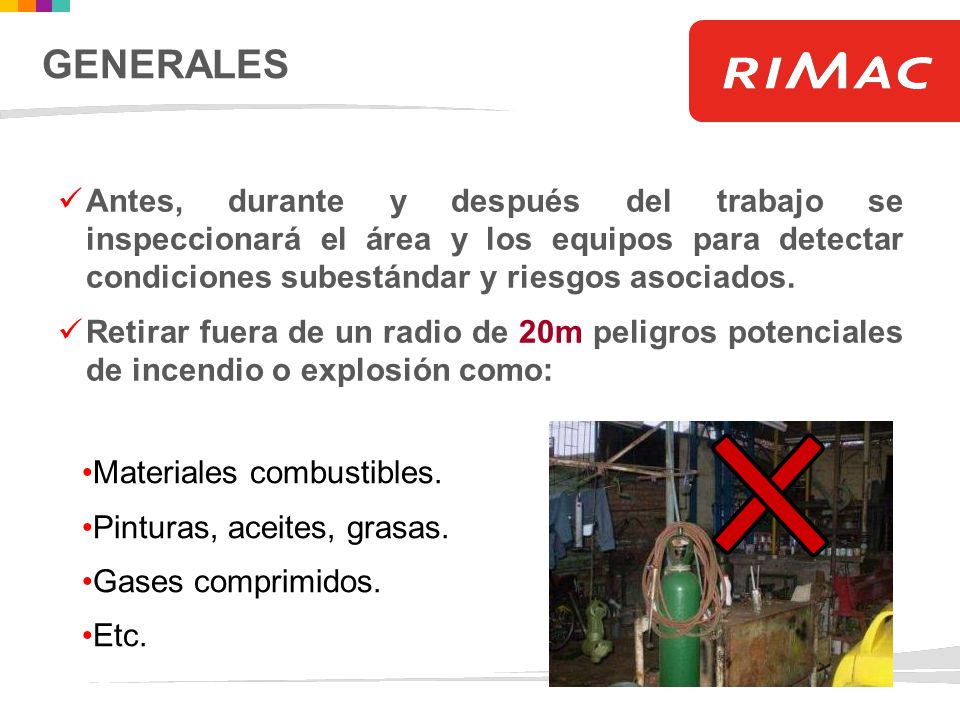

42 GENERALES Antes, durante y después del trabajo se inspeccionará el área y los equipos para detectar condiciones subestándar y riesgos asociados. Retirar fuera de un radio de 20m peligros potenciales de incendio o explosión como: Materiales combustibles. Pinturas, aceites, grasas. Gases comprimidos. Etc.

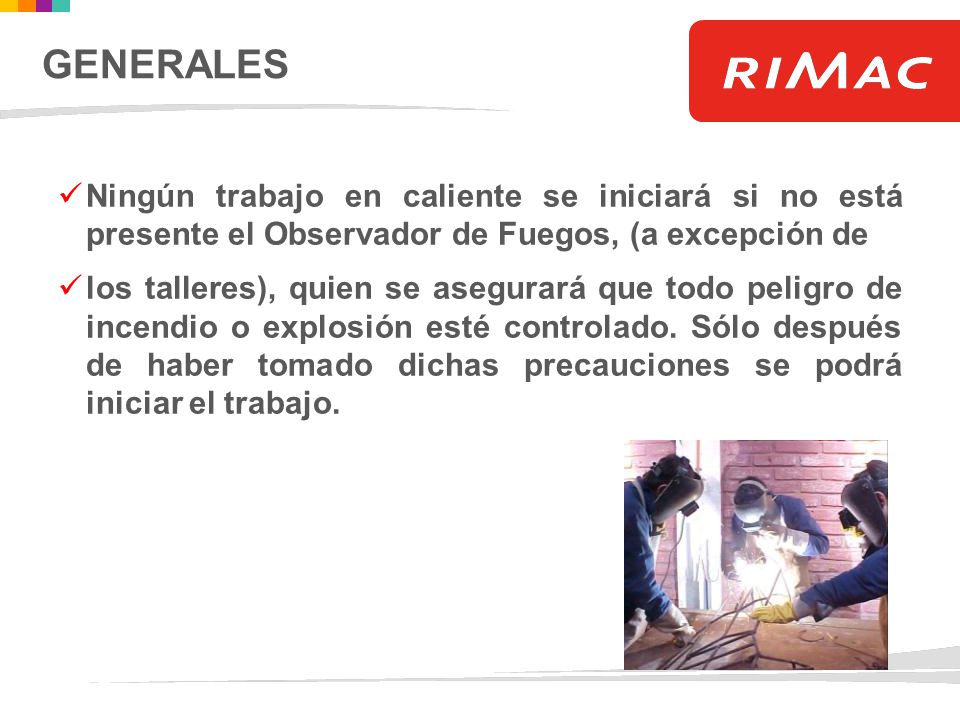

43 GENERALES Ningún trabajo en caliente se iniciará si no está presente el Observador de Fuegos, (a excepción de los talleres), quien se asegurará que todo peligro de incendio o explosión esté controlado. Sólo después de haber tomado dichas precauciones se podrá iniciar el trabajo.

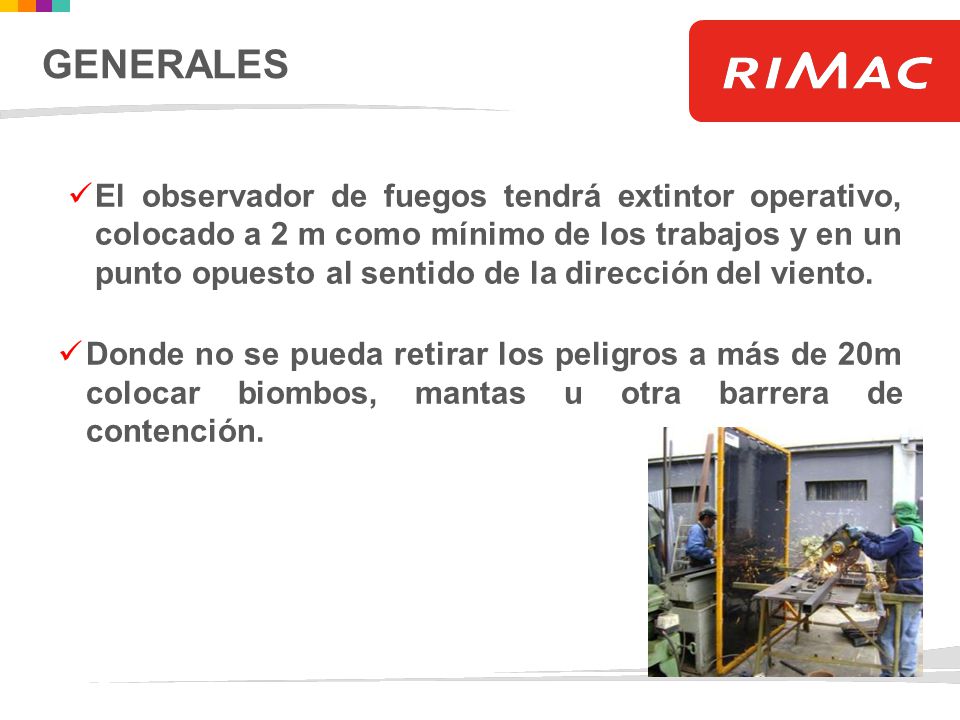

44 GENERALES El observador de fuegos tendrá extintor operativo, colocado a 2 m como mínimo de los trabajos y en un punto opuesto al sentido de la dirección del viento. Donde no se pueda retirar los peligros a más de 20m colocar biombos, mantas u otra barrera de contención.

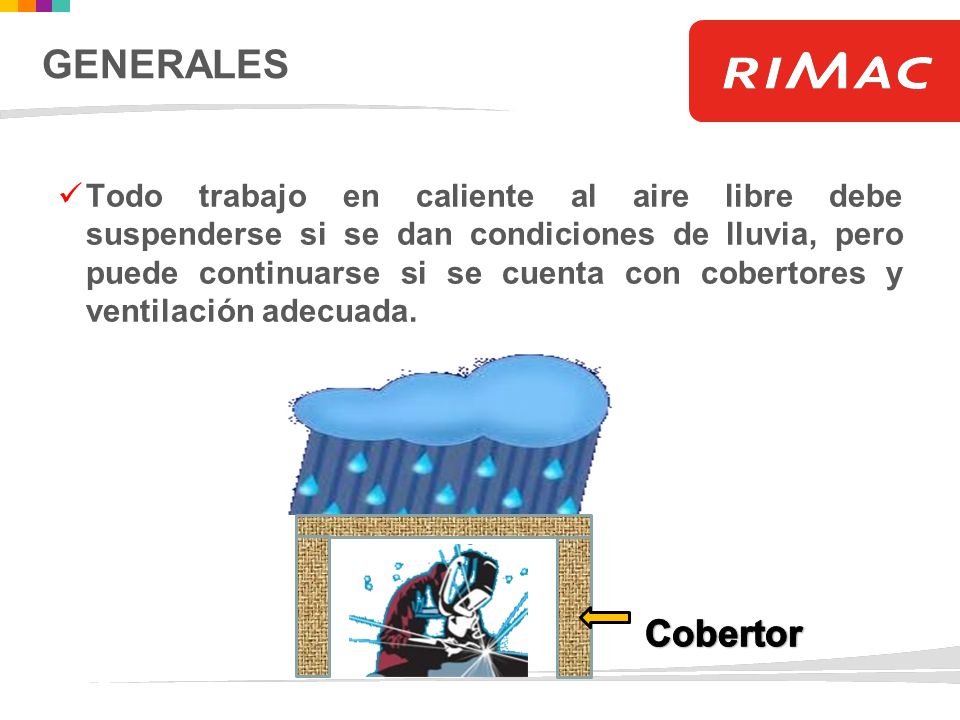

45 GENERALES Todo trabajo en caliente al aire libre debe suspenderse si se dan condiciones de lluvia, pero puede continuarse si se cuenta con cobertores y ventilación adecuada. Cobertor

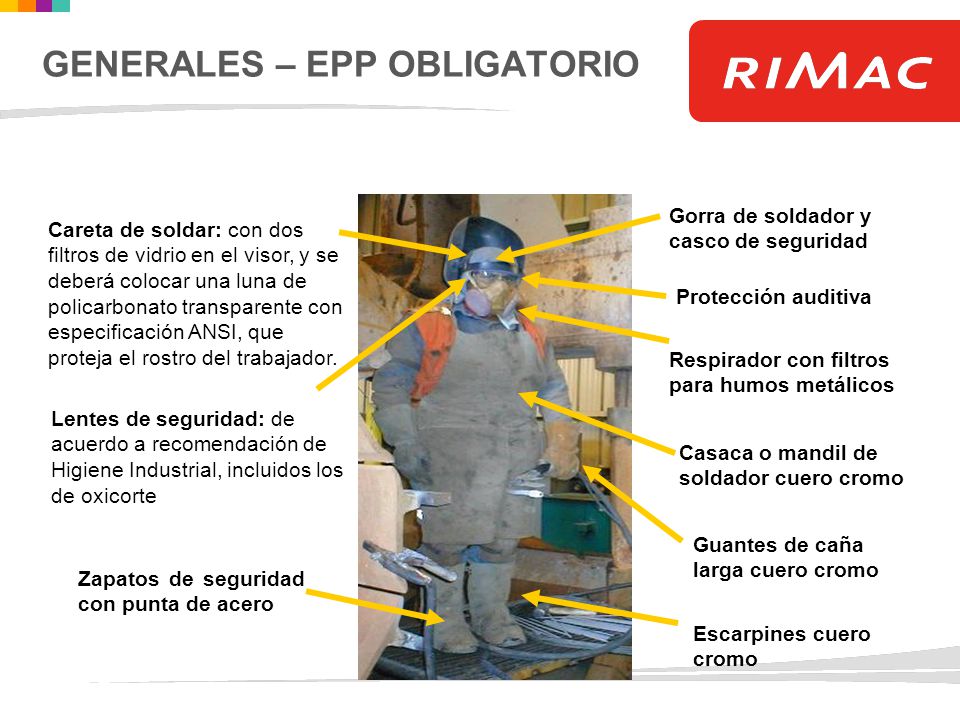

46 GENERALES – EPP OBLIGATORIO
Gorra de soldador y casco de seguridad Careta de soldar: con dos filtros de vidrio en el visor, y se deberá colocar una luna de policarbonato transparente con especificación ANSI, que proteja el rostro del trabajador. Protección auditiva Respirador con filtros para humos metálicos Lentes de seguridad: de acuerdo a recomendación de Higiene Industrial, incluidos los de oxicorte Casaca o mandil de soldador cuero cromo Guantes de caña larga cuero cromo Zapatos de seguridad con punta de acero Escarpines cuero cromo

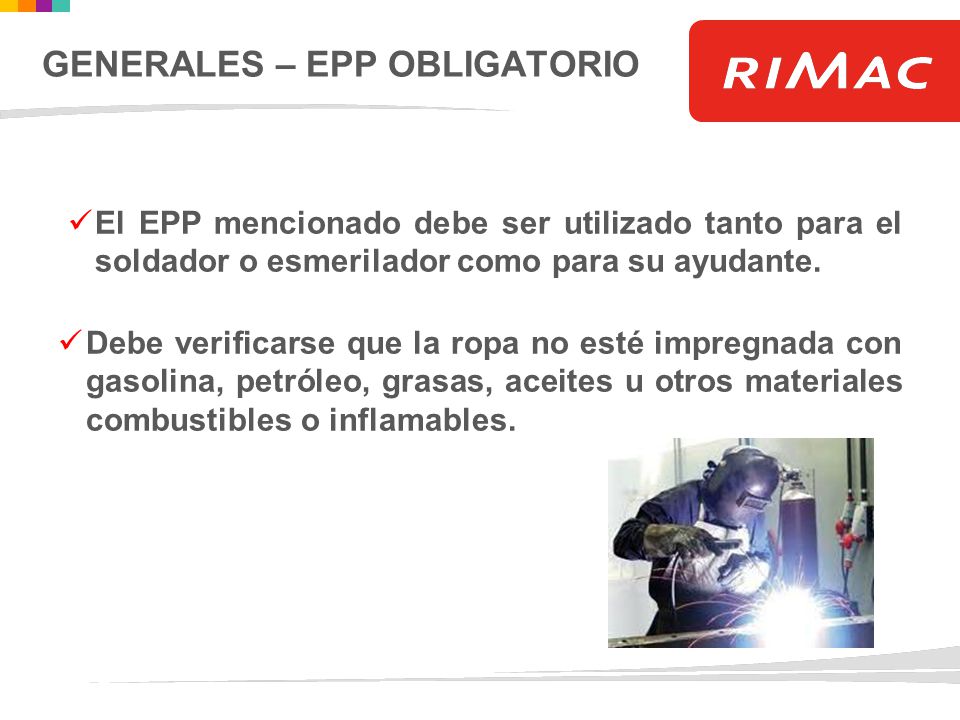

47 GENERALES – EPP OBLIGATORIO
El EPP mencionado debe ser utilizado tanto para el soldador o esmerilador como para su ayudante. Debe verificarse que la ropa no esté impregnada con gasolina, petróleo, grasas, aceites u otros materiales combustibles o inflamables.

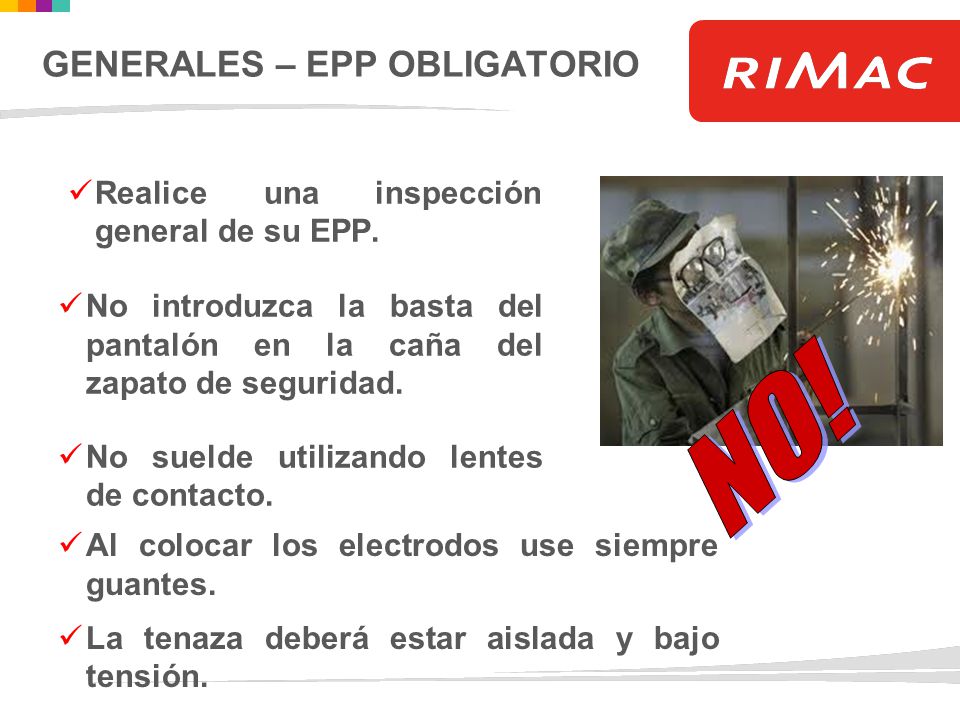

48 GENERALES – EPP OBLIGATORIO
Realice una inspección general de su EPP. No introduzca la basta del pantalón en la caña del zapato de seguridad. No suelde utilizando lentes de contacto. NO! Al colocar los electrodos use siempre guantes. La tenaza deberá estar aislada y bajo tensión.

49 GENERALES – EPP OBLIGATORIO
Los bolsillos y puños deben quedar cerrados para evitar alojar chispas o escorias calientes. Los bolsillos no deben tener material inflamable o combustible. Si los trabajos en caliente se realizan en altura o en un espacio confinado, se debe dar cumplimiento a los respectivos procedimientos.

50 GENERALES Antes de realizar un trabajo en caliente en algún espacio confinado (tanques, cisternas, etc.) que hayan contenido combustibles o líquidos inflamables, verificar que se encuentren vacíos, purgados, ventilados y lavados adecuadamente. Realizar monitoreos del espacio confinado antes de iniciar.

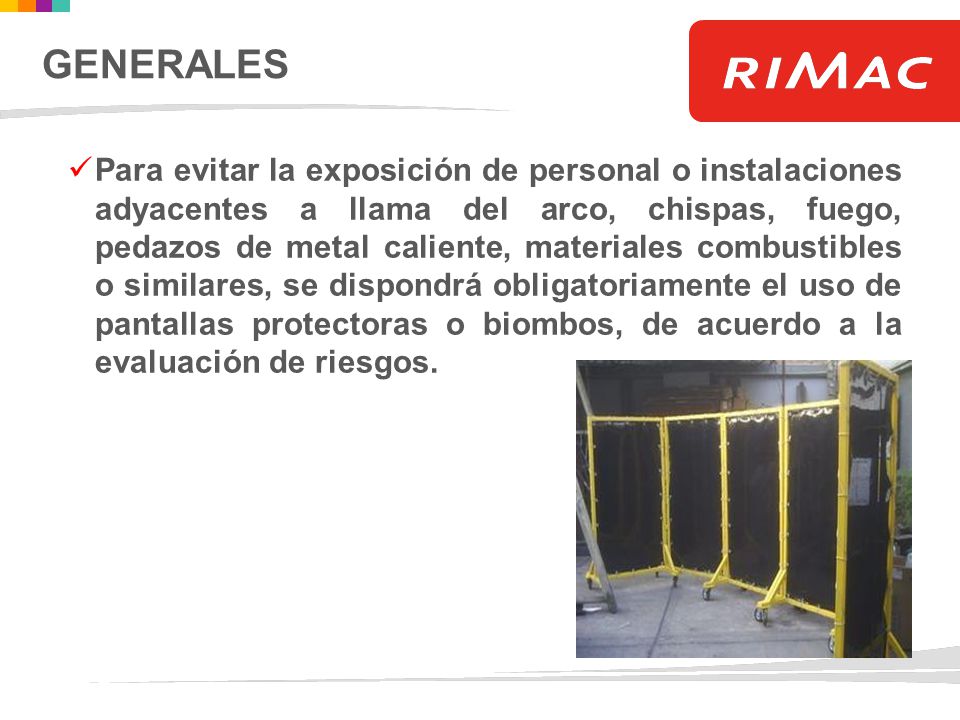

51 GENERALES Para evitar la exposición de personal o instalaciones adyacentes a llama del arco, chispas, fuego, pedazos de metal caliente, materiales combustibles o similares, se dispondrá obligatoriamente el uso de pantallas protectoras o biombos, de acuerdo a la evaluación de riesgos.

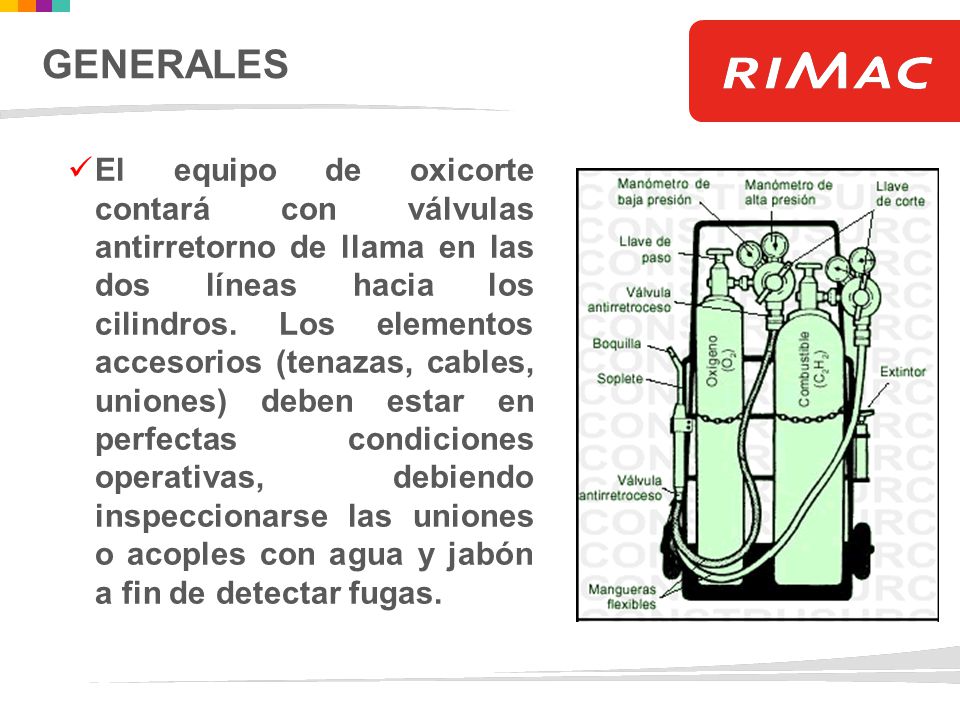

52 GENERALES El equipo de oxicorte contará con válvulas antirretorno de llama en las dos líneas hacia los cilindros. Los elementos accesorios (tenazas, cables, uniones) deben estar en perfectas condiciones operativas, debiendo inspeccionarse las uniones o acoples con agua y jabón a fin de detectar fugas.

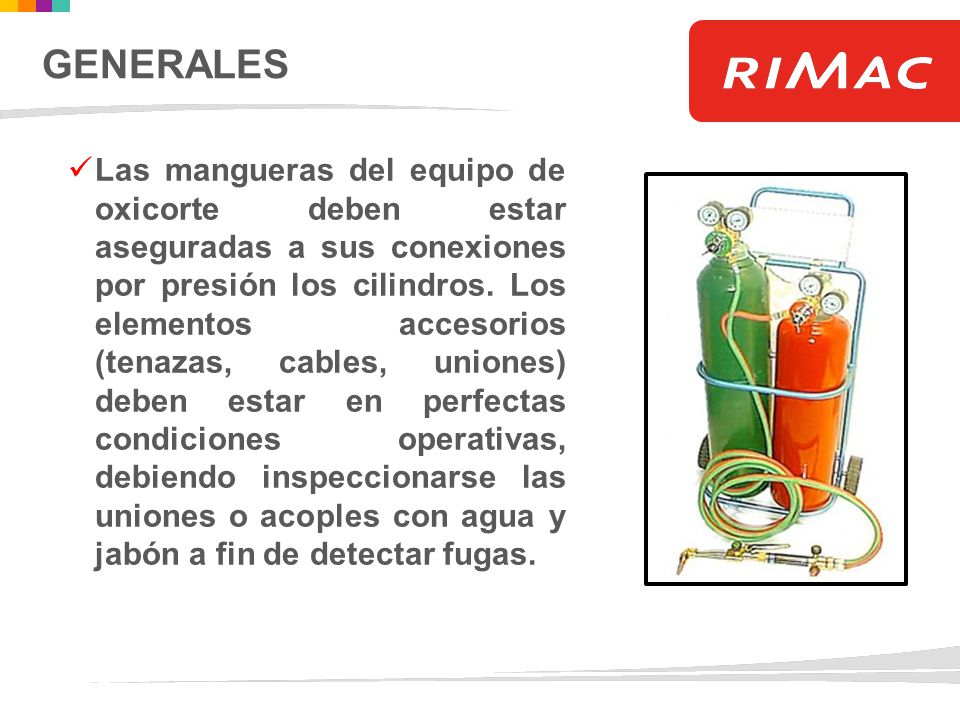

53 GENERALES Las mangueras del equipo de oxicorte deben estar aseguradas a sus conexiones por presión los cilindros. Los elementos accesorios (tenazas, cables, uniones) deben estar en perfectas condiciones operativas, debiendo inspeccionarse las uniones o acoples con agua y jabón a fin de detectar fugas.

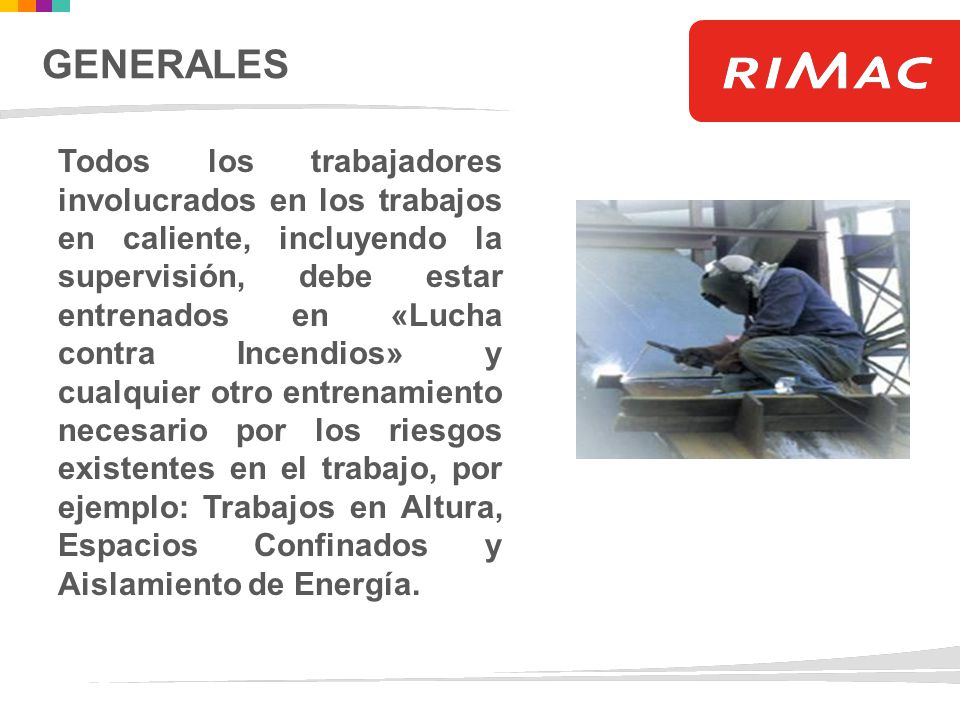

54 GENERALES Todos los trabajadores involucrados en los trabajos en caliente, incluyendo la supervisión, debe estar entrenados en «Lucha contra Incendios» y cualquier otro entrenamiento necesario por los riesgos existentes en el trabajo, por ejemplo: Trabajos en Altura, Espacios Confinados y Aislamiento de Energía.

55 GENERALES Se colocará avisos que indiquen “Peligro, Material Caliente” si los trabajos son paralizados por espacios prolongados. PELIGRO! TRABAJO EN CALIENTE Este permiso es requerido cuando se efectúan trabajos de soldadura, oxicorte, esmerilado que genere fuentes de ignición en áreas designadas como críticas, con riesgos de incendio o explosión. ESTE ALERTA CON LAS FUENTES DE IGNICION! EN CASO DE EMERGENCIA: Llamar al anexo: 22222, RPC ó Canal 1 de radio ESTA COPIA DEBE SER ALMACENADA POR 1 AÑO

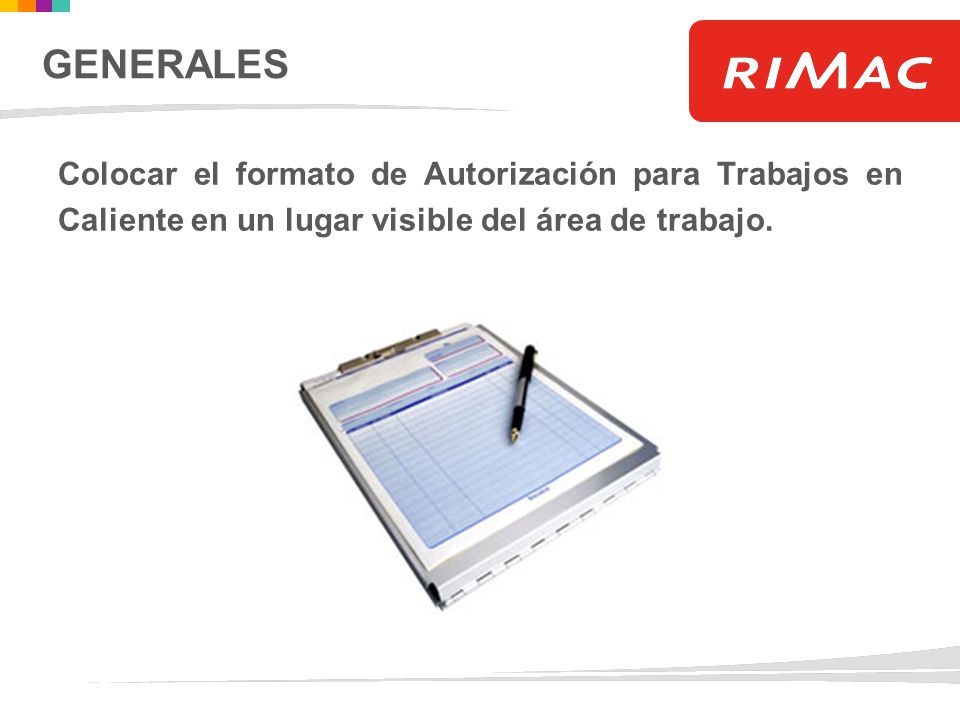

56 GENERALES Colocar el formato de Autorización para Trabajos en Caliente en un lugar visible del área de trabajo.

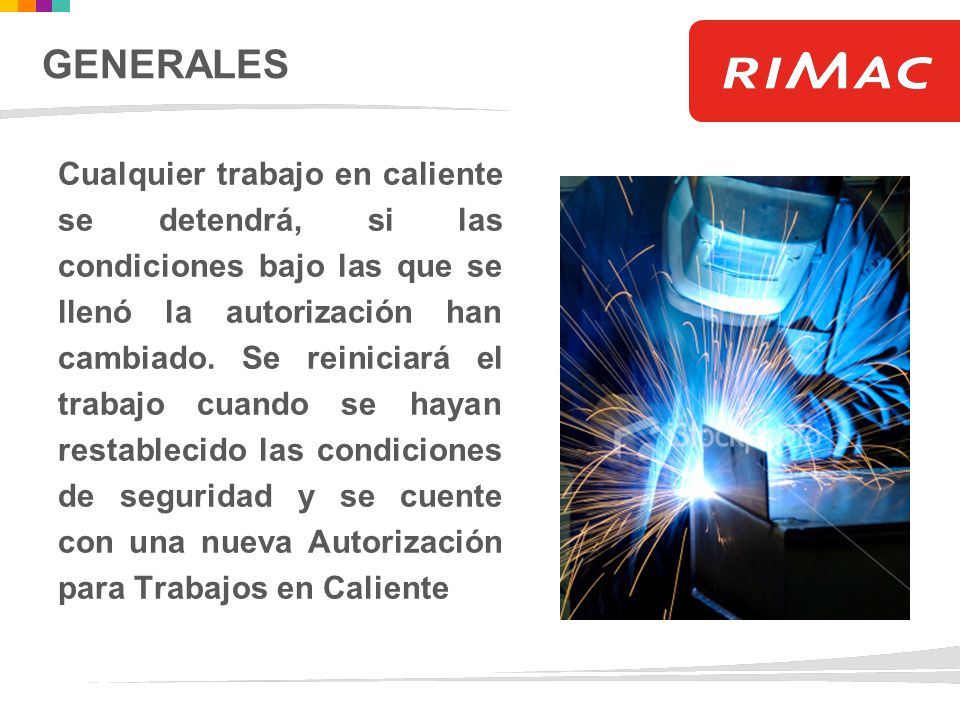

57 GENERALES Cualquier trabajo en caliente se detendrá, si las condiciones bajo las que se llenó la autorización han cambiado. Se reiniciará el trabajo cuando se hayan restablecido las condiciones de seguridad y se cuente con una nueva Autorización para Trabajos en Caliente

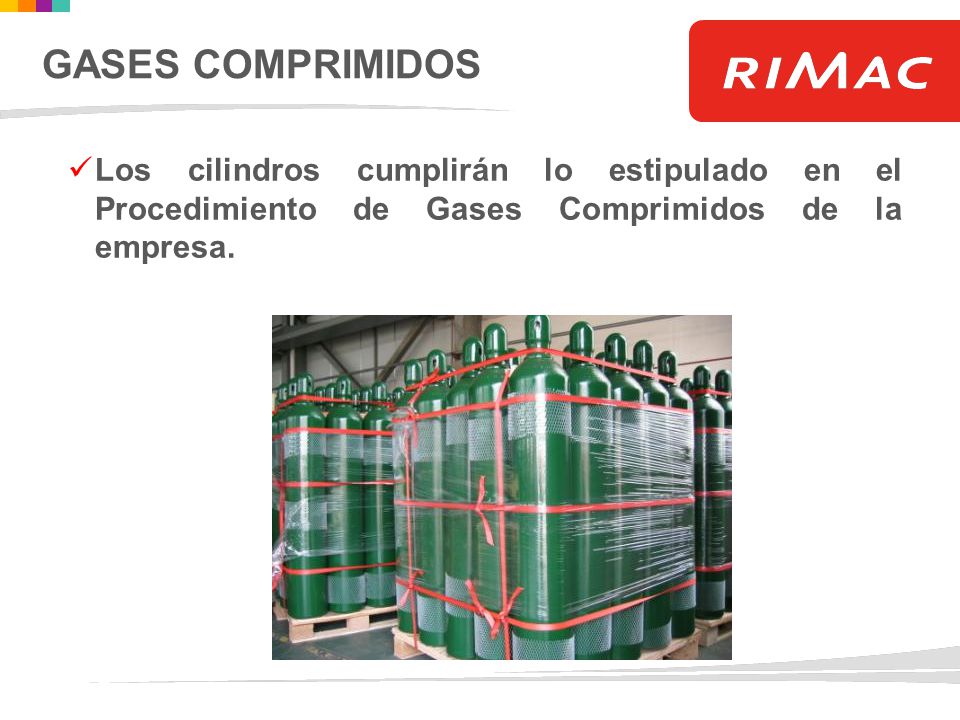

58 GASES COMPRIMIDOS Los cilindros cumplirán lo estipulado en el Procedimiento de Gases Comprimidos de la empresa.

59 GASES COMPRIMIDOS Riesgos: Fugas de gas combustible.
Explosiones o incendios por retroceso de llama en el soplete. Asfixia por desplazamiento del aire por gases inertes. Atrapamientos por manipulación de botellas.

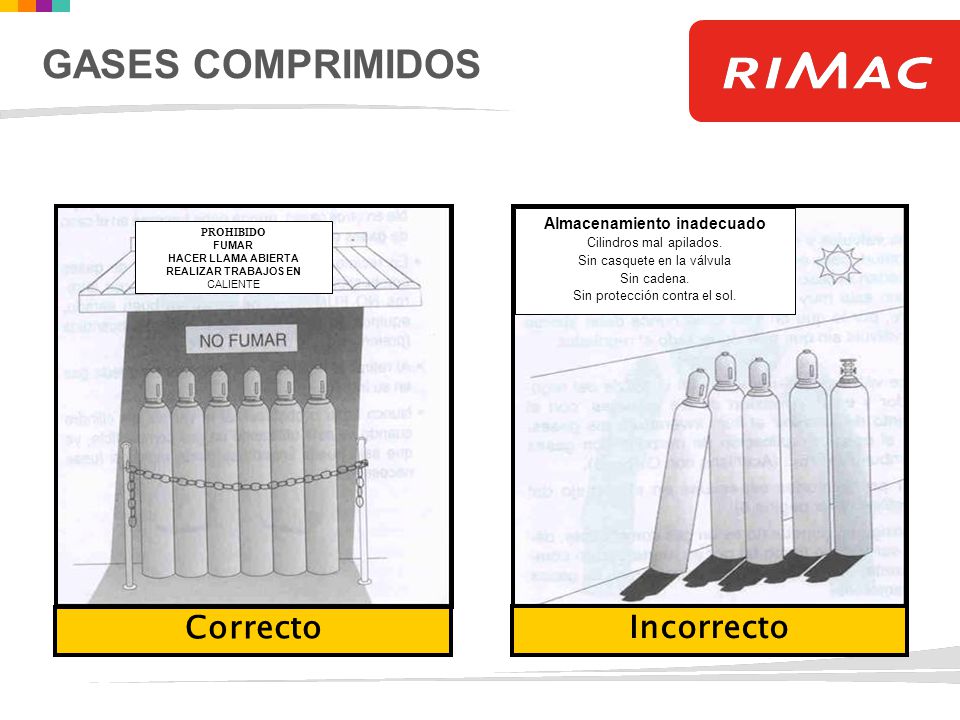

60 Almacenamiento inadecuado
GASES COMPRIMIDOS PROHIBIDO FUMAR HACER LLAMA ABIERTA REALIZAR TRABAJOS EN CALIENTE Correcto Almacenamiento inadecuado Cilindros mal apilados. Sin casquete en la válvula Sin cadena. Sin protección contra el sol. Incorrecto

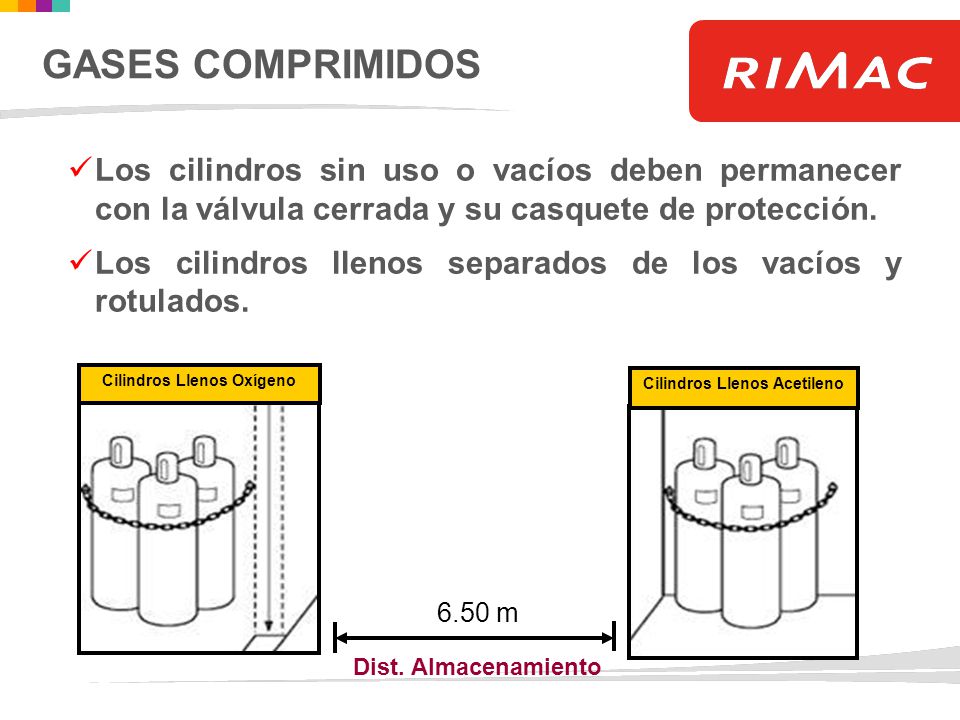

61 Cilindros Llenos Oxígeno Cilindros Llenos Acetileno
GASES COMPRIMIDOS Los cilindros sin uso o vacíos deben permanecer con la válvula cerrada y su casquete de protección. Los cilindros llenos separados de los vacíos y rotulados. Cilindros Llenos Oxígeno Cilindros Llenos Acetileno 6.50 m Dist. Almacenamiento

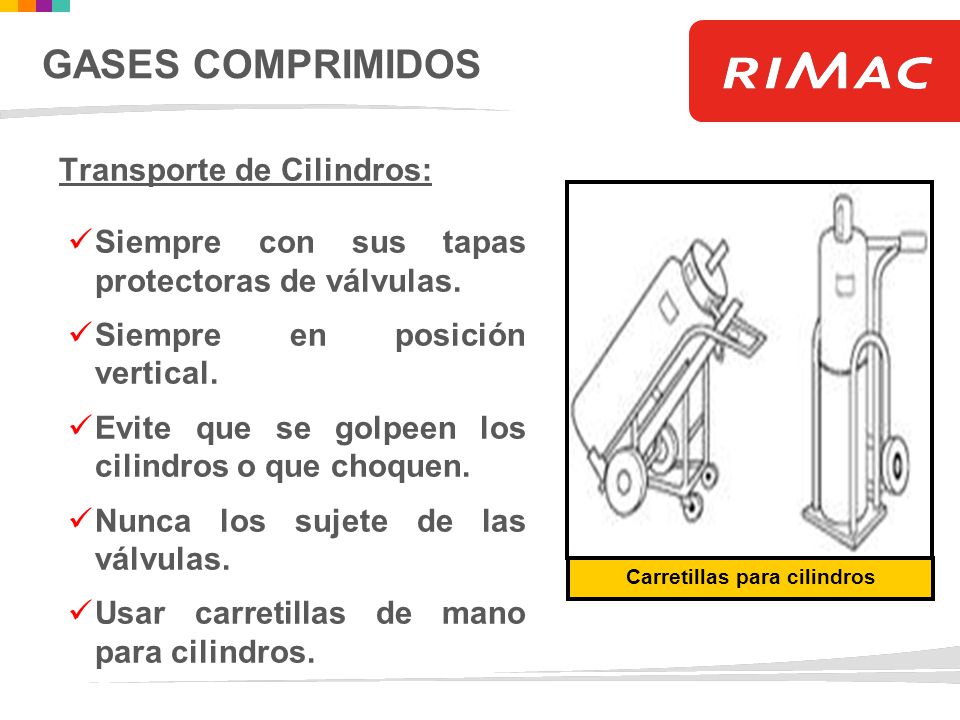

62 Carretillas para cilindros
GASES COMPRIMIDOS Transporte de Cilindros: Siempre con sus tapas protectoras de válvulas. Siempre en posición vertical. Evite que se golpeen los cilindros o que choquen. Nunca los sujete de las válvulas. Usar carretillas de mano para cilindros. Carretillas para cilindros

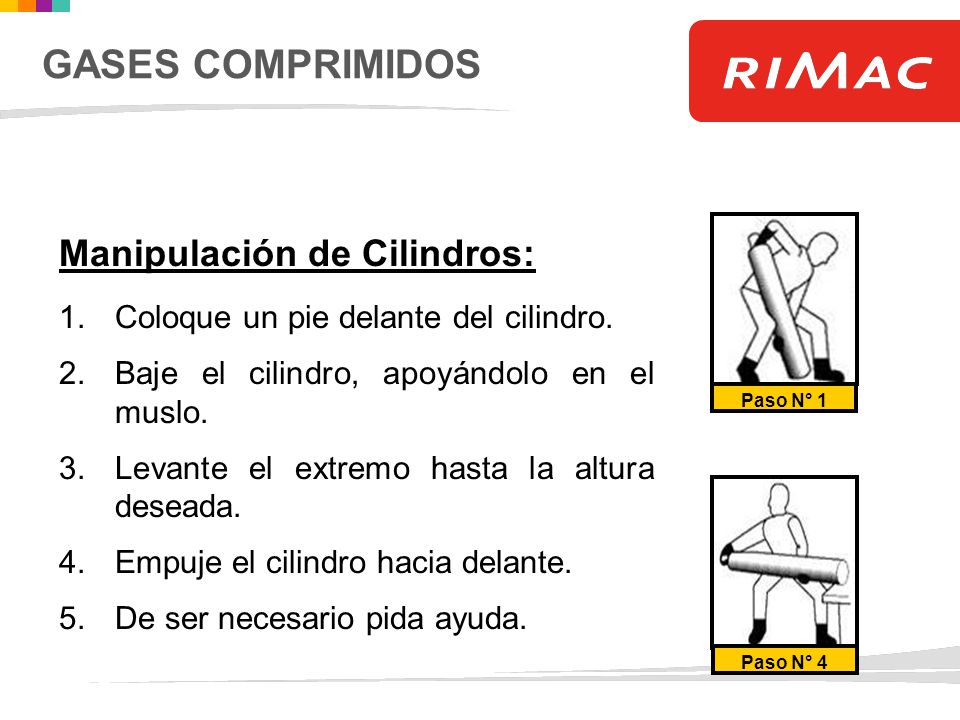

63 GASES COMPRIMIDOS Manipulación de Cilindros:
Paso N° 1 Manipulación de Cilindros: Coloque un pie delante del cilindro. Baje el cilindro, apoyándolo en el muslo. Levante el extremo hasta la altura deseada. Empuje el cilindro hacia delante. De ser necesario pida ayuda. Paso N° 4

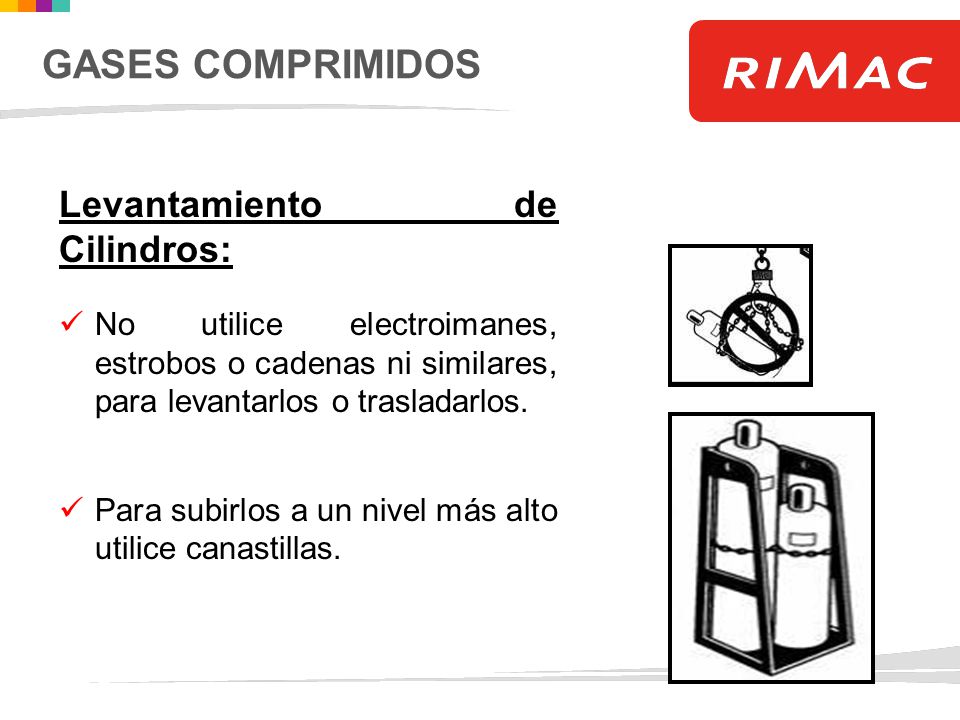

64 GASES COMPRIMIDOS Levantamiento de Cilindros:
No utilice electroimanes, estrobos o cadenas ni similares, para levantarlos o trasladarlos. Para subirlos a un nivel más alto utilice canastillas.

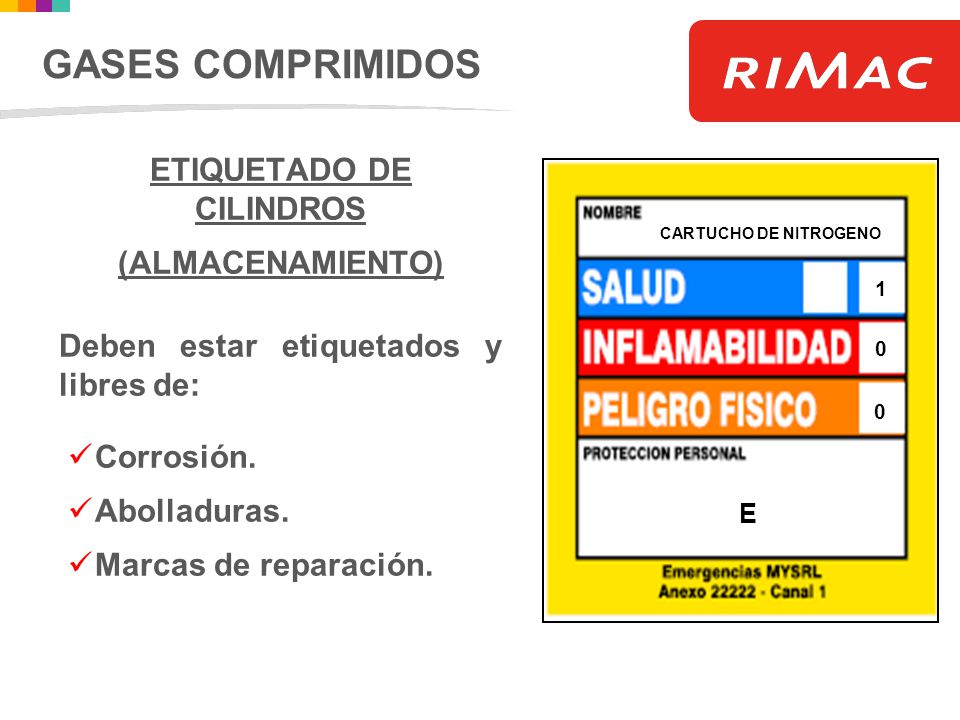

65 ETIQUETADO DE CILINDROS
GASES COMPRIMIDOS ETIQUETADO DE CILINDROS (ALMACENAMIENTO) Deben estar etiquetados y libres de: Corrosión. Abolladuras. Marcas de reparación. CARTUCHO DE NITROGENO 1 E

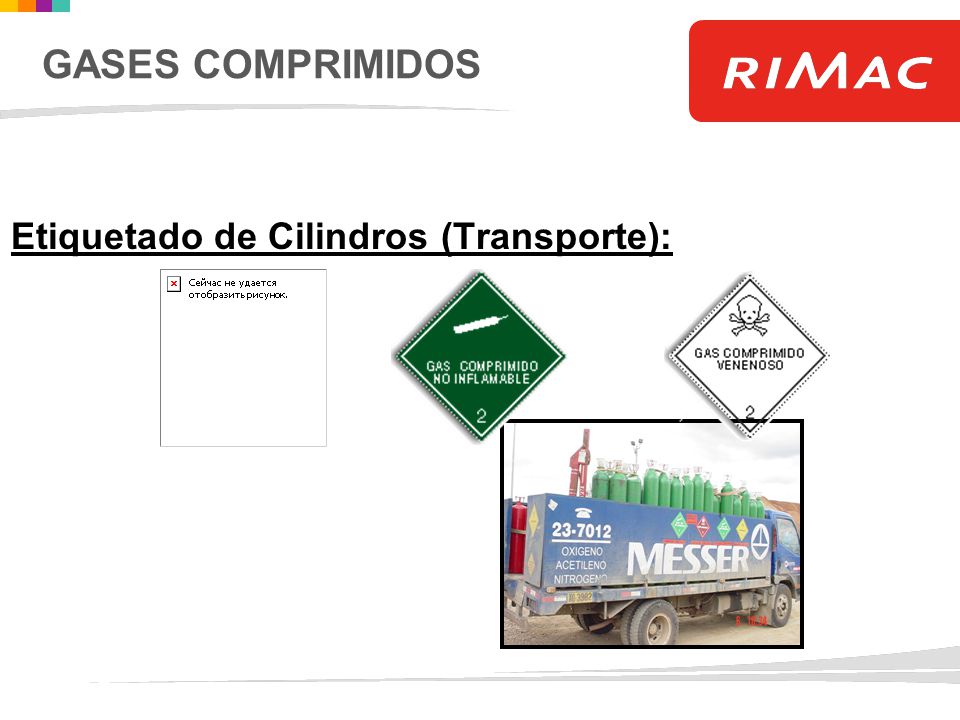

66 GASES COMPRIMIDOS Etiquetado de Cilindros (Transporte):

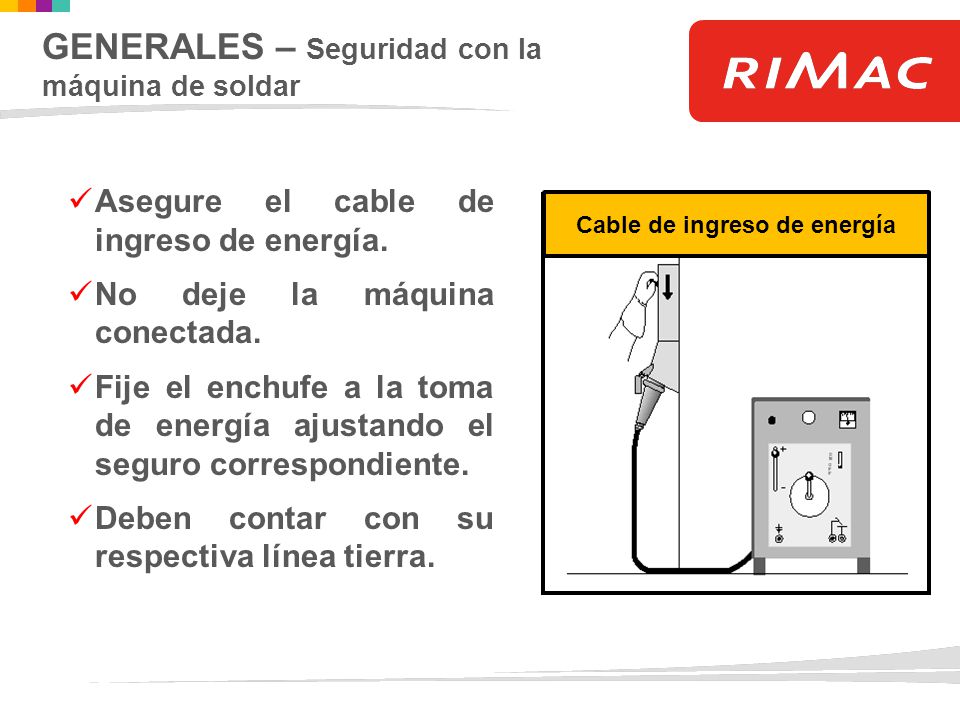

67 GENERALES – Seguridad con la máquina de soldar
Asegure el cable de ingreso de energía. No deje la máquina conectada. Fije el enchufe a la toma de energía ajustando el seguro correspondiente. Deben contar con su respectiva línea tierra. Cable de ingreso de energía

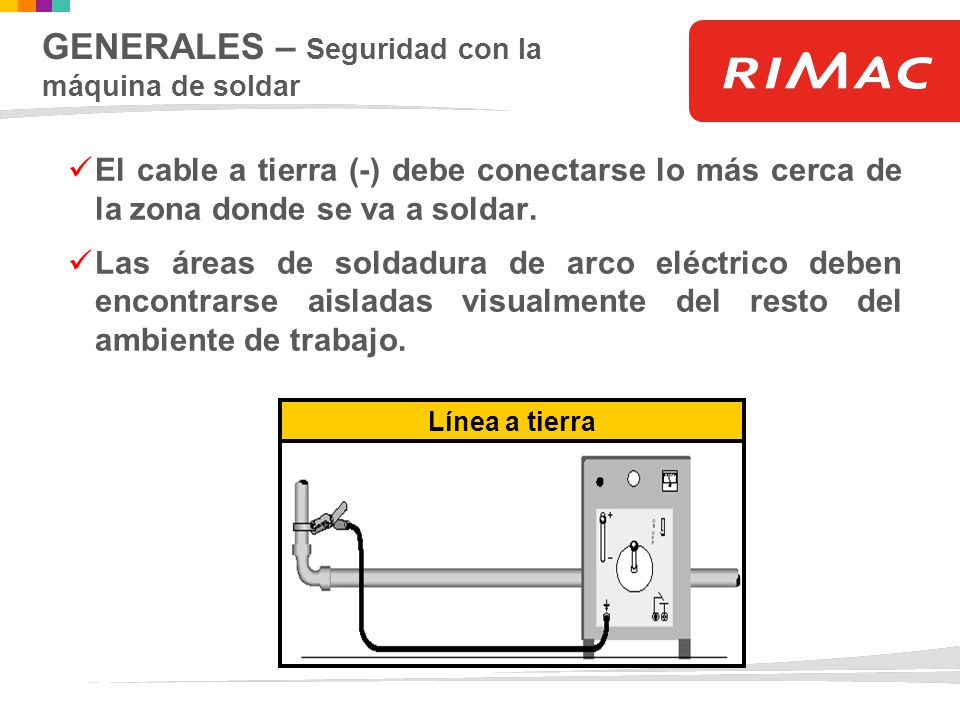

68 GENERALES – Seguridad con la máquina de soldar
El cable a tierra (-) debe conectarse lo más cerca de la zona donde se va a soldar. Las áreas de soldadura de arco eléctrico deben encontrarse aisladas visualmente del resto del ambiente de trabajo. Línea a tierra

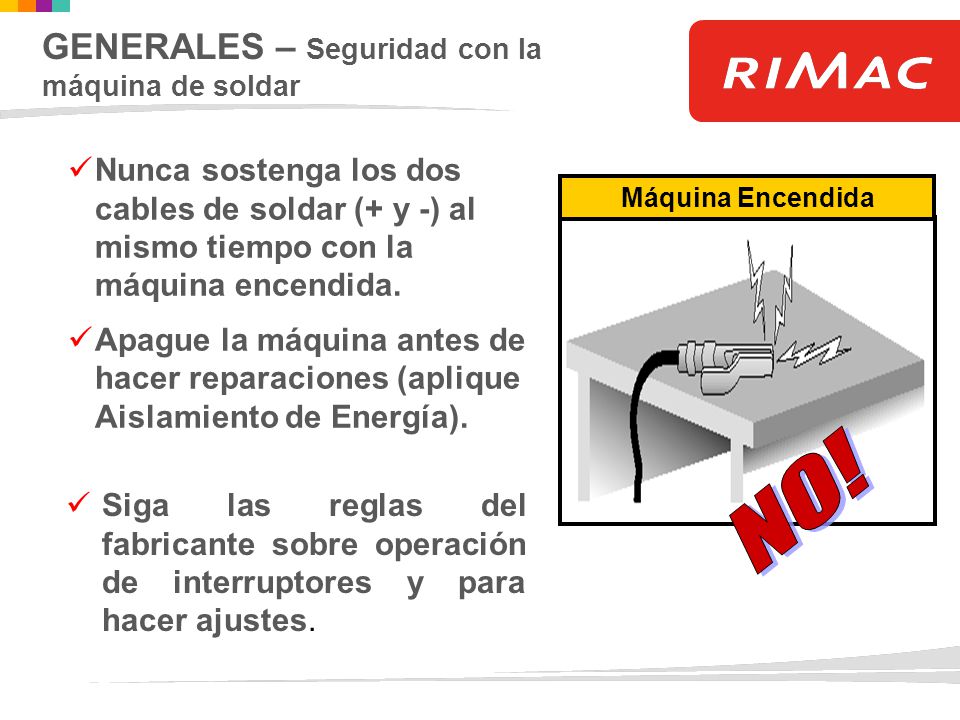

69 GENERALES – Seguridad con la máquina de soldar
Nunca sostenga los dos cables de soldar (+ y -) al mismo tiempo con la máquina encendida. Apague la máquina antes de hacer reparaciones (aplique Aislamiento de Energía). Máquina Encendida NO! Siga las reglas del fabricante sobre operación de interruptores y para hacer ajustes.

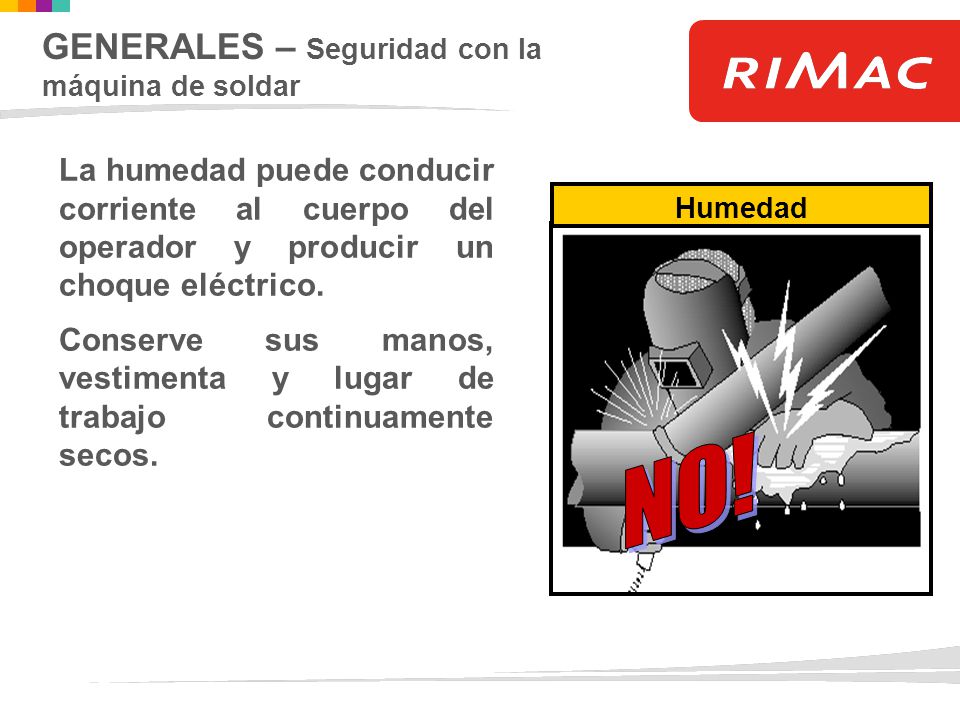

70 GENERALES – Seguridad con la máquina de soldar
La humedad puede conducir corriente al cuerpo del operador y producir un choque eléctrico. Conserve sus manos, vestimenta y lugar de trabajo continuamente secos. Humedad NO!

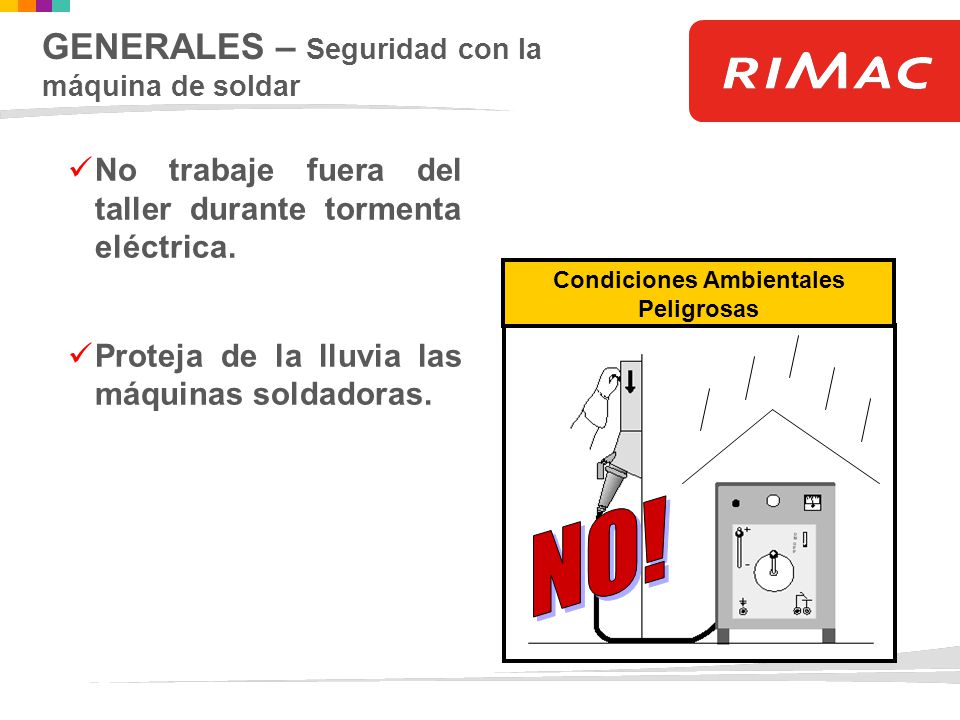

71 GENERALES – Seguridad con la máquina de soldar
No trabaje fuera del taller durante tormenta eléctrica. Proteja de la lluvia las máquinas soldadoras. Condiciones Ambientales Peligrosas NO!

72 GENERALES – Seguridad con la máquina de soldar
No soldar cerca a materiales combustibles o inflamables no protegidos. Ventile el área cuando contenga gases, vapores o polvos. Riesgo de Incendio NO!

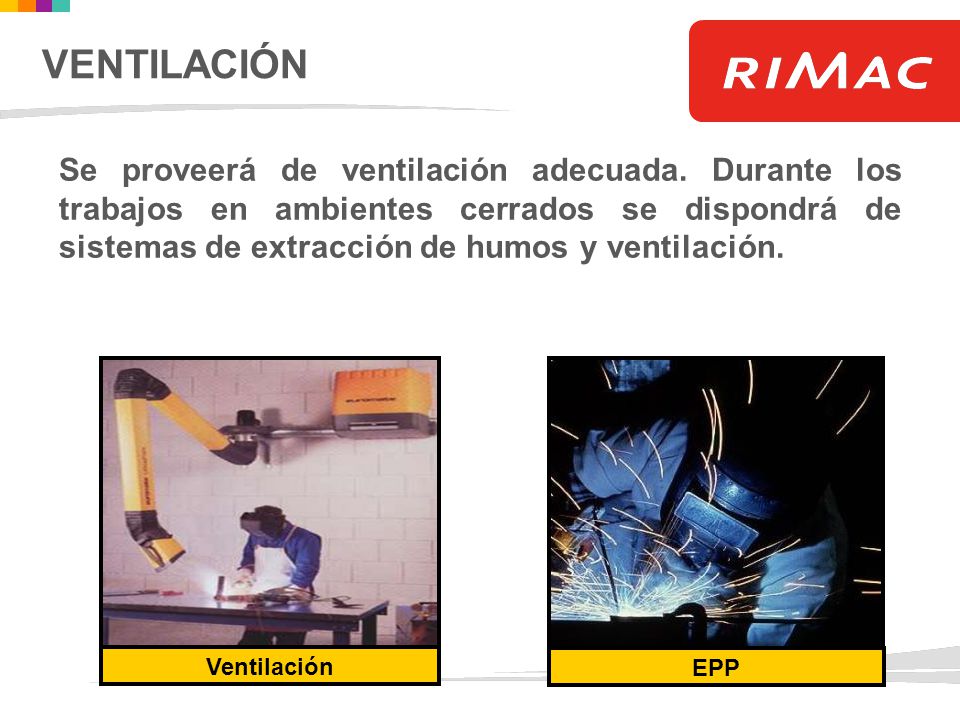

73 VENTILACIÓN Se proveerá de ventilación adecuada. Durante los trabajos en ambientes cerrados se dispondrá de sistemas de extracción de humos y ventilación. Ventilación EPP

74 VENTILACIÓN Ventilación Negativa Forzada Natural Ventilación Positiva

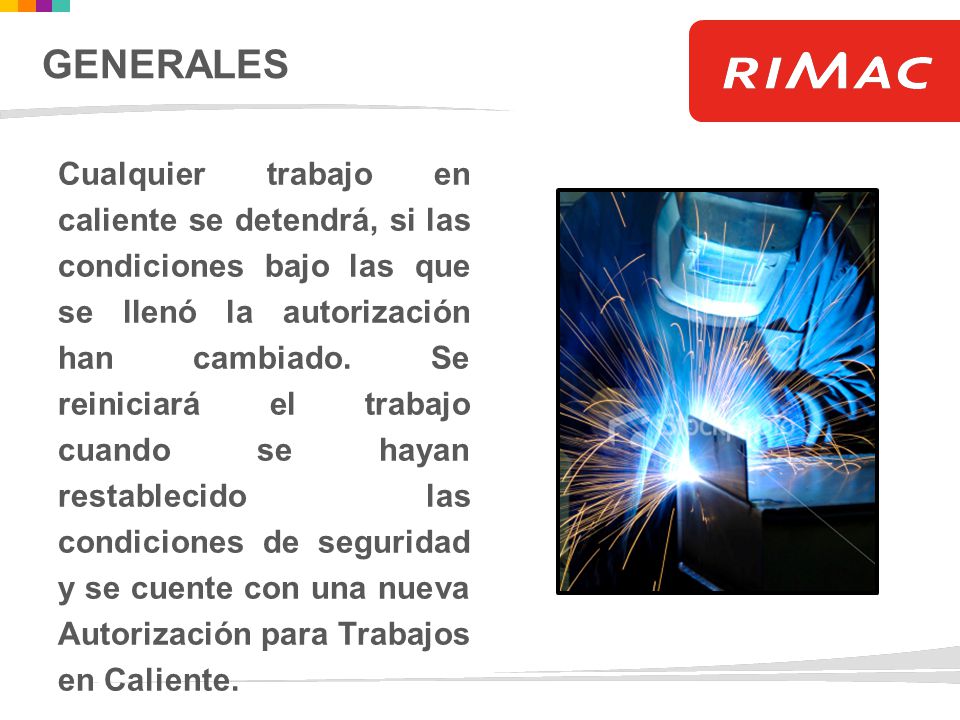

75 GENERALES Cualquier trabajo en caliente se detendrá, si las condiciones bajo las que se llenó la autorización han cambiado. Se reiniciará el trabajo cuando se hayan restablecido las condiciones de seguridad y se cuente con una nueva Autorización para Trabajos en Caliente.

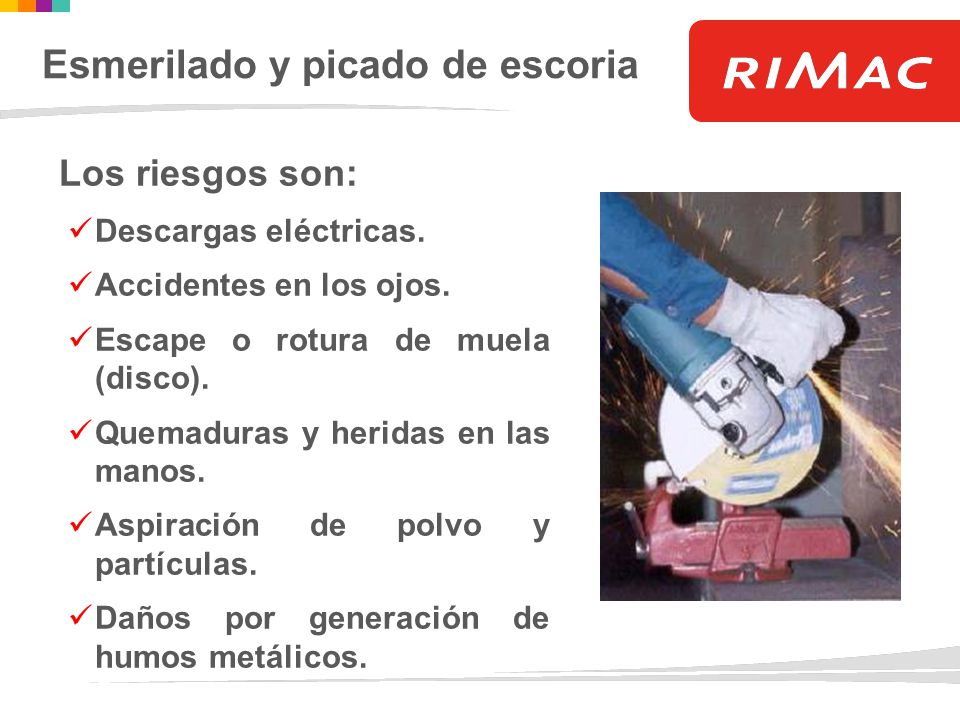

76 Esmerilado y picado de escoria
Los riesgos son: Descargas eléctricas. Accidentes en los ojos. Escape o rotura de muela (disco). Quemaduras y heridas en las manos. Aspiración de polvo y partículas. Daños por generación de humos metálicos.

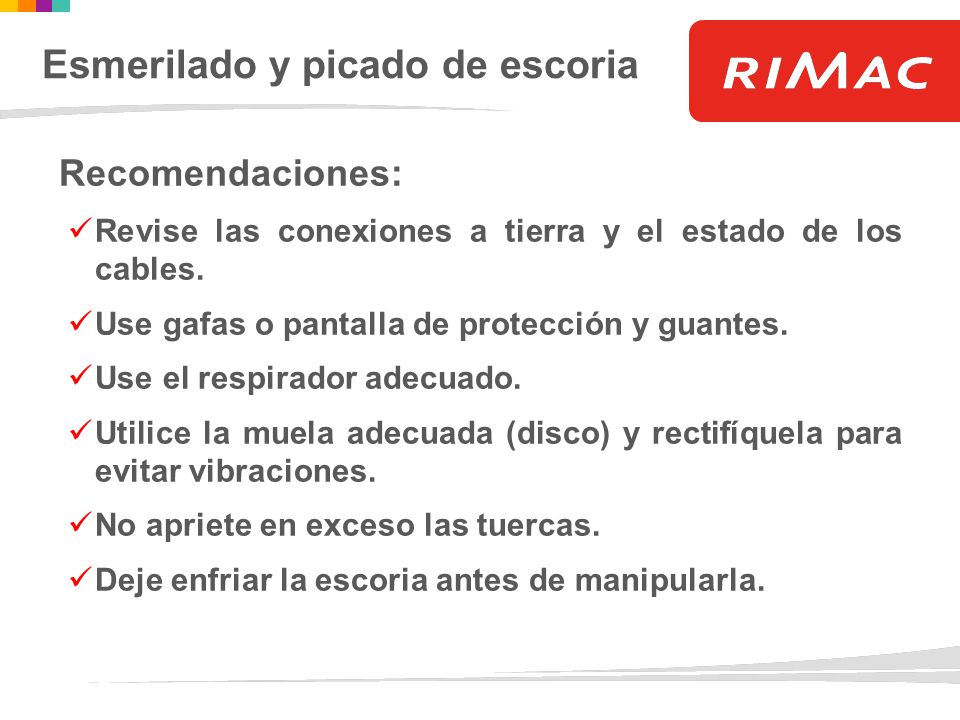

77 Esmerilado y picado de escoria
Recomendaciones: Revise las conexiones a tierra y el estado de los cables. Use gafas o pantalla de protección y guantes. Use el respirador adecuado. Utilice la muela adecuada (disco) y rectifíquela para evitar vibraciones. No apriete en exceso las tuercas. Deje enfriar la escoria antes de manipularla.

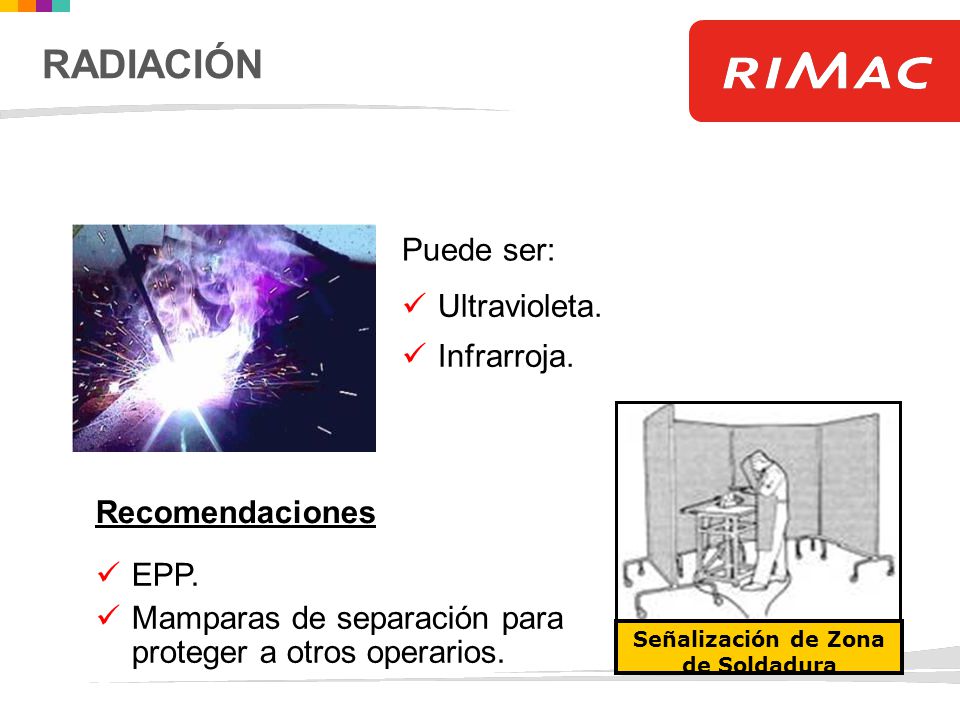

78 Señalización de Zona de Soldadura
RADIACIÓN Puede ser: Ultravioleta. Infrarroja. Señalización de Zona de Soldadura Recomendaciones EPP. Mamparas de separación para proteger a otros operarios.

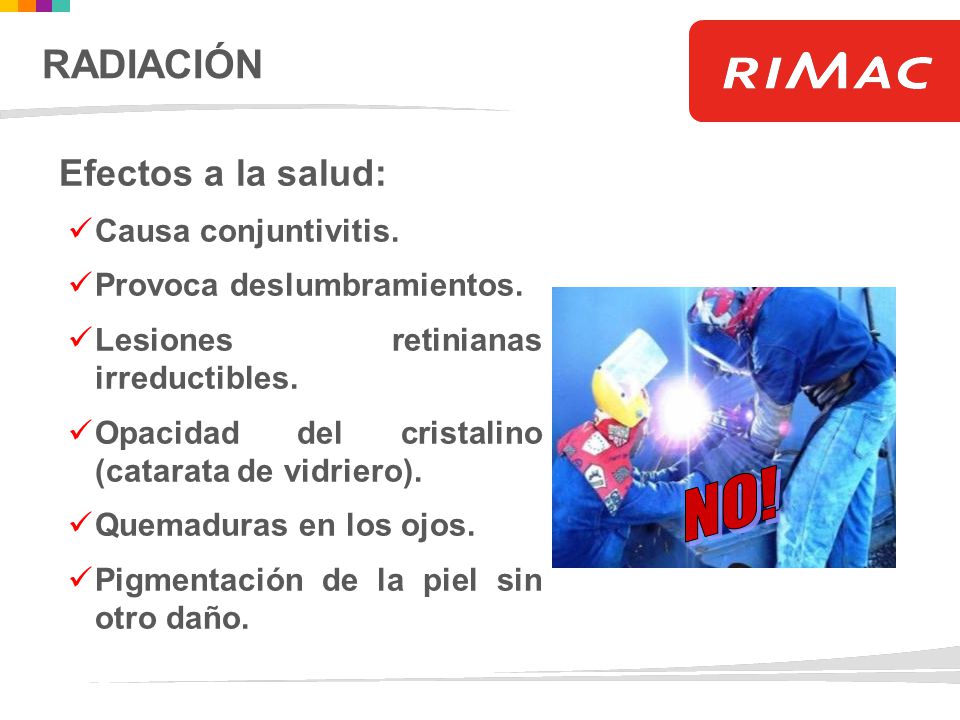

79 RADIACIÓN Efectos a la salud: Causa conjuntivitis.
Provoca deslumbramientos. Lesiones retinianas irreductibles. Opacidad del cristalino (catarata de vidriero). Quemaduras en los ojos. Pigmentación de la piel sin otro daño. NO!

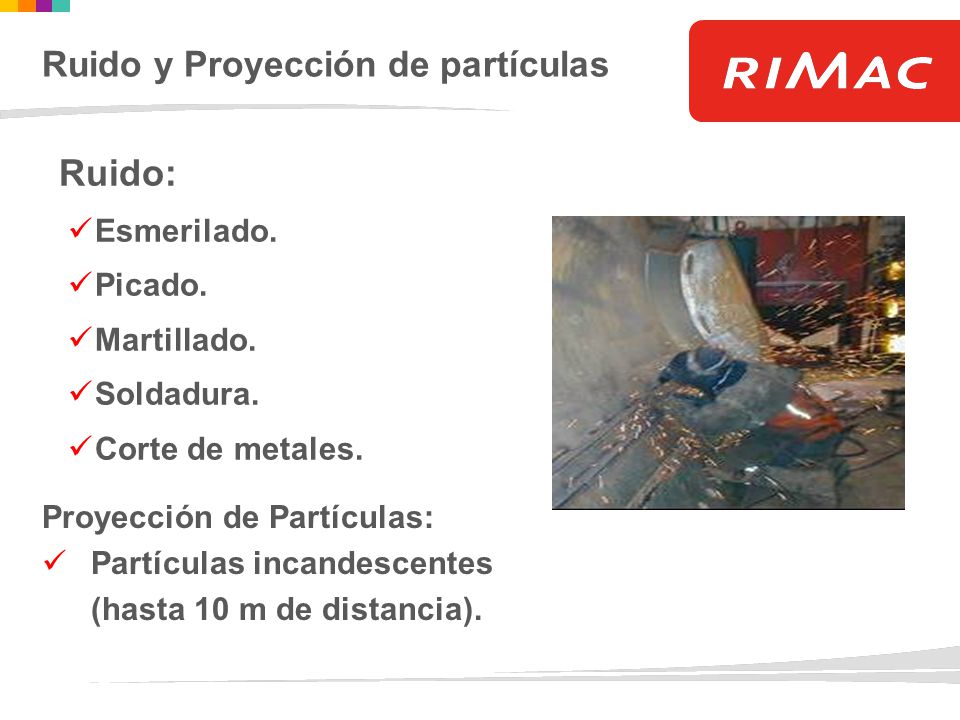

80 Ruido y Proyección de partículas
Esmerilado. Picado. Martillado. Soldadura. Corte de metales. Proyección de Partículas: Partículas incandescentes (hasta 10 m de distancia).

81 ¿Qué hacer en caso de incendio?
Mantenga la calma, avise a todas las personas. Active las alarmas de incendio y pida ayuda. Haga uso de extintores, de ser posible. Abandone el lugar si el fuego no puede ser controlado. No exponga su vida innecesariamente

82 Muchas gracias
