12. Cartografía de la fauna y el medio ambiente Antonio Vázquez Hoehne

Presentación del tema: "12. Cartografía de la fauna y el medio ambiente Antonio Vázquez Hoehne"— Transcripción de la presentación:

1 12. Cartografía de la fauna y el medio ambiente Antonio Vázquez Hoehne
Octubre 2003 Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

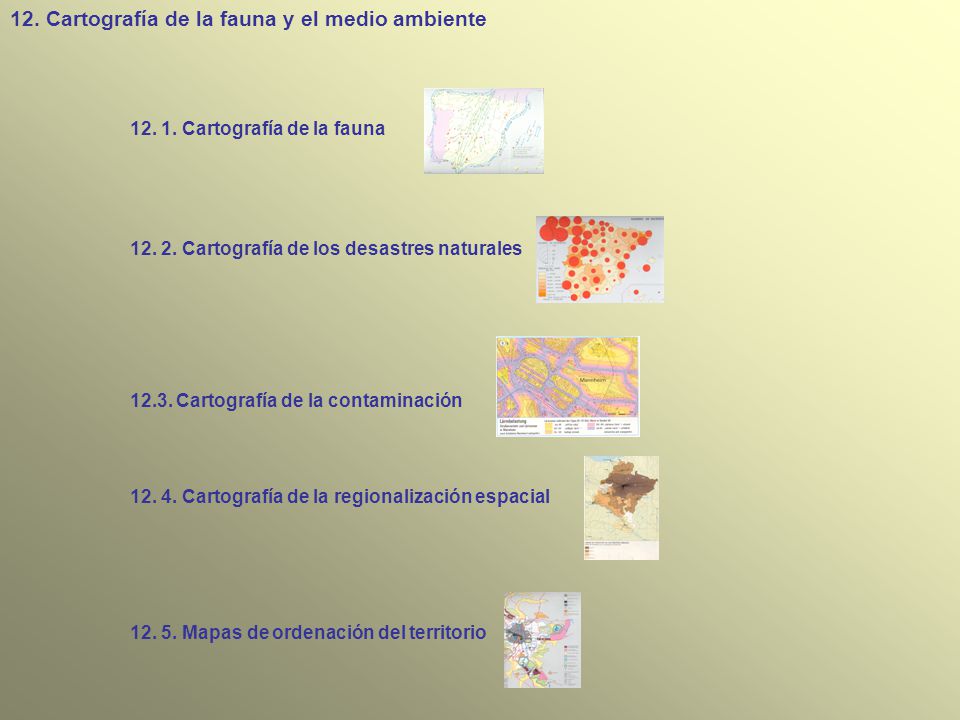

2 12. Cartografía de la fauna y el medio ambiente
Cartografía de los desastres naturales 12.3. Cartografía de la contaminación Cartografía de la regionalización espacial Mapas de ordenación del territorio

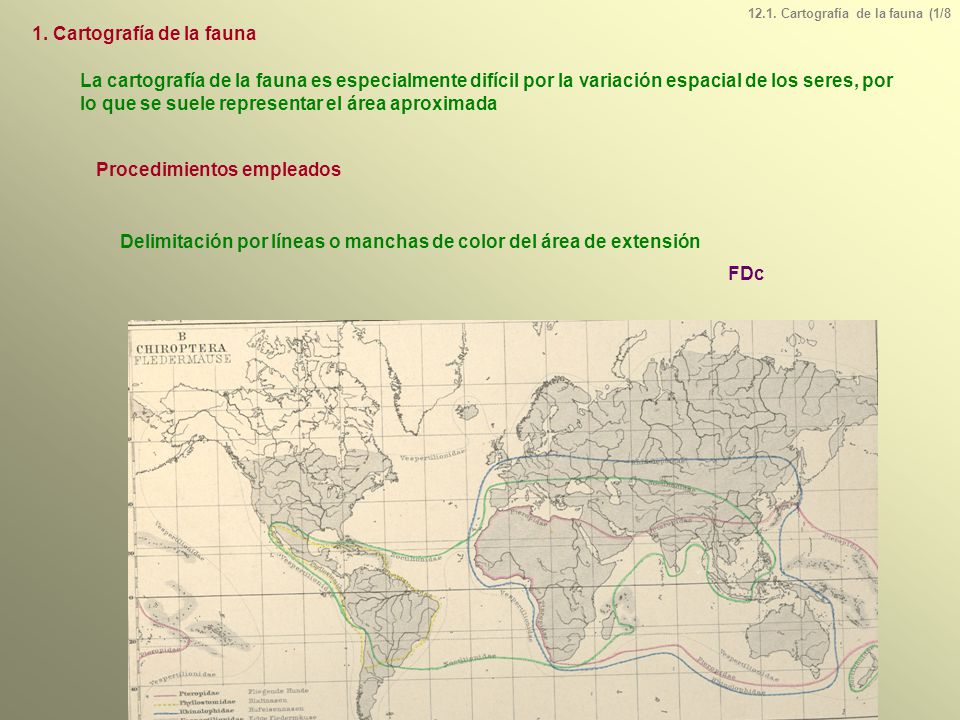

3 1. Cartografía de la fauna
La cartografía de la fauna es especialmente difícil por la variación espacial de los seres, por lo que se suele representar el área aproximada Procedimientos empleados Delimitación por líneas o manchas de color del área de extensión FDc Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

4 Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.

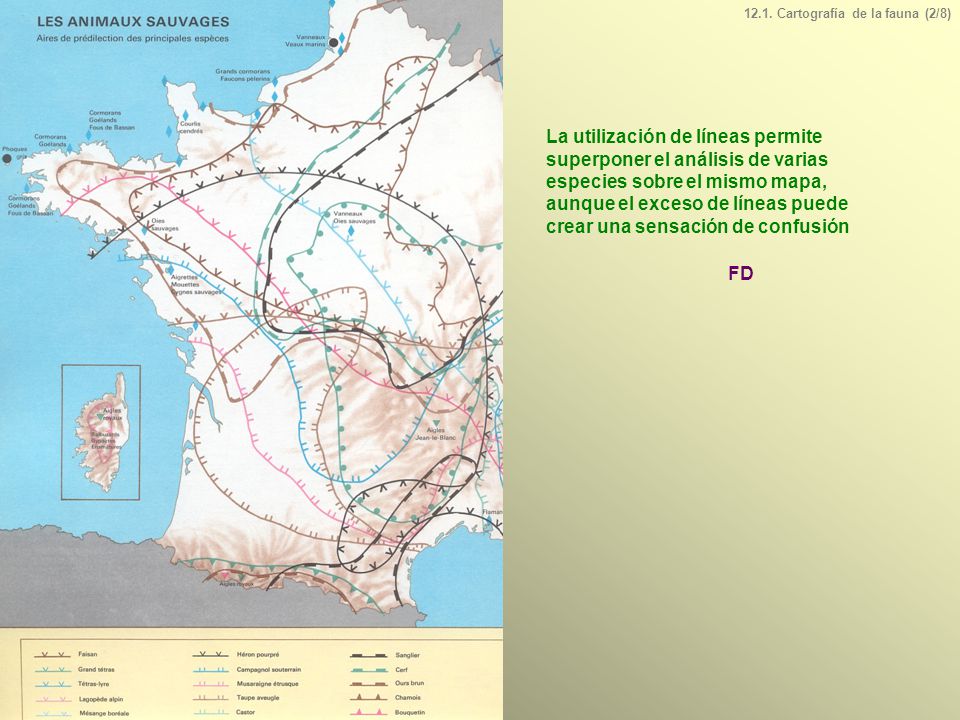

12.1. Cartografía de la fauna (2/8) La utilización de líneas permite superponer el análisis de varias especies sobre el mismo mapa, aunque el exceso de líneas puede crear una sensación de confusión FD Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.

5 Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892
12.1. Cartografía de la fauna (3/8) También se pueden plantear la representación con signos de presencia, incluso con los rótulos de las especies FD Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

6 12.1. Cartografía de la fauna (4/8)
La cartografía de las comunidades piscícolas fluviales se puden representar mediante la coloración de los diversos tramos de los ríos FD Mapa: Francisco Cubillo et al. Caudales ecológicos (de la Comunidad de Madrid)

7 12.1. Cartografía de la fauna (5/8)

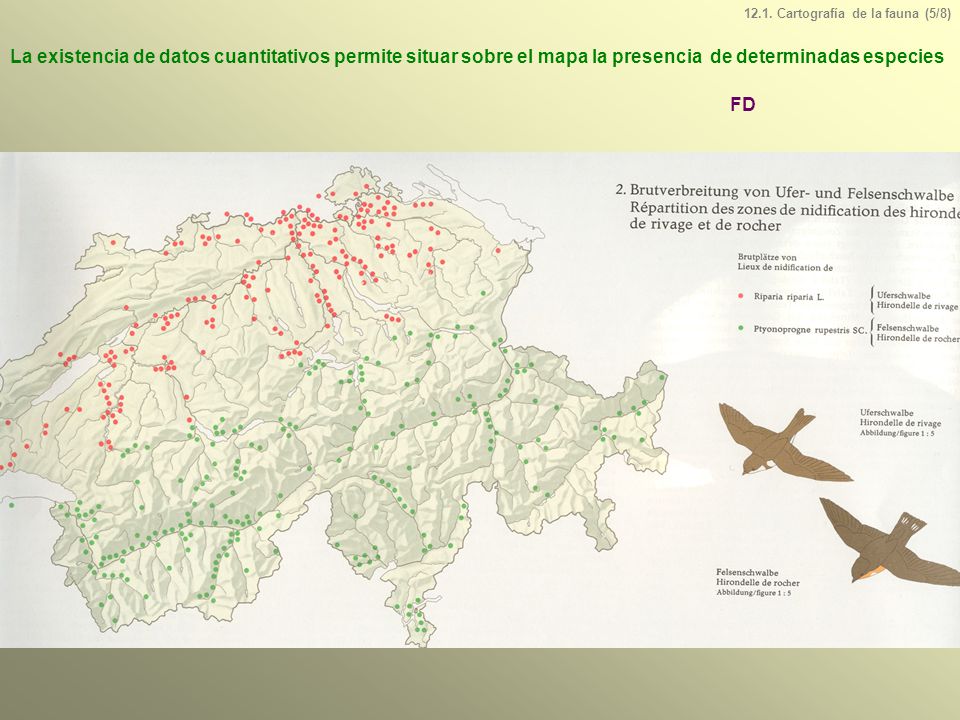

La existencia de datos cuantitativos permite situar sobre el mapa la presencia de determinadas especies FD Mapa: Atlas de Suiza

8 Fuente: Atlas Nacional de España
12.1. Cartografía de la fauna (6/8) Otra solución consiste en realizar referencias generales a zonas de endemismo FD Fuente: Atlas Nacional de España

9 Para análisis individualizado de especies

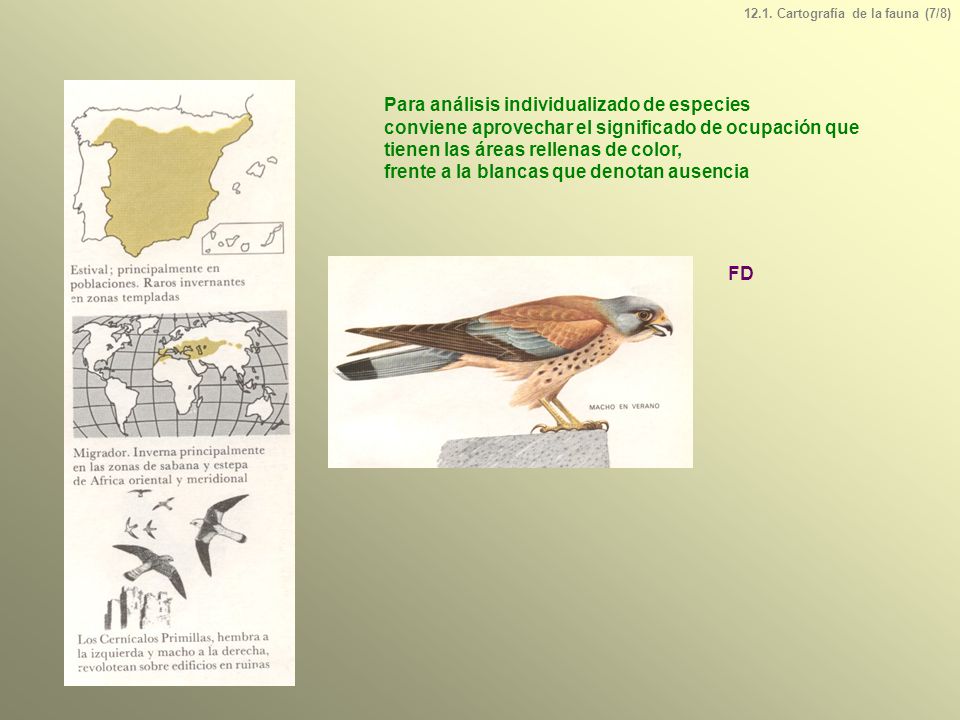

12.1. Cartografía de la fauna (7/8) Para análisis individualizado de especies conviene aprovechar el significado de ocupación que tienen las áreas rellenas de color, frente a la blancas que denotan ausencia FD Mapas: Las aves en España

10 Mapa: Atlas Nacional de España
12.1. Cartografía de la fauna (8/8) Especialmente problemático, e ilustrativo es la representación de las rutas de las aves migratorias Las flechas deben interpretarse como reversibles, como referencias aproximadas de localización, indicadoras de concentración (no se exige continuidad) FD Mapa: Atlas Nacional de España Esquema

11 2. Cartografía de los desastres naturales

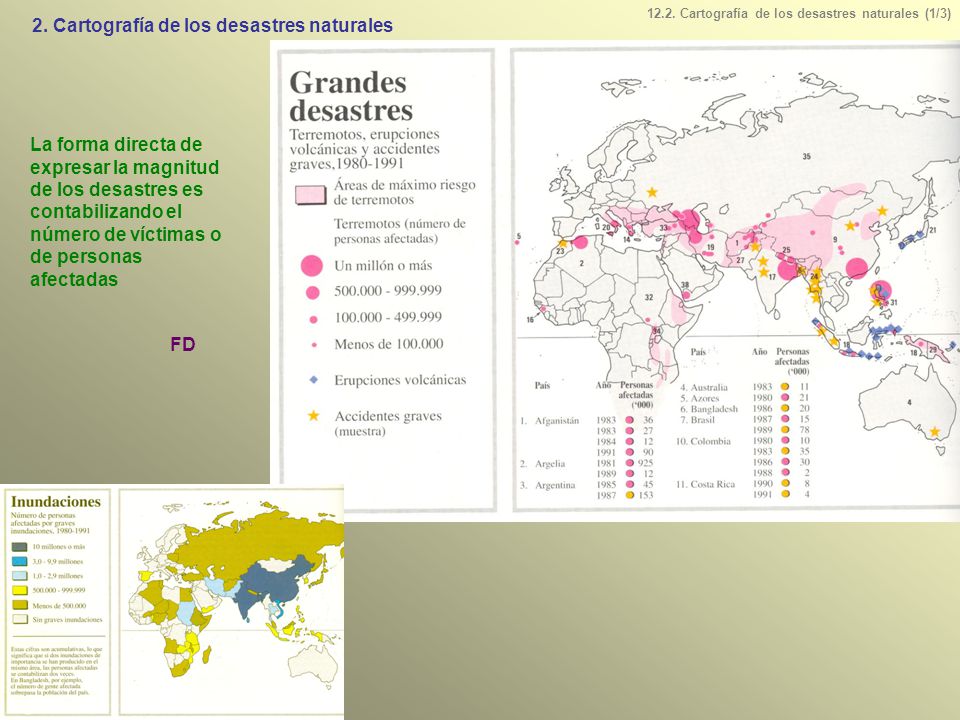

La forma directa de expresar la magnitud de los desastres es contabilizando el número de víctimas o de personas afectadas FD Fuente: Atlas del Medio Ambiente

12 extensión superficial (desertificación)

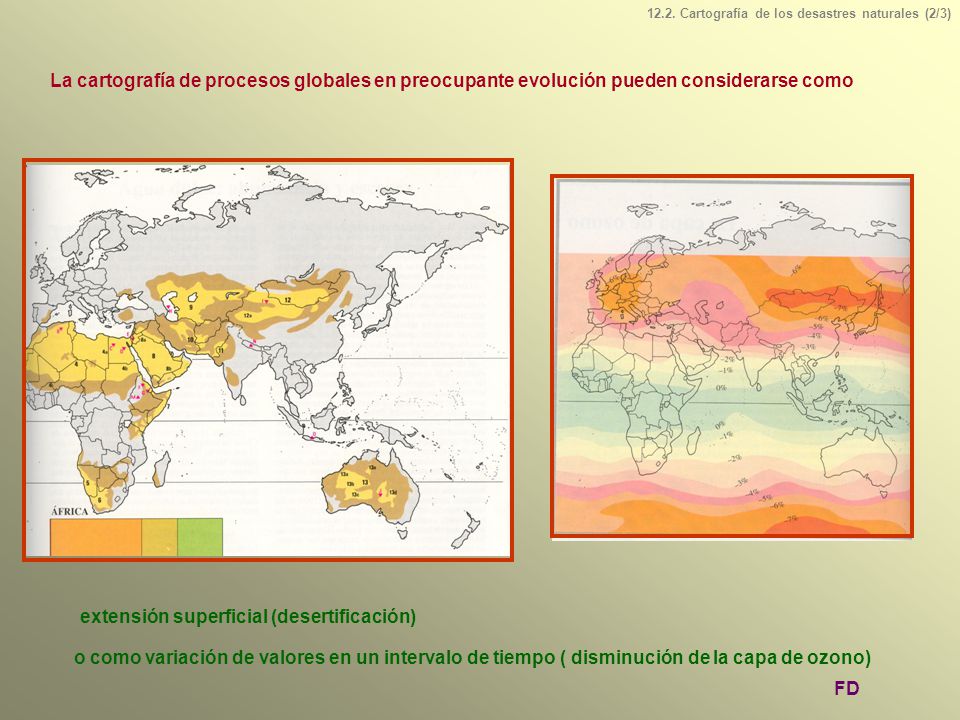

12.2. Cartografía de los desastres naturales (2/3) La cartografía de procesos globales en preocupante evolución pueden considerarse como extensión superficial (desertificación) o como variación de valores en un intervalo de tiempo ( disminución de la capa de ozono) FD

13 Temática de la cartografía de incendios

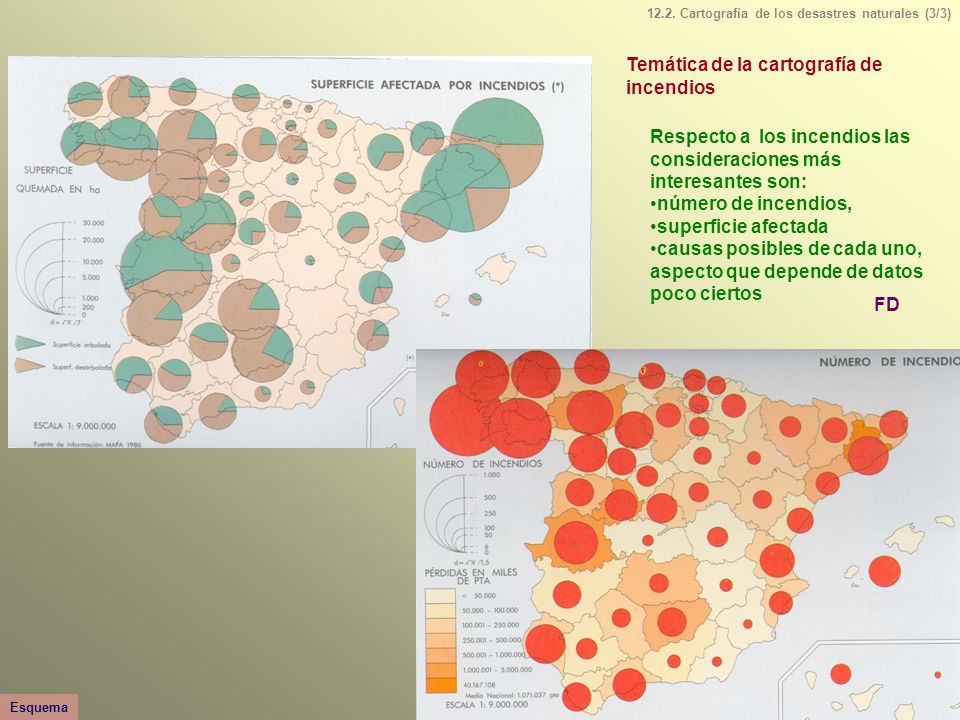

12.2. Cartografía de los desastres naturales (3/3) Temática de la cartografía de incendios Respecto a los incendios las consideraciones más interesantes son: número de incendios, superficie afectada causas posibles de cada uno, aspecto que depende de datos poco ciertos FD Fuente: Atlas Nacional de España Esquema

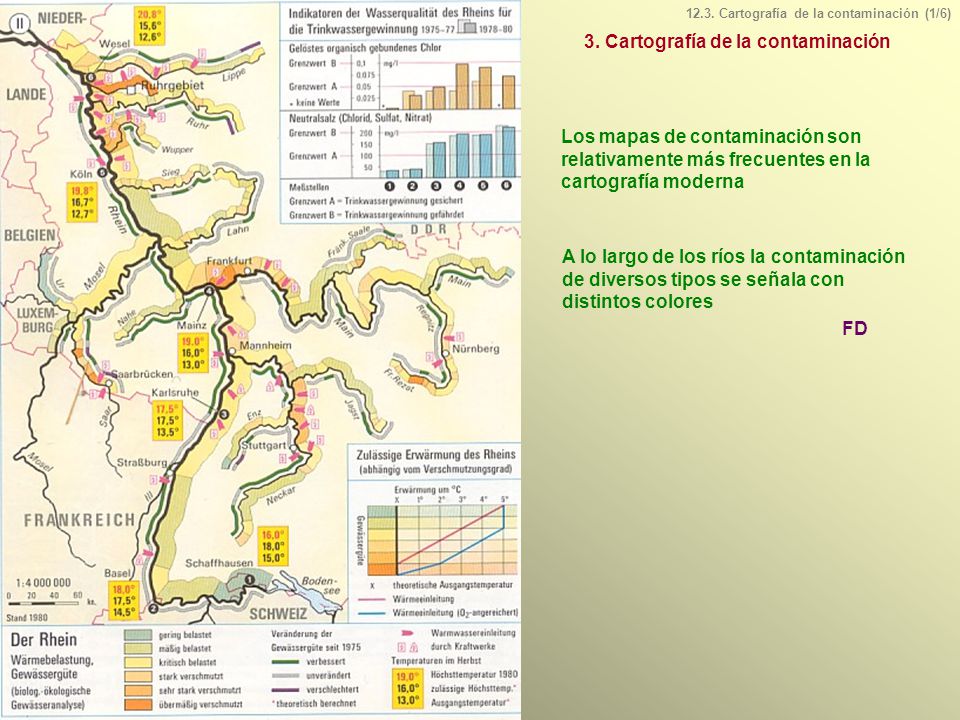

14 3. Cartografía de la contaminación
Los mapas de contaminación son relativamente más frecuentes en la cartografía moderna A lo largo de los ríos la contaminación de diversos tipos se señala con distintos colores FD Mapa: Alexander Weltatlas.

15 (3. Cartografía de la contaminación)
La contaminación de los ríos varías mucho a lo largo del año, por lo que conviene señalar las estaciones en las que se produce FD Mapa: Francisco Cubillo et al. Caudales ecológicos (de la Comunidad de Madrid) Condiciones desfavorables

16 Mapa 2: Alexander Weltatlas.
12.3. Cartografía de la contaminación (3/6) El seguimiento de la marea negra, su intensidad y la evolución temporal son objeto de mapas temáticos específicos FD Mapa1: Meteored Mapa 2: Alexander Weltatlas.

17 Mapa: Atlas of Pennsylvania

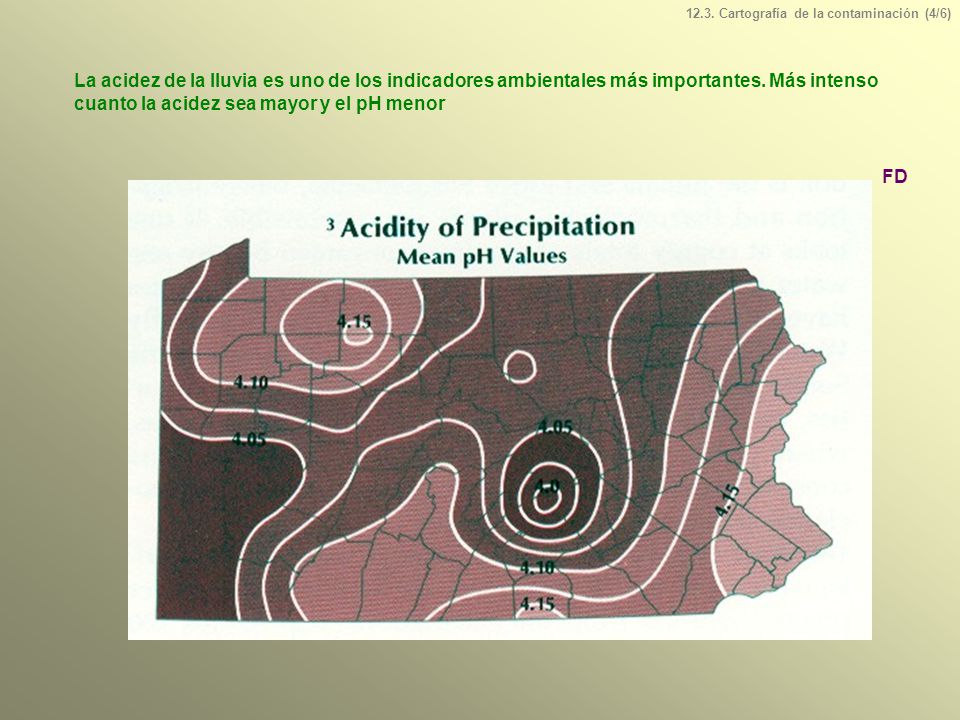

12.3. Cartografía de la contaminación (4/6) La acidez de la lluvia es uno de los indicadores ambientales más importantes. Más intenso cuanto la acidez sea mayor y el pH menor FD Mapa: Atlas of Pennsylvania

18 De la misma forma se expresa por decibelios la contaminación acústica

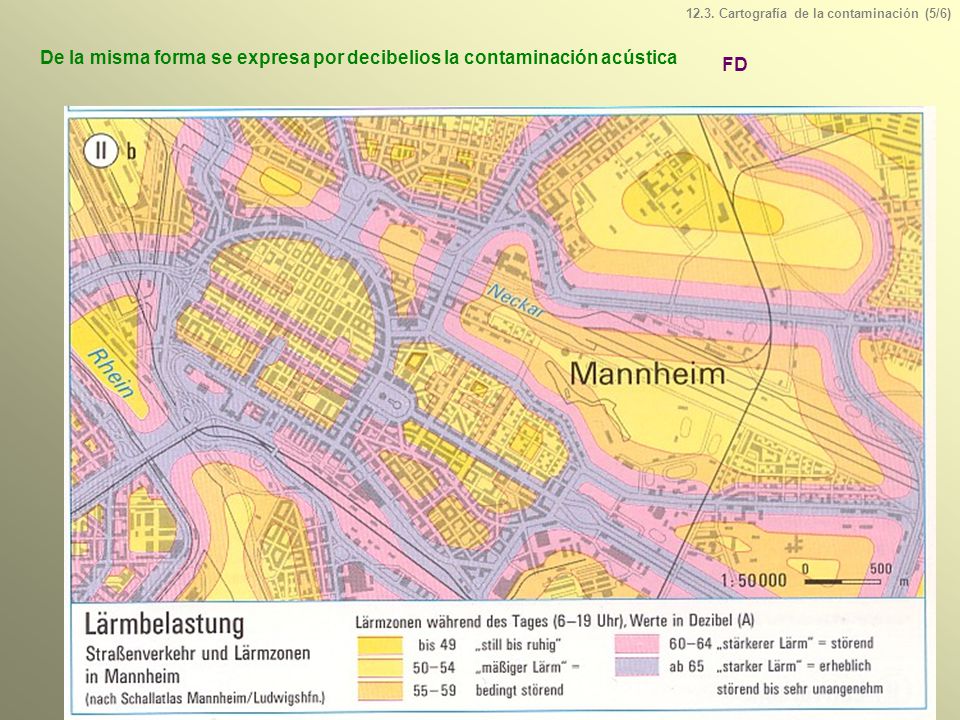

12.3. Cartografía de la contaminación (5/6) De la misma forma se expresa por decibelios la contaminación acústica FD Mapa: Alexander Weltatlas.

19 Mapa: Alexander Weltatlas.
12.3. Cartografía de la contaminación (6/6) Los volúmenes de tráfico pueden convertirse en un indicador aproximado de contaminación acústica FD Mapa: Alexander Weltatlas. Esquema

20 4. Cartografía de la regionalización espacial

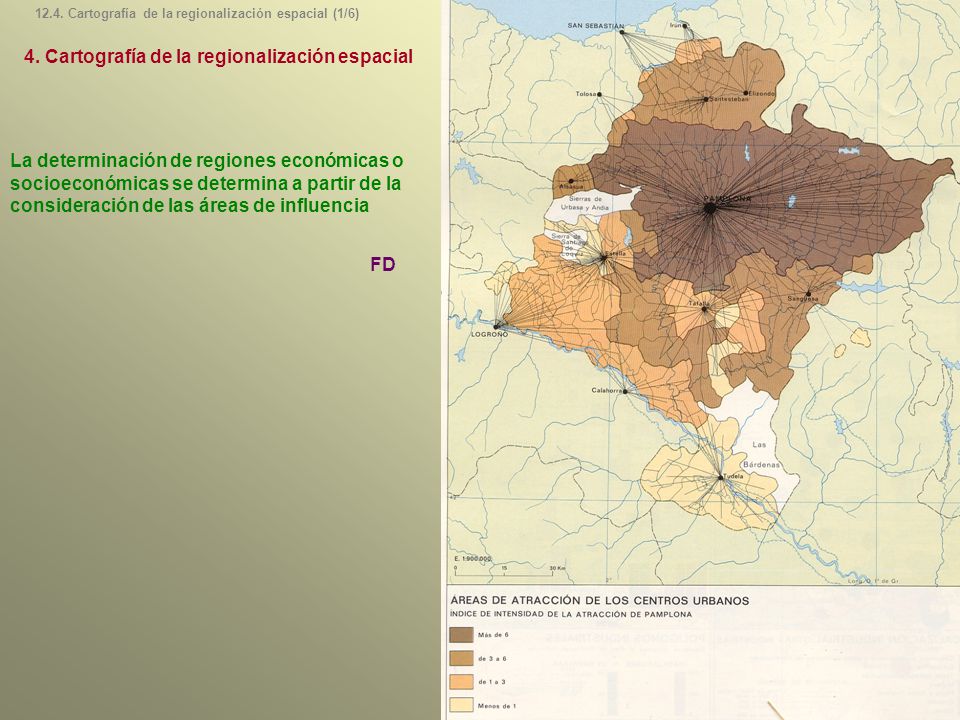

La determinación de regiones económicas o socioeconómicas se determina a partir de la consideración de las áreas de influencia FD Mapa: Atlas de Navarra. Ed Diáfora

21 C.A.M. Mapa de Ecosistemas

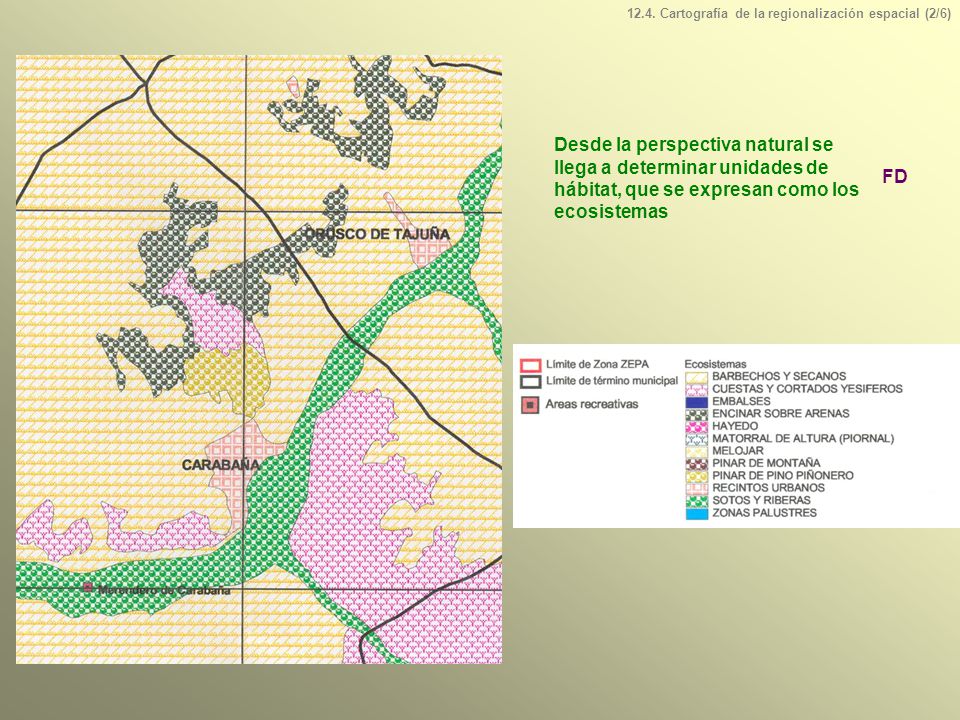

12.4. Cartografía de la regionalización espacial (2/6) Desde la perspectiva natural se llega a determinar unidades de hábitat, que se expresan como los ecosistemas FD C.A.M. Mapa de Ecosistemas

22 Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.

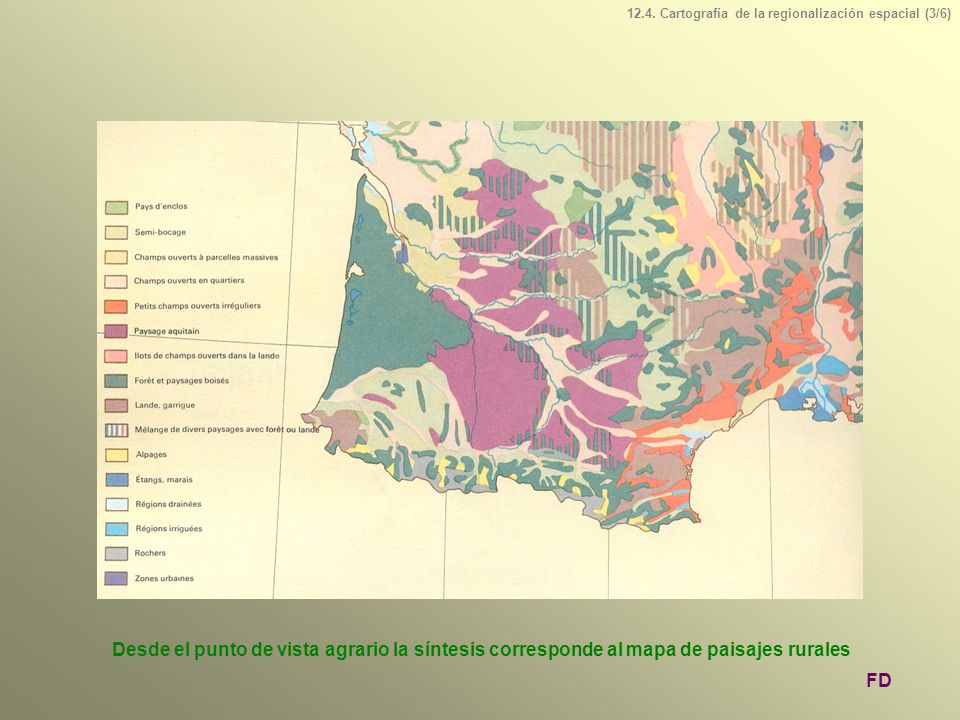

12.4. Cartografía de la regionalización espacial (3/6) Mapa: Grand Atlas de la France. Sélection du Reader’s Digest. Desde el punto de vista agrario la síntesis corresponde al mapa de paisajes rurales FD

23 Mapa: Mapa de Regiones Naturales. Ministerio de Agricultura
Otro tipo de regiones son las comarcas agrarias, establecidas de forma práctica con límites que coinciden con los municipales 12.4. Cartografía de la regionalización espacial (4/6) FD Mapa: Mapa de Regiones Naturales. Ministerio de Agricultura

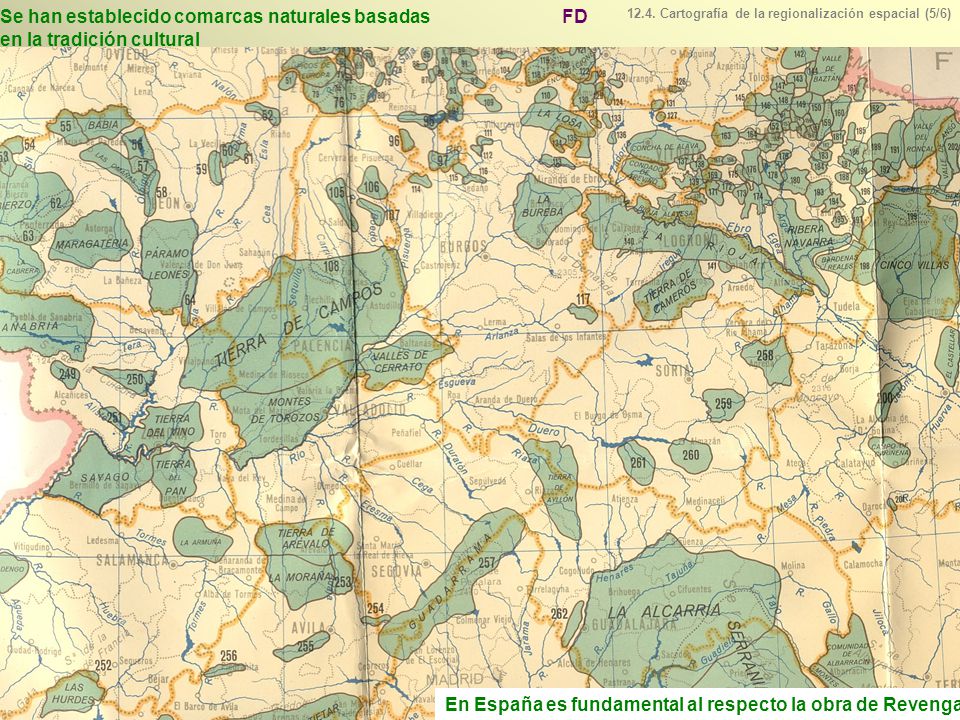

24 Se han establecido comarcas naturales basadas en la tradición cultural
FD 12.4. Cartografía de la regionalización espacial (5/6) Revenga: Comarcas geográficas de España. IGN. En España es fundamental al respecto la obra de Revenga

25 Gómez Mendoza,J: Paisaje natural en la Comunidad de Madrid

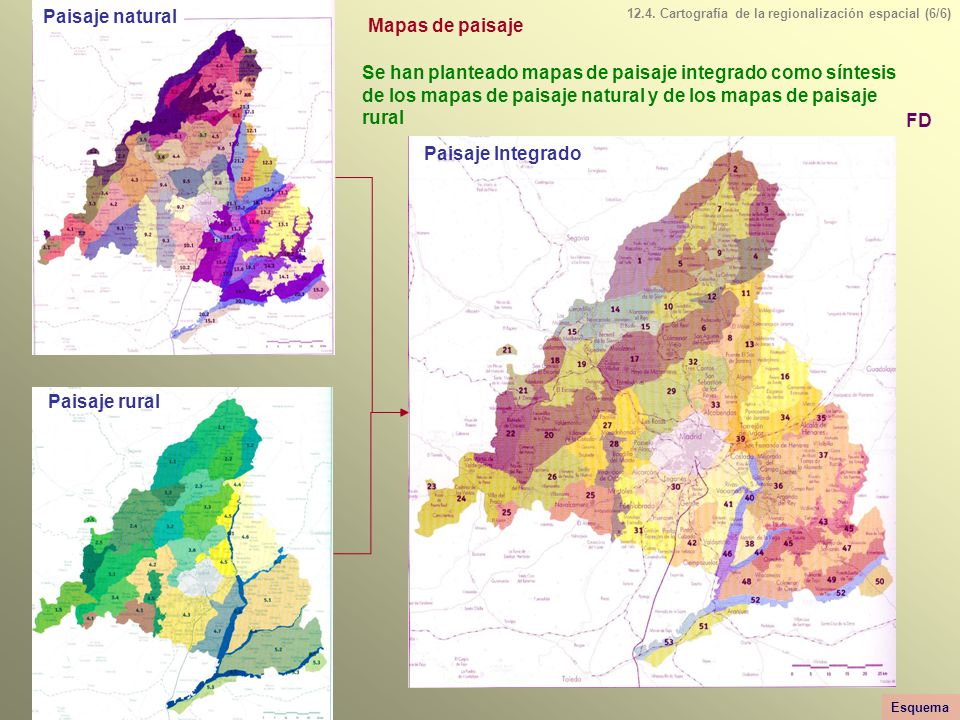

12.4. Cartografía de la regionalización espacial (6/6) Mapas de paisaje Se han planteado mapas de paisaje integrado como síntesis de los mapas de paisaje natural y de los mapas de paisaje rural FD Paisaje Integrado Paisaje rural Gómez Mendoza,J: Paisaje natural en la Comunidad de Madrid Esquema

26 5. Mapas de ordenación del territorio

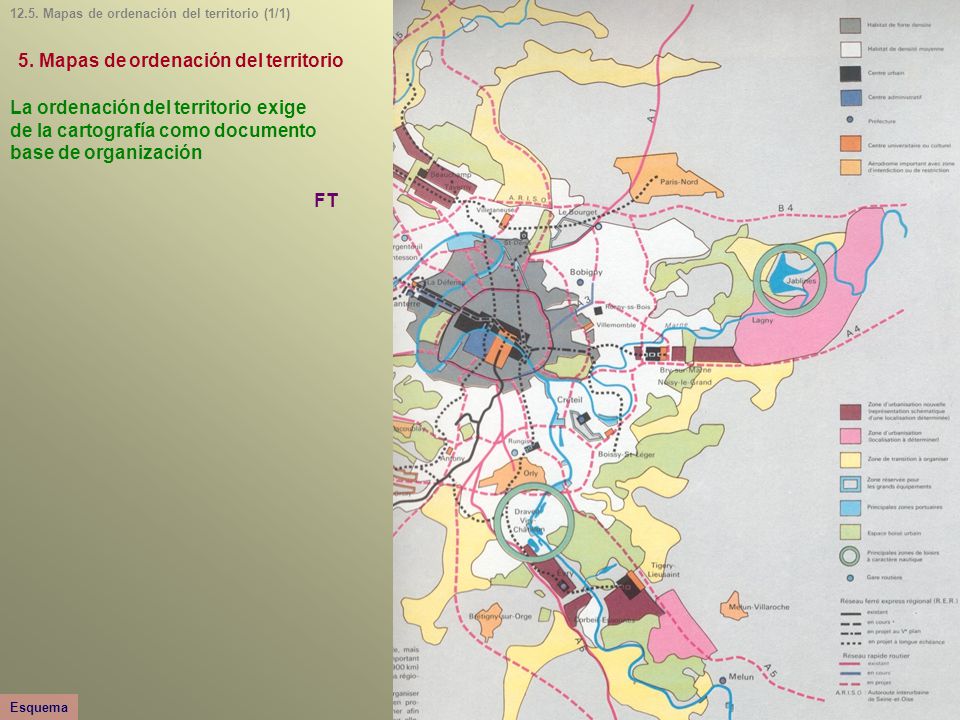

La ordenación del territorio exige de la cartografía como documento base de organización FT Mapa: Grand Atlas de la France. Sélection du Reader’s Digest. Esquema
