Formación en el Código PBIP para OPB/OCPM’s For the benefit of business and people.

Presentación del tema: "Formación en el Código PBIP para OPB/OCPM’s For the benefit of business and people."— Transcripción de la presentación:

1

2 Formación en el Código PBIP para OPB/OCPM’s For the benefit of business and people

3 8 - AMENAZAS: CONTRAMEDIDAS

4 Amenazas: Contramedidas

5

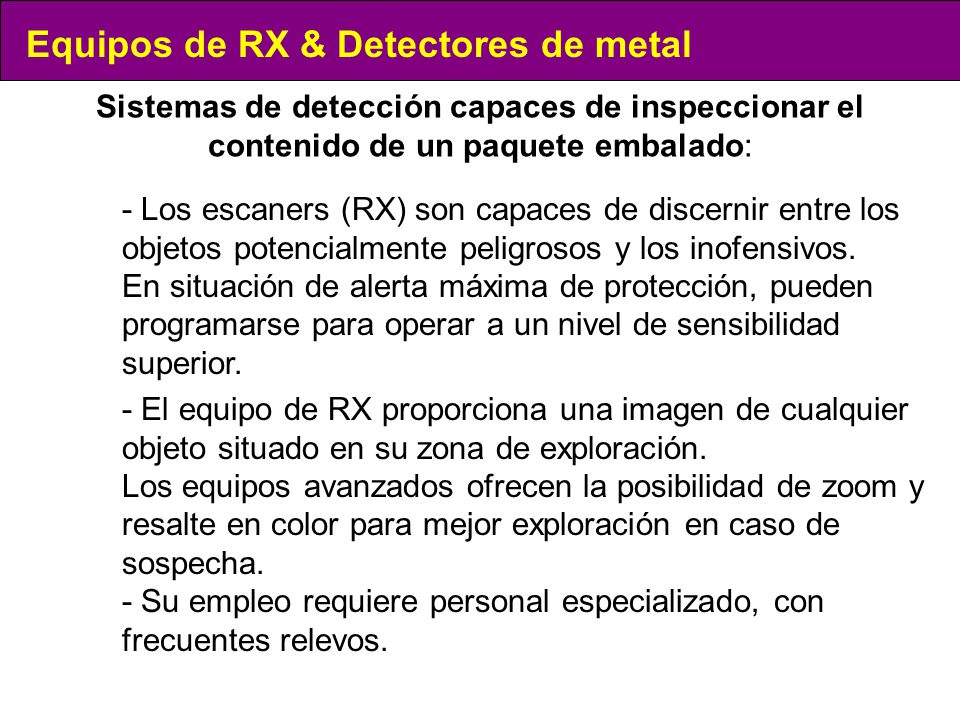

6 Sistemas de detección capaces de inspeccionar el contenido de un paquete embalado: - Los escaners (RX) son capaces de discernir entre los objetos potencialmente peligrosos y los inofensivos. En situación de alerta máxima de protección, pueden programarse para operar a un nivel de sensibilidad superior. - El equipo de RX proporciona una imagen de cualquier objeto situado en su zona de exploración. Los equipos avanzados ofrecen la posibilidad de zoom y resalte en color para mejor exploración en caso de sospecha. - Su empleo requiere personal especializado, con frecuentes relevos. Equipos de RX & Detectores de metal

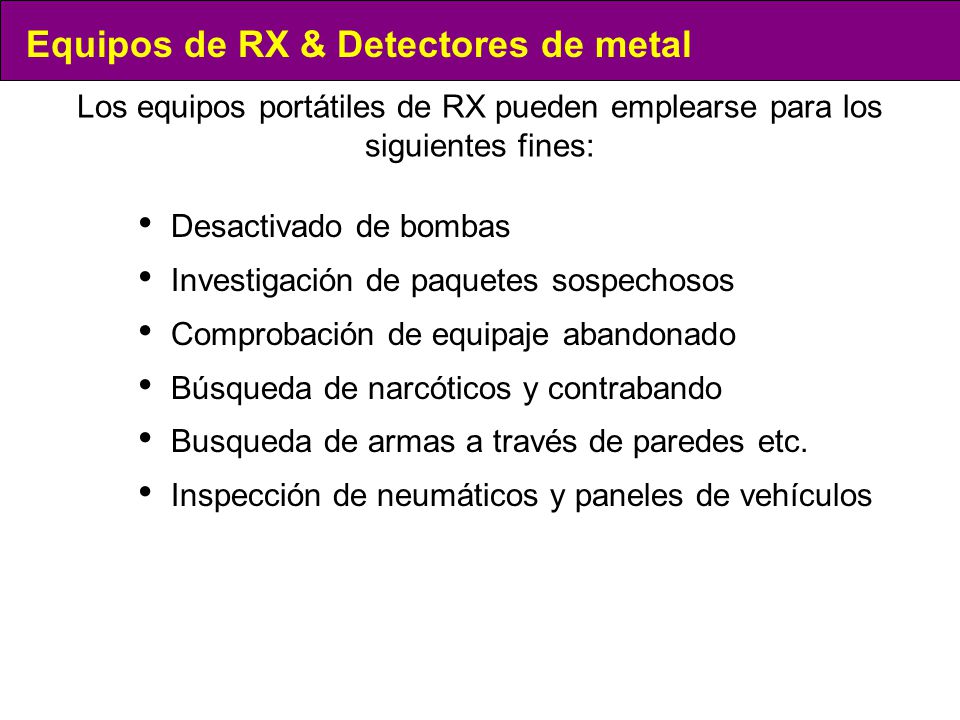

7 Los equipos portátiles de RX pueden emplearse para los siguientes fines: Desactivado de bombas Investigación de paquetes sospechosos Comprobación de equipaje abandonado Búsqueda de narcóticos y contrabando Busqueda de armas a través de paredes etc. Inspección de neumáticos y paneles de vehículos

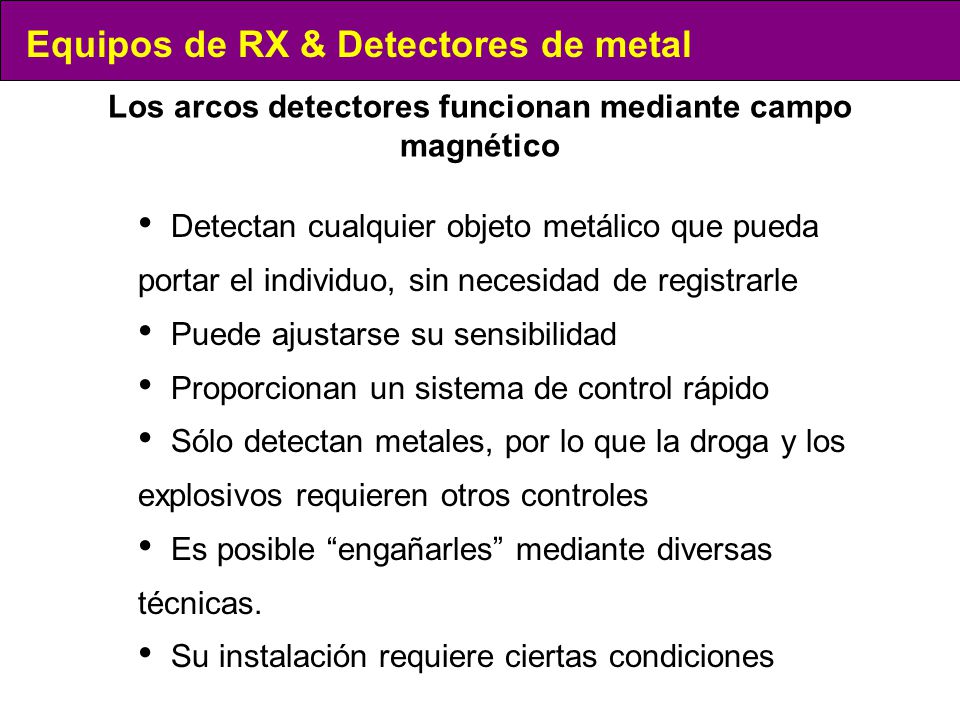

8 Equipos de RX & Detectores de metal Los arcos detectores funcionan mediante campo magnético Detectan cualquier objeto metálico que pueda portar el individuo, sin necesidad de registrarle Puede ajustarse su sensibilidad Proporcionan un sistema de control rápido Sólo detectan metales, por lo que la droga y los explosivos requieren otros controles Es posible “engañarles” mediante diversas técnicas. Su instalación requiere ciertas condiciones

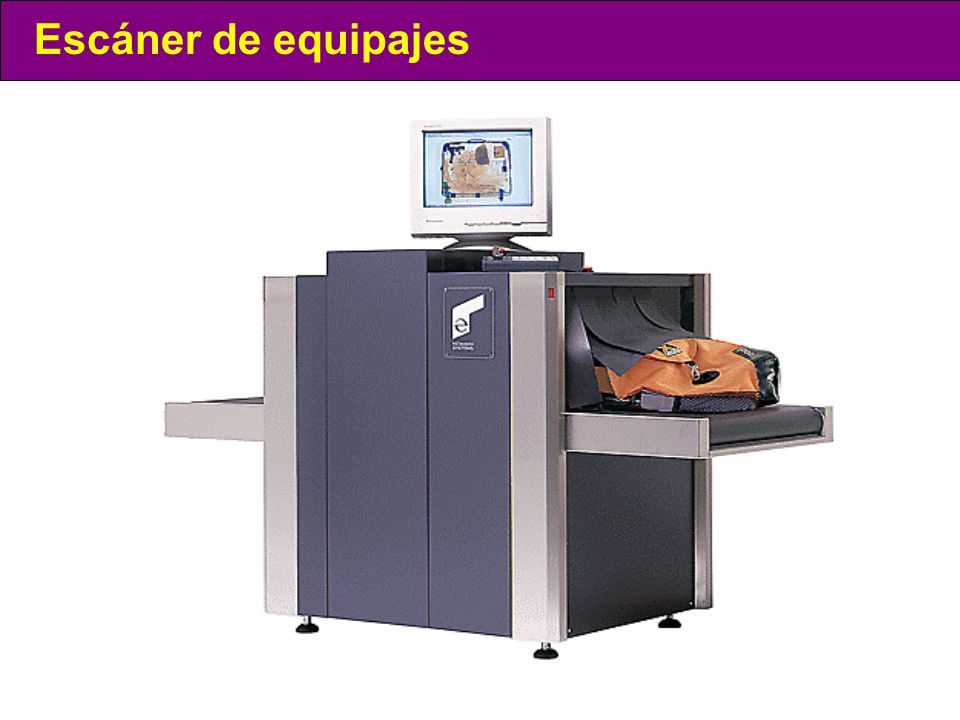

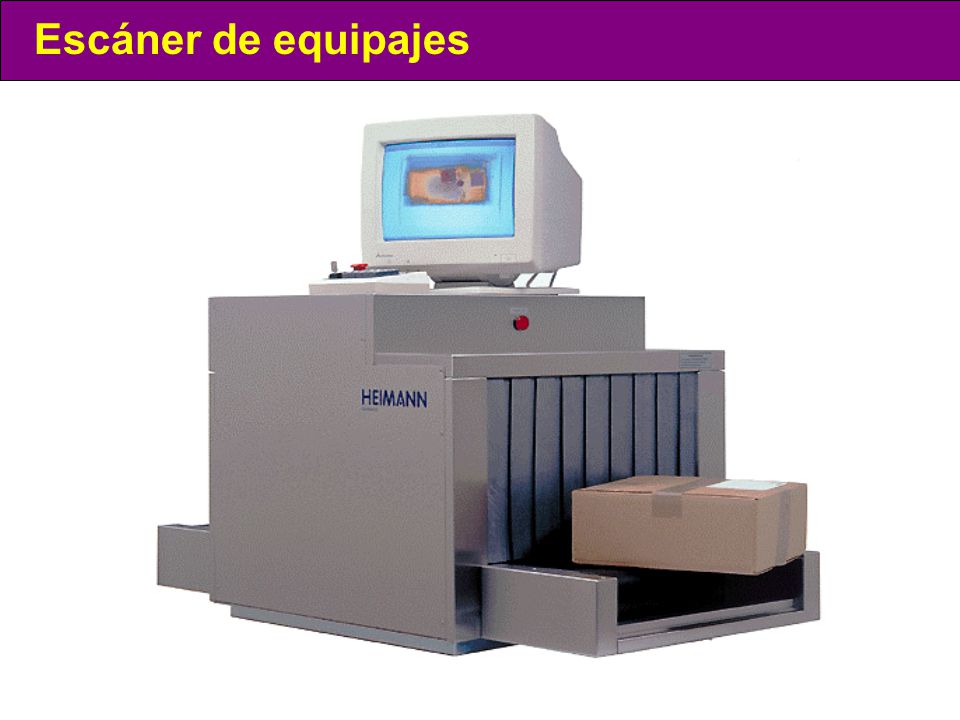

9 Escáner de equipajes

10

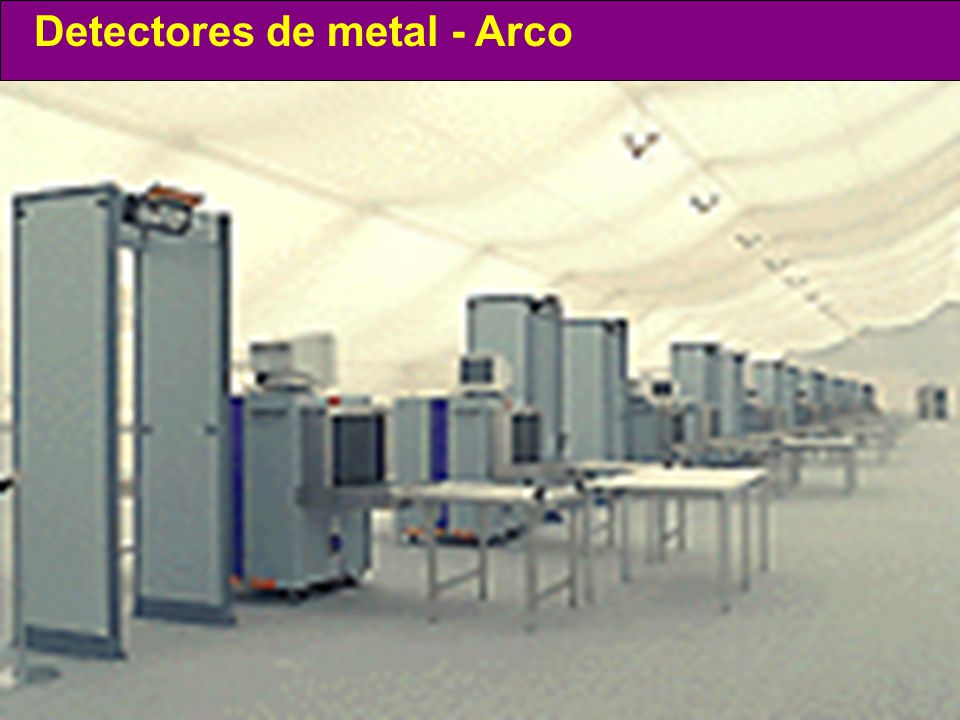

11 Detectores de metal - Arco

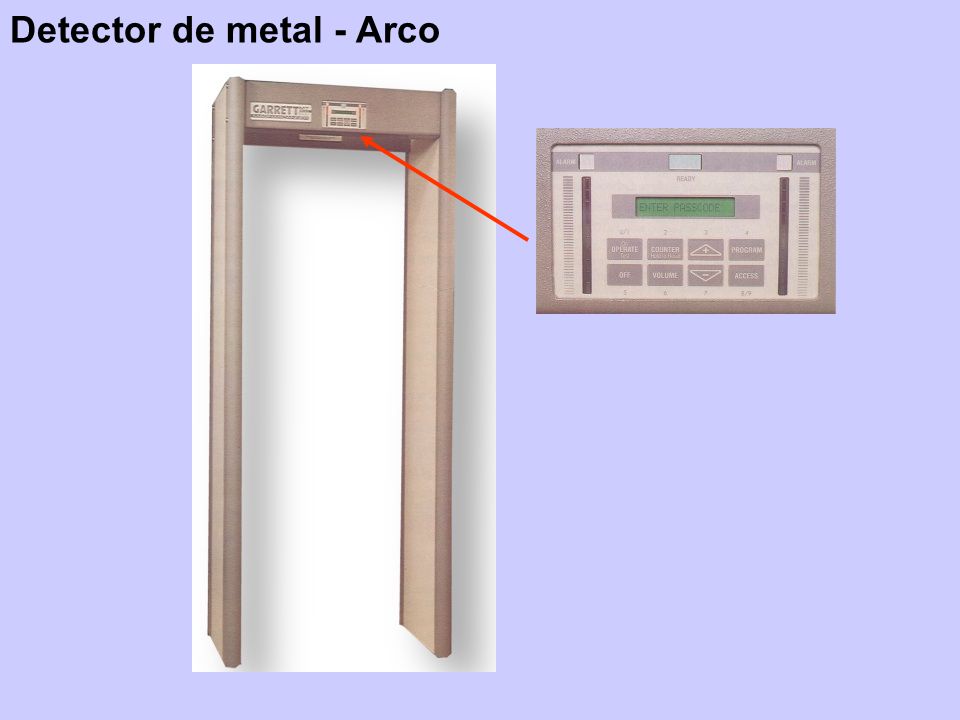

12 Detector de metal - Arco

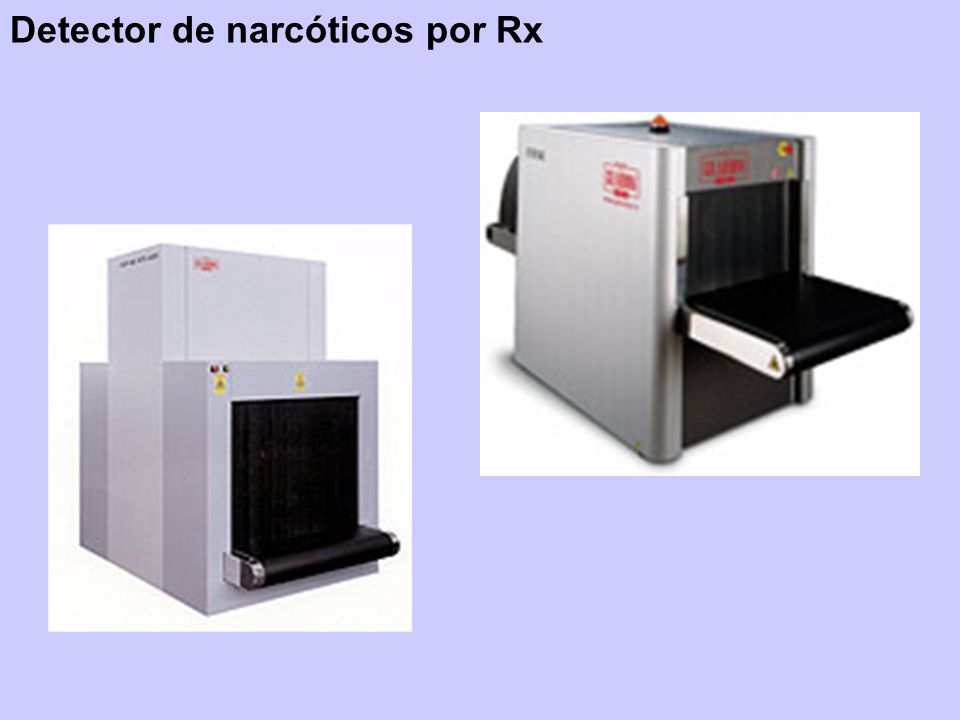

13 Detector de narcóticos por Rx

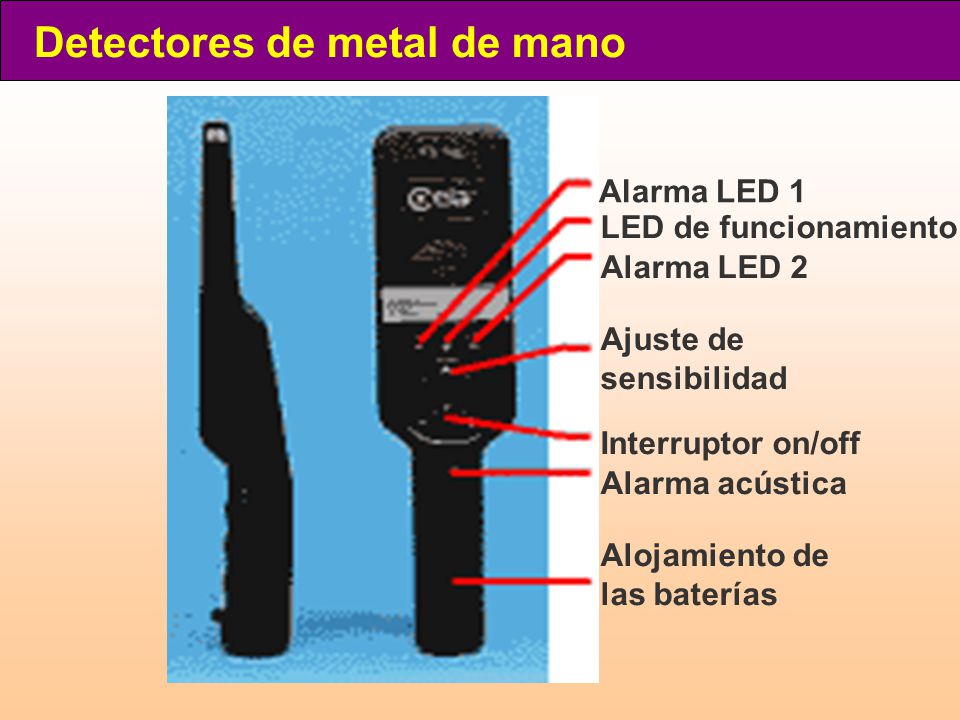

14 Alarma LED 1 LED de funcionamiento Alarma LED 2 Ajuste de sensibilidad Interruptor on/off Alarma acústica Alojamiento de las baterías Detectores de metal de mano

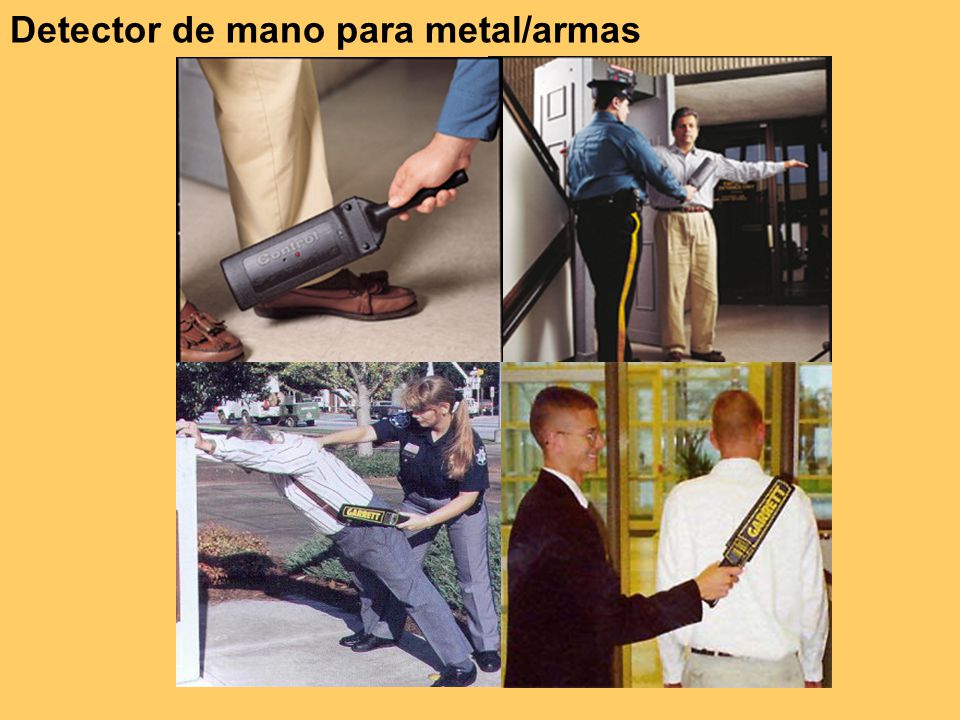

15 Detector de mano para metal/armas

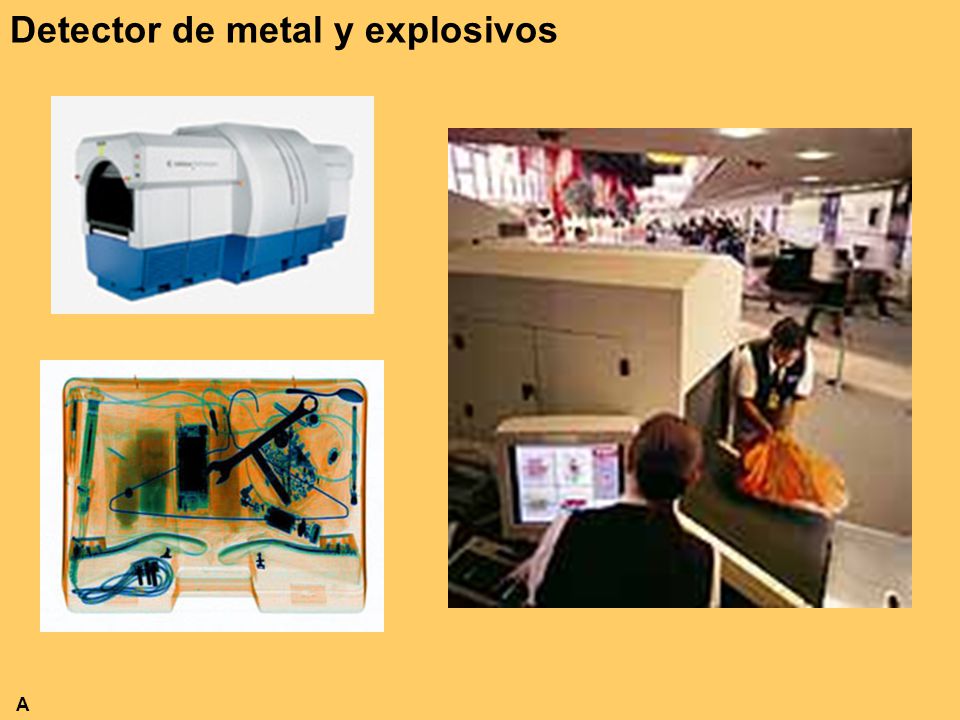

16 Detector de metal y explosivos A

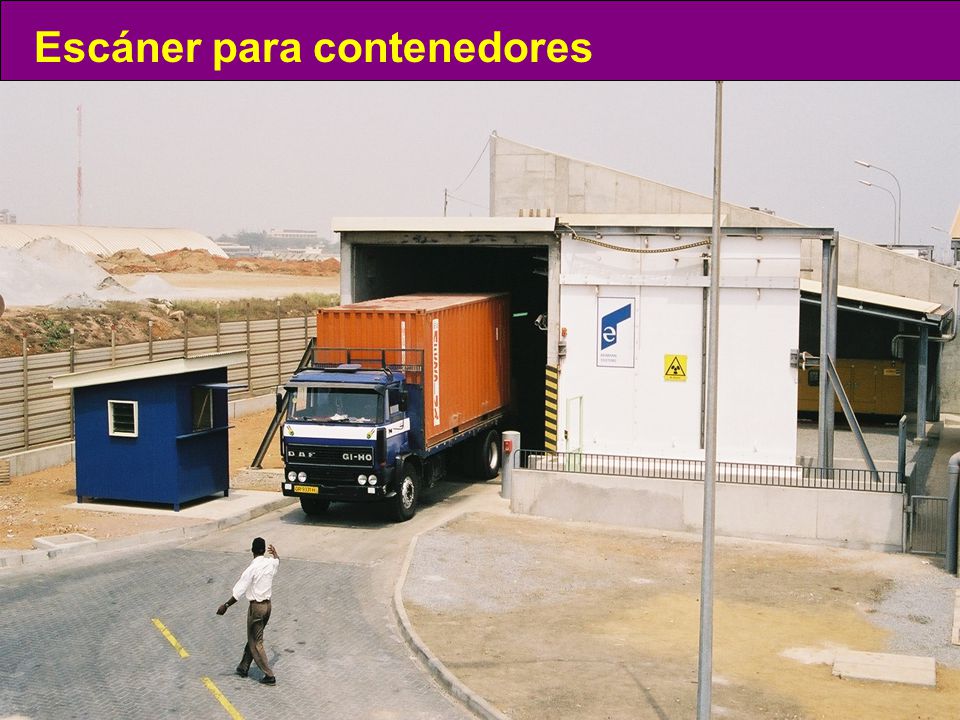

17 Escáner para contenedores

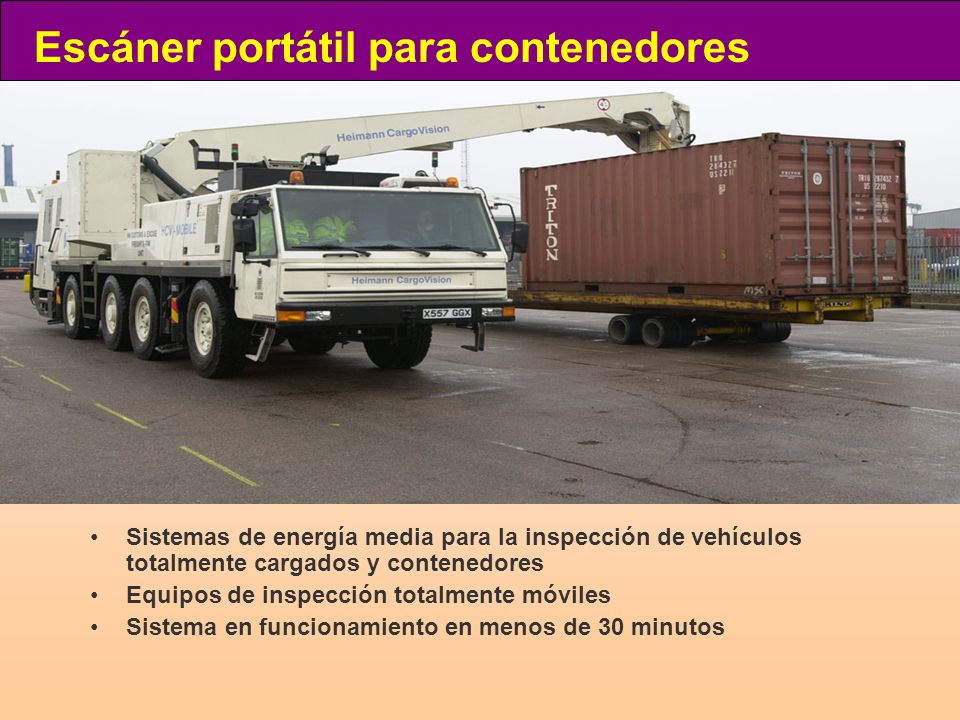

18 Sistemas de energía media para la inspección de vehículos totalmente cargados y contenedores Equipos de inspección totalmente móviles Sistema en funcionamiento en menos de 30 minutos Escáner portátil para contenedores

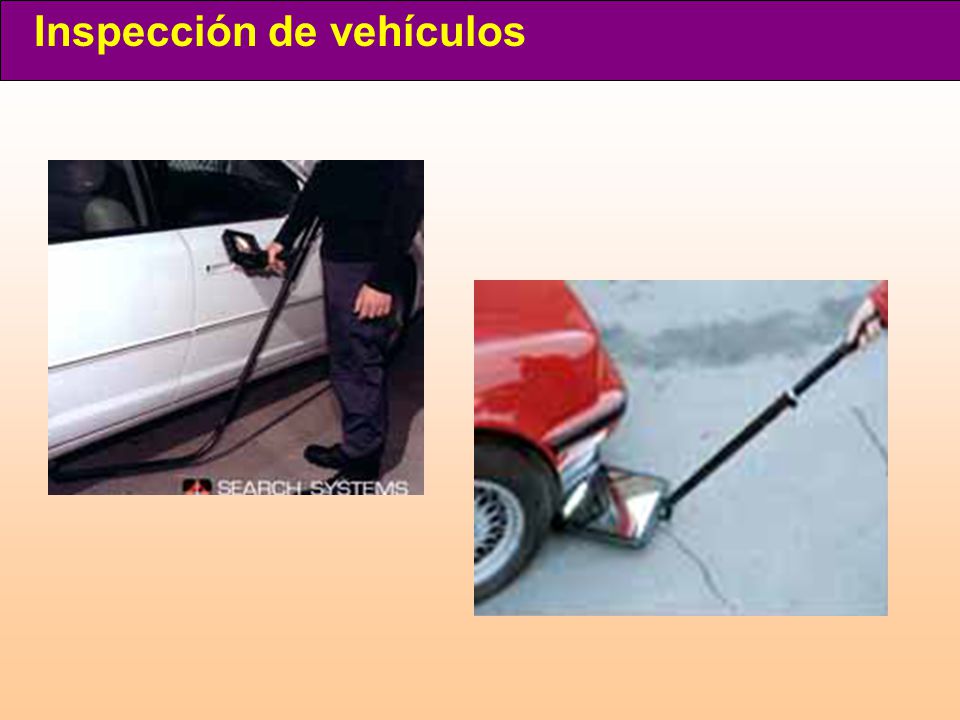

19 Inspección de vehículos

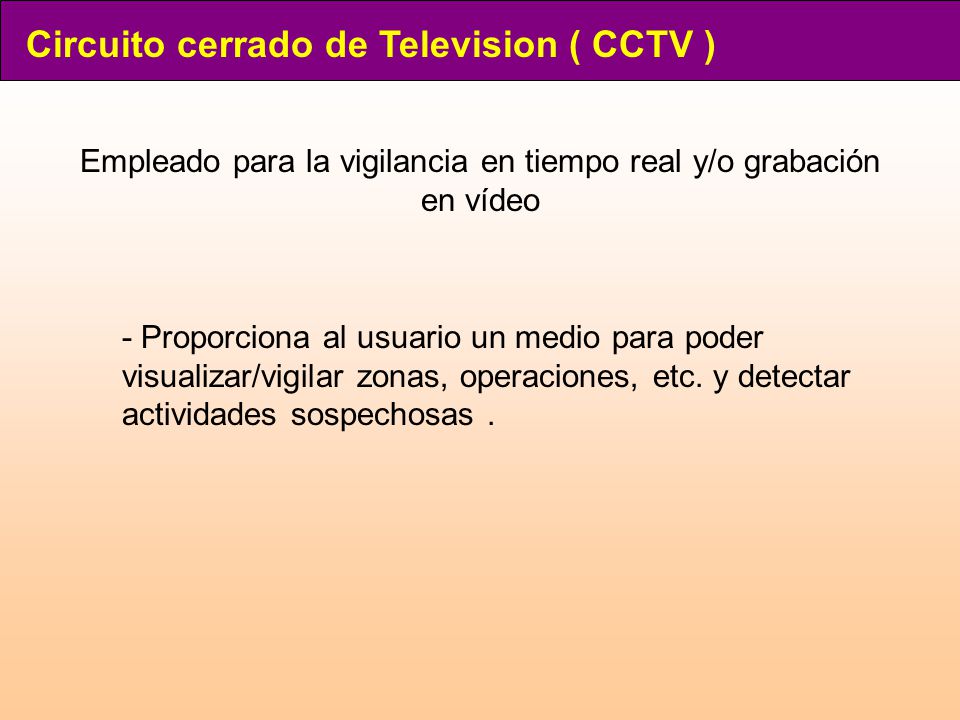

20 Circuito cerrado de Television ( CCTV ) Empleado para la vigilancia en tiempo real y/o grabación en vídeo - Proporciona al usuario un medio para poder visualizar/vigilar zonas, operaciones, etc. y detectar actividades sospechosas.

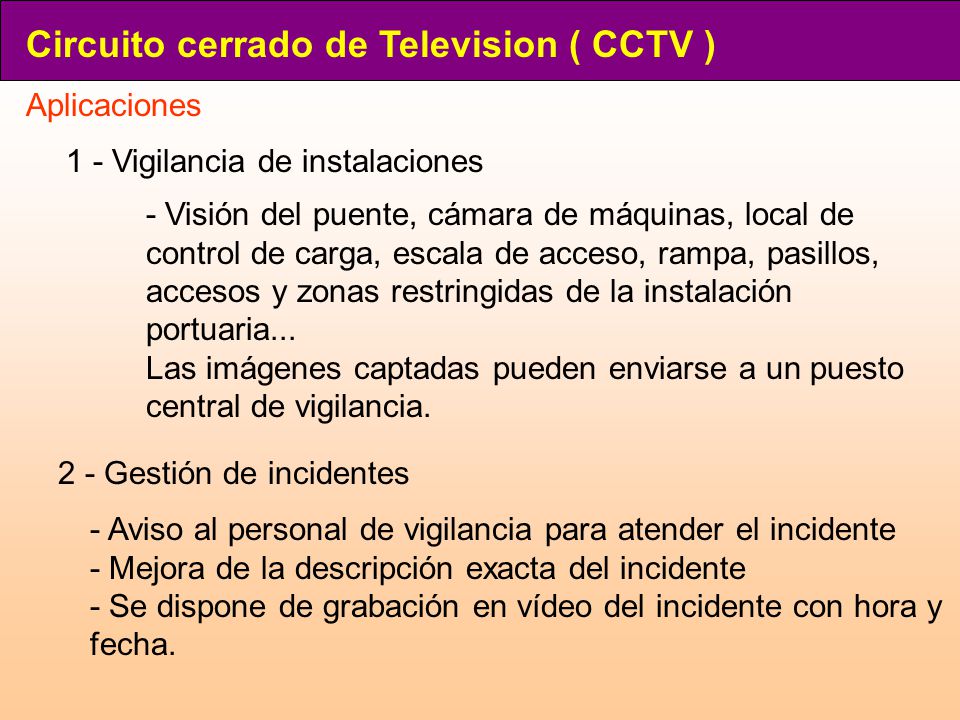

21 Aplicaciones 2 - Gestión de incidentes 1 - Vigilancia de instalaciones - Visión del puente, cámara de máquinas, local de control de carga, escala de acceso, rampa, pasillos, accesos y zonas restringidas de la instalación portuaria... Las imágenes captadas pueden enviarse a un puesto central de vigilancia. - Aviso al personal de vigilancia para atender el incidente - Mejora de la descripción exacta del incidente - Se dispone de grabación en vídeo del incidente con hora y fecha. Circuito cerrado de Television ( CCTV )

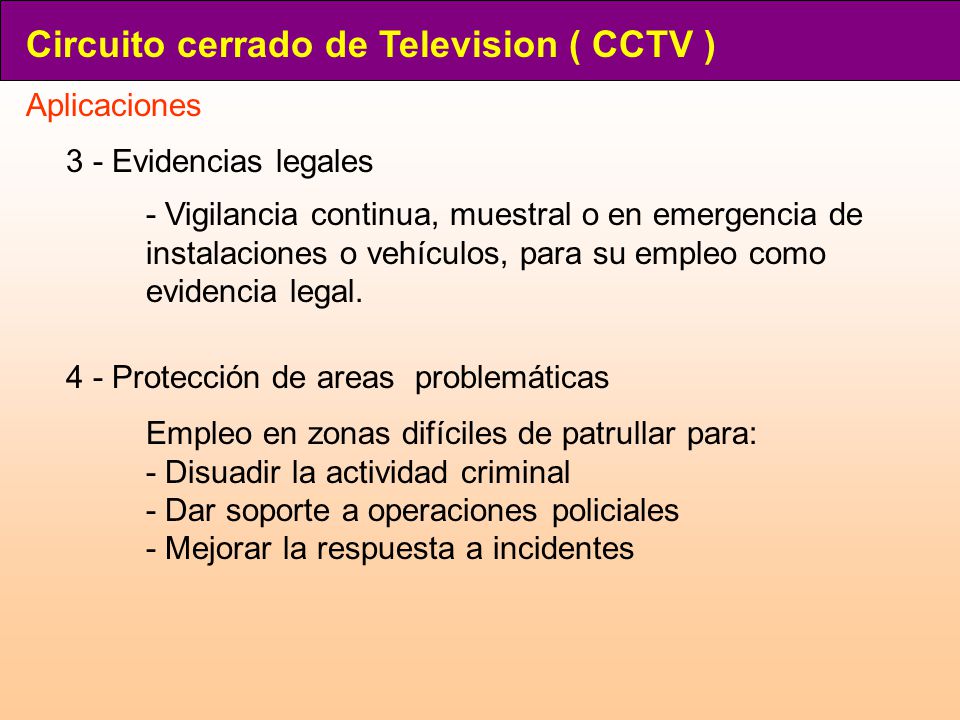

22 4 - Protección de areas problemáticas 3 - Evidencias legales - Vigilancia continua, muestral o en emergencia de instalaciones o vehículos, para su empleo como evidencia legal. Empleo en zonas difíciles de patrullar para: - Disuadir la actividad criminal - Dar soporte a operaciones policiales - Mejorar la respuesta a incidentes Aplicaciones Circuito cerrado de Television ( CCTV )

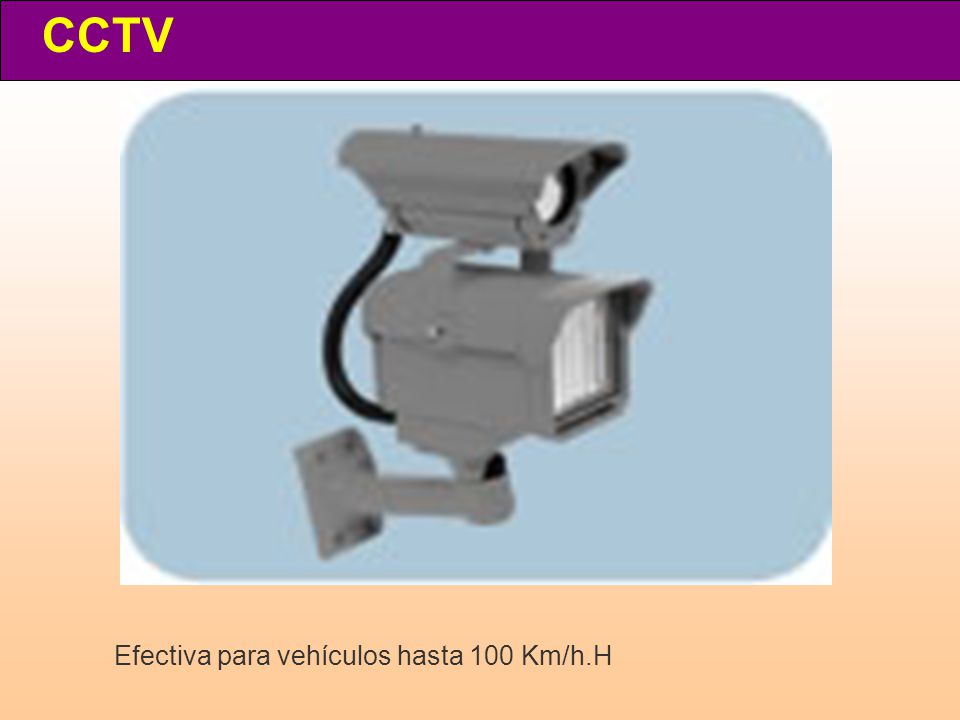

23 Efectiva para vehículos hasta 100 Km/h.H CCTV

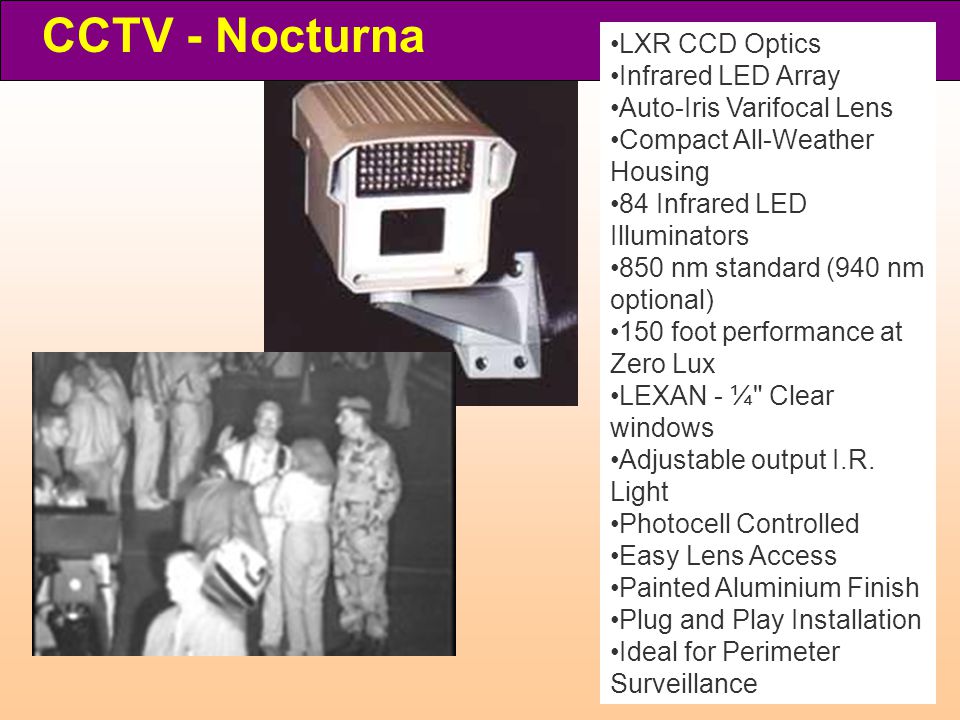

24 CCTV - Nocturna LXR CCD Optics Infrared LED Array Auto-Iris Varifocal Lens Compact All-Weather Housing 84 Infrared LED Illuminators 850 nm standard (940 nm optional) 150 foot performance at Zero Lux LEXAN - ¼" Clear windows Adjustable output I.R. Light Photocell Controlled Easy Lens Access Painted Aluminium Finish Plug and Play Installation Ideal for Perimeter Surveillance

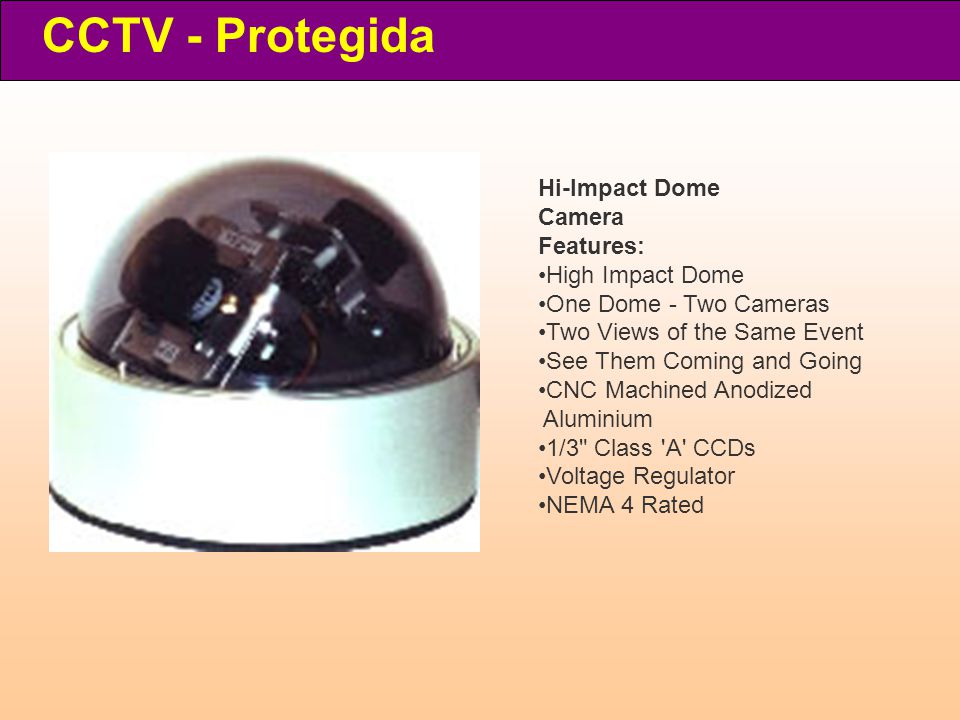

25 Hi-Impact Dome Camera Features: High Impact Dome One Dome - Two Cameras Two Views of the Same Event See Them Coming and Going CNC Machined Anodized Aluminium 1/3" Class 'A' CCDs Voltage Regulator NEMA 4 Rated CCTV - Protegida

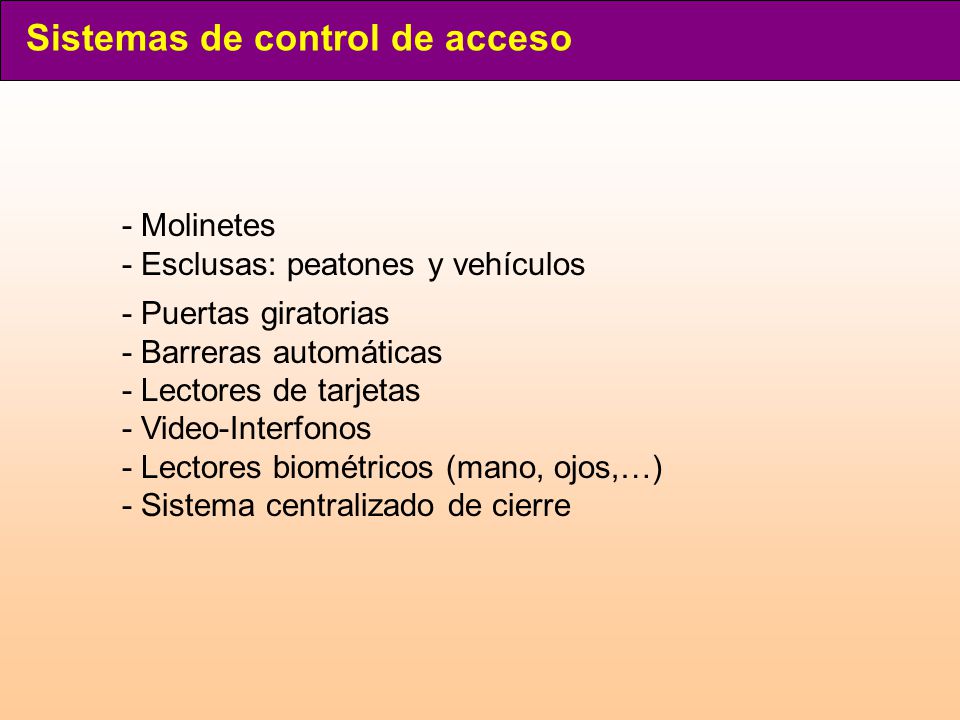

26 - Molinetes - Esclusas: peatones y vehículos - Puertas giratorias - Barreras automáticas - Lectores de tarjetas - Video-Interfonos - Lectores biométricos (mano, ojos,…) - Sistema centralizado de cierre Sistemas de control de acceso

27 Tipos de barreras/vallas/detección - Barreras/vallado metálico de suficiente altura con alambrada o similar, zanjas, canales,... - Barreras de infrarrojos con alarma - Barreras láser con alarma - Barreras microondas con alarma - Detectores de paso enterrados: electromagnético (cable), por presión diferencial (tubería) Protección perimetral y barreras

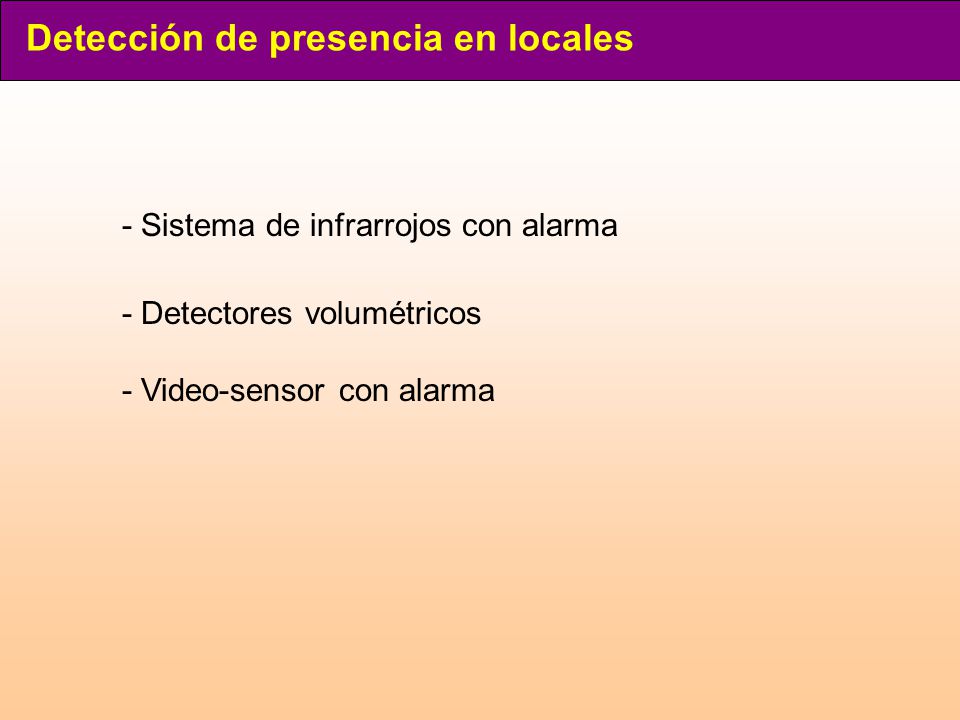

28 - Sistema de infrarrojos con alarma - Detectores volumétricos - Video-sensor con alarma Detección de presencia en locales

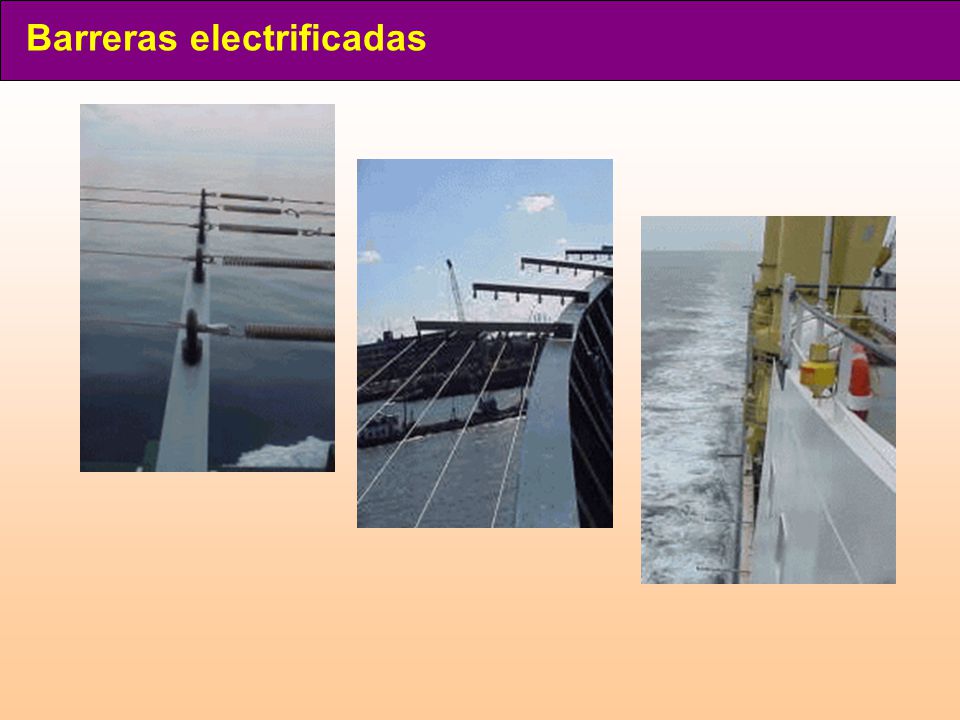

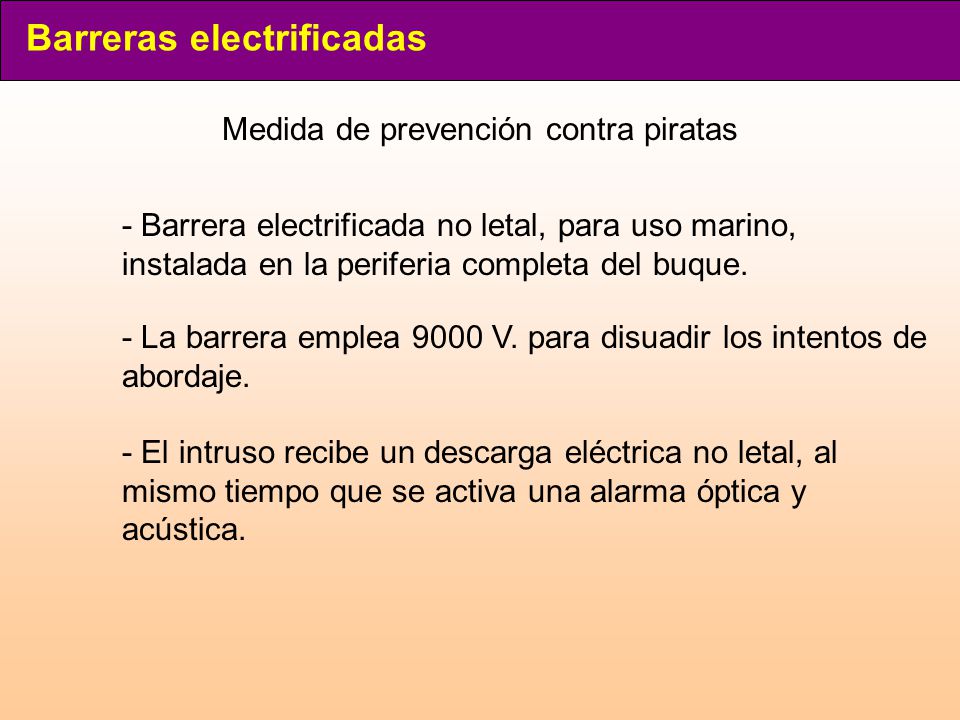

29 Medida de prevención contra piratas - Barrera electrificada no letal, para uso marino, instalada en la periferia completa del buque. - La barrera emplea 9000 V. para disuadir los intentos de abordaje. - El intruso recibe un descarga eléctrica no letal, al mismo tiempo que se activa una alarma óptica y acústica. Barreras electrificadas

30

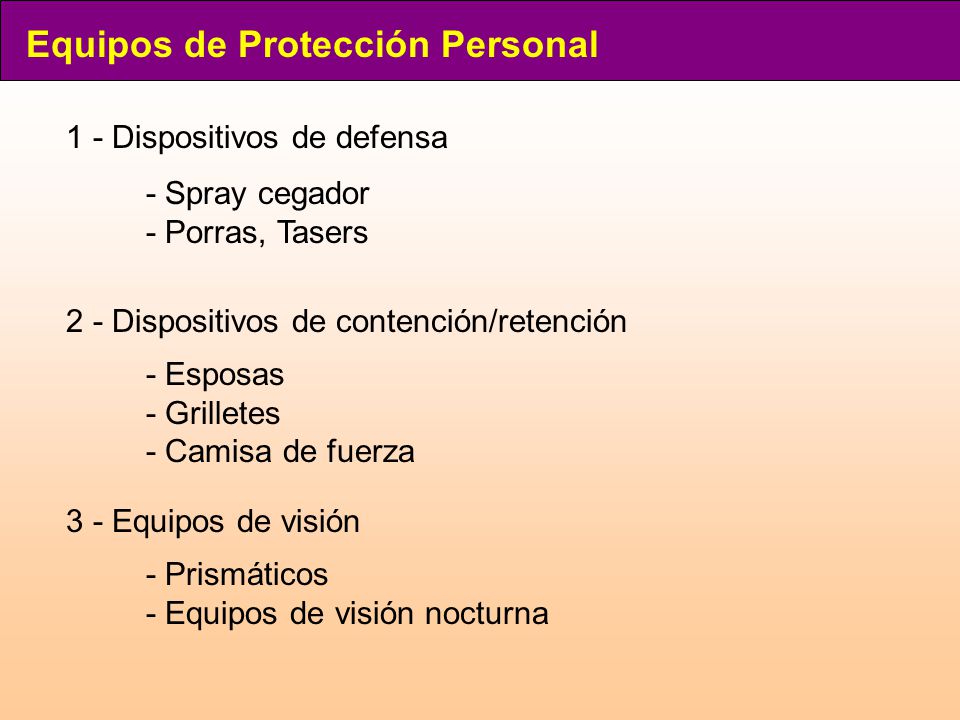

31 Equipos de Protección Personal 3 - Equipos de visión - Prismáticos - Equipos de visión nocturna 1 - Dispositivos de defensa - Spray cegador - Porras, Tasers 2 - Dispositivos de contención/retención - Esposas - Grilletes - Camisa de fuerza

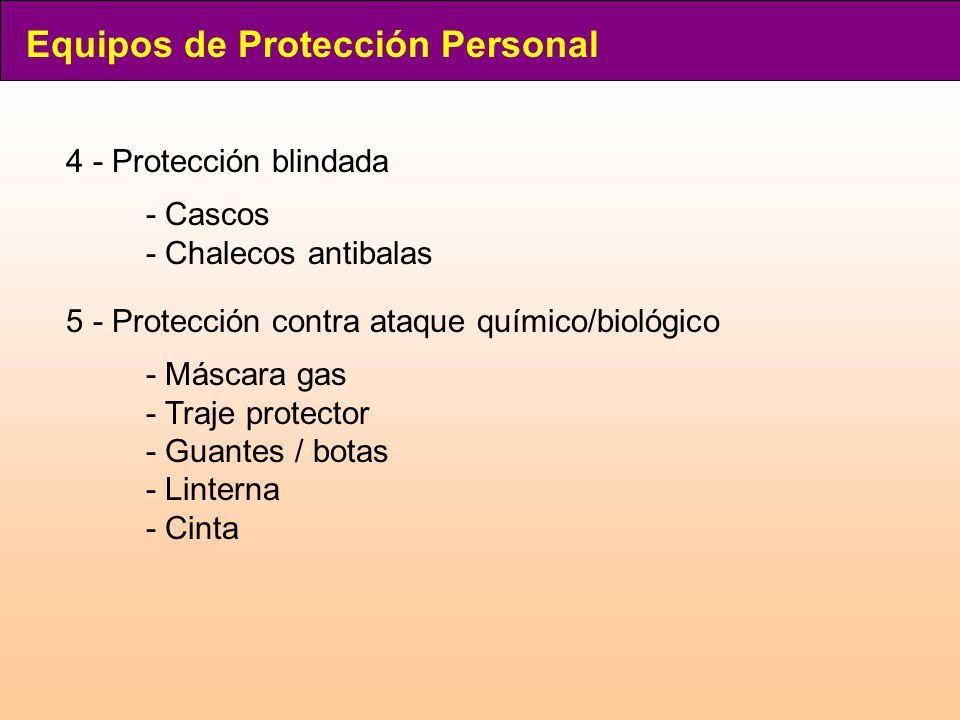

32 Equipos de Protección Personal 4 - Protección blindada - Cascos - Chalecos antibalas 5 - Protección contra ataque químico/biológico - Máscara gas - Traje protector - Guantes / botas - Linterna - Cinta

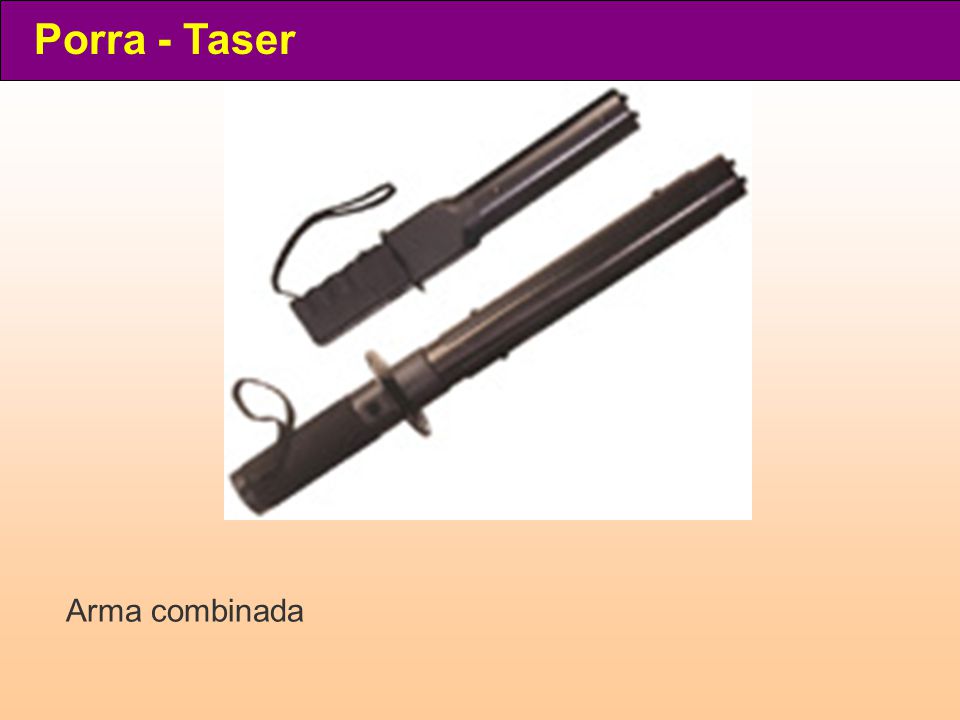

33 Arma combinada Porra - Taser

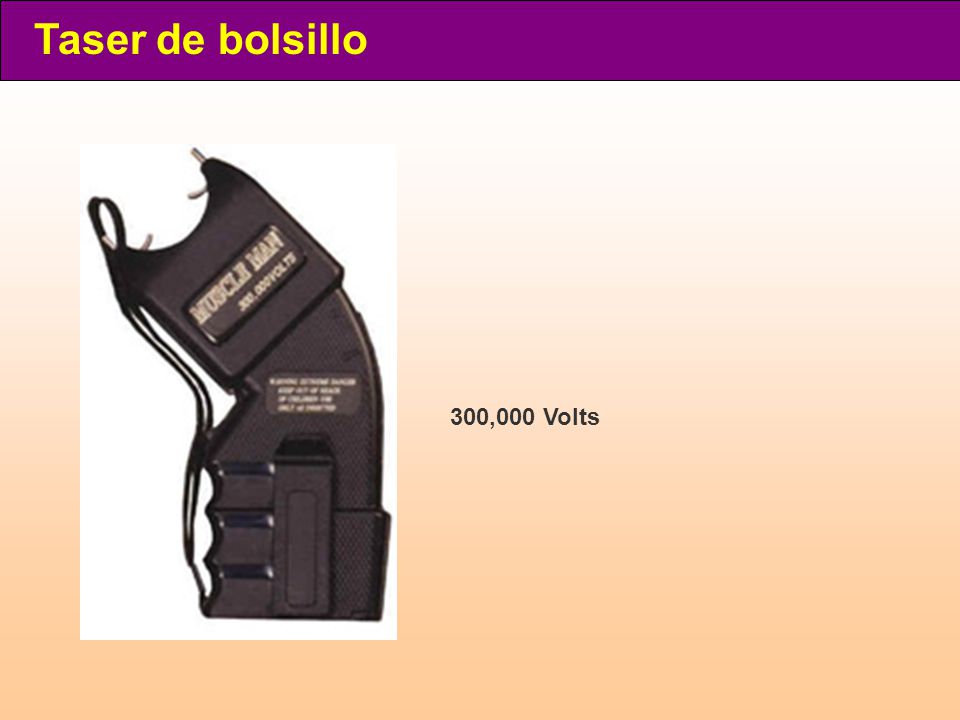

34 300,000 Volts Taser de bolsillo

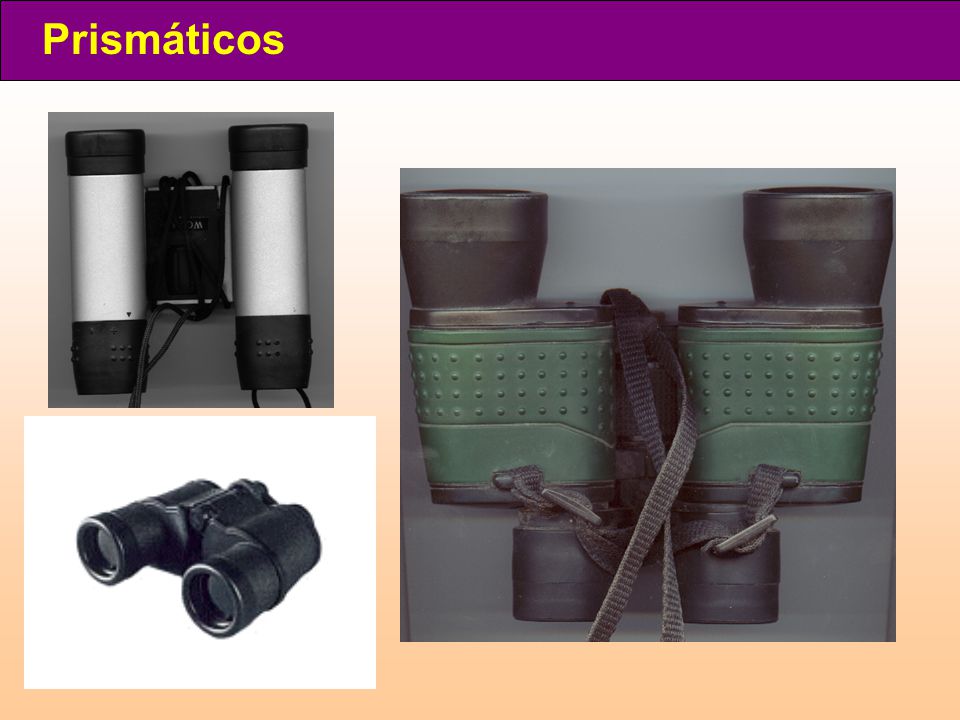

35 Prismáticos

36 Dispositivos de visión nocturna

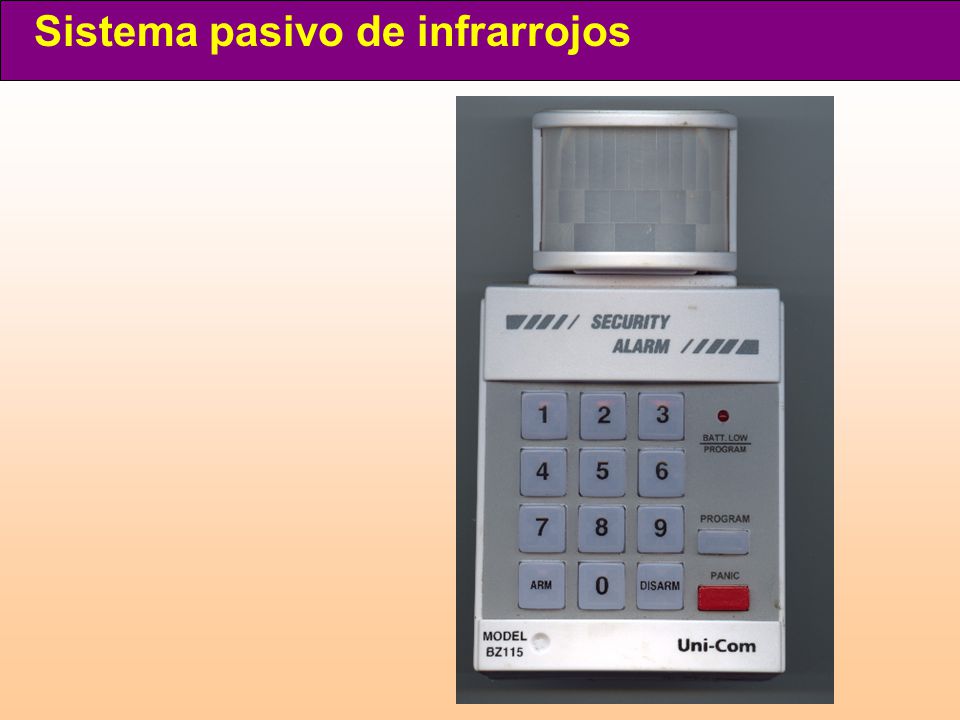

37 Sistema pasivo de infrarrojos

38 Perro entrenado en detección de drogas

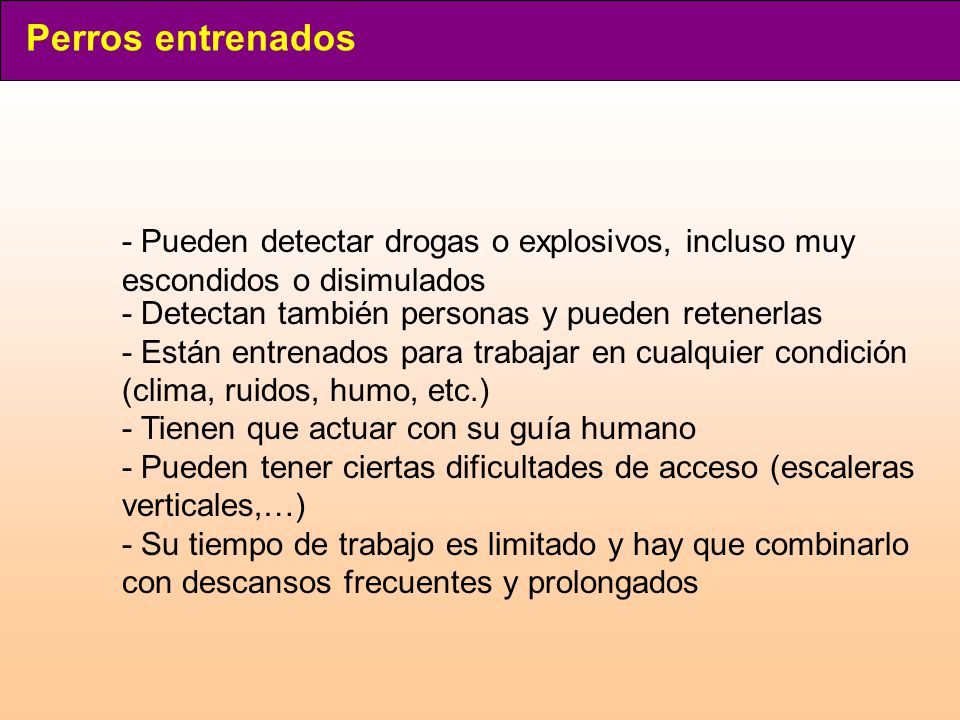

39 - Pueden detectar drogas o explosivos, incluso muy escondidos o disimulados - Detectan también personas y pueden retenerlas - Están entrenados para trabajar en cualquier condición (clima, ruidos, humo, etc.) - Tienen que actuar con su guía humano - Pueden tener ciertas dificultades de acceso (escaleras verticales,…) - Su tiempo de trabajo es limitado y hay que combinarlo con descansos frecuentes y prolongados Perros entrenados

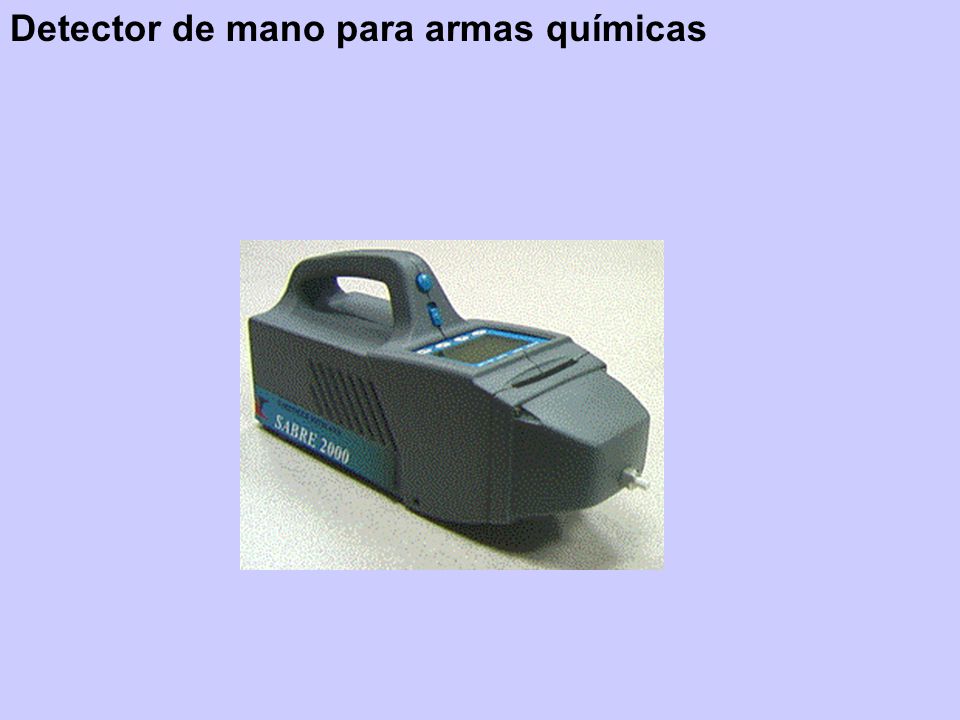

40 Detector de mano para armas químicas

41 Para Buques e Instalaciones portuarias

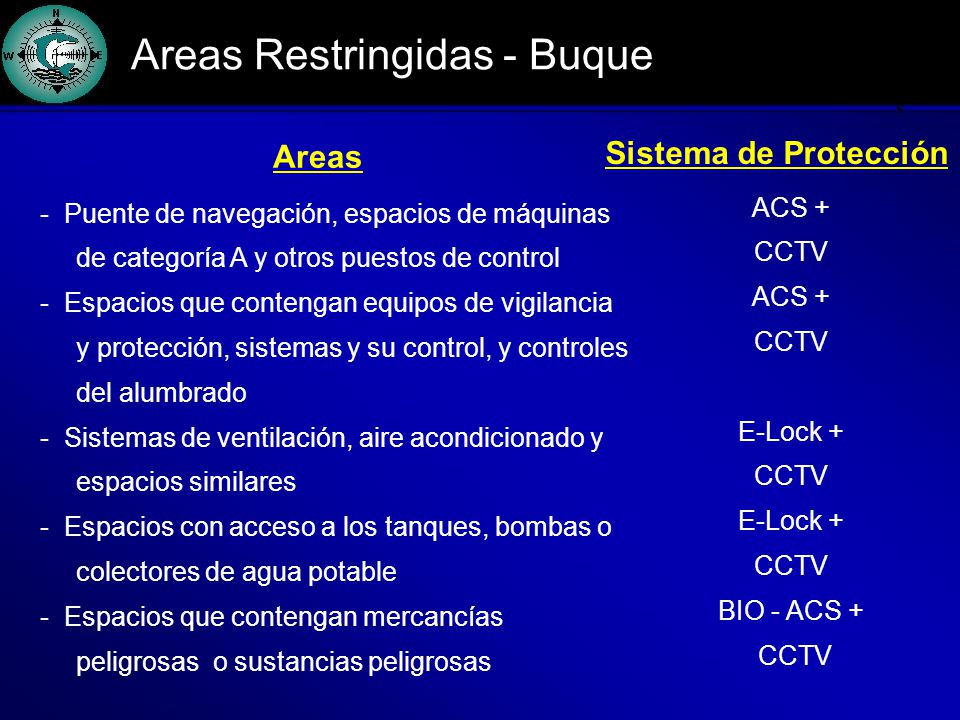

42 Areas Restringidas - Buque - Puente de navegación, espacios de máquinas de categoría A y otros puestos de control - Espacios que contengan equipos de vigilancia y protección, sistemas y su control, y controles del alumbrado - Sistemas de ventilación, aire acondicionado y espacios similares - Espacios con acceso a los tanques, bombas o colectores de agua potable - Espacios que contengan mercancías peligrosas o sustancias peligrosas Areas ACS + CCTV ACS + CCTV E-Lock + CCTV E-Lock + CCTV BIO - ACS + CCTV Sistema de Protección

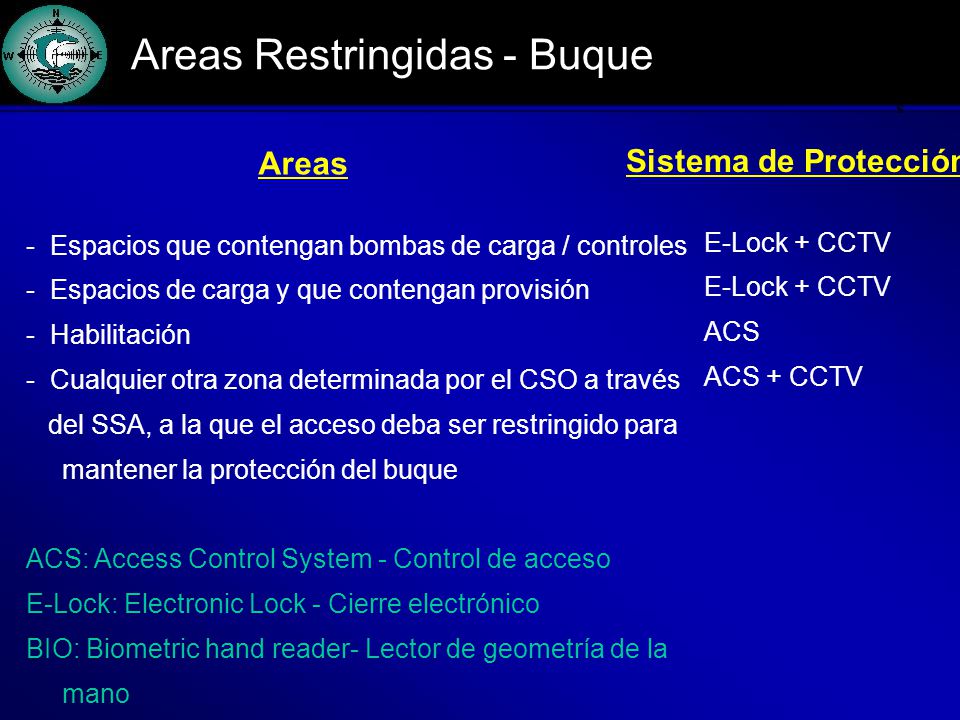

43 Areas Restringidas - Buque - Espacios que contengan bombas de carga / controles - Espacios de carga y que contengan provisión - Habilitación - Cualquier otra zona determinada por el CSO a través del SSA, a la que el acceso deba ser restringido para mantener la protección del buque ACS: Access Control System - Control de acceso E-Lock: Electronic Lock - Cierre electrónico BIO: Biometric hand reader- Lector de geometría de la mano E-Lock + CCTV ACS ACS + CCTV Sistema de Protección Areas

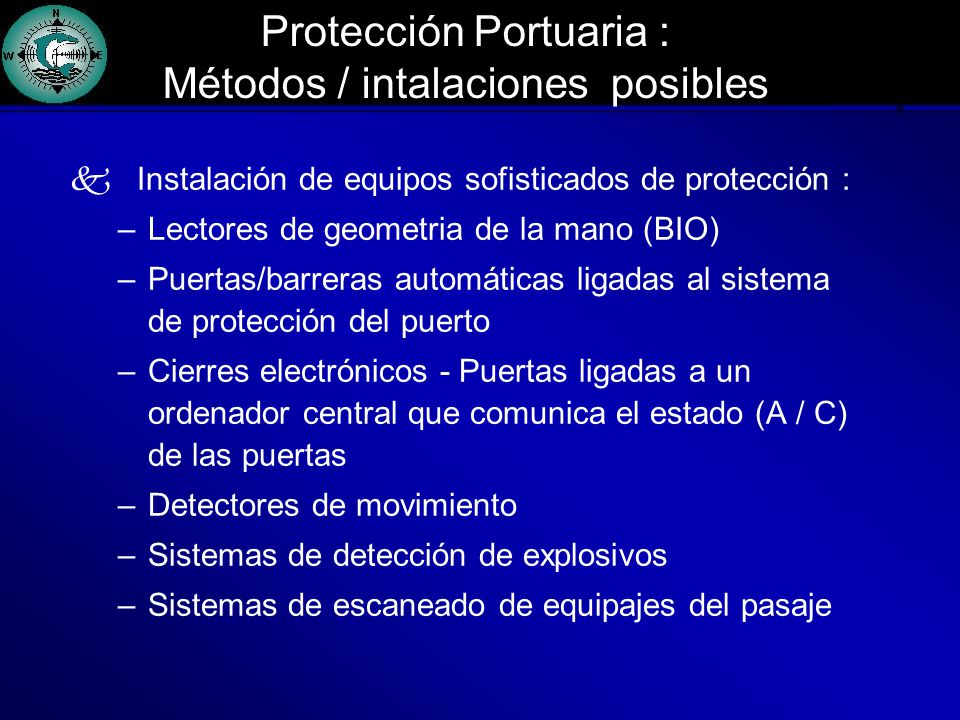

44 Protección Portuaria : Métodos / intalaciones posibles  Instalación de equipos sofisticados de protección : –Lectores de geometria de la mano (BIO) –Puertas/barreras automáticas ligadas al sistema de protección del puerto –Cierres electrónicos - Puertas ligadas a un ordenador central que comunica el estado (A / C) de las puertas –Detectores de movimiento –Sistemas de detección de explosivos –Sistemas de escaneado de equipajes del pasaje

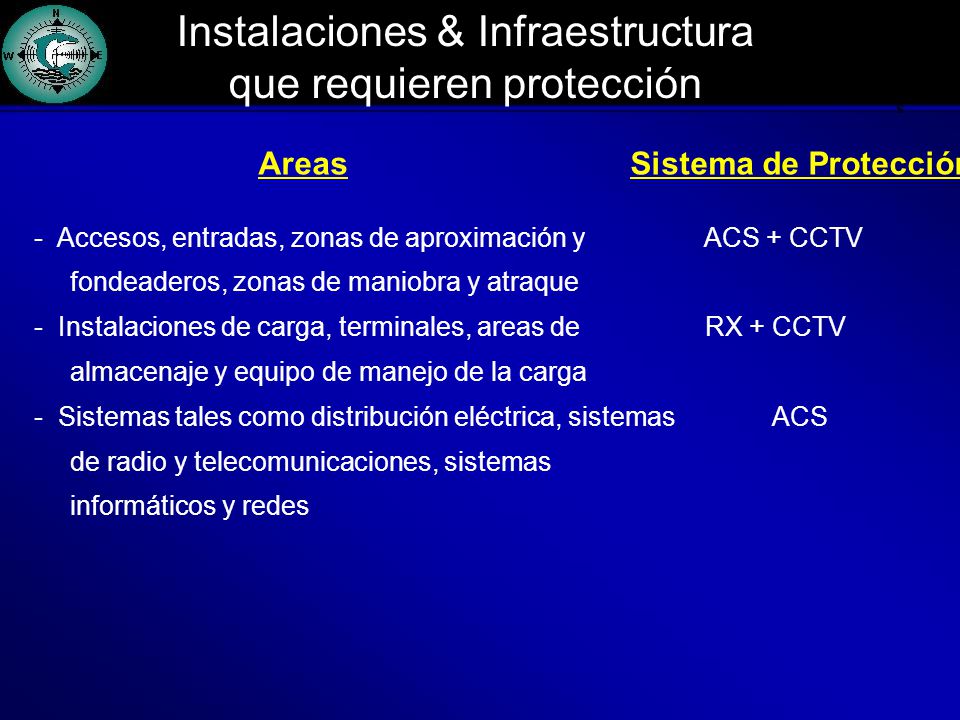

45 Instalaciones & Infraestructura que requieren protección - Accesos, entradas, zonas de aproximación y fondeaderos, zonas de maniobra y atraque - Instalaciones de carga, terminales, areas de almacenaje y equipo de manejo de la carga - Sistemas tales como distribución eléctrica, sistemas de radio y telecomunicaciones, sistemas informáticos y redes AreasSistema de Protección ACS + CCTV RX + CCTV ACS

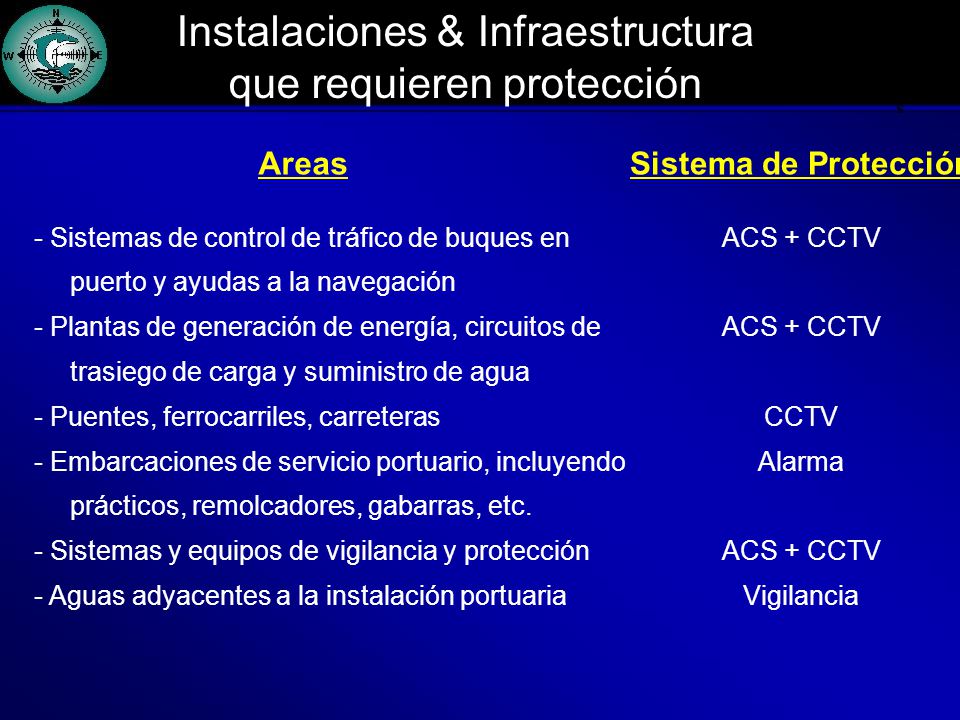

46 Instalaciones & Infraestructura que requieren protección - Sistemas de control de tráfico de buques en puerto y ayudas a la navegación - Plantas de generación de energía, circuitos de trasiego de carga y suministro de agua - Puentes, ferrocarriles, carreteras - Embarcaciones de servicio portuario, incluyendo prácticos, remolcadores, gabarras, etc. - Sistemas y equipos de vigilancia y protección - Aguas adyacentes a la instalación portuaria Sistema de ProtecciónAreas ACS + CCTV CCTV Alarma ACS + CCTV Vigilancia
