1 Trabajo sobre la exposición Nº2 HUERTA VILLANUEVA DANIEL FRANCISCO Estructuras AF52A 1 ESTRUCTURAS AF52A

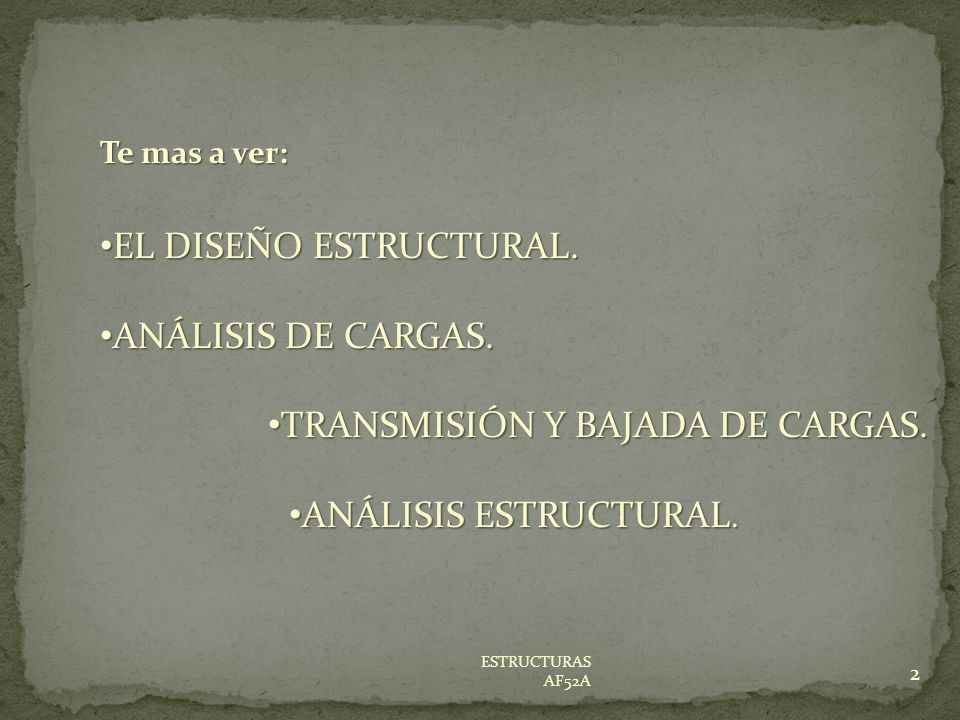

2 Te mas a ver: EL DISEÑO ESTRUCTURAL. EL DISEÑO ESTRUCTURAL. ANÁLISIS DE CARGAS. ANÁLISIS DE CARGAS. TRANSMISIÓN Y BAJADA DE CARGAS. TRANSMISIÓN Y BAJADA DE CARGAS. ANÁLISIS ESTRUCTURAL. ANÁLISIS ESTRUCTURAL. 2 ESTRUCTURAS AF52A

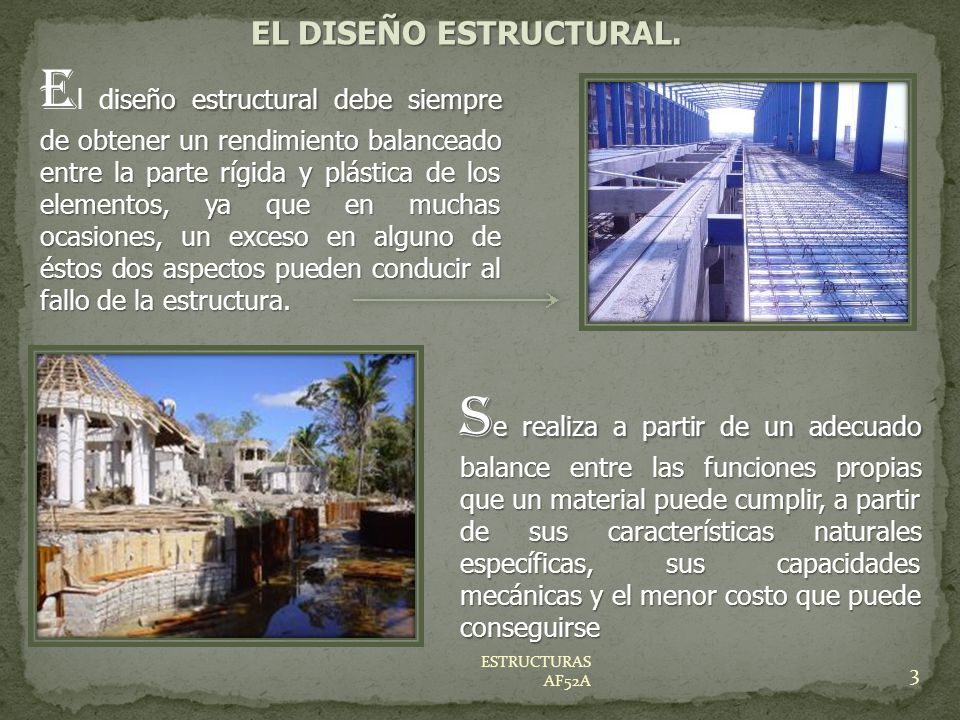

3 3 S e realiza a partir de un adecuado balance entre las funciones propias que un material puede cumplir, a partir de sus características naturales específicas, sus capacidades mecánicas y el menor costo que puede conseguirse iseño estructural debe siempre de obtener un rendimiento balanceado entre la parte rígida y plástica de los elementos, ya que en muchas ocasiones, un exceso en alguno de éstos dos aspectos pueden conducir al fallo de la estructura. E l diseño estructural debe siempre de obtener un rendimiento balanceado entre la parte rígida y plástica de los elementos, ya que en muchas ocasiones, un exceso en alguno de éstos dos aspectos pueden conducir al fallo de la estructura. EL DISEÑO ESTRUCTURAL. EL DISEÑO ESTRUCTURAL.

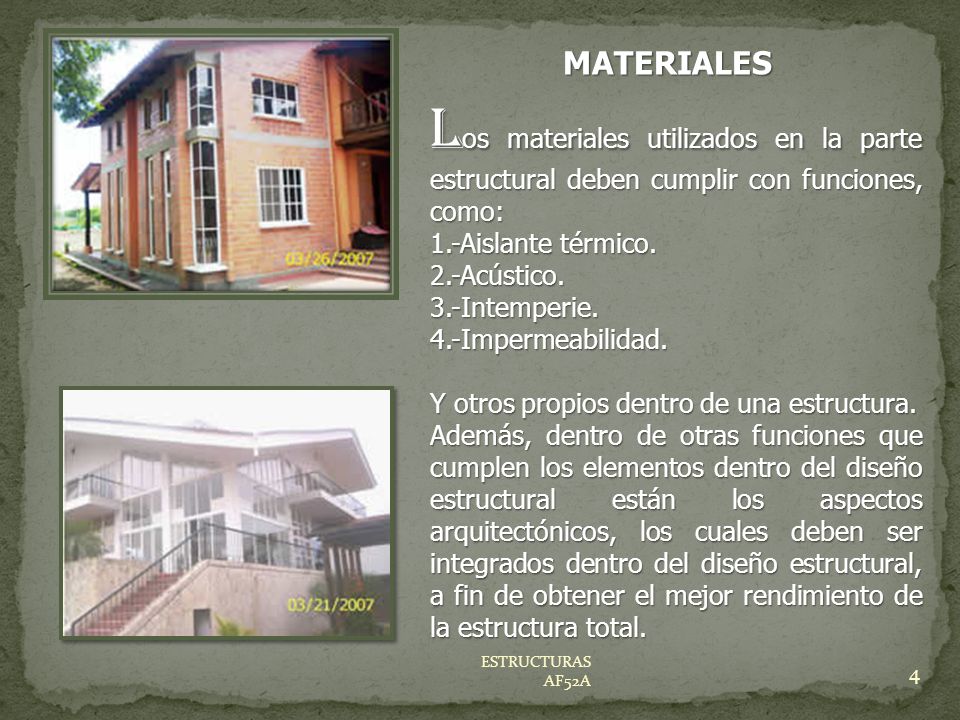

4 4 ESTRUCTURAS AF52A L os materiales utilizados en la parte estructural deben cumplir con funciones, como: 1.-Aislante térmico. 2.-Acústico.3.-Intemperie.4.-Impermeabilidad. Y otros propios dentro de una estructura. Además, dentro de otras funciones que cumplen los elementos dentro del diseño estructural están los aspectos arquitectónicos, los cuales deben ser integrados dentro del diseño estructural, a fin de obtener el mejor rendimiento de la estructura total. MATERIALES

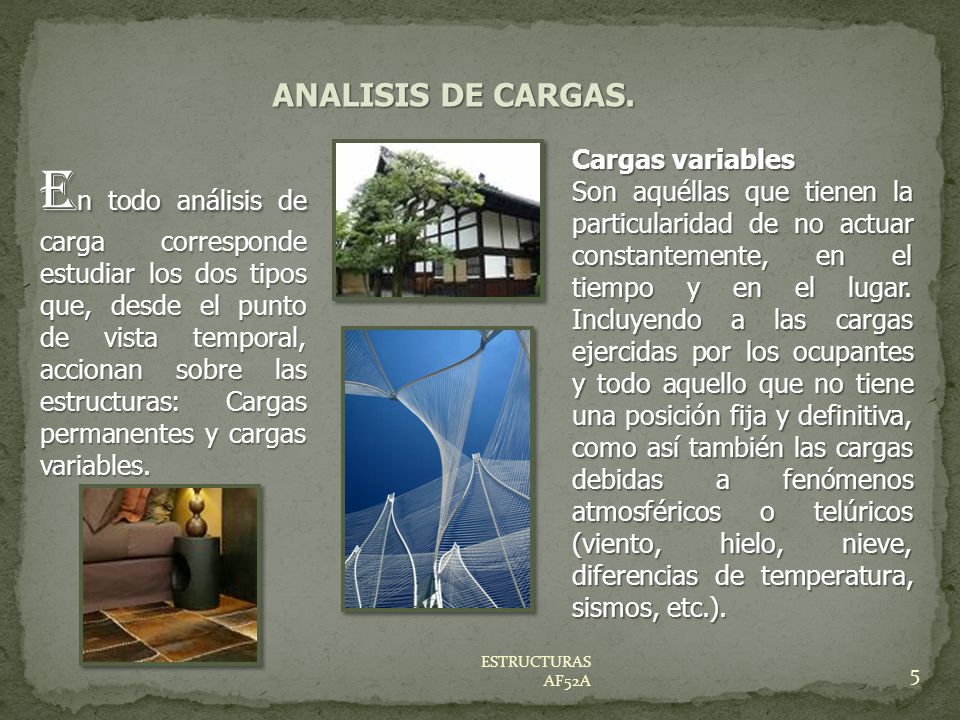

5 5 ESTRUCTURAS AF52A E n todo análisis de carga corresponde estudiar los dos tipos que, desde el punto de vista temporal, accionan sobre las estructuras: Cargas permanentes y cargas variables. ANALISIS DE CARGAS. ANALISIS DE CARGAS. Cargas variables Son aquéllas que tienen la particularidad de no actuar constantemente, en el tiempo y en el lugar. Incluyendo a las cargas ejercidas por los ocupantes y todo aquello que no tiene una posición fija y definitiva, como así también las cargas debidas a fenómenos atmosféricos o telúricos (viento, hielo, nieve, diferencias de temperatura, sismos, etc.).

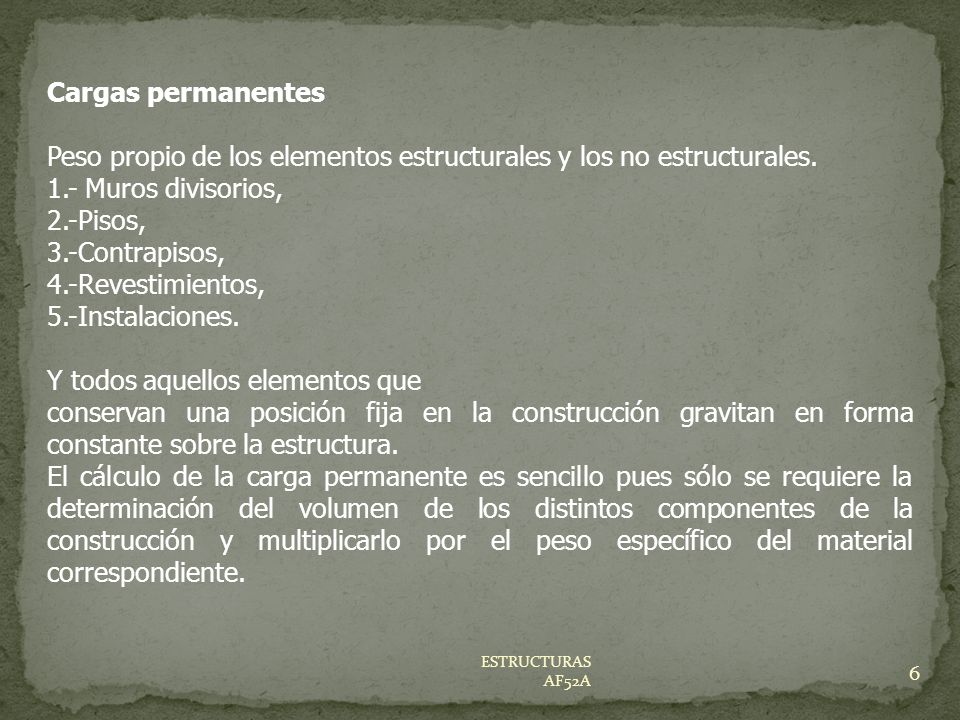

6 6 ESTRUCTURAS AF52A Cargas permanentes Peso propio de los elementos estructurales y los no estructurales. 1.- Muros divisorios, 2.-Pisos, 3.-Contrapisos, 4.-Revestimientos, 5.-Instalaciones. Y todos aquellos elementos que conservan una posición fija en la construcción gravitan en forma constante sobre la estructura. El cálculo de la carga permanente es sencillo pues sólo se requiere la determinación del volumen de los distintos componentes de la construcción y multiplicarlo por el peso específico del material correspondiente.

7 7 ESTRUCTURAS AF52A

8 8 E s un proceso que explica cómo una estructura recoge, canaliza y desvía las cargas que resultan de fuerzas externas hacia los cimientos; las cargas se inician en la cubierta y cada carga se convierte en fuerza que actúa sobre los miembros inferiores. También llamada descenso de cargas, flujo de cargas. Las cargas son llevadas a través de los elementos estructurales hasta el nivel de piso 0+0.00 a través delas columnas, trabes,rtc hasta llegar a los cimientos las cargas son distribuidas. BAJADAS DE CARGAS. BAJADAS DE CARGAS.

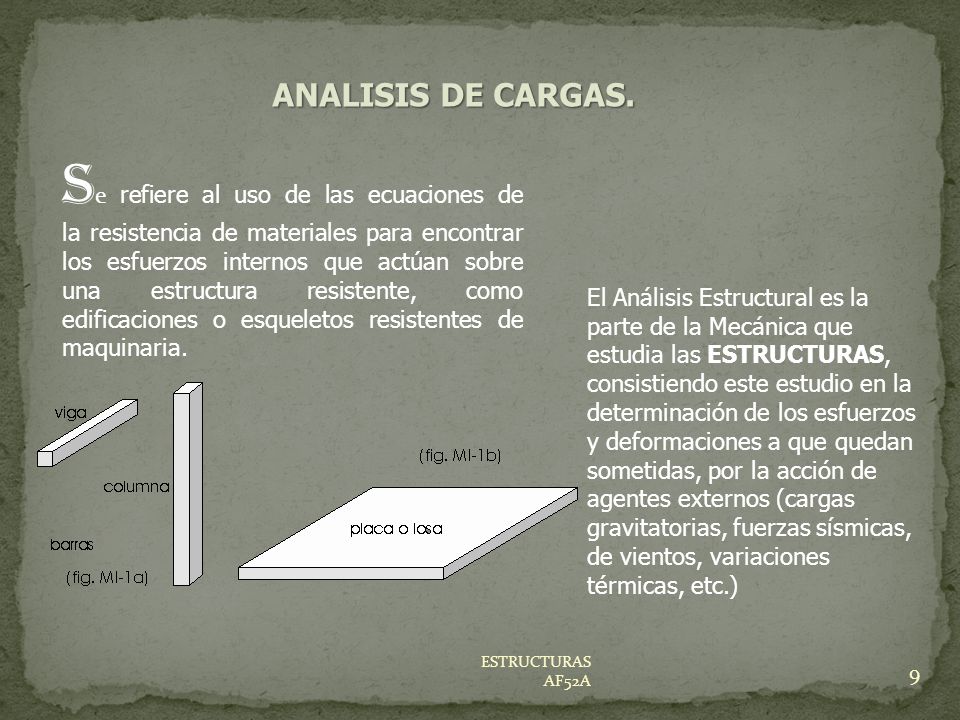

9 9 ESTRUCTURAS AF52A ANALISIS DE CARGAS. ANALISIS DE CARGAS. s e refiere al uso de las ecuaciones de la resistencia de materiales para encontrar los esfuerzos internos que actúan sobre una estructura resistente, como edificaciones o esqueletos resistentes de maquinaria. El Análisis Estructural es la parte de la Mecánica que estudia las ESTRUCTURAS, consistiendo este estudio en la determinación de los esfuerzos y deformaciones a que quedan sometidas, por la acción de agentes externos (cargas gravitatorias, fuerzas sísmicas, de vientos, variaciones térmicas, etc.)

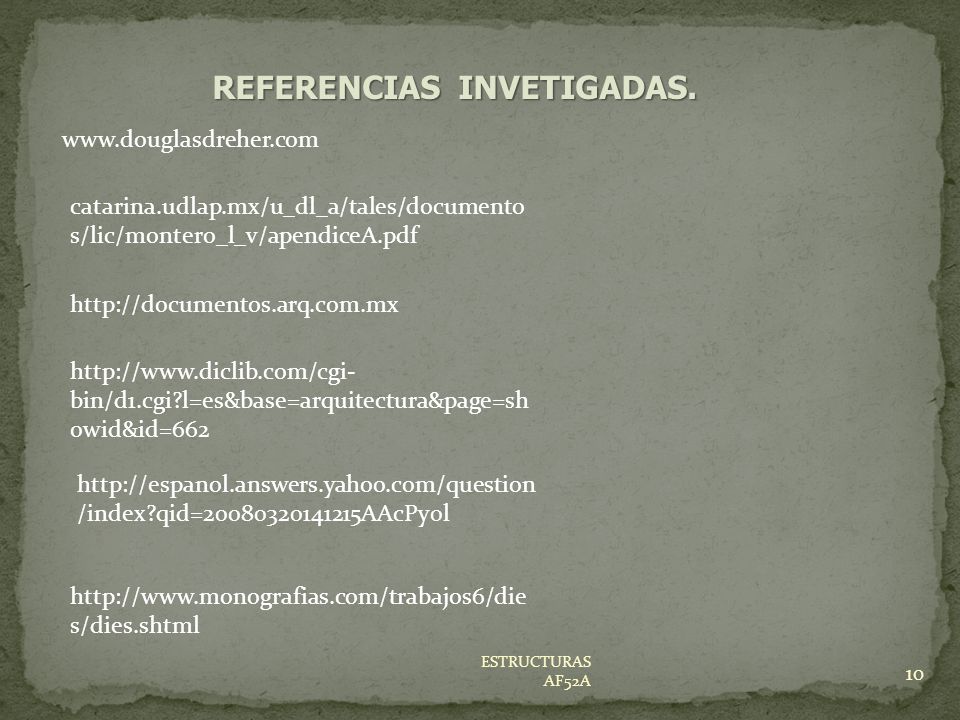

10 10 ESTRUCTURAS AF52A www.douglasdreher.com catarina.udlap.mx/u_dl_a/tales/documento s/lic/montero_l_v/apendiceA.pdf http://documentos.arq.com.mx http://www.diclib.com/cgi- bin/d1.cgi?l=es&base=arquitectura&page=sh owid&id=662 http://espanol.answers.yahoo.com/question /index?qid=20080320141215AAcPy0l http://www.monografias.com/trabajos6/die s/dies.shtml REFERENCIAS INVETIGADAS. REFERENCIAS INVETIGADAS.

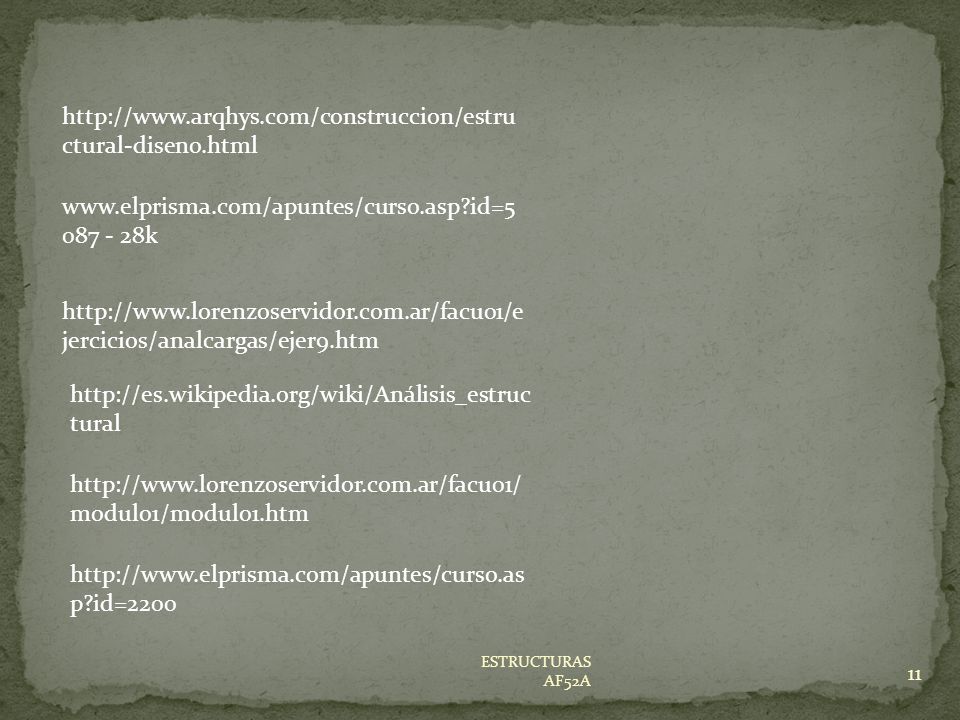

11 11 ESTRUCTURAS AF52A http://www.arqhys.com/construccion/estru ctural-diseno.html www.elprisma.com/apuntes/curso.asp?id=5 087 - 28k http://www.lorenzoservidor.com.ar/facu01/e jercicios/analcargas/ejer9.htm http://es.wikipedia.org/wiki/Análisis_estruc tural http://www.lorenzoservidor.com.ar/facu01/ modulo1/modulo1.htm http://www.elprisma.com/apuntes/curso.as p?id=2200
