DOCWin 2.1 Are you ready for a better work? Are you ready

Presentación del tema: "DOCWin 2.1 Are you ready for a better work? Are you ready"— Transcripción de la presentación:

1 DOCWin 2.1 Are you ready for a better work? Are you ready

2 Programa presentación
Características generales: ¿Que puede hacerse con DOCWin 2.1? Trabajar con DOCWin 2.1: La secuencia de trabajo Instalación: Requisitos del sistema y procedimiento de instalación Asistencia: Como contactar con ABB SACE

3 Características generales
¿Que puede hacerse con DOCWin 2.1 ?

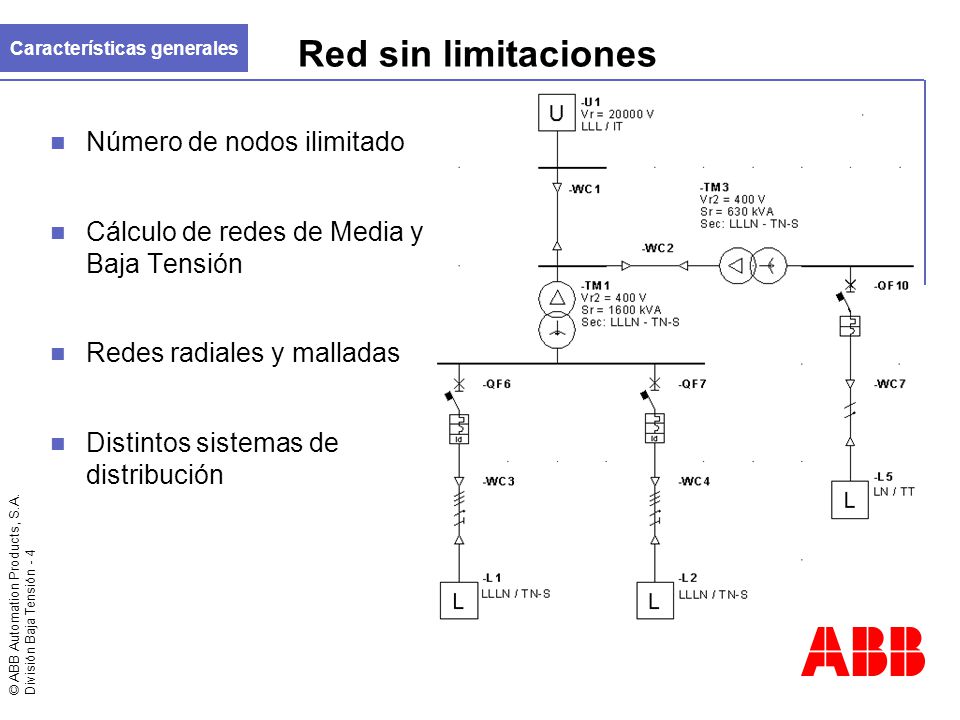

4 Características generales
Red sin limitaciones Número de nodos ilimitado Cálculo de redes de Media y Baja Tensión Redes radiales y malladas Distintos sistemas de distribución

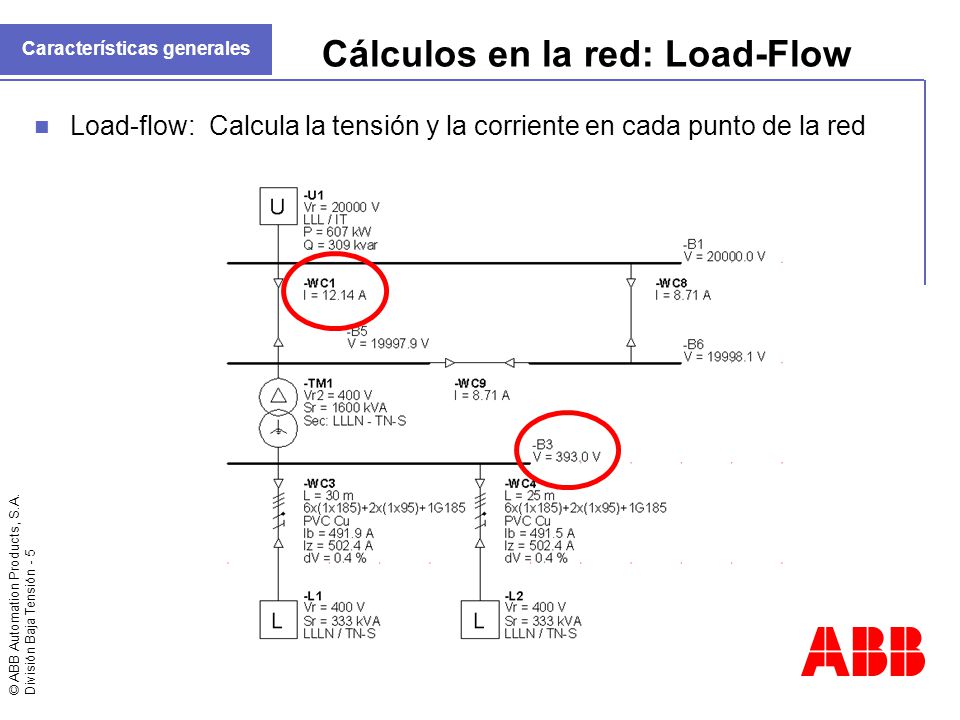

5 Cálculos en la red: Load-Flow
Características generales Cálculos en la red: Load-Flow Load-flow: Calcula la tensión y la corriente en cada punto de la red

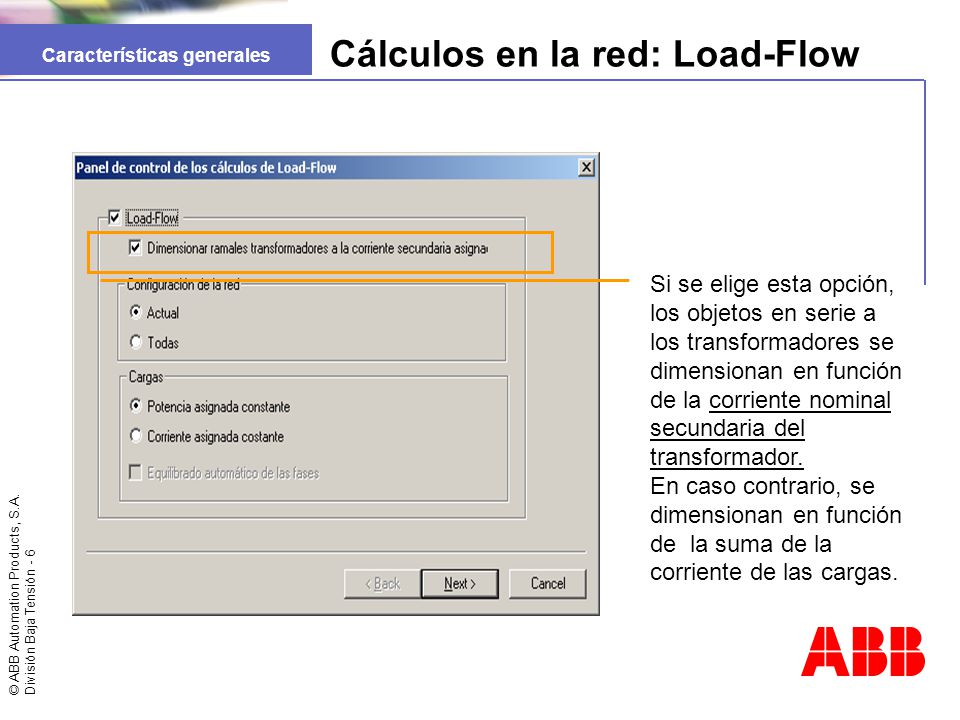

6 Cálculos en la red: Load-Flow
Características generales Cálculos en la red: Load-Flow Si se elige esta opción, los objetos en serie a los transformadores se dimensionan en función de la corriente nominal secundaria del transformador. En caso contrario, se dimensionan en función de la suma de la corriente de las cargas.

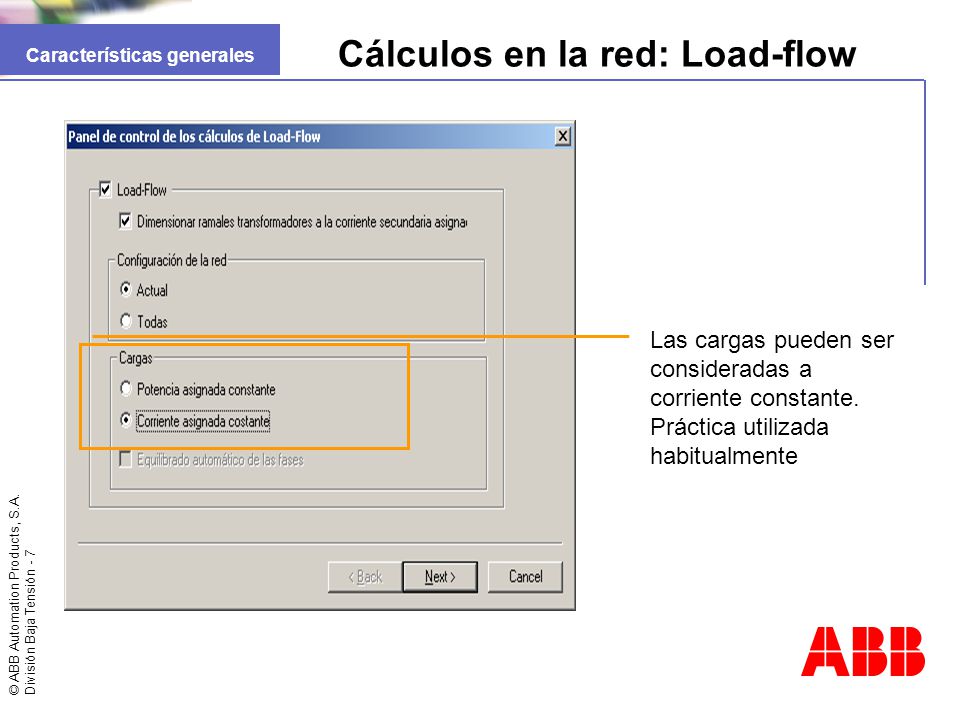

7 Cálculos en la red: Load-flow
Características generales Cálculos en la red: Load-flow Las cargas pueden ser consideradas a corriente constante. Práctica utilizada habitualmente

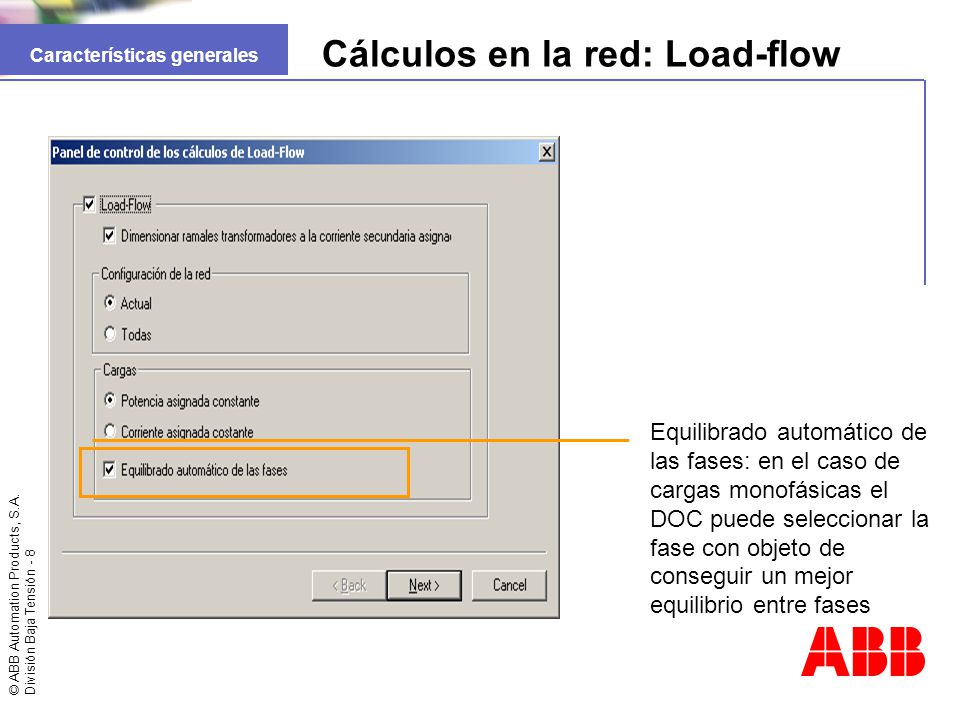

8 Cálculos en la red: Load-flow
Características generales Cálculos en la red: Load-flow Equilibrado automático de las fases: en el caso de cargas monofásicas el DOC puede seleccionar la fase con objeto de conseguir un mejor equilibrio entre fases

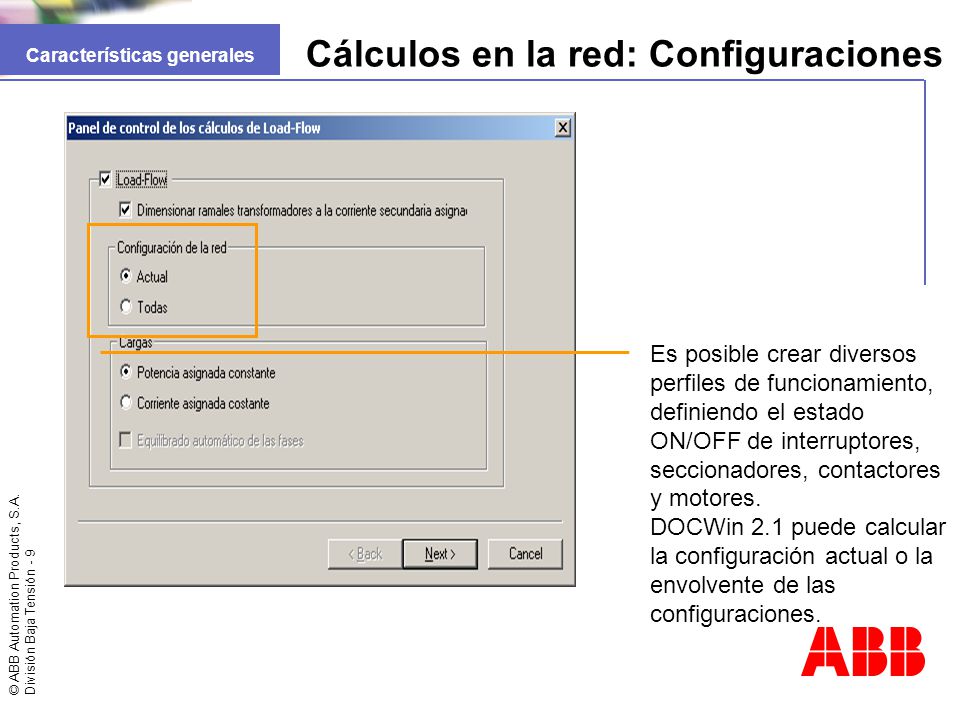

9 Cálculos en la red: Configuraciones
Características generales Cálculos en la red: Configuraciones Es posible crear diversos perfiles de funcionamiento, definiendo el estado ON/OFF de interruptores, seccionadores, contactores y motores. DOCWin 2.1 puede calcular la configuración actual o la envolvente de las configuraciones.

10 Características generales
Cálculos en la red: Configuraciones Ilimitado número de posibles configuraciones Es posible crear diversos perfiles de funcionamiento definiendo el estado ON/OFF de los interruptores

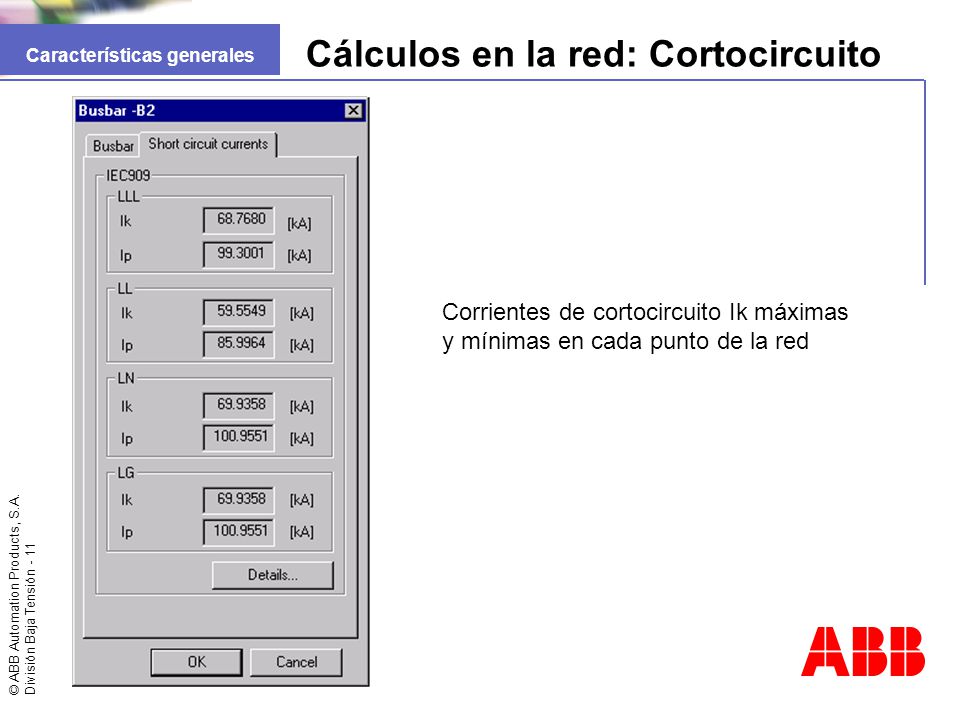

11 Cálculos en la red: Cortocircuito
Características generales Cálculos en la red: Cortocircuito Corrientes de cortocircuito Ik máximas y mínimas en cada punto de la red

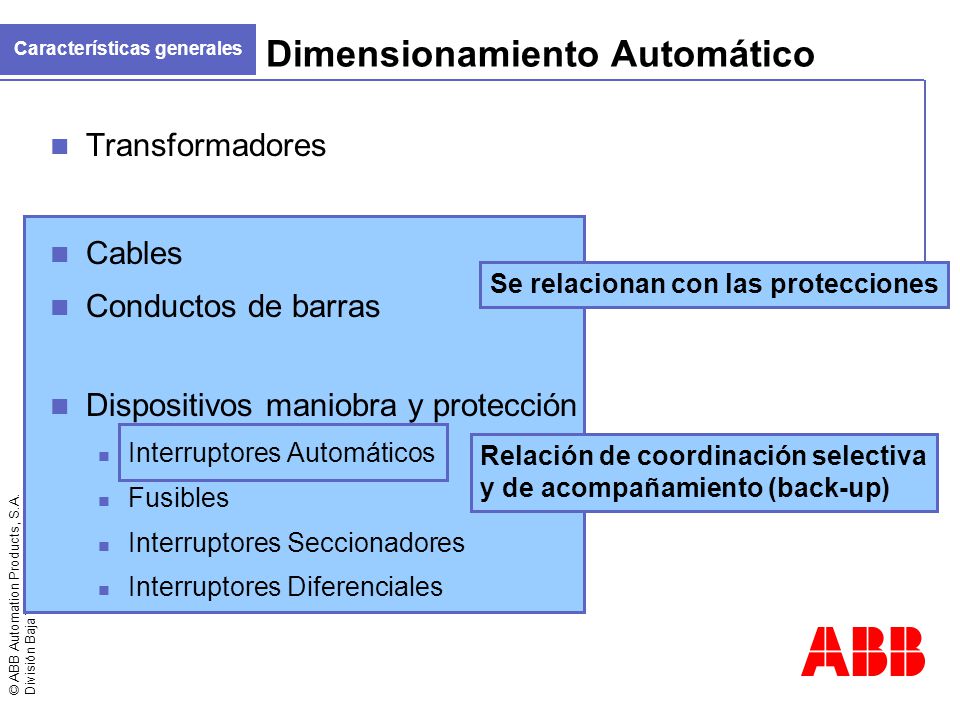

12 Dimensionamiento Automático
Características generales Dimensionamiento Automático Transformadores Cables Conductos de barras Dispositivos maniobra y protección Interruptores Automáticos Fusibles Interruptores Seccionadores Interruptores Diferenciales Se relacionan con las protecciones Relación de coordinación selectiva y de acompañamiento (back-up)

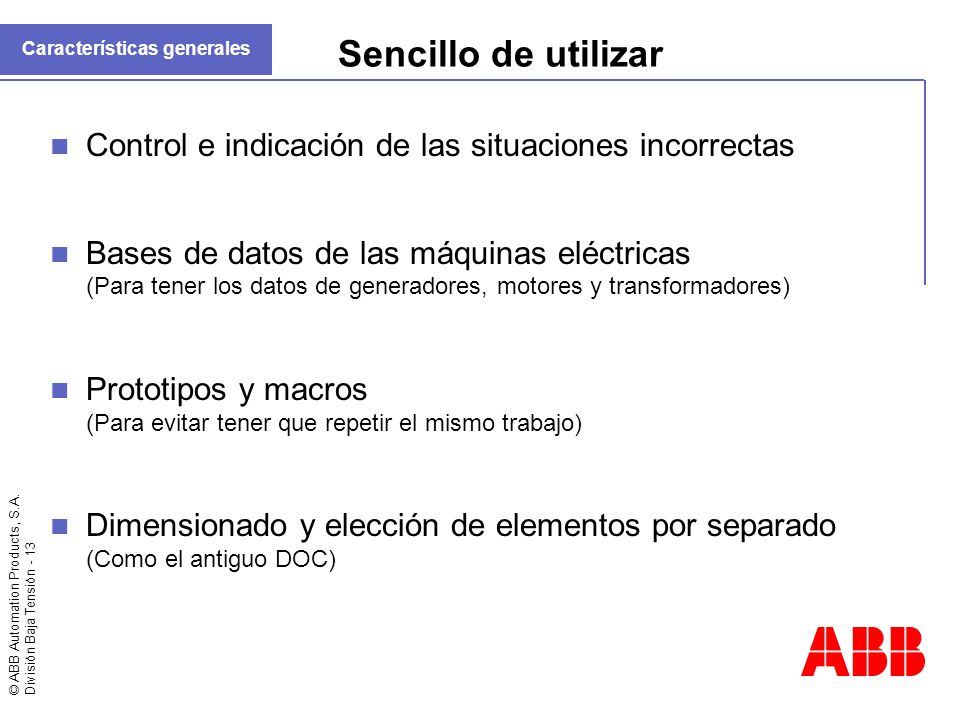

13 Características generales
Sencillo de utilizar Control e indicación de las situaciones incorrectas Bases de datos de las máquinas eléctricas (Para tener los datos de generadores, motores y transformadores) Prototipos y macros (Para evitar tener que repetir el mismo trabajo) Dimensionado y elección de elementos por separado (Como el antiguo DOC)

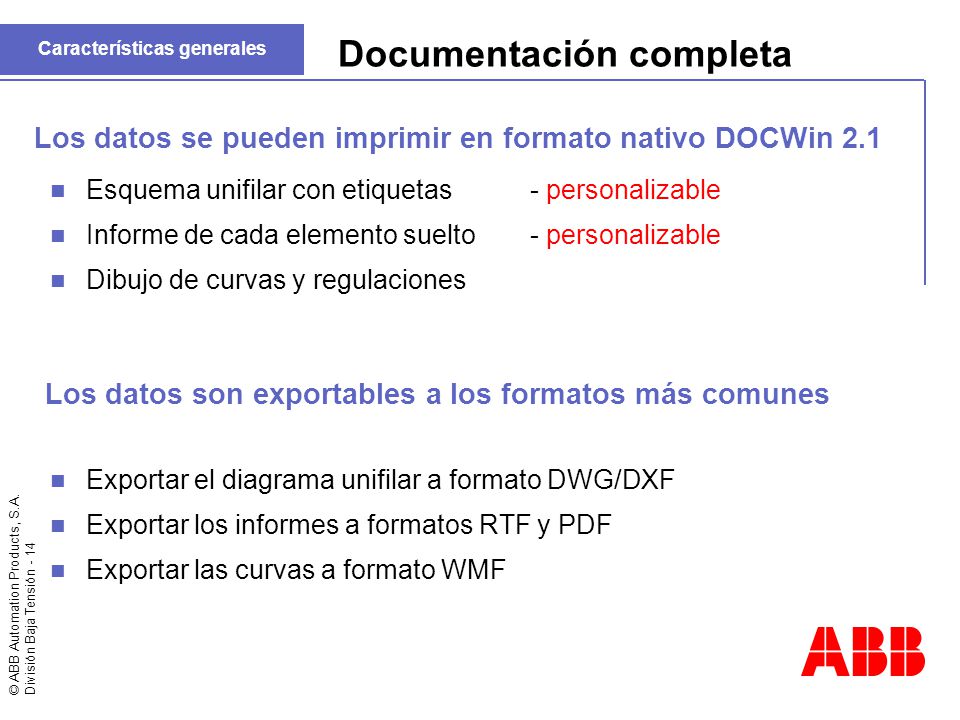

14 Documentación completa
Características generales Documentación completa Los datos se pueden imprimir en formato nativo DOCWin 2.1 Esquema unifilar con etiquetas - personalizable Informe de cada elemento suelto - personalizable Dibujo de curvas y regulaciones Los datos son exportables a los formatos más comunes Exportar el diagrama unifilar a formato DWG/DXF Exportar los informes a formatos RTF y PDF Exportar las curvas a formato WMF

15 La secuencia de trabajo
Trabajando con DOCWin 2.1 La secuencia de trabajo

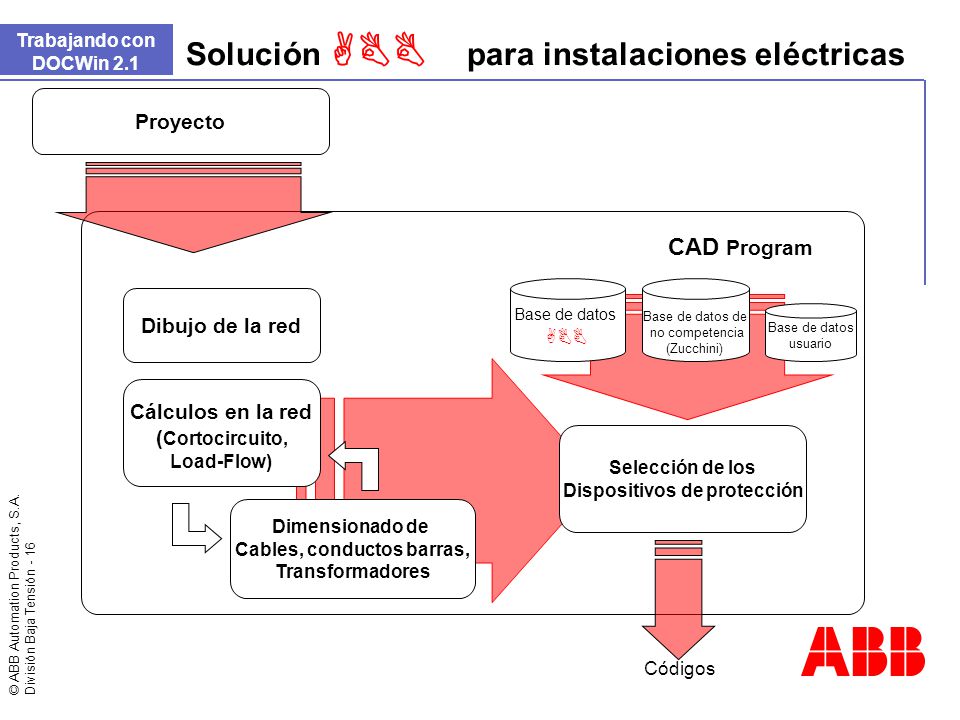

16 Solución ABB para instalaciones eléctricas
Trabajando con DOCWin 2.1 Solución ABB para instalaciones eléctricas CAD Program Cálculos en la red (Cortocircuito, Load-Flow) Dibujo de la red Dimensionado de Cables, conductos barras, Transformadores Selección de los Dispositivos de protección Base de datos ABB Base de datos de no competencia (Zucchini) usuario Códigos Proyecto

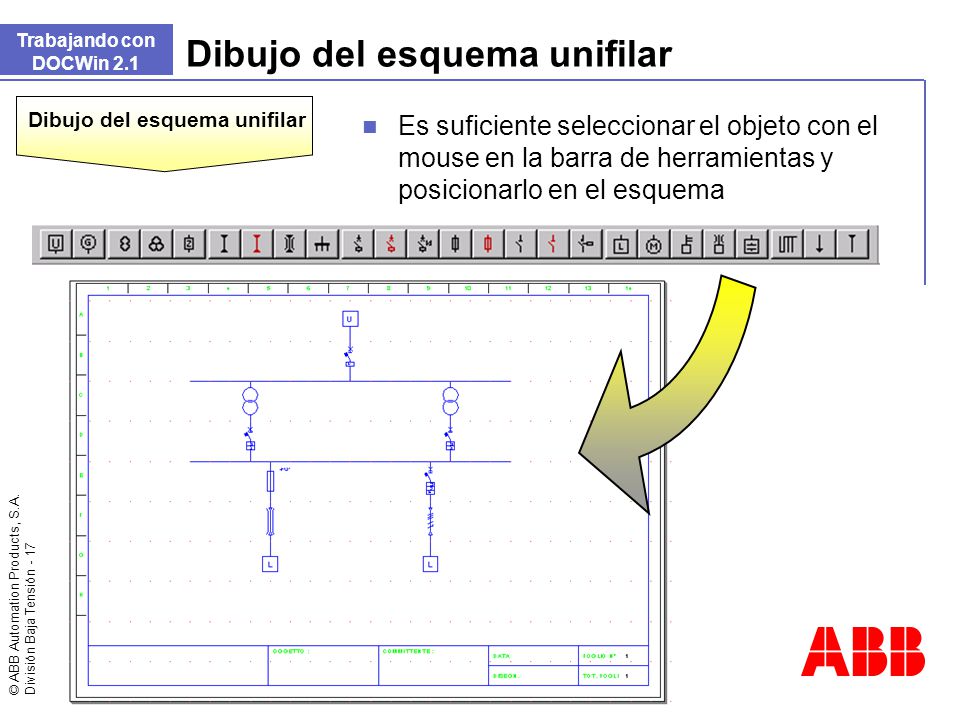

17 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Dibujo del esquema unifilar Es suficiente seleccionar el objeto con el mouse en la barra de herramientas y posicionarlo en el esquema

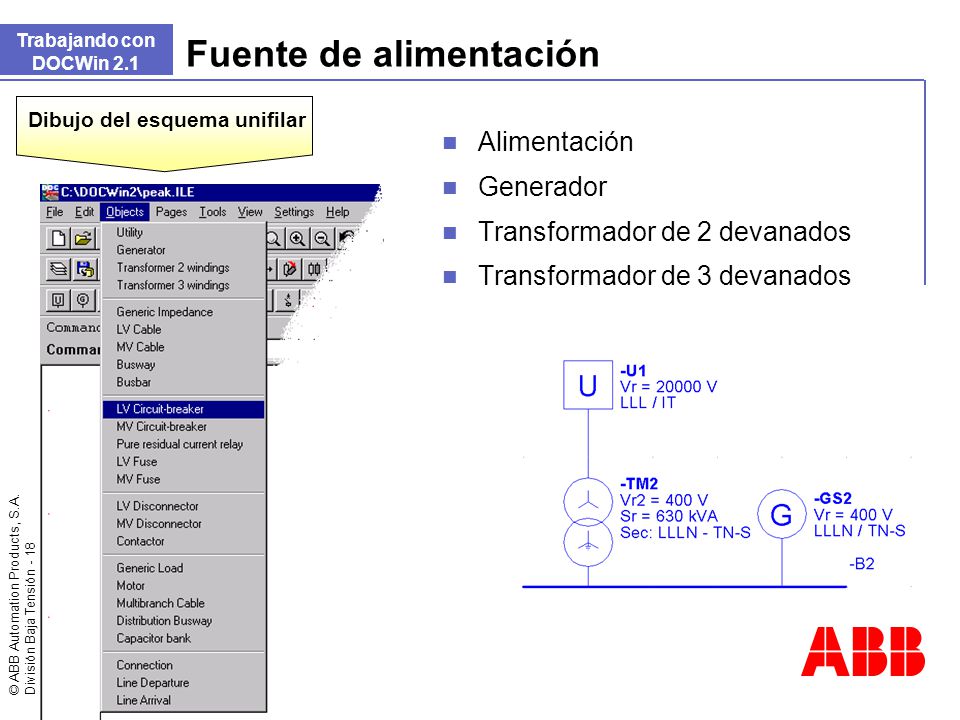

18 Fuente de alimentación
Trabajando con DOCWin 2.1 Fuente de alimentación Dibujo del esquema unifilar Alimentación Generador Transformador de 2 devanados Transformador de 3 devanados E’ necessaria la presenza di alimentazione o generatori perchè la rete possa essere alimentata Database trafi Default dei dati dell’alimentazione

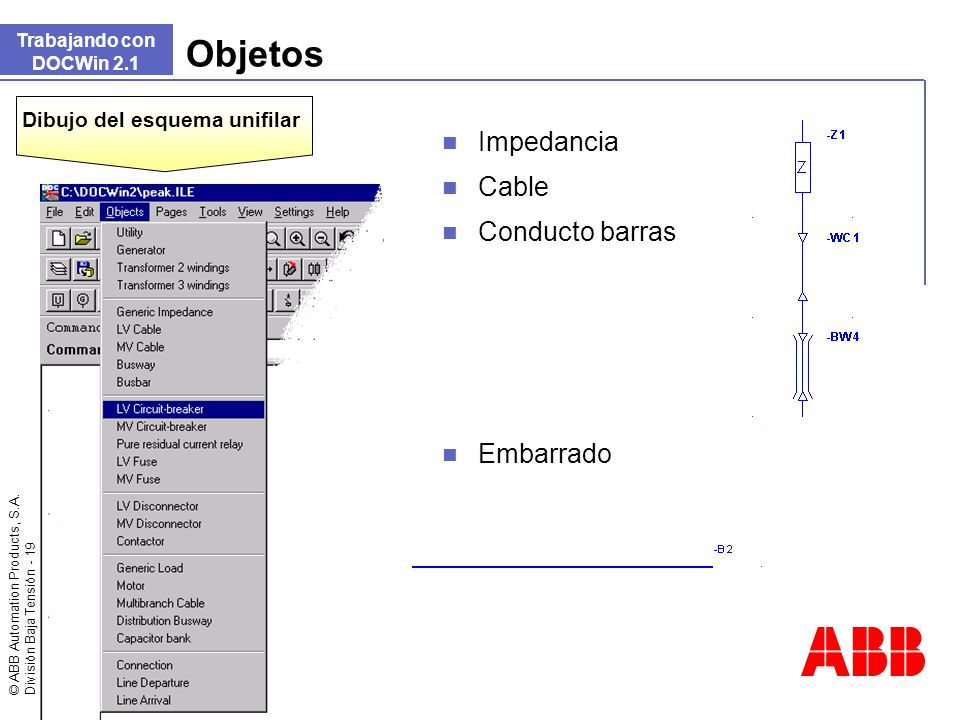

19 Objetos Impedancia Cable Conducto barras Embarrado
Trabajando con DOCWin 2.1 Objetos Dibujo del esquema unifilar Impedancia Cable Conducto barras Embarrado per rappresentare qualsiasi elemento non meglio specificato ma dotato di impedenza

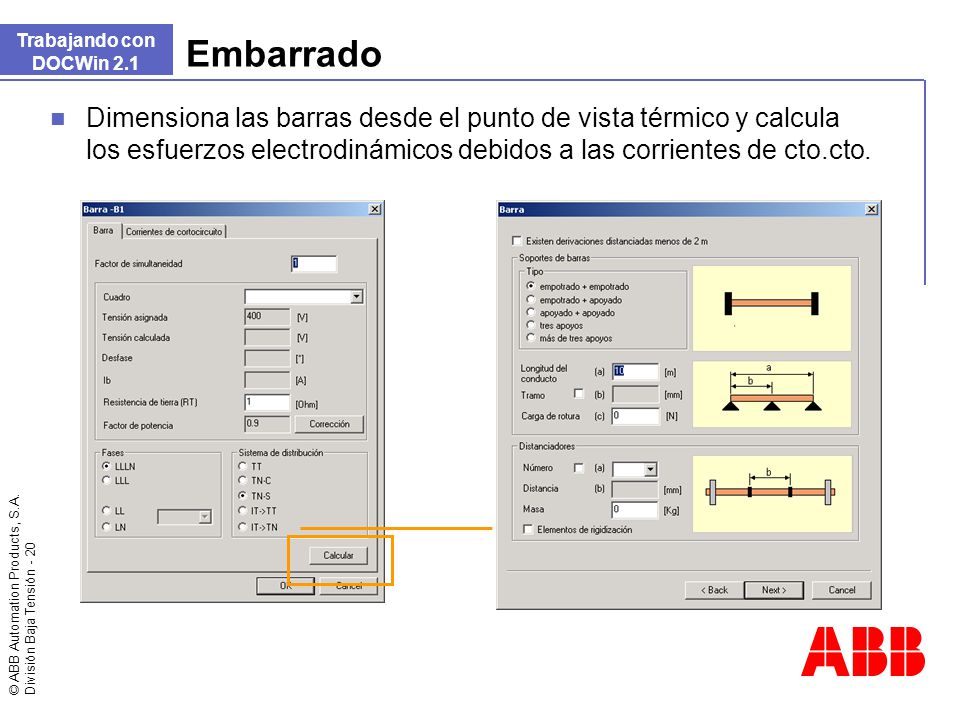

20 Trabajando con DOCWin 2.1 Embarrado Dimensiona las barras desde el punto de vista térmico y calcula los esfuerzos electrodinámicos debidos a las corrientes de cto.cto. per rappresentare qualsiasi elemento non meglio specificato ma dotato di impedenza

21 Cables BT Selección cable Método de instalación
Trabajando con DOCWin 2.1 Cables BT Selección cable Método de instalación

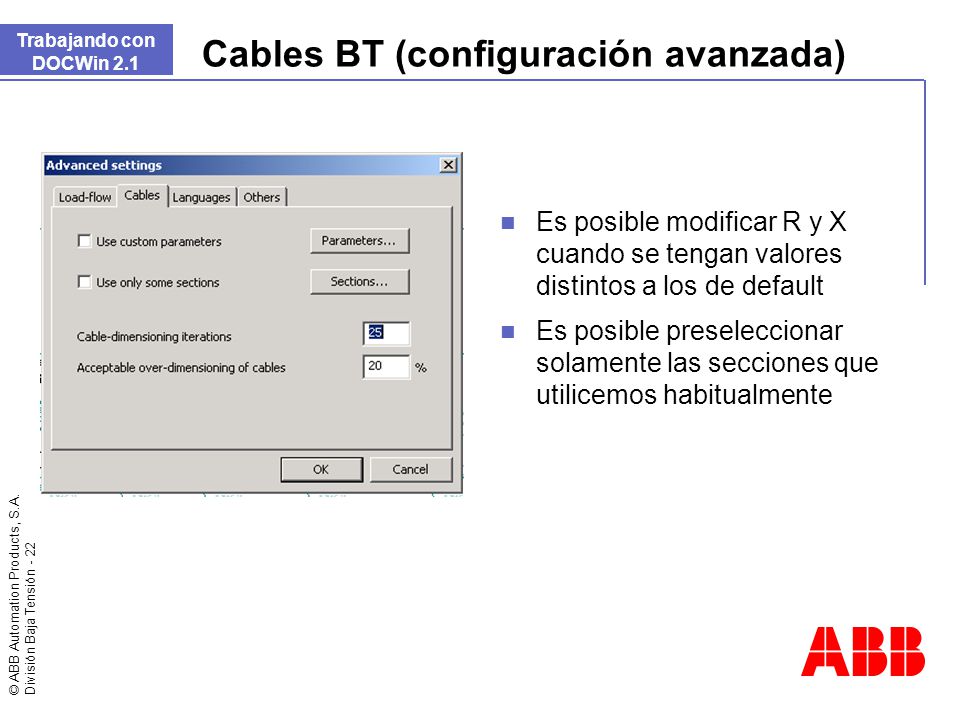

22 Cables BT (configuración avanzada)
Trabajando con DOCWin 2.1 Cables BT (configuración avanzada) Es posible modificar R y X cuando se tengan valores distintos a los de default Es posible preseleccionar solamente las secciones que utilicemos habitualmente

23 Dispositivos de protección
Trabajando con DOCWin 2.1 Dispositivos de protección Dibujo del esquema unifilar Interruptor automático Interruptor diferencial Fusible Tutta la produzione ABB SACE: aperti, scatolati, modulari scelta dei terminali declassamento in funzione della temperatura

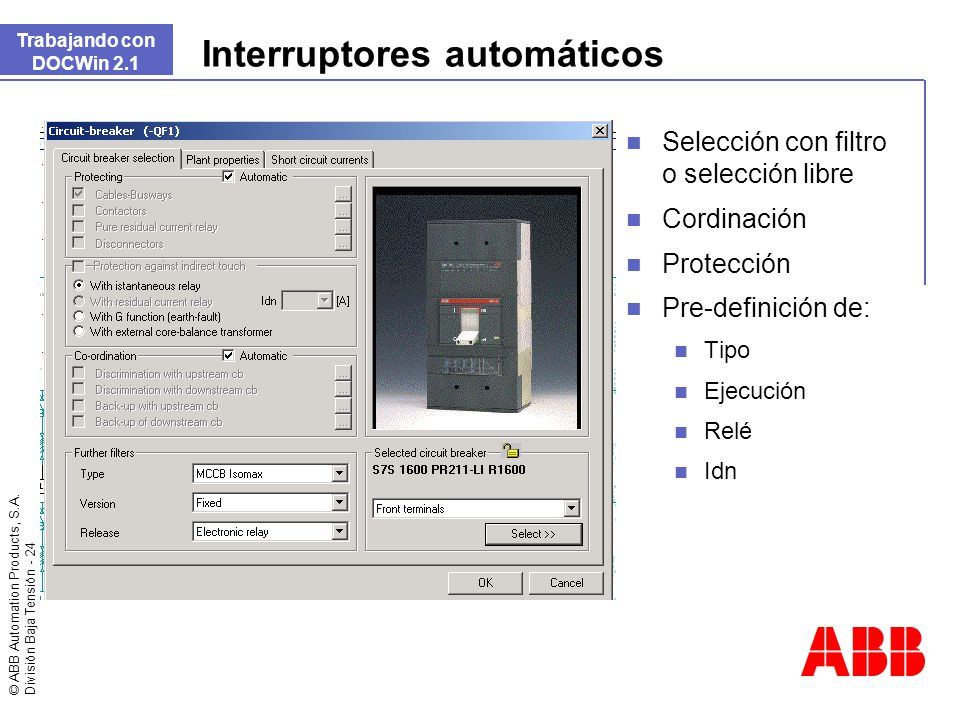

24 Interruptores automáticos
Trabajando con DOCWin 2.1 Interruptores automáticos Selección con filtro o selección libre Cordinación Protección Pre-definición de: Tipo Ejecución Relé Idn

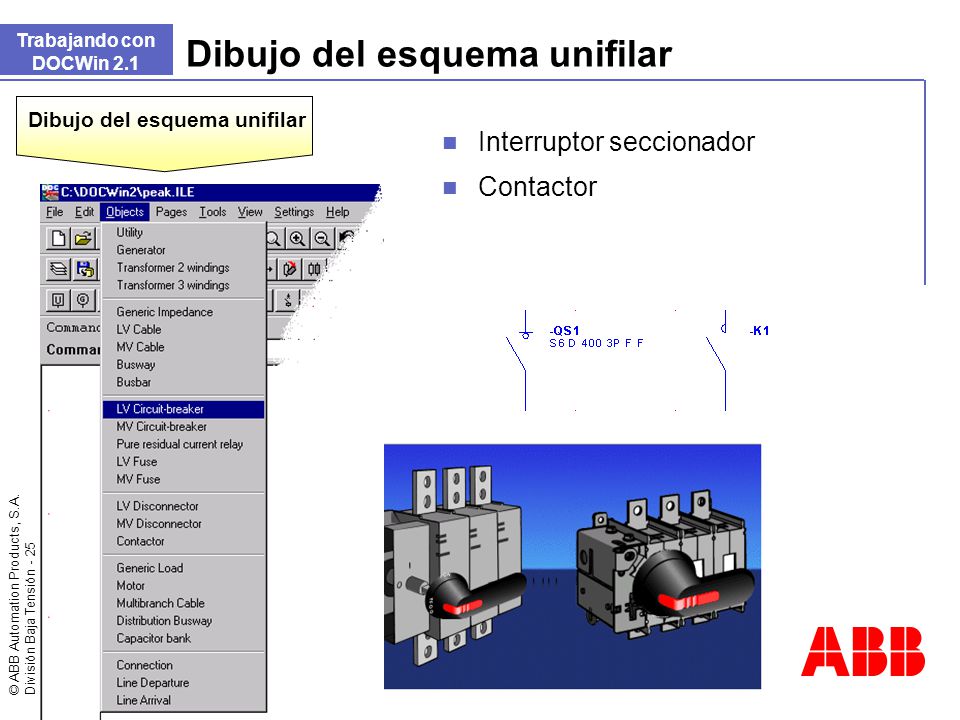

25 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Dibujo del esquema unifilar Interruptor seccionador Contactor Sezionatori derivati da interruttori aperti e scatolati Sezionatori serie OT e OETL

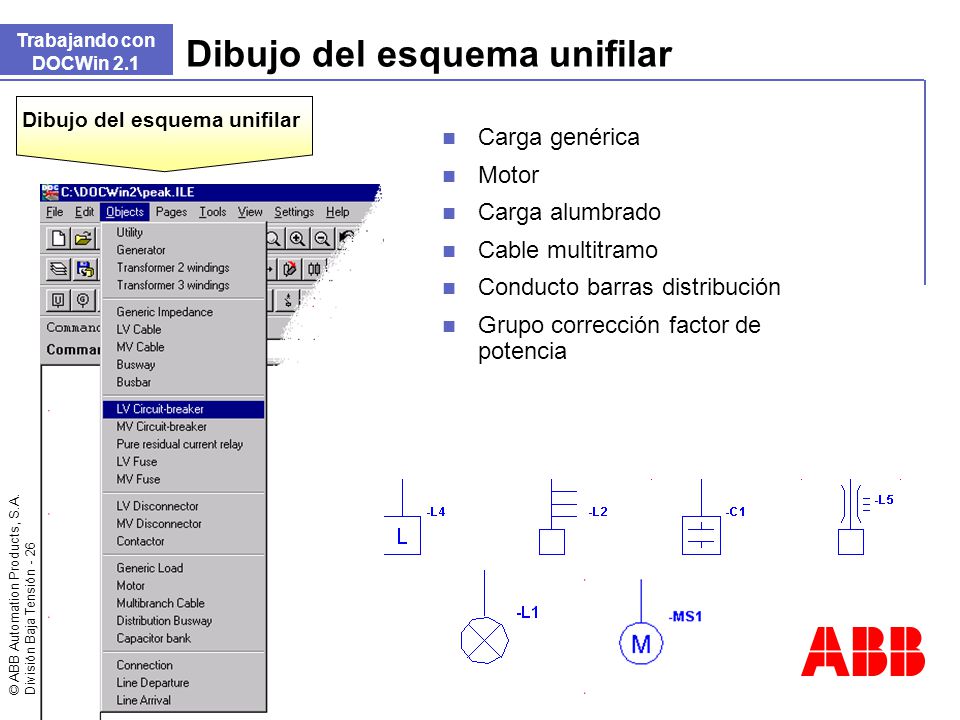

26 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Dibujo del esquema unifilar Carga genérica Motor Carga alumbrado Cable multitramo Conducto barras distribución Grupo corrección factor de potencia E’ necessaria la presenza di almeno un carico di qualsiasi tipo

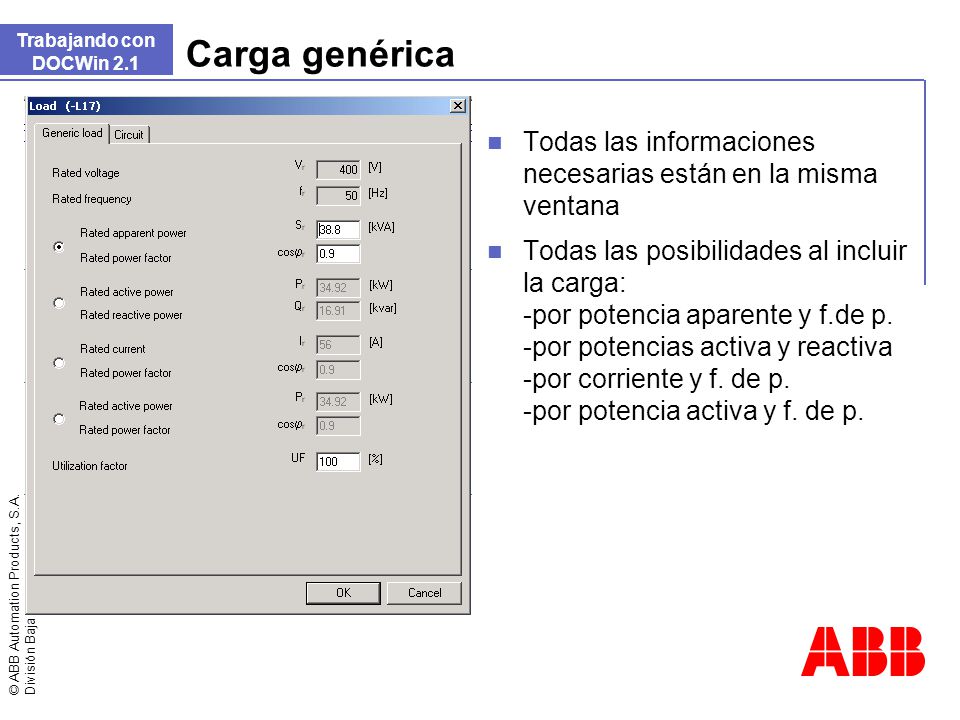

27 Trabajando con DOCWin 2.1 Carga genérica Todas las informaciones necesarias están en la misma ventana Todas las posibilidades al incluir la carga: -por potencia aparente y f.de p. -por potencias activa y reactiva -por corriente y f. de p. -por potencia activa y f. de p.

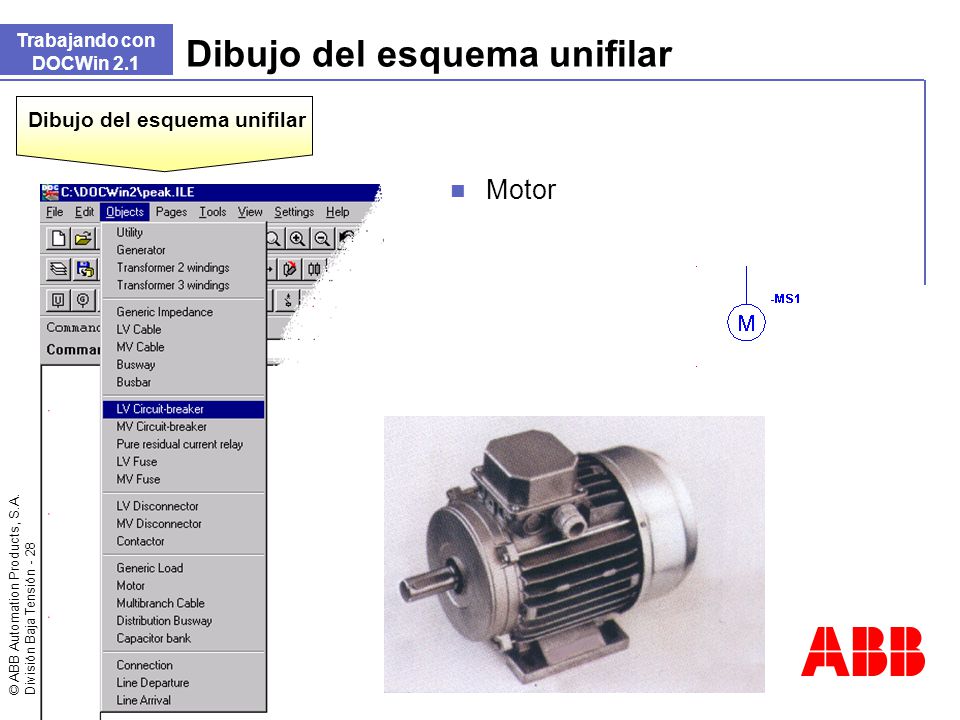

28 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Dibujo del esquema unifilar Motor

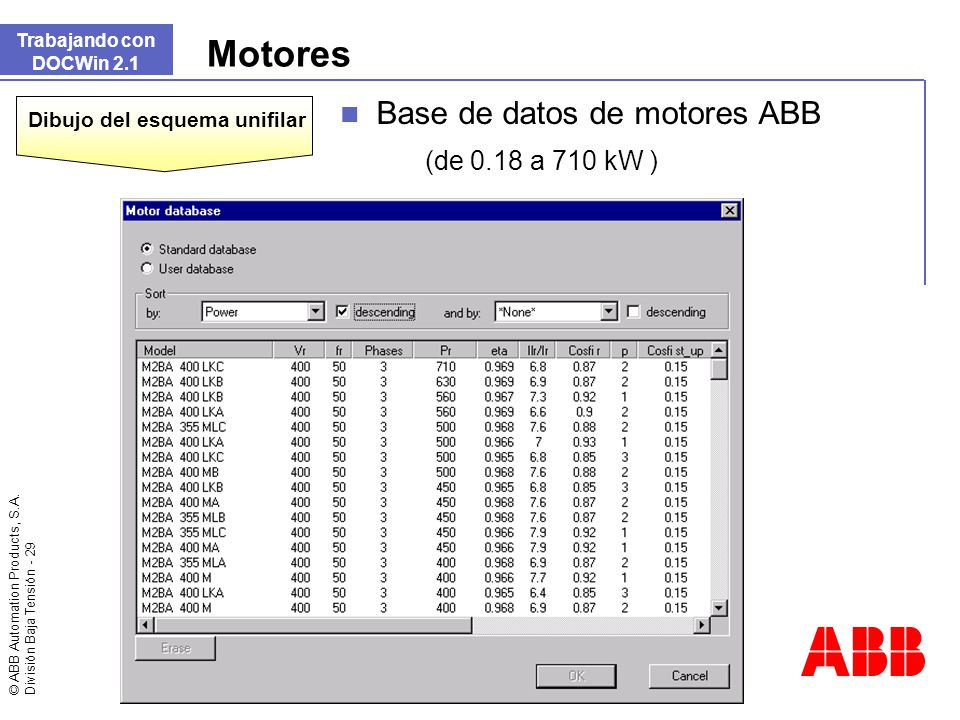

29 Motores Base de datos de motores ABB (de 0.18 a 710 kW )
Trabajando con DOCWin 2.1 Motores Base de datos de motores ABB (de 0.18 a 710 kW ) Dibujo del esquema unifilar

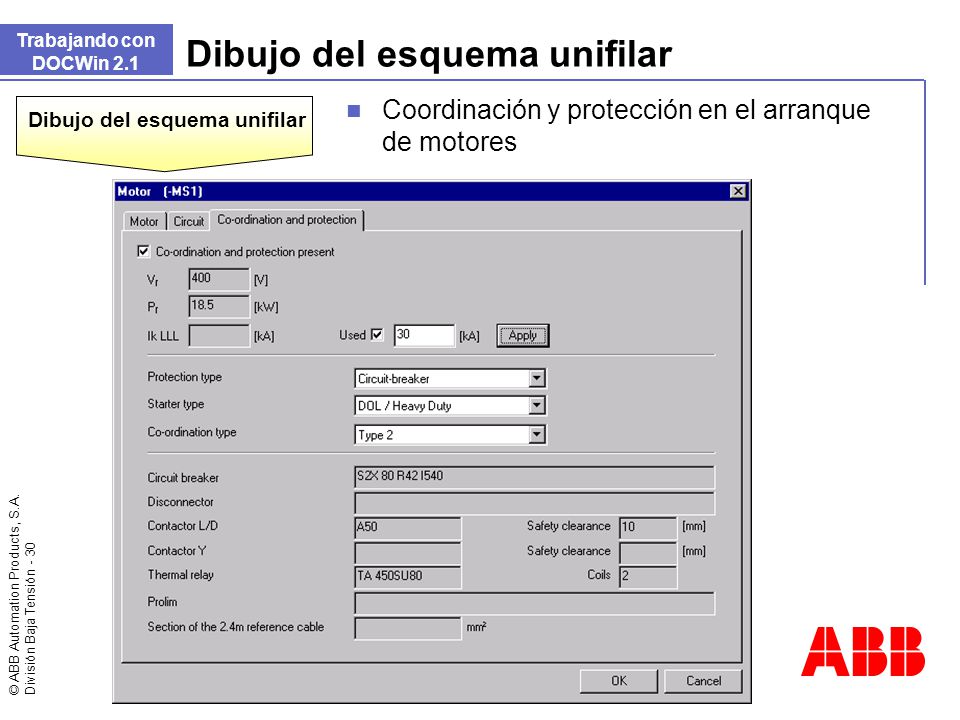

30 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Coordinación y protección en el arranque de motores Dibujo del esquema unifilar

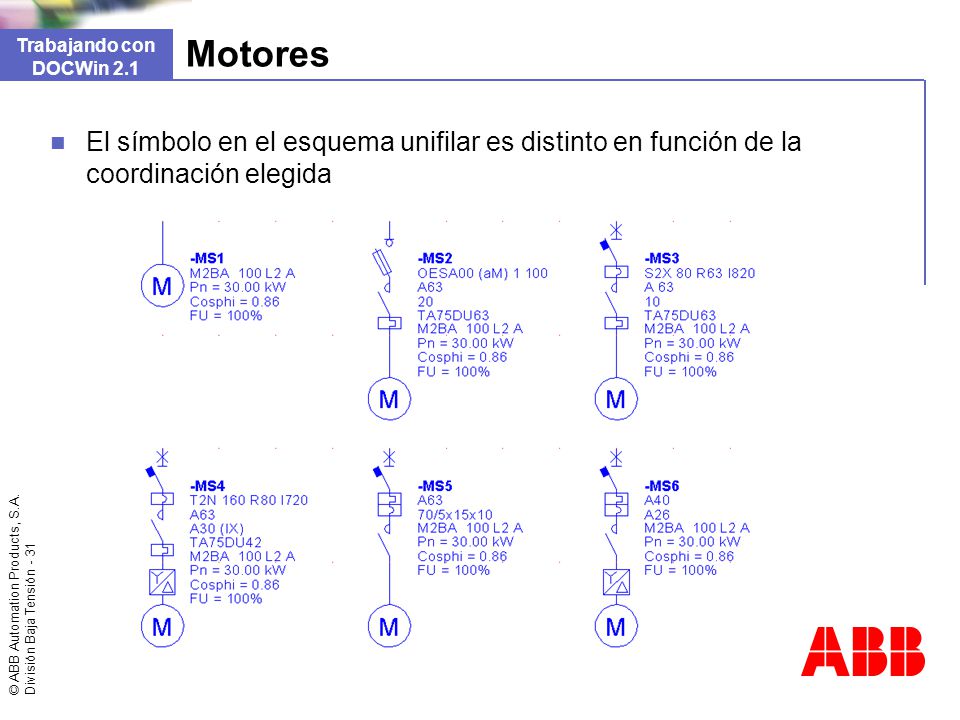

31 Trabajando con DOCWin 2.1 Motores El símbolo en el esquema unifilar es distinto en función de la coordinación elegida

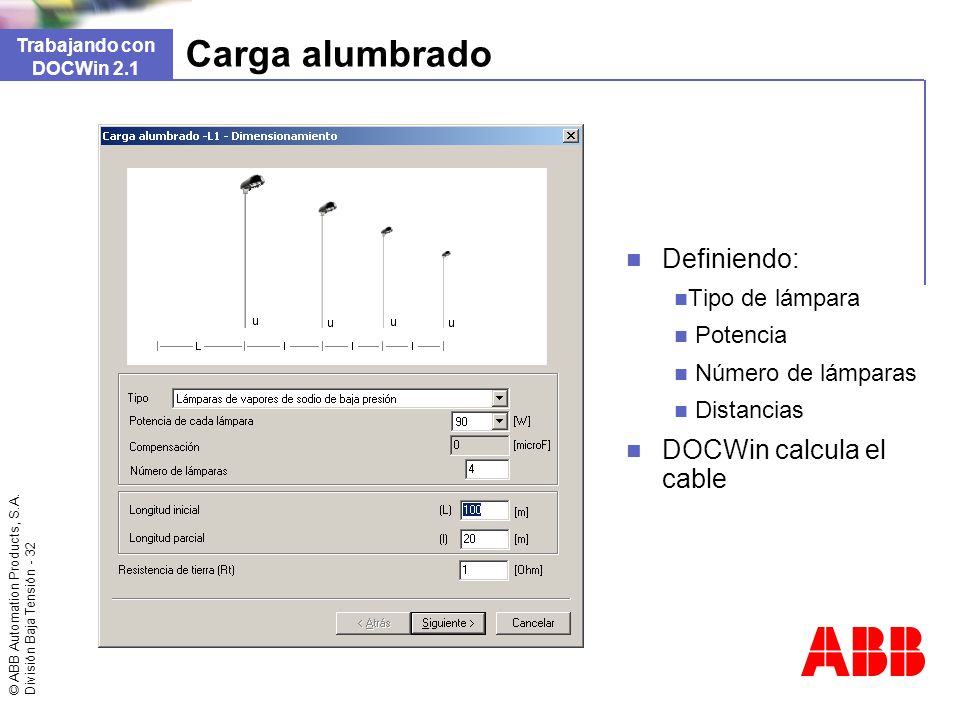

32 Carga alumbrado Definiendo: DOCWin calcula el cable Tipo de lámpara
Trabajando con DOCWin 2.1 Carga alumbrado Definiendo: Tipo de lámpara Potencia Número de lámparas Distancias DOCWin calcula el cable

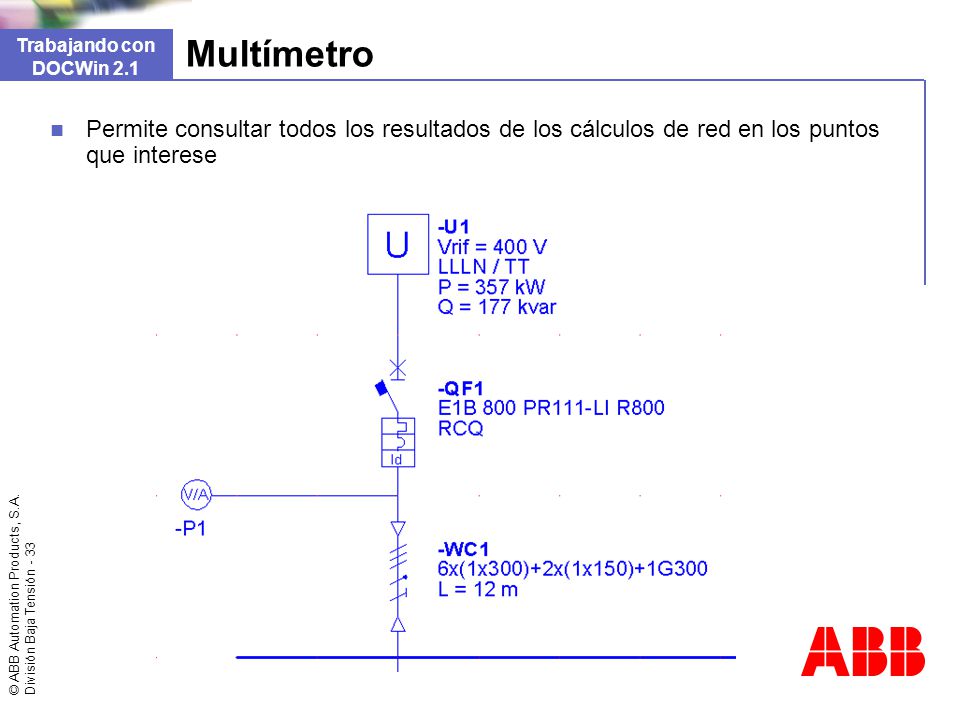

33 Trabajando con DOCWin 2.1 Multímetro Permite consultar todos los resultados de los cálculos de red en los puntos que interese

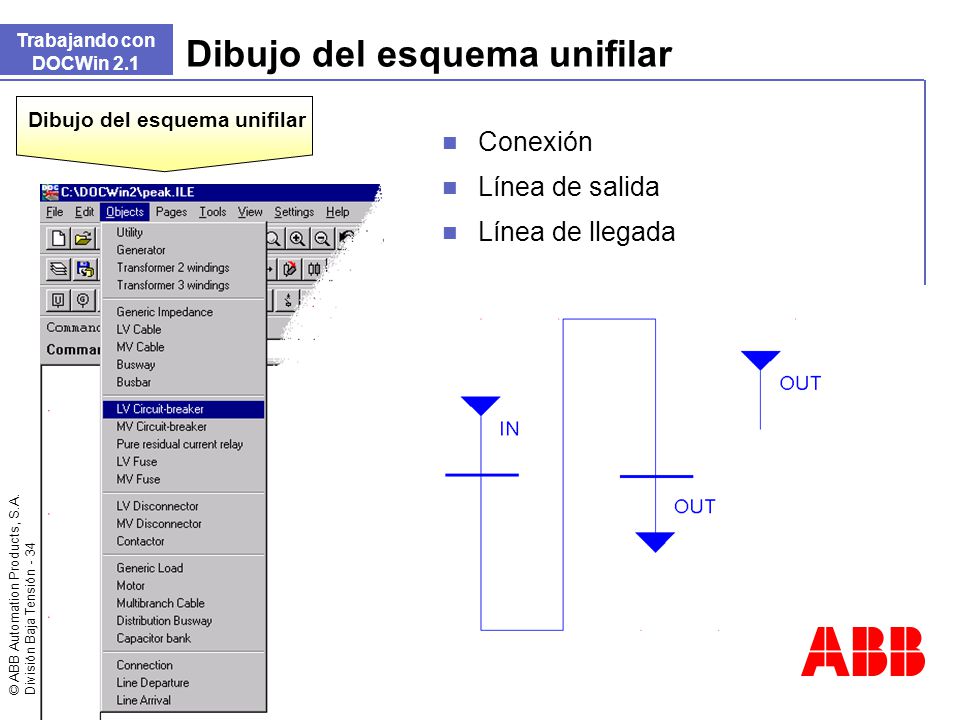

34 Dibujo del esquema unifilar
Trabajando con DOCWin 2.1 Dibujo del esquema unifilar Dibujo del esquema unifilar Conexión Línea de salida Línea de llegada Quando la spaziatura della griglia non è sufficiente Per realizzare rimandi a pagine successive

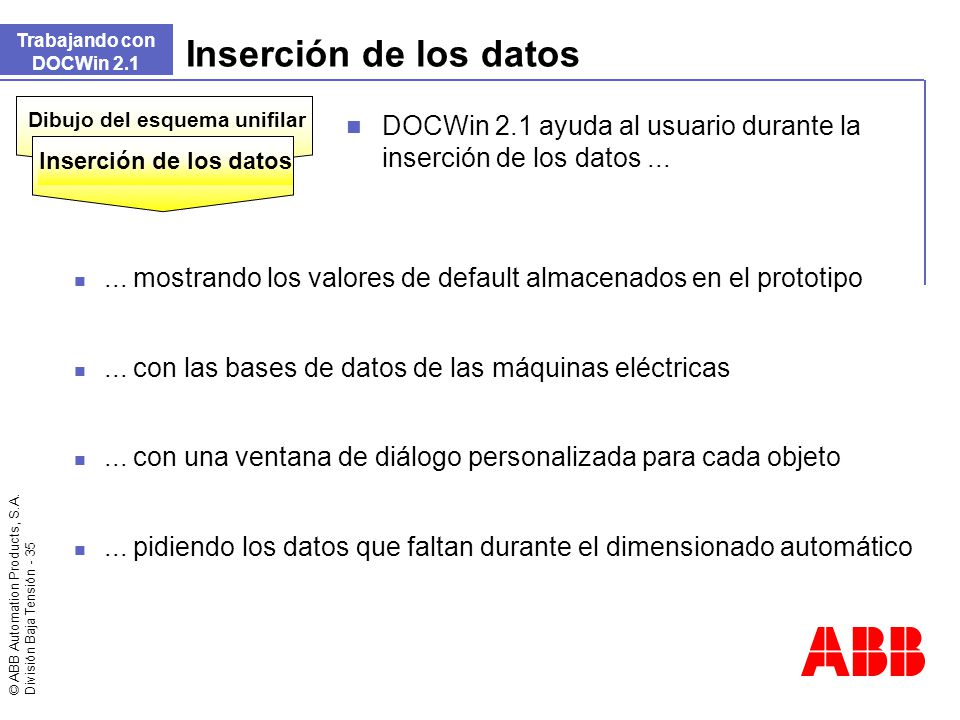

35 Trabajando con DOCWin 2.1 Inserción de los datos Dibujo del esquema unifilar DOCWin 2.1 ayuda al usuario durante la inserción de los datos ... Inserción de los datos ... mostrando los valores de default almacenados en el prototipo ... con las bases de datos de las máquinas eléctricas ... con una ventana de diálogo personalizada para cada objeto ... pidiendo los datos que faltan durante el dimensionado automático

36 Dimensionamiento automático

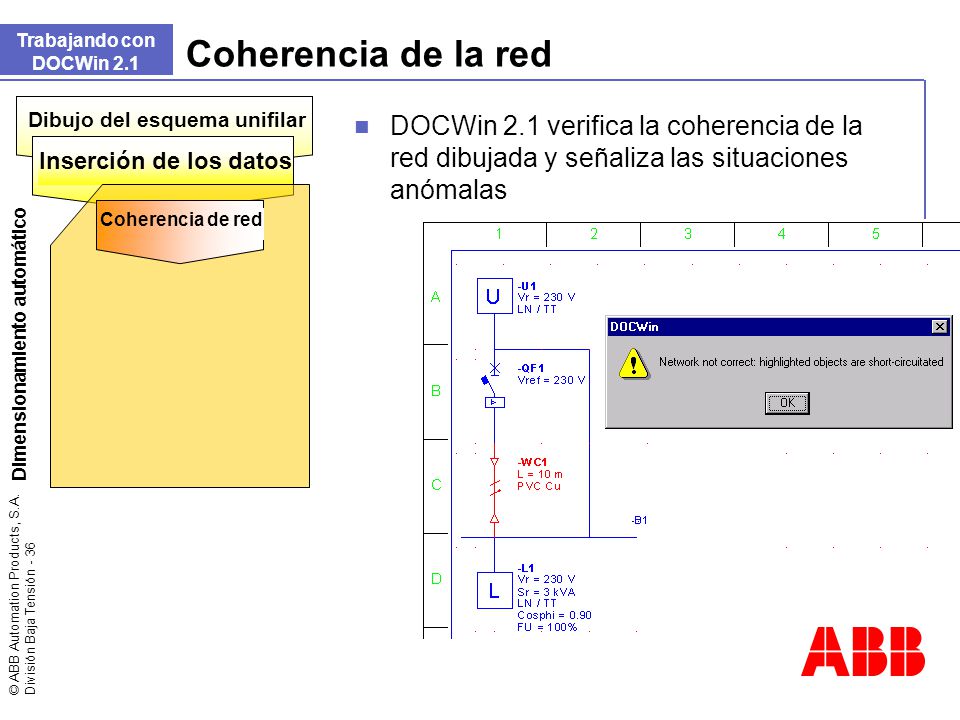

Trabajando con DOCWin 2.1 Coherencia de la red Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red DOCWin 2.1 verifica la coherencia de la red dibujada y señaliza las situaciones anómalas

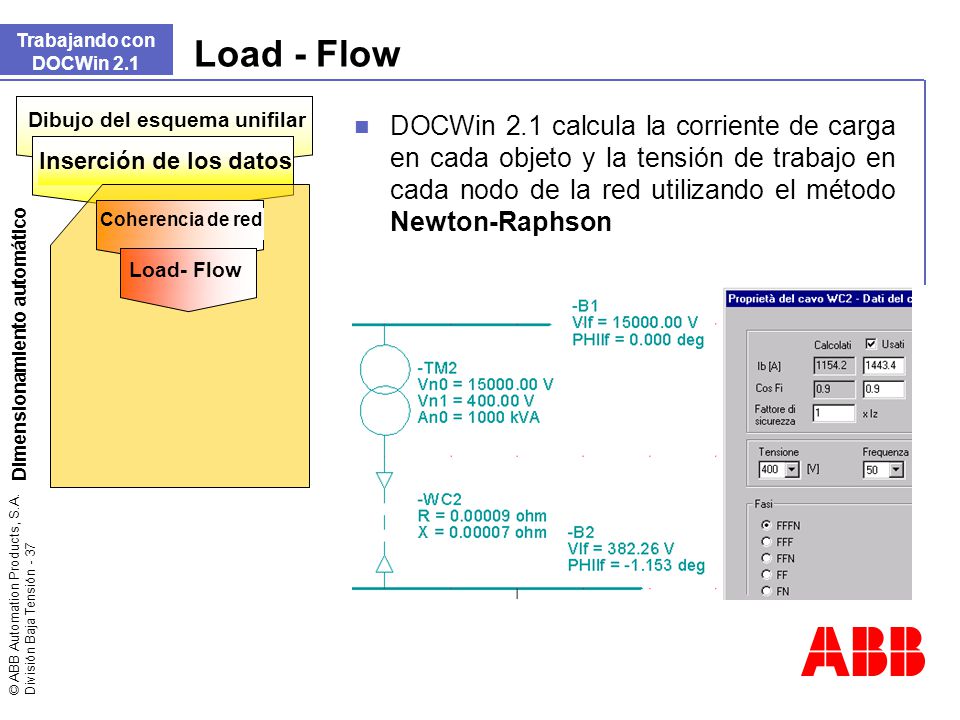

37 Dimensionamiento automático
Trabajando con DOCWin 2.1 Load - Flow Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow DOCWin 2.1 calcula la corriente de carga en cada objeto y la tensión de trabajo en cada nodo de la red utilizando el método Newton-Raphson - Dopo il primo calcolo di LF agire sulle prese del trafo e bloccarlo !

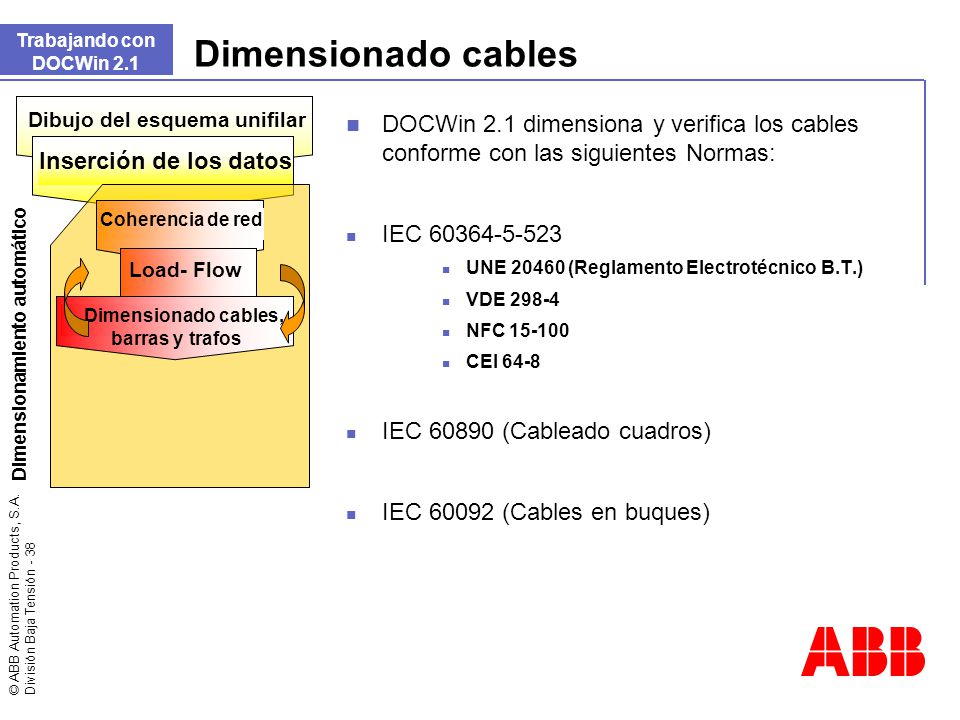

38 Dimensionamiento automático Dimensionado cables, barras y trafos
Trabajando con DOCWin 2.1 Dimensionado cables Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos DOCWin 2.1 dimensiona y verifica los cables conforme con las siguientes Normas: IEC UNE (Reglamento Electrotécnico B.T.) VDE 298-4 NFC CEI 64-8 IEC (Cableado cuadros) IEC (Cables en buques)

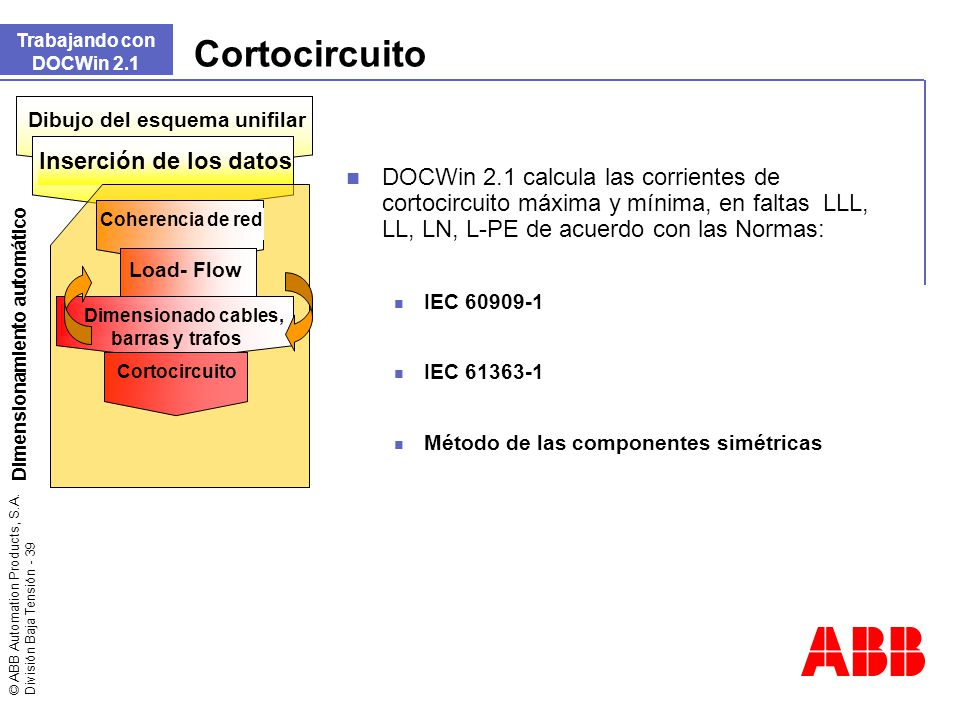

39 Dimensionamiento automático Dimensionado cables, barras y trafos
Trabajando con DOCWin 2.1 Cortocircuito Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito DOCWin 2.1 calcula las corrientes de cortocircuito máxima y mínima, en faltas LLL, LL, LN, L-PE de acuerdo con las Normas: IEC IEC Método de las componentes simétricas

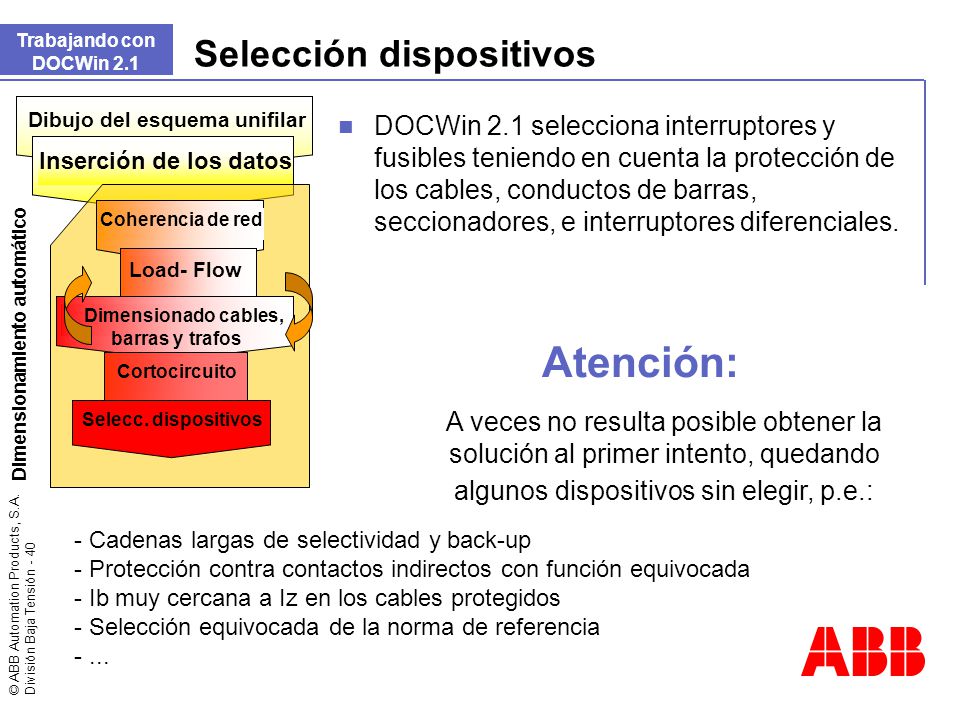

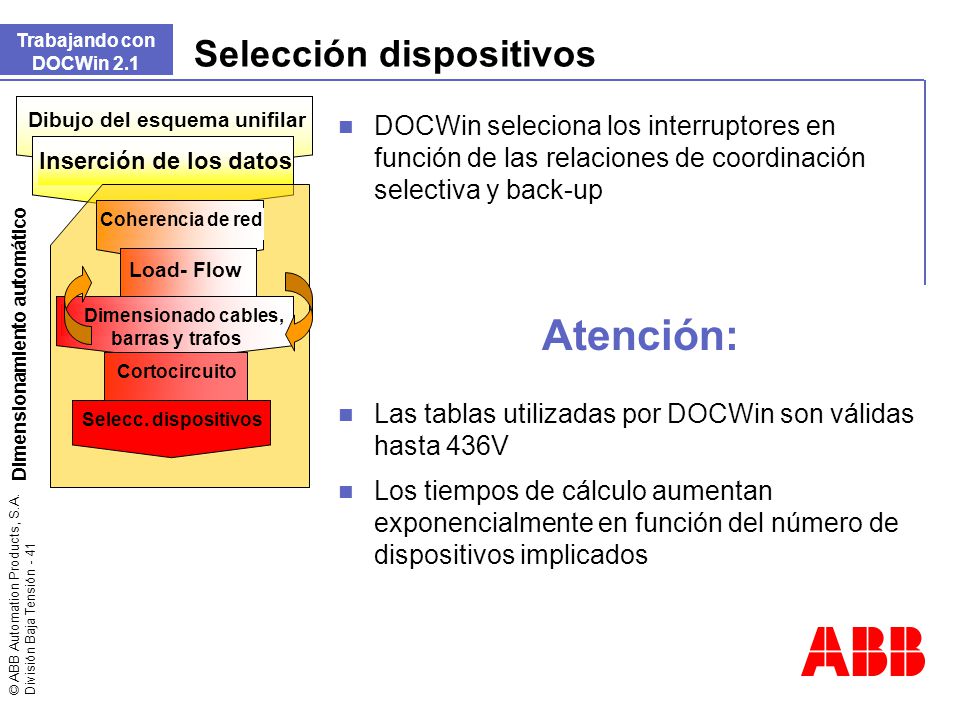

40 Selección dispositivos
Trabajando con DOCWin 2.1 Selección dispositivos Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos DOCWin 2.1 selecciona interruptores y fusibles teniendo en cuenta la protección de los cables, conductos de barras, seccionadores, e interruptores diferenciales. Atención: A veces no resulta posible obtener la solución al primer intento, quedando algunos dispositivos sin elegir, p.e.: - Cadenas largas de selectividad y back-up - Protección contra contactos indirectos con función equivocada - Ib muy cercana a Iz en los cables protegidos - Selección equivocada de la norma de referencia - ...

41 Selección dispositivos
Trabajando con DOCWin 2.1 Selección dispositivos Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos DOCWin seleciona los interruptores en función de las relaciones de coordinación selectiva y back-up Atención: Las tablas utilizadas por DOCWin son válidas hasta 436V Los tiempos de cálculo aumentan exponencialmente en función del número de dispositivos implicados

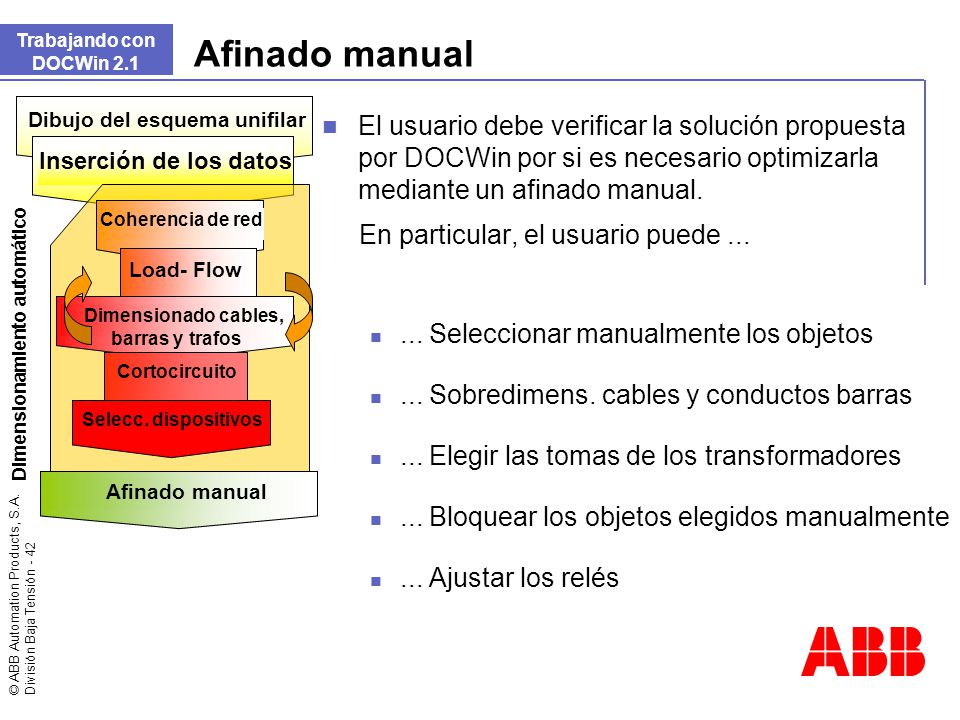

42 Dimensionamiento automático Dimensionado cables, barras y trafos
Trabajando con DOCWin 2.1 Afinado manual Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos Afinado manual El usuario debe verificar la solución propuesta por DOCWin por si es necesario optimizarla mediante un afinado manual. En particular, el usuario puede ... ... Seleccionar manualmente los objetos ... Sobredimens. cables y conductos barras ... Elegir las tomas de los transformadores ... Bloquear los objetos elegidos manualmente ... Ajustar los relés

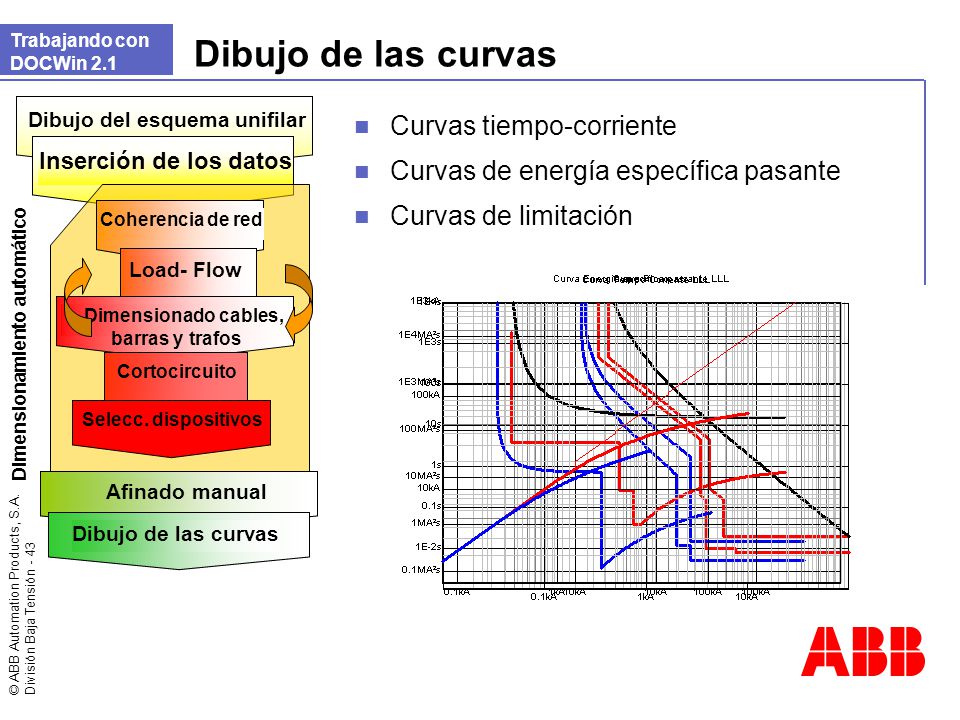

43 Dimensionamiento automático Dimensionado cables, barras y trafos
Trabajando con DOCWin 2.1 Dibujo de las curvas Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos Afinado manual Dibujo de las curvas Curvas tiempo-corriente Curvas de energía específica pasante Curvas de limitación

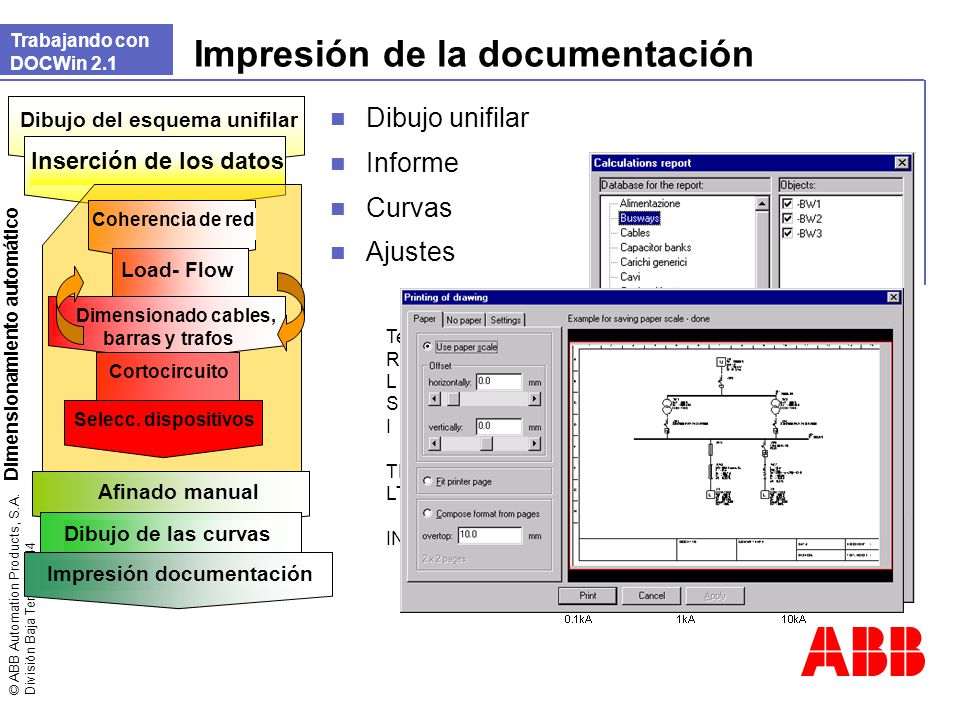

44 Impresión de la documentación
Trabajando con DOCWin 2.1 Impresión de la documentación Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos Afinado manual Dibujo de las curvas Impresión documentación Dibujo unifilar Informe Curvas Ajustes Tensión de referencia=400 V Relé electrónico: -QF1 S6X 400 PR212-LSI R400 L : Ajuste: Curva: 18 S I²t=const. Ajuste: Curva: I Ajuste: 12 TM Relé: -QF2 T3N 250 R250 LT: Ajuste: [A] Precarga: [A] INST: Ajuste: [A]

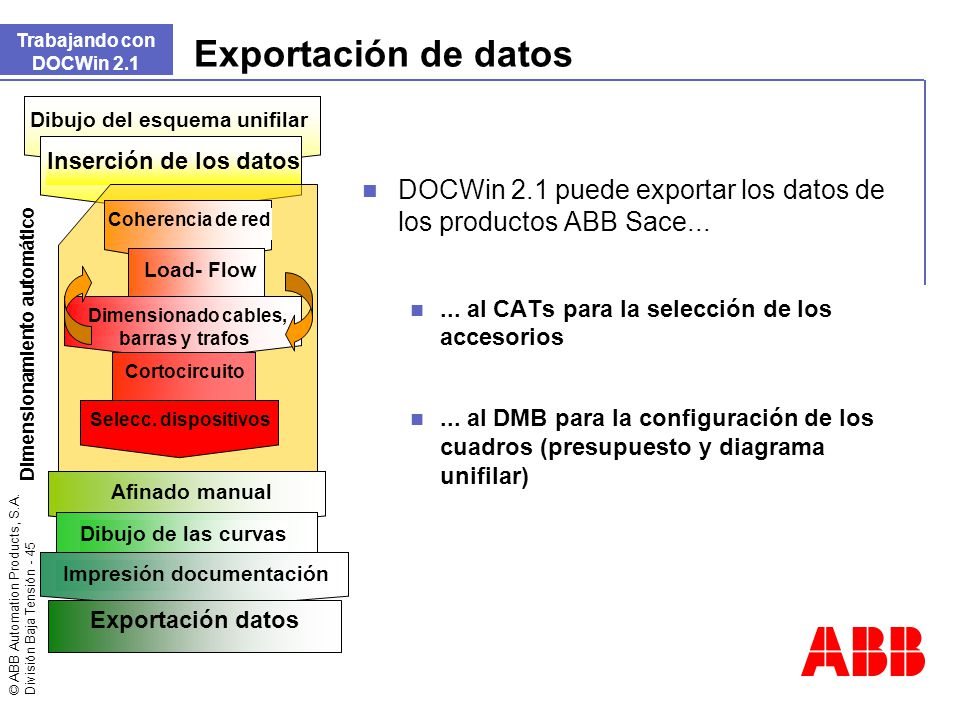

45 Trabajando con DOCWin 2.1 Exportación de datos Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos Afinado manual Dibujo de las curvas Impresión documentación Exportación datos DOCWin 2.1 puede exportar los datos de los productos ABB Sace... ... al CATs para la selección de los accesorios ... al DMB para la configuración de los cuadros (presupuesto y diagrama unifilar)

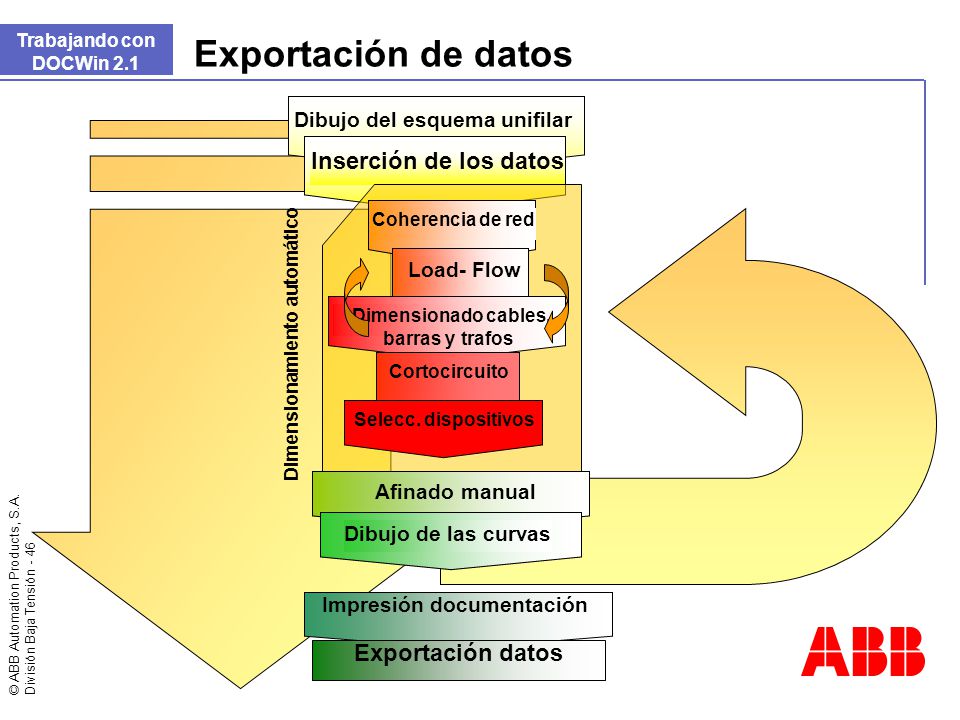

46 Exportación de datos Inserción de los datos Exportación datos
Trabajando con DOCWin 2.1 Exportación de datos Dimensionamiento automático Dibujo del esquema unifilar Inserción de los datos Coherencia de red Load- Flow Dimensionado cables, barras y trafos Cortocircuito Selecc. dispositivos Afinado manual Dibujo de las curvas Impresión documentación Exportación datos

47 Requisitos del sistema y procedimiento de instalación

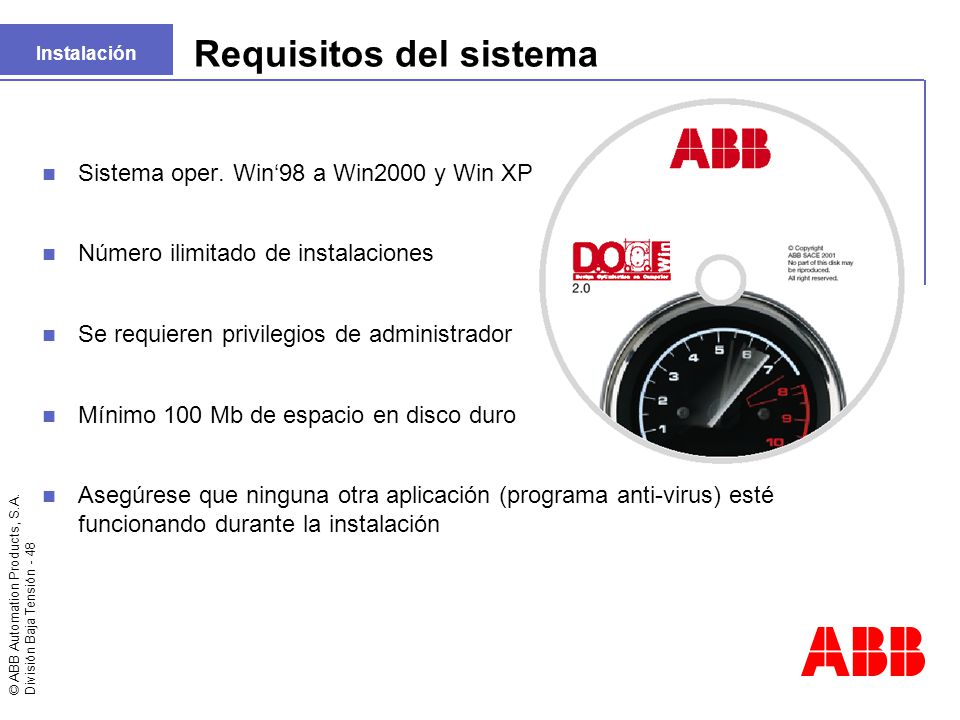

48 Requisitos del sistema
Instalación Requisitos del sistema Sistema oper. Win‘98 a Win2000 y Win XP Número ilimitado de instalaciones Se requieren privilegios de administrador Mínimo 100 Mb de espacio en disco duro Asegúrese que ninguna otra aplicación (programa anti-virus) esté funcionando durante la instalación

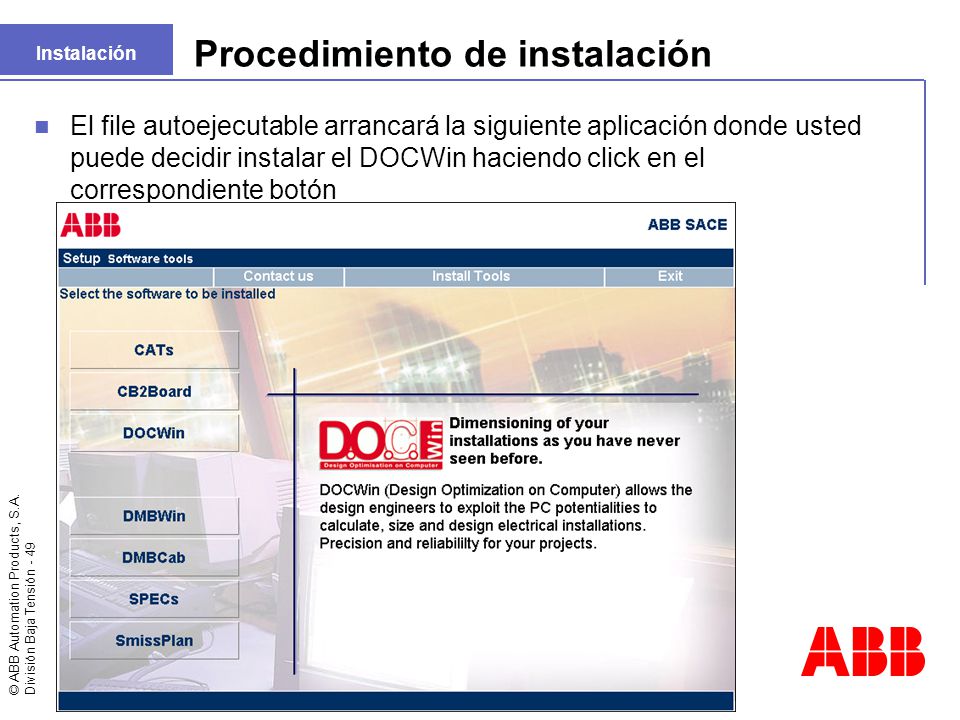

49 Procedimiento de instalación
El file autoejecutable arrancará la siguiente aplicación donde usted puede decidir instalar el DOCWin haciendo click en el correspondiente botón

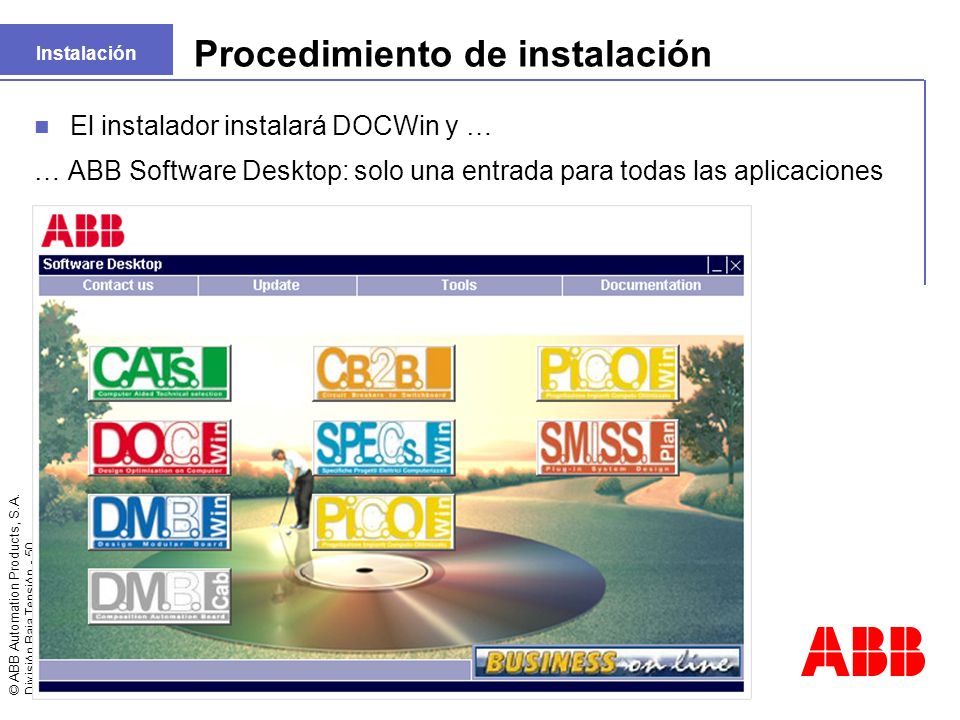

50 Procedimiento de instalación
El instalador instalará DOCWin y … … ABB Software Desktop: solo una entrada para todas las aplicaciones

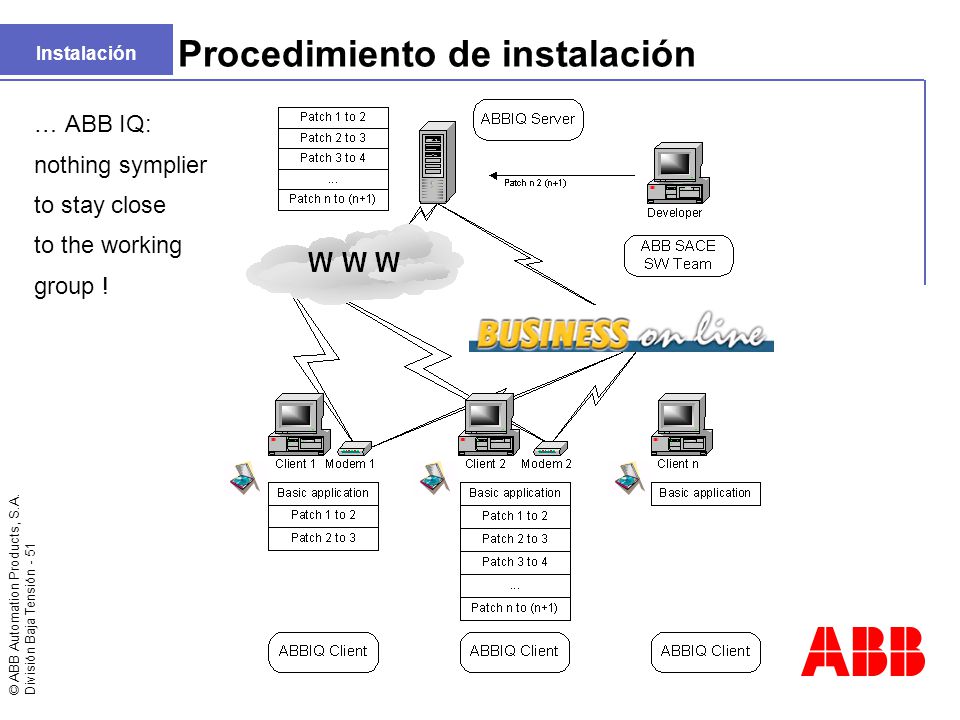

51 Procedimiento de instalación
… ABB IQ: nothing symplier to stay close to the working group !

52 Como contactar con ABB SACE
Asistencia Como contactar con ABB SACE

53 +39 035 403 892 Call center Italiano o inglés
Asistencia Call center Italiano o inglés De lunes a viernes de 9.30 a y de to CET

54 software.tecnici@it.abb.com Call center
Asistencia Call center El es la mejor forma de comunicarse eficazmente con el grupo de trabajo Explicaciones precisas del problema y el file con el ejemplo nos ayudarán a solucionar el problema

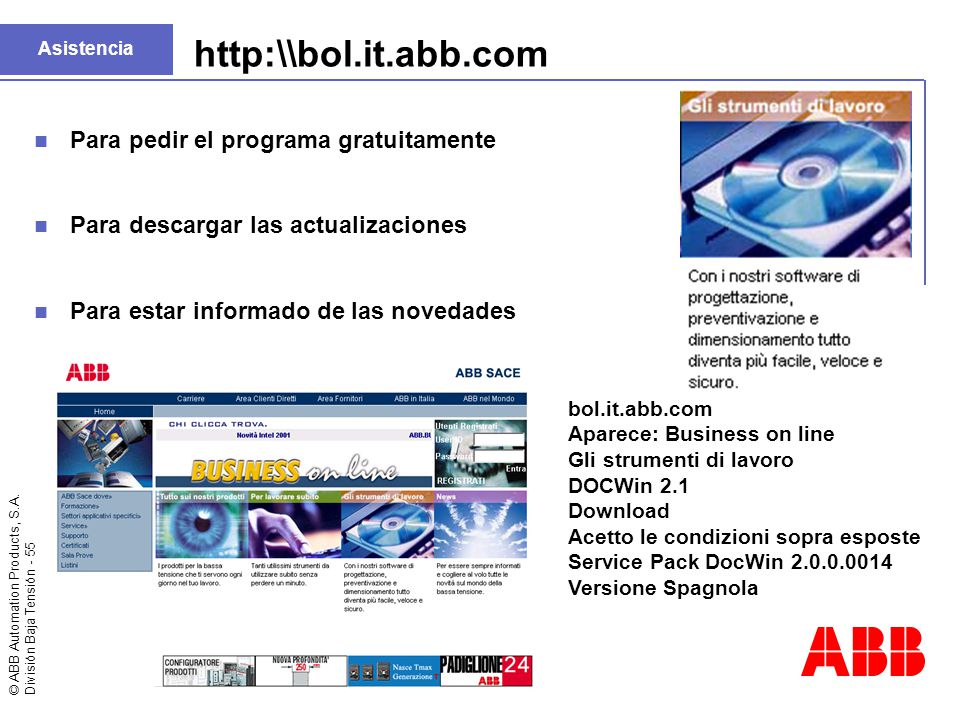

55 http:\\bol.it.abb.com Para pedir el programa gratuitamente
Asistencia Para pedir el programa gratuitamente Para descargar las actualizaciones Para estar informado de las novedades bol.it.abb.com Aparece: Business on line Gli strumenti di lavoro DOCWin 2.1 Download Acetto le condizioni sopra esposte Service Pack DocWin Versione Spagnola
