1 2003 HYPACK® MAX Training Seminar1 Sample _Transponder_17 Temas: Sistemas de Transponder Configuracion de Equipos Otros Moviles Levantamientos 17 – Usando Sistema de Transponder

2 2003 HYPACK® MAX Training Seminar2 Sample _Transponder_17 17 – Sistemas de Trasponder Los siguentes equipos son soportados por HYPACK MAX. Trackpoint II- Controla 6 blancos en tiempo real Trackpoint LXT- Controla 2 blancos en tiempo real Sonardyne USBL - Controla ? blancos en tiempo real Para este ejemplo, el tipo de transpoder utilizado es el Trackpoint II. Abrir el proyecto ‘Sample _Transponder_17’.

3 2003 HYPACK® MAX Training Seminar3 Sample _Transponder_17 17 – Dispositivo Principal ( servidor ) 1.Abrir el programa de EQUIPO. Una simulacion de GPS ha sido añadida. 2.Anadir la libreria de Multiple vehicules Trackpoint MultiVehicle (Trackpoint.dll). a.Posicion debe ser seleccionada b.Clic Conectar. Por ejemplo conectar libreria a archivos de datos de simulacion. (trackp.dat).

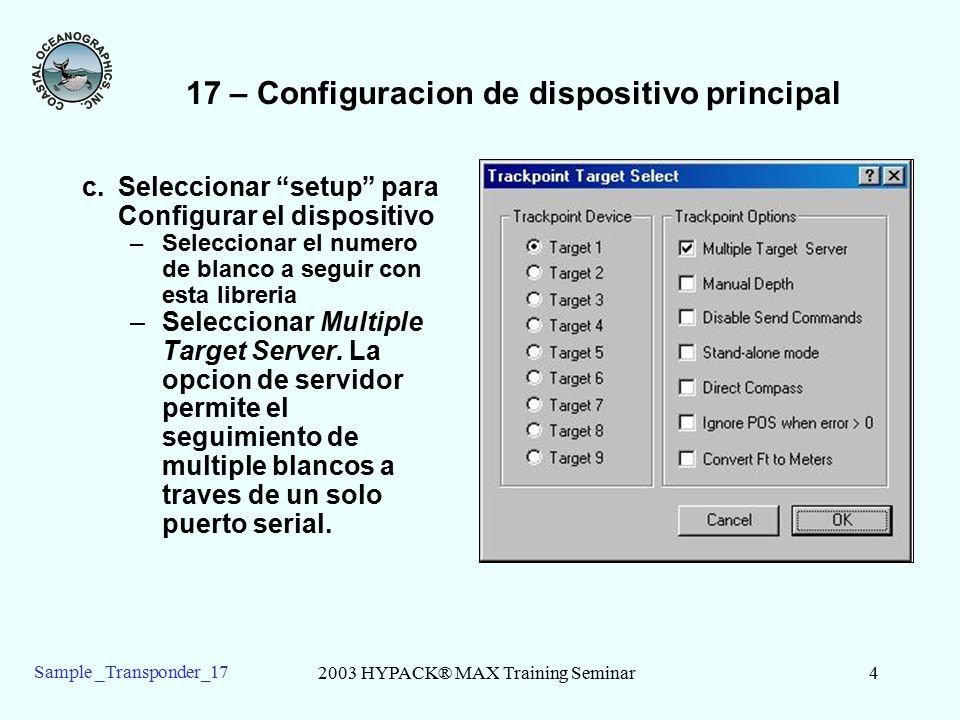

4 2003 HYPACK® MAX Training Seminar4 Sample _Transponder_17 17 – Configuracion de dispositivo principal c.Seleccionar “setup” para Configurar el dispositivo –Seleccionar el numero de blanco a seguir con esta libreria –Seleccionar Multiple Target Server. La opcion de servidor permite el seguimiento de multiple blancos a traves de un solo puerto serial.

5 2003 HYPACK® MAX Training Seminar5 Sample _Transponder_17 17 - dispositivo Secundario( cliente ) 1.Anadir la libreria de Multiple vehiculos Trackpoint MultiVehicle (Trackpoint.dll) nuevamente 2.. a.Posicion debe ser seleccionada. b.Clic Conectar. Ya que esta version del dispositivo no es el servidor, no tiene que estar conectado a nada. Seleccionar conectar none.

6 2003 HYPACK® MAX Training Seminar6 Sample _Transponder_17 17 - Configuracion de dispositivo Secundario 3. Seleccionar “setup” para Configurar el dispositivo. –Seleccionar el numero de blanco a seguir con esta libreria – Asegurarse que la opcion that Multiple Target Server no esta activada Este ejemplo tiene 5 blancos que puedes ser usado. Si desea seguir mas de los 2 blancos demonstrados, repetir la misma operacion para cada blanco adicional.

7 2003 HYPACK® MAX Training Seminar7 Sample _Transponder_17 17 – Añadir Mobiles en Hardware 4 El programa del Hardware, agregue otro móvil para cada uno de los casos de la libreria que usted ha creado. 5- Después del móvil se ha agregado, instale los dispositivos en el móvil. 6- Cierre el programa del Hardware. En el programa de Levantamiento, los objecto en el Despliegue de los Datos asociado con este móvil seran asociados con el nombre del móvil. En el ejemplo, el nombre móvil es ROV 1.

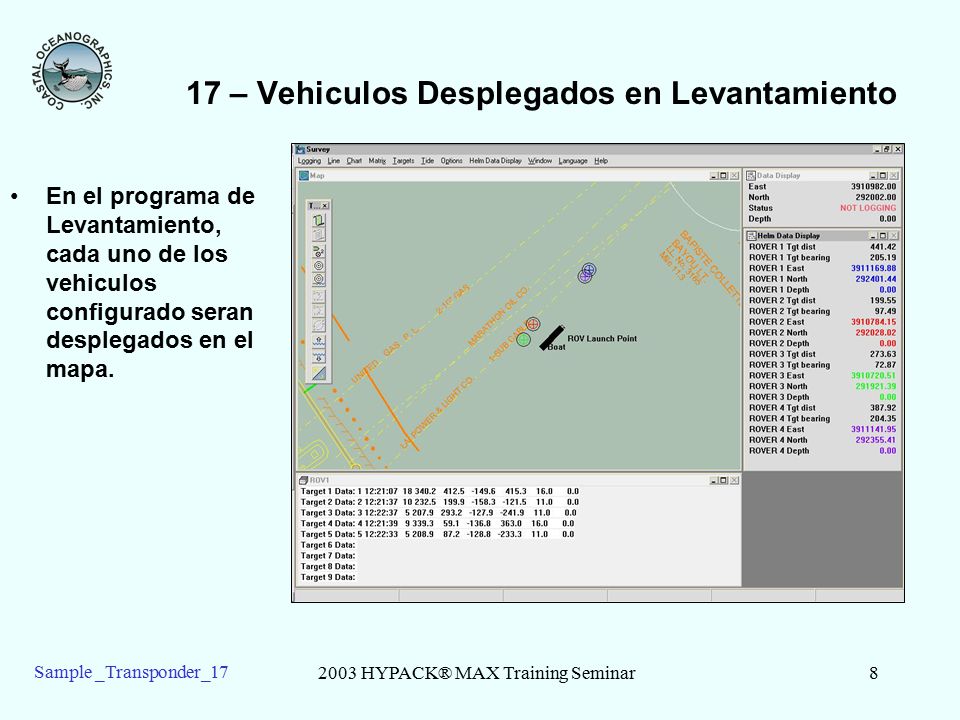

8 2003 HYPACK® MAX Training Seminar8 Sample _Transponder_17 17 – Vehiculos Desplegados en Levantamiento En el programa de Levantamiento, cada uno de los vehiculos configurado seran desplegados en el mapa.

9 2003 HYPACK® MAX Training Seminar9 Sample _Transponder_17 17 – Levantamiento con V El caso del servidor de la libreria muestra los datos disponibles del blanco vía el puerto El caso del cliente de la libreria sólo muestra el mensaje que del blanco correspondiente a esta libreria
