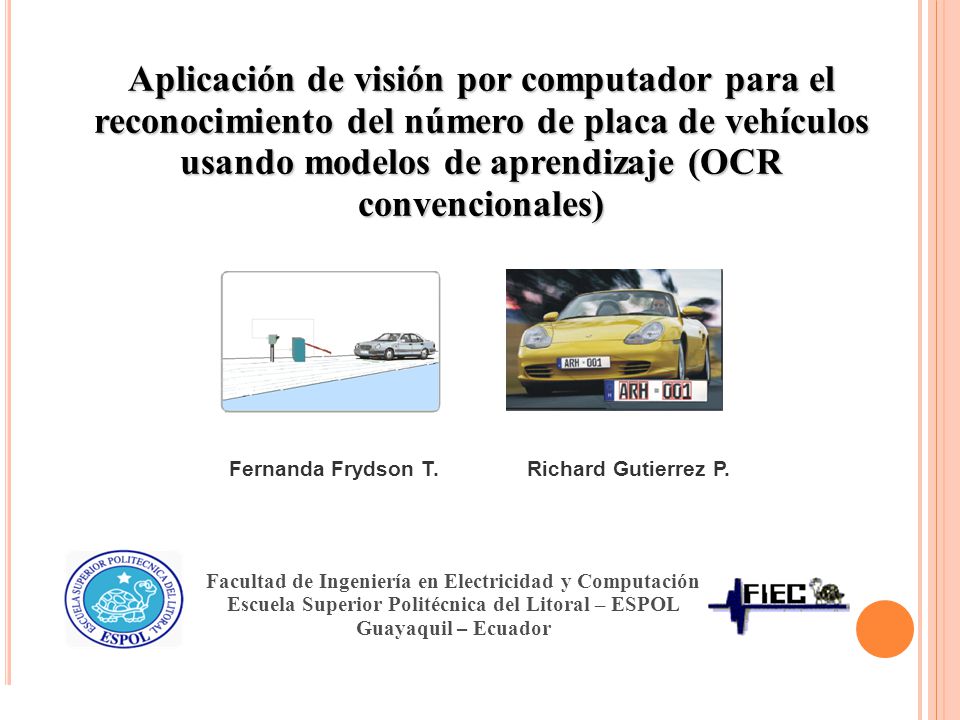

1 Aplicación de visión por computador para el reconocimiento del número de placa de vehículos usando modelos de aprendizaje (OCR convencionales) Fernanda Frydson T Richard Gutierrez P. Facultad de Ingeniería en Electricidad y Computación Escuela Superior Politécnica del Litoral – ESPOL Guayaquil – Ecuador

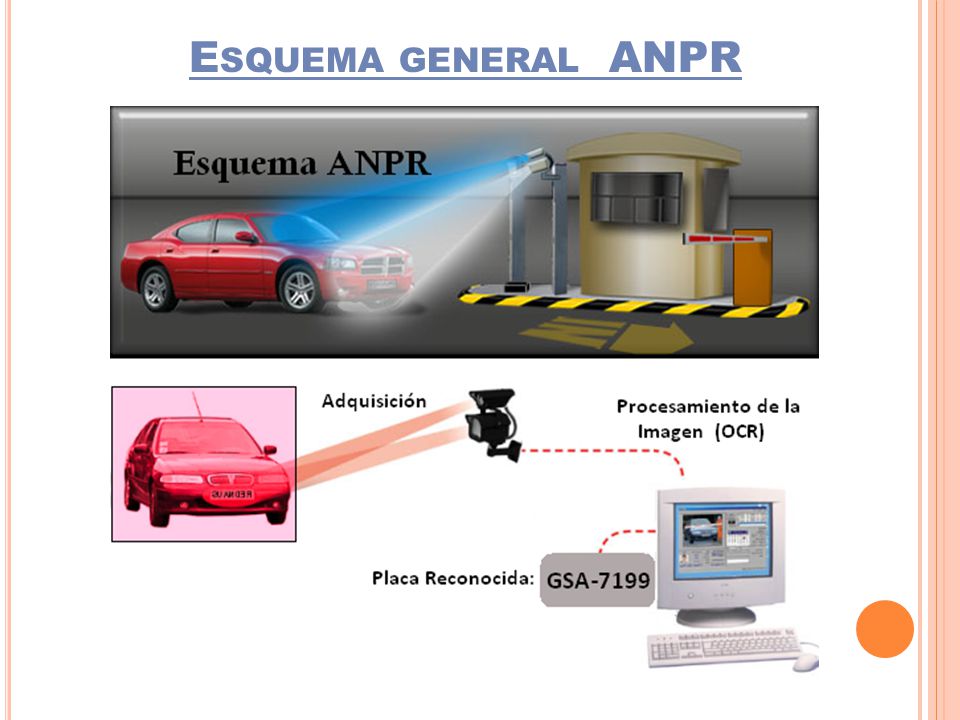

2 Esquema general ANPR

3 Justificación del proyecto

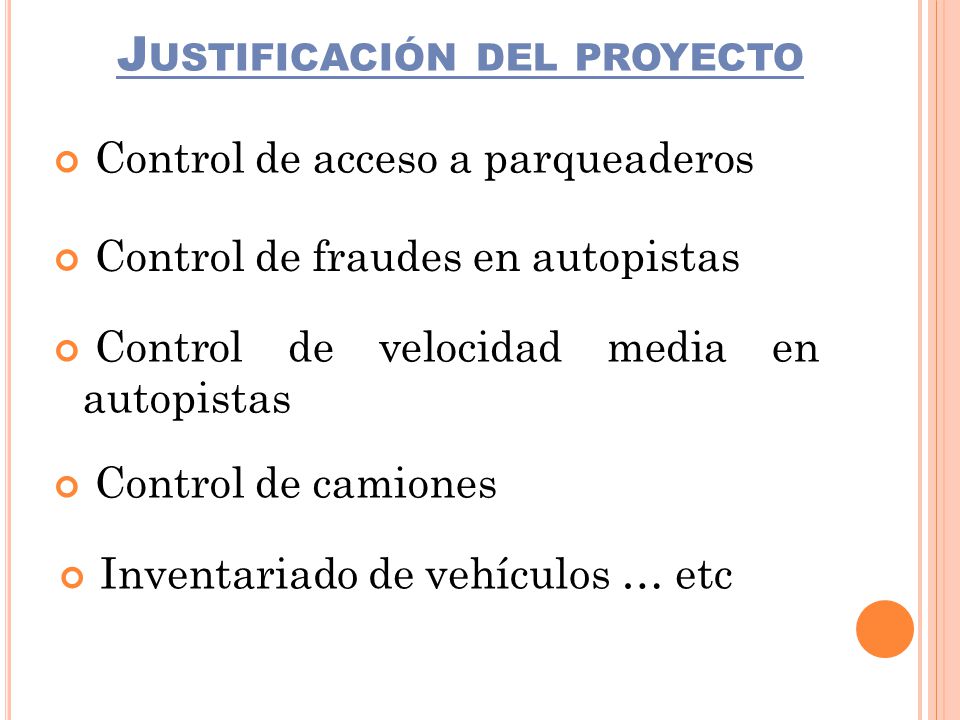

Control de acceso a parqueaderos Control de fraudes en autopistas Control de velocidad media en autopistas Control de camiones Inventariado de vehículos … etc

4 1. Introducción 1.1 ANPR 1.2 OCR 1.2.1 Modelos 1.2.1 Técnicas 1.2.1 Análisis de los OCR’s 2. Implementación de la solución 3. Resultados Experimentales 3. Conclusiones y Recomendaciones

5 Introducción: Sistemas ANPR

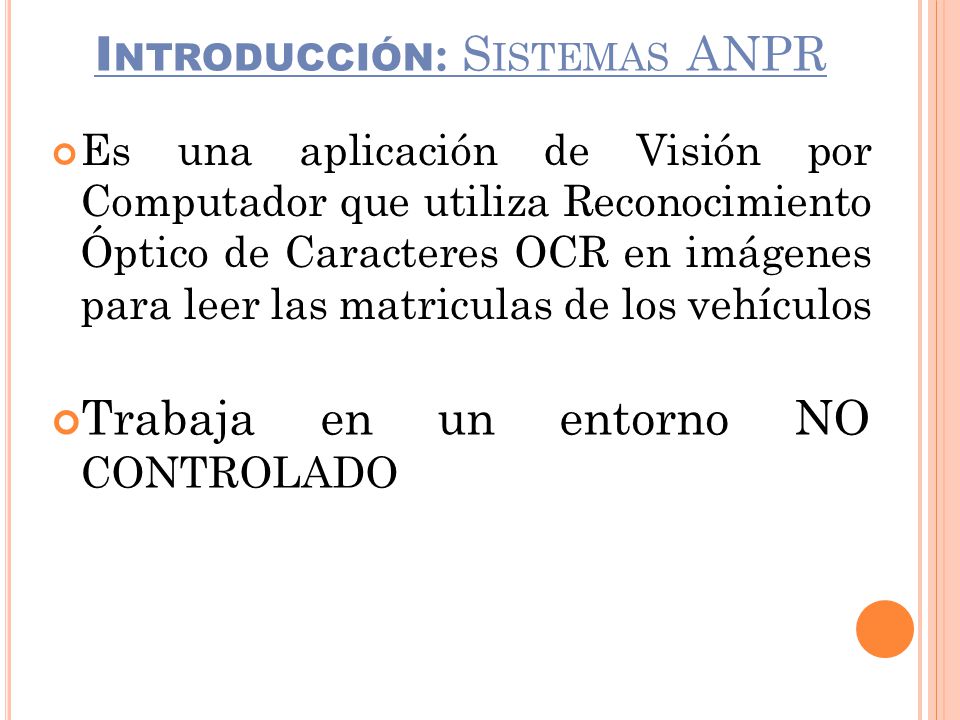

Es una aplicación de Visión por Computador que utiliza Reconocimiento Óptico de Caracteres OCR en imágenes para leer las matriculas de los vehículos Trabaja en un entorno NO CONTROLADO

6 OCR: Reconocimiento Óptico de Caracteres

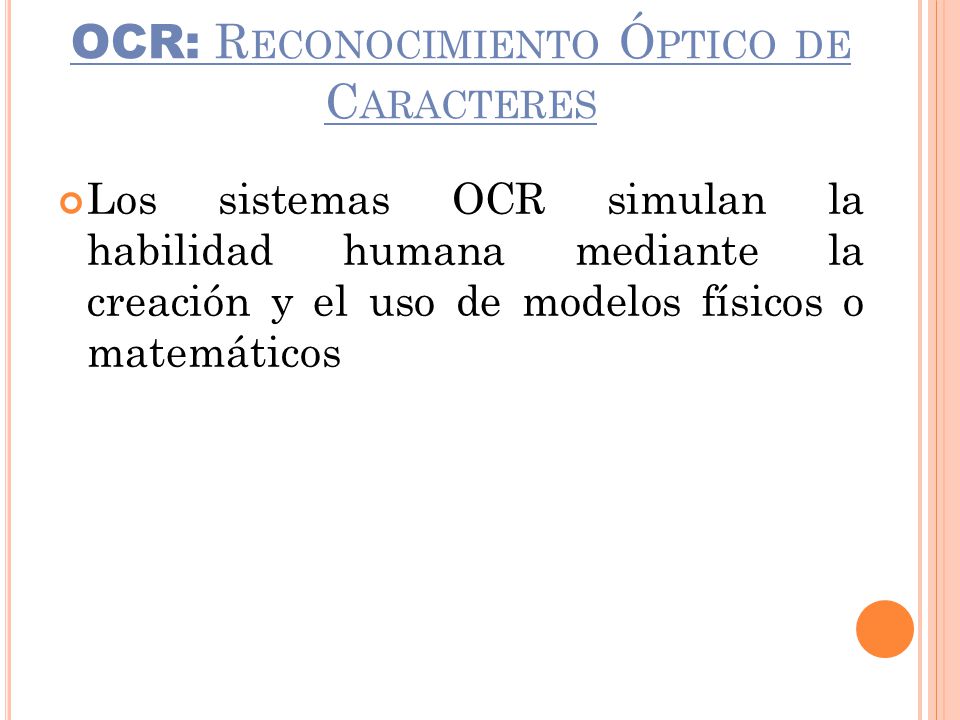

Los sistemas OCR simulan la habilidad humana mediante la creación y el uso de modelos físicos o matemáticos

7 OCR: Reconocimiento Óptico de Caracteres

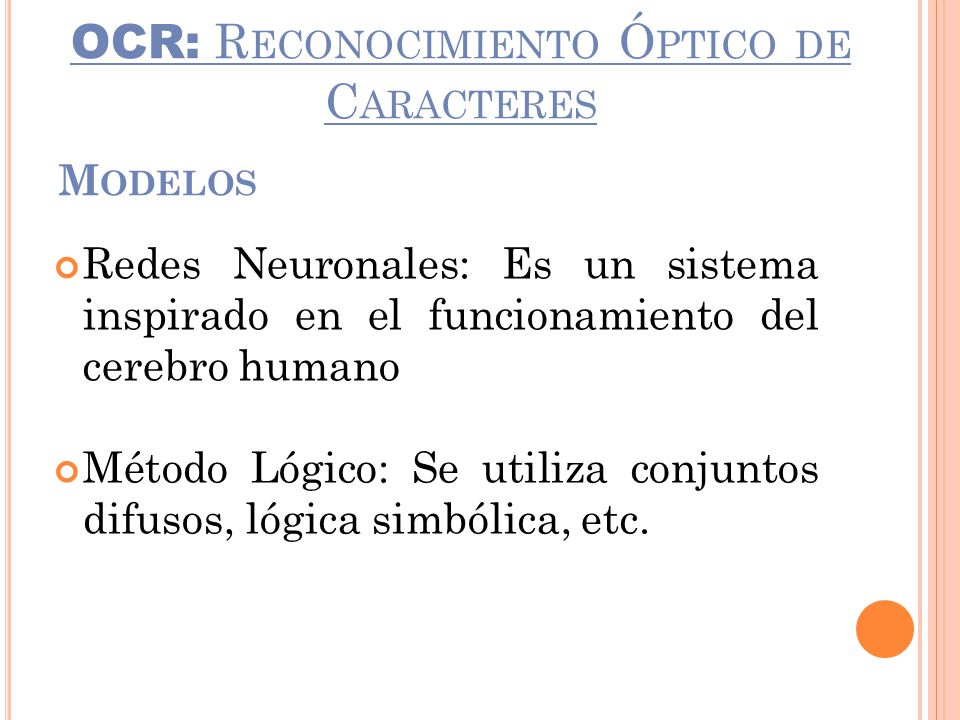

Modelos Redes Neuronales: Es un sistema inspirado en el funcionamiento del cerebro humano Método Lógico: Se utiliza conjuntos difusos, lógica simbólica, etc.

8 OCR: Reconocimiento Óptico de Caracteres

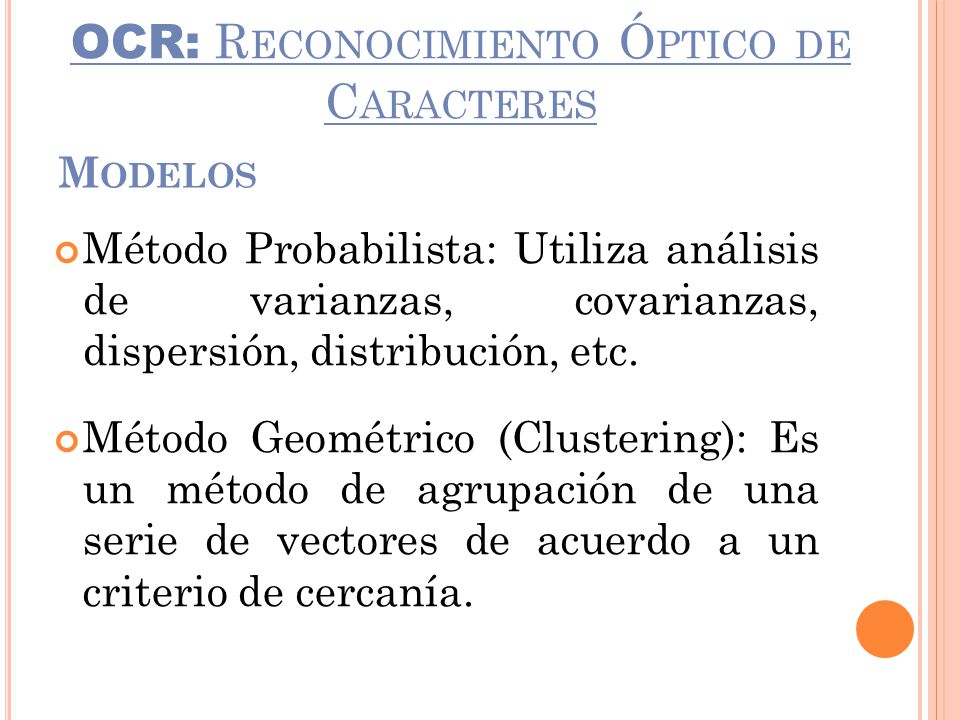

Modelos Método Probabilista: Utiliza análisis de varianzas, covarianzas, dispersión, distribución, etc. Método Geométrico (Clustering): Es un método de agrupación de una serie de vectores de acuerdo a un criterio de cercanía.

9 OCR: Reconocimiento Óptico de Caracteres

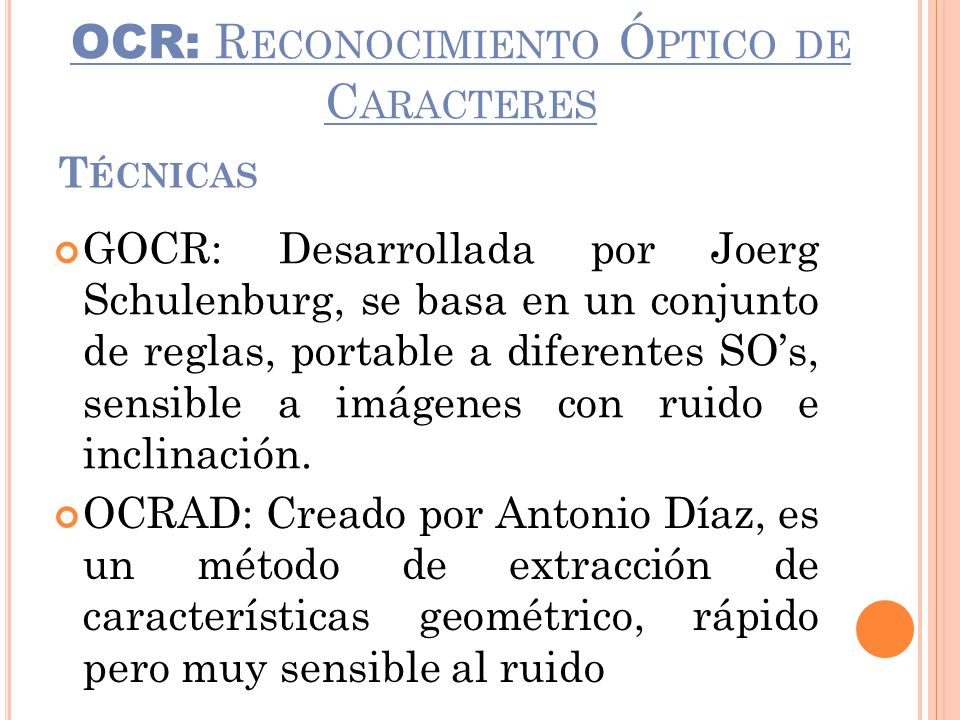

Técnicas GOCR: Desarrollada por Joerg Schulenburg, se basa en un conjunto de reglas, portable a diferentes SO’s, sensible a imágenes con ruido e inclinación. OCRAD: Creado por Antonio Díaz, es un método de extracción de características geométrico, rápido pero muy sensible al ruido

10 OCR: Reconocimiento Óptico de Caracteres
Técnicas TESSERACT: Desarrolla originalmente por Hewlett Packard, luego liberado por Google, es multiplaforma, preciso, potente. El formato que procesa es el TIFF

11 OCR: Reconocimiento Óptico de Caracteres

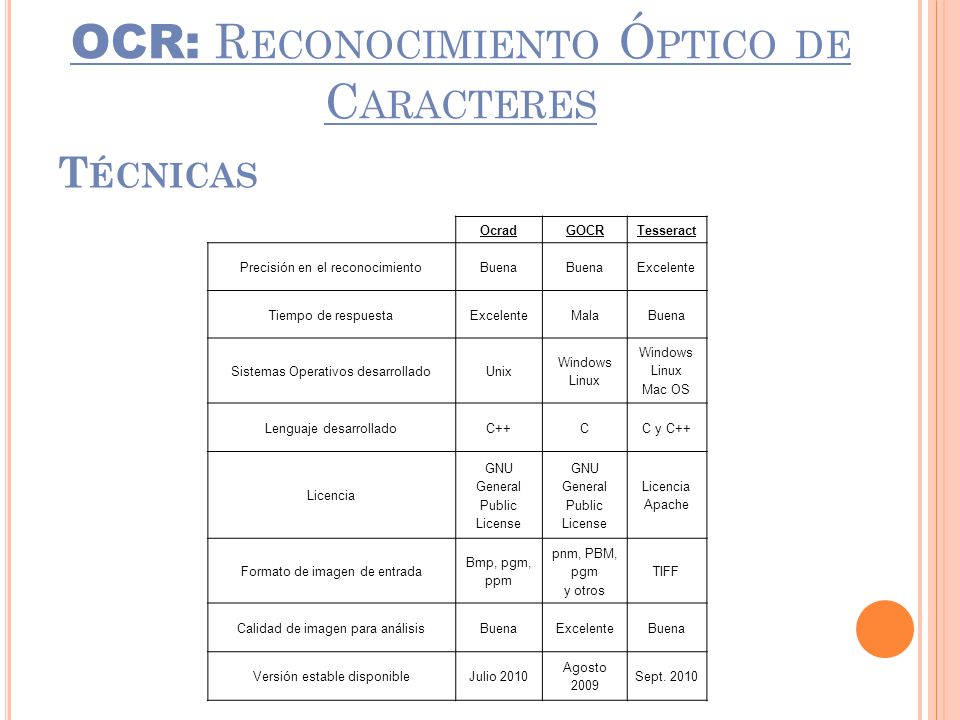

Técnicas Ocrad GOCR Tesseract Precisión en el reconocimiento Buena Excelente Tiempo de respuesta Mala Sistemas Operativos desarrollado Unix Windows Linux Mac OS Lenguaje desarrollado C++ C C y C++ Licencia GNU General Public License Licencia Apache Formato de imagen de entrada Bmp, pgm, ppm pnm, PBM, pgm y otros TIFF Calidad de imagen para análisis Versión estable disponible Julio 2010 Agosto 2009 Sept. 2010

12 OCR: Reconocimiento Óptico de Caracteres

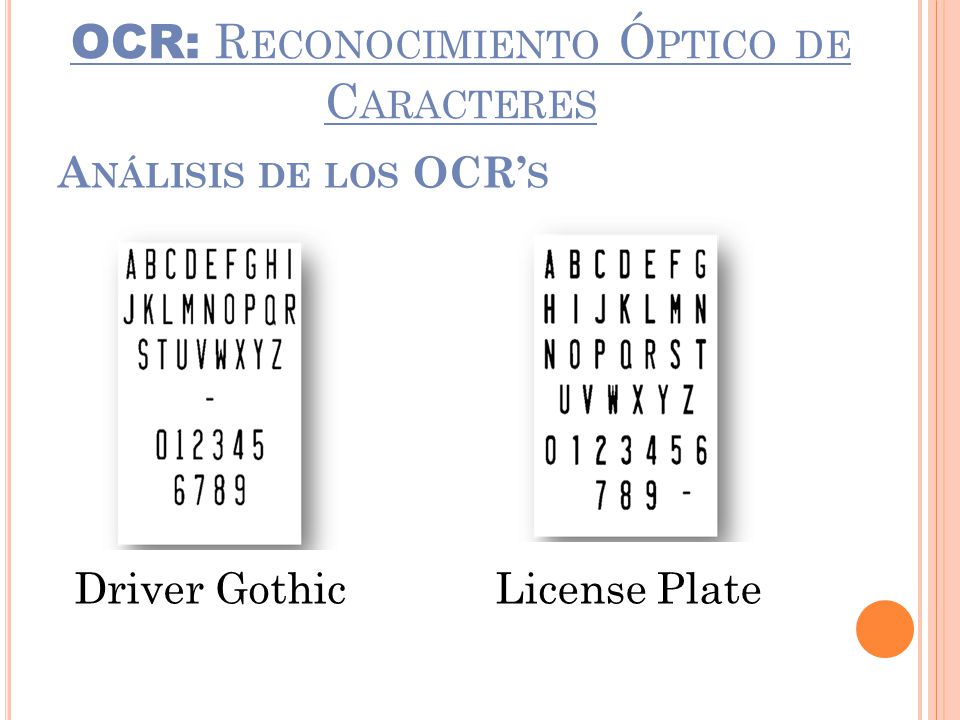

Análisis de los OCR’s Driver Gothic License Plate

13 OCR: Reconocimiento Óptico de Caracteres

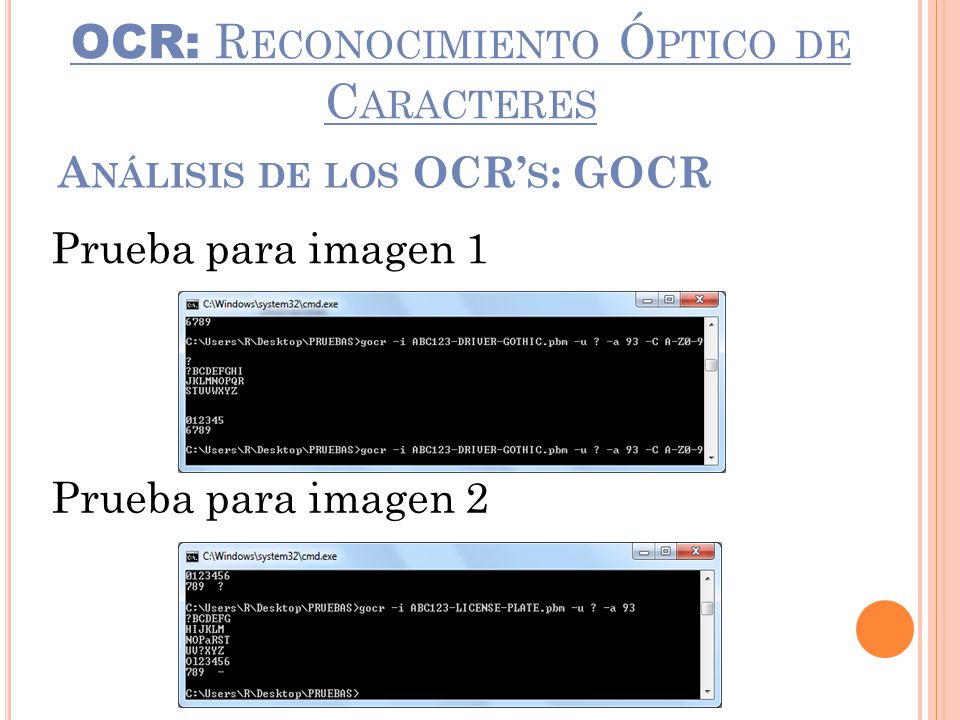

Análisis de los OCR’s: GOCR Prueba para imagen 1 Prueba para imagen 2

14 OCR: Reconocimiento Óptico de Caracteres

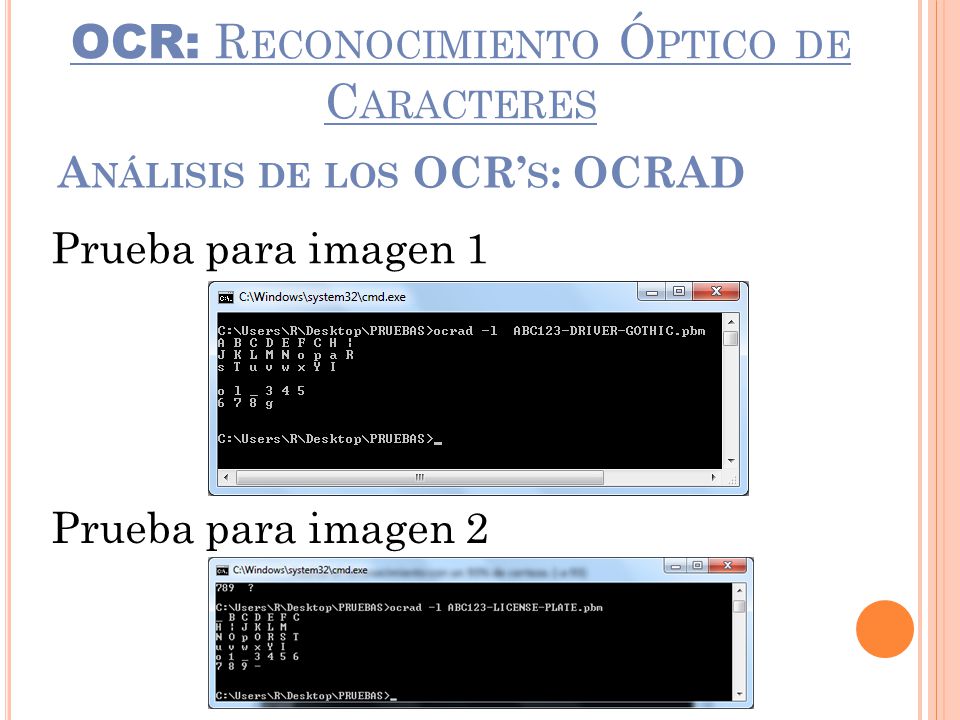

Análisis de los OCR’s: OCRAD Prueba para imagen 1 Prueba para imagen 2

15 OCR: Reconocimiento Óptico de Caracteres

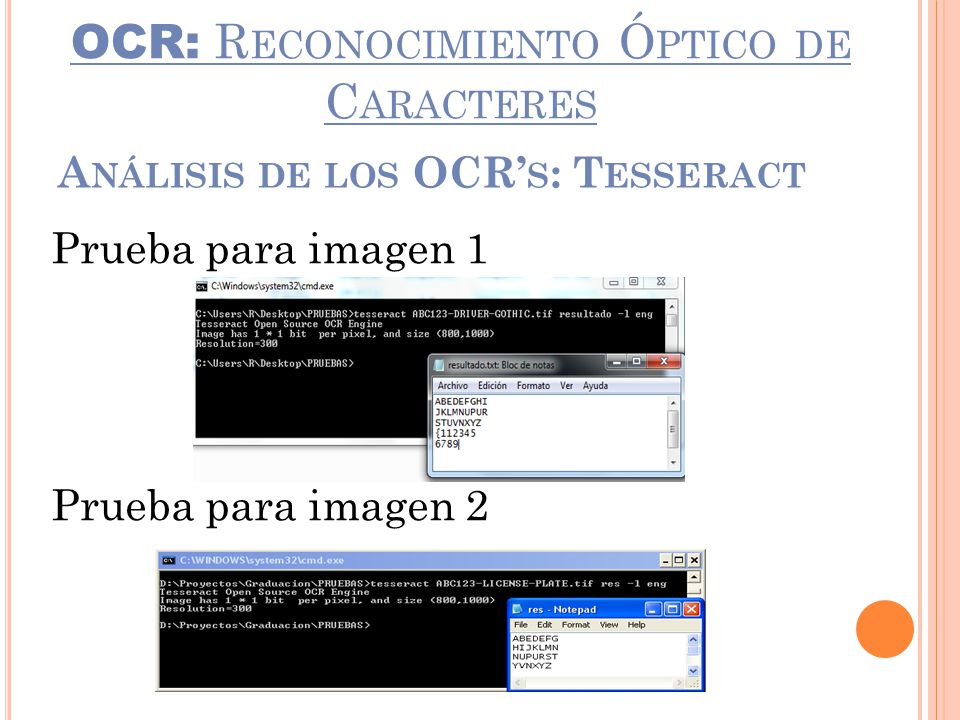

Análisis de los OCR’s: Tesseract Prueba para imagen 1 Prueba para imagen 2

16 OCR: Reconocimiento Óptico de Caracteres

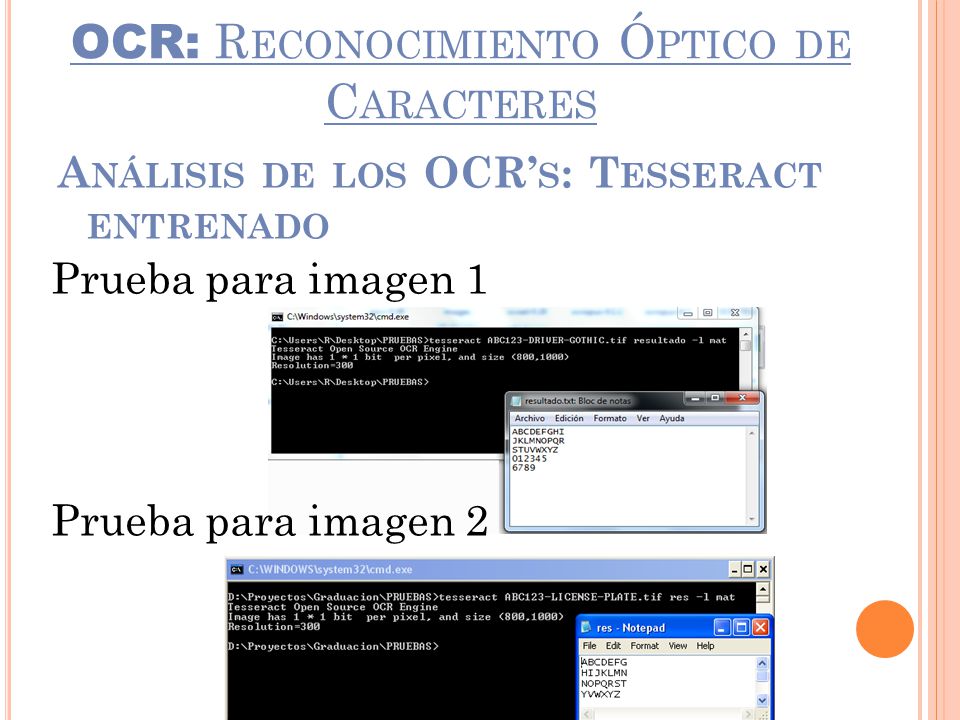

Análisis de los OCR’s: Tesseract entrenado Prueba para imagen 1 Prueba para imagen 2

17 Reconocidos Correctamente Reconocidos Correctamente
OCR: Reconocimiento Óptico de Caracteres Análisis de los OCR’s Resultados para imagen 1 OCR Total de Caracteres Reconocidos Correctamente No Reconocidos Porcentaje de Error GOCR 37 35 2 5.41 Ocrad 29 8 21.62 Tesseract 31 6 16.22 Tesseract entrenado 36 1 2.70 Prueba para imagen 2 OCR Total de Caracteres Reconocidos Correctamente No Reconocidos Porcentaje de Error GOCR 37 34 3 8.10 Ocrad 30 7 18.92 Tesseract 31 6 16.22 Tesseract entrenado

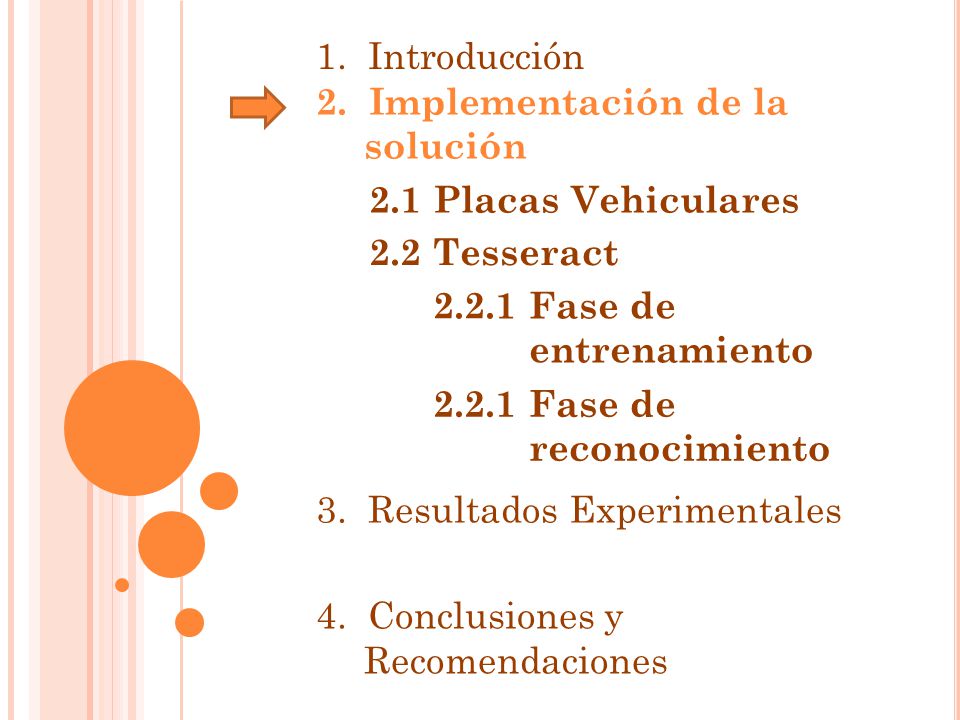

18 1. Introducción 2. Implementación de la solución 2.1 Placas Vehiculares 2.2 Tesseract 2.2.1 Fase de entrenamiento 2.2.1 Fase de reconocimiento 3. Resultados Experimentales 4. Conclusiones y Recomendaciones

19 Tipos de placas vehiculares

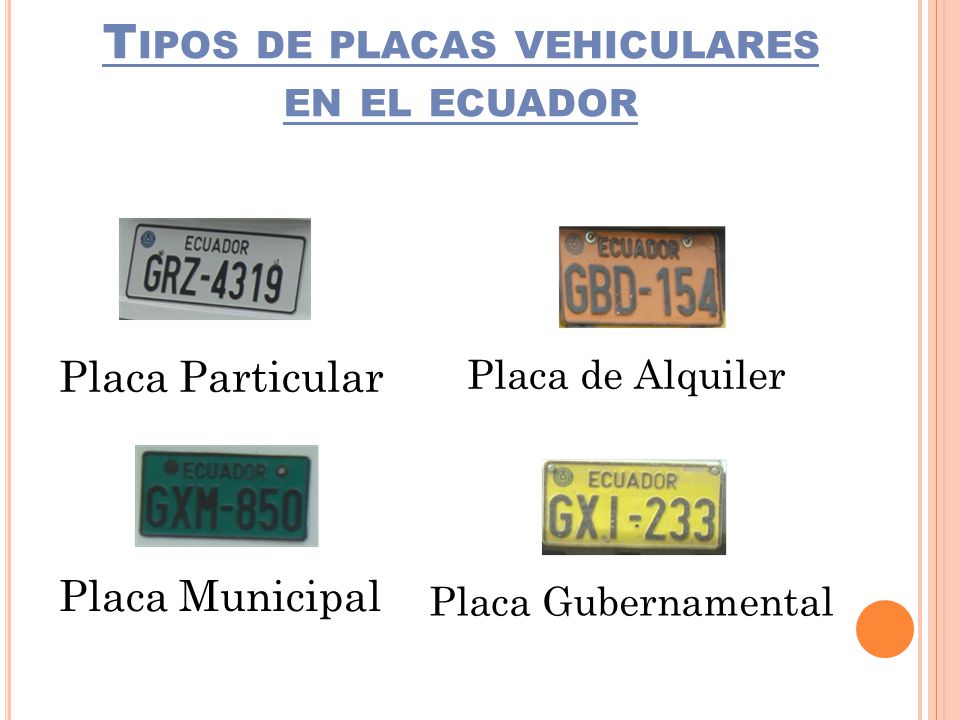

en el ecuador Placa Particular Placa de Alquiler Placa Municipal Placa Gubernamental

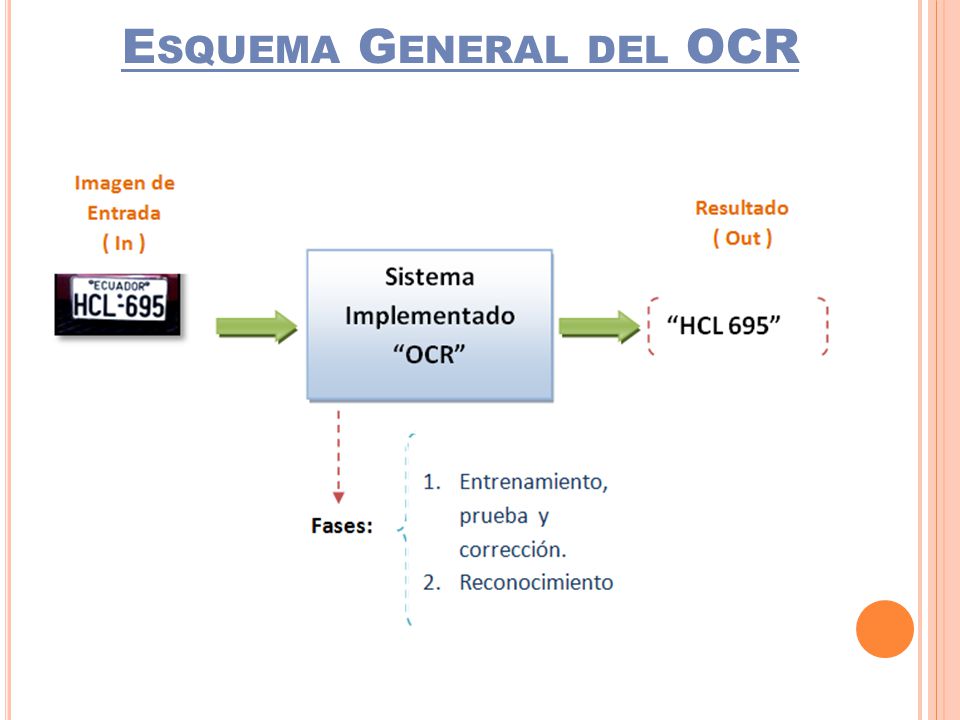

20 Esquema General del OCR

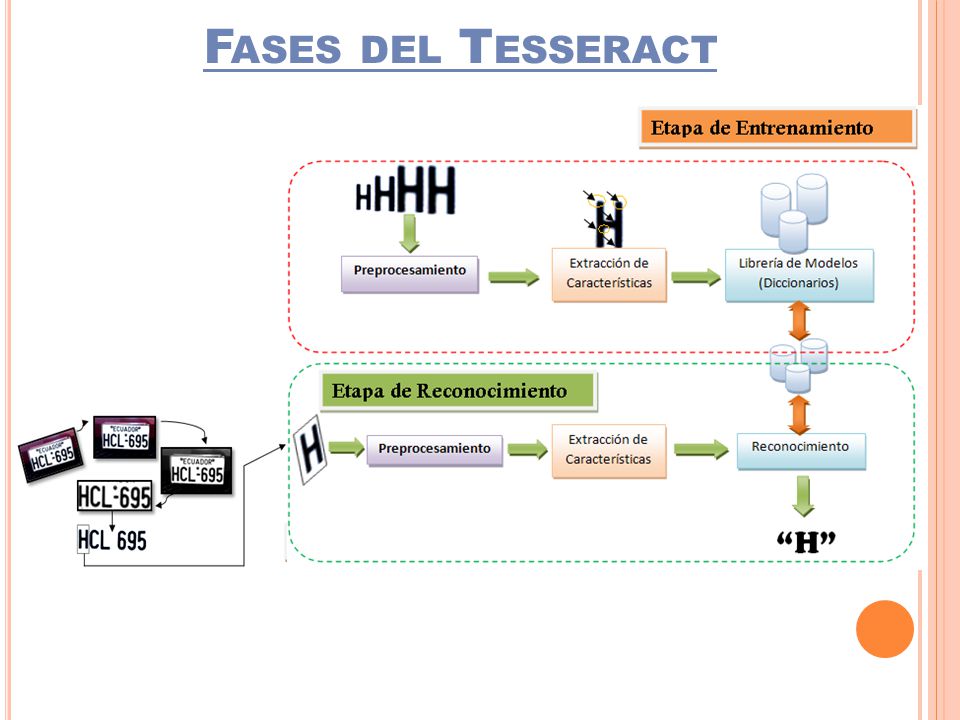

21 Fases del Tesseract

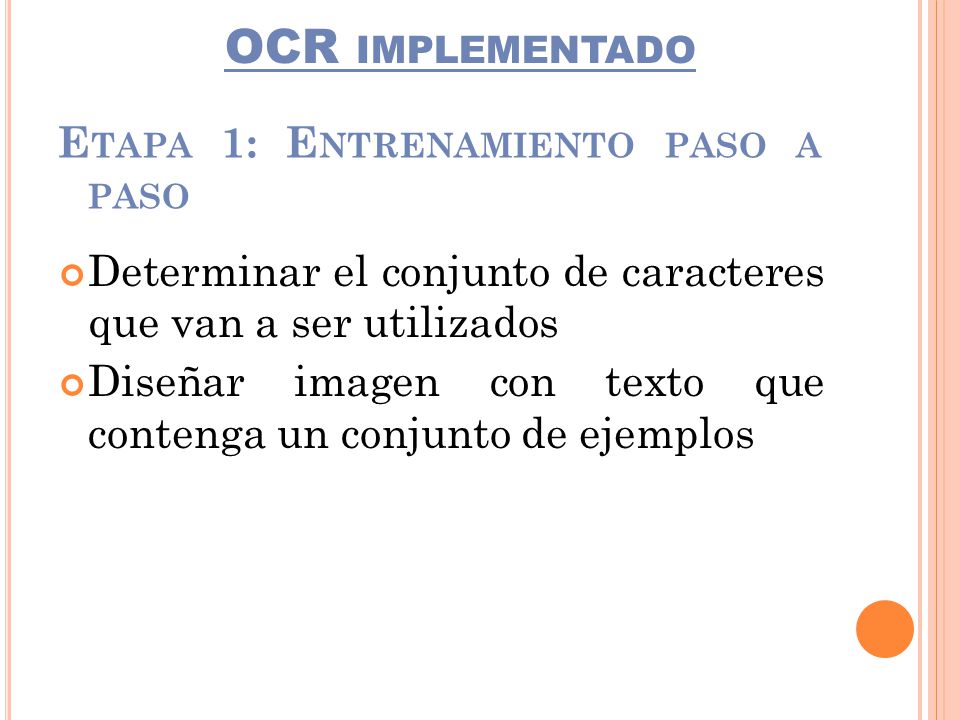

22 OCR implementado Etapa 1: Entrenamiento paso a paso
Determinar el conjunto de caracteres que van a ser utilizados Diseñar imagen con texto que contenga un conjunto de ejemplos

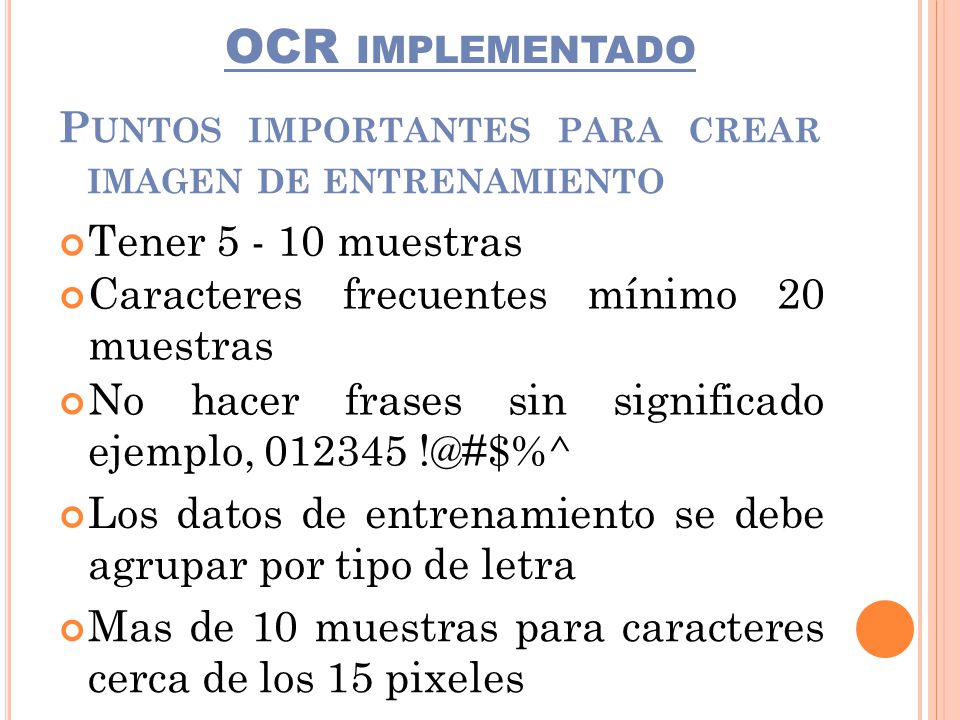

23 OCR implementado Puntos importantes para crear imagen de entrenamiento
Tener muestras Caracteres frecuentes mínimo 20 muestras No hacer frases sin significado ejemplo, Los datos de entrenamiento se debe agrupar por tipo de letra Mas de 10 muestras para caracteres cerca de los 15 pixeles

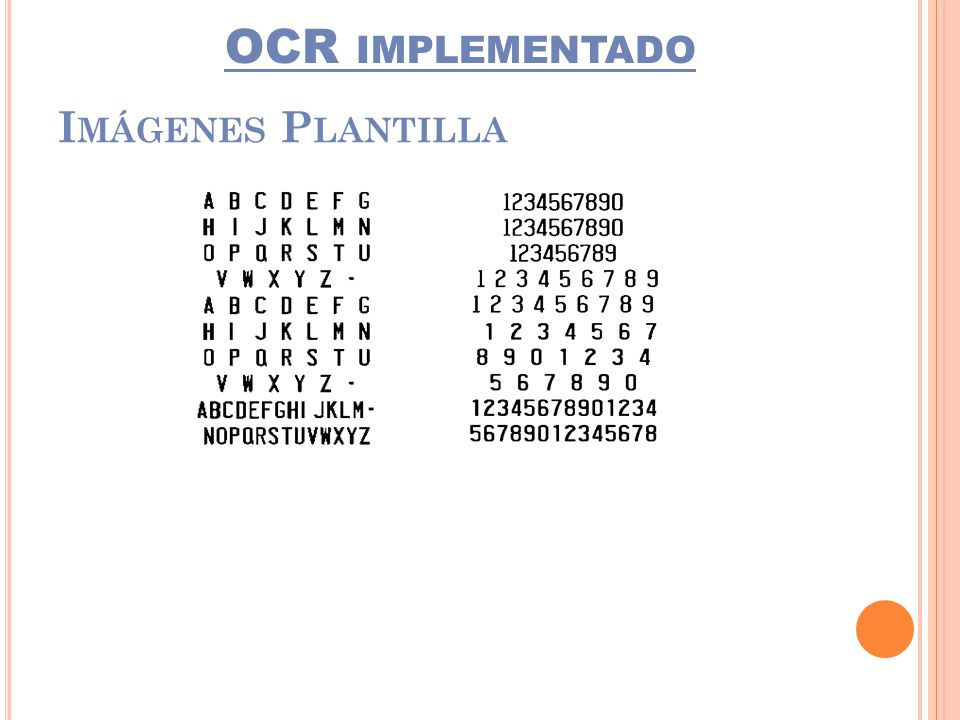

24 OCR implementado Imágenes Plantilla

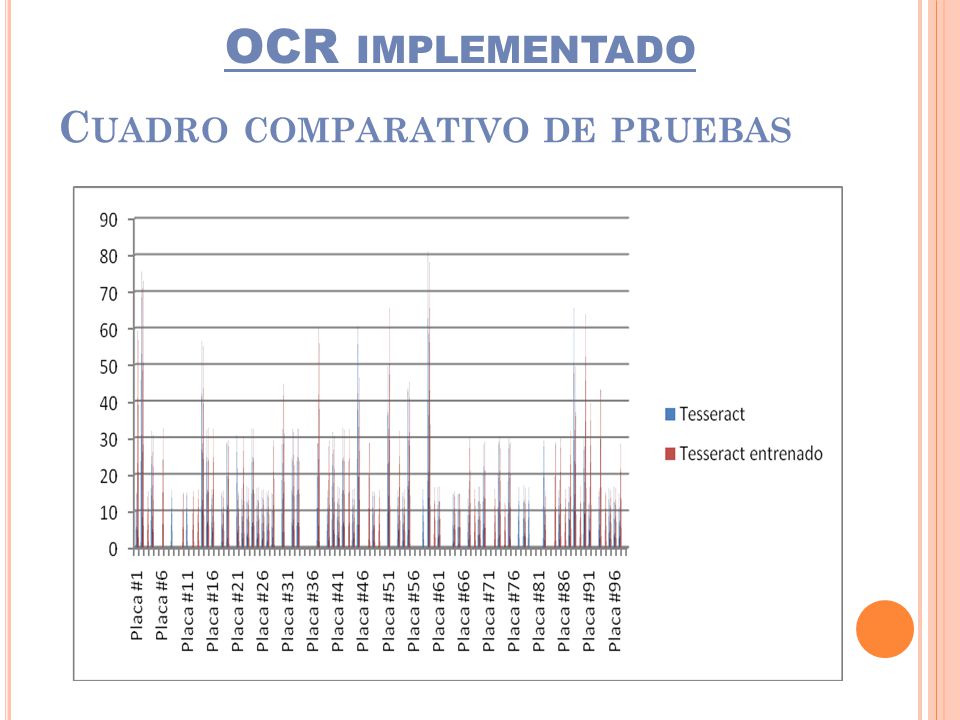

25 OCR implementado Cuadro comparativo de pruebas

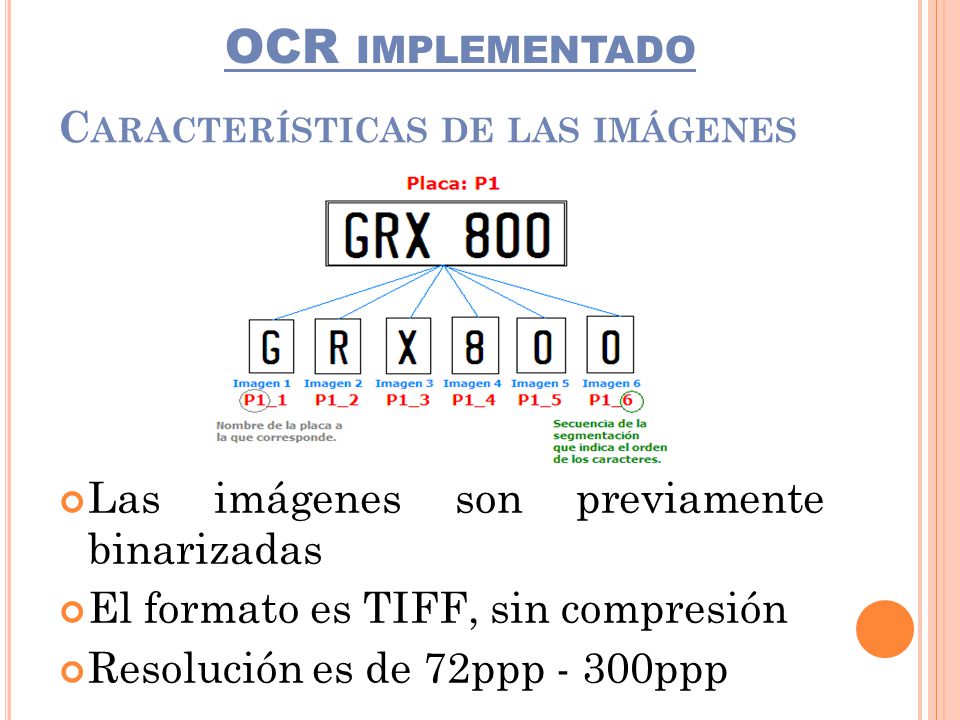

26 OCR implementado Características de las imágenes
Las imágenes son previamente binarizadas El formato es TIFF, sin compresión Resolución es de 72ppp - 300ppp

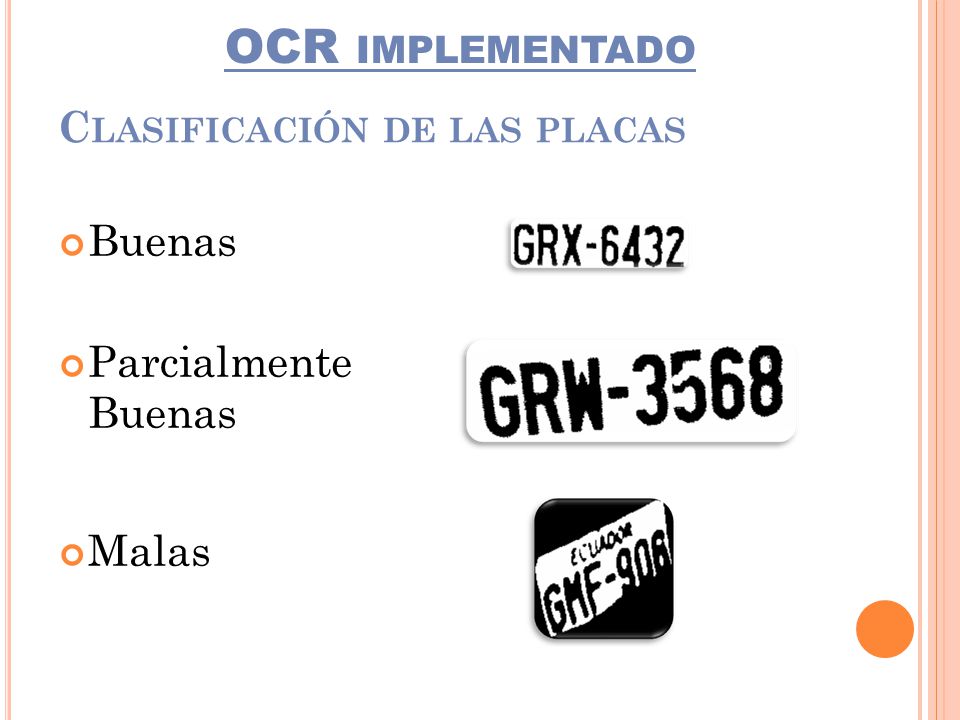

27 OCR implementado Clasificación de las placas Buenas
Parcialmente Buenas Malas

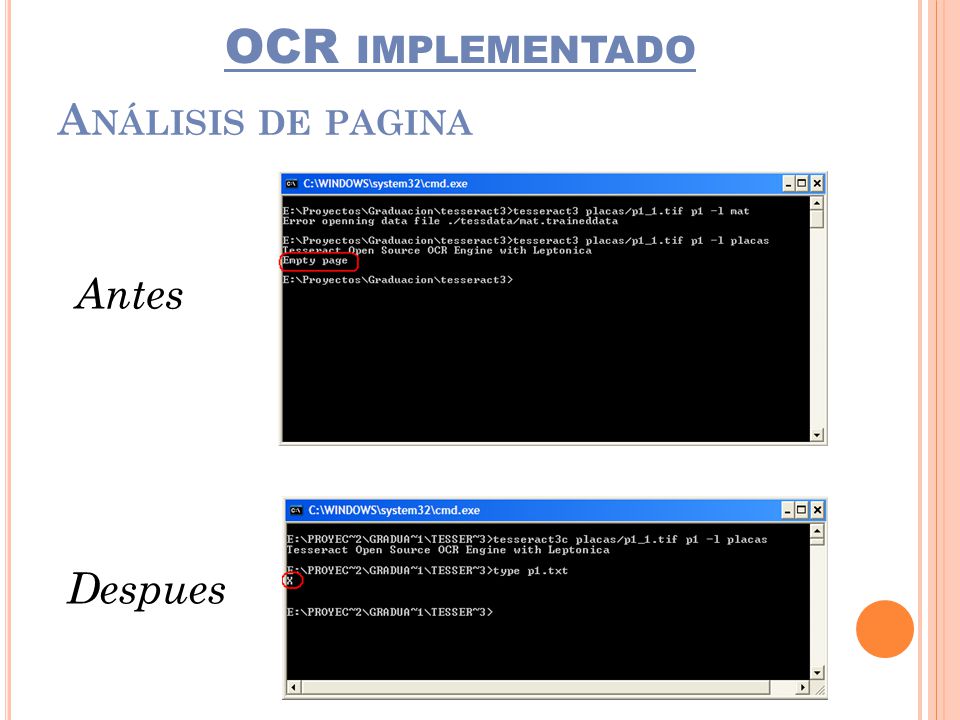

28 OCR implementado Análisis de pagina Antes Despues

29 OCR implementado Detección de errores Antes

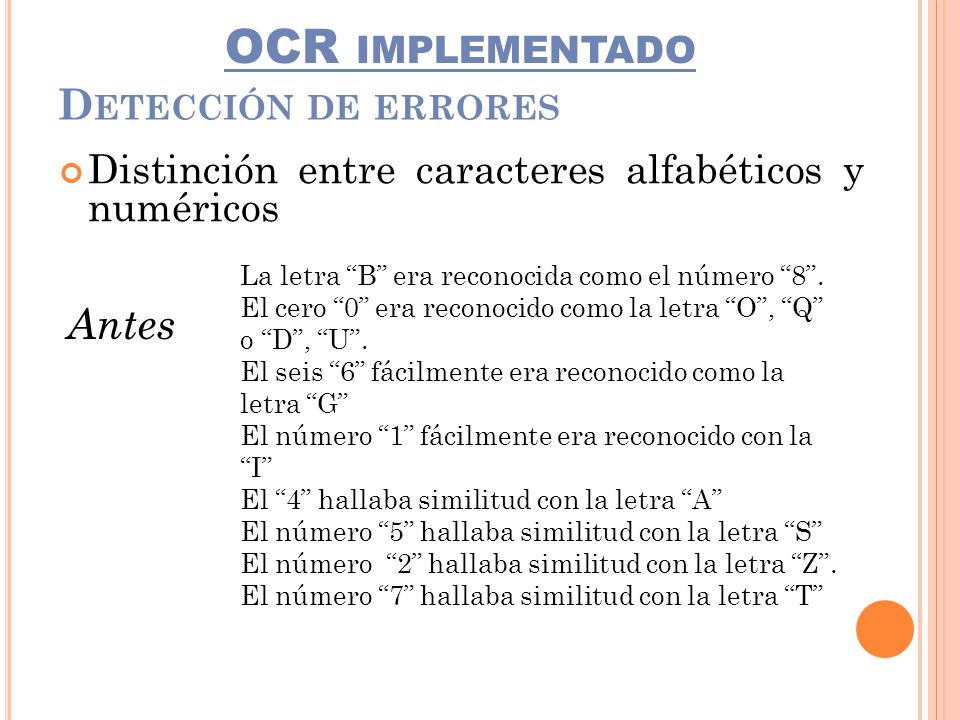

Distinción entre caracteres alfabéticos y numéricos La letra “B” era reconocida como el número “8”. El cero “0” era reconocido como la letra “O”, “Q” o “D”, “U”. El seis “6” fácilmente era reconocido como la letra “G” El número “1” fácilmente era reconocido con la “I” El “4” hallaba similitud con la letra “A” El número “5” hallaba similitud con la letra “S” El número “2” hallaba similitud con la letra “Z”. El número “7” hallaba similitud con la letra “T” Antes

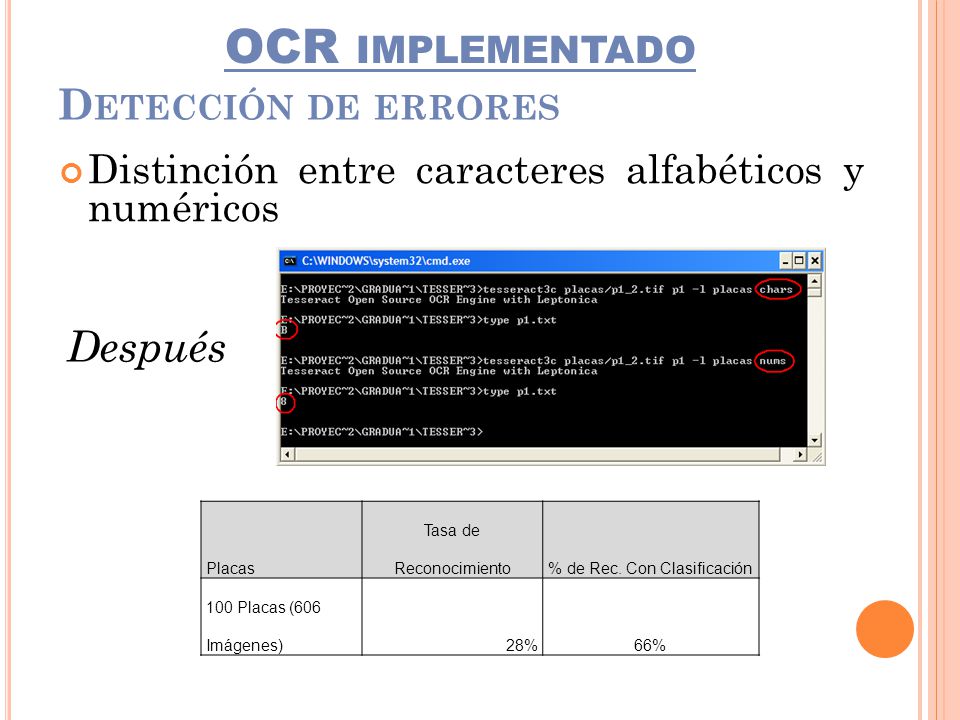

30 OCR implementado Detección de errores Después
Distinción entre caracteres alfabéticos y numéricos Después Placas Tasa de Reconocimiento % de Rec. Con Clasificación 100 Placas (606 Imágenes) 28% 66%

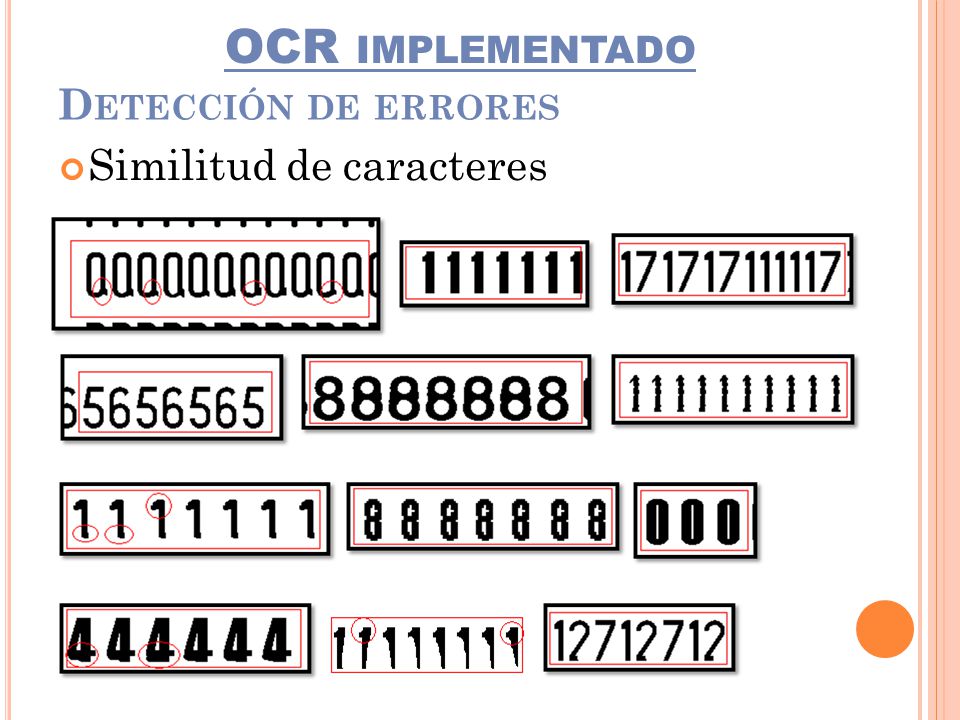

31 OCR implementado Detección de errores Similitud de caracteres

32 OCR implementado Detección de errores

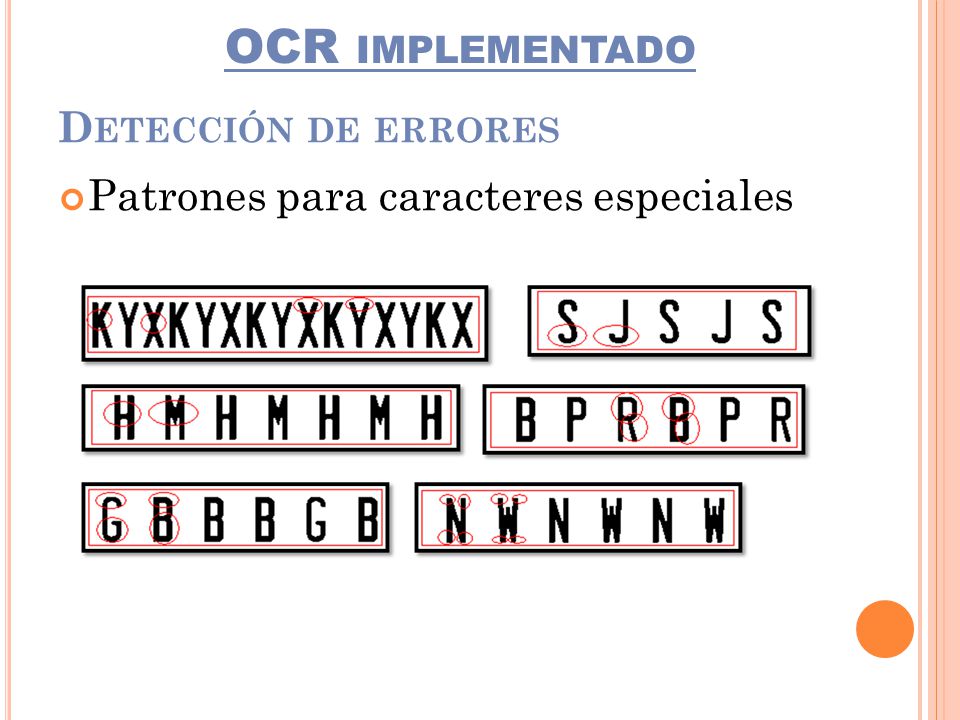

Patrones para caracteres especiales

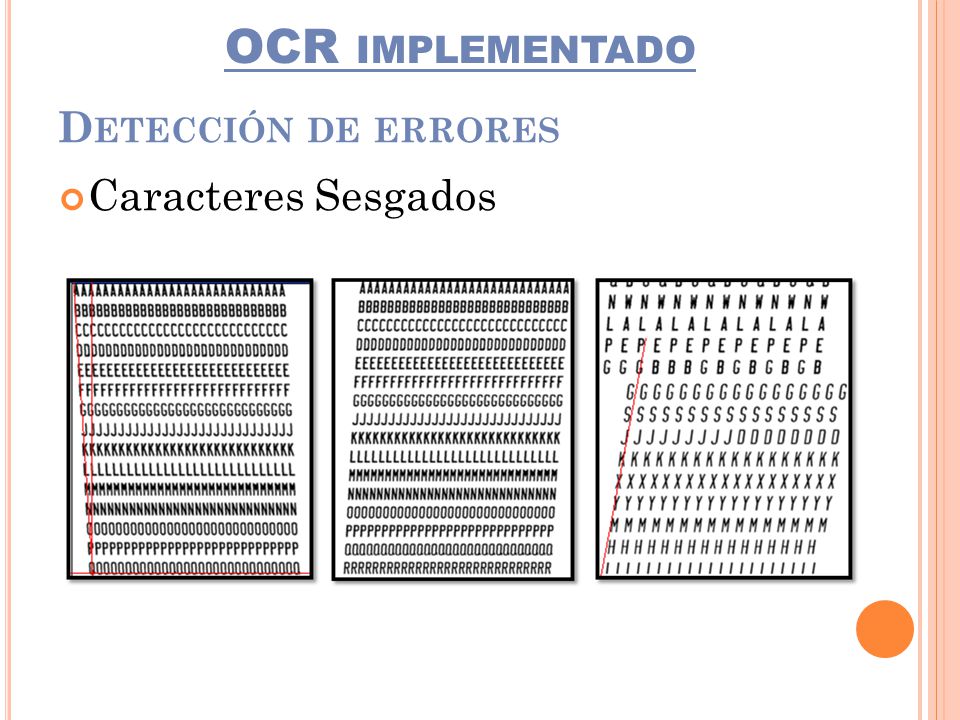

33 OCR implementado Detección de errores Caracteres Sesgados

34 OCR implementado Detección de errores Caracteres Sesgados

35 OCR implementado Detección de errores Caracteres Sesgados

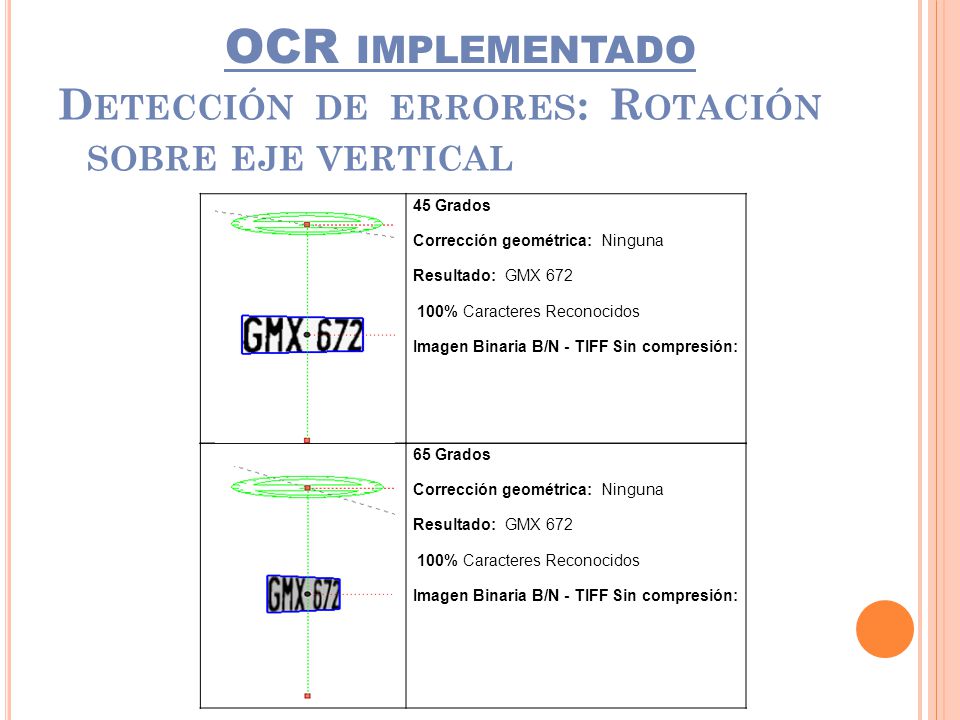

36 OCR implementado Detección de errores: Rotación sobre eje vertical
45 Grados Corrección geométrica: Ninguna Resultado: GMX 672 100% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión: 65 Grados Corrección geométrica: Ninguna Resultado: GMX 672 100% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión:

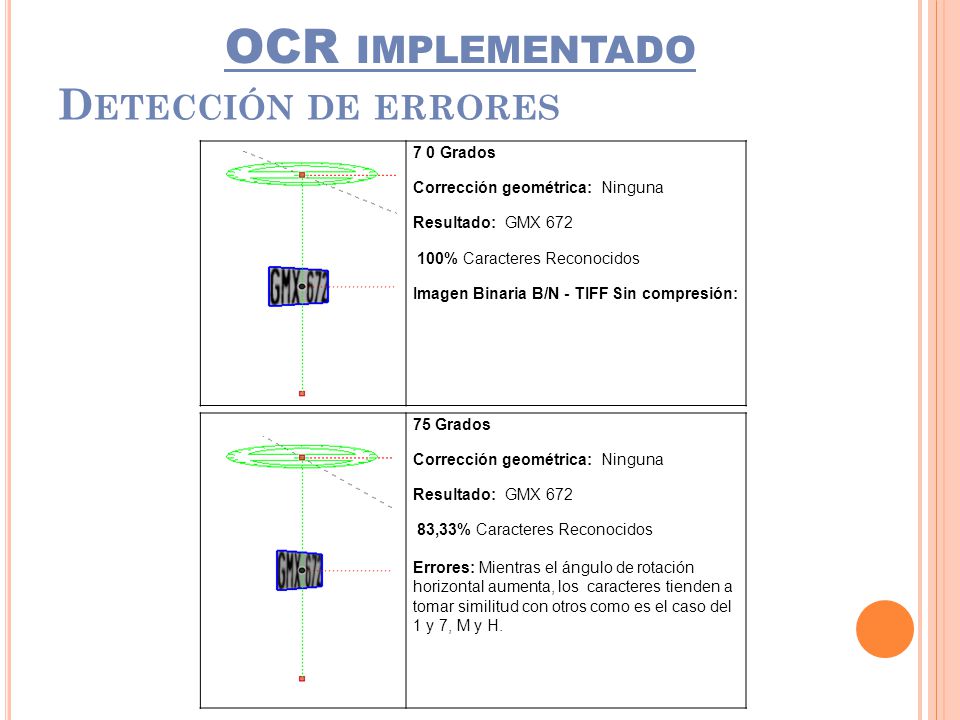

37 OCR implementado Detección de errores 7 0 Grados
Corrección geométrica: Ninguna Resultado: GMX 672 100% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión: 75 Grados Corrección geométrica: Ninguna Resultado: GMX 672 83,33% Caracteres Reconocidos Errores: Mientras el ángulo de rotación horizontal aumenta, los caracteres tienden a tomar similitud con otros como es el caso del 1 y 7, M y H.

38 OCR implementado Detección de errores: Rotación sobre eje horizontal

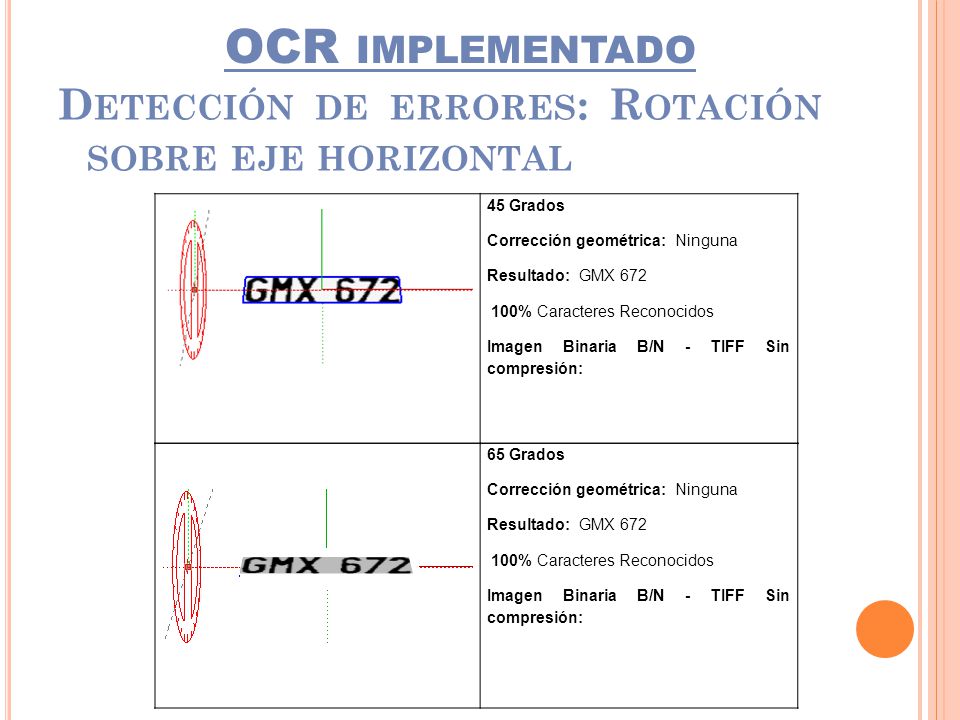

45 Grados Corrección geométrica: Ninguna Resultado: GMX 672 100% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión: 65 Grados Corrección geométrica: Ninguna Resultado: GMX 672 100% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión:

39 OCR implementado Detección de errores: Rotación sobre eje horizontal
70 Grados Corrección geométrica: Ninguna Resultado: GMX 672 83.33% Caracteres Reconocidos Imagen Binaria B/N - TIFF Sin compresión: Errores: Mientras aumente su rotación vertical, luego de la binarización, los caracteres tienden a verse aplastados causando problemas de reconocimiento y como en el presente ejemplo la “M” la reemplaza por “III” o simplemente no la reconoce.

40 RESULTADO SOBRE 100 PLACAS / 606 IMAGENES Total de Placas Reconocidas
OCR implementado Etapa 2: Reconocimiento RESULTADO SOBRE 100 PLACAS / 606 IMAGENES Librería pv2 pv3 pv4 pv5 pv6 pv7 Pv8 (Final) Total de Placas Reconocidas 66 72 75 60 83

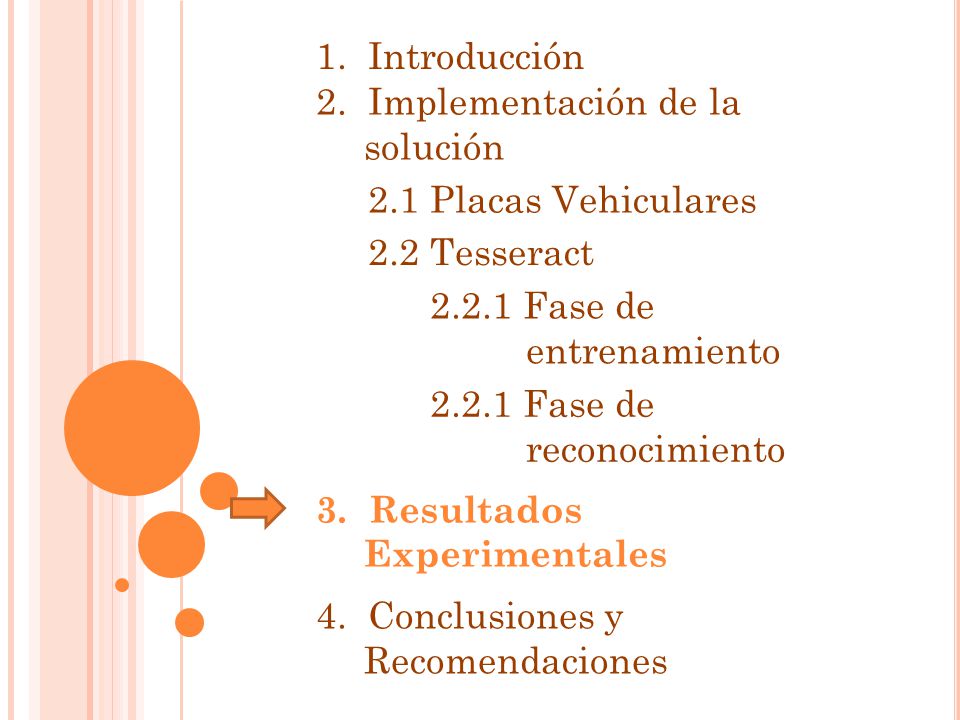

41 1. Introducción 2. Implementación de la solución 2.1 Placas Vehiculares 2.2 Tesseract 2.2.1 Fase de entrenamiento 2.2.1 Fase de reconocimiento 3. Resultados Experimentales 4. Conclusiones y Recomendaciones

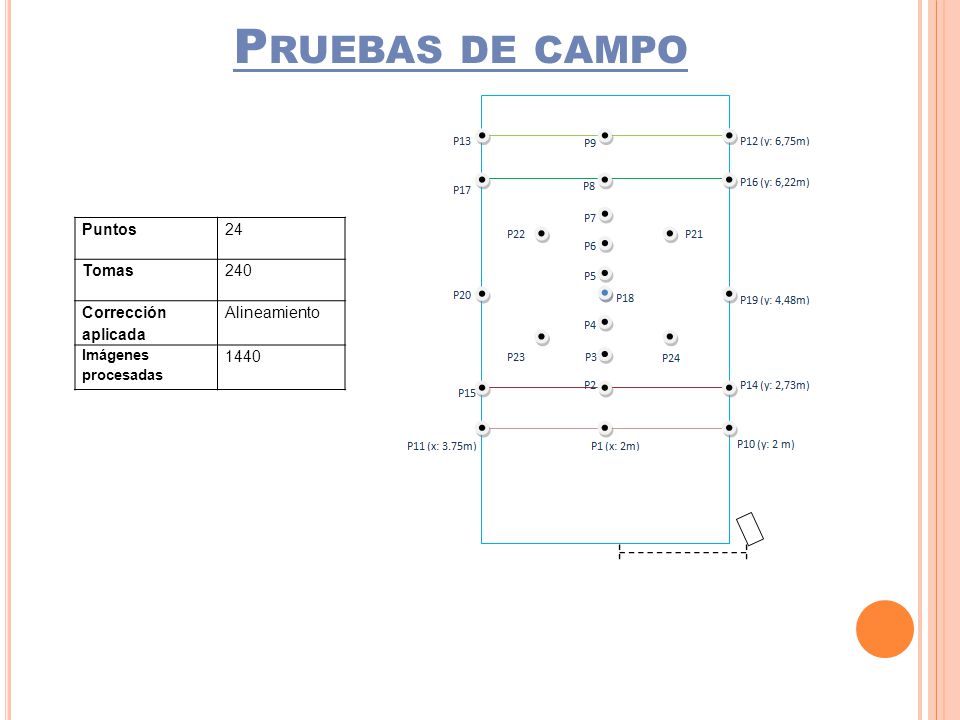

42 Pruebas de campo Puntos 24 Tomas 240 Corrección aplicada Alineamiento
Imágenes procesadas 1440

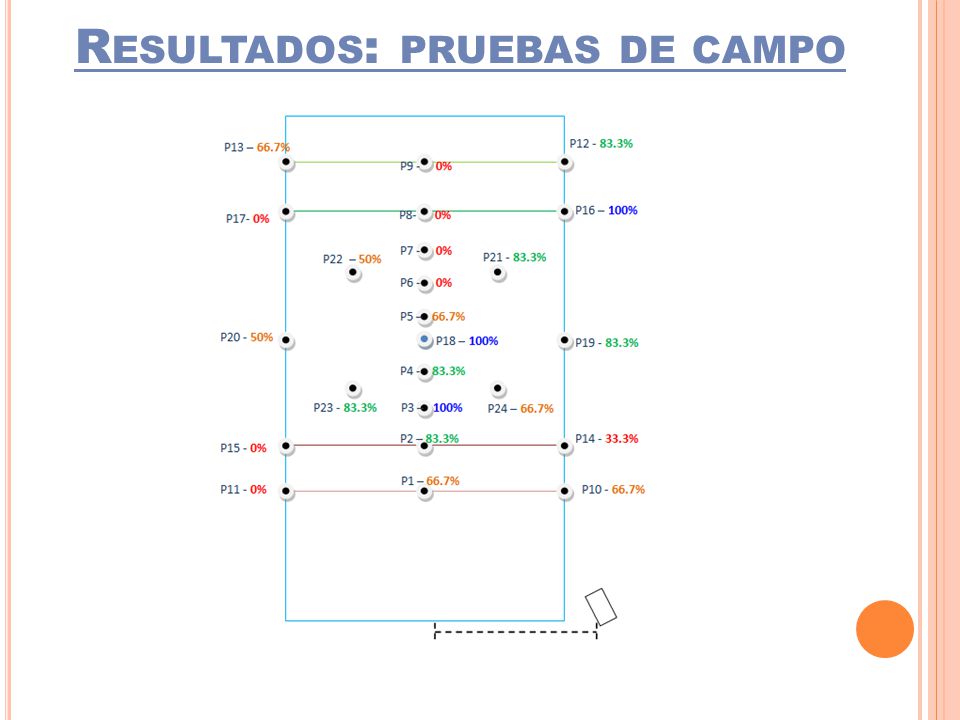

43 Resultados: pruebas de campo

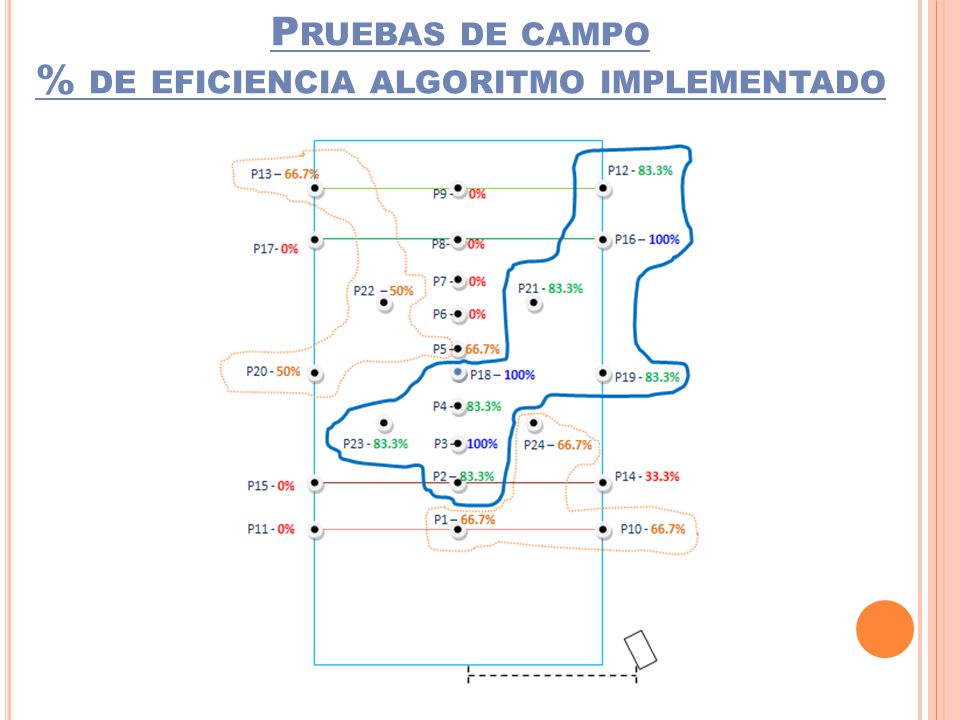

44 Pruebas de campo % de eficiencia algoritmo implementado

45 1. Introducción 2. Implementación de la solución 2.1 Placas Vehiculares 2.2 Tesseract 2.2.1 Fase de entrenamiento 2.2.1 Fase de reconocimiento 3. Resultados Experimentales 4. Conclusiones y Recomendaciones

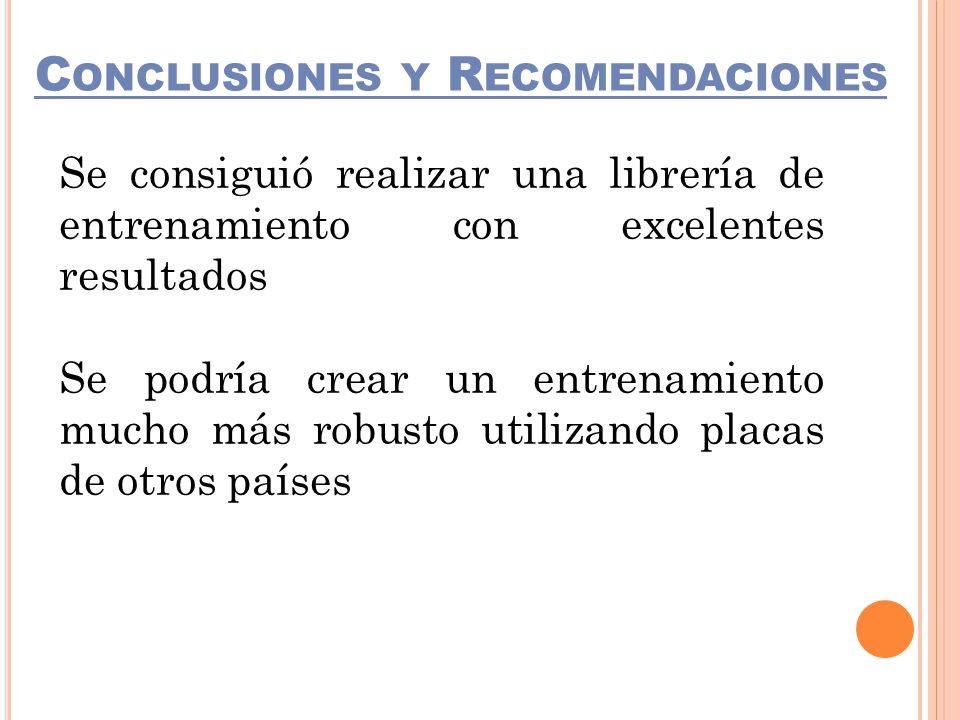

46 Conclusiones y Recomendaciones
Se consiguió realizar una librería de entrenamiento con excelentes resultados Se podría crear un entrenamiento mucho más robusto utilizando placas de otros países

47 Conclusiones y Recomendaciones

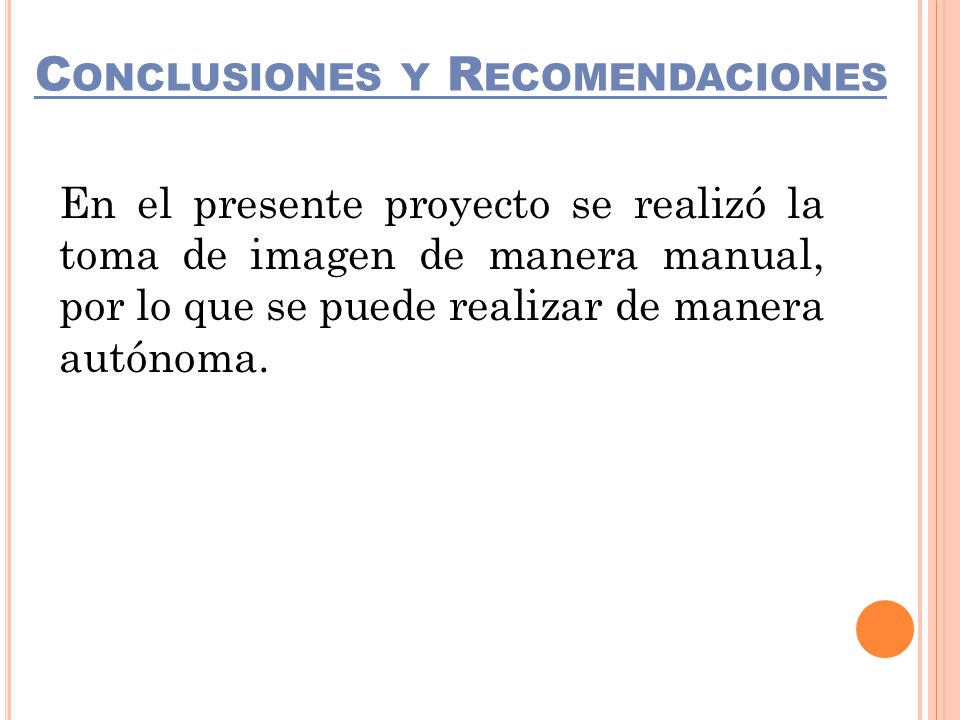

En el presente proyecto se realizó la toma de imagen de manera manual, por lo que se puede realizar de manera autónoma.
