2 200420032005 S1 CALENTAMIENTO EN 30 MINUTOS CALIBRACIÓN EN 15 MINUTOS ESTÁNDAR PARA CALIBRACIÓN ESCANEADO EN 3 MINUTOS 200120002002 PRIMER ESCÁNER UNIVERSIDAD DE UTAH 10’ X 10’ NECESIDAD DE NITRÓGENO LÍQUIDO

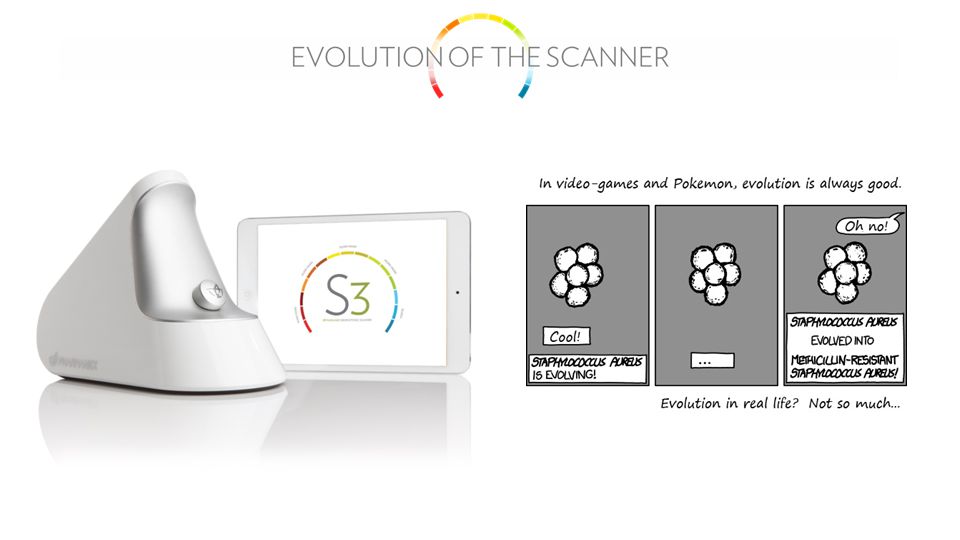

3 200720062008 S2 CALENTAMIENTO EN 5 MINUTOS ESCANEADO EN 90 SEGUNDOS SIN ESTÁNDAR PARA CALIBRACIÓN EN VERSIÓN EVEREST NECESIDAD DE LECTOR DE CÓDIGOS DE BARRAS Y ORDENADOR PORTÁTIL 200420032005 S1 CALENTAMIENTO EN 30 MINUTOS CALIBRACIÓN EN 15 MINUTOS ESCANEADO EN 3 MINUTOS ESTÁNDAR PARA CALIBRACIÓN

4 MÁS RÁPIDO PORTÁTIL MÁS PEQUEÑO DIGITAL PRESENTAMOS 200820072009 S2 CALENTAMIENTO EN 5 MINUTOS ESCANEADO EN 90 SEGUNDOS SINESTÁNDAR PARA CALIBRACIÓN EN VERSIÓN EVEREST NECESIDAD DE LECTOR DE CÓDIGOS DE BARRAS Y ORDENADOR PORTÁTIL

5 0:30 S3 1:30 S2 3:00 S1

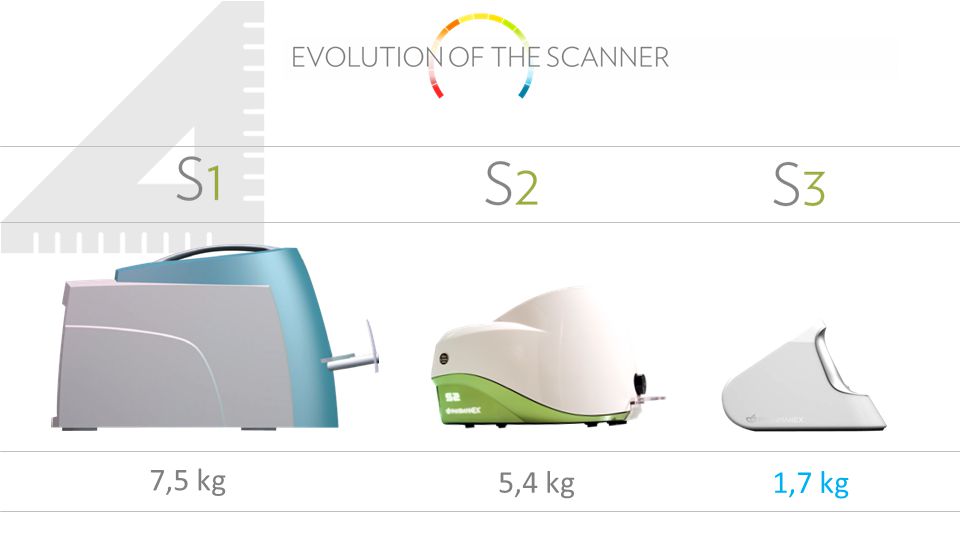

6 7,5 kg 5,4 kg 1,7 kg

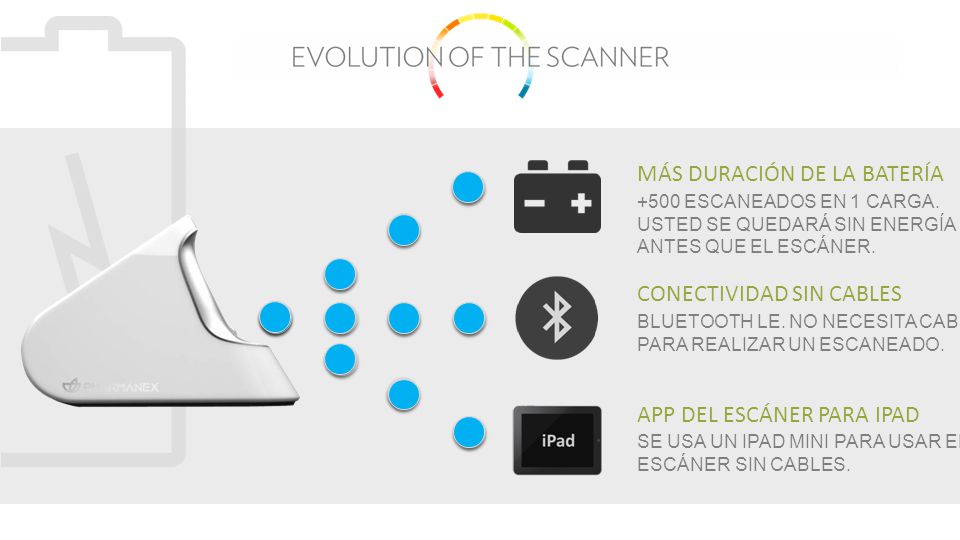

7 MÁS DURACIÓN DE LA BATERÍA +500 ESCANEADOS EN 1 CARGA. USTED SE QUEDARÁ SIN ENERGÍA ANTES QUE EL ESCÁNER. CONECTIVIDAD SIN CABLES BLUETOOTH LE. NO NECESITA CABLES PARA REALIZAR UN ESCANEADO. APP DEL ESCÁNER PARA IPAD SE USA UN IPAD MINI PARA USAR EL ESCÁNER SIN CABLES.

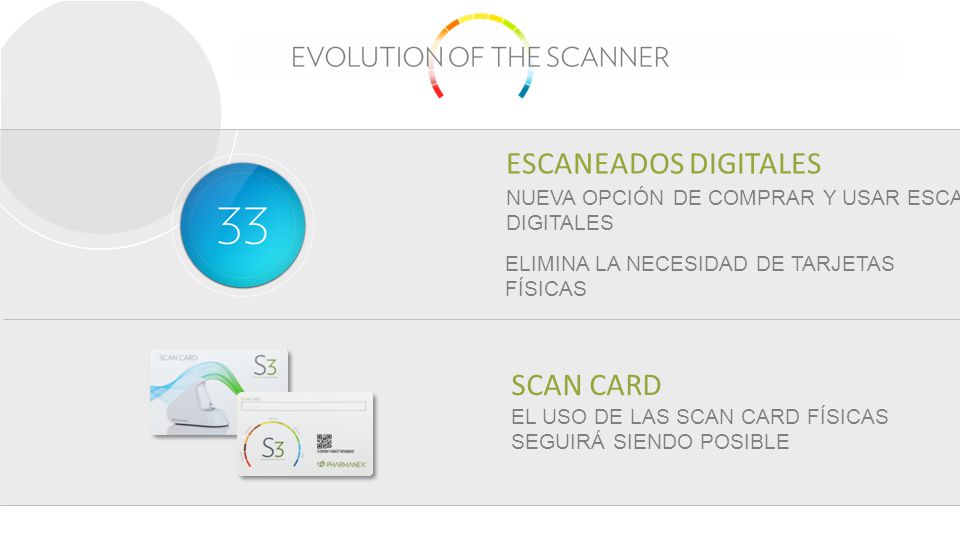

8 ESCANEADOS DIGITALES NUEVA OPCIÓN DE COMPRAR Y USAR ESCANEADOS DIGITALES SCAN CARD EL USO DE LAS SCAN CARD FÍSICAS SEGUIRÁ SIENDO POSIBLE ELIMINA LA NECESIDAD DE TARJETAS FÍSICAS

9 2 1 3 La fábrica calibra el Escáner usando los mismos métodos que con el S2 La fábrica hace inspección de aseguramiento de la calidad (QA) en cada Escáner La fábrica del Escáner envía el Escáner al mercado

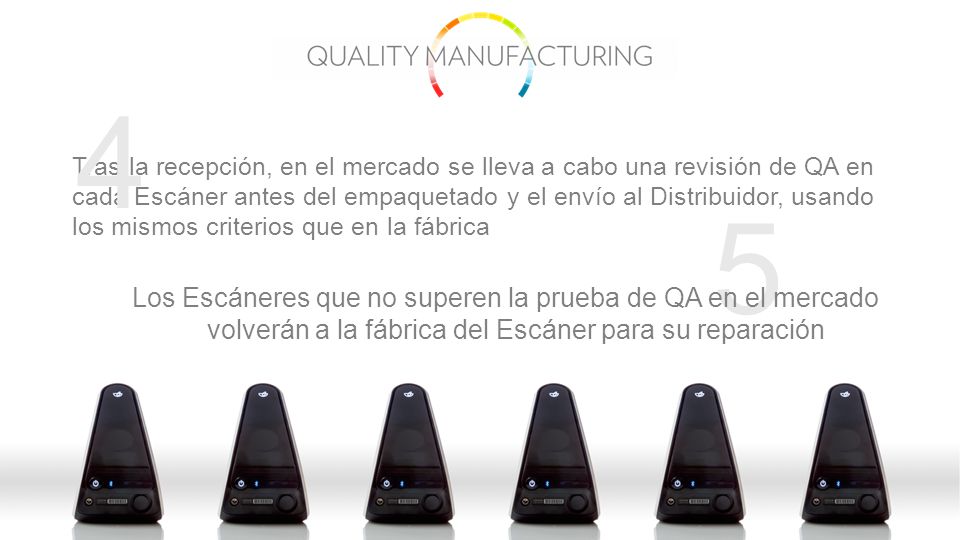

10 5 Tras la recepción, en el mercado se lleva a cabo una revisión de QA en cada Escáner antes del empaquetado y el envío al Distribuidor, usando los mismos criterios que en la fábrica Los Escáneres que no superen la prueba de QA en el mercado volverán a la fábrica del Escáner para su reparación 4

11

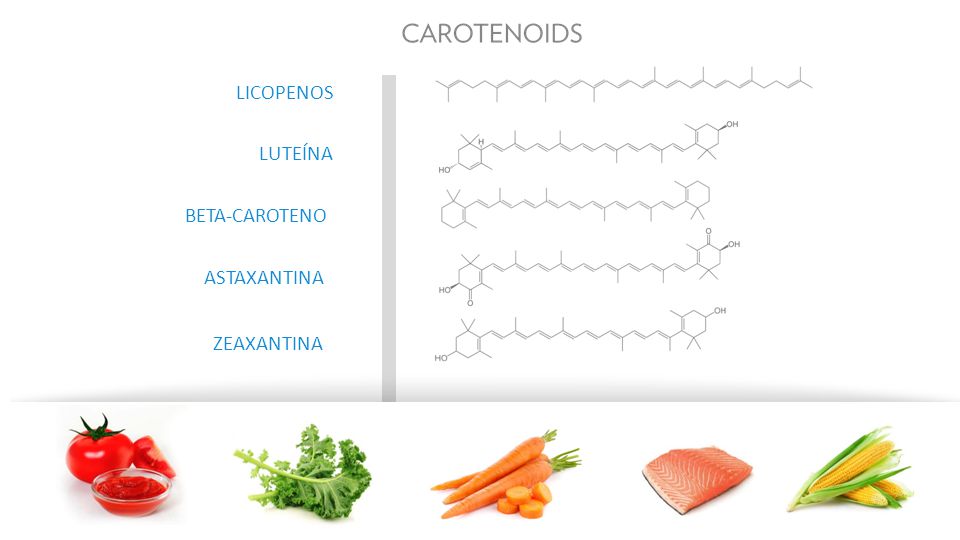

12 ZEAXANTINA ASTAXANTINA BETA-CAROTENO LUTEÍNA LICOPENOS

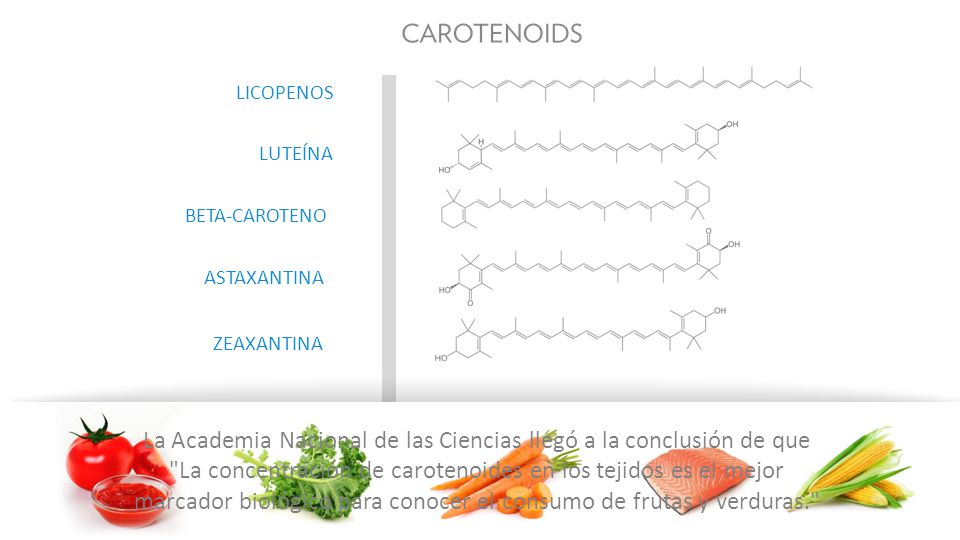

13 ZEAXANTINA ASTAXANTINA BETA-CAROTENO LUTEÍNA LICOPENOS La Academia Nacional de las Ciencias llegó a la conclusión de que "La concentración de carotenoides en los tejidos es el mejor marcador biológico para conocer el consumo de frutas y verduras."

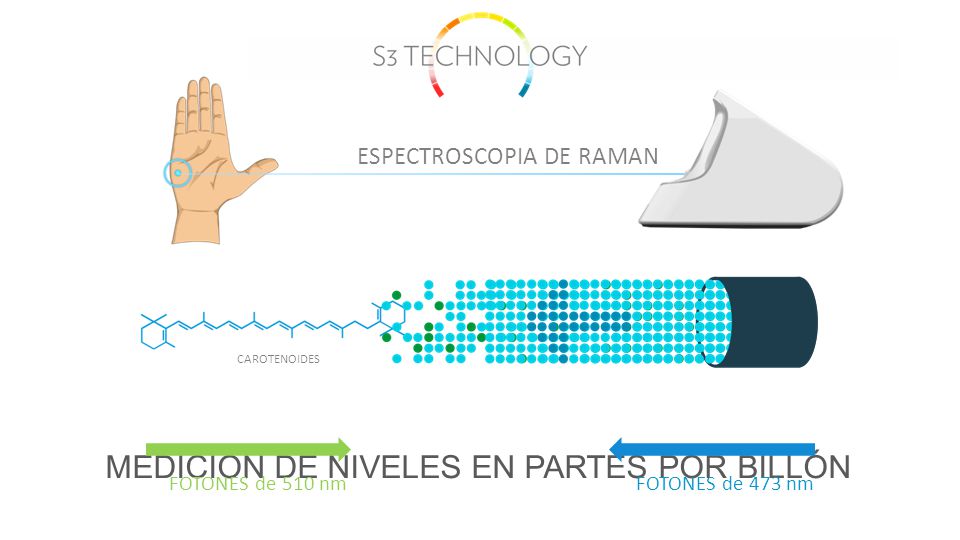

14 MEDICIÓN DE NIVELES EN PARTES POR BILLÓN CAROTENOIDES FOTONES de 473 nm ESPECTROSCOPIA DE RAMAN FOTONES de 510 nm

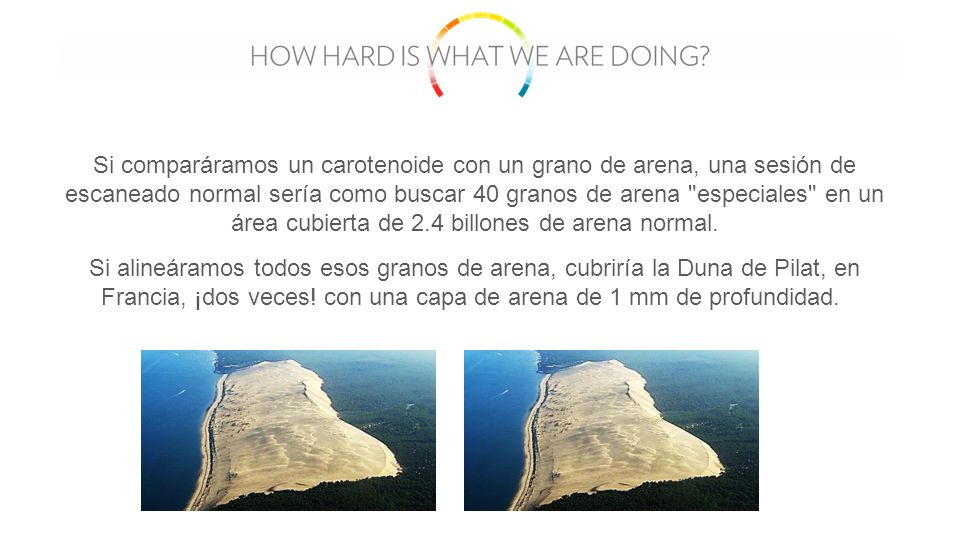

15 Si comparáramos un carotenoide con un grano de arena, una sesión de escaneado normal sería como buscar 40 granos de arena "especiales" en un área cubierta de 2.4 billones de arena normal. Si alineáramos todos esos granos de arena, cubriría la Duna de Pilat, en Francia, ¡dos veces! con una capa de arena de 1 mm de profundidad.

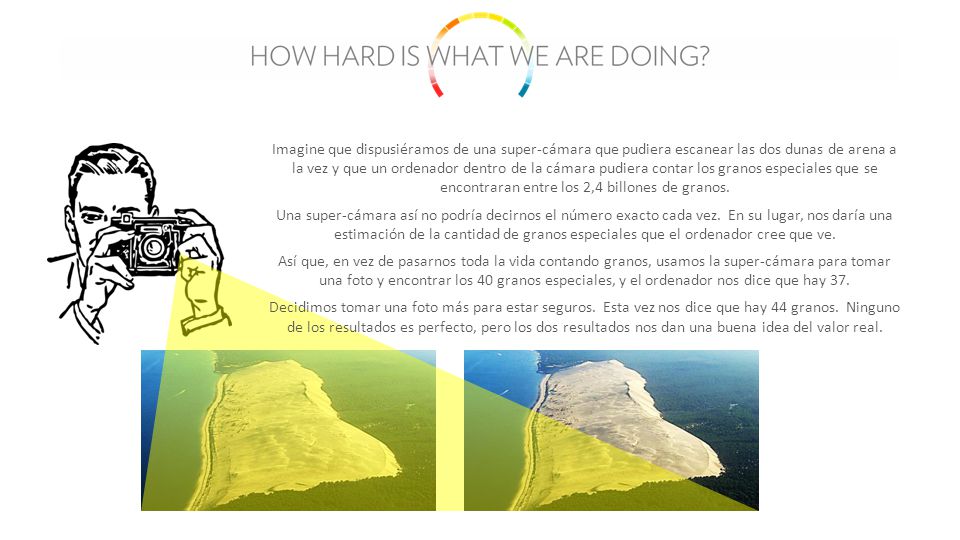

16 Imagine que dispusiéramos de una super-cámara que pudiera escanear las dos dunas de arena a la vez y que un ordenador dentro de la cámara pudiera contar los granos especiales que se encontraran entre los 2,4 billones de granos. Una super-cámara así no podría decirnos el número exacto cada vez. En su lugar, nos daría una estimación de la cantidad de granos especiales que el ordenador cree que ve. Así que, en vez de pasarnos toda la vida contando granos, usamos la super-cámara para tomar una foto y encontrar los 40 granos especiales, y el ordenador nos dice que hay 37. Decidimos tomar una foto más para estar seguros. Esta vez nos dice que hay 44 granos. Ninguno de los resultados es perfecto, pero los dos resultados nos dan una buena idea del valor real.

17

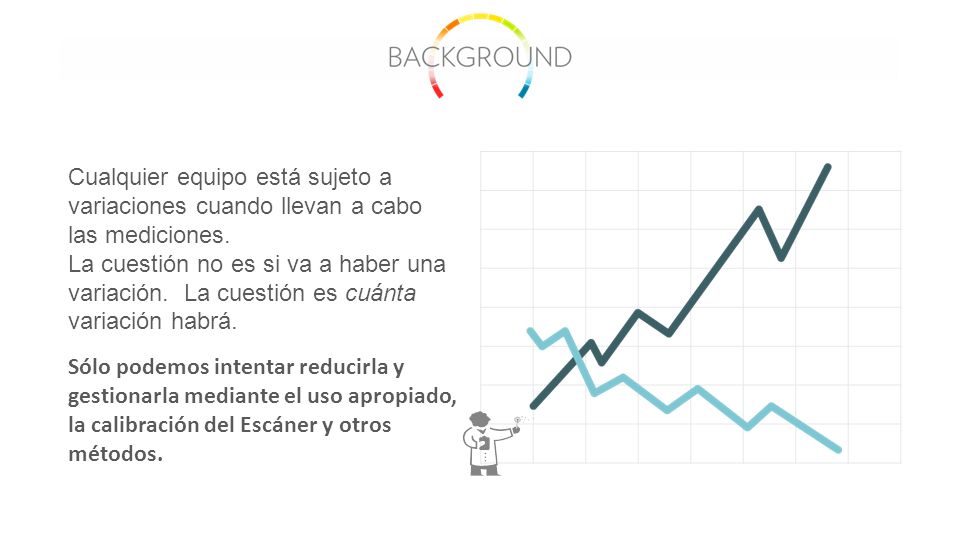

18 Cualquier equipo está sujeto a variaciones cuando llevan a cabo las mediciones. La cuestión no es si va a haber una variación. La cuestión es cuánta variación habrá. Sólo podemos intentar reducirla y gestionarla mediante el uso apropiado, la calibración del Escáner y otros métodos.

19 1.¿Es "más variable" el BPS que otros Equipos similares? 2.¿Es el BPS S3 "más variable" que el S2? PREGUNTAS:

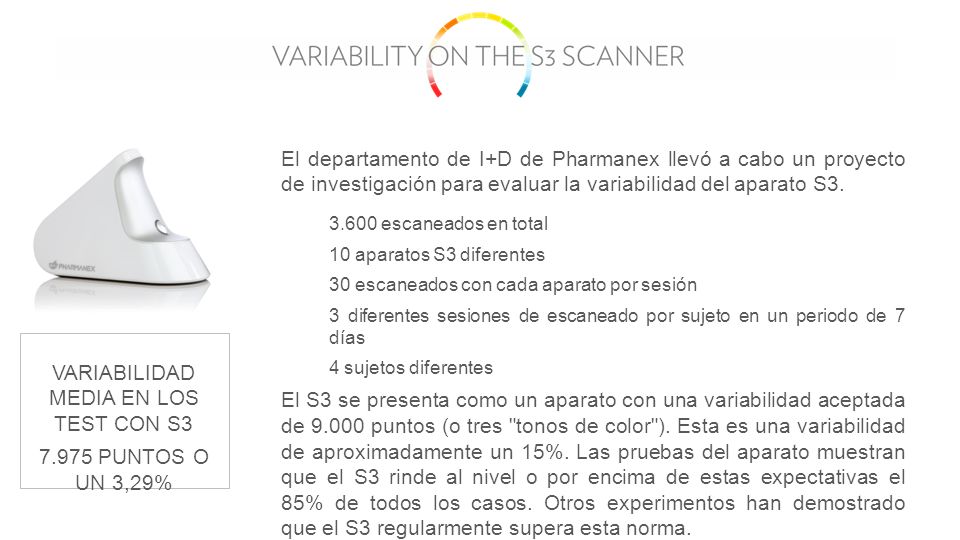

20 El departamento de I+D de Pharmanex llevó a cabo un proyecto de investigación para evaluar la variabilidad del aparato S3. 3.600 escaneados en total 10 aparatos S3 diferentes 30 escaneados con cada aparato por sesión 3 diferentes sesiones de escaneado por sujeto en un periodo de 7 días 4 sujetos diferentes El S3 se presenta como un aparato con una variabilidad aceptada de 9.000 puntos (o tres "tonos de color"). Esta es una variabilidad de aproximadamente un 15%. Las pruebas del aparato muestran que el S3 rinde al nivel o por encima de estas expectativas el 85% de todos los casos. Otros experimentos han demostrado que el S3 regularmente supera esta norma. VARIABILIDAD MEDIA EN LOS TEST CON S3 7.975 PUNTOS O UN 3,29%

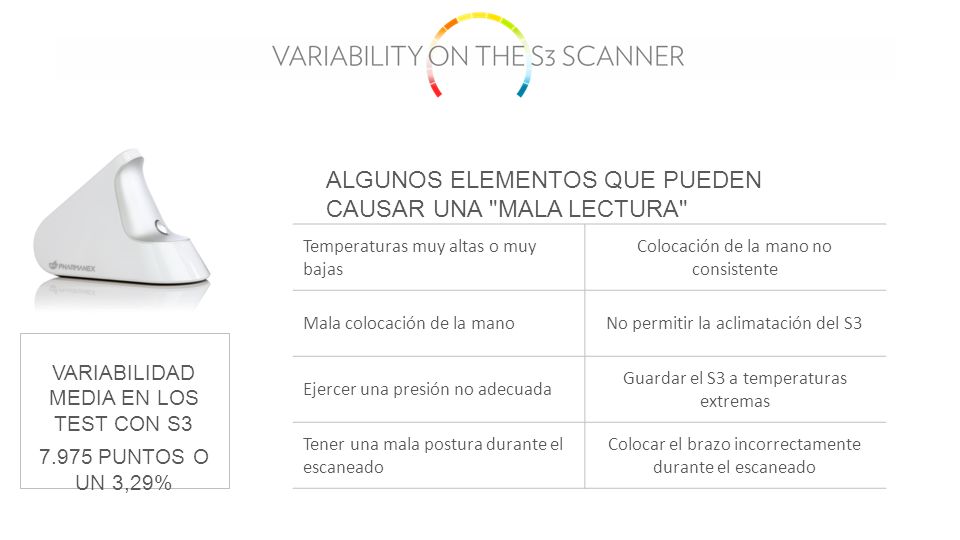

21 VARIABILIDAD MEDIA EN LOS TEST CON S3 7.975 PUNTOS O UN 3,29% Temperaturas muy altas o muy bajas Colocación de la mano no consistente Mala colocación de la manoNo permitir la aclimatación del S3 Ejercer una presión no adecuada Guardar el S3 a temperaturas extremas Tener una mala postura durante el escaneado Colocar el brazo incorrectamente durante el escaneado ALGUNOS ELEMENTOS QUE PUEDEN CAUSAR UNA "MALA LECTURA"

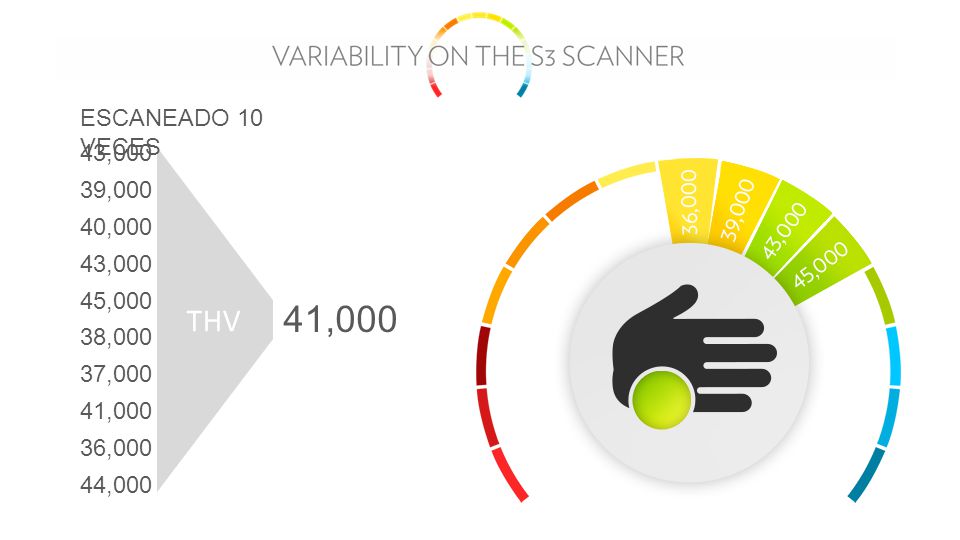

22 41,000 43,000 39,000 40,000 43,000 45,000 38,000 37,000 41,000 36,000 44,000 THV ESCANEADO 10 VECES

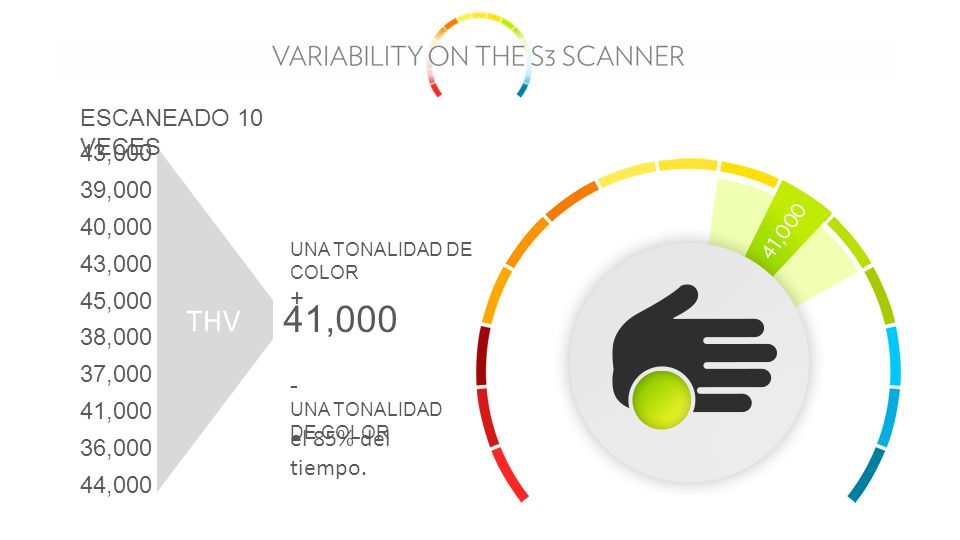

23 41,000 43,000 39,000 40,000 43,000 45,000 38,000 37,000 41,000 36,000 44,000 THV ESCANEADO 10 VECES UNA TONALIDAD DE COLOR + - UNA TONALIDAD DE COLOR el 85% del tiempo.

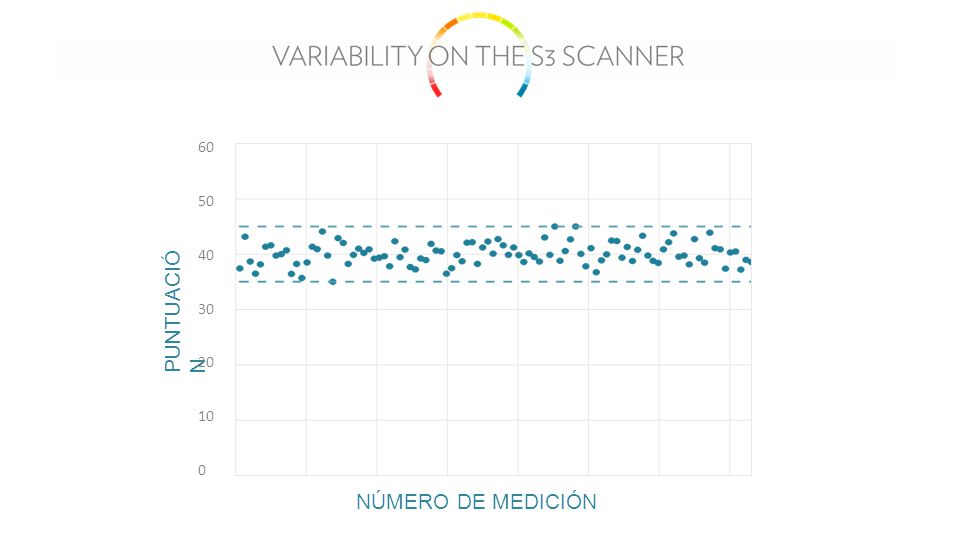

24 PUNTUACIÓ N NÚMERO DE MEDICIÓN 60 50 40 30 20 10 0

25 El departamento de I+D de Pharmanex llevó a cabo un proyecto de investigación para evaluar la variabilidad del aparato S2. 450 escaneados en total 5 aparatos S2 diferentes 30 escaneados con cada aparato por sesión 3 diferentes sesiones de escaneado por sujeto en un periodo de 7 días El S2 se presenta como un aparato con una variabilidad aceptada de 9.000 puntos (o tres "tonos de color"). Esta es una variabilidad de aproximadamente un 15%. Las pruebas del aparato muestran que el S2 rinde al nivel o por encima de estas expectativas el 85% de todos los casos. Otros experimentos han demostrado que el S2 regularmente supera esta norma. VARIABILIDAD MEDIA EN LOS TEST CON S2: 2.484 PUNTOS O UN 4,14%

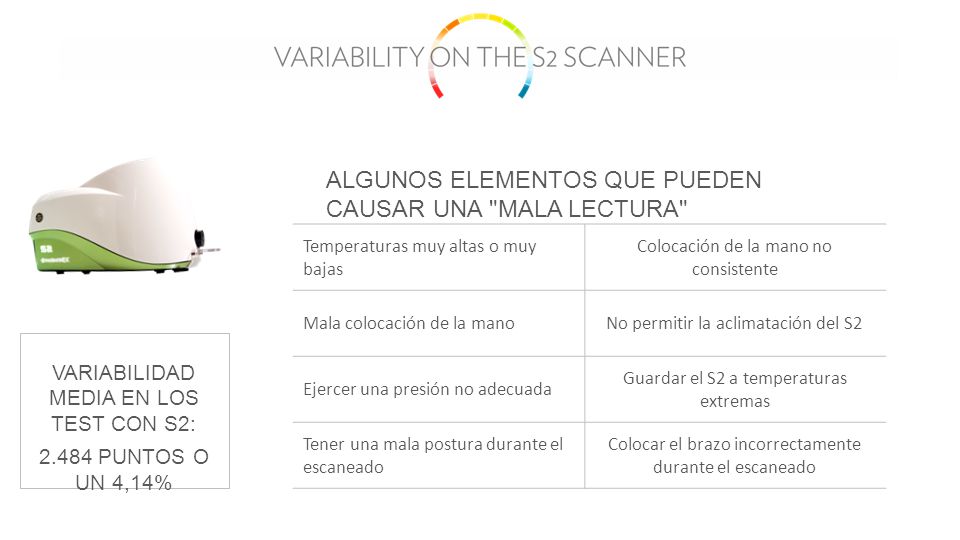

26 VARIABILIDAD MEDIA EN LOS TEST CON S2: 2.484 PUNTOS O UN 4,14% Temperaturas muy altas o muy bajas Colocación de la mano no consistente Mala colocación de la manoNo permitir la aclimatación del S2 Ejercer una presión no adecuada Guardar el S2 a temperaturas extremas Tener una mala postura durante el escaneado Colocar el brazo incorrectamente durante el escaneado ALGUNOS ELEMENTOS QUE PUEDEN CAUSAR UNA "MALA LECTURA"

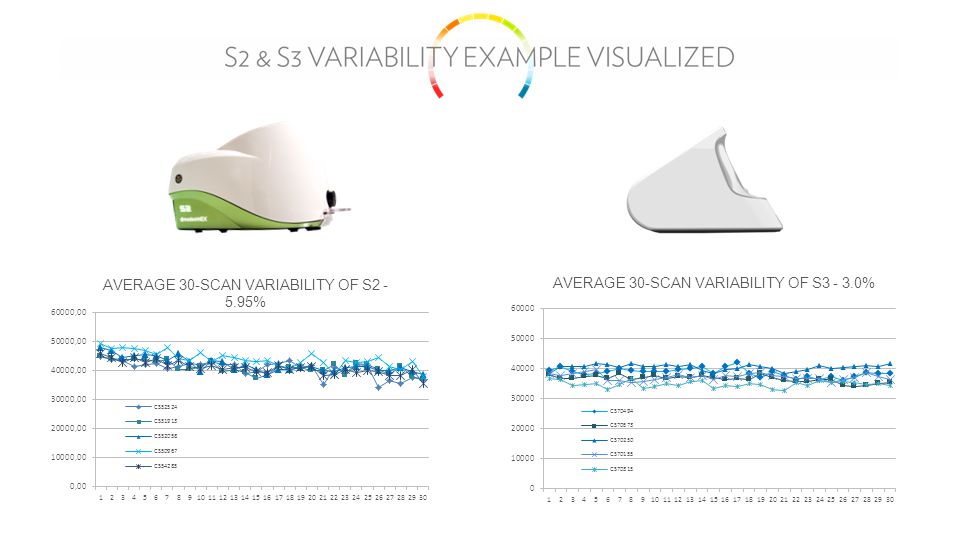

27

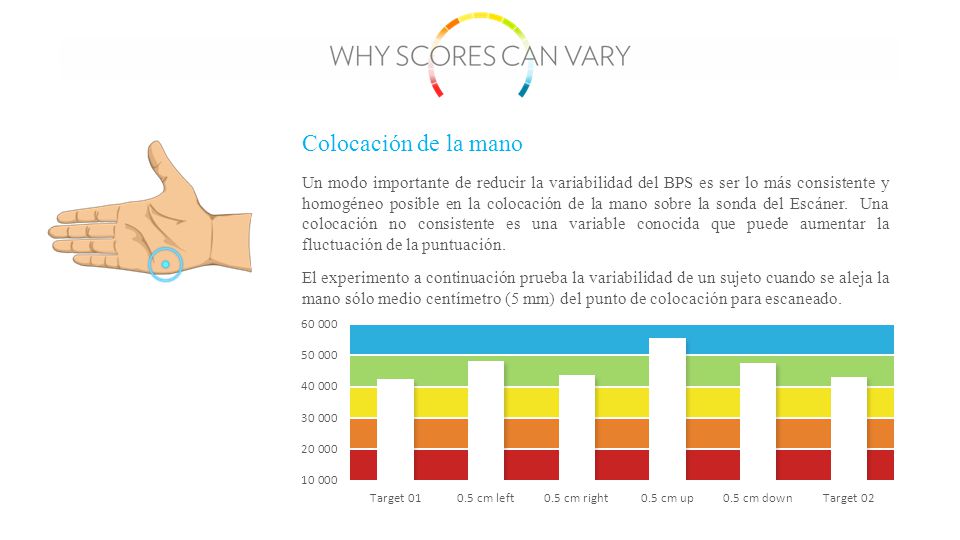

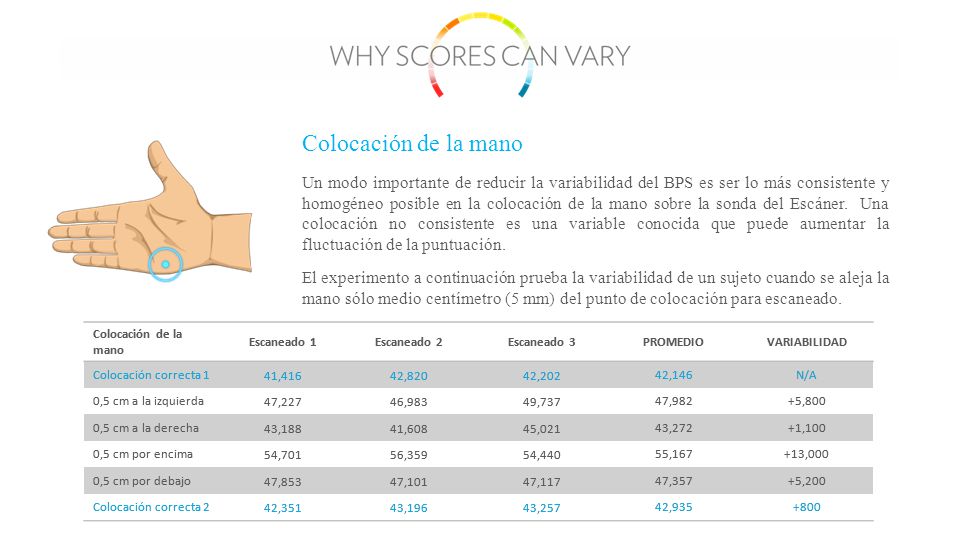

28 Un modo importante de reducir la variabilidad del BPS es ser lo más consistente y homogéneo posible en la colocación de la mano sobre la sonda del Escáner. Una colocación no consistente es una variable conocida que puede aumentar la fluctuación de la puntuación. El experimento a continuación prueba la variabilidad de un sujeto cuando se aleja la mano sólo medio centímetro (5 mm) del punto de colocación para escaneado. Colocación de la mano Escaneado 1Escaneado 2Escaneado 3PROMEDIOVARIABILIDAD Colocación correcta 141,41642,82042,20242,146N/A 0,5 cm a la izquierda47,22746,98349,73747,982+5,800 0,5 cm a la derecha43,18841,60845,02143,272+1,100 0,5 cm por encima54,70156,35954,44055,167+13,000 0,5 cm por debajo47,85347,10147,11747,357+5,200 Colocación correcta 242,35143,19643,25742,935+800 Colocación de la mano Escaneado 1Escaneado 2Escaneado 3PROMEDIOVARIABILIDAD Colocación correcta 141,41642,82042,20242,146N/A 0,5 cm a la izquierda47,22746,98349,73747,982+5,800 0,5 cm a la derecha43,18841,60845,02143,272+1,100 0,5 cm por encima54,70156,35954,44055,167+13,000 0,5 cm por debajo47,85347,10147,11747,357+5,200 Colocación correcta 242,35143,19643,25742,935+800

29 Un modo importante de reducir la variabilidad del BPS es ser lo más consistente y homogéneo posible en la colocación de la mano sobre la sonda del Escáner. Una colocación no consistente es una variable conocida que puede aumentar la fluctuación de la puntuación. El experimento a continuación prueba la variabilidad de un sujeto cuando se aleja la mano sólo medio centímetro (5 mm) del punto de colocación para escaneado. Colocación de la mano

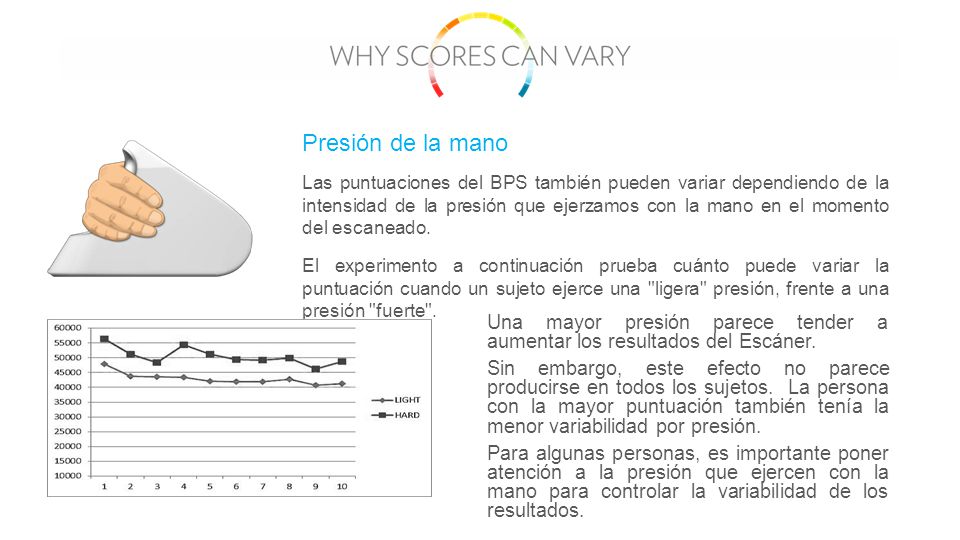

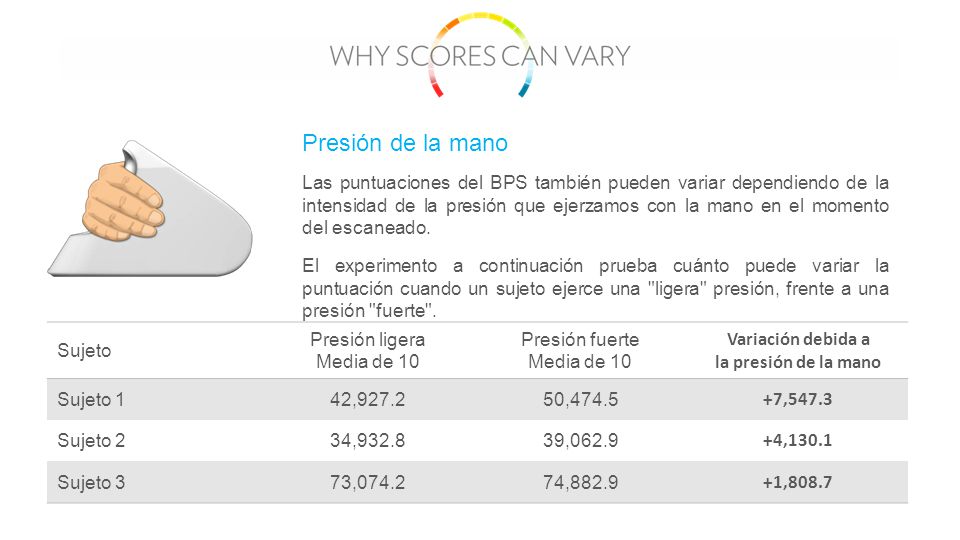

30 Las puntuaciones del BPS también pueden variar dependiendo de la intensidad de la presión que ejerzamos con la mano en el momento del escaneado. El experimento a continuación prueba cuánto puede variar la puntuación cuando un sujeto ejerce una "ligera" presión, frente a una presión "fuerte". Presión de la mano Sujeto Presión ligera Media de 10 escaneados Presión fuerte Media de 10 escaneados Variación debida a la presión de la mano Sujeto 142,927.250,474.5 +7,547.3 Sujeto 234,932.839,062.9 +4,130.1 Sujeto 373,074.274,882.9 +1,808.7

31 Las puntuaciones del BPS también pueden variar dependiendo de la intensidad de la presión que ejerzamos con la mano en el momento del escaneado. El experimento a continuación prueba cuánto puede variar la puntuación cuando un sujeto ejerce una "ligera" presión, frente a una presión "fuerte". Presión de la mano Una mayor presión parece tender a aumentar los resultados del Escáner. Sin embargo, este efecto no parece producirse en todos los sujetos. La persona con la mayor puntuación también tenía la menor variabilidad por presión. Para algunas personas, es importante poner atención a la presión que ejercen con la mano para controlar la variabilidad de los resultados.

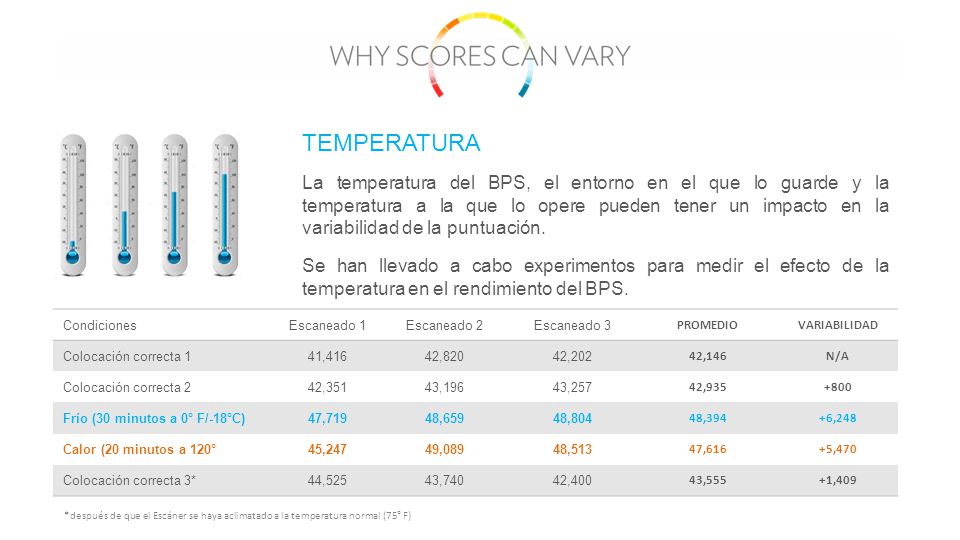

32 La temperatura del BPS, el entorno en el que lo guarde y la temperatura a la que lo opere pueden tener un impacto en la variabilidad de la puntuación. Se han llevado a cabo experimentos para medir el efecto de la temperatura en el rendimiento del BPS. TEMPERATURA CondicionesEscaneado 1Escaneado 2Escaneado 3 PROMEDIOVARIABILIDAD Colocación correcta 141,41642,82042,202 42,146N/A Colocación correcta 242,35143,19643,257 42,935+800 Frío (30 minutos a 0° F/-18°C)47,71948,65948,804 48,394+6,248 Calor (20 minutos a 120° F/49°C)45,24749,08948,513 47,616+5,470 Colocación correcta 3*44,52543,74042,400 43,555+1,409 *después de que el Escáner se haya aclimatado a la temperatura normal (75° F)

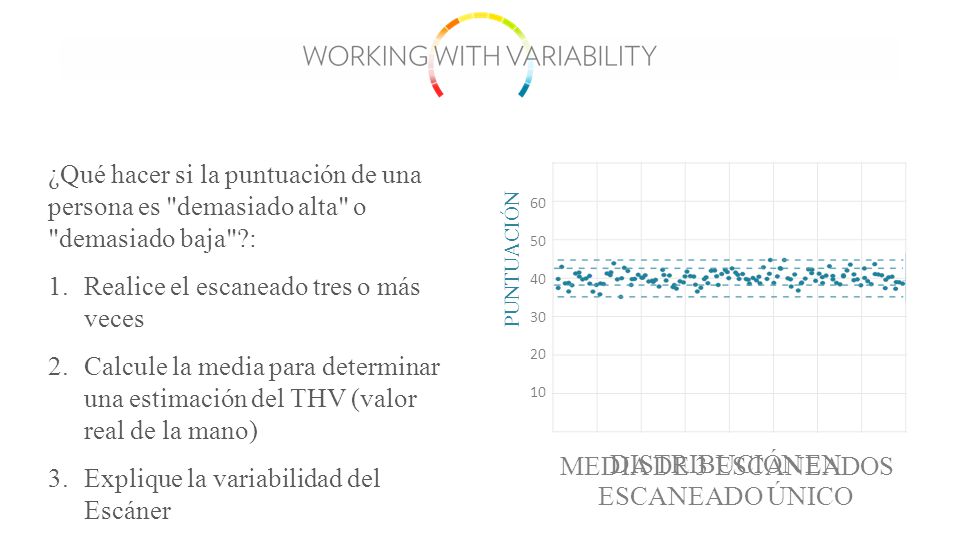

33 ¿Qué hacer si la puntuación de una persona es "demasiado alta" o "demasiado baja"?: 1.Realice el escaneado tres o más veces 2.Calcule la media para determinar una estimación del THV (valor real de la mano) 3.Explique la variabilidad del Escáner PUNTUACIÓN DISTRIBUCIÓN EN ESCANEADO ÚNICO 60 50 40 30 20 10 MEDIA DE 3 ESCANEADOS

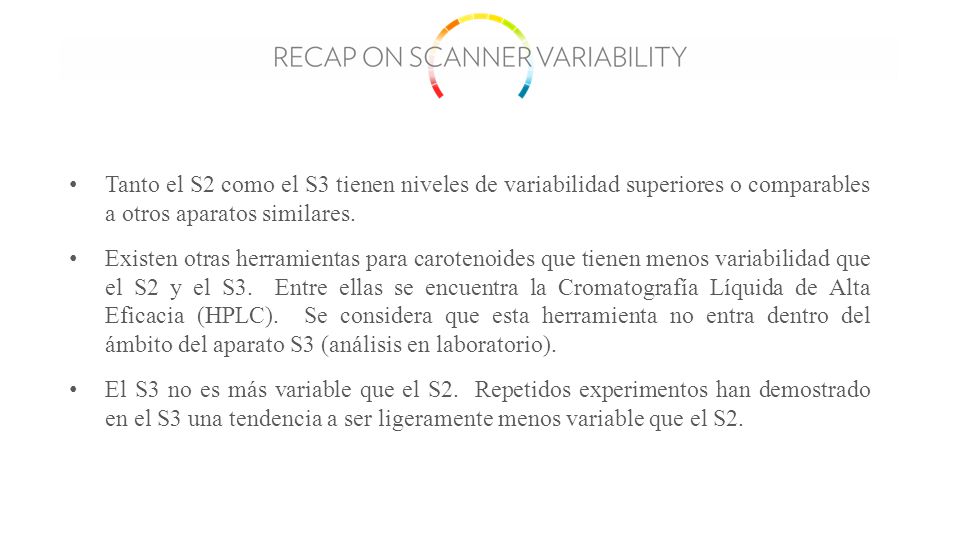

34 Tanto el S2 como el S3 tienen niveles de variabilidad superiores o comparables a otros aparatos similares. Existen otras herramientas para carotenoides que tienen menos variabilidad que el S2 y el S3. Entre ellas se encuentra la Cromatografía Líquida de Alta Eficacia (HPLC). Se considera que esta herramienta no entra dentro del ámbito del aparato S3 (análisis en laboratorio). El S3 no es más variable que el S2. Repetidos experimentos han demostrado en el S3 una tendencia a ser ligeramente menos variable que el S2.

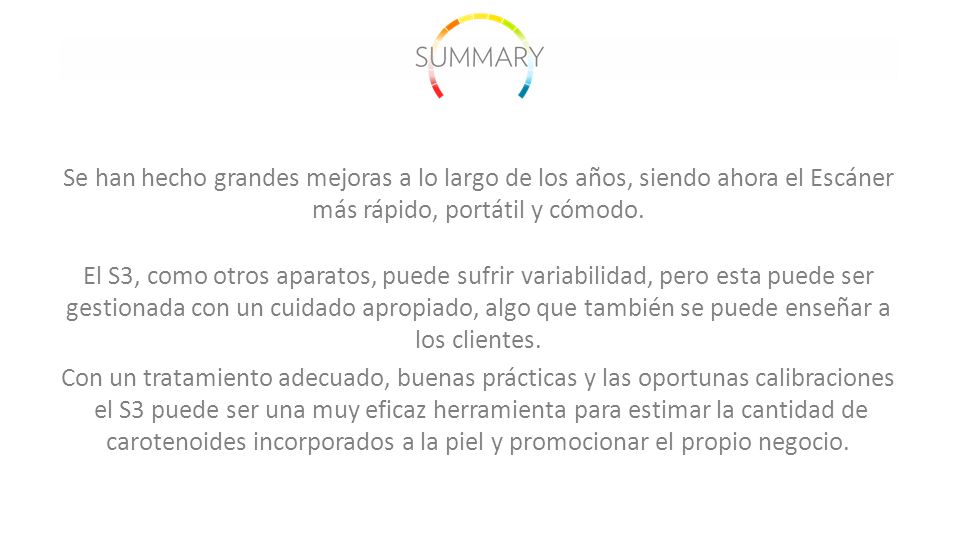

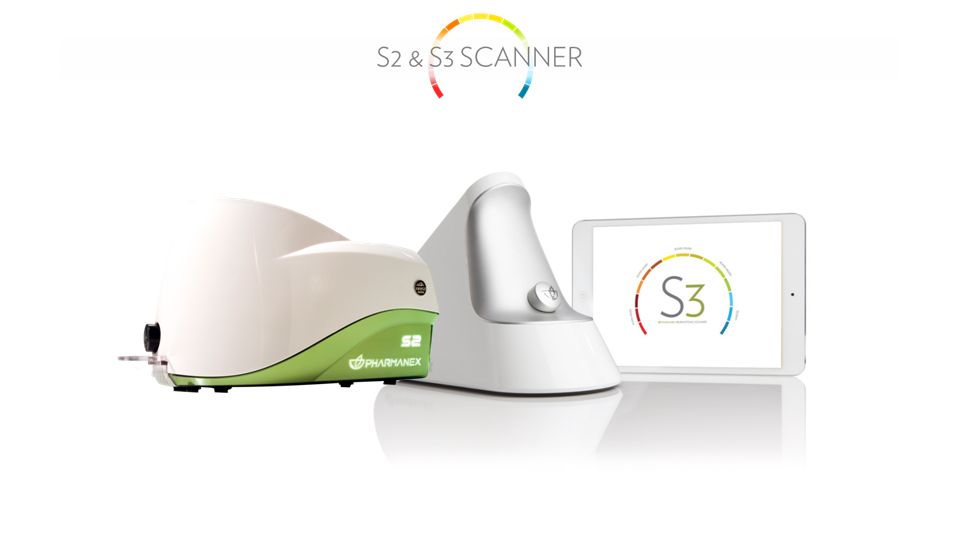

35 Se han hecho grandes mejoras a lo largo de los años, siendo ahora el Escáner más rápido, portátil y cómodo. El S3, como otros aparatos, puede sufrir variabilidad, pero esta puede ser gestionada con un cuidado apropiado, algo que también se puede enseñar a los clientes. Con un tratamiento adecuado, buenas prácticas y las oportunas calibraciones el S3 puede ser una muy eficaz herramienta para estimar la cantidad de carotenoides incorporados a la piel y promocionar el propio negocio.
