1 PARAMETRIZACIÓN DE LA CONVECCIÓN Alejandro Godoy Marcos Saucedo Tamara Schonholz Pronostico Numérico 2008

2 El objetivo general del presente trabajo es evaluar los resultados producidos por la parametrización de la convección en un modelo con un dominio de baja resolución, y los comparamos con los resultados producidos por el modelo en alta resolución, que resuelve explícitamente la convección.

3 Calentamiento/enfriamiento y secamiento/humedecimiento de la columna atmosférica. Remoción de la inestabilidad. Distribución espacial de la precipitación acumulada en cada caso. Evolución temporal de las variables mencionadas anteriormente en cada una de las corridas. Nuestra meta principal es evaluar cuál es la performance de varias parametrizaciones de la convección en distintas condiciones iniciales. Para ello evaluaremos:

4 Metodología utilizada Para los experimentos se utilizó el modelo regional WRF (2.0) Dominio de alta resolución (2 Km) –Convección explicita Dominio de baja resolución (40 Km) –Convección parametrizada Kain – Fritsch Grell – Devenyi Betts – Miller -Janjic

5 Condiciones iniciales y de contorno Burbuja cálida en el centro del dominio –Intensidad de 2 ºC –Ancho de la burbuja 30 km. Perfil vertical de temperatura: 8 °C/ km, (Gradiente condicionalmente inestable) Estado de reposo

6 Modelo de baja resolución: –Grilla de 10 puntos en la horizontal (400 Km) Modelo de alta resolución: –Grilla de 50 puntos (100 km) Condiciones de borde abiertos. 28 niveles verticales (sigma-p) con tope en 50 hPa. Condiciones iniciales y de contorno

7 Características de las parametrizaciones Esquema Kain-Fritsch Activación: –Presencia de Cape en los primeros 200 hPa –Capa estable superior lo suficientemente pequeña como para que la parcela proveniente de los niveles inferiores pueda atravesarla. –Espesor de la nube convectiva supere un cierto umbral. Cambios en la columna: –Arrastre de aire al exterior de la nube –Subsidencia en el entorno –Corrientes descendentes producidas en los niveles por debajo de la capa de origen de la convección Acción: –El esquema consume por completo el Cape de la capa de origen de las parcelas en un lapso de 30 a 60 minutos

8 Betts-Miller-Janjic Activación –Cape para las parcelas de los 200 hPa más bajos –Espesor de las nubes convectivas por encima de un valor crítico (distancia vertical entre el NCA y el NEN mayor a 200 hPa) –Suficiente humedad por encima del NCA para producir precipitación Cambios en la columna –Crea un sondeo de referencia por encima del NCA de forma tal que el calentamiento producido por la liberación de calor latente coincida con el calentamiento neto del sondeo. –Calentamiento debido a la liberación de calor latente –Precipitación: Diferencia entre el agua precipitable del sondeo inicial y el de referencia Acción –El esquema fuerza el sondeo inicial al sondeo de referencia en un cierto tiempo (40 min) Este esquema no requiere ascensos, por lo que se libera en los lugares donde haya inestabilidad y se cumplan los demás requisitos enunciados anteriormente. Si no se cumple alguno de los requisitos para la activación, el esquema trabaja en convección poco profunda. Características de las parametrizaciones

9 Grell-Devenyi Trabaja con ensamble de 108 esquemas Activación –Cada miembro del ensamble se activa de forma independiente –Capa inestable en los 4 km inferiores, un espesor de capa estable menor a 75 hPa y un espesor de nube mínimo de 500 metros –Advección vertical de humedad en la columna, movimientos de ascenso, valores de Cape mayores a 1500 J/kg Cambios en la columna – El sondeo y la precipitación total son el resultado de la media –Cada uno de los miembros considera el arrastre del entorno, aunque el mismo varía miembro a miembro. –Arrastre de humedad en capas estables (como por ejemplo el tope), por subsidencia compensatoria y por descendentes evaporativas en niveles bajos Acción –Depende de cada miembro: Eliminación del Cape en 30 minutos, otros lo relajan a un valor fijo Otros dependen de la velocidad vertical en la base de la nubes. Características de las parametrizaciones

10 Experimentos Condiciones Normales Con Cortante Burbuja chica

11 Experimento en condiciones normales Evolución de la convección en el dominio de alta resolución durante las 3,5 horas de simulación

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

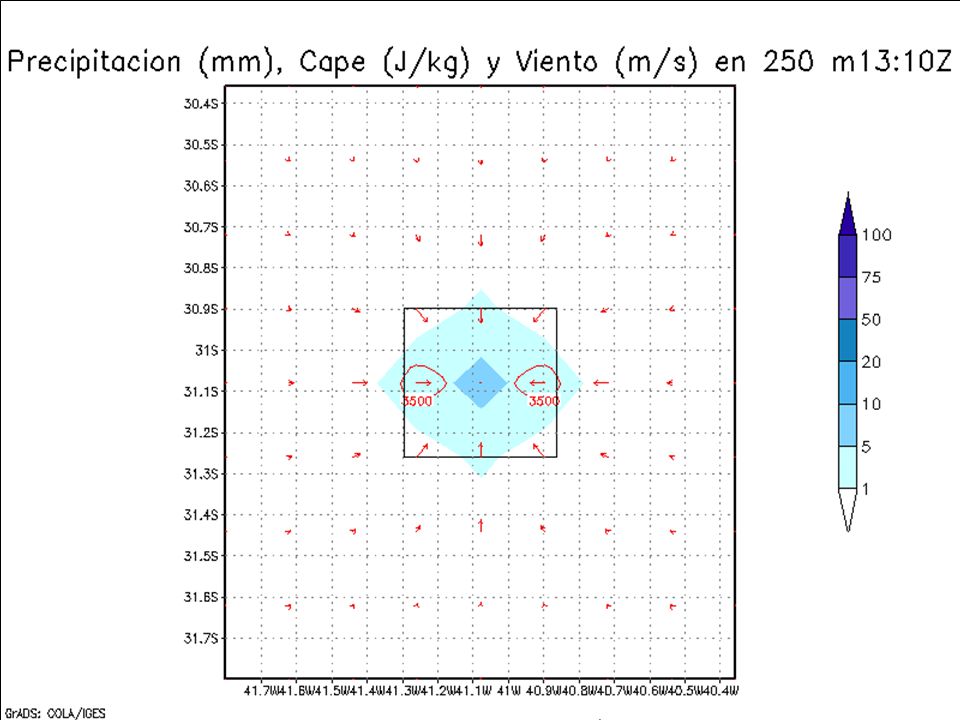

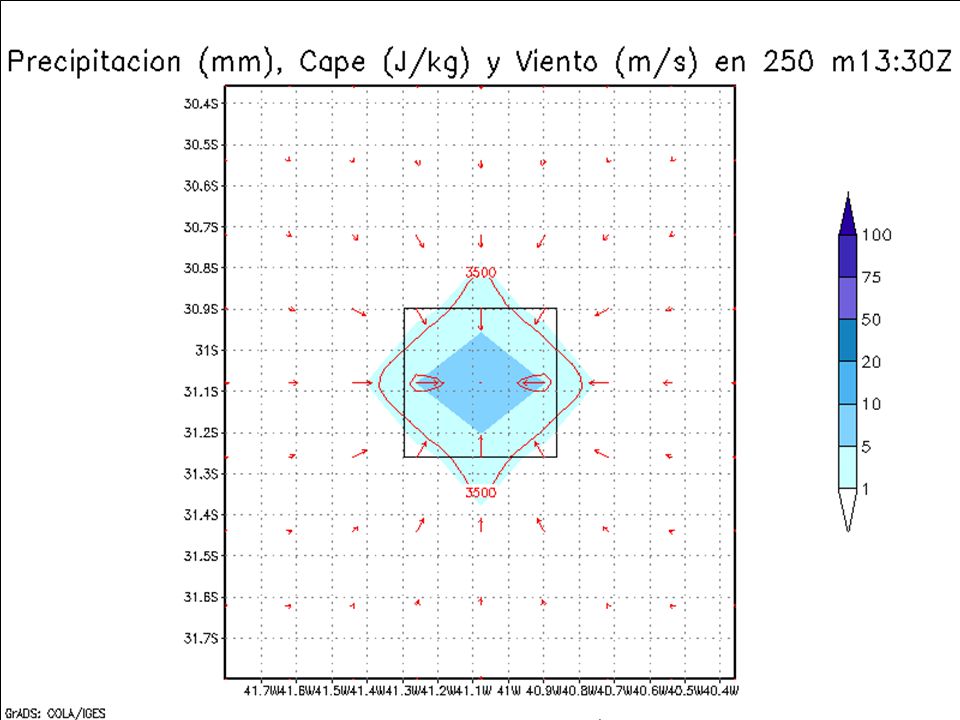

35 Parametrización de Kain - Fritsch Evolución del campo horizontal en niveles bajos durante las 06 horas de simulación El llamado a la convección se hace cada 5 minutos

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62 Llamado de la parametrización cada 2 minutos

63 Parametrización de Kain – Fritsch

64 ExplícitoParametrización K-F Parametrización de Kain – Fritsch Prec. Total ~ 11 mm Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 10 mm / 13 mm Prec. No convectiva ~ 2 mm / 4 mm

65 ExplícitoParametrización K-F Parametrización de Kain – Fritsch

66 ExplícitoParametrización K-F Parametrización de Kain – Fritsch

67 Betts – Miller - Janjic

68

69 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic Prec. Total ~ 11 mm Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 4 mm / 6 mm Prec. No convectiva ~ 2 mm / 4 mm

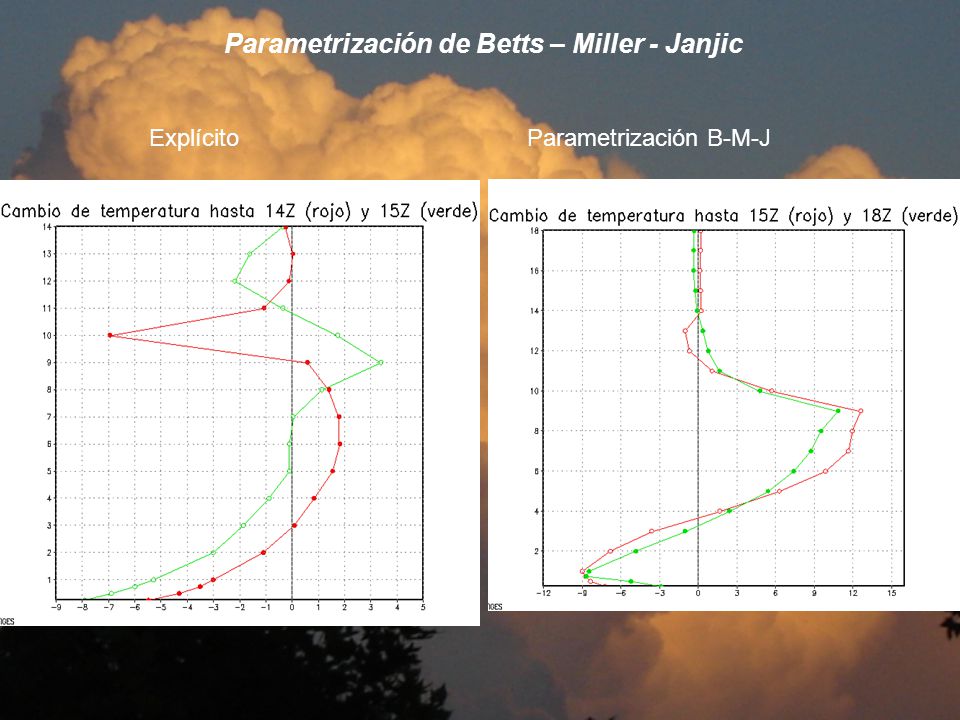

70 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

71 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

72 Grell-Devenyi

73

74

75 ExplícitoParametrización G-D Parametrización de Grell - Devenyi Acumulado a las 3 horas / 6 horas: Prec. No Convectiva ~ 1 mm / 16 mm Prec. convectiva ~ 0 mm / 2 mm Prec. Total ~ 11 mm

76 ExplícitoParametrización G-D

77 ExplícitoParametrización G-D

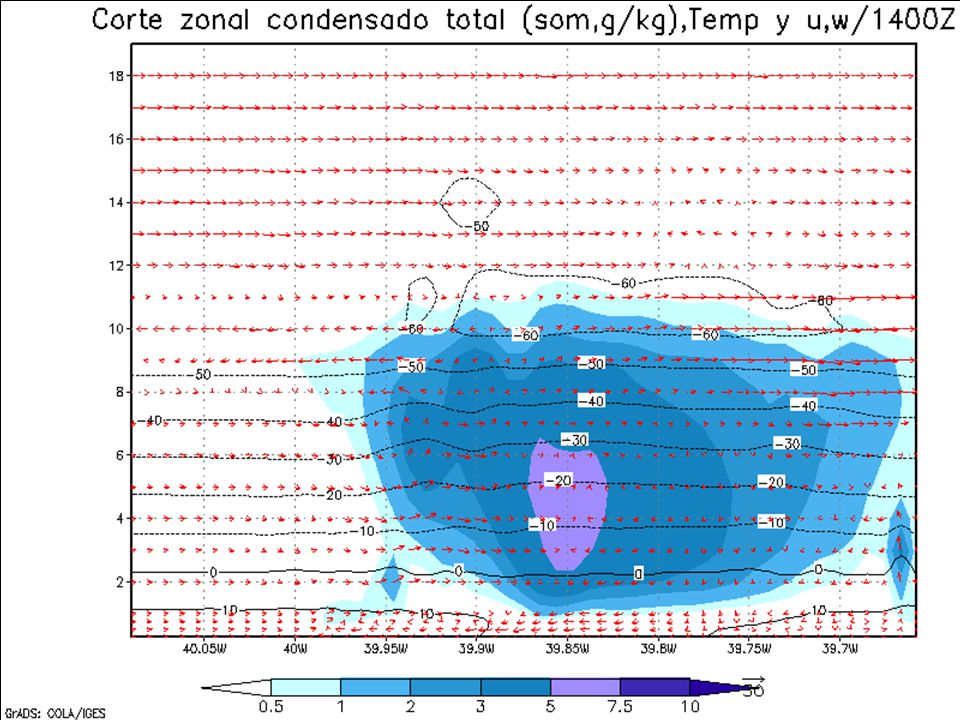

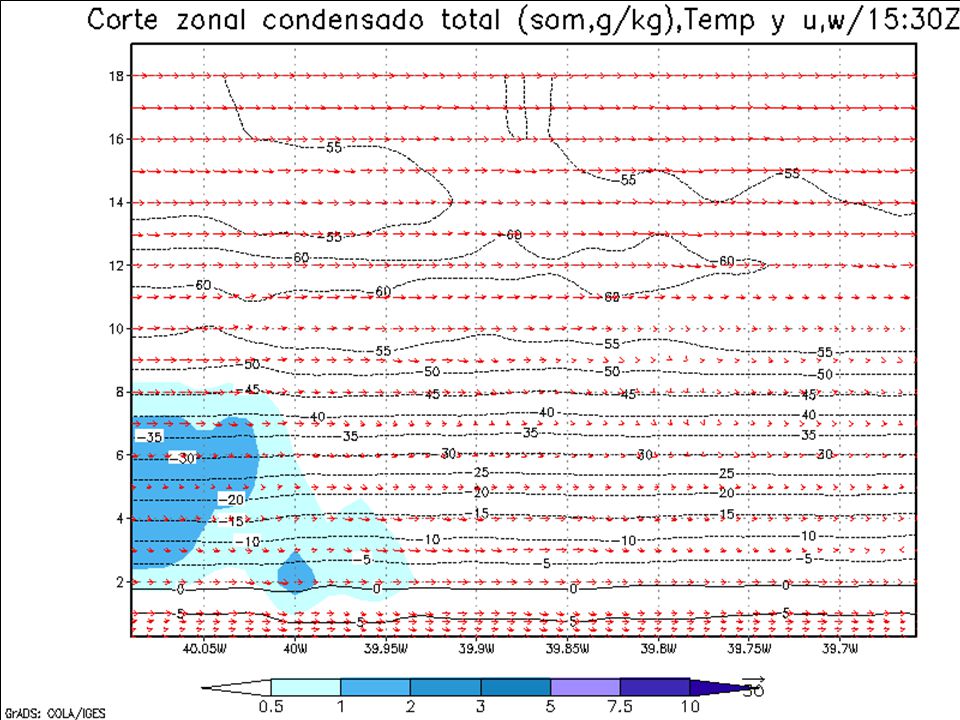

78 Experimentos con cortante

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102 Parametrización de Kain - Fritsch

103

104

105 ExplícitoParametrización K-F Prec. Total ~ 14 mm Parametrización de Kain – Fritsch Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 10 mm / 14 mm Prec. No convectiva ~ 0 mm / 3 mm

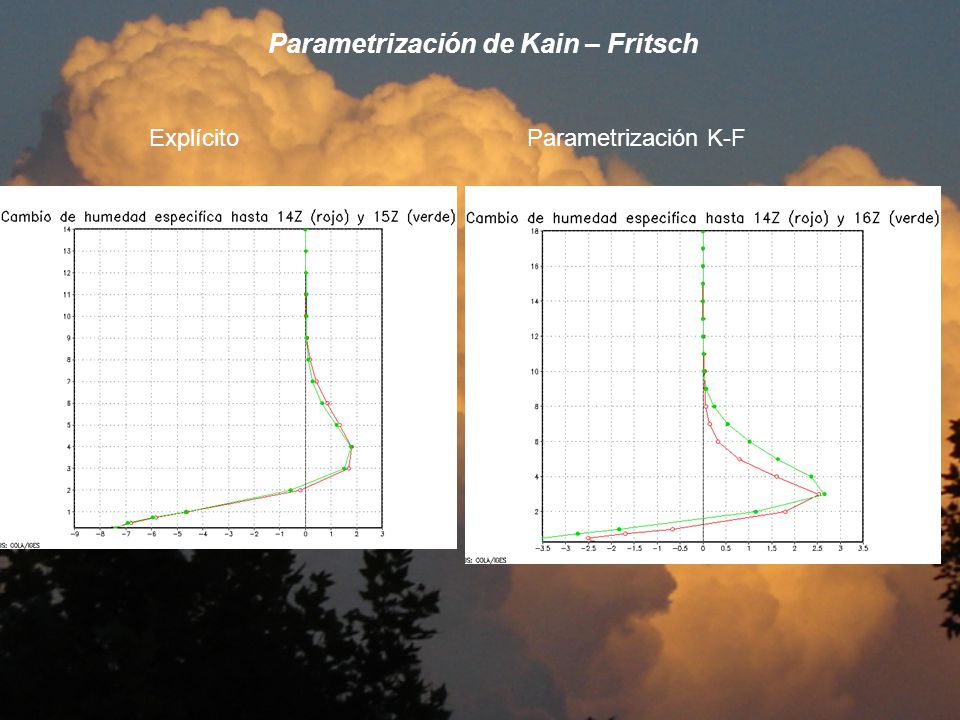

106 ExplícitoParametrización K-F Parametrización de Kain – Fritsch

107 ExplícitoParametrización K-F Parametrización de Kain – Fritsch

108 Betts – Miller - Janjic

109

110 ExplícitoParametrización B-M-J Prec. Total ~ 14 mm Parametrización de Betts – Miller - Janjic Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 4 mm / 6 mm Prec. No convectiva ~ 1 mm / 3 mm

111 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

112 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

113 Grell-Devenyi

114

115 ExplícitoParametrización G-D Prec. Total ~ 11 mm Parametrización de Grell - Devenyi Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 1 mm / 15 mm Prec. No convectiva ~ 0 mm / 2 mm

116 ExplícitoParametrización G-D Parametrización de Grell - Devenyi

117 ExplícitoParametrización G-D Parametrización de Grell - Devenyi

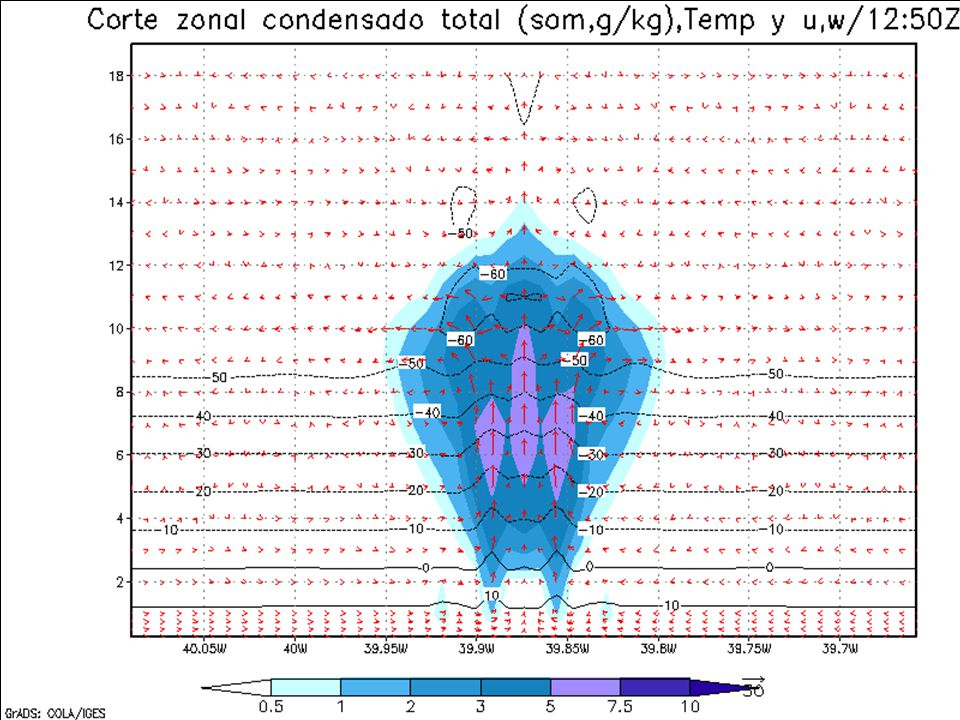

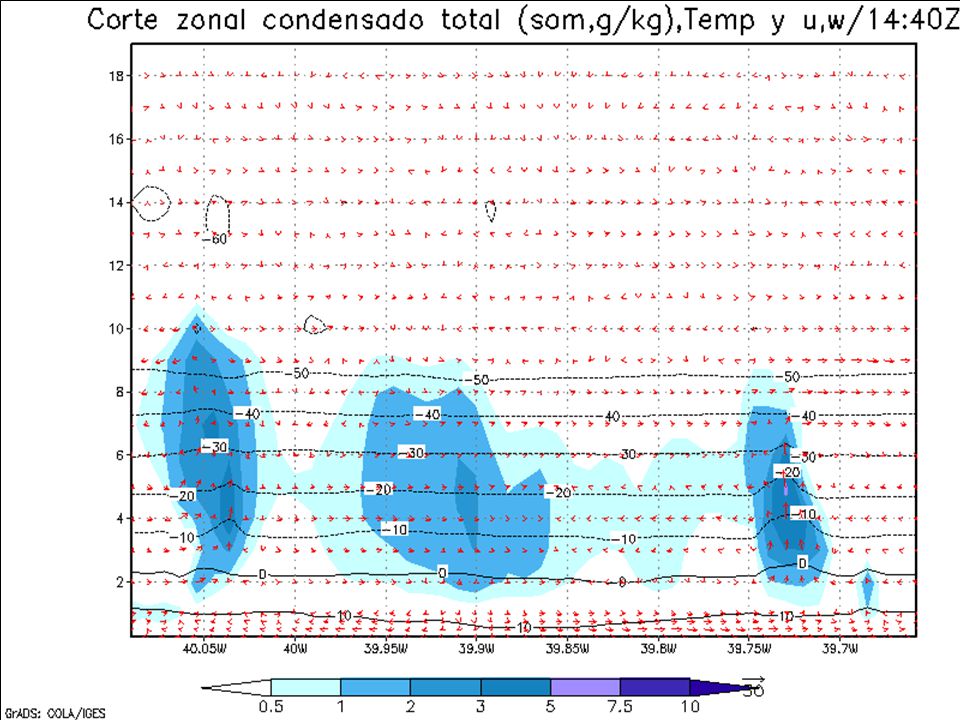

118 Experimento con burbuja chica

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142 Parametrización de Kain - Fritsch

143

144 ExplícitoParametrización K-F Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 8 mm / 9 mm Prec. No convectiva ~ 2 mm / 3 mm Prec. Total ~ 7 mm Parametrización de Kain – Fritsch

145 ExplícitoParametrización G-D Parametrización de Kain – Fritsch

146 ExplícitoParametrización G-D Parametrización de Kain – Fritsch

147 Betts-Miller-Janjic

148

149 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 4 mm / 8 mm Prec. No convectiva ~ 1 mm / 3 mm Prec. Total ~ 7 mm

150 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

151 ExplícitoParametrización B-M-J Parametrización de Betts – Miller - Janjic

152 Grell-Devenyi

153

154 ExplícitoParametrización G-D Parametrización de Grell - Devenyi Acumulado a las 3 horas / 6 horas: Prec. Convectiva ~ 1 mm / 1 mm Prec. No convectiva ~ 0 mm / 0 mm Prec. Total ~ 7 mm

155 ExplícitoParametrización G-D Parametrización de Grell - Devenyi

156 ExplícitoParametrización G-D Parametrización de Grell - Devenyi

157 Conclusiones Kain-Fritsch Representa razonablemente bien la precipitación acumulada y tiene predominio sobre la precipitación de gran escala. Aparición de convección muy intensa en el centro del dominio, conviviendo con convección que se ubicaba fuera del dominio interior. Variaciones en los perfiles están en la dirección correcta para estabilizar, aunque son menores a las de la corrida de control. Degradación de la solución después de las 16Z por efectos de borde.

158 Conclusiones Betts-Miller-Janjic Operó en todo el dominio desde el principio de la simulación La parametrización estabilizó los respectivos perfiles de temperatura y humedad en todo el dominio hasta remover prácticamente por completo la inestabilidad, por lo que desde este punto de vista fue el que hizo el mejor trabajo. La representación de la precipitación no fue la mejor porque la cantidad total de precipitación tuvo contribuciones muy similares entre la parte dada por la parametrización y la dada por la microfísica, excepto en el caso de la burbuja pequeña. Los cambios en capas bajas estuvieron bastante acordes con la realidad, mientras que en medias y altas se evidenció un calentamiento excesivo, debido posiblemente a los valores de inestabilidad tan elevados, que obligaron a la parametrización a calentar demasiado la columna para obtener un perfil estable.

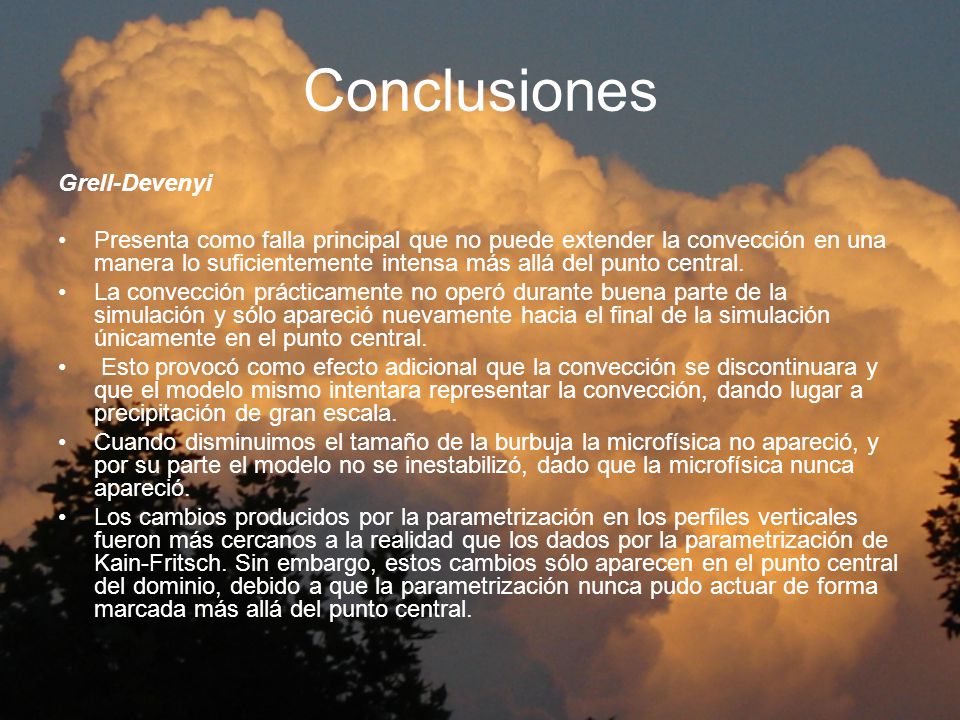

159 Conclusiones Grell-Devenyi Presenta como falla principal que no puede extender la convección en una manera lo suficientemente intensa más allá del punto central. La convección prácticamente no operó durante buena parte de la simulación y sólo apareció nuevamente hacia el final de la simulación únicamente en el punto central. Esto provocó como efecto adicional que la convección se discontinuara y que el modelo mismo intentara representar la convección, dando lugar a precipitación de gran escala. Cuando disminuimos el tamaño de la burbuja la microfísica no apareció, y por su parte el modelo no se inestabilizó, dado que la microfísica nunca apareció. Los cambios producidos por la parametrización en los perfiles verticales fueron más cercanos a la realidad que los dados por la parametrización de Kain-Fritsch. Sin embargo, estos cambios sólo aparecen en el punto central del dominio, debido a que la parametrización nunca pudo actuar de forma marcada más allá del punto central.
