1 Paneles LHD60008F y LHD6001

2 LHD6000/6001 dial control panel

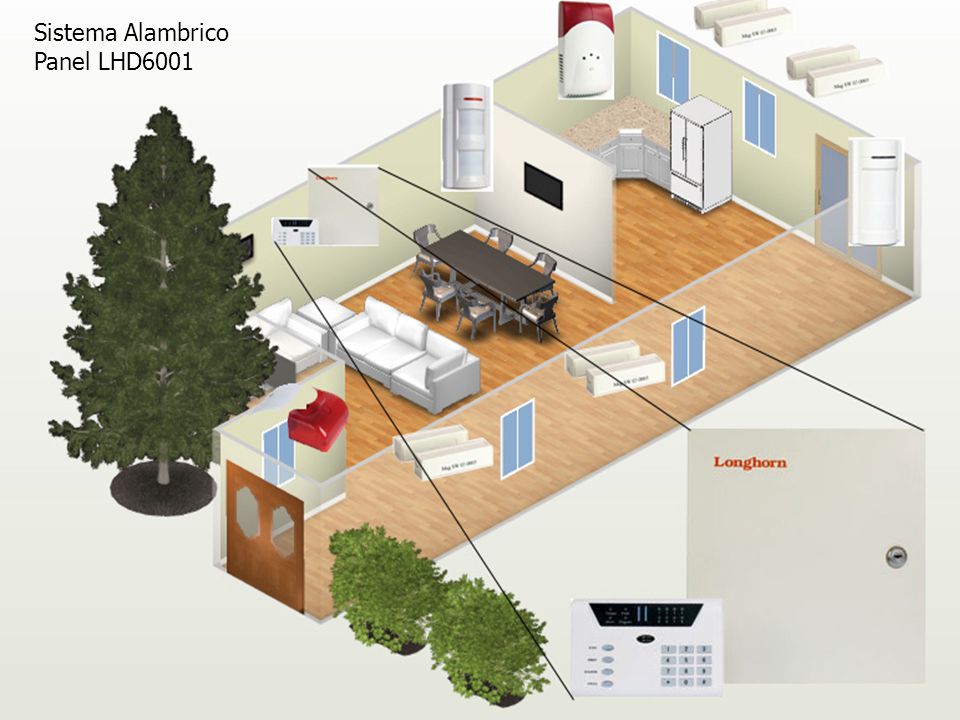

3 Sistema Alambrico Panel LHD6001

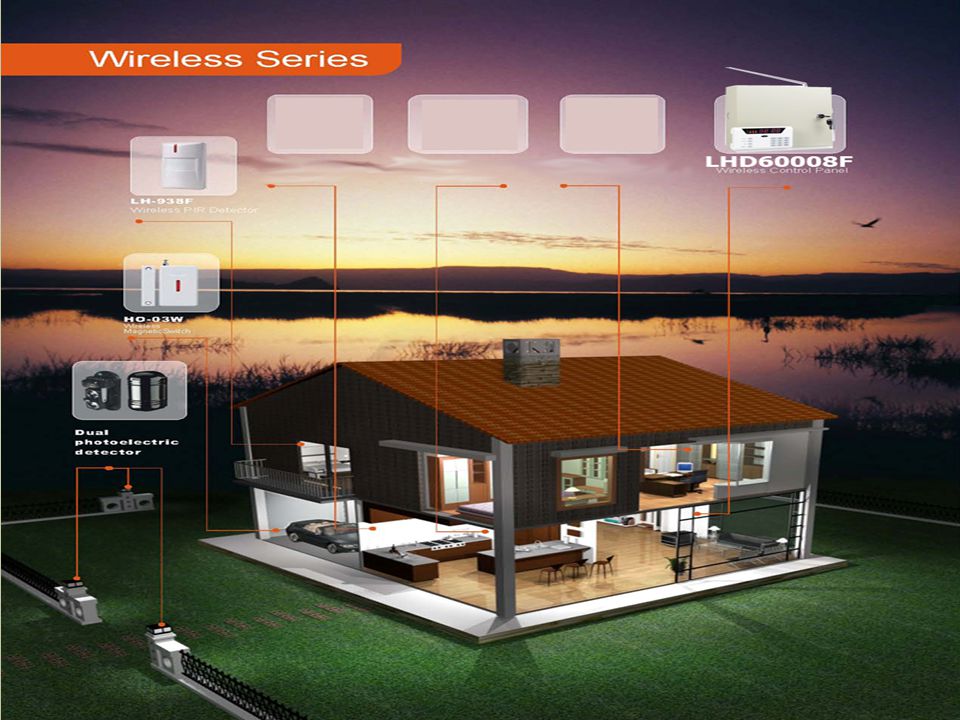

4 方案图

5 Instalacion del sensor
Tipo de zona Desarmado Arm away Arm stay Delay de Salida Delay de Entrada Accousto-optic alarm Instalacion del sensor Type number Entry//Exit zone Ineffective Effective Gate 01 Active zone Indoor 02 Perimeter zone Veranda window 03 Panic zone Panic key 04 Fire zone Fire probe 05 Gas zone Gas probe 06 Tampe zone Anti-tamper device 07 Duress zone Duress key 08 Tipos de Zonas

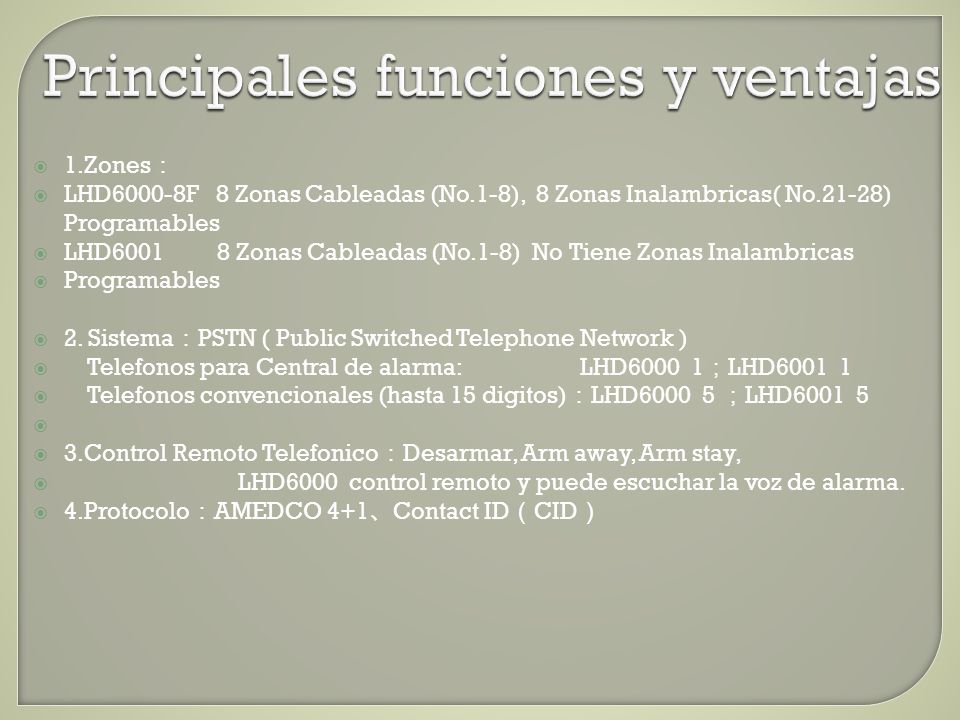

6 Principales funciones y ventajas
1.Zones： LHD6000-8F 8 Zonas Cableadas (No.1-8), 8 Zonas Inalambricas( No.21-28) Programables LHD Zonas Cableadas (No.1-8) No Tiene Zonas Inalambricas Programables 2. Sistema：PSTN ( Public Switched Telephone Network ) Telefonos para Central de alarma: LHD ；LHD Telefonos convencionales (hasta 15 digitos)：LHD ；LHD 3.Control Remoto Telefonico：Desarmar, Arm away, Arm stay, LHD6000 control remoto y puede escuchar la voz de alarma. 4.Protocolo：AMEDCO 4+1、Contact ID（CID）

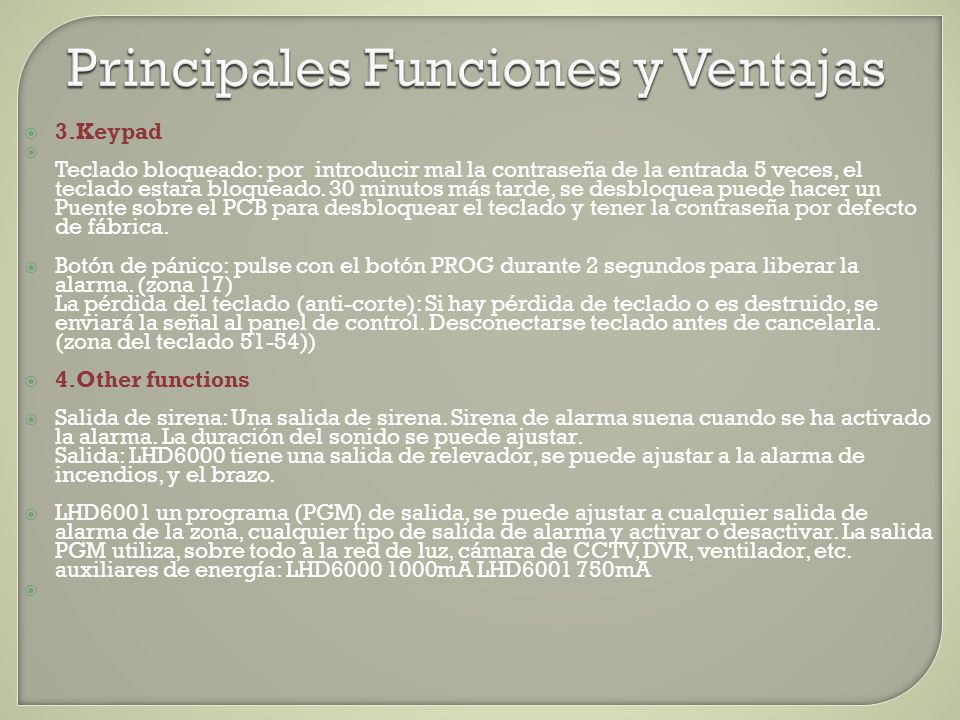

7 Principales Funciones y Ventajas
3.Keypad Teclado bloqueado: por introducir mal la contraseña de la entrada 5 veces, el teclado estara bloqueado. 30 minutos más tarde, se desbloquea puede hacer un Puente sobre el PCB para desbloquear el teclado y tener la contraseña por defecto de fábrica.     Botón de pánico: pulse con el botón PROG durante 2 segundos para liberar la alarma. (zona 17) La pérdida del teclado (anti-corte): Si hay pérdida de teclado o es destruido, se enviará la señal al panel de control. Desconectarse teclado antes de cancelarla. (zona del teclado 51-54)) 4.Other functions Salida de sirena: Una salida de sirena. Sirena de alarma suena cuando se ha activado la alarma. La duración del sonido se puede ajustar. Salida: LHD6000 tiene una salida de relevador, se puede ajustar a la alarma de incendios, y el brazo.                       LHD6001 un programa (PGM) de salida, se puede ajustar a cualquier salida de alarma de la zona, cualquier tipo de salida de alarma y activar o desactivar. La salida PGM utiliza, sobre todo a la red de luz, cámara de CCTV, DVR, ventilador, etc. auxiliares de energía: LHD mA LHD mA

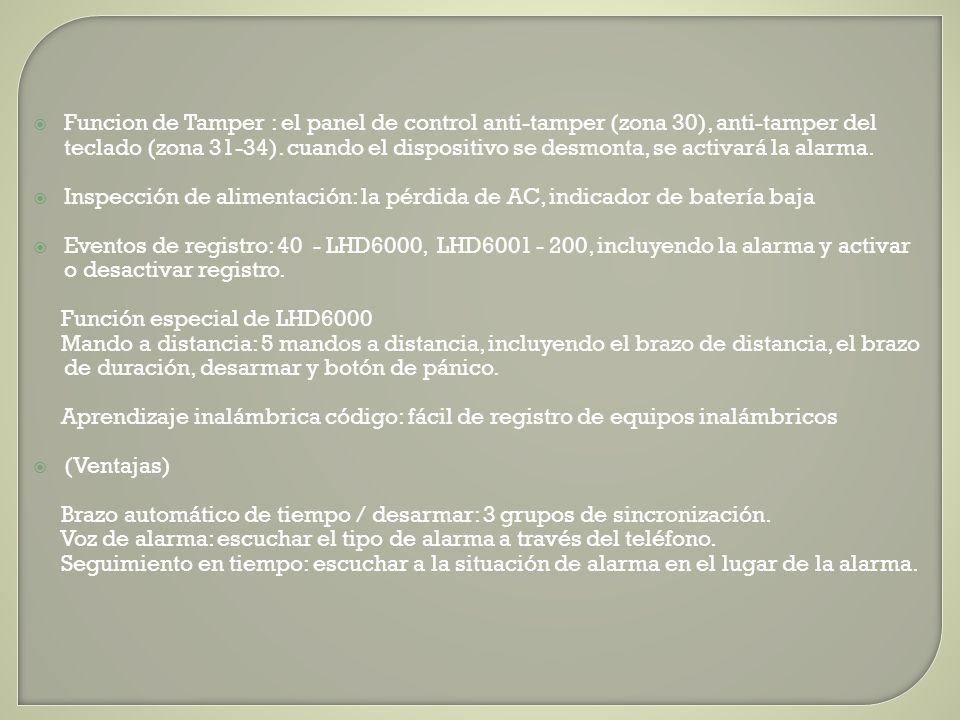

8 Funcion de Tamper : el panel de control anti-tamper (zona 30), anti-tamper del teclado (zona 31-34). cuando el dispositivo se desmonta, se activará la alarma. Inspección de alimentación: la pérdida de AC, indicador de batería baja Eventos de registro: LHD6000, LHD , incluyendo la alarma y activar o desactivar registro. Función especial de LHD6000 Mando a distancia: 5 mandos a distancia, incluyendo el brazo de distancia, el brazo de duración, desarmar y botón de pánico. Aprendizaje inalámbrica código: fácil de registro de equipos inalámbricos (Ventajas) Brazo automático de tiempo / desarmar: 3 grupos de sincronización. Voz de alarma: escuchar el tipo de alarma a través del teléfono. Seguimiento en tiempo: escuchar a la situación de alarma en el lugar de la alarma.

9 LHD6000-8F LHD6001

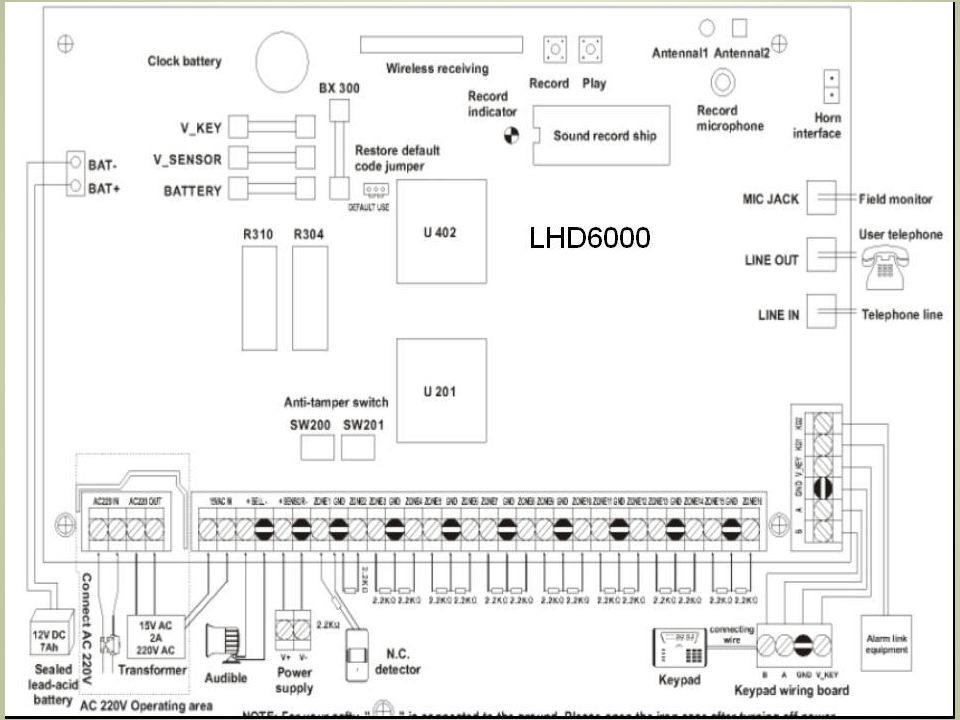

10 LHD6000

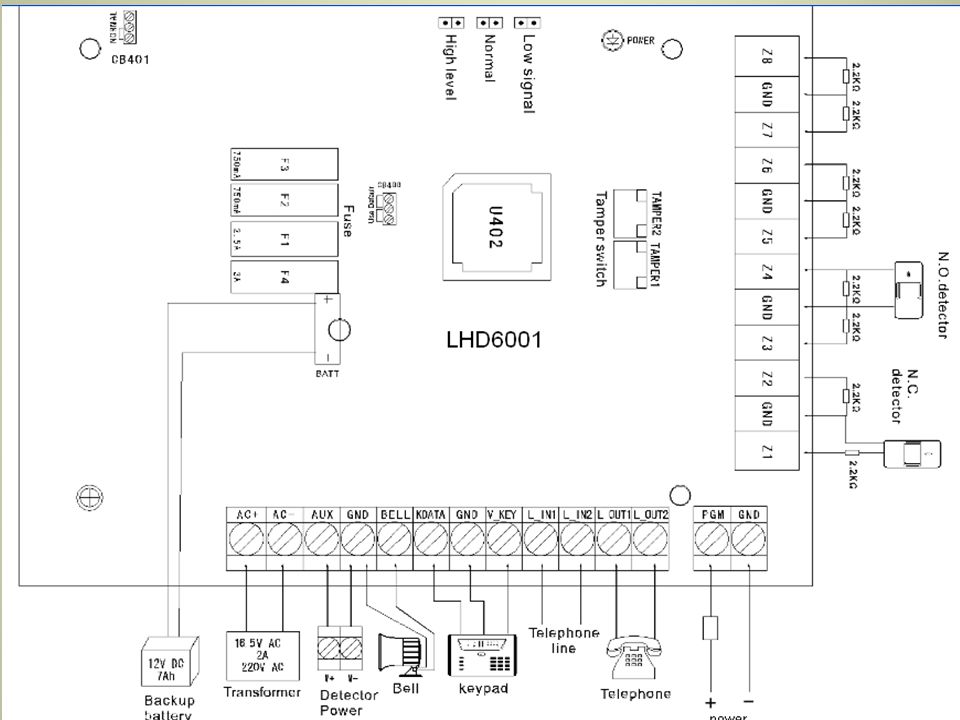

11 LHD6001

12 Conecciones Corriente Sirena Linea Telefonica Keypad Sensores

13 Fuente 1、AC power connection
① Use 110VAC input, 16.5V/2A output, 50Hz transformer ②Transformador 16.5V Salida “16.5V AC+,AC-” 2、 conexión de energía de reserva           ① bateria 12V/7.0Ah selladas de plomo-ácido recargables.            ② Es un cable rojo y un cable de alimentación con el enchufe negro que sale del panel de control para la conexión de energía de reserva. Conecte el cable rojo al terminal positivo de la batería, y el cable negro al terminal negativo de energía de reserva. 变压器次级不能跟其它设备共享，只能给报警主机供电。 探头用电和主机的总电流不要大于2A。

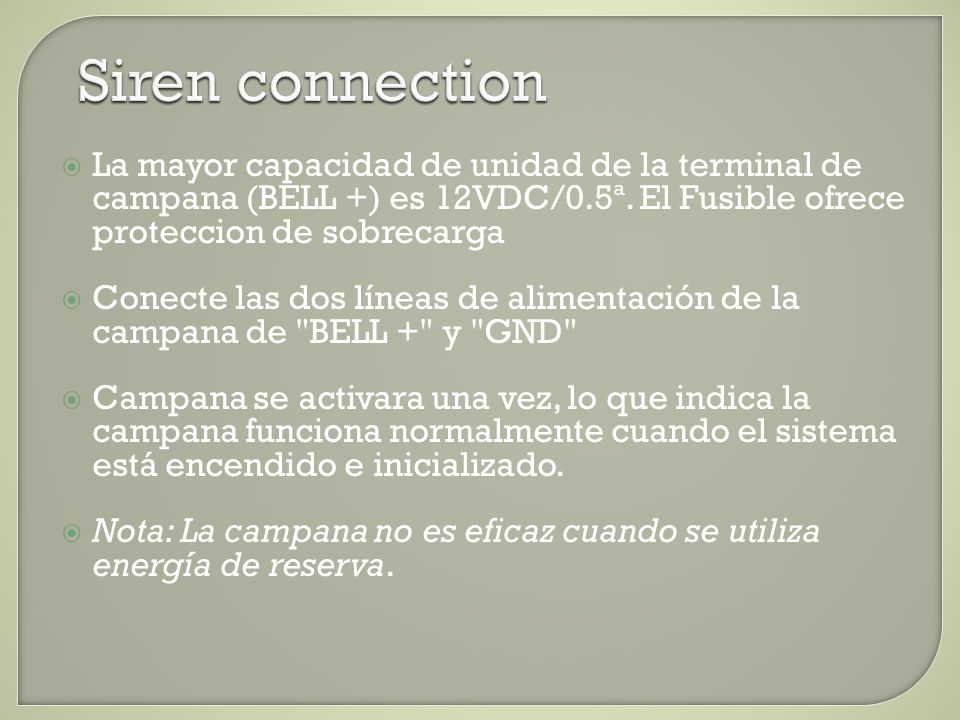

14 Siren connection La mayor capacidad de unidad de la terminal de campana (BELL +) es 12VDC/0.5ª. El Fusible ofrece proteccion de sobrecarga Conecte las dos líneas de alimentación de la campana de "BELL +" y "GND" Campana se activara una vez, lo que indica la campana funciona normalmente cuando el sistema está encendido e inicializado. Nota: La campana no es eficaz cuando se utiliza energía de reserva. 有一红一黑两根带插头的电源线从主机上引出,供连接备用电源用，把红色的电源线与备用电源正极相连，把黑色的电源线与备用电源的负极相连即可。

15 Telephone line connection
Conecte la línea telefónica para "L_IN 1 " y "L_IN2" del panel de control, Conecte el teléfono o un fax a "L_OUT1" y "L_OUT2" del panel de control.7 Cuando el teléfono está desconectado, el indicador del panel de alarma. "desconectado" se encenderá y el zumbador emite un sonido cada 2 minutos, que dura 15 veces (30 minutos) desaparecen y el LED se apaga.

16 keypad connection

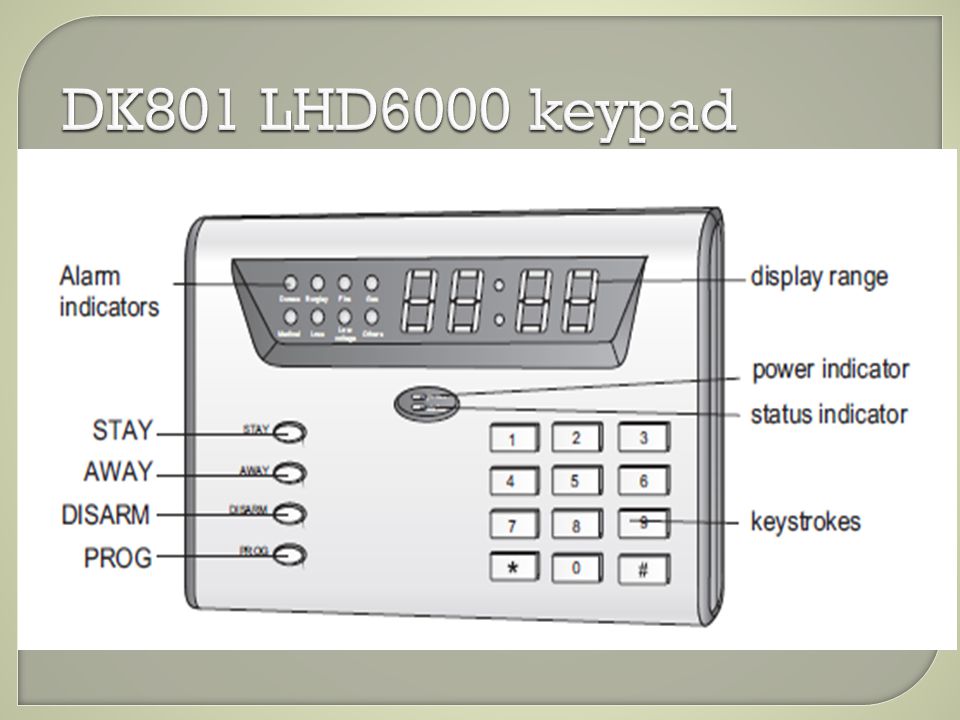

17 DK801 LHD6000 keypad

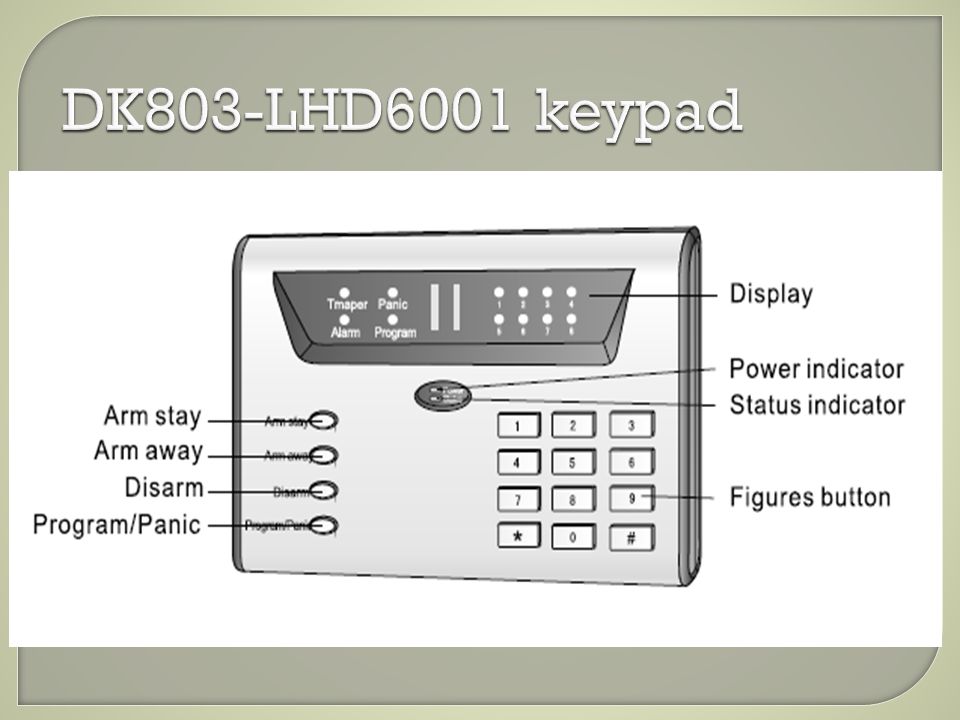

18 DK803-LHD6001 keypad

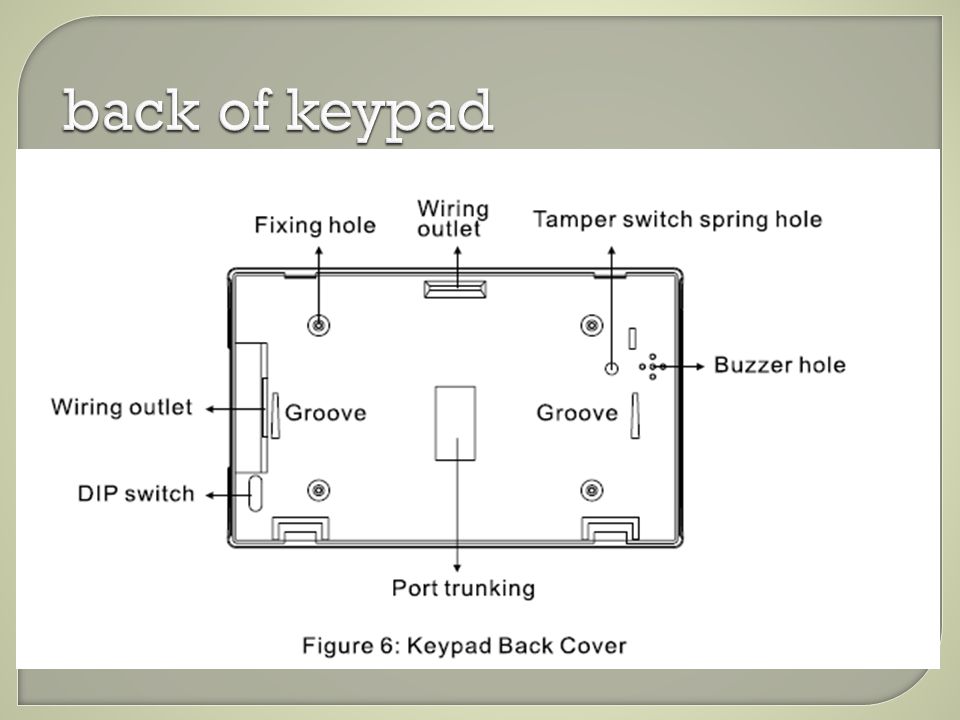

19 back of keypad

20 detector connection Hay 8 zonas cableadas. Cada circuito está conectado a una resistencia de final de línea (EOL). Depende si la coneccion es NO o NC es como va a conectarse el cable disponible en forma de conexión de diferentes

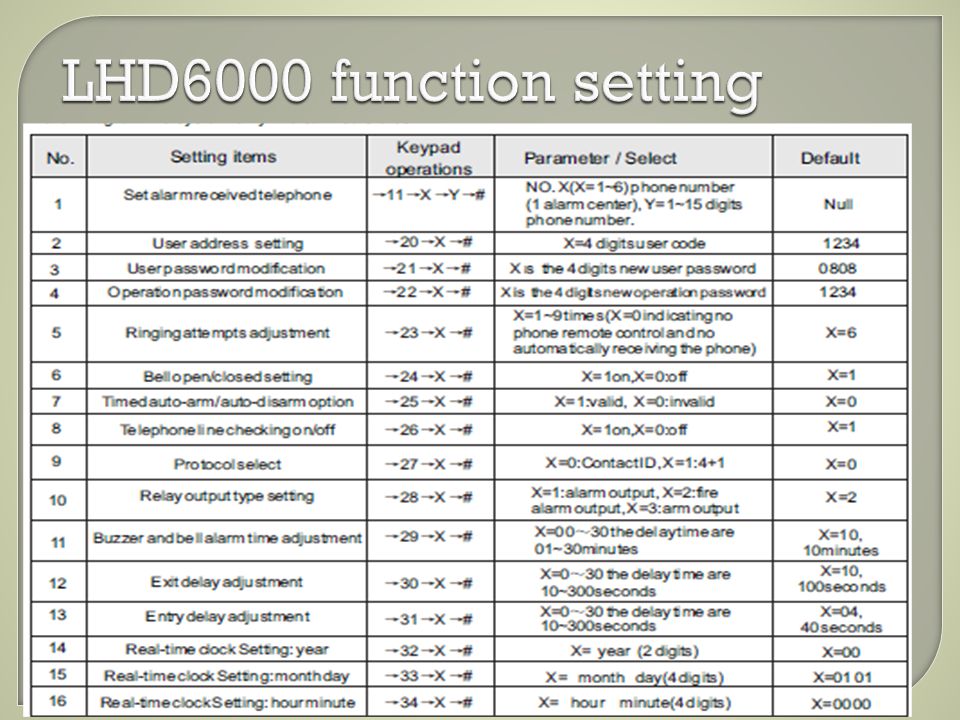

21 LHD6000 function setting

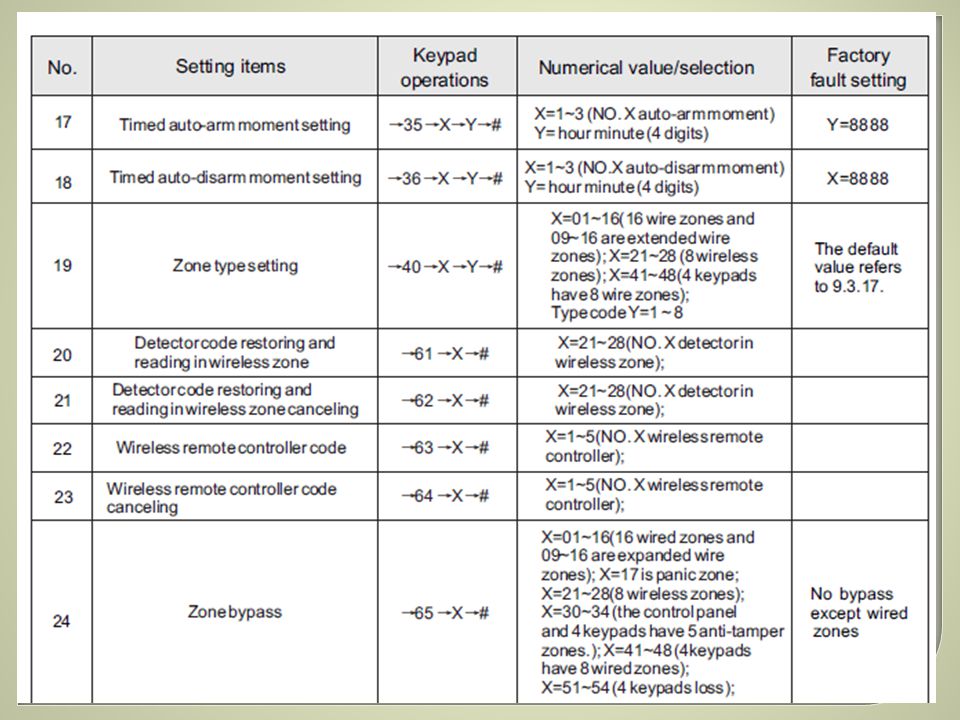

22

23

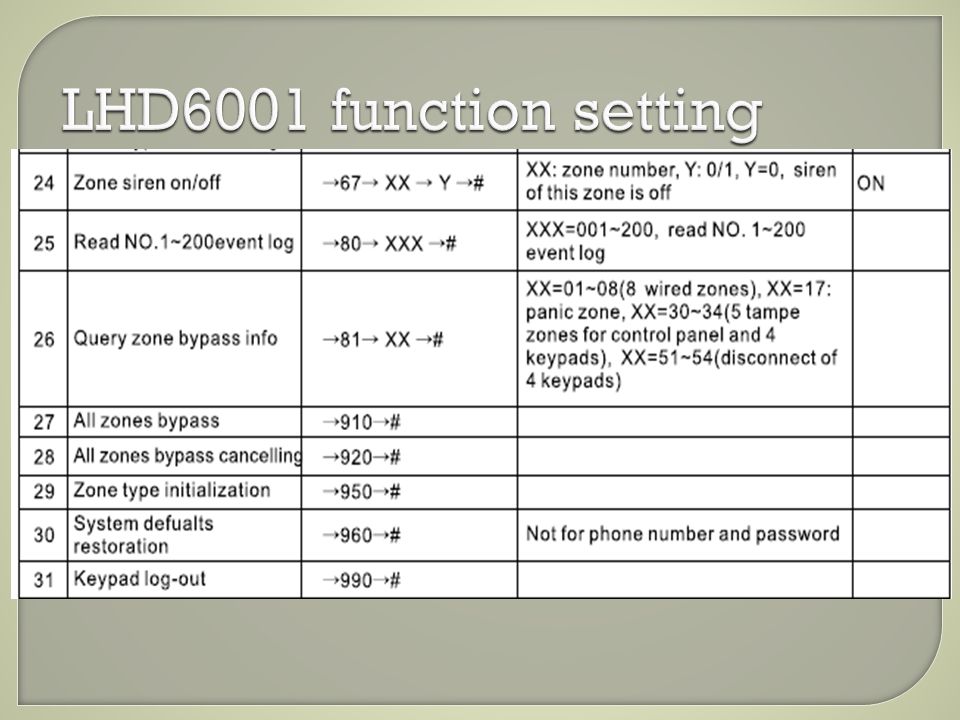

24 LHD6001 function setting

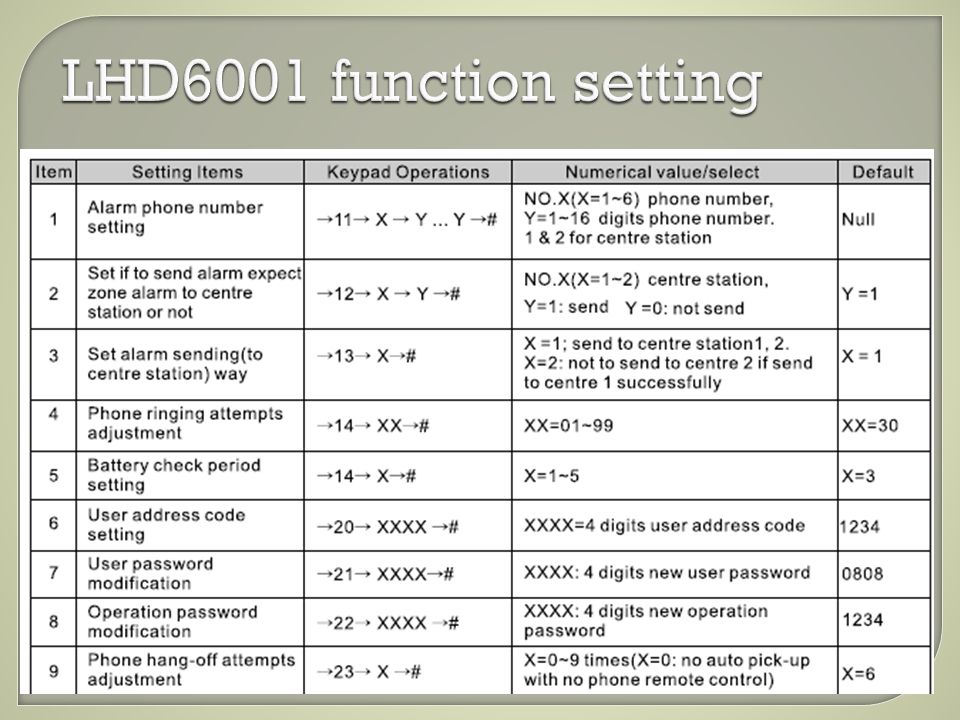

25 LHD6001 function setting

26 LHD6001 function setting

27 LHD6001 function setting

28
