1 josé luis garralón TECNOLOGÍA DE MEDIOS AUDIOVISUALES – I Asignatura troncal de 2º Universidad de Extremadura Licenciatura en Comunicación Audiovisual RELACIÓN DE ASPECTO, FORMATOS CINEMATOGRÁFICOS Y SU REPRODUCCIÓN EN TVs CONVENCIONALES (4:3) Y EN TVs DE FORMATO PANORÁMICO (16:9) Prof: José Luis Garralón Velasco Autorizada la reproducción, citando su procedencia. jlgarvel@unex.es

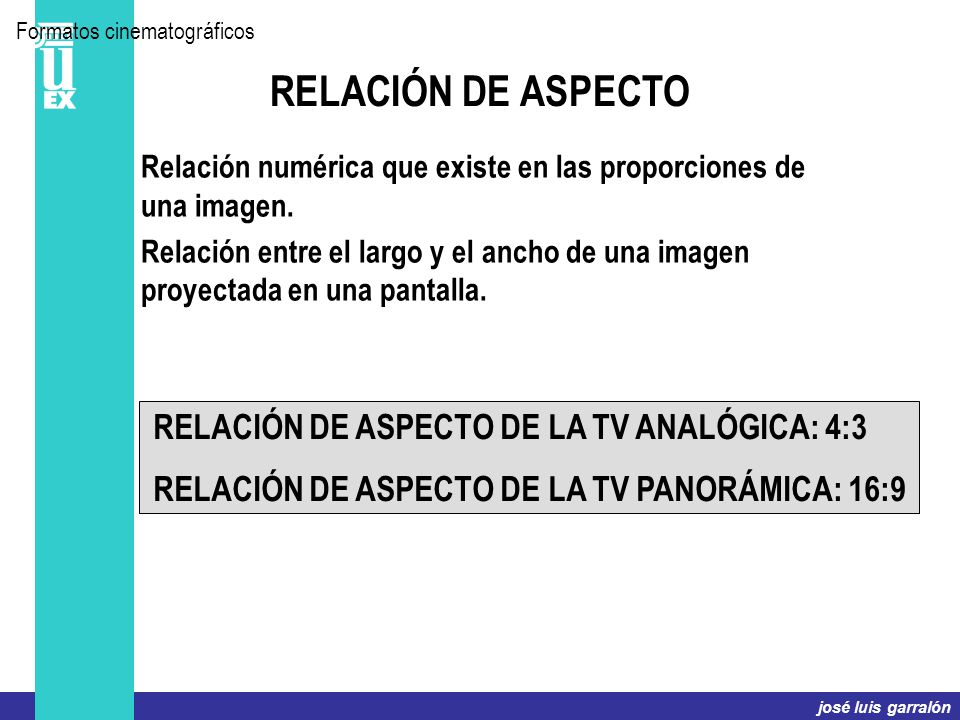

2 josé luis garralón RELACIÓN DE ASPECTO Formatos cinematográficos Relación numérica que existe en las proporciones de una imagen. Relación entre el largo y el ancho de una imagen proyectada en una pantalla. RELACIÓN DE ASPECTO DE LA TV ANALÓGICA: 4:3 RELACIÓN DE ASPECTO DE LA TV PANORÁMICA: 16:9

3 RELACIÓN DE ASPECTO Formatos cinematográficos RELACIÓN 4:3 josé luis garralón

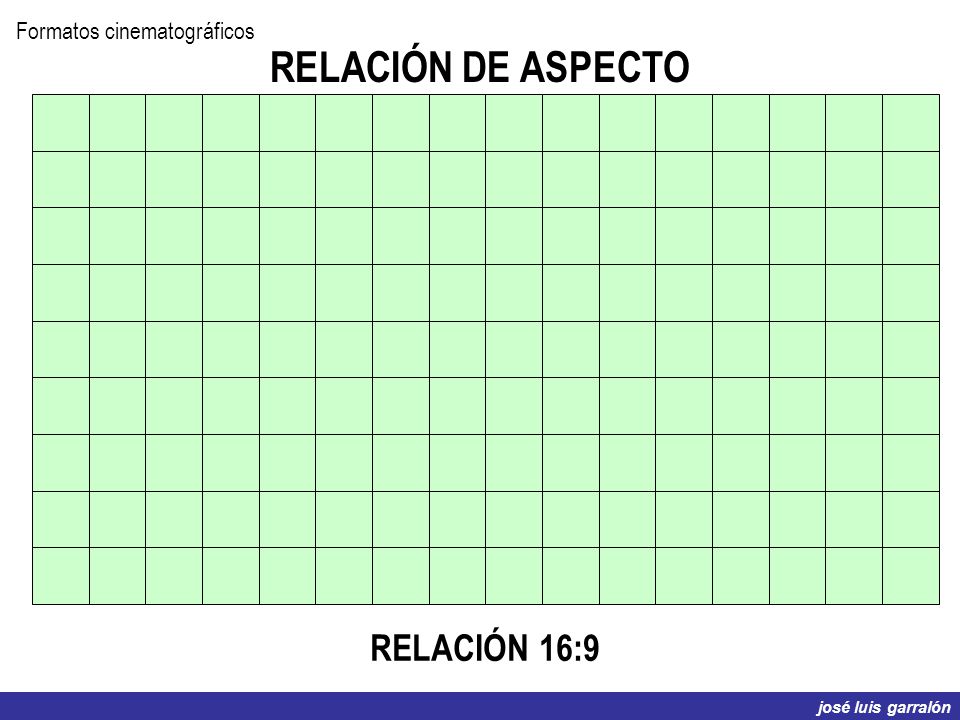

4 RELACIÓN DE ASPECTO Formatos cinematográficos RELACIÓN 16:9 josé luis garralón

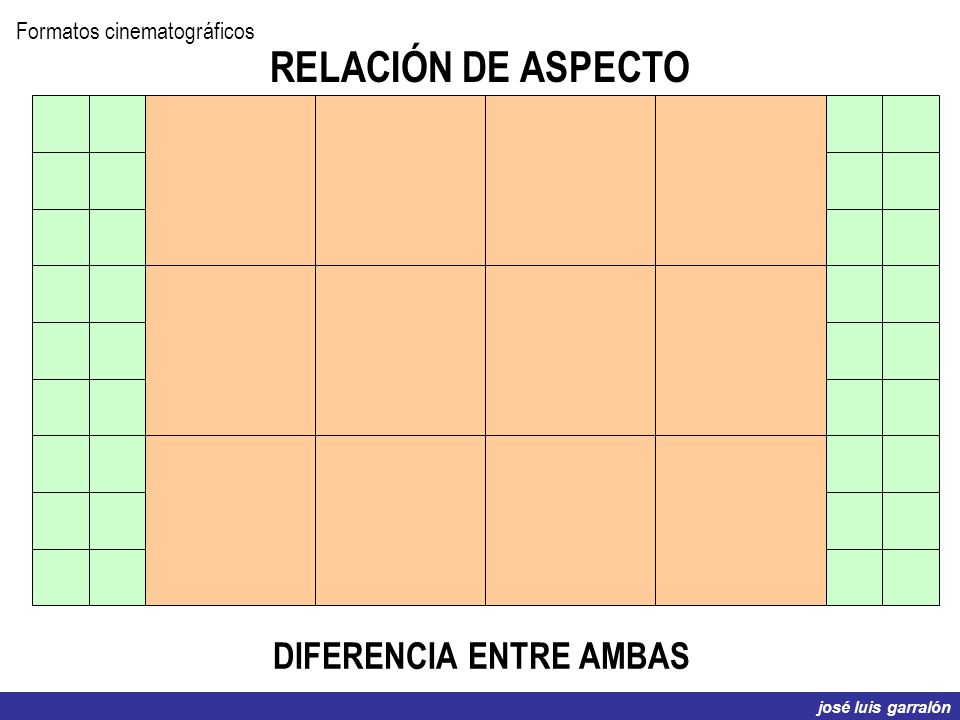

5 RELACIÓN DE ASPECTO Formatos cinematográficos DIFERENCIA ENTRE AMBAS josé luis garralón

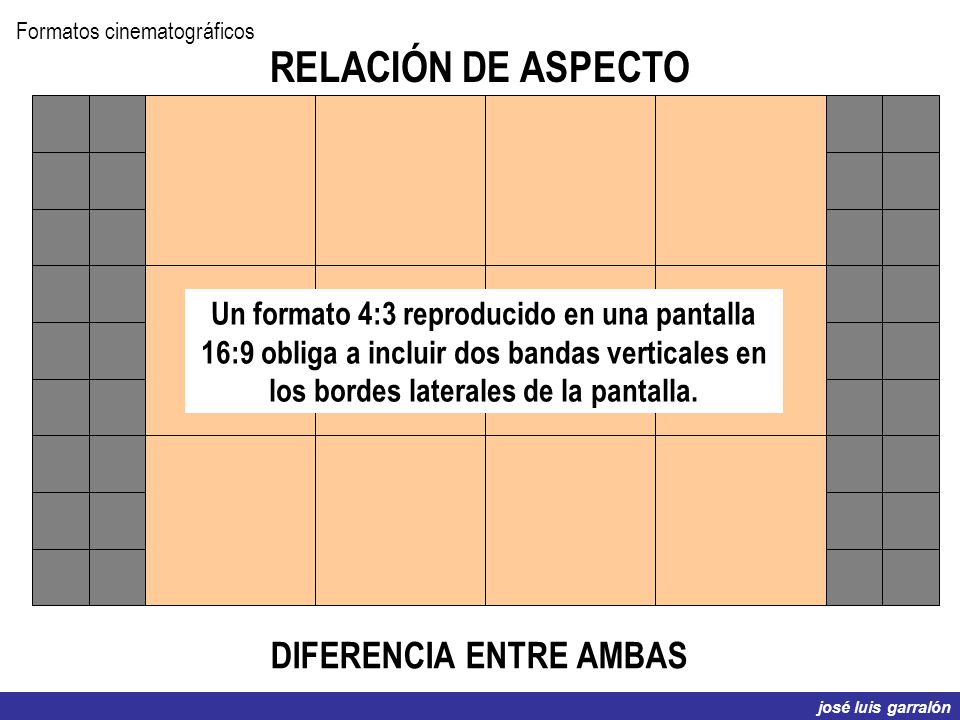

6 RELACIÓN DE ASPECTO Formatos cinematográficos DIFERENCIA ENTRE AMBAS Un formato 4:3 reproducido en una pantalla 16:9 obliga a incluir dos bandas verticales en los bordes laterales de la pantalla. josé luis garralón

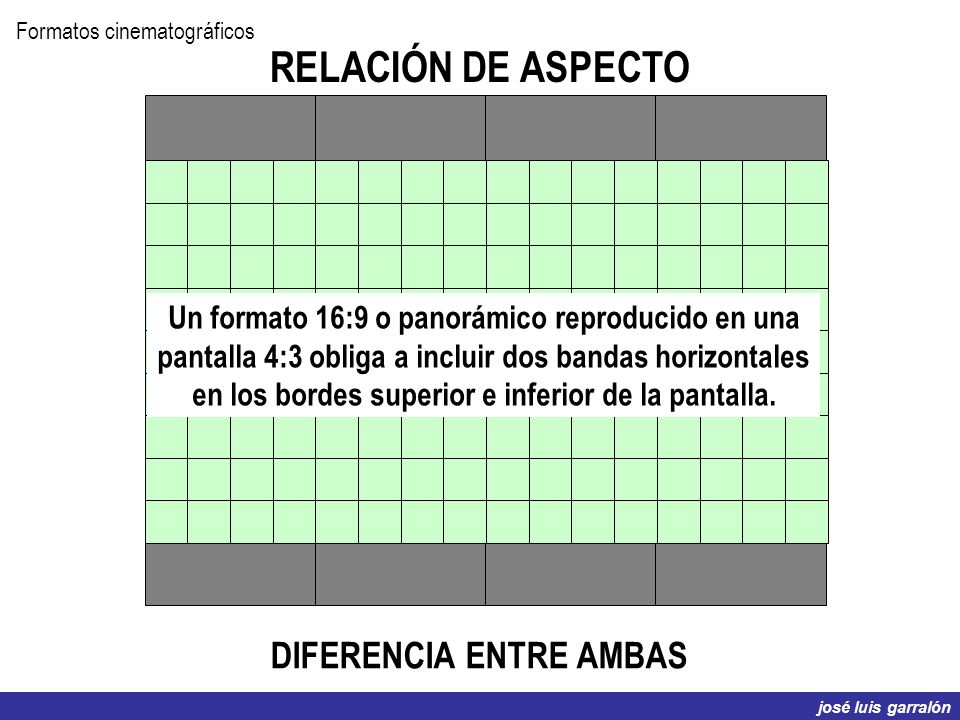

7 RELACIÓN DE ASPECTO Formatos cinematográficos DIFERENCIA ENTRE AMBAS Un formato 16:9 o panorámico reproducido en una pantalla 4:3 obliga a incluir dos bandas horizontales en los bordes superior e inferior de la pantalla. josé luis garralón

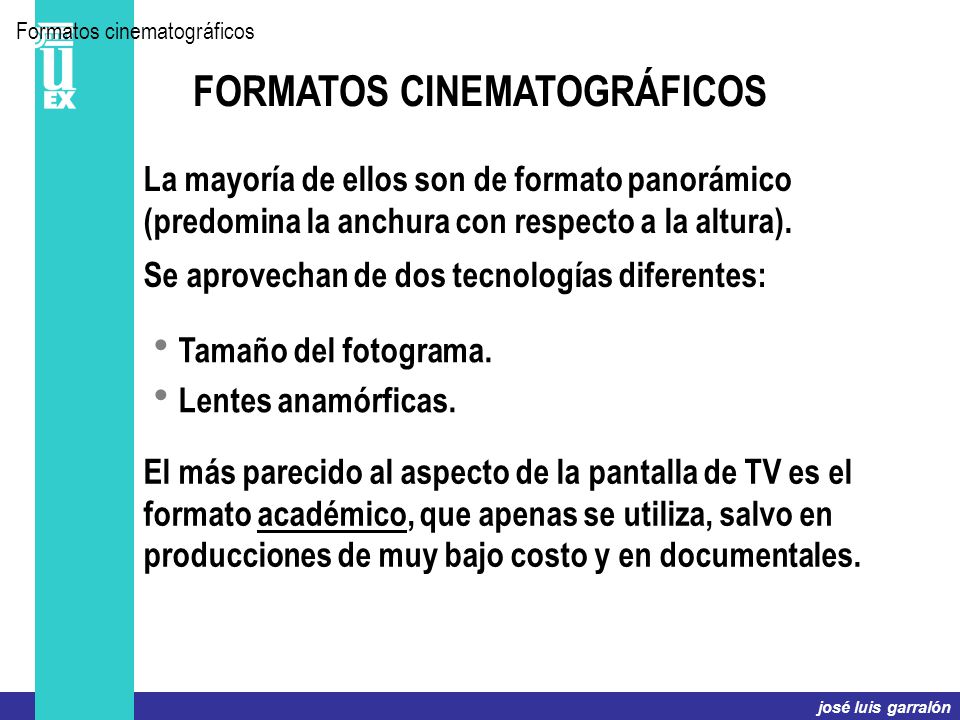

8 FORMATOS CINEMATOGRÁFICOS Formatos cinematográficos La mayoría de ellos son de formato panorámico (predomina la anchura con respecto a la altura). Se aprovechan de dos tecnologías diferentes:  Tamaño del fotograma.  Lentes anamórficas. El más parecido al aspecto de la pantalla de TV es el formato académico, que apenas se utiliza, salvo en producciones de muy bajo costo y en documentales.

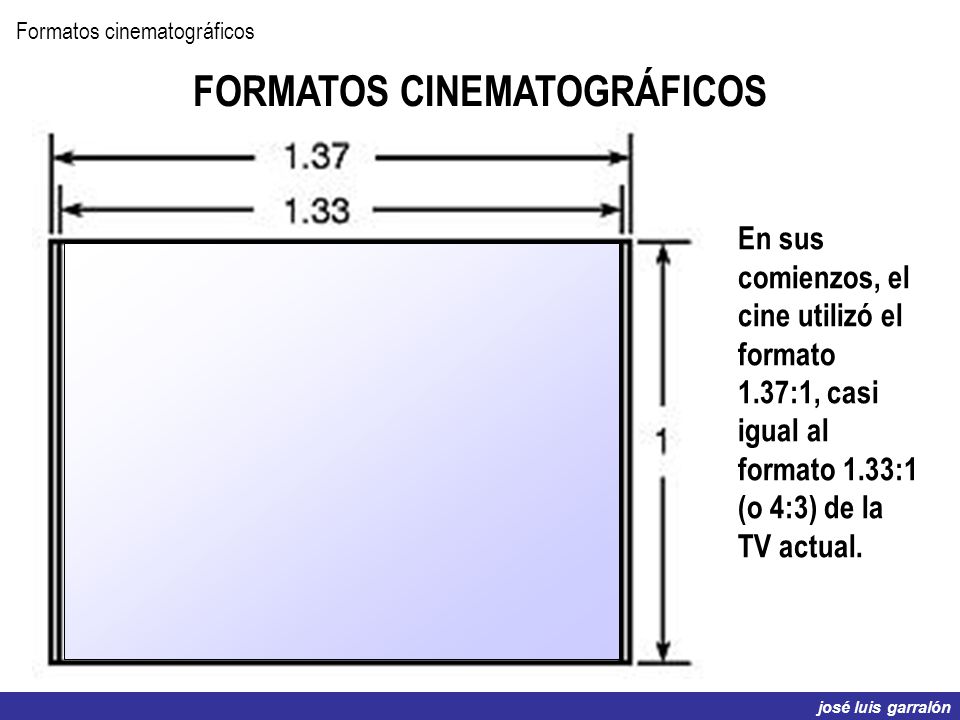

9 josé luis garralón FORMATOS CINEMATOGRÁFICOS Formatos cinematográficos En sus comienzos, el cine utilizó el formato 1.37:1, casi igual al formato 1.33:1 (o 4:3) de la TV actual.

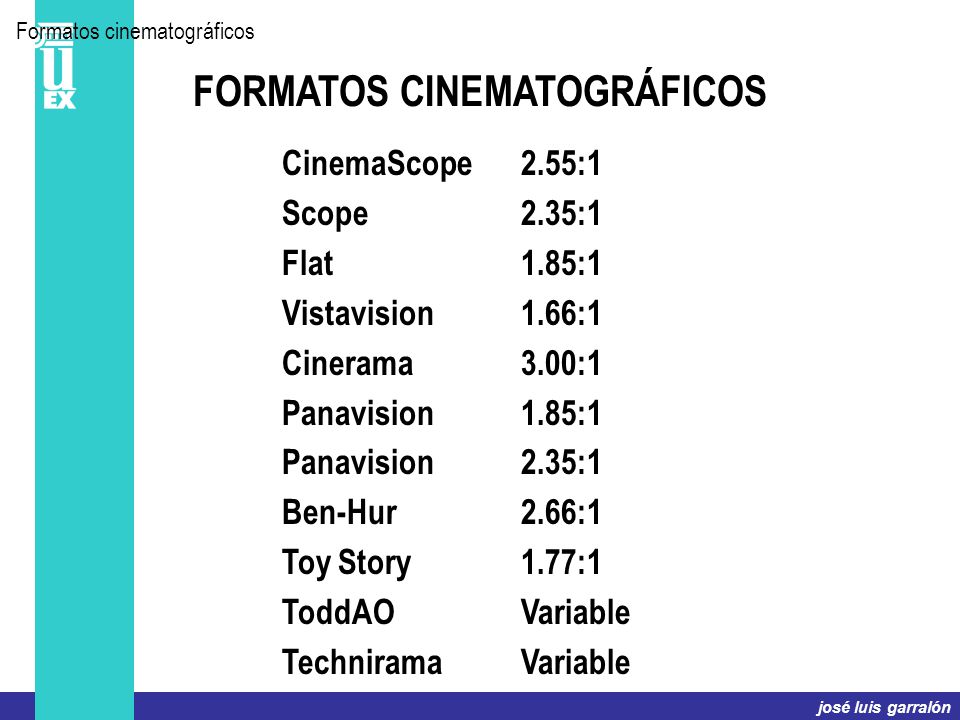

10 josé luis garralón FORMATOS CINEMATOGRÁFICOS Formatos cinematográficos CinemaScope2.55:1 Scope2.35:1 Flat1.85:1 Vistavision1.66:1 Cinerama3.00:1 Panavision1.85:1 Panavision2.35:1 Ben-Hur2.66:1 Toy Story1.77:1 ToddAOVariable TechniramaVariable

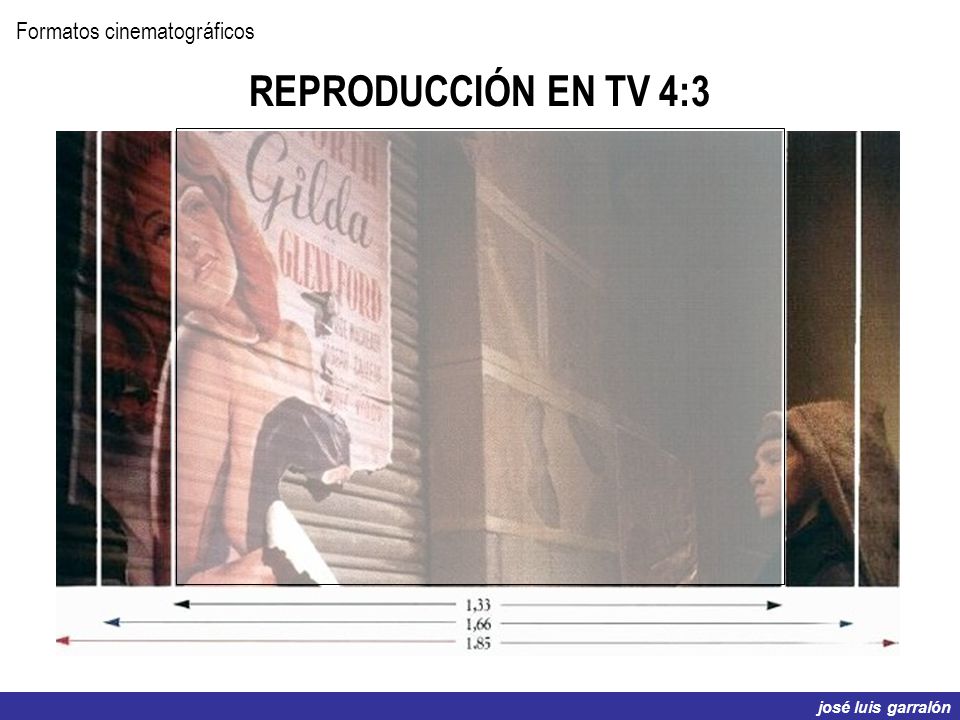

11 josé luis garralón REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos

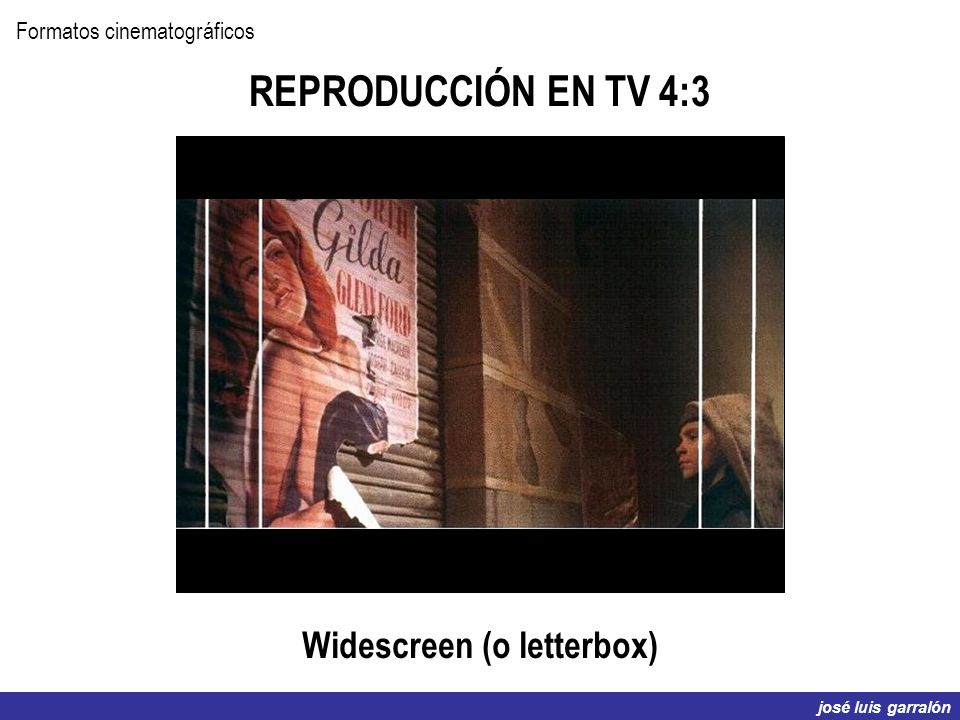

12 REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos Widescreen (o letterbox) josé luis garralón

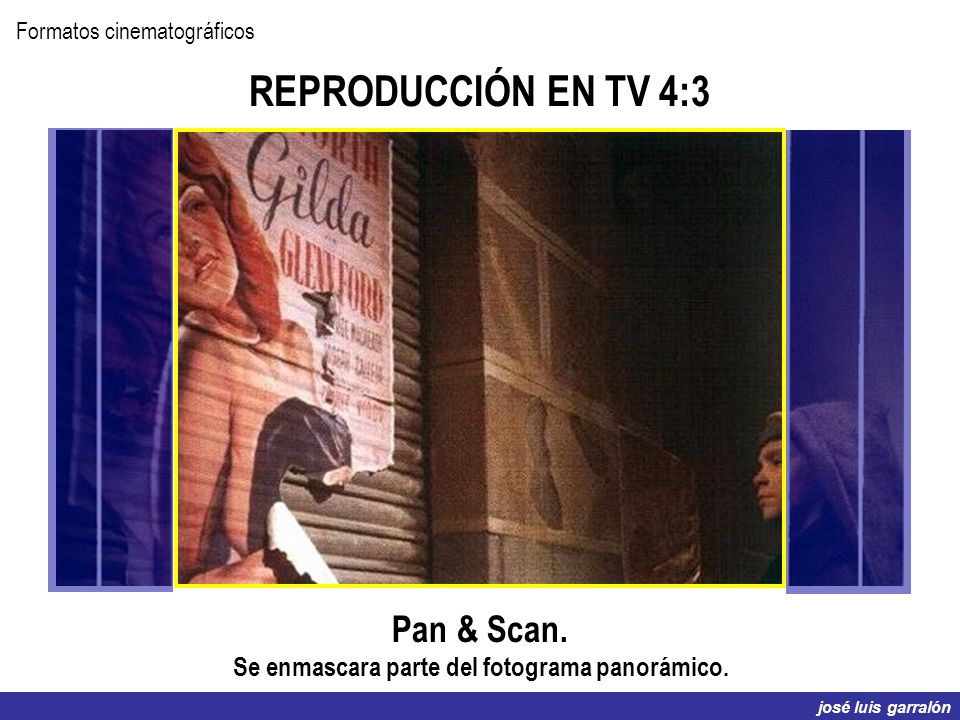

13 REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos Pan & Scan. Se enmascara parte del fotograma panorámico. josé luis garralón

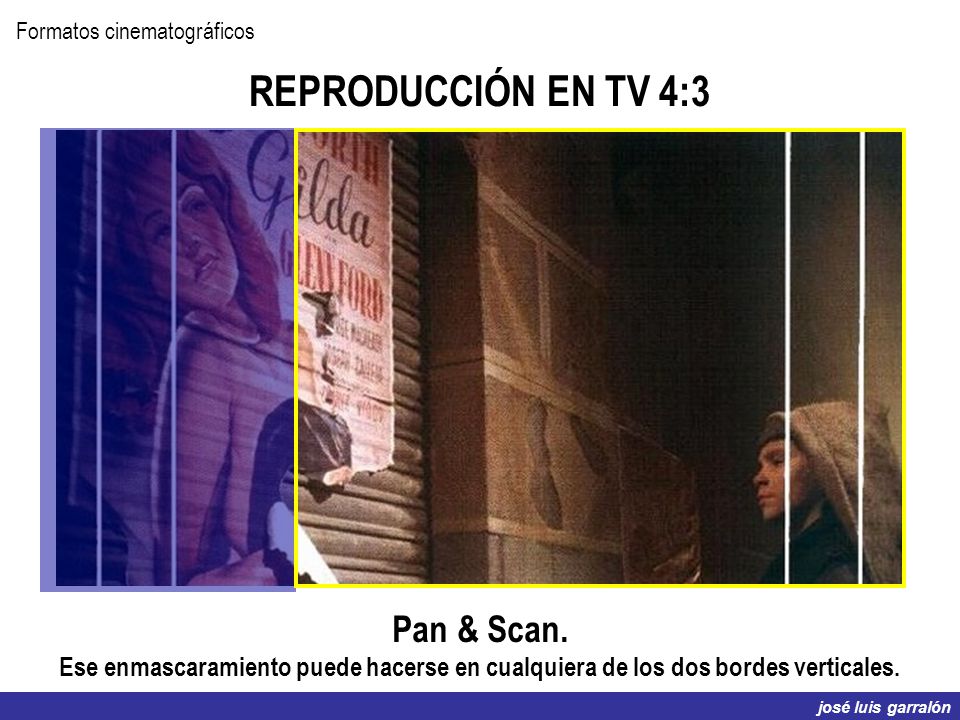

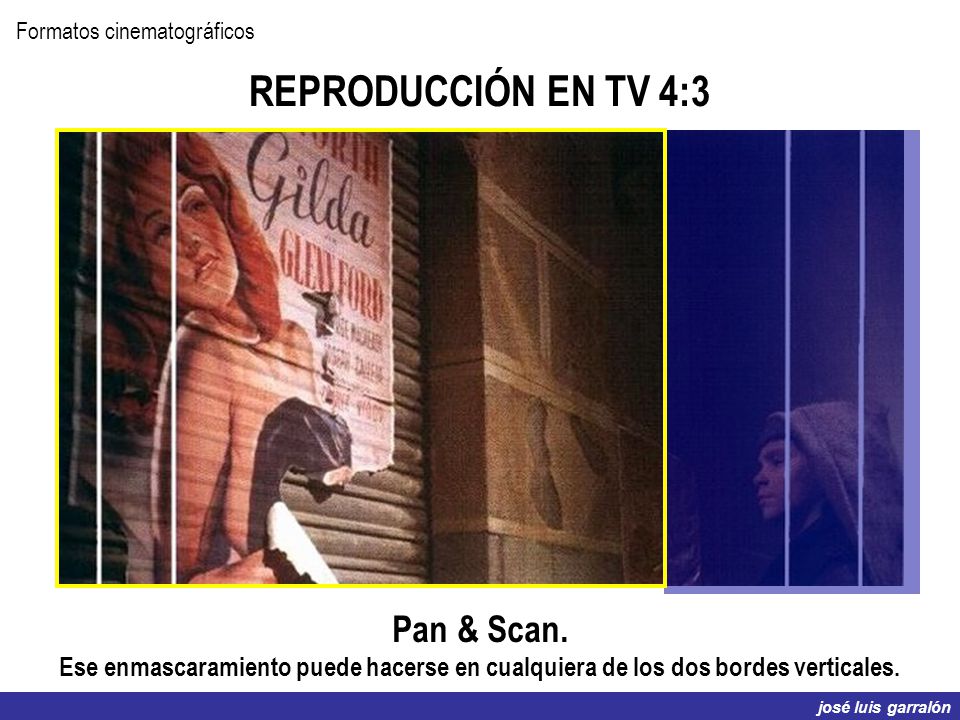

14 REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos Pan & Scan. Ese enmascaramiento puede hacerse en cualquiera de los dos bordes verticales. josé luis garralón

15 REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos Pan & Scan. Ese enmascaramiento puede hacerse en cualquiera de los dos bordes verticales. josé luis garralón

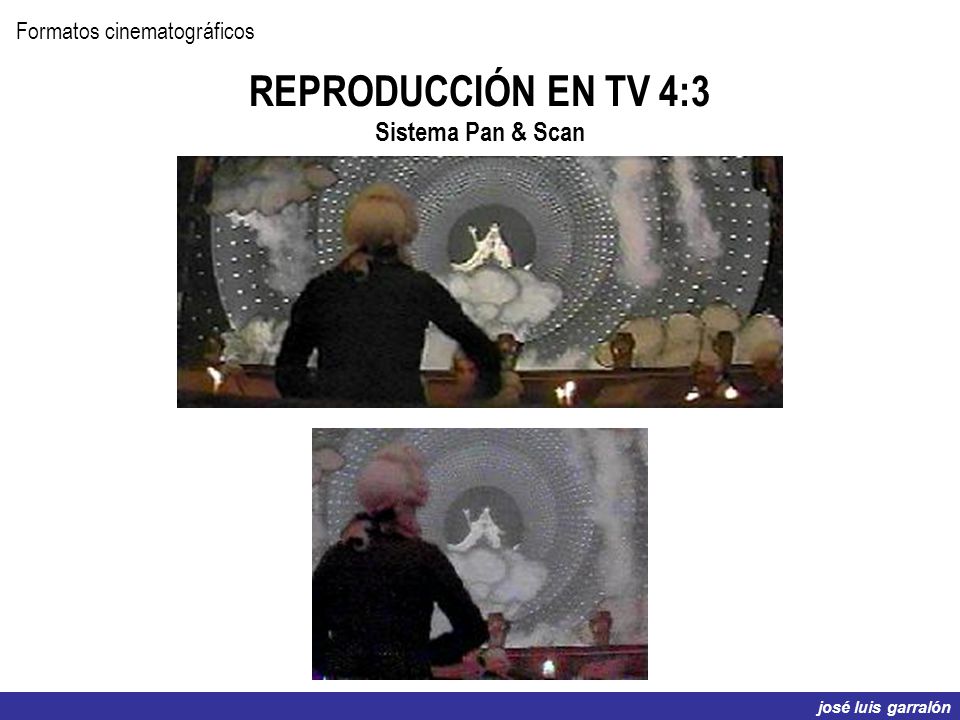

16 REPRODUCCIÓN EN TV 4:3 Sistema Pan & Scan Formatos cinematográficos josé luis garralón

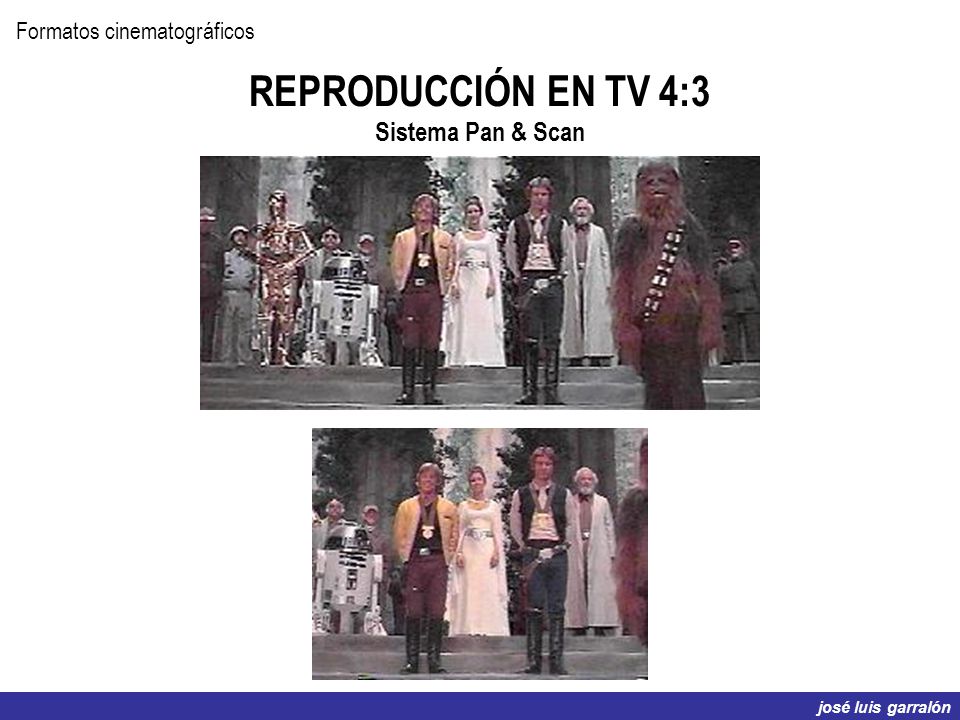

17 Formatos cinematográficos REPRODUCCIÓN EN TV 4:3 Sistema Pan & Scan josé luis garralón

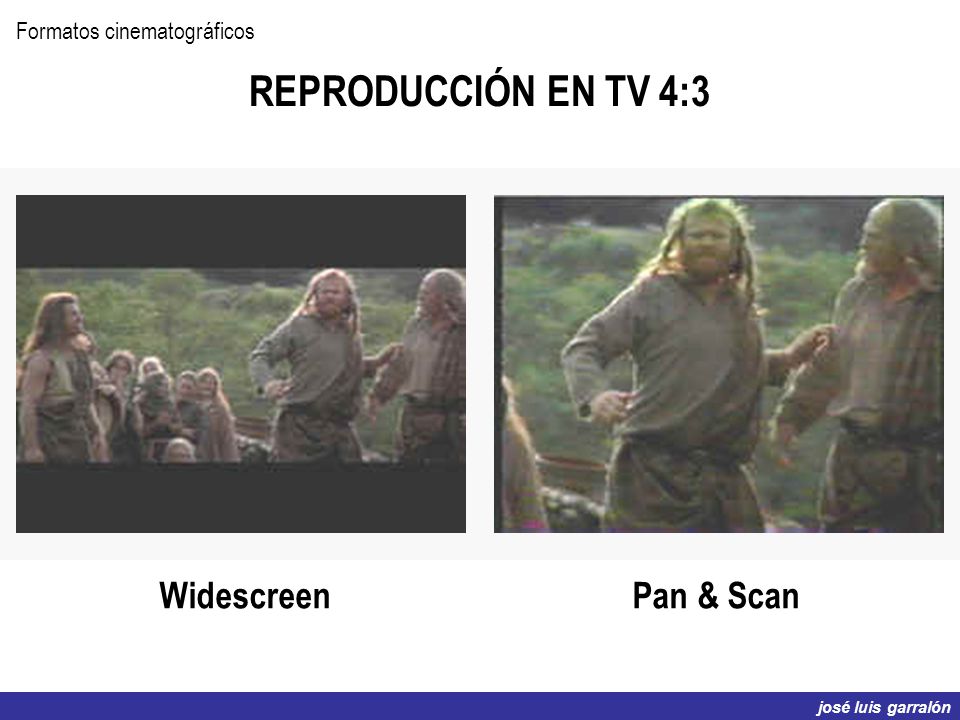

18 REPRODUCCIÓN EN TV 4:3 Formatos cinematográficos WidescreenPan & Scan josé luis garralón

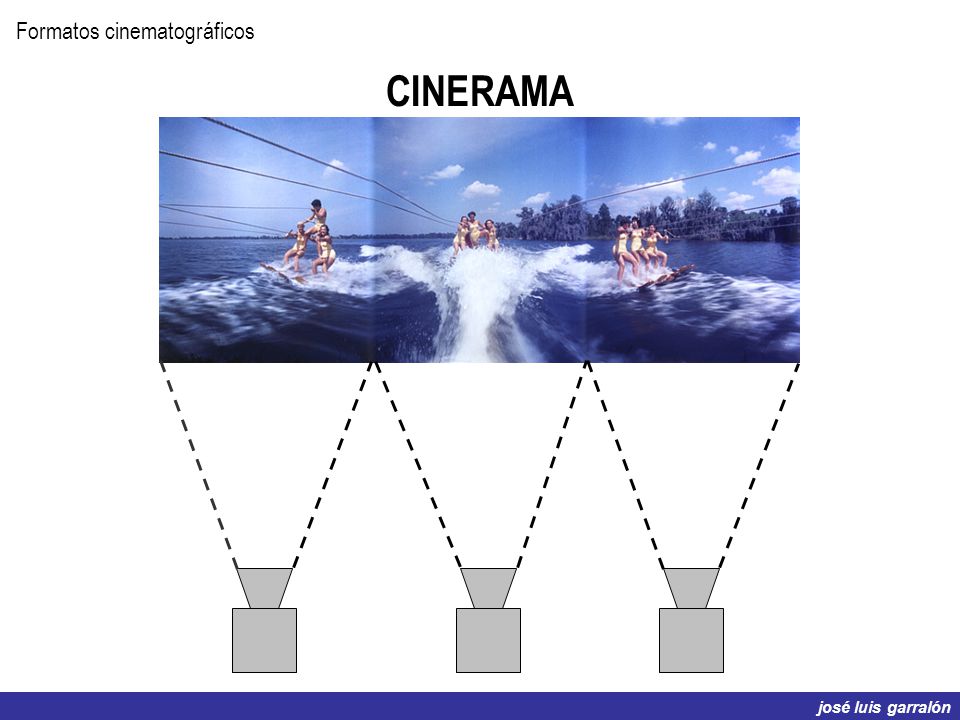

19 CINERAMA Formatos cinematográficos josé luis garralón

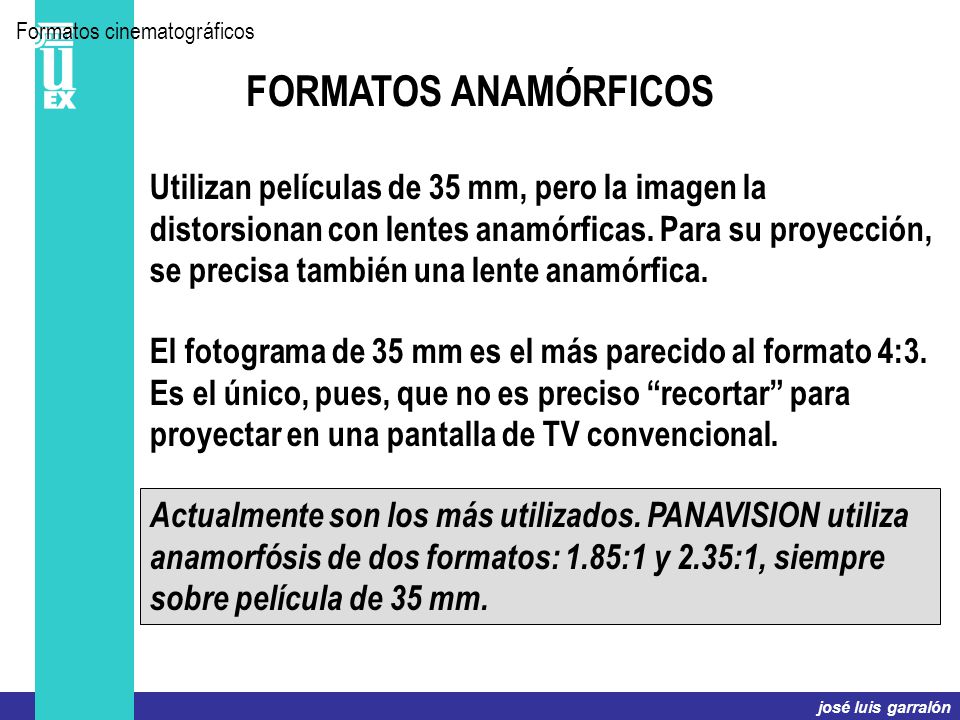

20 FORMATOS ANAMÓRFICOS Formatos cinematográficos Utilizan películas de 35 mm, pero la imagen la distorsionan con lentes anamórficas. Para su proyección, se precisa también una lente anamórfica. El fotograma de 35 mm es el más parecido al formato 4:3. Es el único, pues, que no es preciso “recortar” para proyectar en una pantalla de TV convencional. Actualmente son los más utilizados. PANAVISION utiliza anamorfósis de dos formatos: 1.85:1 y 2.35:1, siempre sobre película de 35 mm.

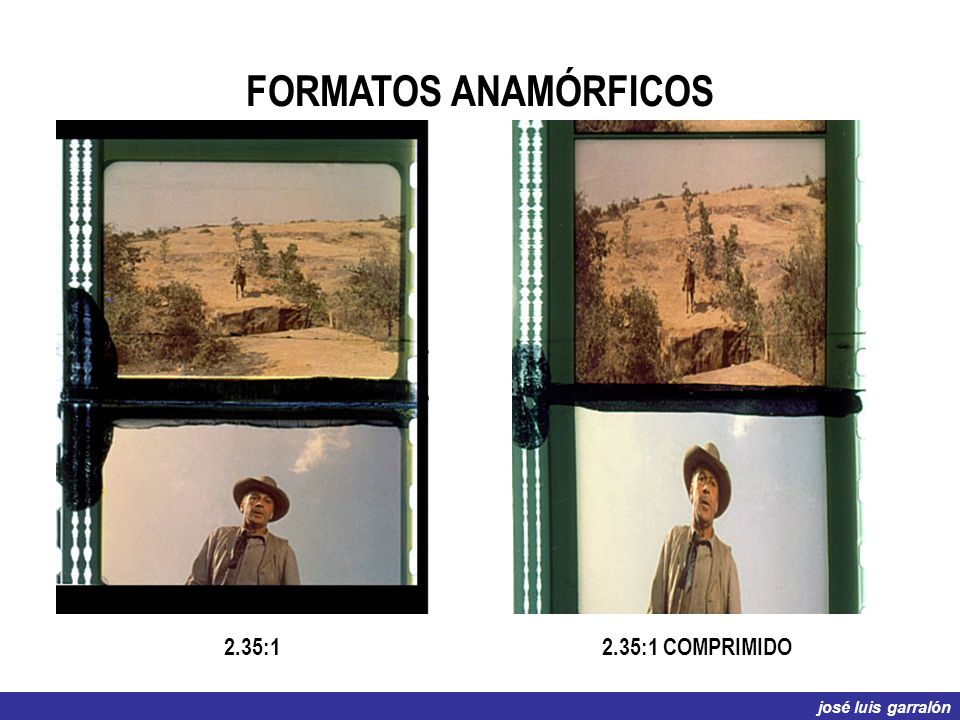

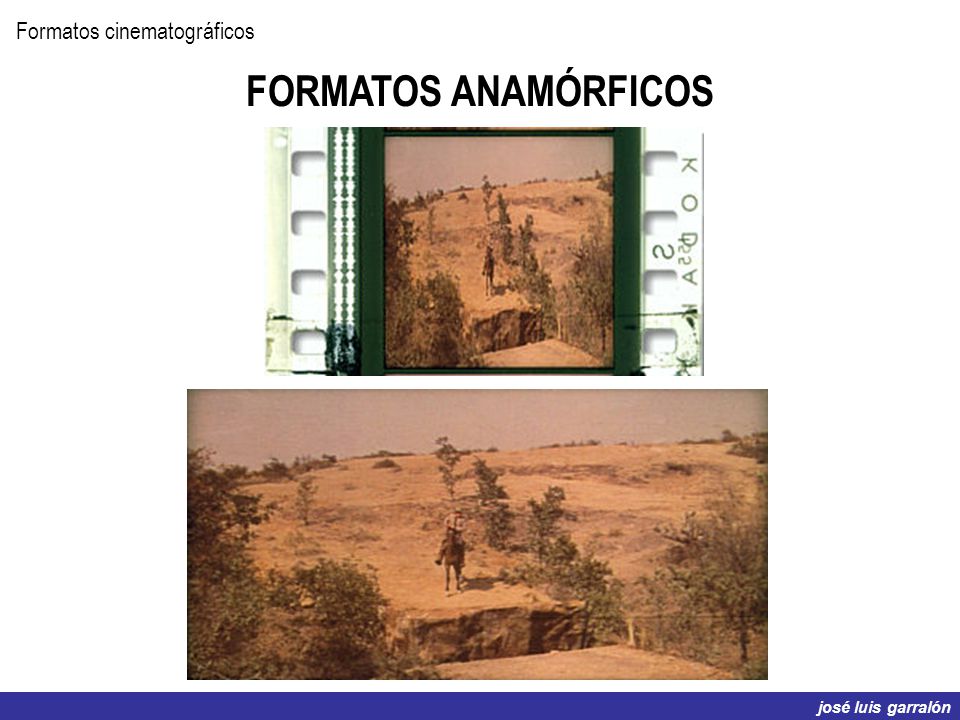

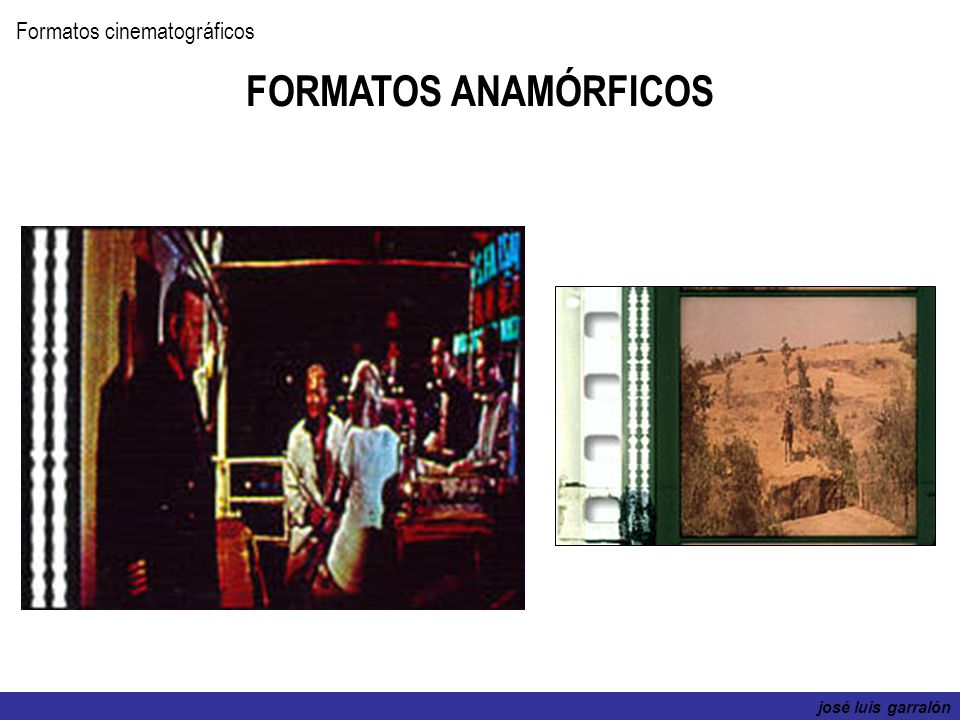

21 josé luis garralón Formatos cinematográficos FORMATOS ANAMÓRFICOS

22 © José Luis Garralón Formatos cinematográficos 2.35:12.35:1 COMPRIMIDO josé luis garralón

23 FORMATOS ANAMÓRFICOS Formatos cinematográficos josé luis garralón

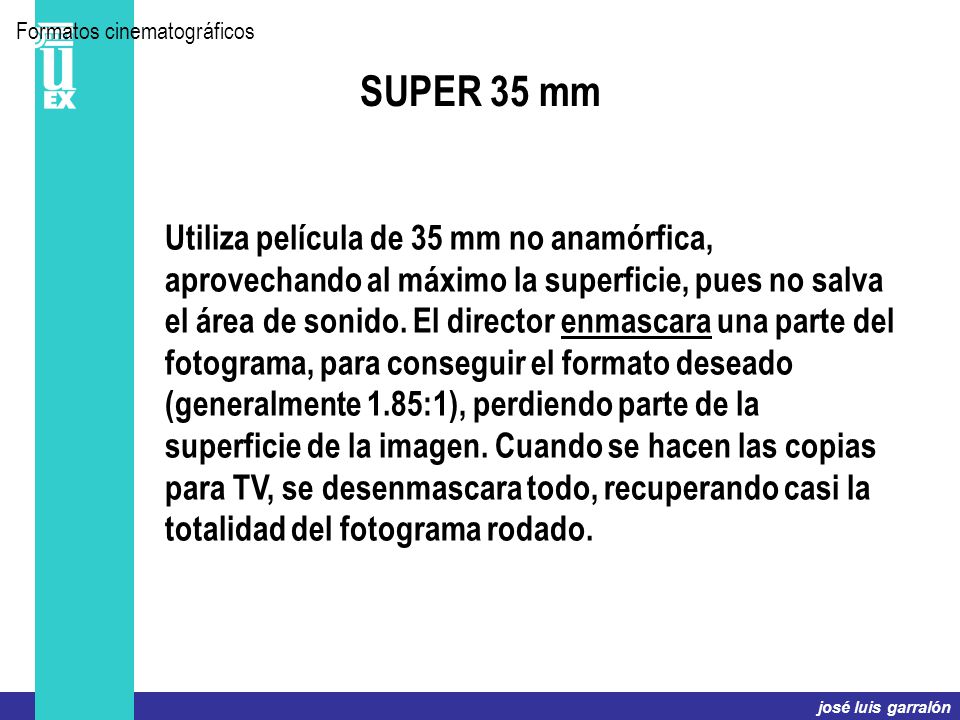

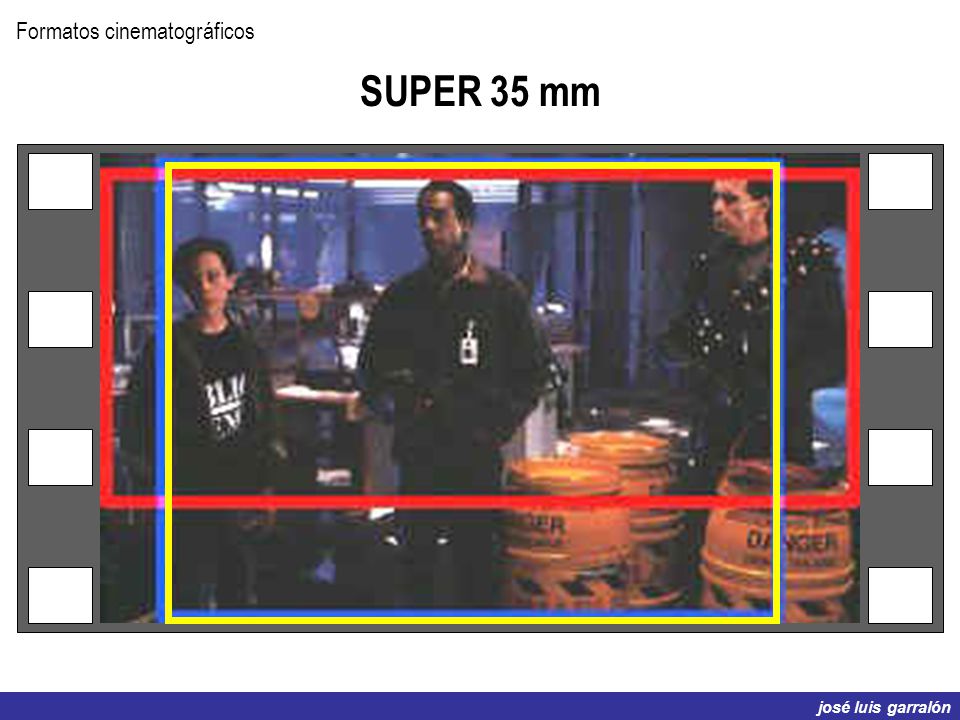

24 SUPER 35 mm Formatos cinematográficos Utiliza película de 35 mm no anamórfica, aprovechando al máximo la superficie, pues no salva el área de sonido. El director enmascara una parte del fotograma, para conseguir el formato deseado (generalmente 1.85:1), perdiendo parte de la superficie de la imagen. Cuando se hacen las copias para TV, se desenmascara todo, recuperando casi la totalidad del fotograma rodado.

25 josé luis garralón SUPER 35 mm Formatos cinematográficos

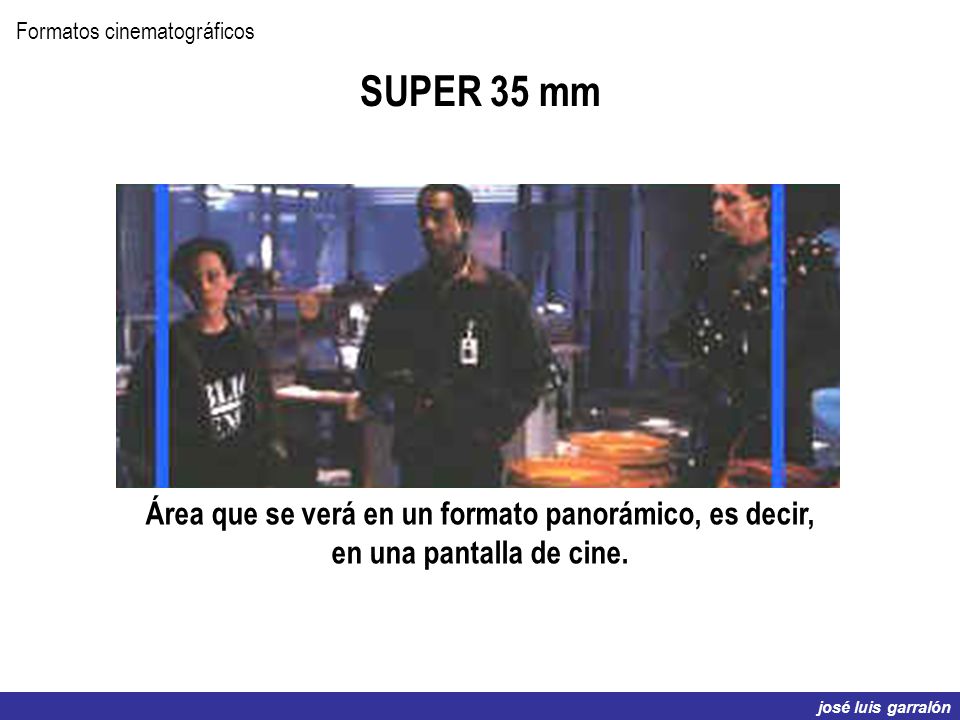

26 SUPER 35 mm Formatos cinematográficos Área que se verá en un formato panorámico, es decir, en una pantalla de cine. josé luis garralón

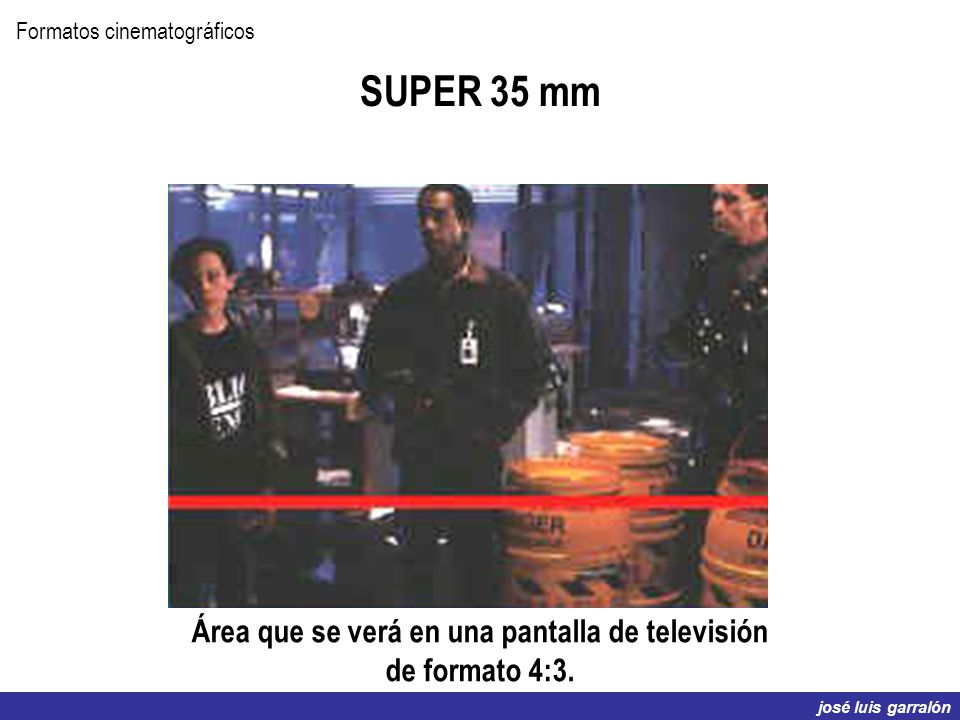

27 SUPER 35 mm Formatos cinematográficos Área que se verá en una pantalla de televisión de formato 4:3. josé luis garralón

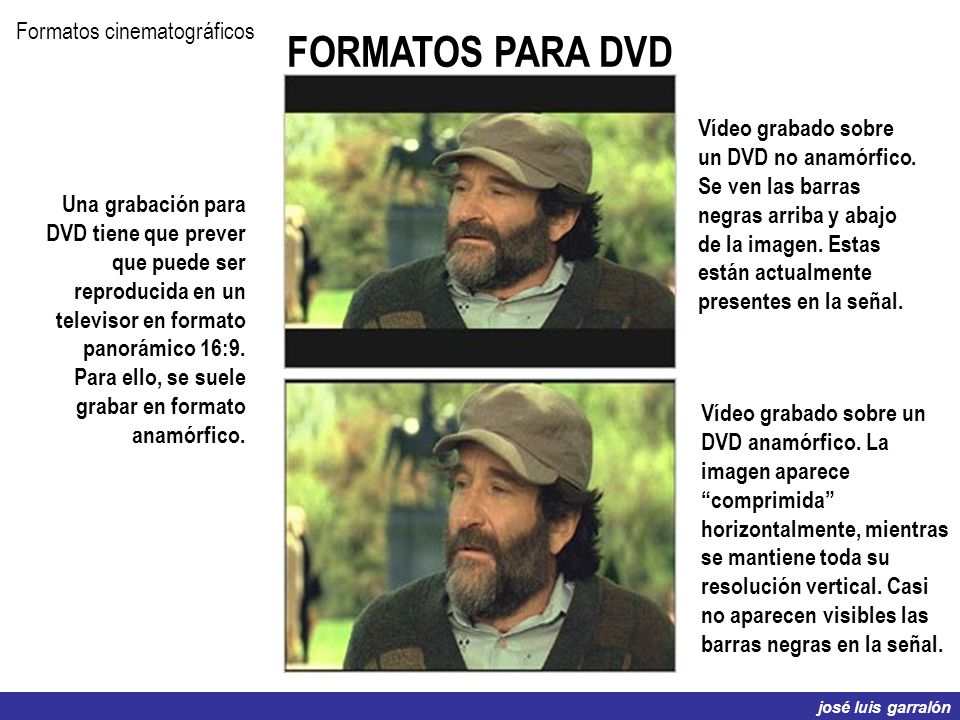

28 FORMATOS PARA DVD Formatos cinematográficos Vídeo grabado sobre un DVD no anamórfico. Se ven las barras negras arriba y abajo de la imagen. Estas están actualmente presentes en la señal. Vídeo grabado sobre un DVD anamórfico. La imagen aparece “comprimida” horizontalmente, mientras se mantiene toda su resolución vertical. Casi no aparecen visibles las barras negras en la señal. Una grabación para DVD tiene que prever que puede ser reproducida en un televisor en formato panorámico 16:9. Para ello, se suele grabar en formato anamórfico. josé luis garralón

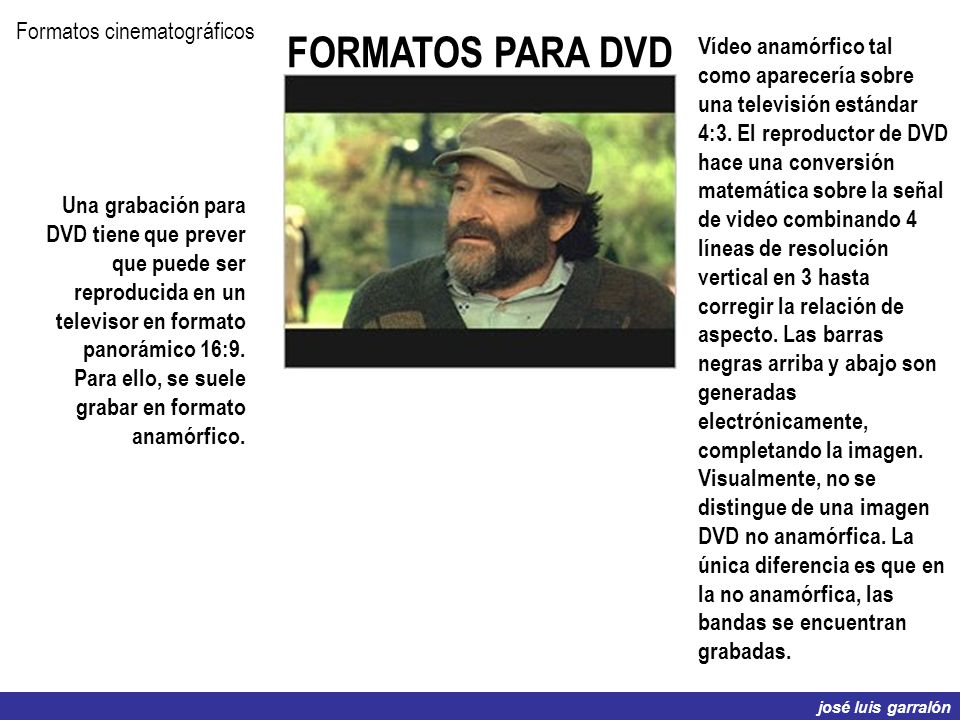

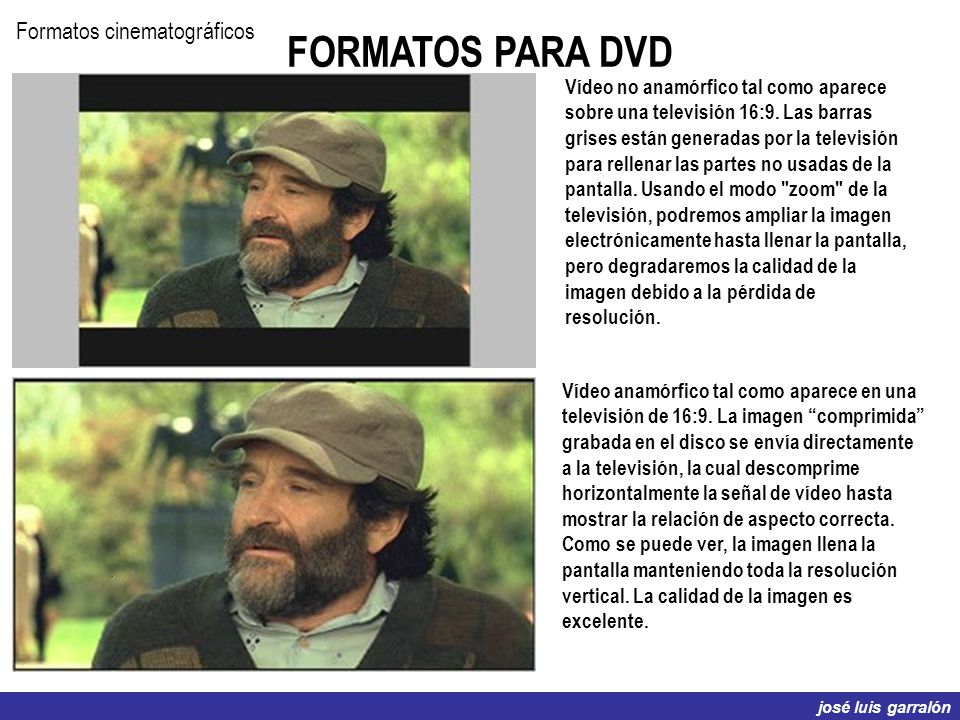

29 FORMATOS PARA DVD Formatos cinematográficos Vídeo anamórfico tal como aparecería sobre una televisión estándar 4:3. El reproductor de DVD hace una conversión matemática sobre la señal de video combinando 4 líneas de resolución vertical en 3 hasta corregir la relación de aspecto. Las barras negras arriba y abajo son generadas electrónicamente, completando la imagen. Visualmente, no se distingue de una imagen DVD no anamórfica. La única diferencia es que en la no anamórfica, las bandas se encuentran grabadas. Una grabación para DVD tiene que prever que puede ser reproducida en un televisor en formato panorámico 16:9. Para ello, se suele grabar en formato anamórfico. josé luis garralón
