1
Cristian David Grajales Espinal
Presentado por: Cristian David Grajales Espinal Pereira, septiembre 2014
2

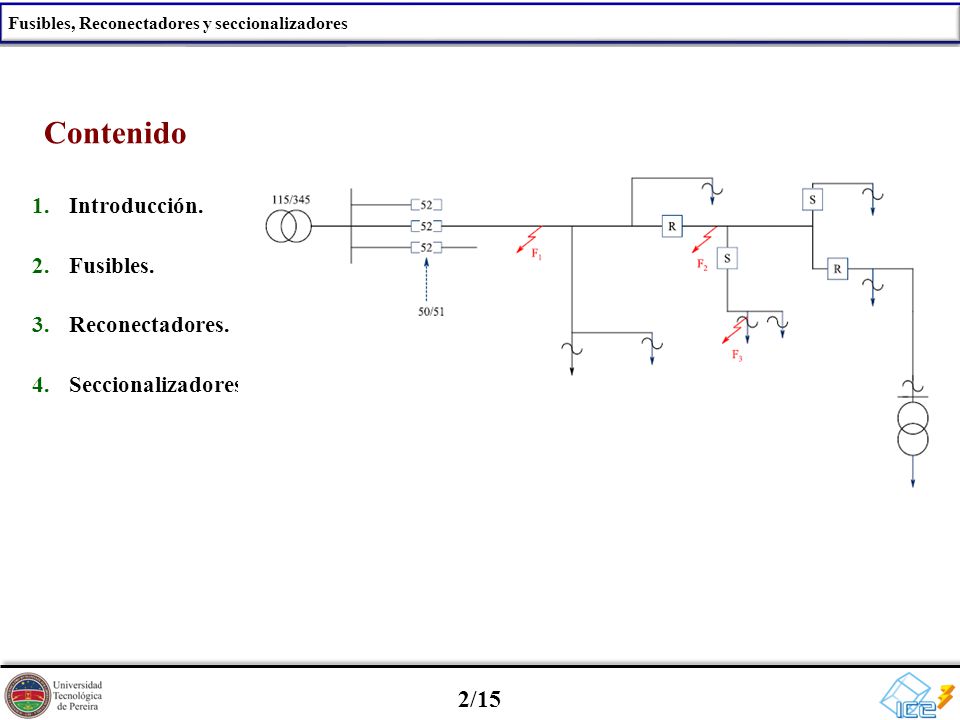

Contenido Introducción. Fusibles. Reconectadores. Seccionalizadores.
3
Introducción. Los sistemas de distribución generalmente son protegidos mediante los siguientes elementos: Fusibles. Reconectadores. Seccionalizadores. Relés de sobrecorriente.
4

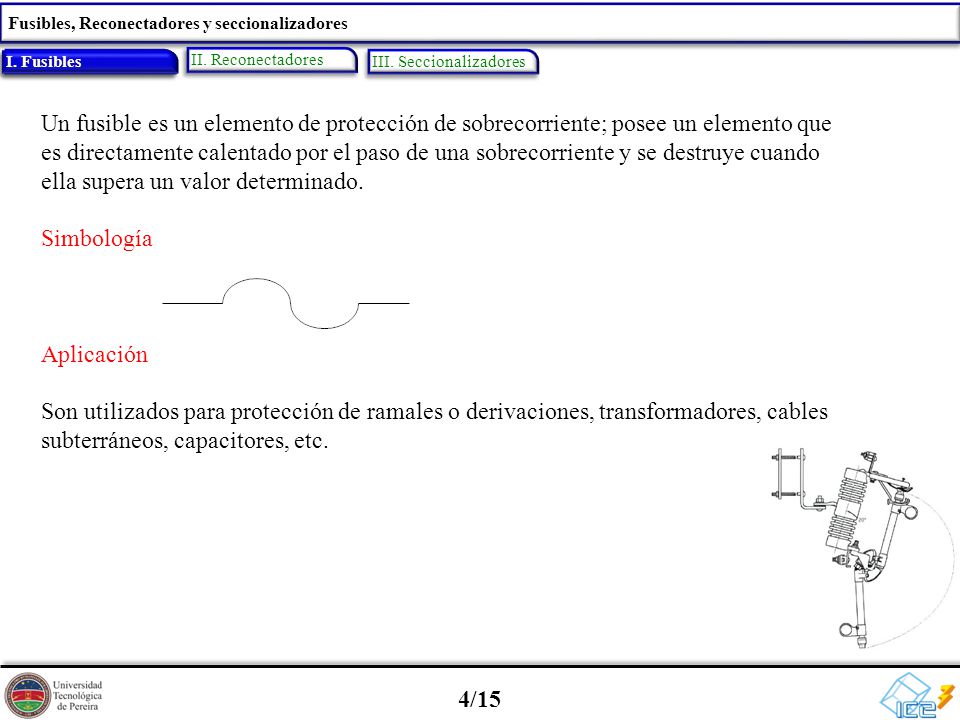

I. Fusibles Un fusible es un elemento de protección de sobrecorriente; posee un elemento que es directamente calentado por el paso de una sobrecorriente y se destruye cuando ella supera un valor determinado. Simbología Aplicación Son utilizados para protección de ramales o derivaciones, transformadores, cables subterráneos, capacitores, etc.
5

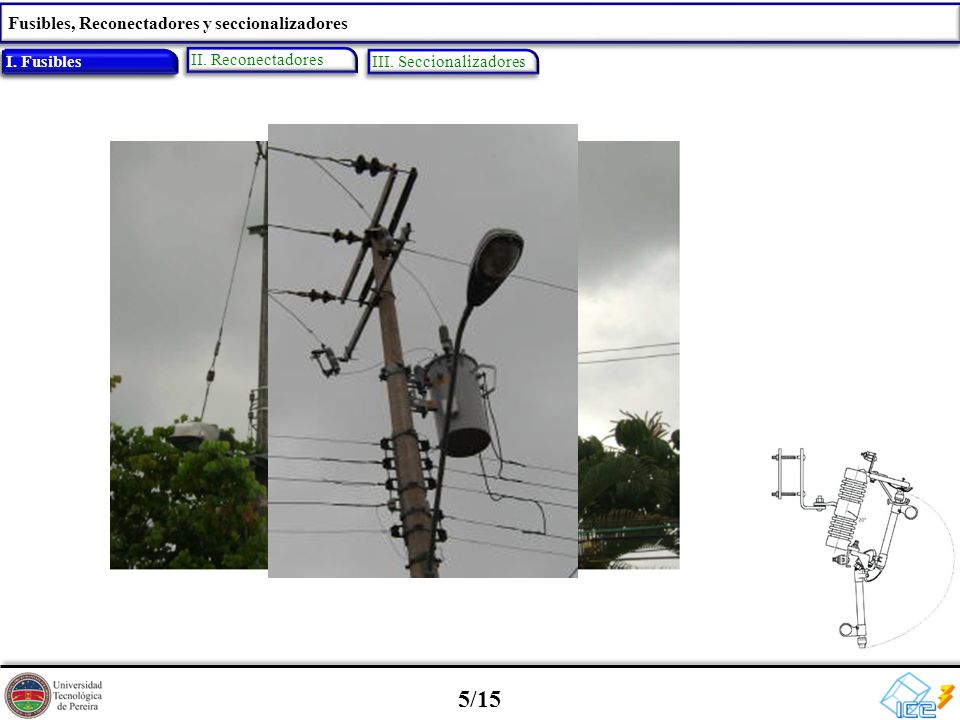

I. Fusibles
6
I. Fusibles
7
Característica de operación
I. Fusibles Característica de operación
8

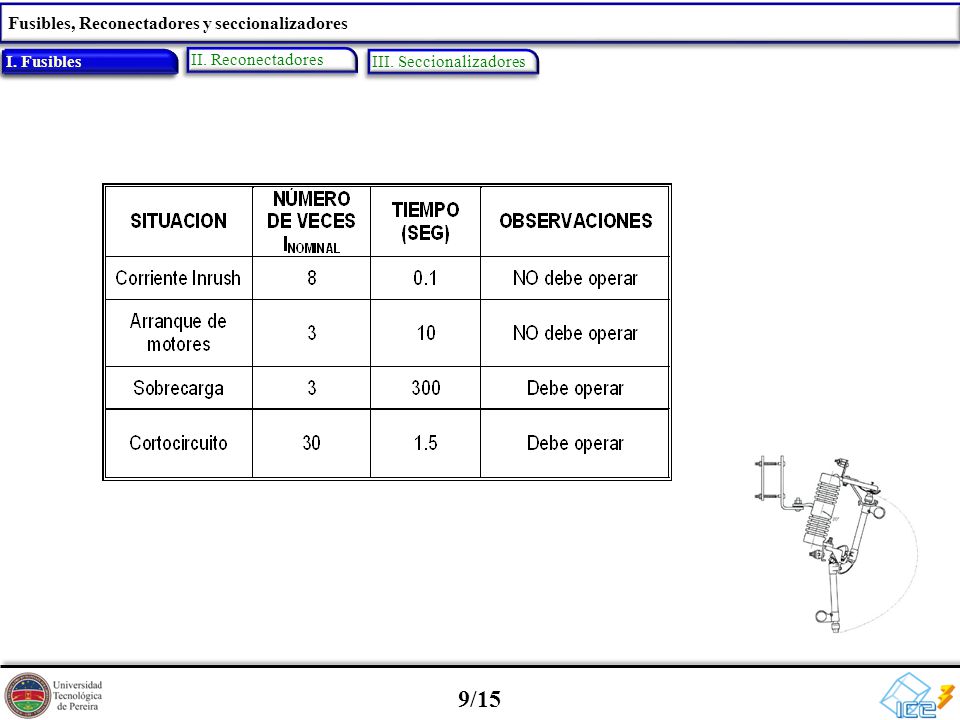

Información requerida para seleccionar un fusible

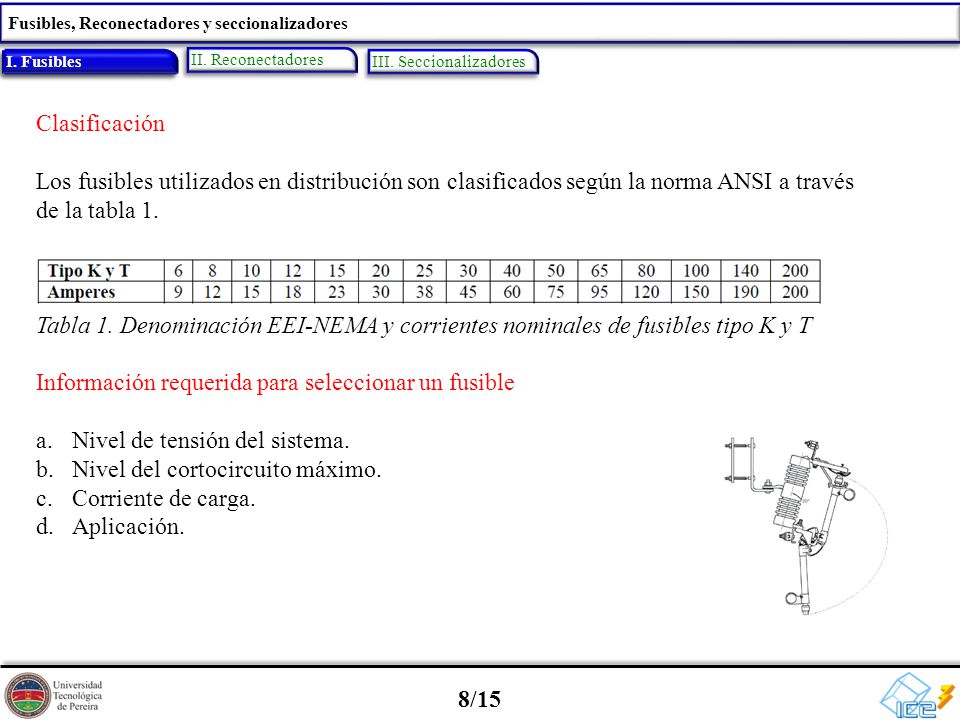

I. Fusibles Clasificación Los fusibles utilizados en distribución son clasificados según la norma ANSI a través de la tabla 1. Tabla 1. Denominación EEI-NEMA y corrientes nominales de fusibles tipo K y T Información requerida para seleccionar un fusible Nivel de tensión del sistema. Nivel del cortocircuito máximo. Corriente de carga. Aplicación.
9
I. Fusibles
10

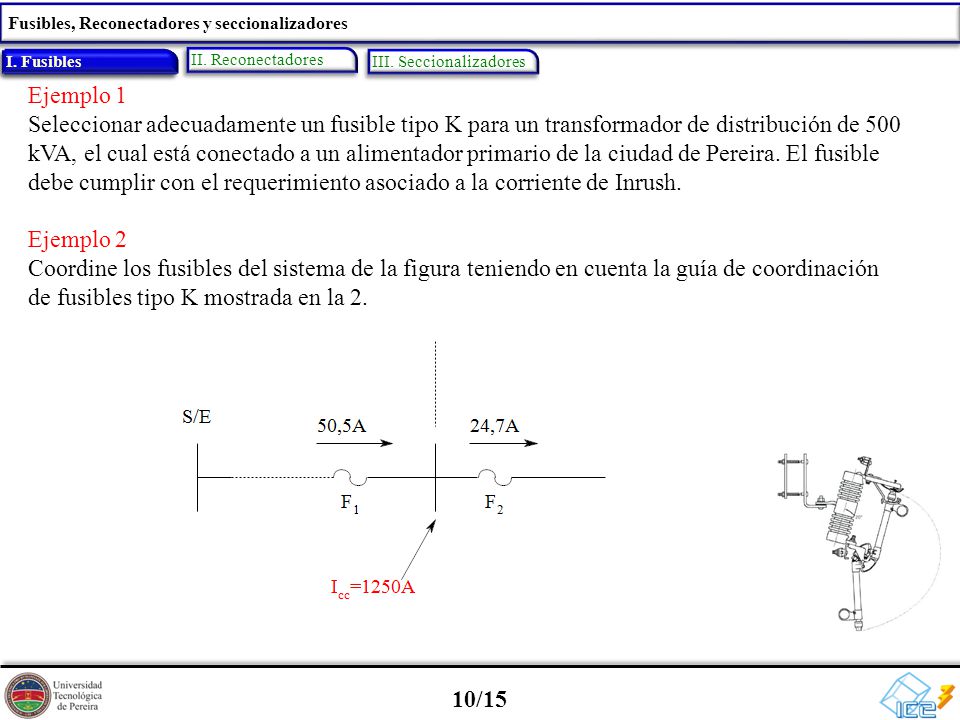

I. Fusibles Ejemplo 1 Seleccionar adecuadamente un fusible tipo K para un transformador de distribución de 500 kVA, el cual está conectado a un alimentador primario de la ciudad de Pereira. El fusible debe cumplir con el requerimiento asociado a la corriente de Inrush. Ejemplo 2 Coordine los fusibles del sistema de la figura teniendo en cuenta la guía de coordinación de fusibles tipo K mostrada en la 2.
11
I. Fusibles
12
Pueden ser instalados al aire libre. Bajo costo.

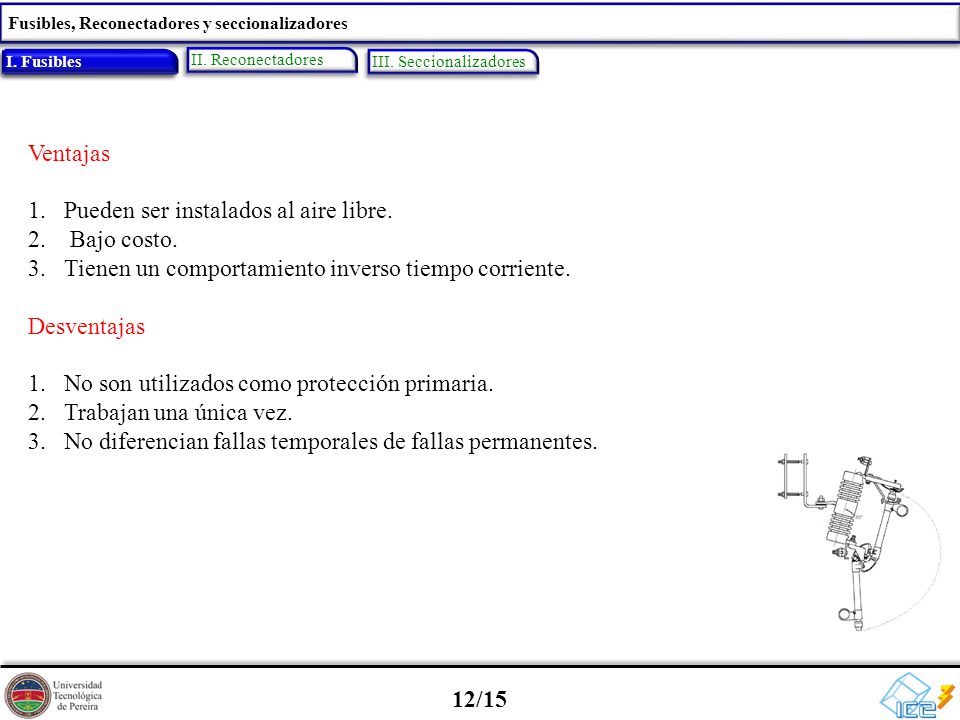

I. Fusibles Ventajas Pueden ser instalados al aire libre. Bajo costo. Tienen un comportamiento inverso tiempo corriente. Desventajas No son utilizados como protección primaria. Trabajan una única vez. No diferencian fallas temporales de fallas permanentes.
13
Característica de operación

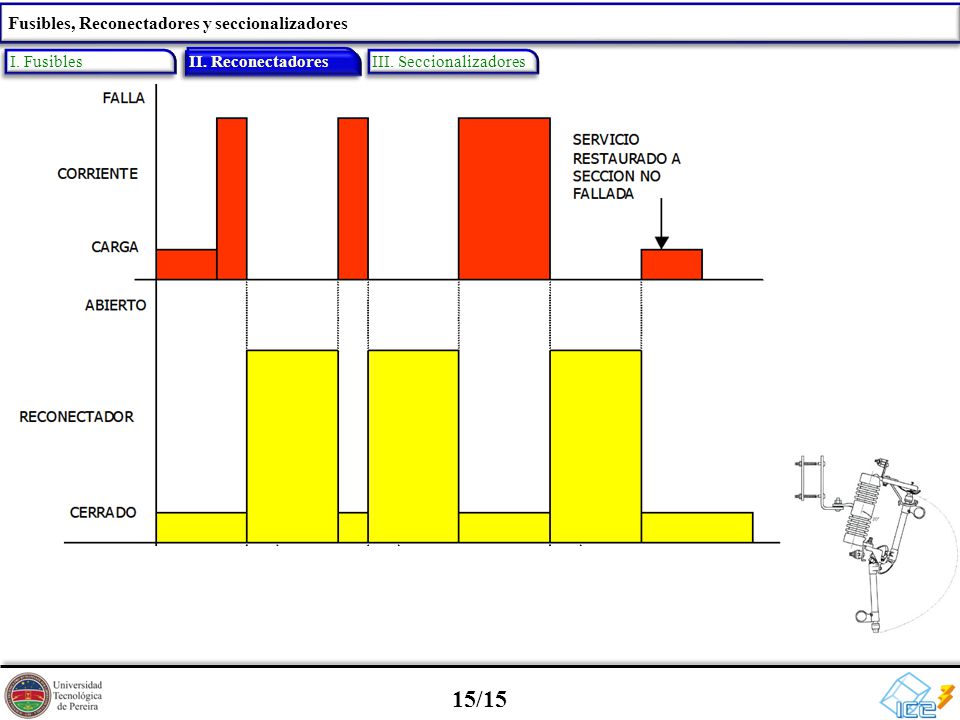

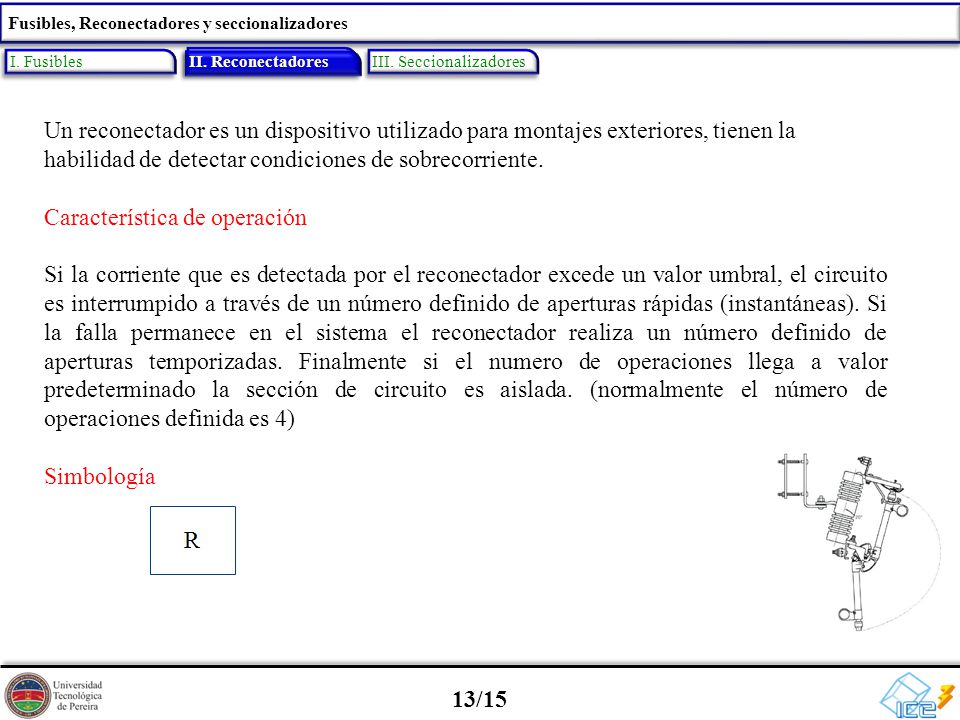

II. Reconectadores Un reconectador es un dispositivo utilizado para montajes exteriores, tienen la habilidad de detectar condiciones de sobrecorriente. Característica de operación Si la corriente que es detectada por el reconectador excede un valor umbral, el circuito es interrumpido a través de un número definido de aperturas rápidas (instantáneas). Si la falla permanece en el sistema el reconectador realiza un número definido de aperturas temporizadas. Finalmente si el numero de operaciones llega a valor predeterminado la sección de circuito es aislada. (normalmente el número de operaciones definida es 4) Simbología
14
II. Reconectadores
15
II. Reconectadores
16
Característica de operación

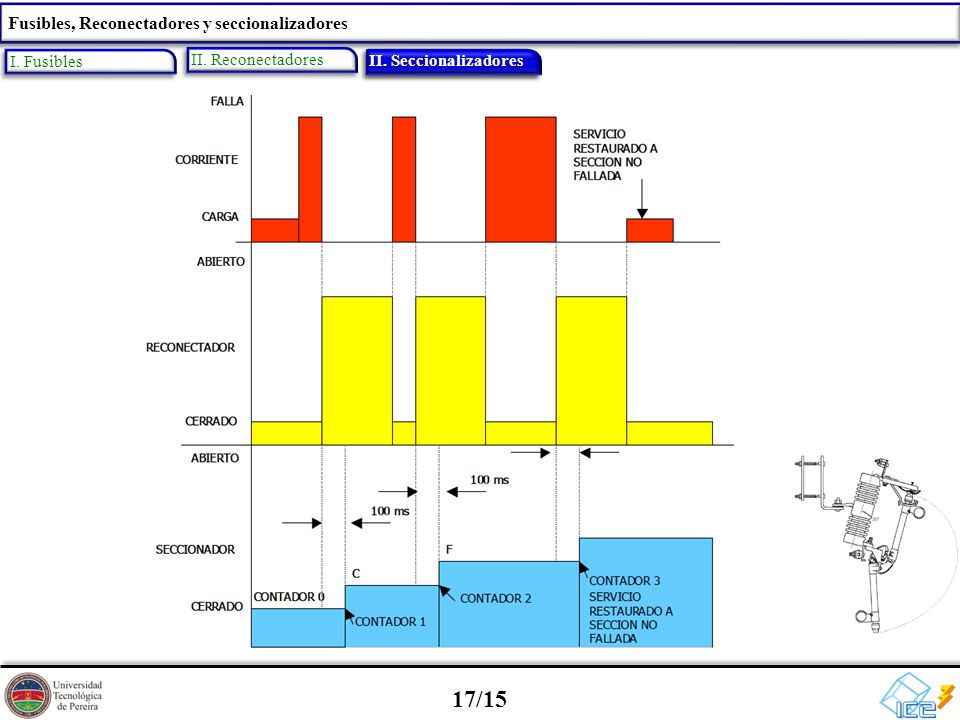

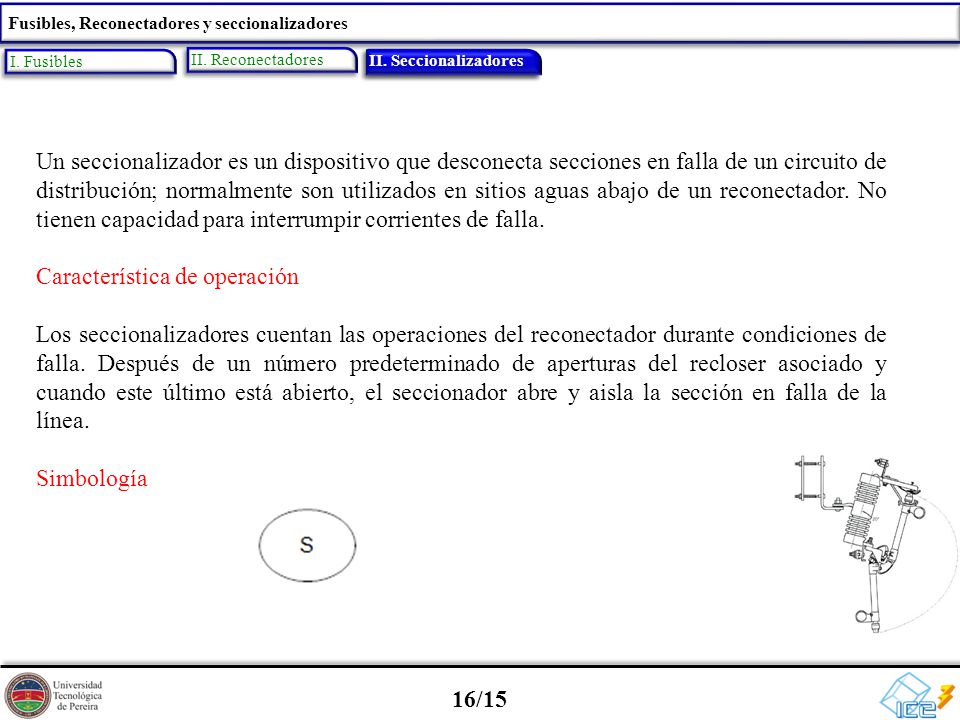

II. Seccionalizadores Un seccionalizador es un dispositivo que desconecta secciones en falla de un circuito de distribución; normalmente son utilizados en sitios aguas abajo de un reconectador. No tienen capacidad para interrumpir corrientes de falla. Característica de operación Los seccionalizadores cuentan las operaciones del reconectador durante condiciones de falla. Después de un número predeterminado de aperturas del recloser asociado y cuando este último está abierto, el seccionador abre y aisla la sección en falla de la línea. Simbología
17
II. Seccionalizadores
19
Cristian David Grajales <cdgrajales@utp.edu.co>
Gracias! Cristian David Grajales Pereira, Noviembre 2013
