1 YESOS DE USO DENTAL Dr. Jorge Ferrada C. Departamento de Odontología
Universidad de Antofagasta Facultad de Ciencias de la Salud YESOS DE USO DENTAL Dr. Jorge Ferrada C. Cátedra de Operatoria y Biomateriales Dentales

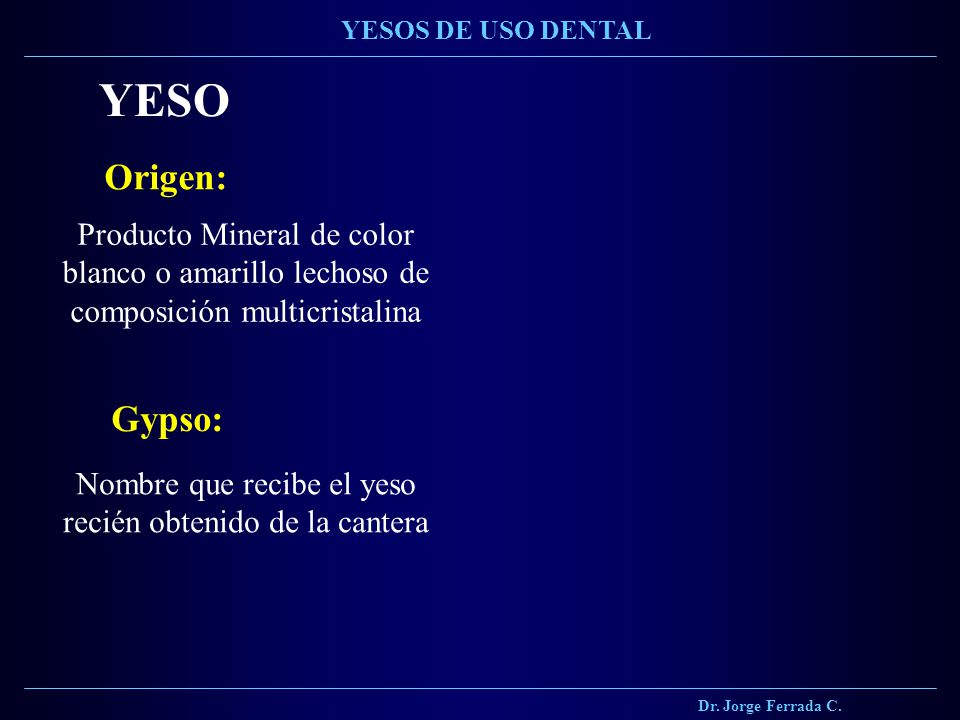

2 Nombre que recibe el yeso recién obtenido de la cantera
Dr. Jorge Ferrada C. YESOS DE USO DENTAL YESO Origen: Producto Mineral de color blanco o amarillo lechoso de composición multicristalina Gypso: Nombre que recibe el yeso recién obtenido de la cantera

3 YESO Composición Quimica: CaSO4 . 2H2O S = Azufre O = Oxígeno
Dr. Jorge Ferrada C. YESOS DE USO DENTAL YESO Composición Quimica: S = Azufre O = Oxígeno Ca = Calcio H = Hidrógeno Sulfato de Calcio dihidratado CaSO4 . 2H2O

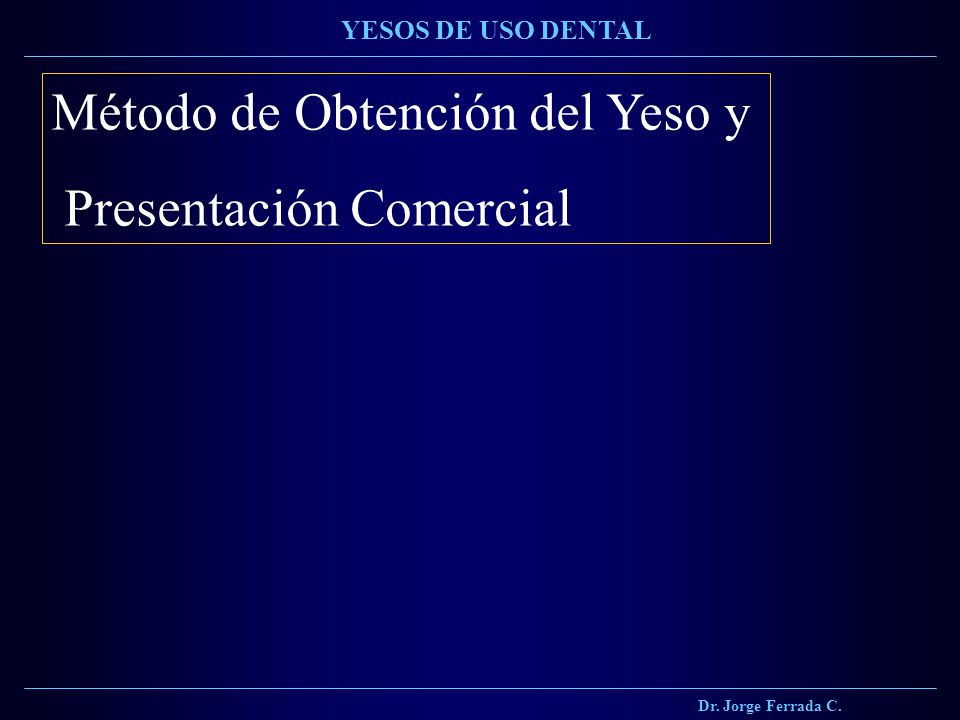

4 Método de Obtención del Yeso y Presentación Comercial
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Método de Obtención del Yeso y Presentación Comercial

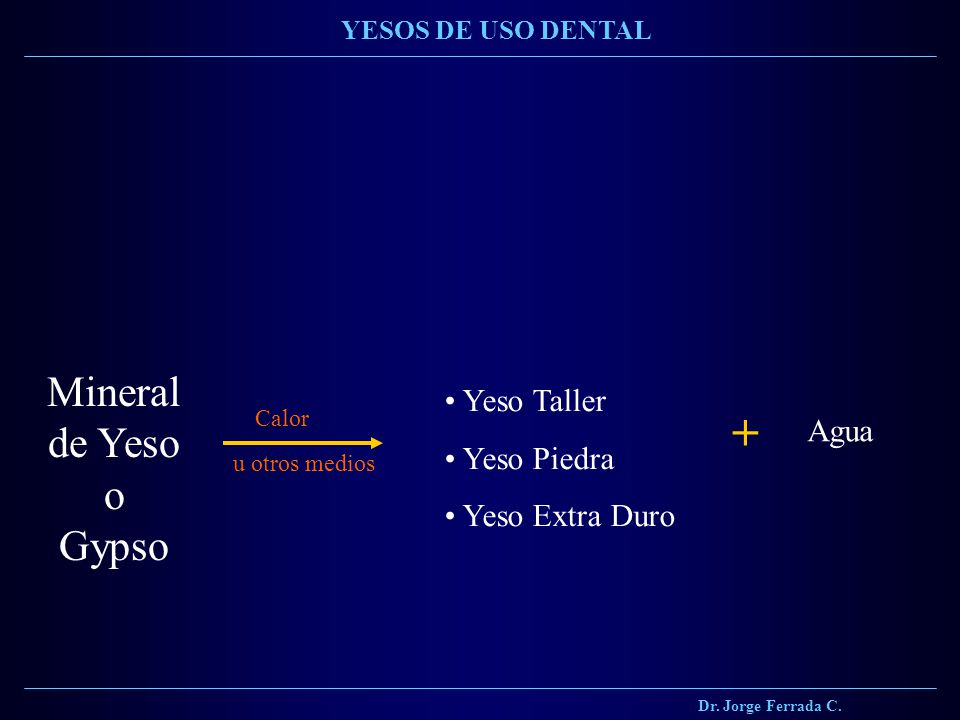

5 + Mineral de Yeso o Gypso Yeso Taller Yeso Piedra Agua Yeso Extra Duro
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Mineral de Yeso o Gypso Yeso Taller Yeso Piedra Yeso Extra Duro Calor + Agua u otros medios

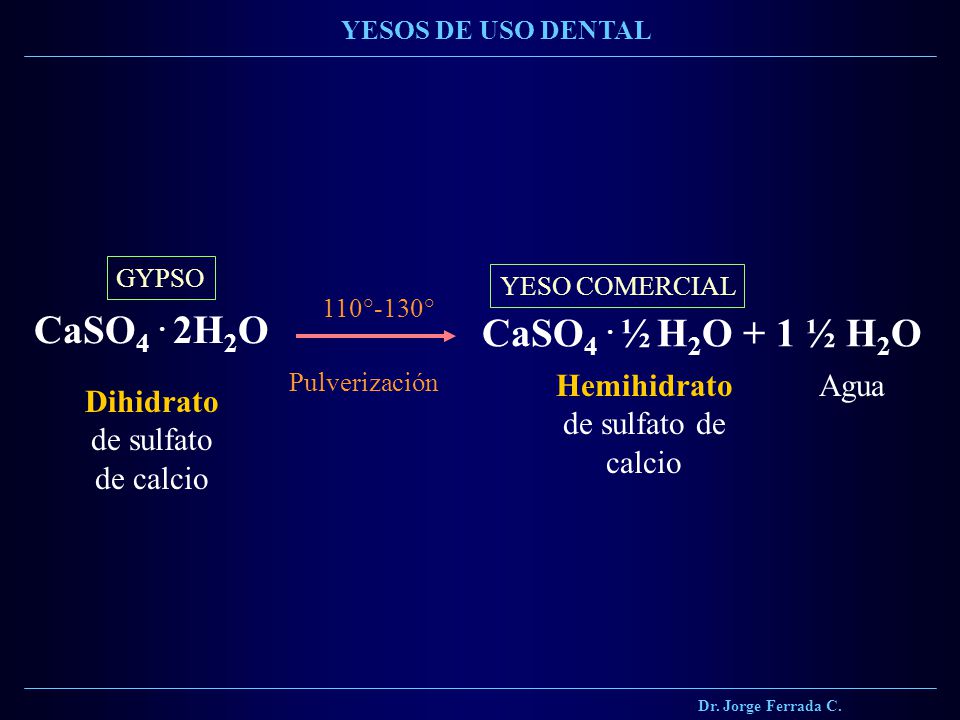

6 CaSO4 . 2H2O CaSO4 . ½ H2O + 1 ½ H2O Hemihidrato de sulfato de calcio
Dr. Jorge Ferrada C. YESOS DE USO DENTAL GYPSO YESO COMERCIAL 110°-130° CaSO4 . 2H2O CaSO4 . ½ H2O + 1 ½ H2O Pulverización Hemihidrato de sulfato de calcio Agua Dihidrato de sulfato de calcio

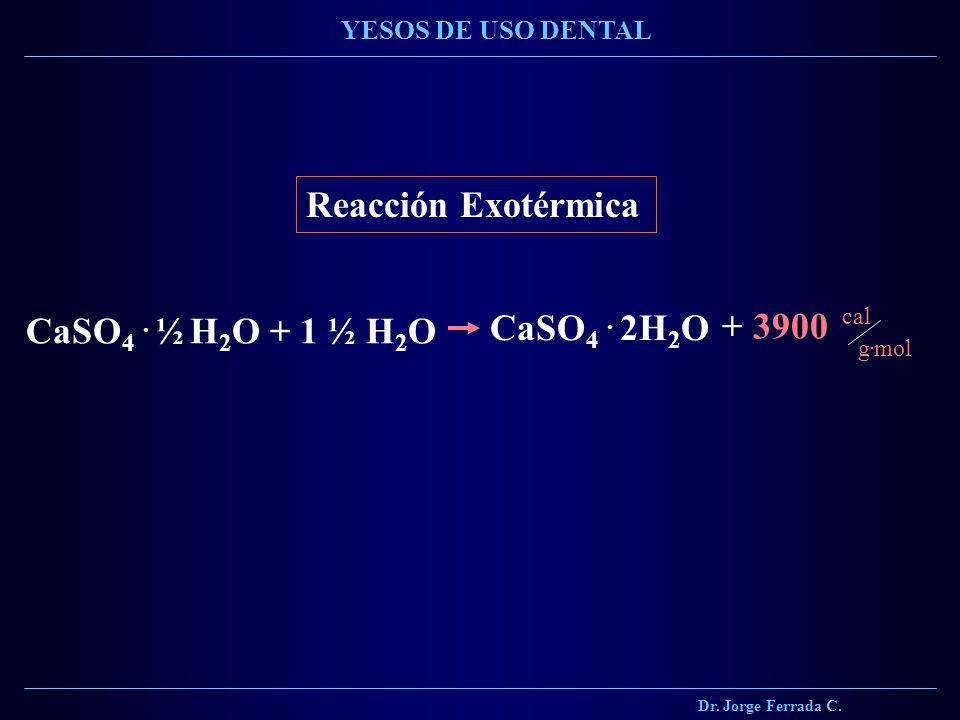

7 Reacción Exotérmica CaSO4 . 2H2O + 3900 CaSO4 . ½ H2O + 1 ½ H2O
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Reacción Exotérmica CaSO4 . 2H2O + 3900 cal CaSO4 . ½ H2O + 1 ½ H2O g.mol

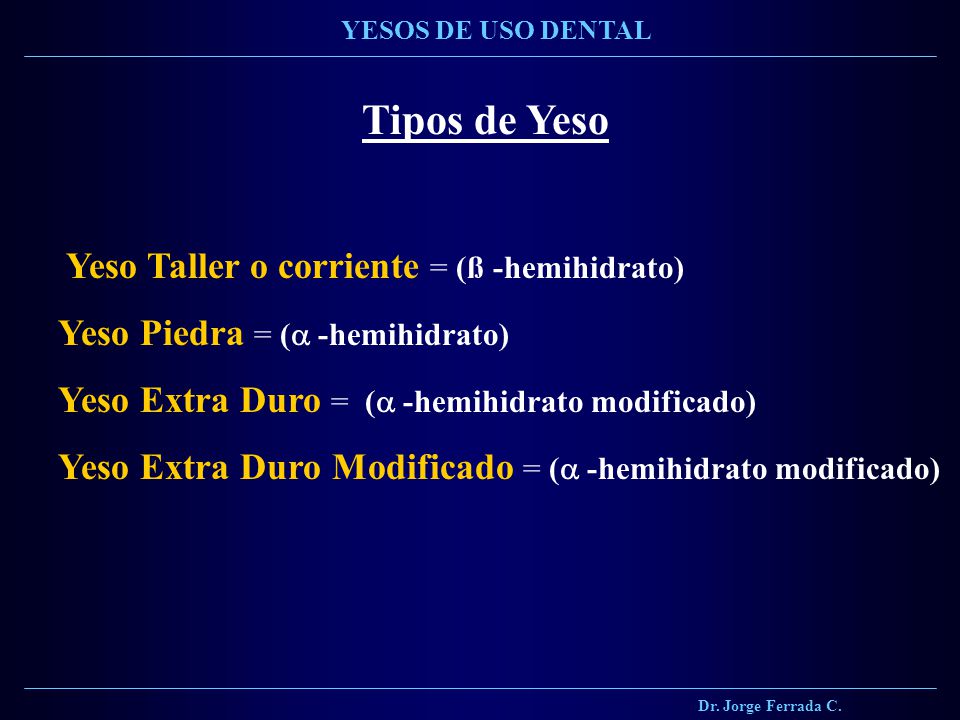

8 Tipos de Yeso Yeso Extra Duro = ( -hemihidrato modificado)
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Tipos de Yeso Yeso Taller o corriente = (ß -hemihidrato) Yeso Piedra = ( -hemihidrato) Yeso Extra Duro = ( -hemihidrato modificado) Yeso Extra Duro Modificado = ( -hemihidrato modificado)

9 Yesos corriente o taller
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Obtención: Yesos corriente o taller Calcinación en seco de 110°C a 130°C Recipiente Abierto ß -hemihidrato

10 Cristales de Hemihidrato de yeso corriente
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Cristales de Hemihidrato de yeso corriente M. E. de Barrido Microscopio Electrónico

11 Presentación Comercial Yeso Taller o corriente
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Presentación Comercial Yeso Taller o corriente

12 Obtención Yeso piedra -hemihidrato
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Obtención Yeso piedra Calcinación bajo presión en presencia de vapor de agua a 125°C -hemihidrato

13 Cristales de Hemihidrato de yeso piedra
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Cristales de Hemihidrato de yeso piedra M. E. de Barrido Microscopio Electrónico

14 Presentación Comercial Yeso Piedra
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Presentación Comercial Yeso Piedra

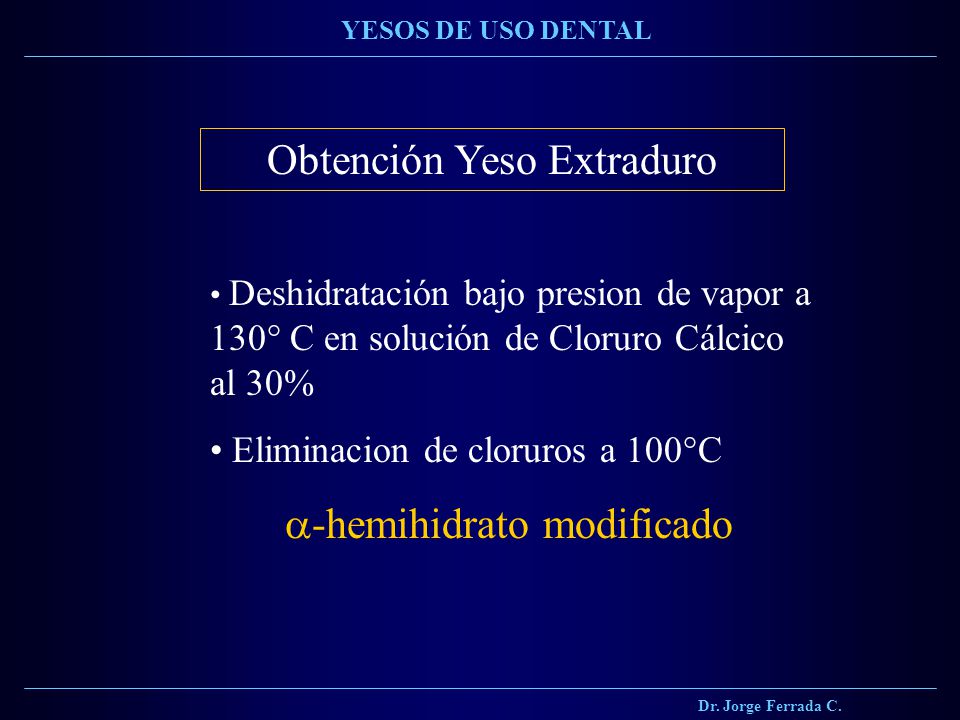

15 Obtención Yeso Extraduro
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Obtención Yeso Extraduro Deshidratación bajo presion de vapor a 130° C en solución de Cloruro Cálcico al 30% Eliminacion de cloruros a 100°C -hemihidrato modificado

16 Cristales de Hemihidrato de yeso extraduro
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Cristales de Hemihidrato de yeso extraduro Microscopio Electrónico de Barrido

17 Presentación Comercial Yeso Extraduro
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Presentación Comercial Yeso Extraduro

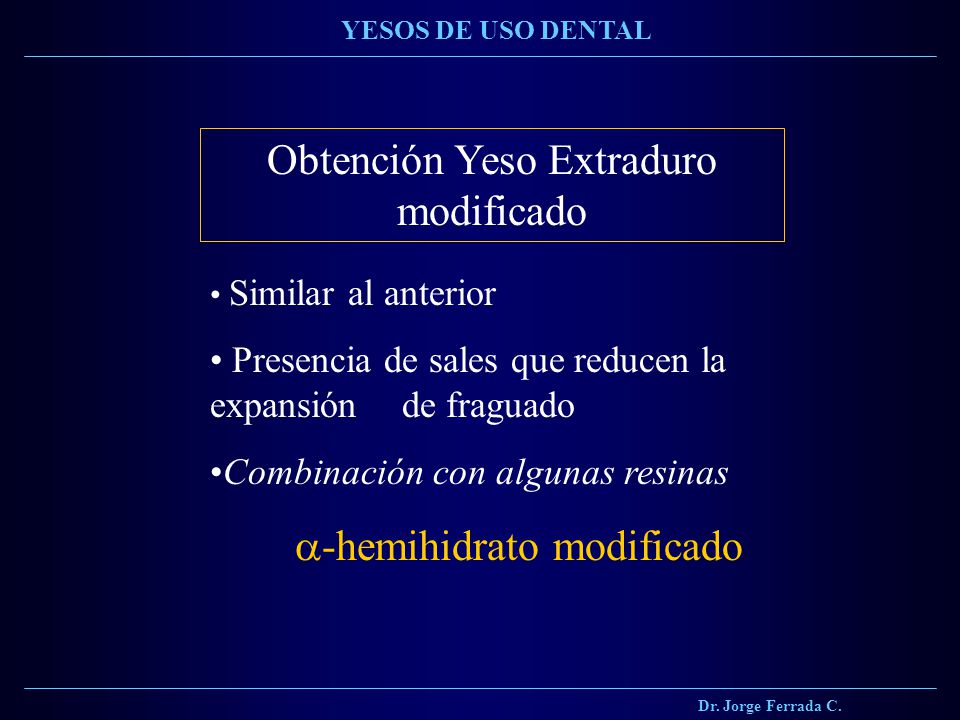

18 Obtención Yeso Extraduro modificado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Obtención Yeso Extraduro modificado Similar al anterior Presencia de sales que reducen la expansión de fraguado Combinación con algunas resinas -hemihidrato modificado

19 Presentación Comercial Yeso Extra Duro Modificado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Presentación Comercial Yeso Extra Duro Modificado

20 Yeso Extra Duro Modificado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yeso Extra Duro Modificado

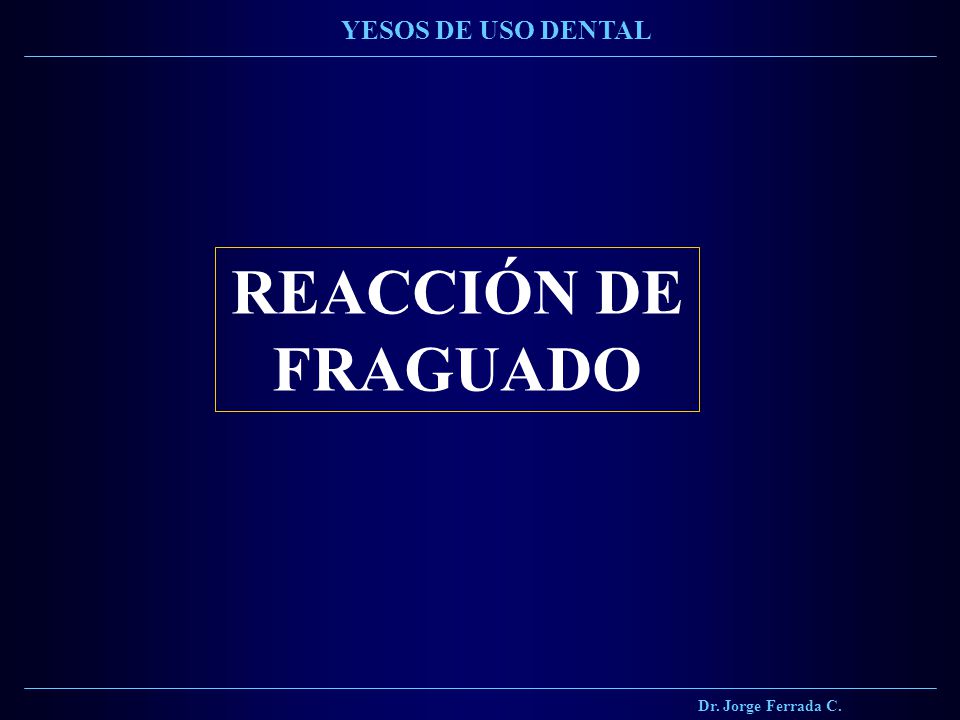

21 Dr. Jorge Ferrada C. YESOS DE USO DENTAL REACCIÓN DE FRAGUADO

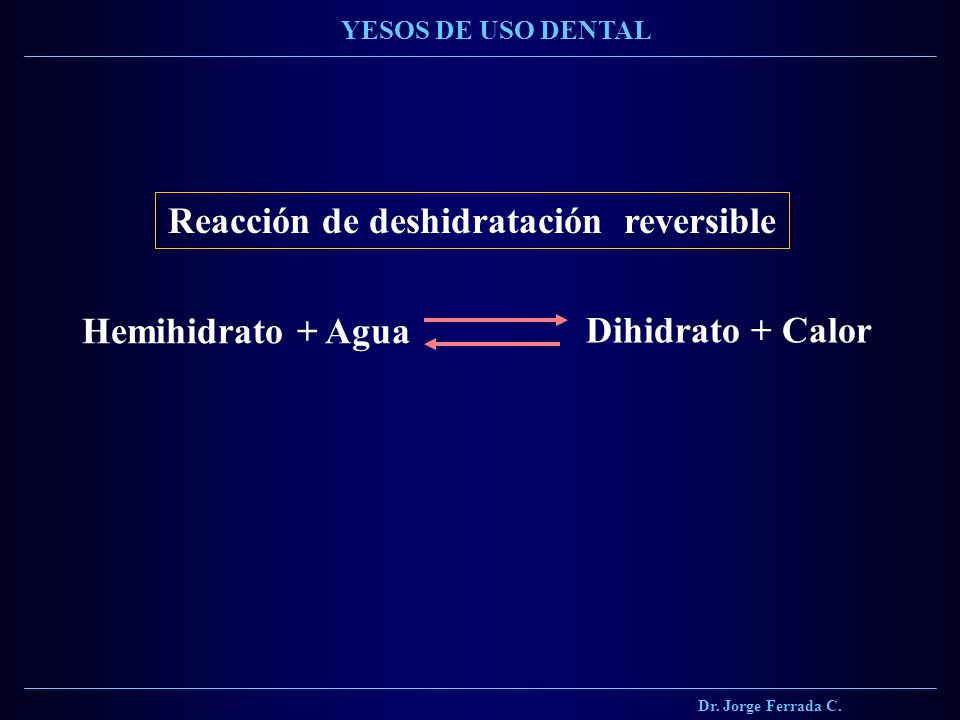

22 Reacción de deshidratación reversible
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Reacción de deshidratación reversible Hemihidrato + Agua Dihidrato + Calor

23 Teoría Cristalina de Le Chatelier
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Teoría Cristalina de Le Chatelier “ La Reacción de Fraguado se debería a la diferencia de solubilidad entre el sulfato de calcio Hemihidratado y el Dihidratado “

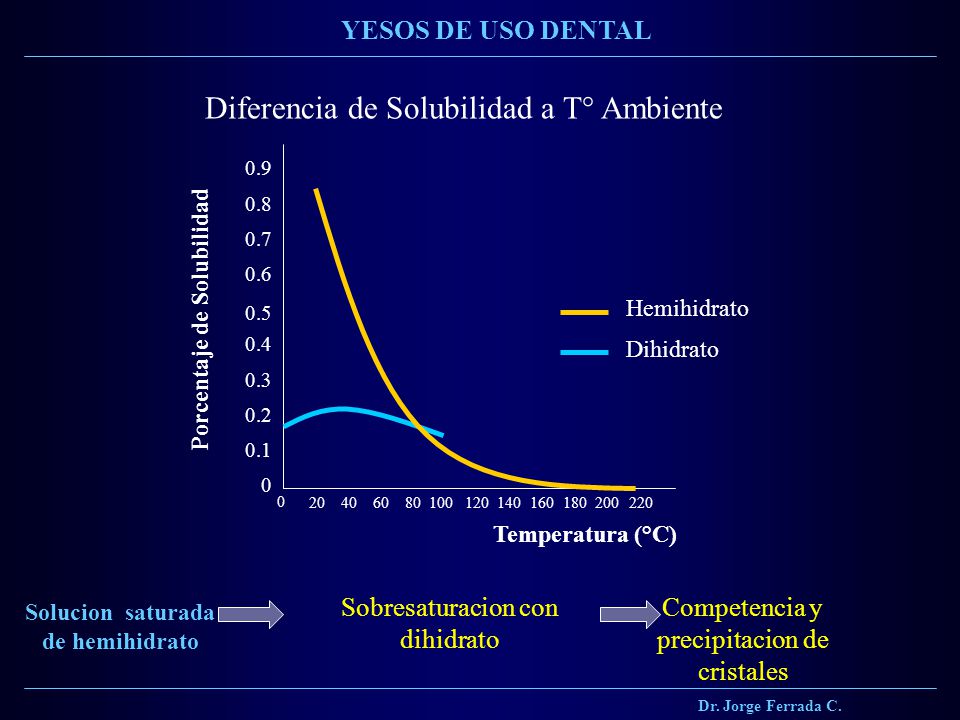

24 Solucion saturada de hemihidrato
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Diferencia de Solubilidad a T° Ambiente 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 20 40 60 80 100 120 140 160 180 200 220 Temperatura (°C) Porcentaje de Solubilidad Hemihidrato Dihidrato Sobresaturacion con dihidrato Competencia y precipitacion de cristales Solucion saturada de hemihidrato

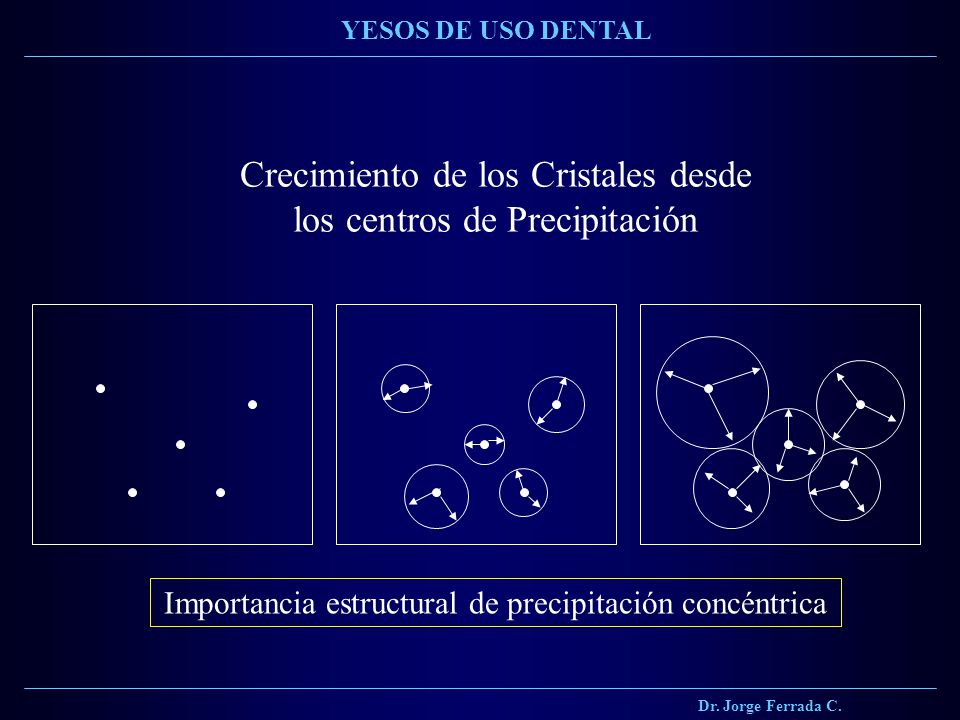

25 Crecimiento de los Cristales desde los centros de Precipitación
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Crecimiento de los Cristales desde los centros de Precipitación Importancia estructural de precipitación concéntrica

26 Dr. Jorge Ferrada C. YESOS DE USO DENTAL Relación Agua / Polvo

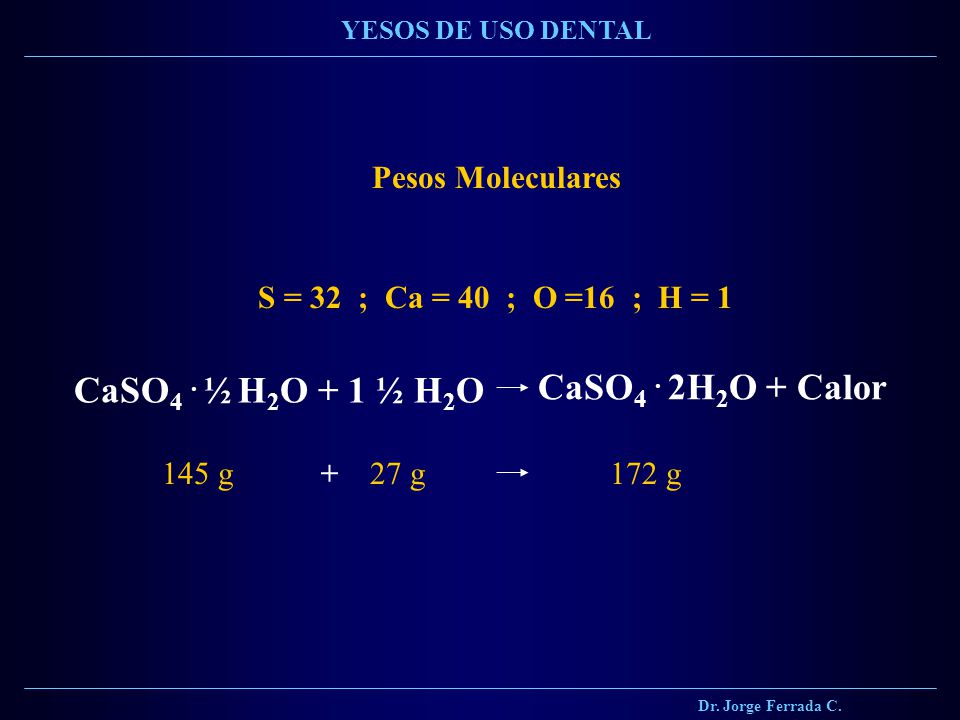

27 CaSO4 . 2H2O + Calor CaSO4 . ½ H2O + 1 ½ H2O Pesos Moleculares
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Pesos Moleculares S = 32 ; Ca = 40 ; O =16 ; H = 1 CaSO4 . ½ H2O + 1 ½ H2O CaSO4 . 2H2O + Calor 145 g + 27 g 172 g

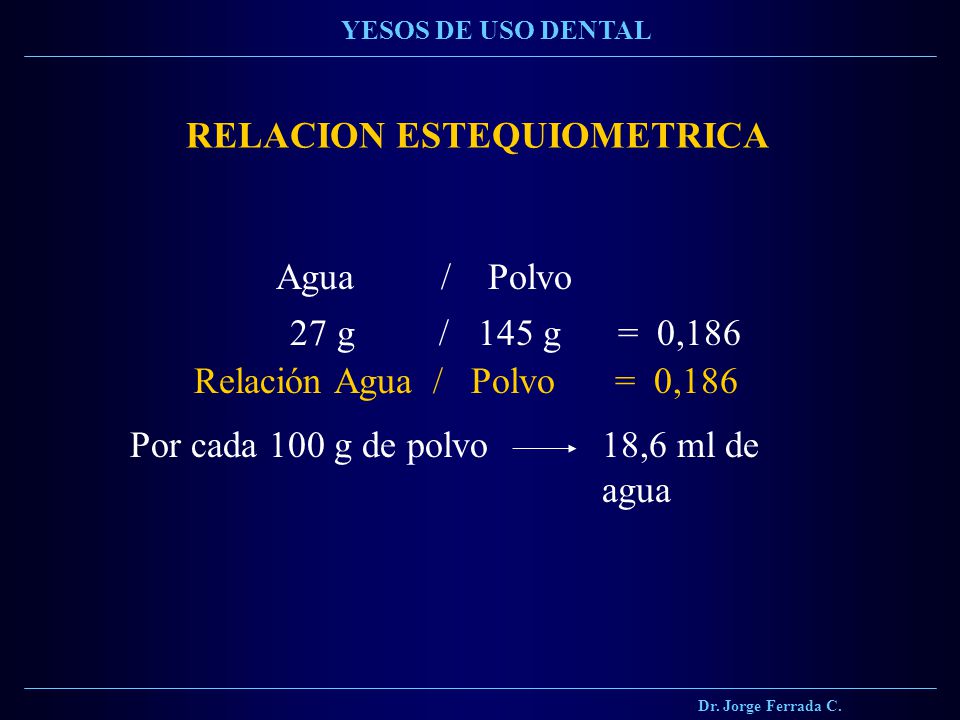

28 RELACION ESTEQUIOMETRICA
Dr. Jorge Ferrada C. YESOS DE USO DENTAL RELACION ESTEQUIOMETRICA Agua / Polvo 27 g / g = 0,186 Relación Agua / Polvo = 0,186 Por cada 100 g de polvo 18,6 ml de agua

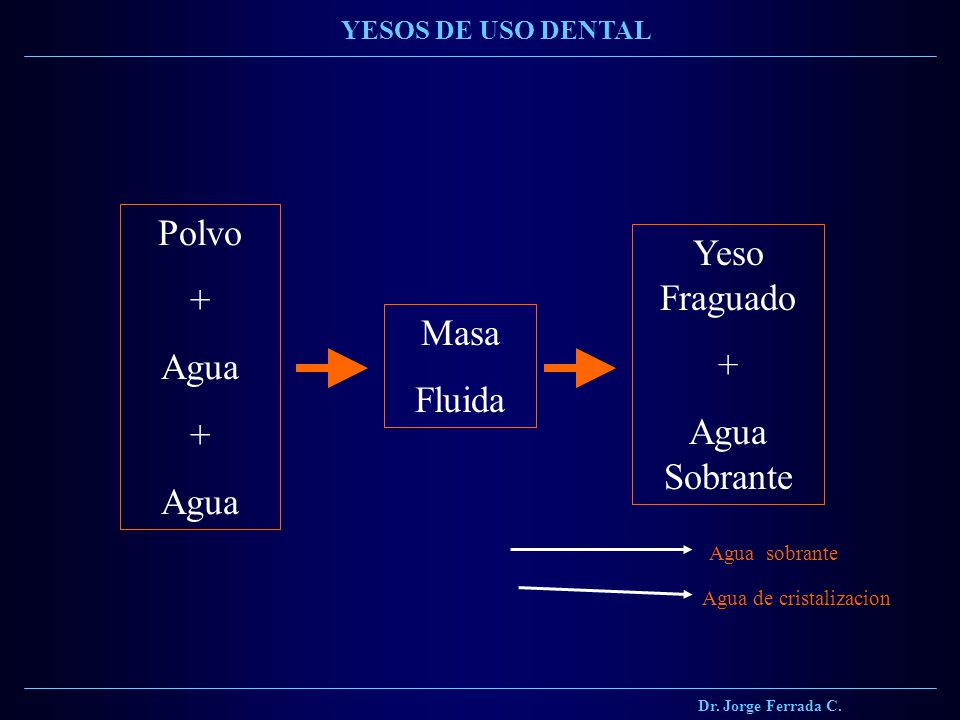

29 Agua de cristalizacion
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Polvo + Agua Masa Fluida Yeso Fraguado Agua Sobrante Agua sobrante Agua de cristalizacion

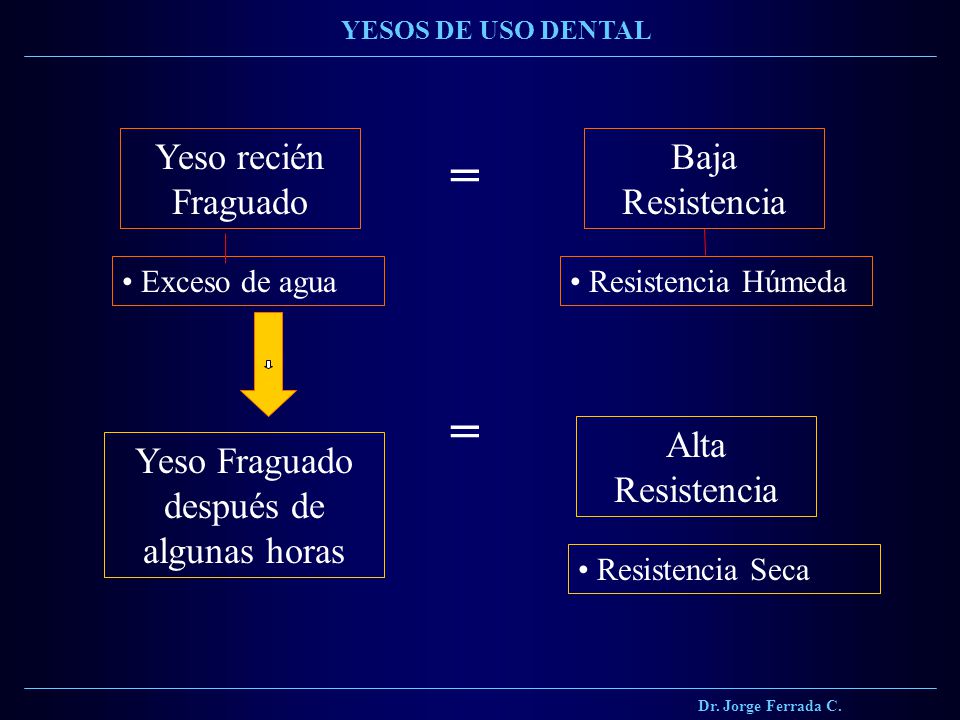

30 Yeso Fraguado después de algunas horas
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yeso recién Fraguado Exceso de agua = Baja Resistencia Resistencia Húmeda = Alta Resistencia Yeso Fraguado después de algunas horas Resistencia Seca

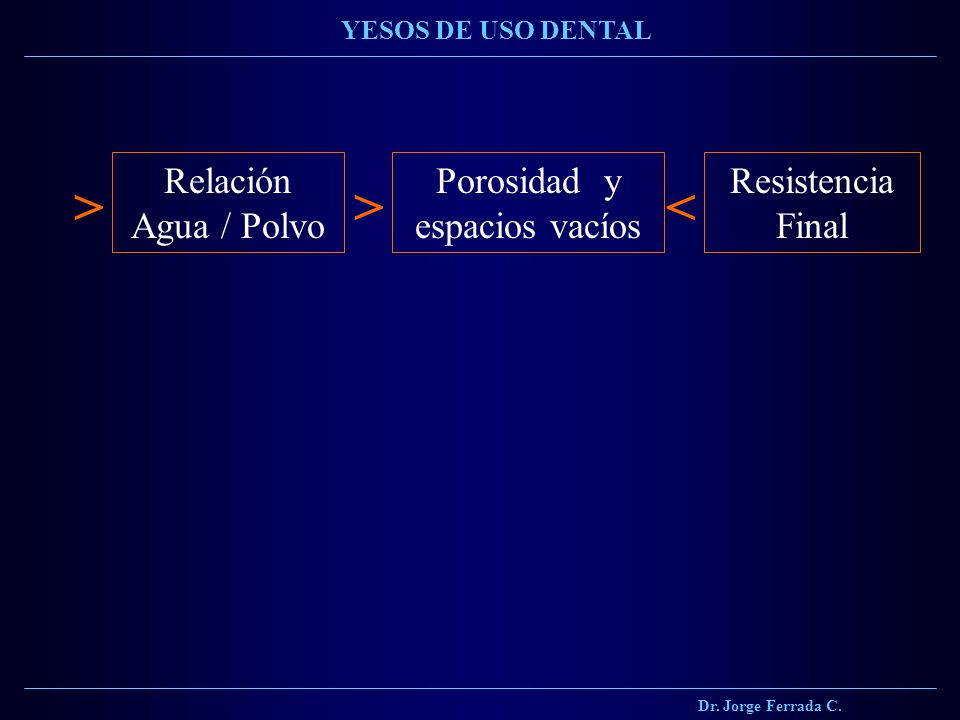

31 Porosidad y espacios vacíos
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Relación Agua / Polvo Porosidad y espacios vacíos Resistencia Final > > <

32 Objetivos de los fabricantes en las diferentes modificaciones:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Equilibrio entre menor cantidad de agua posible y obtencion de masa fluida Objetivos de los fabricantes en las diferentes modificaciones: - Aumentar la eficiencia de trabajo y la resistencia final

33 Relación Agua / Polvo = 0,4 a 0,5
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yeso Taller Relación Agua / Polvo = 0,4 a 0,5 Microscopio Electrónico de Barrido

34 Relación Agua / Polvo = 0,33 a 0,35
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yeso Piedra Relación Agua / Polvo = 0,33 a 0,35 Microscopio Electrónico de Barrido

35 Relación Agua / Polvo = 0,22 a 0,24
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yeso Extra Duro Relación Agua / Polvo = 0,22 a 0,24 Microscopio Electrónico de Barrido

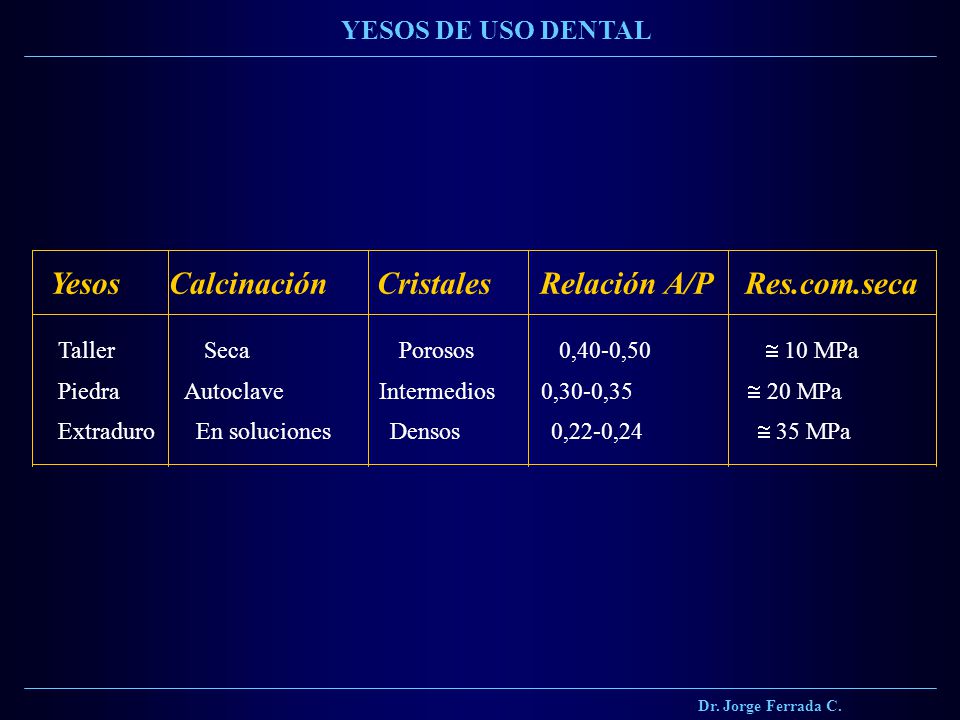

36 Yesos Calcinación Cristales Relación A/P Res.com.seca
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Yesos Calcinación Cristales Relación A/P Res.com.seca Taller Seca Porosos ,40-0,  10 MPa Piedra Autoclave Intermedios ,30-0,  20 MPa Extraduro En soluciones Densos ,22-0,  35 MPa

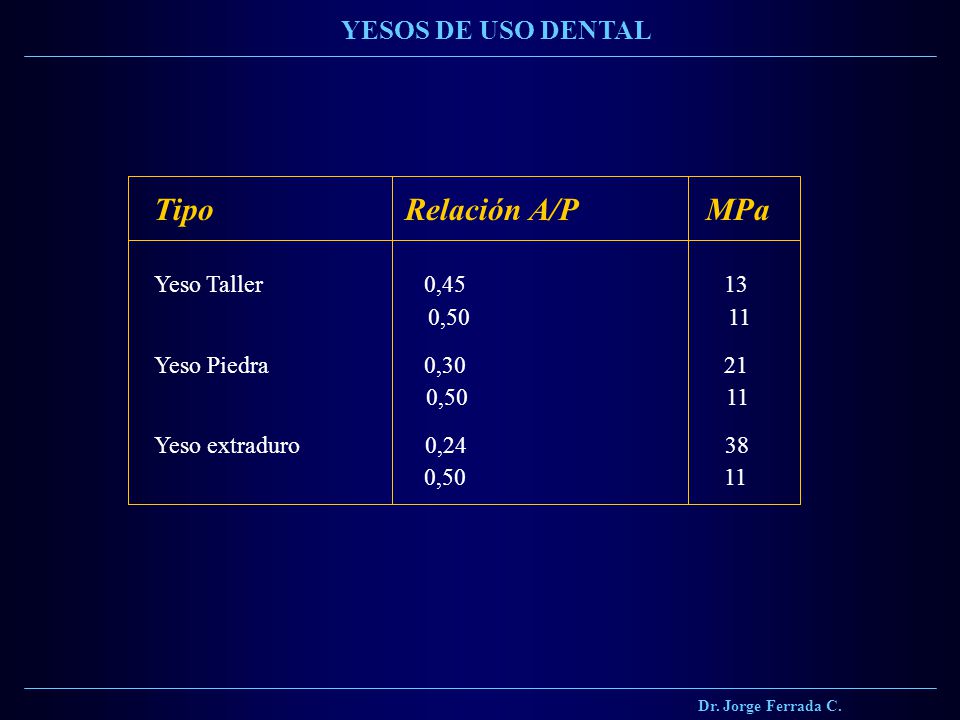

37 Tipo Relación A/P MPa YESOS DE USO DENTAL Yeso Taller 0,45 13 0,50 11
Dr. Jorge Ferrada C. YESOS DE USO DENTAL Tipo Relación A/P MPa Yeso Taller , 0, Yeso Piedra , 0, Yeso extraduro , 0,

38 Dr. Jorge Ferrada C. YESOS DE USO DENTAL II MANIPULACIÓN DEL YESO

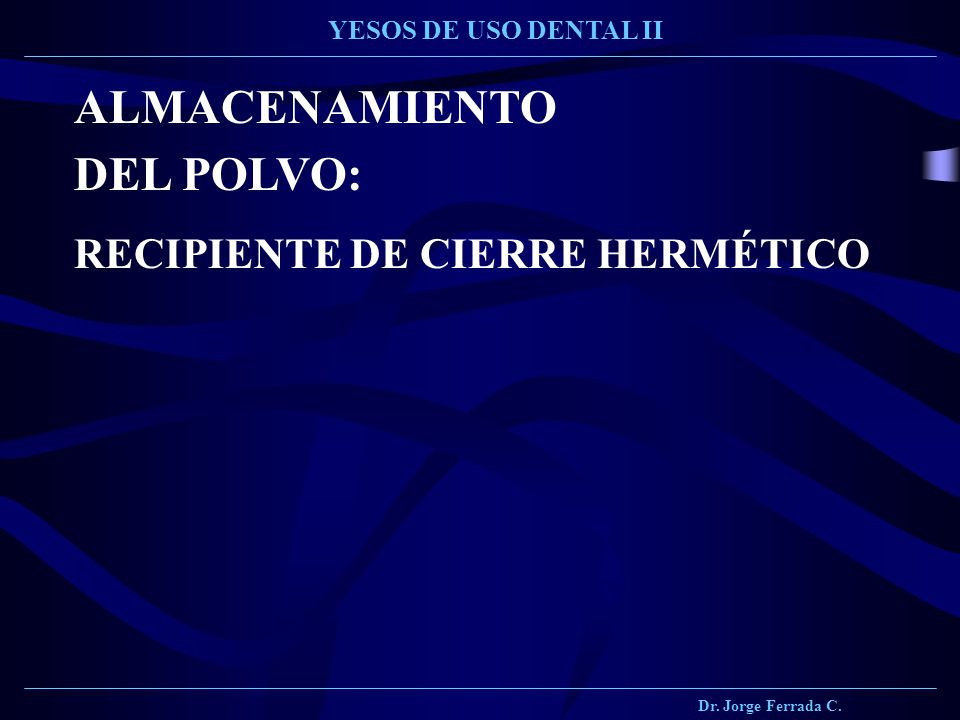

39 ALMACENAMIENTO DEL POLVO: RECIPIENTE DE CIERRE HERMÉTICO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II ALMACENAMIENTO DEL POLVO: RECIPIENTE DE CIERRE HERMÉTICO

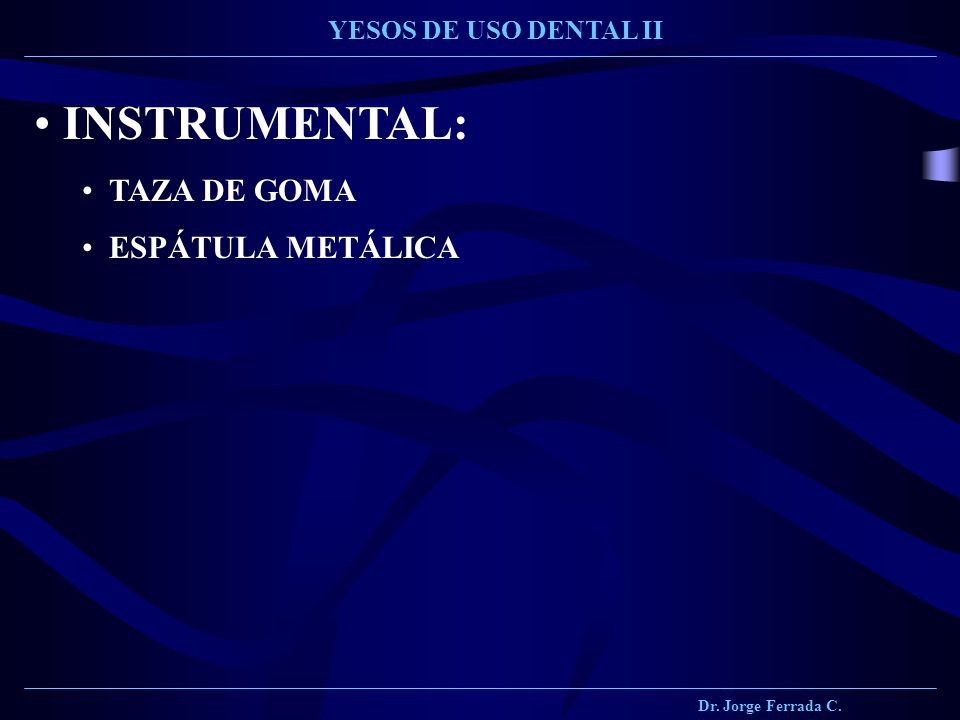

40 INSTRUMENTAL: TAZA DE GOMA ESPÁTULA METÁLICA YESOS DE USO DENTAL II
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II INSTRUMENTAL: TAZA DE GOMA ESPÁTULA METÁLICA

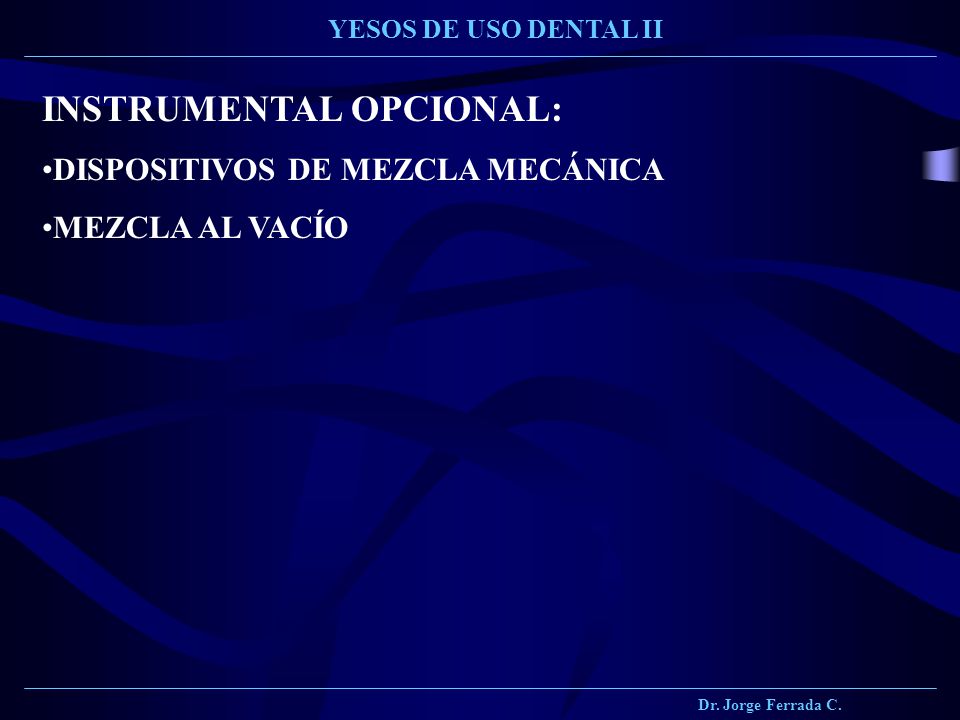

41 INSTRUMENTAL OPCIONAL:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II INSTRUMENTAL OPCIONAL: DISPOSITIVOS DE MEZCLA MECÁNICA MEZCLA AL VACÍO

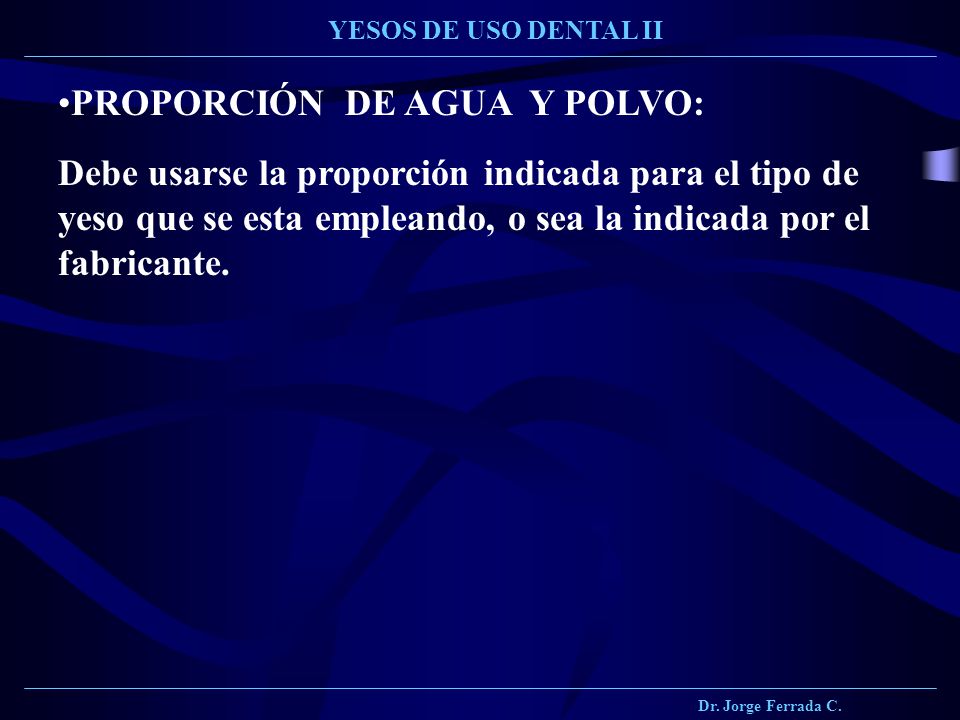

42 PROPORCIÓN DE AGUA Y POLVO:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II PROPORCIÓN DE AGUA Y POLVO: Debe usarse la proporción indicada para el tipo de yeso que se esta empleando, o sea la indicada por el fabricante.

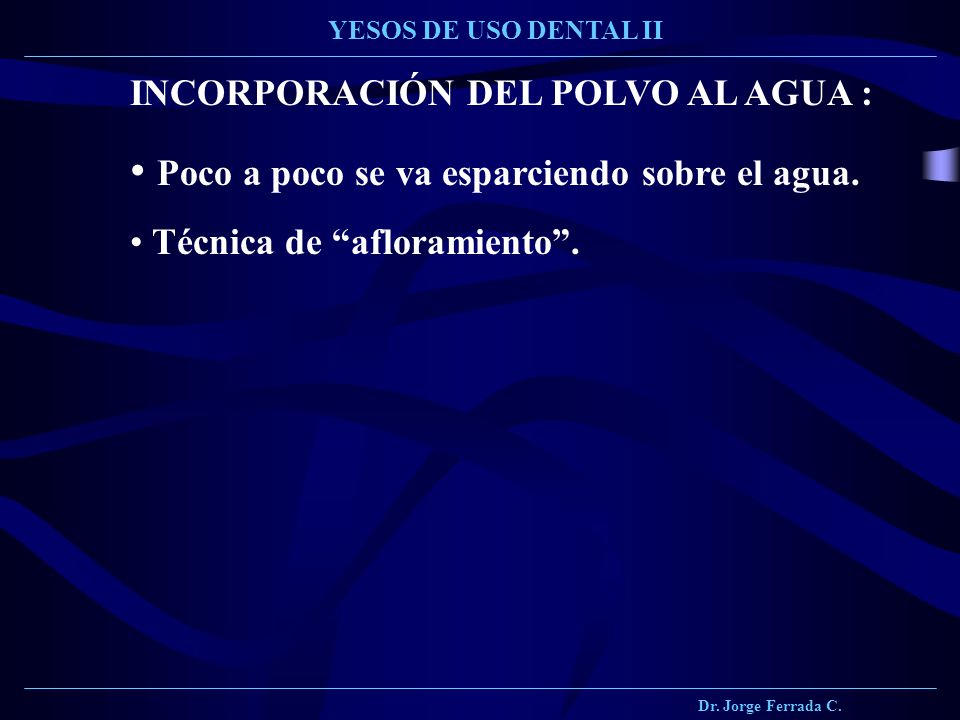

43 Poco a poco se va esparciendo sobre el agua.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II INCORPORACIÓN DEL POLVO AL AGUA : Poco a poco se va esparciendo sobre el agua. Técnica de “afloramiento”.

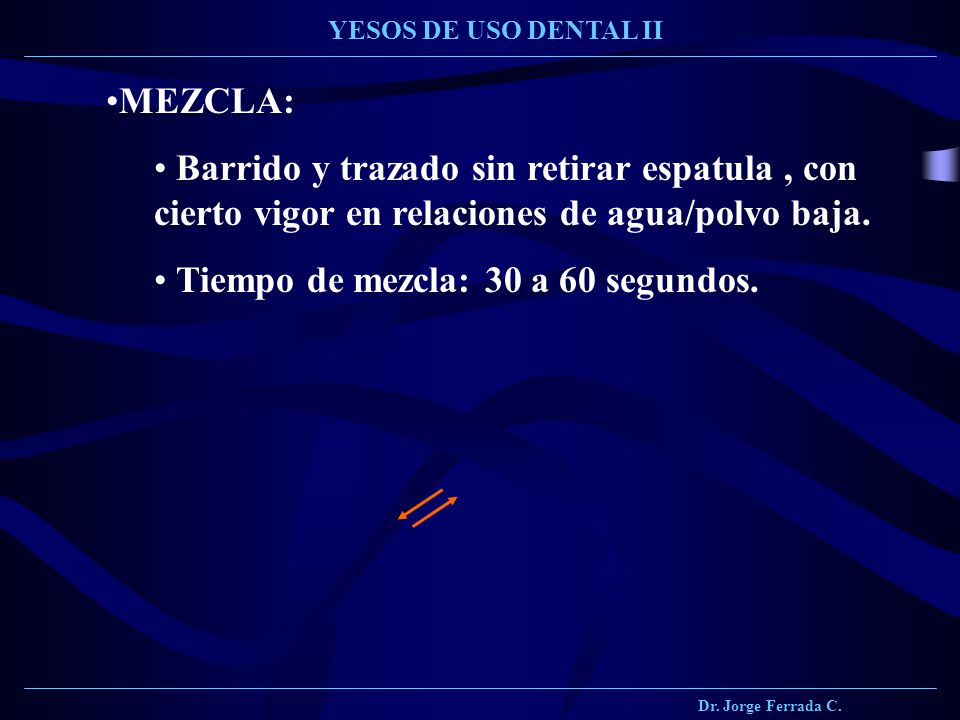

44 Tiempo de mezcla: 30 a 60 segundos.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II MEZCLA: Barrido y trazado sin retirar espatula , con cierto vigor en relaciones de agua/polvo baja. Tiempo de mezcla: 30 a 60 segundos.

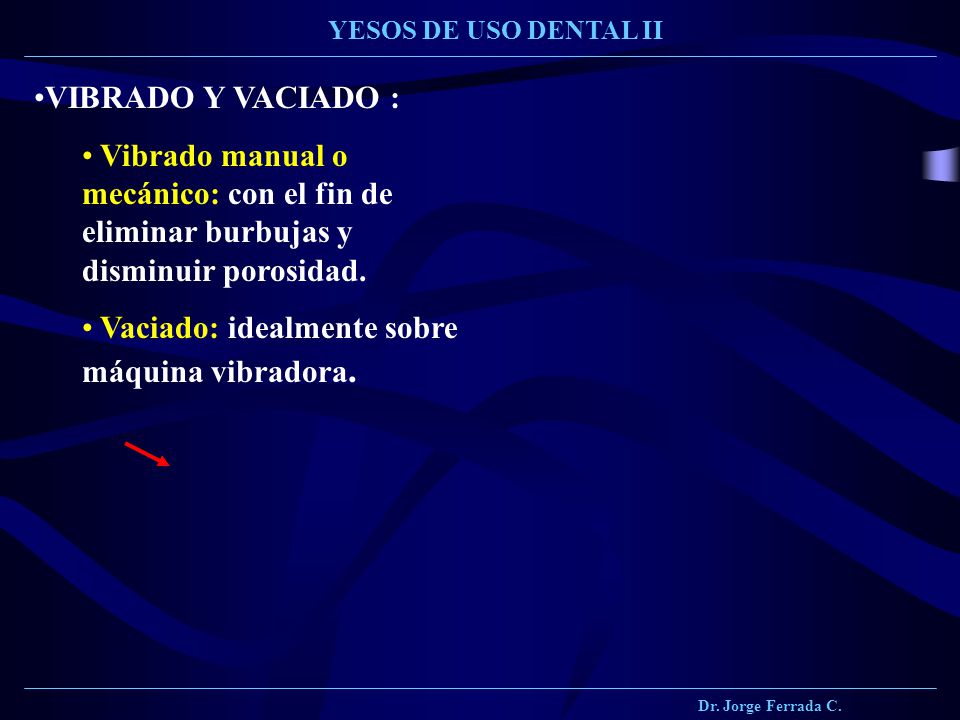

45 Vaciado: idealmente sobre máquina vibradora.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II VIBRADO Y VACIADO : Vibrado manual o mecánico: con el fin de eliminar burbujas y disminuir porosidad. Vaciado: idealmente sobre máquina vibradora.

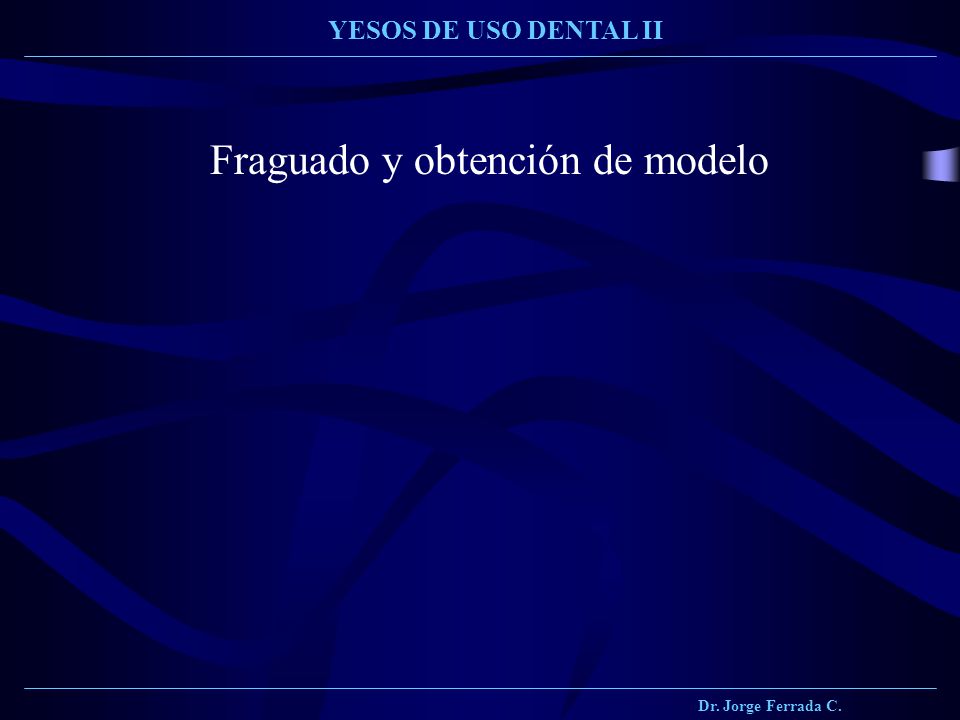

46 Fraguado y obtención de modelo
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Fraguado y obtención de modelo

47 PROPIEDADES DE LOS YESOS Tiempo de fraguado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II PROPIEDADES DE LOS YESOS Tiempo de fraguado Resistencia a la compresión Resistencia a la tracción y abrasión Dureza Reproducción de detalles Expansión de fraguado

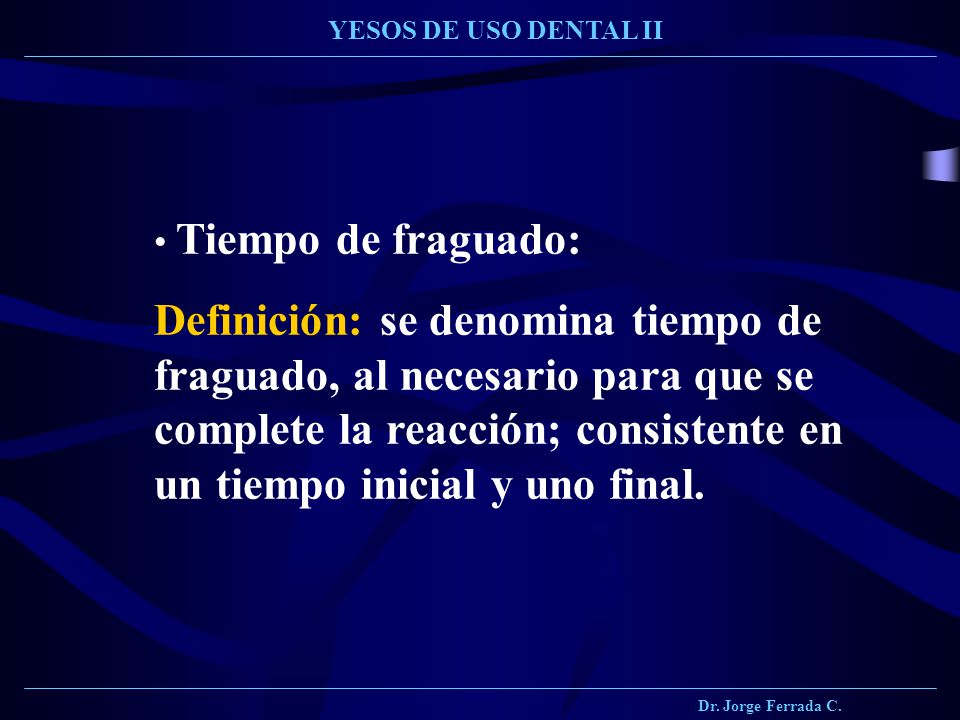

48 Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado: Definición: se denomina tiempo de fraguado, al necesario para que se complete la reacción; consistente en un tiempo inicial y uno final.

49 Tiempo de fraguado adecuado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado adecuado

50 Tiempo de fraguado inicial o tiempo de trabajo : 3 a 9 min.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado inicial o tiempo de trabajo : Va desde el momento en que se mezcla el polvo con el agua , hasta el fenómeno de “pérdida de brillo”. 3 a 9 min.

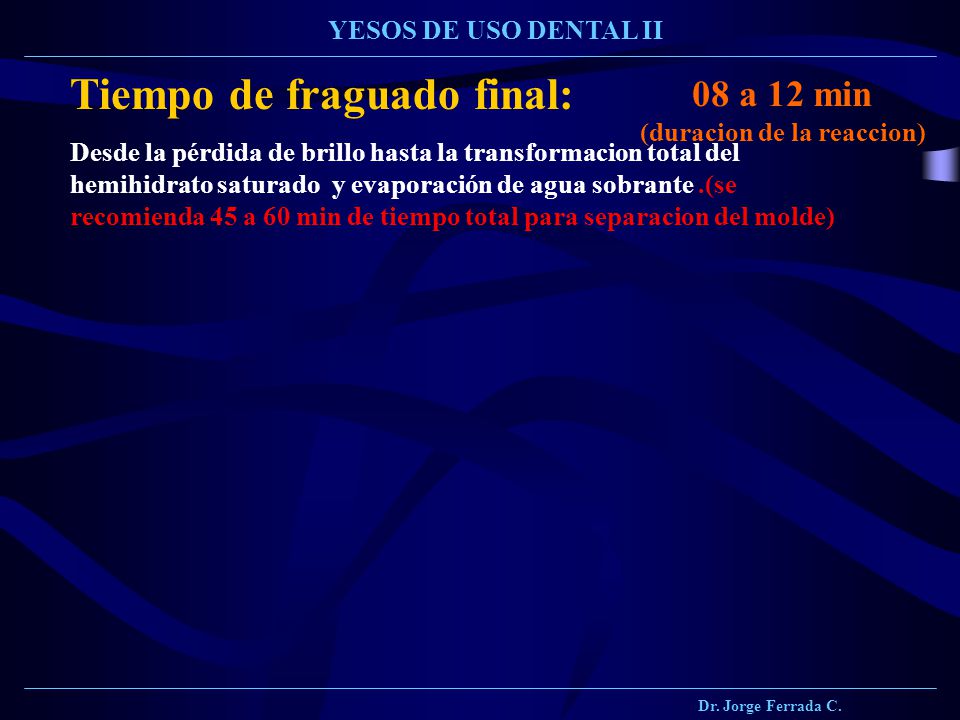

51 (duracion de la reaccion)
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado final: Desde la pérdida de brillo hasta la transformacion total del hemihidrato saturado y evaporación de agua sobrante .(se recomienda 45 a 60 min de tiempo total para separacion del molde) 08 a 12 min (duracion de la reaccion)
