1 Asociación Universidad Privada San Juan Bautista FACULTAD DE CIENCIAS DE LA SALUD ESCUELA PROFESIONAL DE MEDICINA HUMANA Curso: Biofísica Ciclo: I Semestre Acadêmico: Ii ANÁLISIS VECTORIAL

2 Magnitud física Es toda propiedad de aquello que es susceptible a ser medido y pueden cuantificarse Ejemplo: Un paciente llega a un centro de salud y lo primero que se realiza luego de tomarle los datos es medir algunas magnitudes físicas, esenciales como : temperatura, peso, talla, presión, etc.

3 Clasificación: MAGNITUDES ESCALARES .- Asociadas a propiedades que pueden ser caracterizadas a través de una cantidad y su respectiva unidad. Ejemplo: masa, longitud, tiempo, volumen, trabajo, etc. MAGNITUDES VECTORIALES.- Asociadas a propiedades que se caracterizan no sólo por su cantidad y unidad sino por su dirección y su sentido. Ejemplo: velocidad, desplazamiento, fuerzas, etc.

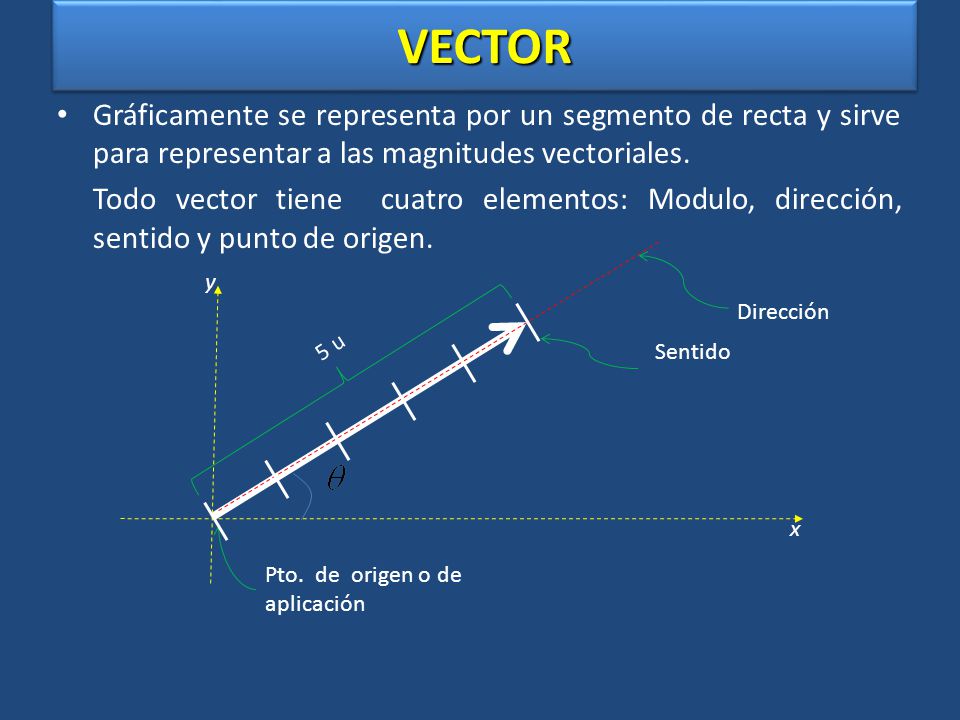

4 VECTOR Gráficamente se representa por un segmento de recta y sirve para representar a las magnitudes vectoriales. Todo vector tiene cuatro elementos: Modulo, dirección, sentido y punto de origen. y Dirección 5 u Sentido x Pto. de origen o de aplicación

5 Notación de vector Vector: v x y B Módulo:  A

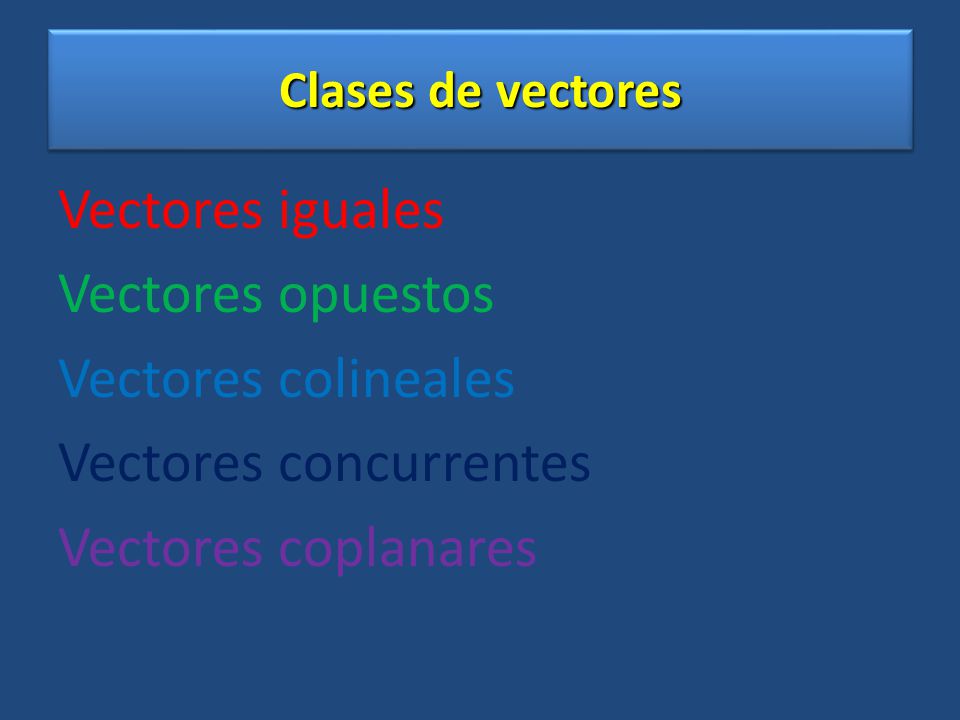

6 Clases de vectores Vectores iguales Vectores opuestos Vectores colineales Vectores concurrentes Vectores coplanares

7 Resultante de vectores
Adición de vectores colineales 3u 4u 7u

8 = + 8u 4u 4u

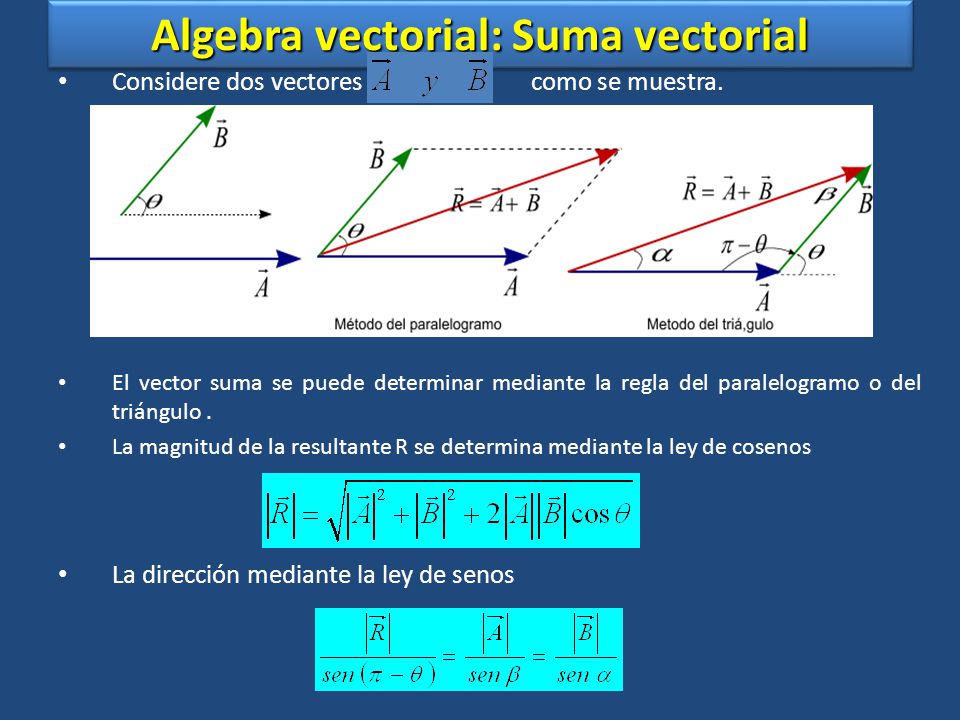

9 Algebra vectorial: Suma vectorial
Considere dos vectores como se muestra. El vector suma se puede determinar mediante la regla del paralelogramo o del triángulo . La magnitud de la resultante R se determina mediante la ley de cosenos La dirección mediante la ley de senos

10 Ejemplo Nº 01 A=3 B=5 =60º R=? A=3 B=5 60º

11 Adición de vectores concurrentes
Perpendiculares: se aplica el método gráfico y usamos el teorema de Pitágoras sobre el triángulo que determinan los dos vectores y su resultante. Ejemplo: Veamos la interacción de dos fuerzas: R F2 F1

12 descomposición rectangular
Nosotros vamos a estudiar una llamada DESCOMPOSICIÓN NORMAL, en la que los vectores obtenidos (componentes), son perpendiculares entre sí. y y De forma que… x x Fx = componente en x Fy = componente en y F Fy Fx

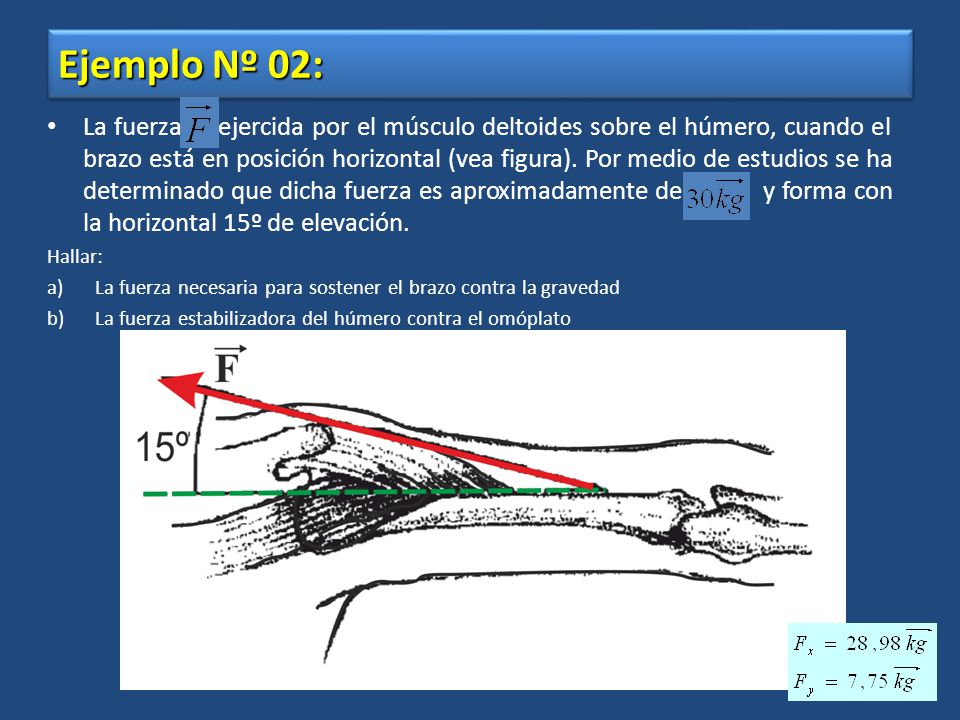

13 Ejemplo Nº 02: La fuerza ejercida por el músculo deltoides sobre el húmero, cuando el brazo está en posición horizontal (vea figura). Por medio de estudios se ha determinado que dicha fuerza es aproximadamente de y forma con la horizontal 15º de elevación. Hallar: La fuerza necesaria para sostener el brazo contra la gravedad La fuerza estabilizadora del húmero contra el omóplato

14 Ejemplo Nº 03: El abductor de La cadera, que conecta esta al fémur, consta de tres músculos independientes que actúan en diferentes ángulos. La figura muestra El valor de las fuerzas ejercidas por cada músculo. Determine La fuerza resultante ejercida por los tres músculos

15 Expresión cartesiana de vector en R2

16 Vectores unitarios en el espacio
z y x

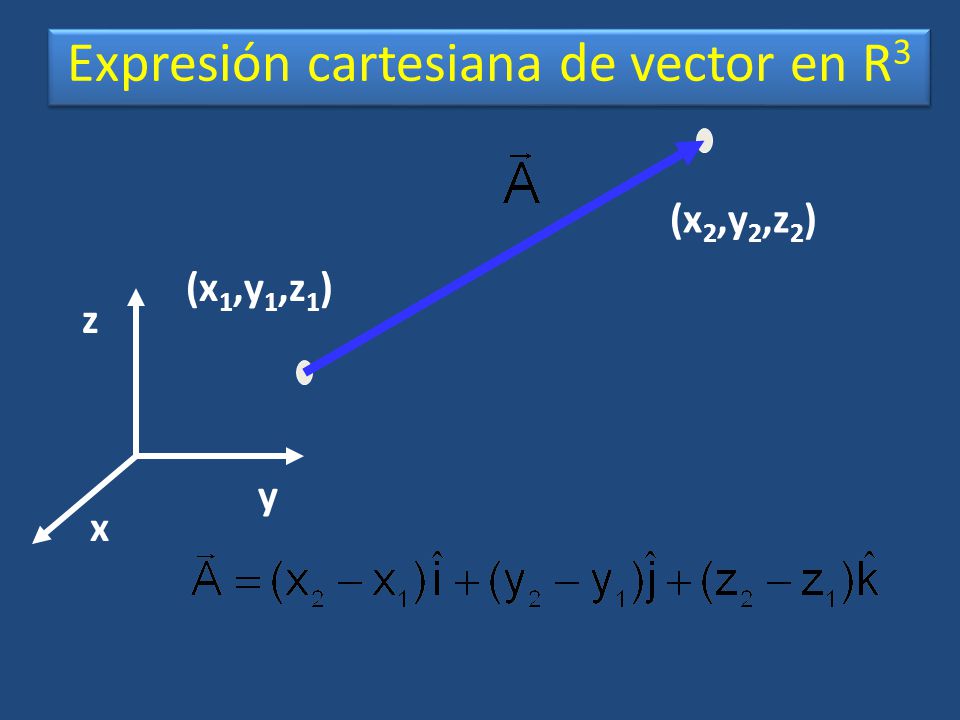

17 Expresión cartesiana de vector en R3
(x2,y2,z2) (x1,y1,z1) z y x

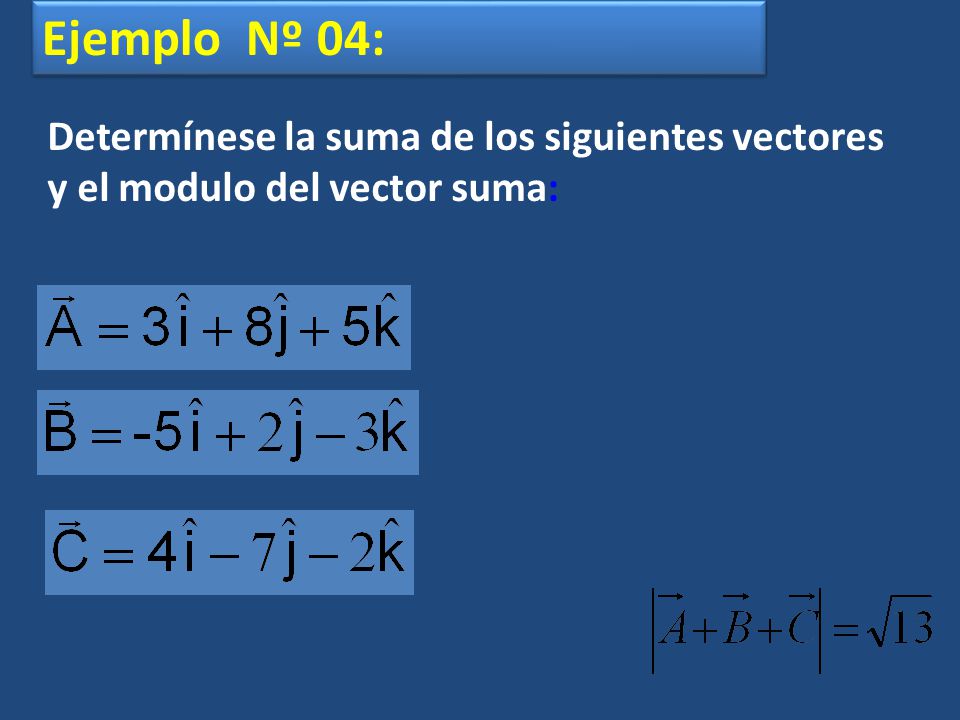

18 Ejemplo Nº 04: Determínese la suma de los siguientes vectores y el modulo del vector suma:

19 Producto punto o producto escalar
El producto punto o producto escalar se definió como: A ● B = |A| |B| cos θ = A B cos θ En función de los vectores unitarios A ● B = (A x i + A y j) ● (B x i + B y j) Desarrollando: A●B = A x B x (i●i) + A x B y (i●j) + A y B x (j●i) + A y B y (j●j) Aplicando la definición i ● i = (1) (1) cos 00 = 1 i ● j = (1) (1) cos 900 = 0 j ● j = (1) (1) cos 00 = 1 j ● i = (1) (1) cos 900 = 0

20 |A| |B| cos θ = A x B x + A y B y
Producto escalar Sustituyendo los productos punto A ● B = A x B x + A y B y Igualando ambas definiciones |A| |B| cos θ = A x B x + A y B y Despejando el ángulo θ = cos-1 A x B x + A y B y |A| |B|

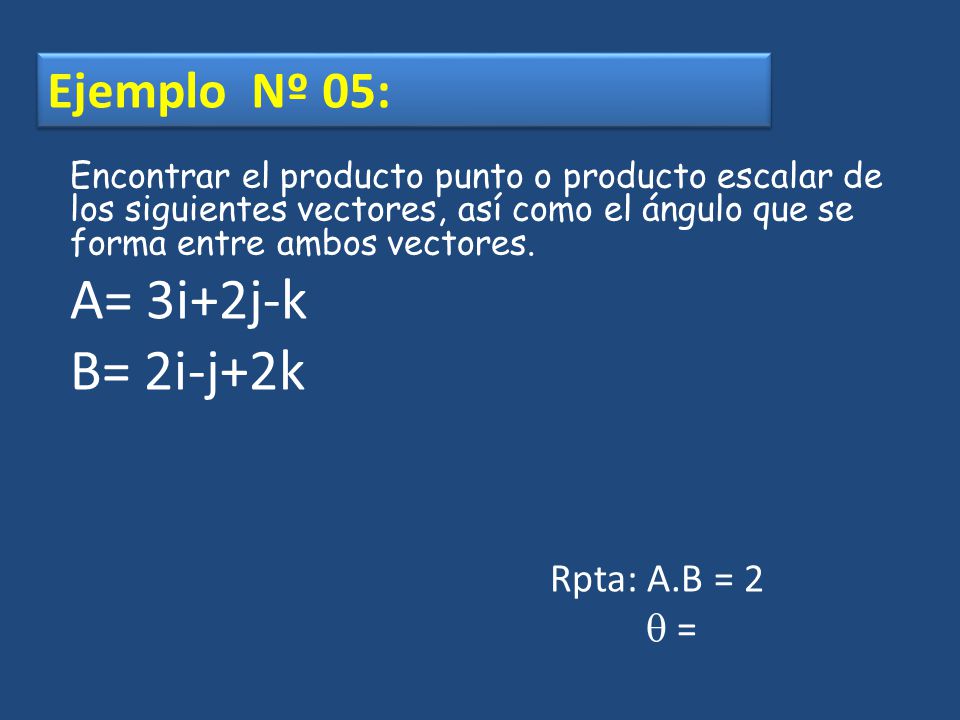

21 A= 3i+2j-k B= 2i-j+2k Ejemplo Nº 05: Rpta: A.B = 2  =
Encontrar el producto punto o producto escalar de los siguientes vectores, así como el ángulo que se forma entre ambos vectores. A= 3i+2j-k B= 2i-j+2k Rpta: A.B = 2  =

22 Producto vectorial El producto cruz o producto vectorial se definió como:

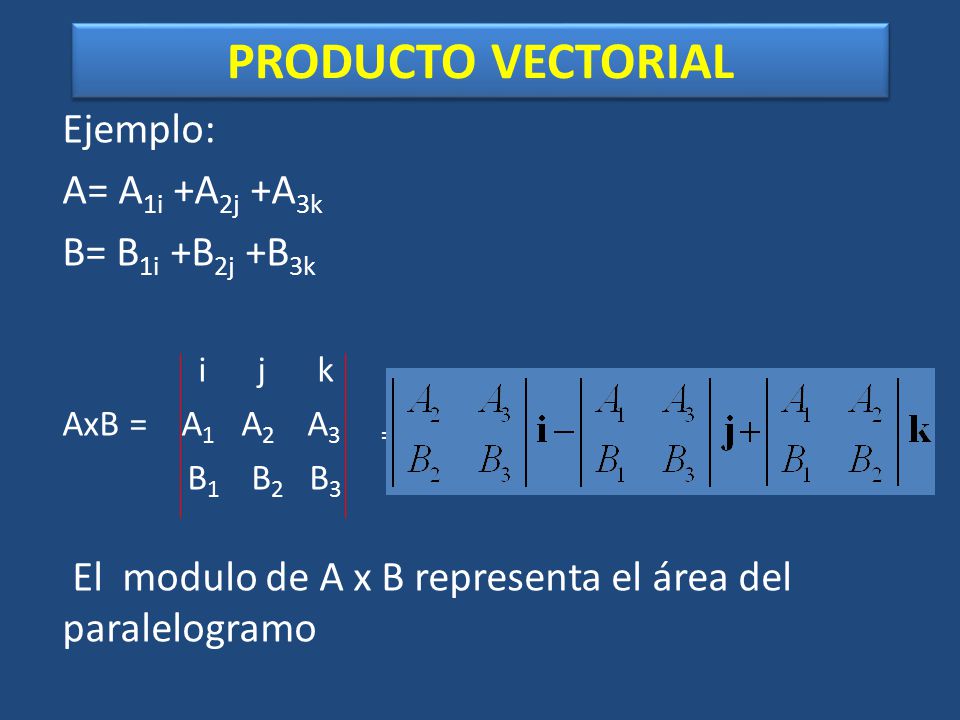

23 PRODUCTO VECTORIAL Ejemplo: A= A1i +A2j +A3k B= B1i +B2j +B3k
i j k AxB = A1 A2 A = B1 B2 B3 El modulo de A x B representa el área del paralelogramo

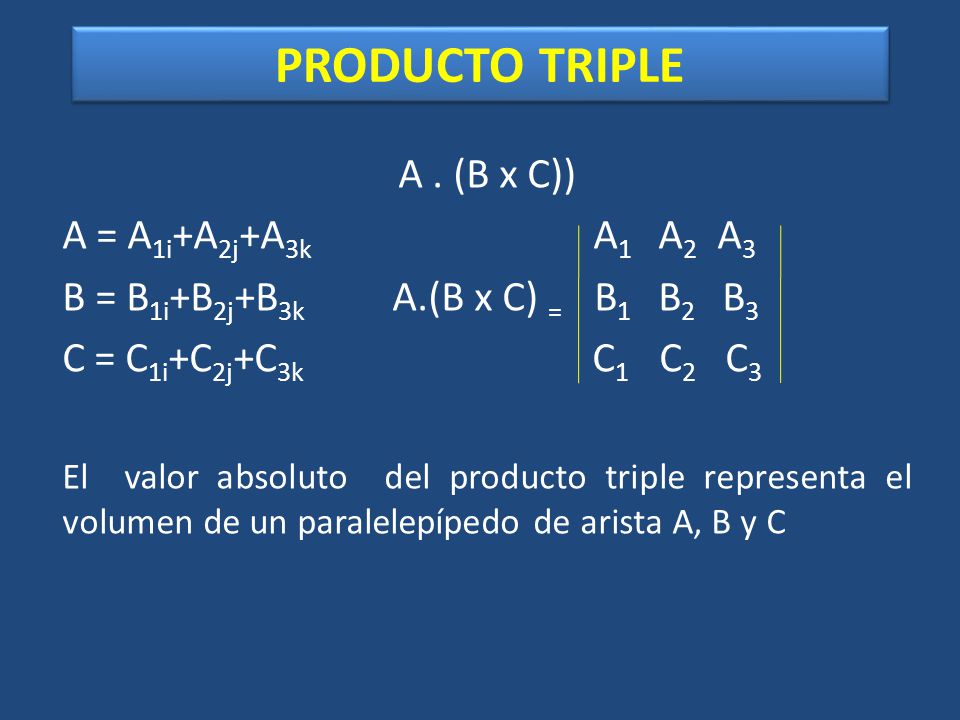

24 PRODUCTO TRIPLE A . (B x C)) A = A1i+A2j+A3k A1 A2 A3
B = B1i+B2j+B3k A.(B x C) = B1 B2 B3 C = C1i+C2j+C3k C1 C2 C3 El valor absoluto del producto triple representa el volumen de un paralelepípedo de arista A, B y C

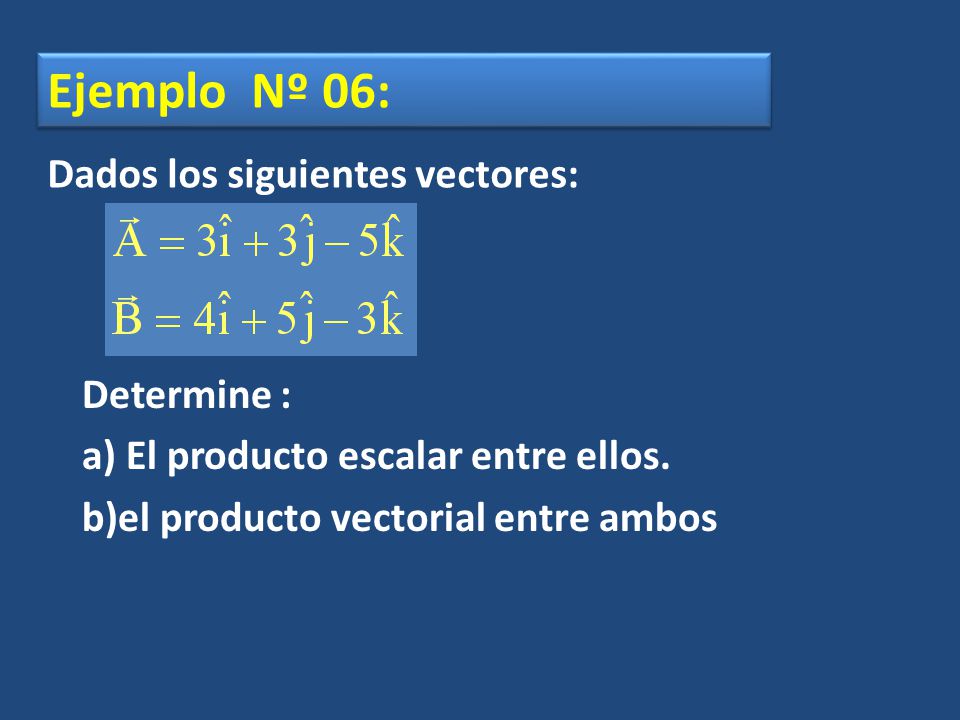

25 Ejemplo Nº 06: Dados los siguientes vectores: Determine :
a) El producto escalar entre ellos. b)el producto vectorial entre ambos

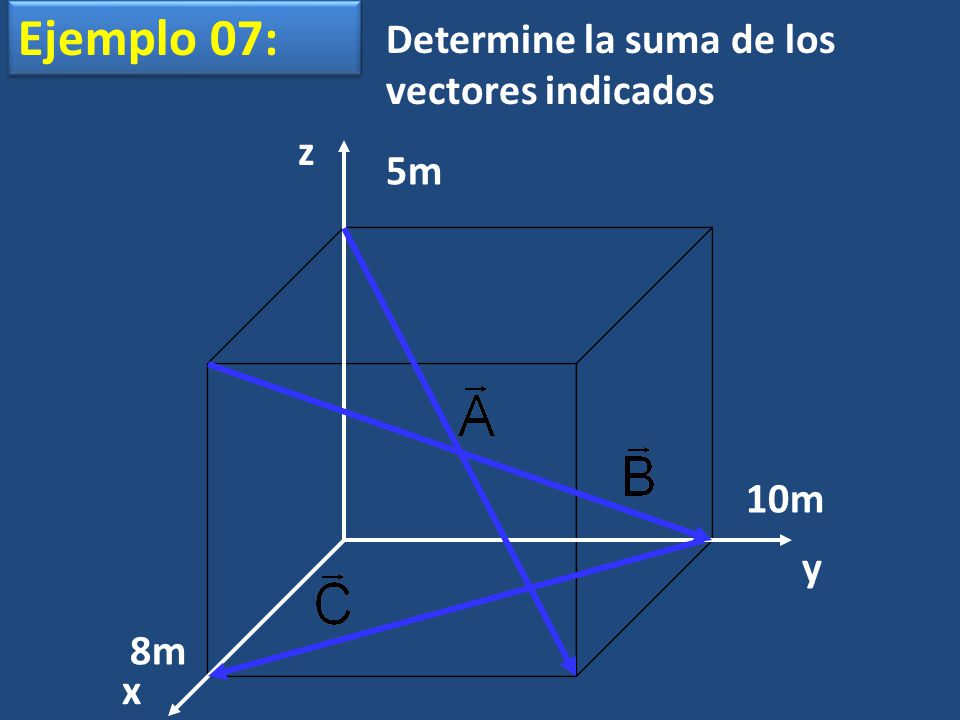

26 Ejemplo 07: Determine la suma de los vectores indicados z 5m 10m y 8m
x

27 ¡GRACIAS!

28 MECANICA RESPIRATORIA
Se entiende por mecánica de la respiración tanto los movimientos de la caja torácica y de los pulmones, como los consecutivos cambios volumétricos y de presión producidos en éstos.

29 Física de la respiración
la mecánica respiratoria supone por tanto un cambio continuo de presiones provocada por los cambios en el volumen de la caja torácica.

30 Física de la respiración
¿Cómo se modifica el volumen torácico? En condiciones normales, cuando no actúa ninguna fuerza sobre la caja torácica, el aparato respiratorio se encuentra casi vacio de aire (nunca se vacía del todo, incluso tras una espiración forzada) correspondiéndose con una espiración normal completada.

31 Cuando tomamos el aire inspiramos, la caja torácica se expande, porque los músculos levantan las costillas, el diafragma baja y los pulmones se llenan de aire Cuando sacamos el aire espiramos, la caja torácica vuelve a su tamaño anterior, el diafragma sube y los pulmones se comprimen sacando aire al exterior

32

33 FENOMENOS MECANICOS DE LA RESPIRACION
El ingreso y salida del aire se realiza mediante los movimiento llamados: inspiración y espiración dichos movimientos se deben al aumento y disminución de la cavidad torácica y de la presión de los gases en los pulmones con relación al aire externo

34 La mecánica respiratoria comprende dos procesos: inspiración (el aire entra en los pulmones) y espiración (expulsa el aire de los pulmones al exterior) Intervienen: el diafragma y los músculos intercostales.

35

36 INSPIRACION Se realiza al disminuir la presión del aire que se encuentra en los alveolos lo que permite el ingreso del aire externo, esta disminución de presión se debe a la contracción del musculo diafragma que adopta la forma mas o menos aplanada aumentando el volumen de los pulmones, además los músculos intercostales, escalenos al contraerse levantan las costillas hacia arriba y adelante aumentando el volumen torácico y produciendo un vacio que permite el ingreso de aire

37 ESPIRACION Es un proceso pasivo por el cual los músculos vuelven a su estado normal, el diafragma adquiere su convexidad y los otros músculos se relajan disminuyendo el volumen del tórax y ejerciendo presión sobre los pulmones, también las costillas se contraen hacia abajo y adentro disminuyendo la capacidad torácica

38

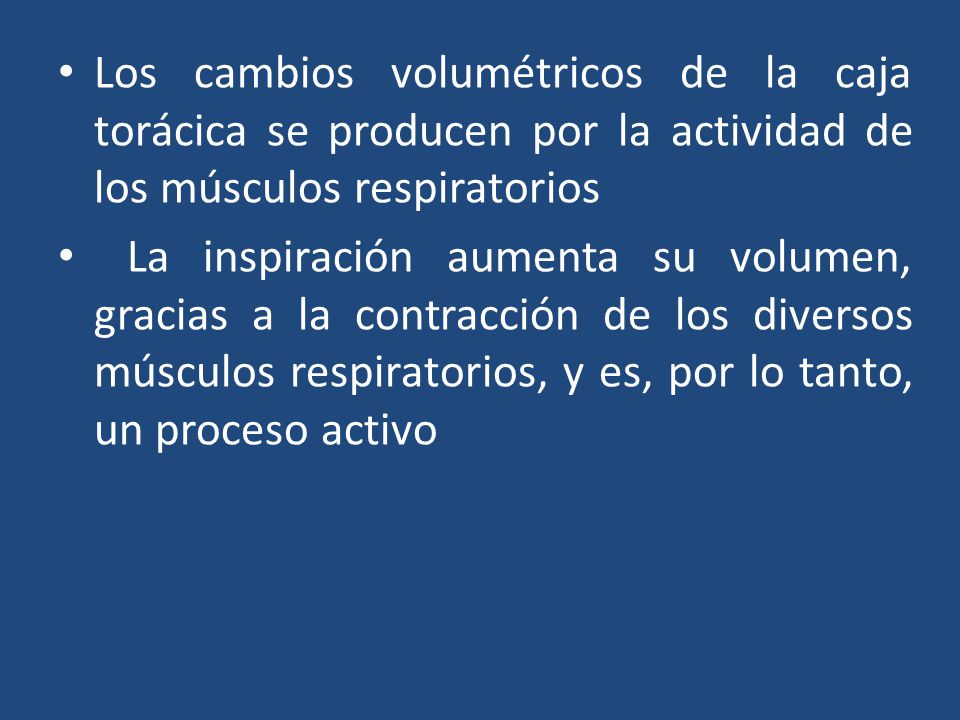

39 Los cambios volumétricos de la caja torácica se producen por la actividad de los músculos respiratorios  La inspiración aumenta su volumen, gracias a la contracción de los diversos músculos respiratorios, y es, por lo tanto, un proceso activo

40

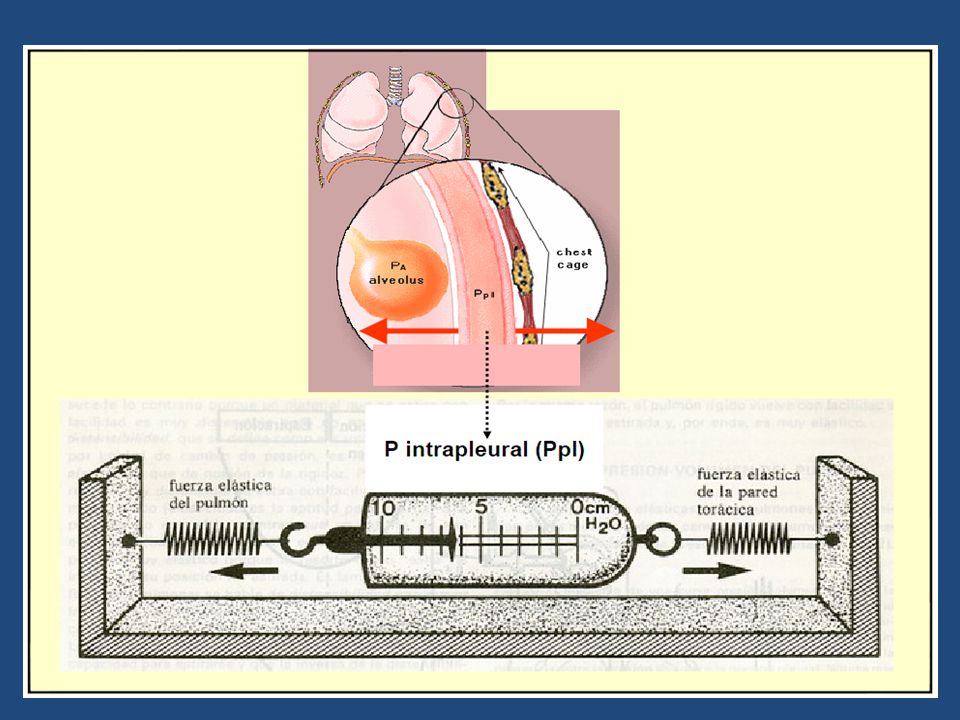

41

42

43 El descenso vertical del diafragma es de aproximadamente 1
El descenso vertical del diafragma es de aproximadamente 1.2 cm, magnitud que aumenta considerablemente en las personas entrenadas (atletas). El descenso diafragmático desplaza los órganos abdominales hacia abajo y adelante, produciendo abombamiento del abdomen. El diafragma está en contacto con los pulmones en una extensión de unos 250 cm2 y su descenso durante la inspiración (1.2 cm) produce un aumento del volumen alrededor de 300 ml El volumen de aire que penetra durante la inspiración a los pulmones es unos 500 ml

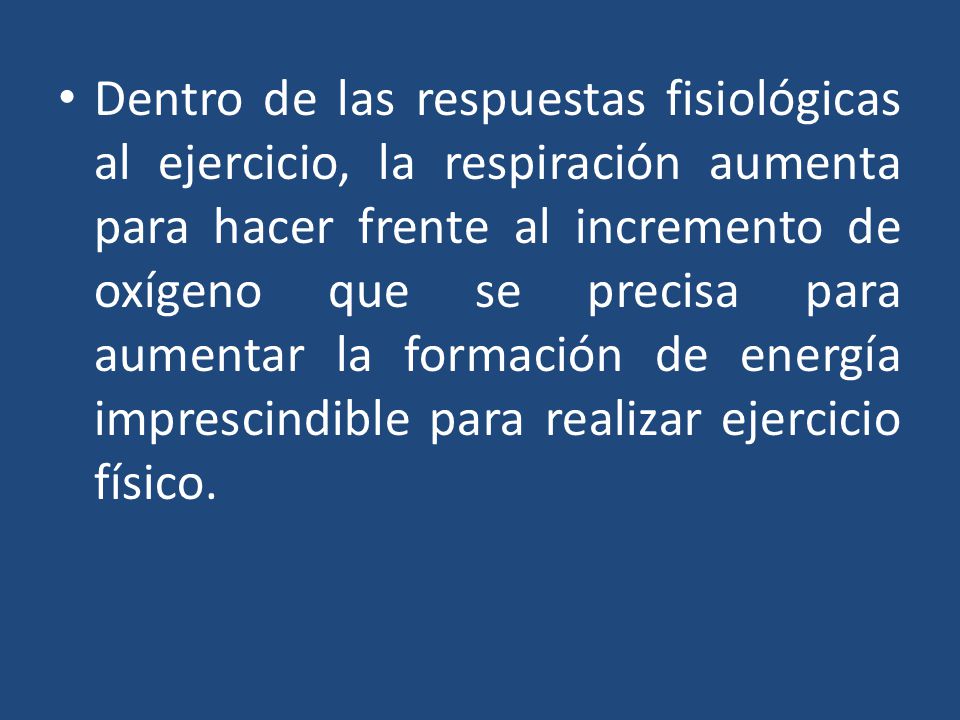

44 Dentro de las respuestas fisiológicas al ejercicio, la respiración aumenta para hacer frente al incremento de oxígeno que se precisa para aumentar la formación de energía imprescindible para realizar ejercicio físico.

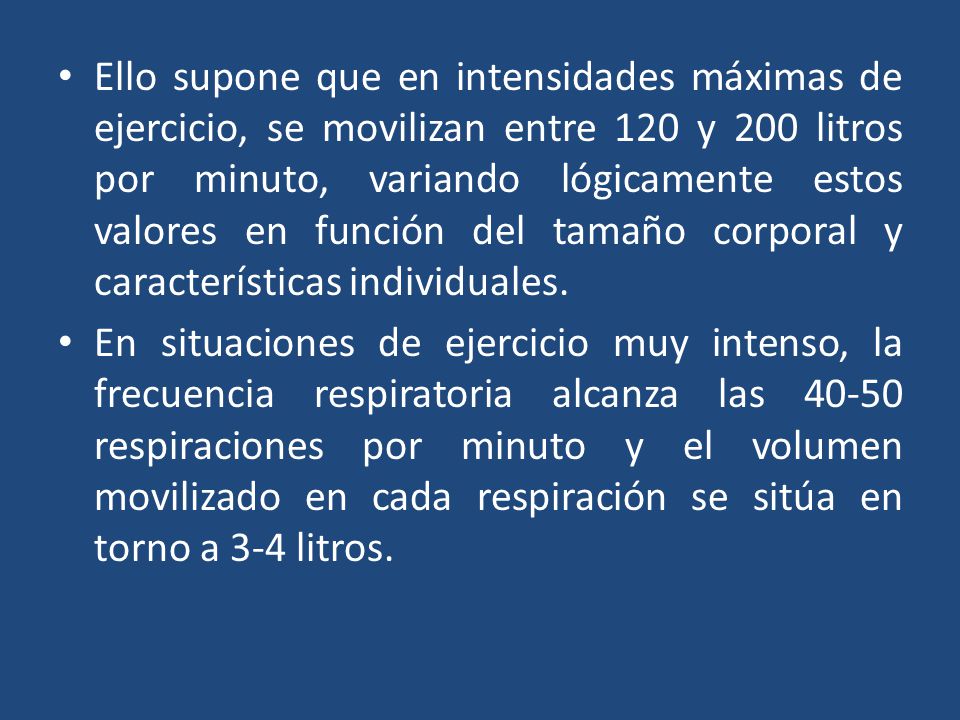

45 Ello supone que en intensidades máximas de ejercicio, se movilizan entre 120 y 200 litros por minuto, variando lógicamente estos valores en función del tamaño corporal y características individuales. En situaciones de ejercicio muy intenso, la frecuencia respiratoria alcanza las respiraciones por minuto y el volumen movilizado en cada respiración se sitúa en torno a 3-4 litros.

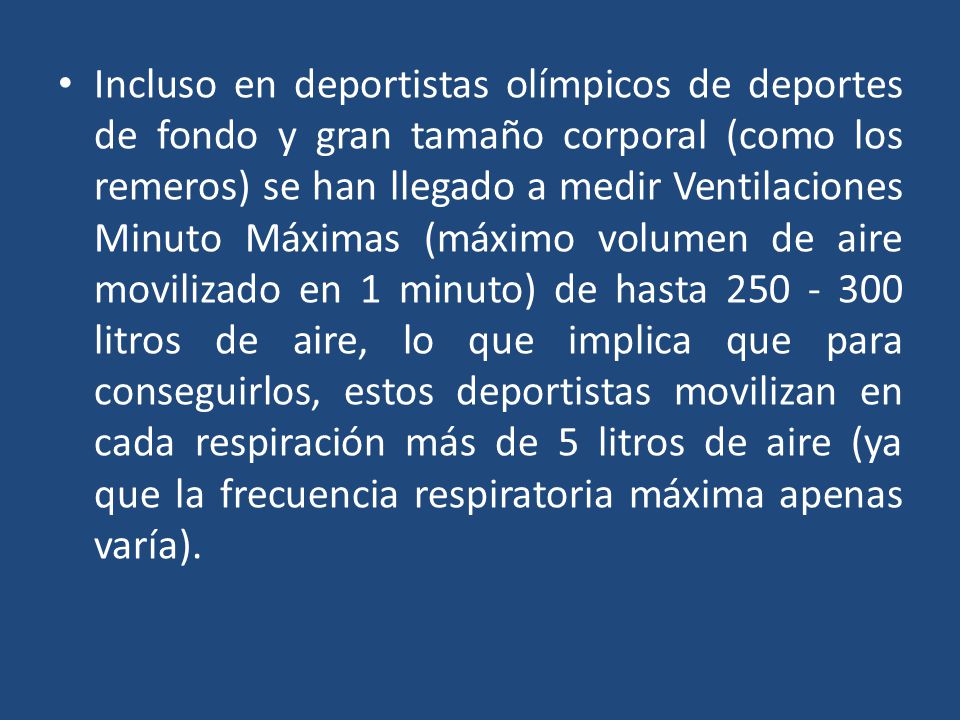

46 Incluso en deportistas olímpicos de deportes de fondo y gran tamaño corporal (como los remeros) se han llegado a medir Ventilaciones Minuto Máximas (máximo volumen de aire movilizado en 1 minuto) de hasta litros de aire, lo que implica que para conseguirlos, estos deportistas movilizan en cada respiración más de 5 litros de aire (ya que la frecuencia respiratoria máxima apenas varía).
